PDF 底图导入 Revit,怎么调才清晰不发虚?

同样是 PDF，清晰度天差地别，核心看它是矢量还是位图，这直接决定了导入效果的上限。

·矢量 PDF：CAD 直接打印 / 导出，放大后线条依然光滑锐利。导入 Revit 能做到和 CAD 一样清晰。

·扫描 / 位图 PDF：纸质图纸扫描、截图拼接、照片转的 PDF，放大后有明显像素格。怎么导都有模糊上限，只能优化不能根治。

快速判断：打开 PDF 放大看，线条始终光滑是矢量；出现马赛克、锯齿就是位图。

方法一：原生导入PDF，参数调对就清晰

Revit 本身就支持 PDF 导入，很多人直接点确定，用默认的低分辨率参数，自然模糊。调对几个关键设置，就能导入清晰的PDF文件。

💡建议将PDF先拆分成单页文件，导入时直接选中目标图纸，避免整份文档导入后翻找麻烦，也能减小文件体积。

完整操作步骤：

1.切换到对应楼层平面视图，点击【插入】选项卡→【导入】面板 →【PDF】。

2.选中目标 PDF 文件，进入导入设置界面。

3.关键参数逐项调对：

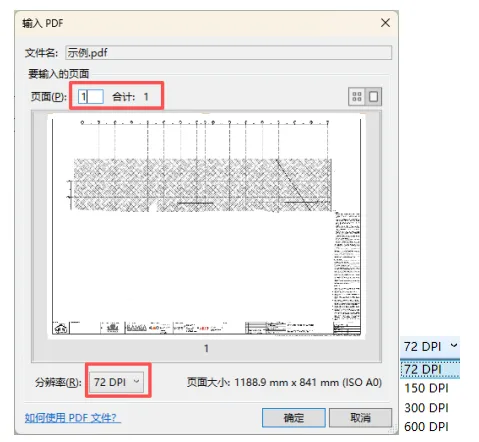

·分辨率（DPI）：默认通常是72DPI，建议调到300-600DPI。日常建模参照 300DPI 足够兼顾清晰与流畅；需要精细描图可以拉到 600DPI（文件体积会同步增大，过高容易导致软件卡顿）。

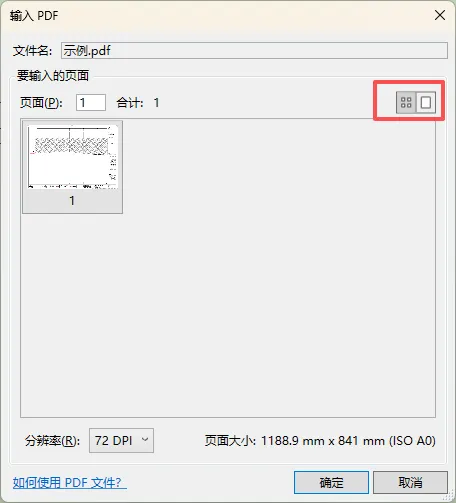

·页面：只勾选本次需要的单页图纸，每次只能导入一张图纸。方框内可切换模式查看需要导入的图纸页面，此时若导入整个文档，需要仔细查找确认想要导入的图纸。

·定位：手动定位，后续配合参照「SC 缩放 」校准比例。详细的操作方式，可看本篇不知道图纸比例？Revit 这招，10 秒校准底图尺寸

✅ 优势：原生导入无需转格式，适合快速描图参照。

方法二：PDF 转DWG 再导入，清晰度和精度拉满

如果需要高精度、或者需要提前清理图纸，矢量 PDF 转 DWG 后再导入 Revit是最优解，效果和原生 CAD 底图几乎无差别。

操作思路：

1.用专业 PDF 转换工具，把矢量 PDF 导出为 DWG 格式

2.在 CAD 里按标准流程清理图纸：炸开块、清理冗余图层、Z 轴归零、校准比例。详细操作方式，可看本篇CAD 底图导入 Revit 总乱飘？五步搞定不偏移

3.按 CAD 底图导入流程，链接或导入 Revit。

✅ 优势：

·线条完整连续，捕捉精度和原生 CAD 一致

·可以提前清理垃圾图元，导入后不卡顿

·比例、坐标可控性强，适合长期建模参照

⚠️ 注意：扫描版 PDF 不适合转 DWG，转出来全是碎线、杂线，清理起来比描图还费时间。

方法三：扫描版PDF 补救，转高清图片导入

如果是扫描件、照片转的位图 PDF，矢量导入模式完全发挥不了作用，不如转成高清图片再导入，效果反而更好。

操作步骤：

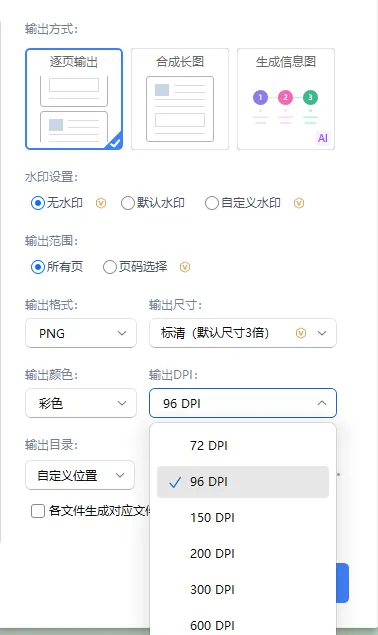

1.用 PDF 阅读器把单页图纸导出为图片，分辨率设为 300-600DPI，格式选 PNG；

2.回到 Revit，【插入】→【导入】→【图像】，导入导出的高清图片；

3.用「SC 缩放 」校准图纸比例。

✅ 优势：扫描版最优解，比直接导入 PDF 清晰，文件更轻，显示更流畅。

快速总结

·矢量 PDF、临时快速描图：优先原生导入，300-600DPI，清晰高效。

·长期建模、追求精度：矢量 PDF 转 DWG 预处理后导入，效果等同 CAD 底图。

·扫描版、老图纸 PDF：转高清图片导入，优化效果最好。
