问问三三吧 | 3D3S软件应用常见问题 NO.18


@3D3S FQA NEWS
3D3S软件应用常见问题
本期,我们依旧为大家解答三个具有代表性的问题,整理成以下的内容,希望能为大家提供清晰的解答。
Q1
为什么光伏悬臂构件2轴和3轴的
挠度曲线变化相差极大?
Answer:
在计算光伏支架结构时,有时候使用C型卷边槽钢作为斜梁时我们会遇到悬臂端出现截面2轴和3轴挠度曲线变化相差非常大的现象,这个是因为悬臂的单元相对挠度曲线在沿强轴和弱轴方向的表现是不一样的。

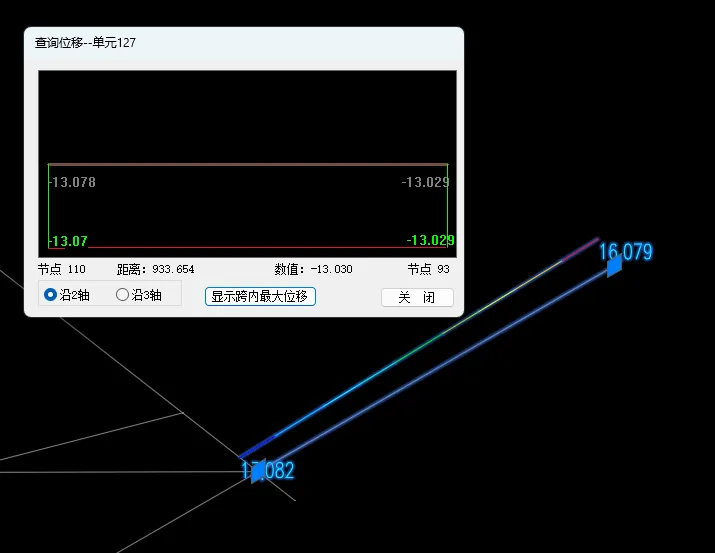

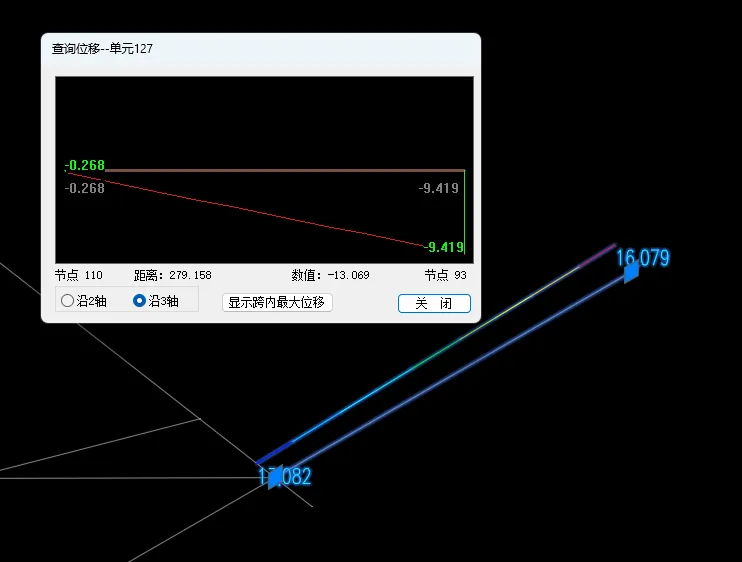

杆件的单元相对挠度曲线扣除两端节点的刚体平移,只显示杆件自身的弯曲变形。2轴的曲线近似水平直线,沿强轴方向,杆件几乎没有自身弯曲变形;两端节点在 2 轴方向同步移动,属于整体刚体平移,不是杆件弯曲。3轴曲线是斜向弯曲曲线,根部变形很小,悬挑端部变形大;杆件发生明显的自身弯曲,风侧向荷载作用,绕弱轴受弯,端部挠度大。
对于案例中使用的C型卷边槽钢,首先2轴和3轴的惯性矩相差较大,3轴刚度弱;除此之外对于光伏支架来说,风荷载起主要控制作用,会沿3轴方向产生弯矩,使悬挑段挠度变大。
Q2
填写连接单元的刚度时
如何区分1、2、3轴?
Answer:
如果遇到需要设置弹性支座的情况,我们可以使用【连接单元】功能去使用线单元模拟弹簧支座的刚度。

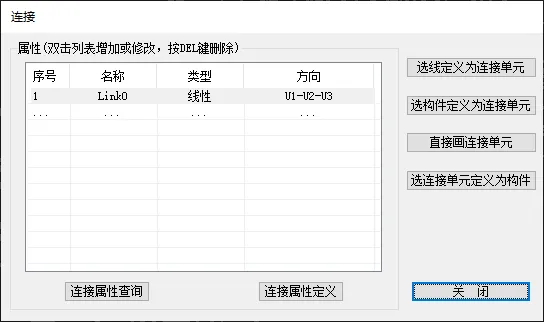

【连接单元】主要是用于定义线性弹簧、非线性弹簧、缝单元、钩单元等特殊连接。在对话框中可以选择连接类型,定义各个方向的刚度,可以设置连接单元库,然后选择一种连接,点击对话框右侧选线定义为连接单元按钮或者直接画连接单元按钮来定义该种连接。

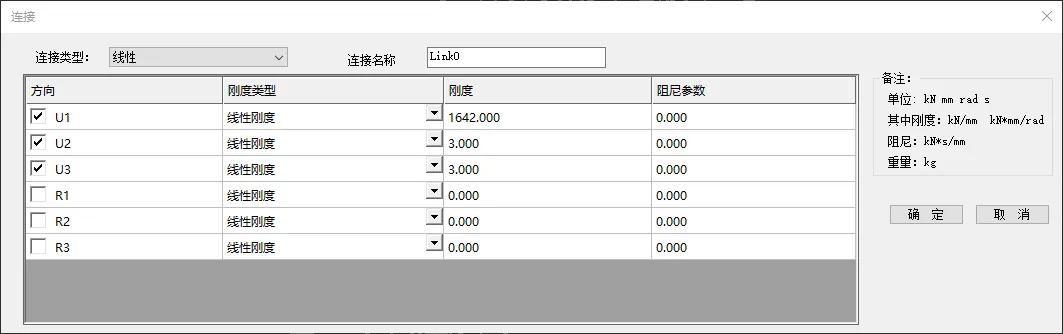

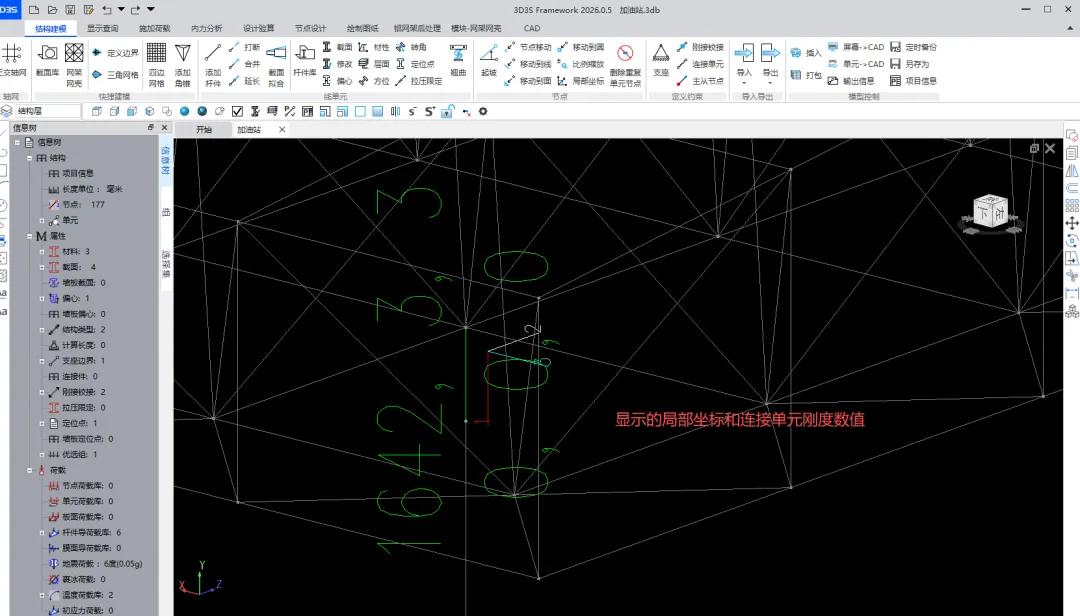

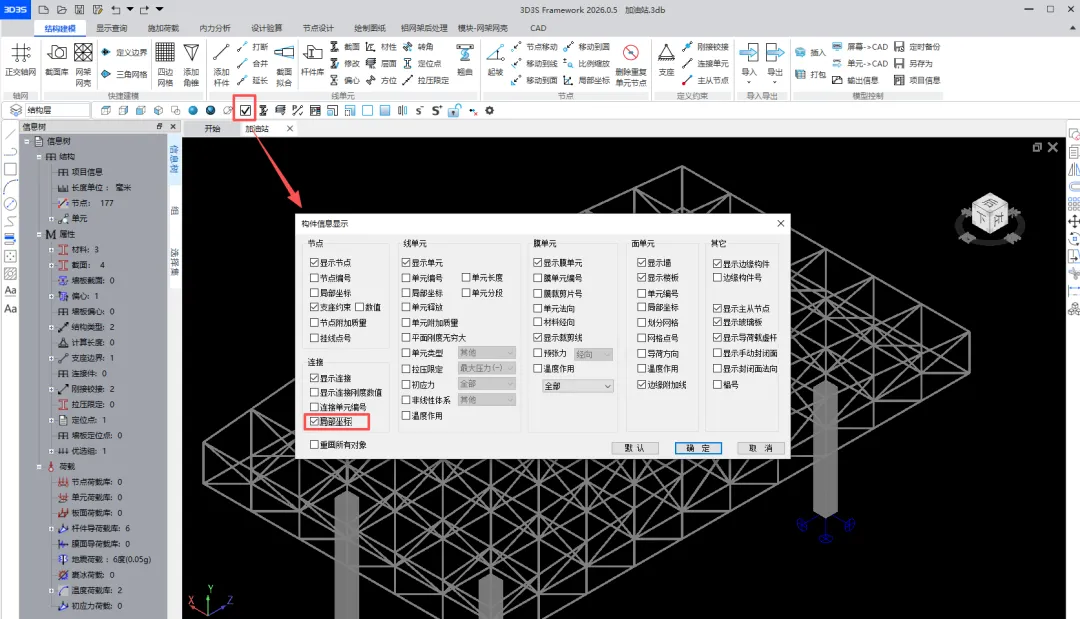

上图中U1、U2、U3分别为连接单元局部坐标系1、2、3轴方向的平动刚度,R1、R2、R3分别为连接单元局部坐标系1、2、3轴方向的转动刚度。我们填写连接单元的线性刚度之前,可以打开【显示参数设置】勾选线性单元的局部坐标查看。


Q3
软件如何导入PKPM模型数据计算?
Answer:
如果想要使用PKPM软件中的模型数据直接导入到3D3S中进行计算,我们也是提供便捷的数据接口给大家方便操作,下面介绍一下操作步骤。

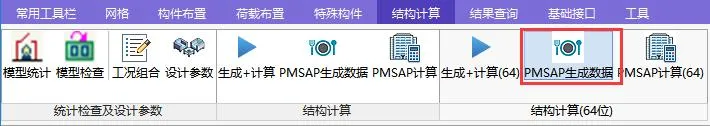

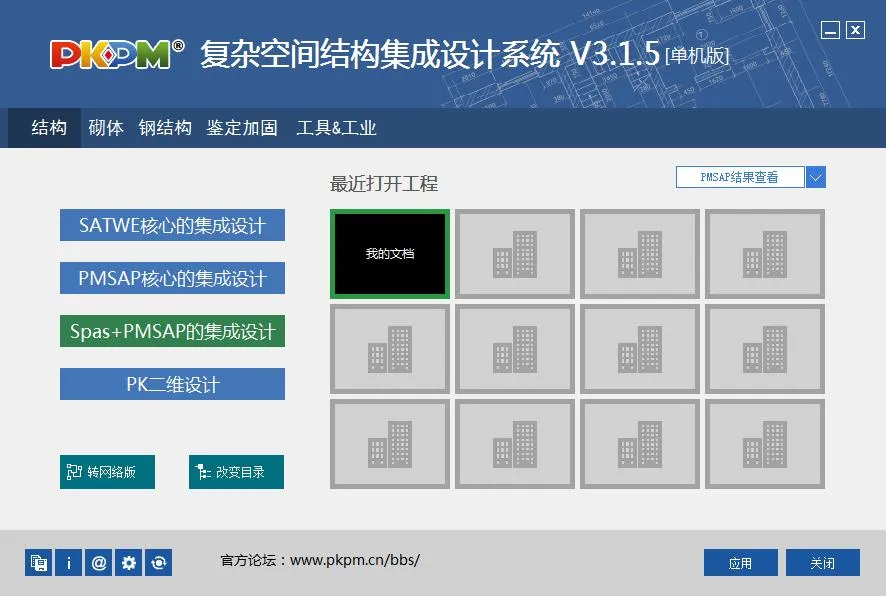

首先打开PKPM软件运行需要导出的模型,生成PMSAP数据并保存。

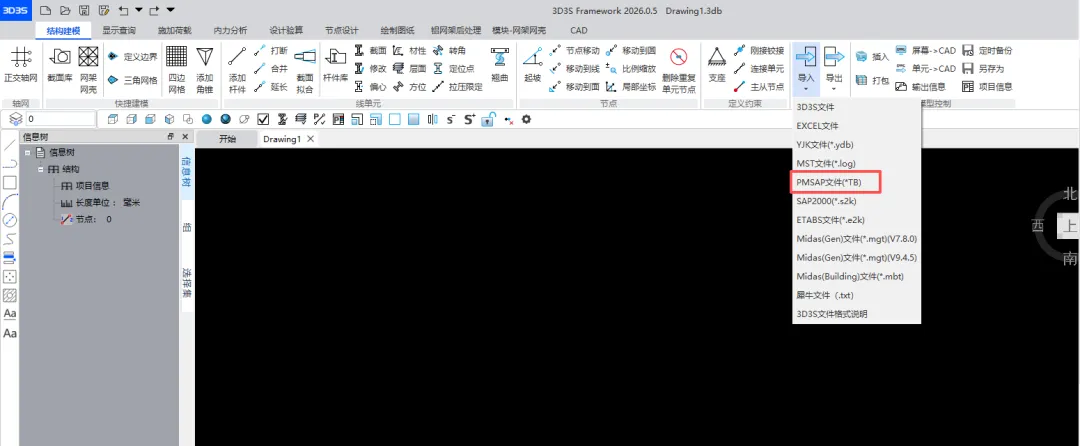

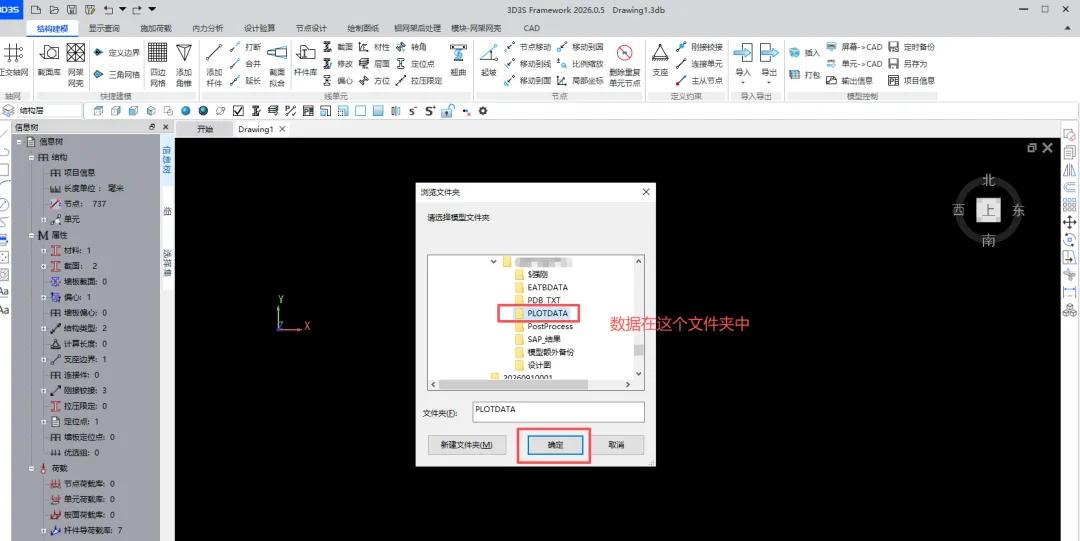

然后我们打开3D3S软件,先新建一个模型文件,切换到【基本分析】模块,点击【导入】下面的【PMSAP】文件,在弹出的窗口中选择之前生成的PMSAP数据所在文件夹,点击【确定】,就可以将之前的模型数据导入到现在的模型文件里面。

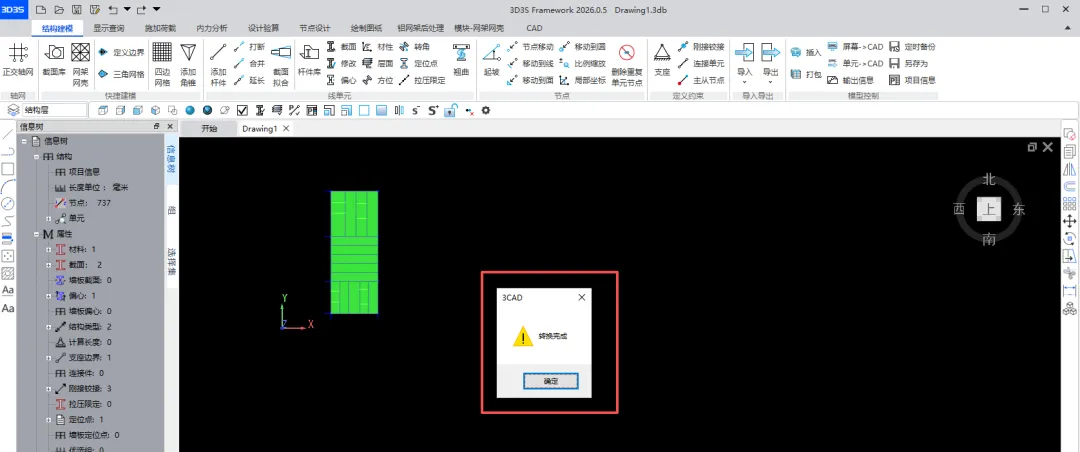

模型导入成功后,会有“转换成功”的弹窗提示。可以点击切换轴侧图视角方便查看转换成功的模型。

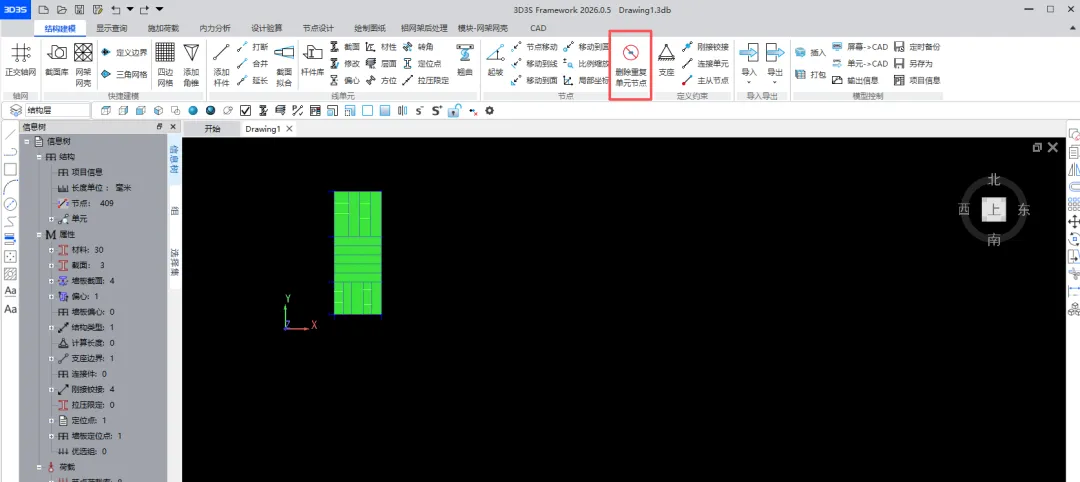

模型转换完成后,我们需要先点击【删除重复单元节点】,计算前必须检查模型中杆件的截面属性、荷载情况以及单元释放和支座情况。

如果你在阅读后仍有其他疑问,欢迎随时在评论区留言或通过私信告诉我们。我们会持续关注大家的反馈,并挑选其中的典型问题进行后续解答。感谢大家的关注与支持!
