CAD进阶提效篇07|图转Excel数据联动!一键提取图名图号、自动生成材料清单

🎯 本节实操目标：精通CAD属性提取全套进阶用法，掌握属性提取向导、ATTOUT/ATTIN命令导入导出逻辑，实现CAD图纸数据一键转Excel，快速提取图名、图号、比例、设计信息，自动生成成套图纸目录、材料清单，做到图纸与表格数据实时联动。

💡 开篇痛点：90%人都在低效手动填表

做项目收尾、图纸归档、材料统计时，绝大多数绘图员都在做最浪费时间的事：

❌ 一张张看图，手动抄写图名、图号、比例

❌ 逐个统计构件数量、规格，手动录入Excel

❌ 图纸修改后，表格需要全部手动更新，极易出错

❌ 数据核对耗时久，错行、漏行、写错参数成为常态

一张项目整套图纸几十张，手动填表至少半小时，不仅慢，还准确率极低！

其实CAD自带官方数据提取功能，无需插件、无需编程，1分钟搞定全套数据统计，图纸改、表格自动更，真正实现图、表数据同步。

今天手把手带你吃透「CAD图转Excel」核心技能，彻底告别手动填表！

一、核心认知：什么是CAD属性数据？

想要实现图纸转表格，首先搞懂核心逻辑：带属性的块 = 可被提取的数据。

我们日常的图框、门窗块、设备块、构件块，只要绑定了文字属性（图名、图号、规格、材质），CAD就可以批量识别、筛选、导出所有数据。

简单理解：

普通块 = 只有图形，无法统计数据

属性块 = 图形+文字数据，可批量提取、一键导出表格

这也是设计院图纸规范的核心：所有标准化图框、构件，全部为属性块！

二、小白零基础｜属性提取向导（一键图转Excel）

CAD最核心、最常用的数据导出方法，适配所有版本，全程傻瓜式操作，新手直接照搬！

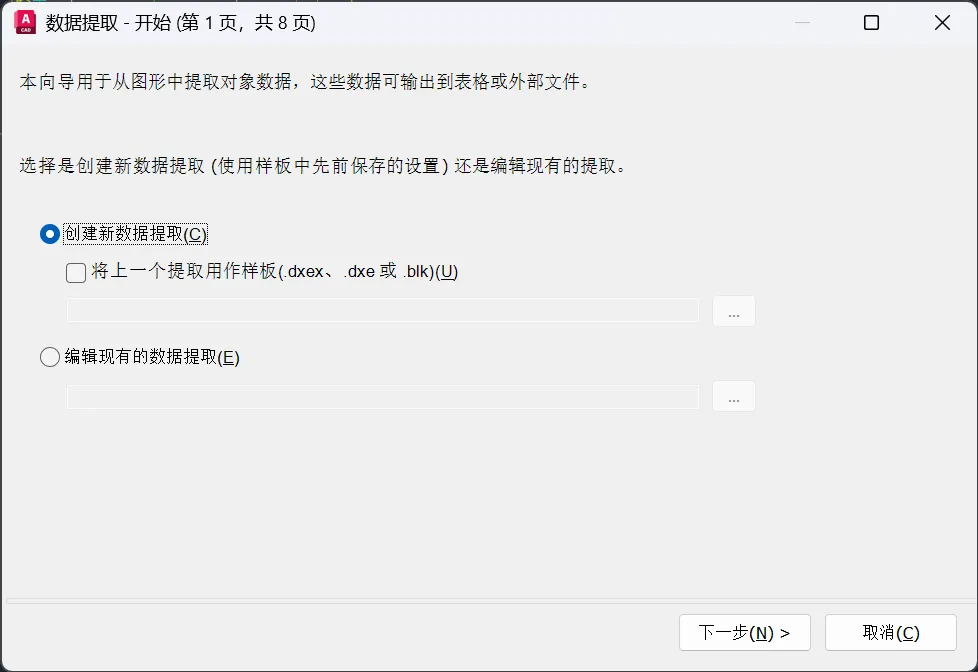

✅ 步骤1：调出数据提取面板

输入快捷键 DATAEXTRACTION 空格（可自定义快捷命令）

弹出「数据提取向导」，开启全自动数据采集。

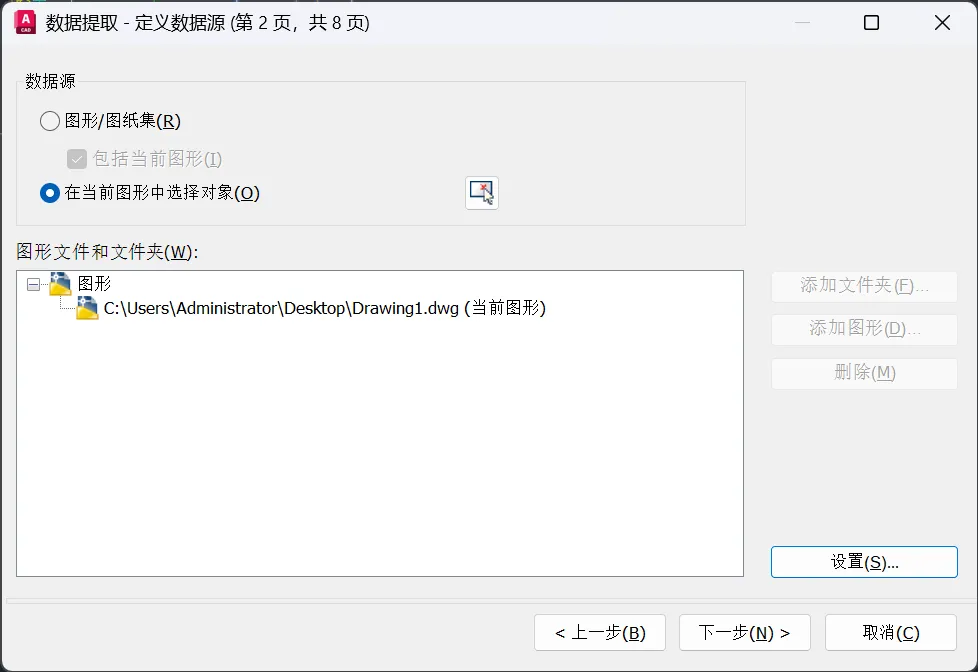

✅ 步骤2：选择提取范围

① 选择「从当前图形提取」；

② 可框选局部区域，也可全局提取整张图纸；

③ 支持批量加载多张图纸，跨文件统一提取数据。

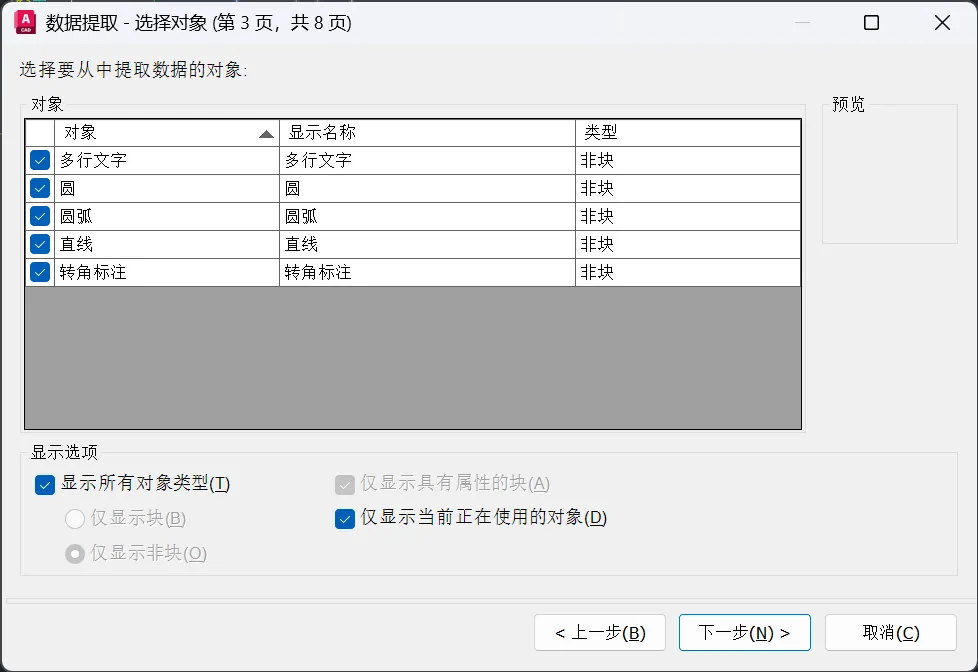

✅ 步骤3：筛选目标对象（精准过滤）

面板内可自由筛选：图框、门窗、设备、标注属性，剔除无用图形数据。

进阶技巧：可按图层、块名称、属性字段精准过滤，只导出需要的参数，杜绝数据杂乱。

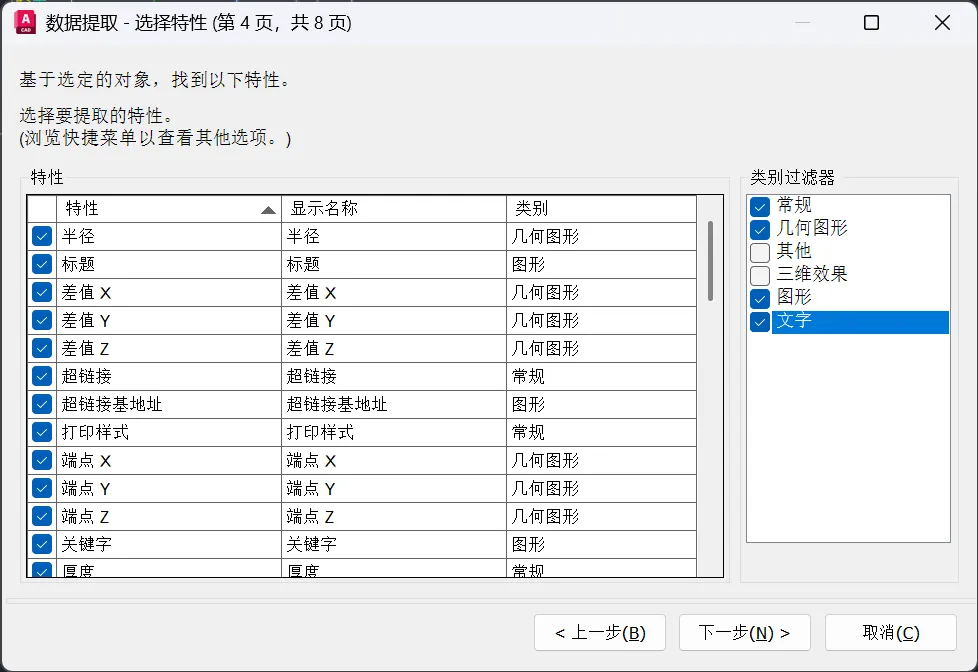

✅ 步骤4：选择需要导出的属性字段

按需勾选核心字段：

📌 图纸类：图名、图号、图纸比例、设计人员、日期、项目名称

📌 构件类：构件名称、规格、尺寸、数量、材质、编号

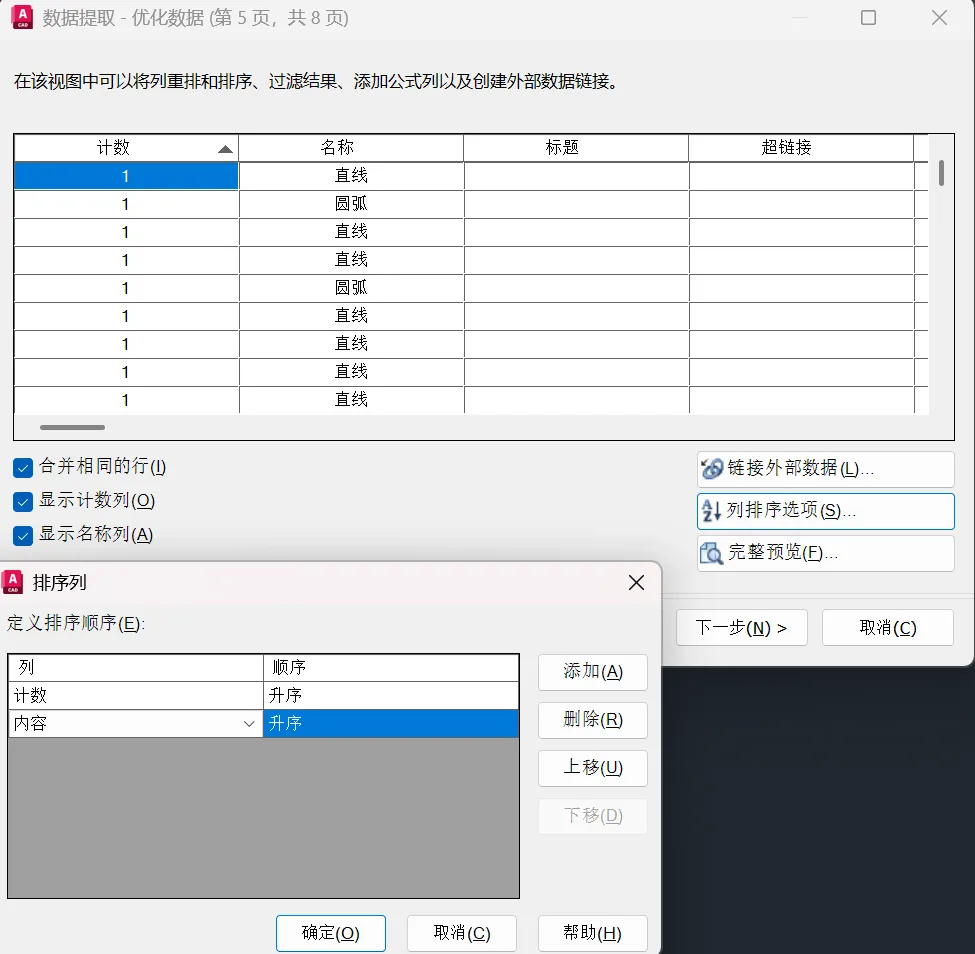

✅ 步骤5：排序、整理数据

支持自定义排序规则：按图纸序号、构件类型、尺寸大小自动排序，无需手动整理，表格生成即规整。

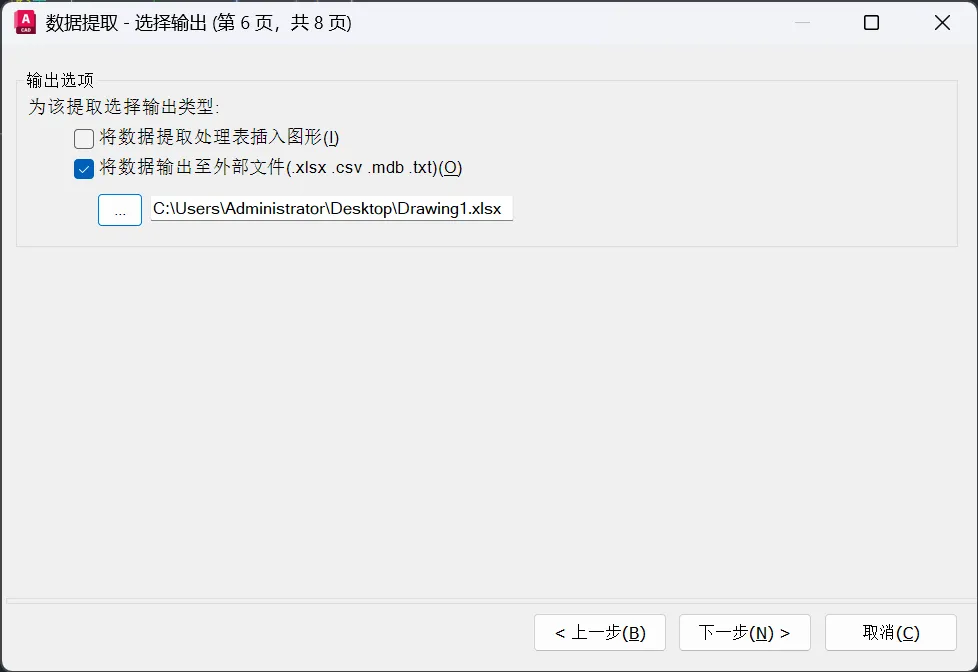

✅ 步骤6：一键导出Excel

选择「输出至外部Excel表格」，设置保存路径，一键生成成品清单。

三、进阶命令：ATTOUT/ATTIN 数据导入导出

除了可视化向导，CAD自带两条高阶命令，实现数据极速导出、批量回填修改。

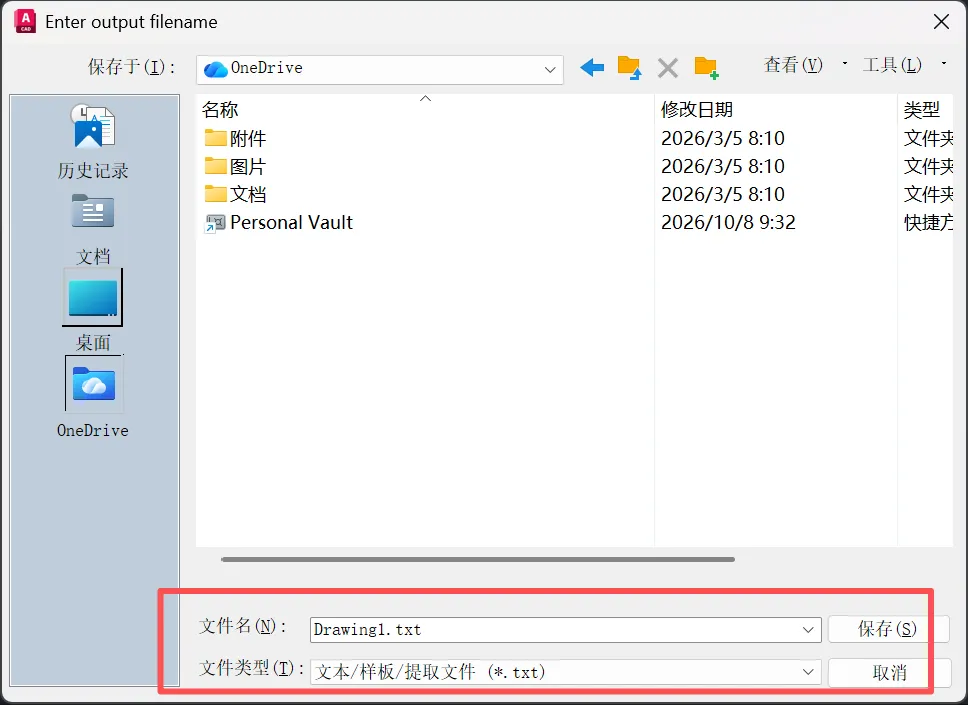

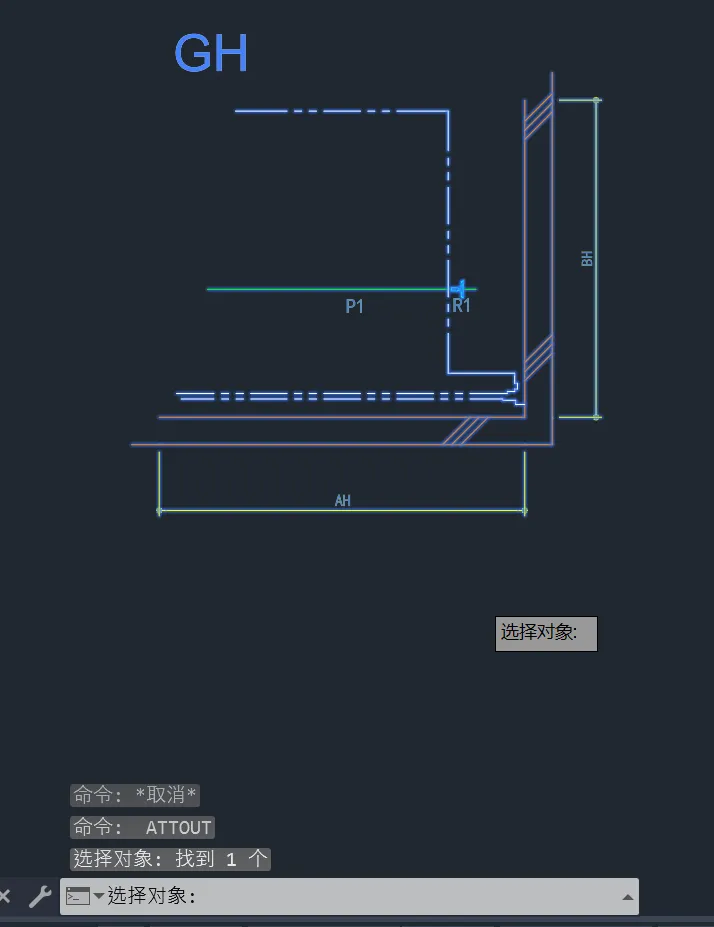

1、ATTOUT（属性导出）

功能：一键导出图纸内所有属性块数据，生成TXT/CSV文件，可直接用Excel打开编辑。

适用场景：快速批量导出、临时数据统计、构件参数汇总。

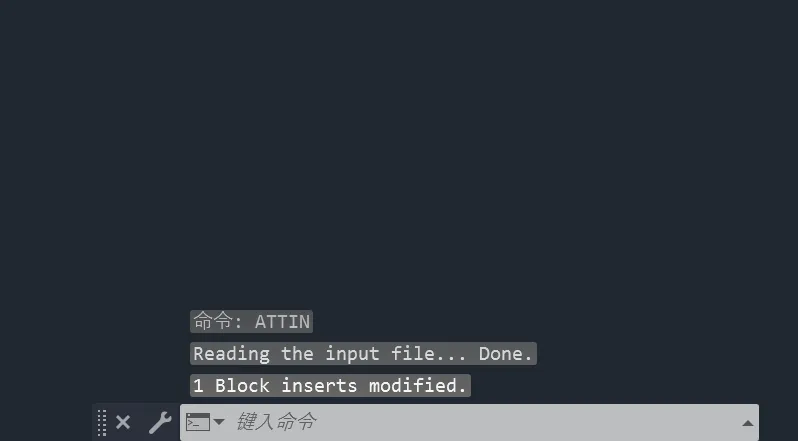

2、ATTIN（属性导入）

功能：反向操作！编辑好表格数据后，一键导入CAD，批量修改图纸属性。

核心价值：不用逐个改图名、图号、构件参数，表格改完，图纸自动同步更新！

真正实现：图改表、表改图，双向数据联动！

四、实战案例：一键生成整套图纸目录

这是工程设计使用率最高的落地场景，成套图纸目录从此全自动生成！

实操流程

1. 确保所有图纸为带属性标准图框；

2. 输入DATAEXTRACTION，全局提取图框属性；

3. 筛选：图号、图名、比例、图纸页数；

4. 自动排序、导出Excel；

5. 微调表头，直接作为项目图纸目录使用。

效果：原本半小时的目录整理，现在1分钟搞定，零误差、零遗漏！

五、新手高频踩坑&完美解决

❌ 问题1：提取不到任何属性数据

✅ 解决：普通块无属性数据，需使用带属性块，或重新定义图框/构件属性。

❌ 问题2：导出数据杂乱、多余信息太多

✅ 解决：提取前精准筛选字段、过滤无用对象，只保留工作所需参数。

❌ 问题3：表格修改后，图纸不会同步更新

✅ 解决：使用 ATTIN 命令导入修改后的表格数据，批量回填图纸属性。

❌ 问题4：多张图纸无法批量提取

✅ 解决：在数据提取向导中，添加多张DWG文件，跨图纸统一采集数据。

六、本节核心知识点总结

✅ 核心逻辑：属性块承载数据，CAD可批量采集、导出、联动修改

✅ DATAEXTRACTION向导：零基础首选，一键筛选、排序、导出Excel清单

✅ ATTOUT导出：快速导出图纸属性数据，高效统计汇总

✅ ATTIN导入：表格反向更新图纸，实现图表双向联动

✅ 落地场景：自动生成图纸目录、材料清单、构件统计表，彻底告别手动填表

会画图只是基础，会批量数据自动化，才是设计师的核心竞争力！
