Plos3D计算报告-内置浅基础软件直接导入计算书

发布时间：2026-10-28 18:44:14 最近访问：2026-10-28 18:44:15

位移应力内容太多，我删除了部分word内容，只保留位移部分。

Plos3D

岩土工程三维有限元分析

计算报告

软件版本	Plos3D v0.3.0
求解内核
计算工况数	5 个
报告生成时间	2026-10-28 14:43:15

1. 项目概览

参数	值
项目名称	未命名
重力加速度	(0, 0, -9.81) m/s²
地下水位	0 m
几何点数 / 线数 / 面数	104 / 312 / 78
几何体数	13
材料数	3
荷载数	1
边界条件数	43
施工阶段数	5
其中已完成计算	5 个
网格节点 / 单元	4,624 / 3,844

2. 土层与几何模型

2.2 几何体列表

ID	名称	类型	类别	是否开挖	材料 ID
42	粉质粘土_NW	Box 六面体	土体	否	1
81	粉质粘土_N	Box 六面体	土体	否	1
120	粉质粘土_NE	Box 六面体	土体	否	1
159	粉质粘土_W	Box 六面体	土体	否	1
198	粉质粘土_E	Box 六面体	土体	否	1
237	粉质粘土_SW	Box 六面体	土体	否	1
276	粉质粘土_S	Box 六面体	土体	否	1
315	粉质粘土_SE	Box 六面体	土体	否	1
354	粉质粘土_中心上	Box 六面体	土体	否	1
393	粉质粘土_中心(开挖区)	Box 六面体	土体	是	1
432	粉质粘土_中心下	Box 六面体	土体	否	1
471	密实砂土	Box 六面体	土体	否	2
510	独立基础(C30)	Box 六面体	结构	是	3

3. 材料属性

ID	名称	本构模型	排水条件	γ (kN/m³)	E (kN/m²)	ν	c (kN/m²)	φ (°)
1	粉质粘土(可塑)	MohrCoulomb	Drained	19	15000.00	0.33	25	20
2	密实砂土(持力层)	MohrCoulomb	Drained	20	50000.00	0.3	1	35
3	C30混凝土	MohrCoulomb	Drained	24	3.000e+07	0.2	0	35

3.1 粉质粘土(可塑) (ID=1)

参数	值
本构模型	MohrCoulomb（摩尔-库仑 - 经典弹塑性模型，适用于一般土体）
排水条件	Drained
重度 γ	19 kN/m³
饱和重度 γ_sat	20 kN/m³
弹性模量 E	15000.00 kN/m²
泊松比 ν	0.33
粘聚力 c'	25 kN/m²
内摩擦角 φ'	20 °
剪胀角 ψ	0 °
E50_ref	10000.00 kN/m²
E_oed_ref	10000.00 kN/m²
E_ur_ref	30000.00 kN/m²
幂指数 m	0.5 -
参考围压 p_ref	100 kN/m²
K0_nc	0.5 -
超固结比 OCR	1 -
G0_ref	1.000e+05 kN/m²
γ_0.7	2.000e-04 -

3.2 密实砂土(持力层) (ID=2)

参数	值
本构模型	MohrCoulomb（摩尔-库仑 - 经典弹塑性模型，适用于一般土体）
排水条件	Drained
重度 γ	20 kN/m³
饱和重度 γ_sat	21 kN/m³
弹性模量 E	50000.00 kN/m²
泊松比 ν	0.3
粘聚力 c'	1 kN/m²
内摩擦角 φ'	35 °
剪胀角 ψ	5 °
E50_ref	10000.00 kN/m²
E_oed_ref	10000.00 kN/m²
E_ur_ref	30000.00 kN/m²
幂指数 m	0.5 -
参考围压 p_ref	100 kN/m²
K0_nc	0.5 -
超固结比 OCR	1 -
G0_ref	1.000e+05 kN/m²
γ_0.7	2.000e-04 -

3.3 C30混凝土 (ID=3)

参数	值
本构模型	MohrCoulomb（摩尔-库仑 - 经典弹塑性模型，适用于一般土体）
排水条件	Drained
重度 γ	24 kN/m³
饱和重度 γ_sat	24 kN/m³
弹性模量 E	3.000e+07 kN/m²
泊松比 ν	0.2
粘聚力 c'	0 kN/m²
内摩擦角 φ'	35 °
剪胀角 ψ	0 °
E50_ref	10000.00 kN/m²
E_oed_ref	10000.00 kN/m²
E_ur_ref	30000.00 kN/m²
幂指数 m	0.5 -
参考围压 p_ref	100 kN/m²
K0_nc	0.5 -
超固结比 OCR	1 -
G0_ref	1.000e+05 kN/m²
γ_0.7	2.000e-04 -

4. 有限元网格

参数	值
节点数	4,624
单元数	3,844
四面体单元	0
六面体单元	0
楔形单元	0
网格尺寸因子	-
最小单元边长	- m
最大单元边长	- m

5. 荷载与边界条件

5.1 荷载列表

ID	名称	类型	方向 / 数值	作用对象
511	基础荷载300kPa	SurfaceLoad	(0, 0, -300) kN/m	489

5.2 边界条件列表

ID	名称	类型	约束自由度	作用对象
529	Fixed_Top	DisplacementBC	-	21
530	Fixed_Top	DisplacementBC	-	60
531	Fixed_Top	DisplacementBC	-	99
532	Fixed_Top	DisplacementBC	-	138
533	Fixed_Top	DisplacementBC	-	177
534	Fixed_Top	DisplacementBC	-	216
535	Fixed_Top	DisplacementBC	-	255
536	Fixed_Top	DisplacementBC	-	294
537	Fixed_Top	DisplacementBC	-	333
538	Fixed_Bottom	DisplacementBC	X Y Z	445
539	Fixed_Front	DisplacementBC	Y	26
540	Fixed_Left	DisplacementBC	X	36
541	Fixed_Front	DisplacementBC	Y	65
542	Fixed_Front	DisplacementBC	Y	104
543	Fixed_Right	DisplacementBC	X	119
544	Fixed_Left	DisplacementBC	X	153
545	Fixed_Right	DisplacementBC	X	197
546	Fixed_Back	DisplacementBC	Y	226
547	Fixed_Left	DisplacementBC	X	231
548	Fixed_Back	DisplacementBC	Y	265
549	Fixed_Back	DisplacementBC	Y	304
550	Fixed_Right	DisplacementBC	X	314
551	Fixed_Front	DisplacementBC	Y	455
552	Fixed_Back	DisplacementBC	Y	460
553	Fixed_Left	DisplacementBC	X	465
554	Fixed_Right	DisplacementBC	X	470
555	底部固定_S445	DisplacementBC	X Y Z	445
556	X 负向法向约束_S36	DisplacementBC	X	36
557	X 负向法向约束_S153	DisplacementBC	X	153
558	X 负向法向约束_S231	DisplacementBC	X	231
559	X 负向法向约束_S465	DisplacementBC	X	465
560	X 正向法向约束_S119	DisplacementBC	X	119
561	X 正向法向约束_S197	DisplacementBC	X	197
562	X 正向法向约束_S314	DisplacementBC	X	314
563	X 正向法向约束_S470	DisplacementBC	X	470
564	Y 负向法向约束_S26	DisplacementBC	Y	26
565	Y 负向法向约束_S65	DisplacementBC	Y	65
566	Y 负向法向约束_S104	DisplacementBC	Y	104
567	Y 负向法向约束_S455	DisplacementBC	Y	455
568	Y 正向法向约束_S226	DisplacementBC	Y	226
569	Y 正向法向约束_S265	DisplacementBC	Y	265
570	Y 正向法向约束_S304	DisplacementBC	Y	304
571	Y 正向法向约束_S460	DisplacementBC	Y	460

6. 施工阶段（计算工况）

序号	ID	名称	阶段类型	计算类型	父阶段	已计算	已收敛	重置位移
1	1	阶段1: 初始地应力平衡	初始应力 (K0)	FIELD_STRESS	-	是	是	否
2	2	阶段2: 基坑开挖(-1.5m)	EXCAVATION	分步施工	阶段1: 初始地应力平衡	是	是	否
3	3	阶段3: 浇筑基础(重置位移)	SUPPORT	分步施工	阶段2: 基坑开挖(-1.5m)	是	是	是
4	4	阶段4: 施加基础荷载300kPa	LOADING	分步施工	阶段3: 浇筑基础(重置位移)	是	是	否
5	5	阶段5: 长期沉降(10年)	固结分析	分步施工	阶段4: 施加基础荷载300kPa	是	是	否

6.1 工况 1：阶段1: 初始地应力平衡

参数	值
计算类型	FIELD_STRESS
最大步数	100
收敛容差	1.000e-05
初始应力方法	K0
K0 (x / y / z)	0.66 / 0.66 / 1
重置位移	否
激活的土体	42, 81, 120, 159, 198, 237, 276, 315, 354, 393, 432, 471
钝化（开挖）的土体	510
激活的边界	555, 556, 557, 558, 559, 560, 561, 562, 563, 564, 565, 566, 567, 568, 569, 570, 571
本工况结果数据	有

6.2 工况 2：阶段2: 基坑开挖(-1.5m)

参数	值
计算类型	分步施工
最大步数	100
收敛容差	1.000e-05
初始应力方法	K0
K0 (x / y / z)	0.66 / 0.66 / 1
重置位移	否
钝化（开挖）的土体	393
激活的边界	555, 556, 557, 558, 559, 560, 561, 562, 563, 564, 565, 566, 567, 568, 569, 570, 571
本工况结果数据	有

6.3 工况 3：阶段3: 浇筑基础(重置位移)

参数	值
计算类型	分步施工
最大步数	100
收敛容差	1.000e-05
初始应力方法	K0
K0 (x / y / z)	0.66 / 0.66 / 1
重置位移	是
重置方向	X / Y / Z
激活的土体	510
激活的边界	555, 556, 557, 558, 559, 560, 561, 562, 563, 564, 565, 566, 567, 568, 569, 570, 571
本工况结果数据	有

6.4 工况 4：阶段4: 施加基础荷载300kPa

参数	值
计算类型	分步施工
最大步数	100
收敛容差	1.000e-05
初始应力方法	K0
K0 (x / y / z)	0.66 / 0.66 / 1
重置位移	否
激活的荷载	511
激活的边界	555, 556, 557, 558, 559, 560, 561, 562, 563, 564, 565, 566, 567, 568, 569, 570, 571
本工况结果数据	有

6.5 工况 5：阶段5: 长期沉降(10年)

参数	值
计算类型	分步施工
最大步数	200
收敛容差	1.000e-05
初始应力方法	K0
K0 (x / y / z)	0.66 / 0.66 / 1
重置位移	否
激活的荷载	511
激活的边界	555, 556, 557, 558, 559, 560, 561, 562, 563, 564, 565, 566, 567, 568, 569, 570, 571
本工况结果数据	有

7. 计算结果

本工程共 5 个工况取得计算结果。下列数值均取自各工况的结果数据，未做任何估算、插值或补齐。

7.1 各工况位移极值汇总

工况	Utot 最大	Ux 最小 / 最大	Uy 最小 / 最大	Uz 最小 / 最大
阶段1: 初始地应力平衡	0.001857	-8.731e-18 / 6.194e-18	-3.138e-17 / 3.530e-17	0 / 0.001857
阶段2: 基坑开挖(-1.5m)	0.005663	-6.557e-04 / 6.557e-04	-6.557e-04 / 6.557e-04	-0.004935 / 0.005663
阶段3: 浇筑基础(重置位移)	0.006845	-6.423e-04 / 6.423e-04	-6.423e-04 / 6.423e-04	-0.006845 / 0.003753
阶段4: 施加基础荷载300kPa	0.01594	-0.003447 / 0.003447	-0.003447 / 0.003447	-0.01594 / 0
阶段5: 长期沉降(10年)	0.01595	-0.003448 / 0.003448	-0.003448 / 0.003448	-0.01595 / 0

位移单位：m。正值表示沿坐标轴正向，负值表示反向；Uz 为负代表沉降。

7.2 各工况应力极值汇总

工况	σzz 最小 / 最大	p' 最小 / 最大	von Mises 最大	孔压最小 / 最大
阶段1: 初始地应力平衡	-574.2 / -14.25	-444.8 / -11.02	194.1	0 / 0
阶段2: 基坑开挖(-1.5m)	-574 / -10.66	-444.7 / -10.91	194	0 / 0
阶段3: 浇筑基础(重置位移)	-574.2 / -4.295	-444.8 / -5.931	194.1	0 / 0
阶段4: 施加基础荷载300kPa	-577.7 / -5.625	-446.9 / -10.35	196.2	0 / 0
阶段5: 长期沉降(10年)	-577.7 / -5.612	-446.9 / -10.35	196.2	0 / 0

应力 / 孔压单位：kN/m²（= kPa）。岩土工程约定压应力为负。

7.3 各工况完整结果统计

工况：阶段1: 初始地应力平衡

结果类型	单位	最小值	最大值	平均值	节点数
总位移 Utot	m	0	0.001857	0.001103	4624
位移 Ux	m	-8.731e-18	6.194e-18	3.555e-19	4624
位移 Uy	m	-3.138e-17	3.530e-17	2.415e-18	4624
位移 Uz	m	0	0.001857	0.001103	4624
总应力 σxx	kPa	-380.1	-9.405	-188.9	4624
总应力 σyy	kPa	-380.1	-9.405	-188.9	4624
总应力 σzz	kPa	-574.2	-14.25	-284.9	4624
总应力 σxy	kPa	-1.072e-13	4.545e-14	-3.144e-15	4624
总应力 σxz	kPa	-1.433e-13	1.456e-13	2.738e-15	4624
总应力 σyz	kPa	-2.807e-13	2.488e-13	-9.796e-15	4624
平均有效应力 p'	kPa	-444.8	-11.02	-220.9	4624
von Mises 应力	kPa	4.845	194.1	95.95	4624
活性孔压 Pactive	kPa	0	0	0	4624

工况：阶段2: 基坑开挖(-1.5m)

结果类型	单位	最小值	最大值	平均值	节点数
总位移 Utot	m	0	0.005663	4.639e-05	4624
位移 Ux	m	-6.557e-04	6.557e-04	2.288e-20	4624
位移 Uy	m	-6.557e-04	6.557e-04	-4.420e-20	4624
位移 Uz	m	-0.004935	0.005663	3.829e-05	4624
总应力 σxx	kPa	-380	-8.418	-188.9	4624
总应力 σyy	kPa	-380	-8.418	-188.9	4624
总应力 σzz	kPa	-574	-10.66	-284.7	4624
总应力 σxy	kPa	-1.03	1.03	-3.665e-16	4624
总应力 σxz	kPa	-3.499	3.499	-2.151e-17	4624
总应力 σyz	kPa	-3.499	3.499	7.779e-17	4624
平均有效应力 p'	kPa	-444.7	-10.91	-220.8	4624
von Mises 应力	kPa	2.667	194	95.88	4624
活性孔压 Pactive	kPa	0	0	0	4624

工况：阶段3: 浇筑基础(重置位移)

结果类型	单位	最小值	最大值	平均值	节点数
总位移 Utot	m	0	0.006845	1.001e-04	4624
位移 Ux	m	-6.423e-04	6.423e-04	8.816e-20	4624
位移 Uy	m	-6.423e-04	6.423e-04	5.985e-19	4624
位移 Uz	m	-0.006845	0.003753	-9.627e-05	4624
总应力 σxx	kPa	-380.1	-6.749	-188.9	4624
总应力 σyy	kPa	-380.1	-6.749	-188.9	4624
总应力 σzz	kPa	-574.2	-4.295	-284.9	4624
总应力 σxy	kPa	-1.16	1.16	-2.124e-14	4624
总应力 σxz	kPa	-3.981	3.981	-8.996e-15	4624
总应力 σyz	kPa	-3.981	3.981	9.507e-16	4624
平均有效应力 p'	kPa	-444.8	-5.931	-220.9	4624
von Mises 应力	kPa	2.454	194.1	95.98	4624
活性孔压 Pactive	kPa	0	0	0	4624

工况：阶段4: 施加基础荷载300kPa

结果类型	单位	最小值	最大值	平均值	节点数
总位移 Utot	m	0	0.01594	7.996e-04	4624
位移 Ux	m	-0.003447	0.003447	1.873e-18	4624
位移 Uy	m	-0.003447	0.003447	6.355e-18	4624
位移 Uz	m	-0.01594	0	-7.828e-04	4624
总应力 σxx	kPa	-381.5	-5.482	-190	4624
总应力 σyy	kPa	-381.5	-5.482	-190	4624
总应力 σzz	kPa	-577.7	-5.625	-287.6	4624
总应力 σxy	kPa	-3.494	3.494	-1.235e-13	4624
总应力 σxz	kPa	-13.23	13.23	-1.432e-13	4624
总应力 σyz	kPa	-13.23	13.23	1.212e-14	4624
平均有效应力 p'	kPa	-446.9	-10.35	-222.5	4624
von Mises 应力	kPa	5.291	196.2	97.78	4624
活性孔压 Pactive	kPa	0	0	0	4624

工况：阶段5: 长期沉降(10年)

结果类型	单位	最小值	最大值	平均值	节点数
总位移 Utot	m	0	0.01595	7.997e-04	4624
位移 Ux	m	-0.003448	0.003448	4.652e-20	4624
位移 Uy	m	-0.003448	0.003448	3.001e-21	4624
位移 Uz	m	-0.01595	0	-7.828e-04	4624
总应力 σxx	kPa	-381.5	-5.48	-190	4624
总应力 σyy	kPa	-381.5	-5.48	-190	4624
总应力 σzz	kPa	-577.7	-5.612	-287.6	4624
总应力 σxy	kPa	-3.494	3.494	-1.400e-14	4624
总应力 σxz	kPa	-13.87	13.87	-1.355e-14	4624
总应力 σyz	kPa	-13.87	13.87	-1.412e-15	4624
平均有效应力 p'	kPa	-446.9	-10.35	-222.5	4624
von Mises 应力	kPa	5.291	196.2	97.79	4624
活性孔压 Pactive	kPa	0	0	0	4624

8. 各工况结果云图

每张云图右下角均带**带数值刻度的色标**，刻度按该图真实的 vmin→vmax 线性等分；图题为「工况 · 结果类型」，图下注明数值范围与节点数。

8.1 工况 1：阶段1: 初始地应力平衡

8.1.1 工况几何（激活范围）

图 8-1-0阶段1: 初始地应力平衡 · 工况几何

本图仅显示该工况处于激活状态的几何体；已钝化（开挖）部分不绘制。

8.1.2 总位移 Utot

图 8-1-1阶段1: 初始地应力平衡 · 总位移 Utot

色标范围：0 ~ 0.001857 m（跨度 0.001857 m）；最小 0，最大 0.001857，平均 0.001103，统计节点 4624 个

仅统计本工况激活单元（3844/3844 个单元参与）。

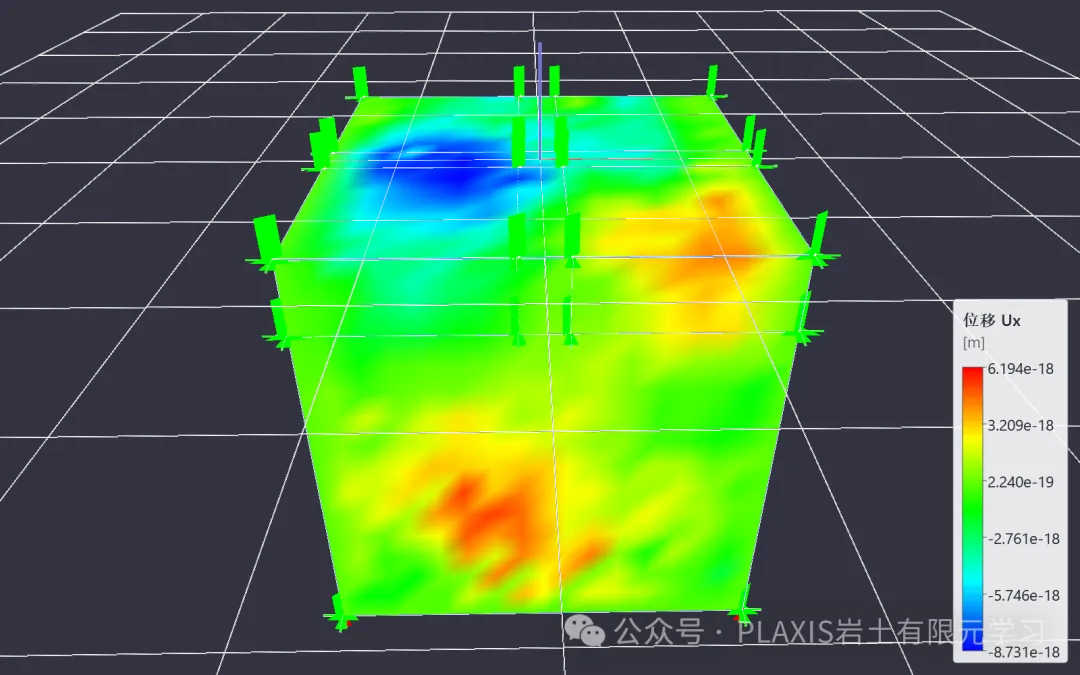

8.1.3 位移 Ux

图 8-1-2阶段1: 初始地应力平衡 · 位移 Ux

色标范围：-8.731e-18 ~ 6.194e-18 m（跨度 1.493e-17 m）；最小 -8.731e-18，最大 6.194e-18，平均 3.555e-19，统计节点 4624 个

仅统计本工况激活单元（3844/3844 个单元参与）。

8.1.4 位移 Uy

图 8-1-3阶段1: 初始地应力平衡 · 位移 Uy

色标范围：-3.138e-17 ~ 3.530e-17 m（跨度 6.668e-17 m）；最小 -3.138e-17，最大 3.530e-17，平均 2.415e-18，统计节点 4624 个

仅统计本工况激活单元（3844/3844 个单元参与）。

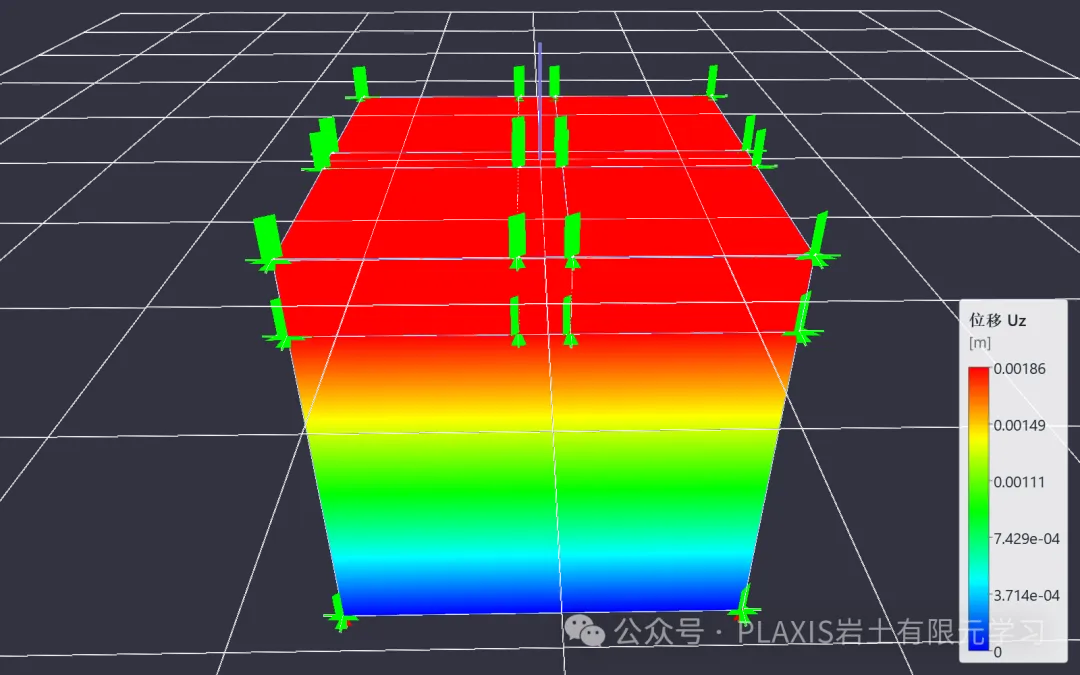

8.1.5 位移 Uz

图 8-1-4阶段1: 初始地应力平衡 · 位移 Uz

色标范围：0 ~ 0.001857 m（跨度 0.001857 m）；最小 0，最大 0.001857，平均 0.001103，统计节点 4624 个

仅统计本工况激活单元（3844/3844 个单元参与）。

8.2 工况 2：阶段2: 基坑开挖(-1.5m)

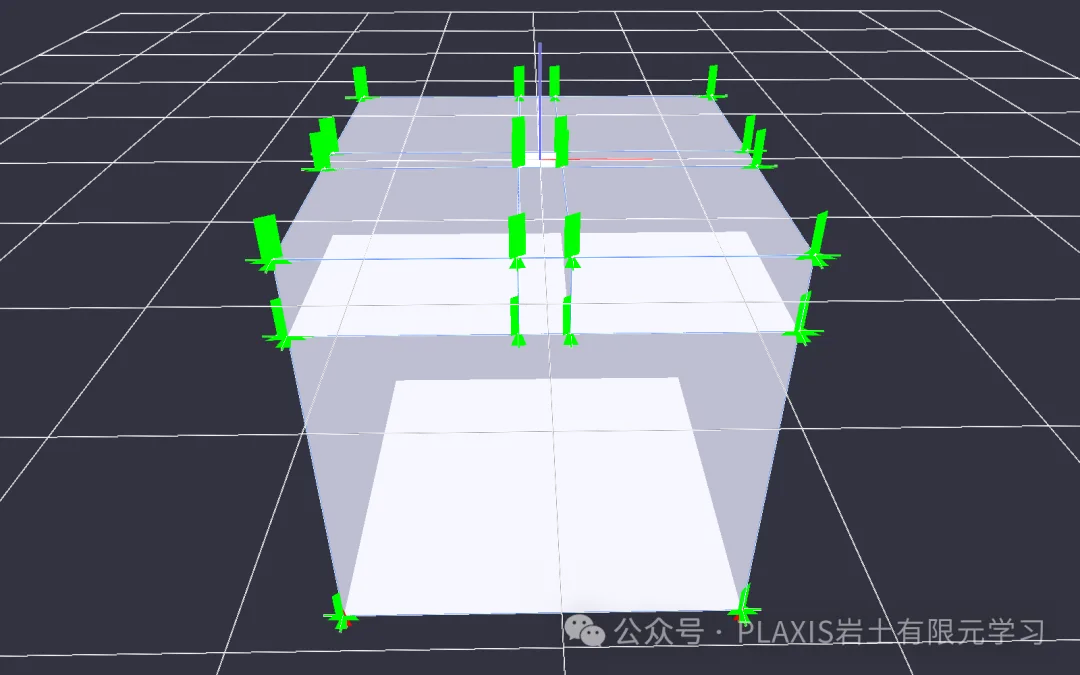

8.2.1 工况几何（激活范围）

图 8-2-0阶段2: 基坑开挖(-1.5m) · 工况几何

本图仅显示该工况处于激活状态的几何体；已钝化（开挖）部分不绘制。

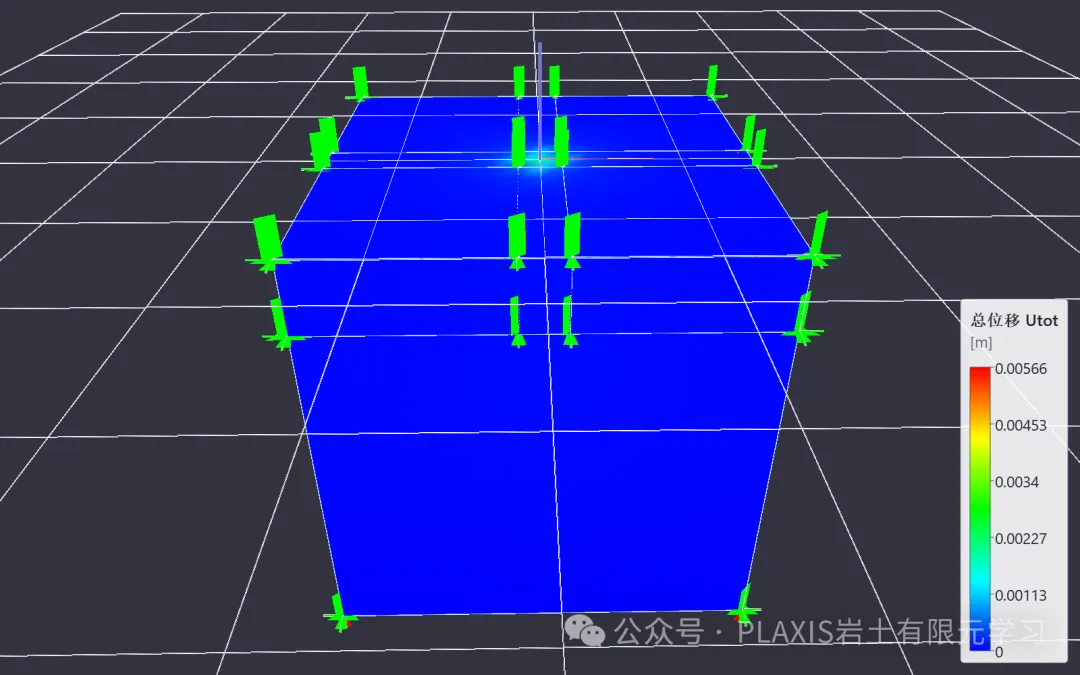

8.2.2 总位移 Utot

图 8-2-1阶段2: 基坑开挖(-1.5m) · 总位移 Utot

色标范围：0 ~ 0.005663 m（跨度 0.005663 m）；最小 0，最大 0.005663，平均 4.639e-05，统计节点 4624 个

仅统计本工况激活单元（3836/3844 个单元参与）。

8.2.3 位移 Ux

图 8-2-2阶段2: 基坑开挖(-1.5m) · 位移 Ux

色标范围：-6.557e-04 ~ 6.557e-04 m（跨度 0.001311 m）；最小 -6.557e-04，最大 6.557e-04，平均 2.288e-20，统计节点 4624 个

仅统计本工况激活单元（3836/3844 个单元参与）。

8.2.4 位移 Uy

图 8-2-3阶段2: 基坑开挖(-1.5m) · 位移 Uy

色标范围：-6.557e-04 ~ 6.557e-04 m（跨度 0.001311 m）；最小 -6.557e-04，最大 6.557e-04，平均 -4.420e-20，统计节点 4624 个

仅统计本工况激活单元（3836/3844 个单元参与）。

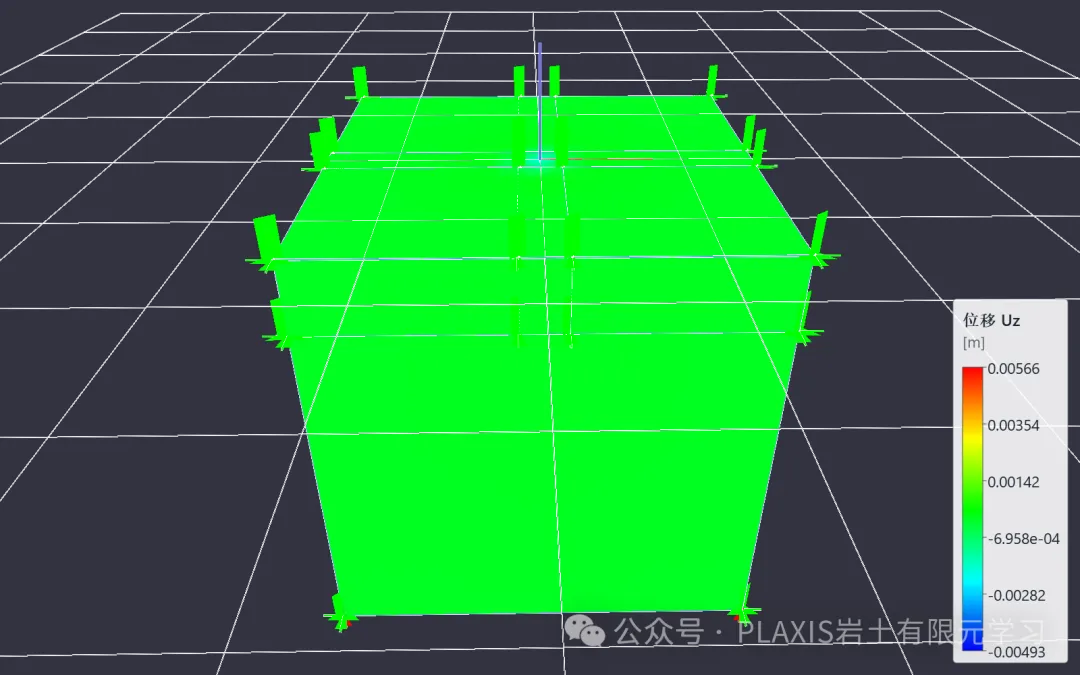

8.2.5 位移 Uz

图 8-2-4阶段2: 基坑开挖(-1.5m) · 位移 Uz

色标范围：-0.004935 ~ 0.005663 m（跨度 0.0106 m）；最小 -0.004935，最大 0.005663，平均 3.829e-05，统计节点 4624 个

仅统计本工况激活单元（3836/3844 个单元参与）。

8.3 工况 3：阶段3: 浇筑基础(重置位移)

8.3.1 工况几何（激活范围）

图 8-3-0阶段3: 浇筑基础(重置位移) · 工况几何

本图仅显示该工况处于激活状态的几何体；已钝化（开挖）部分不绘制。

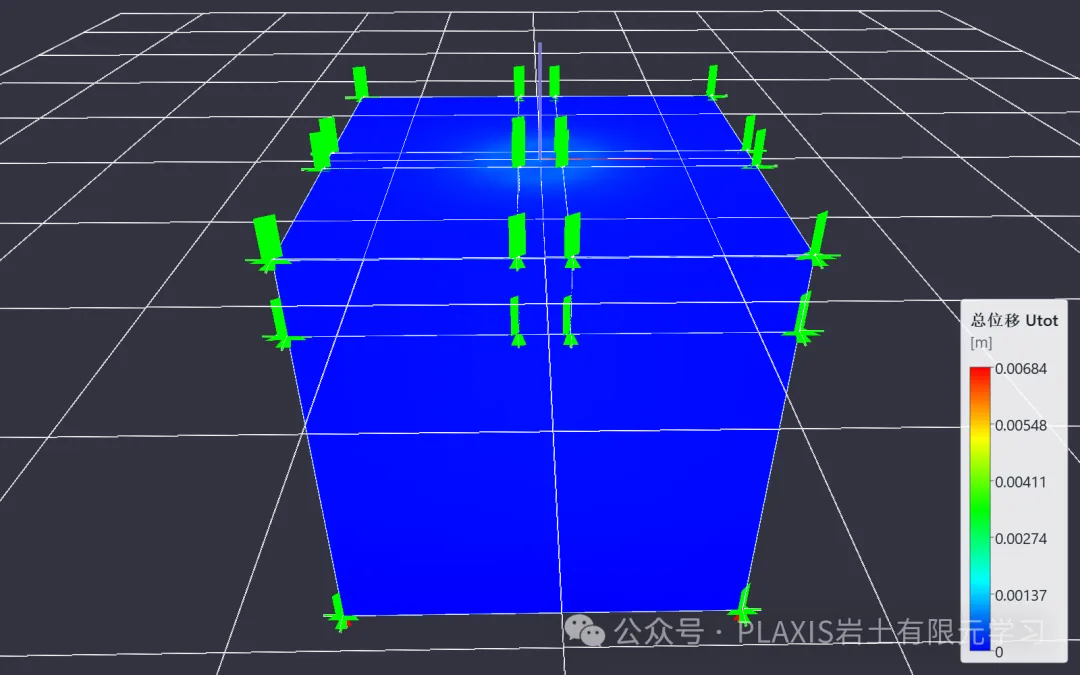

8.3.2 总位移 Utot

图 8-3-1阶段3: 浇筑基础(重置位移) · 总位移 Utot

色标范围：0 ~ 0.006845 m（跨度 0.006845 m）；最小 0，最大 0.006845，平均 1.001e-04，统计节点 4624 个

仅统计本工况激活单元（3836/3844 个单元参与）。

8.3.3 位移 Ux

图 8-3-2阶段3: 浇筑基础(重置位移) · 位移 Ux

色标范围：-6.423e-04 ~ 6.423e-04 m（跨度 0.001285 m）；最小 -6.423e-04，最大 6.423e-04，平均 8.816e-20，统计节点 4624 个

仅统计本工况激活单元（3836/3844 个单元参与）。

8.3.4 位移 Uy

图 8-3-3阶段3: 浇筑基础(重置位移) · 位移 Uy

色标范围：-6.423e-04 ~ 6.423e-04 m（跨度 0.001285 m）；最小 -6.423e-04，最大 6.423e-04，平均 5.985e-19，统计节点 4624 个

仅统计本工况激活单元（3836/3844 个单元参与）。

8.3.5 位移 Uz

图 8-3-4阶段3: 浇筑基础(重置位移) · 位移 Uz

色标范围：-0.006845 ~ 0.003753 m（跨度 0.0106 m）；最小 -0.006845，最大 0.003753，平均 -9.627e-05，统计节点 4624 个

仅统计本工况激活单元（3836/3844 个单元参与）。

9. 结果曲线

曲线图请在 Output 界面的「曲线」页签中交互生成后导出；本报告不内嵌交互曲线，避免与 GUI 状态不一致。

曲线类型	说明
荷载-位移曲线 (F-S)	指定加载点与监测点的荷载-位移关系
应力-应变曲线	指定应力点与应变分量的关系
时间-沉降曲线	固结分析的时间历程沉降
安全系数迭代曲线	强度折减过程中的 Fs 变化
孔压消散曲线	超静孔压随时间的消散
