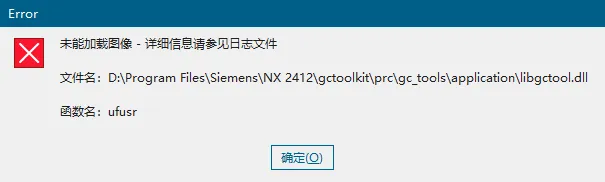

很多人在用UG/NX的GC工具箱时，经常会遇见下面这个错误弹窗提示：
未能加载图像-详细信息请参见日志文件
文件名：D:\ProgramFiles\Siemens\NX2412\gctoolkit\prc\gc_tools\application\libgctool.dll函数名：ufusr
那么您可能会问：
01 ｜出现此问题的原因是什么呢？ |
02 ｜是不是模板问题导致的呢？ |
03 ｜此问题又该怎么解决呢？ |
本文我们就来给大家详细讲解！
▶▷
报错的核心原因
首先告诉大家：
此问题与模板无关，因为模板并不涉及修改此文件
按照图片提示是函数ufusr错误，而ufusr函数是UG二次开发插件的标准入口函数，故我们分析报错原因大致分为以下4点：
01
libgctool.dll文件本身损坏、缺失，或权限不足
02
DLL依赖的系统组件（如VC++运行库）缺失
03
NX环境变量配置错误，导致无法正确加载中文工具箱
04
安装包不完整，或被杀毒软件误删，或版本不兼容
解决办法
SOLUTION
解决办法分为几点，大家按照我们这个教程一步一步来，当然，并非所有步骤均需操作才行，有时候只需要操作一步就解决了，文章对应位置我会说明。
▶▷
办法1：重启电脑
UG/NX遇见此类问题最快且最简单的办法就是：
重启电脑
俗话说得好：
重启电脑能解决80%的问题；
重装系统能解决99%的问题；
换新电脑能解决100%的问题。
大多数情况下此操作后就能解决了。
若还是不能解决，就接着往下看
▶▷
办法2：替换libgctool.dll文件

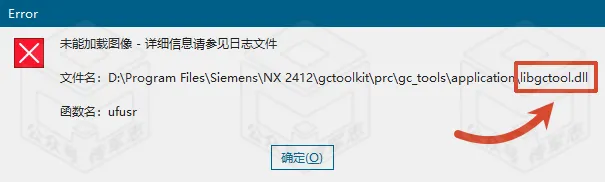

因为错误提示显示了libgctool.dll文件：
那么我们就按照提示的路径找到此文件，然后去其他电脑上拷贝能正常运行的libgctool.dll文件进行替换即可。
注意事项
1、选择同版本软件的libgctool.dll文件
（你是NX2312那就选择安装有NX2312的，不要去选NX2412）
2、替换之前建议备份你原有的libgctool.dll文件；
3、替换前必须关闭NX软件，否则会替换失败。
然后重启NX软件或者重启电脑，基本上就能解决此问题了。
若还是不能解决，就继续按照下面的方法试一试
▶▷
办法3：修改环境变量
因为GC工具箱是西门子上海公司针对中文版NX开发的专属工具，它依赖 UGII_COUNTRY=prc 环境变量，变量丢失/错误可能会导致加载失败。
1、右键「此电脑」→「属性」→「高级系统设置」→「环境变量」；
2、在系统变量处，点击「新建」：
变量名
UGII_COUNTRY
变量值
prc （注意：小写，无空格）
3、点击「确定」保存，重启NX软件，测试GC工具箱命令。
补充：如果变量已存在，检查值是否为prc，错误值（如us）会导致工具箱失效。
在这一步之后，大多数情况就已经解决了
▶▷
其他办法:关闭杀毒软件
很多时候最不容易想到的就是杀毒软件（某数字、某管家、系统自带的Defender等），可以临时禁用试试，或将libgctool.dll加入排除列表。
如果还是不行，那您需要排查下您是否是NX12.0
若是，建议您升级新版本（推荐NX2306）。
因为NX12.0的GC工具箱确实存在些许小问题，且无解。
或者干脆重装NX软件，再不行就只有重装系统才能解决了
▶▷
