JADE软件—自动检查XRD扫描参数和数据质量

     JADE软件为独立与衍射仪的中立软件，可分析所有的粉末衍射数据，包括不同品牌衍射仪收集的粉末XRD数据、同步辐射粉末XRD数据、中子粉末XRD数据等。目前可选择的界面语言有中文、英文和日文，分别内置有中文、英文的用户手册。

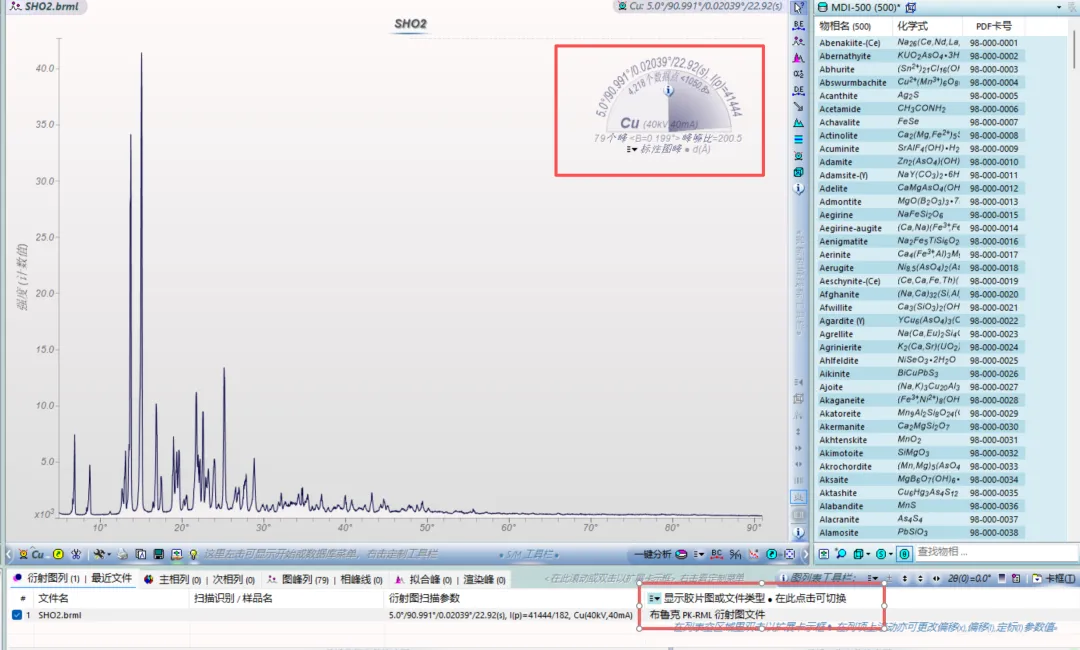

    加载新的XRD数据后，在主图窗右上角显示扫描范围及其他参数图，包含有扫描参数，起始角度、步长、步进时间、最大计数值 I(p)、所有数据点的个数及其平均计数值、衍射仪阳极靶材或衍射波长，衍射峰半高宽B，XRD图中的最强衍射峰的峰噪比P/N，以及XRD数据的文件类型和使用的衍射仪品牌等信息，如下图所示：

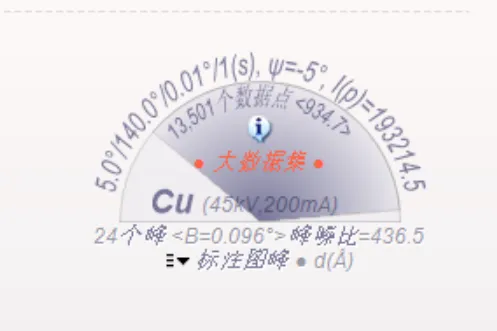

如果在扫描参数半圆图上伴有橙色字体，如上图所示，指示以下情况：

(a) 低计数值数据：最强衍射峰强度I(p) 小于500个计数值、且扫描范围大于10°；

(b) 高计数值数据：XRD图中数据点的平均计数大于10000；

(c) 细小步长：如果扫描步长<= 0.005° 、且扫描范围大于 10°，同时符合以下两种情况之一，(1) 衍射峰的平均半高宽FWHM是步长的20倍，(2) 最强衍射峰强度 I(p)小于1000个计数值，且步长小于波长平方/250；

(d) 更改的数据：未检测到XRD数据的真实计数统计数据；

(e) 大数据集：XRD图中数据点总数超过10000个数据点；

(f) 强峰主导：如果XRD由一两个非常强的衍射峰主导，且存在多个弱峰。

注意：如果读取的衍射图已修剪、或已平滑、背景去除等操作而修改了原始数据，JADE 会把文件名和扫描参数的背景更改为粉红色。

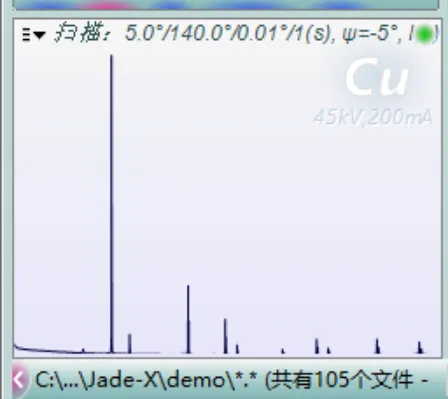

    如果导入的XRD图超过100个数据点，JADE 还会自动检查原始数据的真实计数统计，并将结果显示以不同颜色的实心点在全区域图窗格的右上角和标题栏中的文件名右侧，如下图所示，

绿点：表示读取的衍射图适合物相分析 (S/M)，XRD图符合以下标准：

(a) 扫描范围>10°、步长0.01°-0.03°、波长0.5-2.0Å；

(b) 至少有5个峰对应的d值>1.5Å， 其 信噪比P/N >15，平均半高宽是步长的5-15倍。

橙点：用于指示模拟的XRD图、或XRD图是经过数据平滑、去除背景操作后更改过的XRD图。

蓝点：低计数值、或高计数值、或细小步长的XRD图。

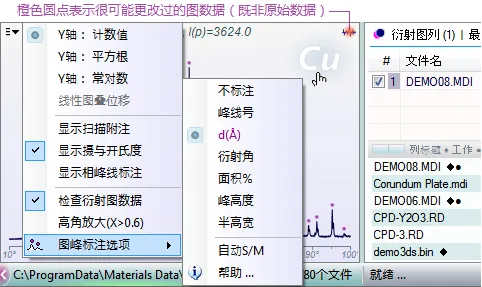

提示：在“全区域衍射图框”窗口，右击调出其相关菜单，勾选“检查衍射图数据”选项方可实现上述自动检测数数据的指示功能。
