在工程设计中，会遇到部分挡土墙采用砌体结构，根据《砌体结构设计规范》GB 50003-2011，砌体悬臂挡土墙主要涉及抗弯及抗剪计算：

一、抗弯计算

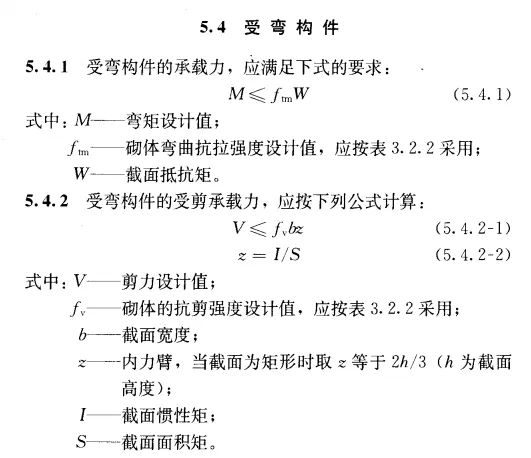

规范中抗弯计算公式：

设计中需注意，悬臂砌块挡墙中，荷载统计时需要分清楚土压力取恒荷载（土压力取静止土压力），地面还要考虑活荷载（等效为静止土压力，但分项系数按活荷载）。

因此砌体悬臂挡土墙，每延米弯矩计算公式：

M=1.3*1*1/3*1/2*K₀*γ*h^2+1.5*1*1/2*K₀*q*h^2

=1.3*1*1/3*1/2*0.5*γ*h^2+1.5*1*1/2*0.5*q*h^2

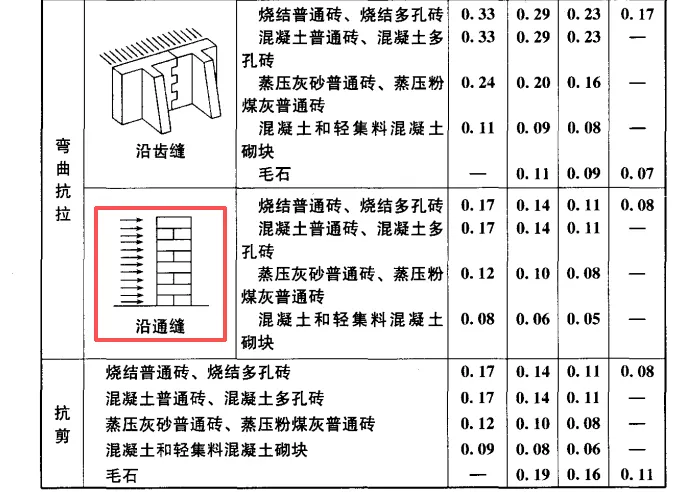

需要注意的是悬臂挡土墙砌体弯曲抗拉强度设计值f_m，应按砌体规范表3.2.2中沿通缝弯曲抗拉强度设计值采用：

二、抗剪计算

规范中抗弯计算公式：

因此砌体悬臂挡土墙，每延米剪力计算公式：

V=1.3*1*1/2*K₀*γ*h+1.5*1*1/2*K₀*q*h

=1.3*1*1/2*0.5*γ*h+1.5*1*1/2*0.5*q*h

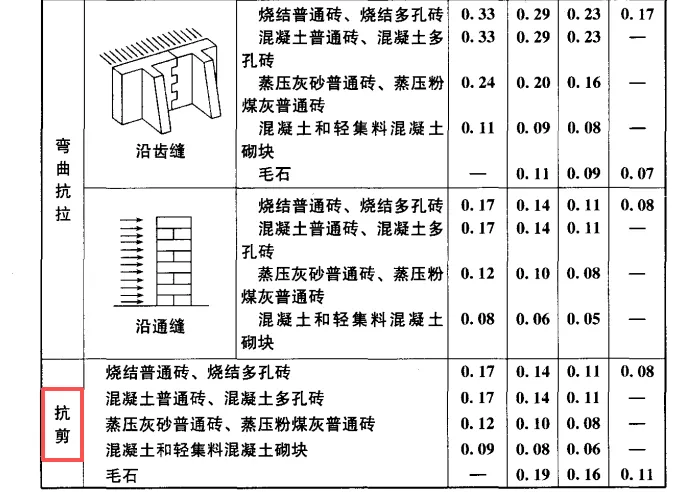

需要注意的是悬臂挡土墙砌体的抗剪强度设计值f_v，应按砌体规范表3.2.2中抗剪强度设计值采用：

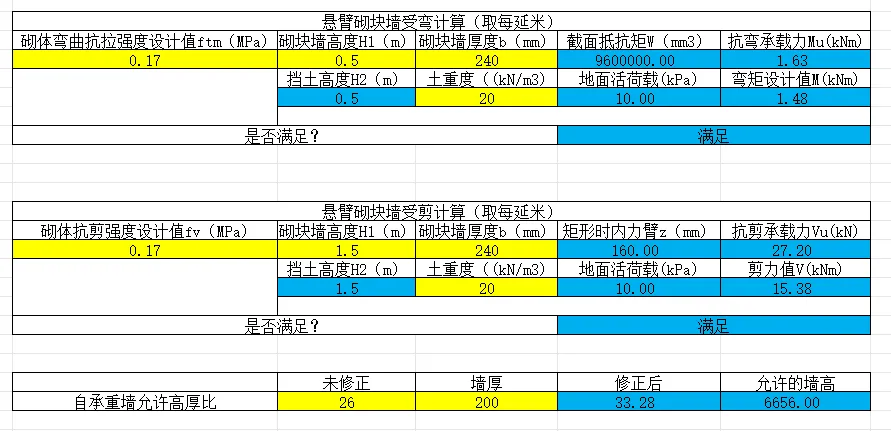

若需要砌体挡土墙计算表格电子版，请在公众号后台回复关键词：“砌体挡土墙”。
