管线插件,绘图、标注、编号、统计、成果表导出,这个插件帮你搞定!

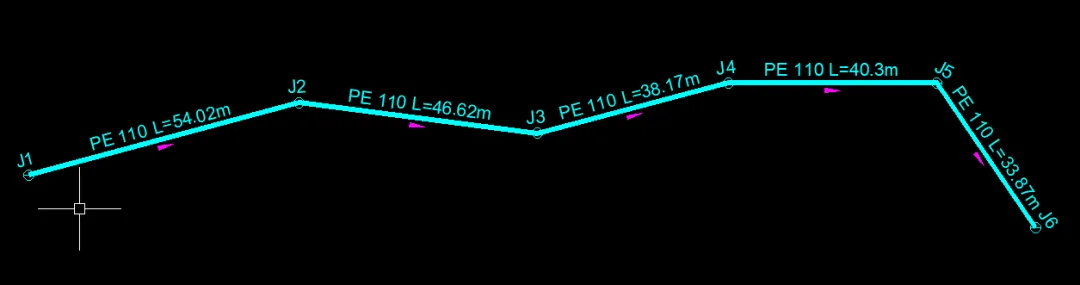

绘制管线、管线点编号、管线点标注效果图

2、单线变管道

选中普通线条，一键赋予属性并转为标准管线，快速数字化已有图纸。

3、管线标注

可自由选择标注材质、管径、每段长度，还能自动绘制流向箭头。

4、批量修改

任意勾选“管线类型”“管径”“材质”，批量修改选中管道，勾选的属性，省去逐条编辑的麻烦。

5、管线点编号

自定义前缀（如“J”“W”）和起始号，按管网顺序生成编号文字。

6、管线点属性编辑

提供符合CJJ 61-2017标准的管线点属性编辑面板，包括附属物、特征、井底深、埋深、地面高程、管顶/管底高程、权属单位等12项参数。

支持上一个/下一个节点切换及拾取点编辑。

7、断面图库/管线点符号库

断面图库/管线点符号库：浏览并插入自定义DWG图块，管线点符号自动归到对应图层。

8、导出成果表

自定义选择导出管线类型，自定义导出管线表格字段（管线类型、导出字段（坐标、编号、高程、埋设方式…等达30+字段可组合），直接生成CSV或Excel表格。

9、导入成果表自动成图

将外部管线数据表导入，自动生成管线、插入节点符号，并自动标注编号和管径，真正实现“表→图”一键转换。

10、管线长度分类统计

一键统计各类型管线总长度，结果直接弹窗显示。

11、设置

做之前，要先设置选择符号库

12、图层管线

自动创建管线图层，八大标准管线图层+流向图层，颜色一键创建，符合行业习惯。

三、如何使用

1、在CAD中加载管线插件.VLX

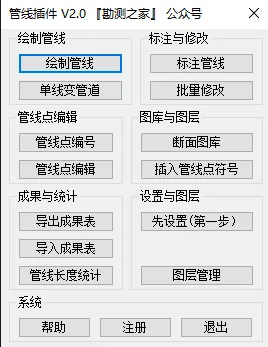

2、输入命令 PIPE 启动主界面。

3、首次使用请先点击 「先设置(第一步）」 配置图块文件夹和常用管径。

4、按照需求选择绘图、标注、导出等功能即可。
