三菱Q系列PLC程序模板分享

1.程序模板是用Q26UDV CPU编写

2.手动部分

2.1 IO分配情况使用

手动互锁 M8200-M8300

手动互锁 M8400-M8500

    程序框架都一样，只截取部分

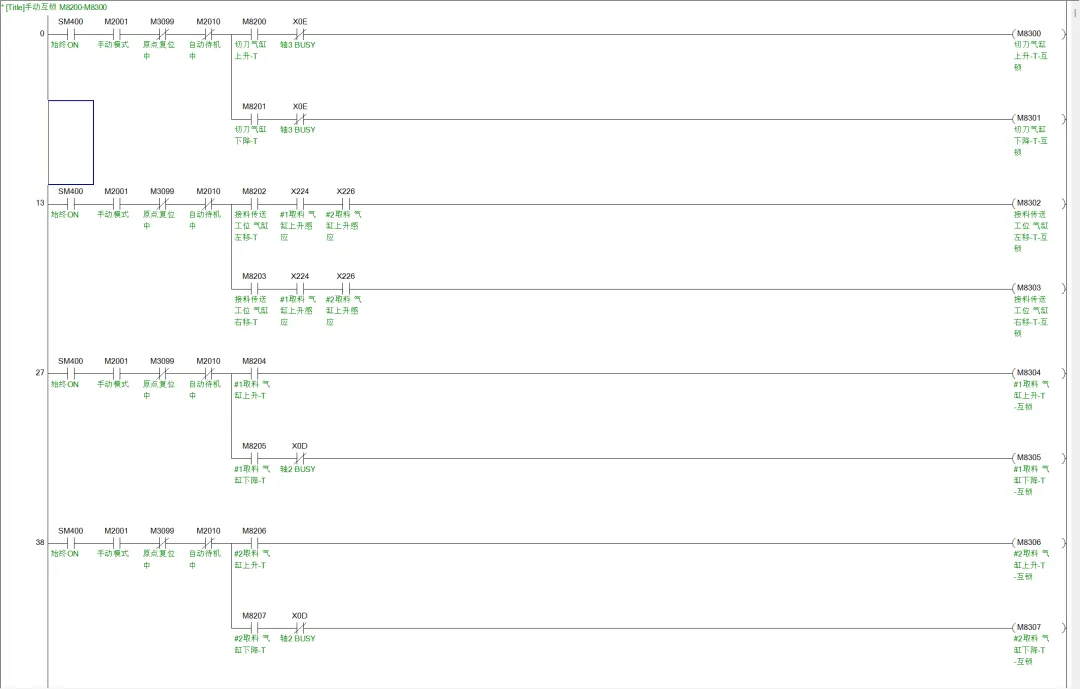

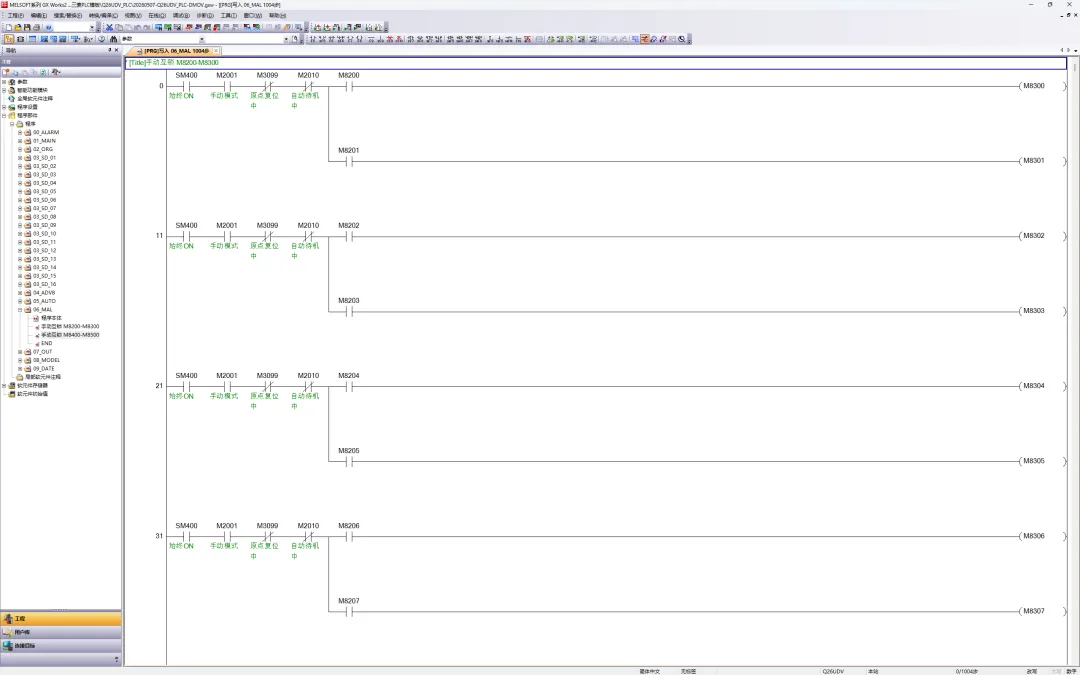

2.2 使用示例

    M8200和M8400开始的都是写在触摸屏或者上位机里面的位地址，M8300和M8500开始的都是直接挂在输出的位地址，这样转一下的好处是在中间可以添加一些互锁条件，这样写在输出那里会很简洁，想要修改互锁的条件直接在对应的地方修改即可.

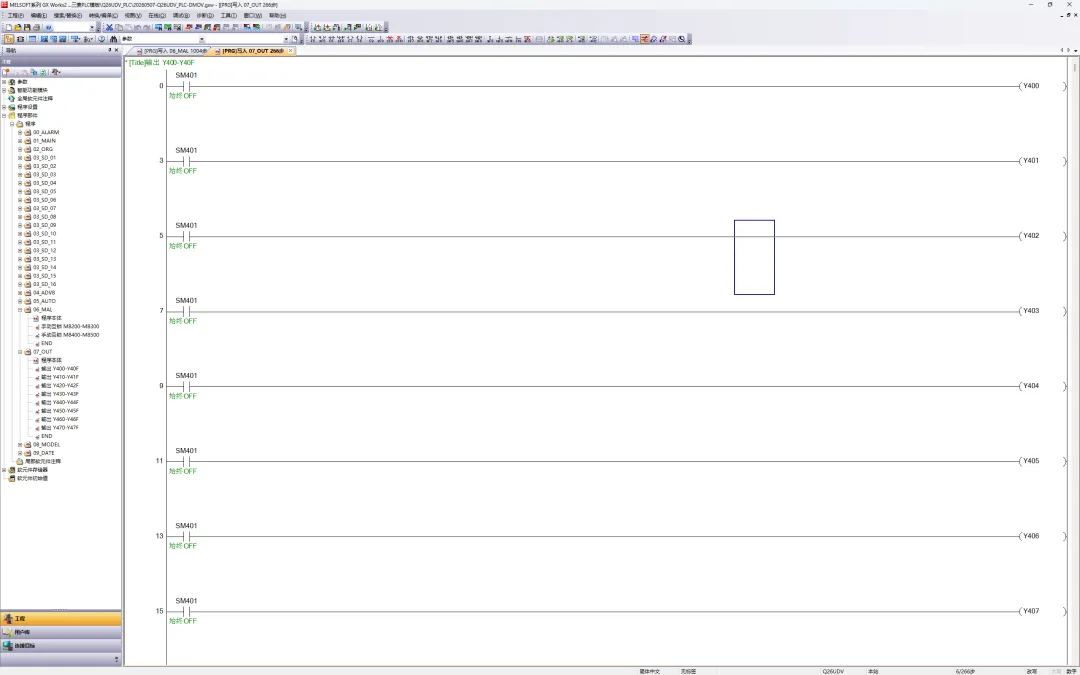

3.输出部分

3.1 输出部分在PLC参数里面设置的起始地址是多少，就从多少开始写就行了

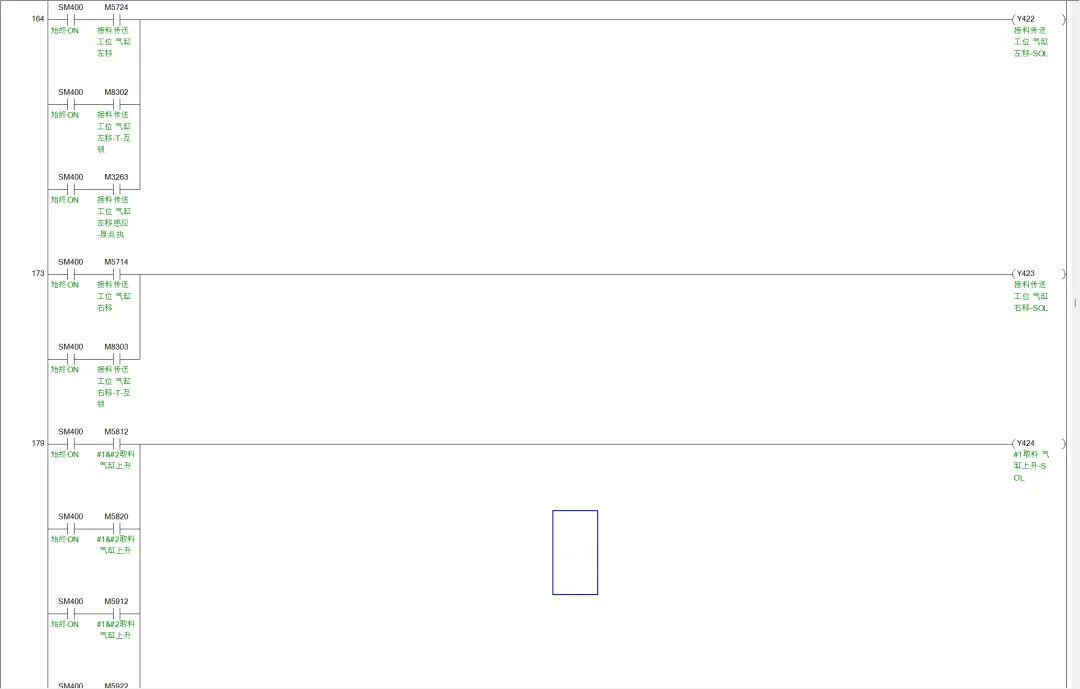

3.2 使用示例

    框架内在看到M5000+的位地址的时候，说明来源自动流程部分

    框架内在看到M3100+的位地址的时候，说明来源原点复位部分

    框架内在看到M8300/M8500+的位地址的时候，说明来源手动互锁部分

    手动部分和输出部分比较简单，所以在一期分享

    以上是手动和输出程序的模板内容，框架相对比较简单，后面继续分享其他内容.

    私信可发程序模板.

    也可以私信探讨.

    也积极听取广大工友的意见.有什么不足的地方也请指出.或许你们有更好的方法.
