1、算法描述
摘要
调制与解调是通信系统中最基础的组成部分。通信系统在发送端需要将原始信息转换为适合信道传输的信号形式，在接收端又需要从受噪声影响的信号中恢复信息。本文围绕基于 MATLAB App Designer 搭建的多调制通信链路仿真系统展开研究。该系统覆盖 AM、FM、PM 三种典型模拟调制方式，也覆盖 BPSK、QPSK、16QAM 和 64QAM 等常见数字调制方式。系统以随机比特流作为信息源，通过基带映射、载波调制、AWGN 信道加噪、相干解调、判决恢复、星座图显示和误码率统计等环节，形成了较完整的通信链路仿真流程。系统能够在同一界面中展示源比特波形、调制发射波形、接收含噪波形、解调判决节点、数字调制星座图和 BER 曲线，使调制方式的差异、噪声对链路的影响以及误码率随信噪比变化的规律更加直观。仿真结果表明，在 AWGN 信道下，随着 SNR 提高，接收波形受噪声扰动程度降低，数字调制星座点逐渐向理想位置集中，误码率整体呈下降趋势。该系统结构清晰、功能完整、图像直观，适合用于通信原理学习、调制解调过程演示和基础通信链路性能分析。
关键词
MATLAB；App Designer；模拟调制；数字调制；AWGN 信道；星座图；误码率；QAM
一、引言
通信系统的核心任务是实现信息的有效传输。原始信息在实际传输过程中往往不能直接进入信道，而需要经过调制处理，使其转化为适合传输介质的电信号或电磁波信号。调制技术通过改变载波的幅度、频率、相位或复平面符号位置，使信息能够在有限带宽和一定噪声条件下完成传输。模拟通信中的 AM、FM、PM 调制主要体现载波连续参数随信息变化的过程，数字通信中的 BPSK、QPSK 和 QAM 调制则通过离散星座点承载二进制信息。
随着通信系统从传统语音传输发展到高速数据传输，调制技术的重要性进一步提升。现代无线通信系统通常根据链路质量选择不同阶数的调制方式，在可靠性和传输效率之间取得平衡。5G NR 物理层规范将物理信道与调制方式作为重要内容进行定义，说明调制技术仍然是现代通信系统设计中的基础模块。 IEEE 802.11 标准也围绕无线局域网的 MAC 层和 PHY 层进行规范，其中物理层调制能力直接影响无线链路的数据传输能力。
从学习和工程验证角度看，只理解调制理论并不够。调制方式之间的差异不仅体现在概念上，也体现在时域波形、频率变化、相位变化、星座分布和误码率曲线中。MATLAB 通信工具箱提供了 QAM、AWGN 信道、BER 分析等通信链路建模功能，说明基于软件仿真的链路分析是通信系统设计和学习中的常用方法。
本文研究的系统采用 MATLAB App Designer 搭建交互界面，并通过独立函数完成主要通信链路计算。系统不是只输出某一条误码率曲线，而是将发送、信道、接收、判决和性能统计多个环节集中展示。这样的设计能够帮助使用者从链路角度理解通信系统，而不是孤立地观察某一个公式或某一个结果。系统具有较强的教学演示价值，也适合作为后续通信算法扩展的基础平台。
二、系统总体设计
该系统采用界面层与计算层分离的设计思路。界面层主要由 App Designer 工程文件承担，负责调制方式选择、参数输入、按钮响应、图像显示和结果保存。计算层主要由 function 文件夹中的函数构成，负责比特生成、调制映射、信道加噪、解调判决、误码率统计和图像绘制。这种结构使系统具有较好的可维护性。界面部分保持清晰，算法部分也可以独立修改。
系统运行时，用户先选择调制方式和相关参数。若选择 AM、FM 或 PM，系统进入模拟调制流程。该流程将随机比特映射为双极性基带信号，再根据所选调制方式对载波进行幅度、频率或相位控制。调制信号经过 AWGN 信道后，接收端采用对应的解调与判决方法恢复比特。若选择 BPSK、QPSK、16QAM 或 64QAM，系统进入数字调制流程。该流程先按照每种调制方式的比特承载能力完成符号映射，再经过调制、加噪、接收和判决，最后计算误码率并输出星座图。

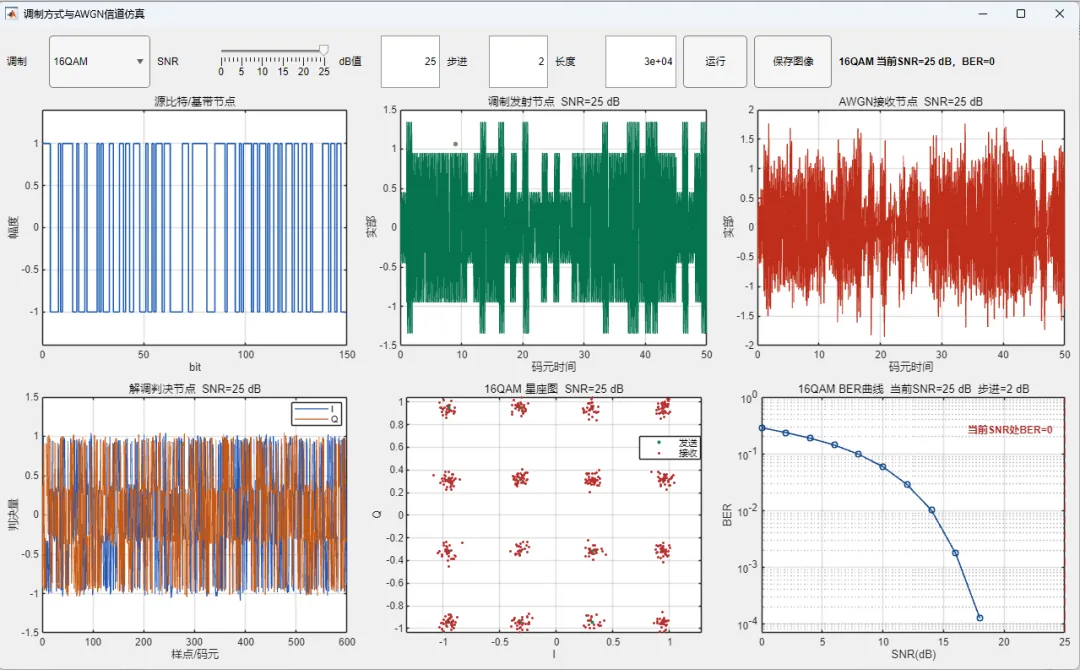

系统结果展示较完整。源比特图用于展示输入信息序列。调制发射波形图用于展示比特转换为通带信号后的形态。AWGN 接收节点图用于观察噪声对波形的扰动。解调判决节点图用于展示接收端真正用于恢复比特的判决量。星座图用于观察数字调制符号在复平面上的分布。BER 曲线则用于衡量不同 SNR 条件下的链路可靠性。
该系统的设计重点不是追求复杂信道建模，而是把基础调制解调过程讲清楚。对于通信原理学习而言，这种设计更加有效。使用者可以通过同一套系统比较不同调制方式在波形、星座和误码率上的表现，从而建立完整的链路认识。
三、模拟调制原理与实现
模拟调制部分包括 AM、FM 和 PM 三种方式。AM 调制通过改变载波幅度承载信息。系统先生成随机二进制比特，再将比特映射为双极性基带符号。随后，基带符号控制载波幅度，使调制信号的包络随信息变化。接收端通过相干解调恢复基带信息，并根据符号周期内的平均判决量完成比特判定。AM 调制的特点是波形幅度变化明显，适合直观展示信息如何影响载波包络。
FM 调制通过改变载波频率承载信息。系统使用两个不同频率状态表示二进制比特。比特为一种状态时，载波频率取较低值；比特为另一种状态时，载波频率取较高值。接收端分别计算接收信号与两个参考频率分量之间的相关能量，再根据能量大小完成判决。FM 调制图像能够直观体现频率变化对信号形态的影响，也能帮助理解频率检测型接收方法。
PM 调制通过改变载波相位承载信息。系统根据基带符号对载波相位进行控制，使不同比特对应不同相位状态。接收端完成下变频后，对每个符号周期内的复基带信号进行平均，并根据相位或相关判决量恢复比特。PM 调制适合展示相位变化与判决结果之间的关系。与 AM 不同，PM 的信息主要体现在相位状态中，而不是直接体现在幅度包络中。
三种模拟调制方式的共同特点是保留了通带载波的连续波形特征。系统通过发射波形、接收波形和判决节点图展示调制前后信号变化，使使用者能够看到模拟调制的基本过程。该部分对于理解传统通信方式具有较强帮助，也能为后续学习数字相位调制和正交调制打下基础。
四、数字调制原理与实现
数字调制部分包括 BPSK、QPSK、16QAM 和 64QAM。BPSK 是最基础的二进制相移键控方式。每个符号携带一个比特，星座点位于复平面实轴两侧。接收端只需要判断实部正负即可完成比特恢复。BPSK 结构简单，星座间距较大，因此在 AWGN 信道下具有较好的抗噪声能力。
QPSK 每个符号携带两个比特。系统将两路比特分别映射到同相分量和正交分量，使星座点分布在四个象限中。接收端分别判断 I 路和 Q 路的正负，由此恢复两个比特。QPSK 相比 BPSK 提高了单位符号的信息承载能力，但星座点之间的距离相对减小，因此在相同噪声条件下判决边界更容易受到影响。MathWorks 文档也将 QPSK 调制与随机数据、加噪和误码统计作为通信链路仿真的典型流程。
16QAM 和 64QAM 属于正交幅度调制。QAM 同时利用同相分量和正交分量的幅度变化表示信息，因此能够在一个符号中携带更多比特。16QAM 每个符号携带四个比特，64QAM 每个符号携带六个比特。系统采用方形星座结构，并进行功率归一化处理，使不同调制方式在比较时具有相对一致的功率基准。接收端根据接收符号与各理想星座点之间的距离选择最近点，再恢复对应比特。
高阶 QAM 的优势是频谱效率较高，能够在相同符号速率下传输更多信息。但高阶 QAM 的星座点更加密集，噪声造成的点位偏移更容易跨越判决边界。系统通过星座图和 BER 曲线展示这一规律。低 SNR 下，64QAM 星座点扩散更明显；高 SNR 下，星座点逐渐收敛，误码率也随之下降。这个结果符合数字通信系统中调制阶数与抗噪声能力之间的基本权衡。
五、AWGN 信道与误码率统计
AWGN 信道是通信系统仿真中常用的基础信道模型。该模型将信道噪声视为加性白高斯噪声，主要用于研究调制方式在随机噪声影响下的基本误码性能。MathWorks 文档将 AWGN 信道用于 QPSK 发射接收、QAM 符号速率估计和 BER 性能分析等通信仿真任务，这说明 AWGN 模型适合用于基础链路验证。
系统中的加噪流程先计算输入信号平均功率，再根据目标 SNR 换算噪声功率。对于实值信号，系统加入单路高斯噪声；对于复基带信号，系统在实部和虚部分别加入噪声。这样的处理方式符合复信号仿真的基本要求。噪声加入后，接收端不再直接面对理想符号，而是面对被扰动后的观测值。判决错误正是由这种扰动引起的。
误码率统计采用 Monte Carlo 思路。系统在每一个 SNR 点生成随机比特，完成调制、加噪、解调和比特比较，随后计算错误比特数与总比特数的比例。BER 曲线并不是人为设定的曲线，而是由完整链路计算得到的统计结果。MathWorks 的 BER 分析工具也支持在 AWGN、Rayleigh 和 Rician 等信道条件下进行误码性能评价，说明误码率曲线是通信系统性能分析中的常用指标。
当 SNR 较低时，噪声功率较大，接收判决量波动明显，数字星座点分布也更分散，误码率通常较高。当 SNR 提高后，噪声相对减小，接收符号更接近理想位置，判决结果更稳定，误码率随之下降。对于高阶 QAM 调制，由于星座点距离较小，同样的噪声扰动更容易造成误判，因此高阶 QAM 对 SNR 的要求更高。该规律通过系统输出的 BER 曲线能够得到直观体现。
六、仿真结果分析

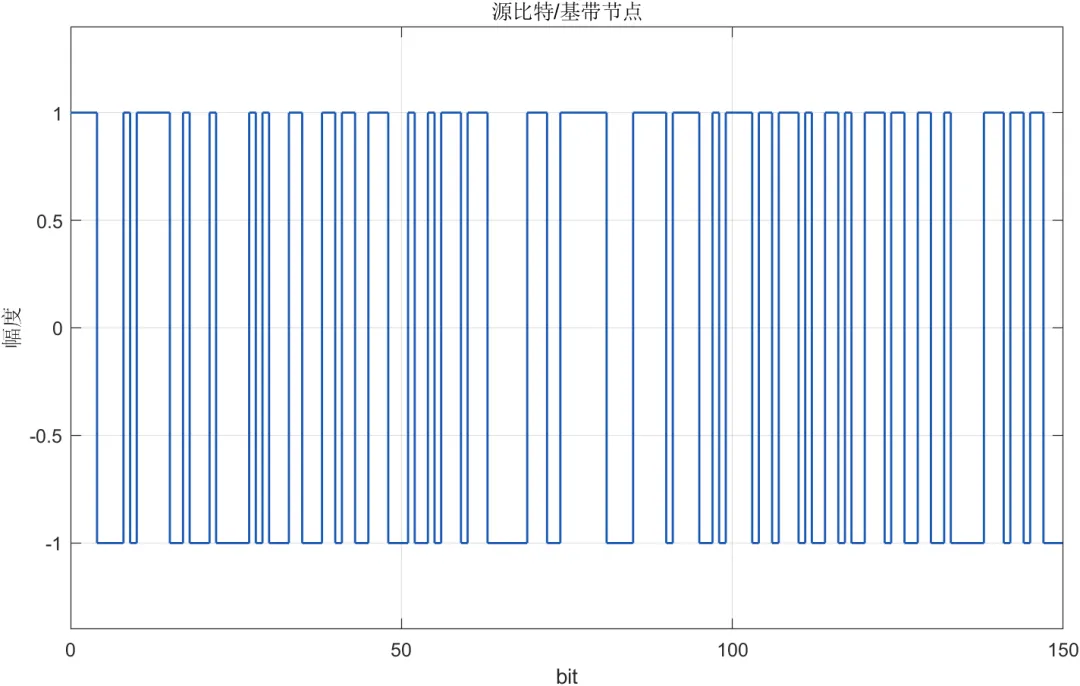

系统输出的源比特图展示了输入信息的原始状态。该图通常表现为高低电平交替变化的序列。源比特图本身不是性能评价指标，但它是整个通信链路的起点。通过观察源比特，使用者可以确认系统确实以随机比特流作为输入，并且后续所有调制、传输和解调过程都围绕该比特序列展开。

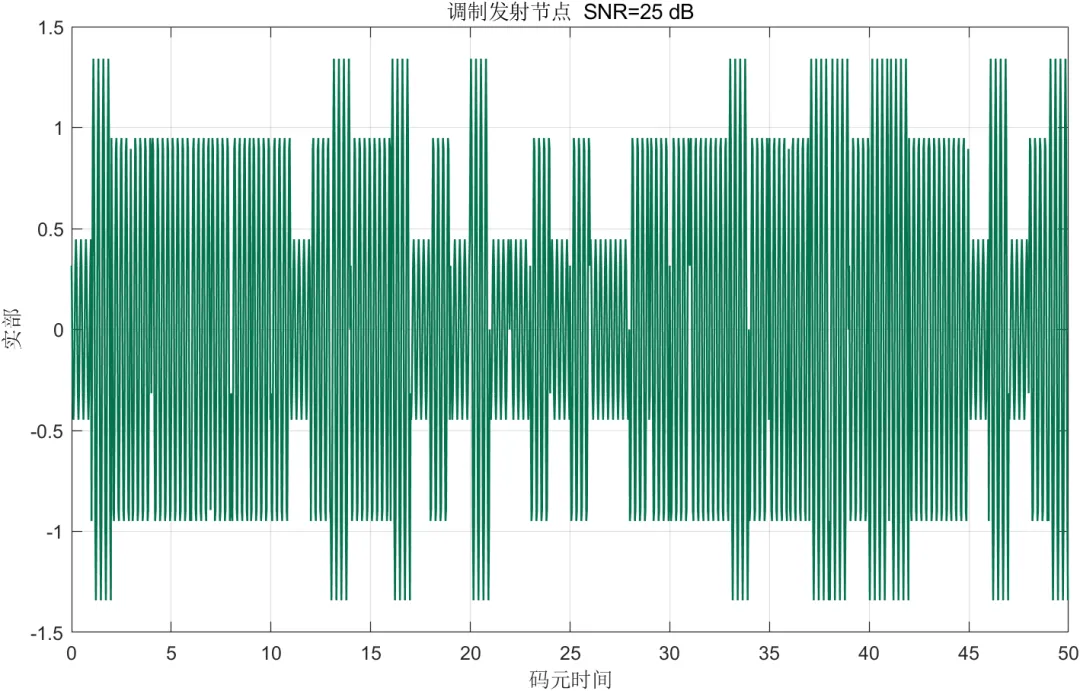

调制发射波形图展示了信息加载到载波后的结果。AM 调制下，波形幅度会随基带信息发生变化；FM 调制下，波形频率状态会随比特改变；PM 调制下，波形相位会出现状态切换。数字调制下，发射信号由复基带符号和载波共同决定。该图能够说明比特并不是直接进入信道，而是先被转换为物理信号波形。

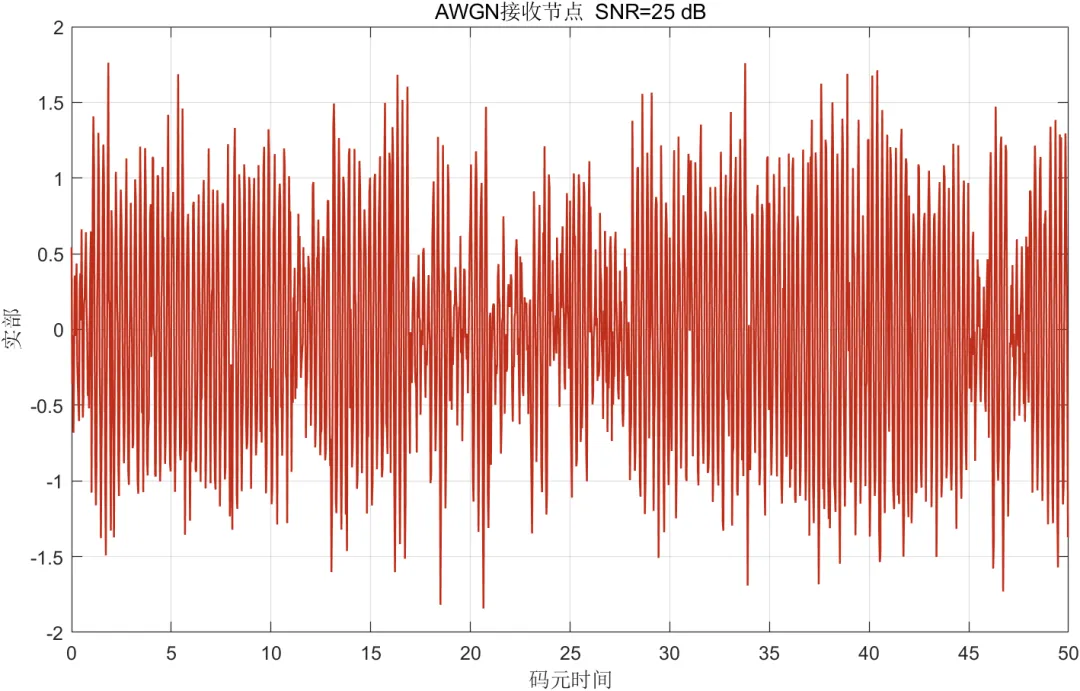

AWGN 接收波形图展示了噪声对信号的影响。低 SNR 条件下，接收波形会明显偏离理想发射波形，波形边界和周期特征都会受到扰动。高 SNR 条件下，接收波形更接近发射波形，噪声影响相对较弱。该图的意义在于帮助使用者理解误码的产生机制。误码并不是在发送端出现，而是在接收端由于噪声扰动导致判决结果偏离真实比特。

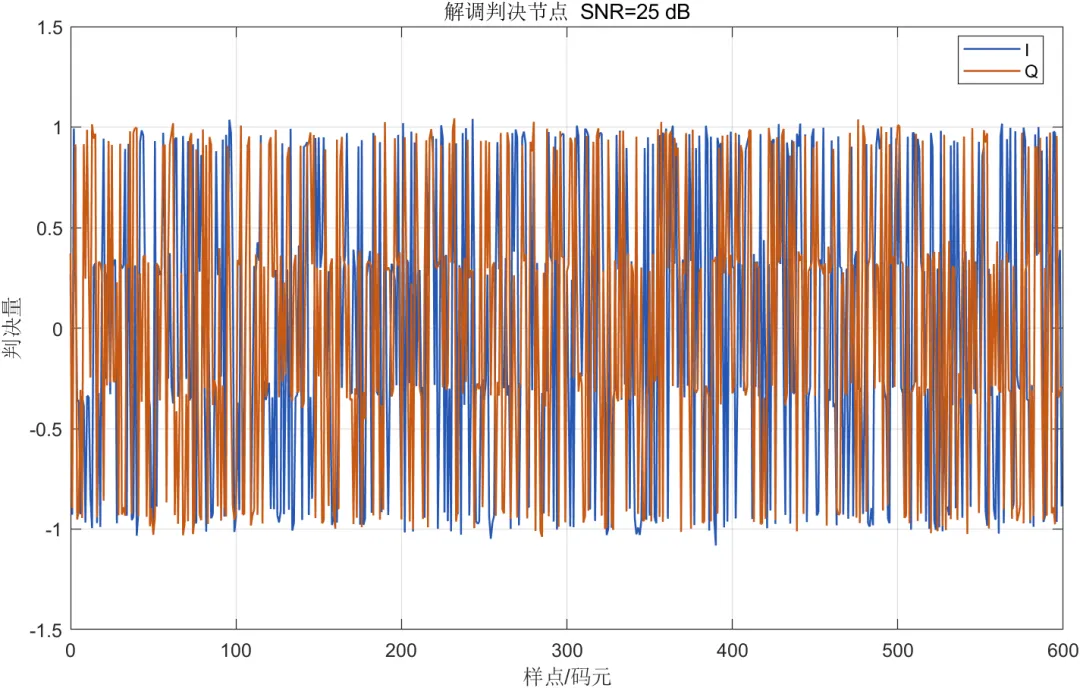

解调判决节点图展示的是接收端真正用于恢复信息的关键变量。对于 AM，判决量与幅度恢复有关；对于 FM，判决量与频率相关能量比较有关；对于 PM，判决量与相位或相关输出有关；对于 QPSK 和 QAM，判决量主要体现在 I 路和 Q 路分量上。该图比单纯观察通带波形更有分析价值，因为接收端最终依据判决量恢复比特，而不是凭肉眼观察波形。

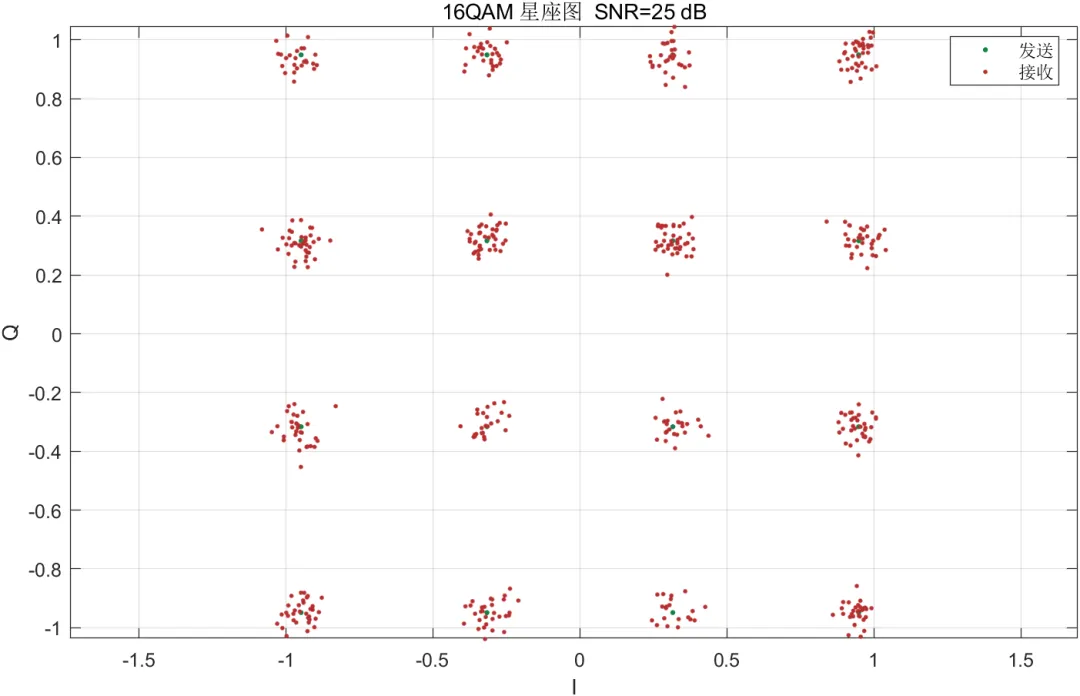

星座图是数字调制分析中最直观的图像。BPSK 星座点分布在实轴两侧，QPSK 星座点分布在四个象限，16QAM 和 64QAM 形成多电平方形星座。低 SNR 下，接收星座点会围绕理想点明显扩散。高 SNR 下，星座点会逐渐聚集到理想位置附近。通过比较不同调制方式的星座图，可以看出高阶 QAM 在提升信息承载能力的同时，也使星座点间距变小，对噪声更加敏感。

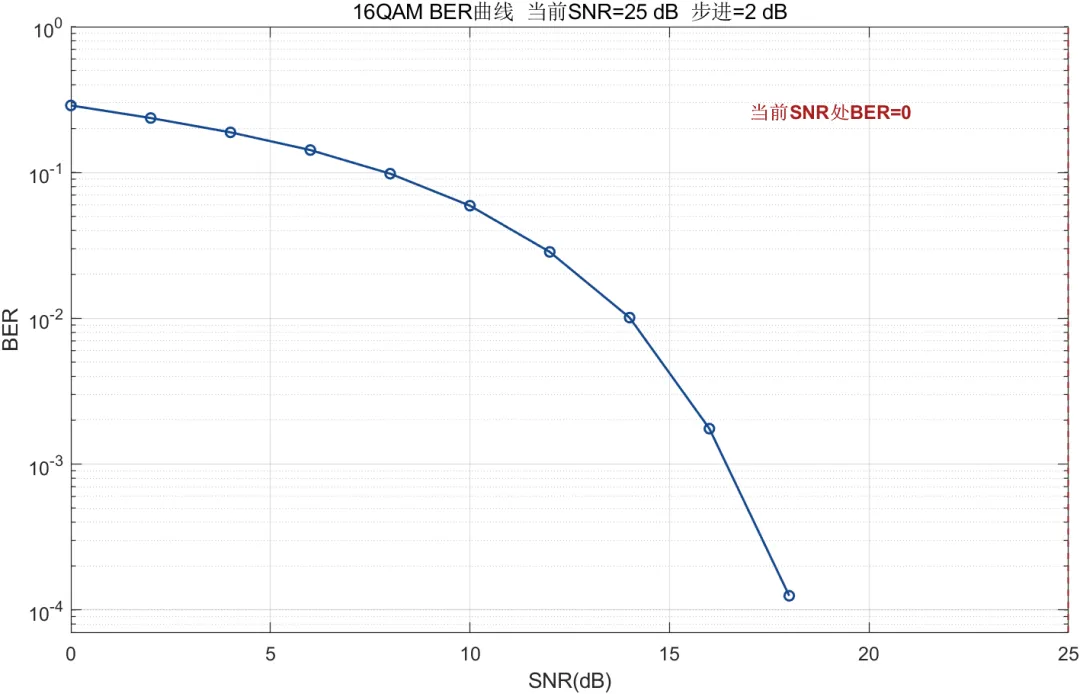

BER 曲线是评价链路可靠性的核心结果。曲线横轴为 SNR，纵轴为误码率。正常情况下，随着 SNR 提高，BER 曲线应整体下降。低阶调制方式由于星座点间隔较大，通常表现出更好的抗噪声能力；高阶调制方式由于星座点更密集，在低 SNR 条件下误码率更高。该结果符合通信系统设计中的基本规律，即传输效率提升往往需要更高的信道质量支撑。
七、系统特点
该系统的第一项特点是调制方式覆盖较完整。系统同时包含 AM、FM、PM 三类模拟调制方式，也包含 BPSK、QPSK、16QAM 和 64QAM 等典型数字调制方式。模拟调制部分能够展示载波幅度、频率和相位随信息变化的过程，数字调制部分能够展示离散星座点承载比特信息的过程。两类调制方式放在同一系统中，有利于形成从传统模拟通信到现代数字通信的连续认识。
该系统的第二项特点是链路流程完整。系统从随机比特生成开始，经过调制映射、载波调制、AWGN 信道、接收解调、判决恢复和误码率统计，形成了从发送端到接收端的完整闭环。使用者不仅能够看到最终 BER 曲线，也能够观察每个关键节点的信号变化。这种设计比单一算法演示更接近通信系统的真实分析流程。
该系统的第三项特点是图像展示直观。系统输出源比特图、发射波形图、接收波形图、判决节点图、星座图和 BER 曲线。不同图像分别对应不同分析角度。源比特图说明输入信息来源，发射波形图说明调制效果，接收波形图说明噪声影响，判决节点图说明接收端恢复依据，星座图说明数字符号分布，BER 曲线说明链路可靠性。多图联合展示能够明显降低理解难度。
该系统的第四项特点是交互方式清晰。App Designer 界面可以将参数选择、仿真运行和结果显示集中在一个窗口中。使用者不需要频繁修改脚本参数，只需要通过界面选择调制方式和仿真条件，即可观察不同结果。这种交互方式适合教学演示，也适合用于通信原理实验展示。
该系统的第五项特点是模块划分明确。界面文件主要承担交互和显示功能，function 文件夹中的脚本函数主要承担算法计算功能。这样的结构便于维护，也便于后续扩展。如果需要增加新的调制方式、修改信道模型或调整图像显示方式，可以在对应函数中进行修改，而不需要完全重写系统。
该系统的第六项特点是结果解释性较强。系统不仅给出性能曲线，还能通过节点波形解释性能变化的原因。BER 曲线下降可以与接收波形变干净、星座点收敛和判决量稳定联系起来。这样能够避免只看曲线、不理解过程的问题。对于通信学习和项目展示而言，这一点非常重要。
八、结论
本文围绕基于 MATLAB App Designer 的多调制通信链路仿真系统进行了分析。系统实现了 AM、FM、PM、BPSK、QPSK、16QAM 和 64QAM 等多种调制方式，并通过 AWGN 信道模拟噪声环境。系统能够完成随机比特生成、调制、加噪、解调、判决、星座图显示和 BER 曲线统计，形成了较完整的通信链路仿真流程。
从结果分析看，系统能够直观反映不同调制方式在波形形态、星座分布和误码率表现上的差异。模拟调制部分能够展示幅度、频率和相位三类载波参数对信息的承载方式；数字调制部分能够展示低阶调制与高阶 QAM 在抗噪声能力和信息承载能力之间的差异。随着 SNR 提高，接收波形受噪声影响减弱，数字星座点逐渐集中，BER 曲线整体下降。这一变化规律符合通信链路在 AWGN 条件下的基本性能特征。
总体来看，该系统结构清晰、功能完整、显示直观，能够较好地支撑通信原理学习和基础调制解调实验。系统通过可视化方式将抽象的调制理论转化为波形、星座和误码率结果，使通信链路中的关键过程更加容易理解。该系统适合作为通信系统仿真、调制方式比较和 MATLAB App Designer 工程实践的基础案例。
参考文献
[1] Sklar, Bernard, and Fredric J. Harris. Digital Communications: Fundamentals and Applications. 3rd ed., Pearson, 2021.
[2] Dahlman, Erik, Stefan Parkvall, and Johan Sköld. 5G NR: The Next Generation Wireless Access Technology. 2nd ed., Academic Press, 2020.
[3] ETSI. ETSI TS 138 211 V18.4.0: 5G; NR; Physical Channels and Modulation. European Telecommunications Standards Institute, 2024.
[4] IEEE Standards Association. IEEE Std 802.11-2024: Wireless LAN Medium Access Control and Physical Layer Specifications. IEEE, 2024.
[5] MathWorks. Communications Toolbox Documentation. MathWorks, 2026.
[6] MathWorks. “AWGN Channel.” MATLAB & Simulink Documentation, MathWorks, 2026.
[7] MathWorks. “BER and SER for Uncoded Data over AWGN Channels.” MATLAB Documentation, MathWorks, 2026.
[8] MathWorks. “QPSK Modulator Baseband.” MATLAB & Simulink Documentation, MathWorks, 2026.
[9] Lin, Xingqin, et al. “5G New Radio: Unveiling the Essentials of the Next Generation Wireless Access Technology.” arXiv, 2018.
[10] Ali, Ahmed K., and Ergun Erçelebi. “An M-QAM Signal Modulation Recognition Algorithm in AWGN Channel.” arXiv, 2019.
2、仿真结果演示
3、关键代码展示
略
