026（通信设施场地的环境要求、通信设施的安装、功能调试）
Y I J I J I A N Z A O S H I
民民 航航 机机 场场 工工 程程 管管 理理 与与 实实 务务

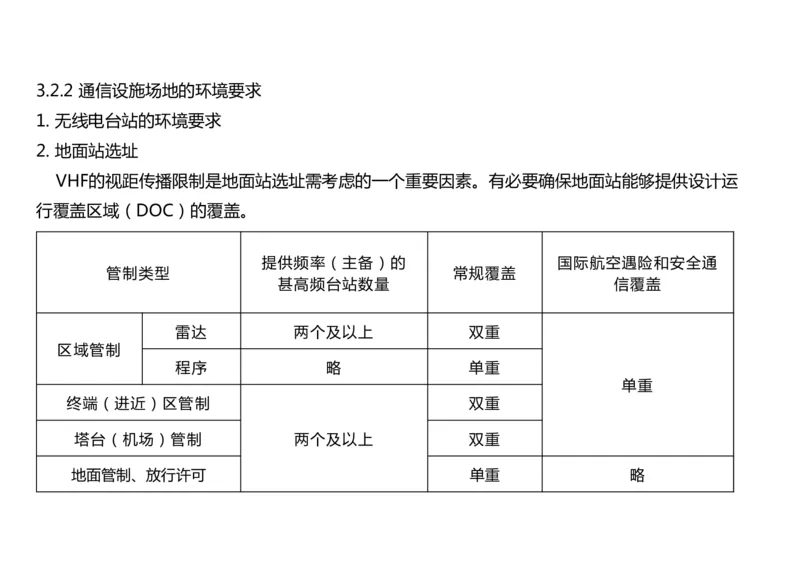

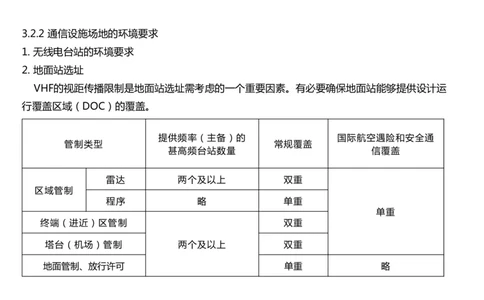

精讲课程（2024版教材）3.2.2 通信设施场地的环境要求
1. 无线电台站的环境要求
2. 地面站选址
VHF的视距传播限制是地面站选址需考虑的一个重要因素。有必要确保地面站能够提供设计运
行覆盖区域（DOC）的覆盖。
提供频率（主备）的 国际航空遇险和安全通
管制类型 常规覆盖
甚高频台站数量 信覆盖
雷达 两个及以上 双重
区域管制
程序 略 单重
单重
终端（进近）区管制 双重
塔台（机场）管制 两个及以上 双重

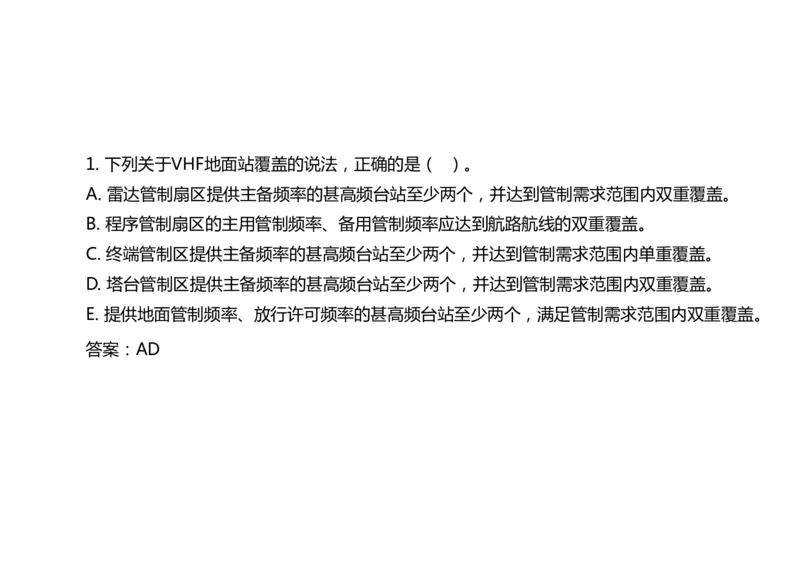

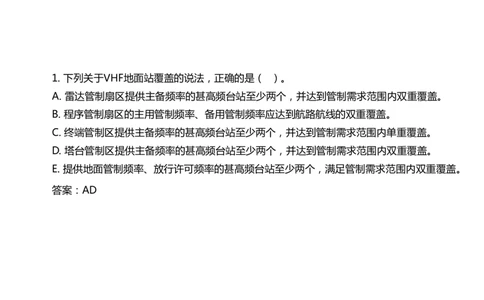

地面管制、放行许可 单重 略1. 下列关于VHF地面站覆盖的说法，正确的是（ ）。
A. 雷达管制扇区提供主备频率的甚高频台站至少两个，并达到管制需求范围内双重覆盖。
B. 程序管制扇区的主用管制频率、备用管制频率应达到航路航线的双重覆盖。
C. 终端管制区提供主备频率的甚高频台站至少两个，并达到管制需求范围内单重覆盖。
D. 塔台管制区提供主备频率的甚高频台站至少两个，并达到管制需求范围内双重覆盖。
E. 提供地面管制频率、放行许可频率的甚高频台站至少两个，满足管制需求范围内双重覆盖。

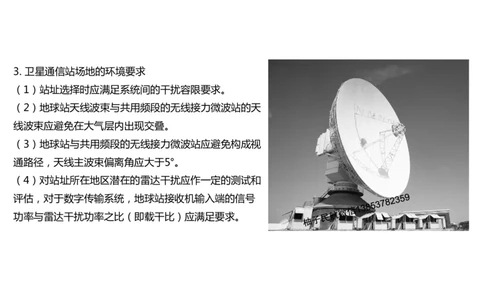

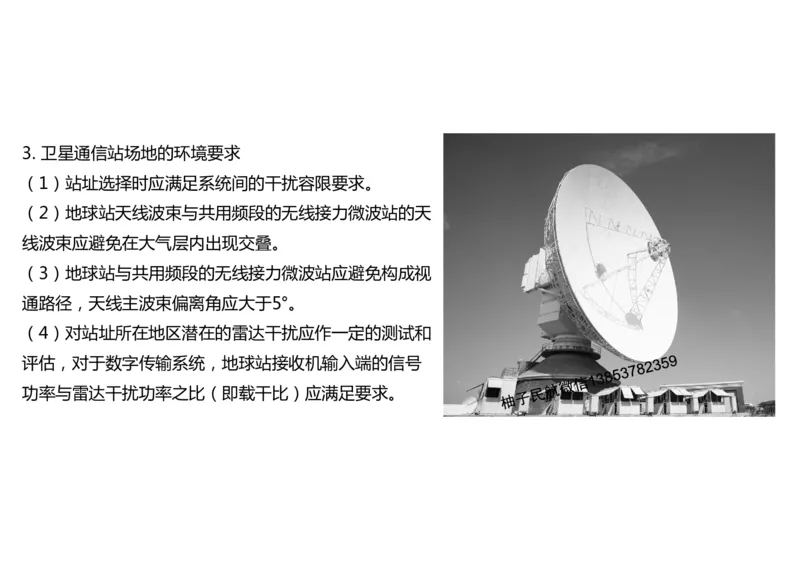

答案：AD3. 卫星通信站场地的环境要求
（1）站址选择时应满足系统间的干扰容限要求。
（2）地球站天线波束与共用频段的无线接力微波站的天
线波束应避免在大气层内出现交叠。
（3）地球站与共用频段的无线接力微波站应避免构成视
通路径，天线主波束偏离角应大于5°。
（4）对站址所在地区潜在的雷达干扰应作一定的测试和
评估，对于数字传输系统，地球站接收机输入端的信号

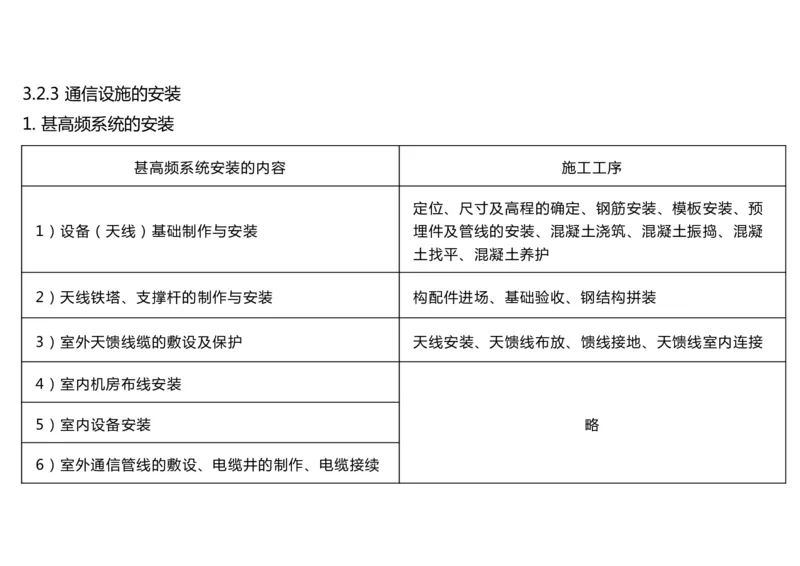

功率与雷达干扰功率之比（即载干比）应满足要求。3.2.3 通信设施的安装
1. 甚高频系统的安装
甚高频系统安装的内容 施工工序
定位、尺寸及高程的确定、钢筋安装、模板安装、预
1）设备（天线）基础制作与安装 埋件及管线的安装、混凝土浇筑、混凝土振捣、混凝
土找平、混凝土养护
2）天线铁塔、支撑杆的制作与安装 构配件进场、基础验收、钢结构拼装
3）室外天馈线缆的敷设及保护 天线安装、天馈线布放、馈线接地、天馈线室内连接
4）室内机房布线安装
5）室内设备安装 略

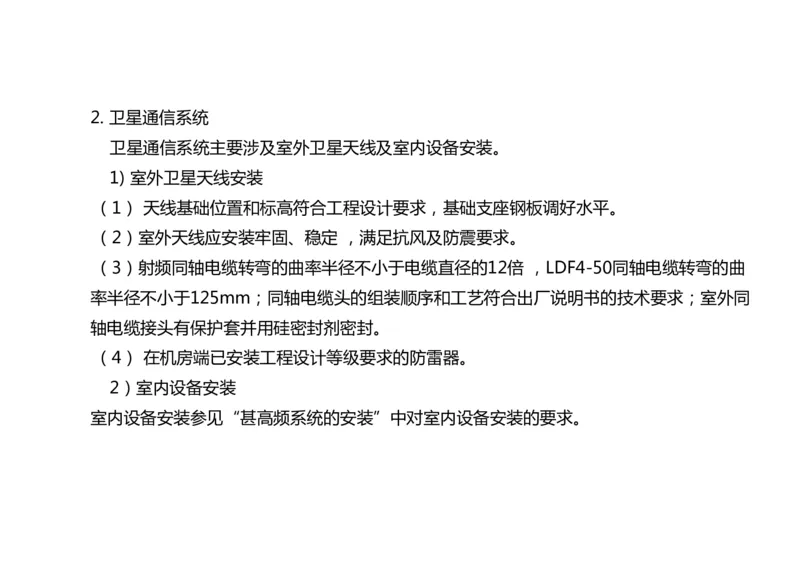

6）室外通信管线的敷设、电缆井的制作、电缆接续2. 卫星通信系统
卫星通信系统主要涉及室外卫星天线及室内设备安装。
1) 室外卫星天线安装
（1） 天线基础位置和标高符合工程设计要求，基础支座钢板调好水平。
（2）室外天线应安装牢固、稳定 ，满足抗风及防震要求。
（3）射频同轴电缆转弯的曲率半径不小于电缆直径的12倍 ，LDF4-50同轴电缆转弯的曲
率半径不小于125mm；同轴电缆头的组装顺序和工艺符合出厂说明书的技术要求；室外同
轴电缆接头有保护套并用硅密封剂密封。
（4） 在机房端已安装工程设计等级要求的防雷器。
2）室内设备安装

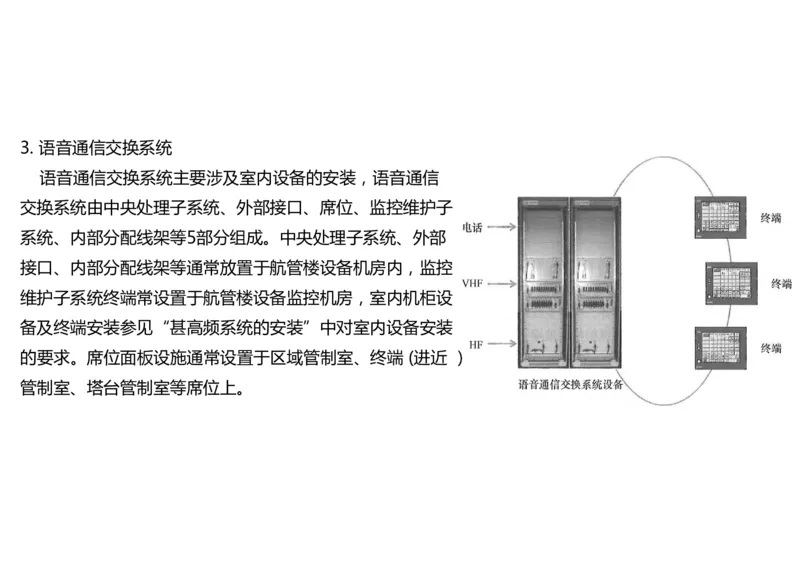

室内设备安装参见“甚高频系统的安装”中对室内设备安装的要求。3. 语音通信交换系统
语音通信交换系统主要涉及室内设备的安装，语音通信
交换系统由中央处理子系统、外部接口、席位、监控维护子
系统、内部分配线架等5部分组成。中央处理子系统、外部
接口、内部分配线架等通常放置于航管楼设备机房内，监控
维护子系统终端常设置于航管楼设备监控机房，室内机柜设
备及终端安装参见“甚高频系统的安装”中对室内设备安装
的要求。席位面板设施通常设置于区域管制室、终端 (进近 ）

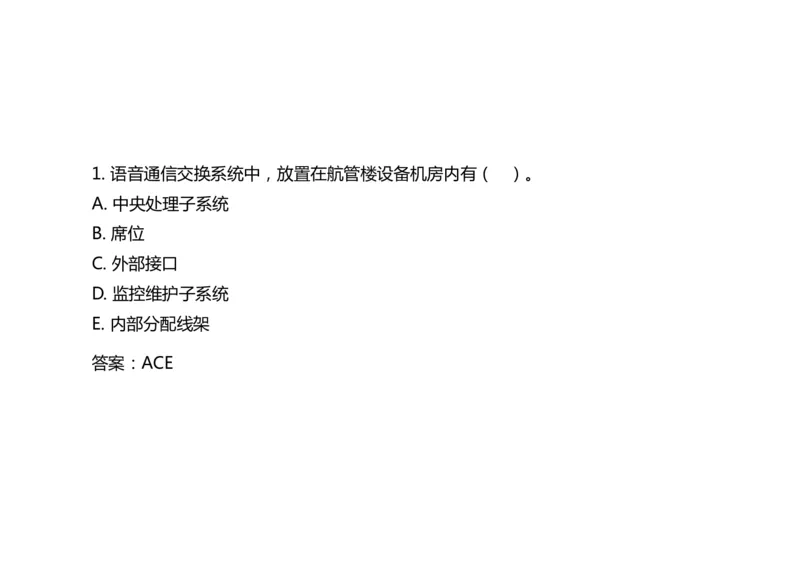

管制室、塔台管制室等席位上。1. 语音通信交换系统中，放置在航管楼设备机房内有（ ）。
A. 中央处理子系统
B. 席位
C. 外部接口
D. 监控维护子系统
E. 内部分配线架

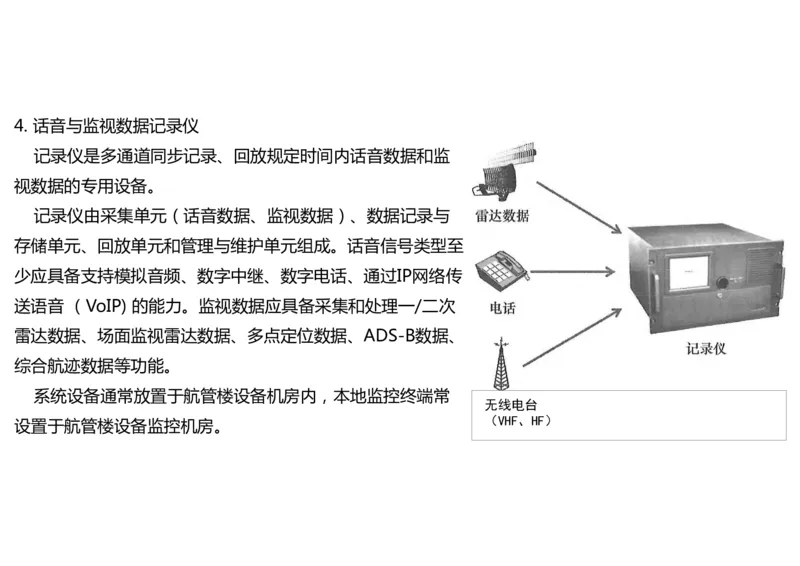

答案：ACE4. 话音与监视数据记录仪
记录仪是多通道同步记录、回放规定时间内话音数据和监
视数据的专用设备。
记录仪由采集单元（话音数据、监视数据）、数据记录与
存储单元、回放单元和管理与维护单元组成。话音信号类型至
少应具备支持模拟音频、数字中继、数字电话、通过IP网络传
送语音 （VoIP) 的能力。监视数据应具备采集和处理一/二次
雷达数据、场面监视雷达数据、多点定位数据、ADS-B数据、
综合航迹数据等功能。
系统设备通常放置于航管楼设备机房内，本地监控终端常
无线电台
（VHF、HF）

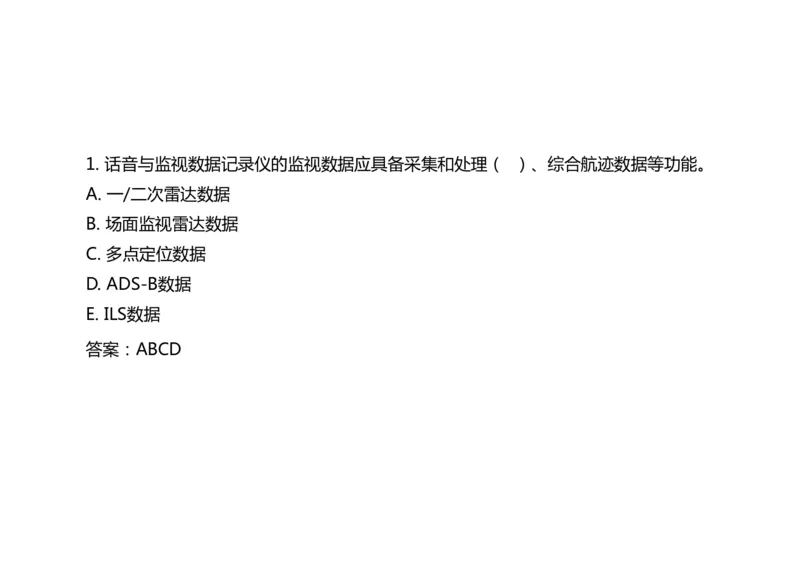

设置于航管楼设备监控机房。1. 话音与监视数据记录仪的监视数据应具备采集和处理（ ）、综合航迹数据等功能。
A. 一/二次雷达数据
B. 场面监视雷达数据
C. 多点定位数据
D. ADS-B数据
E. ILS数据

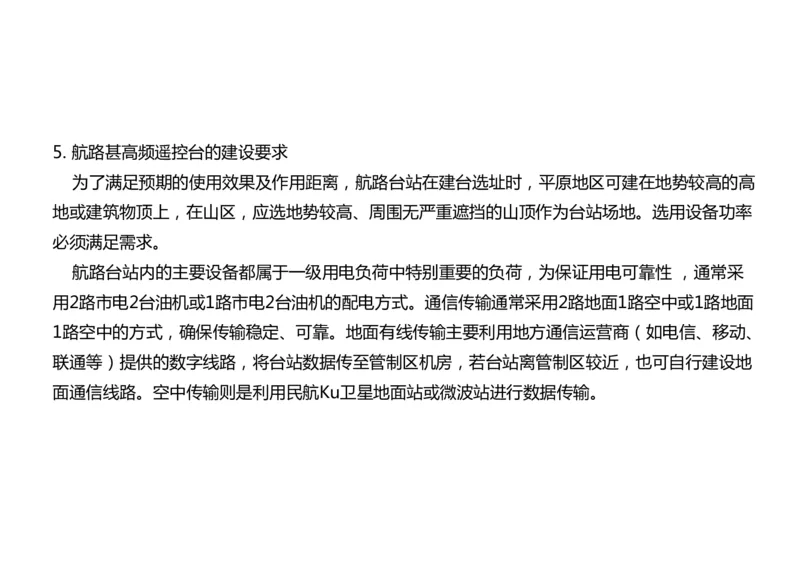

答案：ABCD5. 航路甚高频遥控台的建设要求
为了满足预期的使用效果及作用距离，航路台站在建台选址时，平原地区可建在地势较高的高
地或建筑物顶上，在山区，应选地势较高、周围无严重遮挡的山顶作为台站场地。选用设备功率
必须满足需求。
航路台站内的主要设备都属于一级用电负荷中特别重要的负荷，为保证用电可靠性 ，通常采
用2路市电2台油机或1路市电2台油机的配电方式。通信传输通常采用2路地面1路空中或1路地面
1路空中的方式，确保传输稳定、可靠。地面有线传输主要利用地方通信运营商（如电信、移动、
联通等）提供的数字线路，将台站数据传至管制区机房，若台站离管制区较近，也可自行建设地

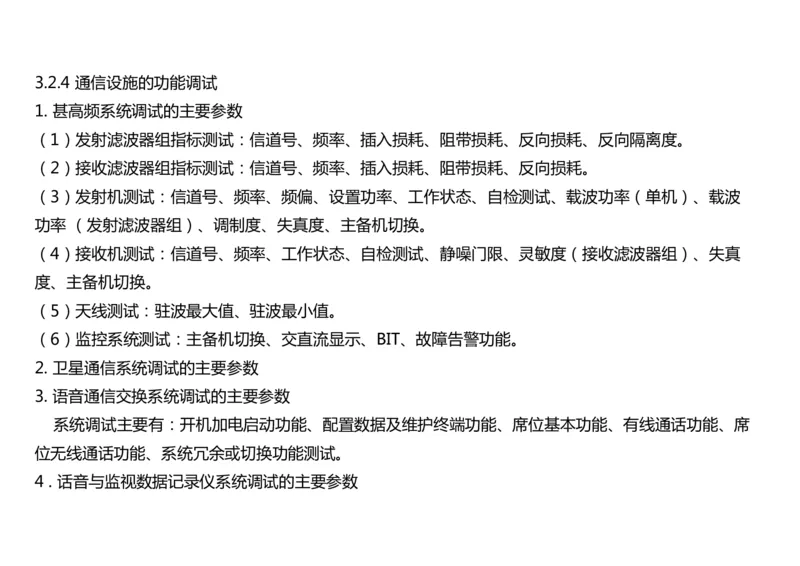

面通信线路。空中传输则是利用民航Ku卫星地面站或微波站进行数据传输。3.2.4 通信设施的功能调试
1. 甚高频系统调试的主要参数
（1）发射滤波器组指标测试：信道号、频率、插入损耗、阻带损耗、反向损耗、反向隔离度。
（2）接收滤波器组指标测试：信道号、频率、插入损耗、阻带损耗、反向损耗。
（3）发射机测试：信道号、频率、频偏、设置功率、工作状态、自检测试、载波功率（单机）、载波
功率 （发射滤波器组）、调制度、失真度、主备机切换。
（4）接收机测试：信道号、频率、工作状态、自检测试、静噪门限、灵敏度（接收滤波器组）、失真
度、主备机切换。
（5）天线测试：驻波最大值、驻波最小值。
（6）监控系统测试：主备机切换、交直流显示、BIT、故障告警功能。
2. 卫星通信系统调试的主要参数
3. 语音通信交换系统调试的主要参数
系统调试主要有：开机加电启动功能、配置数据及维护终端功能、席位基本功能、有线通话功能、席
位无线通话功能、系统冗余或切换功能测试。
4 . 话音与监视数据记录仪系统调试的主要参数
