P61～64 1.5.3 通信用蓄电池的充放电特性
通信行业广泛使用的铅酸蓄电池为免维护的阀控式密封铅酸蓄电池。
磷酸铁锂电池多应用于小型化、分散化、环境恶劣的场景，包括户外、楼道、弱电井
等。
与阀控式铅酸蓄电池相比，磷酸铁锂电池成本高、导电性差、低温性能差。
1. 铅酸蓄电池的主要特点
1）固定型铅酸蓄电池
固定型铅酸蓄电池在安装阶段需要现场配置电解液，维护阶段需要周期性测试电解液
浓度和随时调整硫酸浓度，维护成本偏高，同时，在使用中造成的电解液蒸发也会影响维
护人员的身体健康。

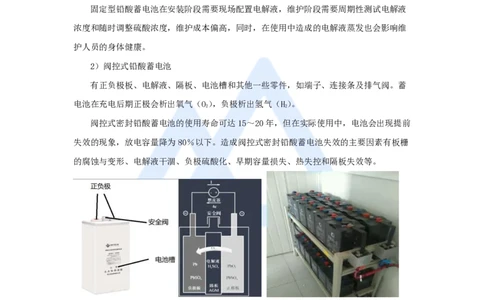

2）阀控式铅酸蓄电池
有正负极板、电解液、隔板、电池槽和其他一些零件，如端子、连接条及排气阀。蓄
电池在充电后期正极会析出氧气（O），负极析出氢气（H）。
2 2
阀控式密封铅酸蓄电池的使用寿命可达15～20年，但在实际使用中，电池会出现提前
失效的现象，放电容量降为80％以下。造成阀控式密封铅酸蓄电池失效的主要因素有板栅
的腐蚀与变形、电解液干涸、负极硫酸化、早期容量损失、热失控和隔板失效等。
2. 铅酸蓄电池的参数及充放电特性
1）主要技术参数
（1）电池电动势（E）
蓄电池在没有负载的情况下测得的正、负极之间的端电压，也就是开路时的正负极端
子电压。
（2）蓄电池的内阻（R）
蓄电池的内阻（R）为（E-U）/I。
1
www.haixue.com嗨学网 | 职业价值点亮者
蓄电池的内阻应包括：蓄电池正负极板、隔板（膜）、电解液和连接物的电阻。
电池的内阻越小，蓄电池的容量就越大。
（3）终了电压（2024单）
是指放电至电池端电压急剧下降时的临界电压。
U ＝1.66V＋0.0175×h，式中h为放电小时率。
终
（4）放电率
放电至终了电压的快慢称之为放电率。放电电流的大小，用时间率和电流率来表示。

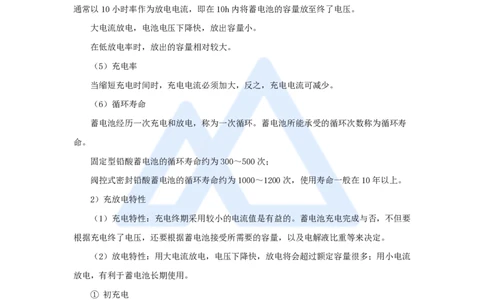

通常以10小时率作为放电电流，即在10h内将蓄电池的容量放至终了电压。
大电流放电，电池电压下降快，放出容量小。
在低放电率时，放出的容量相对较大。
（5）充电率
当缩短充电时间时，充电电流必须加大，反之，充电电流可减少。
（6）循环寿命
蓄电池经历一次充电和放电，称为一次循环。蓄电池所能承受的循环次数称为循环寿
命。
固定型铅酸蓄电池的循环寿命约为300～500次；
阀控式密封铅酸蓄电池的循环寿命约为1000～1200次，使用寿命一般在10年以上。
2）充放电特性
（1）充电特性：充电终期采用较小的电流值是有益的。蓄电池充电完成与否，不但要
根据充电终了电压，还要根据蓄电池接受所需要的容量，以及电解液比重等来决定。
（2）放电特性：用大电流放电，电压下降快，放电将会超过额定容量很多；用小电流
放电，有利于蓄电池长期使用。
① 初充电
固定型铅酸蓄电池在现场进行；阀控式密封铅酸蓄电池在电池出厂前在工厂采用连接
成电池组或单体状态进行。
② 均衡充电
因蓄电池在使用过程中，有时会产生密度、容量、电压等不均衡的情况，应进行均衡
充电，使电池都达到均衡一致的良好状态。均衡充电一般要定期进行。出现放电过量造成
终了电压过低、放电超过容量标准的10%、经常充电不足造成极板处于不良状态、电解液
里有杂质、放电24h未及时补充电、市电中断后导致全浮充放出近一半的容量等情况时，
2
www.haixue.com嗨学网 | 职业价值点亮者
都要随时进行均衡充电。
3. 磷酸铁锂电池的主要参数及特性
1）主要参数
（1）单体电压：单体标称电压3.2V。放电截止电压2.0V。
（2）额定容量：标称电压48V的磷酸铁锂电池组的额定容量，是指环境温度为25±
2℃，电池组10小时率放电至终止电压（43.2V）所应提供的电量。

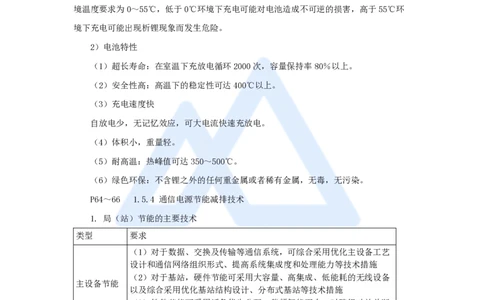

（3）工作温度范围：磷酸铁锂电池放电时的环境温度要求为-10～55℃，充电时的环
境温度要求为0～55℃，低于0℃环境下充电可能对电池造成不可逆的损害，高于55℃环
境下充电可能出现析锂现象而发生危险。
2）电池特性
（1）超长寿命：在室温下充放电循环2000次，容量保持率80％以上。
（2）安全性高：高温下的稳定性可达400℃以上。
（3）充电速度快
自放电少，无记忆效应，可大电流快速充放电。
（4）体积小，重量轻。
（5）耐高温：热峰值可达350～500℃。
（6）绿色环保：不含锂之外的任何重金属或者稀有金属，无毒，无污染。
P64～66 1.5.4 通信电源节能减排技术
1. 局（站）节能的主要技术
类型 要求
（1）对于数据、交换及传输等通信系统，可综合采用优化主设备工艺
设计和通信网络组织形式、提高系统集成度和处理能力等技术措施
（2）对于基站，硬件节能可采用大容量、高集成、低能耗的无线设备
主设备节能
以及综合采用优化基站结构设计、分布式基站等技术措施
（3）软件节能可采用话务优先分配、载频智能下电、时隙级功放关断
等技术措施
类型 要求
空调设备
采用新型空调节能技术、使用节能型空调、合理选择送风方式等实现节能
节能
须重视机房朝向、通风等条件，严格控制机房体型系数和窗墙比例，采取有效
建筑及
措施减少机房外墙面、屋面、楼层面、外门窗等外围护结构的能量散失。此
照明节能
外，采用荧光灯、LED灯、节能灯、金卤灯等节能型灯具也可有效节约能源
3
www.haixue.com嗨学网 | 职业价值点亮者
2. 电源节能的主要技术
2）电源设备状态调整
（1）模块智能休眠
（2）蓄电池削峰填谷
利用峰谷电价差，通过合理的充放电控制策略，充分发挥蓄电池组的储能特性。
低谷时段时，市电通过开关电源直接给负载供电，同时给蓄电池组充电；高峰时段
时，市电仅通过开关电源给负载供电，蓄电池组处于备用状态，不充电也不放电；当处在
尖峰时段时，开关电源停止供电，全部由蓄电池组向负载供电。

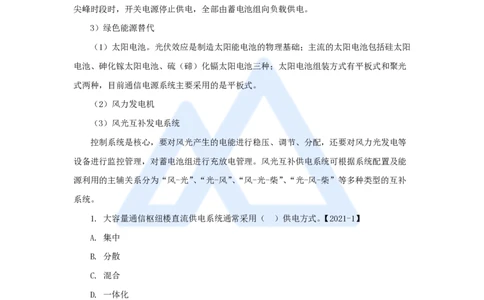

3）绿色能源替代
（1）太阳电池。光伏效应是制造太阳能电池的物理基础；主流的太阳电池包括硅太阳
电池、砷化镓太阳电池、硫（碲）化镉太阳电池三种；太阳电池组装方式有平板式和聚光
式两种，目前通信电源系统主要采用的是平板式。
（2）风力发电机
（3）风光互补发电系统
控制系统是核心，要对风光产生的电能进行稳压、调节、分配，还要对风力光发电等
设备进行监控管理，对蓄电池组进行充放电管理。风光互补供电系统可根据系统配置及能
源利用的主辅关系分为“风-光”、“光-风”、“风-光-柴”、“光-风-柴”等多种类型的互补
系统。
1. 大容量通信枢纽楼直流供电系统通常采用（ ）供电方式。【2021-1】
A. 集中
B. 分散
C. 混合
D. 一体化
【答案】B
【解析】分散供电方式：在大容量的通信枢纽楼，由于所需的供电电流过大，集中供
电方式难以满足通信设备的要求，因此，采用分散供电方式为负载供电。直流供电系统分
楼层设置，也可以按各通信系统设置多个直流供电系统。交流供电系统仍采用集中供电方
式。
2.（2021年案例一）某工程公司承揽了一项通信工程，主要工作内容包括光缆施工、
基站和电源设备安装测试。本工程安装的电源设备面板排列如图所示。
4
www.haixue.com嗨学网 | 职业价值点亮者
【问题】开关电源设备安装时，交流引入、无线设备-48V电源线、工作接地、保护接
地应分别连到哪个区域？
【答案】分别接VI区、III区、II区、I区
3. 设备金属外壳接地属于（ ）。【2023-8】
A. 工作接地
B. 保护接地
C. 防雷接地
D. 联合接地
【答案】B
【解析】1）交流工作接地可保证相间电压稳定。
2）直流工作接地可保证直流通信电源的电压为负值。
3）保护接地可避免电源设备的金属外壳因绝缘受损而带电。
4）防雷接地可防止因雷电瞬间过压而损坏设备。
5
