夜雨聆风前言：
本文向您介绍08年至今，所有捷豹路虎原厂指定的诊断软件、电脑、车辆通讯接口以及它们所支持的车型，简要介绍安装方法及日常维护。
一、诊断电脑

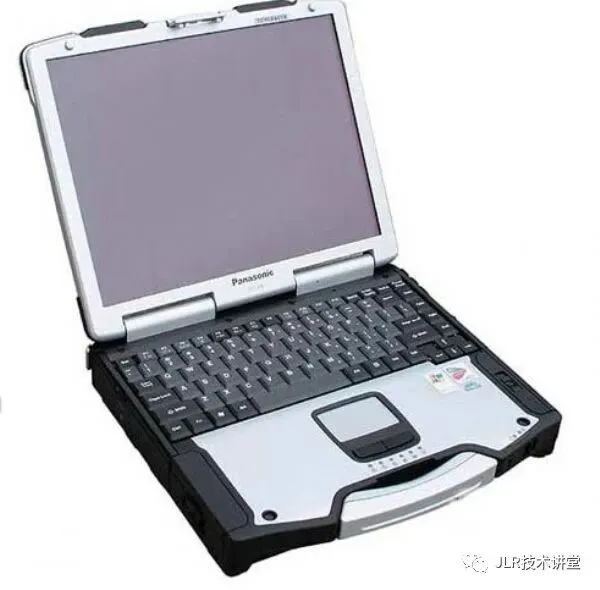

1、松下CF-19 & CF52：
支持XP & win7系统。用于安装早期的IDS、SDD（低版本）、PF（低版本）诊断系统。目前已被厂方淘汰（2019年1月）

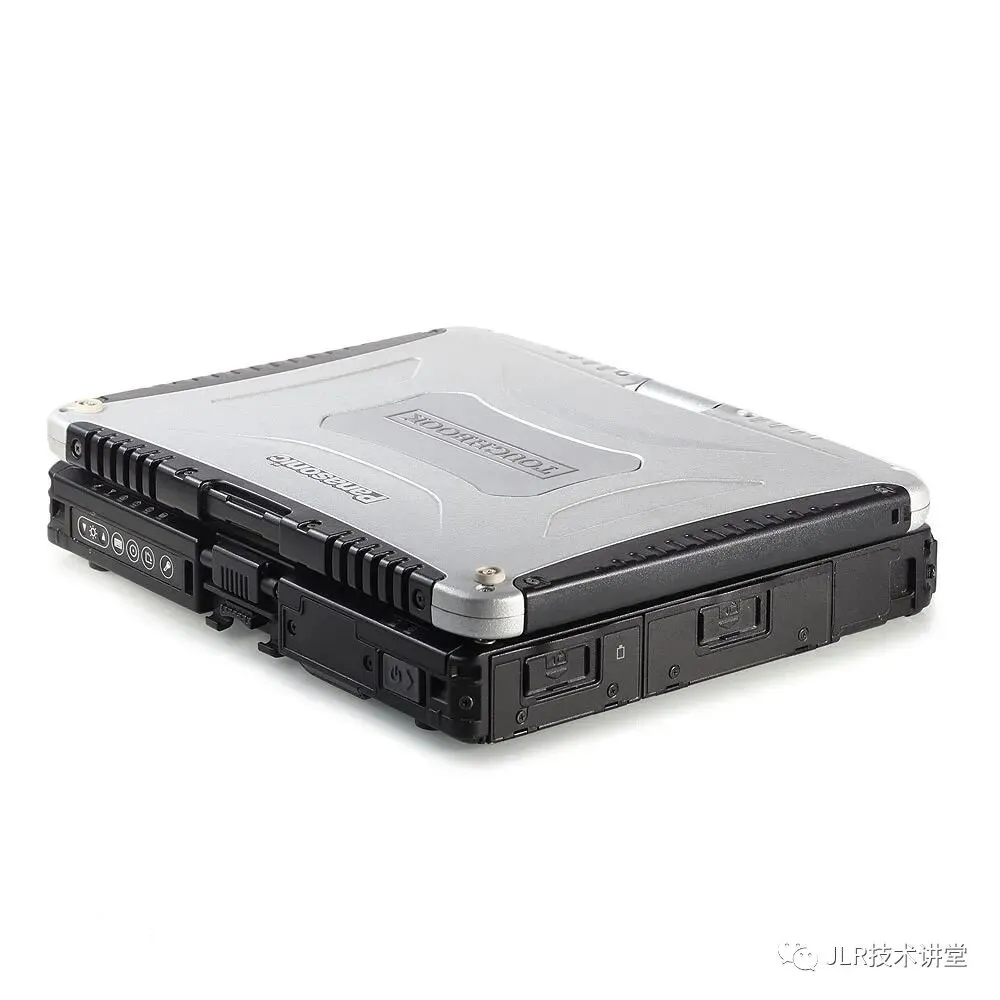

CF19

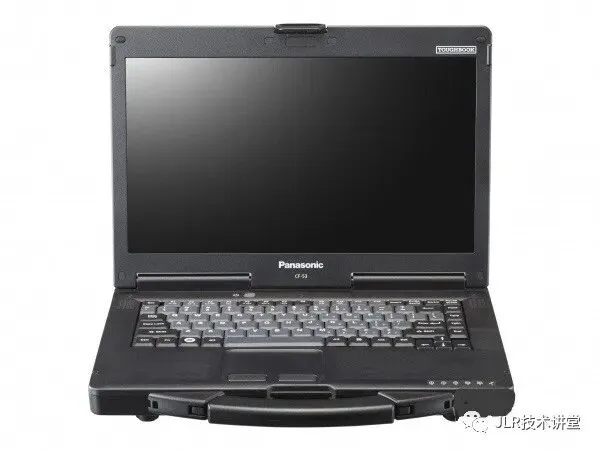

2、松下CF53
支持win7 & win10系统。用于安装当下SDD（当前最新版本）、PF（当前最新版本）诊断系统、TOPIX云诊断。（2018年2月推出，即将淘汰）
CF-53

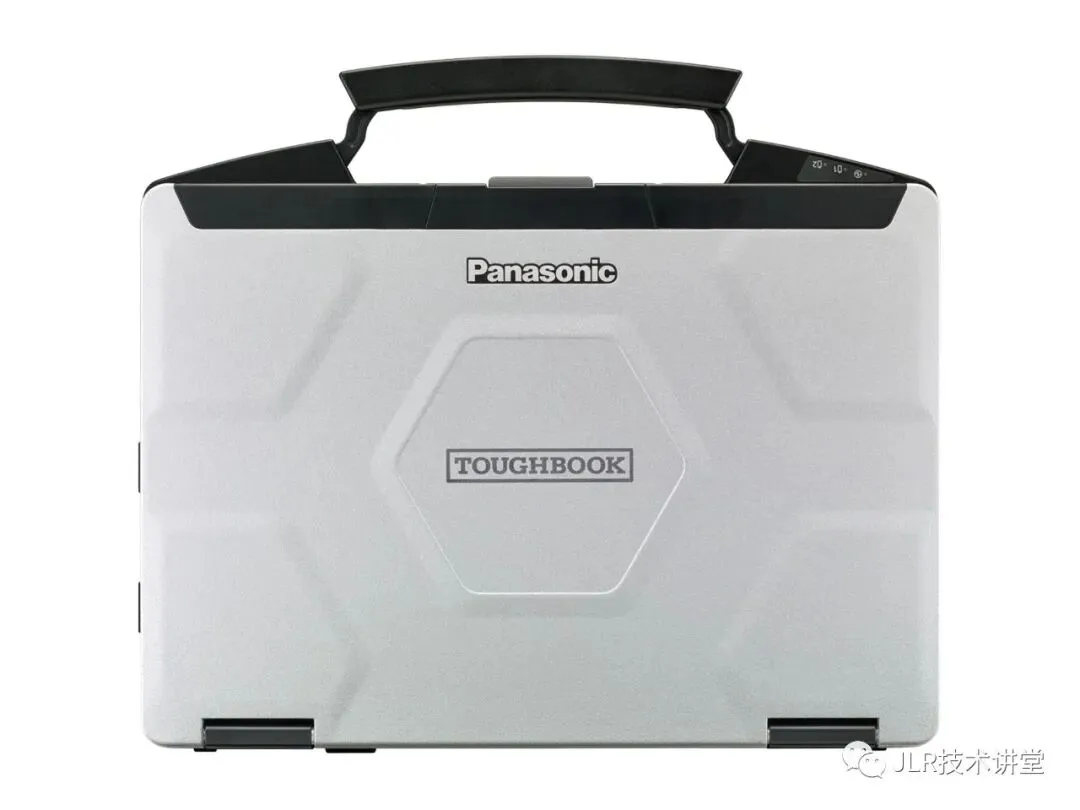

3、松下CF54：
支持win7 & win10系统。用于安装当下SDD（当前最新版本）、PF（当前最新版本）、TOPIX云诊断（DDA）诊断系统。（2018年2月-）

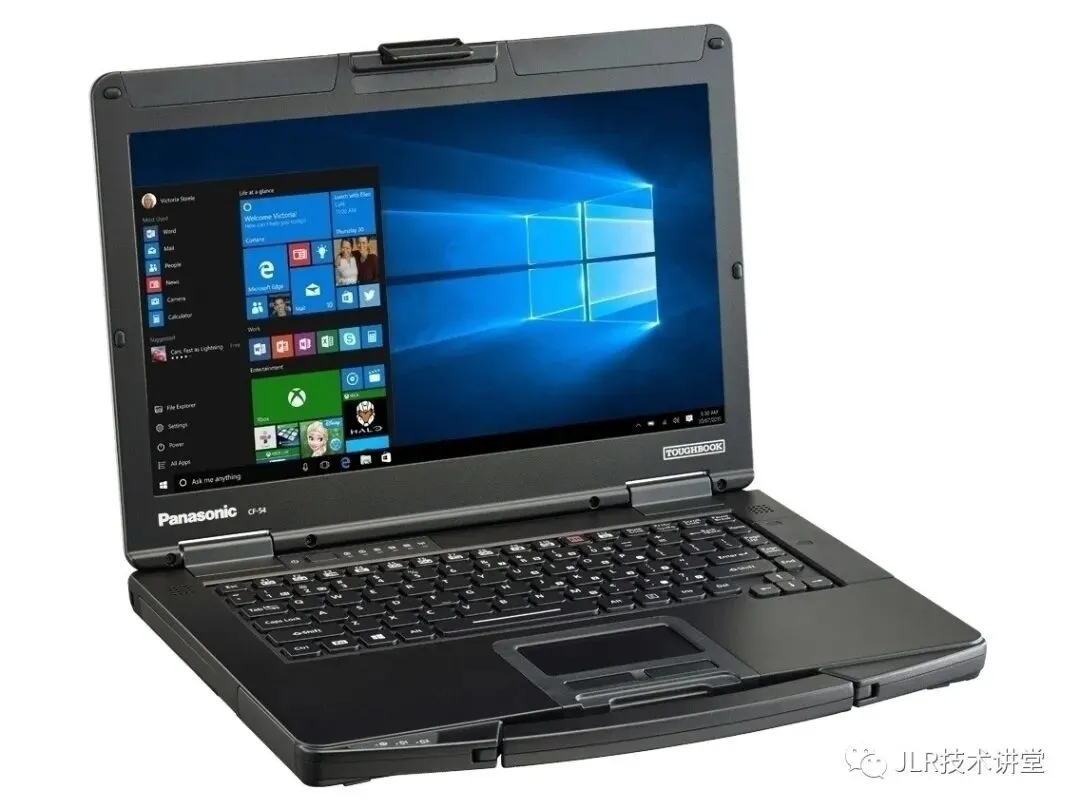

CF-54

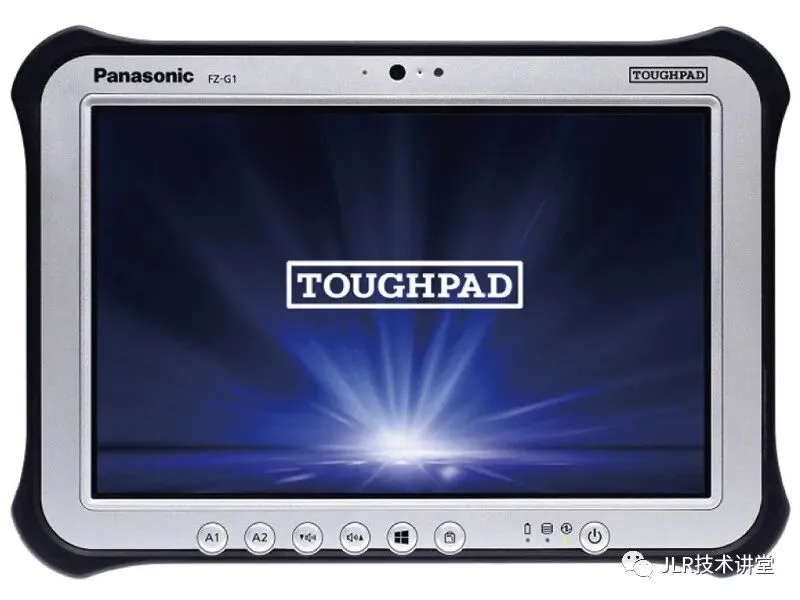

4、松下FZ-G1：
支持win7 & win10系统。用于安装当下SDD（当前最新版本）、PF（当前最新版本）、TOPIX云诊断（DDA）诊断系统。（2018年2月-）
FZ-G1

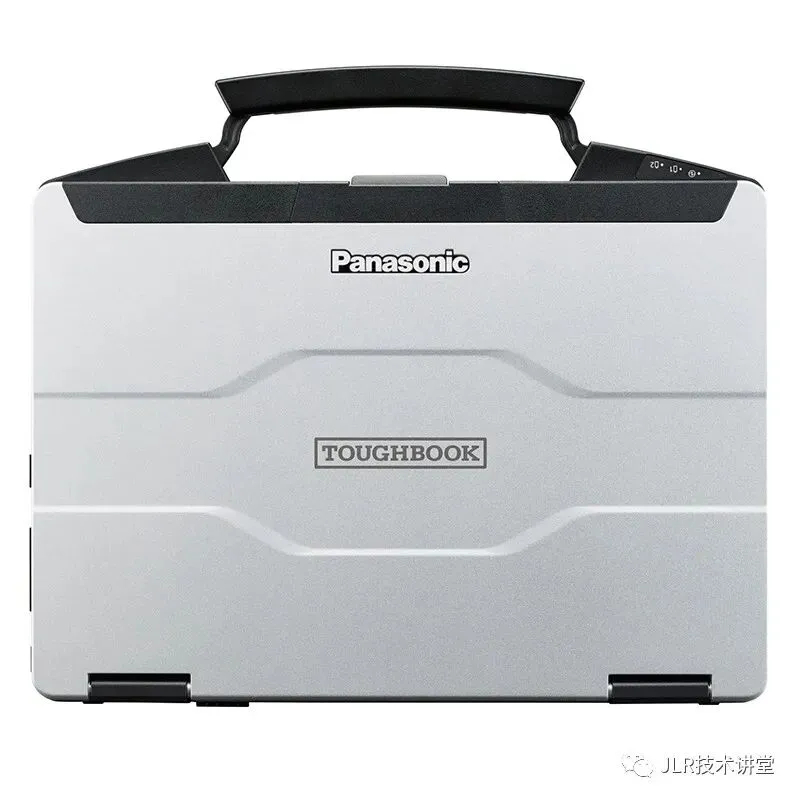

5、松下FZ-55：
支持win10系统。用于安装当下SDD（当前最新版本）、PF（当前最新版本）、TOPIX云诊断（DDA）诊断系统。（即将推出）

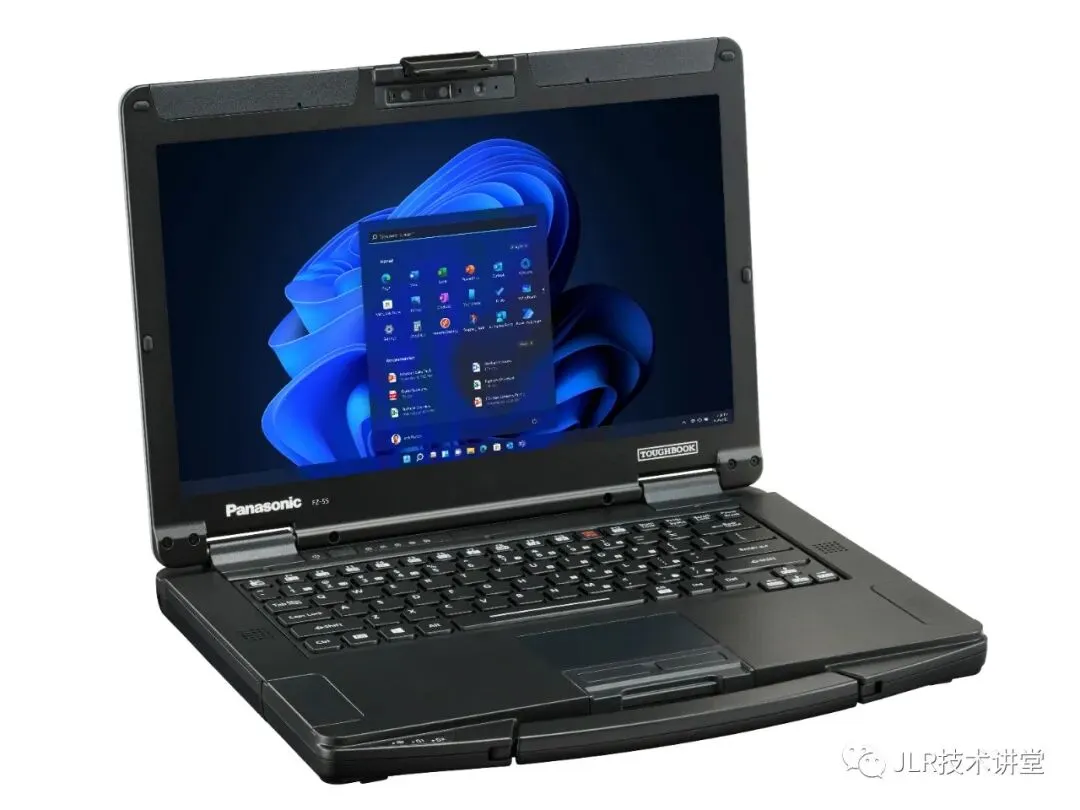

FZ-55
二、通讯接口
1、硬件
| 名称&通讯协议 | 支持的诊断软件 |
| ①、VCM（Vehicle Communication Module） | SDD（已淘汰） |
| ②、i-VIEW J2534 | SDD |
③、Diagnostic Associates (DA) J2534 DA-Dongle | SDD |
④、Diagnostic Associates (DA) J2534 DA-VINA2 | SDD |
⑤、Diagnostic Associates (DA) J2534 DA-ST512 | SDD |
⑥、Diagnostic Associates (DA) J2534 DA-VINA3 | SDD |
| ⑦、Drew Tech Mongoose Pro JLR J2534 | SDD（已淘汰） |
| ⑧、JLR VCI J2534 | SDD |
| ⑨、BOSCH互联网协议诊断 (DoIP) | PATHFINDER |

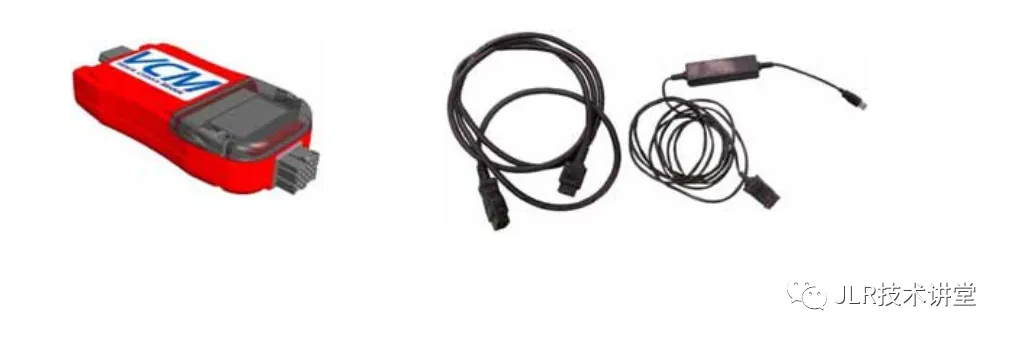

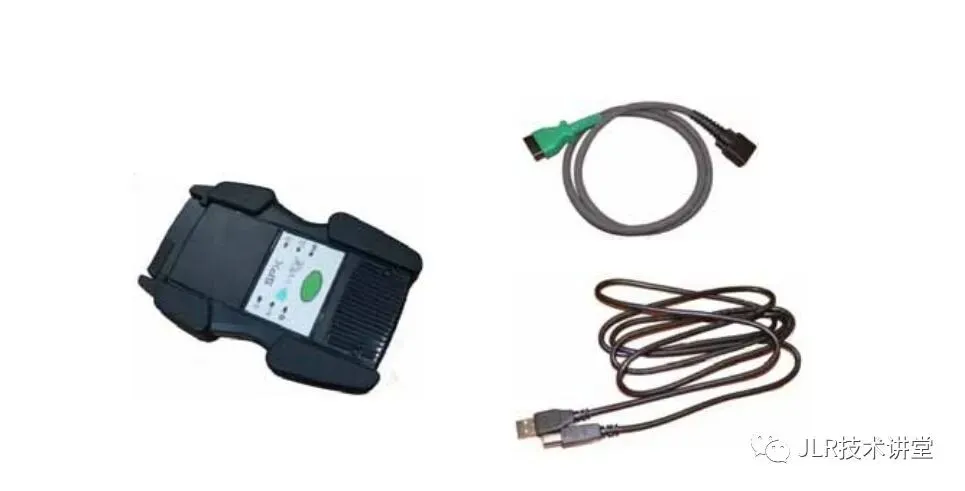

VCM
i-VIEW

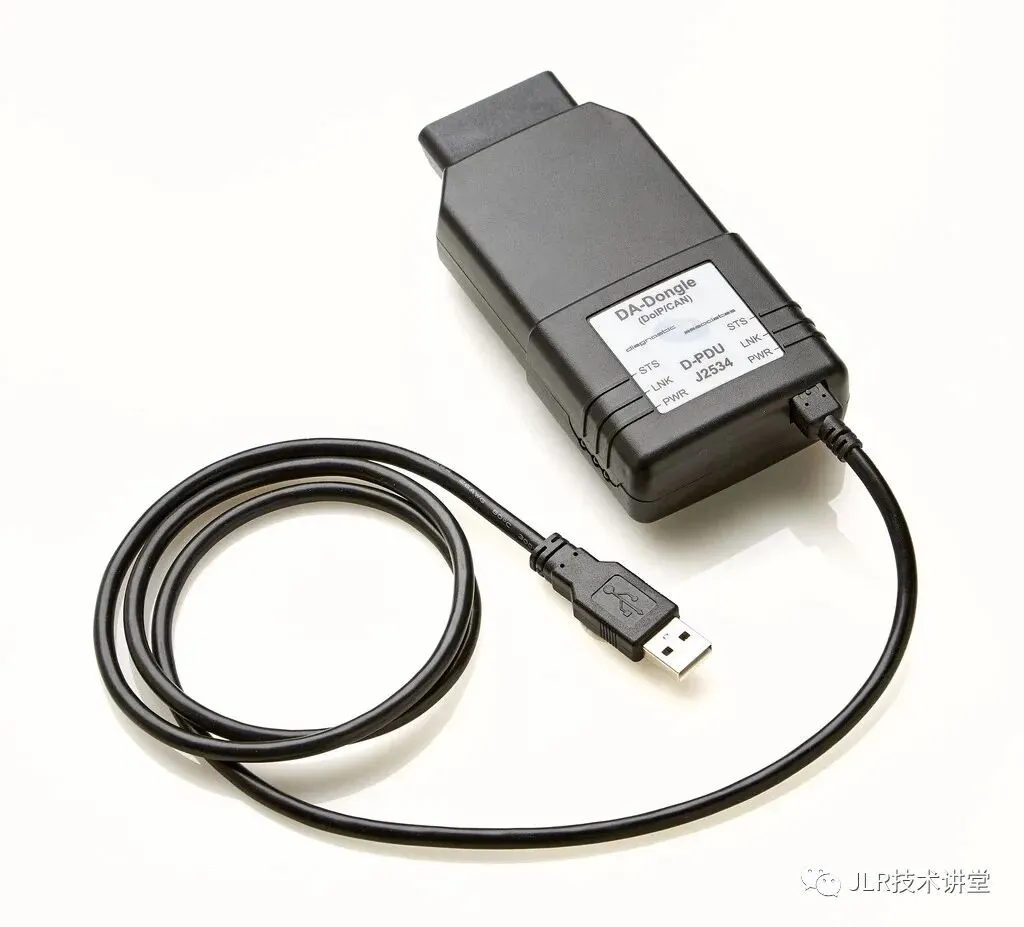

DA-Dongle

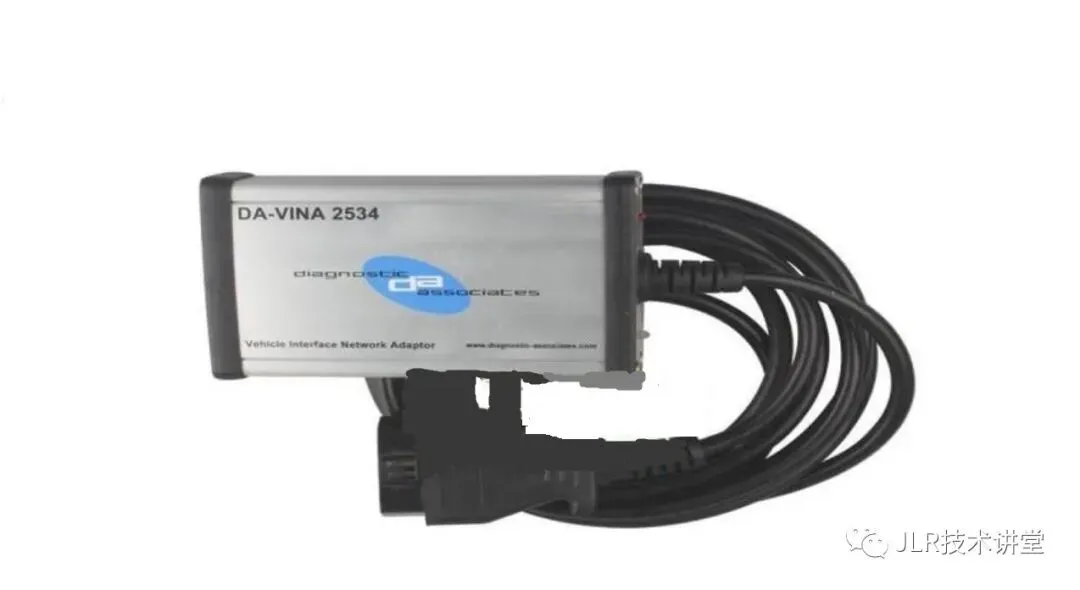

DA-VINA系列

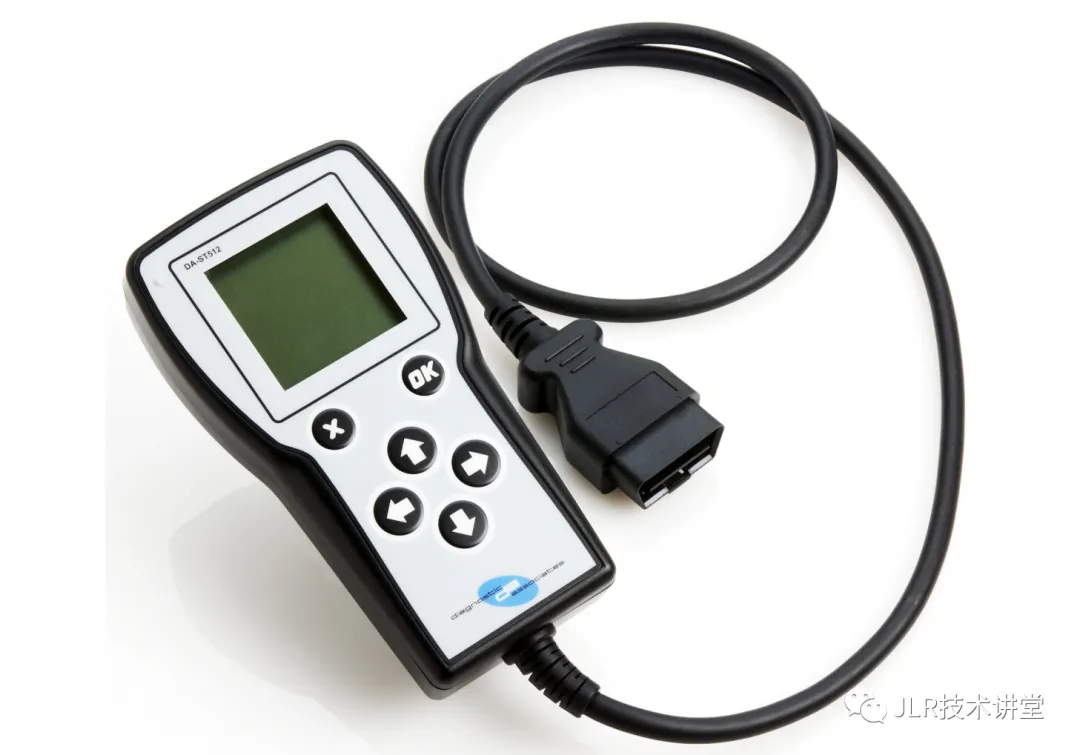

DA-ST512

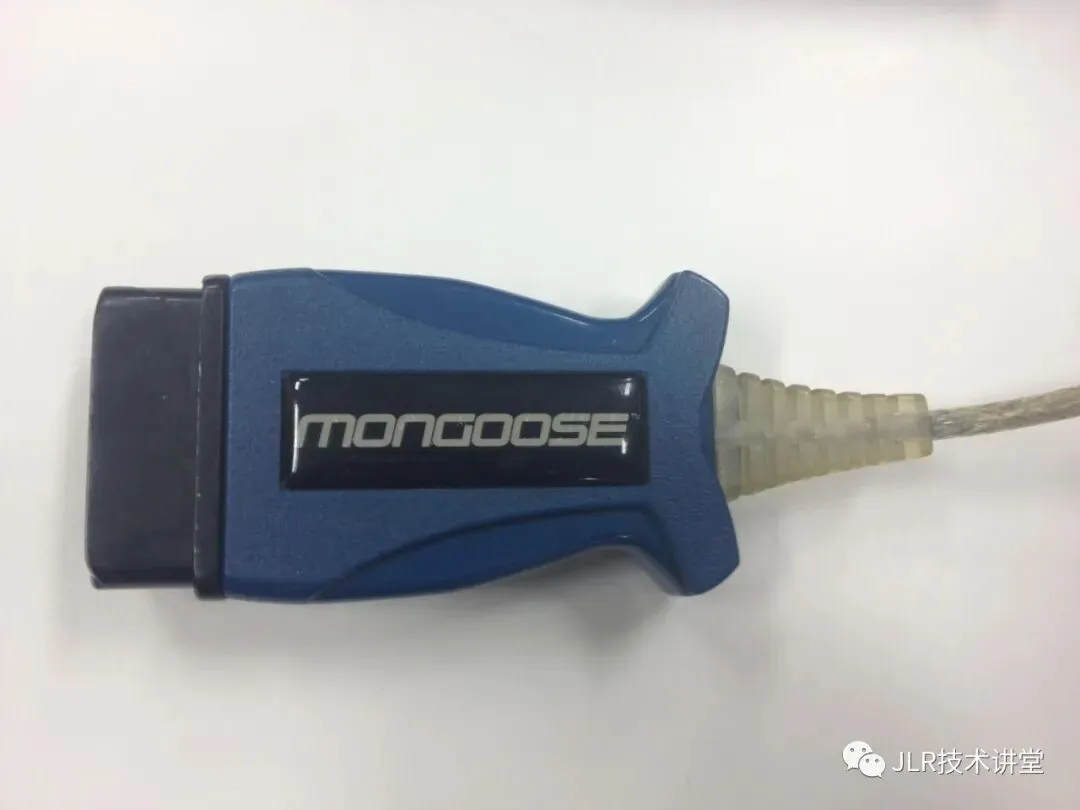

Drew Tech Mongoose Pro

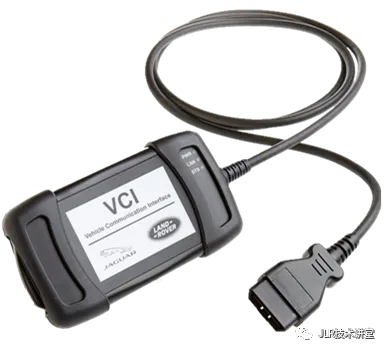

JLR VCI
BOSCH互联网协议诊断
2、驱动程序
以上设备使用均需驱动程序支持，有些集成在诊断系统中，可以根目录下运行，有些随设备自带软件包。
三、诊断软件
1、IDS
Integrated Diagnostic System（集成诊断系统）。主要用于诊断捷豹路虎2010年款之前的车辆。目前SDD已经兼容了该系统，使用SDD诊断时，系统会自动跳转。
2、SDD
Symptom Driven Diagnostic（症状驱动诊断系统）用于诊断2010年—2017&2018年款的捷豹路虎车型。具体如下表：
| 车型 | 年款 |
| 揽胜（L405） | 2013（含）-16（含） |
| 揽运（L494） | 2014（含）-16（含） |
| 发现4&发现3（L319） | 全系 |
| 神行者2（L359） | 全系 |
| 极光（L538） | 2017及之前（17款仅限2.0GTDI的发动机） |
| 发神（L550） | 2017及之前（17款仅限2.0GTDI的发动机） |
| 揽胜（L322） | 全系（2012及之前） |
| 揽运（L320） | 全系（2013及之前） |
| 捷豹XJL（X351） | 全系 |
| 捷豹XF（X250） | 全系（2015及之前） |
| 捷豹XFL（X260） | 2017及之前（17款仅限2.0GTDI的发动机） |
| 捷豹XE/XEL（X760） | 2017及之前（17款仅限2.0GTDI的发动机） |
| 捷豹F-PACE（X761） | 2017及之前（17款仅限2.0GTDI的发动机） |
| 捷豹F-TYPE（X152） | 2017及之前车型 |
3、PF
PATHFINDER，探路者。使用互联网通讯协议（DOIP），除了支持诊断上述SDD以外年款的车型，还支持以下车型：
| 车型 | 年款 |
| 新发现（L462） | 全系 |
| 星脉（L560） | 全系 |
| 极光（L538） | 18-20（含） |
| 发神（L550） | 18-20（含） |
| 捷豹E-PACE（X540） | 18-20（含） |
| 捷豹I-PACE（X590） | 全系 |
4、TOPIx Cloud Diagnostics（DDA）
TOPIX云诊断。此系统是捷豹路虎开发的最新诊断软件是基于网路的诊断方案，无需安装内存较大的软件客户端或安装程序，只要安装内存很小的客户端（诊断入口程序）即可。同时也无需技术人员手动更新，此系统始终保持最新的软件状态。TOPIX云诊断，将逐步取代探路者，支持诊断探路者目前支持的所有车型。并且随着软件开发逐渐成熟，JLR将会屏蔽大部分探路者支持的车型，而强制改用TOPIX云诊断。（关于云诊断的详细介绍，请参考公众号内相关章节）
四、软件安装
本节将向您简要说明SDD、PF、TOPIX云诊断的安装说明。（平台会在以后的文章中推出，关于三者的详细使用说明、维护方法、以及常见的系统故障解决方案。）
1、SDD
目前SDD最新版本为162，安装程序可以在官网免费下载。网址：https://topix.landrover.jlrext.com/topix/vehicle/lookupForm

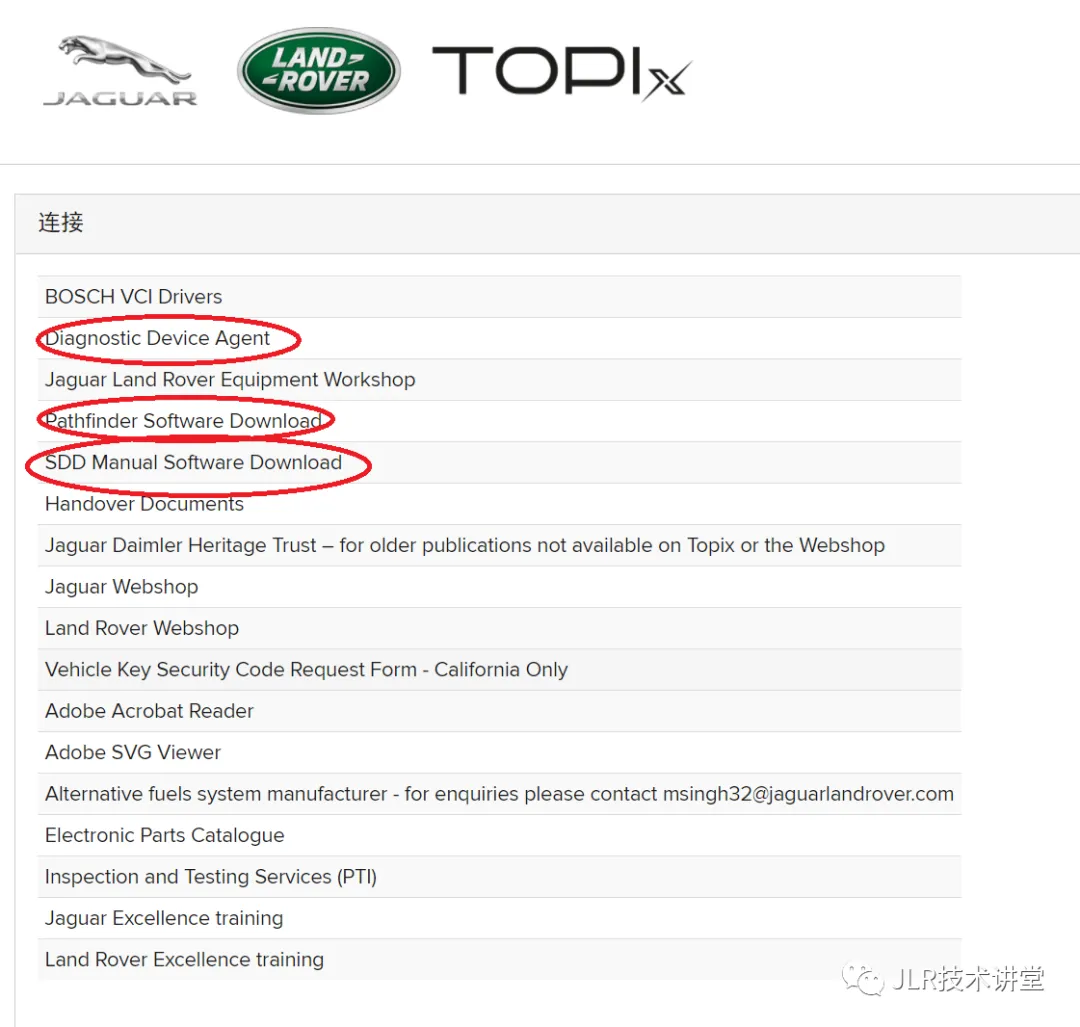

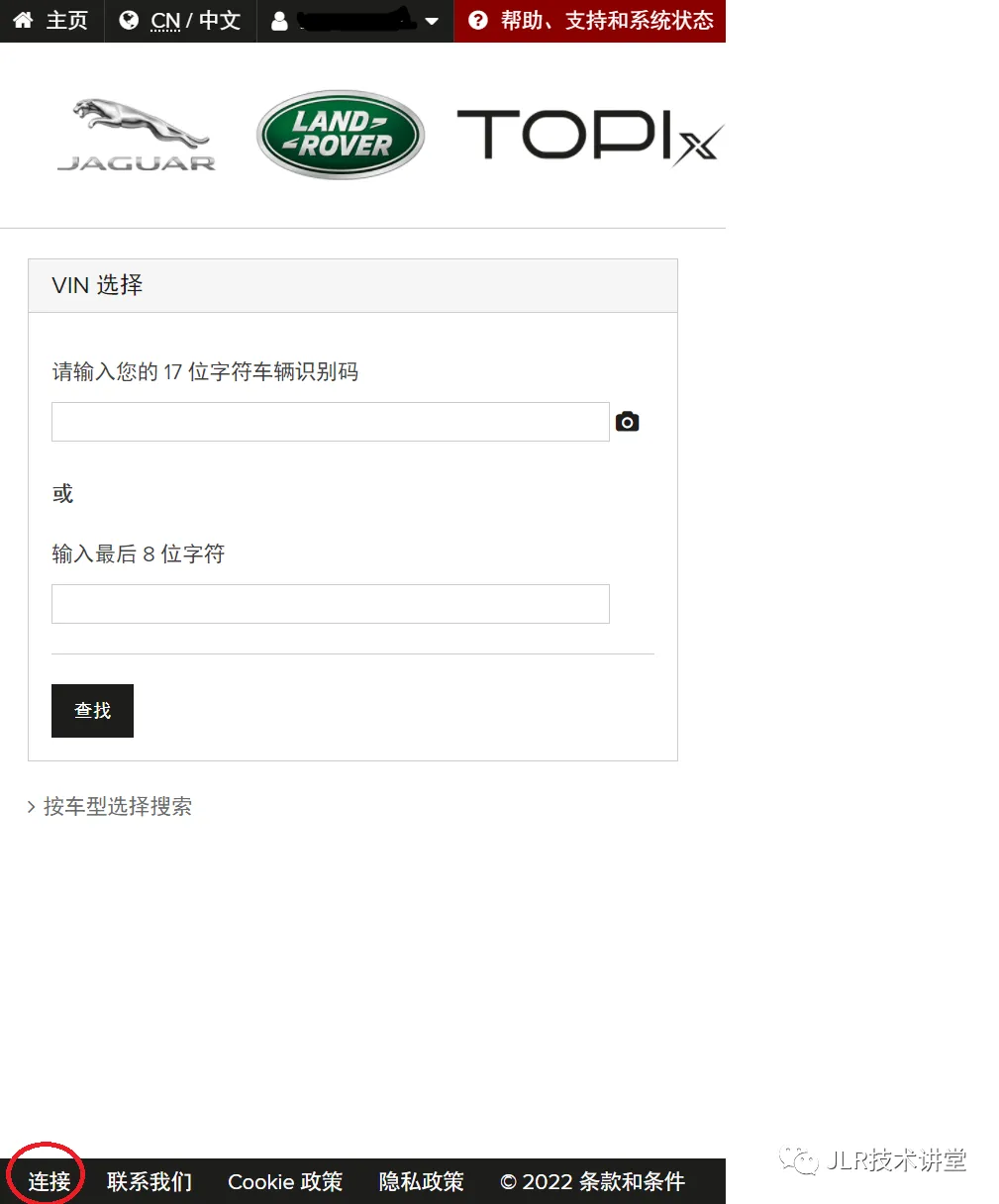

打开网站首页，点击左下角连接
从上到下依次为：
TOPIX云诊断客户端、探路者安装程序、SDD安装程序。单击下载即可。
目前上述软件都兼容win10操作系统。软件安装前，还需对系统进行设置：安装微软常用vc运行库、关闭防火墙、关闭系统自带的所有杀毒软件，C盘空间推荐大小350G。
2、PF
下载上述第二个软件到桌面，右键单击以管理员身份运行，按照电脑提示安装即可。安装完毕后会自动运行软件更新，此时关闭后台的启动程序，保持网络畅通，等待系统完成更新即可。
3、云诊断
下载上述第一个软件到桌面，直接运行安装即可。
完结！
