AI·用小龙虾设计文丘里管案例:参数计算和3D生成

背景：

探索用小龙虾画图，今天带来一个真实的案例，用小龙虾设计文丘里管案例：参数计算和3D生成

正文：

以下是小龙虾自己总结的调试过程：

AI 辅助设计实战：文丘里管
从零到三个规格的全过程

使用 WPS 灵犀 + CadQuery 的完整迭代记录
共 13 个版本，历时约 1.5 小时

一、需求与初始设计（v1）

初始需求很简单：

绘制文丘里管图纸 STP，壁厚 3mm，入口直径分别是 60，总长度 300，其余参数请自行确定。

AI 根据经典文丘里管设计规范确定了以下参数：

参数	数值	说明
入口直径	60 mm	指定
喉部直径	30 mm	收缩比 4:1
扩散段出口直径	45 mm	出口面积约为入口的 56%
壁厚	3 mm	恒壁厚
总长度	300 mm	指定
入口段	90 mm	总长 30%
收缩段	75 mm	总长 25%，余弦曲线过渡
喉部段	60 mm	总长 20%
扩散段	75 mm	总长 25%，余弦曲线过渡

v1 顺利生成，模型体积约 145,407 mm³。代码核心逻辑是将文丘里管的内壁和外壁轮廓分成若干段，在 XZ 截面上分别用lineTo 和revolve(360) 生成旋转体，再通过布尔减（cut）得到空心管。收缩段和扩散段采用余弦曲线插值平滑过渡，确保流体流动无突变。

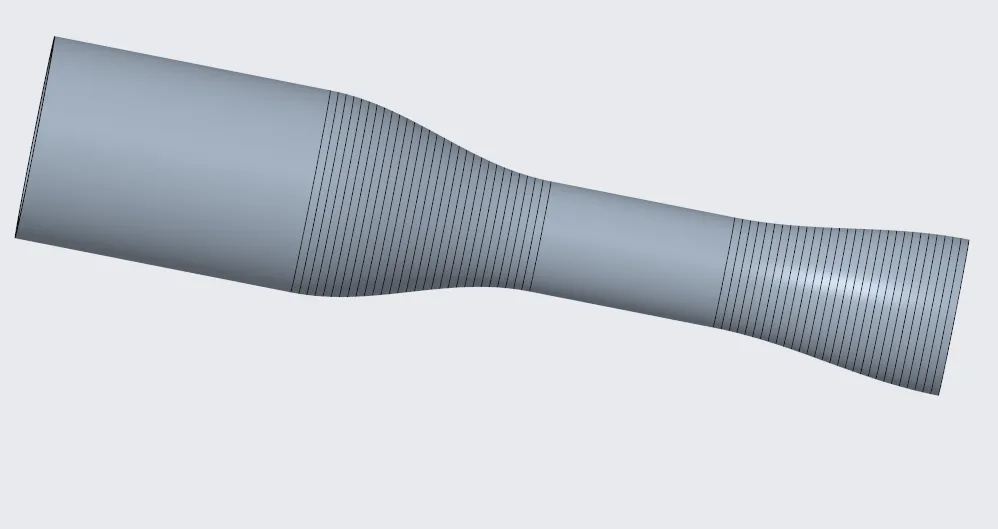

图 1 | v1 文丘里管初始模型 — 入口段、收缩段、喉部段、扩散段

核心代码片段如下：

v1 核心命令 - 旋转成型# 在 XZ 截面上绘制轮廓并旋转
wp = cq.Workplane("XZ")
    .moveTo(0, r_inlet)
    .lineTo(L_inlet, r_inlet)
    .spline([...])  # 收缩段余弦曲线
    .lineTo(X2, r_throat)
    ...
    .close()
inner_solid = wp.revolve(360, (0, 0, 0), (1, 0, 0))

# 外壁 cut 内壁 = 空心管
venturi = outer_solid.cut(inner_solid)

二、连接管接口的曲折之路（v2 ~ v7）

这是本次设计中最曲折的章节。仅仅一个"连接管接口"的添加，经历了 6 个版本的反复迭代，才最终找到正确的布尔运算策略。

2.1 需求变更

喉部增加一个连接管接口，内径 20，壁厚 3，长度 50，与文丘里管主路径联通。

2.2 v2 ~ v3：穿透 + 清理方案（失败）

AI 的策略是：

先构建空心文丘里管主体
用圆柱在喉部壁上"开孔"
单独构建连接管，与主体 union
用圆柱"清理"多余实体

结果：缝隙没有补好，而且内部多了实体。

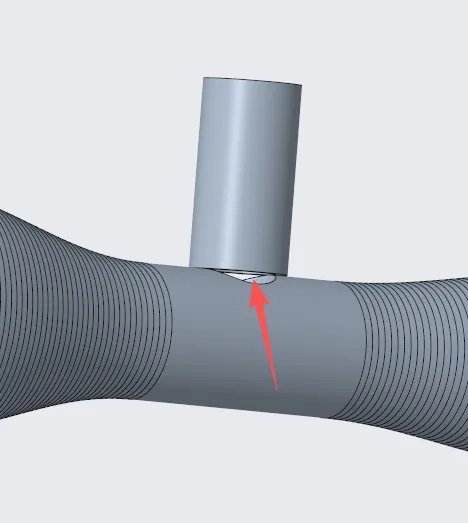

图 1 | 连接管底部与喉部之间的缝隙（红色箭头）

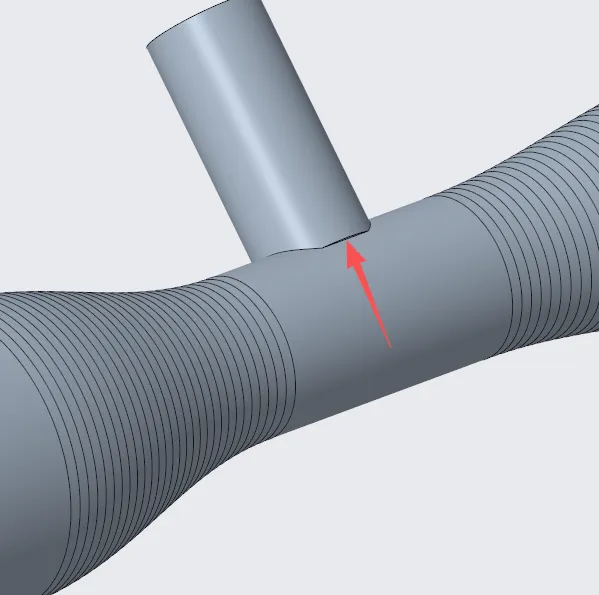

图 1 | v3 缝隙仍然存在

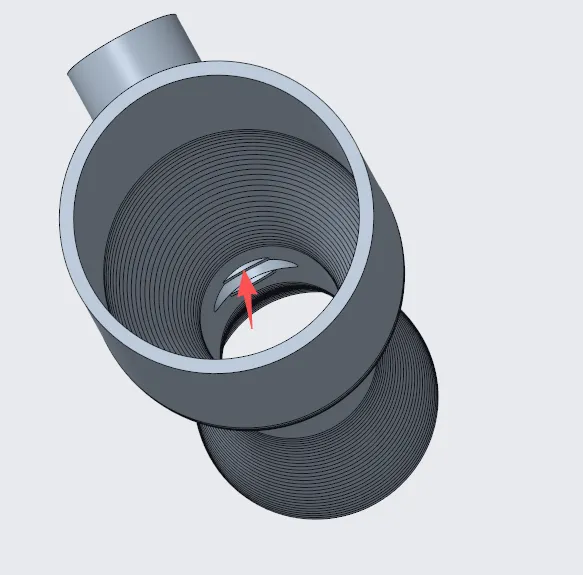

图 1 | v3 内部残留的薄片状多余实体

v3 命令 - 穿透式套筒（失败）# 连接管从喉部内壁内侧 0.5mm 开始
nozzle_y0 = D_throat_r - 0.5
nozzle_len = wall_t + 1 + L_nozzle  # 56mm

nozzle_outer_cyl = cq.Solid.makeCylinder(
    r_nozzle_out, nozzle_len,
    cq.Vector(nozzle_x, nozzle_y0, 0),
    cq.Vector(0, 1, 0))
nozzle_inner_cyl = cq.Solid.makeCylinder(
    r_nozzle_in, nozzle_len + 1,
    cq.Vector(nozzle_x, nozzle_y0 - 0.5, 0),
    cq.Vector(0, 1, 0))
nozzle_solid = cq.Workplane("XY")
    .add(nozzle_outer_cyl)
    .cut(cq.Workplane("XY").add(nozzle_inner_cyl))

问题分析：多次union和cut的布尔运算产生了曲面交叉残片，表现为缝隙和内部多余薄片。

2.3 v4：内芯 Union 方案（失败）

改变策略：将连接孔圆柱与主管道内芯先 union，再整体 cut。意图是让连接孔成为内芯的一部分，一步成型。

结果：只有孔，没有接头了。连接管外壁圆柱没有被包含在外壳中。

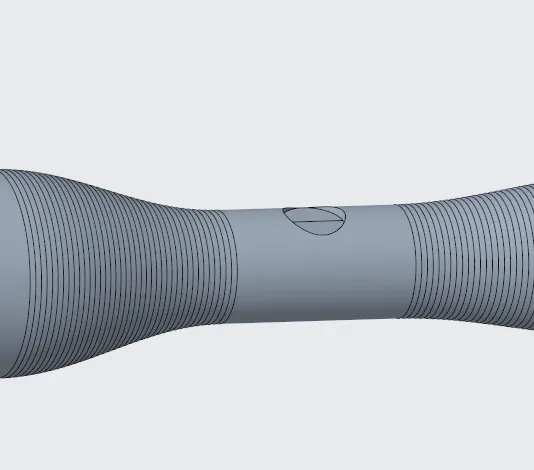

图 1 | v4 只剩孔洞，连接管实体消失

2.4 v5：内外壳各自 Union 方案（失败）

进一步完善：外壳 = 主管道外壁 + 连接管外壁；内芯 = 主管道内芯 + 连接孔芯；然后外壳.cut(内芯)。

结果：又回到第一个错误版本，缝隙依旧。连接管外壁圆柱（半径 13mm）与喉部外壁旋转面（半径 18mm）之间仍存在间隙。

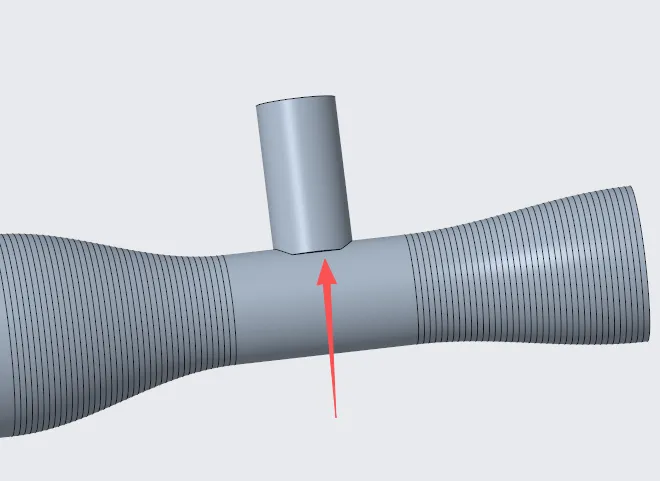

图 1 | v5 连接管底部缝隙仍未消除

2.5 v6：修正起始位置（失败）

发现连接管外径（26mm）远小于喉部内径（60mm），之前所有版本错误地从喉部外壁面起始。改为从喉部内壁面起始。

结果：仍然有缝隙。因为连接管底面是平面，喉部壁面是旋转曲面，平面与曲面之间无法完全贴合。

图 1 | v6 连接管底面平面与喉部曲面之间的间隙

2.6 v7：最终解决方案（成功）

经过 6 次失败，AI 终于找到了正确的策略：

核心思路：连接管外壁圆柱从喉部中心轴（Y=0）开始，穿过整个壁厚区域向上延伸。这样外壳 union 后，连接管在壁厚区域（Y=15~18mm）有充分的体积重叠。cut后自然在壁厚处形成穿孔。

v7 核心命令 - 一次 Cut 成型（成功）# 连接管外壁：从喉部中心轴 (Y=0) 向上延伸
nozzle_out_cyl = cq.Solid.makeCylinder(
    r_nozzle_out,  # 13mm
    r_th_o + L_nozzle + 2,  # 70mm
    cq.Vector(nozzle_x, 0, 0),
    cq.Vector(0, 1, 0))

# 连接孔内芯：从喉部中心轴向上延伸
nozzle_in_cyl = cq.Solid.makeCylinder(
    r_nozzle_in,  # 10mm
    r_th_o + L_nozzle + 3,  # 71mm
    cq.Vector(nozzle_x, 0, 0),
    cq.Vector(0, 1, 0))

# 外壳 = 主管外壁(4段) + 连接管外壁 → union
# 内芯 = 主管内芯(4段) + 连接孔圆柱 → union
# 最终 = 外壳.cut(内芯) ← 只有一次布尔运算
venturi_v7 = total_outer.cut(total_inner)

版本	策略	结果
v2	开孔 + 穿透连接管 + 清理	缝隙 + 多余实体
v3	穿透式套筒 + 切割清理	缝隙 + 多余实体
v4	内芯包含连接孔	连接管消失
v5	外壳+连接管 / 内芯+孔	缝隙
v6	修正起始位置到内壁面	仍有缝隙
v7	连接管从中心轴开始，一次 cut	成功

三、需求变更：入口外径改为 60mm（v8）

入口变为外径是 60，其余参数不变。

之前 v1~v7 的"入口直径 60mm"实际指的是内径。v8 将其修正为外径，所有尺寸自动换算：

参数	v7（内径制）	v8（外径制）
入口外径	60 mm	60 mm
入口内径	60 mm	54 mm
喉部外径	36 mm	33 mm
喉部内径	30 mm	27 mm

v8 尺寸换算D_inlet_r = (D_inlet_outer - 2 * wall_t) / 2  # (60-6)/2 = 27
r_in_o = D_inlet_outer / 2                     # 30 (入口外壁半径)
D_throat_r = D_inlet_r / 2                      # 13.5
r_th_o = D_throat_r + wall_t                    # 16.5

四、法兰安装位的反复修正（v9 ~ v12）

法兰看似简单，实则经历了方向错误、孔型异常、入口台阶等多个问题的反复修正。

4.1 v9：首次添加法兰（方向错误）

入口位置增加圆角矩形法兰安装位，厚度 6mm，每个角一个通孔，内径 3.7。孔中心所在的正方形的边长 51。

AI 使用Workplane("XY").box()创建法兰，圆角用edges("|Z").fillet()。但生成的法兰大面平行于 XY 平面，而非垂直于管道轴向（X 方向）。

图 1 | v9 法兰方向错误，大面应垂直于管道轴向

4.2 v10：修正法兰方向

改为在 YZ 平面绘制矩形，沿 X 方向挤出，使法兰大面垂直于管道轴向。

v10 法兰方向修正flange = (
    cq.Workplane("YZ")
    .transformed(offset=(-flange_thickness / 2, 0, 0))
    .rect(flange_length, flange_width)
    .extrude(flange_thickness)  # 沿 X 方向挤出
)
flange = flange.edges("|X").fillet(flange_fillet)

4.3 v11：三个问题一起修复

v10 仍有三个问题：

法兰中心和管道中心不一致
— transformed(offset=...)导致法兰偏移到管道内部（X=0~6）
安装孔不是通孔
— Solid.makeCylinder的起始位置不够长，未完全贯穿
入口被堵住了
— 法兰中心孔直径 60mm 等于管道外径，法兰材料覆盖了入口端面

图 1 | v11 安装孔呈现 C 形非完整圆孔（渲染伪影）

三处修复：

v11 三处修复# 修复1: 法兰位置 — 不偏移，用 extrude(-thickness) 向 -X 挤出
flange = (
    cq.Workplane("YZ")
    .center(0, 0)                          # 中心对齐
    .rect(flange_length, flange_width)
    .extrude(-flange_thickness)            # X=[-6, 0]
)

# 修复2: 安装孔 — 加长贯穿距离
h = cq.Solid.makeCylinder(hole_diameter / 2,
    flange_thickness + 2,                  # 多出 2mm 确保贯穿
    cq.Vector(-flange_thickness - 1, dy, dz),
    cq.Vector(1, 0, 0))

# 修复3: 中心孔直径 = 管道内径（而非外径）
center_hole = cq.Solid.makeCylinder(
    D_inlet_r,  # 27mm（管道内径半径）
    flange_thickness + 2, ...)

4.4 v12：入口台阶修复

法兰中心孔改为 Φ54mm（管道内径），与管道内壁面齐平，消除环形台阶。

图 1 | 法兰中心孔内壁的台阶（修复前）

五、入口直管段优化（v13 / VT60）

入口的直身段 90 有什么依据吗？如果不影响性能，适当缩短一下。

AI 检索了文丘里管设计规范，发现经典设计中"入口圆管段长等于入口管径"是常见做法（ISO 5167 标准）。当前入口段 90mm 偏长，缩短为 60mm（= 1 倍入口外径）对流体性能无影响。

v13 入口段缩短L_inlet = D_inlet_outer  # 60mm (= 入口外径 60mm, 1D)
L_total = L_inlet + L_converging + L_throat + L_diffuser  # 270mm

总长度从 300mm 减为 270mm，质量从 ~1187g 降为 ~1060g。此版本被重命名为 VT60，作为 60mm 系列的最终版本。

六、系列化设计：VT80 与 VT120

6.1 VT80（v2）

入口外径 80，螺钉孔所在正方形边长 72，其余参数适当适配调整。

参数	VT60	VT80	VT120
入口外径	60 mm	80 mm	120 mm
入口内径	54 mm	74 mm	114 mm
喉部内径	27 mm	37 mm	57 mm
收缩比	4:1	4:1	4:1
入口段	60 mm	80 mm	120 mm
收缩段	75 mm	80 mm	100 mm
喉部段	60 mm	60 mm	60 mm
扩散段	75 mm	80 mm	100 mm
总长度	270 mm	300 mm	380 mm
法兰尺寸	72 x 72 x 6	96 x 96 x 8	130 x 130 x 10
安装孔	Phi3.7, 间距51	Phi5.0, 间距72	Phi6.0, 间距105
连接管	Phi20 x 3 x 50	Phi20 x 3 x 50	Phi20 x 3 x 50
质量(不锈钢)	~1060 g	~1672 g	~3133 g

6.2 VT120（v1）

入口外径 120，螺钉孔所在正方形边长 105，其余参数适当适配调整。连接管直径不要变化。

连接管参数（内径 20mm、壁厚 3mm、长度 50mm）在三个规格间保持一致，确保零部件通用性。

七、总结与反思

7.1 版本迭代时间线

v1 文丘里管初始版本，入口直径 60（内径），余弦曲线过渡，体积 145,407 mm³

v2 添加连接管接口，穿透式方案 → 缝隙 + 多余实体

v3 穿透式套筒 + 切割清理 → 缝隙 + 多余实体

v4 内芯 Union 方案 → 连接管消失

v5 外壳+连接管 / 内芯+孔 → 缝隙

v6 修正起始位置到内壁面 → 仍有缝隙

v7 连接管从中心轴开始，一次 cut → 成功

v8 入口直径改为外径制（60mm 外径，54mm 内径）

v9 添加圆角矩形法兰 → 法兰方向错误

v10 修正法兰方向 → 位置偏移 + 孔未贯穿 + 入口堵塞

v11 修复法兰三问题 → 中心孔台阶

v12 中心孔改为管道内径，消除台阶

v13 / VT60 入口段缩短为 1D（60mm），总长 270mm

VT80 v1 入口外径 80mm 系列，连接管直径放大

VT80 v2 修正连接管直径保持与 VT60 一致

VT120 v1 入口外径 120mm 系列，法兰孔距 105mm

7.2 关键教训

布尔运算是双刃剑。在 CAD 建模中，多次 union/cut 运算极易在曲面交叉处产生残留薄壳。v7 的成功证明了一个重要原则：

如果可以用一次布尔减解决的问题，就不要拆成多次 union + cut。

坐标系理解是基本功。法兰方向错误（v9）、位置偏移（v10~v11）都源于对 cadquery 工作平面（Workplane）和坐标系变换的理解偏差。Workplane("YZ").extrude()的挤出方向取决于工作平面的法线方向，需要仔细推导。

"外径"和"内径"必须明确。v1~v7 中"入口直径 60"被 AI 理解为内径，v8 才修正为外径。在工程沟通中，管径标注的歧义是常见错误来源。

7.3 效率对比：从坎坷到高效

回顾整个迭代过程，有一个明显的效率分水岭：

v1 ~ v7（连接管接口设计）：6 个版本，反复修改布尔运算策略，耗时约 1 小时。这是 AI 首次处理此类 T 形三通管的曲面拼接问题，多次尝试不同方案才找到正确的"一次 cut"策略。

v8 ~ v13（法兰 + 参数调整）：6 个版本，包括法兰方向修正、三处缺陷修复、入口段优化，每个版本都在 1 分钟内输出成功。AI 已经建立了正确的建模范式，参数修改变成了简单的"改数字 → 重新生成"。

VT80、VT120（系列化设计）：每个规格 1 分钟内完成。只需修改入口外径、法兰尺寸等参数，构建逻辑完全复用，一次成型。

这印证了一个重要的经验：一旦正确的建模范式建立起来，后续的参数化变型可以极速完成。前期的"坎坷"本质上是在摸索正确的布尔运算策略，一旦 v7 的"一次 cut"方案被验证通过，后续所有修改都变成了纯粹的参数替换。

7.4 工具与协作模式

整个设计过程使用 WPS 灵犀（AI 助手）+ CadQuery（Python CAD 库）完成。从需求提出到三个规格的最终交付，共迭代 16 个版本。AI 在每次反馈后都能快速定位问题并给出新的方案，人类工程师则负责判读截图、确认几何关系、提出精确的修正方向。

这种人机协作的模式，特别适合参数化设计的快速迭代场景：AI 负责代码生成和几何计算，工程师负责设计判断和质量把控。

本文由 WPS 灵犀辅助生成 | 2026.05.12
