[电脑] 黑金实木风,U7 270K + ROG Z890-E + RTX5070Ti + 联力 217 机箱装机分享

CHH ID：晓°

「废话前言」当下主打木元素的机箱越来越多，但真正融入木元素的硬件还不是那么的多，个人印象中，也就 EKWB 曾推出过相关分体水冷产品。那么，金色或许就成了与之最和谐的选择吧！那么这次要分享就是这么一套装机方案。机箱选用联力 217 木艺板，这是一款主打极致风冷散热的中塔机箱，前置配备了两颗 170×30mm 的大尺寸风扇，其余风扇位出厂也一并填满，玩家基本到手无需再折腾。显卡为索泰 GEFORCE RTX 5070 Ti 16GB AMP EXTREME INFINITY，侧面大面积的金色模块与木元素机箱形成温润而克制的呼应，配色上格外搭调。散热部分采用联力隐流二代 360 LCD 一体式水冷，侧置式水冷管设计为整机带来清爽的视觉秩序，圆形 ARGB 屏显冷头可自定义主题，随心调配与主题相契合的灯光和画面。主板选择了华硕 ROG STRIX Z890-E，主要因为其 PCIe 显卡插槽相较常规板型下移了两槽，可以留出更多主板上方的展示空间，非常适配侧置水冷，此外，也能让显卡下方区域显得更饱满，为此还额外添置了三枚 30mm 厚度的 D30 风扇，进一步强化下盘的视觉效果。另值得一提的是内存，玩家选用了无光黑金配色的阿斯加特雷神索尔限定版，低调而厚重，且一步到位插满四条，非常的豪横！Emmmmm…….... 那么废话不多说！后看图描述，希望能够给到大家一些有用的参考。

「具体配置」CPU：INTEL U7 270K PLUS主板：华硕 ROG STRIX Z890-E GAMING WIFI内存：阿斯加特 Asgard 雷神索尔限定版 DDR5 6000MHz 48GB×4存储：金士顿 NV3 PCIe 4.0 2TB显卡：索泰 GEFORCE RTX 5070 Ti 16GB AMP EXTREME INFINITY散热：联力隐流二代 360 LCD 一体式水冷电源：振华 LEADEX III P850W 白金 ATX3.1 全模电源机箱：联力 217 木艺板黑色款

联力 217 木艺板官标尺寸 482×238×503mm（长宽高），体积仅为 58 升左右。主板可支持到 SSI-EEB 规格，支持 180mm 旗舰风冷散热器，支持安装 380mm 显卡等等等...

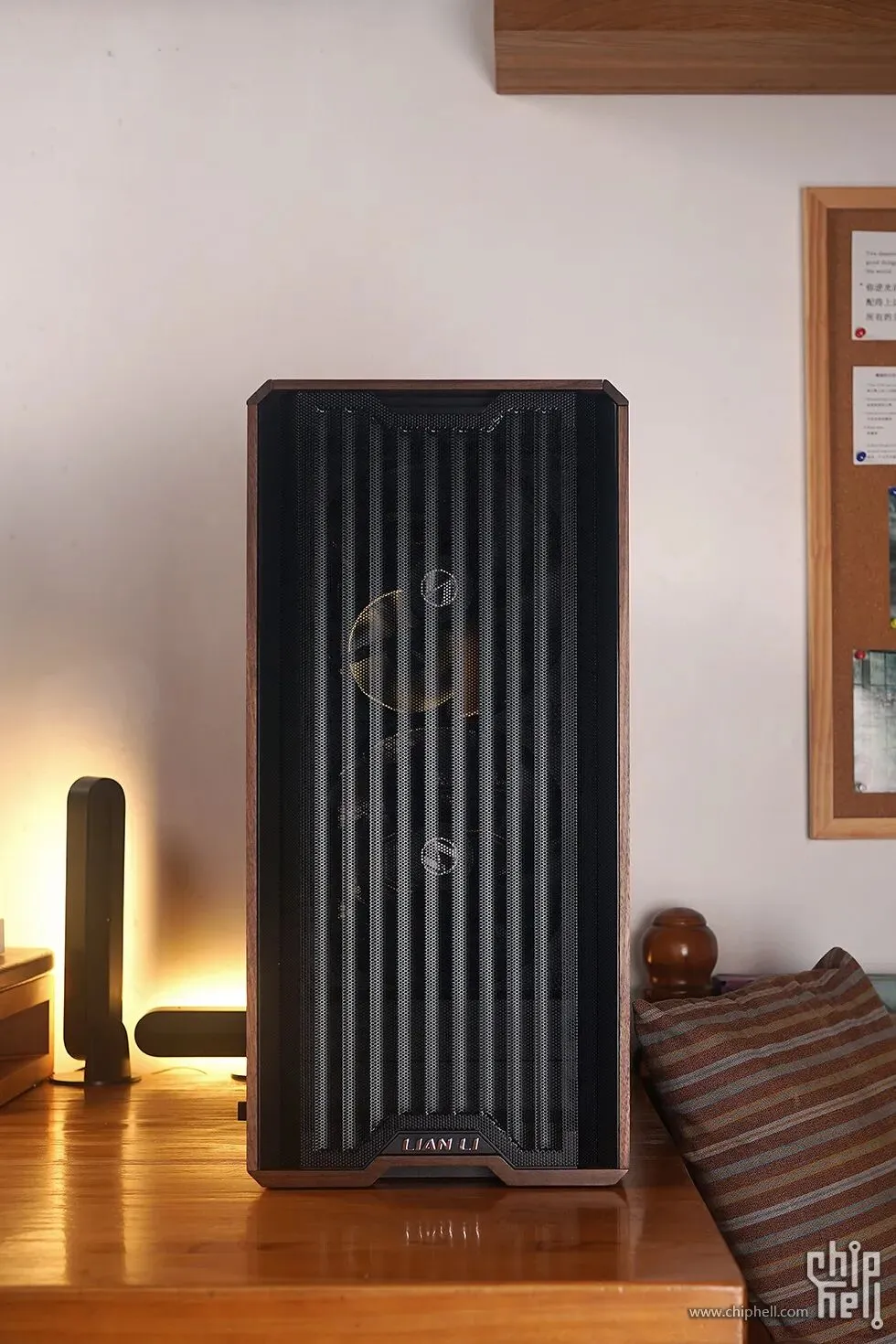

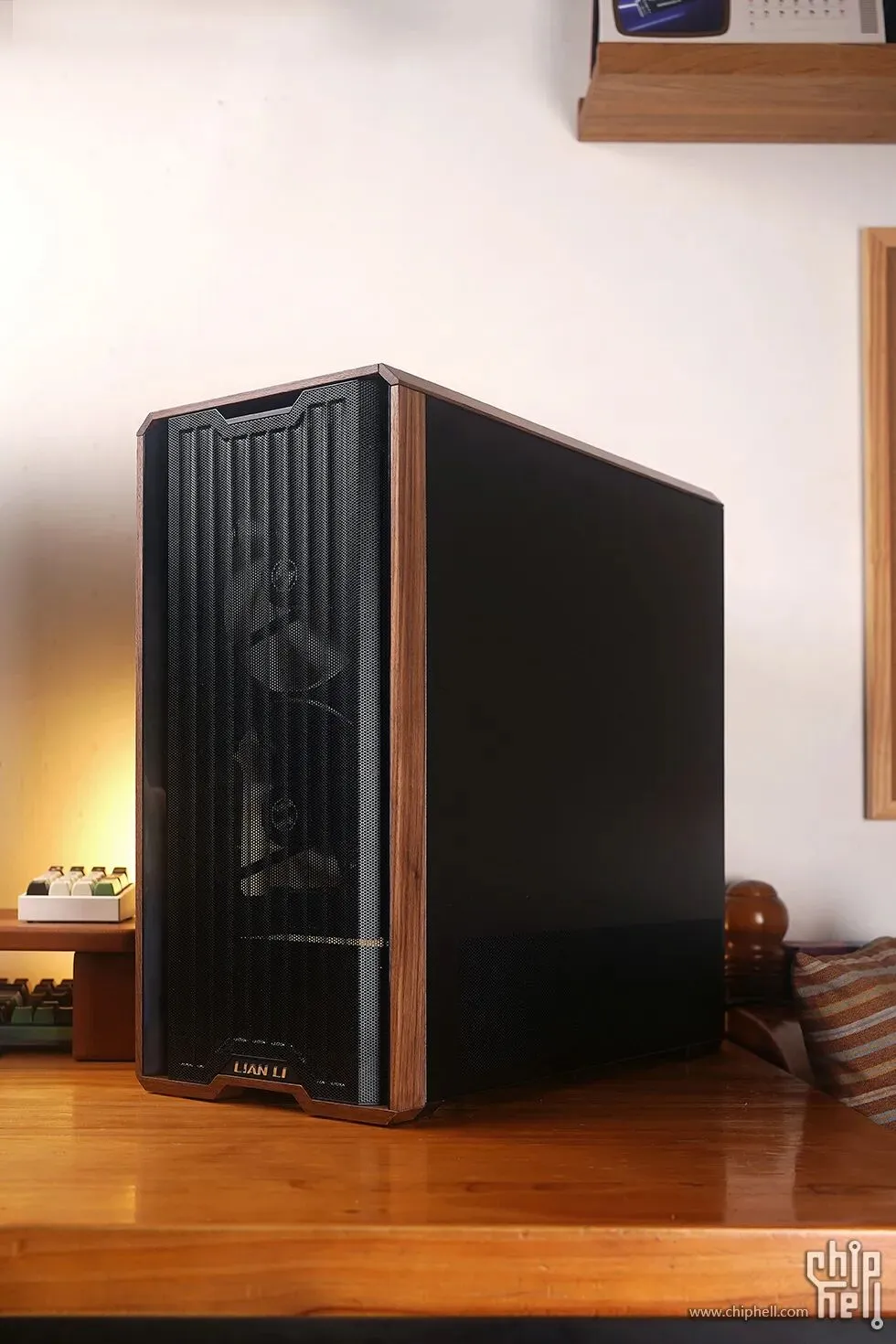

机箱外观采用方正与倒边相结合的设计，前置与顶部边框以实木材质面板装饰，整体造型刚直而不失温润质感。除黑色款（黑桃木）外，另还有白色款（桦木）可选。

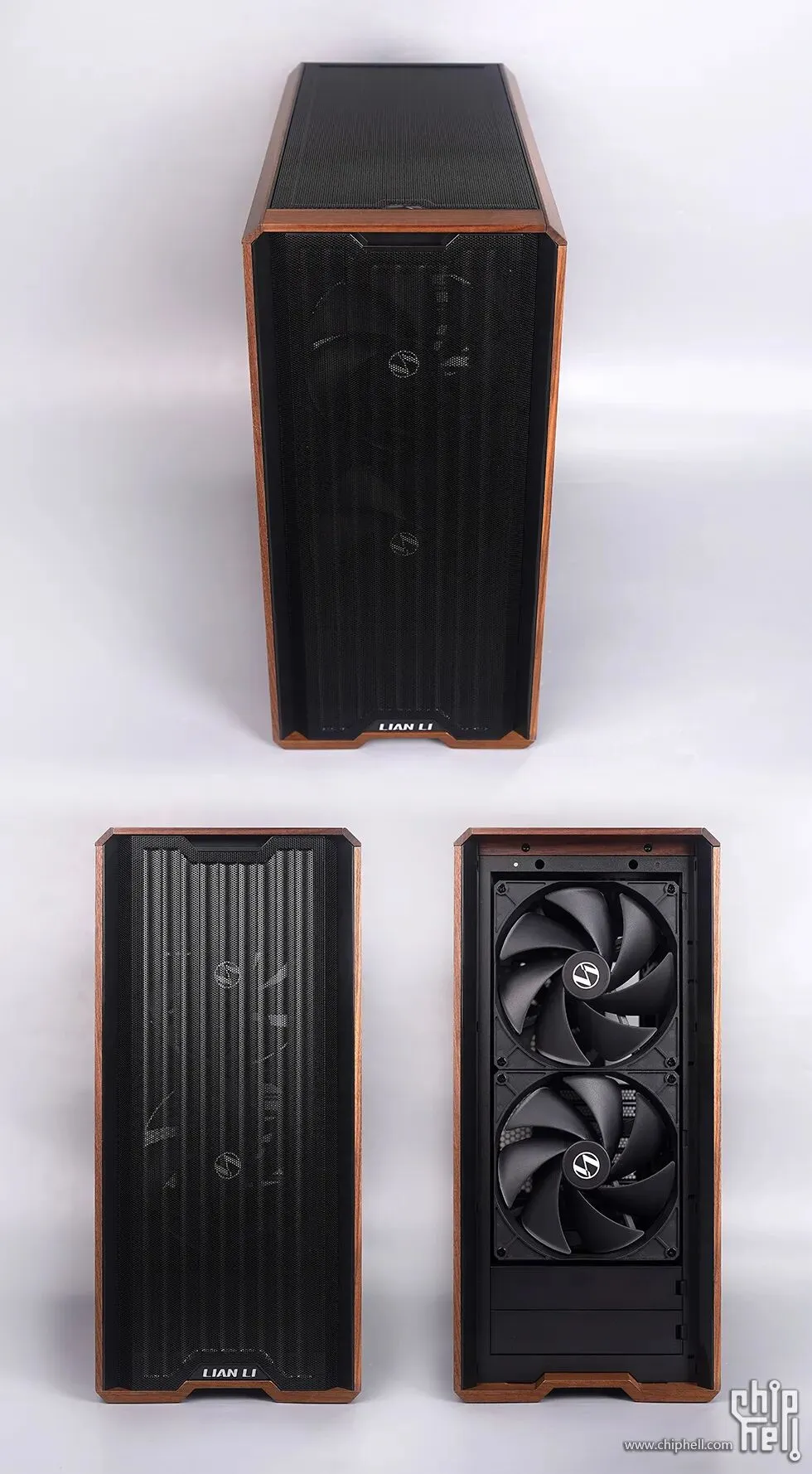

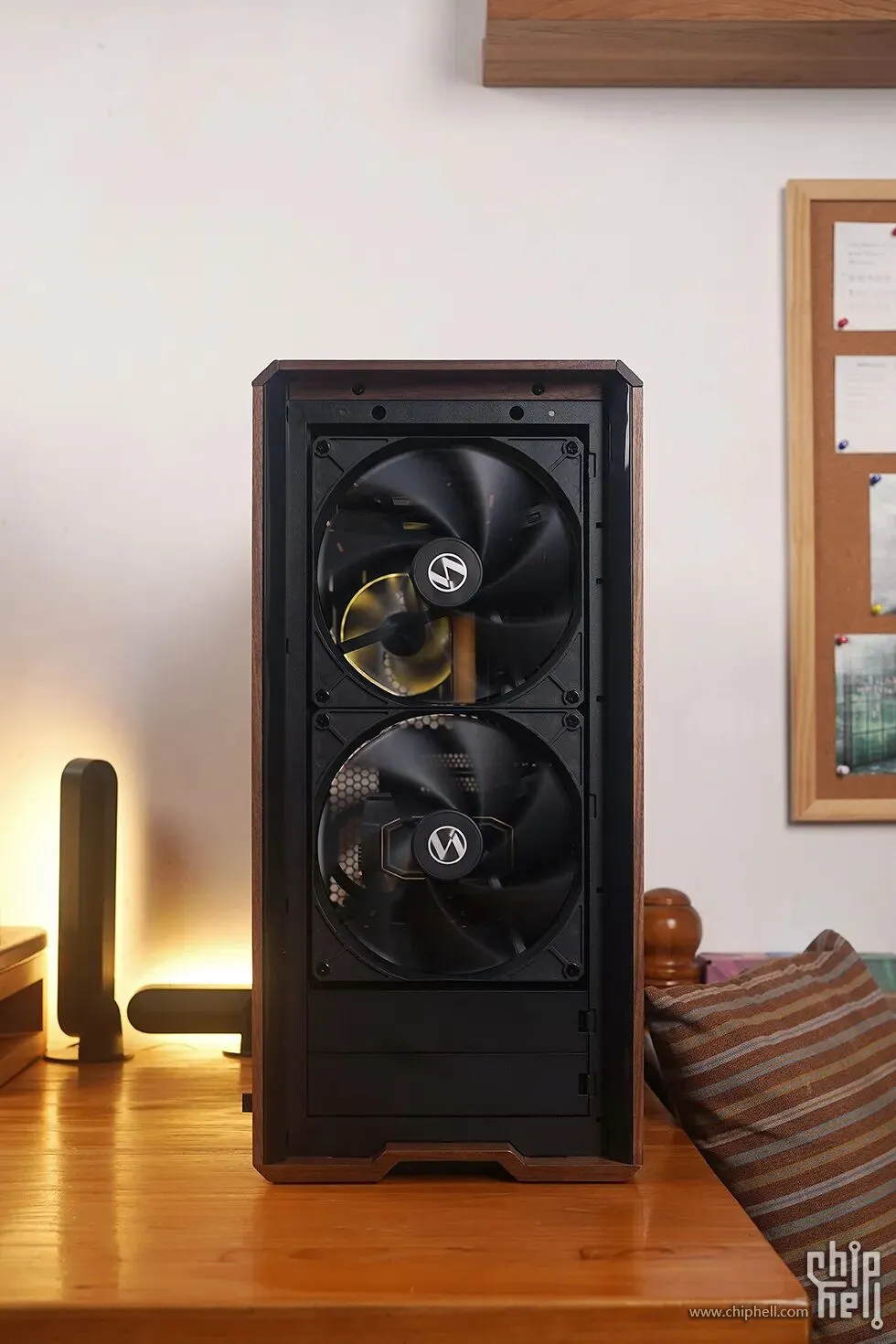

机箱采用高效散热设计，前置采用大面积通透 MESH 磁吸面板，兼顾进风与拆装便利性。此外，考虑到部分玩家对防尘的顾虑，附件给到了一个防尘罩，可覆盖在内部风扇，提升防尘效果。

里头预装了两把 17030 规格的大风扇，采用 FDB 轴承，兼具低噪音与长寿命优势。其最高转速 1550 RPM，最大风量可达 142.56 CFM，噪音值 34.3 dBA。

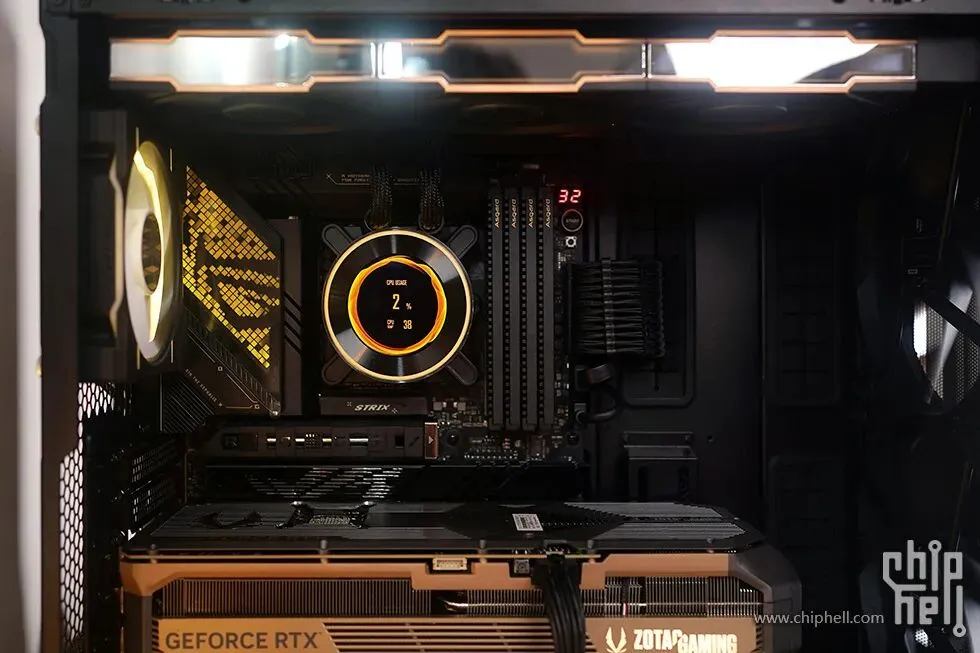

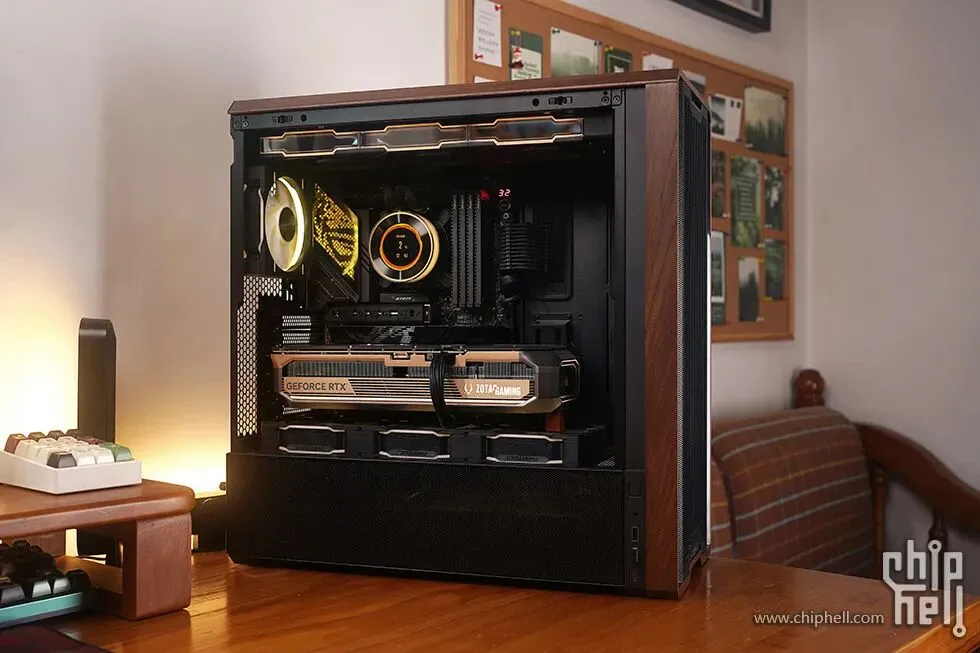

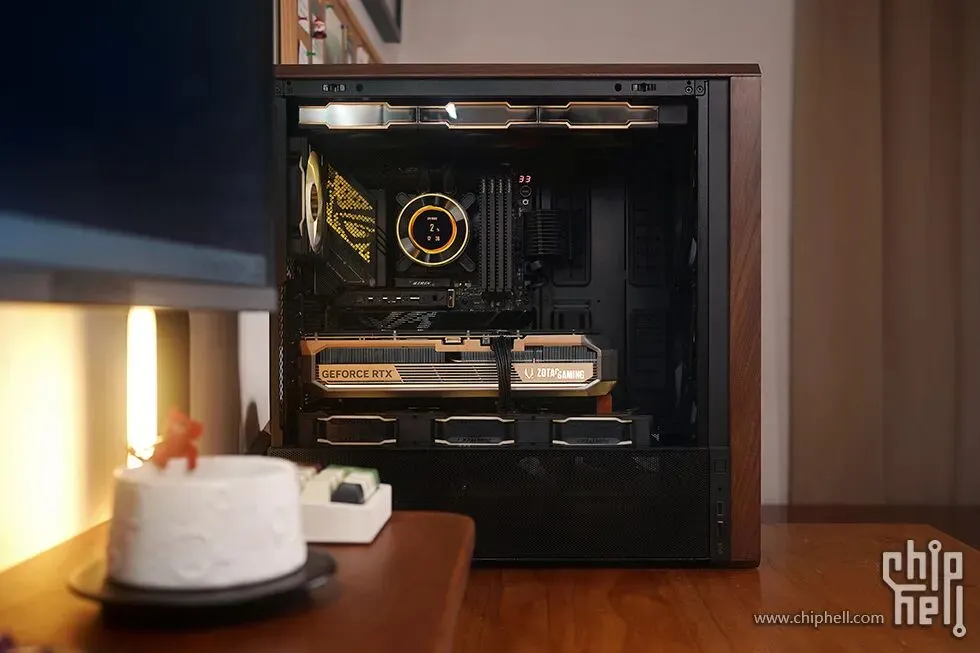

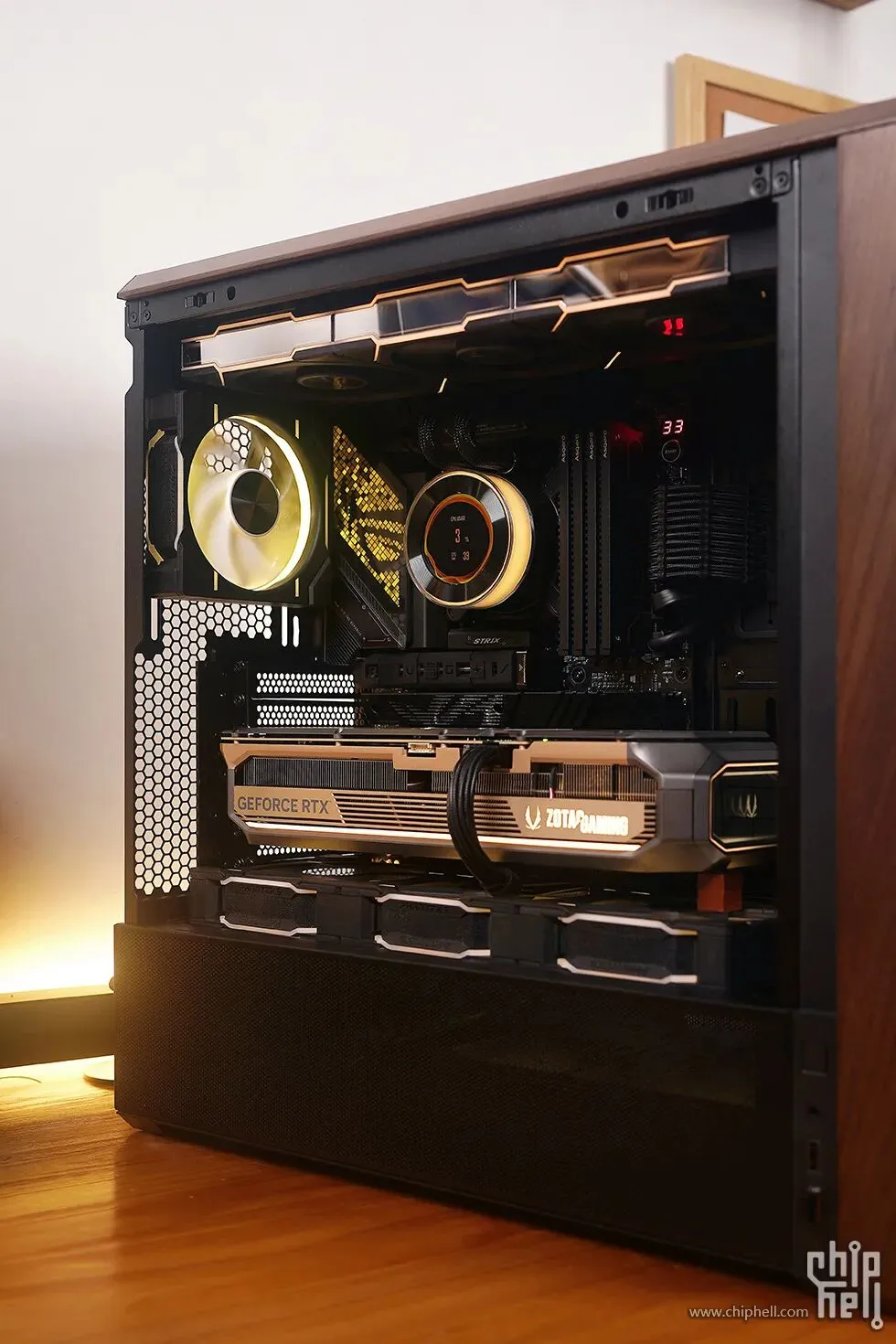

装机内部灯光基本拉满！后添置了四个追风者 D30 积木风扇排风（底部 130mm×3 进风，后置 120mm 排风）。D30 风扇采用十分便捷的组装结构设计，外观及灯光样式颇具硬朗机甲风格。

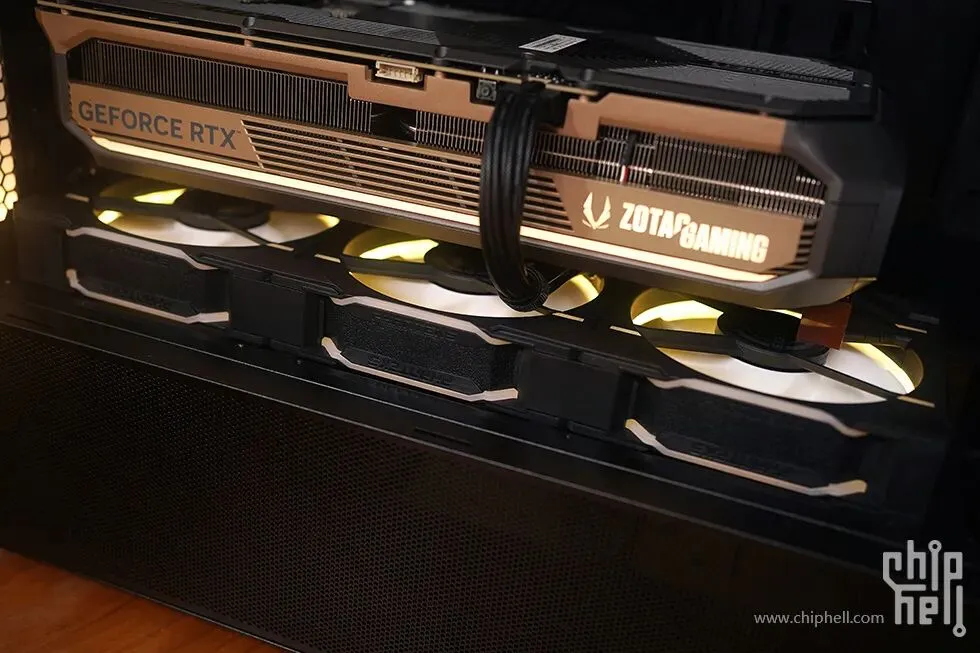

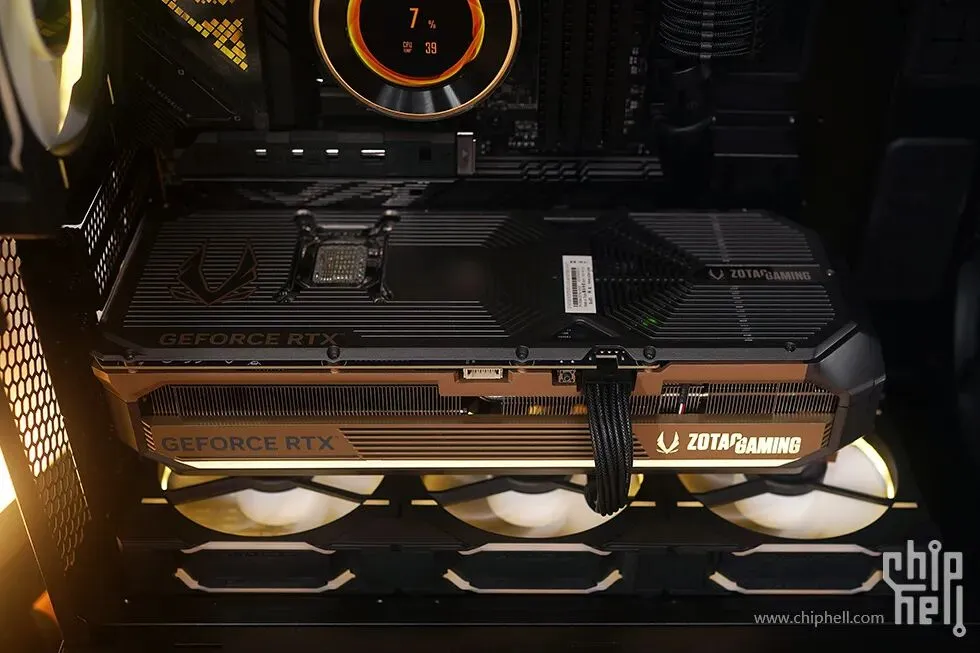

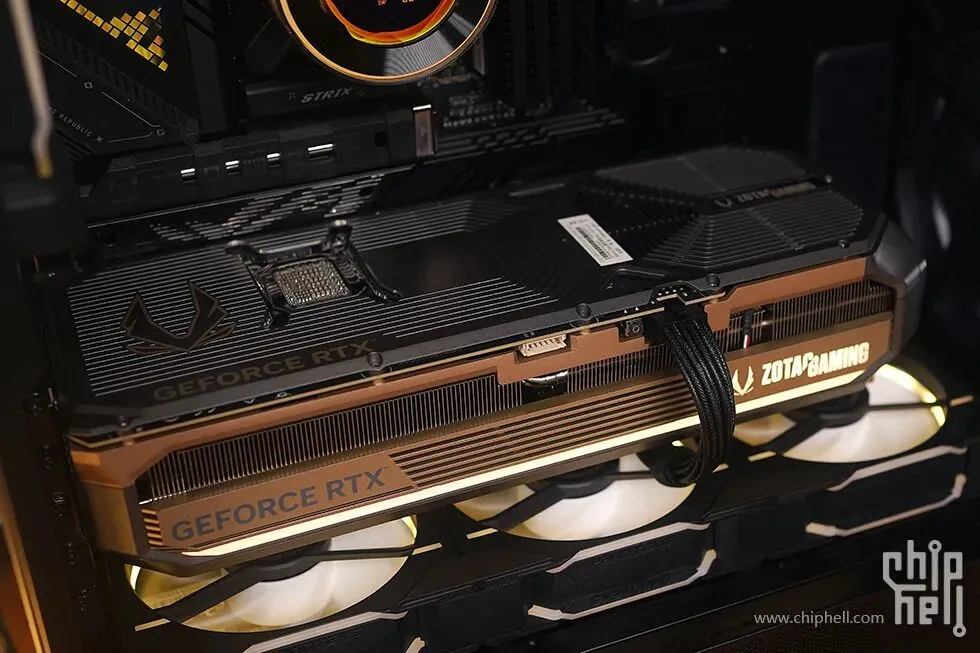

PS：考虑到显卡供电线的缘故，底部风扇并没有选用反叶版本，两者贴得比较的近，观感也不会太差吧！

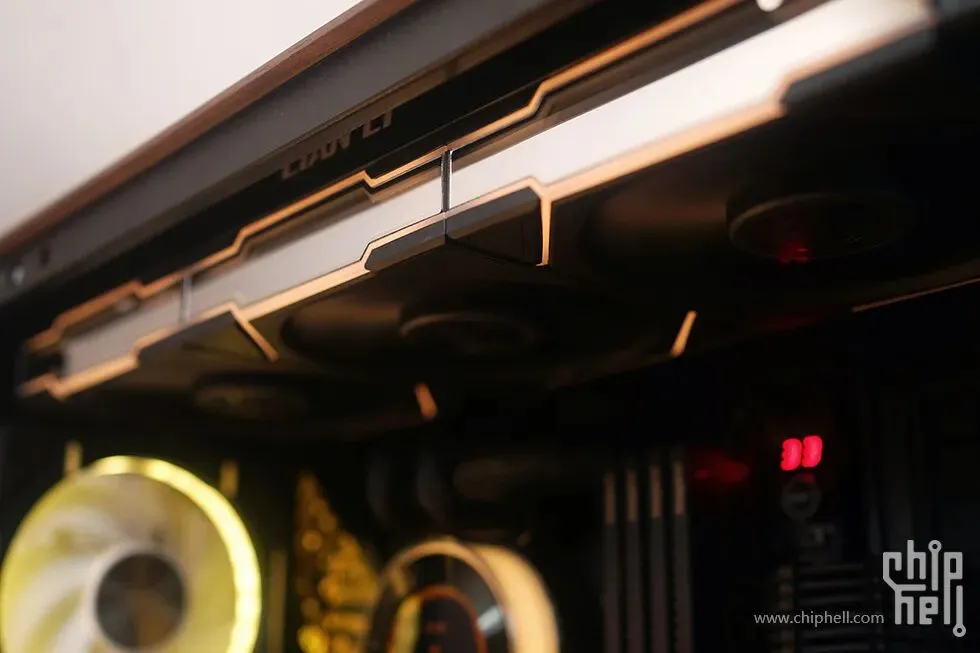

顶部风扇为联力隐流二代 360 LCD 一体式水冷自带的第四代积木风扇 TL120。主打高效散热，采用 LCP 无光扇叶与 FDB 动压轴承，正面辅以导光条点缀，两侧则是经典的无限镜幻彩灯效，在低调中彰显质感。

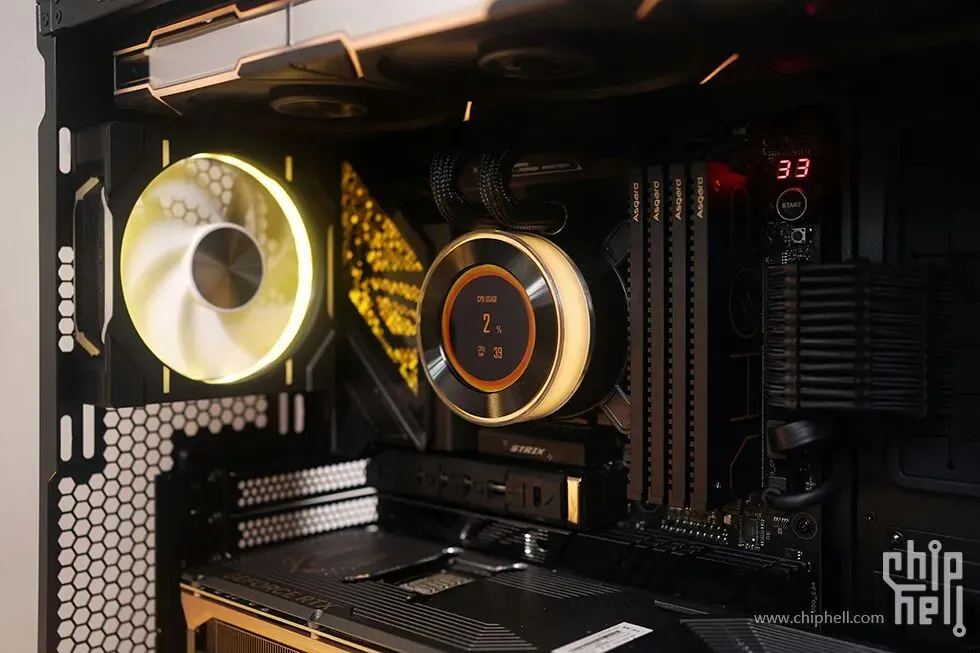

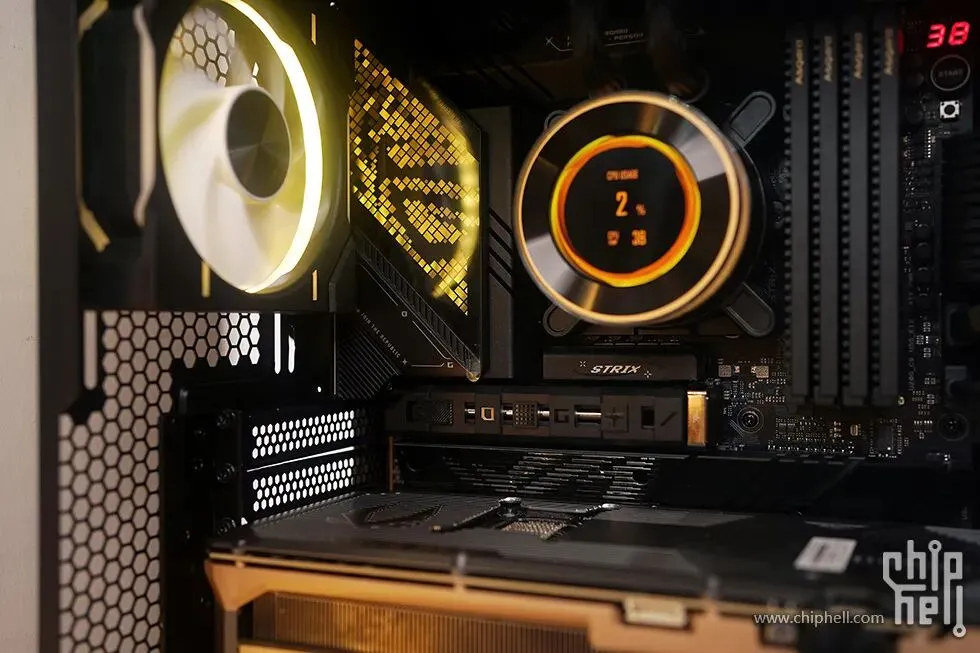

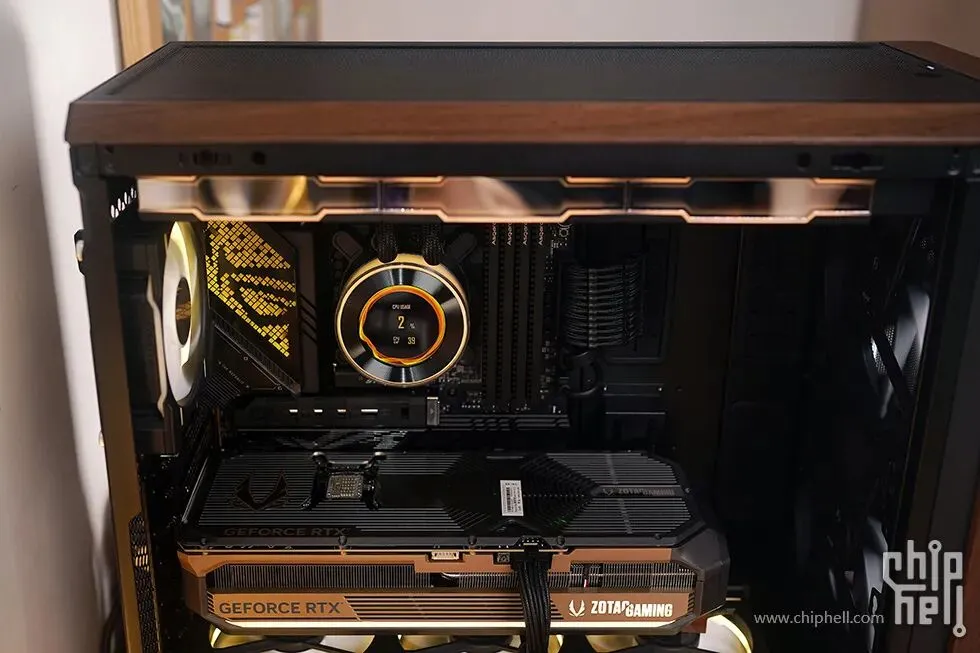

联力的隐流二代 360 LCD 版本，采用侧置式水冷管隐藏设计，让整体装机效果极为清爽，从此和冗长的线管说拜拜。

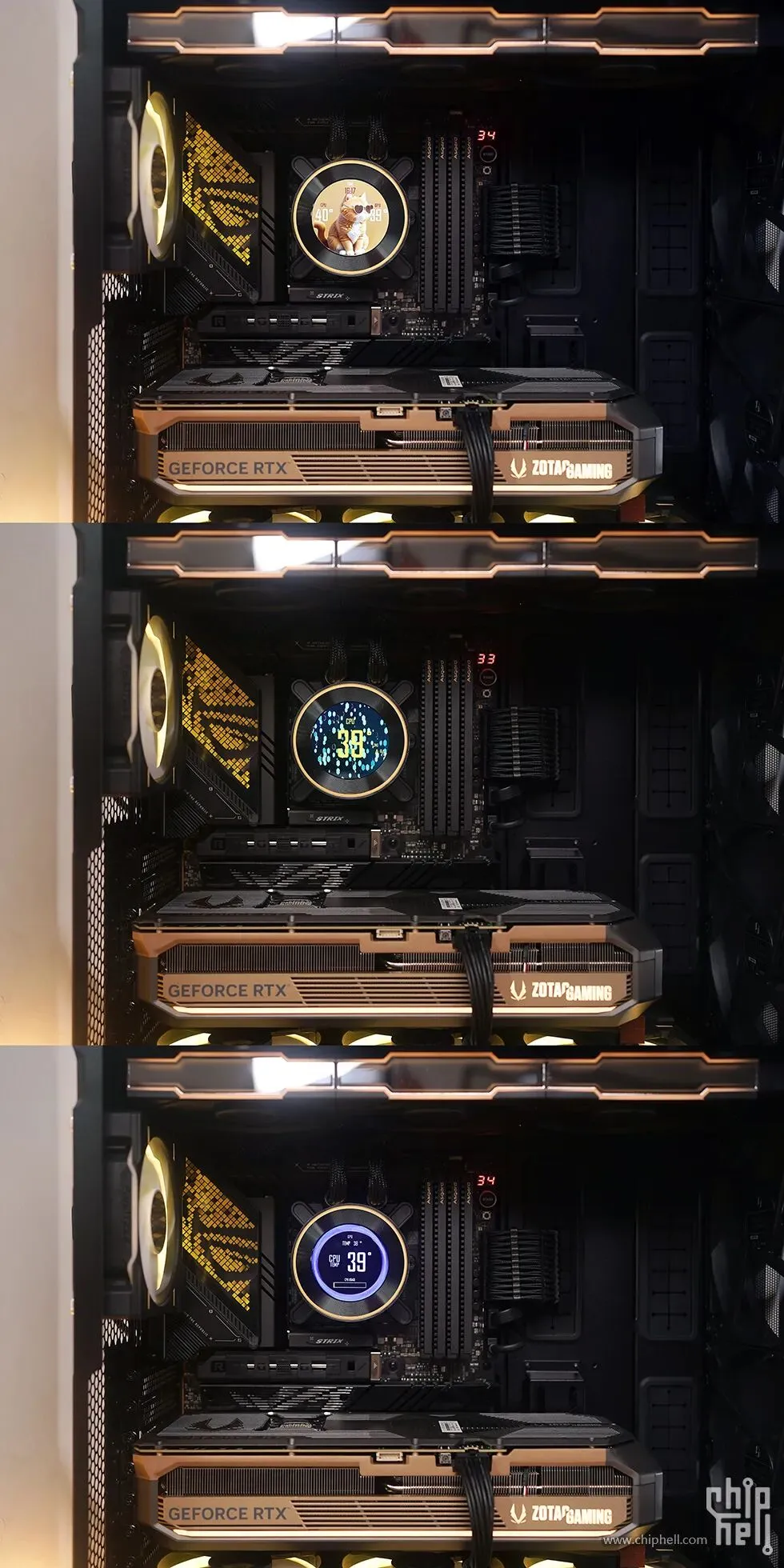

LCD 版本配备可热插拔的磁吸式 2.1 英寸圆形 IPS 液晶屏（ 480×480 分辨率、500 尼特亮度、60Hz 刷新率）。提供离线模式、无线模式与 USB 连接模式三种控制方式，可通过 L-Connect 3 软件实现深度定制。

选用 INTEL 平台，CPU U7 270K PLUS，选用华硕 ROG STRIX Z890-E GAMING WIFI 主板。主板定位高阶玩家，采用 18+1+2+2 相供电设计，具备内存 8800MHz OC 与 M.2 SSD ×7 拓展接口，提供硬核的超频能力与丰富的拓展空间。

主板的外观设计延续了 ROG 家族一贯式的、以深邃的黑色搭配具有科技感的线条与灯饰构成的设计语言。覆盖了大面积的金属散热马甲，STRIX Z890-E 特别增大了显卡与 CPU 的间距，使得位置上 M.2 散热模块更为的注目，配备模块也更为的厚实。

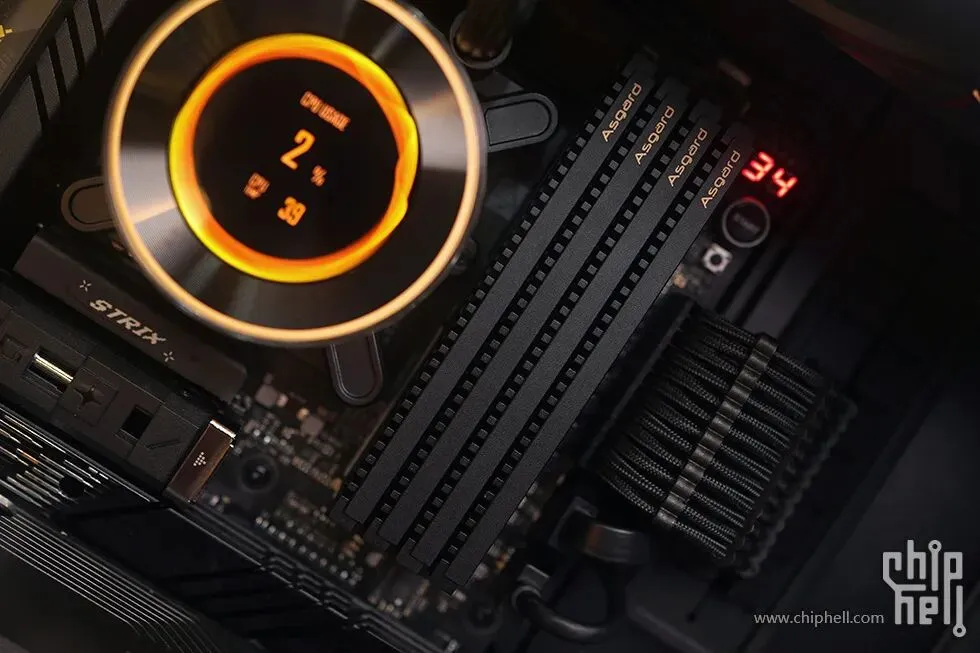

为了满足生产力需求，内存直接拉满，选用阿斯加特 Asgard 雷神索尔限定版 DDR5 6000MHz 48GB×4，共计 192GB 超大容量。限定版的黑金配色与整机主题完美契合，更是把突出了当下内存的 “ 金贵 ”。

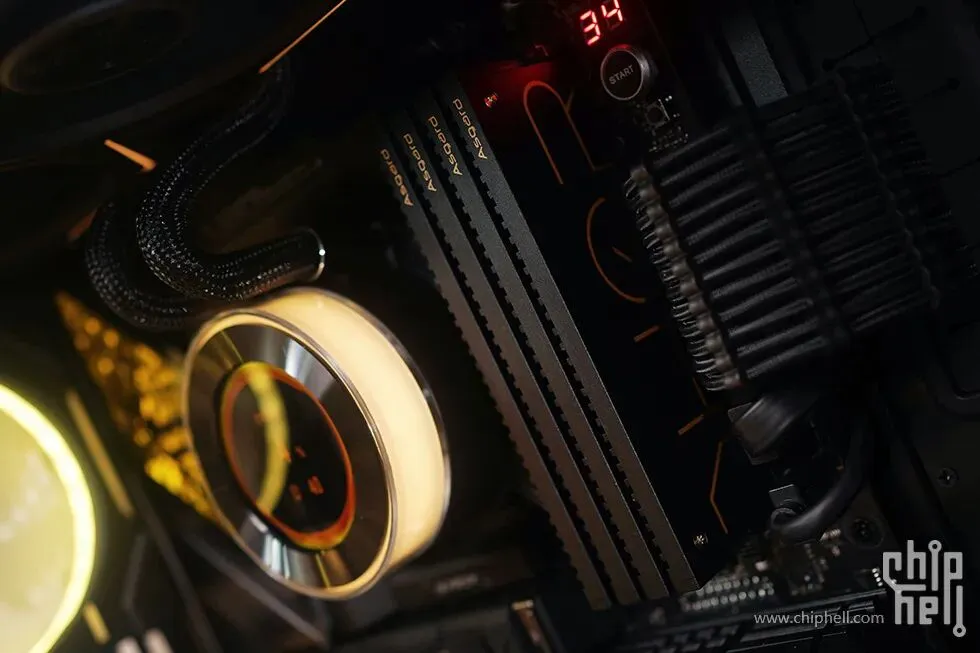

雷神索尔内存采用了类似鳍片的凹凸结构设计，有效增大了散热表面积，在高强度工作负载下依然能够保持稳定运行。其官方标称的散热马甲厚度达 2.0mm，用料扎实，散热表现值得信赖。

此外，限定款不仅在配色上采用了黑金风格，还在其中一侧特别加入了碳纤维材质，带来别具一格的视觉效果。

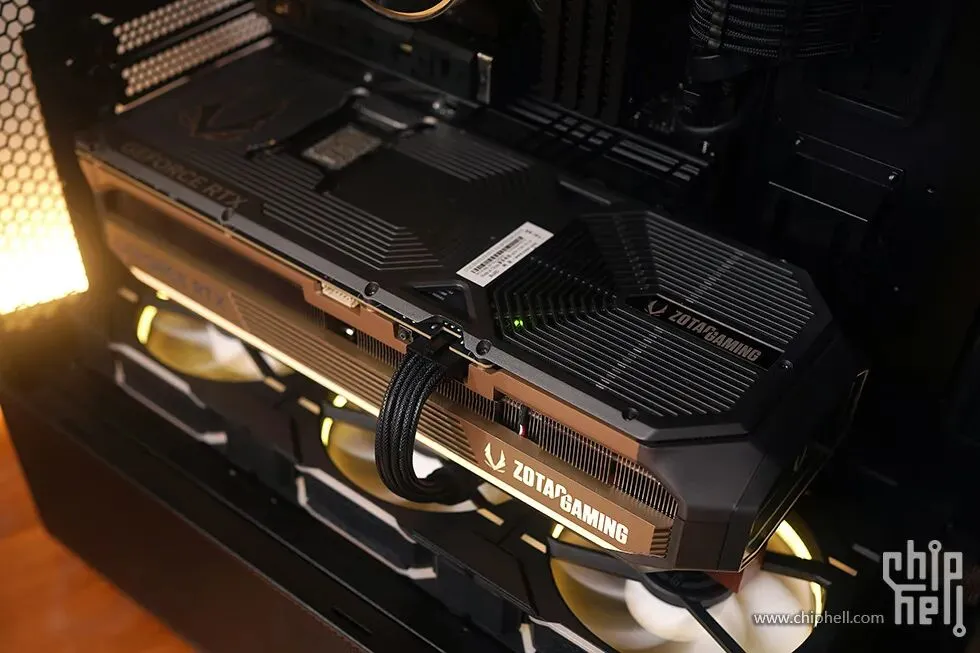

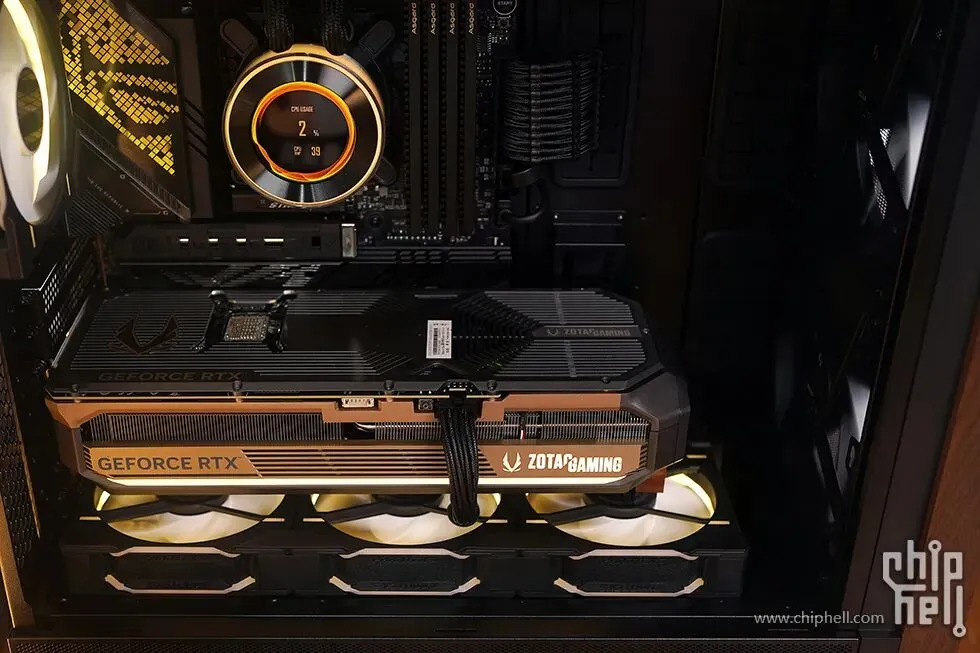

索泰 GEFORE RTX 5070TI 16GB AMP EXTREME INFINITY 采用灰金配色，方正硬朗的造型，辨识度非常的高！搭载 3 把 9mm 环刃风扇，叶片曲率经过优化，增加了结构稳定性，降低风噪提升风量、风压和垂直风流穿透力，提升散热效率。内置 ICESTORM3.0 散热模块，由超大面积的 VC 均热板，七根 6mm 镀镍复合热管 + 两端大面积散热鳍片 + 一体金属中框组成。使得这款显卡足够具备有不错的散热与静音表现。

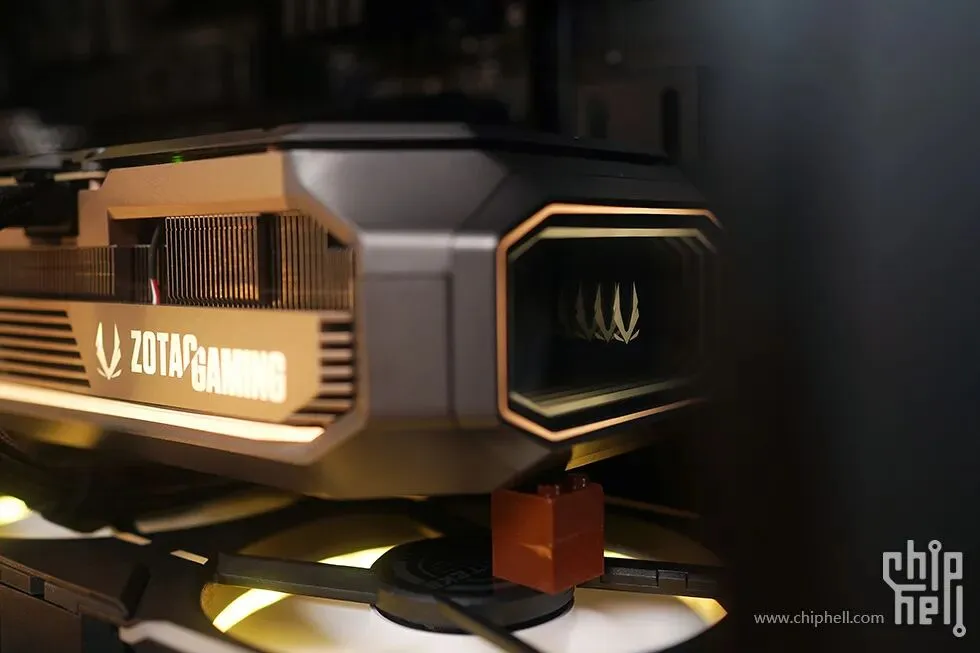

搭载了 SPECTRA 2.0 ARGB 灯光，显卡侧一整条的灯带与 ZOTAC GAMING LOGO。显卡尾部则是无限镜的灯光效果，默认通过自家灯控软件调节，具备 1600 万色及多种灯效循环模式自由调节。亦可也可通过连接线，实现各大主板厂商的灯光同步。

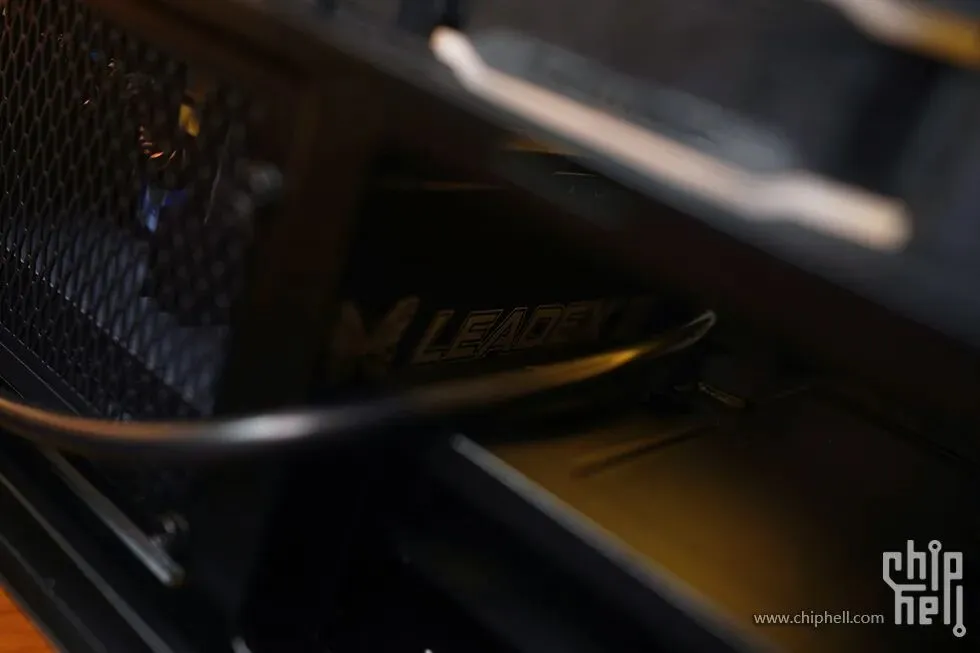

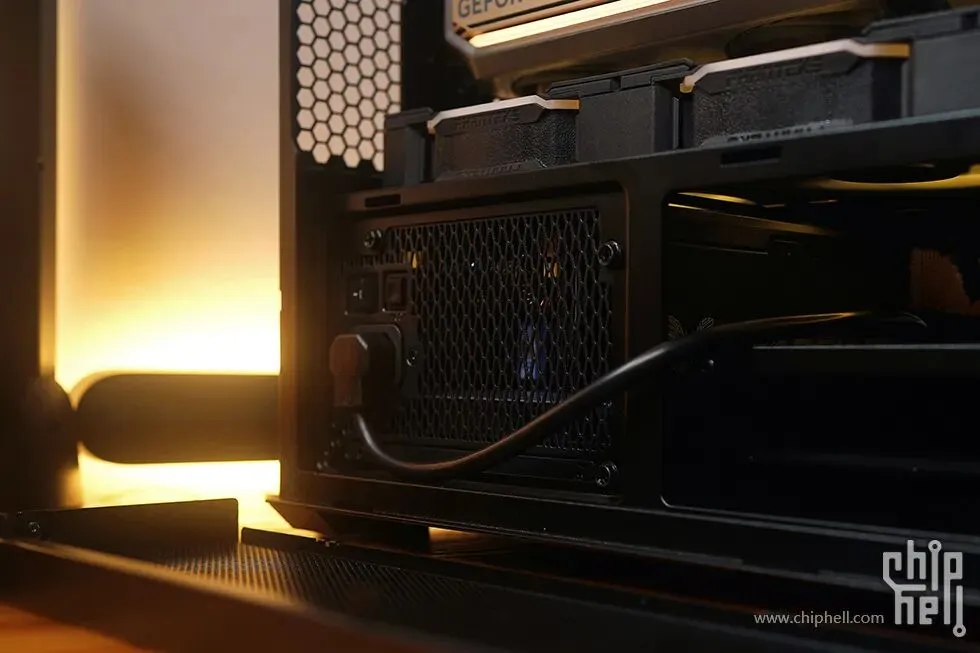

联力 217 木艺板支持电源双向安装：标准模式下可容纳 220mm ATX 电源。这边选用的是旋转 90° 模式，不仅能够优化理线空间，也让电源线材的插拔与管理更加便捷。

电源选用的是振华 LEADEX III P850W 白金 ATX3.1 全模组电源。本体采用短机身设计，具体尺寸150mm × 150mm × 86mm，可以完美支持旋转 90° 的安装模式。采用全模组电源，模组接口排列整齐，并且有明细的标识，对于新手装机非常友好。电源通过 Cybenetics 千余项严苛测试，荣获白金牌认证，典型负载下转换效率高达92%，显著降低电能损耗与自身发热。此外，电源在高负载运行时仍保持极静音表现，真正实现高效节能与极致安静的双重平衡。

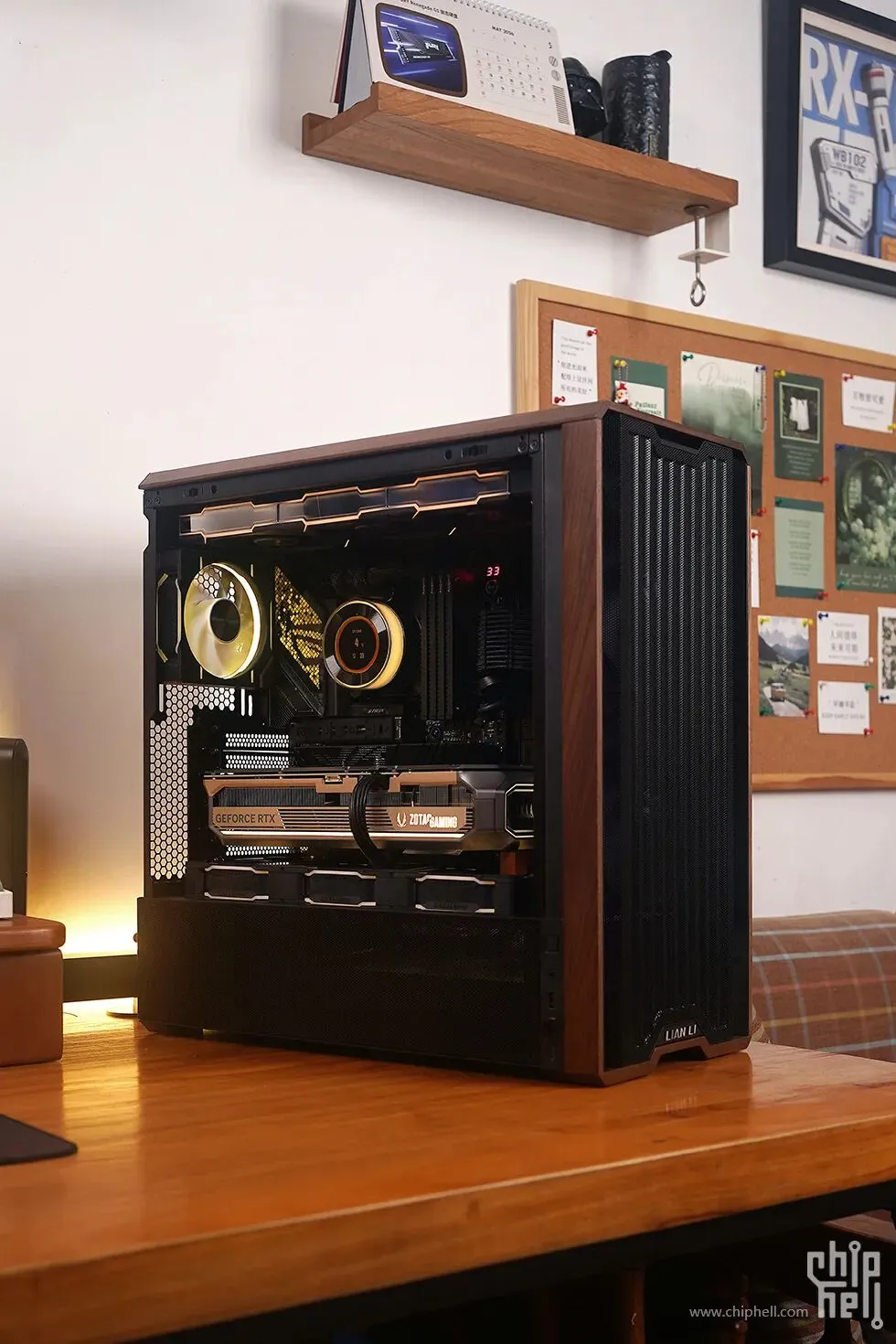

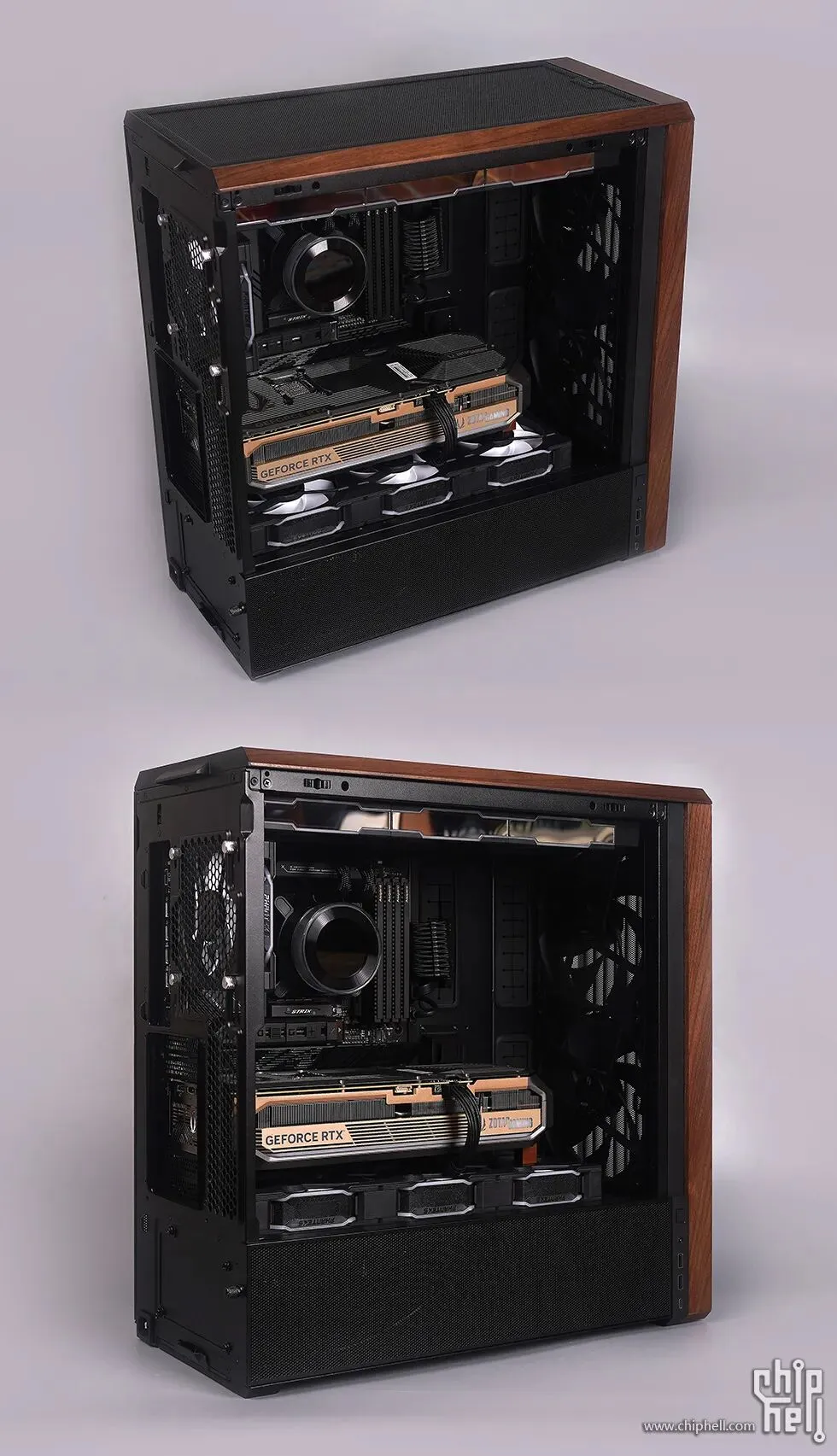

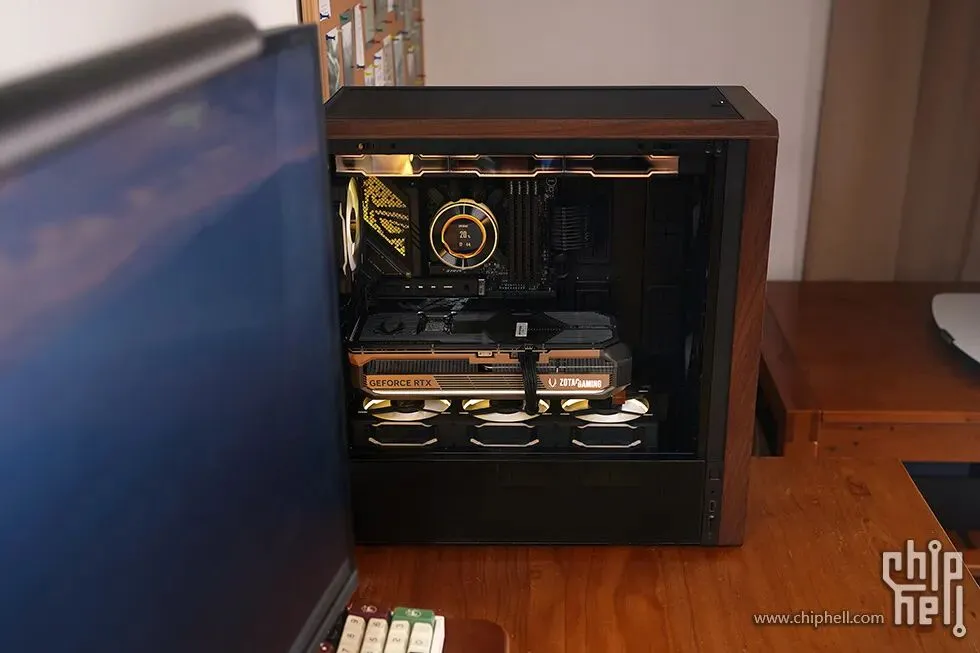

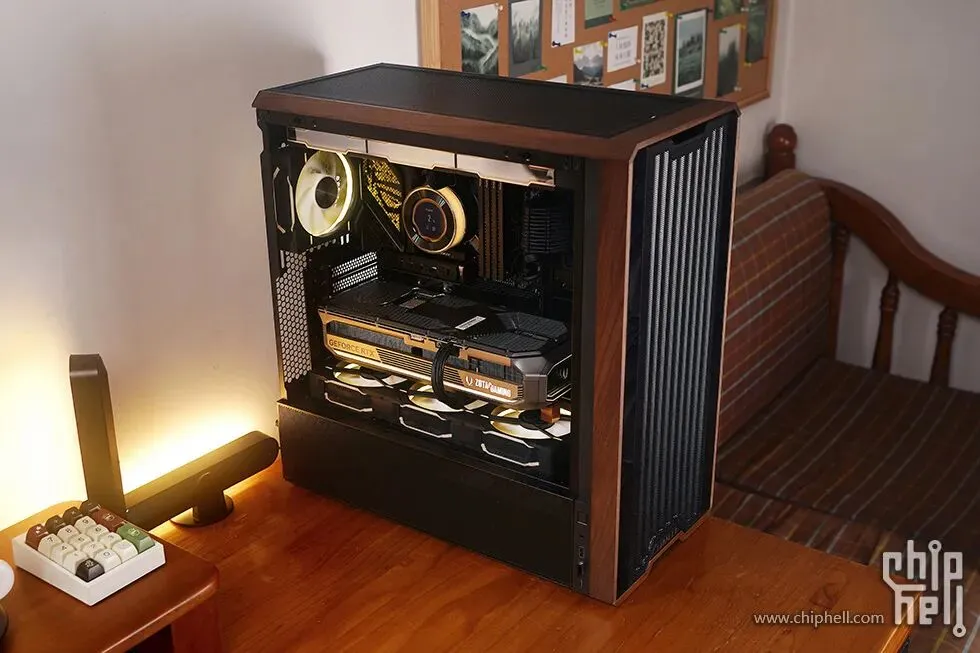

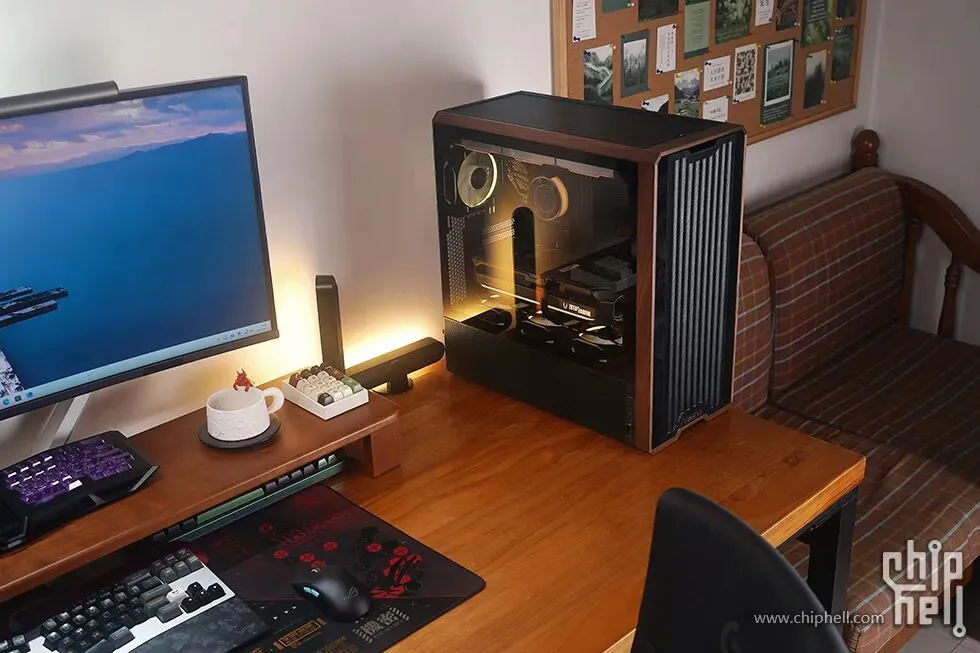

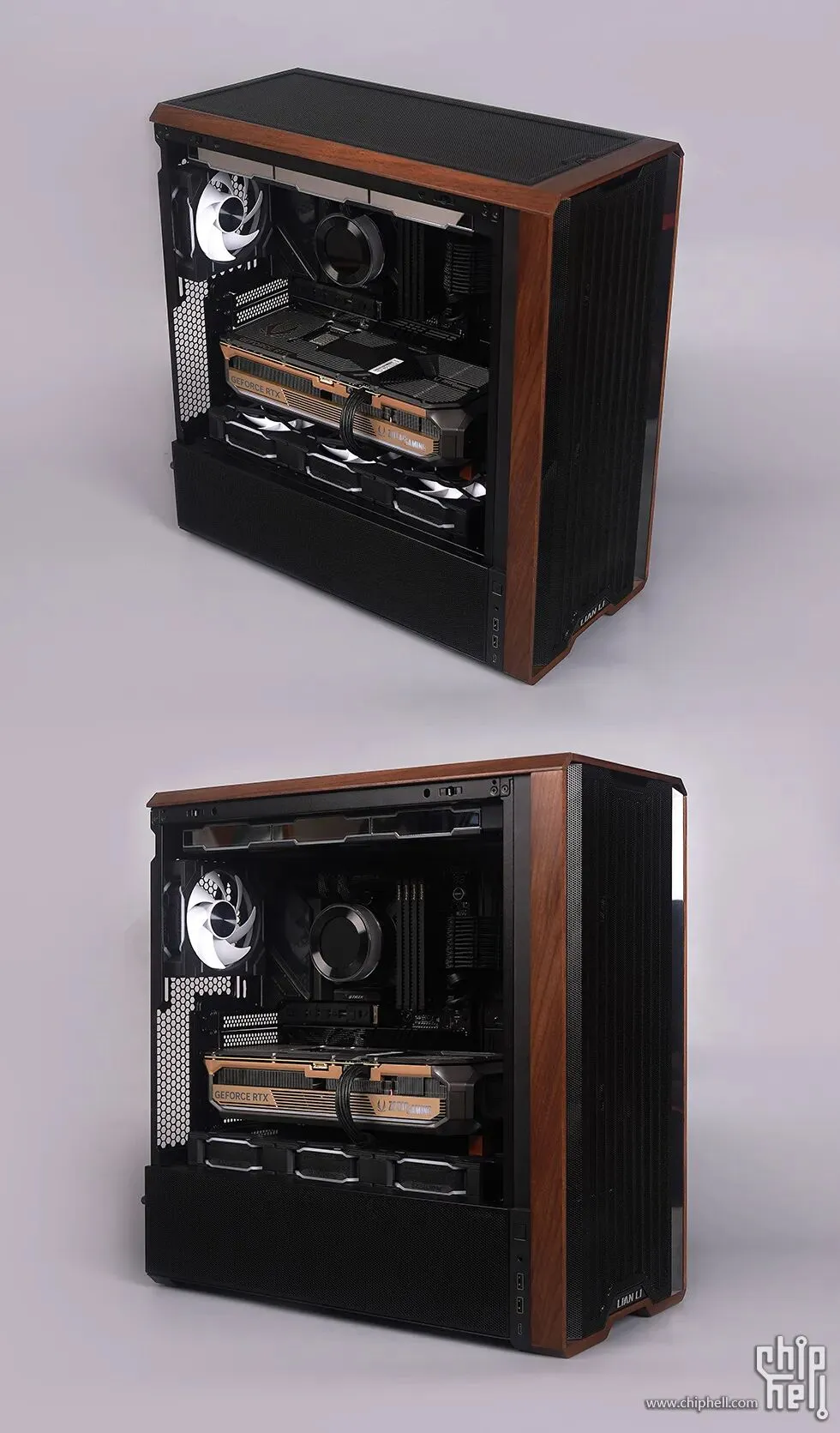

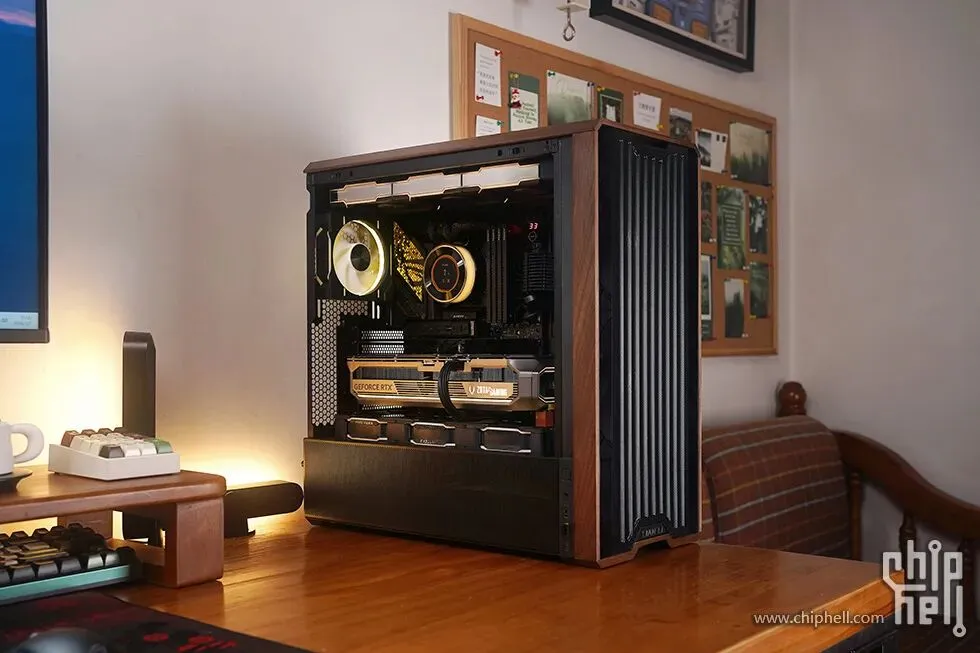

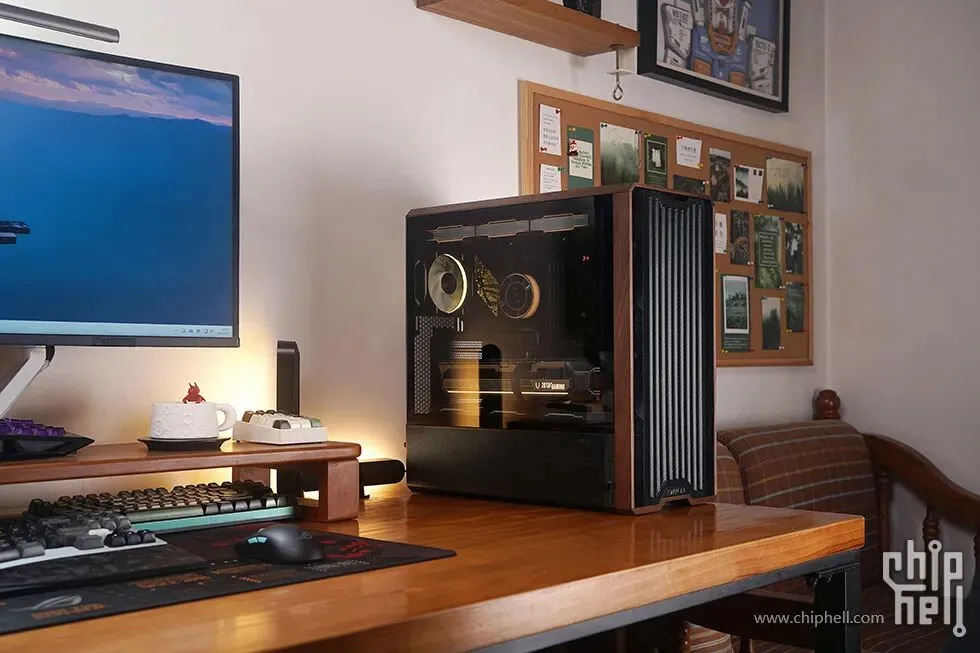

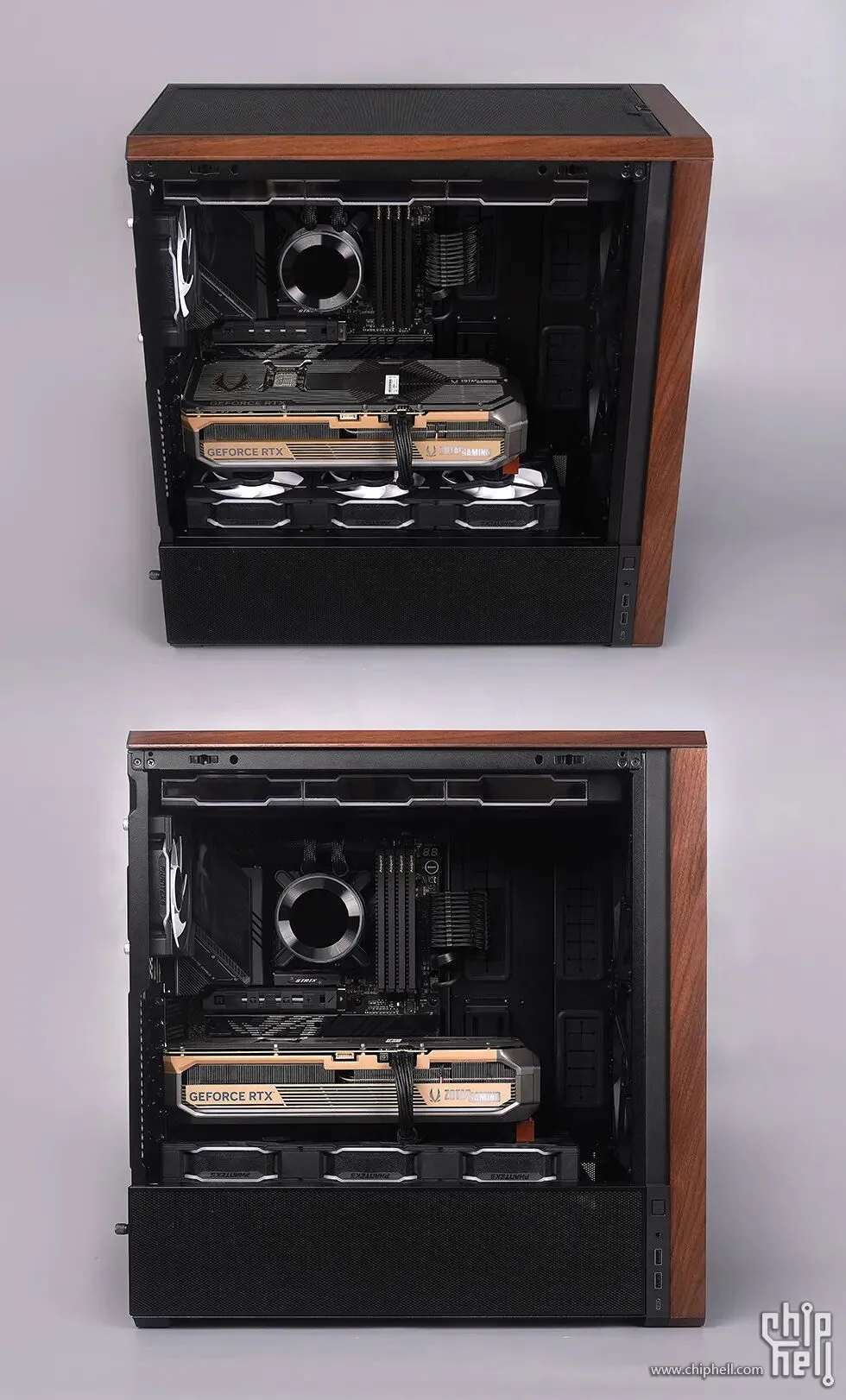

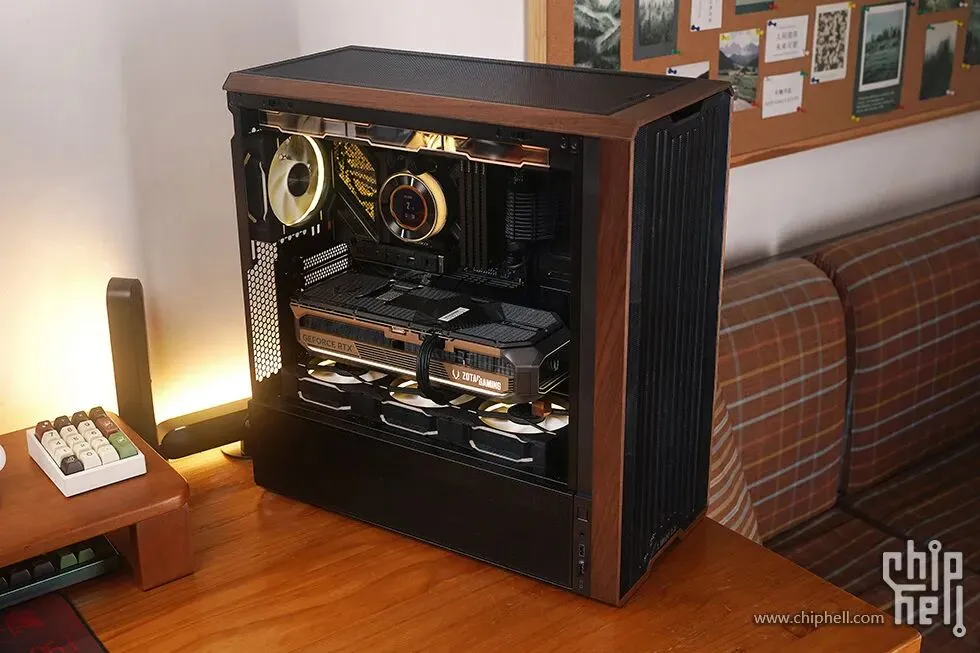

接着关机状态下，主机不同角度的整体效果展示。

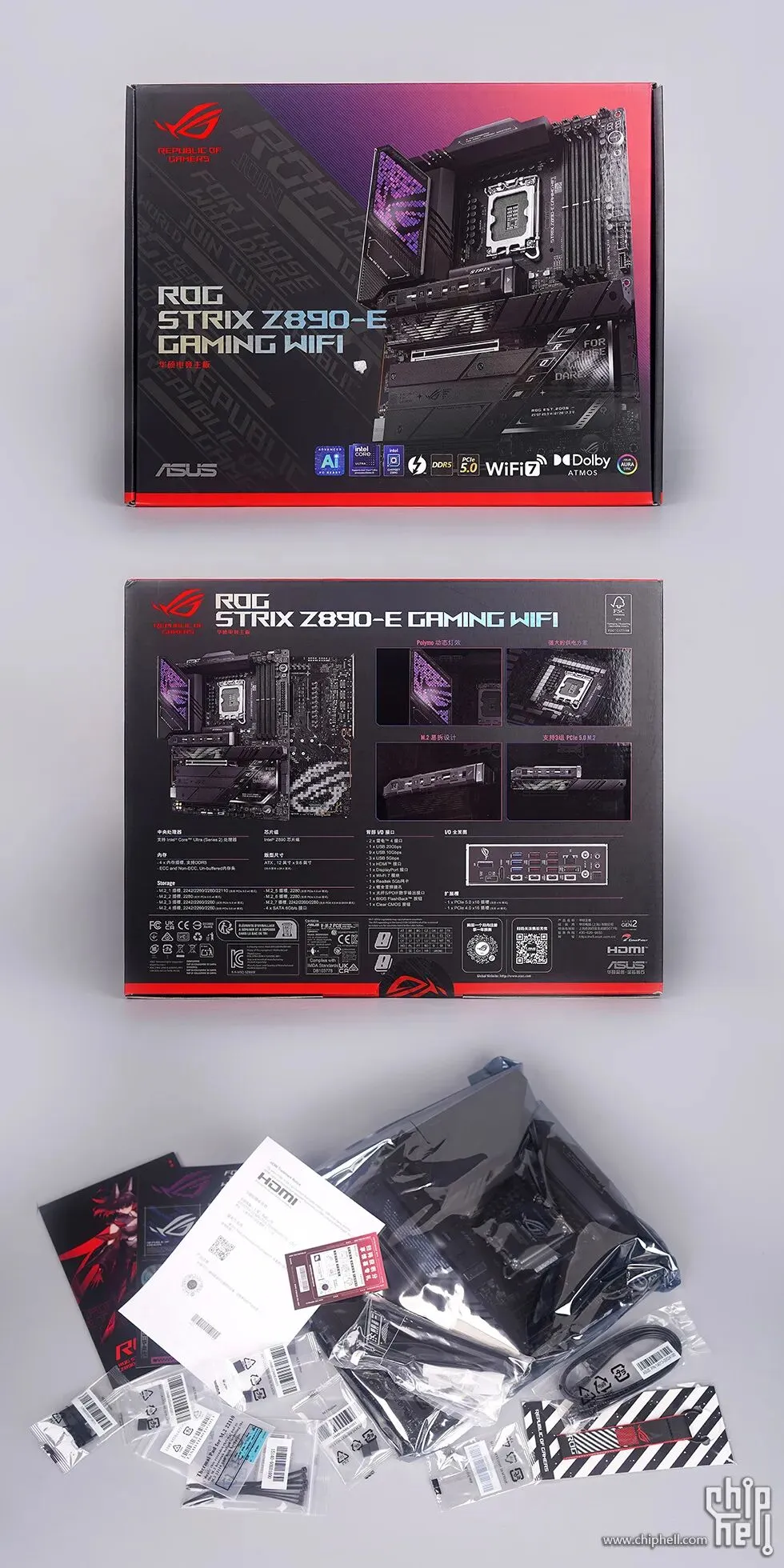

「配件开箱展示」平台选用 —— 华硕 ROG STRIX Z890-E GAMING WIFI 主板 + 英特尔 i5-14600KF 处理器。主板包装延续了该系列的设计风格，正面配主板渲染图，型号采用镭射印刷工艺处理，下沿标注了各种特性图标示意，背面图文展示具体的规格信息。里头附件包含：主板本体、说明书/记事本、信仰贴纸、钥匙扣、M.2 垫片与螺丝、SATA 数据线、扎带、ARGB 固定件、WI-FI 天线等等等。

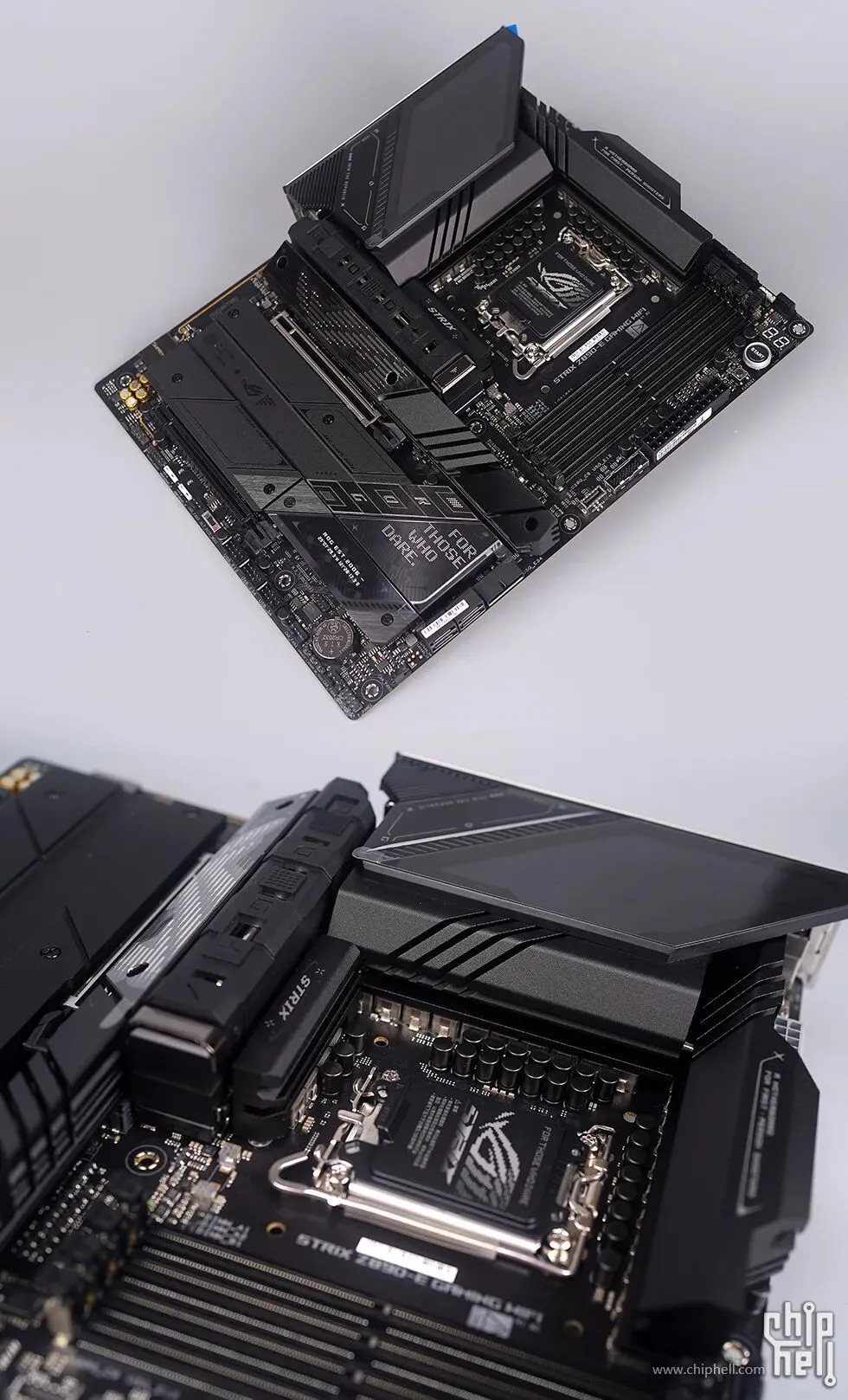

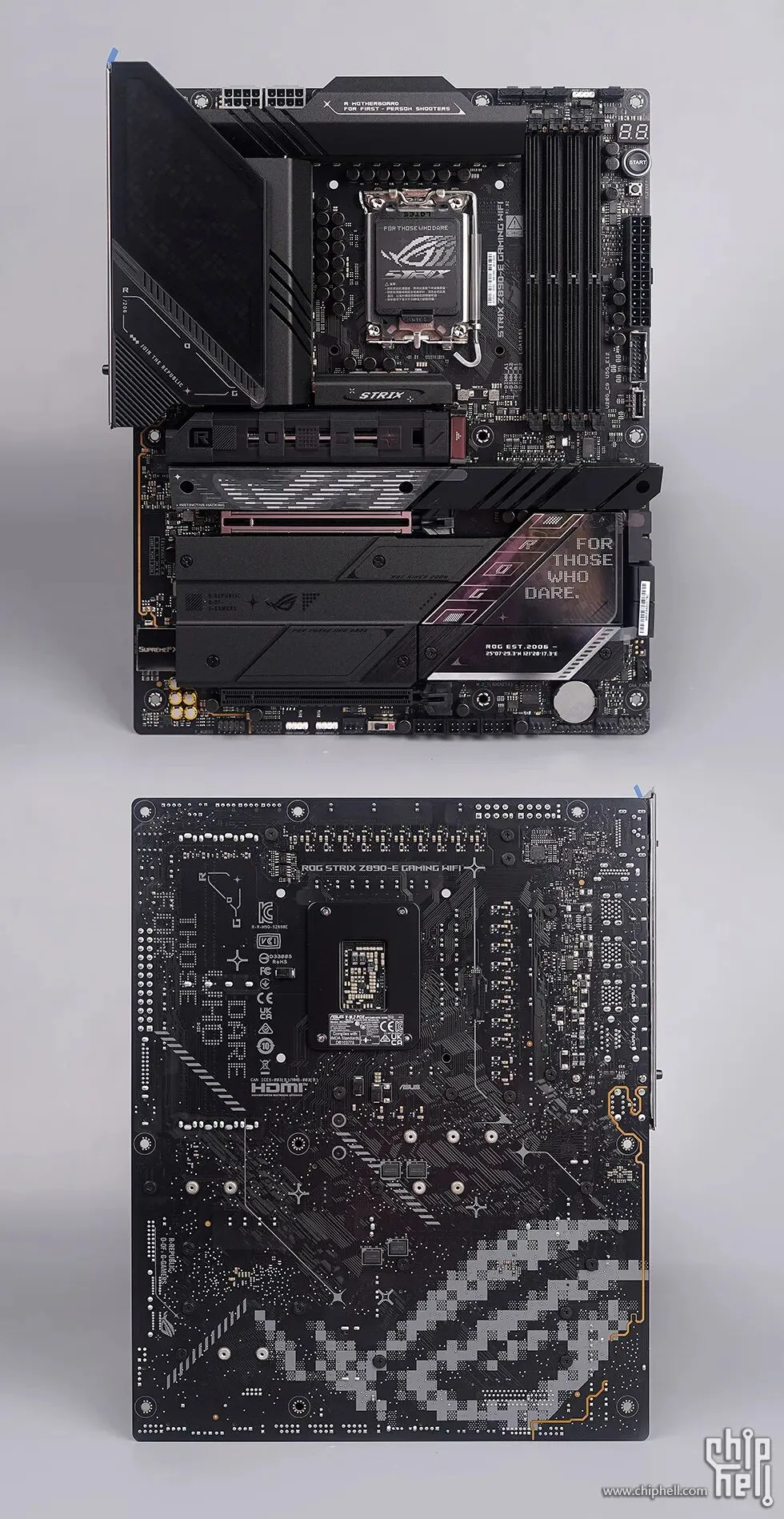

主板的外观设计延续了 ROG 家族一贯式的、以深邃的黑色搭配具有科技感的线条与灯饰构成的设计语言。覆盖了大面积的金属散热马甲，表面ROG 标识与图案元素点缀，信仰感非常的足！主板的背面亦是如此。

主板采用标准的 ATX 版型规格，定位高阶玩家，采用 18+1+2+2 相供电设计，即便对极限超频玩家来说也绰绰有余。结合酷睿 Ultra 200 系平台内置的 NPU 所实现的 NPU Boost AI 超频功能，可进一步释放 AI 性能，助力玩家获得更出色的性能体验。给到MOS 散热模组份量相当的足，并配有热管加持，确保供电的稳定输出。

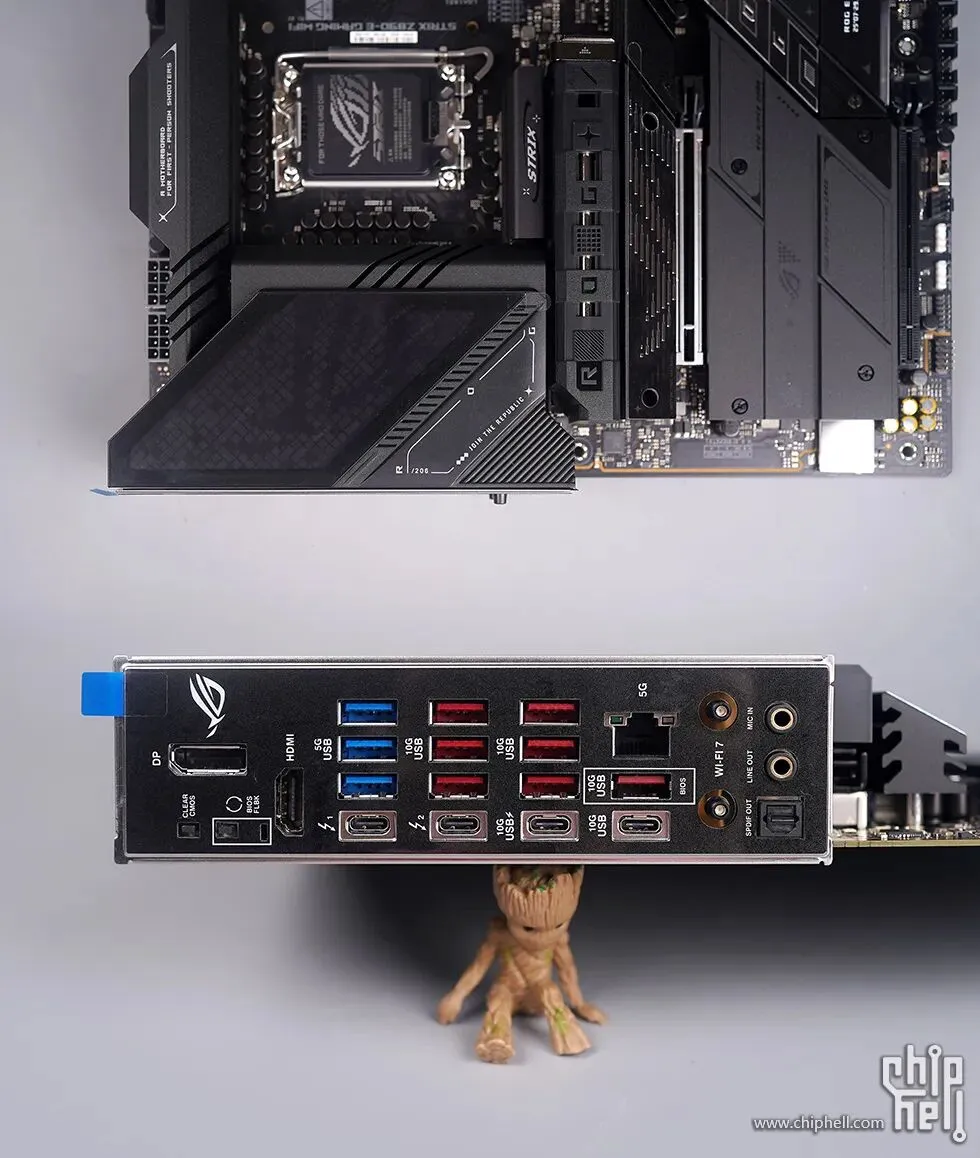

I/O 装饰模块配有点阵 ROG Logo 灯板装饰。IO 接口部分：DisplayPort 1.4 接口、HDMI 2.1 接口、BIOS 清除与更新按键、2×雷电 4 接口、2×10Gbps USB-C 接口、3×蓝色 5Gbps USB-A 接口、6×红色 10Gbps USB-A 接口、5GB LAN 接口、WIFI 7 / 蓝牙 5.4 快拆天线接口、数字音频光纤接口、2× 3.5mm 音频接口。

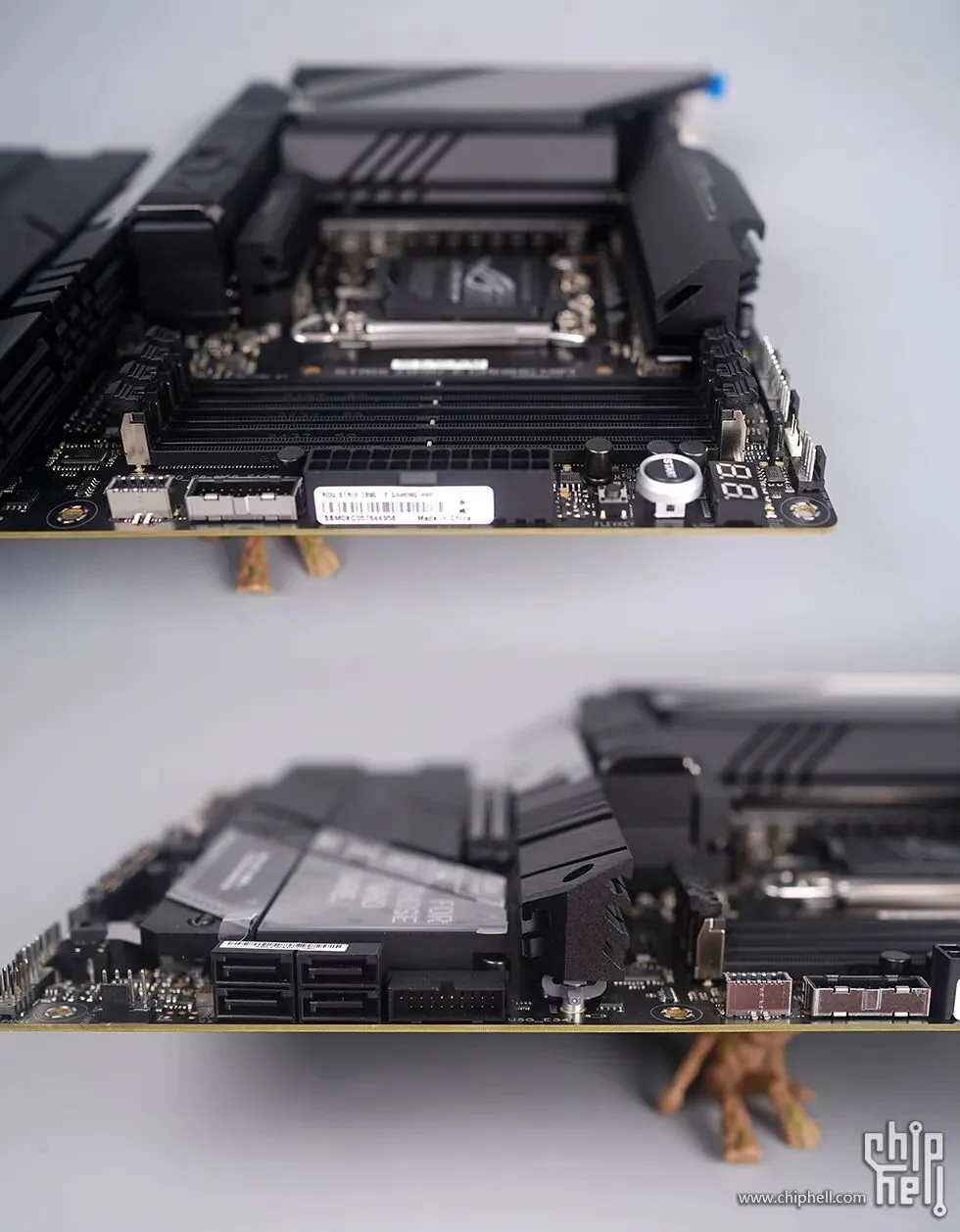

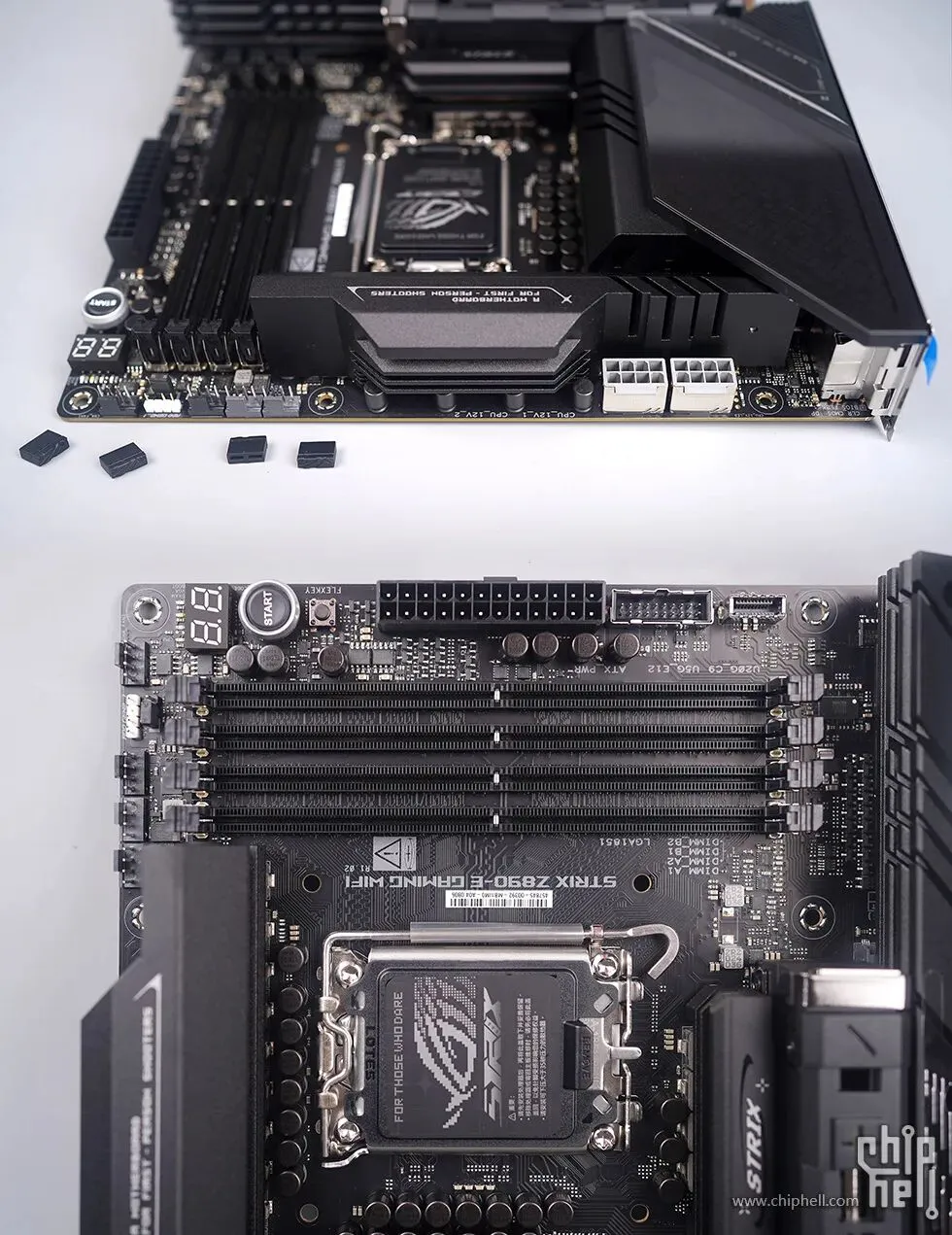

采用双 PROCOOL II 高强度 8PIN CPU 供电接口。上沿四个 4PIN PWM 接口（ CPU OPT、CPU FAN、AIO PUMP、CHA FAN ），一个 5V ARGB 接口。边角 Debug 纠错灯（监控 CPU、内存、显卡的运行情况），还有一个裸机开机按键。标配四条 DDR5 内存插槽，最大可支持到 192GB 容量，配合华硕的增强型内存配置文件 ( AEMP )，使其最高频率可达 8800MHz+OC。

24PIN 供电接口一侧，提供一个 20Gbps USB 3.2 Type-C 接口、竖插与侧插 5Gbps USB-A 接口，四个 SATA 6GB 接口。

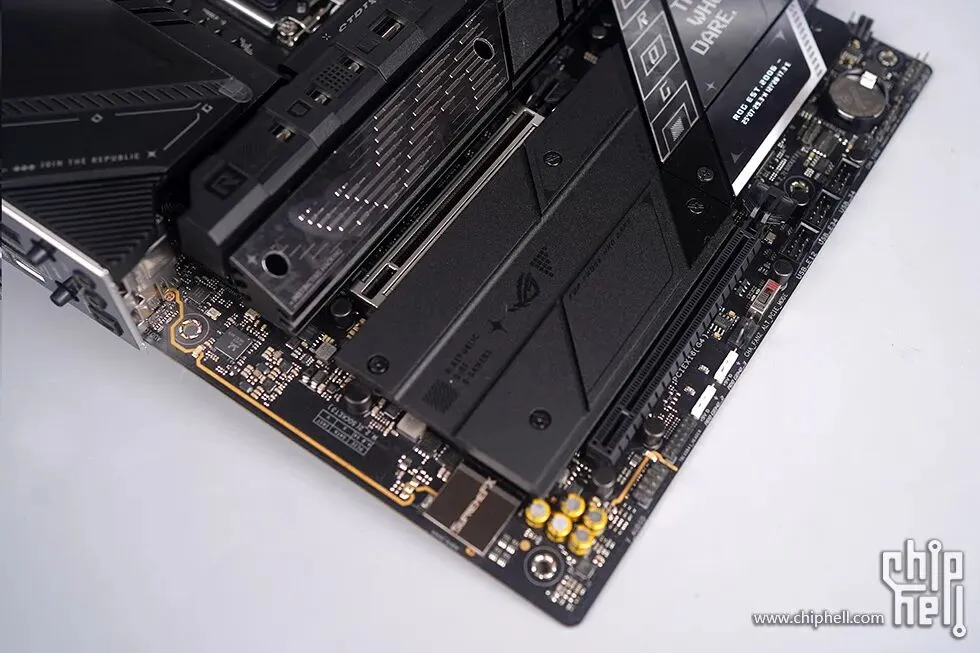

主板下沿，位置上其它的拓展接口该有都有，三个 USB 2.0 接口、两个 5V ARGB 接口、HD 音频接口等。还配有 PCIe 模式切换开关，音频为 Realtek ALC1220P ，配备 Savitech SV3H712 AMP 耳放芯片，配有 5 颗尼吉康音频专用滤波电容提升音质。

PCIe 扩展方面，提供两条 PCIe ×16 卡槽。第一条带金属加固设计的为 PCIe 5.0（支持 ×16 或 ×8 + ×8 模式），还有一条则由芯片组提供 PCIe 4.0。

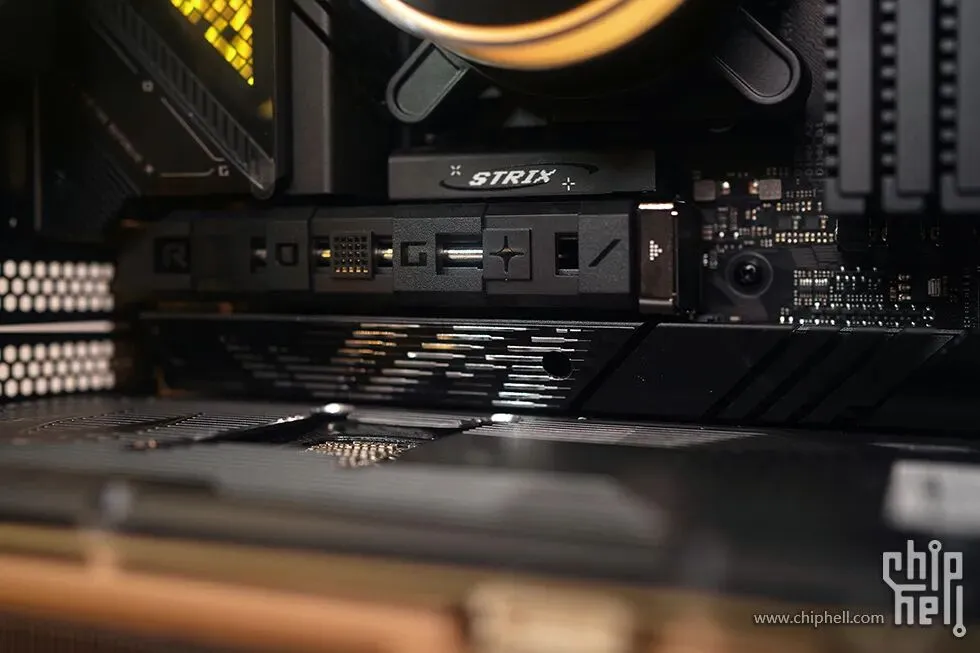

STRIX Z890-E 特别增大了显卡与 CPU 的间距，使得位置上 M.2 散热模块更为的注目，配备模块也更为的厚实。

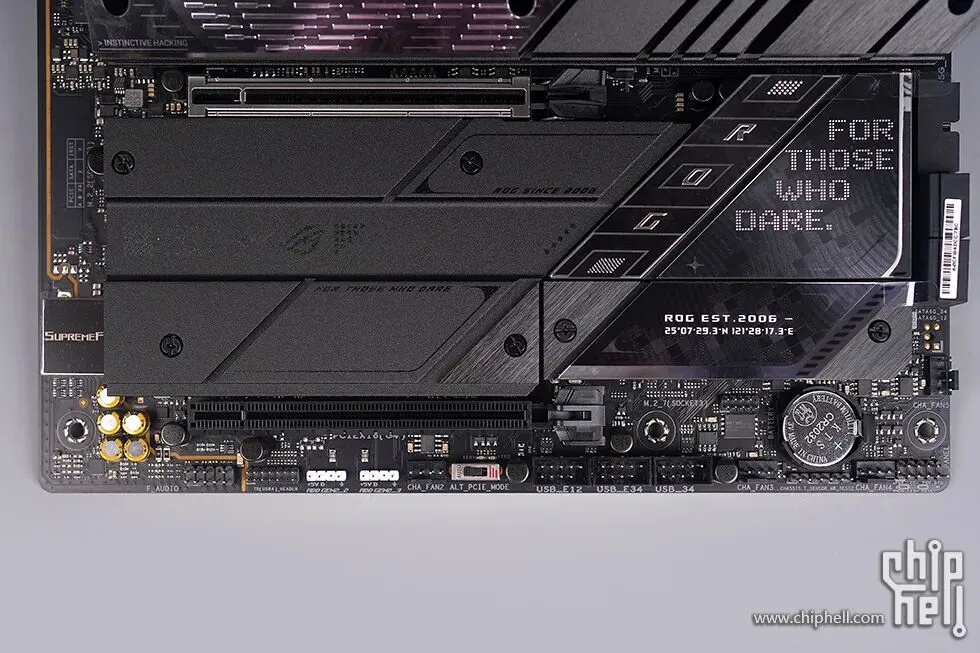

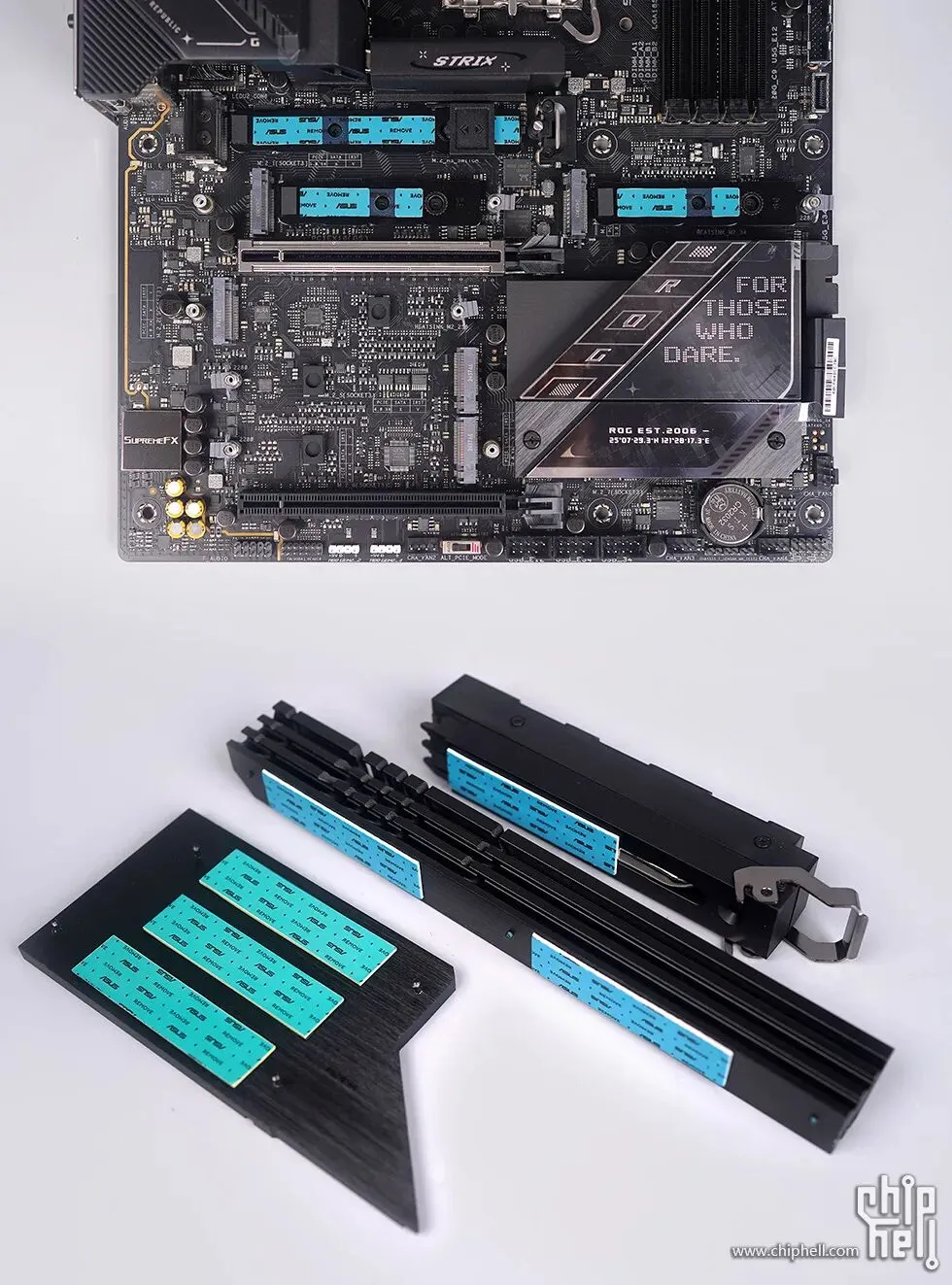

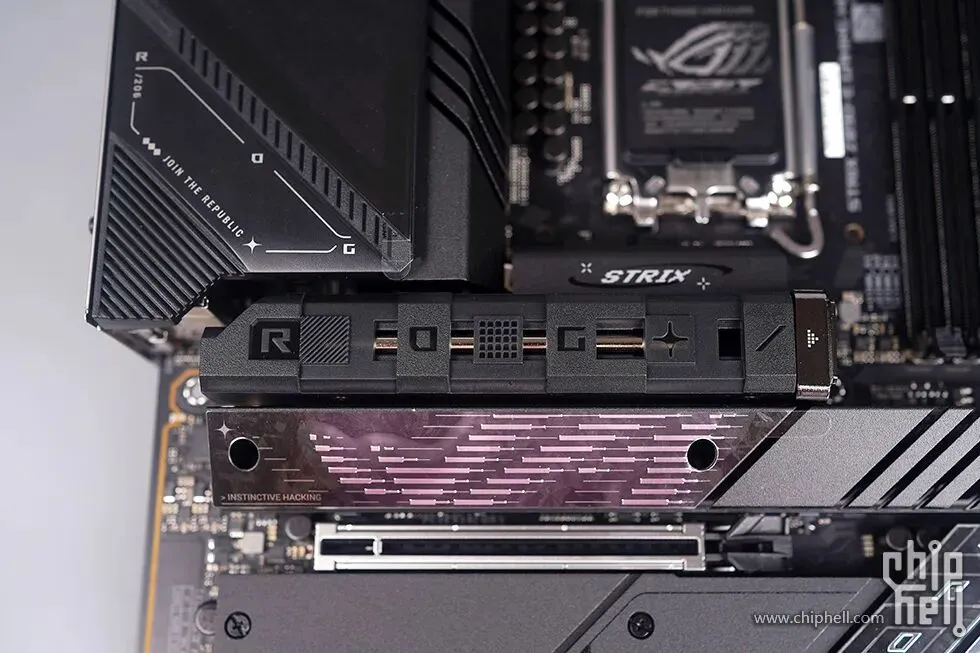

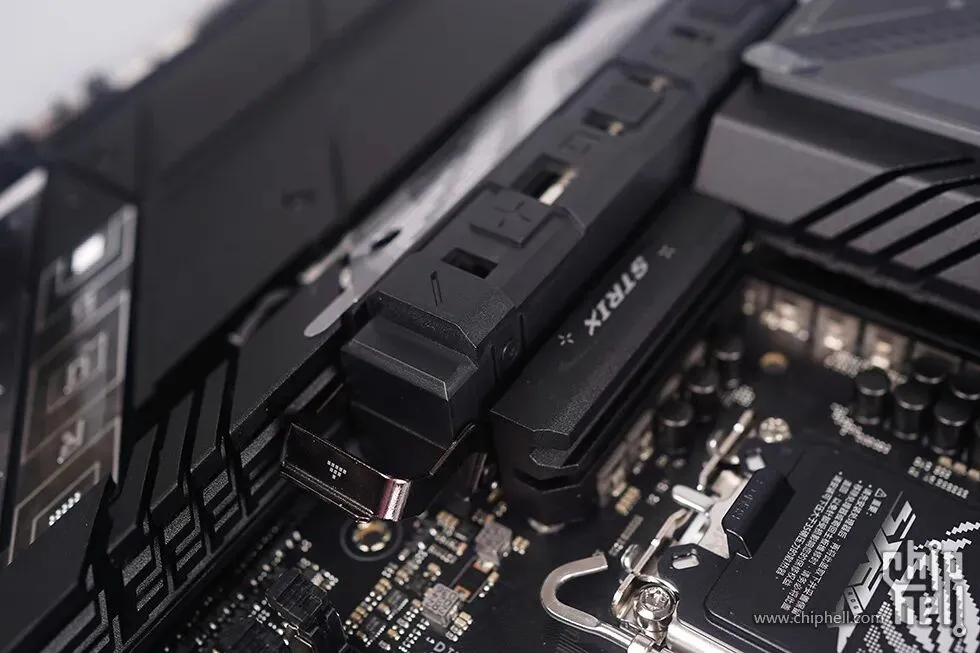

第一条 M.2 散热模块还带有热管加持！此外，采用了快拆设计，通过金属开关即可轻松拆卸与安装。

STRIX Z890-E 提供了多达七个 M.2 扩展接口，充分满足高速存储需求。其中四个为直连 CPU 插槽，更可最高支持 8+4+4+4+4 灵活拆分模式，能完全释放 CPU 直出 PCIe 通道的全部带宽，带来极致的数据传输性能。

阿斯加特 Asgard 雷神索尔限定版 DDR5 6000MHz 48GB×4。包装正面非常的炫酷，正面带有雷神索尔的漫画呼应内存的外观展示，左上角“Asgard”Logo 与烫金的型号标注，右下角注明规格。包装背面则是产品的规格描述与厂家的相关信息等等等....

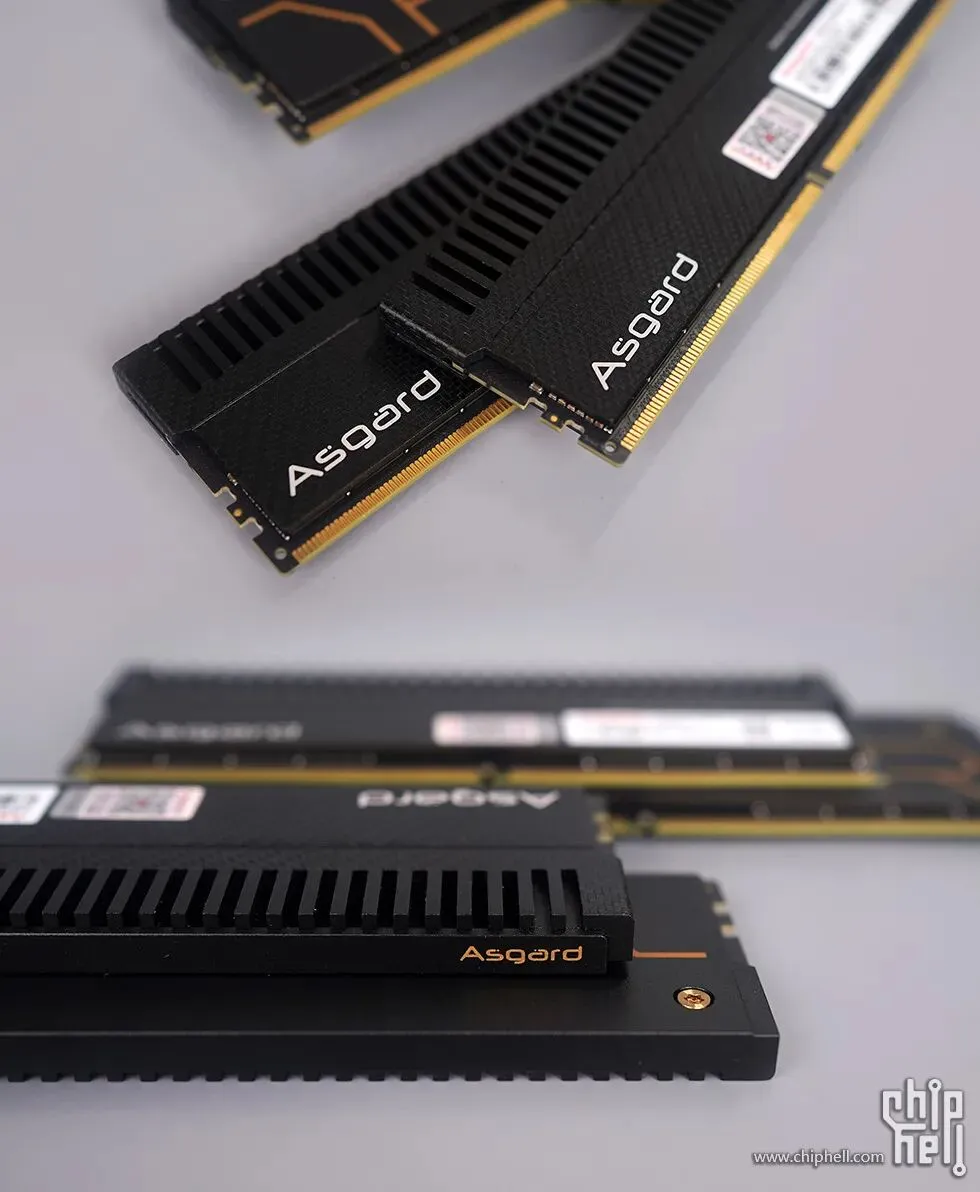

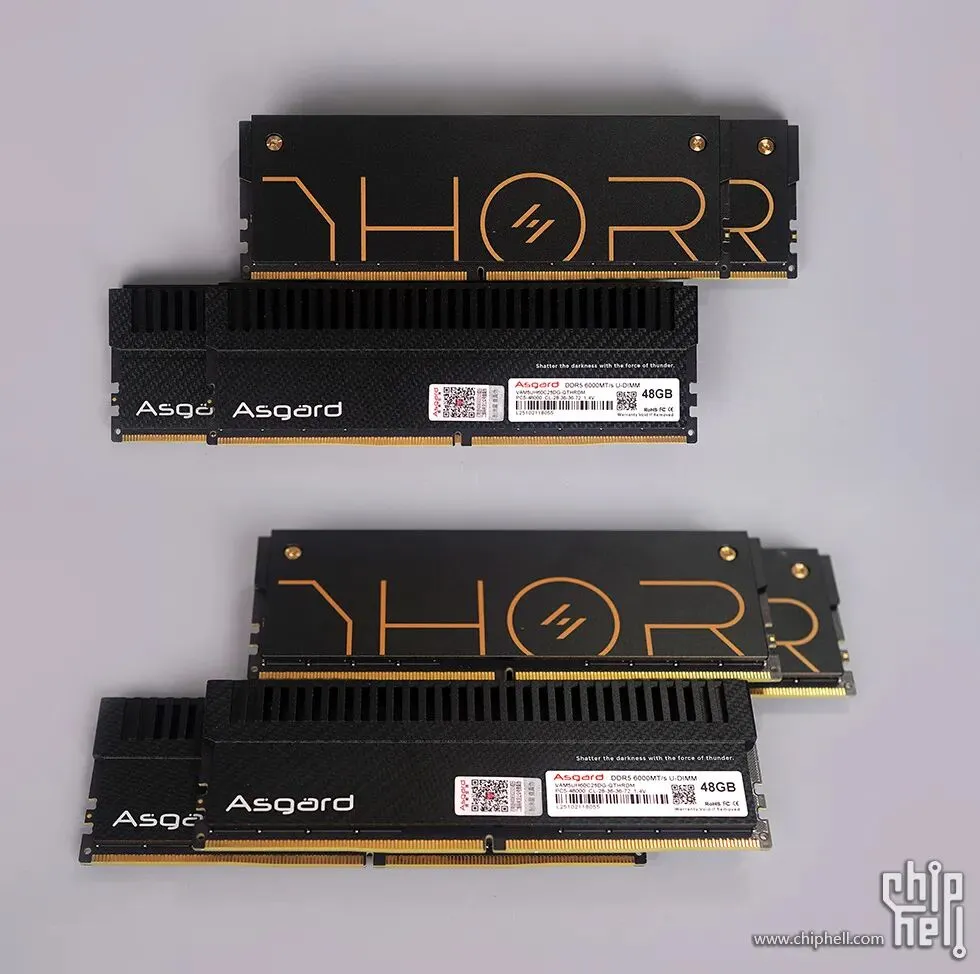

雷神索尔采用了无光设计风格，外型低调沉稳而富有质感。限定款为黑金配色，还在其中一侧特别加入了碳纤维材质，带来别具一格的视觉效果。

内存采用了类似鳍片的凹凸结构设计，有效增大了散热表面积，在高强度工作负载下依然能够保持稳定运行。其官方标称的散热马甲厚度达 2.0mm，用料扎实，散热表现值得信赖。

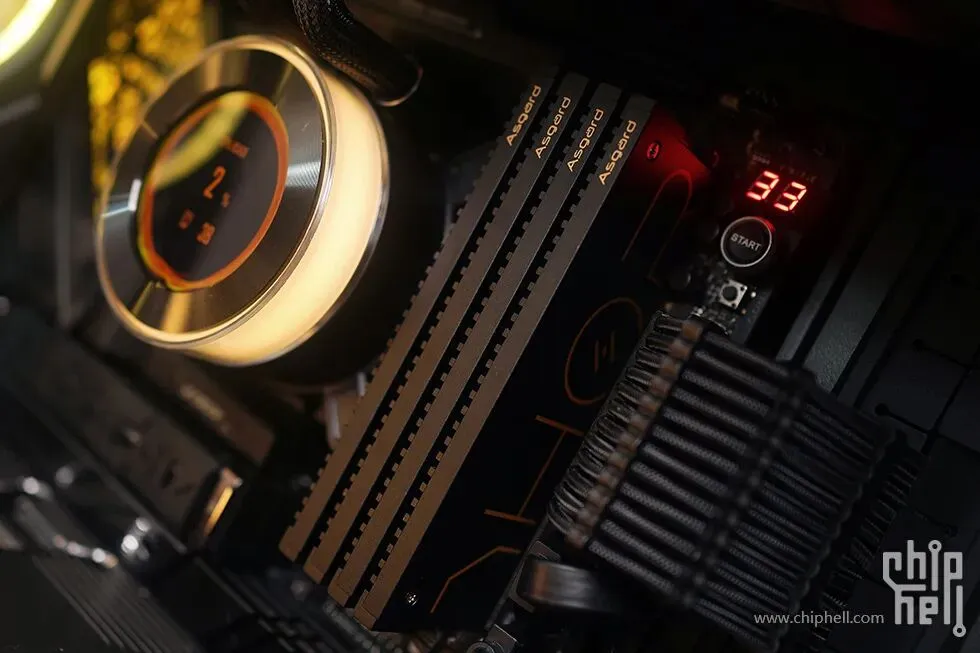

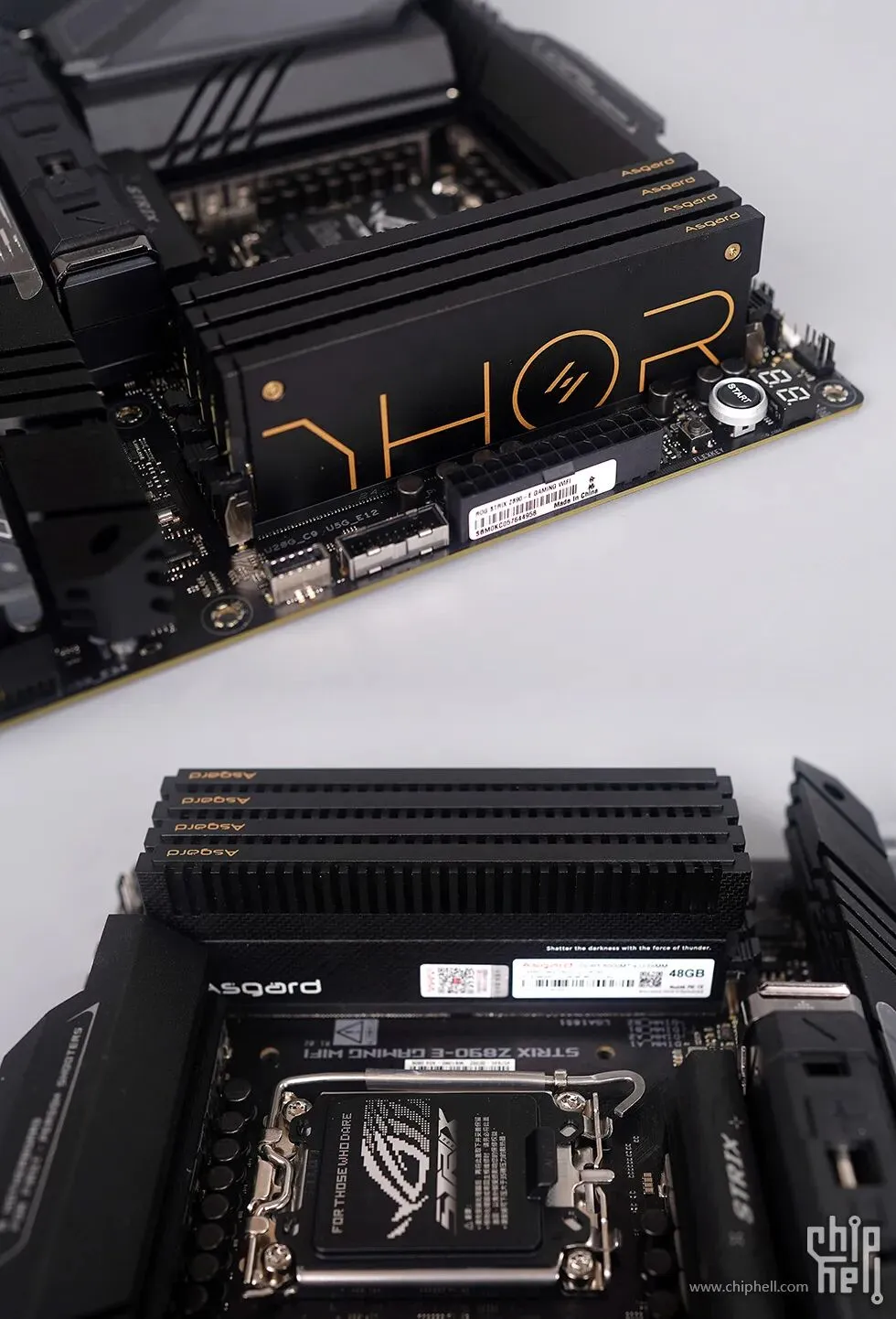

上机四条插满！！！！

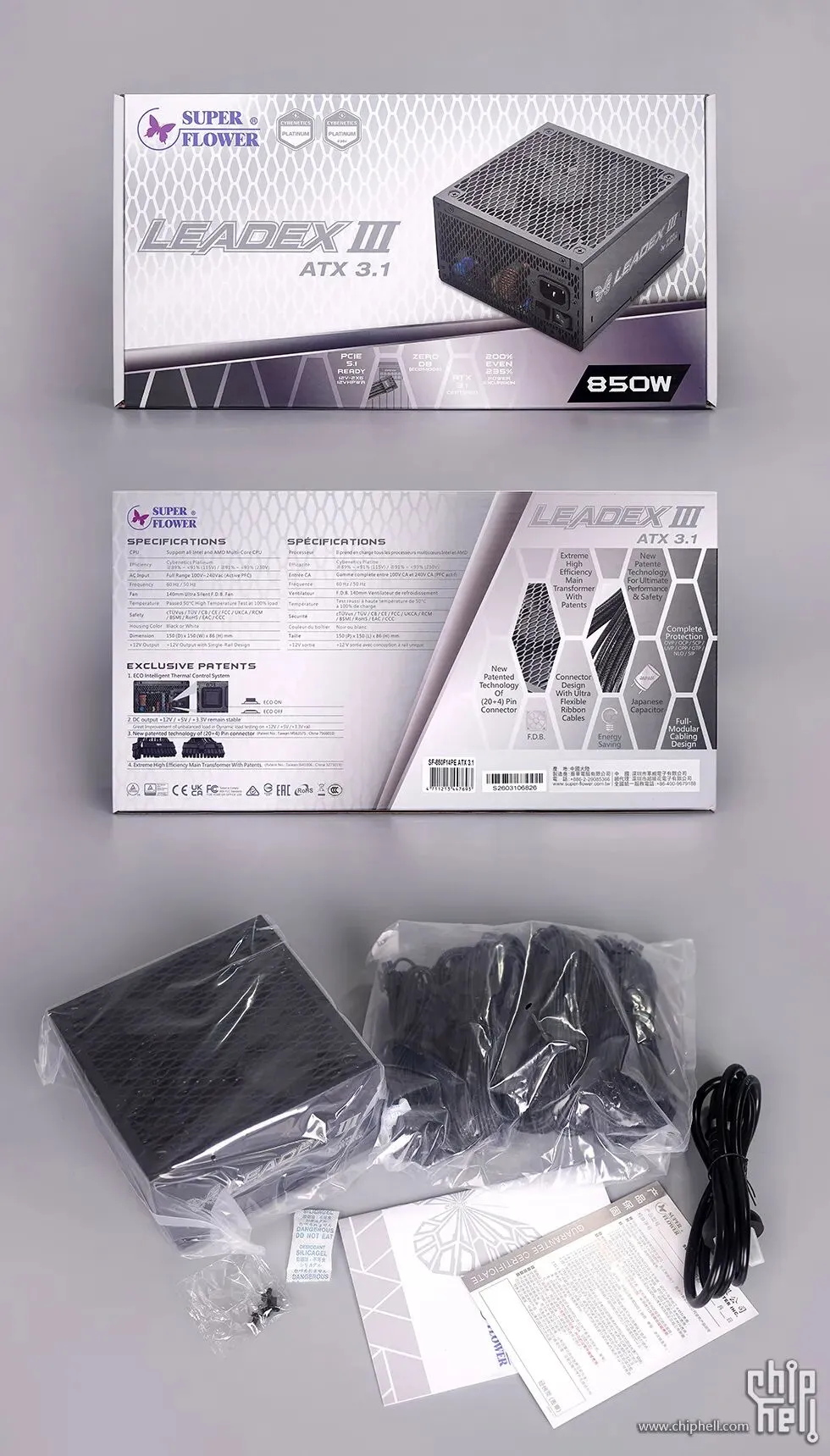

振华 LEADEX III P850W 白金 ATX3.1 全模电源。包装采用银白配色，正面产品外观图对应产品的型号，左上角品牌标记和两个白金认证标识。下方标注 PCIe 5.1 支持、带有 ECO 经济模式、ATX3.1 认证，右下角 850W 规格标注，包装背面则是产品的规格描述与厂家的相关信息等等等....里头附带说明书与保修卡、安装螺丝、调味包、模组线、电饭锅线。

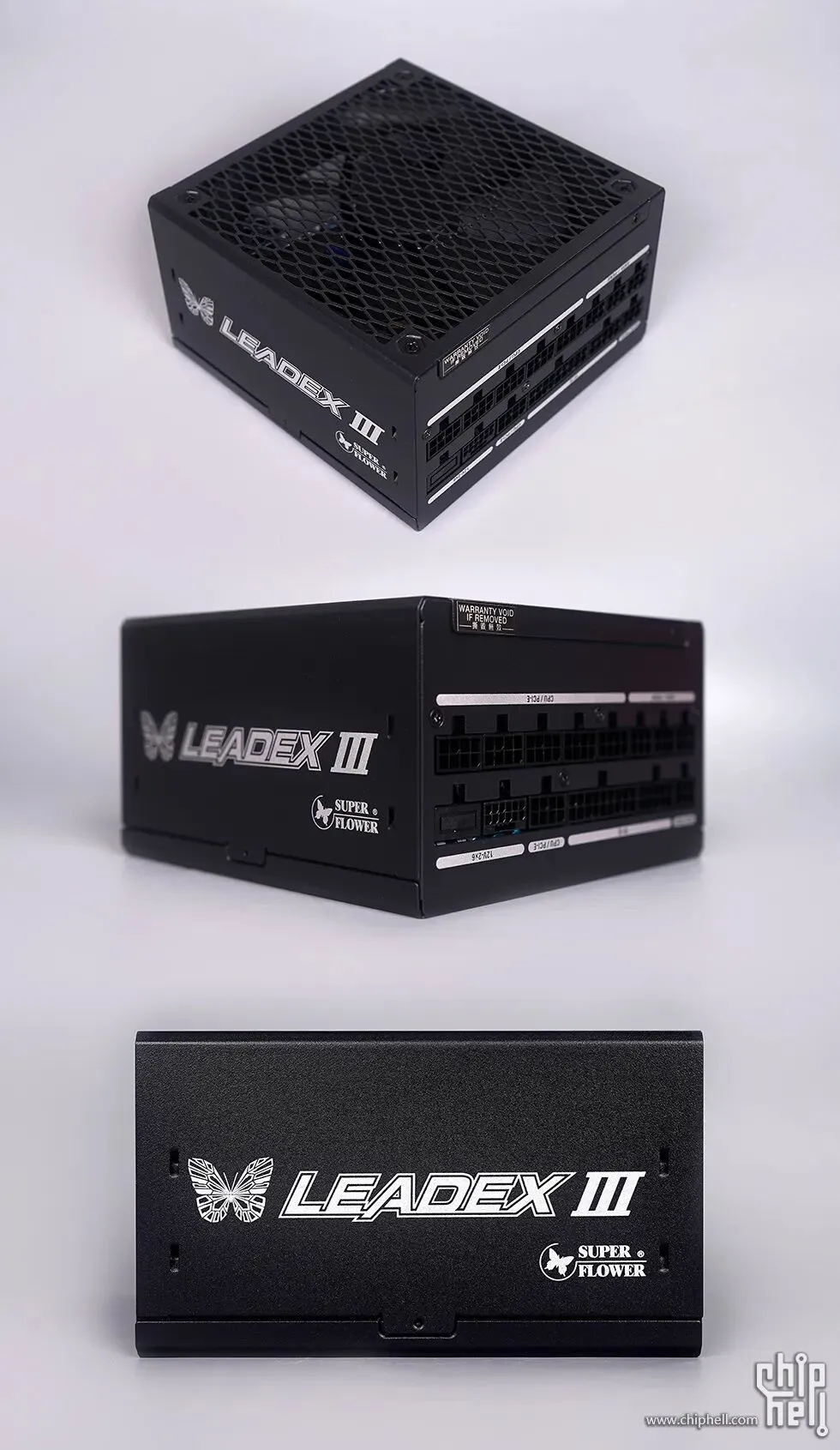

电源本体采用短机身紧凑尺寸设计，具体尺寸 150×150×86mm，兼容绝大多数中塔与全塔机箱。表面磨砂质感，两侧印有“ LEADEX III ”标识与振华品牌 Logo，产品提供长达十年的质保服务，为长期使用提供了坚实保障。

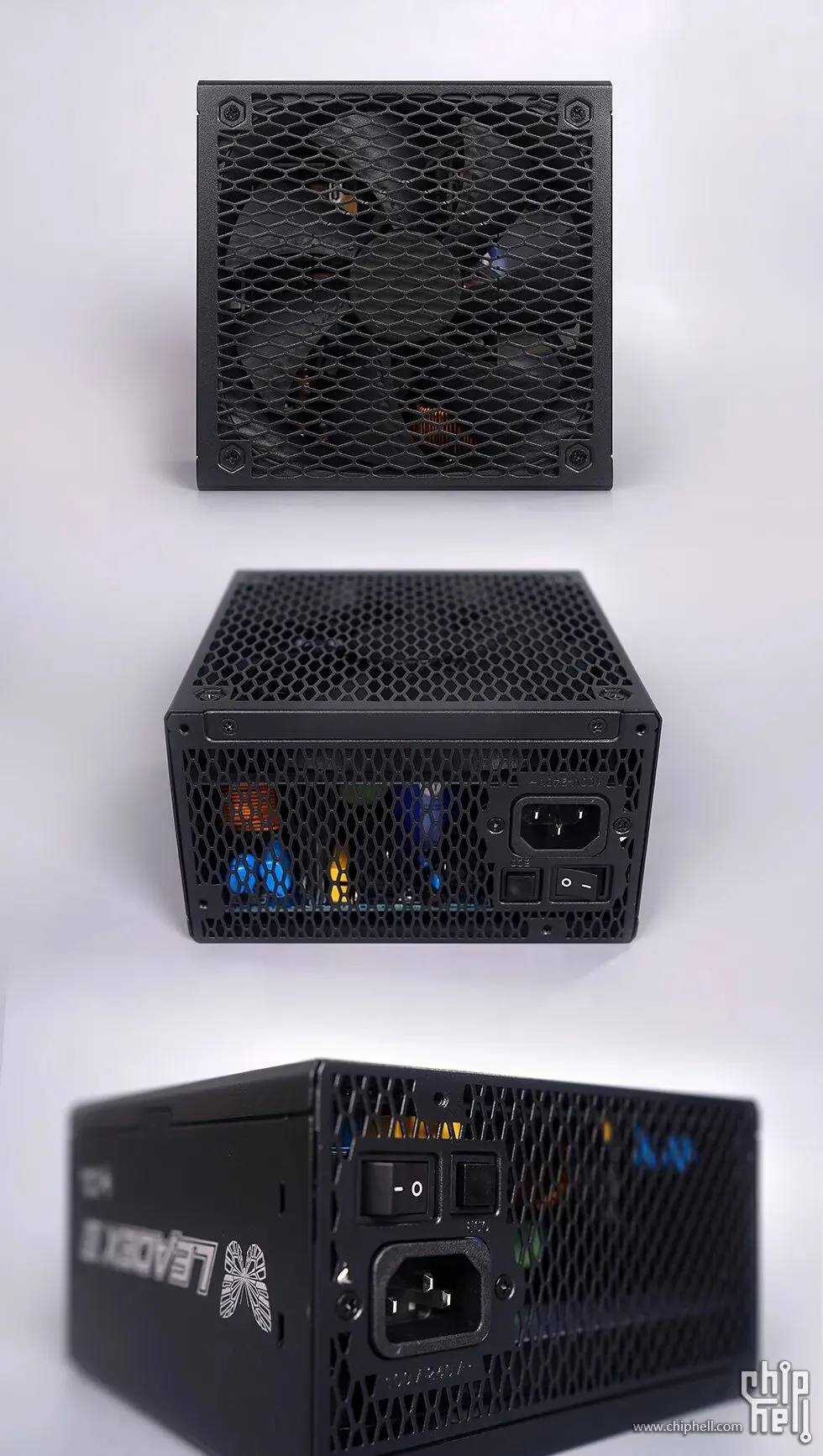

电源配备 140mm 大尺寸风扇，采用 FDB 液态轴承技术，有效降低运行噪音，同时显著提升使用寿命。对应尾部配有 ECO 按钮，即可开启节能静音模式：低负载时风扇大幅降速，实现近乎无声的运行；弹起按钮，则切换至智能温控模式，高负载下依然保持高效散热，在性能与安静之间取得理想平衡。

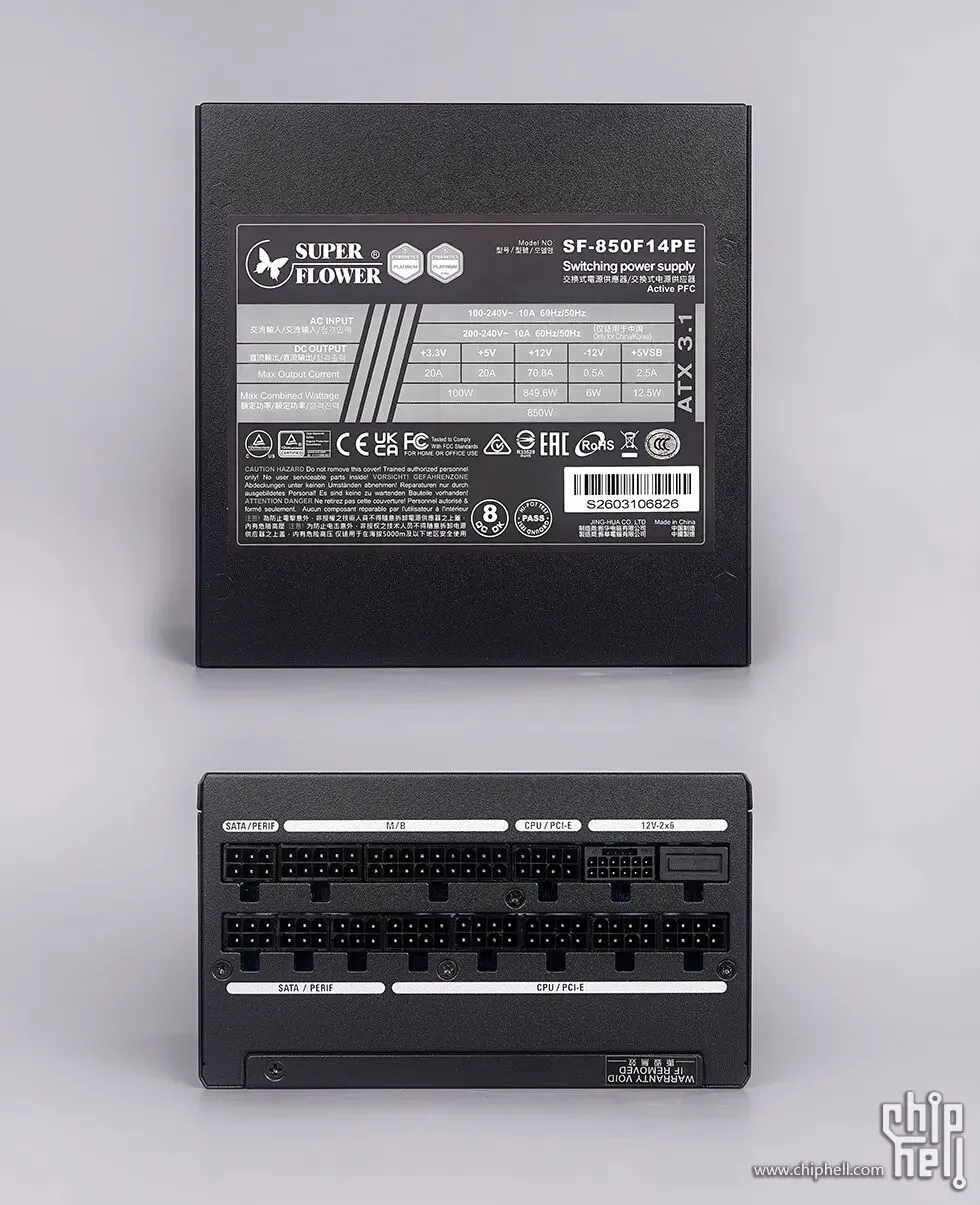

电源采用日系105℃高品质电容，搭载半桥 DC-DC + LLC 谐振架构与主动式 PFC，符合 Intel ATX 3.1 与 PCIe 5.1 标准，支持 200% 整机峰值和 300% 显卡瞬时功耗。背面铭牌信息清晰，技术参数与认证标识齐全。支持 100V–240V 宽幅输入，适配全球电网。额定功率 850W，+12V 单路输出高达 849.6W。模组方面配文字标识，其中 PCIE 和 CPU 供接口是通用的共计 5 组，通用使用起来会比较的方便，SATA/PERIF 为 4 组， M/B 24PIN 两组，还有一个 12VHPWR 接口。

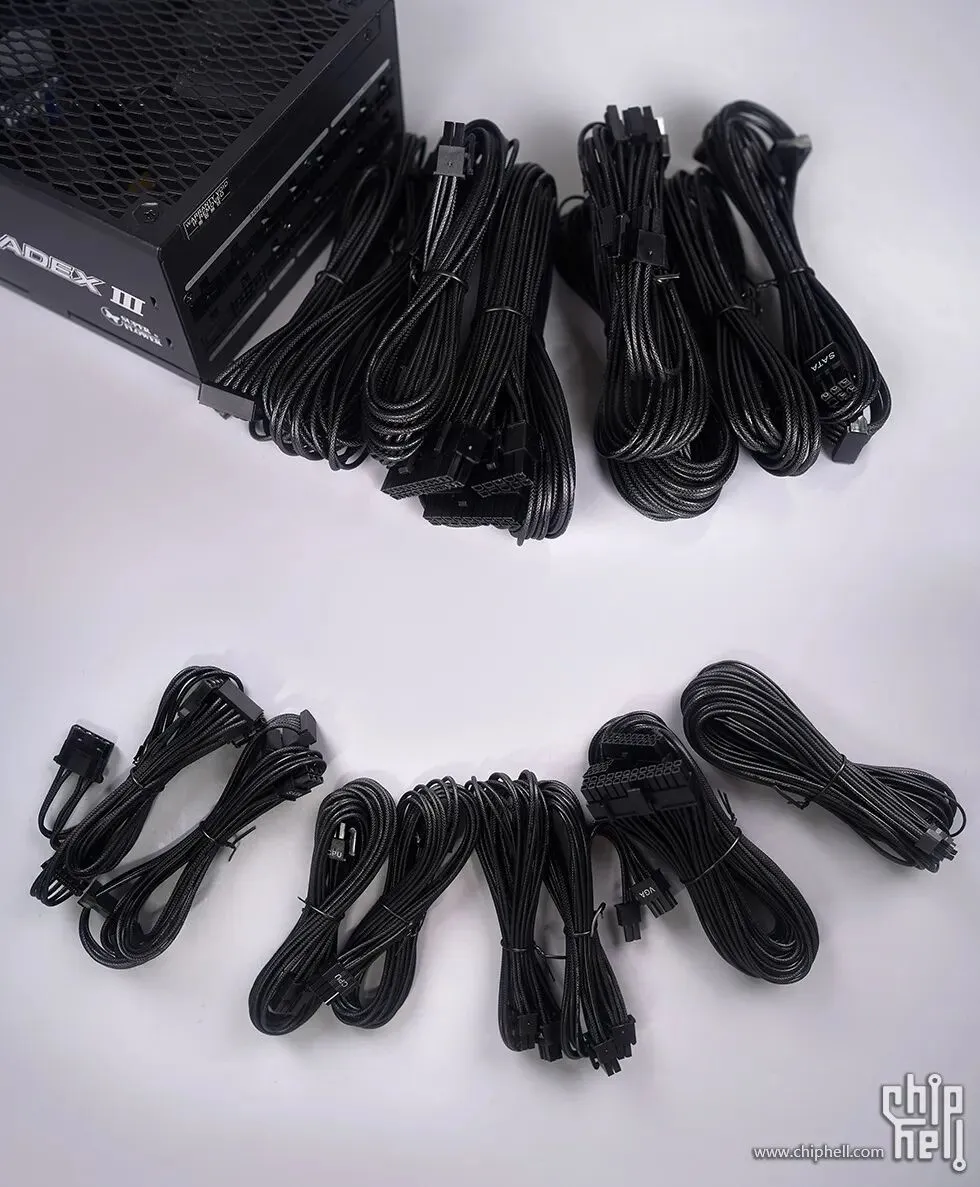

电源附带精致黑色包网压纹模组线，质感与美观度都还是蛮不错的，可以更好的走线。包含：1 条主板线、2 条12V-2×6 显卡线（双色头）、2 条 CPU 线（ 4+4 ）、2 条 PCI-E 线（其中一根双头）、1 条 SATA 线（ 4 头）、1 条 Molex+SATA 混合线（ 2+2 头）。

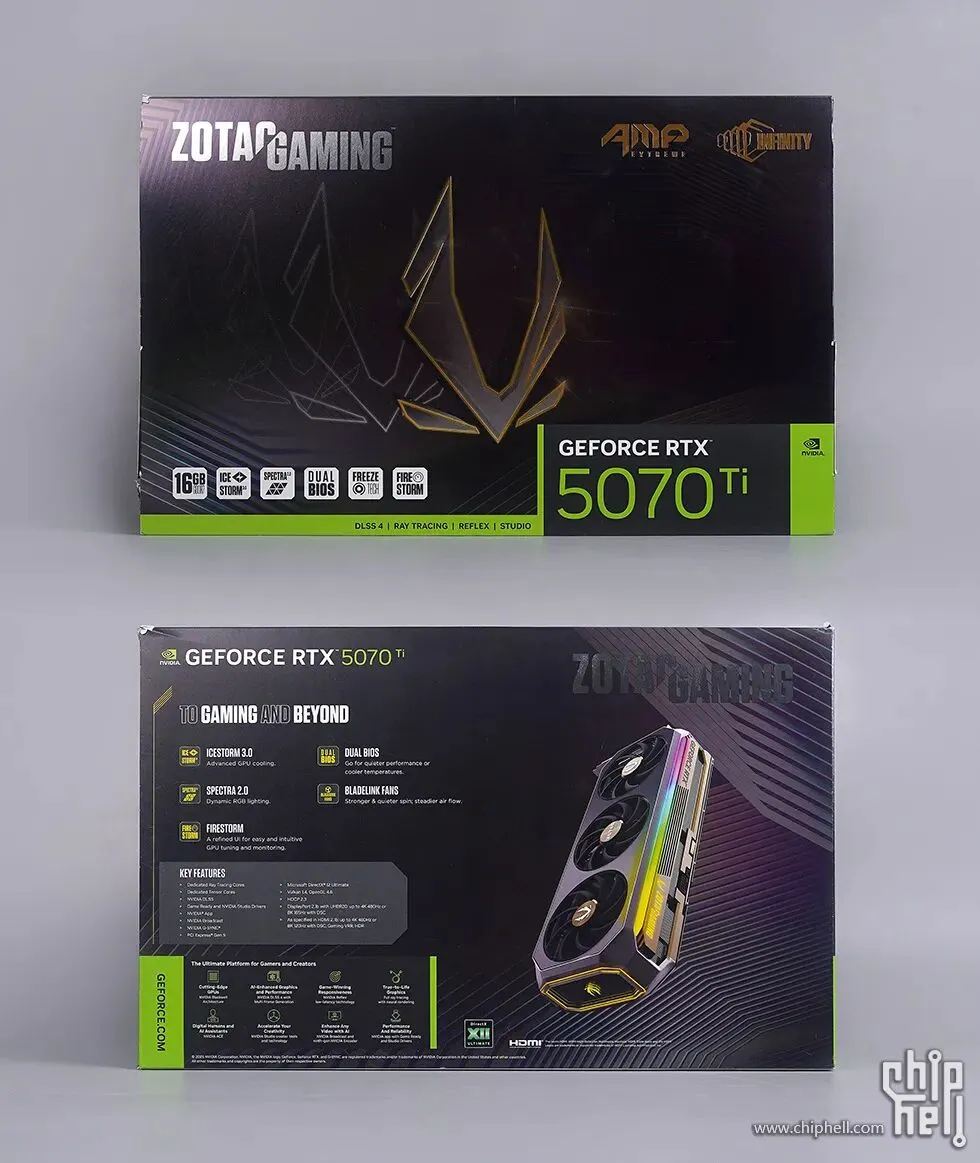

索泰 GEFORE RTX 5070TI 16GB AMP EXTREME INFINITY 显卡，包装采用黑色简约风格设计，正面以 ZOTAC GAMING 系列标志为背景图案。反面配有显卡渲染图，还有一些显卡的卖点描述等等等...

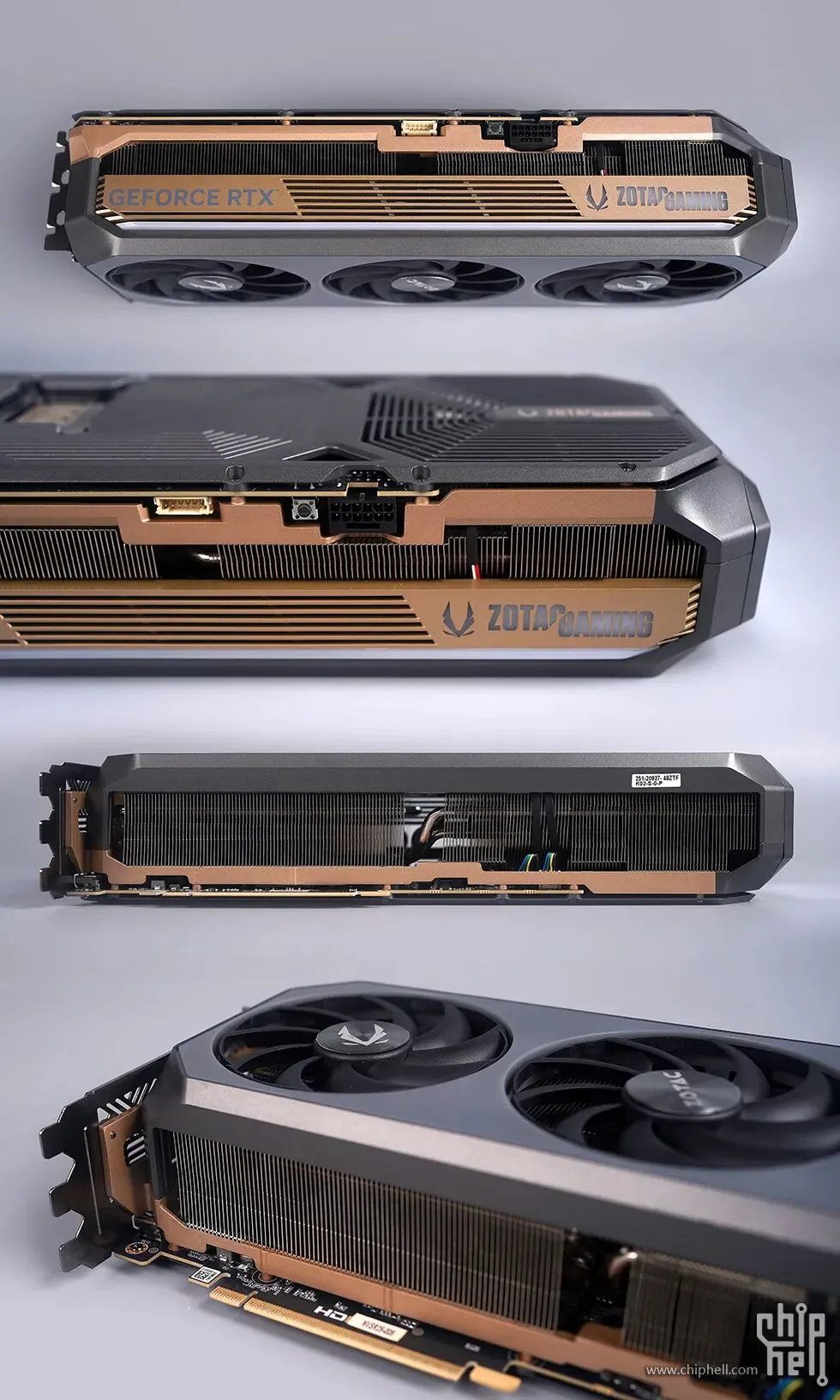

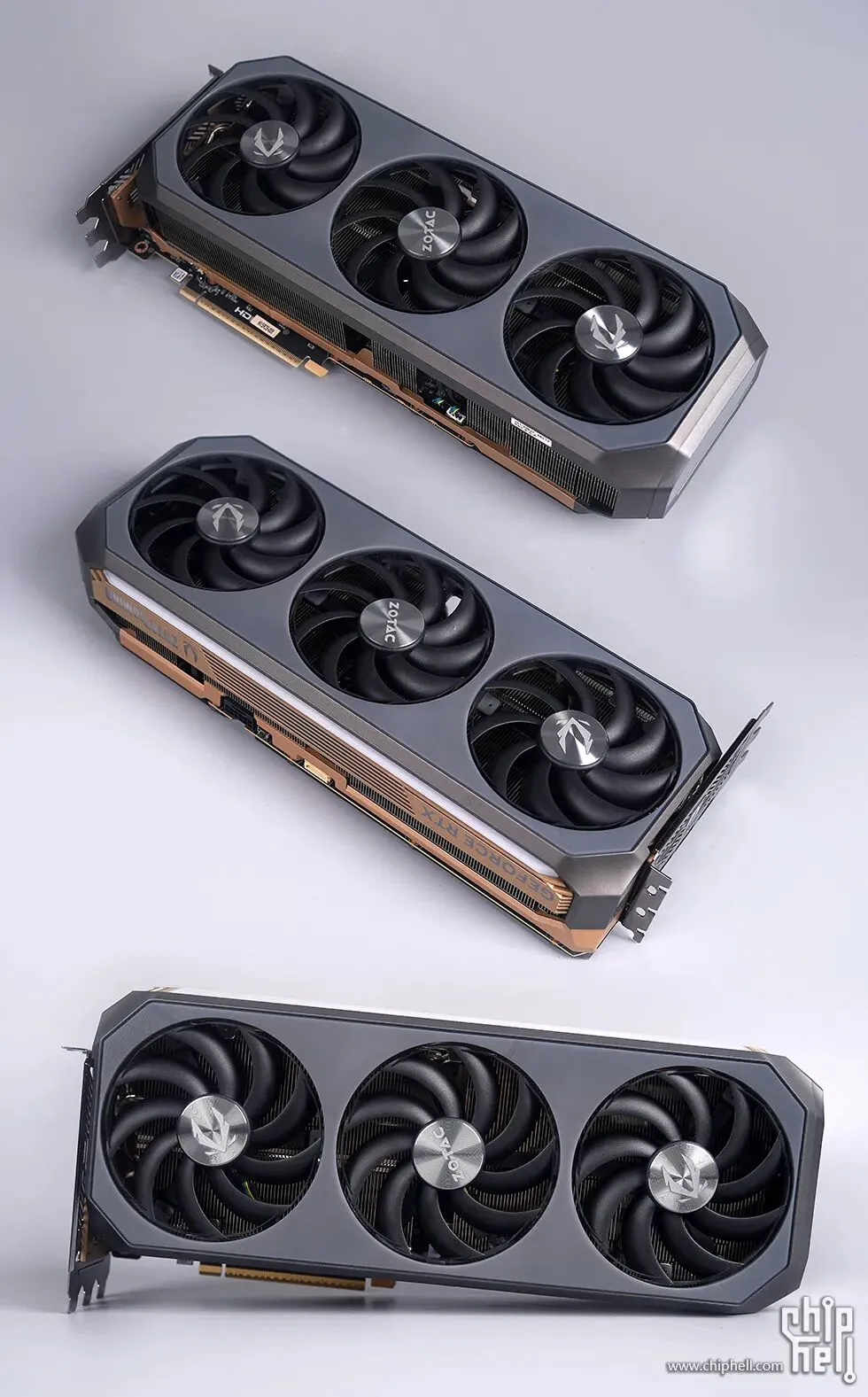

显卡本体外观采用灰金配色，方正硬朗的造型，辨识度非常的高！尺寸也是比较的足！官标：329.7×137.8×67.8mm。搭载 3 把 9mm 环刃风扇，叶片曲率经过优化，增加了结构稳定性，降低风噪提升风量、风压和垂直风流穿透力，提升散热效率。内置 ICESTORM 3.0 散热模块，由超大面积的 VC 均热板，七根 6mm 镀镍复合热管 + 两端大面积散热鳍片 + 一体金属中框组成。使得这款显卡足够具备有不错的散热与静音表现。

显卡侧面以金色为主，左侧 NV GEFORCE RTX 银色标识，另外一侧 ZOTAC GAMING & LOGO 信仰灯。采用单 16Pin 供电接口，采用 14+3 共计 17 相供电，采用全贴片式的固态电感和 POS CAP 滤波电容，为 GPU 和显存颗粒提供纯净稳定的供电电流。接口旁边设有一个双 BIOS 切换按钮，可以在静音和强效之间一键切换，边上还有一个灯光同步接口，支持串联各大厂商的主板做灯光同步。显卡两侧均为采用大面积的鳍片外露，增强散热效率，显卡风扇的插头设计在底部，这样正侧面看着会比较的清爽。此外，内置的金属中款设计，并延伸至挡板进行加固，这东西不仅可以辅助到散热，还显著增强了显卡结构的强度。

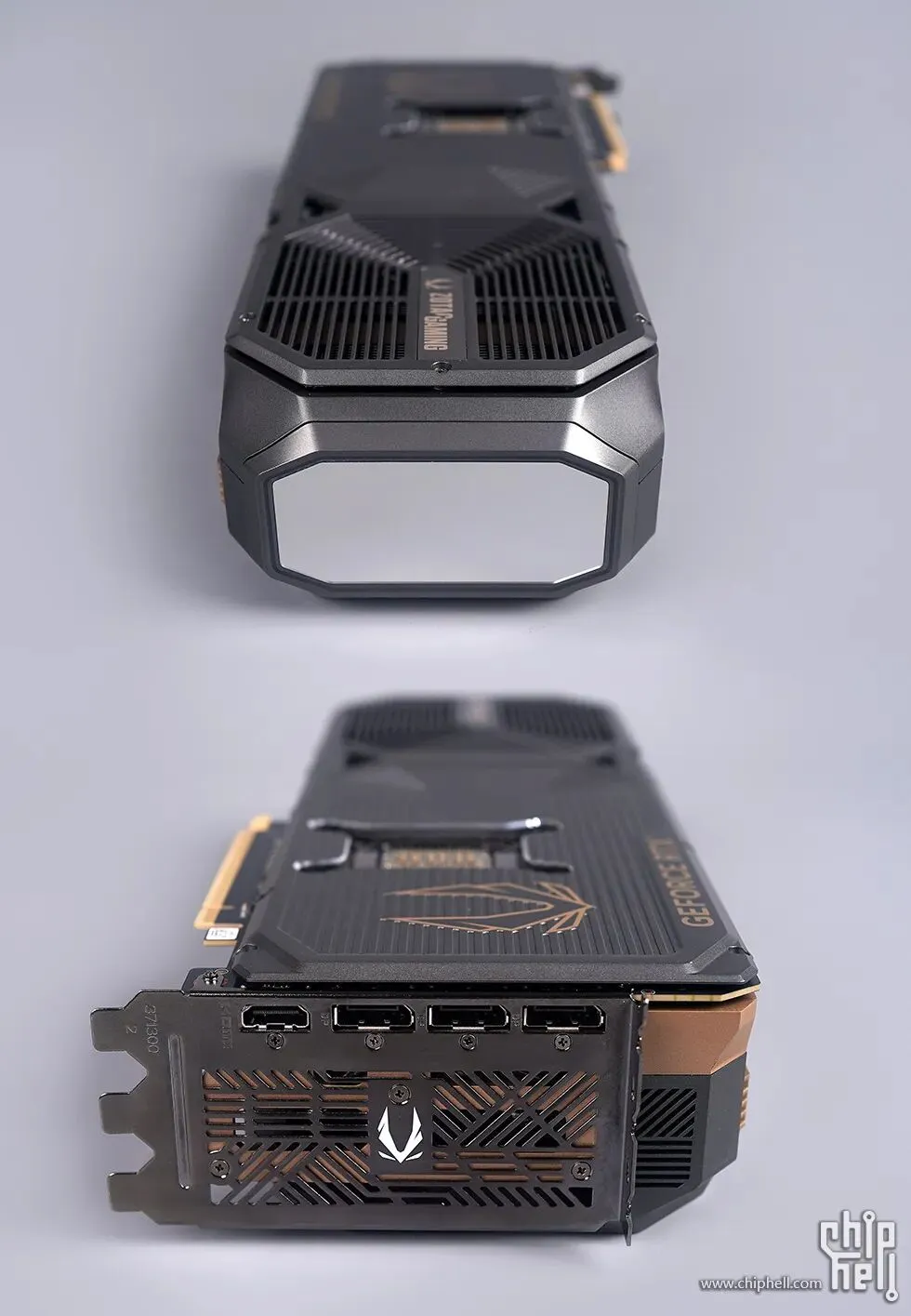

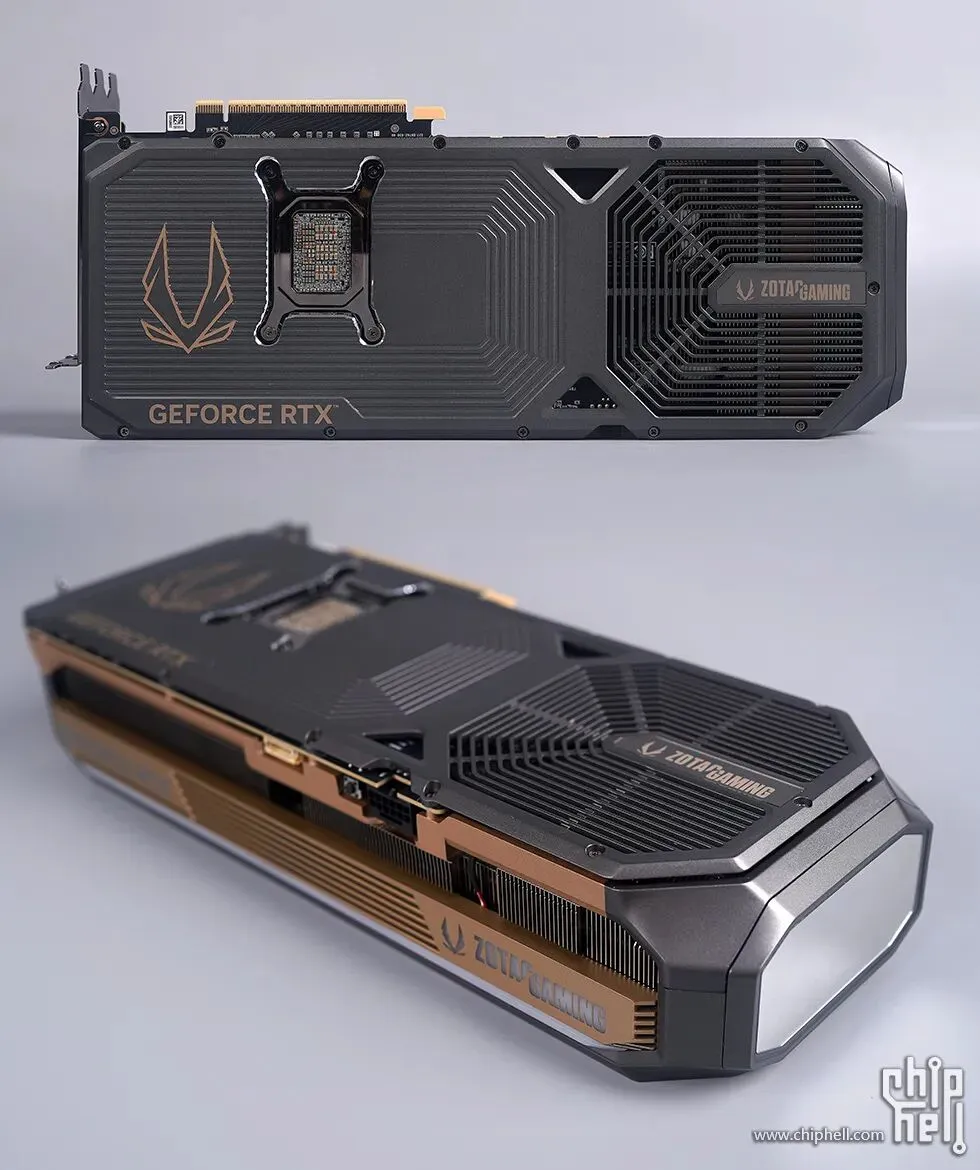

显卡采用厚实的合金背板，表面精密加工了回环刻线，尾部有超大的镂空窗口，带有同样设计语言的回环隔栅。表面印有金色的索泰标志和 GEFORCE RTX 标识点缀。

显卡为全封闭样式，设有一块镜面，通电之后会有 “无限镜” 的灯光效果，呼应了显卡名称中的 INFINITY 。三 PCI 挡板设计，输出接口方面，提供了三个 DP2.1 和 1 个 HDMI 2.1 接口。

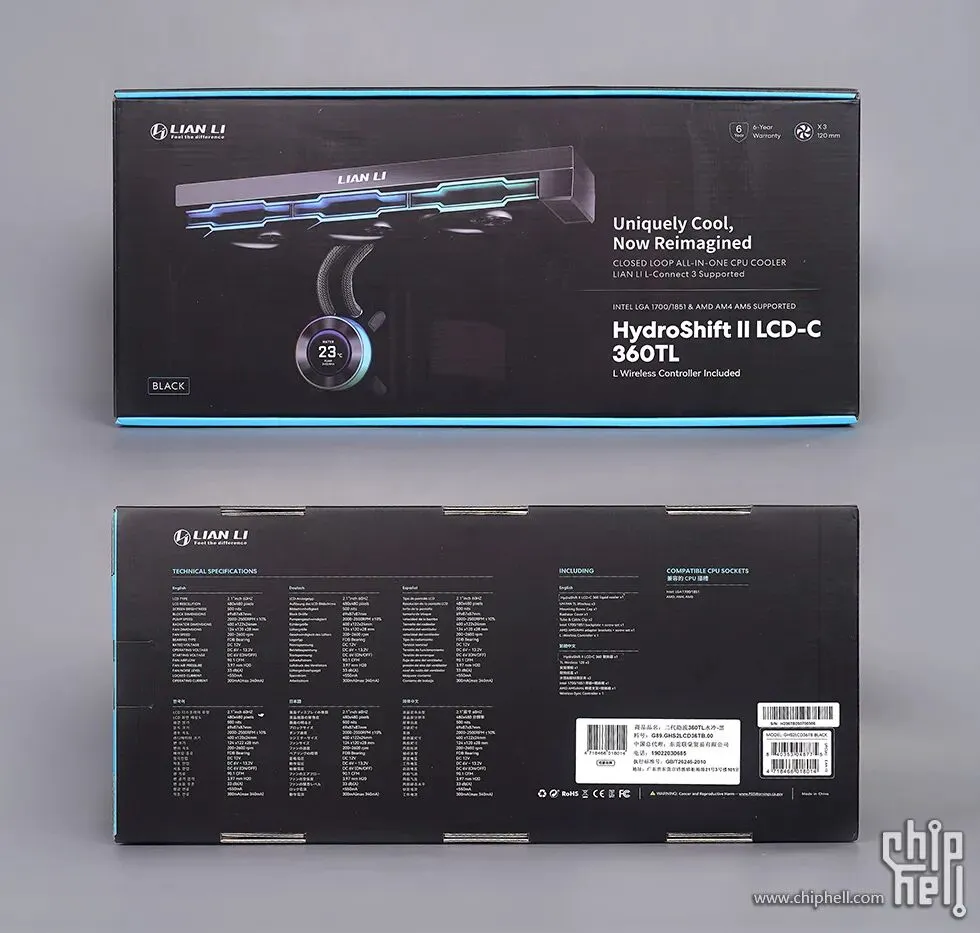

散热器选用的是联力隐流二代 360 LCD 一体式水冷。包装以黑色为主基调，正面印有产品渲染图，并辅以若隐若现的机箱内部效果展示，颇具质感。包装背面则详细列出了产品规格参数及厂家相关信息等内容。

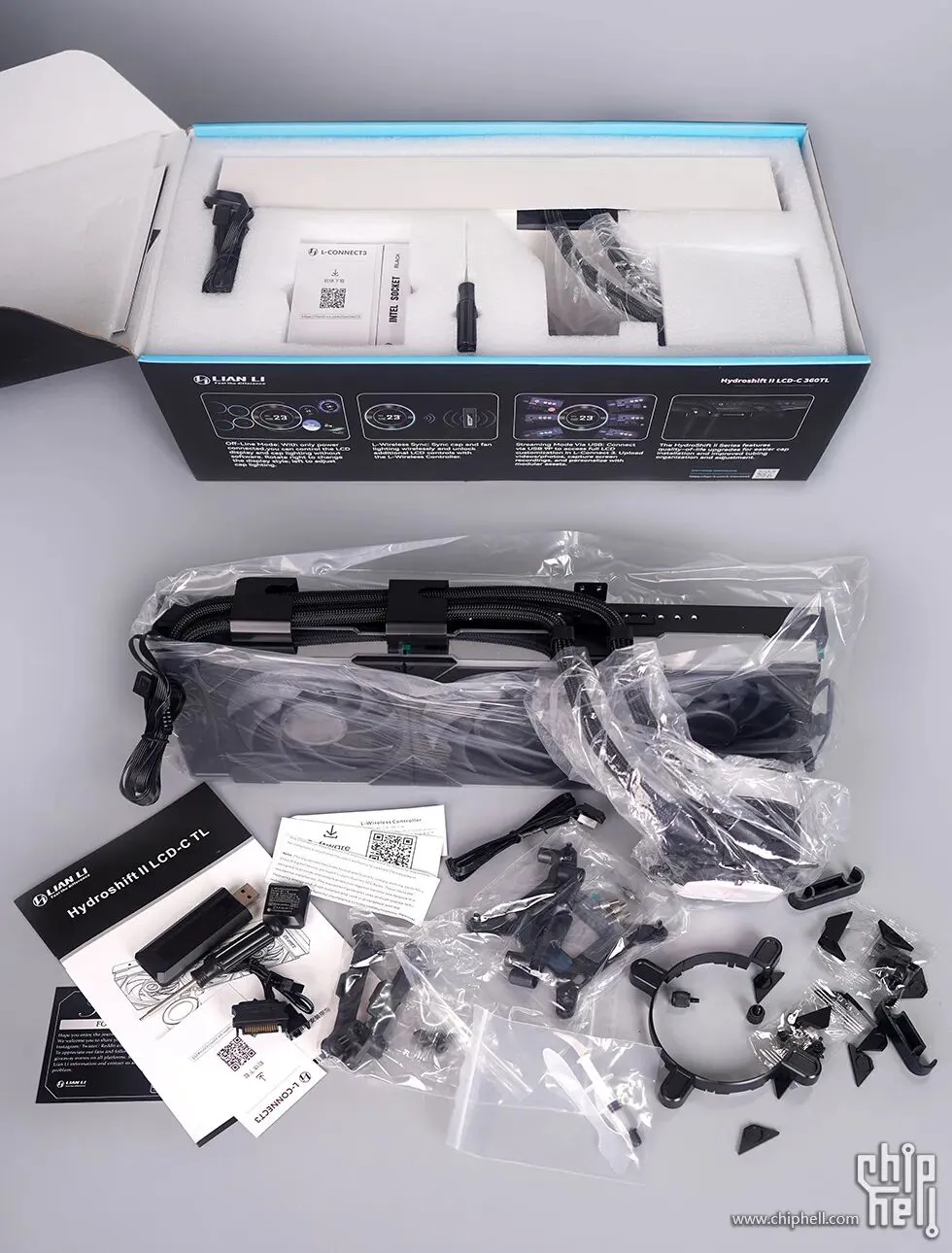

包装里头采用塑形白色泡绵包裹保护产品。里头配备了主流平台的 AMD 和 INTEL 扣具、一个 L-Wireless Sync 控制器、一个 sata 供电 3×4pin 线缆和一管硅脂等等等...

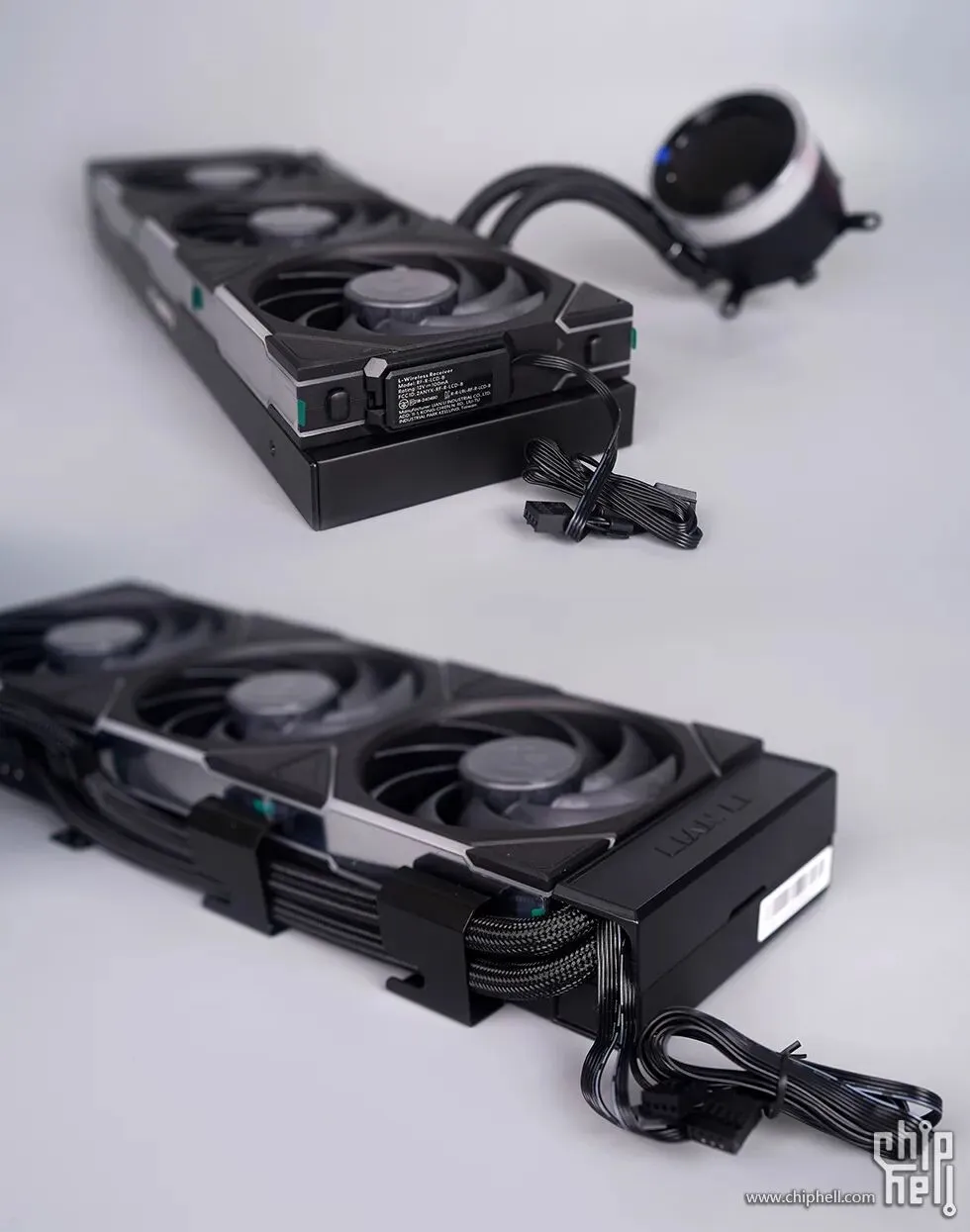

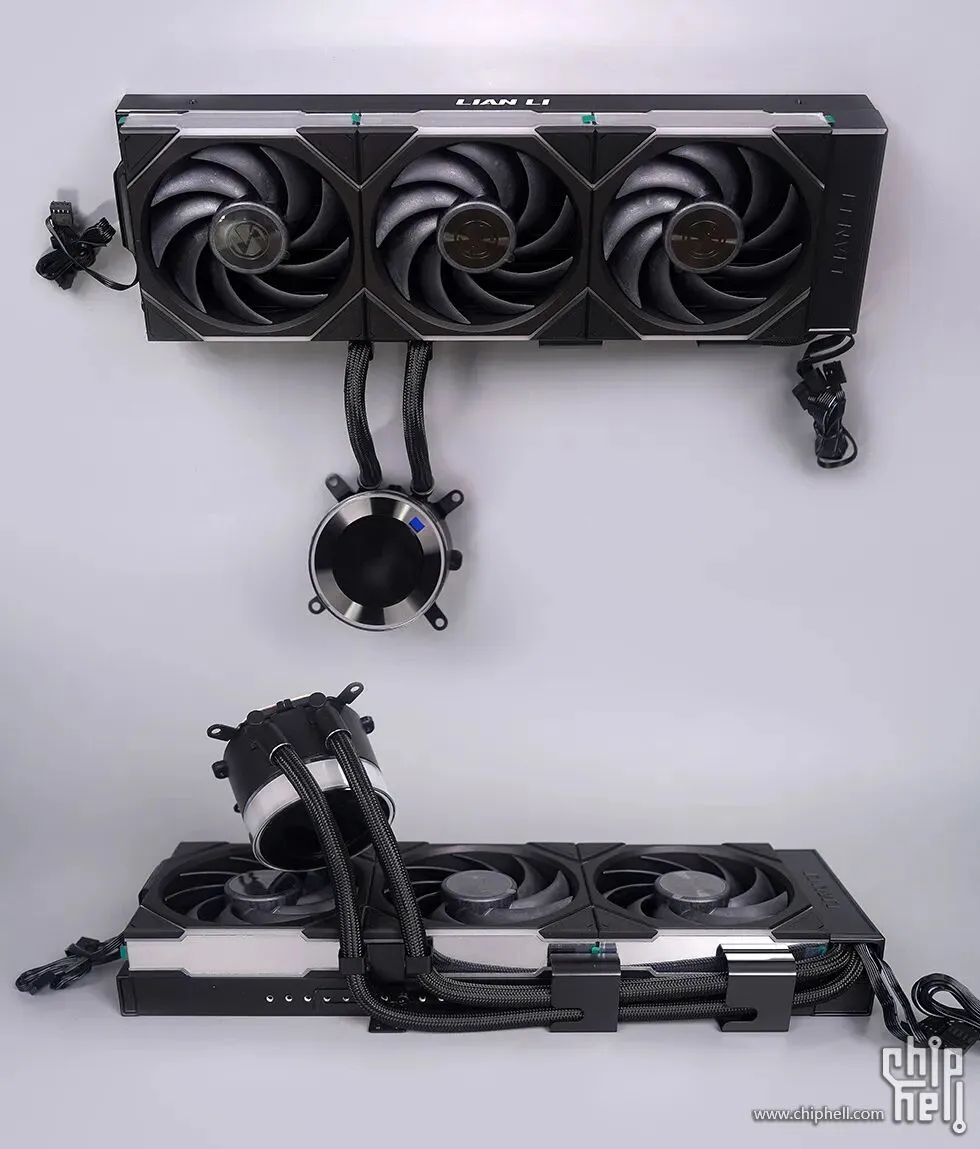

水冷本体采用侧置式水冷管隐藏设计，配备可热插拔的磁吸式 2.1 英寸圆形 IPS 液晶屏。水管采用可调整设计，由于并非所有主板的 CPU 都安装在完全相同的位置，该卡扣可对水管走向进行微调，实现完全垂直的对齐效果。

配备联力第四代积木风扇 TL120，主打高效散热，采用 LCP 无光扇叶与 FDB 动压轴承。正面辅以导光条点缀，两侧则是经典的无限镜幻彩灯效，在低调中彰显质感。

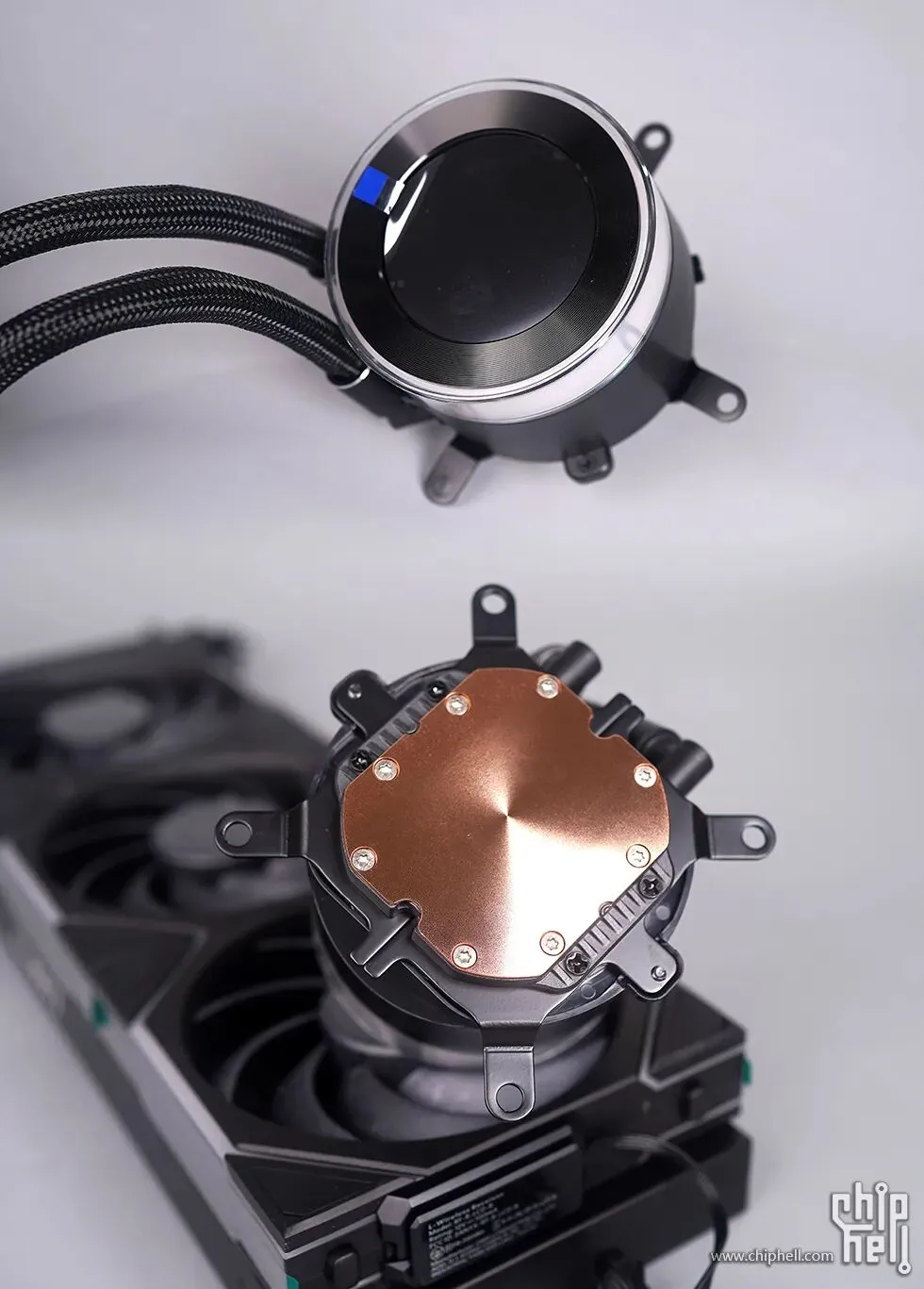

配备屏幕才够用分辨率 480x480、亮度 500 尼特、刷新率 60Hz。支持三种控制模式：离线模式下，旋转冷头外圈可切换屏幕背景或灯光效果，无需USB即可调节；无线模式通过 L-Wireless 控制器远程调整主题与灯光；高级 USB 模式连接 L-Connect 3 软件，可实现全面自定义功能。冷头底座采用纯铜材质，并经过精密铣平处理，确保与 CPU 顶盖紧密贴合，从而快速传导并高效散发热量，助力处理器持续稳定运行。

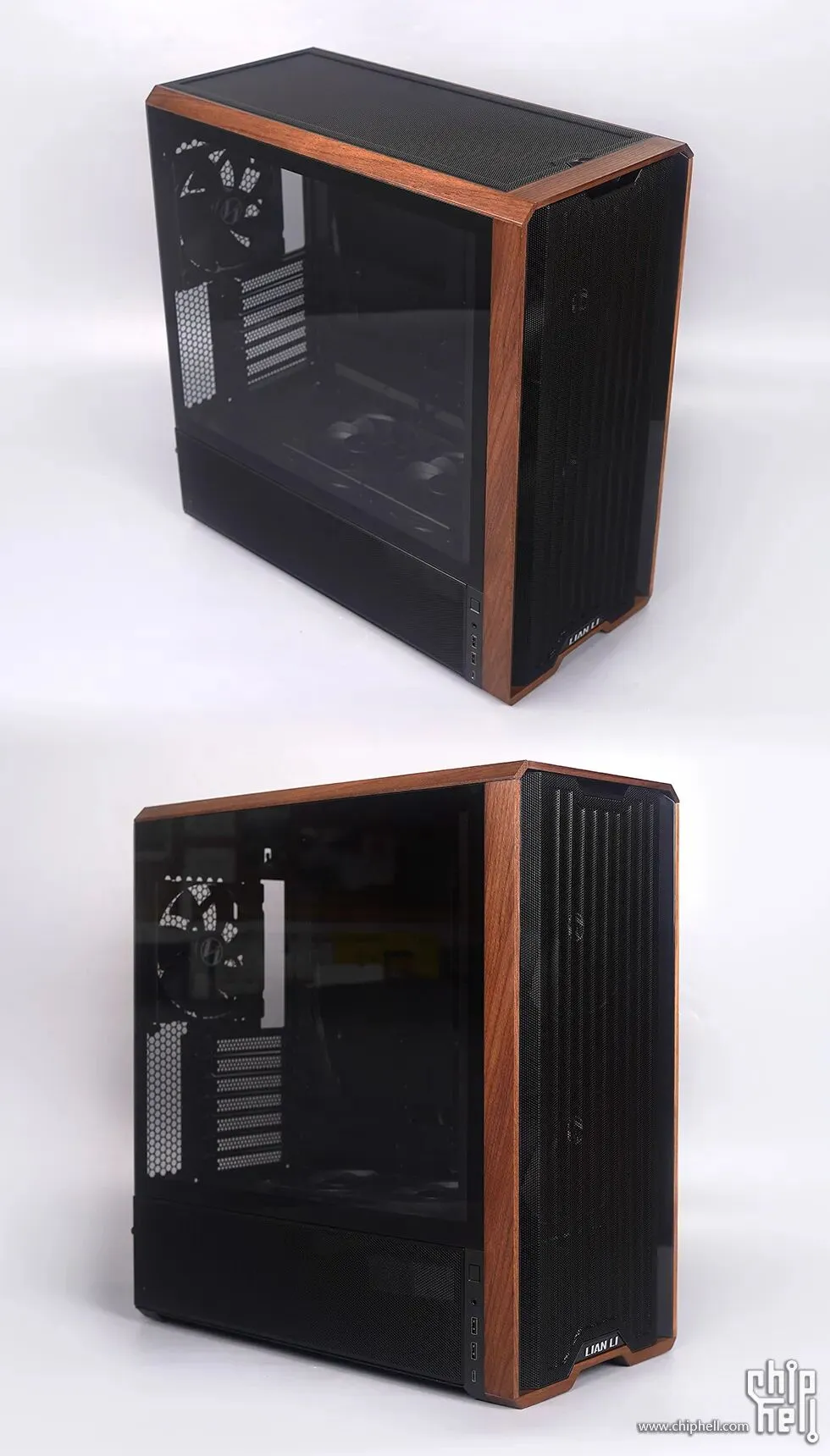

机箱选用的是联力 217 木艺板黑色款。外观采用方正与倒边相结合的设计，前置与顶部边框以实木材质面板装饰，整体造型刚直而不失温润质感。官标尺寸 482×238×503mm（长宽高），体积仅为 58 升左右，除黑色款（黑桃木）外，另还有白色款（桦木）可选。

机箱采用高效散热设计，前置采用大面积通透 MESH 磁吸面板，兼顾进风与拆装便利性。此外，考虑到部分玩家对防尘的顾虑，附件给到了一个防尘罩，可覆盖在内部风扇，提升防尘效果。里头预装了两把 17030 规格的大风扇，采用 FDB 轴承，兼具低噪音与长寿命优势。其最高转速 1550 RPM，最大风量可达 142.56 CFM，噪音值 34.3 dBA。

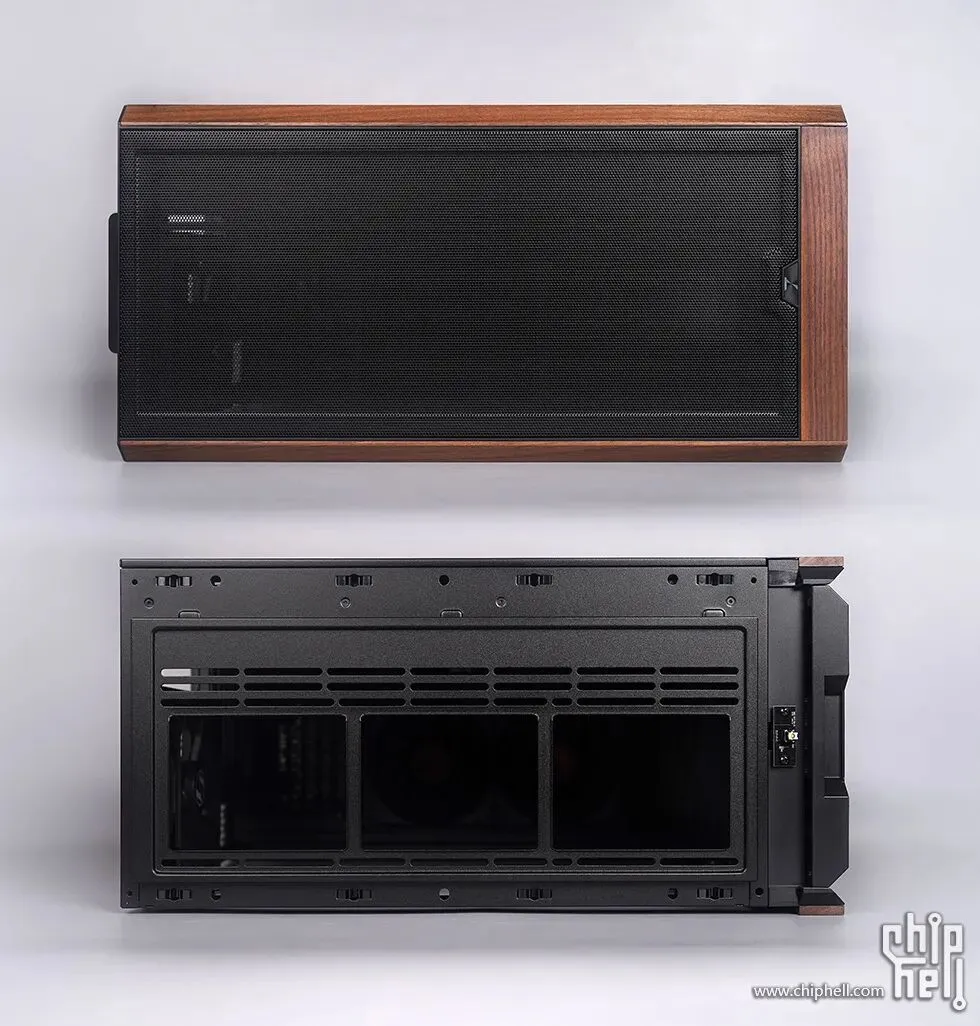

机箱其余面板均采用快拆卡扣固定设计，拆装非常的便捷。顶部也是大面积通透的 MESH 面板，开机按键设计在顶部。顶部风扇支架支持从机箱移除，更易于进行安装。支架支持安装三个 120mm 或两个 140mm 风扇，兼容 240/280/360mm 水冷排。

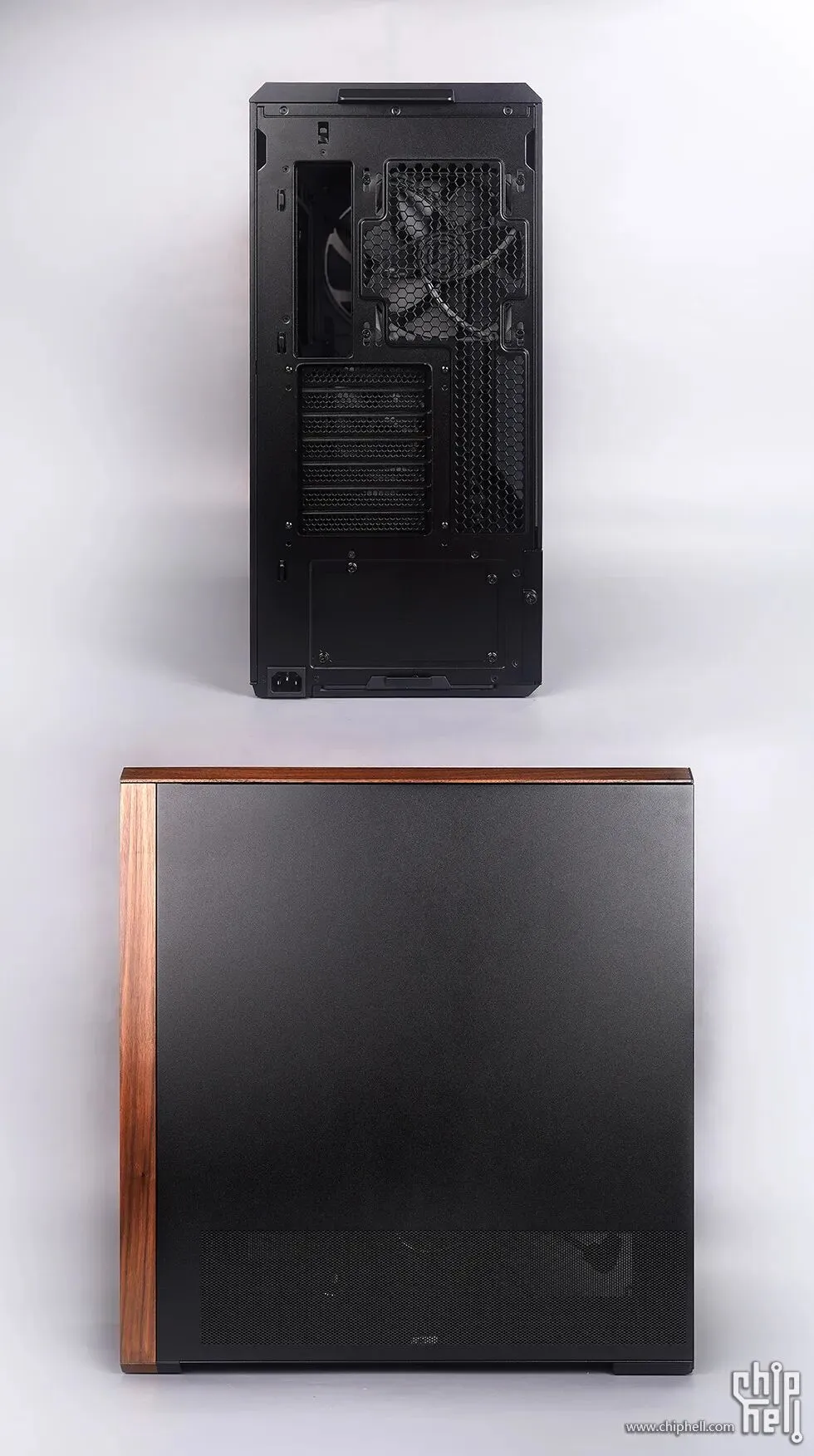

机箱尾部采用大面积蜂窝开孔，显著提升散热进出风效率，上沿支持安装 120/140mm 风扇排风，全段式 7 个 PCI 安装位。底部电源支持双向安装，标准模式下可容纳 220mm ATX 电源，旋转 90° 模式下适配 180mm 紧凑型电源，对应机箱左右下沿两侧均采用了细密的大面积散热开孔，强大散热效果。

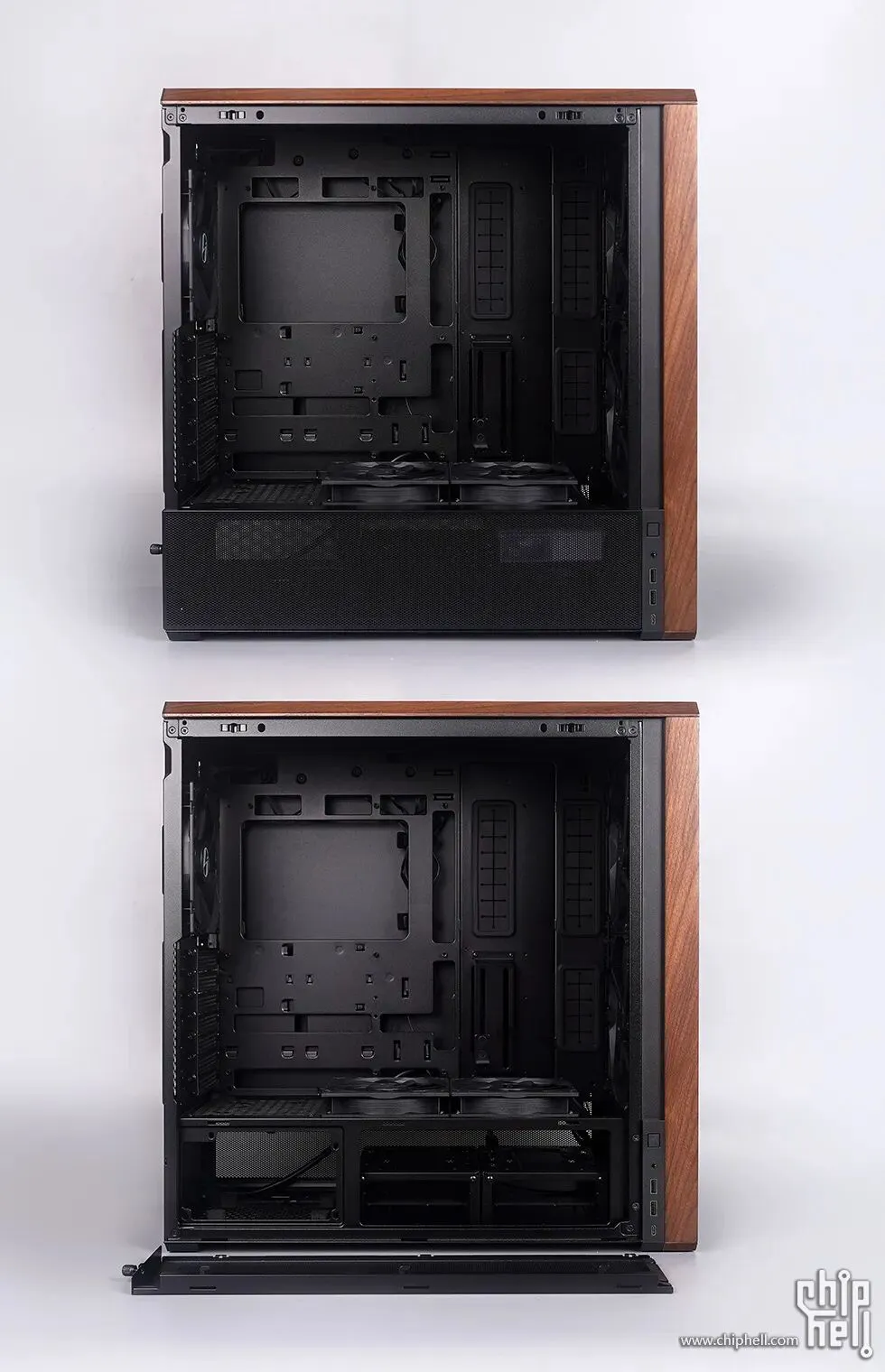

机箱主板覆盖 EEB（ ≤330mm ）、E-ATX（ ≤280mm ）至 Mini-ITX 全规格，且保留对 ATX/M-ATX 背插主板的适配，支持 180mm 旗舰风冷散热器，支持安装 380mm 显卡。底部独立的mesh可拆卸面板，内电源安装位与两个硬盘笼，每个硬盘笼支持安装 2×3.5 寸 HDD + 2× 2.5 寸 SSD。

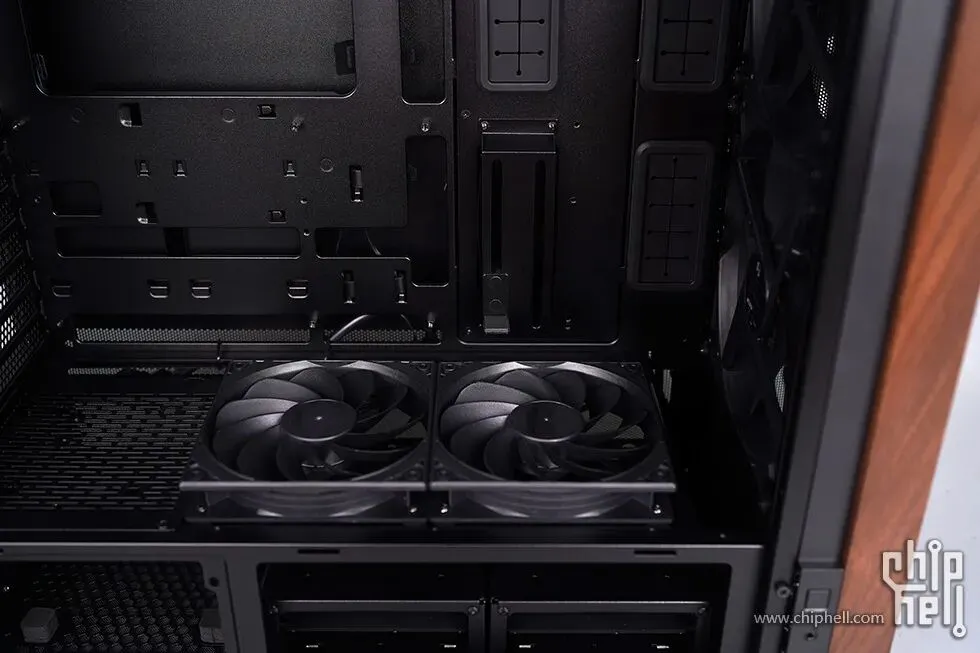

机箱还配备了简易的隐藏式显卡支架，可以根据显卡长度、厚度自行调节，提升了机箱的实用性和美观度。电源仓上方支持安装三个 120 风扇（出厂预装了两个反叶进风），此外，表面预设的开孔位专用于安装 2.5 英寸存储设备，最大支持同时安装三块 2.5 英寸规格的 HDD/SSD。

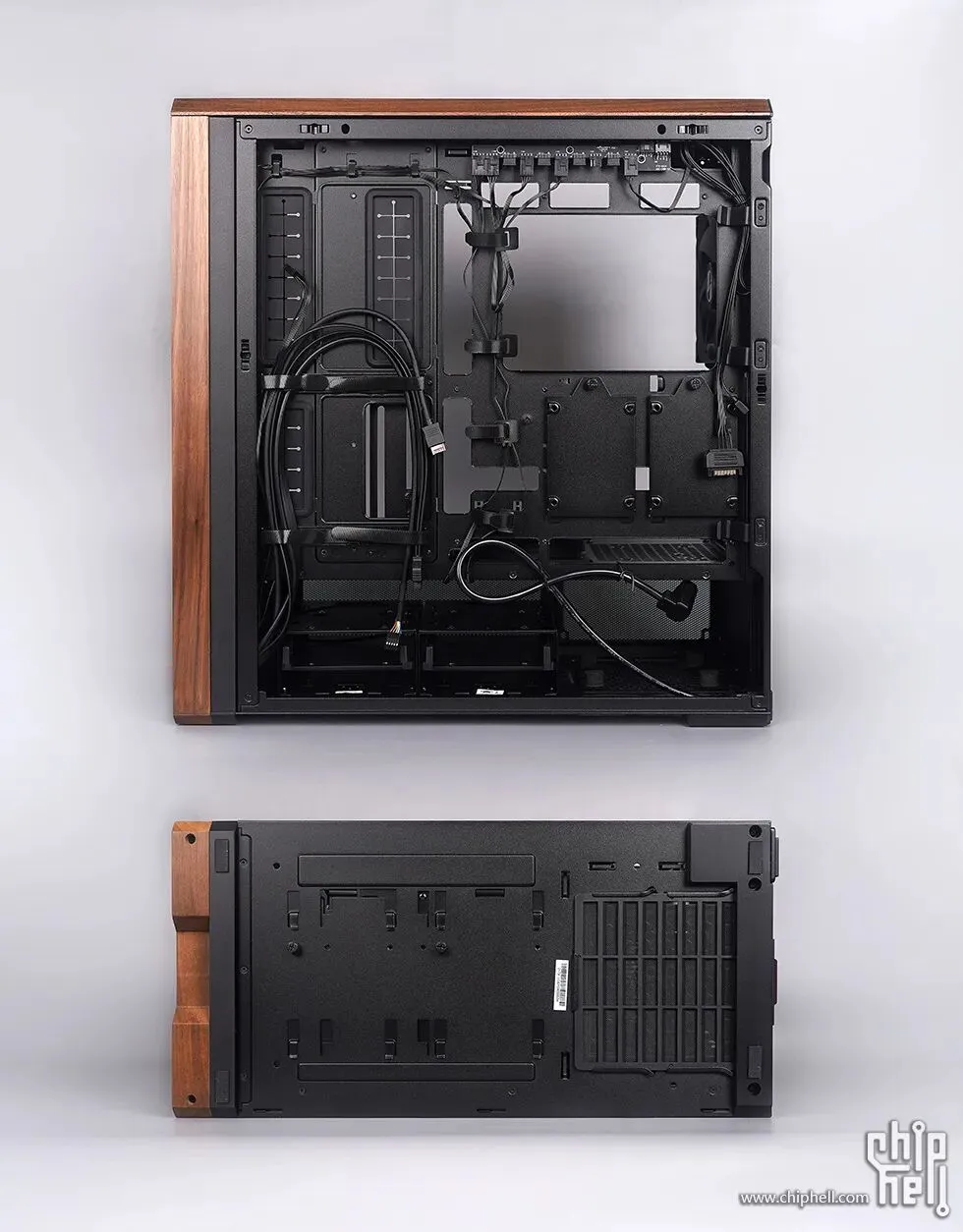

机箱背面设置大型理线槽，搭配魔术贴绑带，可将粗壮的电源线缆与细小的风扇线材分层固定，避免混杂缠绕。主板托盘上方配备两组隐藏式弹性卡扣，确保右侧金属背板闭合时与箱体严丝合缝，无凸起或错位问题。底部电源位置设有防尘网，里头的硬盘笼可通过底部位置上的螺丝拆卸，支撑部分带有四个方形的防滑垫。

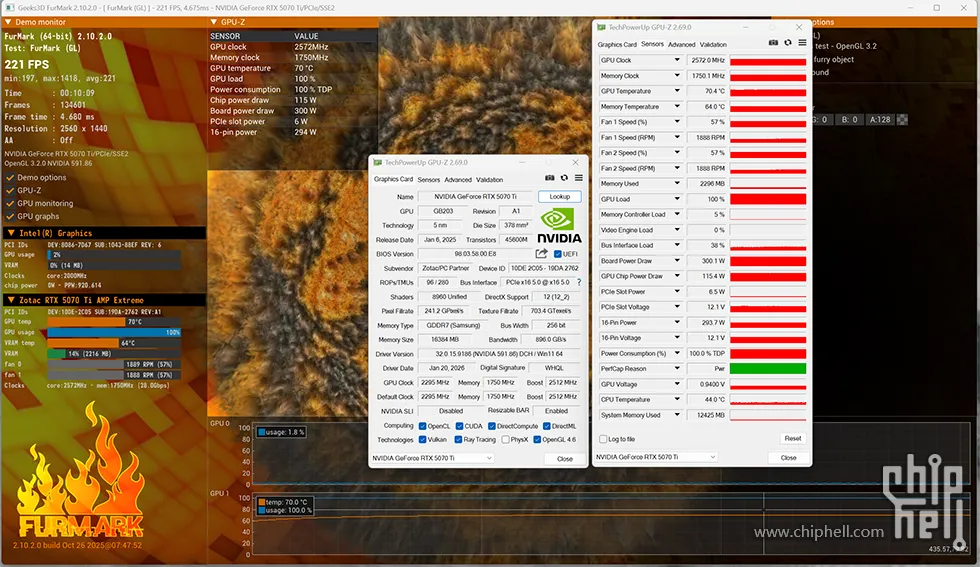

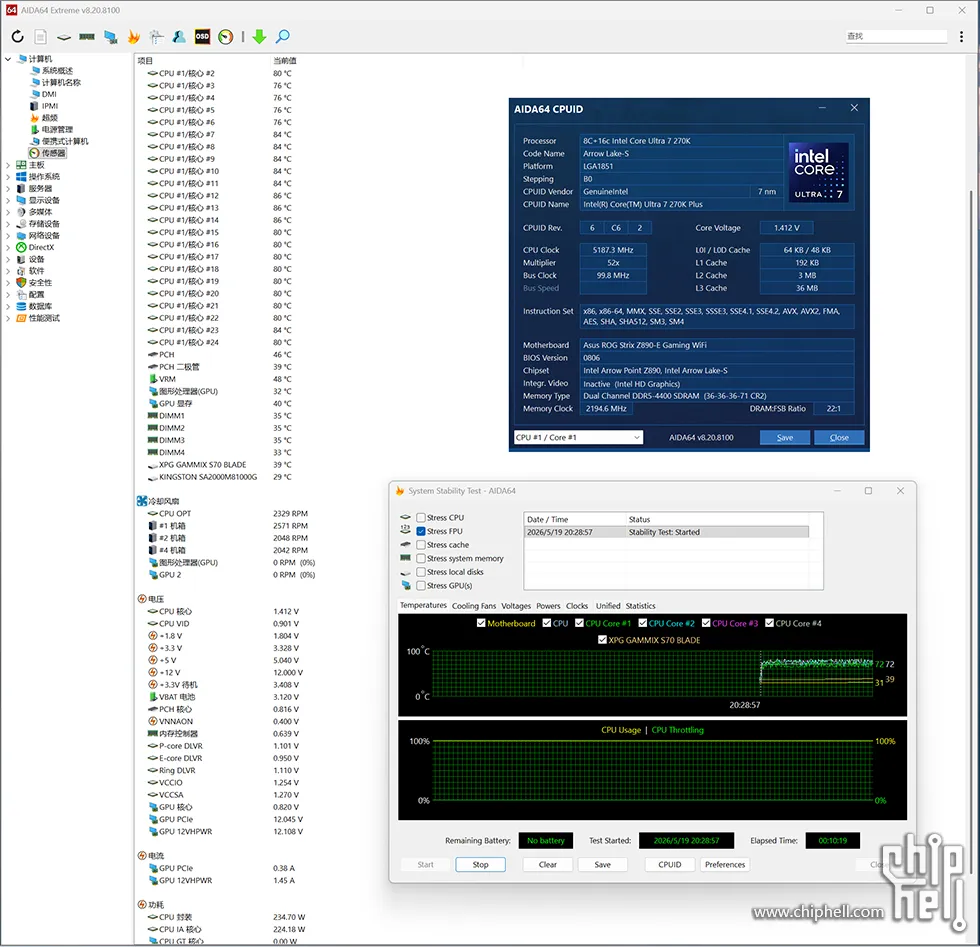

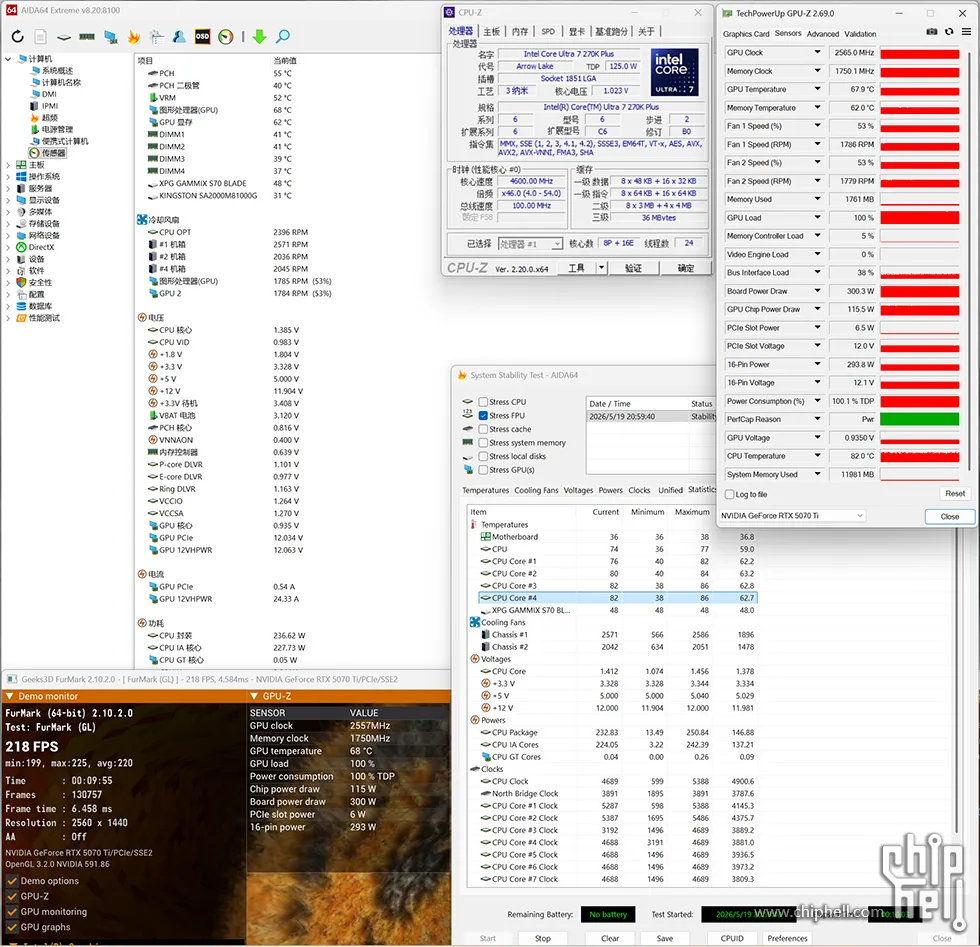

「性能测试」室温约为 30 度左右，BIOS 内存开启 XMP，WIN11 的系统，实际测试结果或多或少会有些许出入，仅供参考！
