夜雨聆风研究背景
金属纳米线阵列是柔性电子、3D集成电路、室温机电互连等先进领域的核心材料，其中铜纳米线凭借优异的导电性、机械性能与低成本优势，具备极高的产业化应用潜力。但现有制备技术存在显著瓶颈：传统模板辅助电沉积的“模板上沉积”路线，需要繁琐的纳米线转移步骤，易损害线体完整性与器件性能，无法满足直接衬底集成的应用需求；而衬底上电沉积（OSE）路线，难以实现大面积晶圆级的模板-衬底均匀紧密接触，普遍存在生长面积受限、纳米线长度均匀性差、寄生沉积严重等问题。同时，离子径迹刻蚀模板的标称孔隙率因孔道随机重叠产生显著偏差，现有模型无法精准量化孔道聚集行为与有效孔隙率，导致纳米线形貌不可控，制备过程高度依赖试错，严重阻碍了铜纳米线阵列的规模化应用。
主要研究目的
1. 针对现有衬底上电沉积工艺无法实现晶圆级均匀生长、纳米线几何参数可控性不足的问题，开发一套基于三聚氰胺泡沫海绵均匀施压的简易双电极电沉积体系，实现2英寸晶圆级铜纳米线阵列的高重复性、高均匀性制备，完成纳米线直径100~1000 nm的宽范围可调，且长度偏差低于目标值的20%。
2. 针对模板标称孔隙率失真、孔道聚集行为缺乏精准预测方法的问题，建立解析有效孔隙率模型与蒙特卡洛模拟相结合的形貌预测体系，实现对模板孔道分布、聚集状态、有效孔隙率的全面精准量化，推动纳米线制备从试错式工艺向理性设计转变。
3. 验证所制备衬底集成铜纳米线阵列的实用性能，实现室温下高强度、高导电性的芯片间键合，为其在先进互连、柔性电子等领域的工程化应用奠定基础。
研究成果及讨论
1.铜纳米线制备工艺设计以及模板表征

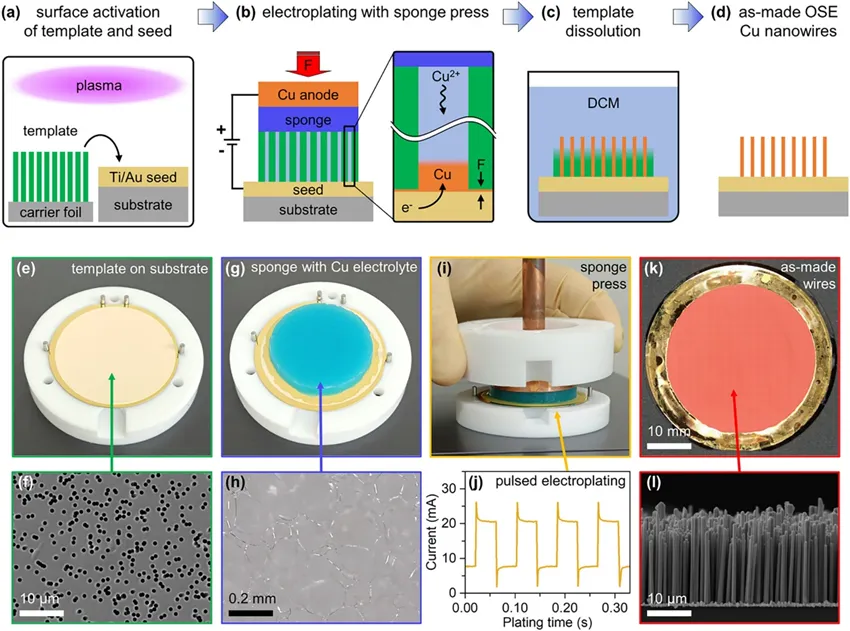

图一：铜纳米线电沉积制备工艺流程与核心装置表征
图一(a-d)展示了模板辅助衬底上电沉积（OSE）制备铜纳米线的完整工艺流程。(a)首先对带Ti/Au 种子层的硅衬底与聚碳酸酯（PC）离子径迹刻蚀模板进行氧等离子体表面活化，提升表面亲水性与界面贴合性，随后完成模板与衬底的堆叠；(b)电沉积过程中，通过铜阳极施加机械力，将充分浸润铜电解液的三聚氰胺泡沫海绵压向衬底，使模板与衬底形成均匀、紧密的接触，确保电沉积过程中电解液可稳定进入所有孔道，铜优先在模板孔道内定向生长；(c)脉冲电沉积完成后，将样品置于二氯甲烷（DCM）中，选择性溶解PC 聚合物模板，保留衬底上的铜纳米线结构；(d)经去离子水清洗与氮气吹扫干燥，最终得到衬底集成的垂直取向铜纳米线阵列。图一(e)为2 英寸晶圆表面PC模板的光学照片，验证了工艺的晶圆级适配性；(f)模板俯视SEM特写，清晰展现了模板的纳米多孔结构与孔道随机分布特征，同时可观察到孔道重叠形成的聚集簇；(g)和(h)分别为浸润电解液的三聚氰胺泡沫海绵实物与干态海绵的显微特写，其分级大孔结构既可以实现均匀压力传导，又能保证电解液的稳定供给；(i)为无施压状态下OSE电镀腔室的侧视图；(j)为脉冲电沉积过程的电流-时间特性曲线，验证了沉积过程的稳定性；(k)和(l)分别为制备完成的铜纳米线晶圆实物与截面SEM图像，凸显了纳米线在晶圆表面的高密度覆盖、垂直取向与整体均匀性。

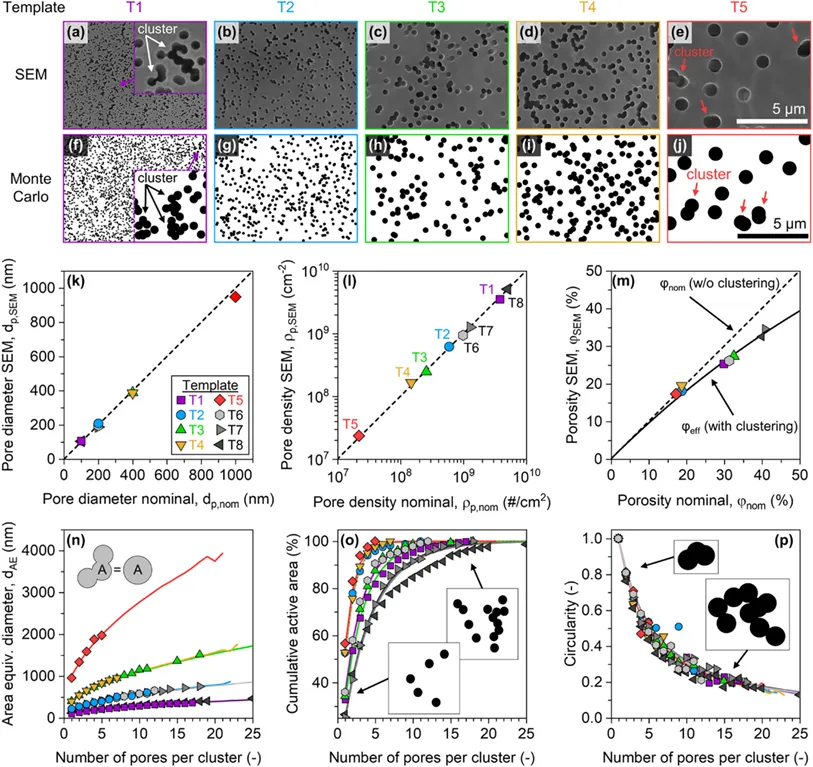

图二：离子径迹刻蚀模板的统计表征与模型验证
图二(a-e)为不同模板的SEM 表征图，直观展现了不同参数模板的孔道形貌与聚集现象；图二(f-j)为蒙特卡洛模拟生成的对应模板孔道形貌，与实验观测结果具有极高的相似度，验证了模拟方法的准确性。图二(k-m)进一步量化对比了模板标称值与实测值的偏差，证实了高孔隙率下标称孔隙率的失真问题；图二(n-p)则验证了模拟对孔道聚集簇尺寸、面积占比、圆形度等几何特征的精准预测能力。

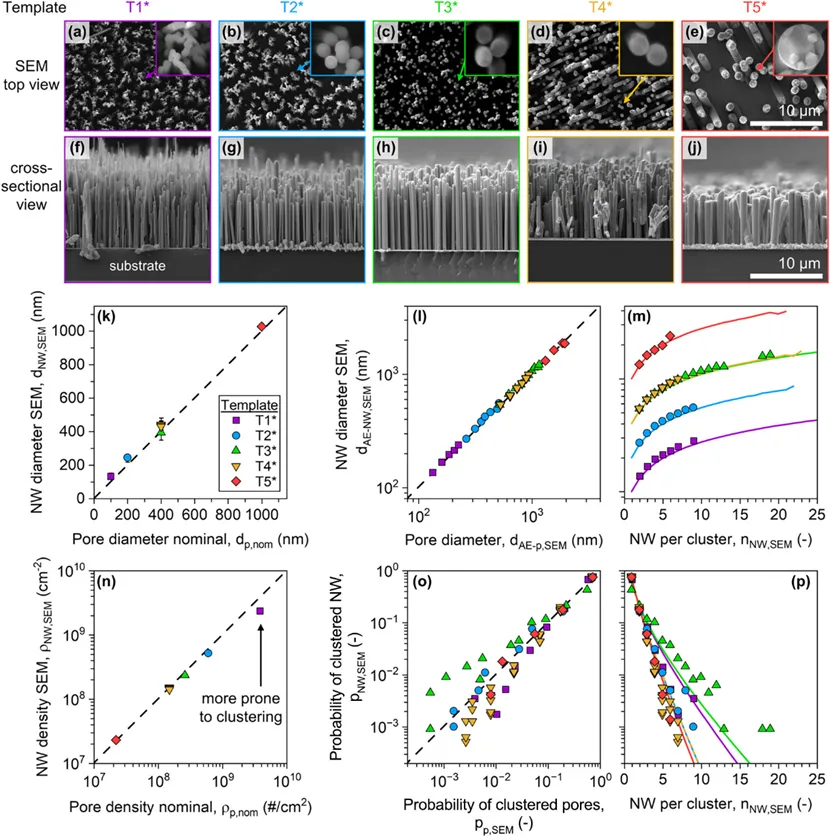

图三：电沉积制备铜纳米线的形貌表征与模板复刻能力验证
图三(a-e)为不同模板制备的铜纳米线阵列俯视SEM图，(f-j)为对应的截面SEM图。结果表明，该工艺实现了模板形貌的高保真复刻：纳米线直径与模板孔径高度匹配（图三k），纳米线聚集簇的面积等效直径与模板孔道聚集簇线性对应（图三i、m），纳米线面密度与模板标称孔密度高度吻合（图三n），多数模板的孔道填充效率超过90%，仅高长径比的模板因干燥过程毛细管力导致纳米线团聚，填充效率约63%。同时，纳米线簇尺寸的发生概率与模板孔道、模拟预测结果完全匹配（图三o、p），证实了模板形貌到纳米线形貌的精准传递，为形貌预测提供了实验基础。

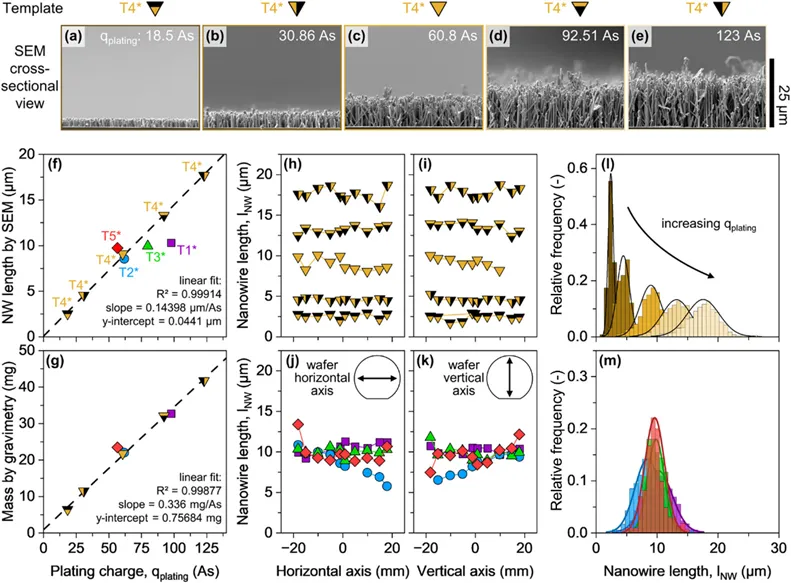

图四：铜纳米线长度精准调控与晶圆级均匀性表征
基于法拉第电解定律，研究建立了沉积电荷量与纳米线长度的线性关联模型，实现了纳米线长度的精准定制。图四(a-e)为T4模板在不同沉积电荷量下的纳米线截面SEM图，可见纳米线长度随电荷量增加呈线性增长趋势；图四(f)量化了二者的关联，线性相关系数R² > 0.99，实现了纳米线长度的精准预测与调控。图四(g)显示，沉积过程中样品质量增益与电荷量同样呈强线性关系，计算得到工艺的法拉第效率高达99%±2%，证明通入的电荷几乎全部用于铜纳米线的电化学沉积，模板外的寄生沉积可忽略不计。同时，该工艺实现了优异的晶圆级生长均匀性：对于T4模板不同目标长度的样品，晶圆水平/垂直轴线上各点位的纳米线平均长度，与晶圆整体均值的偏差平均小于10%（图四h、i），该均匀性在T1、T2、T3、T5模板中均得到验证（图四j、k）。所有样品的纳米线长度分布均呈窄分布特征，长度标准差约为均值的20 %，在2英寸晶圆范围内实现了高均匀性的纳米线生长。
3. 铜纳米线阵列应用验证

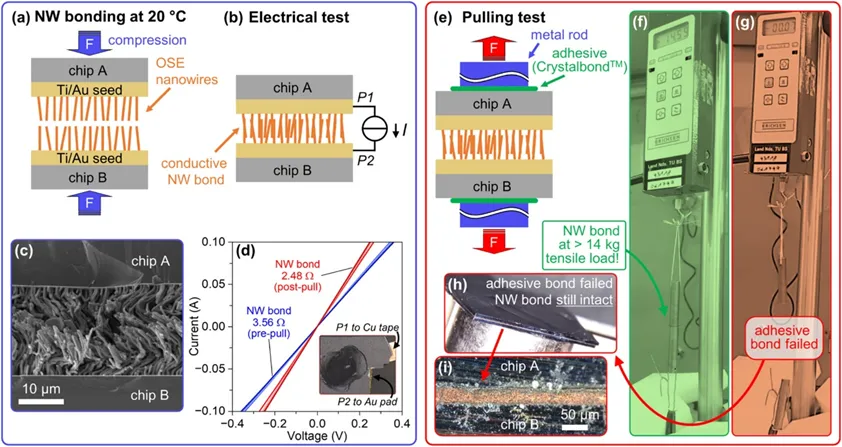

图五：铜纳米线阵列室温芯片间键合应用验证
图五展示了所制备铜纳米线阵列在室温芯片间机电键合领域的应用。研究采用T4模板制备的平均长度17.68 μm的铜纳米线阵列，在室温、约1 MPa的键合压力下，完成了两片1 cm×1 cm芯片的键合。图五(c)的截面SEM图像显示，两片芯片的高密度纳米线相互缠绕，形成了类似魔术贴的互锁结构，在室温下构建了稳固的机械连接与连续的导电通路。电学测试结果（图五d）表明，键合界面呈现出优异的欧姆导电特性，即使经历极限机械拉拔测试后，其I-V特性仍与测试前几乎一致，保持了完整的电学完整性。机械拉拔测试显示，纳米线键合界面的失效强度下限≥2.8 MPa，测试过程中失效发生在用于固定样品的热塑性胶粘剂，而非纳米线-纳米线键合界面（图五e-i），充分证明了该键合结构的超高机械强度与抗形变能力。该室温键合技术完全规避了传统焊料回流、热压键合的高温热预算，可有效避免热敏材料与异质集成器件的热损伤，为3D集成电路高密度垂直互连、柔性电子封装、微机电系统（MEMS）集成等场景提供了全新的解决方案。
个人评价
该篇文章针对现有模板辅助电沉积制备铜纳米线阵列面临的晶圆级均匀性不足、形貌预测缺失、工艺可扩展性差等核心瓶颈，提出了一套完整的高性能、可规模化制备与理性设计解决方案。研究基于氧等离子体表面活化与三聚氰胺泡沫海绵均匀施压的创新设计，在简易双电极电镀体系中，实现了2英寸晶圆级铜纳米线阵列的高均匀、高重复性制备，纳米线直径在100-1000 nm范围内宽范围可调，长度可通过沉积电荷量精准线性调控。所制备的铜纳米线阵列可实现室温下高强度、高稳定性的芯片间键合，在先进半导体互连、热界面材料、电催化与传感等领域具备突出的应用前景。
论文信息
VERGIN M, SCHÖTTLER G, WAAG A, et al. Predictive Wafer-Scale Copper Nanowire Fabrication Using Template-Assisted On-Substrate Electrodeposition [J]. Langmuir, 2025, 41(17): 29627−29639.
