CoWoS:让AI芯片性能飞跃的秘密武器

从ChatGPT到自动驾驶，从高性能计算到云计算，一颗颗强大的芯片背后，藏着一个不为人知的关键技术——CoWoS。

🔍 什么是CoWoS？

CoWoS（Chip-on-Wafer-on-Substrate，芯片-晶圆-基板堆叠封装）是台积电（TSMC）开发的2.5D先进封装技术。

简单来说，它就像一座"微型城市"的规划师——把多颗芯片（处理器、存储器等）紧密排列在一块硅中介层（Silicon Interposer）上，再通过高密度互连，实现芯片间的超高速通信。

对比维度	传统封装	CoWoS封装
芯片布局	芯片各自独立	多芯片集成在同一封装内
互连距离	芯片间通信距离远	芯片间距离仅微米级
带宽	受限	超高带宽（TB/s级别）
功耗	较高	低功耗、高效率

⚙️ CoWoS的核心原理

1️⃣ 硅中介层（Silicon Interposer）

这是CoWoS的"灵魂"。

传统封装中，芯片通过基板上的铜线互连，信号要走很长的距离。而CoWoS在芯片和基板之间加入了一层硅中介层——这块硅片上刻满了超高密度电路（TSV，硅通孔技术），相当于在芯片之间修建了一条"高速公路"。

传统封装:

引线键合

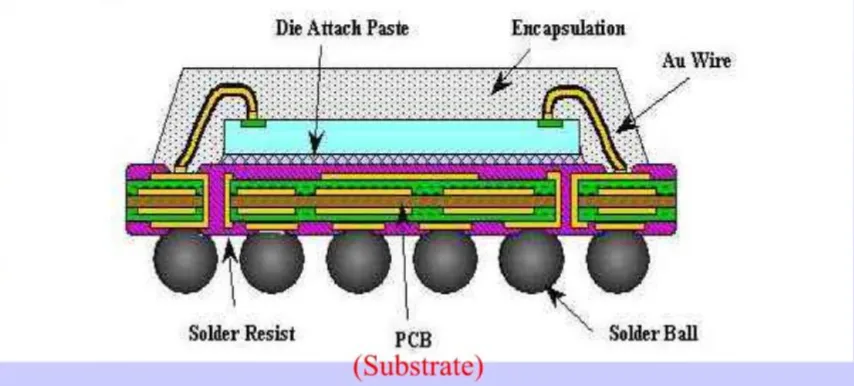

Plastic BGA

FlipChip BGA

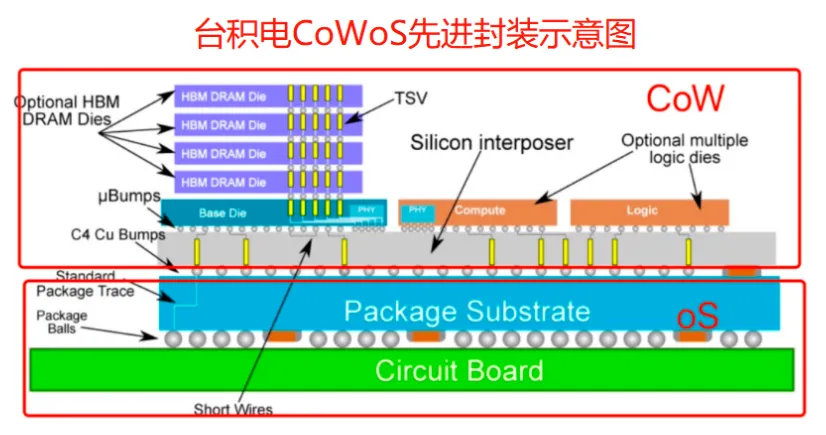

CoWoS封装：

2️⃣ TSV（Through-Silicon Via，硅通孔）

TSV是垂直贯穿硅片的导电通道，直径仅几微米，密度可达每平方毫米上万个。正是TSV技术，让硅中介层能同时承载多颗芯片的超高密度互连需求。

3️⃣ 微凸点（Micro-Bumps）

芯片与硅中介层之间的连接点，间距仅20~40微米（传统焊球间距约100~130微米），实现了超高密度互连。

🚀 为什么CoWoS对AI如此重要？

HBM：AI芯片的"最佳拍档"

HBM（High Bandwidth Memory，高带宽存储器）是AI训练芯片的标配。一颗AI芯片通常需要搭配4~8颗HBM。

HBM与计算芯片之间的数据传输量极其惊人——以NVIDIA H100为例，HBM带宽高达3.35 TB/s。

如此高的带宽，传统封装根本无法实现。只有CoWoS这类2.5D封装技术，才能在有限空间内提供足够多的互连通道。

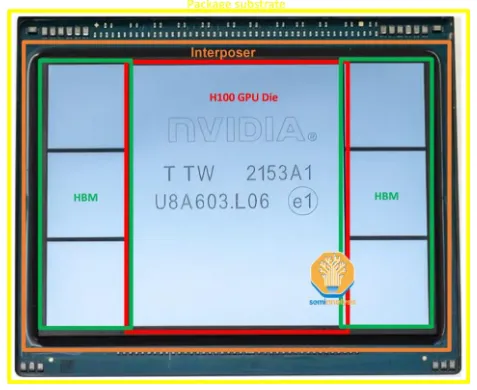

NVIDIA H100 封装结构（CoWoS-S）

CoWoS的三大革命性优势

优势	说明
超高带宽	芯片间互连带宽可达TB/s级别
低延迟	微米级互连距离，延迟极低
高能效	短距离传输，功耗大幅降低

🏭 CoWoS的三大技术路线

台积电针对不同的应用场景，开发了三种CoWoS技术路线：

CoWoS-S（Silicon Interposer）

特点：使用完整硅中介层，互连密度最高

应用：顶级AI芯片（NVIDIA H100/A100、AMD MI300等）

挑战：硅中介层尺寸受限（受限于光罩尺寸），成本较高

CoWoS-R（RDL Interposer）

特点：使用有机重分布层（RDL）替代硅中介层，成本更低

应用：对互连密度要求稍低的应用

优势：中介层尺寸不受限，可做大尺寸封装

CoWoS-L（Local Silicon Interconnect）

特点：仅在需要高密度的局部区域使用小硅片，其余区域用RDL

应用：平衡性能与成本的方案

优势：兼顾高密度与大面积，是未来主流方向

🌍 CoWoS的竞争格局

台积电：绝对霸主

台积电的CoWoS技术起步最早、生态最成熟，目前占据90%以上的高端AI芯片封装市场。

三星/英特尔：奋起直追

三星：推出类似技术I-Cube，积极争取AI芯片客户

英特尔：推出EMIB（嵌入式多芯片互连桥）技术，走差异化路线

中国大陆：追赶中

长电科技、通富微电、华天科技等封测厂商正在积极布局先进封装

与台积电仍存在代际差距，但追赶速度加快

🔮 CoWoS的未来演进

更大尺寸

随着AI模型规模不断增长，单颗芯片需要集成的HBM数量持续增加。台积电正在推进更大尺寸的CoWoS封装，从目前的3倍光罩尺寸向5倍、甚至更大演进。

CoWoS + SoIC：向3D迈进

台积电的SoIC（System on Integrated Chips）是真正的3D堆叠技术，可将多颗芯片垂直堆叠。

未来，CoWoS（2.5D）与SoIC（3D）将融合，实现3D+2.5D混合封装，进一步提升集成度和性能。

光学互连：突破物理极限

当电互连遇到物理极限，光学互连（Optical Interconnect）将成为下一代方向。台积电已宣布布局硅光子（Silicon Photonics）技术，未来芯片间或将通过光信号互连，带宽将再上一个数量级。

💡 写在最后

CoWoS虽不为大众所知，却是支撑当今AI革命的关键基石之一。每一颗NVIDIA H100的背后，都有CoWoS技术的默默贡献。

随着AI、高性能计算、自动驾驶等领域的持续爆发，先进封装技术的重要性将愈发凸显。这不仅是技术的竞争，更是产业链话语权的较量。

对于中国半导体产业而言，先进封装是必须攻克的堡垒。道阻且长，行则将至。
