河海SolarPV光伏系统设计仿真软件
www.solarpvsim.com
— 河海大学白建波教授课题组 —
01 重要更新
01
登录及程序流程优化

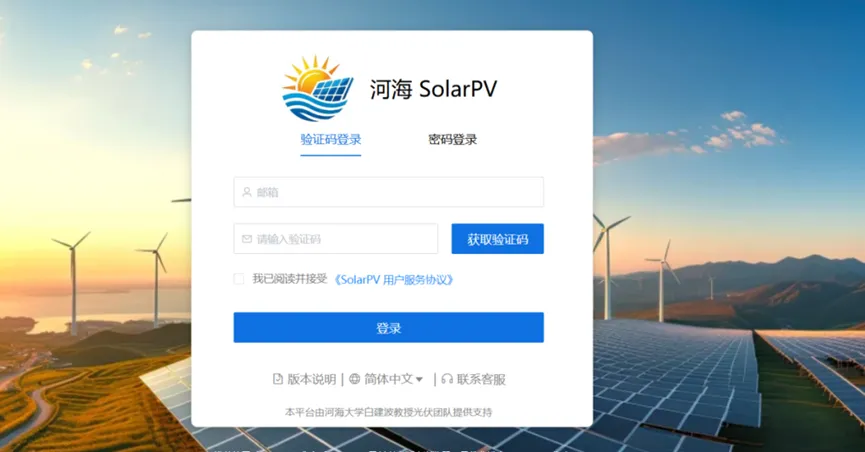

图1. 软件登录及注册(支持电子邮箱注册）
河海SolarPV采用电子邮箱注册方式，注册网址：www.solarpvsim.com, 取消了手机号申请，原手机号注册用户可正常使用。整体界面采用了蓝、红搭配，采用
Logo，包含了三大元素：太阳+光伏组件+河海，以代表其主要应用领域及和河海大学的渊源。
02
全方位BIPV电站设计仿真
解决了建筑光伏场景常规设计软件只能屋顶设计的局限性，可在建筑的各个部位进行光伏组件灵活设计及选型，增强了BIPV电站设计与仿真的能力，为设计各种形式BIPV的提供技术支撑，包括支持各类新型组件，包括对于钙钛矿组件以及定制化组件的仿真能力。

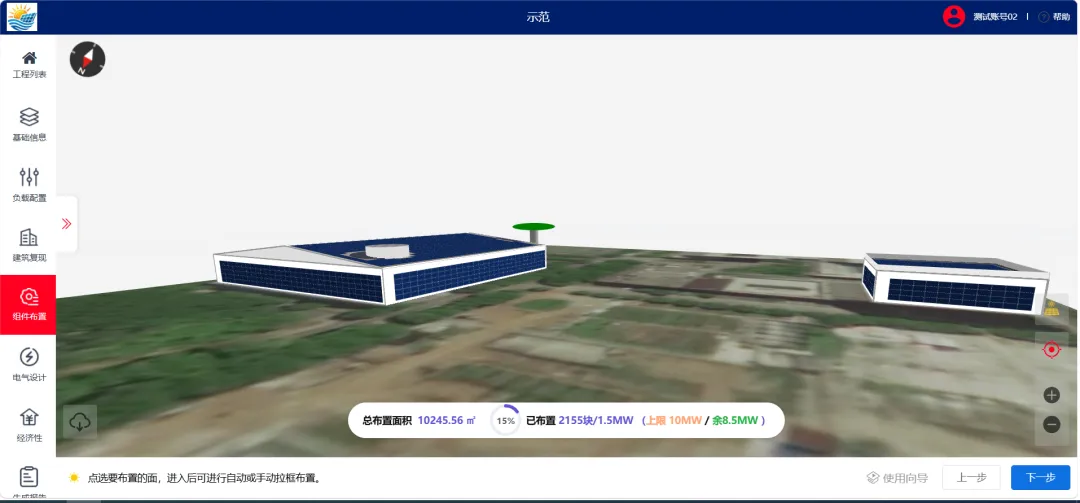

图2. BIPV建筑各区域组件排布设计
03
全流程设计三维可视化
更新的版本流程更为简洁，2D-3D视角切换，可在卫星地图上快速进行建筑模型和障碍物的复现、逐时阴影分析、精细化组件排布、更为灵活逆变器设置及电气设计，帮助用户在10分钟内完成光伏电站的专业设计与仿真。
图3. 全流程设计三维可视化
02 | 软件概况
河海SolarPV是基于Web技术开发的网页在线版轻量化光伏电站性能仿真与数字化设计软件，主要目标是实现轻量、智能、便捷的设计与仿真，可应用于户用屋顶电站、工商业电站、建筑光伏一体化(BIPV)电站、大型地面电站及海上光伏电站等。
本软件实现了轻量化的三维模型复现功能，能够基于在线地图及正射图对建筑进行复现，并完成一体化的组件布置、电气设计、经济性分析及电站性能仿真全流程。为高校师生提供光伏系统设计仿真详尽的设计及数据分析，为光伏电站规划、预研、设计、研究及商务人员提供专业化设计仿真工具，其主要环节如下:
01

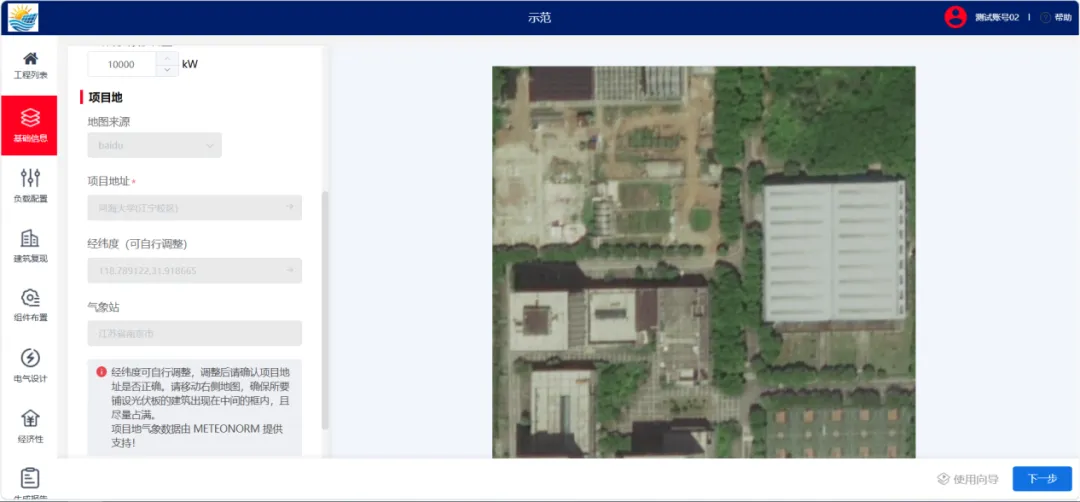

基础信息
在基础信息页面通过地址名称或经纬度选择项目地，并确定电站运营模式，在国内支持百度地址，并支持无人机正射影像的导入。
图4. 基础信息设置
02

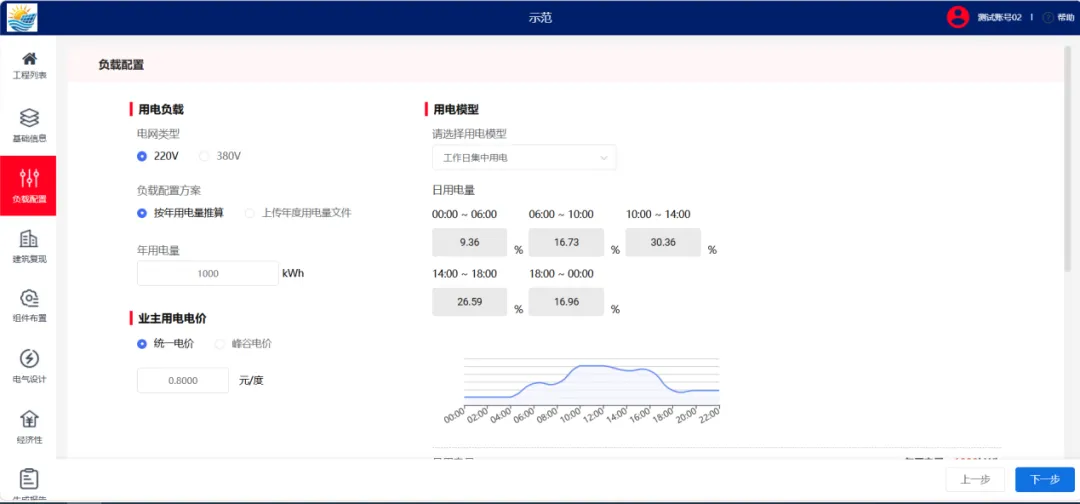

负载配置
河海SolarPV在负载配置界面可设置用电负载、电价和用电模型，系统内置常见模型可供选择，涵盖了国内外主要的负载形式，而且支持自定义负载。
图5. 负载配置
03

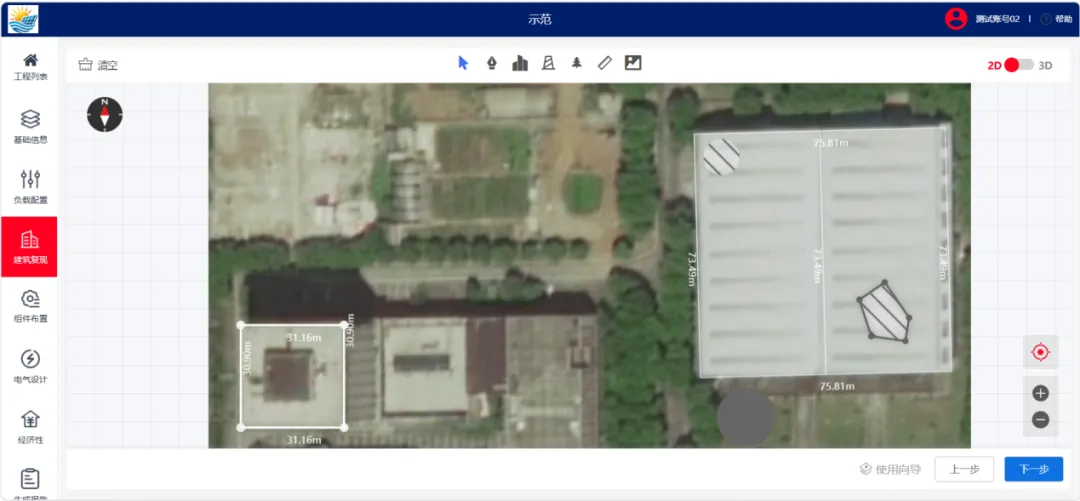

建筑复现
河海SolarPV在建筑复现界面，可在卫星地图上按需添加建筑模型和障碍物，在3D界面设置更多内容，具有比较复杂的建筑及地面场景的设计及还原功能。
图6. 建筑及地面场景复现与设计
04

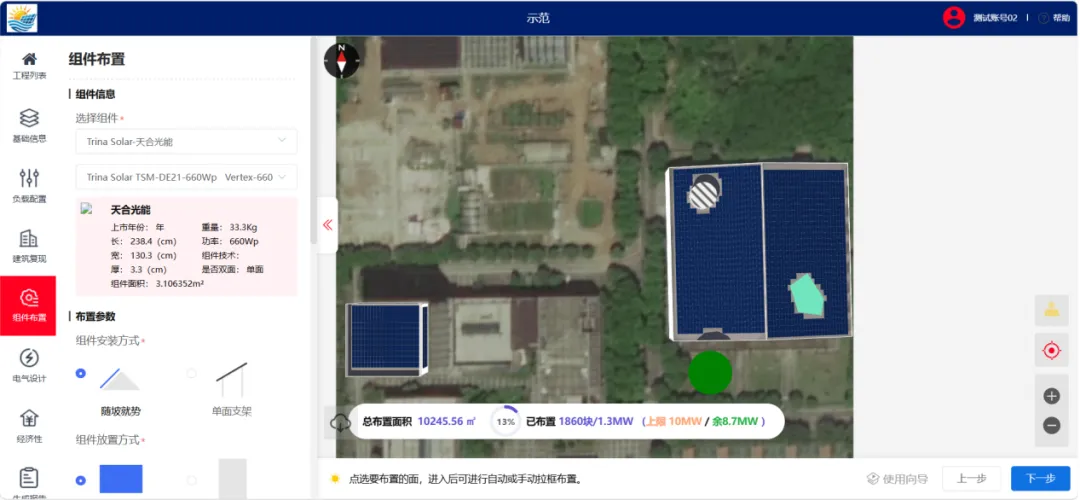

组件布置

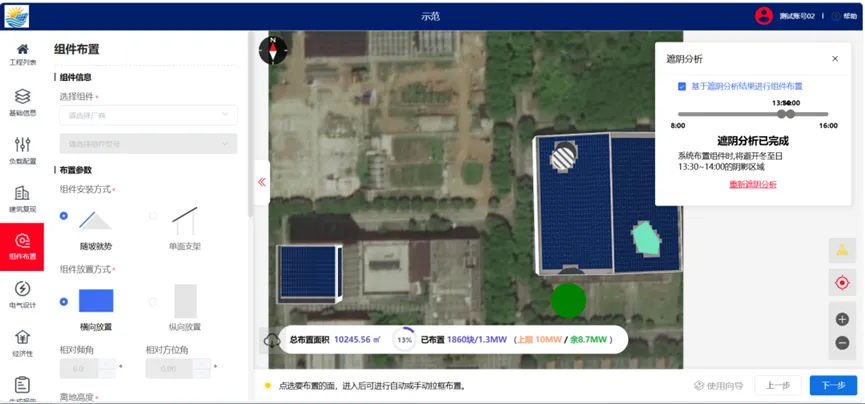

在组件布置界面，选择好光伏组件和设置好组件排布要求后，可在右侧界面选择待布置面布置组件。支持框选式布置，其布置功能可实现组件级电站精细化设计；此外还可进行阴影分析，实现光照精准模拟。
图7. 组件布置（组件级精细化电站设计）
05

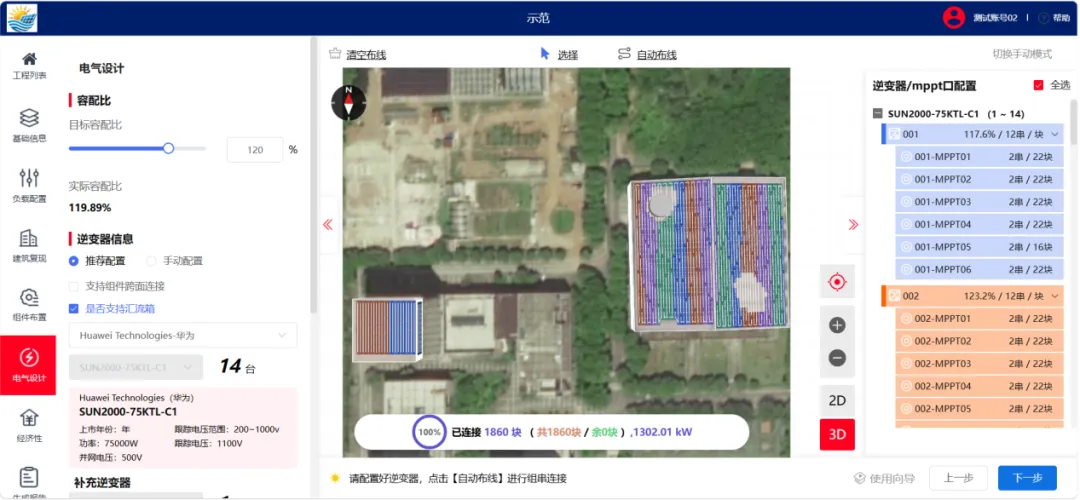

电气设计
在电气设计界面，在设置容配比、选择逆变器配置和设置布线细则后，点击自动布线即可。
图8. 电气设计（全自动化，一键生成）
06

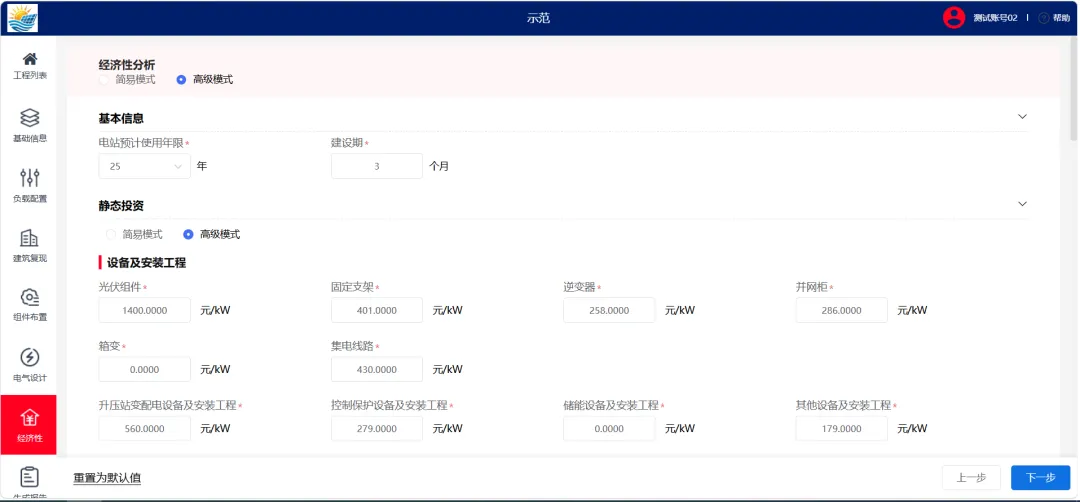

经济性分析
经济性分析分为简易模式和高级模式。选择高级模式，将在界面新增高级经济性参数，针对大型场站、精细化计算需求的用户提供最新的高级经济性分析功能。
图9. 经济性分析（支持普通级、专业化分析）
07
设计仿真报告

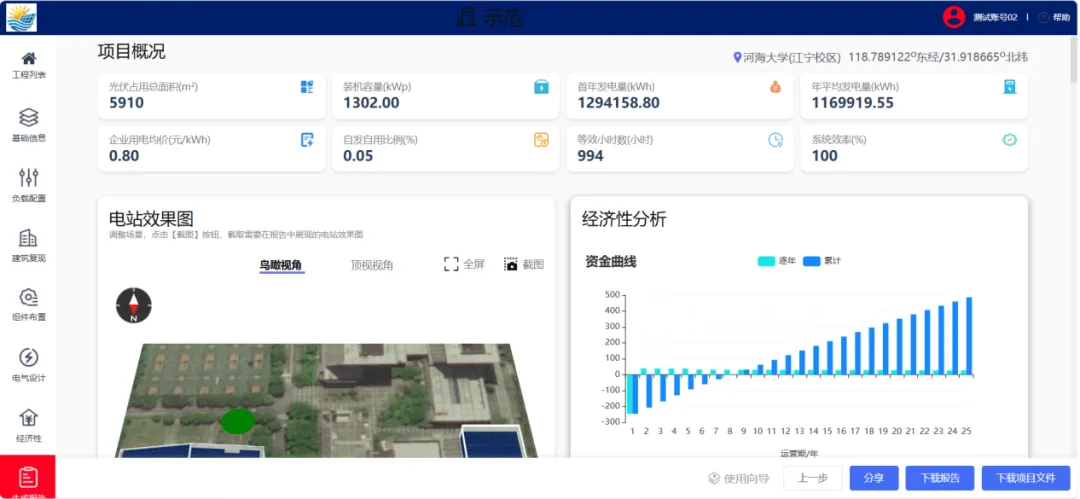

在线生成设计仿真报告，包含项目概况、经济性分析、能量分析、电气设计、损耗估算等内容。
图10. 详尽仿真报告
总结
河海 SolarPV 是由白建波教授课题组自主研发的国产化光伏系统设计仿真工具，通过十多年的研究与开发，其软件功能、可靠性和实用性具有显著提升，希望未来SolarPV能够在光伏工程设计仿真、光伏功率预测、光伏电站性能评估、光伏教学等方面发挥作用，为促进我国光伏系统数智化技术发展贡献一份力量。
