-----我爱音频网拆解报告第1629篇-----
在智能穿戴市场，AI眼镜凭借第一视角影像采集、智能语音交互与AI功能的深度协同，为用户带来了更自然、高效、沉浸式的智能交互体验。作为消费电子领域的头部品牌，华为在近期正式推出了首款AI眼镜，融合自研AI眼镜芯片、1200万像素超感光摄像头、小艺智能体及鸿蒙生态，一经推出便成为行业焦点。
HUAWEI华为AI眼镜在外观方面，延续了音频眼镜设计风格，提供经典全框和钛丝半框两种镜框样式，且可线上配镜。在影像方面，其搭载1200万像素超感光摄像头，支持第一视角直播和视频通话，支持4K照片和2K@30帧视频拍摄，支持HDR Vivid标准、AI构图校正、超清晰AI闪拍、质感人像、暗光拍摄、EIS电子防抖与水平线锁定功能，影像可叠加路线与运动数据，拍摄完成自动导入手机图库，还可以联动手表腕上预览拍摄的内容。
在AI功能方面，华为AI眼镜搭载自研AI眼镜芯片，提供端侧高频AI任务快速流畅处理，通过按键或语音唤醒小艺，即可进行各种交互，且支持AI轻声交互，音量低至47dB，AI也能精准识别。小艺支持「小艺看世界」，与小艺实时视频交互，看哪里答哪里，精准快捷；还支持AI拍照问答、看一下支付、同声传译、智慧播报功能，以及一句话控制鸿蒙智家设备。
其他方面，华为AI眼镜搭载超澎湃水滴单元搭配HUAWEI Histen算法，提供清晰好声音；搭载三麦克风，协同强大算力，80dB环境下也能提供清晰通话；搭载分布式双频天线，提供流畅稳定连接；眼镜综合续航长达12小时，听音乐时长9小时，直播时长78分钟，且支持快充，支持边充边用。下面就来看看这款产品的详细拆解报告吧~
我爱音频网此前还拆解过华为智能眼镜 2，华为FreeClip 2、FreeArc开放式耳机，华为FreeBuds Pro 5、FreeBuds 6、FreeBuds 6i、FreeBuds SE 4 ANC真无线耳机，FreeBuds Studio头戴式耳机，FreeLace Pro 2颈挂式耳机，Sound SE、Sound Joy智能音箱，华为手环11 Pro、华为手环11、华为通话手环B7，华为WATCH GT5、WATCH FIT 3、WATCH Buds、WATCH GT Cyber智能手表，Mate 70智能手机、Pocket 2折叠屏手机，MateBook X Pro 2024笔记本电脑，Tag无线追踪器等产品。
一、HUAWEI华为AI眼镜开箱
HUAWEI华为AI眼镜包装盒采用家族式设计风格，天地盖结构，黑色背景，烫金字体，设计简约有质感。盒盖顶部展示产品名称和Harmony OS系统标志。
包装盒底部标注注意事项，以及华为终端有限公司部分信息。
包装盒正面设计有“HUAWEI”品牌LOGO。
包装盒侧边标注有款式：钛丝半框光学镜（钛银灰 圆形）。

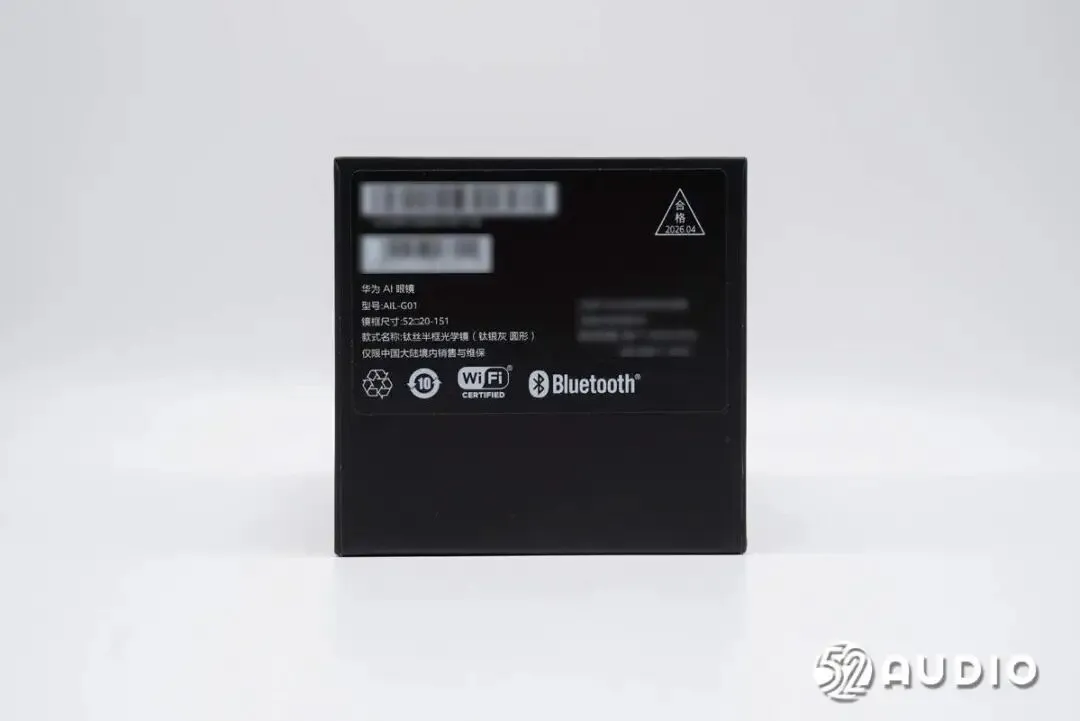

另外一侧贴有出厂标签，华为AI眼镜，型号：AIL-G01。

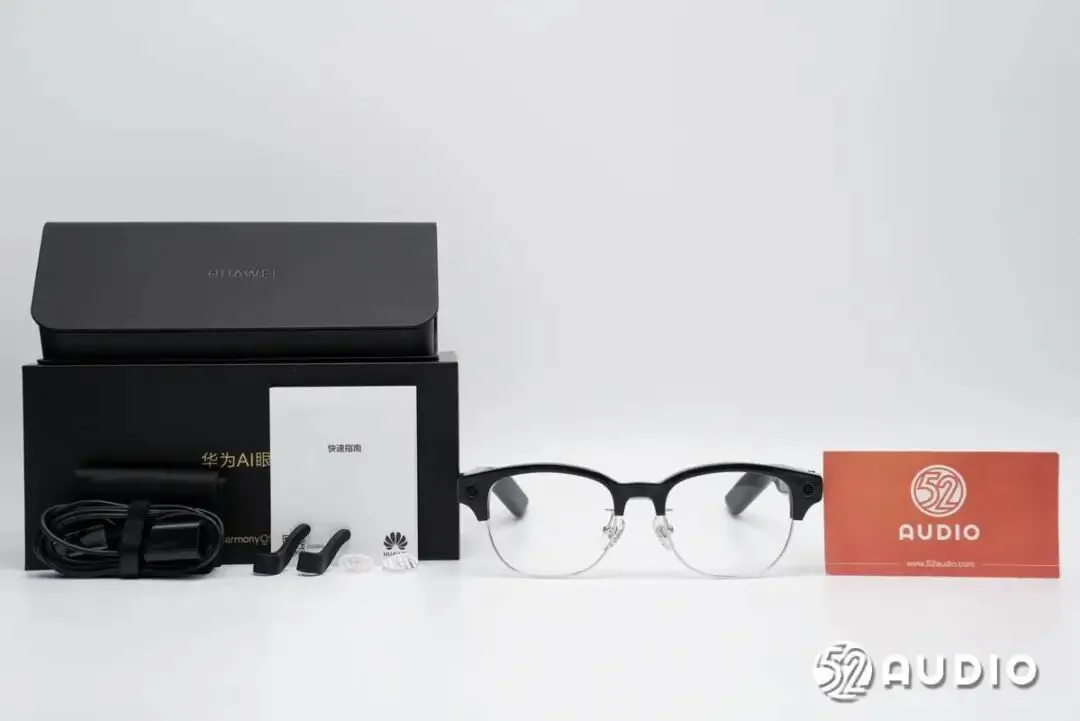

打开包装盒，取出内部所有物品，包括了AI眼镜、眼镜盒、充电线、眼镜布、鼻托、耳勾、配镜螺丝和产品说明书等。

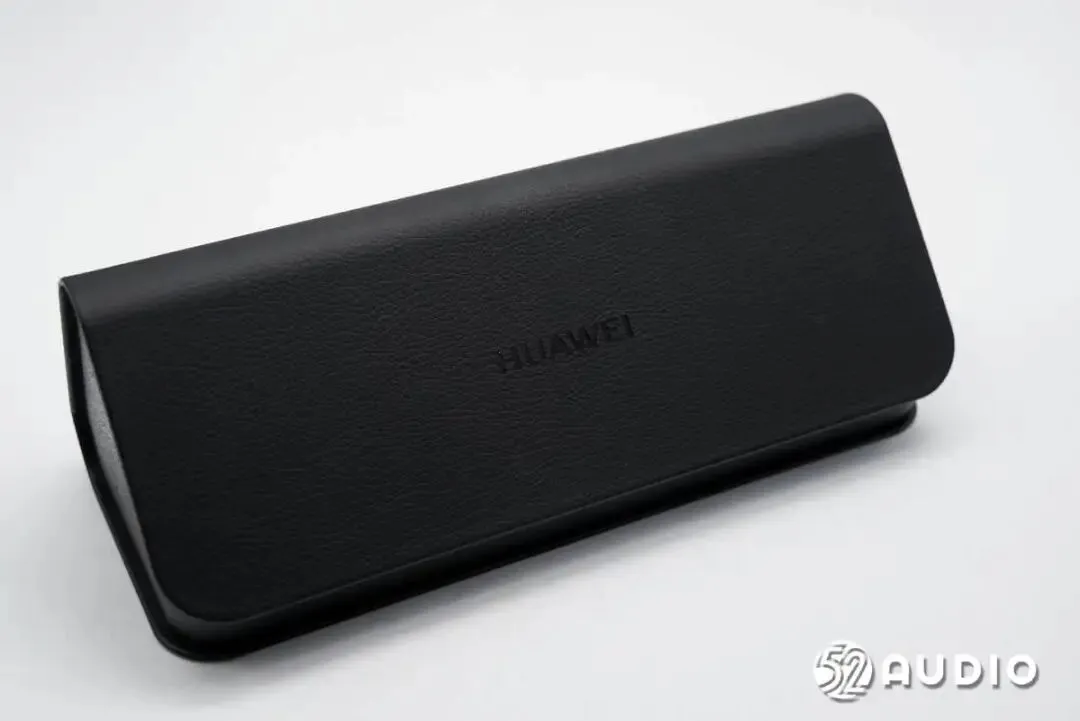

眼镜盒采用了皮革材质，压印有“HUAWEI”品牌LOGO。
附赠的黑色眼镜清洁布，压印“HUAWEI”品牌LOGO。

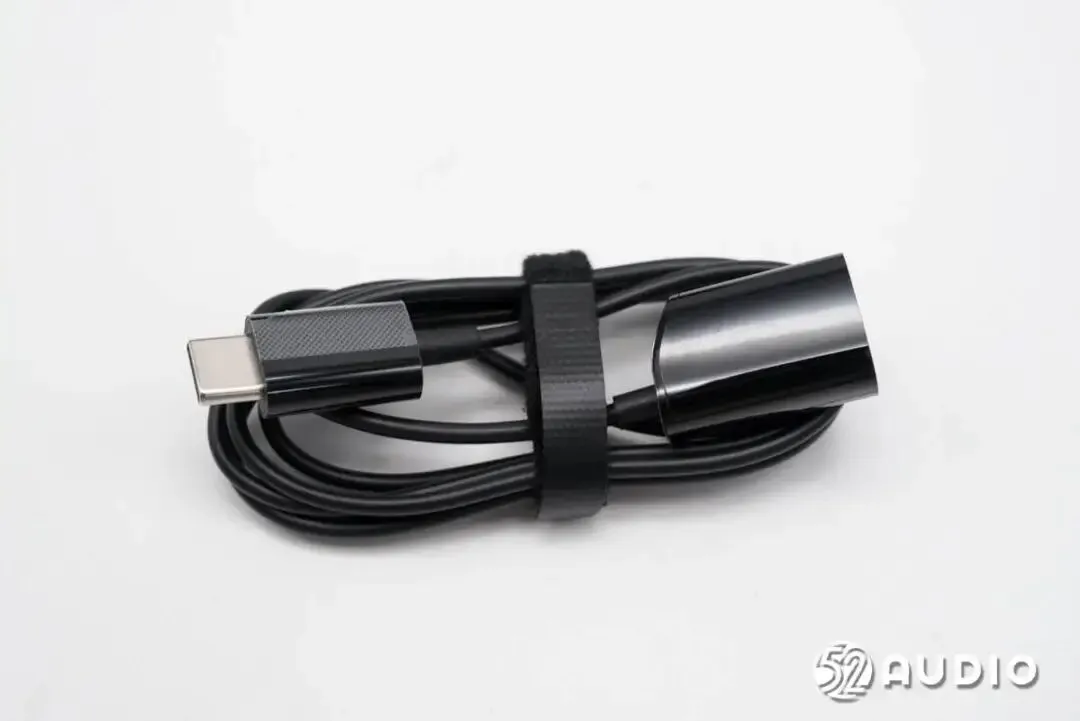

眼镜充电线，采用了USB-C to 专用磁吸接口。
一副硅胶耳挂，用于提升佩戴稳定性。
随机附赠的一副硅胶鼻托，眼镜上预装一副，总共两种规格，用于满足不同人群的佩戴需求。

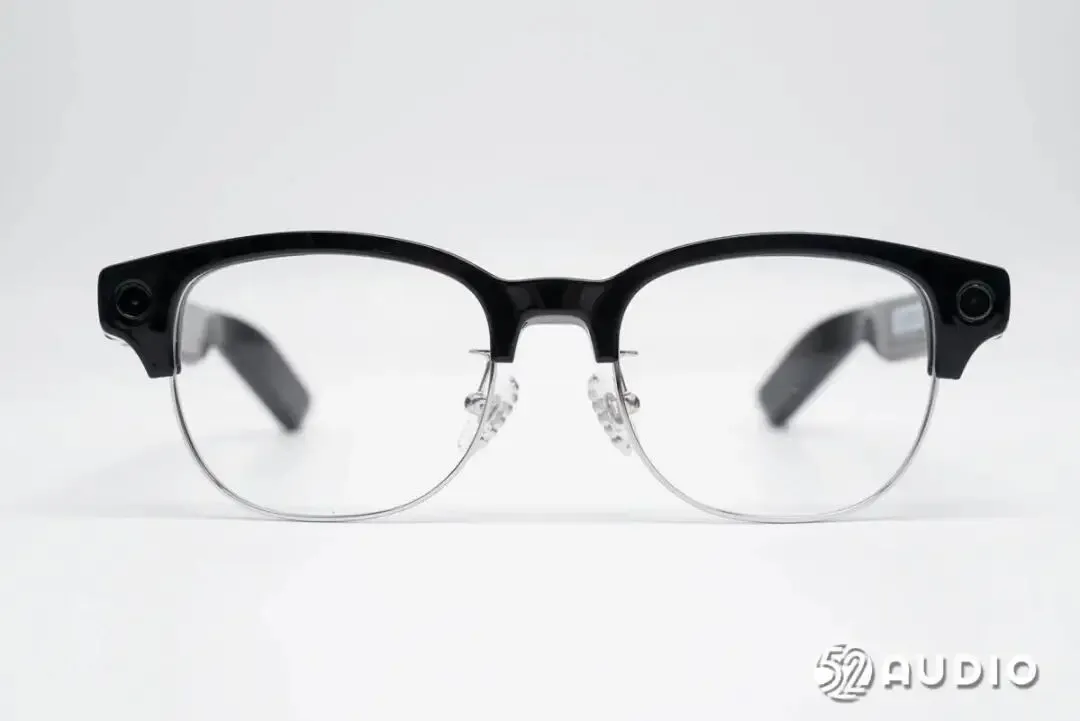

华为AI眼镜钛丝半框光学镜（钛银灰 圆形）正面外观一览，黑色眉框包裹摄像头、传感器等智能组件，钛丝半框纤细，整体观感时尚偏商务。
镜框左侧搭载1200万像素超感光摄像头。
镜框右侧对称设计指示灯，为他人反馈摄像头录制状态。

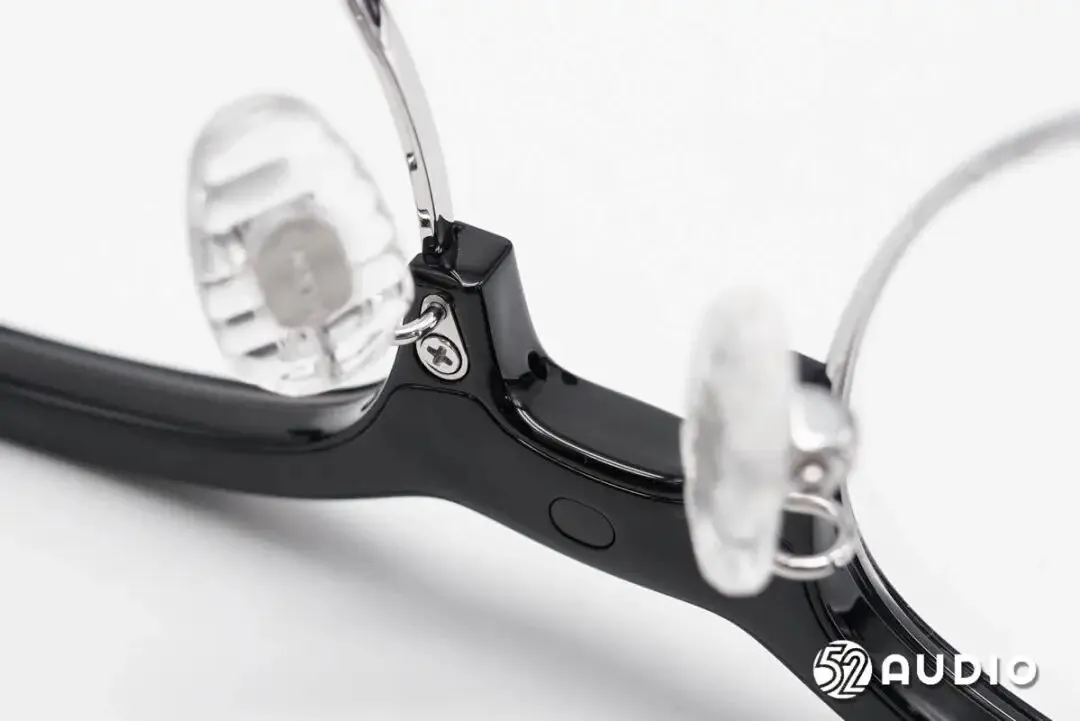

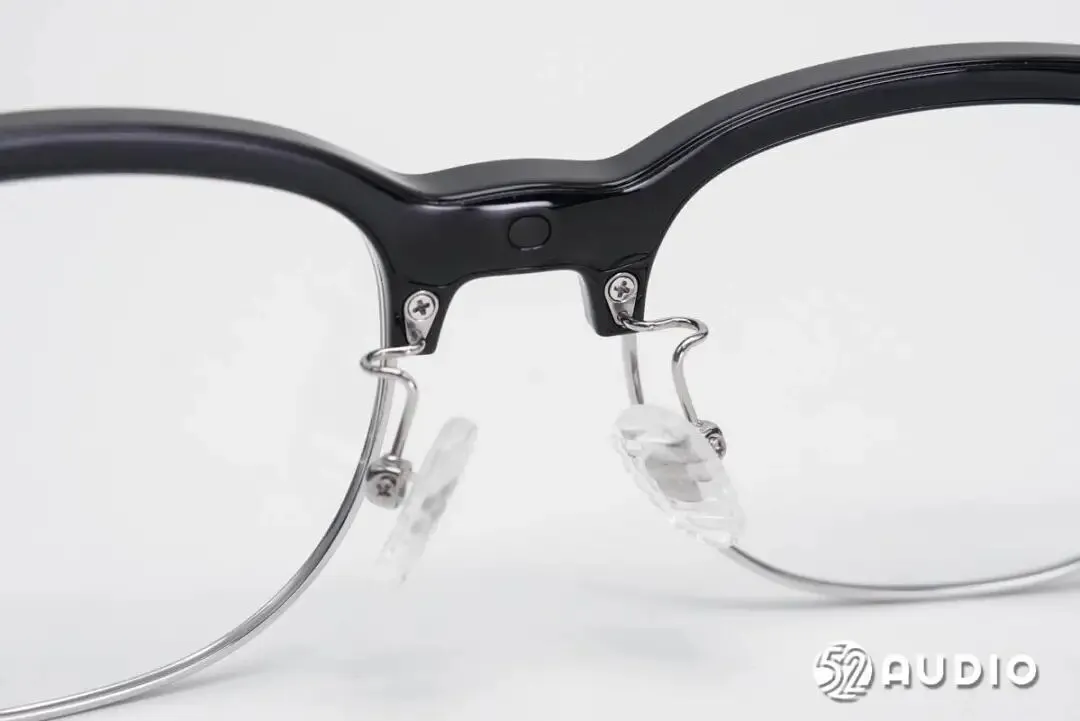

镜框内侧采用了金属鼻架+硅胶鼻托，可自由调节。镜框内侧中间设置有光学佩戴检测传感器。
镜框底部设置有一个麦克风拾音孔。

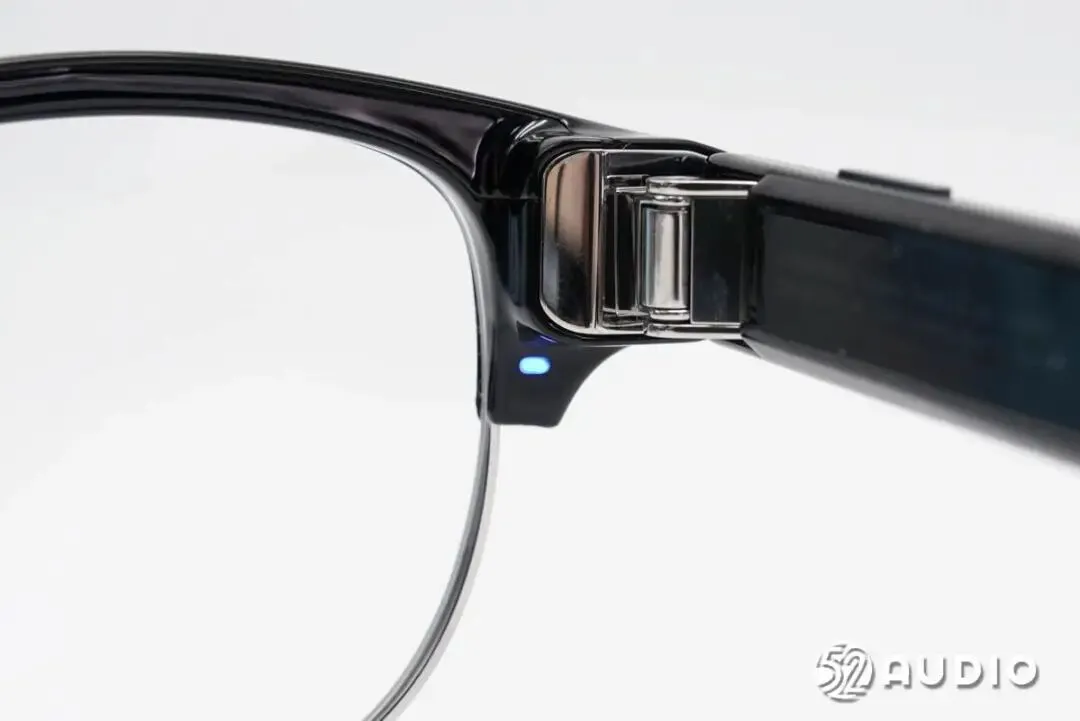

右侧镜框内侧设置有指示灯，为用户反馈录制状态。铰链采用了钛合金材质，支持自适应外扩调节，适配不同头型，提供稳固贴合佩戴。
左侧镜腿外观一览，采用烤漆工艺处理，设计有银色“HUAWEI”品牌LOGO。

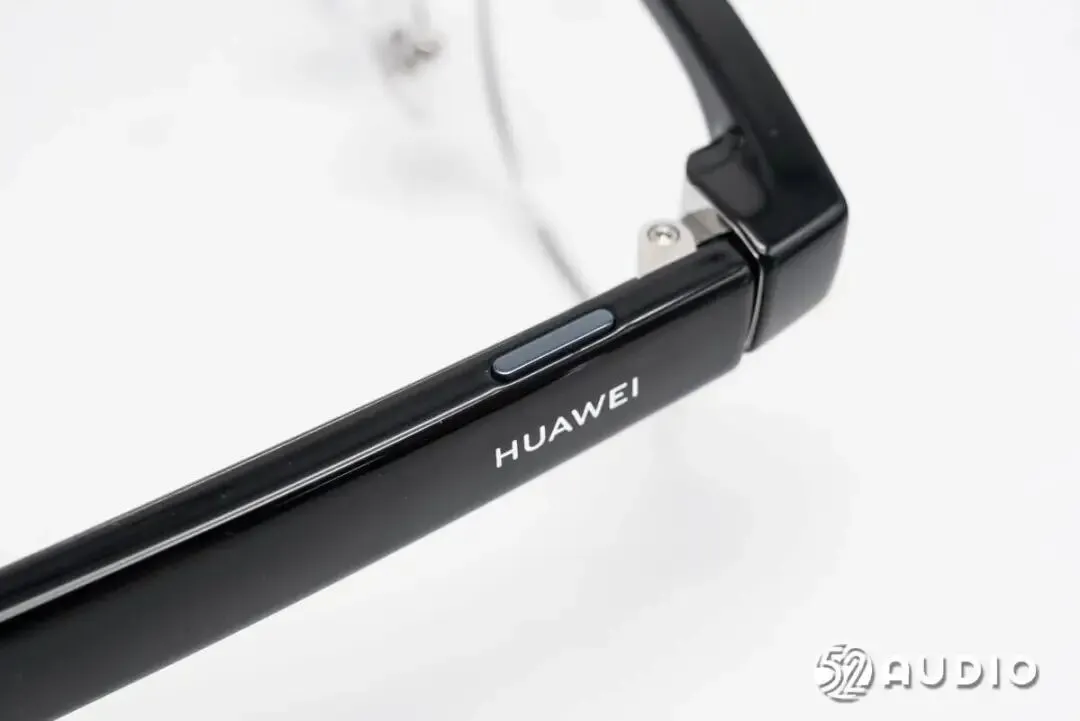

左侧镜腿顶部的AI快捷键，单击唤醒/结束AI语音，长按开启小艺看世界，再次单击结束。
左侧镜腿底部的麦克风拾音孔，通过金属网罩防护。
镜腿底部的扬声器出音孔特写。
镜腿顶部的扬声器调音孔特写。
镜腿末端设置充电触点。
右侧镜腿外观一览，与右侧对称式设计。品牌LOGO后方为多媒体触摸控制区域，双击暂停/播放（接听/挂断），长按拒接来电，滑动调节音量。
右侧镜腿上方设置拍摄键，长按录像，单击拍照/结束录像，双击切换摄像头。
右侧镜腿底部同样设置有麦克风拾音孔，以及扬声器出音孔和调音孔。

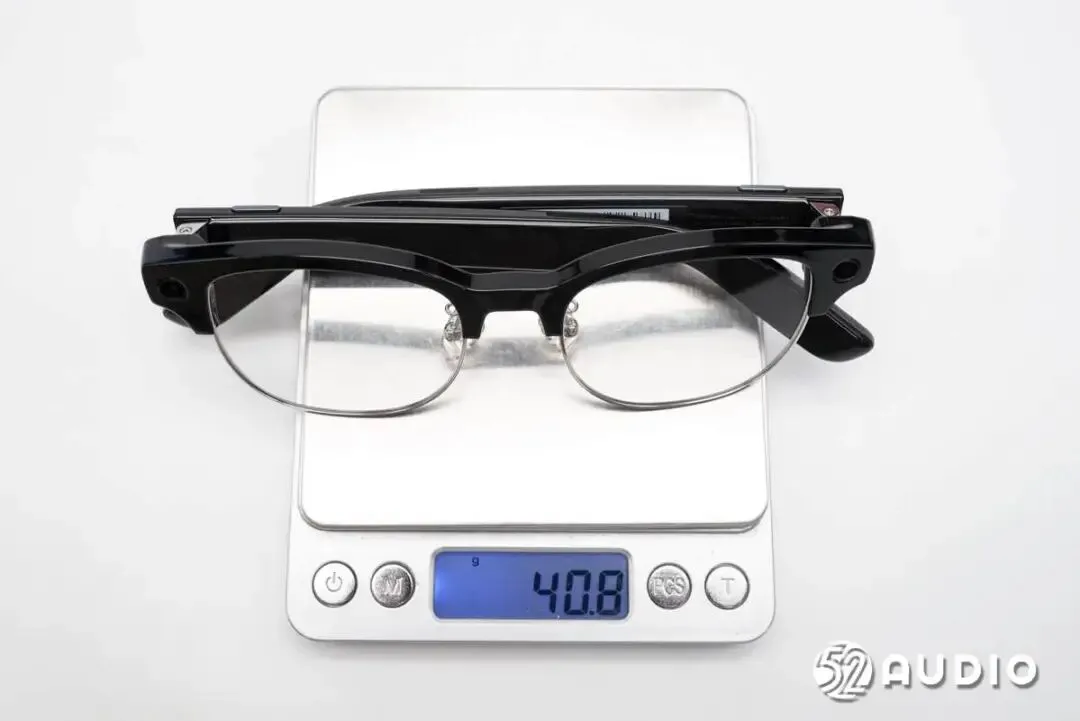

经我爱音频网实测，华为AI眼镜钛丝半框光学镜（钛银灰 圆形）带出厂衬片的重量约为40.8g。

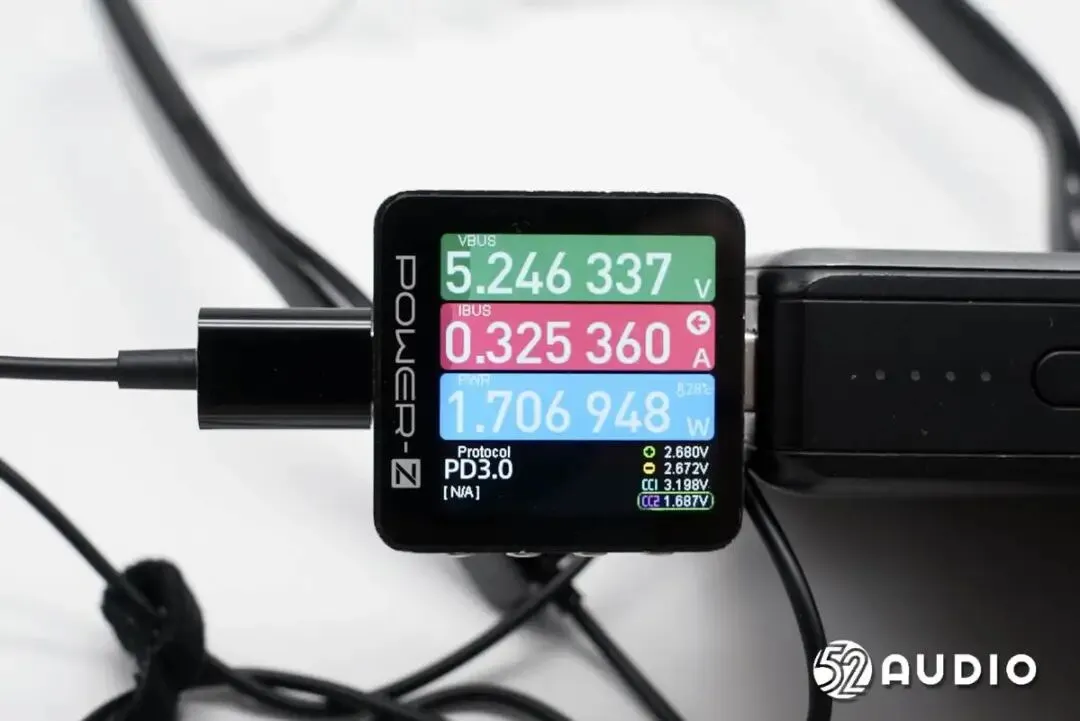

我爱音频网使用CHARGERLAB POWER-Z KM003C对HUAWEI华为AI眼镜进行充电测试，输入功率约为1.71W。
二、HUAWEI华为AI眼镜拆解
通过开箱，我们详细了解了HUAWEI华为AI眼镜的详细外观设计，下面进入拆解，看看内部结构和硬件配置信息~

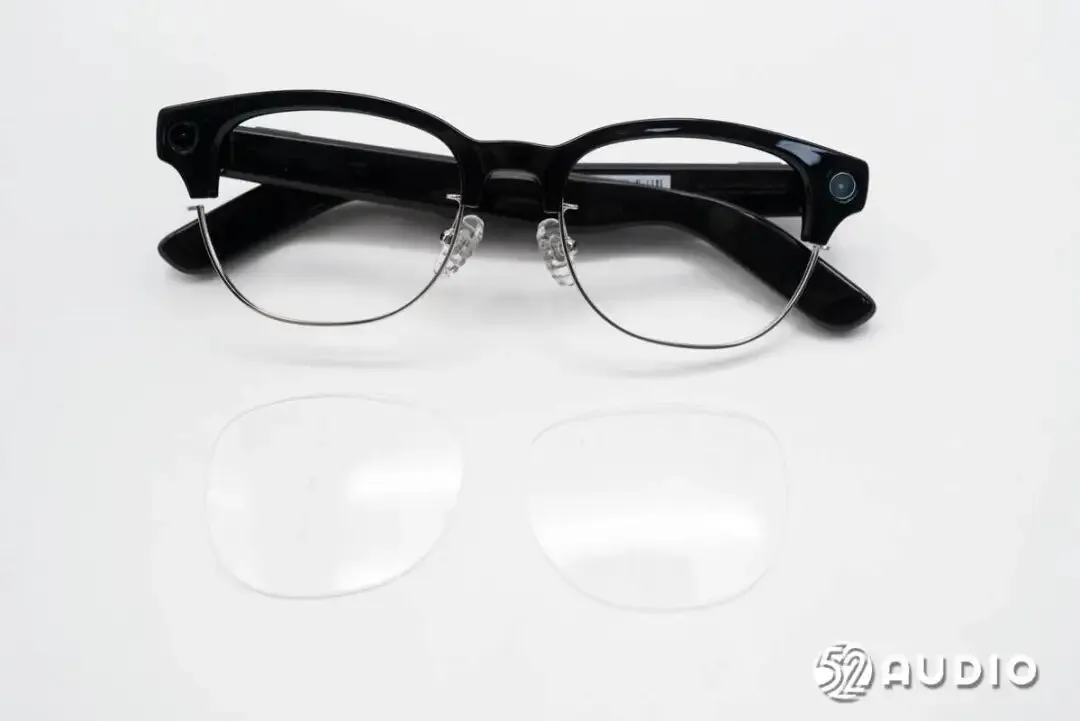

拆掉出厂衬片。

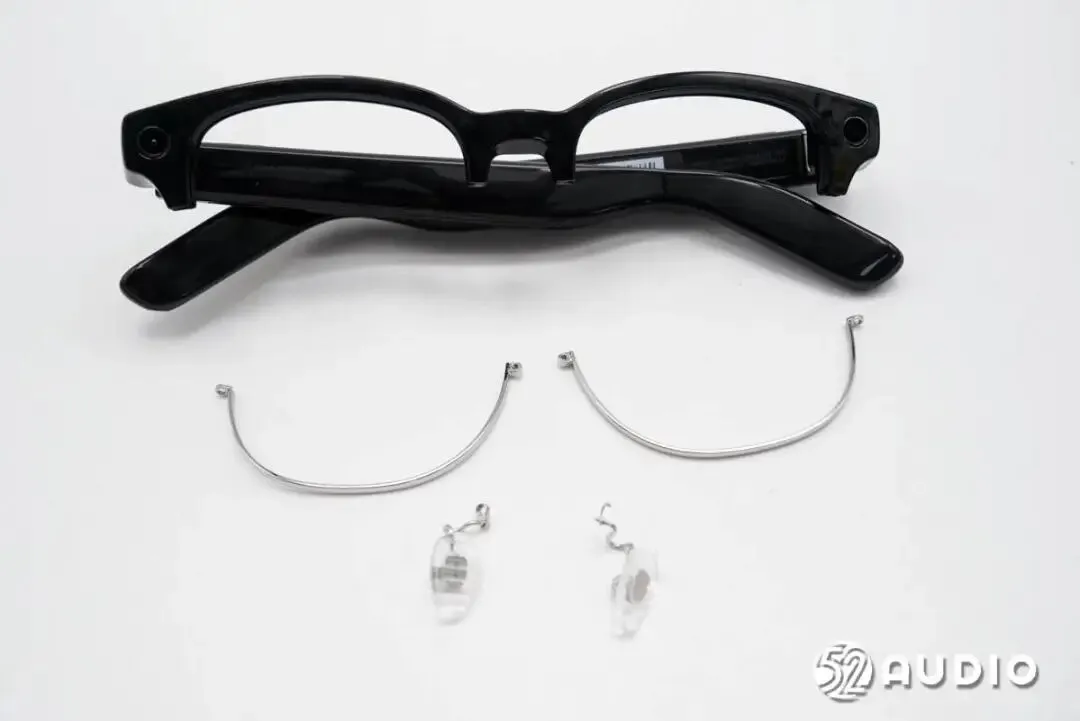

取掉钛丝半框和鼻架。
拆掉右侧镜腿内侧盖板，内部设置有副板、双电池和扬声器单元。
挑开镜框内部排线连接副板的BTB连接器。

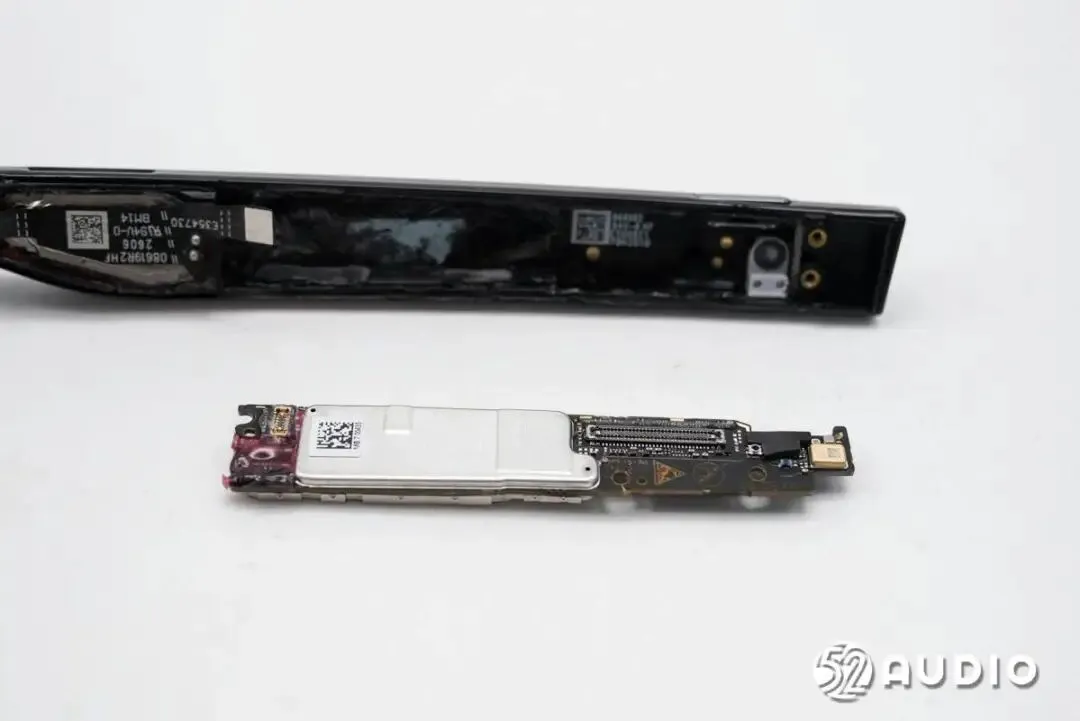

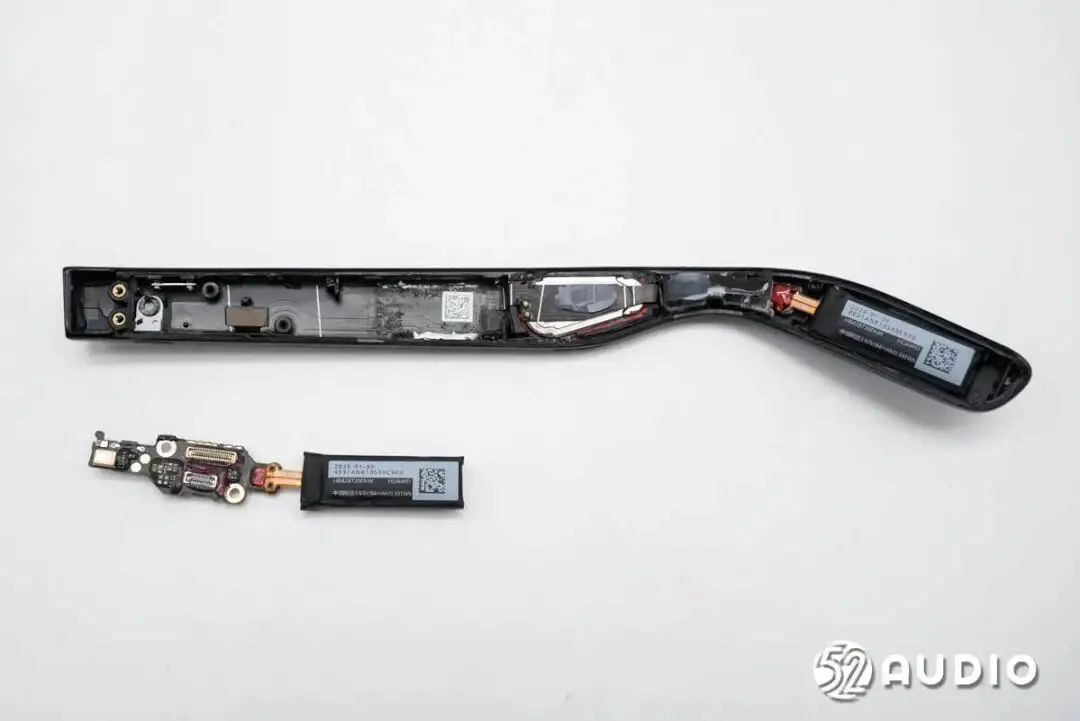

卸掉螺丝，取出镜腿内部的副板和电池单元。

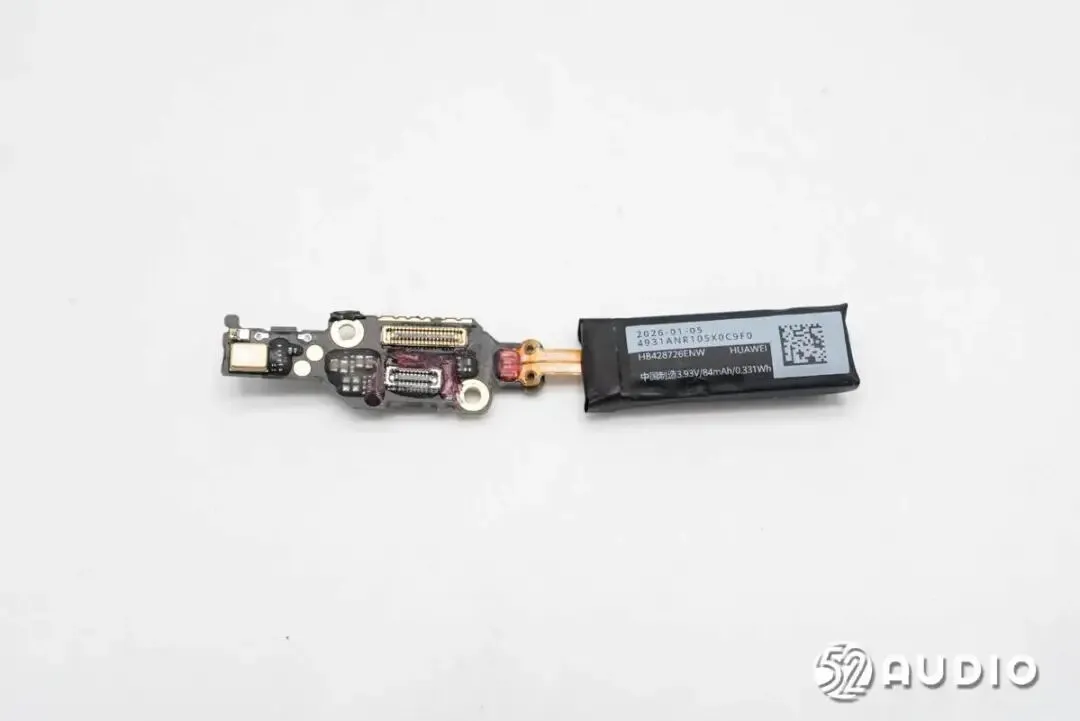

副板及电池电路一览。

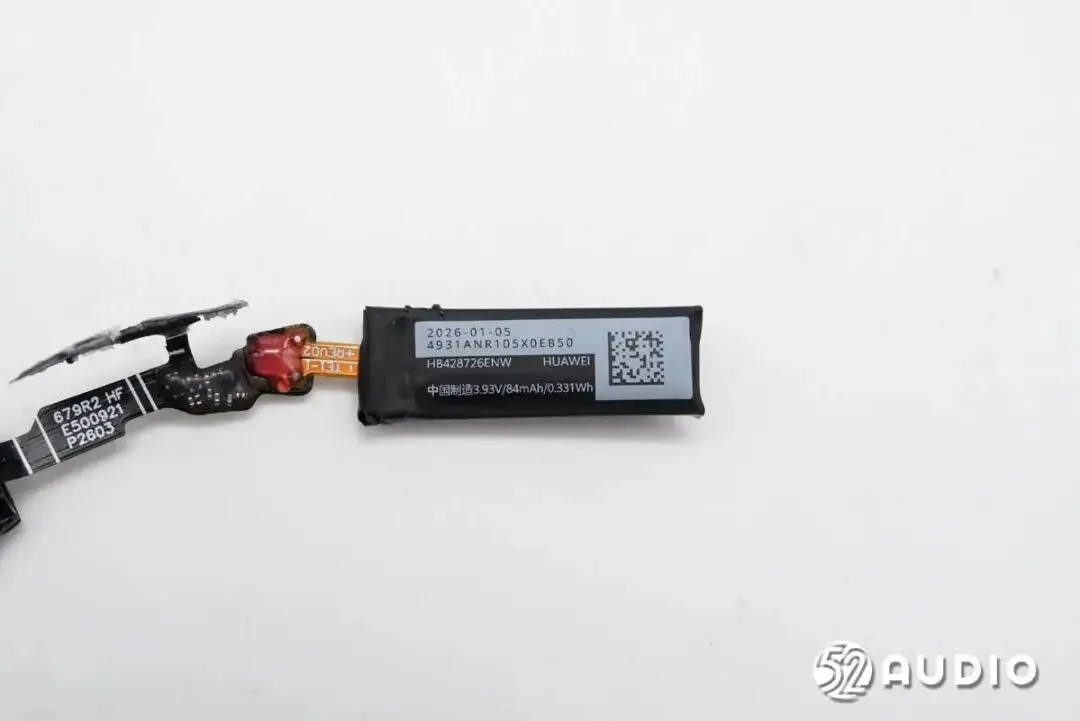

电池单元型号：HB428725ENW，参数：3.93V/84mAh/0.331Wh。
撕开绝缘保护，电池正负极镍片与排线焊接。

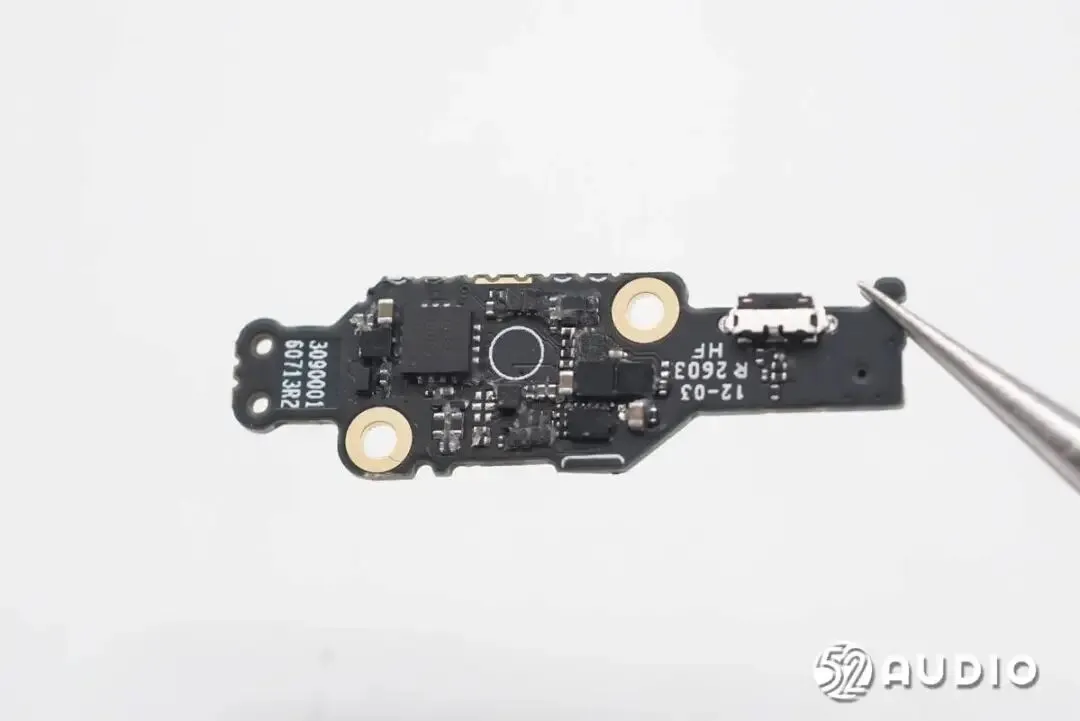

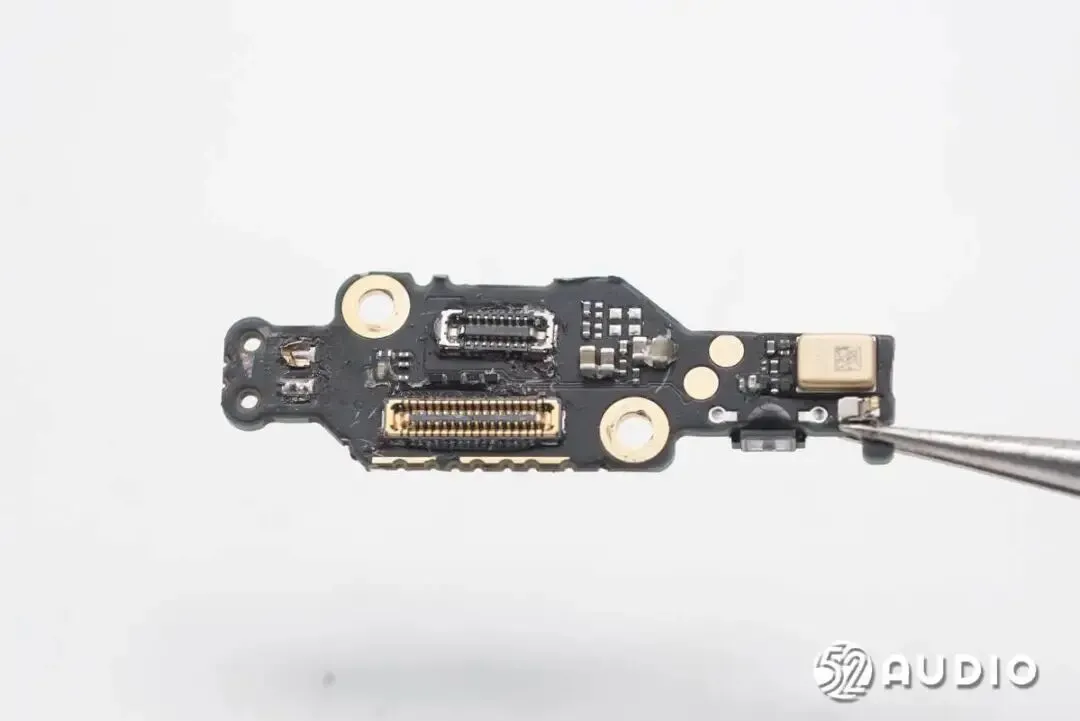

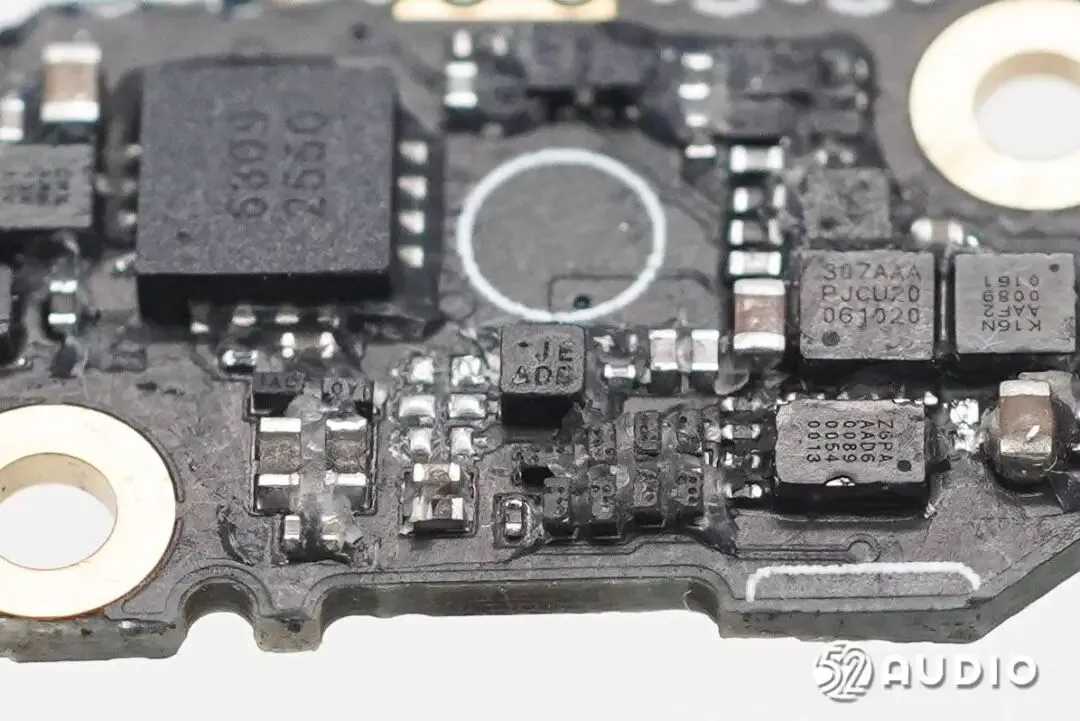

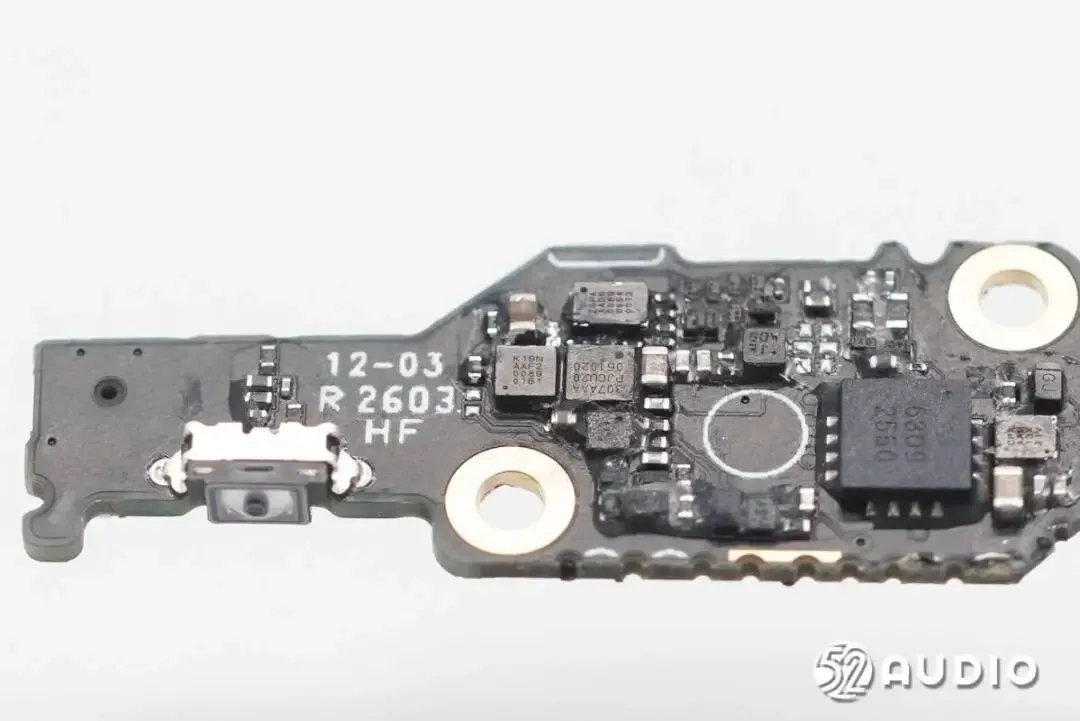

右侧镜腿内部副板一侧电路一览。
右侧镜腿内部副板另外一侧电路一览。
用于影像拍摄的微动按键特写。

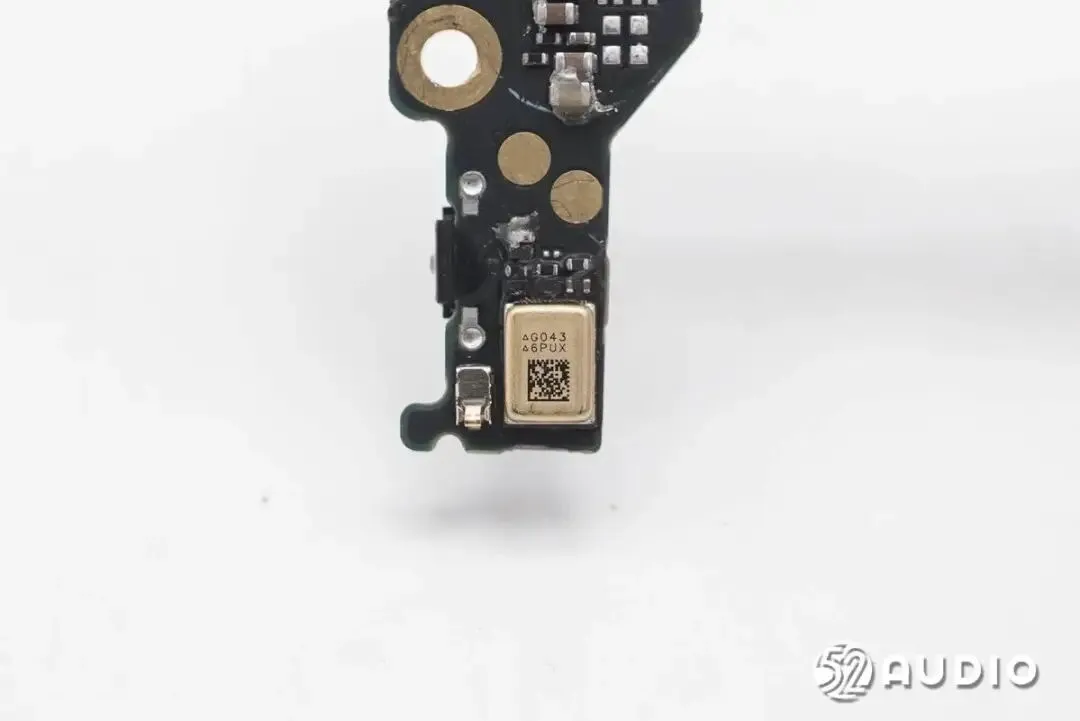

镭雕G043的MEMS麦克风特写，用于语音通话、语音助手等功能拾音，来自歌尔微电子。

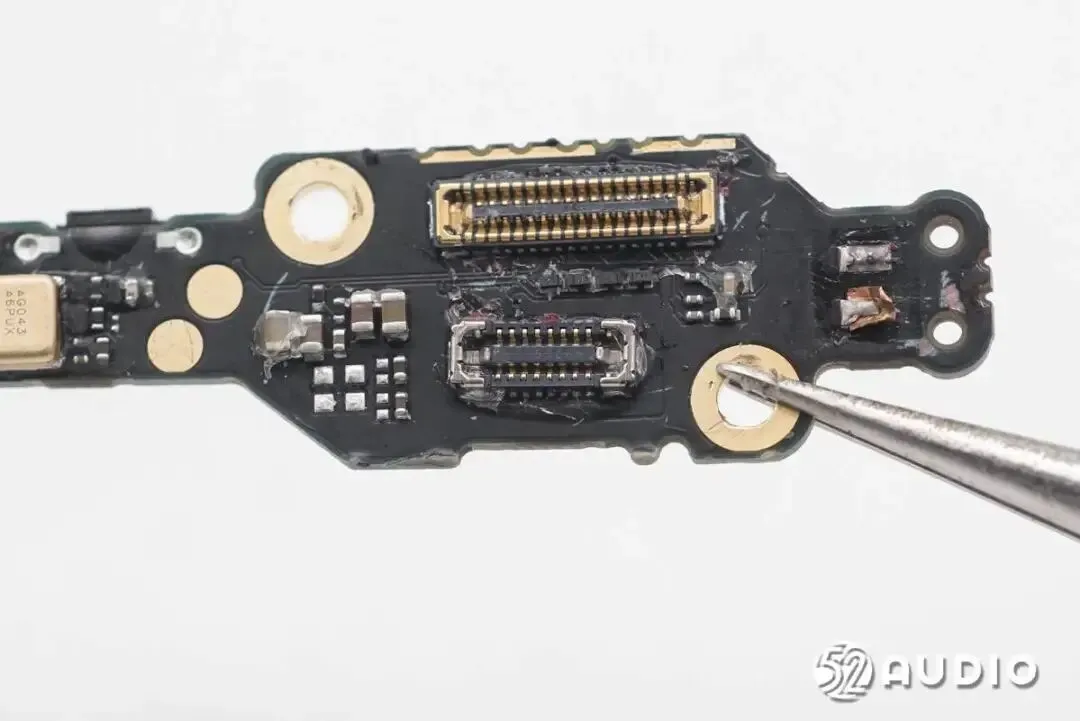

连接镜框（上）和镜腿（下）内部排线的BTB连接器母座。

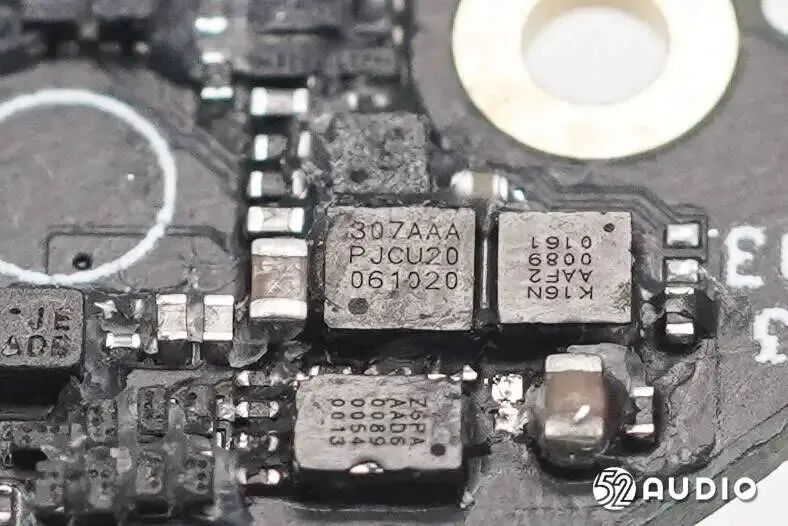

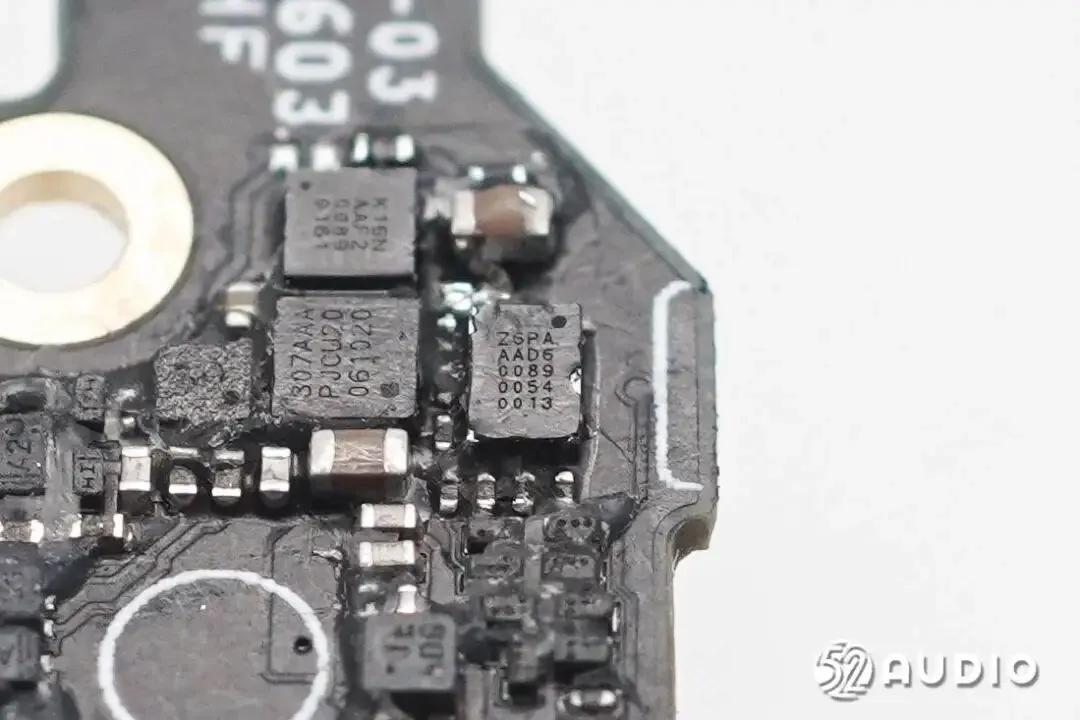

丝印K18N AAF2的IC。
丝印Z6PA AAD6的IC。
丝印307AAA的IC。
丝印JE的IC。

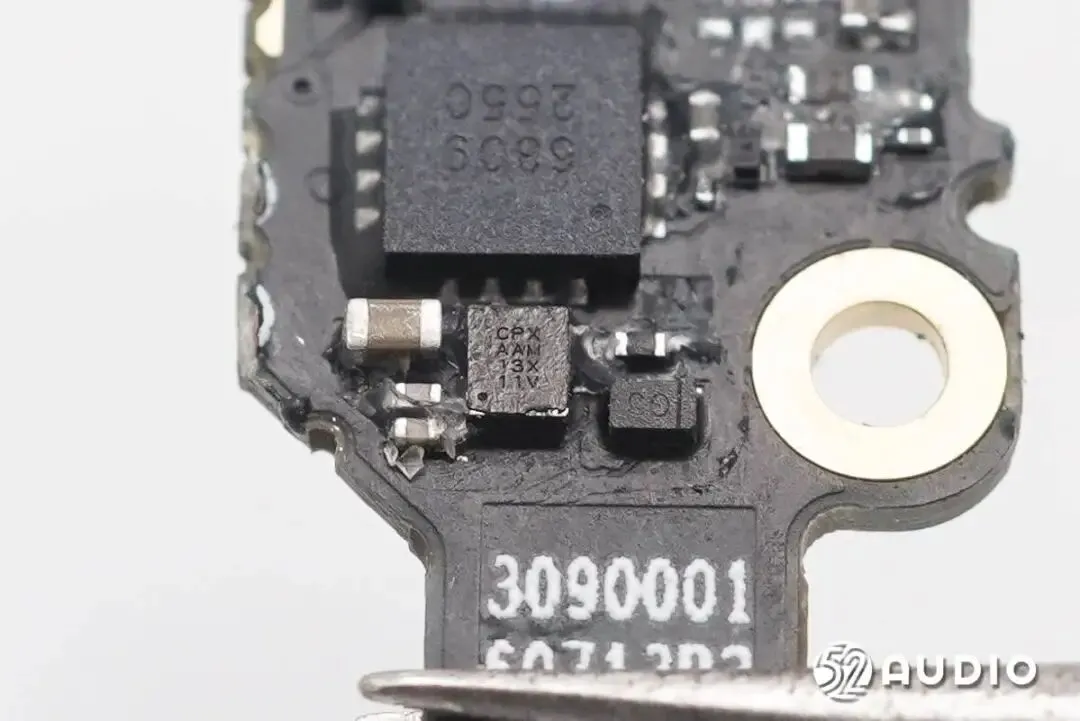

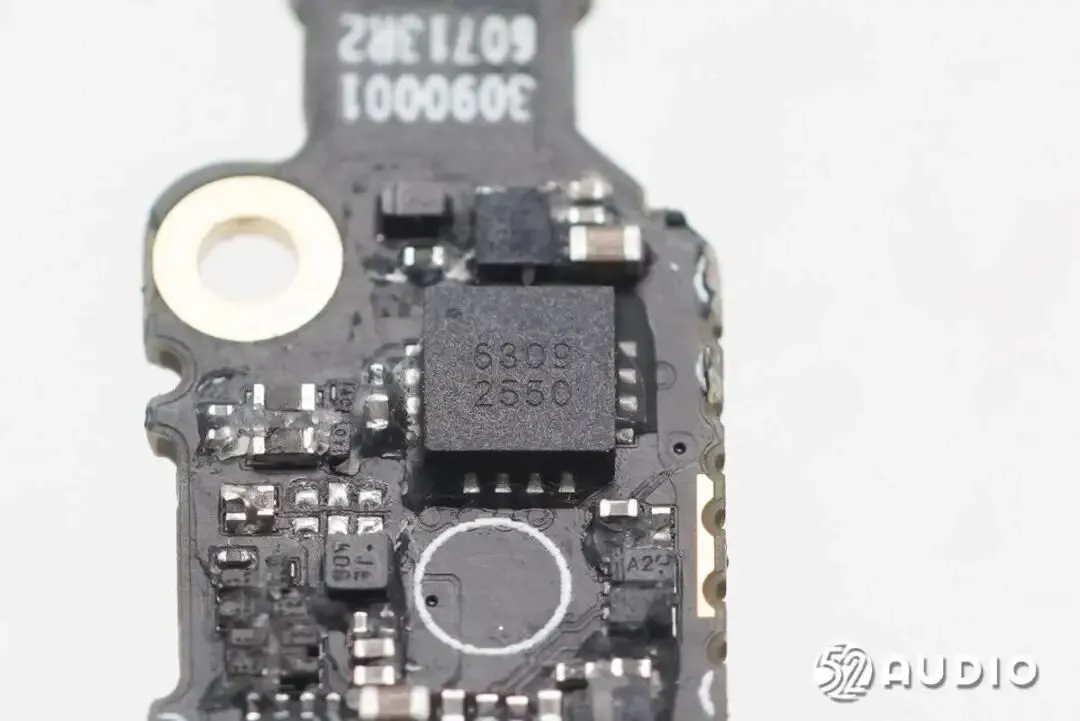

丝印6309的IC。
丝印CPX AAM的IC。

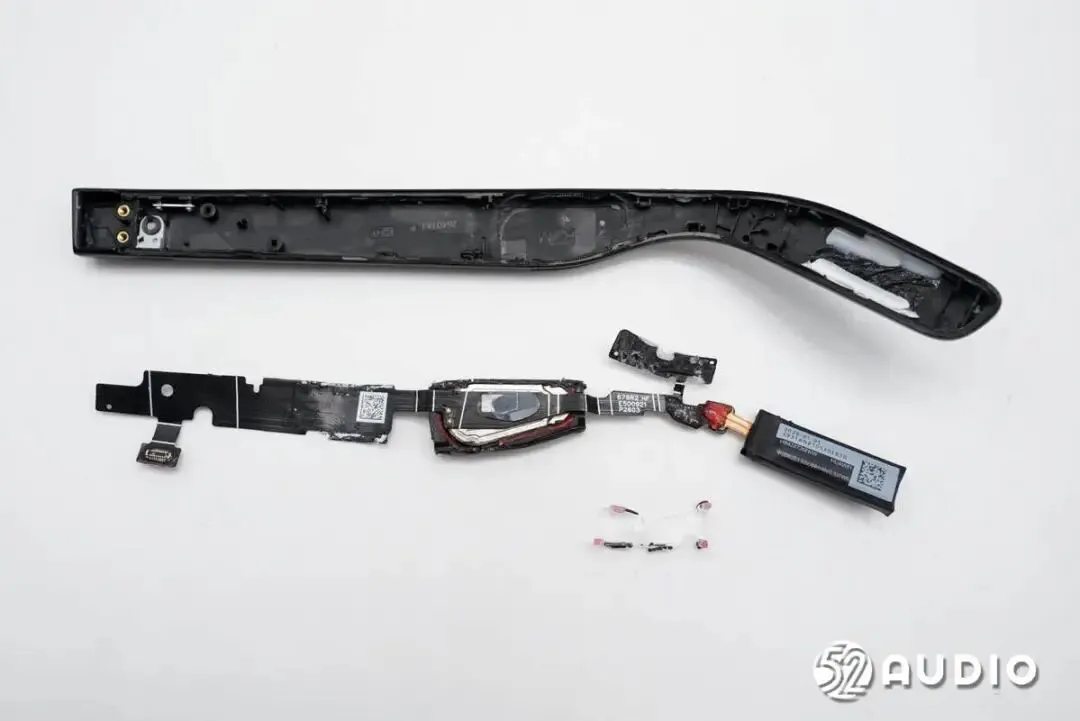

取掉镜腿内部排线及连接的元器件。

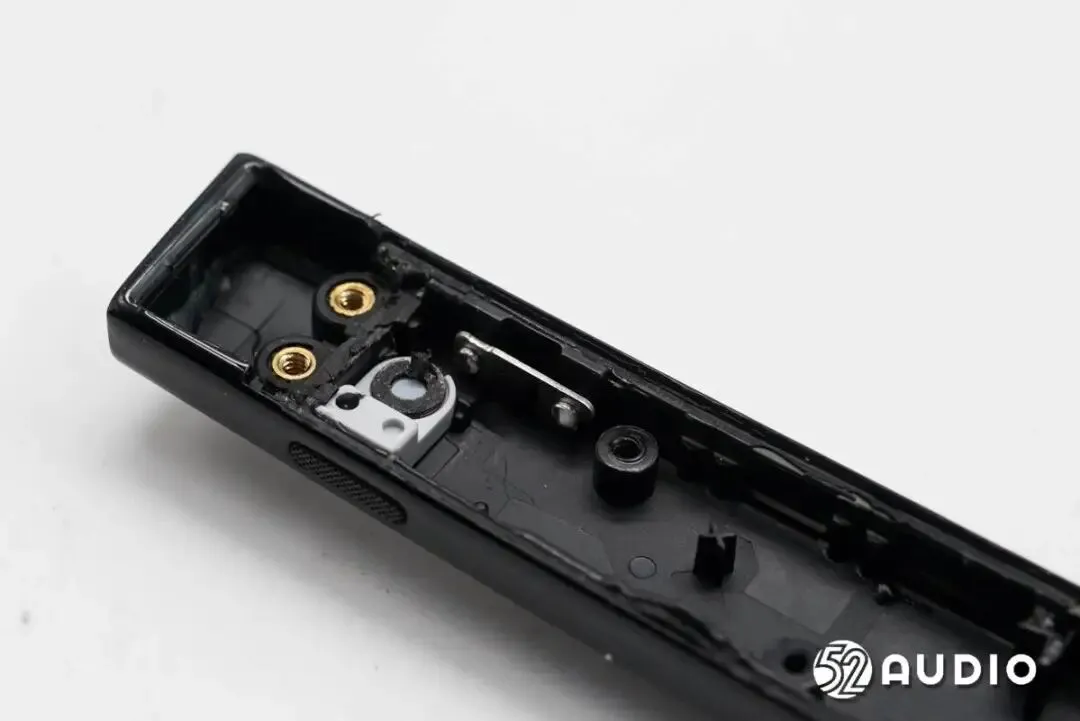

镜腿内侧的功能按键和麦克风拾音孔结构特写。

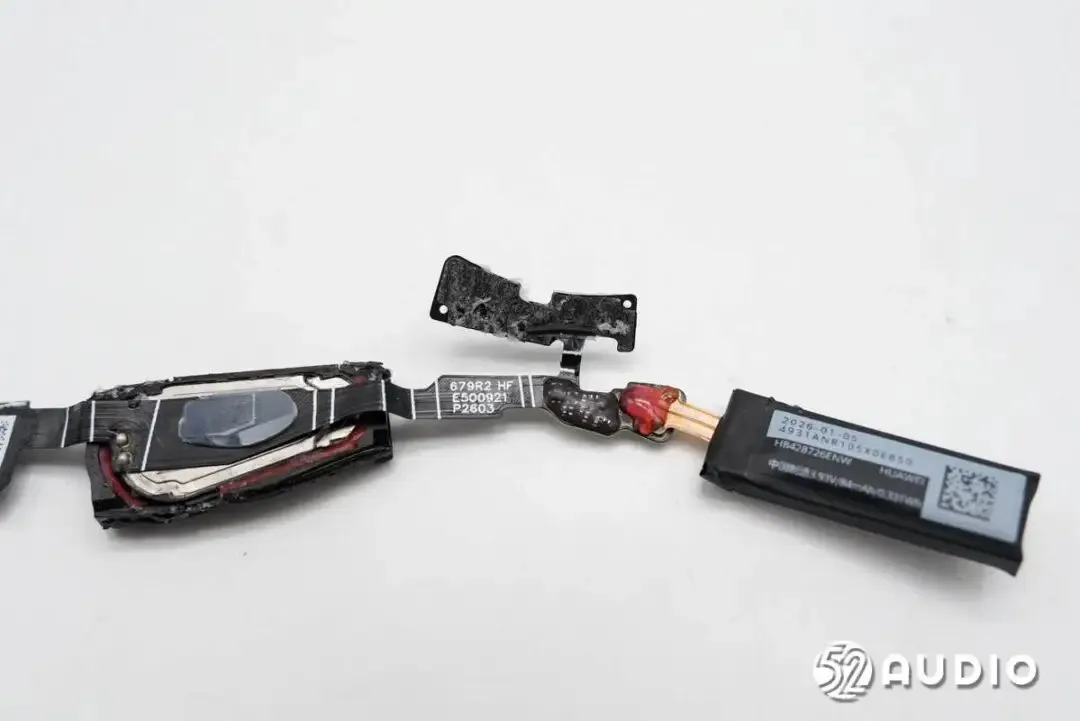

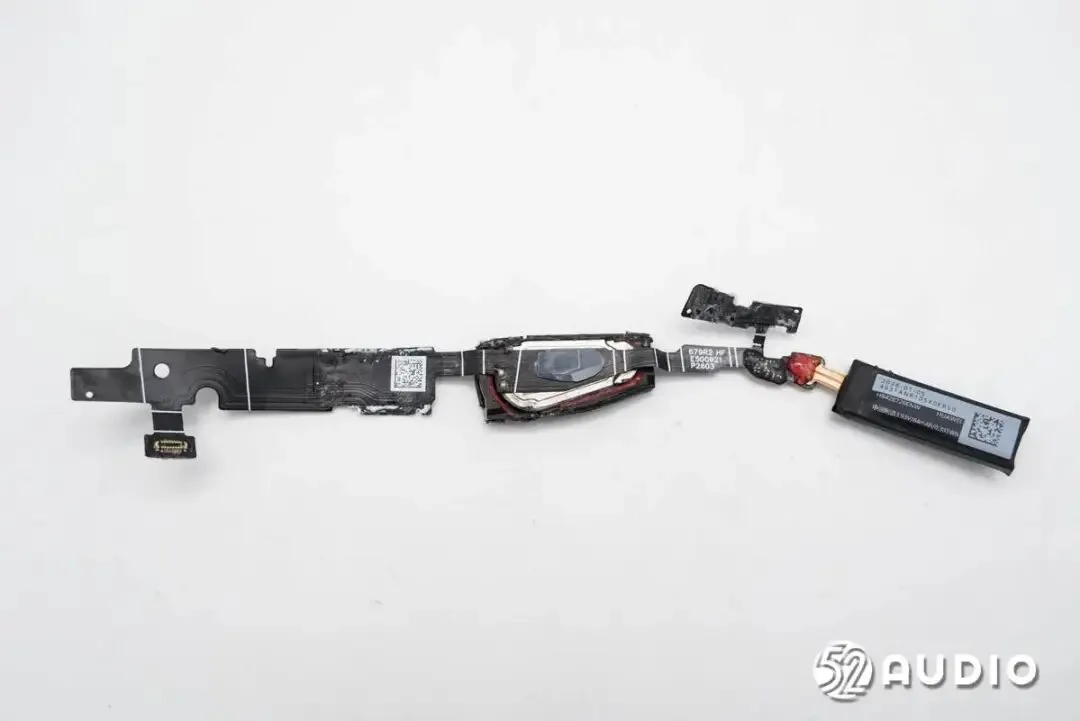

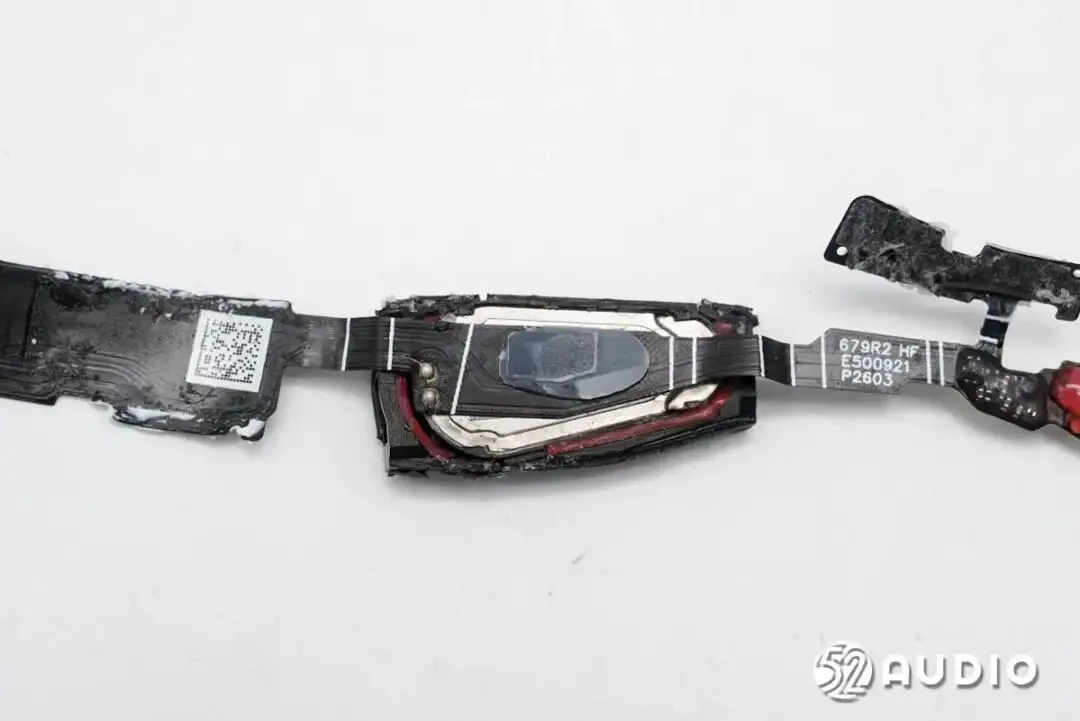

右侧镜腿内部排线电路一览，前端是触摸检测传感器，中间设置扬声器，末端设置电池单元。

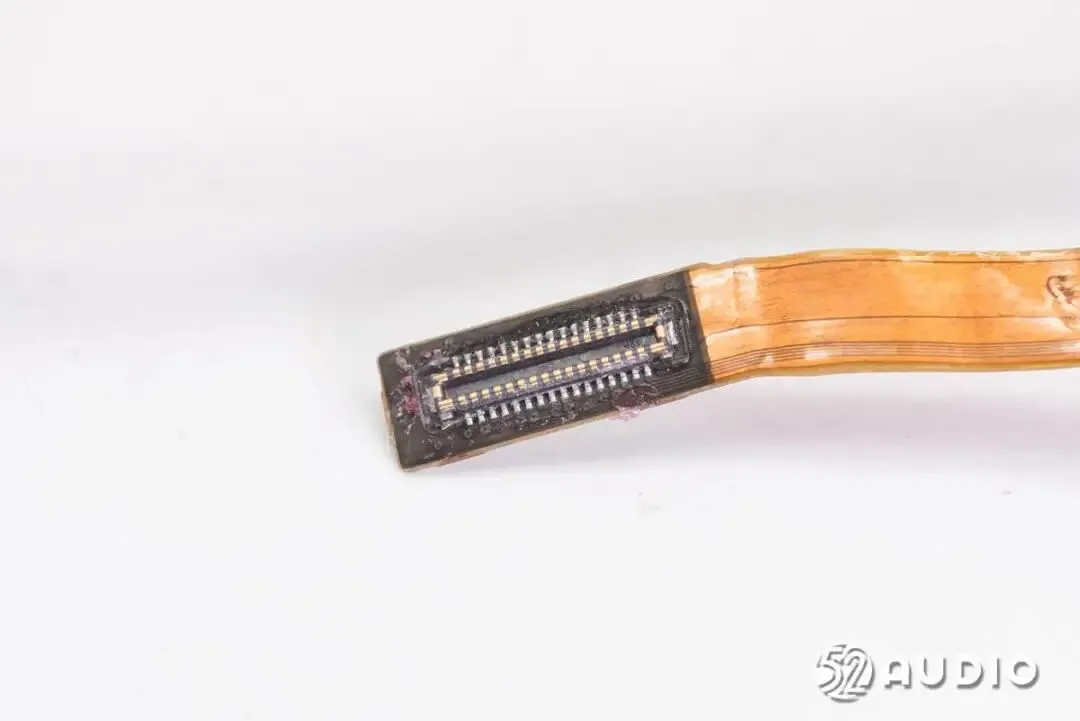

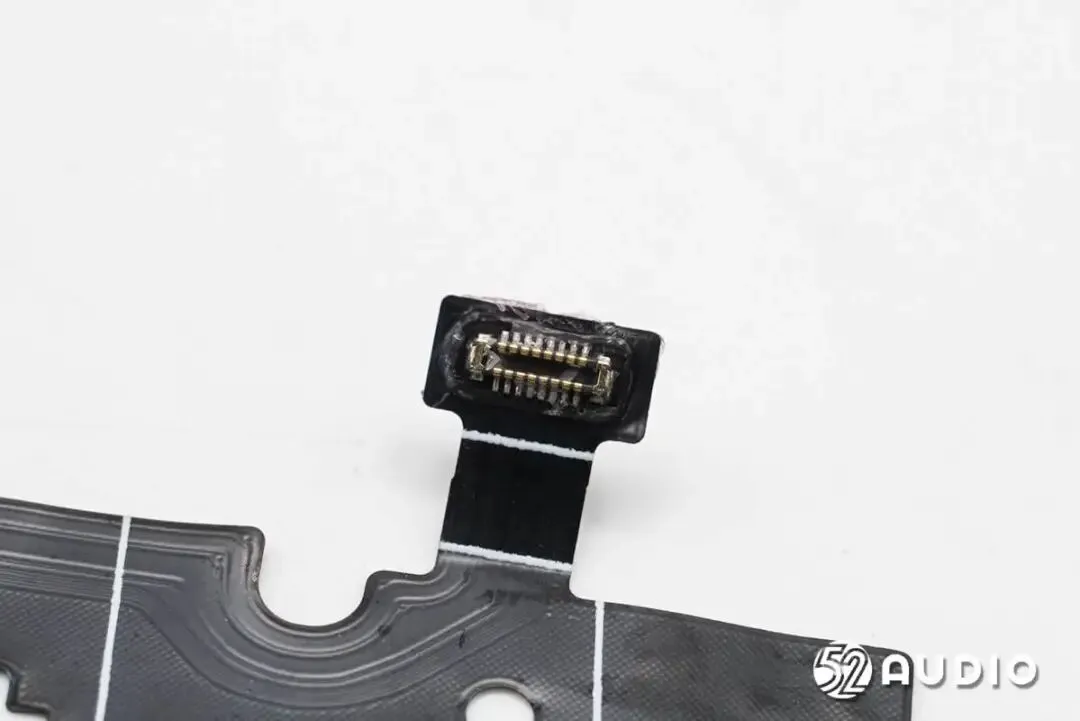

排线连接副板的BTB连接器公座。

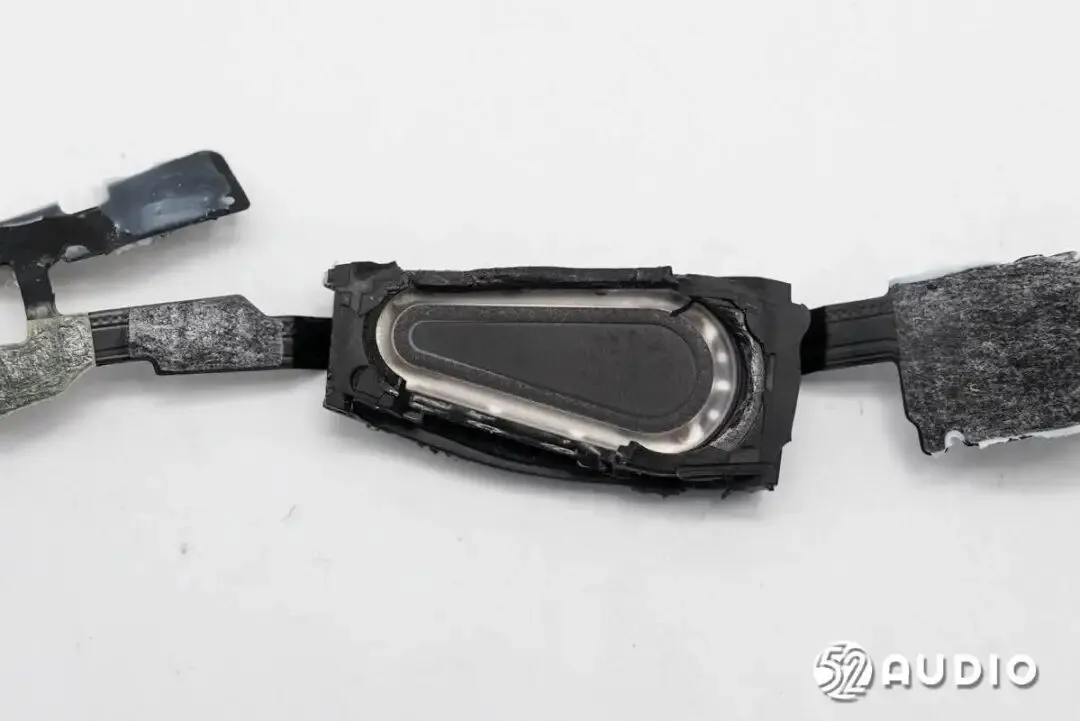

眼镜搭载的「超澎湃水滴单元」正面特写。
超澎湃水滴单元背面特写。
电容式佩戴检测传感器特写。
电池单元型号：HB428725ENW，参数：3.93V/84mAh/0.331Wh。

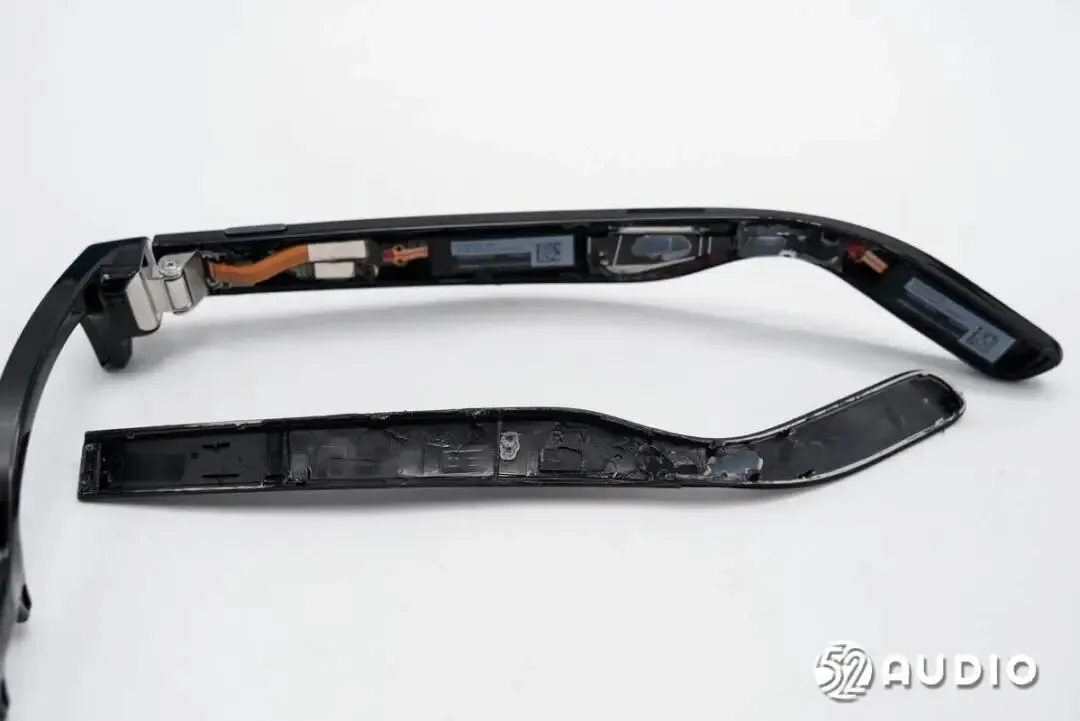

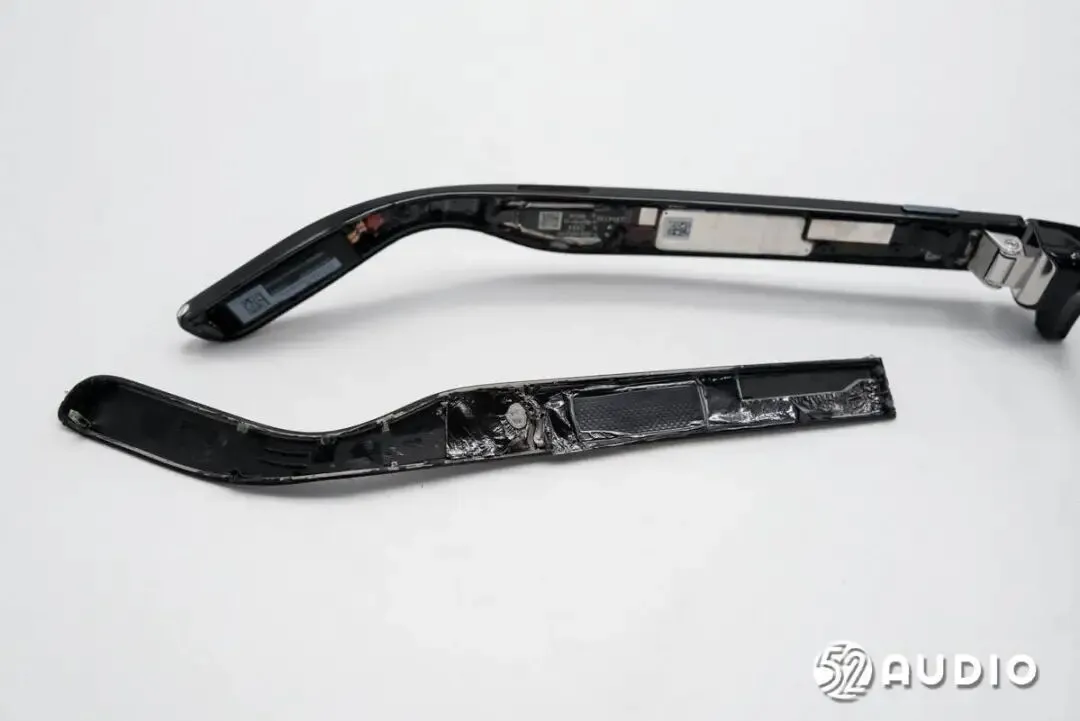

拆掉左侧镜腿盖板。

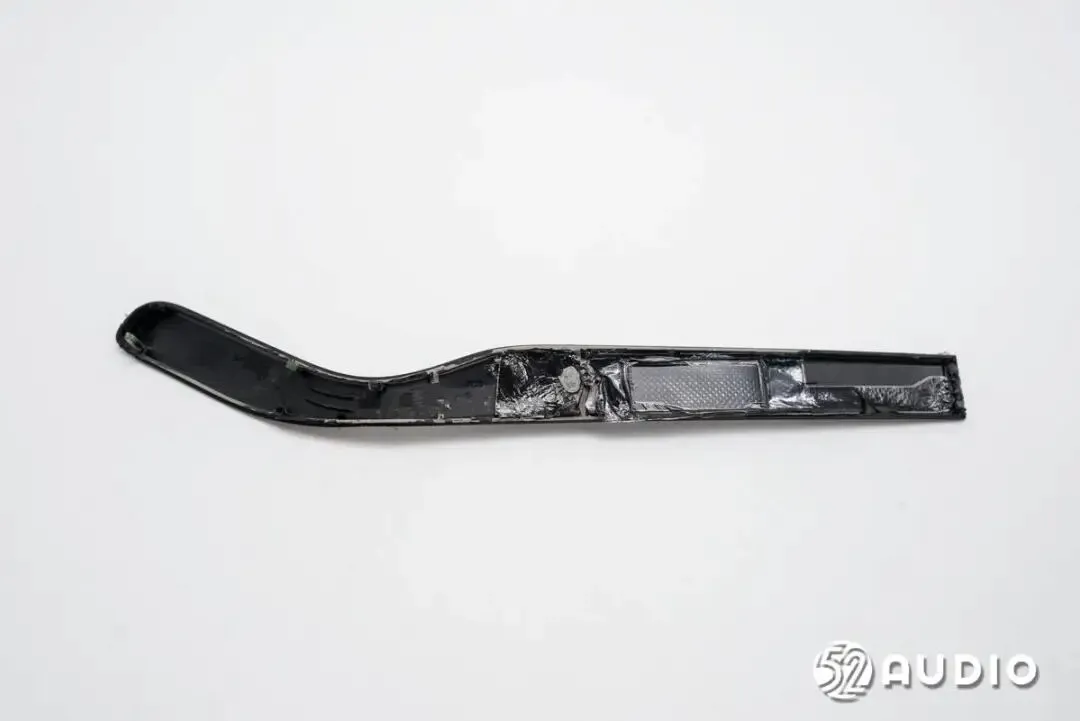

盖板内侧结构一览，贴有石墨散热膜，提升散热性能。

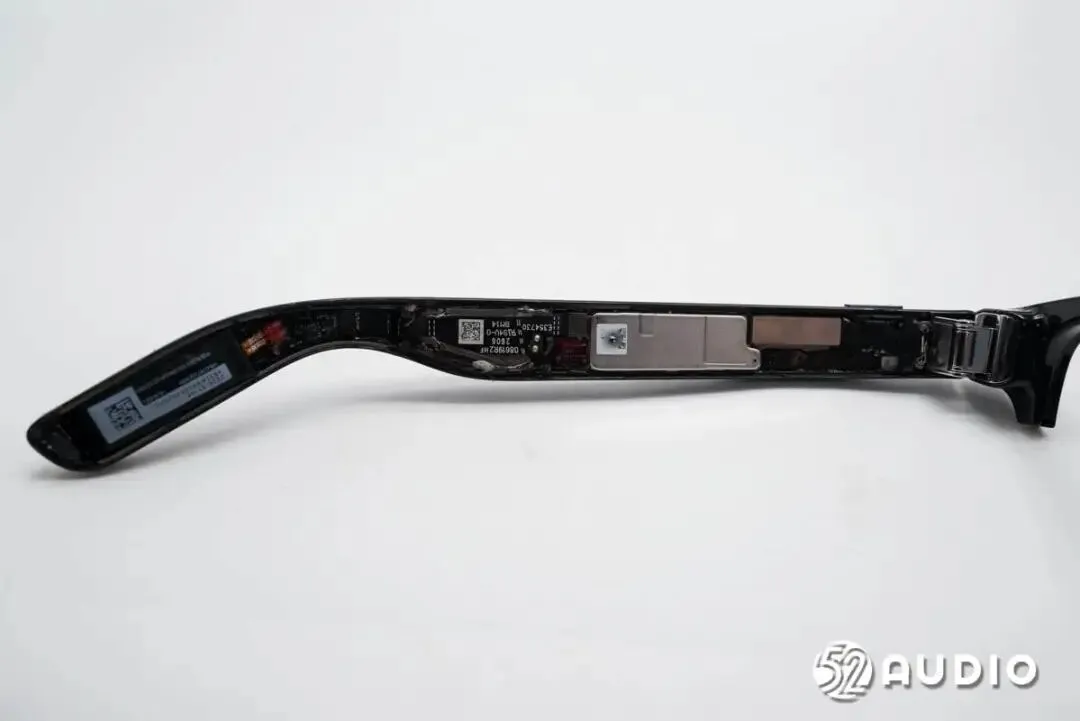

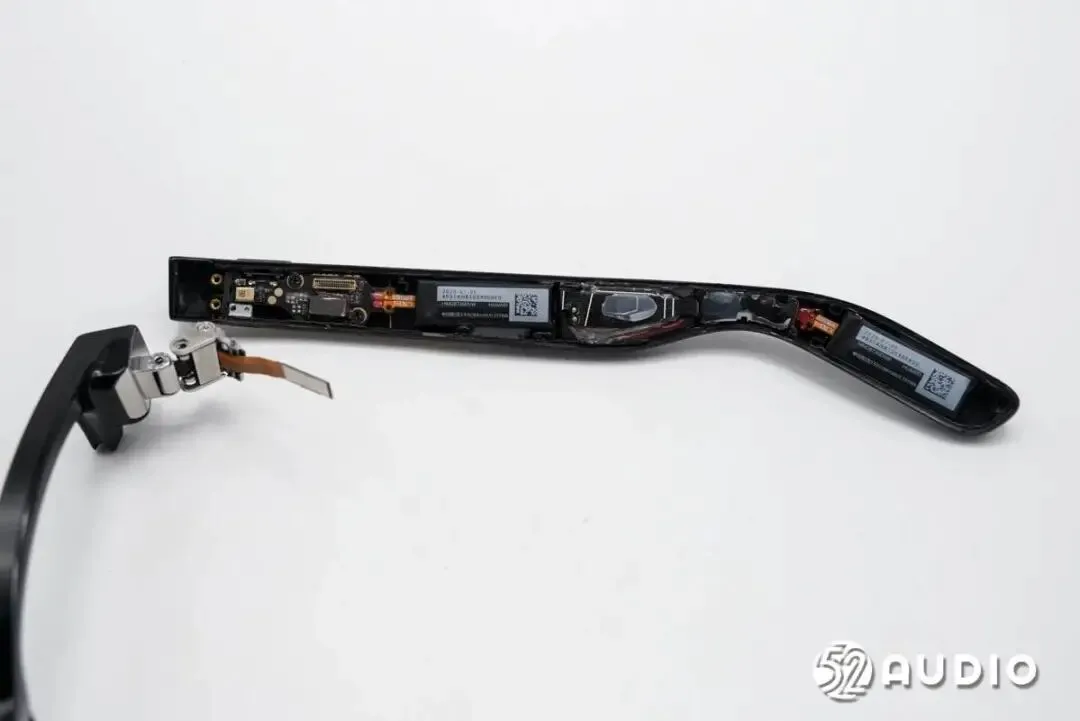

腔体内部结构一览，设置有主板、扬声器和电池单元。

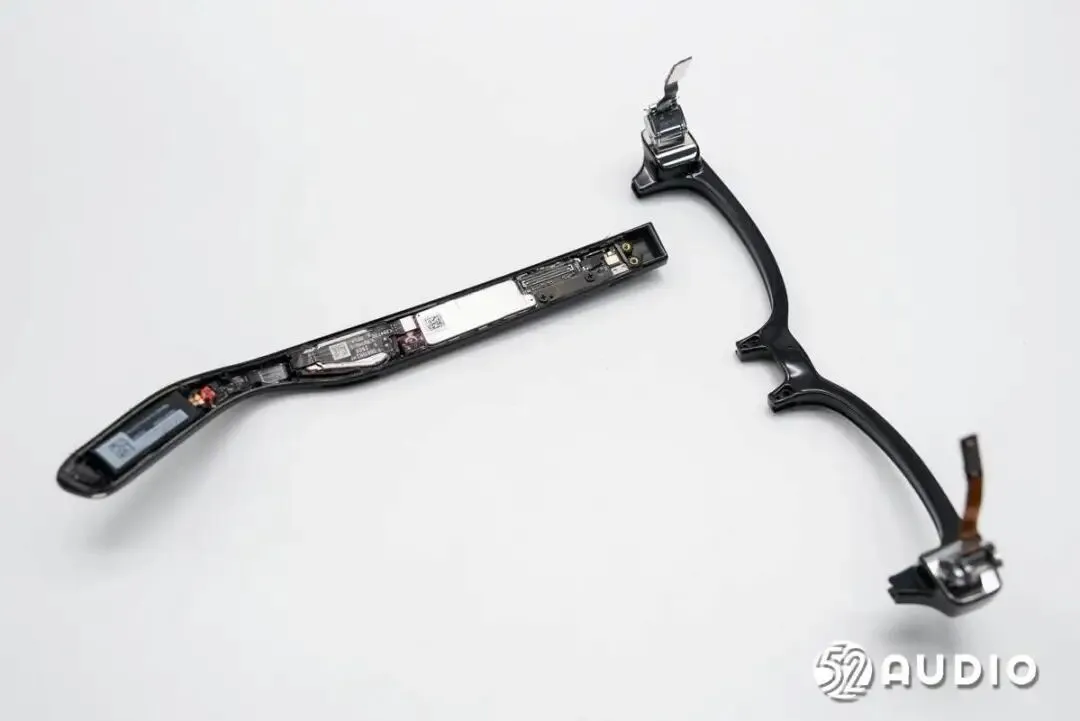

卸掉铰链螺丝，取掉左侧镜腿。

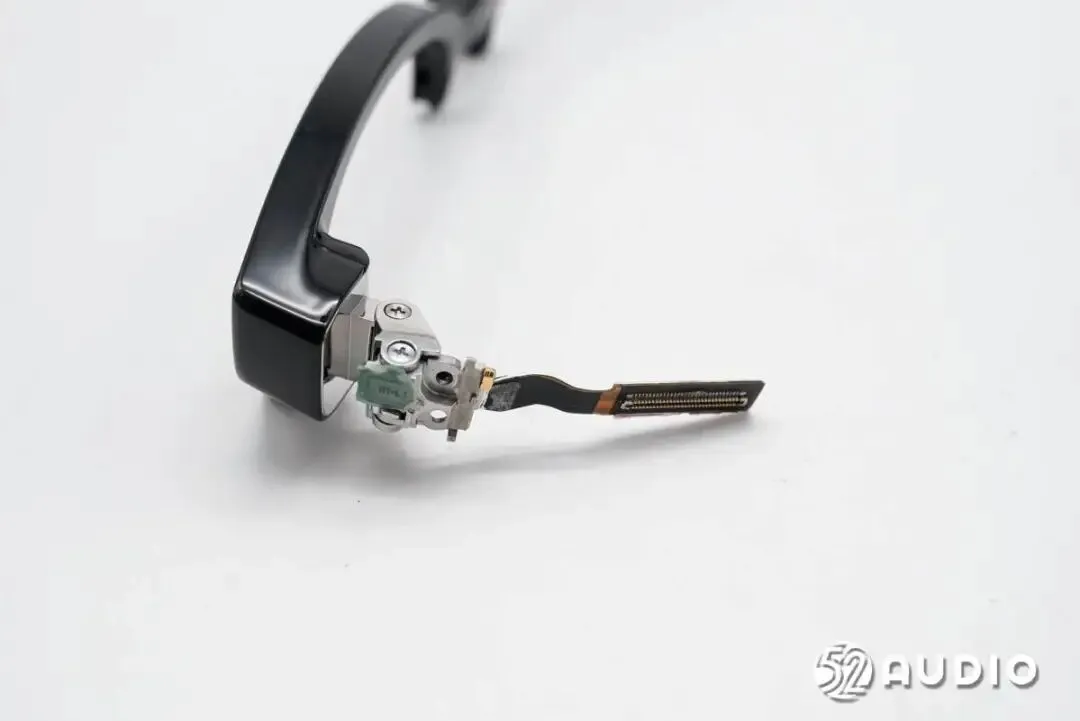

左侧的铰链结构一览。
镜框内部排线连接主板的BTB连接器公座特写。

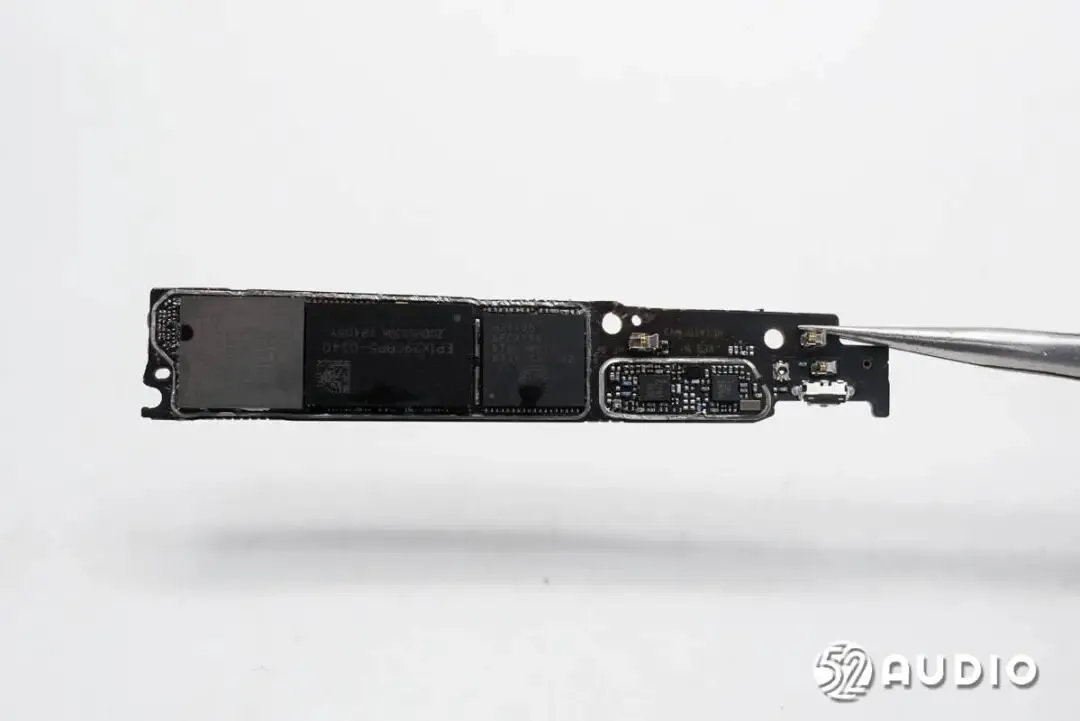

卸掉螺丝，取出腔体内部的主板单元，主板上IC通过大面积屏蔽罩防护。

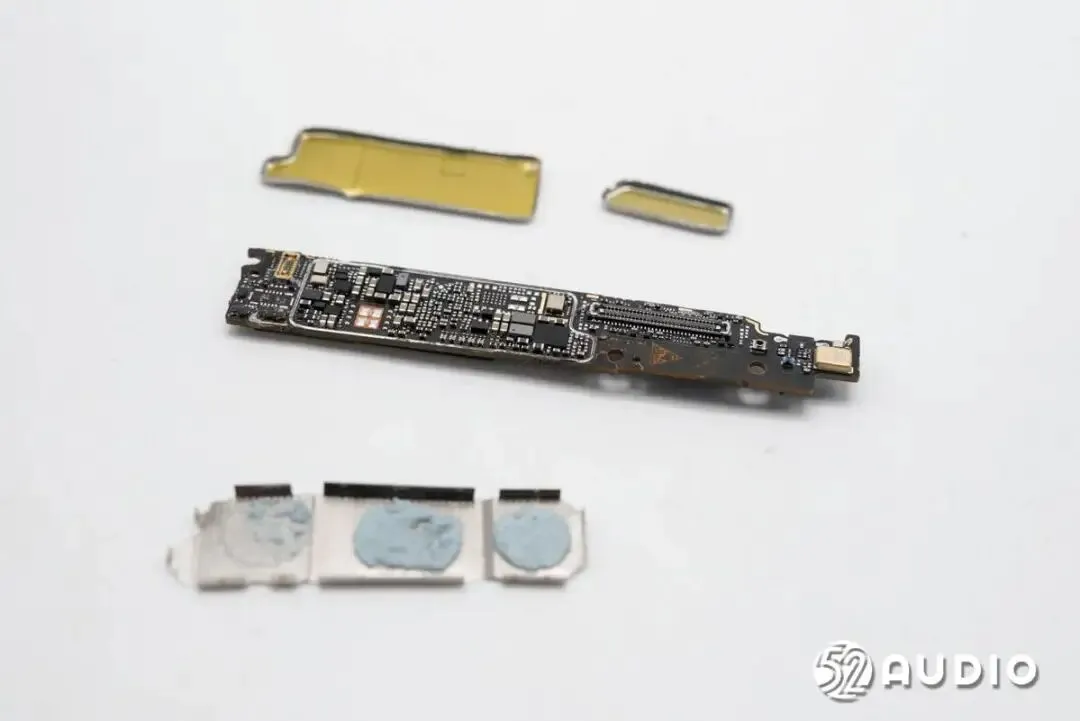

拆掉主板上的所有屏蔽罩。

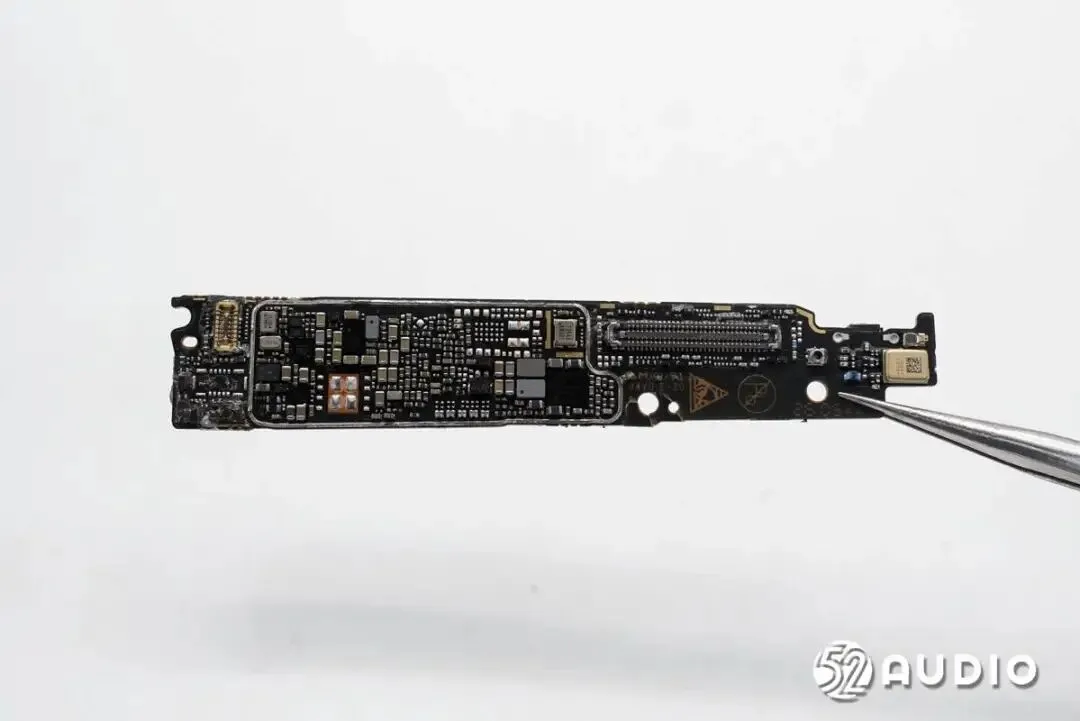

主板一侧电路一览。
主板另外一侧电路一览。

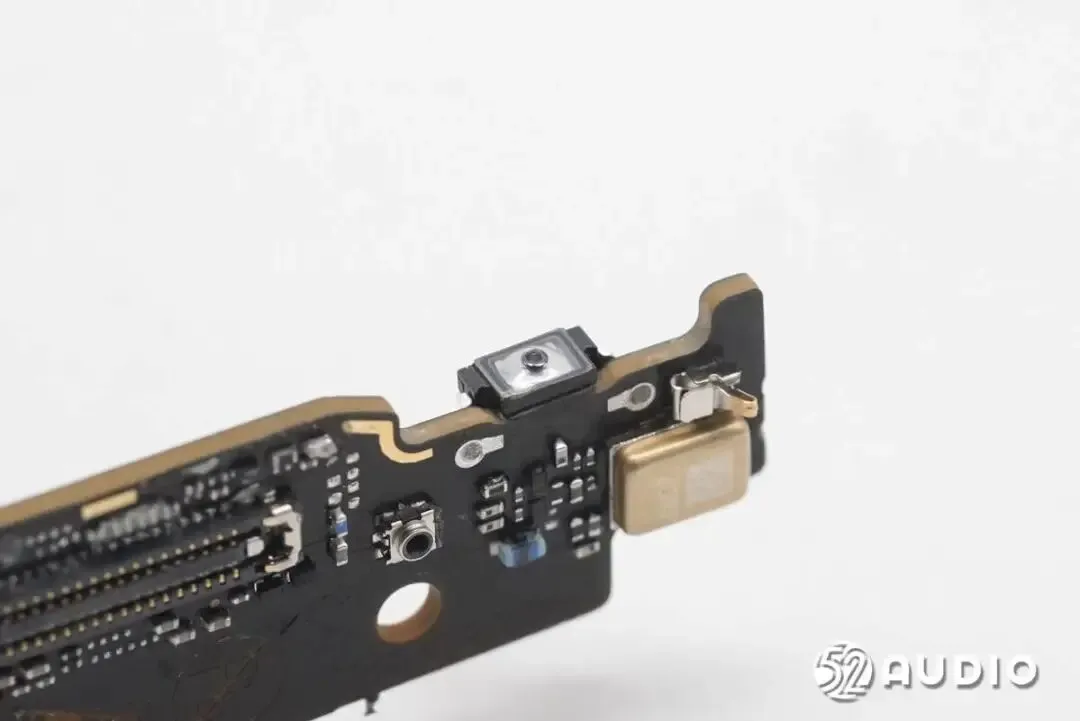

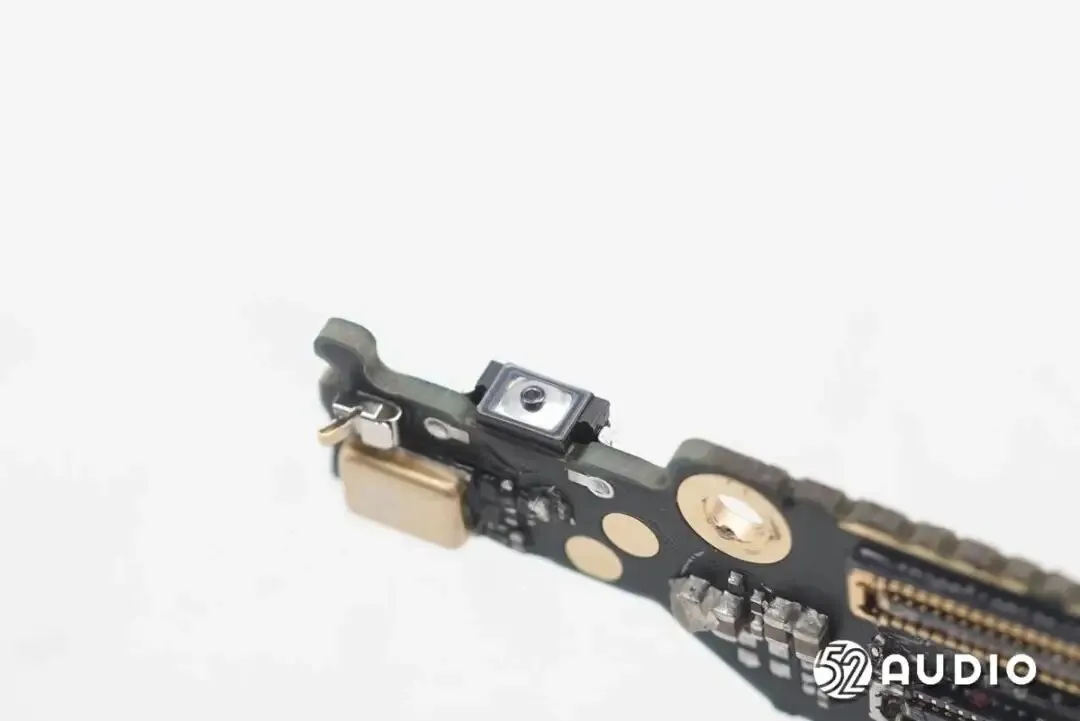

用于AI功能控制的微动按键特写。

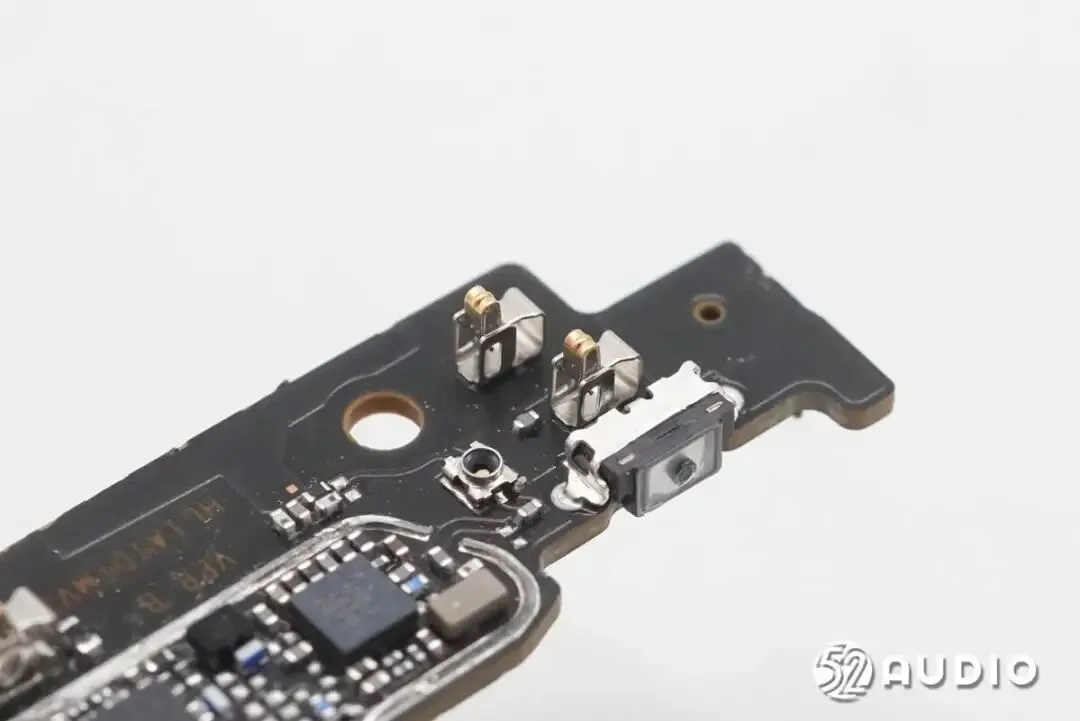

连接天线的金属弹片和天线测试开关特写。

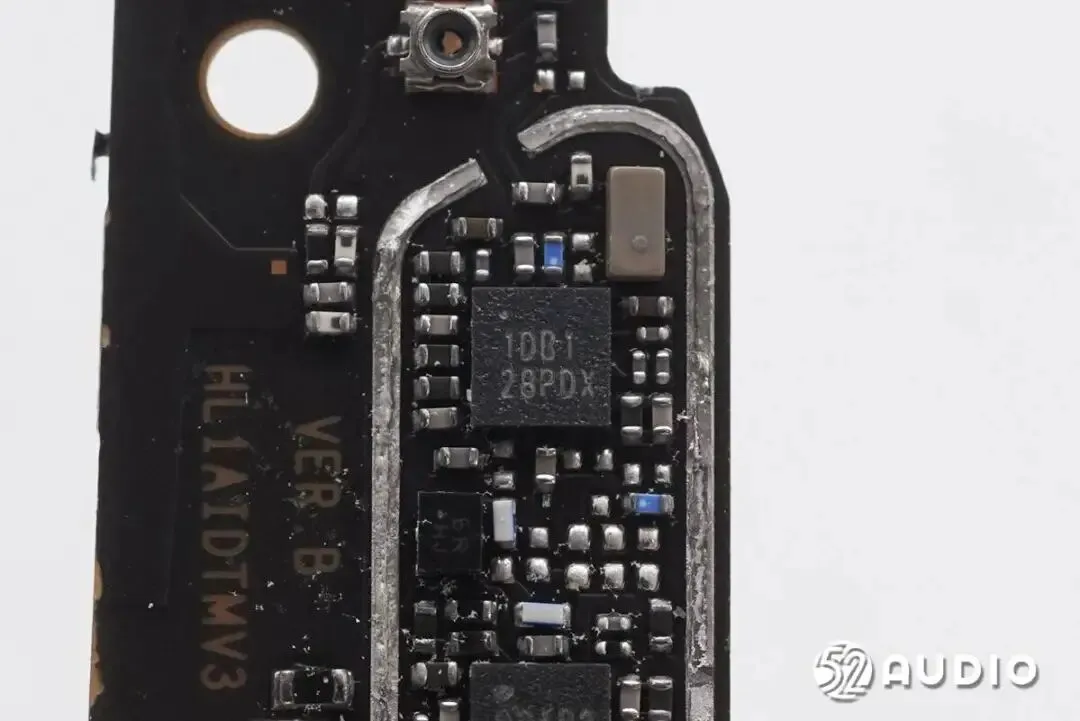

丝印1DB1的IC。

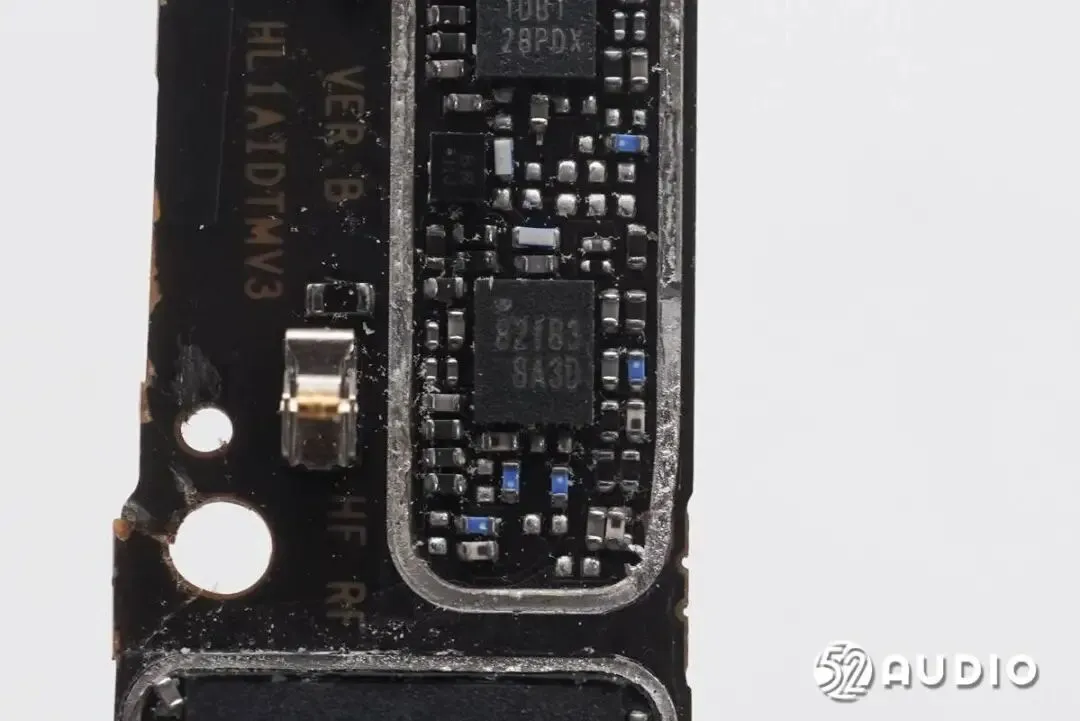

丝印82183的IC。

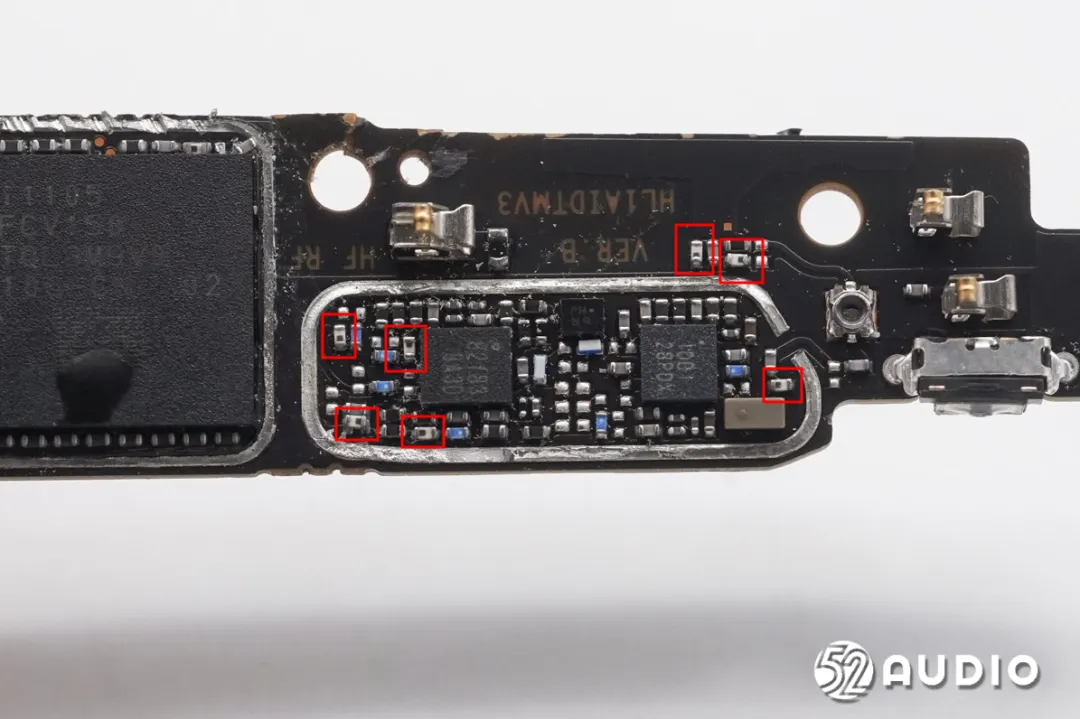

7颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

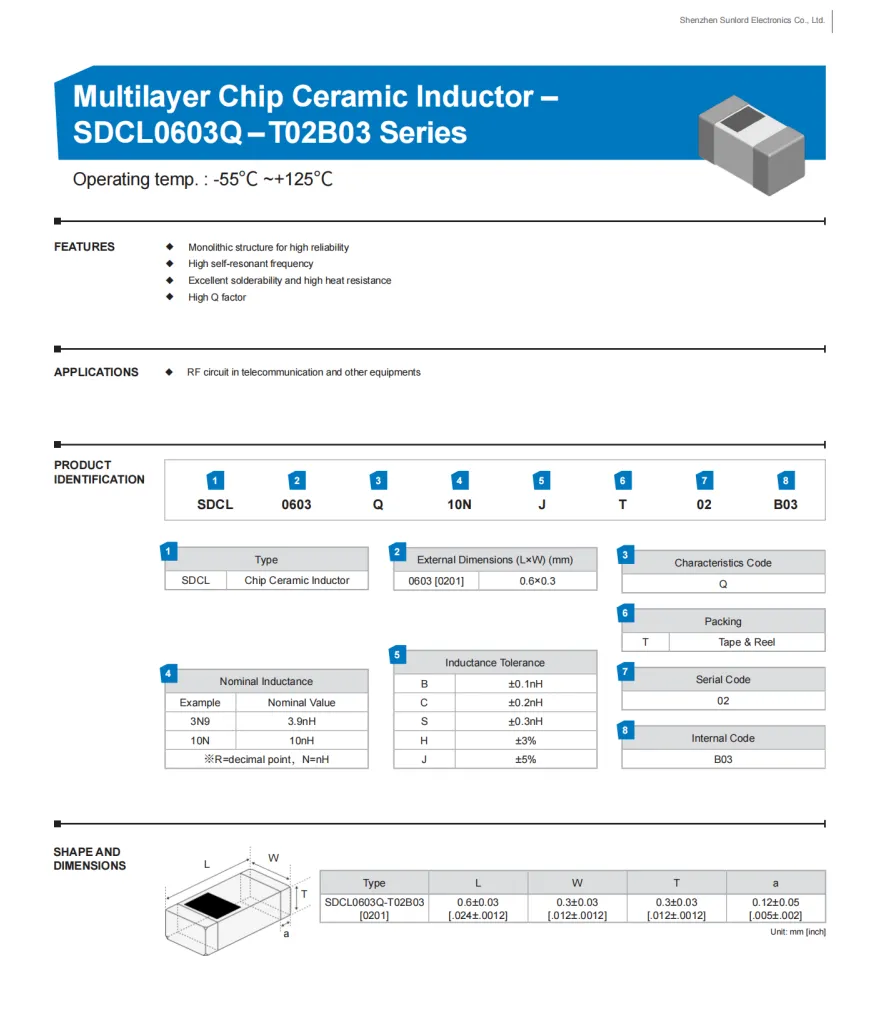

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。
据我爱音频网拆解了解到，包括HUAWEI、美碳、雷鸟、小米、OPPO、vivo、联想、铁三角、REDMI、漫步者、iKF、闪极、拜雅、JBL、森海塞尔、绿联、荣耀、倍思、QCY、小天才、西圣、好牧人、华米、NOTHING、机械师、Plaud、雷蛇、飞利浦、Looktech、丽耳、泥炭、弱水时砂、雷柏、欧蕾特、iTour、眷蜀、Langogo、途瑞斯在内的众多品牌，采用了顺络电子的电感器。

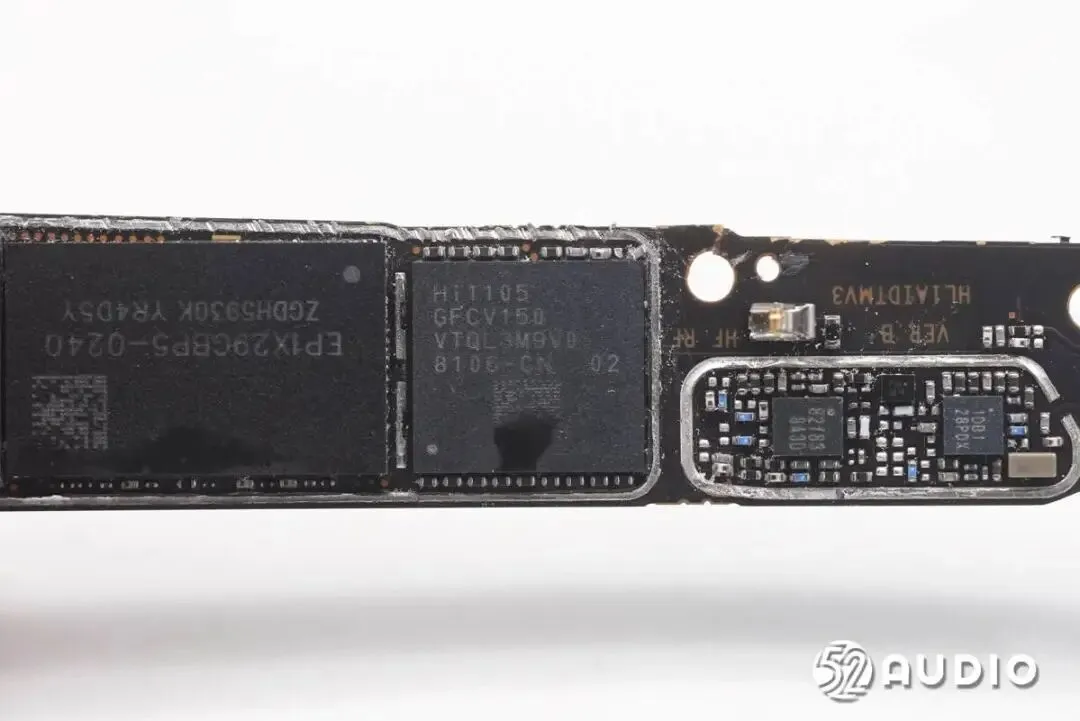

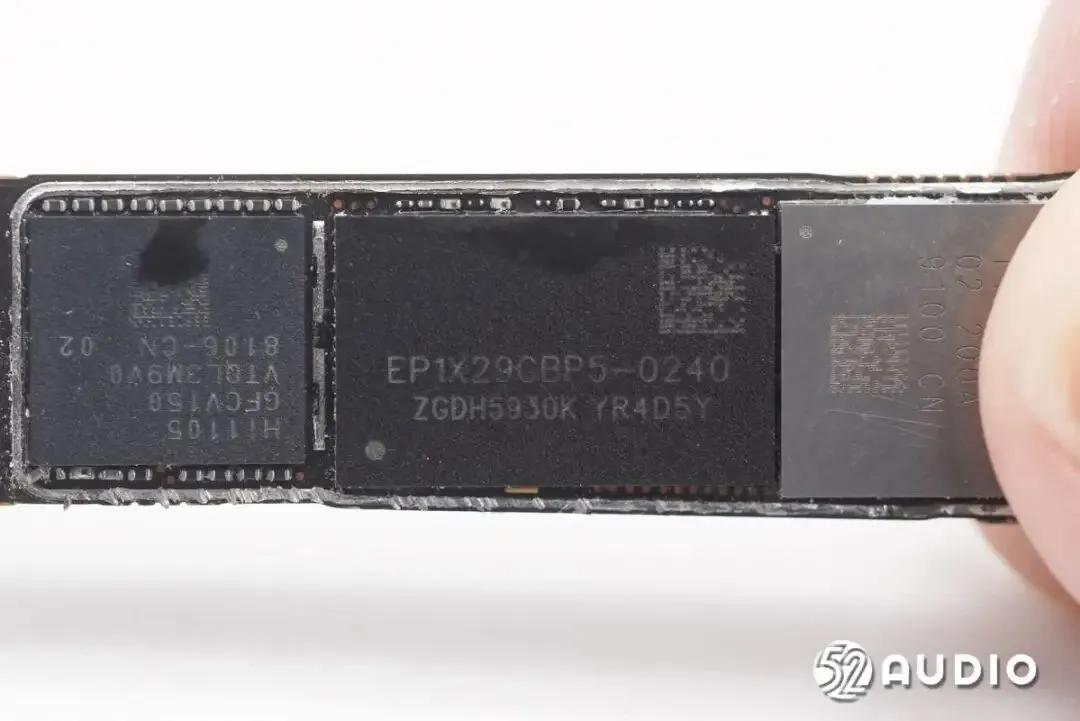

HiSilicon海思Hi1105 Wi-Fi/BT/GNSS/FM/IR五合一解决方案，可支持2x2 Wi-Fi 6 160MHz，2.4G+5G DBDC，BT5.2/BT-UHD，GNSS L1+L5，FM，IR（红外），PCIE/SDIO接口，具备高集成、高性能、低功耗的优势。
丝印EP1X29GBB5-0240的存储器。

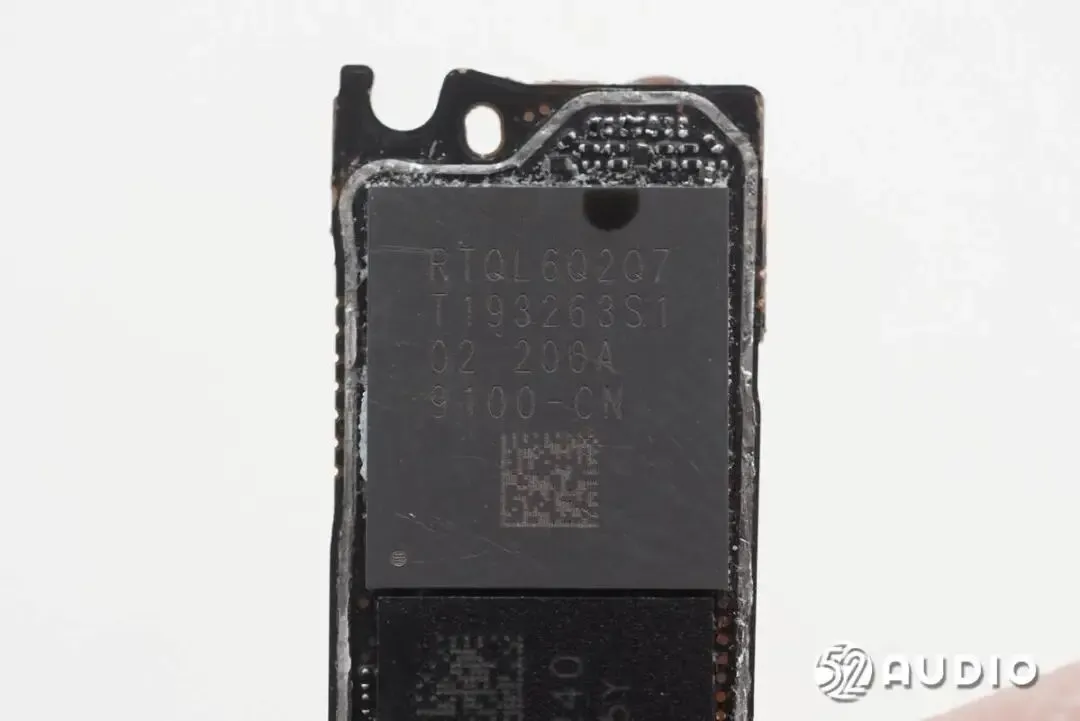

丝印RTQL6Q2Q7的IC，SiP（System in Package）系统级封装，推测为华为自研AI眼镜芯片。据官方介绍，该方案采用智能双擎架构，通过分布式运算，实现端侧高频AI任务快速流畅处理。

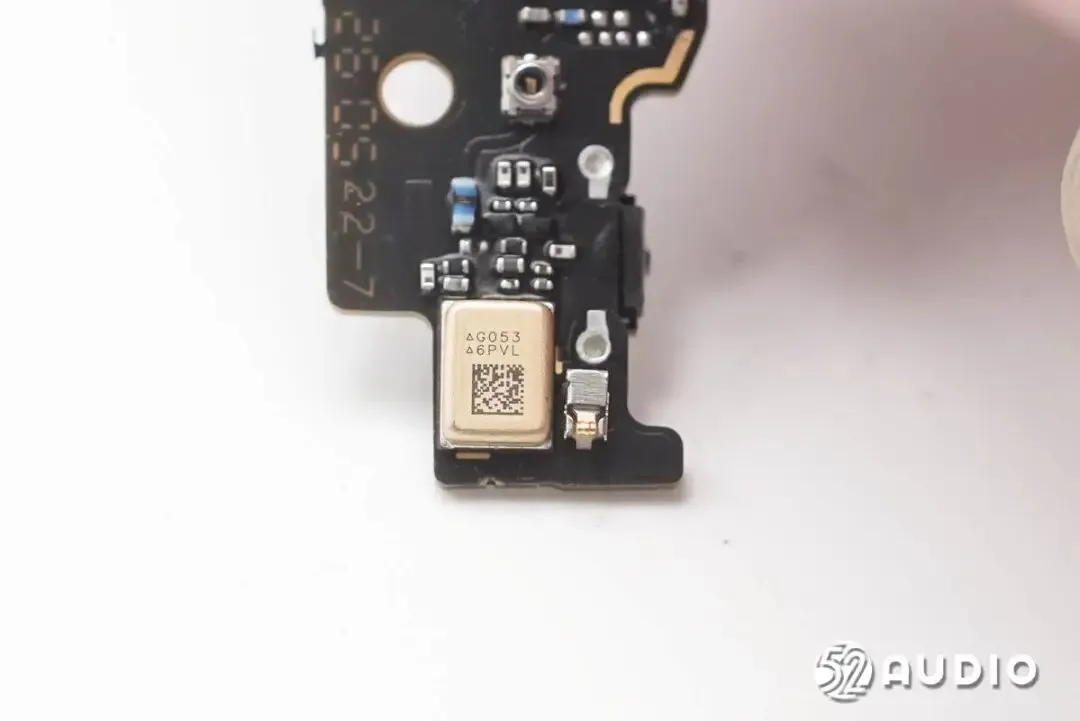

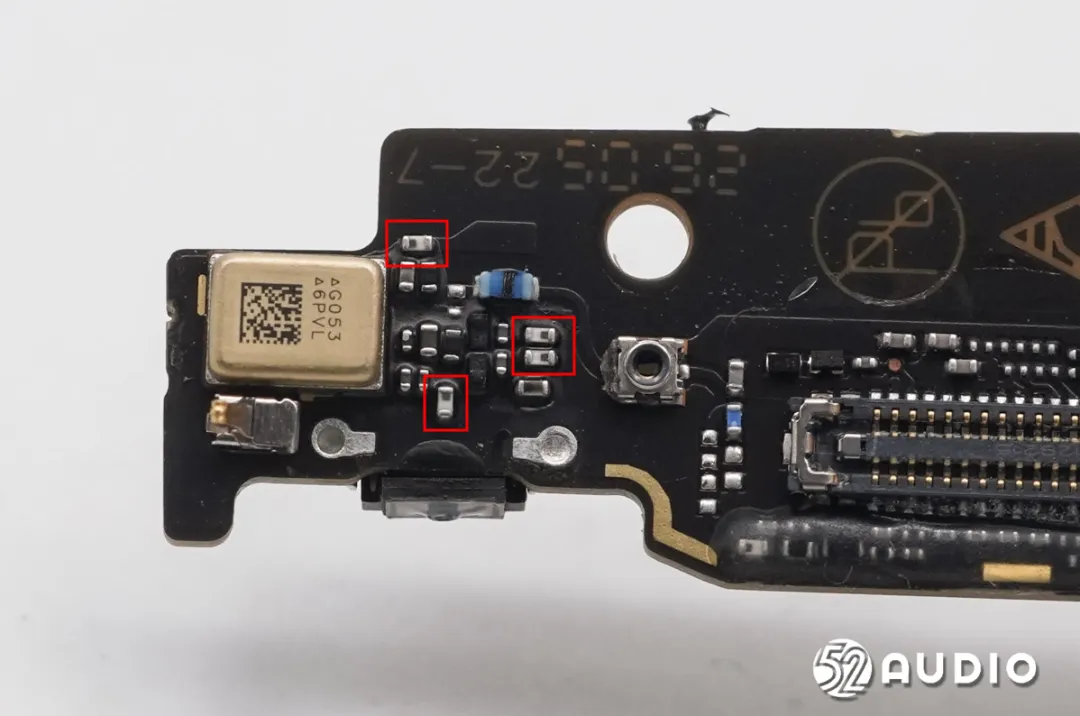

镭雕G053的MEMS麦克风，来自歌尔微电子。

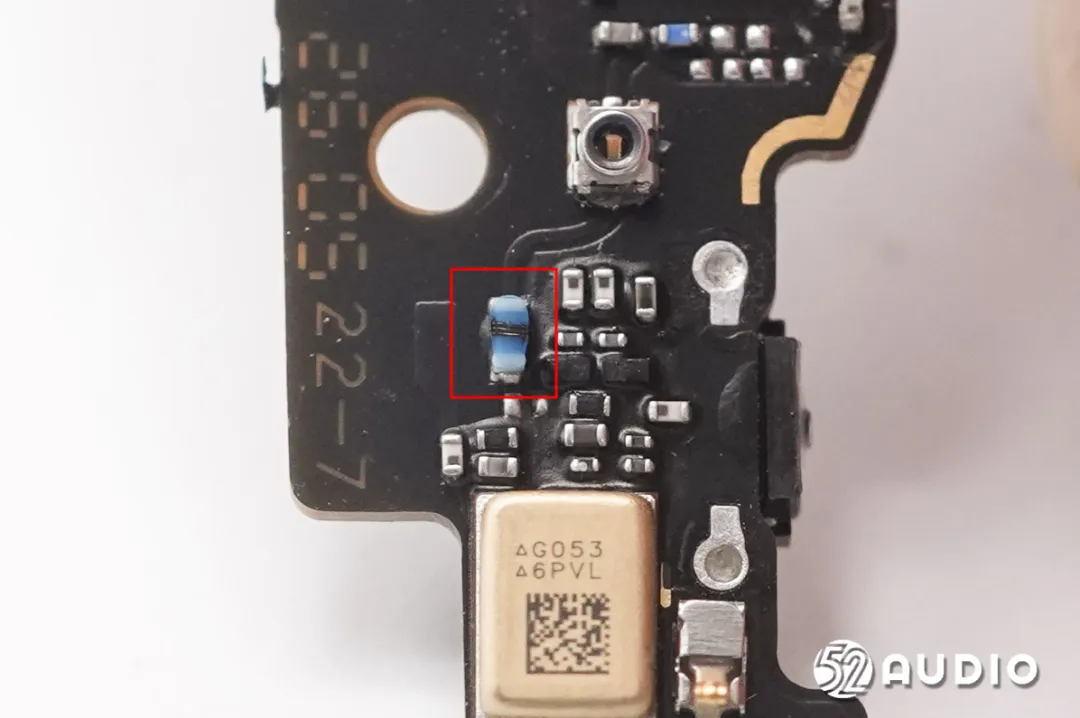

4颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。
Sunlord顺络电子MWSD1005C系列绕线片式电感，该系列电感具有小尺寸、高精度、高可靠性、厚度更薄、可表面贴装等特征，采用陶瓷材料，兼具高Q值、高自谐频率的特性。适用于通讯设备、无线模块的高频线路，手机、TWS耳机、智能手表等便携式设备，蓝牙、无线网、宽带网等领域，用途广泛。

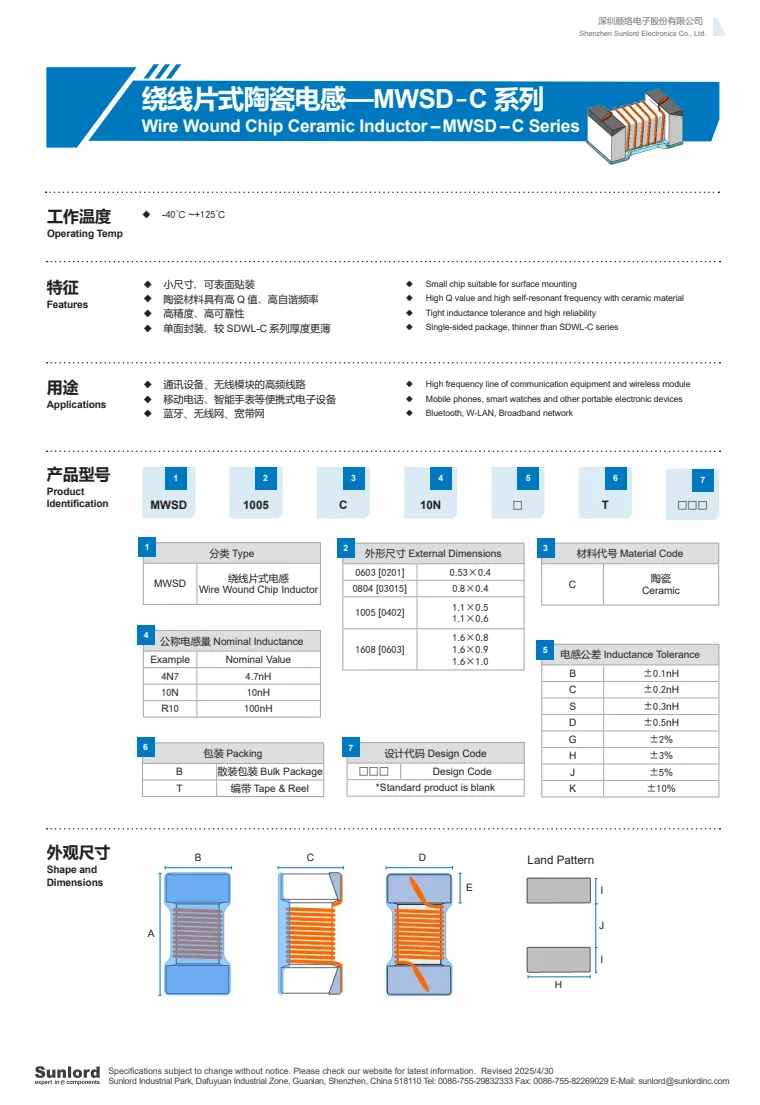

Sunlord顺络电子MWSD-C系列详细资料图。

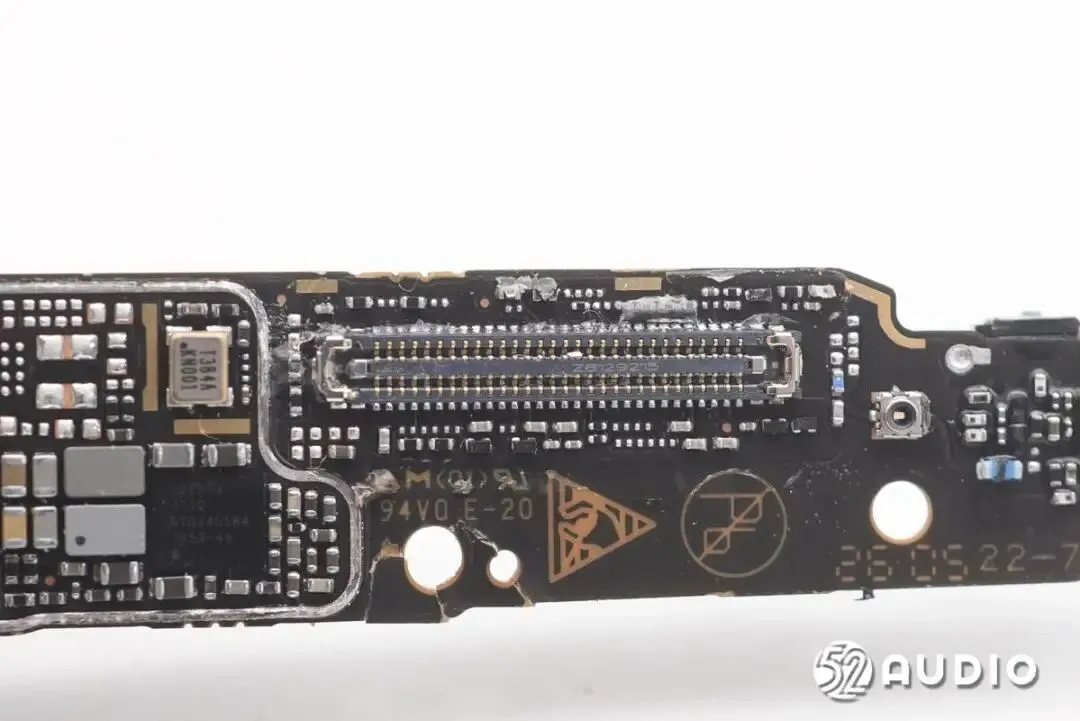

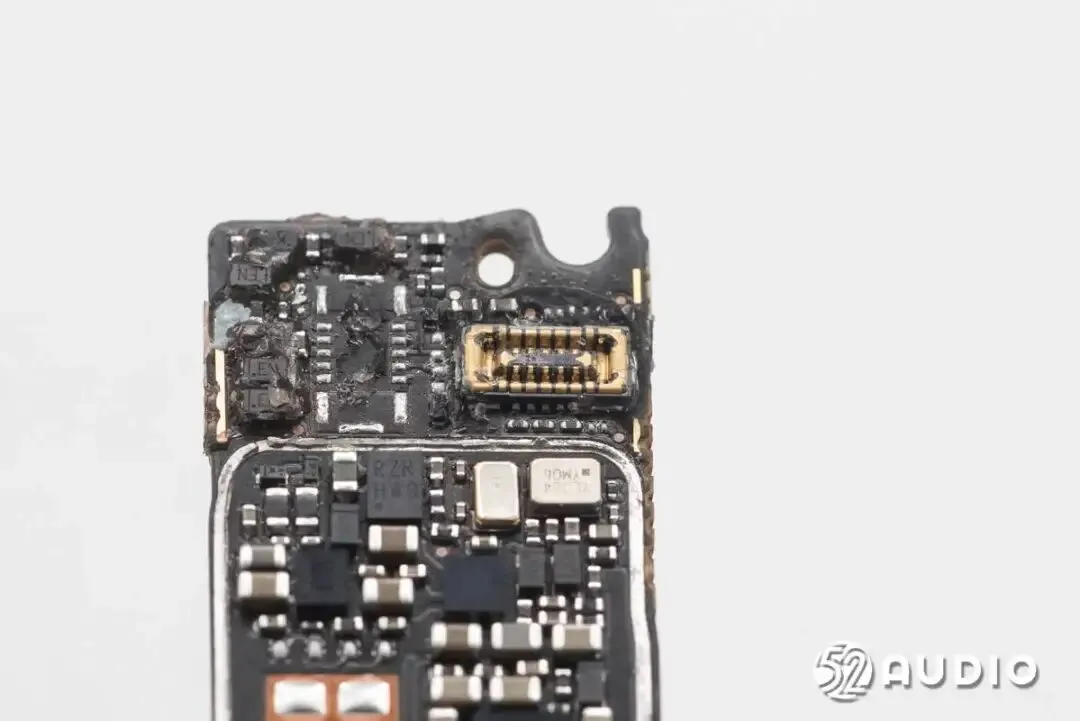

连接镜框内部排线的BTB连接器母座特写。

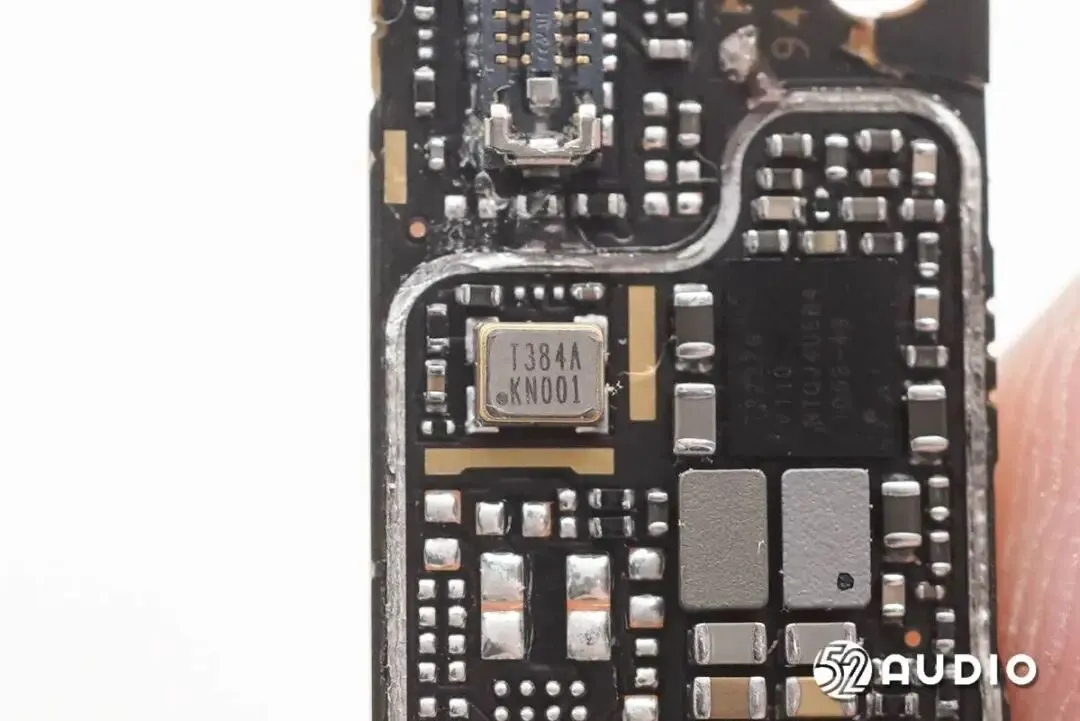

镭雕T384A的晶振特写，用于提供时钟。

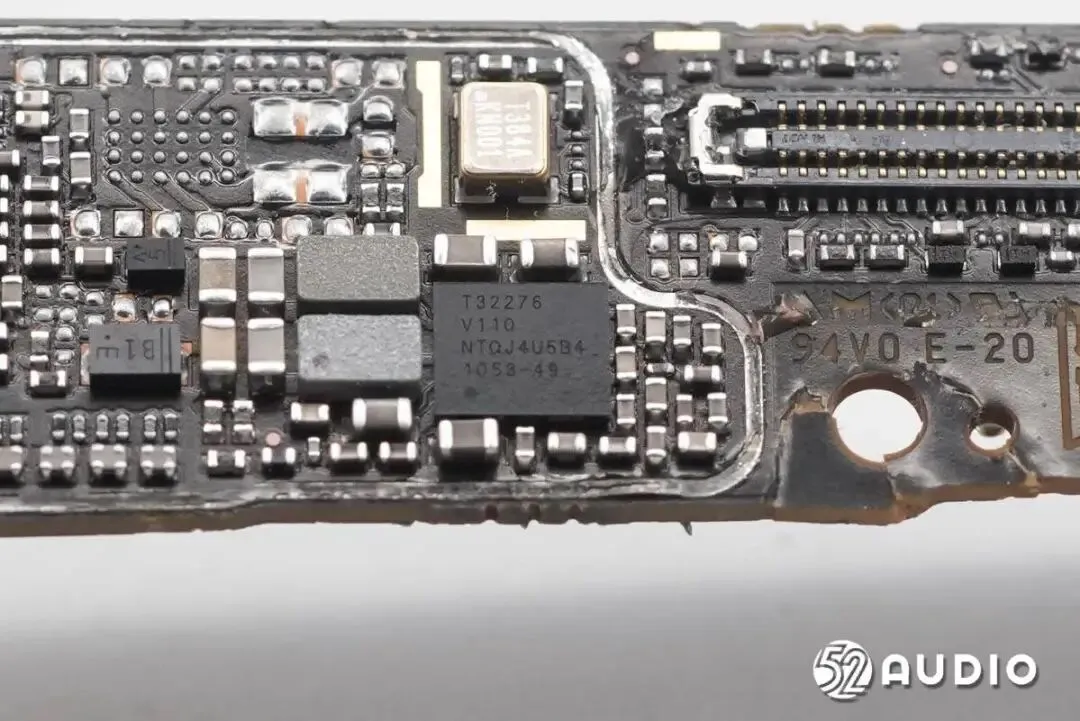

丝印T32276的电源管理芯片。

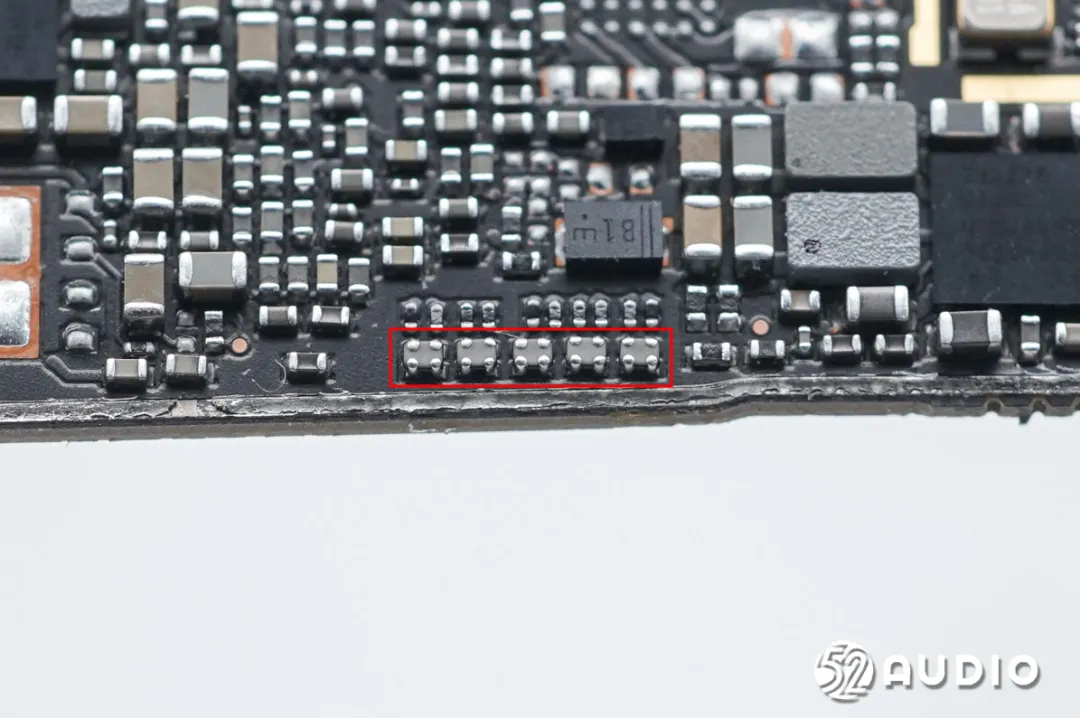

5颗Sunlord顺络电子SDMM0605叠层共模电感。SDMM系列能够有效抑制高频共模噪声，具有体积小、轮廓低，优异的可焊性等特点，适用于高速差分信号线，如MIPI、MHL、HDMI等。

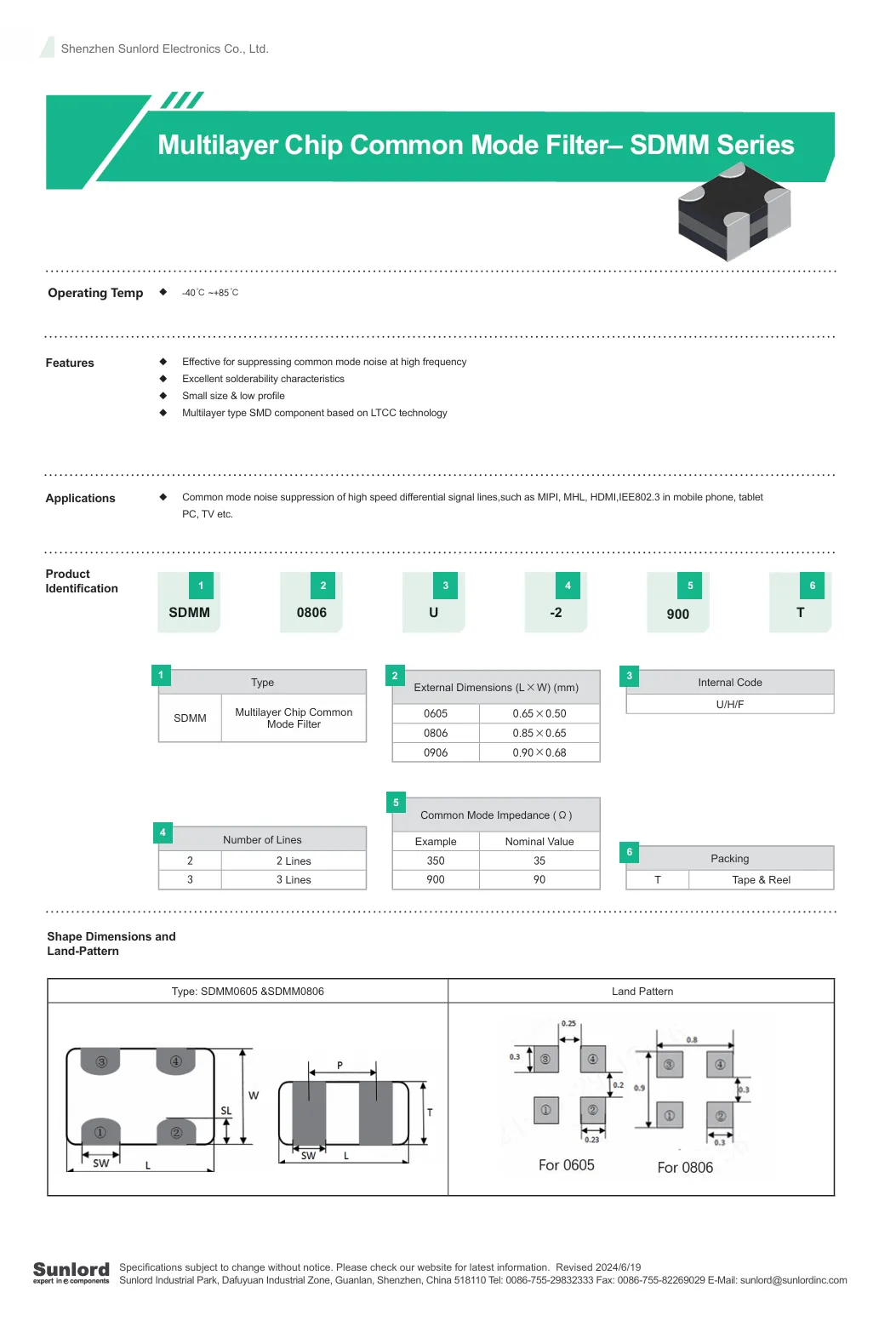

Sunlord顺络电子SDMM系列详细资料图。

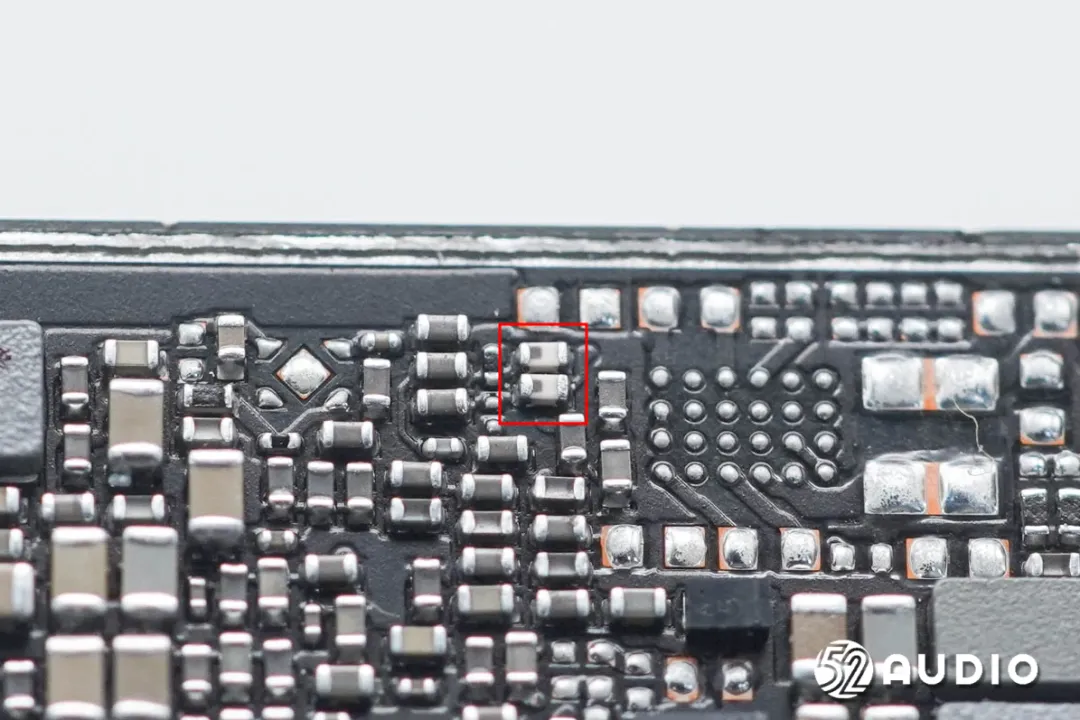

2颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。

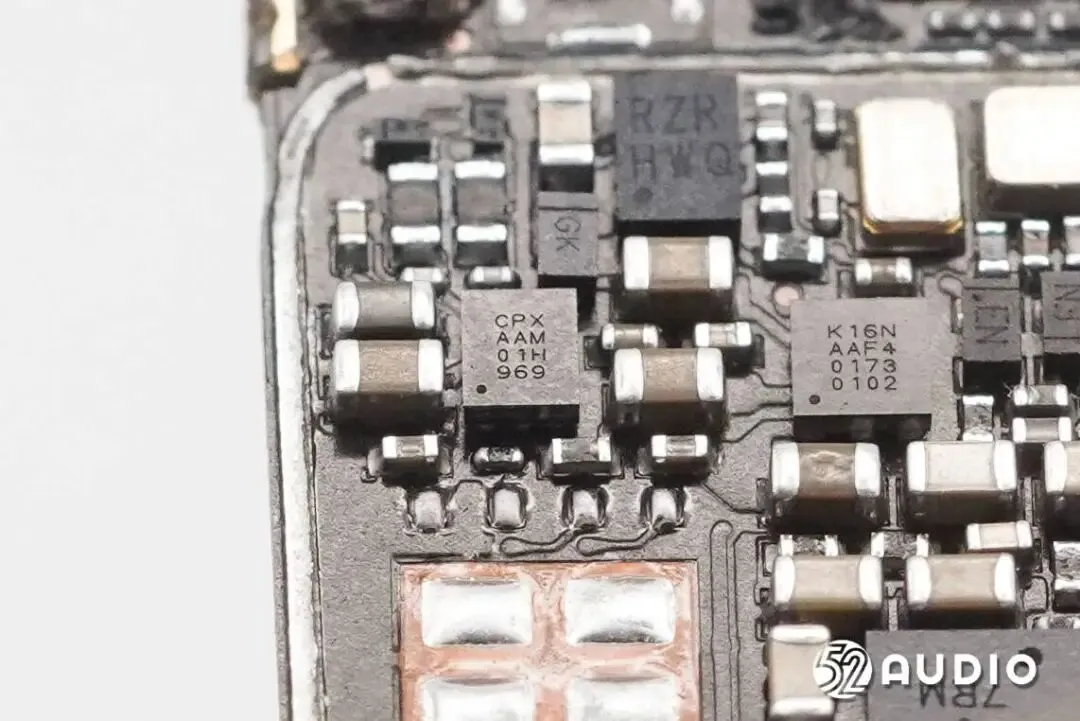

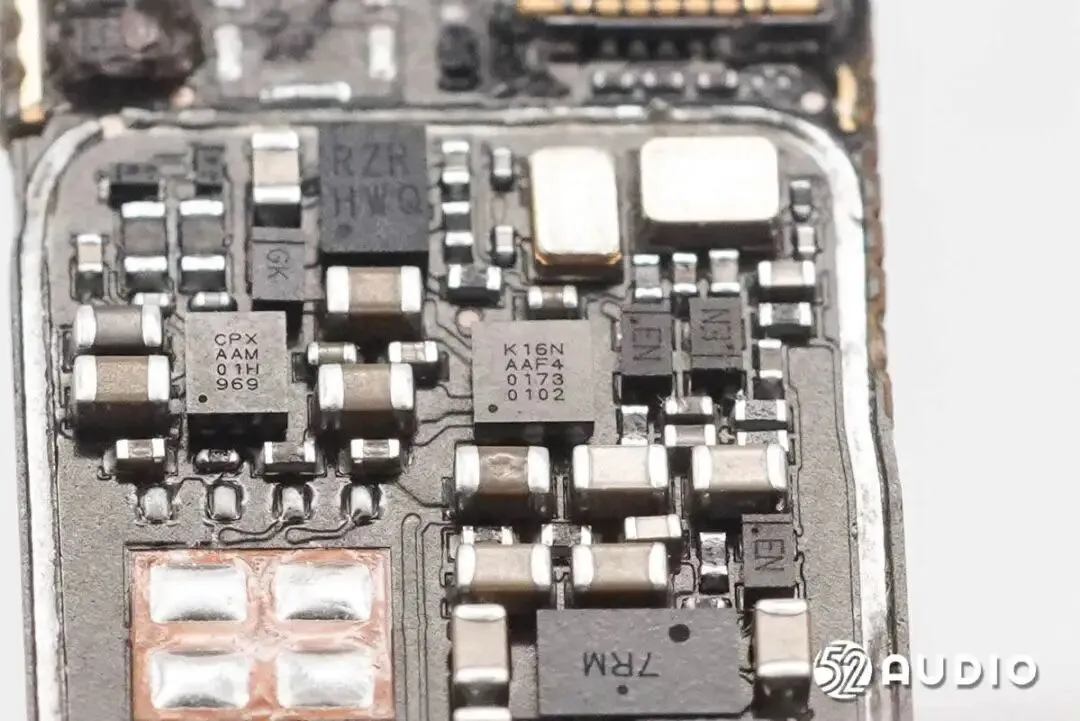

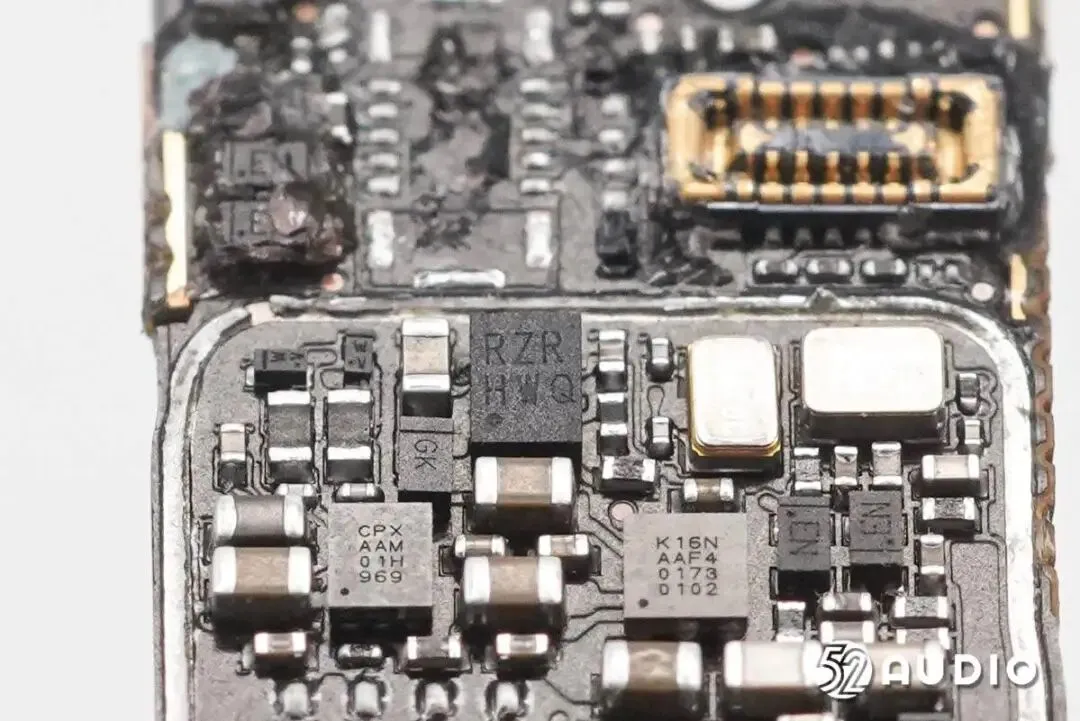

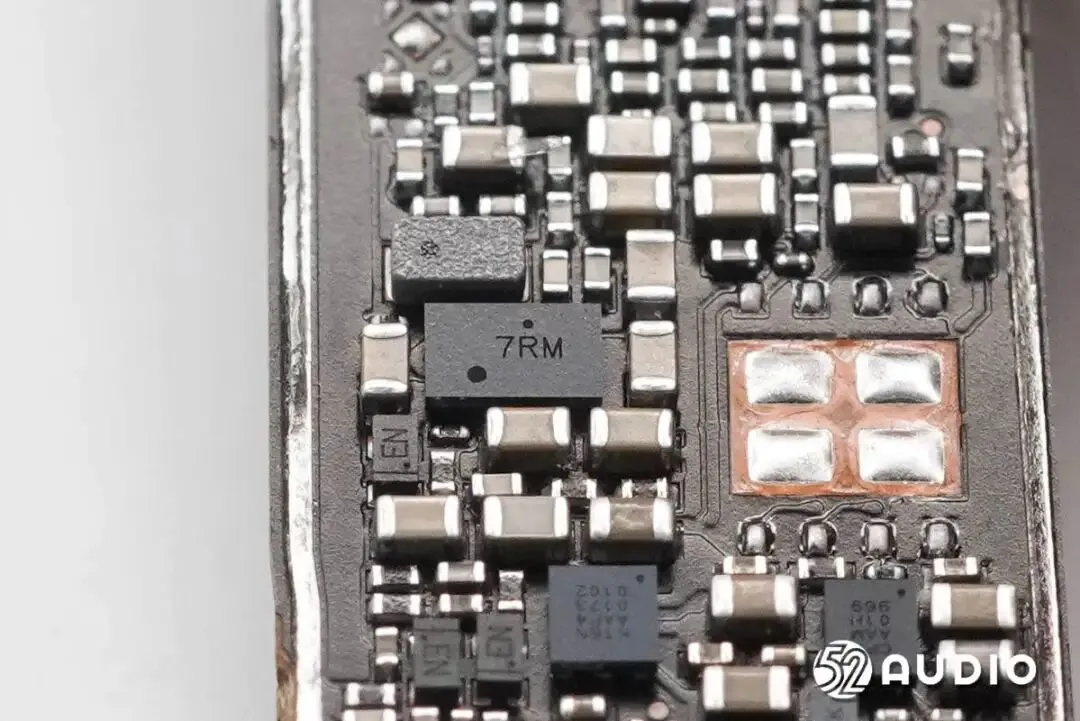

丝印7RM的IC。
丝印K16N AAF4的IC。
丝印CPX AAM的IC。
丝印RZR HWQ的IC。

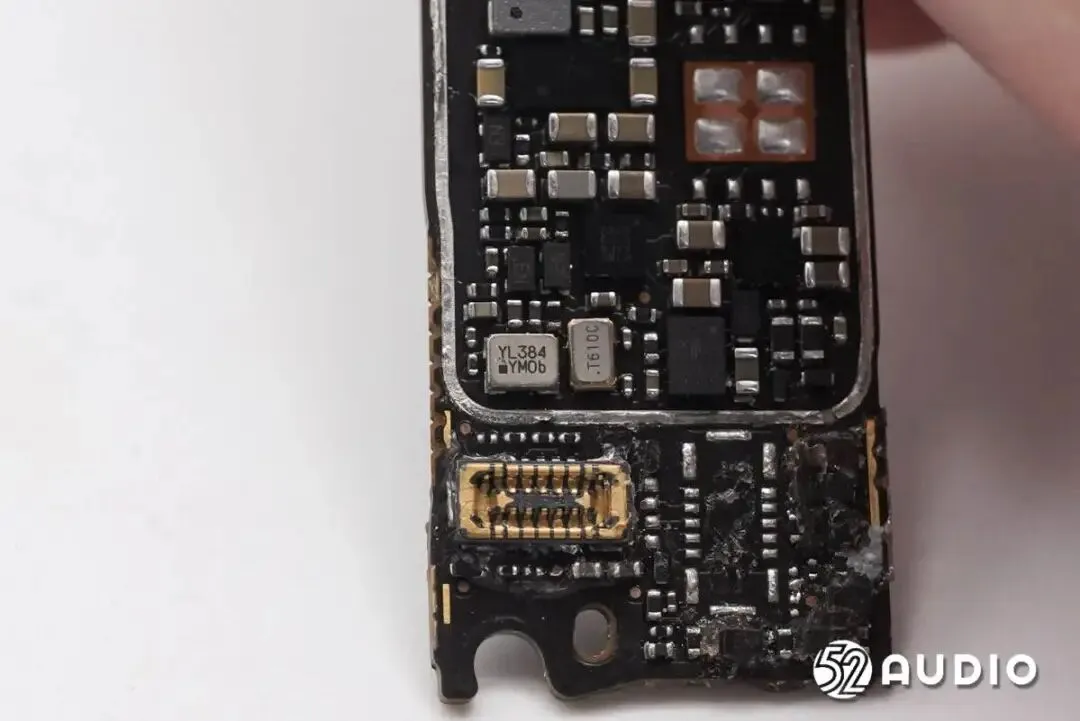

镭雕YL384的晶振特写。
连接左侧镜腿内部排线的BTB连接器公座。

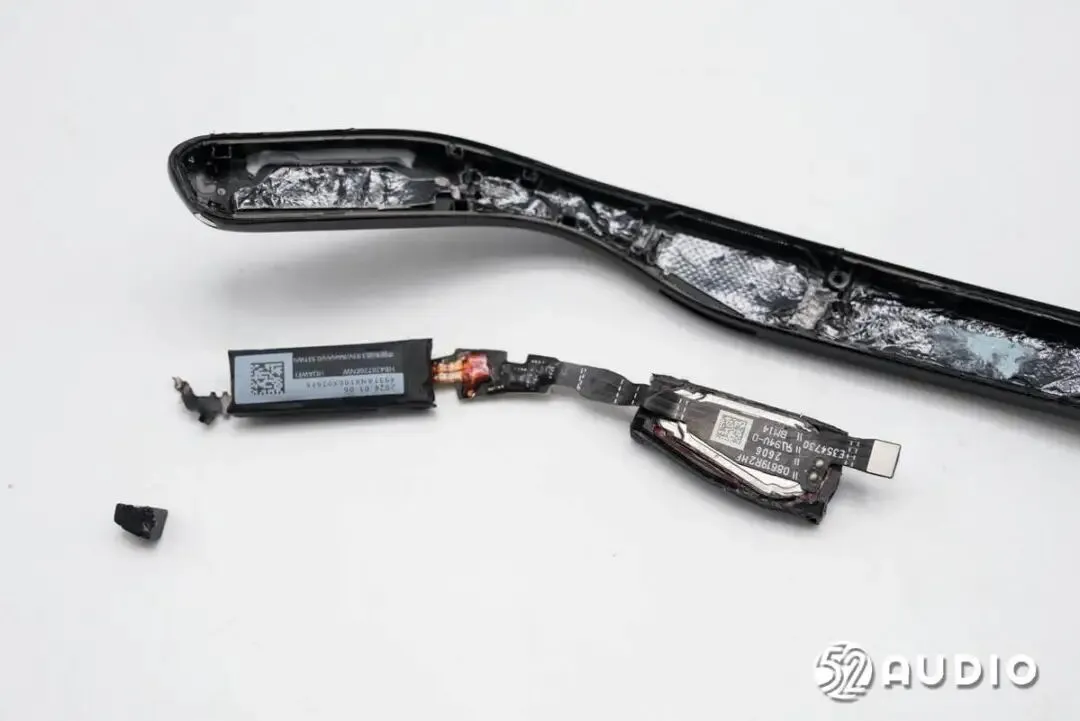

取出左侧镜腿内部排线及连接的元器件。

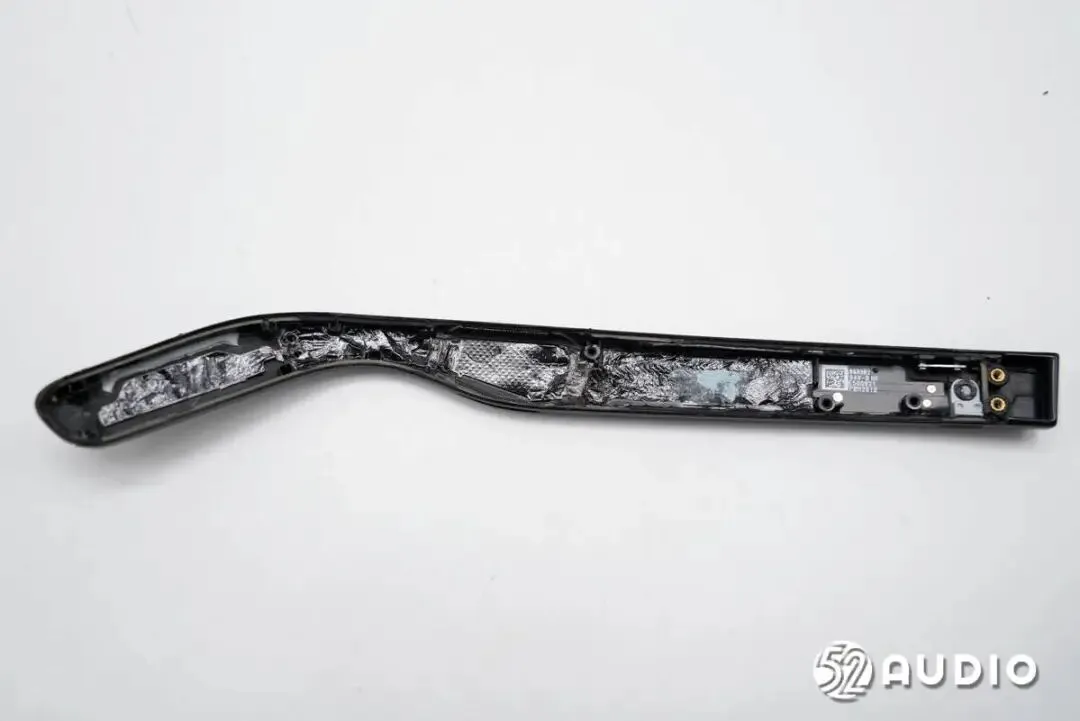

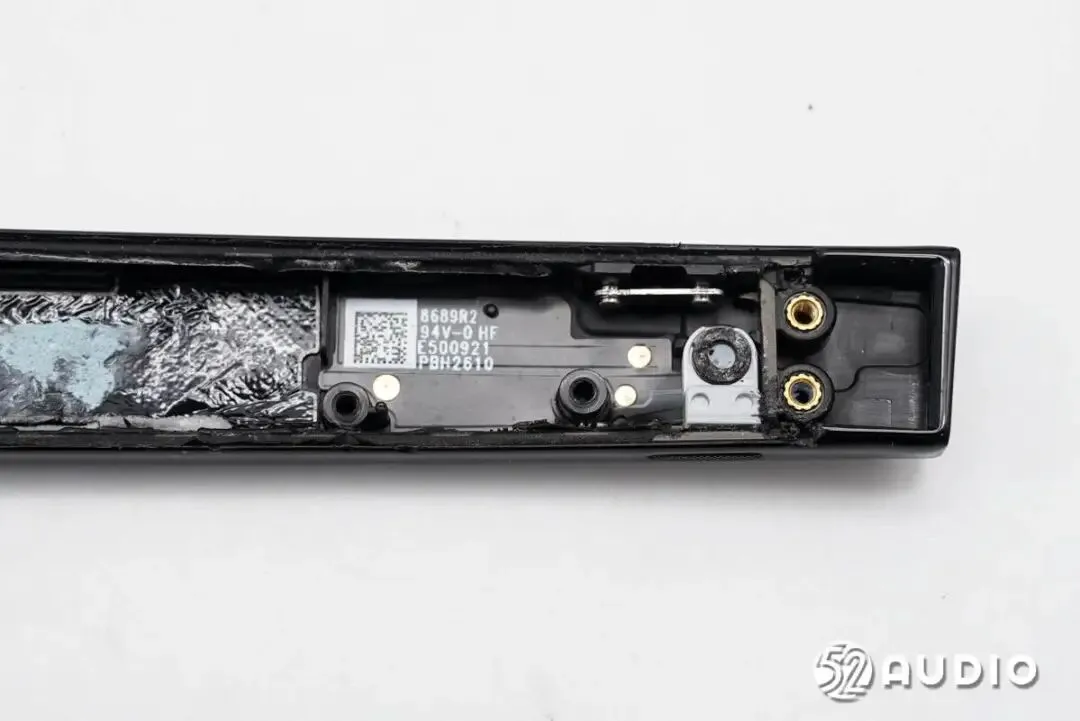

镜腿底部结构一览，也贴有石墨散热膜。
腔体底部还贴有天线。功能按键和麦克风拾音孔结构与右侧相同。

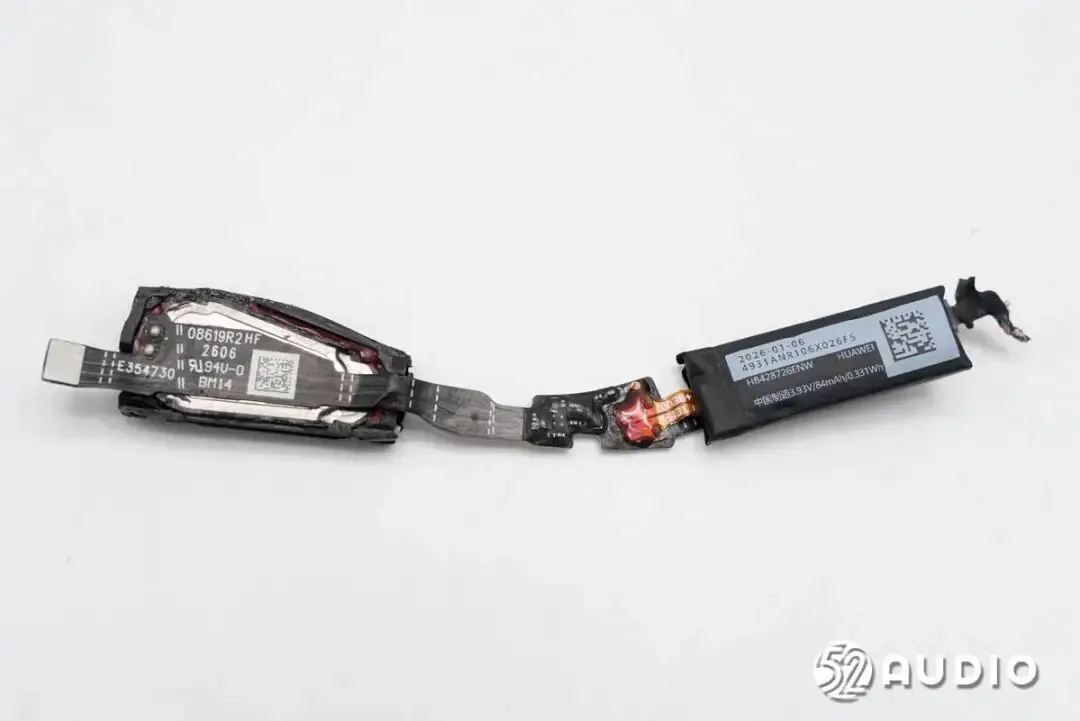

左侧镜腿内部排线电路一览，连接的扬声器和电池单元与右侧相同。

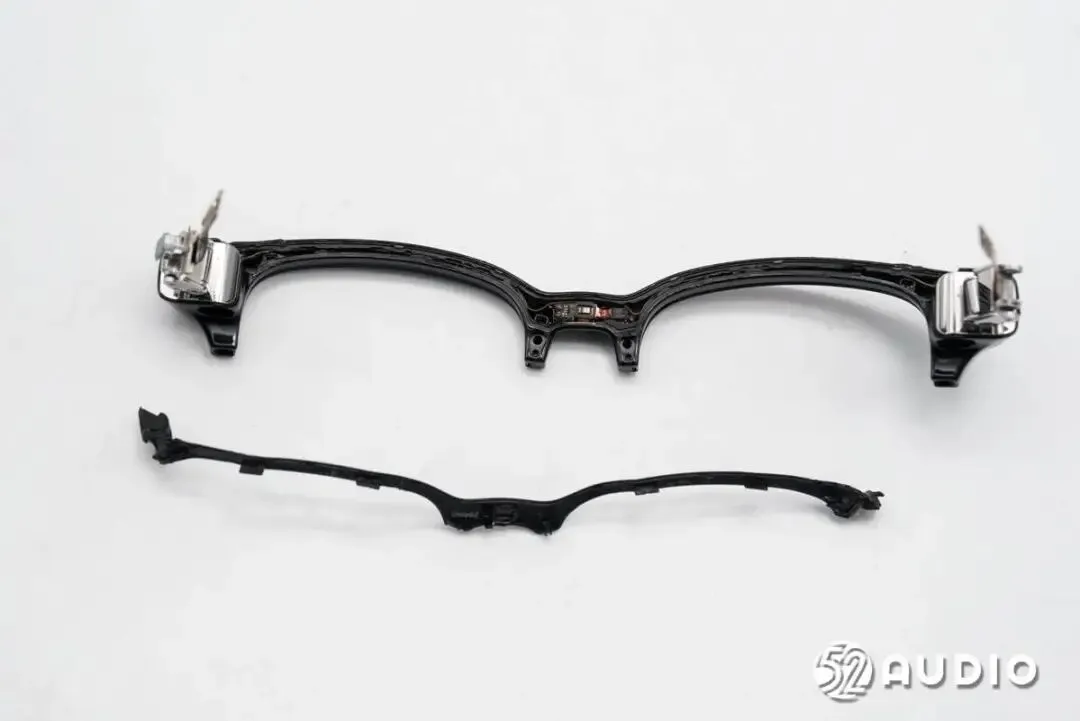

拆掉镜框内侧盖板。

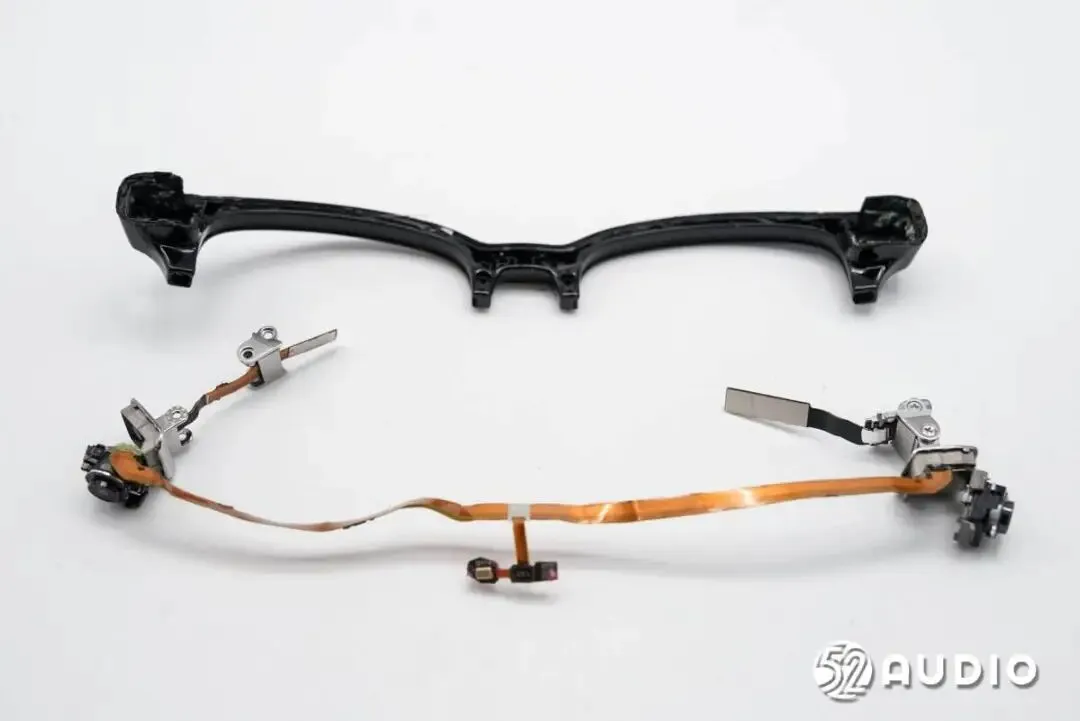

取出镜框内部排线。
拆掉排线上的铰链结构。

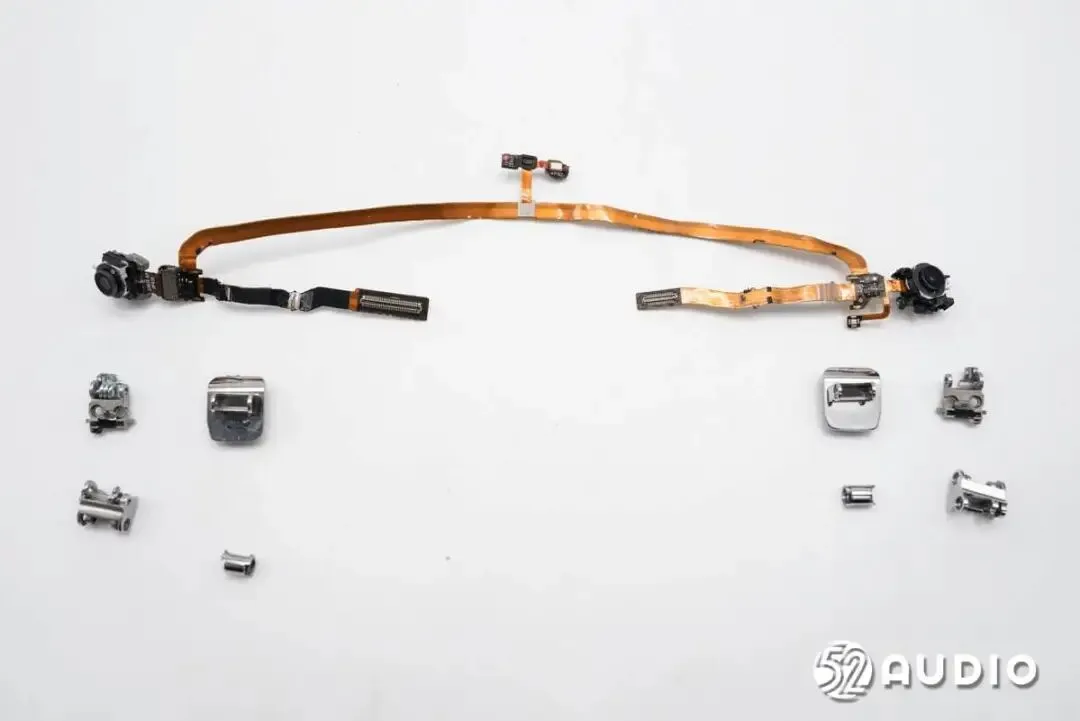

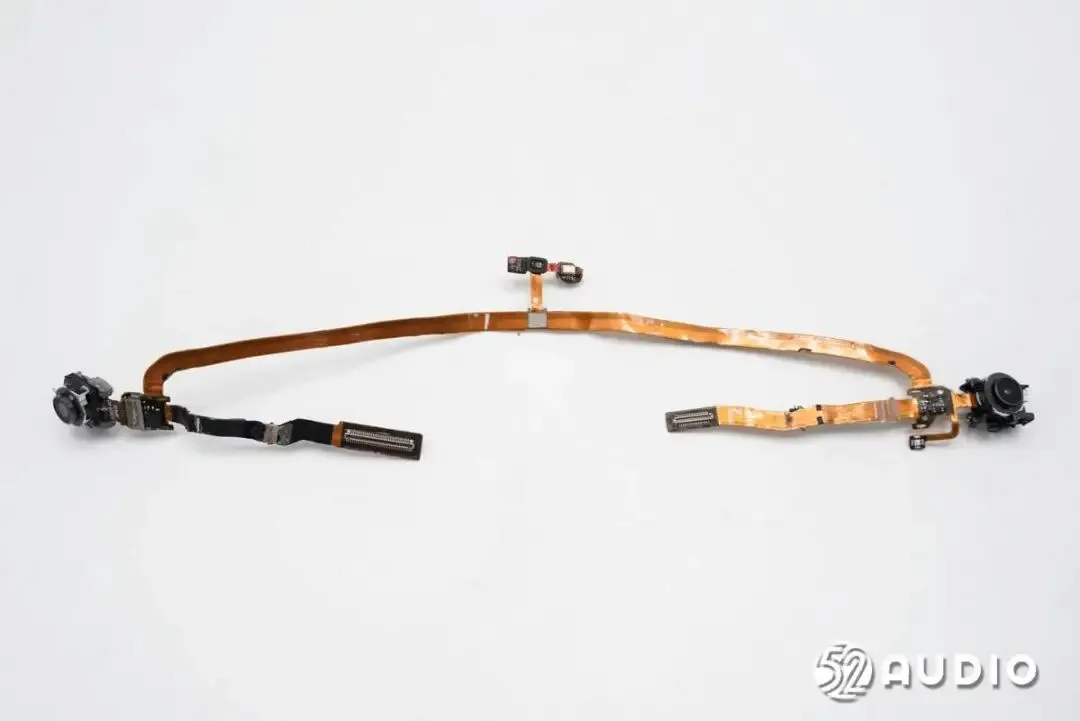

镜框内部排线电路一览。

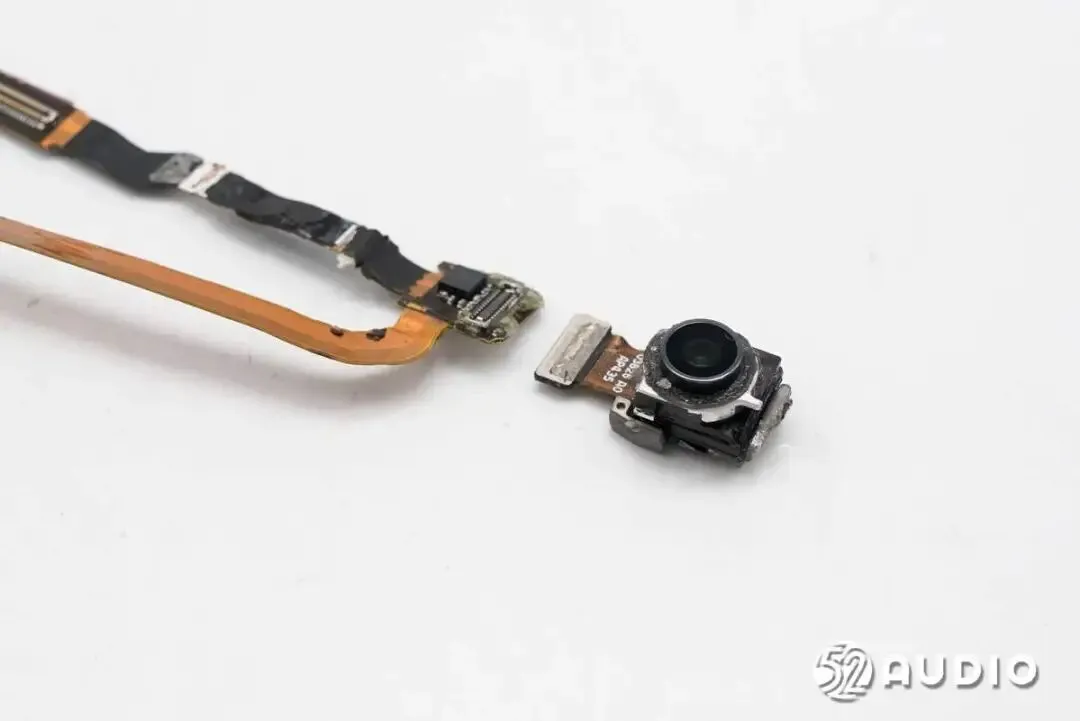

挑开连接器，取掉排线左侧的摄像头。
摄像头模组特写，采用了1200万像素超感光摄像头，1/2.8英寸传感器，图片分辨率4096x3072，视频录制1920x1440 30fps（需OTA升级支持）。
拆掉右侧的指示灯导光柱和支架。

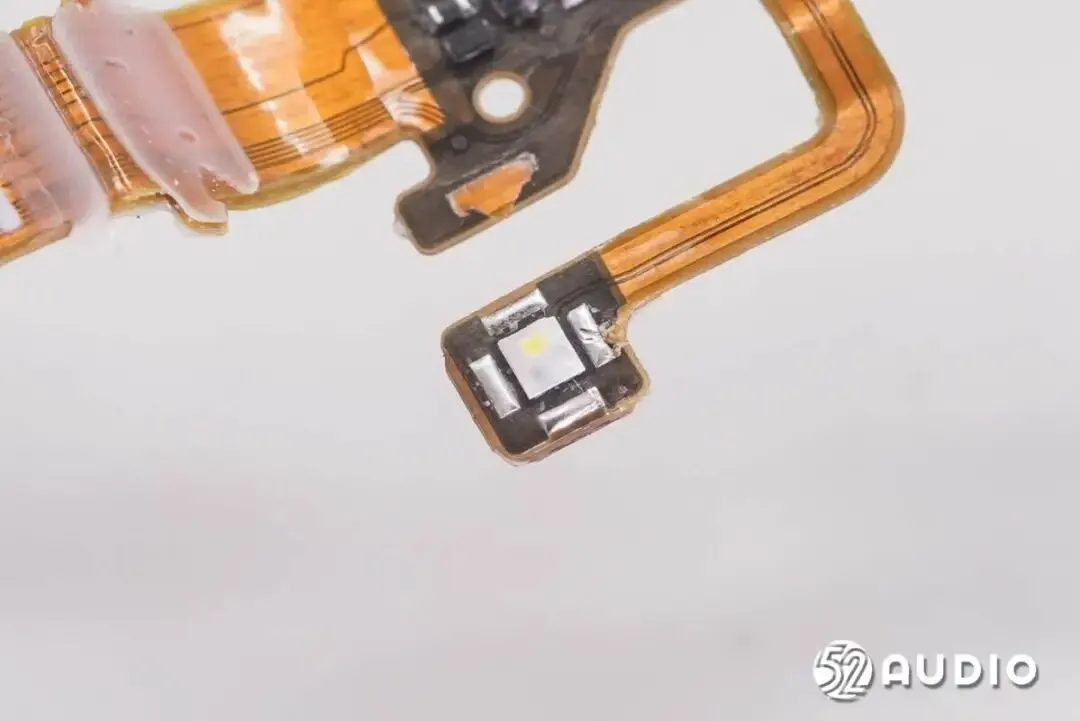

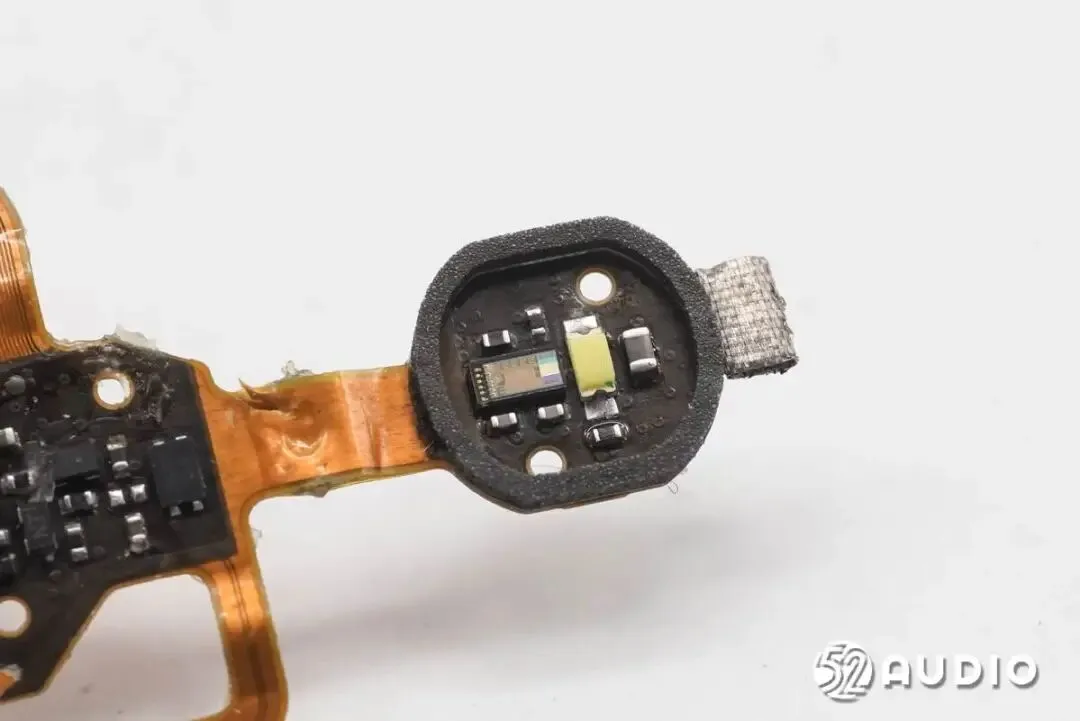

为他人反馈录制状态的LED指示灯特写。左侧设置环境光传感器，检测到指示灯被遮挡时停止录制。
为用户反馈录制状态的LED指示灯。

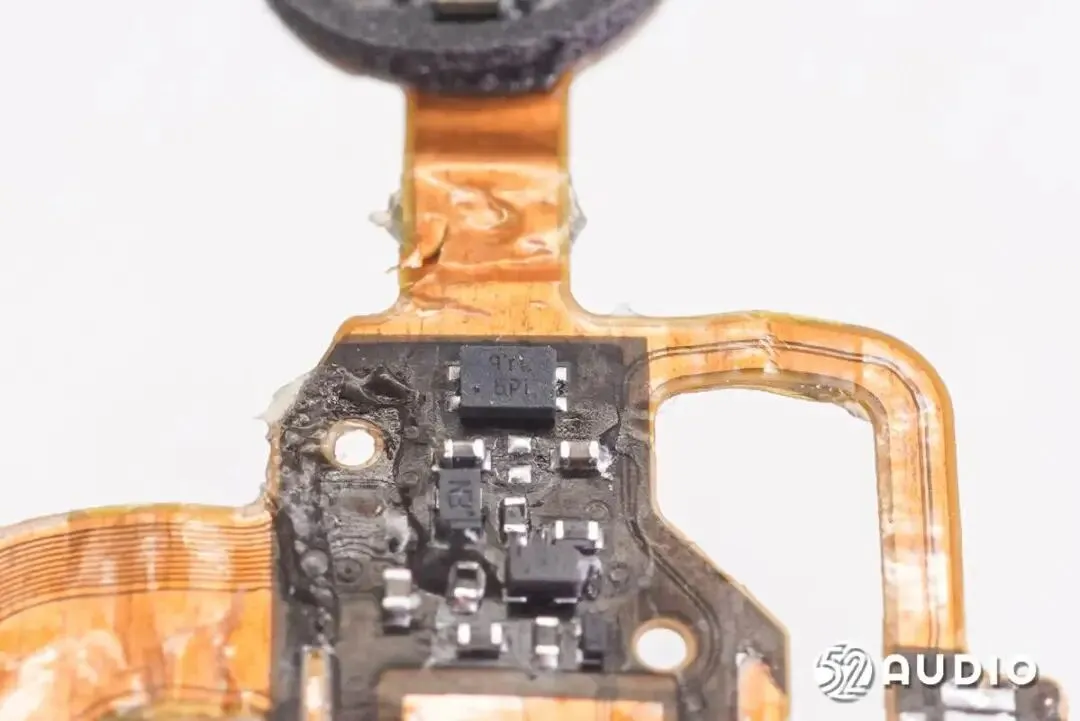

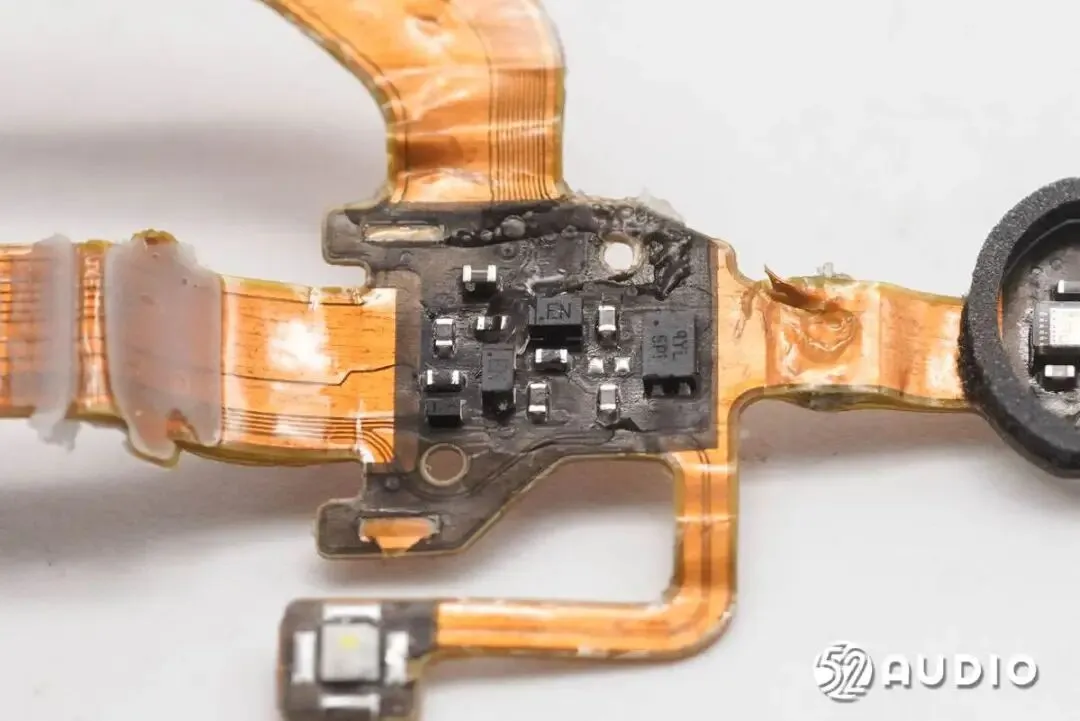

FPC小板上电路一览。
丝印qrL的IC。

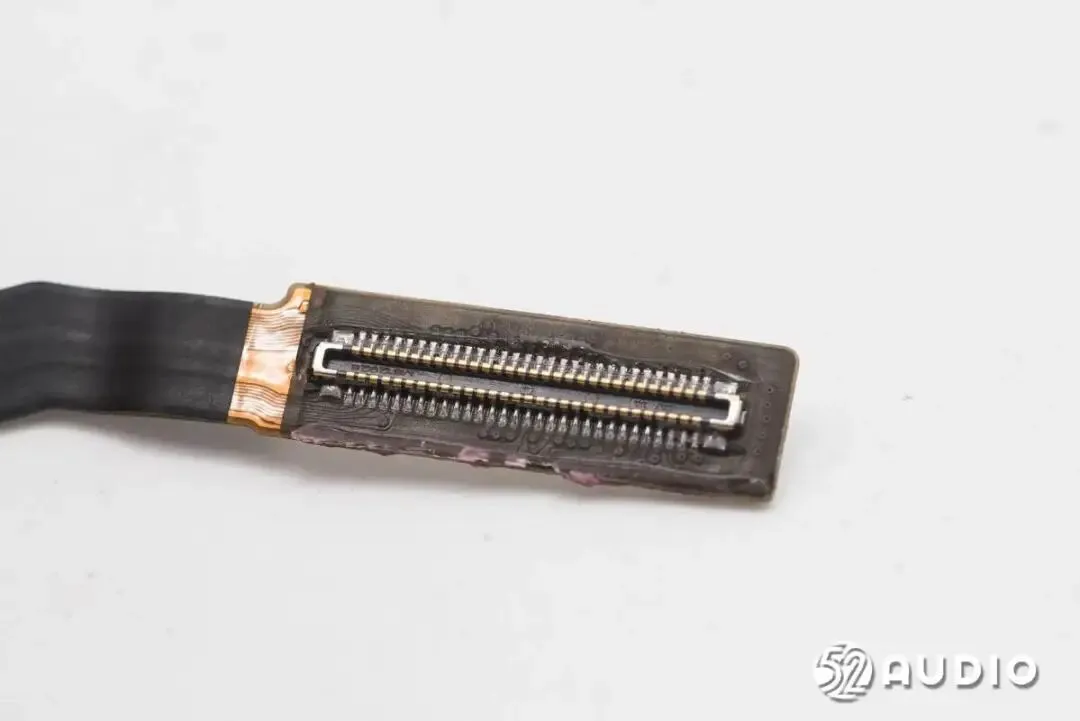

排线连接副板的BTB连接器母座。
排线连接主板的BTB连接器母座。

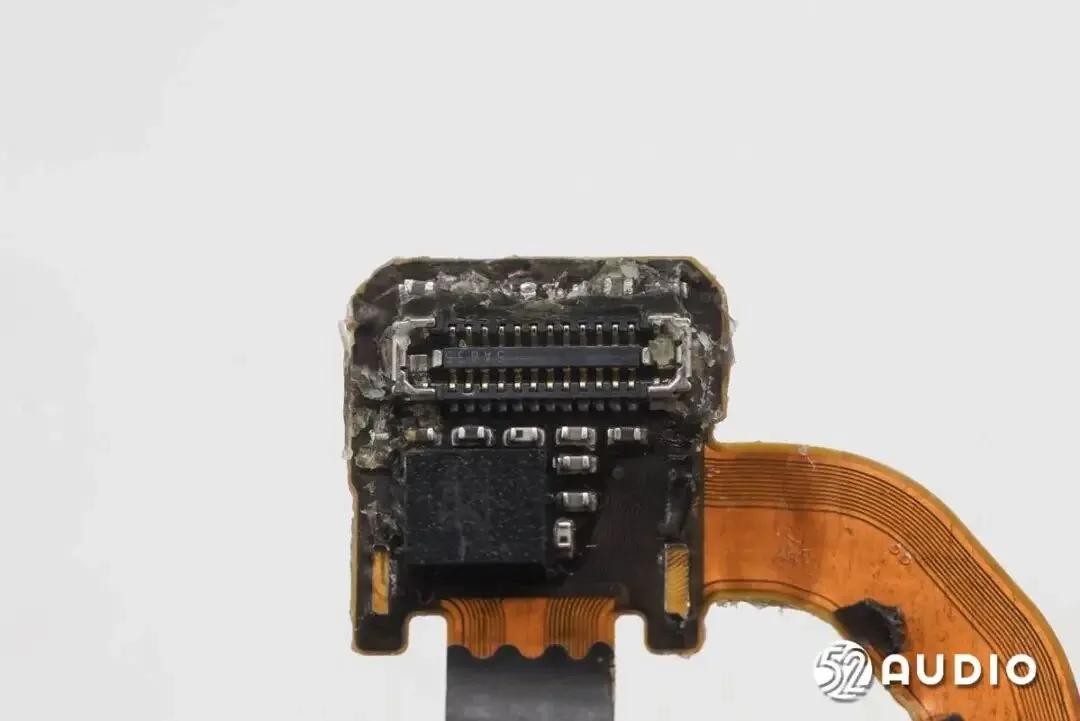

连接摄像头模组的BTB连接器母座。

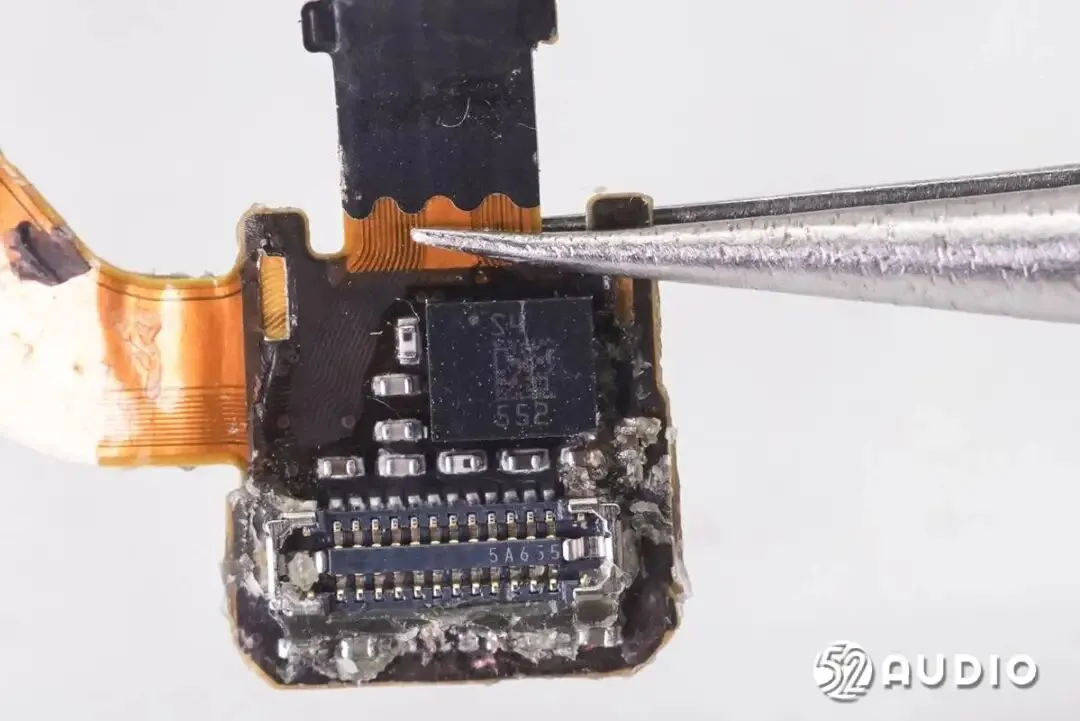

丝印“S4”的6轴传感器，用于摄像头防抖功能。

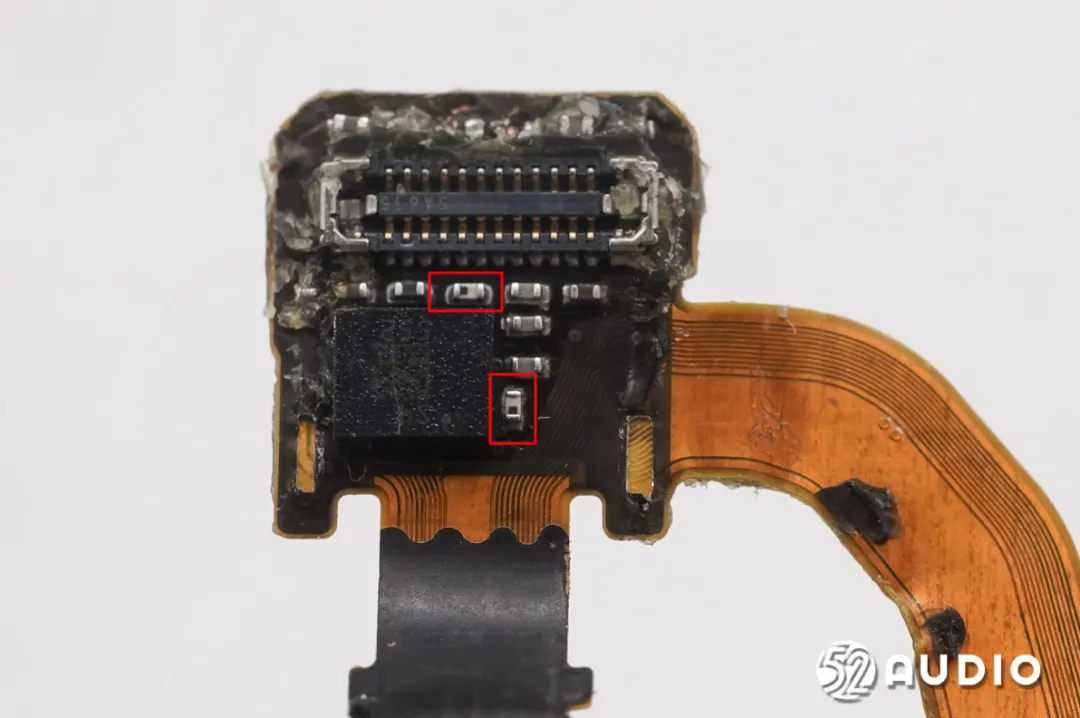

2颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。
Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。

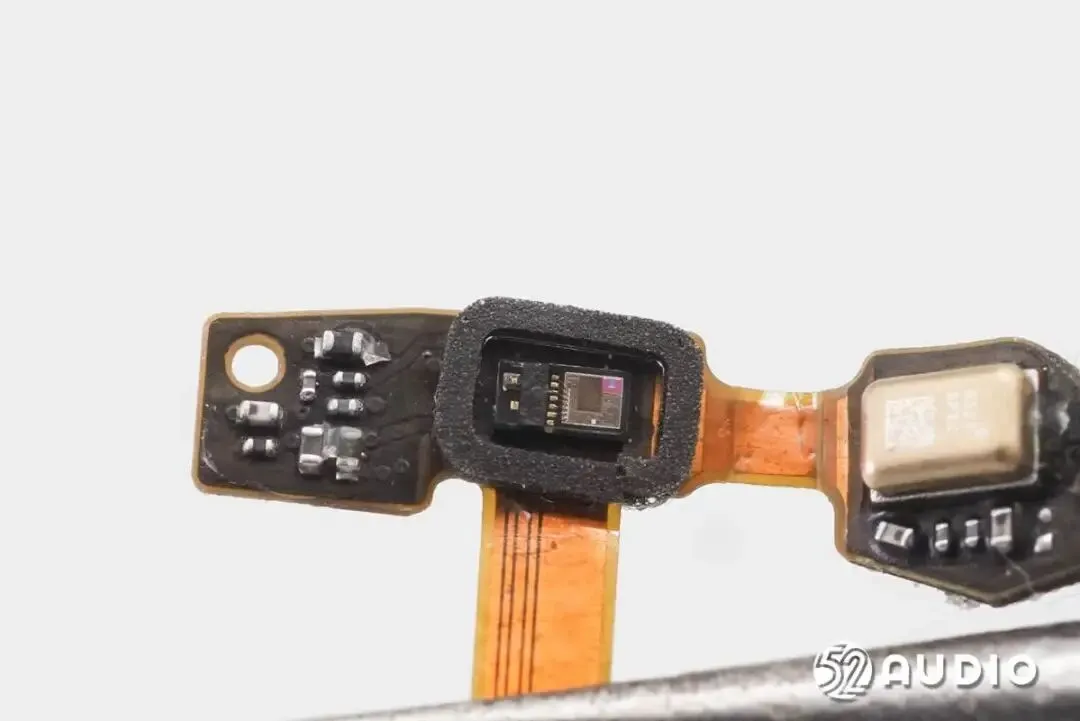

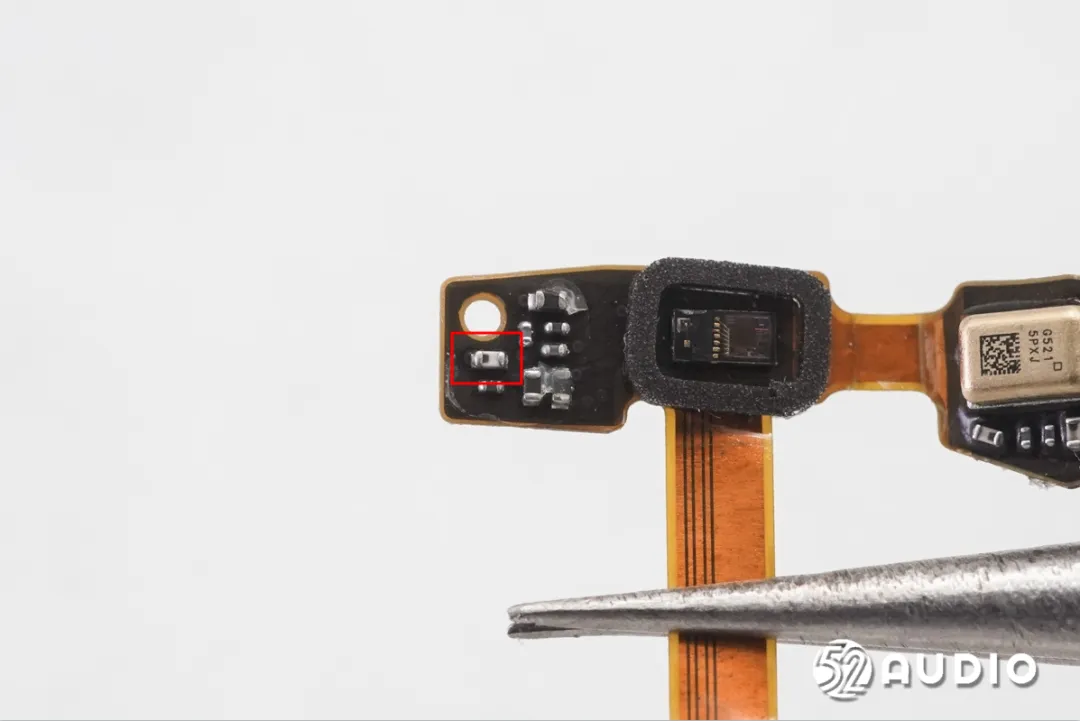

用于佩戴检测的环境光传感器。

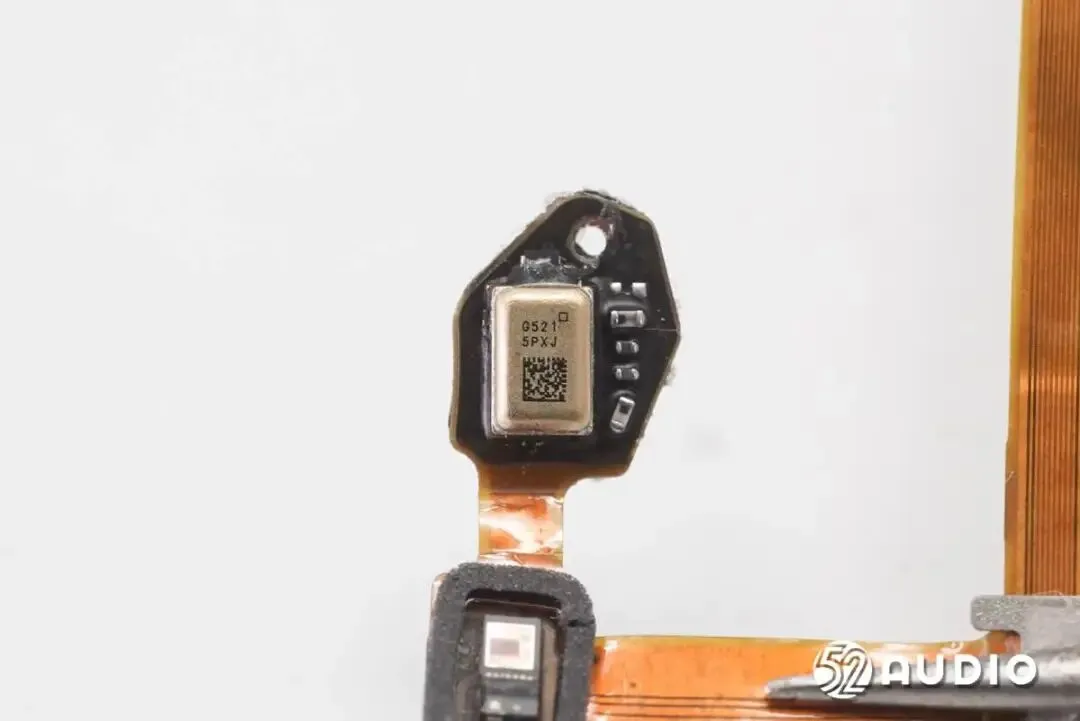

镭雕G521的MEMS麦克风。

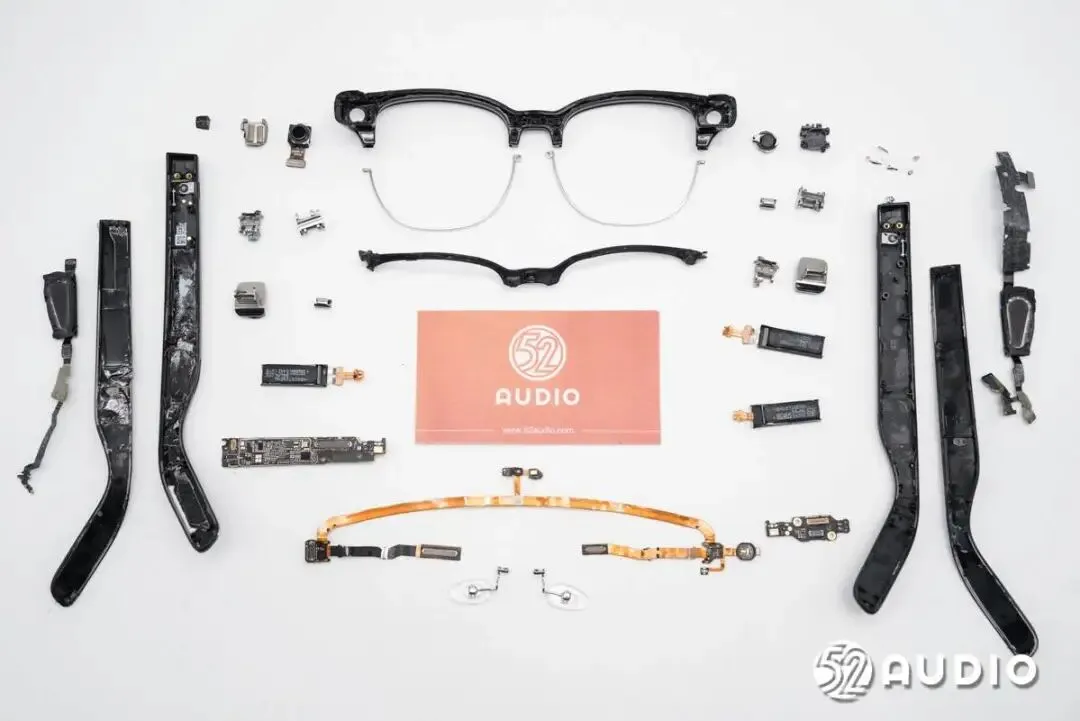

HUAWEI华为AI眼镜拆解全家福。
三、我爱音频网总结

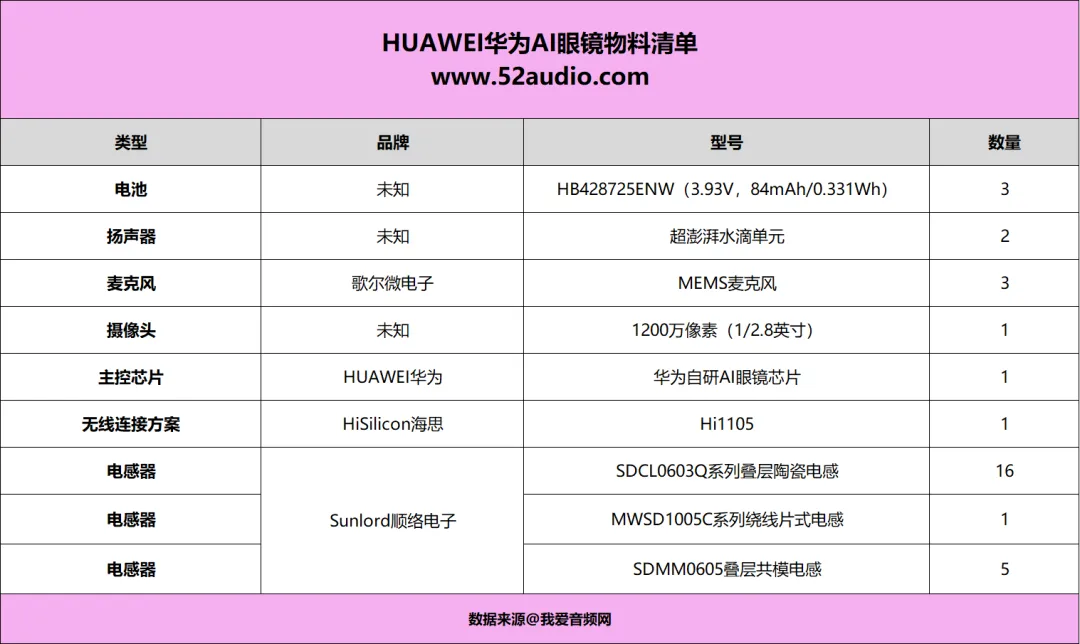

最后附上HUAWEI华为AI眼镜的已知物料清单，方便大家查阅。
华为AI眼镜在外观方面，延续了智能音频眼镜的设计风格。此次拆解的钛丝半框光学镜（钛银灰 圆形），观感简约沉稳，偏商务风格。整机重量处于行业主流水准，搭配可自适应外扩调校的镜腿、可灵活调节的金属鼻架，以及前后配重平衡设计，佩戴相对较为舒适。
内部主要配置方面，华为AI眼镜搭载超澎湃水滴单元，内置3块3.93V/84mAh锂电池、3个歌尔微电子的MEMS麦克风、1200万像素（1/2.8英寸）摄像头，采用了华为自研AI眼镜芯片、HiSilicon海思Hi1105 无线连接芯片，以及大量的Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感、MWSD1005C系列绕线片式电感和SDMM0605叠层共模电感等。
