最近不少用户问我，周站长看你最近开发不少CAD插件，下了一些非常好用，但有时候又不知道是不是最新的，基于此做一个插件列表，需要的可以下对应插件，该列表会定期更新。

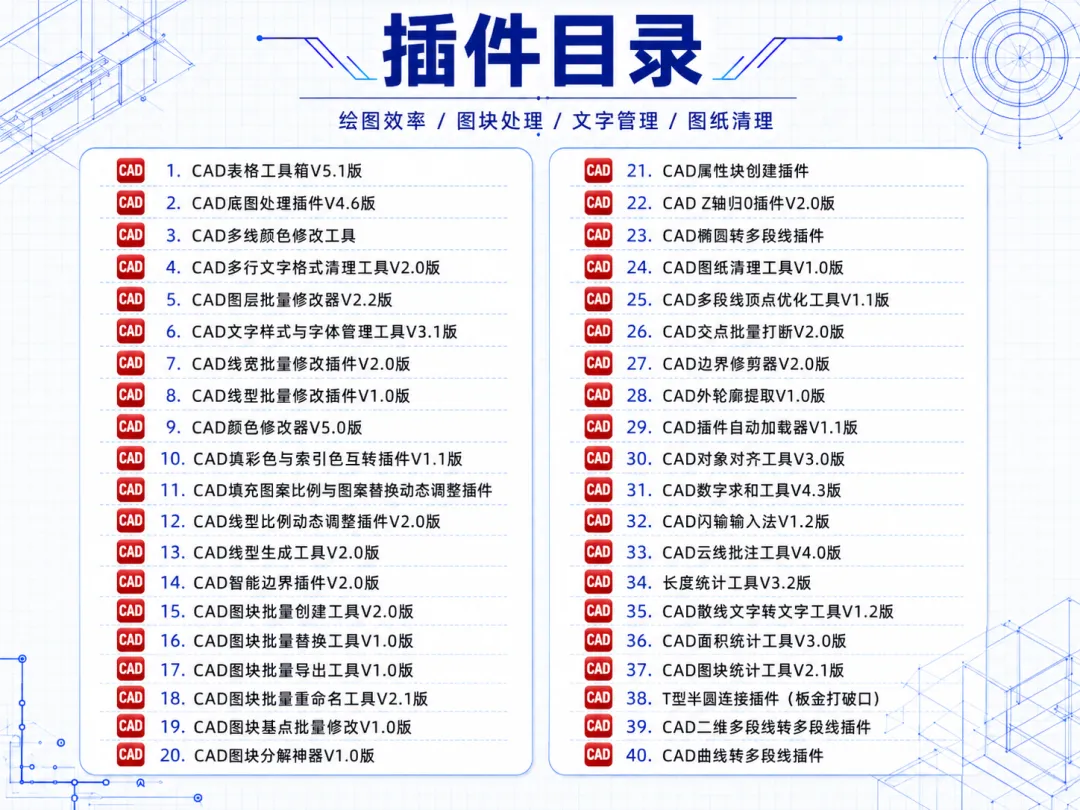

最新插件目录（与文章对应，可按顺序选择自己需要的插件查看）：
插件介绍及下载链接：

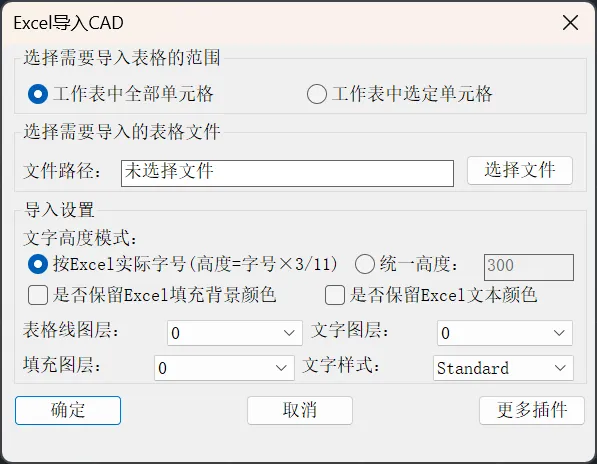

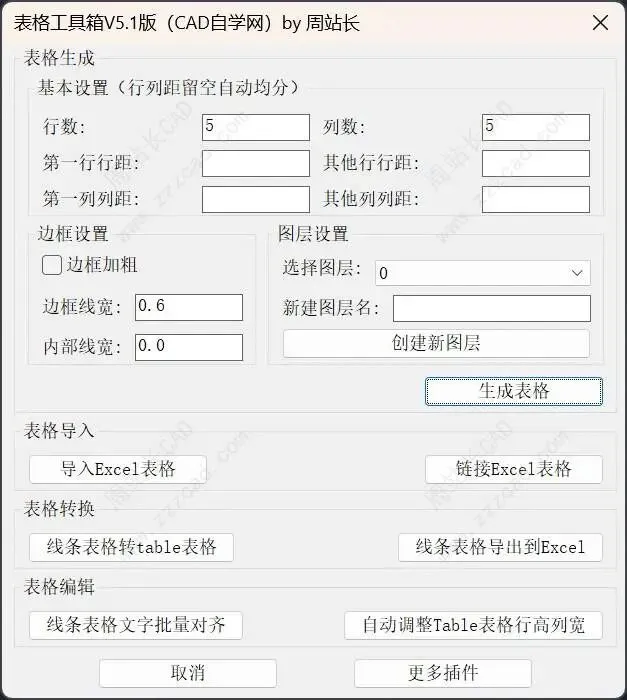

1、CAD表格工具箱V5.1版
该插件具备完善的表格生成、导入、转换和编辑，截图如图。包括自动绘制表格、excel表格1；1导入CAD、链接Excel表格（实现CAD表格和Excel双向自动更新）、线条表格转table表格、线条表格导出excel、线条表格文字对齐、table表格行高列宽自动调整。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/12021.html

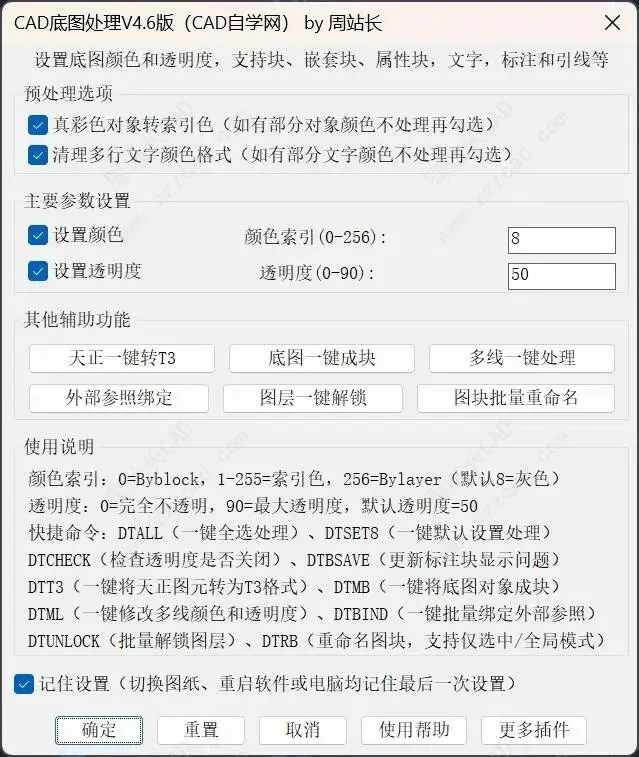

2、CAD底图处理插件V4.6版
该插件是一个专业的底图快速设置颜色和透明度的插件，集成自动将真彩色转索引色和清理多行文字颜色格式功能，支持AutoCAD所有对象处理，包括单行文字、多行文字、标注、引线、多重引线、多线、属性等，另外新增天正一键转T3、一键成块、多线颜色和透明度处理、外部参照一键绑定、图层一键解锁、图块批量重命名。本次更新多处代码，如：清理多行文字兼容性BUG、底图图块重命名“仅选中对象”模式支持嵌套块重命名、动态块可以重命名（非嵌套 + 嵌套）、修复标注一键刷新命令DTBSAVE的BUG问题。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11725.html

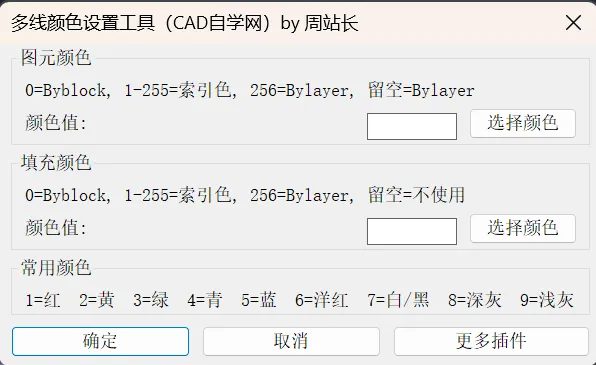

3、CAD多线颜色修改工具
由于多线样式一旦被使用就无法更改图元颜色和填充颜色，故推出此插件，支持批量更改多线图元和填充颜色，支持块和嵌套块内多线对象。
最新版下载链接（链接内含使用教程）：https://www.zzzcad.com/autocadchajian/tycadcj/10485.html

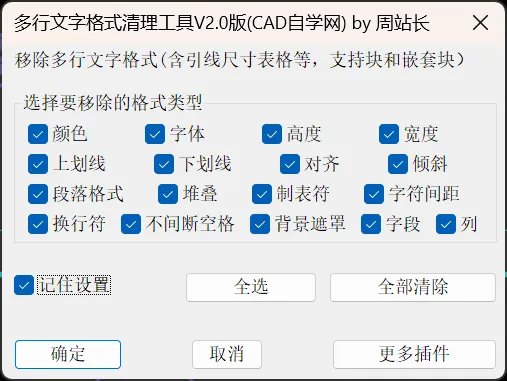

4、CAD多行文字格式清理工具V2.0版
批量清除CAD中多行文字内嵌格式，含引线、尺寸、表格等，可清理：颜色、高度、上划线、字体、下划线、堆叠、宽度、对齐、倾斜、段落格式、制表符、字符间距、换行符、不间断空格、背景遮罩、字段、列，支持普通对象、块、嵌套块。
最新版下载链接（链接内含使用教程）：https://www.zzzcad.com/autocadchajian/tycadcj/10461.html

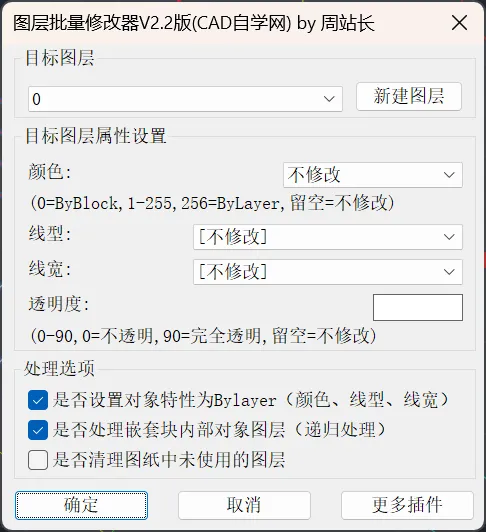

5、CAD图层批量修改器V2.2版
插件介绍：在CAD绘图过程中，图层整理和对象归类往往是最耗时的工作。图层批量修改器 v2.2 (LBM) 正是为解决这一痛点而生，它不仅仅是一个简单的“换层”工具，更是一套完整的图层管理解决方案。
核心亮点在于其强大的选择能力。LBM集成了5种对象选择模式：除了常规的点选框选，还无缝调用了“选择类似对象(SelectSimilar)”、“快速选择(QSelect)”和“对象过滤(Filter)”命令，甚至支持一键全选。无论你是想精准筛选特定属性的图元，还是批量处理复杂图纸，都能得心应手，且选中对象自动高亮，所见即所得。
功能方面，该插件实现了“改层+设参+清理”的一站式操作。在将对象移动到目标图层的同时，你可以直接在对话框中调整图层的颜色（支持拾取和下拉选择）、线型、线宽及透明度。针对最让人头疼的嵌套块，插件支持递归处理，并能一键将对象特性强制归零（ByLayer），彻底解决“图层改了但颜色没变”的顽疾。处理完成后，还支持自动清理未使用图层，让图纸瞬间清爽规范。
命令 LBM，让图层管理从此变得简单高效！
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/12071.html

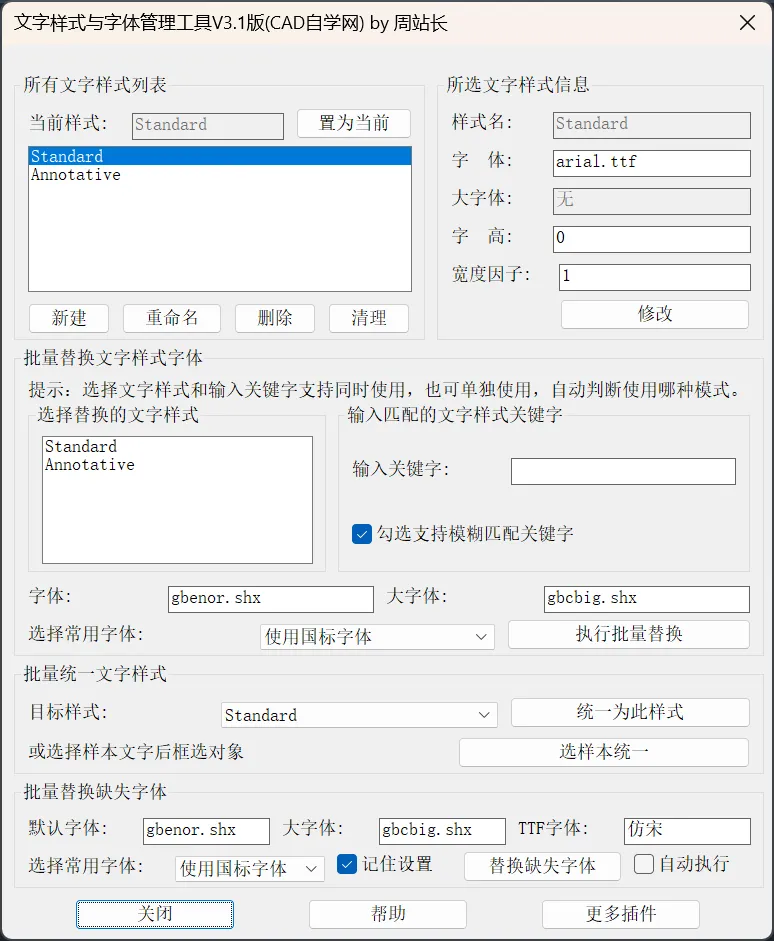

6、CAD文字样式与字体管理工具V3.1版
专为解决绘图中的字体乱码、字体缺失及样式管理混乱问题。该工具集成了四大核心功能：可视化文字样式管理、智能批量替换字体（支持关键字匹配与国标/钢筋字体）、一键自动修复缺失字体、以及深度统一文字样式。
最新版下载链接（链接内含使用教程）：https://www.zzzcad.com/autocadchajian/tycadcj/10432.html

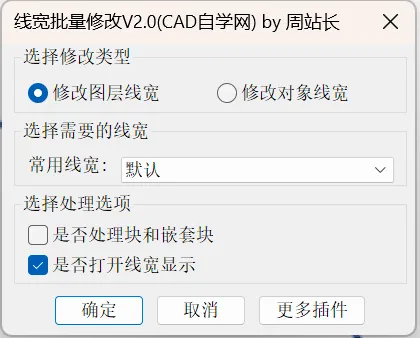

7、CAD线宽批量修改插件V2.0版
本插件是一款专为提升绘图标准化效率设计的实用工具。它具备灵活的双重修改模式，既支持批量调整选中对象所在的图层线宽，也能直接修改对象实体线宽。其核心优势在于强大的深层处理能力，能够穿透图块定义，递归遍历并修改多层嵌套块内部的图元属性，彻底解决复杂图纸中线宽无法统一的难题。此外，插件集成了线宽显示自动控制功能，实现效果即时预览，是优化图纸质量的高效利器。
最新版下载链接（链接内含使用教程）：https://www.zzzcad.com/autocadchajian/tycadcj/10425.html

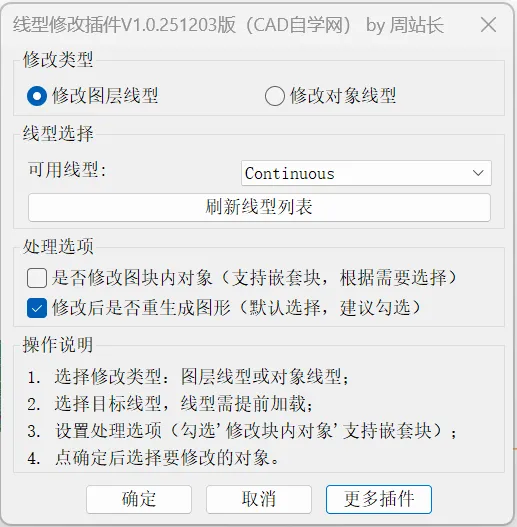

8、CAD线型批量修改插件V1.0版
此插件支持对象特性和图层线型修改，支持块参照和嵌套块，支持特性线型Bylayer和Byblock。
最新版下载链接（链接内含使用教程）：https://www.zzzcad.com/autocadchajian/tycadcj/10228.html

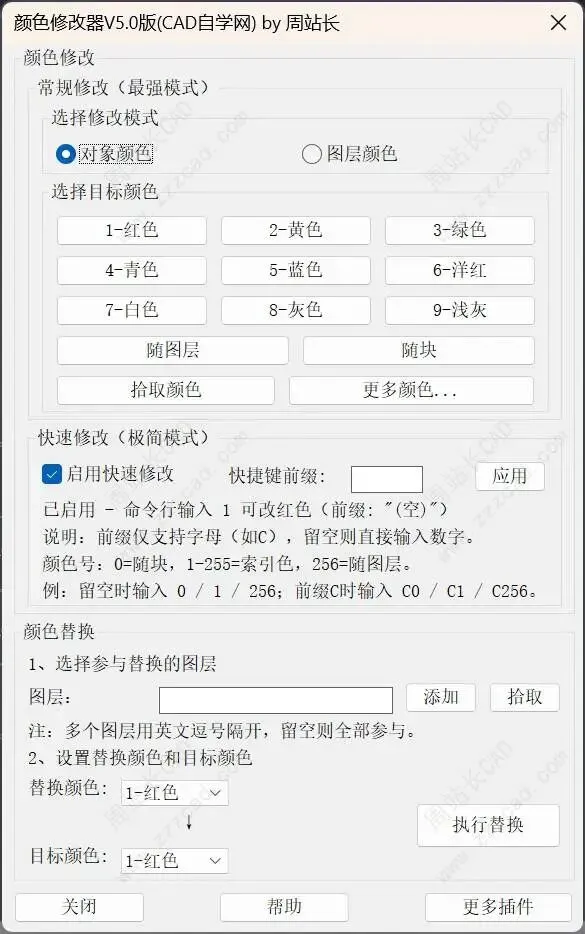

9、CAD颜色修改器V5.0版
插件介绍：是一款专为AutoCAD设计的可视化颜色管理插件。它通过直观的图形界面，帮助用户轻松搞定复杂的对象与图层颜色修改，彻底告别繁琐的手工调色，大幅提升制图效率。
核心亮点：
两种操作模式，灵活应对需求：插件提供"对象颜色"和"图层颜色"两种模式。前者直接修改对象自身的颜色属性，后者则批量更改对象所在图层的颜色，满足不同场景下的修改需求。
三种颜色选择模式：常用颜色、颜色选择对话框、拾取对象颜色。
五种选择方式，精准定位对象：支持点选框选、选择类似对象、快速选择、对象过滤、一键全选共五种方式，选中对象自动高亮显示，所见即所得，操作更直观。
强大的颜色替换功能：可将图纸中指定的源颜色批量替换为目标颜色，并支持设置图层约束——即只替换特定图层上的对象，避免误操作。真彩色会自动转换为最近似的ACI索引色后再进行替换，兼容性强。
复杂图块全面支持：针对普通图块、嵌套块、属性块，提供四种处理方式，可精确控制是修改块整体颜色、块内实体颜色，还是仅处理属性文字，满足复杂图纸的精细化管理需求。
V5.0新增：
1、快速修改模式，支持选择对象或先输入快捷键直接修改对象颜色，复用常规修改对象颜色，针对块支持普通图块、嵌套块、属性块，提供四种处理方式。
2、修改颜色替换中图层过滤交互，支持添加多选和拾取多选，均可自动去重。
出色性能：
插件采用批量更新机制，处理大量对象时统一刷新而非逐一重绘，速度更快；真彩色转换、多行文字格式解析等结果均有缓存，避免重复计算，大幅提升运行效率。
无论是日常小改还是大批量整图颜色整理，CAD颜色修改器都能帮你高效完成，是图纸标准化管理的得力助手。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/12074.html

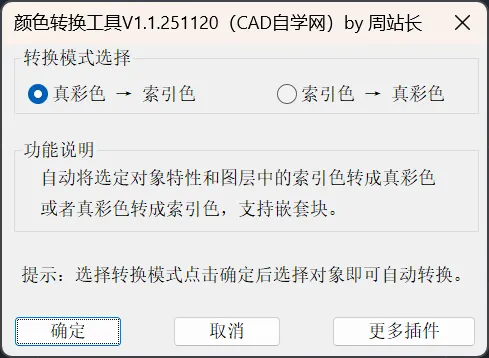

10、CAD真彩色与索引色互转插件V1.1版
支持CAD对象特性和图层中索引色和真彩色互转，支持嵌套块，转换后颜色无限接近。
最新版下载链接（链接内含使用教程）：https://www.zzzcad.com/autocadchajian/tycadcj/10208.html

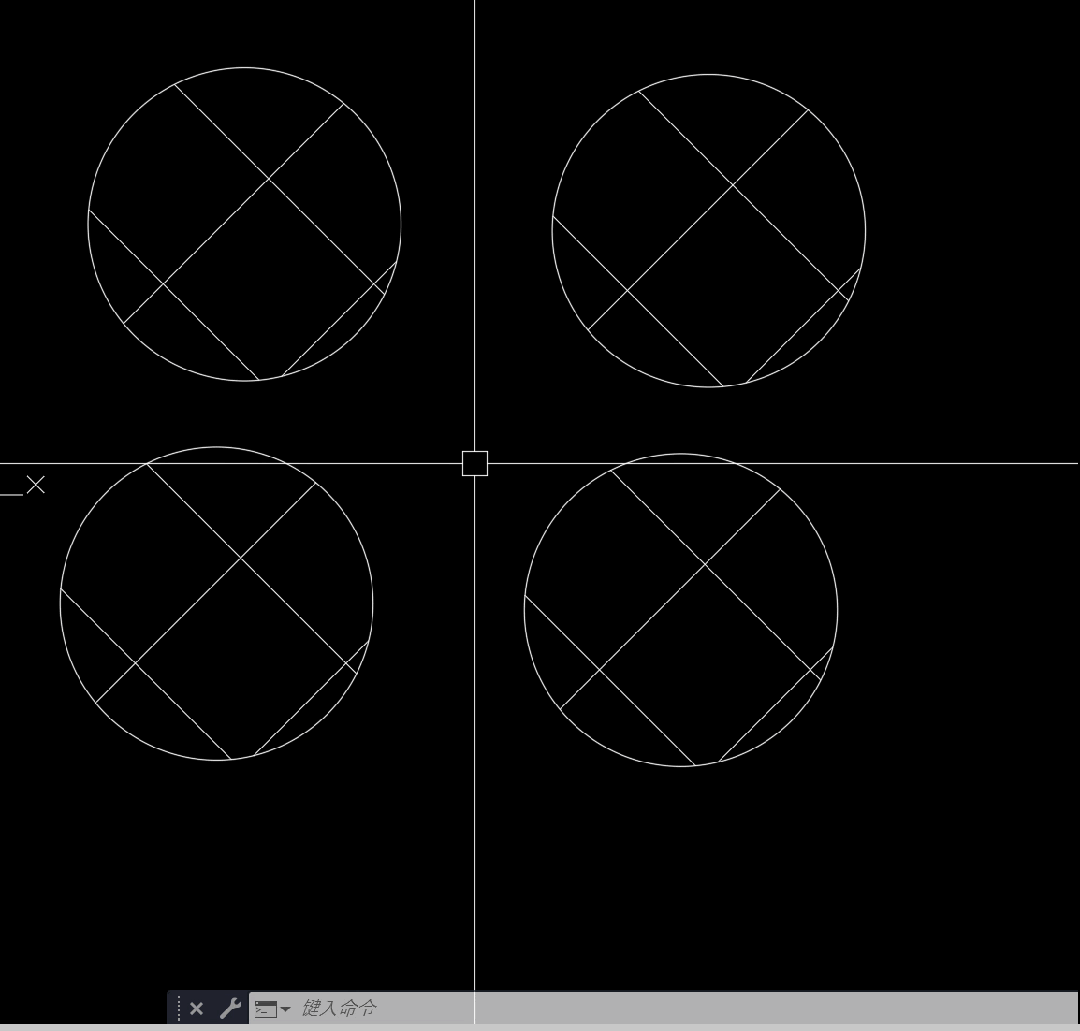

11、CAD填充图案比例与图案替换动态调整插件
这款CAD插件专为解决填充调整痛点设计，核心功能如下：
双模调整：支持鼠标动态拖拽实时预览，或输入数值精确调整比例。
超强穿透：无需炸开，即可直接批量修改图块及嵌套块内部的填充对象。
一键切换：内置剖面线、混凝土、土、砂、实心等常用图案，快速替换。
配合智能精度控制，大幅提升绘图效率！
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/10698.html
12、CAD线型比例动态调整插件V2.0版
插件介绍：
这款线型比例动态调整插件是由CAD自学网（周站长）开发的高效绘图辅助工具，旨在解决AutoCAD中线型比例调整繁琐的痛点。
核心亮点如下：
交互直观：支持鼠标动态拖动或直接输入数值来实时修改线型比例，命令行实时显示当前精度数值。
功能强大：具备强大的穿透能力，能够批量修改块及嵌套块内部的实体属性，且优化了Undo机制，支持Ctrl+Z一步完美撤销。
灵活多变：提供点选、快速选择、对象过滤等5种选择模式，并能在调整比例的同时一键修改线型（如虚线、点划线、随图层等）。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11061.html

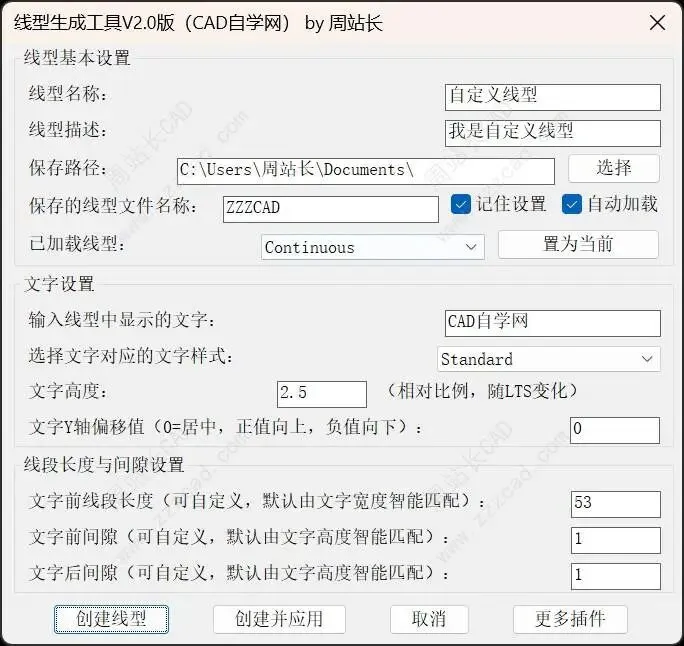

13、CAD线型生成工具V2.0版
这款插件助您彻底告别手工编写 LIN 文件的繁琐！
智能精准：自动测算文字尺寸与偏移，确保文字完美居中。
高度自由：支持任意文字样式，可灵活调整间隙与高度。
效率倍增：新增记住配置与线型自动加载功能，跨文件跨软件都能用真正一劳永逸。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/10660.html
14、CAD智能边界插件V2.0版
CAD 智能边界插件 V2.0 是一款专为提升绘图效率而设计的自动化辅助工具，旨在解决传统边界框需反复手动绘制的痛点。

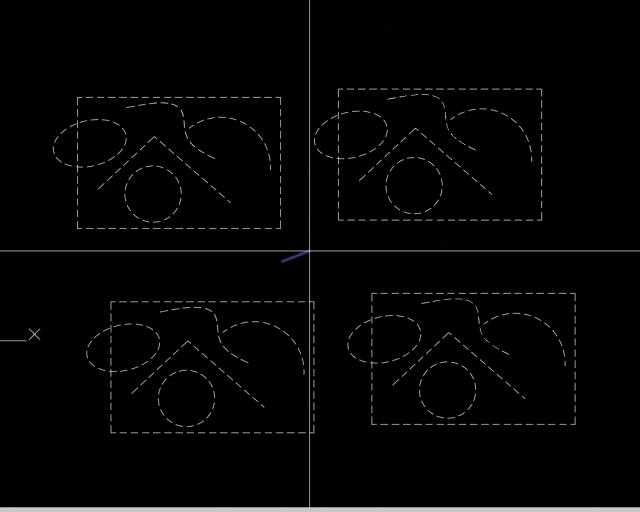

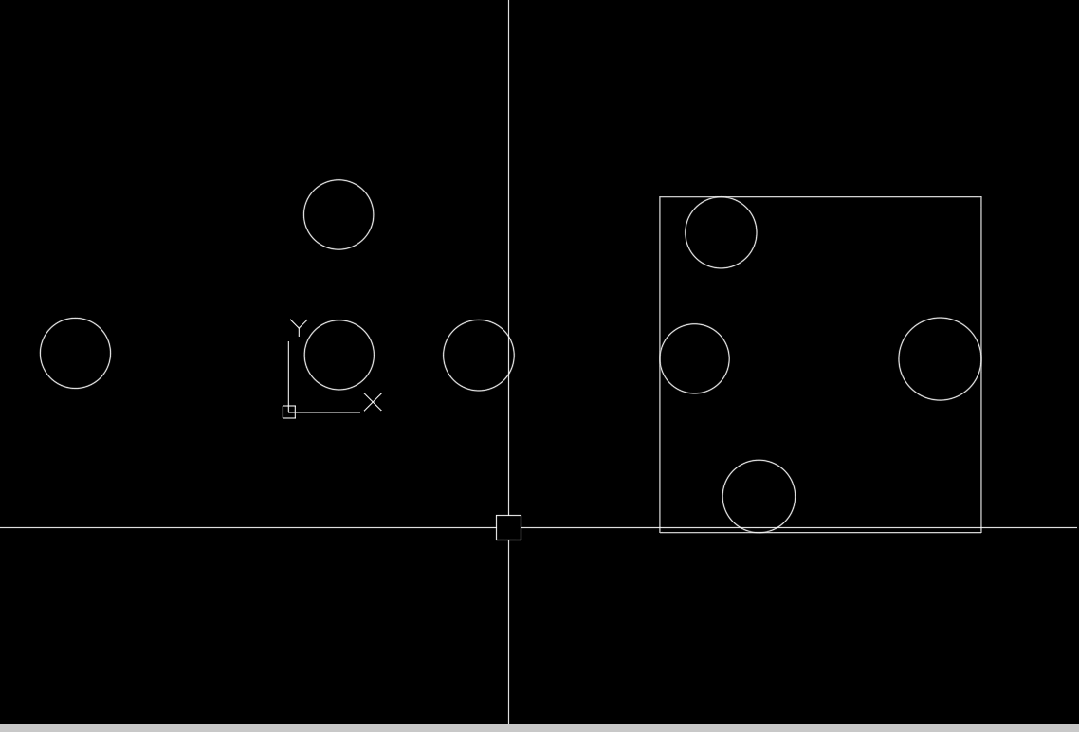

本插件的核心是其先进的“智能边界框反应器”系统。一旦为图元或图块组创建了边界，程序便会建立动态关联：当组内对象被移动、旋转、缩放或修改时，边界框会实时自动更新，始终保持精准包络。
主要技术亮点包括：
双模式支持： 提供与坐标轴对齐的正矩形，以及根据对象角度自动计算最小面积的自适应矩形。
高精度计算： 针对样条曲线（Spline），摒弃粗糙的控制点估算，采用高密度实际图形采样，确保边界框能严丝合缝地包络复杂曲线。
智能维护： 支持自定义偏移距离（默认为0），具备智能清理功能，可自动删除残留旧框，防止图面冗余。
配合 CJBJ（新建）、TJDX（添加对象）、YCDX（移除对象）等快捷命令，该插件能完美支持图块及嵌套对象的操作，是设计师实现“动态绘图”管理的得力助手。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/10841.html

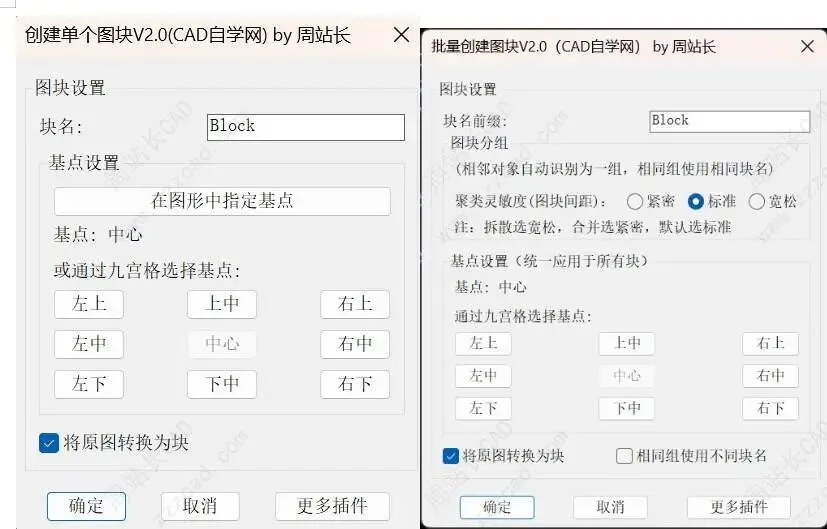

15、CAD图块批量创建工具V2.0版
本插件由 CAD自学网周站长 开发，主命令（CJTK）集成了单个创建 (SCJTK) 与 批量创建 (BCJTK) 双重模式，旨在解决绘图过程中繁琐的建块问题。
核心亮点：
智能空间聚类：在批量模式下，利用边界框距离算法自动将相邻或重叠的对象归为一组，并提供“紧密、标准、宽松”三档灵敏度，精准控制合并范围，防止图形误连或拆散。
图形签名对比：具备强大的图形签名比对功能，自动识别完全相同的图形组，复用同一个块定义，有效精简图纸体积。
灵活基点控制：内置九宫格（左上、中心、右下等9个位置）自动定位算法，同时也支持手动指定基点，满足多样化对齐需求。
原图处理策略：支持“原图转块”或“保留原图仅建库”，并具备块名冲突自动重命名功能，保障数据安全。
适用场景：建筑平面布置、机械零件整理及任何需要快速将散碎图形标准化的场景。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/10925.html

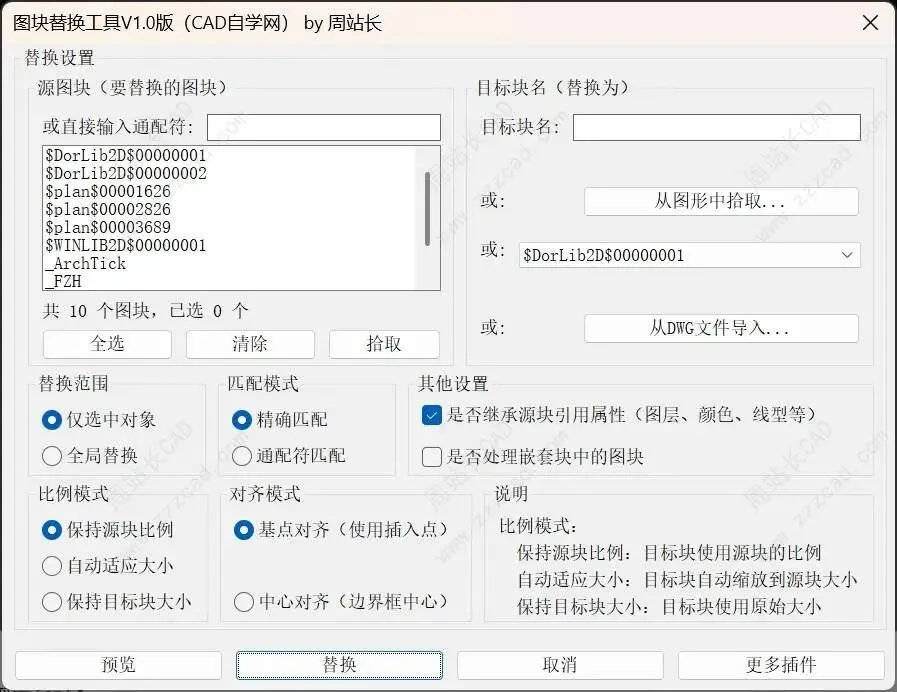

16、CAD图块批量替换工具V1.0版
在AutoCAD的日常绘图与深化设计中，图块的修改与替换往往占据了大量重复劳动时间。图块批量替换工具 V1.0（作者：周站长）是一款基于AutoLISP与其ActiveX技术开发的强大插件，专为解决这一痛点而生。它不仅能实现图块的快速批量更替，更在保留原有属性和智能匹配上做到了极致，是设计师提升绘图效率的必备利器。
灵活多样的选择与匹配 该工具打破了单一的替换模式，提供了列表选择、屏幕拾取、通配符输入以及外部DWG导入等多种图块获取方式。通过强大的通配符匹配功能（如输入“门”或“窗*”），用户可以一次性筛选出所有符合特定命名规则的图块，极大地提升了处理复杂图纸的灵活性。同时，工具支持“仅选中对象”和“全局替换”两种范围控制，无论是局部调整还是全图修改都能得心应手。
精准的属性继承与对齐 替换图块最担心的就是位置跑偏或属性丢失。本工具提供了“基点对齐”与“中心对齐”两种模式，并支持三种比例控制（保持源块比例、自动适应大小、保持目标大小），确保新图块能完美适应原位置。更重要的是，它具备完善的属性继承功能，替换后可自动保留原图块的图层、旋转角度、颜色、线宽甚至属性值，真正做到“无缝衔接”。
智能化的深度处理 工具兼容性极强，支持普通块、动态块、匿名块以及天正建筑块，并能智能排除外部参照与系统块。对于深层需求，它还提供了嵌套块处理选项，可深入块定义内部进行替换。配合直观的预览功能，用户可在执行前通过视觉标记确认替换范围，避免误操作。
综上所述，图块批量替换工具 V1.0 以其友好的可视化界面和强大的参数控制，将繁琐的修改工作转化为简单的“一键操作”，是每一位CAD用户不可或缺的效率辅助工具。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/10822.html

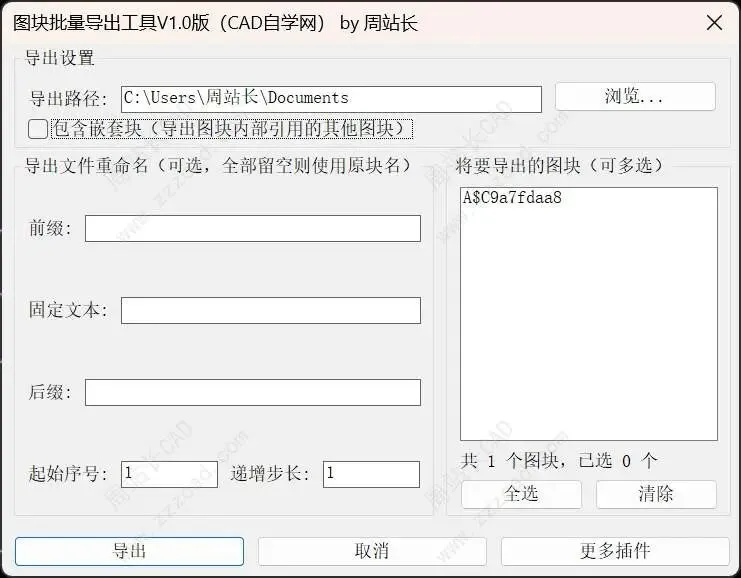

17、CAD图块批量导出工具V1.0版
这款图块批量导出插件 V1.0 是专为CAD用户打造的素材管理提效利器，能将选择集中的图块一键提取并保存为独立的DWG文件。
核心亮点功能：
全类型兼容：完美支持普通块、动态块（智能识别EffectiveName）、匿名块及天正建筑块，并自动过滤外部参照。
灵活重命名：内置强大的命名系统，支持“前缀+固定文本+后缀+递增序号”的批量重命名规则，也可直接保留原块名。
可视化操作：提供直观的对话框界面，支持自定义导出路径、勾选嵌套块及图块列表筛选。
输入命令 TKDC 即可快速实现图块的批量归档与整理，大幅提升绘图效率。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/10787.html

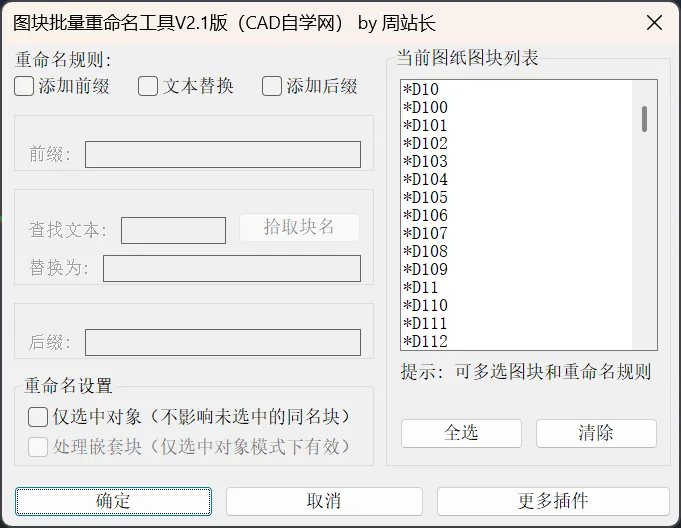

18、CAD图块批量重命名工具V2.1版
这是一款专为 CAD 用户打造的高效绘图辅助工具，通过直观的可视化对话框界面，解决复杂的图块改名难题。插件核心亮点在于其灵活的处理逻辑与强大的兼容性，助您轻松管理图纸资源。
核心功能亮点：
1、双重处理模式：
全局重命名（默认）：直接修改块定义，递归处理嵌套块，全图同名块自动更新，一步到位。
仅改选中实例：独有功能，仅修改选中的块实例。程序自动通过 VLA 复制块定义，支持深层处理嵌套块（自动生成临时块名隔离处理），确保未选中对象不受影响。
2、组合命名规则： 支持文本替换（含通配符与拾取功能）、添加前缀、添加后缀三种规则。支持多选组合，按“替换→前缀→后缀”顺序智能执行；多规则下，仅当文本替换命中时才追加前后缀，逻辑严密。
3、全能兼容与便捷操作：
完美支持普通块、动态块、匿名块及天正建筑块，自动排除外部参照。
内置图块列表，支持多选操作与共同子串查找；列表选择时自动启用全局模式。
该插件内置智能防重名检测与递归安全机制，是实现图块规范化管理与局部独立修改的必备利器。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11500.html

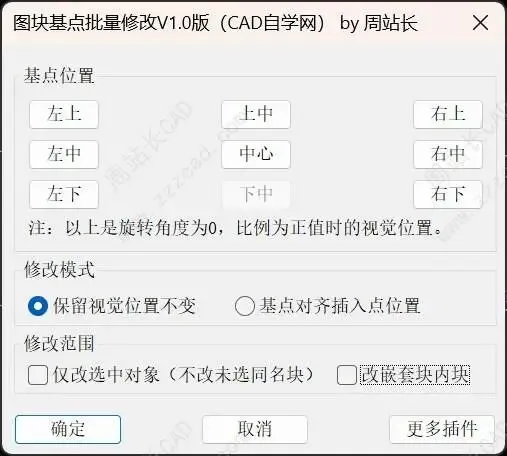

19、CAD图块基点批量修改V1.0版
「图块基点批量修改工具 V1.0」 是一款专为解决CAD绘图痛点而生的效率插件。它不仅支持批量处理，更独创了“视觉位置保持”技术，确保您在修改基点的同时，图纸原本的布局丝毫不乱。
核心功能亮点
此插件不仅仅是一个简单的改基点工具，它提供了高度的灵活性和安全性：
1. 智能的双重修改模式 这是该插件最强大的功能，解决了修改基点最担心的“跑位”问题：
保持视觉位置不变（推荐）： 修改基点后，图块在图纸上的显示位置保持原地不动，仅基点坐标发生变化。非常适合修正已完成图纸中的“烂块”。
基点对齐插入点位置： 修改基点后，图块的插入点坐标不变，图形相对于插入点进行移动。
2. 强大的批量与定位能力
9种标准位置可选： 无需手动捕捉，一键将基点设置到：左上、中上、右上、左中、正中、右中、左下、中下、右下。
批量处理： 无论是选中一个还是一百个图块，都能瞬间完成修改。
3. 深度编辑与范围控制
支持嵌套块： 遇到“块中块”也不怕，插件可深入嵌套层级进行处理。
创新“实例修改”技术： 能够仅修改当前选中的图块，而不会影响图中其他同名但未被选中的图块（通常CAD改基点会影响所有同名块，此功能非常实用）
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/10865.html
20、CAD图块分解神器V1.0版
插件介绍：图块分解神器 v1.0 是由周站长开发的一款 CAD 高效辅助插件，专为解决设计中遇到的“顽固图块”无法分解的难题而生。无论是加密块还是多重引用，都能一键搞定。
核心功能亮点：
全能分解能力：不仅支持普通块，更核心解决了多重插入块 (MINSERT)、匿名块、不可分解属性块以及嵌套块的分解问题。
智能属性转换：在炸开属性块时，程序能自动将属性转化为普通文字，并完美保留原有的位置、样式、对齐方式及旋转角度，确保图面信息不丢失、不错位。
灵活双模式：提供“彻底分解”（还原为基本图元）和“保留最内层”（保留子块结构）两种模式，满足不同深度的编辑需求。
稳定防崩：内置智能循环检测，防止因嵌套死循环导致软件崩溃。
使用方法： 加载插件后输入命令 ZZZFJ，选择模式即可批量处理。这是清理底图、处理外来图纸的必备效率神器。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/10803.html
21、CAD属性块创建插件
插件介绍：
还在使用 ATTDEF 命令逐个定义属性？还在为属性文字的对齐、字高和图层设置头疼？属性块创建插件（由 CAD 自学网周站长开发）专为解决这些繁琐流程而生，助您将现有文字一键转化为标准属性块，效率提升数倍。
直击痛点与核心功能：
告别重复定义，一键转换 无需反复输入命令定义属性。直接框选现有的单行文字（TEXT）或多行文字（MTEXT），插件自动将其转换为属性定义，并立刻生成块对象。
完美继承格式（所见即所得） 最令用户头疼的格式丢失问题不复存在。插件自动保留原文字的所有特性：图层、颜色、字高、对正方式、宽度因子、倾斜角甚至镜像状态。转换后的属性与原文字外观完全一致，无需二次调整。

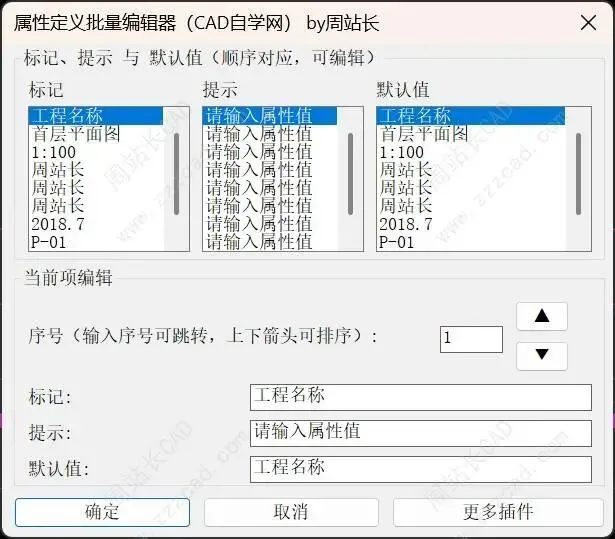

智能批量管理 提供可视化对话框，允许您在生成块之前批量编辑属性的标记、提示和默认值。更支持上下调整属性顺序，确保插入块时 Tab 键切换顺序符合逻辑。
MTEXT 智能清洗 针对多行文字，插件会自动清理内部复杂的格式代码（如换行、字体代码），仅提取纯文本作为属性值，保持数据整洁。
属性块创建插件 是绘制图框、标题栏、明细表时的必备工具。它将复杂的属性定义流程简化为“选择-确认”两步，让您从机械化的绘图工作中解脱出来。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/10909.html
22、CAD Z轴归0插件V2.0版
插件介绍：
由周站长开发的高效工具，专治CAD图纸“Z坐标不归零”顽疾。它能一键解决因对象不在同一平面而导致的倒角失败、捕捉偏移及测量误差，将二维图纸彻底“拍平”。
核心亮点：全对象类型深度支持 本插件最大的优势在于**“无死角覆盖”**，支持五大类数十种对象：
基础几何图形：不仅支持常规的直线、圆、圆弧、椭圆，更完美覆盖多段线 (LW/Polyline)、样条曲线 (Spline)、多线 (MLine) 以及射线、构造线和宽线。
复杂块与参照：具备强大的穿透力。
块参照：支持递归处理，深入块定义内部，将嵌套块内的对象彻底归零。
外部参照：精准复位参照底图的插入点坐标。
属性：涵盖属性定义 (Attdef) 及块属性。
文字与标注系统：全面支持单行/多行文字、各类尺寸标注、多重引线以及形位公差。
填充与外部底图：支持图案填充 (Hatch)、区域覆盖 (Wipeout)、光栅图像、OLE对象，甚至包括 PDF/DWF/DGN 等参考底图。
三维与特殊对象：即使是三维实体 (3DSolid)、三维面、螺旋线以及AutoCAD表格 (Table) 也能被有效处理。
2.0新增功能：
自动图层管理： 遇到锁定图层时，插件会自动临时解锁进行修改，完成后自动恢复锁定状态，无需人工干预。

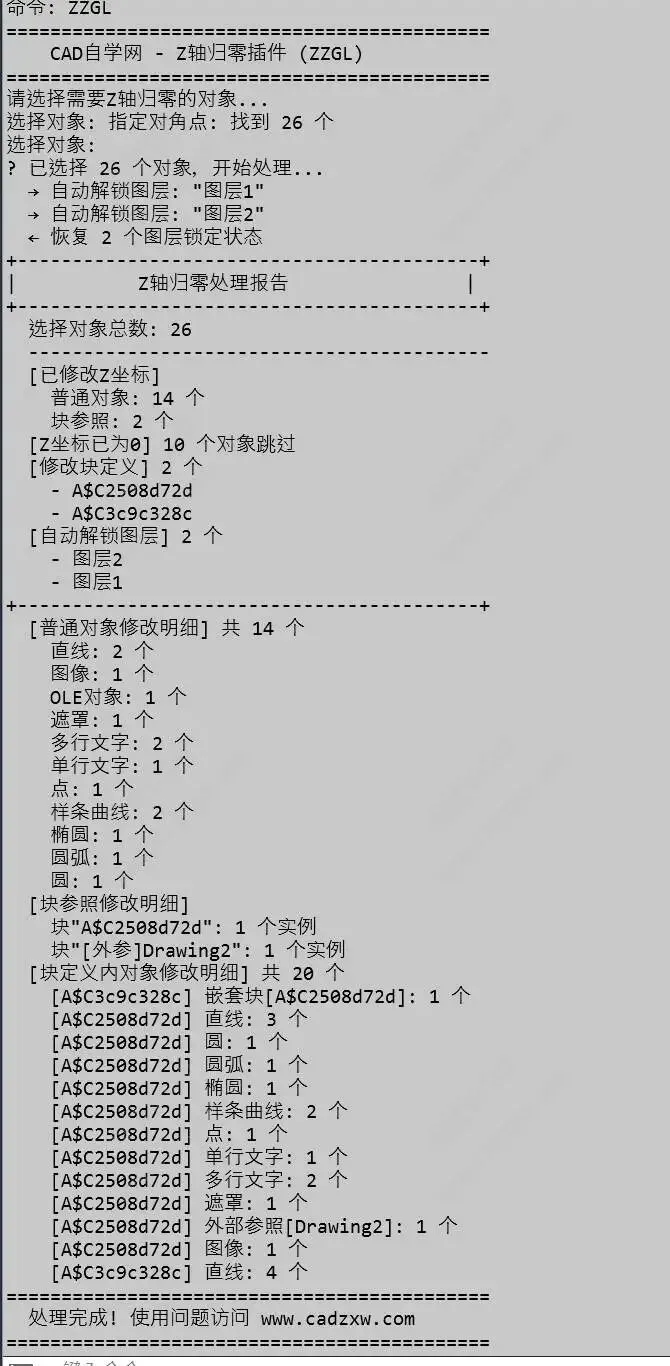

安全可追溯： 支持单步撤销（UNDO），误操作可一键回退；处理结束后自动生成详细统计报告，让每一次修改都心中有数。
使用提示： 命令行输入 ZZGL 并框选对象即可。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11023.html

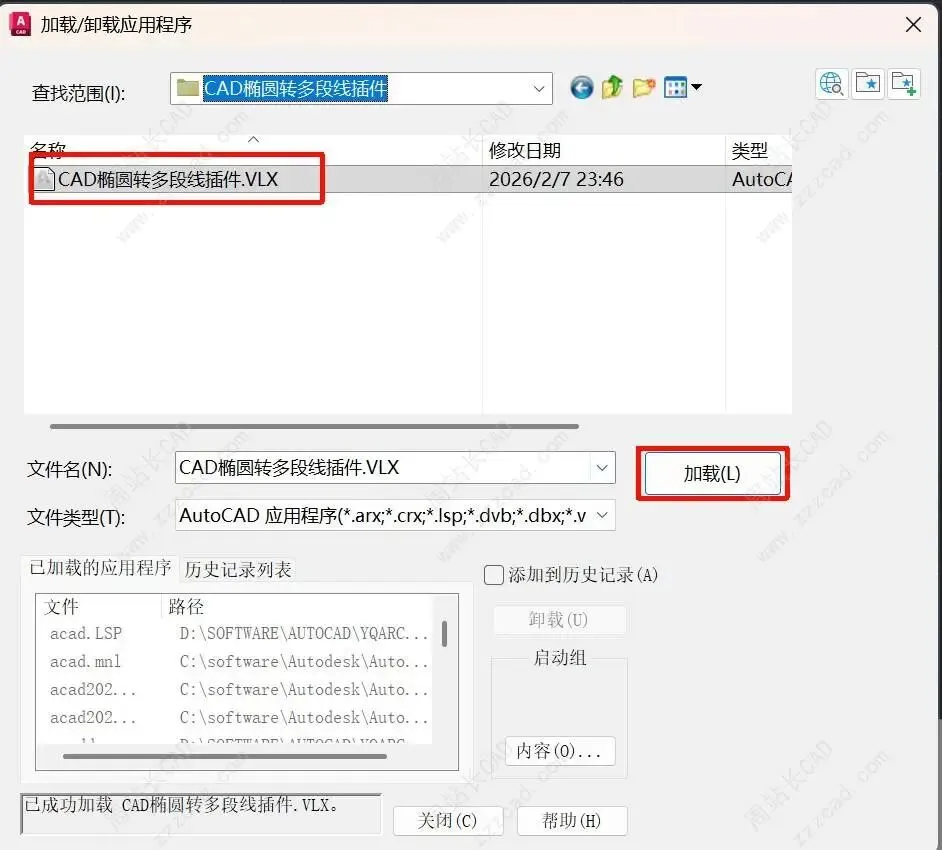

23、CAD椭圆转多段线插件
CAD椭圆转多段线插件是一款专为 AutoCAD 用户打造的高效插件，旨在将 ELLIPSE（椭圆） 实体批量转换为由圆弧组成的 LWPOLYLINE（轻量多段线），完美解决工艺兼容与数据交互难题。
核心亮点：
自适应高精拟合：拒绝生硬的等分切割，采用“矢距控制迭代细分”算法。插件能根据椭圆局部曲率自动调整段数——曲率大处加密，平缓处稀疏，在保证极高视觉精度的同时，以最少的顶点数实现最优逼近。
完美属性继承：转换后的多段线完整保留原实体的图层、颜色、线型比例、线宽及空间坐标，无需后续二次调整。
灵活分级控制：提供 3 级精度选项（普通/高精/极高），从日常绘图到高要求 CNC 加工均可胜任。
适用场景： 适用于需要将图纸导入不支持椭圆的软件（如部分 CAM/切割软件），或需对椭圆进行特殊编辑（如偏移、合并）的设计场景。
加载后输入命令 EL2PL 即可开始使用。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11033.html

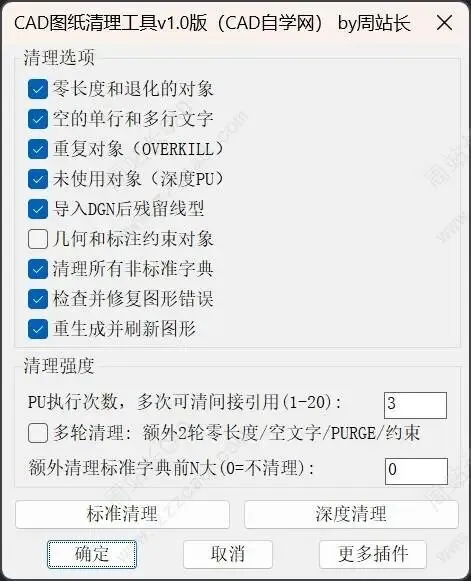

24、CAD图纸清理工具V1.0版
可自定义清理选项，提供两种清理模式，一般标准清理即可满足大多数需求，如遇特别复杂图纸可选深度清理。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11043.html
25、CAD多段线顶点优化工具V1.1版
采用Douglas-Peucker算法，在确保视觉精度的前提下，通过消除冗余顶点显著降低图形复杂度和文件体积。
智能精度控制：插件可自动识别推荐容差，用户也可自定义偏差容差，算法严格保证简化后的折线与原线的最大偏差在指定范围内。
几何特征保留：自动识别并锁定圆弧段、变宽度顶点及首尾端点，仅对直线段进行优化，确保设计意图不丢失。
稳健高效：采用显式栈结构替代递归，支持海量顶点处理而不崩溃；支持批量选择，一键优化。

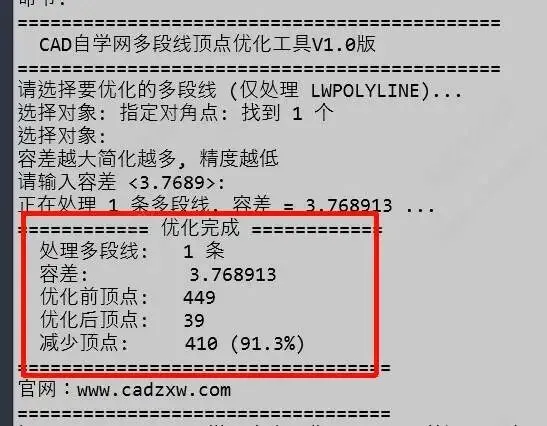

可视化反馈：处理完成后提供详尽的统计数据，包括顶点减少数量、压缩百分比及处理状态。
适用于处理地理信息系统 (GIS) 导入数据、复杂扫描矢量化线条或需要进行轻量化处理的大型施工图纸。
V1.1版更新内容：
1、宽度处理优化: 仅“宽度非零且相对前一点发生变化”的顶点作为固定点, 允许统一宽度(如全为0.1)的中间顶点参与简化,在保持宽度段落视觉效果的前提下进一步减少顶点数。
2、命令行优化: 通过暂时关闭 CMDECHO, 隐藏内部 UNDO 命令的提示输出, 仍然保留一次 Ctrl+Z 撤销整次操作的能力。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11241.html

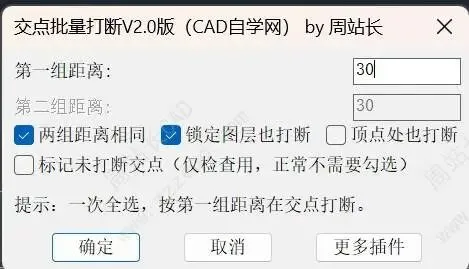

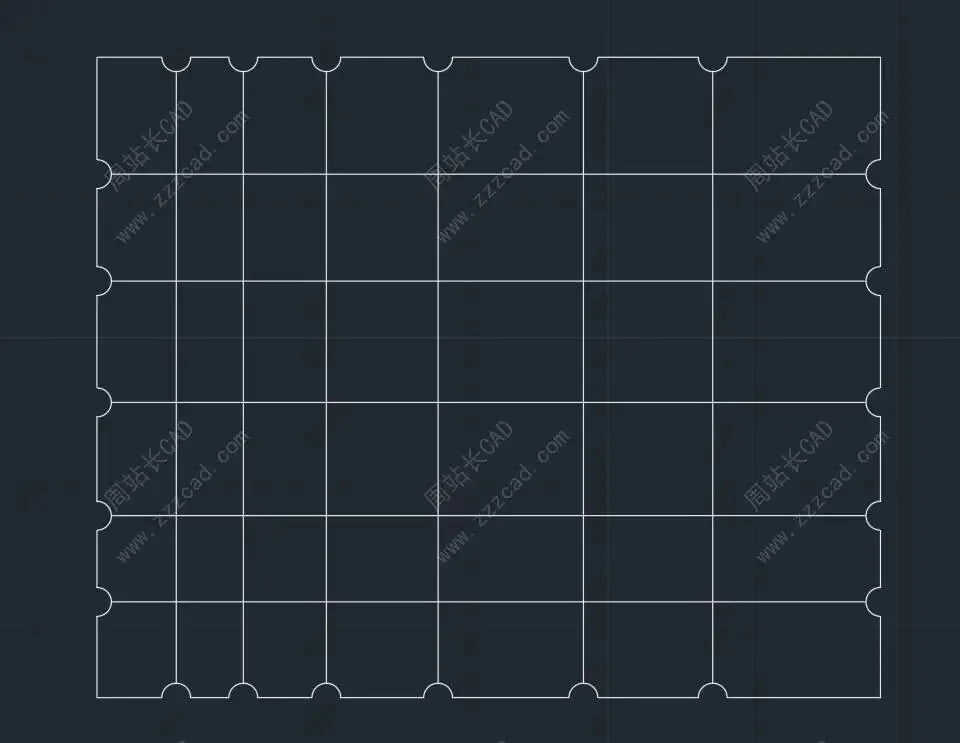

26、CAD交点批量打断V2.0版
插件介绍：
CAD交点批量打断插件是一款专为 AutoCAD 用户打造的绘图提效利器。它能自动计算对象间的交点，并按用户指定的距离在交点两侧打断图元，快速生成精准、均匀的缺口。
核心功能亮点：
广泛的图元兼容： 完美支持直线、多段线、圆、圆弧、样条曲线及椭圆等多种复杂线条。
三种灵活操作模式： 1. 统一打断： 一键全选对象，所有交点按同一设定距离打断。 2. 差异化打断： 分两次选择对象，第一组与第二组可按各自不同的距离独立打断。 3. 单向打断： 将第二组距离设为 0，即可实现“只断第一组，第二组仅作参照不断”的效果。
高阶的细节控制： 独有锁定图层智能打断功能（后台自动解锁打断并无缝恢复锁定）；同时提供顶点交点打断开关，满足特殊交汇处的处理需求。
高精度与防错机制： 内置高精度容差算法与“防漏断”排序逻辑，极大减少因浮点误差导致的操作失败。同时全程支持一键撤销（UNDO），并提供红圈标记未打断交点的测试模式，方便纠错排查。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11173.html

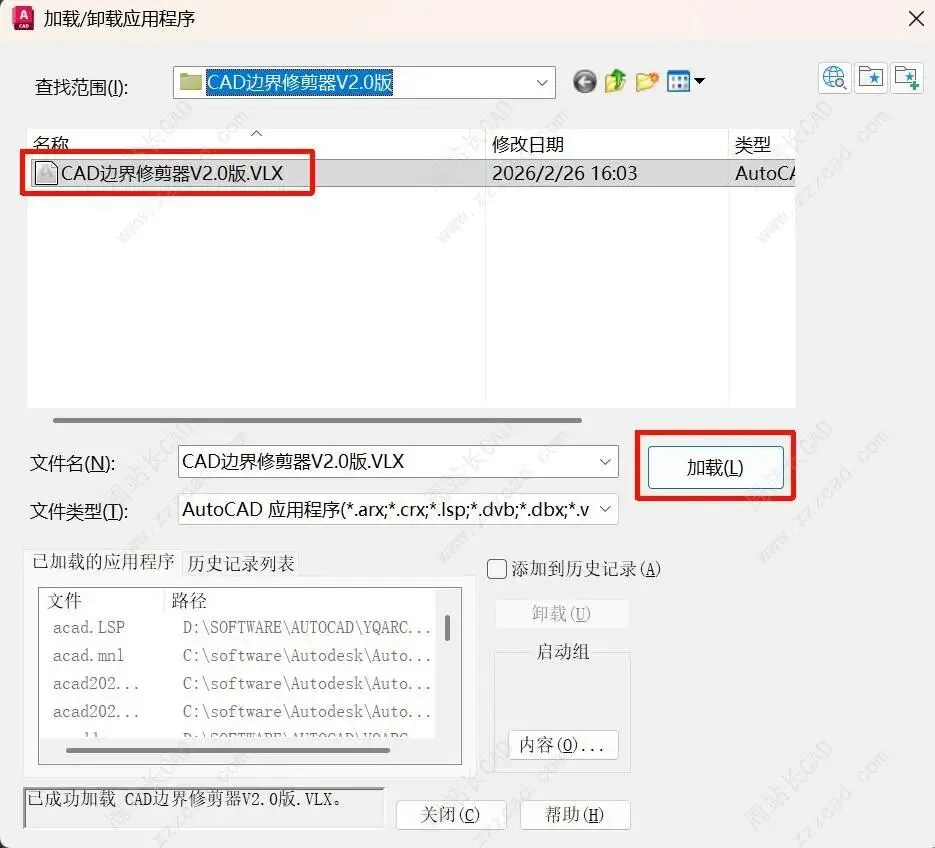

27、CAD边界修剪器V2.0版
插件介绍：
边界修剪器是一款专为 AutoCAD 设计的高效绘图辅助插件。它能够以任意闭合曲线为边界，快速、精准地修剪与边界相交的图元，并支持一键清理边界内侧或外侧的所有对象，极大提升复杂图纸的清理与修剪效率。
功能亮点：
灵活的边界定义： 支持选择已有对象或临时绘制边界。
广泛的边界兼容： 完美支持圆、闭合多段线、椭圆、闭合样条曲线以及矩形。
智能图块处理： 遇到与边界相交的图块时，插件会自动将其分解后再进行精准修剪，无需手动打散。
双向清理模式： 不仅能修剪交点处的线条，还能根据需求选择是否直接删除指定侧（内侧或外侧）的全部对象。
局部/全局控制： 允许用户指定处理范围，可以选择“处理全部对象”或“仅处理所选对象”，未选中的区域将受到安全保护，不受影响。
实体填充转换： 对于实体填充区域，提供将其转换为线条的实用选项。
特殊图元处理： 文字、标注、多重引线等对象不参与相交“修剪”，但如果完全位于指定的删除侧，会参与“删除”操作。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11115.html
28、CAD外轮廓提取V1.0版
插件介绍：
外轮廓提取插件，旨在帮您一键提取复杂图形的“整体外边界”。它能自动生成一条勾勒全部对象外缘的封闭多段线，极其适合占地范围统计、总平面外轮廓绘制等场景。
核心亮点：
智能识别与转化： 自动计算并提取面积最大的外环轮廓；若生成结果为面域，程序会自动将其转化为单一封闭多段线，方便后续直接计算面积或拉伸。
稳定且无缝衔接： 利用“外包矩形+临时边界”算法，边界捕捉更加稳定。生成的轮廓支持自定义归属图层，并会自动置于画面最前显示。
高效清理与容错： 提供“删除原对象只保留外轮廓”的选项，一键获取整洁外轮廓。全流程支持完整 UNDO（撤销）组，一次快捷键即可安全退回操作前状态。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11132.html

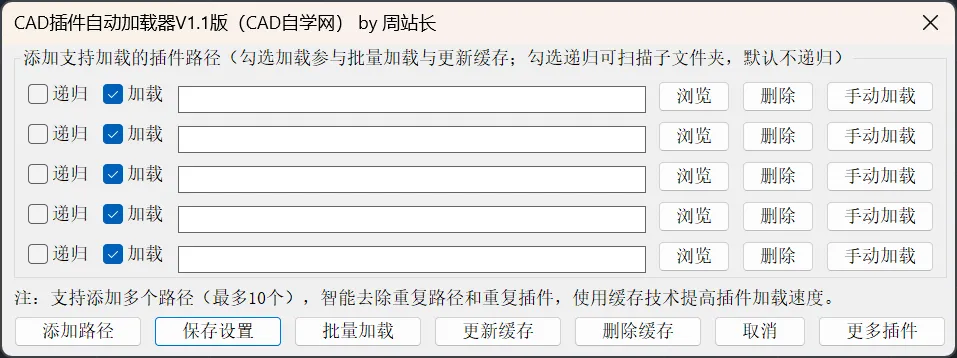

29、CAD插件自动加载器V1.1版
插件介绍：
CAD插件自动加载器是一款专为AutoCAD用户打造的高效插件管理工具。它通过智能化的路径扫描与缓存机制，完美解决了CAD用户日常管理和加载繁杂插件的痛点。
核心亮点与功能特性：
1、多格式全面支持：一站式兼容 AutoCAD 常用的插件格式，包括 AutoLISP 家族（.LSP, .FAS, .VLX）、ObjectARX（.ARX）、.NET 程序集（.DLL）、VBA 工程（.DVB）以及脚本文件（.SCR），满足多样化的二次开发加载需求。
2、灵活的路径与层级管理：支持用户自定义添加多个插件文件夹路径。您可以为每条路径独立配置是否启用加载以及是否递归扫描子文件夹，实现高度定制化的按需加载。
3、智能缓存与去重提速：工具自带智能去重与缓存机制。首次扫描后会将结果写入缓存文件，后续启动或批量加载时优先读取缓存，实现“秒级”极速加载；同时自动规避重复加载引发的系统冲突。
4、跨版本无缝共享：配置文件存储于 CAD 的可漫游根目录中，这意味着在同一台电脑上，您的不同 CAD 版本可以共享同一套路径设置与缓存，实现“一次配置，多版本通用”。
并且该加载器不仅支持在 CAD 启动时全自动静默运行，更提供了丰富的命令供手动干预，是提升 CAD 绘图与设计效率的得力助手。
注：1.1版本新增一键删除缓存功能、新增.CUIX、.MNL、.DBX格式支持及修复其他BUG。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11345.html
30、CAD对象对齐工具V3.0版
插件介绍：
“对象对齐工具 V3.0”是一款专为 AutoCAD 打造的提效插件。它的核心功能是将选定对象完美贴合至各类目标曲线的切线方向，彻底解决沿复杂路径对齐与阵列的绘图难题。
核心功能亮点
双重作业模式，灵活应变
单个对齐交互模式： 主打“所见即所得”。支持在曲线上拖动鼠标动态预览位置；并可通过快捷键实时调整法向偏移量与旋转角度，精准把控每一个细节。
批量高效排布模式： 主打“效率至上”。支持单击单条或框选多条曲线进行批量处理。提供三种智能分布算法：按指定数量均分、按固定等间距排列，以及极具自定义属性的不等间距列表分布。
强悍的技术兼容与底层优化
深度识别： 完美支持直线、多段线、样条曲线等全品类曲线，甚至可直接拾取嵌套在图块或外部参照中的底层曲线。全面兼容所有 UCS 坐标系。
安全省心： 内置图层锁定检测与异常防崩溃保护机制；批量处理经过底层缓存优化，拒绝卡顿；所有操作均支持一键 Ctrl+Z 整体撤销，保证图纸纯净无残留。
这款插件非常适合需要沿道路、景观轮廓或机械复杂轨迹进行图元排布的设计师。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11366.html

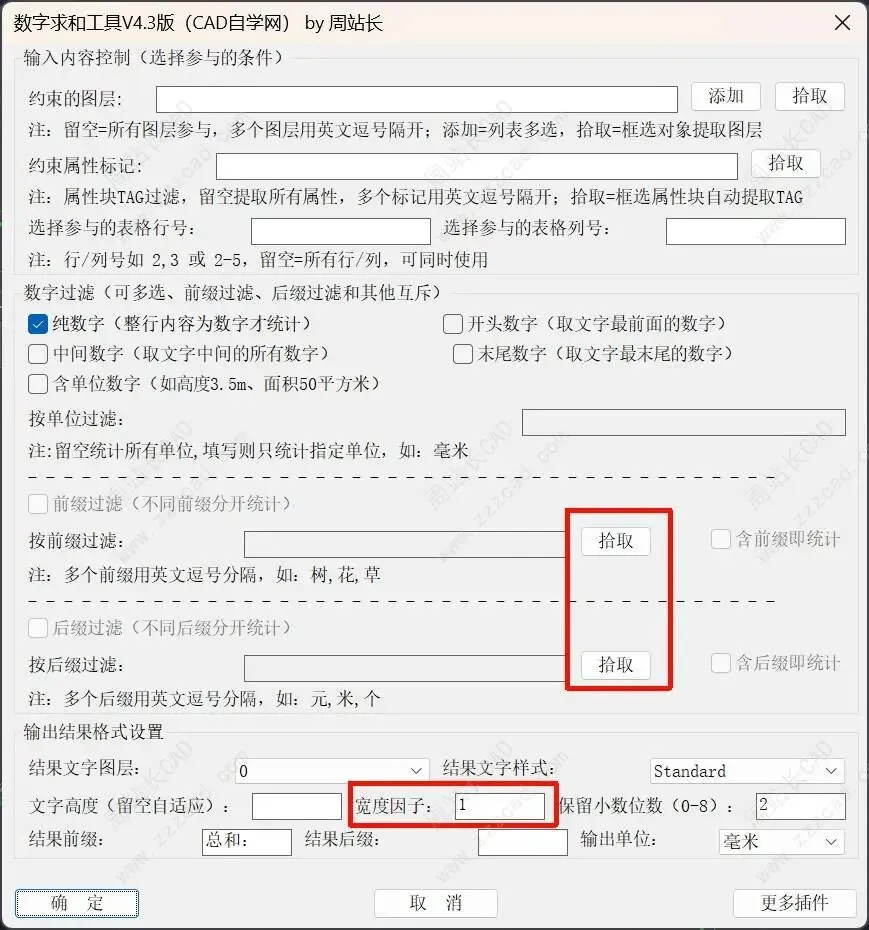

31、CAD数字求和工具V4.3版
插件介绍：告别繁琐的手工计算，通过直观的对话框界面，一键从复杂的图纸中提取、过滤并汇总数字，自动生成统计结果。
三大核心统计模式（按需单选，精准打击）
1、普通常规求和（智能提取，精准去重）
将图纸中散落的数字汇总为一个总和。支持高度自定义的提取规则：
多位置提取：可自由勾选提取纯数字、开头数字、中间数字或末尾数字。
智能上标识别：完美过滤 100²、100³ 等 MTEXT/天正上标，绝不将 100² 误算作 1002。
带单位数字统计：自动识别“数字+单位”（如 高度3.5m、面积120㎡、100℃）。
严格单位过滤：输入“平方米”，程序会自动等价匹配 ㎡、m2、m² 等所有形式，且严格区分平方与立方，确保同类数据精准相加。
2、按“前缀”分类汇总（分组统计）
输入多个前缀（用逗号隔开，如“树,花,草”），也可以自动提取前缀，程序将自动按前缀将数据分组求和，互不干扰。
支持“以该前缀开头”或“包含该前缀即统计”。
结果多行纵向排布，一目了然。
3、按“后缀”分类汇总（后缀提取）
与前缀模式对称，自动提取指定后缀（如“元”、“kg”）前面紧跟的数字进行分类求和。
结果按“数字+后缀”格式纵向输出。
强大的“对象与内容”过滤系统
不需要提前费力整理图纸，在提取阶段即可精准过滤不需要的数据：
图层级过滤：支持输入、添加、拾取对象选择图层，仅统计指定图层上的对象。
块属性 (TAG) 过滤：针对图块，可指定只提取特定标签（如“面积”、“数量”）的属性值，V4.2新增拾取属性标记。
表格行列过滤：原生支持 CAD 表格与天正表格。可输入特定行/列号（支持 2,4 或 2-5 格式），实现精准的单元格区域求和！
兼容万物：支持极广的对象类型
只要是图面上能看到的文字和数据，它几乎都能读懂：
常规对象：单行文字 (TEXT)、多行文字 (MTEXT)、尺寸标注、多重引线。
块与表格：块属性 (ATTRIB/ATTDEF)、块参照 (INSERT)、CAD 原生表格 (ACAD_TABLE)。
原生兼容天正：无需炸开，直接读取天正表格 (TCH_SHEET)、天正单/多行文字、做法标注、引出标注及箭头引注（自动清理天正特殊排版符号）。注：需加载天正环境。
傻瓜式的输出设置与记忆功能
计算完成后，结果自动生成文字插入图纸：
样式自定义：自由指定结果所在的图层和文字样式。
智能字高：文字高度可自定义，留空则自动适配大小，永远保持合适大小。
自定义文字宽度因子：可以手动设置文字宽度因子。
格式控制：支持设置保留小数位数（0~8位），支持自定义结果前缀（如“总和：”）及结果后缀（如米、个）。
单位控制：可以自由选择输出米还是毫米。
贴心记忆：图层、属性过滤、表格行列过滤等设置项跨次调用自动保留，一次设置，一直好用。
无论你是进行工程算量、材料统计还是面积汇总，都能让你在弹指间完成复杂的数据统计，是CAD绘图与算量人员不可或缺的效率利器。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/12183.html

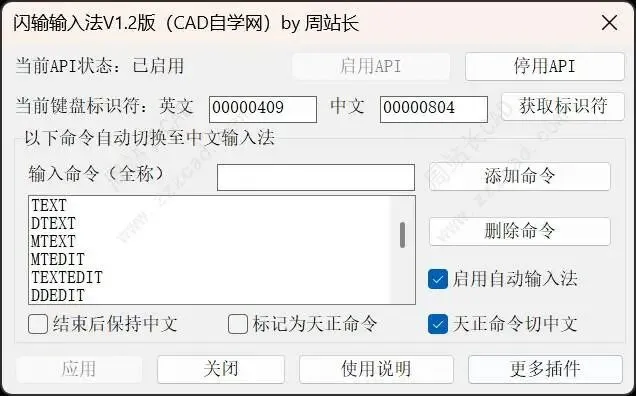

32、CAD闪输输入法V1.2版
核心亮点
1. 智能感应，自动切换输入法
插件基于 CAD 反应器技术，能够监听命令启动、结束、取消和失败状态。进入需要中文输入的命令时自动切中文，退出后自动恢复英文，无需手动干预。
2. 支持 AutoLISP 自定义命令
V1.2 新增对 LISP 自定义命令的支持。比如自己开发的 XRC、ZRC 等命令，加入命令列表后即可自动切中文，解决了 V1.1 中自定义命令加入列表后不生效的问题。
3. 天正命令支持更完善
新增 “天正命令切中文” 总开关，默认关闭。开启后，天正单行文字、多行文字、标注、表格等相关命令可自动切换到中文输入法，并扩充了常用天正命令列表。
4. 每条命令可单独控制
V1.2 支持对命令逐条标记，可单独设置为 “天正命令” 或 “结束后保持中文”。例如在图层管理器中搜索图层、新建图层时，可以设置命令结束后继续保持中文，更适合实际绘图习惯。
5. 图形化配置，操作更直观
命令行输入 SSSRF 即可打开设置界面。可在界面中自由添加、删除、编辑命令，也可以一键获取当前键盘布局标识符，配置过程更简单。
6. 随 CAD 自动启动
插件可一键加入 CAD 启动组，配置一次后，后续每次打开 CAD 自动加载并生效，不需要重复设置。
7. 全架构兼容，运行稳定
插件内置 32 位与 64 位核心组件，可根据 CAD 环境自动适配，支持 Win7 到 Win11 下的 32 位、64 位 AutoCAD。XP 用户如需使用，可自行安装微软 WMF5.1 环境。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/12215.html

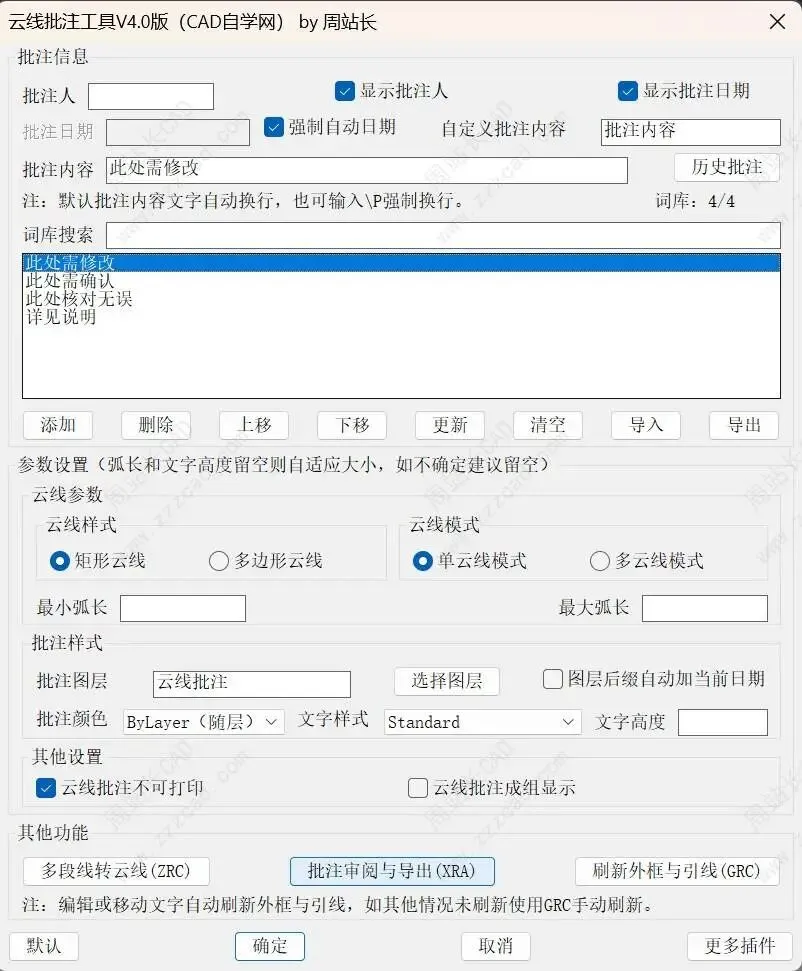

33、CAD云线批注工具V4.0版
插件介绍：云线批注工具 V4.0是一款面向 AutoCAD 图纸审改场景开发的批注辅助插件，集修订云线、批注文字、外框引线、词库管理、批注审阅与导出于一体，适合图纸校审、问题标记、修改意见整理等工作使用。
核心功能
四条命令，各司其职：
- XRC
：主命令，弹出参数对话框，手动绘制云线并自动生成带外框与引线的批注 - ZRC
：将已有的封闭多段线一键转换为云线批注，无需重新描边 - GRC
：修改批注文字后，自动刷新外框与引线位置，保持图面整洁 - XRA
：扫描全图所有批注，支持定位跳转与一键导出为图纸表格
核心亮点
1. 云线批注一体完成输入 XRC 后，可直接绘制矩形或多边形修订云线，并同步放置批注文字、外框和引线，减少反复画线、写字、调整位置的操作。
2. 支持多种批注方式既可以手动画云线，也可以通过 ZRC 将已有封闭多段线转换为云线批注；支持单云线和多云线统一批注，适合不同图纸审改习惯。
3. 批注内容更高效内置批注词库，可添加、删除、搜索、导入、导出常用意见，重复性批注意见无需反复输入，大幅提升审图效率。
4. 后期维护更方便修改批注文字后，可用 GRC 自动刷新外框和引线（V4.0已经支持自动刷新）；通过 XRA 可集中审阅全图批注，并支持定位和导出表格，便于汇总问题清单。
适用场景
适用于设计校审、施工图修改、问题反馈、图纸会审等场景，让 CAD 批注从“手工标记”变成“规范化、可审阅、可导出”的高效流程。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/12199.html

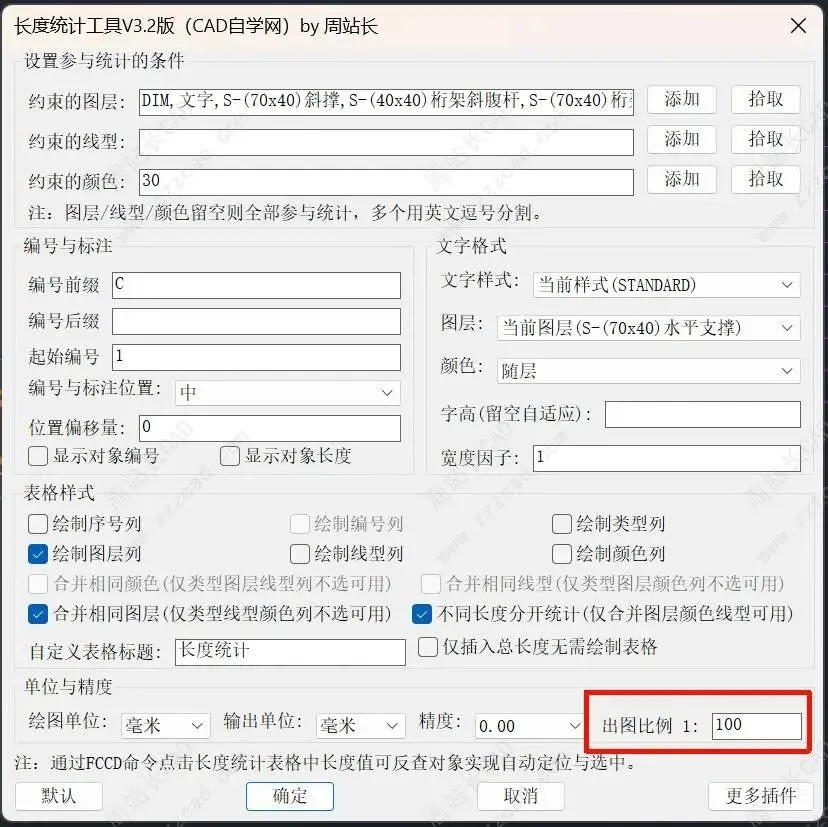

34、长度统计工具V3.2版
插件介绍：长度统计工具 V3.2是一款面向 AutoCAD 的专业长度统计插件，支持对直线、多段线、圆弧、圆、椭圆、样条曲线、多线等常见对象进行快速统计，可按图层、线型、颜色等条件精准筛选，并自动输出统计表格或总长度文字，大幅提升工程量统计效率。
这款插件的核心亮点，主要体现在以下几个方面：
统计对象全面，结果更准确：支持 LINE、LWPOLYLINE、POLYLINE、ARC、CIRCLE、ELLIPSE、SPLINE、MLINE 等多种对象，满足常见图纸长度统计需求。
筛选条件灵活，统计更精准：可按图层、线型、颜色进行约束，支持批量选择和拾取，适合复杂图纸中的分类统计。
标注与表格同步输出：既可生成清晰直观的统计表格，也可直接在图中标注对象编号和长度；若只需结果，还能一键输出“总长”文字。
参数自定义丰富，使用更省心：支持设置绘图单位、输出单位、精度、出图比例、文字样式、字高、颜色、表格标题等内容，并可自动记忆设置，反复使用更高效。
表格输出强大：可自定义标题，选择序号、编号、类型、图层、线型、颜色等列，并支持按颜色、线型、图层合并统计，还可以相同长度单独统计。
根据长度反查对象：通过 FCCD 命令点击表格中的长度数值，即可自动定位并选中对应对象，方便核对与修改。
整体来看，长度统计工具 V3.2不只是简单算长度，而是集“筛选、统计、标注、汇总、反查”于一体，特别适合工程算量、线缆统计、道路管线、图纸复核等高频 CAD 场景。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/12167.html

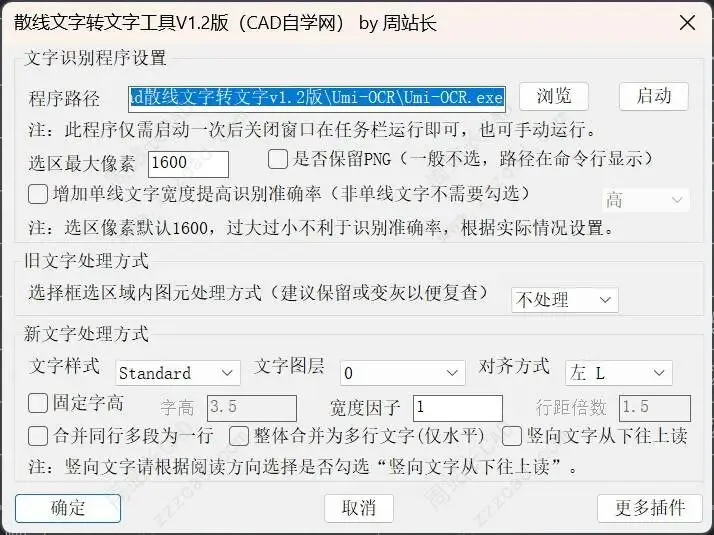

35、CAD散线文字转文字工具V1.2版
插件介绍：是一款专为解决CAD中文字被打碎成线条、变相为图片或无法编辑等问题而设计的高效生产力工具。它巧妙地结合了本地OCR（光学字符识别）技术，能将“死图元”瞬间还原为可自由编辑的真实文字。
核心功能与亮点：
极简操作，精准转换：启动命令后，只需框选目标区域并指定插入点。插件会自动在后台输出高清图像，调用本地Umi-OCR（github爆火OCR识别开源软件）进行极速离线识别，最后将解析出的文字按真实坐标精准写回CAD模型空间。
智能排版，告别错位：支持同行文字自动合并，或整体合并为多行文字（MTEXT）。内置强大的“固定字高+行距”重排算法，能统一水平基准，彻底解决因OCR识别带来的文字阶梯式错位。当单行文字过宽时，还能智能压缩字宽以完美契合原图比例。
高度自定义的文字样式：用户可在面板中自由设置新文字的图层、样式、字高、对齐方式等属性，甚至支持让文字方向自动跟随UCS坐标系。
贴心的原图处理机制：转换完成后，原有的散线图元可根据需求设置为“全部变灰”（方便对比校对）、“直接删除”（保持图面整洁）或“不作处理”。
总之，该插件配置灵活、运行独立且无需联网，完美打通了“图形到文本”的壁垒，是广大设计师与工程人员处理图纸“死文字”的必备利器。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/12147.html
36、CAD面积统计工具V3.0版
插件介绍：面积统计工具V3.0 是一款面向 AutoCAD 图纸面积统计的实用插件，支持对填充、面域、多段线、圆、椭圆、样条等对象进行面积识别、编号标注和表格输出。用户只需输入快捷命令 ZMJ，即可打开设置界面，按需选择对象类型、单位精度、编号规则和表格样式，快速完成面积统计工作。
核心亮点
1、支持多类对象统计可统计填充、面域、闭合多段线、圆、椭圆、样条等常见面积对象，适合建筑、装饰、园林、市政等图纸场景。
2、提供两种统计方式。
一是"对象方式"，直接框选或点选已有图形，稳定可靠，推荐优先使用；二是"点取方式"，在封闭区域内点击，自动生成临时边界并计算面积，适合没有现成边界对象的场景。
3、自动编号与标注。
每个统计对象可自动生成编号和面积标注，支持自定义前缀、后缀、起始编号，标注位置可选上、中、下或手动指定，灵活适配各种图面布局。
4、表格输出功能丰富。
采用线条+文字绘制表格，兼容性好。可选输出序号、编号、类型、图层、颜色、图例、填充名称等列，并支持按图层、颜色、填充图案进行合并统计。也可选择仅输出总面积，不生成明细表格。
5、新增图层与颜色统计新增“图层列”“颜色列”，可直接输出对象所在图层和颜色信息，并支持按相同图层、相同颜色合并统计，分类更清晰。
6、填充图案分类更方便仅统计填充时，可输出图例、填充名称，并支持合并相同图案，适合铺装、绿化、材料分区等面积汇总。
7、表格面积可反查定位使用 FCMJ命令点选表格中的面积文字，即可自动选中并缩放定位到对应对象，检查和复核更高效。
8、单位换算灵活。
支持毫米/米绘图单位，输出可选平方毫米、平方米、亩、公顷，精度 0~8 位小数可调。
9、兼容 UCS 旋转场景修复 UCS 非世界坐标时的标注、表格、图例偏移问题，文字可跟随当前 UCS 方向输出，复杂图面使用更稳定。
适用场景
CAD面积统计工具V3.0特别适合需要按区域、图层、颜色、填充图案进行面积统计的 CAD 用户，可大幅减少人工测量、手动汇总和反复核对的工作量。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11955.html

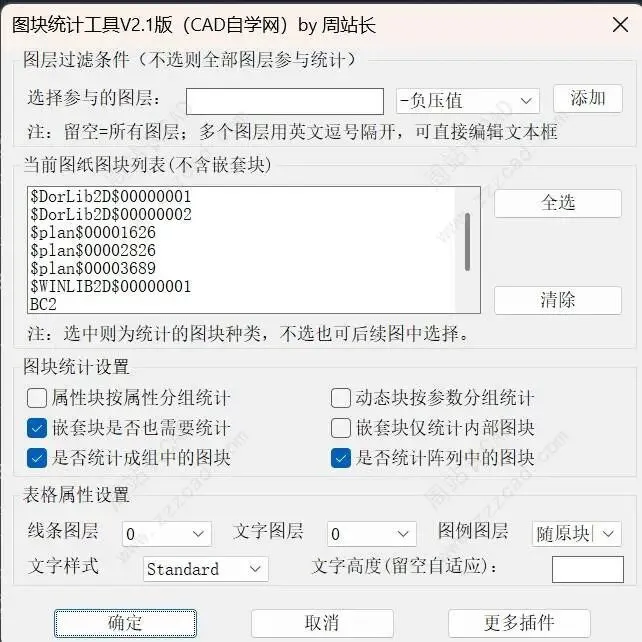

37、CAD图块统计工具V2.1版
插件介绍：是一款专为工程算量与图纸盘点打造的提效神器。它能帮助用户快速、精准地统计各类图块数量，并一键生成包含“缩略图”的可视化数据表格。
新版核心亮点如下：
统计范围更灵活： 在原有的矩形框选基础上，新增“封闭多段线多边形”选择功能，轻松应对不规则区域的精准统计。
多维精准过滤： 支持通过下拉或输入指定“参与图层”（留空则全选）；同名图块还能根据“属性”或“动态参数”进行精细化分组，告别混淆。
无惧复杂嵌套： 具备强大的深度扫描能力，完美识别动态块、嵌套块、关联阵列以及编组中的图块。并提供“嵌套块”和“阵列/编组”的独立统计开关，算多算少由你决定。
智能表格输出： 统计完成后，自动生成由线、文字与块参照缩略图组成的直观表格。新版加入了“序号”列，支持自定义字高（表格和图例会随字高自动等比缩放），且图例图层可完美继承原块属性。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11673.html
38、T型半圆连接插件（钣金打破口）
插件介绍：它可以将严格90°垂直的 T 型线段交点，一键转化为特定半径的“半圆连接”（弧面自动朝向 T 型茎干），并同步完成原线条的精准修剪与打断。
突出亮点
智能识别，拒绝误伤：精准锁定 T 型拓扑结构，自动跳过十字交叉（+型）、L 型转角及非垂直交点。
兼容性强，无缝衔接：支持直线和多段线，生成的半圆完美继承原线条图层。
极简操作，高效批量：告别繁琐的手动画弧与修剪，只需“框选对象 ➔ 输入半径”两步，即可瞬间完成海量节点处理。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11484.html
39、CAD二维多段线转多段线
插件介绍：一键将旧版“重型多段线（POLYLINE）”转换为高效的“轻量多段线（LWPOLYLINE）”。在显著减小图纸体积、提升运行速度的同时，确保图形数据100%无损还原。
【功能亮点】
属性全继承： 完美保留图层、颜色、线宽、圆弧凸度及闭合状态。
智能宽度补偿： 内置“三级回退”策略，彻底解决拟合曲线转换后线宽丢失、变细的问题。
多场景适配： 支持普通段、圆弧拟合及样条拟合；可自动过滤3D实体。
灵活标高： 支持保留原Z轴高度或一键归零。
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11470.html
40、CAD曲线转多段线插件
插件介绍：一键将图纸中的圆、圆弧、椭圆和样条曲线精准转换为多段线，精度高、顶点少。
核心亮点：
完美还原，拒绝“折线感”： 针对圆和圆弧，插件采用原生的圆弧参数进行无损转换，100%保持完美的数学弧度，绝对不会变成一段段的直线，且顶点数量极少。
智能拟合，顶点少且平滑： 针对复杂的椭圆和样条曲线，插件采用了高级的“圆弧拟合”技术。它能聪明地找到误差最大的地方进行细分，用最少的顶点和弧线组合来逼近原图，让转换后的线条既平顺又不会让图纸变得卡顿。
傻瓜式操作，一键搞定： 输入命令 C2P，支持全图自动转换或手动框选。您不需要纠结转换精度该填多少，插件会根据图形尺寸自动推荐最佳容差，直接按回车就能得到完美结果！
最新版下载链接（链接内含使用教程）：
https://www.zzzcad.com/autocadchajian/tycadcj/11461.html
注：以上插件如果是CAD自学网会员可免费下载，下载链接：
https://www.cadzxw.com/special/zzzyccj，之前购买过某个插件不是最新的，可直接去原链接更新，或者对应插件下载链接私信我你的支付订单里面商户单号，我发你最新链接。
加入CAD自学网会员以上插件免费下载：点击加入
↓↓关注并星标，跟周站长学CAD↓↓
网站会员点击“阅读原文”获取插件
