机器视觉康耐视VisionPro多模板匹配工具(二)

机器视觉康耐视VisionPro多模板匹配工具（二）

多模板匹配工具（CogPMAlignMultiTool）理论

运行时参数详细

CogPMAlignMultiTool的运行时参数是CogPMAlignRunParams的扩展，使所有CogPMAlignTool搜索功能都可用。CogPMAlignRunParams

作为CogPMAlignMultiRunParams类的属性公开，并且使用相同的值来定位所有模式。

其他的多模型运行时参数如下：

ØRuntimeMode-一种模式，用于指定将对队列中的模式执行的搜索类型。

ØStopSequentialThreshold-一个阈值，用于控制顺序搜索的停止条件。

ØReportResultsFromOnePatternOnly-一个布尔值，用于选择返回的结果是否来自单个模式。

ØUseXYOverlapBetweenPatterns-是否在模式之间使用CogPMAlignRunParams的XYOverlap的布尔值。

定位每个模式返回的结果由CogPMAlignMultiTool处理。这意味着返回的结果数可能大于roximateNumbertofind，并且结果可能包含得分小于AcceptThreshold的结果。

运行模式

Multi-Model在4种不同的操作模式下运行，以提高搜索效率。

顺序的

在顺序模式下，模式以预定义的顺序（队列）运行，直到满足停止条件为止。当使用以下条件从单个模式中找到足够的结果时，将满足停止条件：

Ø每个结果的分数必须大于或等于StopSequentialThreshold。

Ø找到的结果总数必须大于或等于roximatenumbertofind。

返回的结果将取决于ReportResultsFromOnePatternOnly值以及是否满足停止条件。下表描述了结果：

为了说明运行时参数之间的交互，可以考虑以下示例：

Ø多模型工具包含2种训练有素的图案：一个圆形和一个正方形。

Ø队列顺序是在正方形之前尝试圆形。

Ø运行时图像具有三个圆圈和五个正方形。

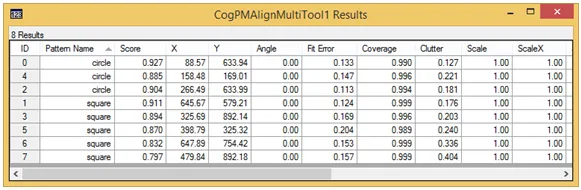

1.如果ReportResultsFromOnePatternOnly设置为false并且满足了停止条件，则返回累积结果。

停止条件指定如下：

Øroximatenumbertofind设置为4。

ØStopSequentialThreshold设置为默认值0.5。

以下结果处理如下：

Ø第一个模式“圆圈”不符合停止条件的两个标准：不满足roximateNumberToFind ==4。

Ø第二个模式满足停止条件，因此搜索停止。

Ø返回累积的结果。

2.在将ReportResultsFromOnePatternOnly设置为false且不满足停止条件的情况下，将返回得分最高的模式的结果。

停止条件指定如下：

Øroximatenumbertofind设置为4。

ØStopSequentialThreshold设置为0.98。

以下结果处理如下：

Ø第一个模式“圆圈”不符合停止条件。

Ø第二个模式“正方形”不满足停止条件。

Ø圆的得分高于方形，因此返回“圆”的结果。

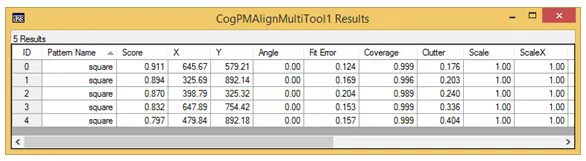

3.在将ReportResultsFromOnePatternOnly设置为true并满足停止条件的情况下，将返回满足停止模式的结果。

停止条件指定如下：

Øroximatenumbertofind设置为4。

ØStopSequentialThreshold设置为默认值0.5。

以下结果处理如下：

Ø第一个模式“圆圈”不符合停止条件：不满足roximateNumberToFind == 4。

Ø第二个模式满足停止条件，因此搜索停止。

Ø返回“正方形”模式的结果。

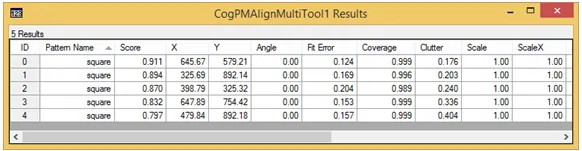

4.在将ReportResultsFromOnePatternOnly设置为true且不满足停止条件的情况下，将返回得分大于或等于AcceptThreshold的结果最多的模式。如果出现平局，则将返回单得分最高的模式的结果。

停止条件指定如下：

Øroximatenumbertofind设置为4。

ØStopSequentialThreshold设置为0.98。

以下结果处理如下：

Ø第一个图案“圆圈”不满足停止条件（找到3个）。

Ø第二个模式“正方形”不满足停止条件（在StopSequentialThreshold下找到4个）。

Ø由于存在更多的结果，因此返回“正方形”模式的结果。
