半导体离线AI应用系列(三) 跨时钟域隐患实时检测

那些藏在代码里、可能在流片后随机死机的致命bug，AI如何帮你提前发现

一个缺少两级同步器的信号，可能让芯片在特定工况下偶发性死机。这种bug在仿真阶段很难复现，等流片后才发现，代价是数千万。

跨时钟域问题——工程师习惯叫它CDC——是芯片设计中最隐蔽、最危险的隐患之一。

语法错误会在编译时直接报错，功能错误会在仿真时暴露，但CDC问题往往不会立刻显现。它可能只在某个特定的时钟相位差、某个极端温度下、某次信号跳变的边缘才会触发故障。在仿真中跑一万次，可能只失败一次；在实验室测试时，可能测一周都没问题；等芯片装到终端产品里，用户偶尔遇到死机、重启，却找不到原因。

这种bug的可怕之处在于：不是有没有问题，而是问题什么时候被触发。

传统CDC检查工具需要在代码完成后手动启动，跑几十分钟甚至几小时出报告。很多工程师为了赶进度会跳过这一步，或者只跑最简单的检查。离线AI的做法不同：它把CDC检查嵌入到日常编码中，保存即扫描，2-3秒反馈结果，把隐患消灭在写入代码的那一刻。

一、CDC问题最典型的三种场景

先看最简单的：单比特信号的跨时钟域同步。

当一段信号从一个时钟域进入另一个时钟域时，直接使用这个信号去驱动目标时钟域的寄存器，会产生亚稳态风险。标准做法是加两级同步器（两个背靠背的寄存器）。但工程师写代码时很容易漏掉这第二级——写了一个同步器就觉得够了。

AI检测到跨时钟域赋值时，会检查同步器级数。如果只有一级，立即标黄提示：“该跨时钟域信号仅有一级同步器，建议增加第二级。点击自动添加。”工程师点一下，AI就在中间插入一个寄存器，两秒钟完成。

更复杂的是多比特信号之间的握手。

比如两个模块之间需要传输一组数据，不能用简单的同步器（因为多比特信号同步后可能产生“毛刺”），必须用握手协议或异步FIFO。工程师可能简化成直接同步多个控制信号，导致数据错乱。

AI会分析信号之间的关联性。

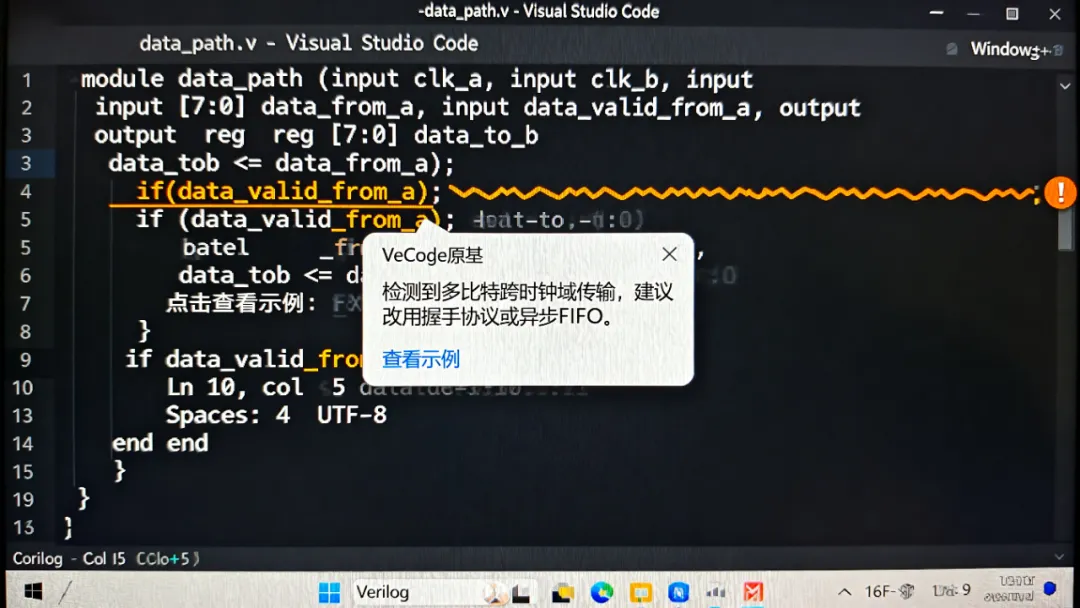

如果检测到一组数据总线和控制信号同时跨时钟域，但没有使用握手或FIFO，立即警告：“检测到多比特跨时钟域传输，建议改用握手协议。点击查看示例。”它不会自动改（因为逻辑较复杂），但会给出标准模板，工程师照着填即可。

最头疼的是异步FIFO的格雷码指针问题。

异步FIFO是跨时钟域数据传输的常用方案。它的读写指针需要在不同时钟域之间传递，通常用格雷码编码，保证每次只有一位变化。工程师可能图省事直接用二进制指针，或者格雷码转换逻辑写错，导致指针错误、FIFO溢出或读空。

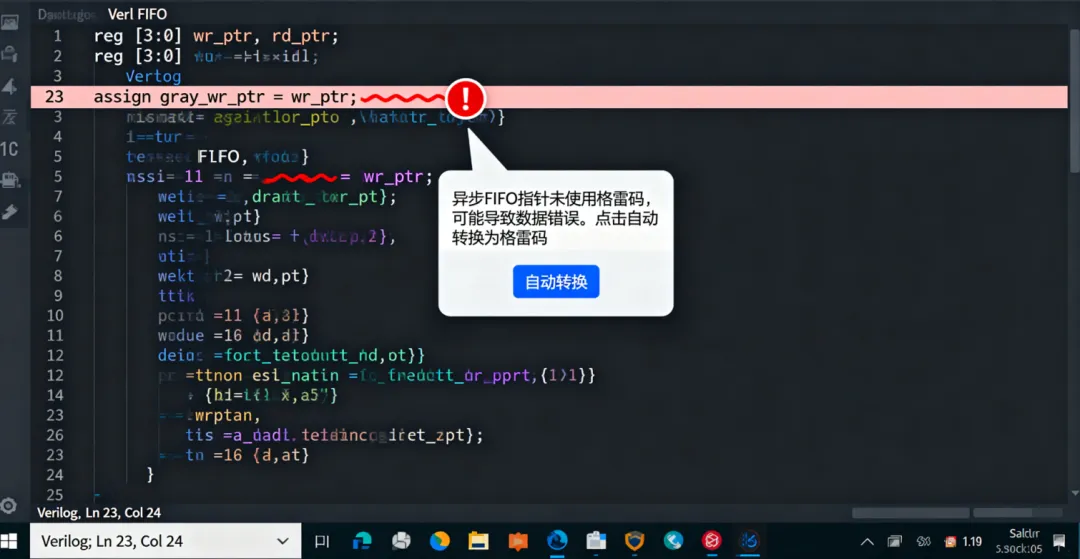

AI检测到异步FIFO结构后，会自动检查指针编码方式。如果发现没用格雷码，或者格雷码转换逻辑不完整，立即标红（此处算严重问题）：“异步FIFO指针未使用格雷码，可能导致数据错误。点击自动转换。”AI会重写指针生成和同步逻辑。

二、离线AI怎么做到实时检测

传统CDC工具的检查是“离线批量跑”——工程师写完代码，手动启动工具，等报告。离线AI的做法是：每一次保存代码，自动触发一次增量式CDC分析。

它不是每次跑全量的完整检查（那样也要几分钟），而是只分析当前修改的模块以及受影响的跨时钟域路径。因为大多数修改只影响局部，AI可以复用之前的分析结果，只更新变化的部分。所以才能在2-3秒内给出反馈。

AI内置了轻量级的CDC规则引擎，覆盖最常见的几十种跨时钟域模式：同步器级数、握手协议完整性、FIFO格雷码、脉冲同步器、数据使能同步等。对于标准模式，AI可以直接给出修复代码；对于复杂场景，AI会标记位置并给出参考文档链接（本地文档，不联网）。

三、传统CDC工具的尴尬

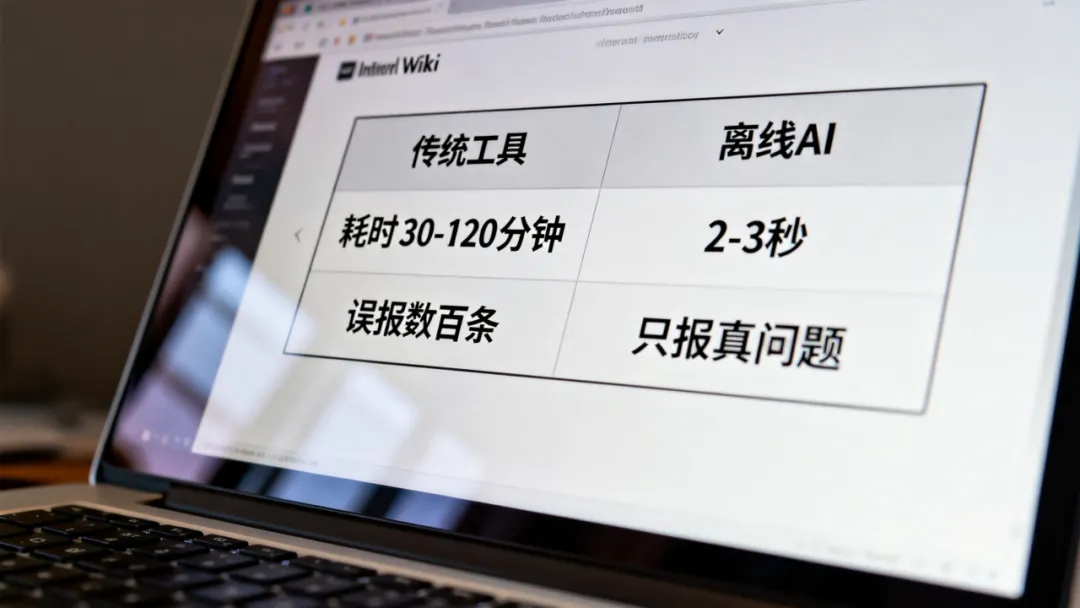

工程师不是没有CDC工具。SpyGlass、Questa CDC这些商业工具很强大，但有两个现实问题：

1.跑一次太慢

跑一次太慢。中等规模的设计，完整CDC分析至少半小时。没人会在每次保存代码后跑一遍。结果就是：等到项目后期才跑，发现问题已经晚了——改一个同步器缺级，可能要重做时钟树综合，延误几周。

2.误报太多

一次跑出几百条警告，工程师翻都翻不过来。很多警告是工具过度敏感——理论上存在风险，但实际从来没出过问题。工程师看多了，就习惯了忽略，直到真的bug出现。

离线AI的思路不一样：不追求全面，追求及时。

它只检查最常见的几十种CDC模式——同步器缺级、握手不完整、格雷码错误——这些覆盖了80%以上的真实故障。每次保存代码，2-3秒扫完，有问题当场标出来，没问题不打扰。

它不是替代专业CDC工具，而是当你的“第一道防线”。大多数问题在编码阶段就被清掉了，等到项目后期跑全量CDC时，你会发现报告干净了很多，只有少数几个复杂问题需要人工分析。

一句话：慢工具用来做最终验收，快工具用来做日常巡检。离线AI就是那个快工具。

四、一个真实项目的效果

某公司一个蓝牙芯片项目，在部署离线AI CDC检查前，流片前最后一轮CDC分析发现了7处严重问题，导致重新做时钟树综合，延期三周。部署后，同样规模的项目，CDC问题在编码阶段就被逐步发现和修复，最后一轮分析时只有2处轻微问题，无延期。

团队统计了数据：使用离线AI后，CDC问题从“综合阶段发现”提前到了“编码阶段发现”，平均每个问题的修复成本从4小时降到了10分钟。更重要的是，再也没有出现过因为CDC问题导致的流片后故障。

五、一位工程师的体会

“以前我最怕CDC问题。不是你写错了，而是你不知道哪里写错了。一个信号少一级同步器，仿真跑一百遍都不出错，等芯片回来，客户一跑高低温就死机。那时候查原因，要从几百个跨时钟域路径里一个一个排查，两周能定位就不错了。现在AI每天帮我盯着，有问题当场告诉我在哪一行，还告诉我怎么改。说实话，我不是怕修bug，我是怕不知道有bug。”

系列文章回顾

《半导体离线AI应用系列（一）离线AI让芯片代码的语法错误无处遁形》

《半导体离线AI应用系列（二）公司设计规范自动校验》

下期预告

下一篇，我们将聊历史模块智能检索与复用——面对公司几十年积累的“设计金矿”，离线AI如何帮工程师在几秒内找到最合适的模块，不用重复造轮子。

本文为半导体离线AI应用系列的第三篇。内容基于行业通用实践，不涉及具体公司数据。
