让临床医生勾画的 mask 数据,更漂亮地展示出来

临床医生手工勾画的器官、病灶、血管、肌肉和其他结构 mask,本身很有价值。这个工具的目标,是把这些多标签 mask 快速转换成更直观、更美观、更适合汇报和交流的 2D/3D 展示结果。

适合:课题汇报、论文配图、组会展示、公众号展示、分割结果质控。

一、它解决什么问题?

·把原始 CT/MR 图像和多标签 mask 叠加显示,快速核对边界和标签。

·不同标签自动使用不同颜色,便于区分器官、血管、病灶或肌肉结构。

·支持 2D 预览、内嵌 3D、HTML 三维展示和 3D Slicer 加载。

·同一套流程可迁移到不同部位,不局限于单一器官。

二、核心展示效果

下面 4 张图集中展示完整流程:2D 叠加、软件内 3D、HTML 三维预览、Slicer 加载。

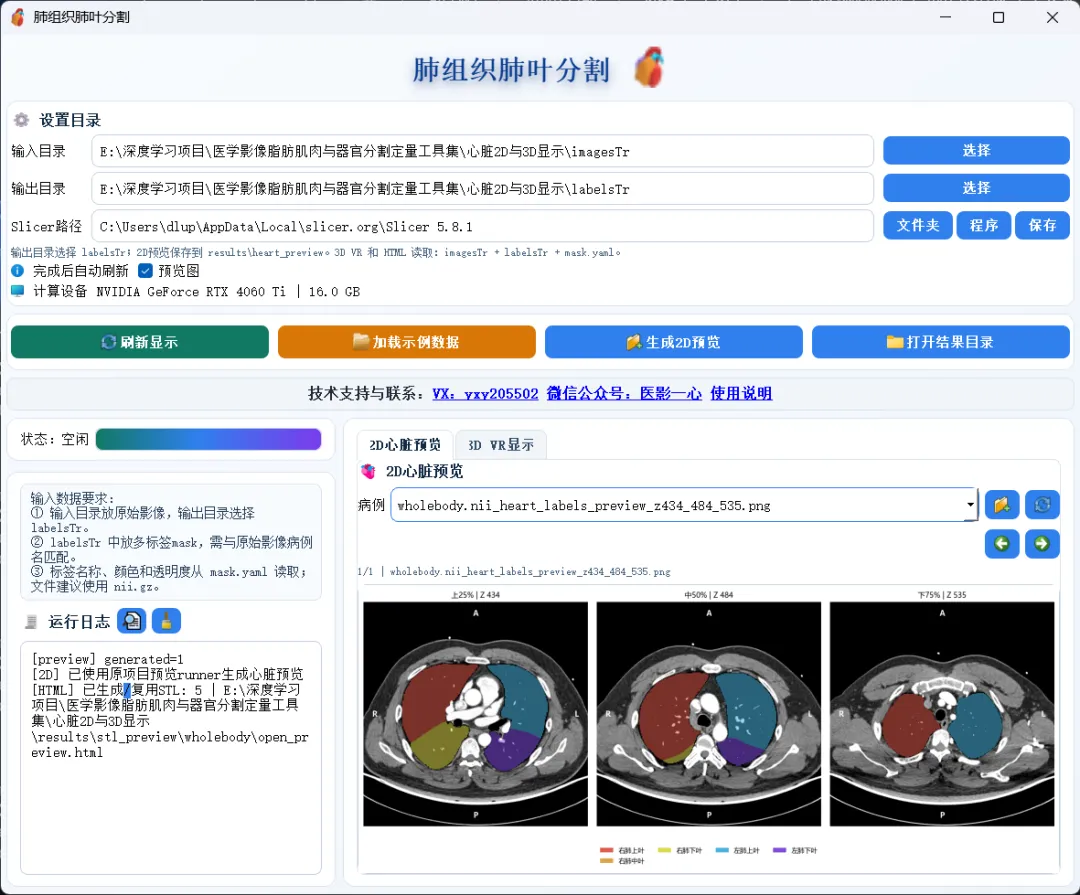

2D 叠加预览

内嵌 3D VR

HTML 三维展示

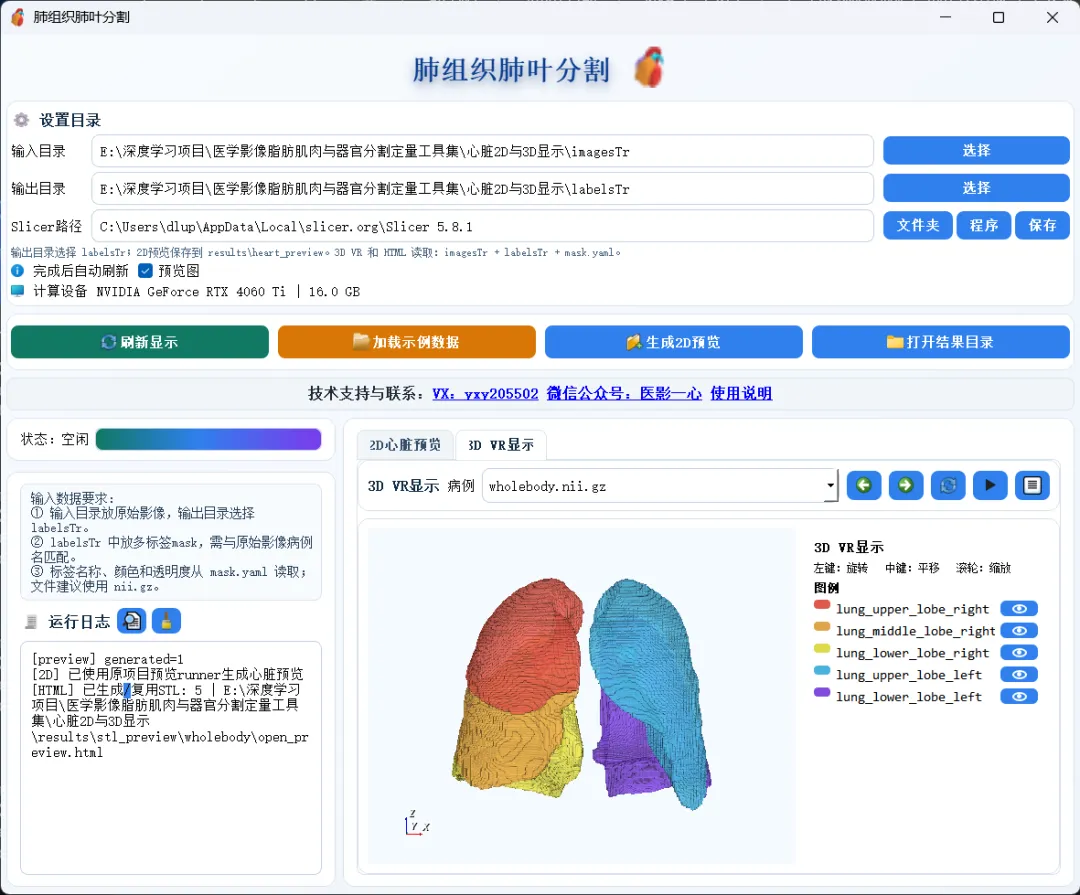

3D Slicer 加载

三、不同部位都可以展示

只要提供原始影像、同名 mask 和标签配置文件,就可以用于肺、腹部血管、脊柱、心脏等不同部位。下面按部位集中展示全部案例图。

心脏

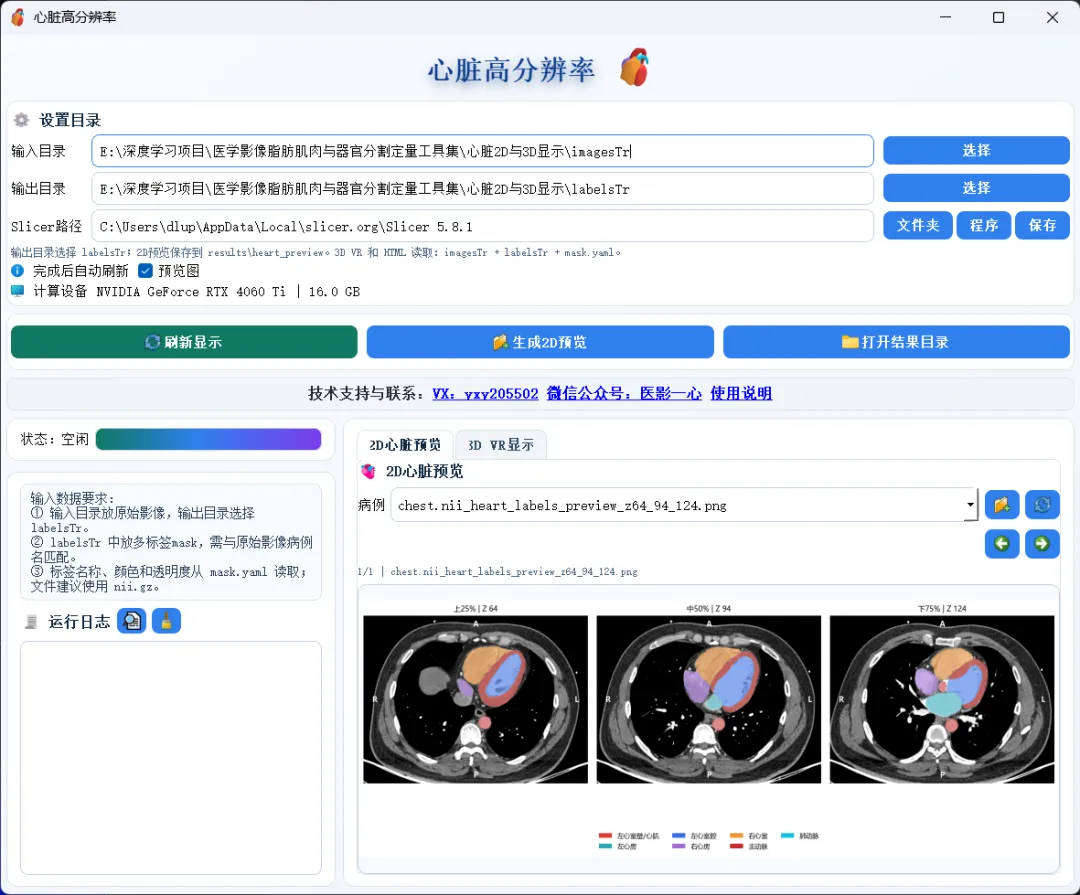

心脏 2D 叠加预览

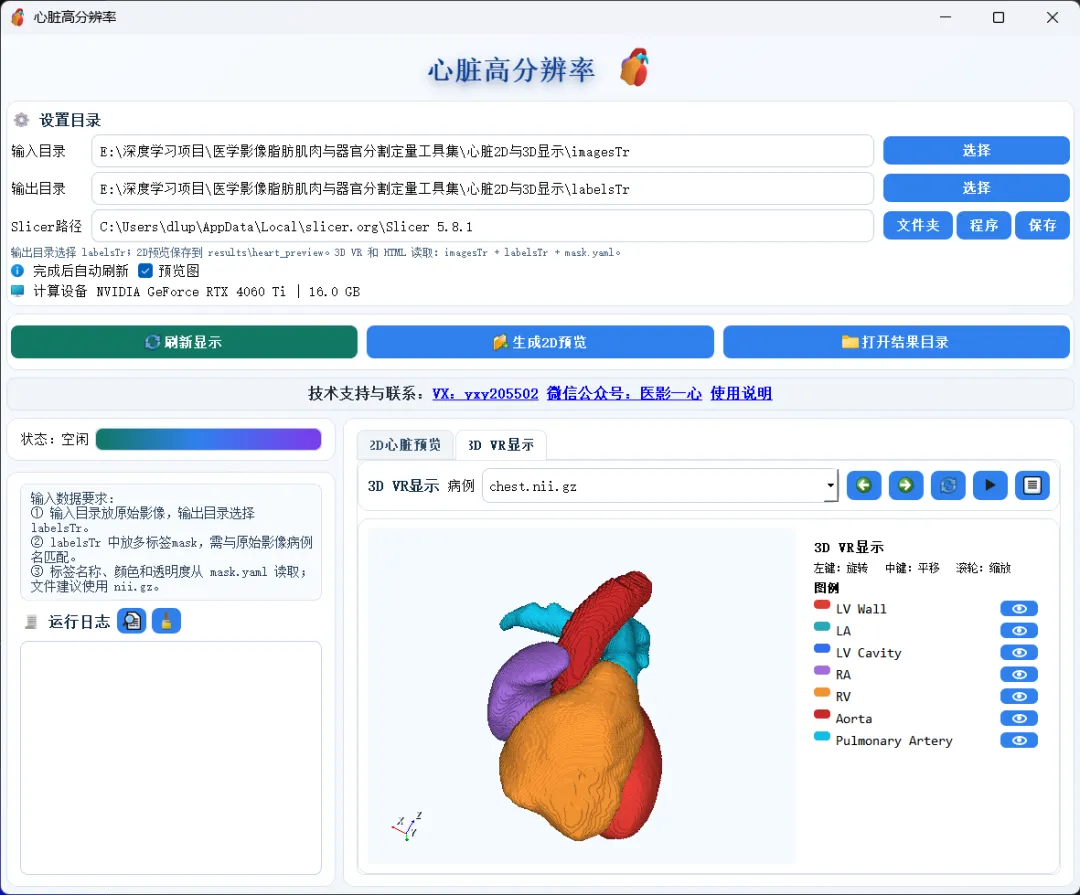

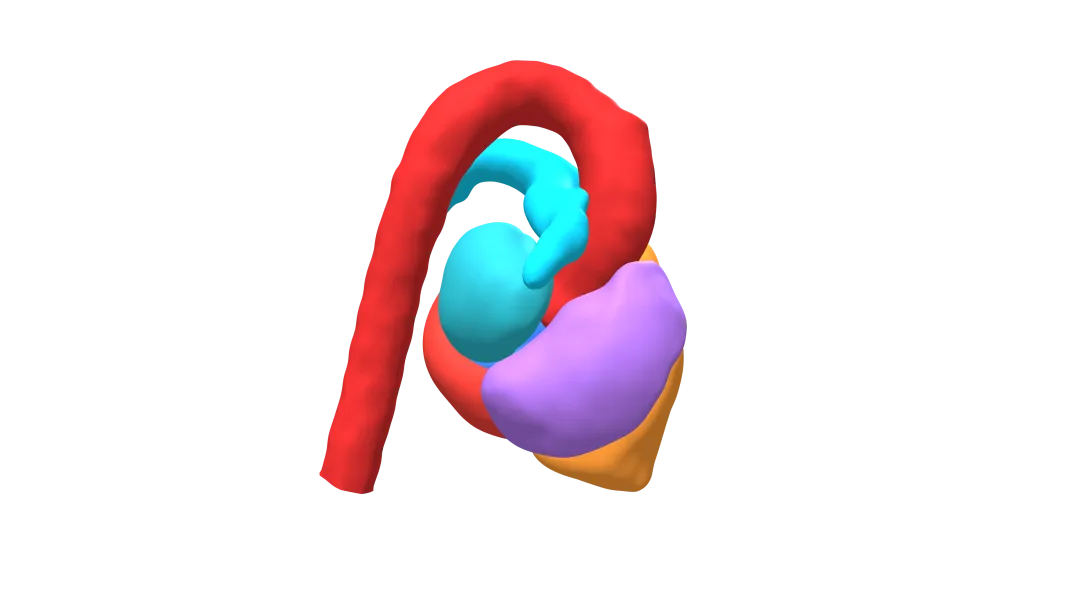

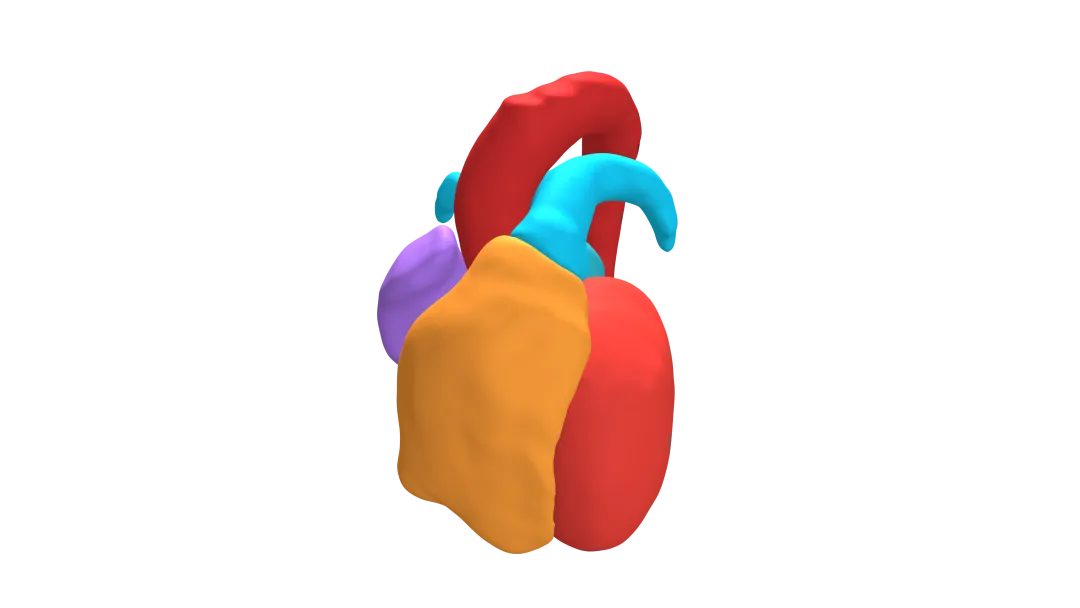

心脏内嵌 3D 显示

心脏 HTML 三维展示

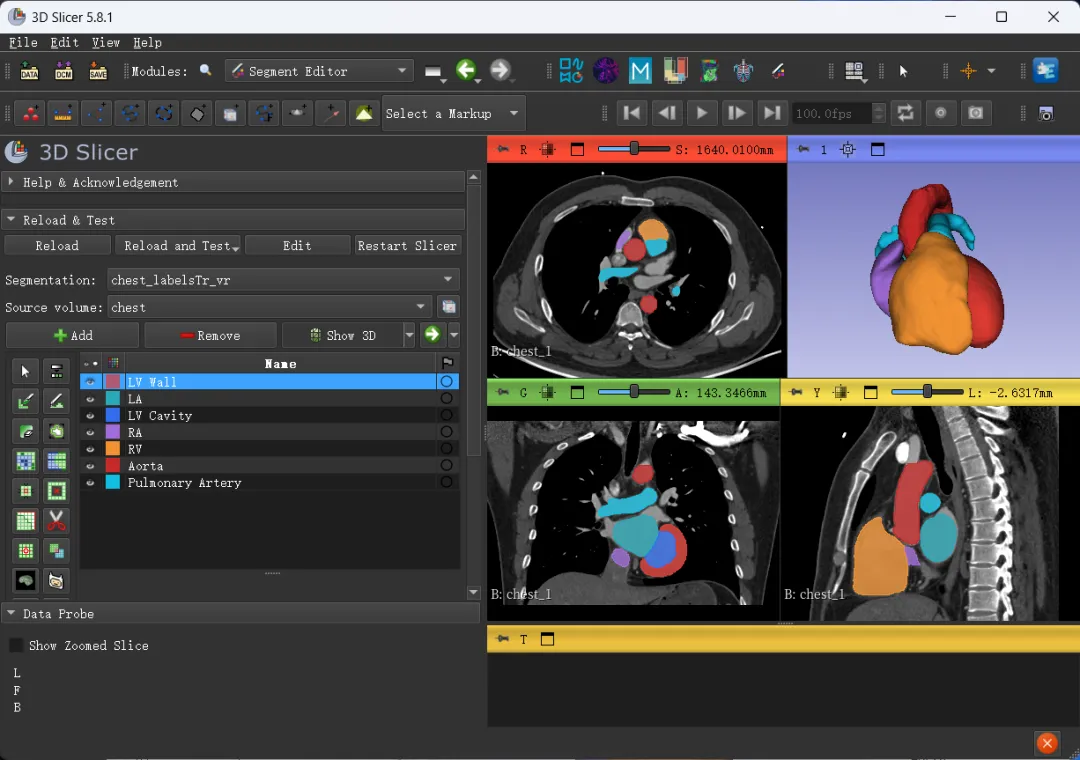

3D Slicer 加载效果

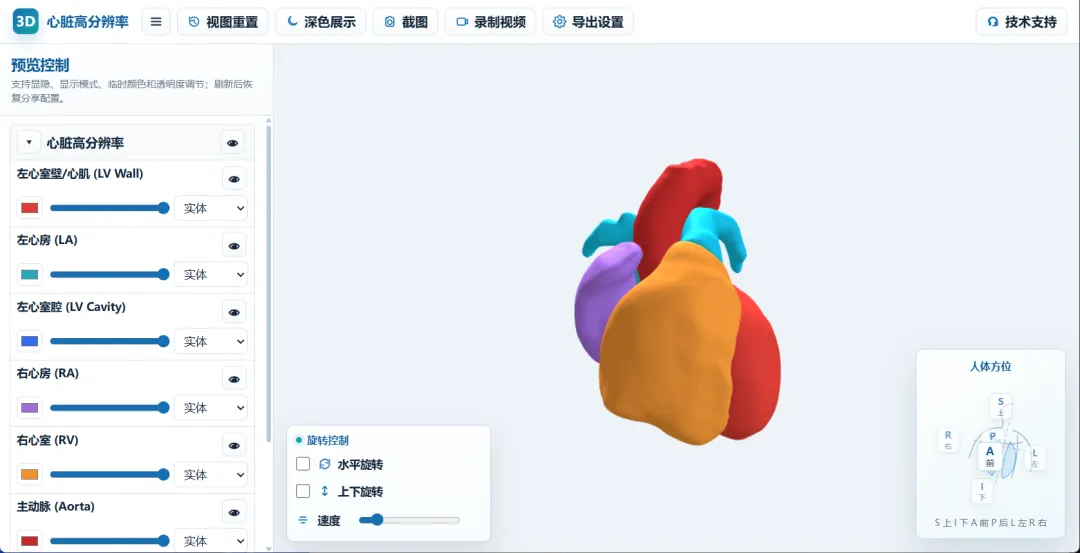

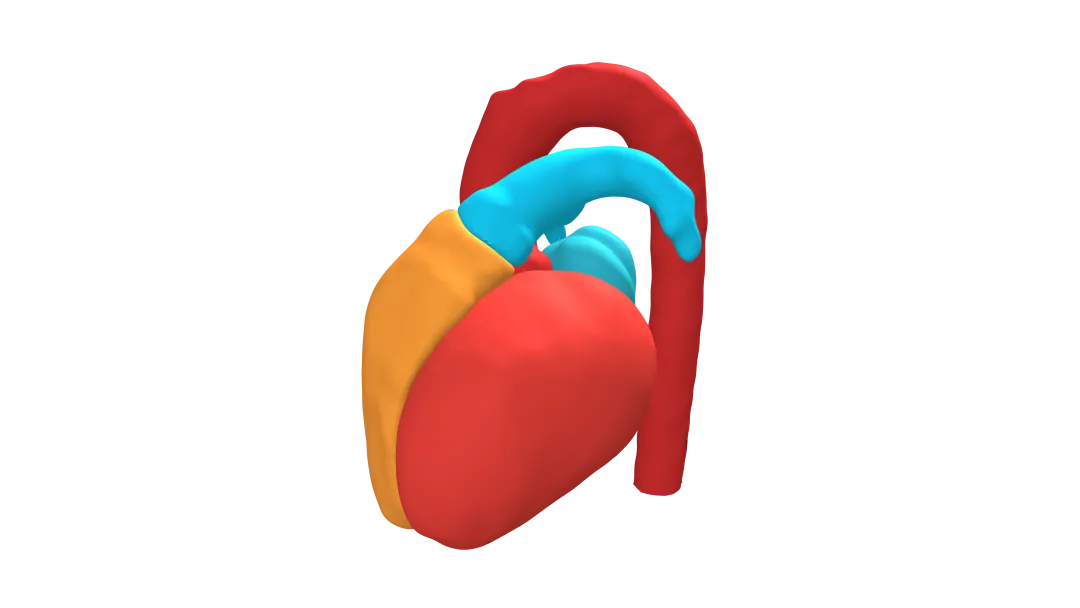

心脏高分辨展示 1

心脏高分辨展示 2

心脏高分辨展示

肺组织

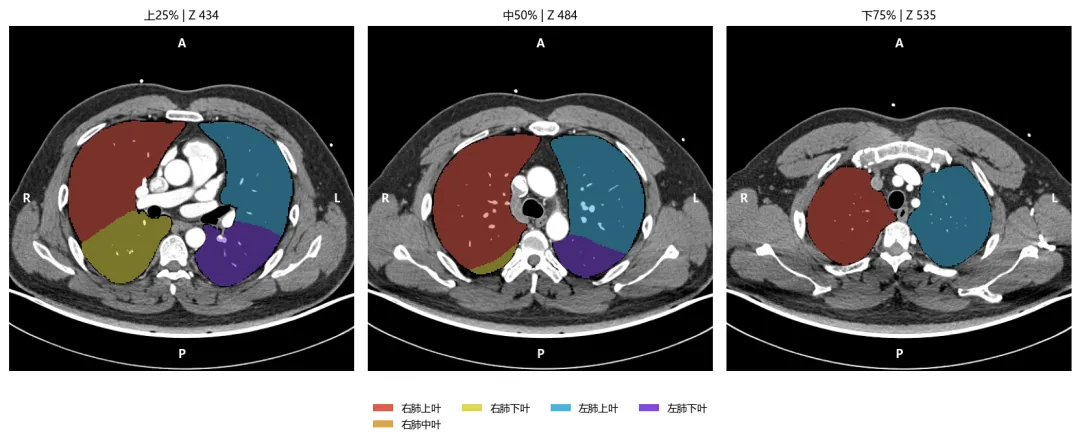

肺叶 2D 多层面预览

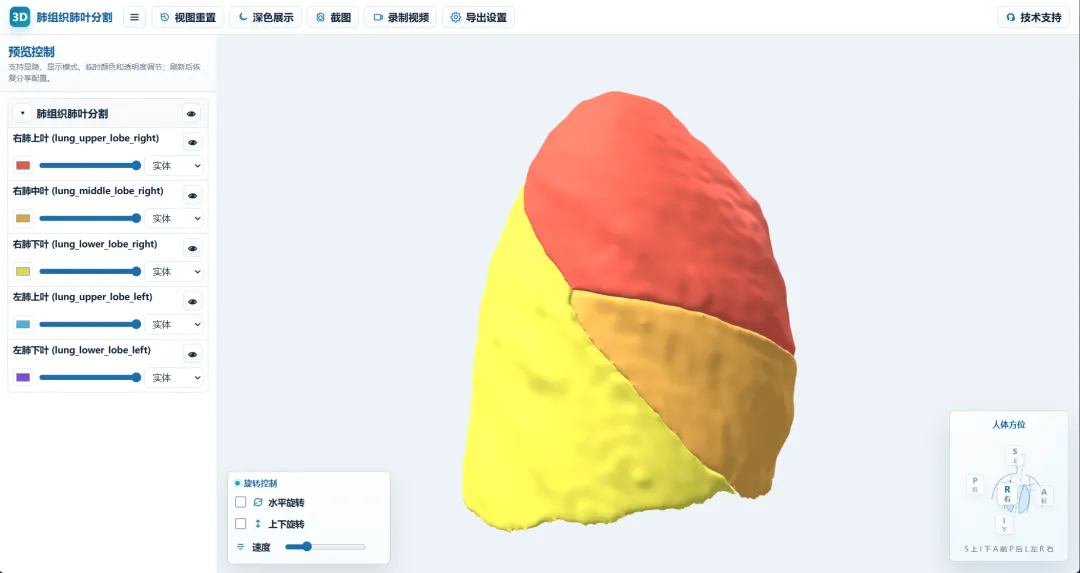

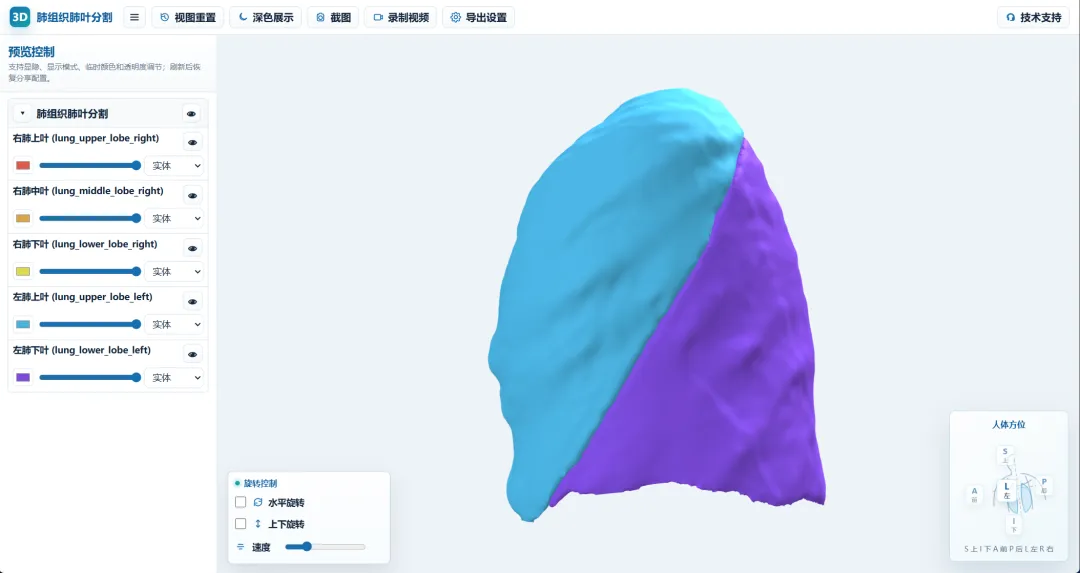

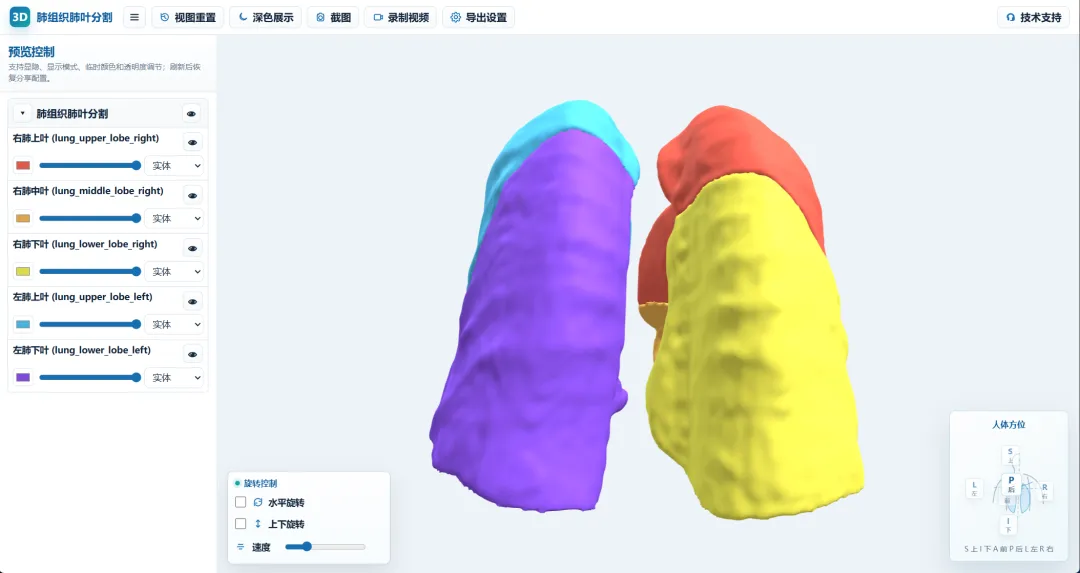

肺叶 3D 展示 2

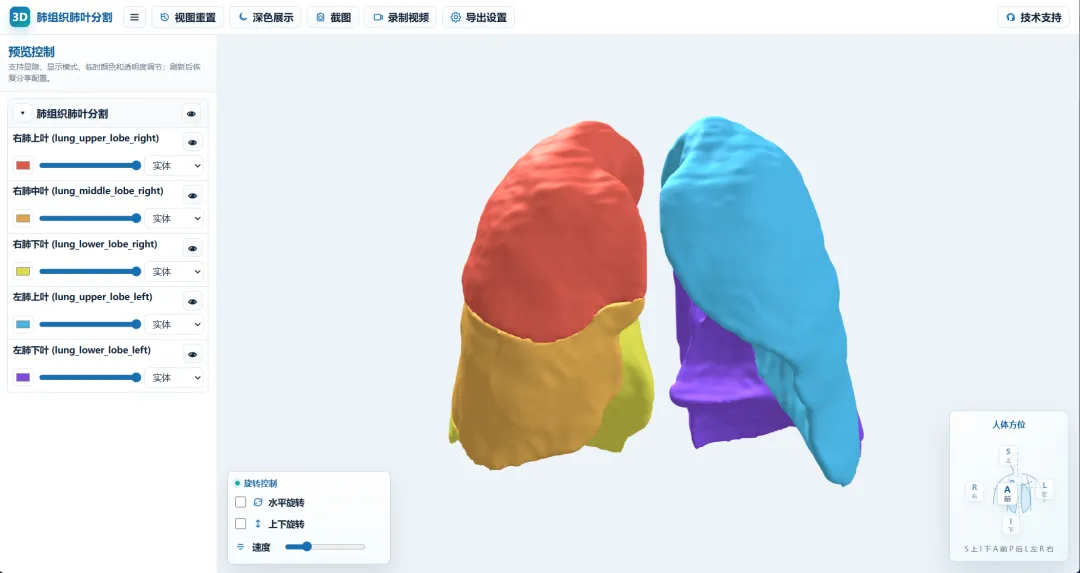

肺叶 3D 展示 3

肺叶 3D 展示 4

肺叶 3D 展示 5

肺分割流程界面 6

肺分割流程界面 7

腹部血管

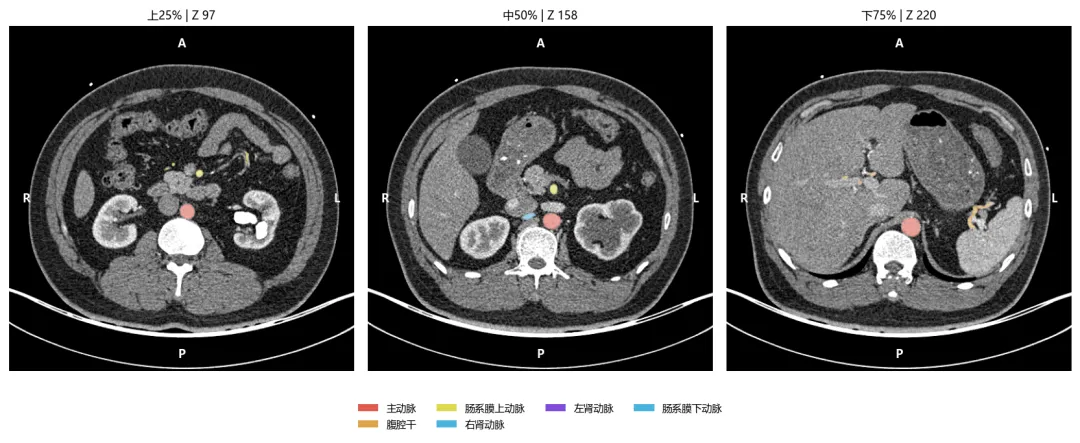

腹部血管 2D 预览

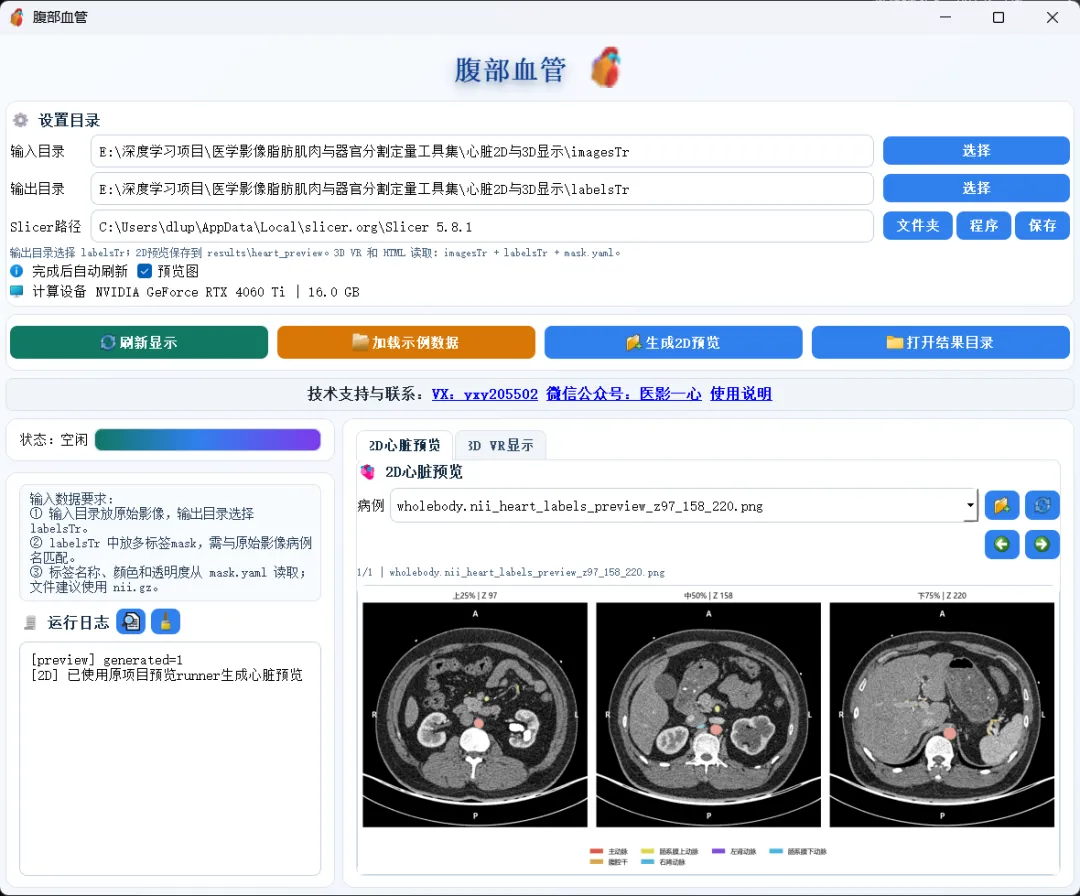

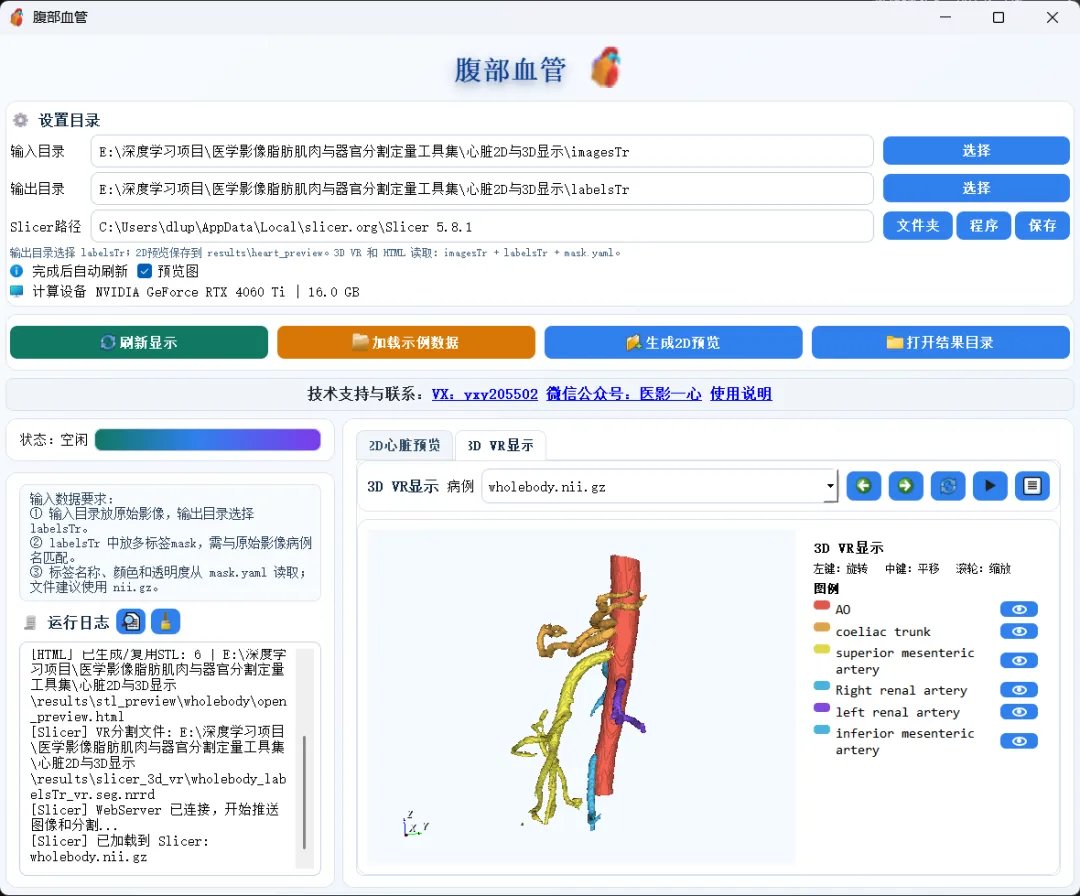

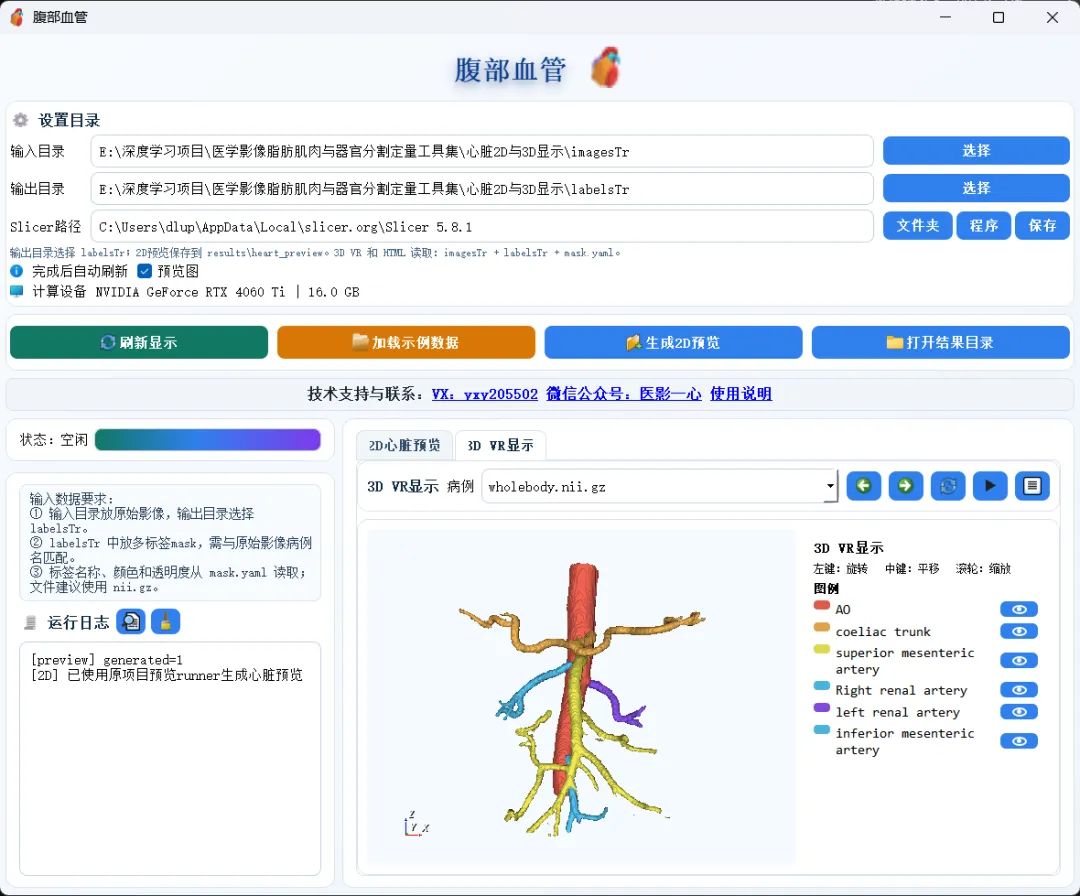

腹部血管流程界面 2

腹部血管流程界面 3

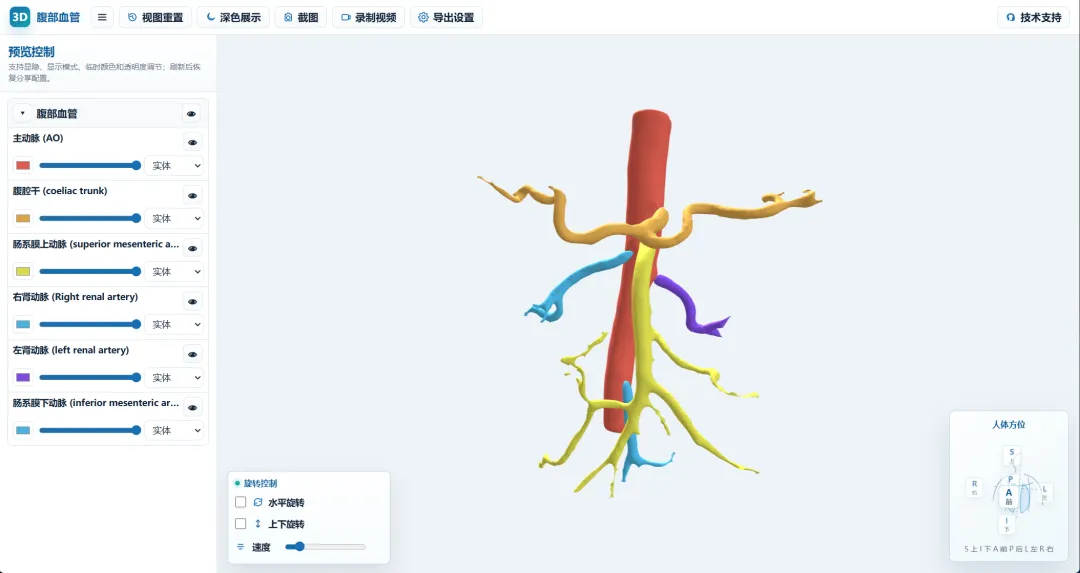

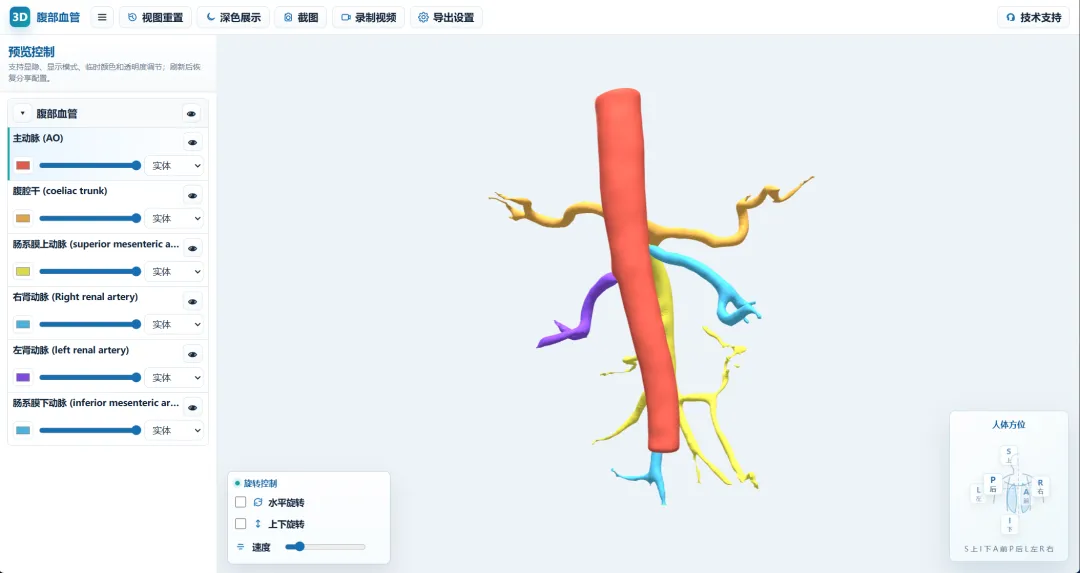

腹部血管 3D 展示 4

腹部血管 3D 展示 5

腹部血管流程界面 6

脊柱

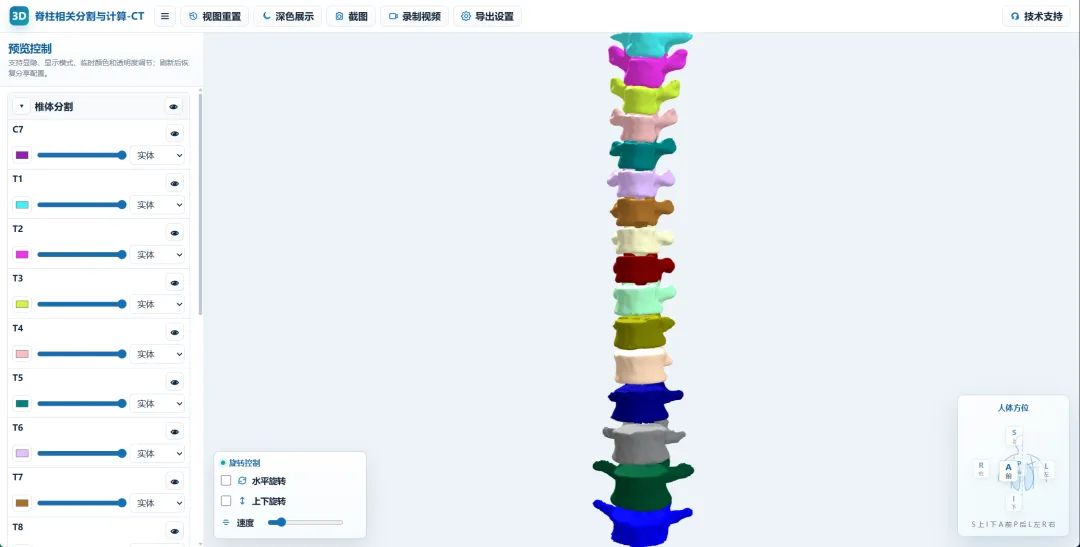

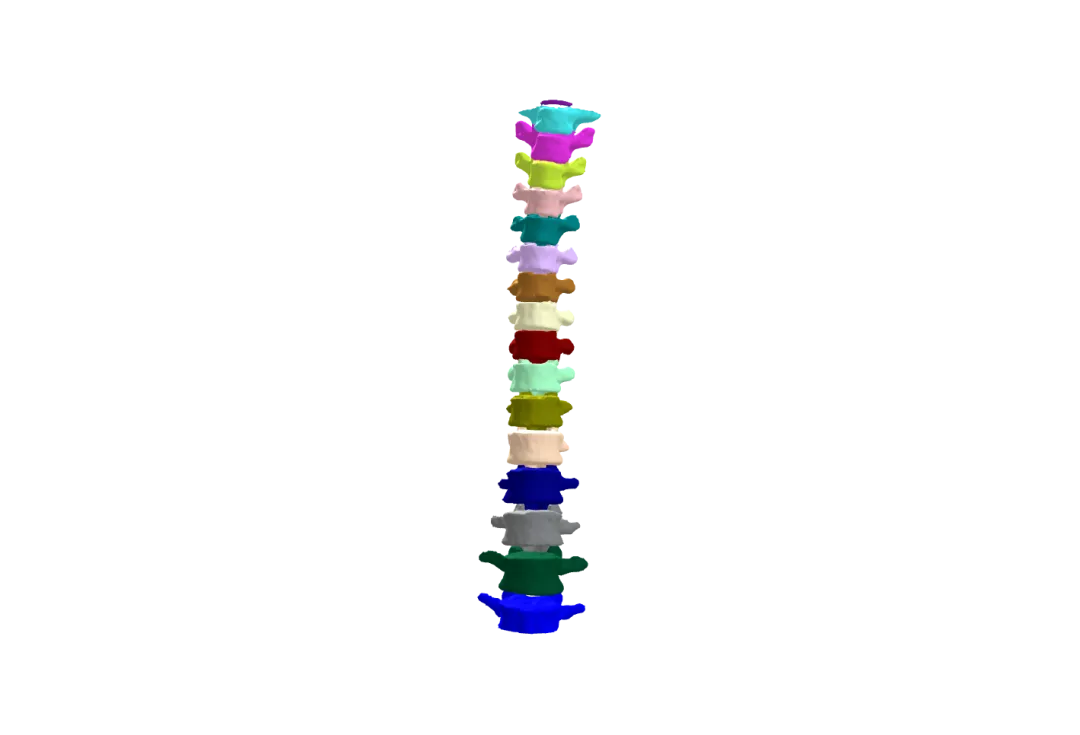

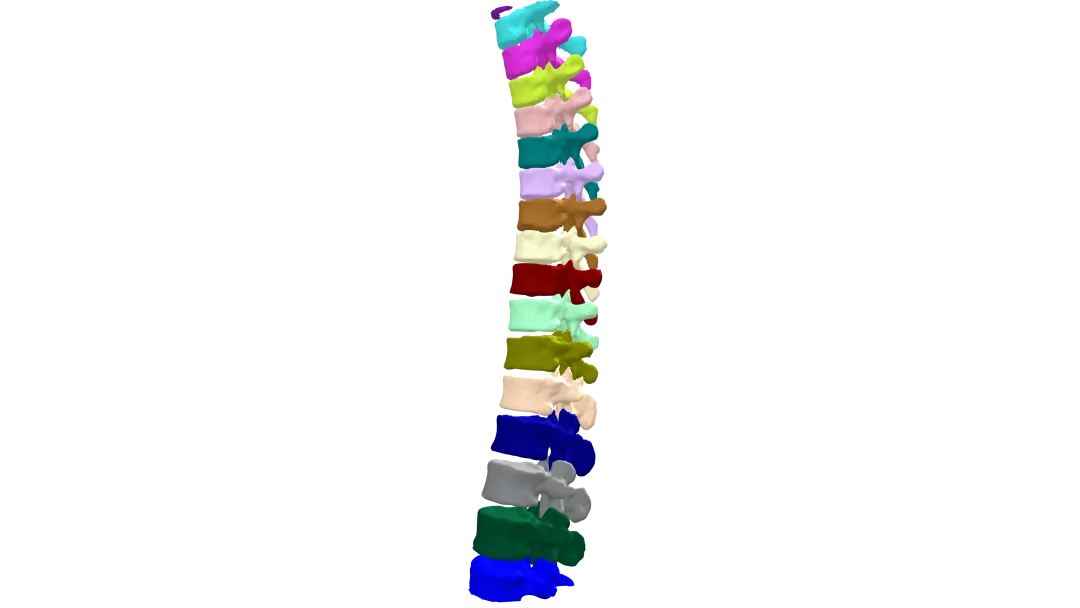

脊柱多标签 3D 展示

脊柱流程展示 2

脊柱流程展示 3

四、临床医生需要准备什么?

使用时只需要准备三类文件,保持命名对应即可:

1.原始影像:放入 imagesTr 文件夹。

2.多标签 mask:放入 labelsTr 文件夹,文件名与原始影像一致。

3.标签配置:使用 mask.yaml 设置项目名、标签名、颜色和透明度。

示例:

imagesTr/chest.nii.gz          labelsTr/chest.nii.gz          mask.yaml

五、mask.yaml 可自定义标签

mask.yaml 是整个项目的标签说明文件,决定界面标题、标签名称、显示颜色和 3D 透明度。客户可根据自己的项目修改。

app_name: 肺组织肺叶分割          labels:          1:          name: lung_upper_lobe_right          cn: 右肺上叶          color: [221, 90, 75]          opacity: 70          2:          name: lung_middle_lobe_right          cn: 右肺中叶          color: [221, 165, 75]          opacity: 70

六、适合哪些场景?

·临床医生勾画 mask 后进行结果展示。

·科研项目中展示多标签分割结果。

·医学影像 AI 项目做结果核对。

·课题汇报、结题汇报、组会展示、论文配图。

·微信公众号、科普文章和方法学展示配图。

七、总结

这个工具不改变医生的勾画习惯,也不限制具体器官。只要有原始影像、同名 mask 和标签配置,就可以把已有 mask 数据快速变成更清晰、更美观、更适合交流的 2D 和 3D 展示结果。
