一、机器人设计:三大类必备软件
设计是制作机器人的第一步,不同功能环节需要搭配对应的专业软件。按照用途可分为三维造型软件、电路设计软件、上位机编程软件三大类,各自分工明确,适配不同设计场景。

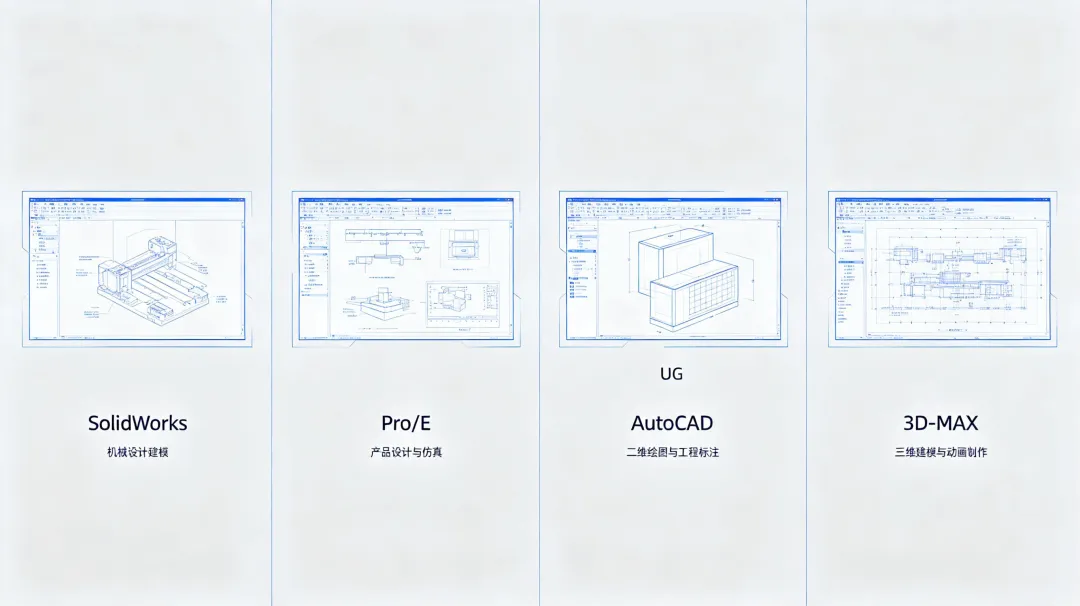

(一)三维造型软件:打造机器人外观与结构
三维软件主要用于机器人整体结构、零部件建模、尺寸规划,是机械设计的核心工具。

SolidWorks
入门友好、人机界面简洁,本地化服务完善,是普通机械设计、机器人入门首选。操作难度低,学习成本小,广泛用于仿人机器人、轮式机器人等常规结构设计。
Pro/E(PTC)
参数化设计工具,曲面设计能力突出,擅长复杂造型与模具设计,适合造型独特的机器人零部件开发。缺点是操作流程相对繁琐。
UG(Unigraphics NX)
功能全面、性能强大,多用于航空航天领域以及复杂精密机器人设计。注意:不支持中文安装路径,上手难度高,更适合专业研发人员。
AutoCAD
经典二维制图软件,全球使用率极高。主要用于绘制机器人二维工程图、标注尺寸,是机械行业通用基础工具。
3D-MAX
主打三维动画、渲染与特效制作,一般不用于机械结构设计,多用于机器人效果图、演示动画制作。
(二)电路设计(EDA)软件:搭建机器人 “神经”
机器人的电路、电路板(PCB)都依靠 EDA 软件完成,是电控部分的设计核心。

Protel
国内普及率最高的 PCB 设计软件,各大电子企业、高校教学均在使用,可完成原理图绘制、电路板布线,是机器人电路设计主流选择,版本以 Protel 99/99se、Protel 2004 最为常用。
SPICE & PSPICE
专业电路仿真软件,可模拟电路运行状态,提前排查短路、参数异常等问题,不用实物焊接就能验证电路可行性,是电路调试的利器。
EWB(电子工作平台)
轻量化仿真工具,界面直观、极易上手,自带万用表、示波器等虚拟仪器,适合新手做模拟、数字电路实验,也是机器人入门教学常用软件。
VISIO
虽非专业 EDA 软件,但常用于绘制电路流程图、程序框图、工艺图,在机器人整体方案规划中使用频繁。
(三)上位机编程软件:赋予机器人 “思维”
上位机负责人机交互、指令下发、数据显示,根据编程语言和使用场景选择对应工具。

C++ Builder
可视化界面开发便捷,控件丰富,上手快,以下位机控制为主时优先选择,适合机器人基础指令开发。
Visual C++
微软经典开发工具,资料、案例海量,技术生态完善,适合复杂上位机功能开发。
VB
语法简单、易学易用,快速开发简易交互界面,适合新手编写基础控制程序。
Delphi
基于 Pascal 语言,开发效率高,擅长快速搭建应用程序,在早期机器人项目中应用较多。
小总结:软件没有绝对的好坏,贴合自身技术水平和项目需求,就是最优选择。 |
二、DIY 核心材料:首选铝材
机器人本体材料可选用木材、塑料、金属等,综合重量、强度、加工难度、成本等因素,铝合金是机器人 DIY 的首选材料。

1. 纯铝 VS 铝合金
纯铝:质地偏软,延展性强,可大角度弯折,加工难度低;缺点是结构强度一般,不适合重载部位。
铝合金:硬度更高,结构稳定性好,承重能力强;弯折角度建议不超过 90°,禁止反复弯折,容易断裂报废。

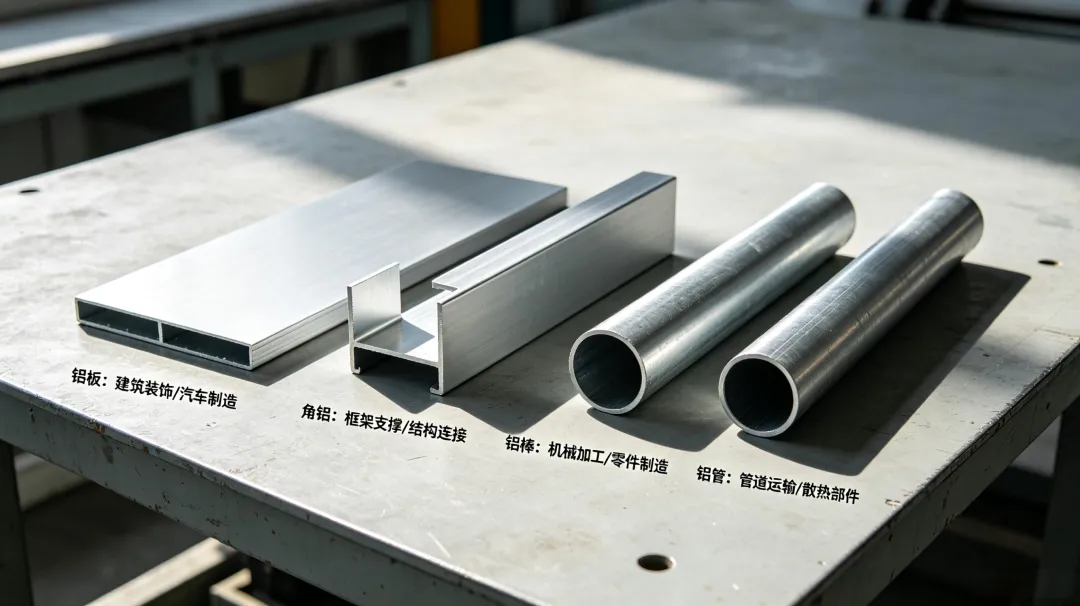

2. 四大常用铝材及用途
铝板
最常用基础板材,厚度根据机器人尺寸选择:
50mm×50mm 小型零件:选用 1mm 厚度;
100mm×100mm 常规零件:选用 2~3mm 厚度;
底盘、大跨度承重部件:选用更厚板材,也可通过改变造型提升强度。
角铝 自带 90° 直角结构,省去弯折工序,搭建框架、机械手臂、腿部十分方便。国内机器人大赛中,大量参赛机器人都采用角铝拼装,灵活又高效。
铝棒:使用场景较少,一般作为转轴、小型连接件使用。
铝管:可制作机器人支架、外壳,也能收纳整理内部电线,让整机布局更整洁,还可作为道具、管道类结构使用。

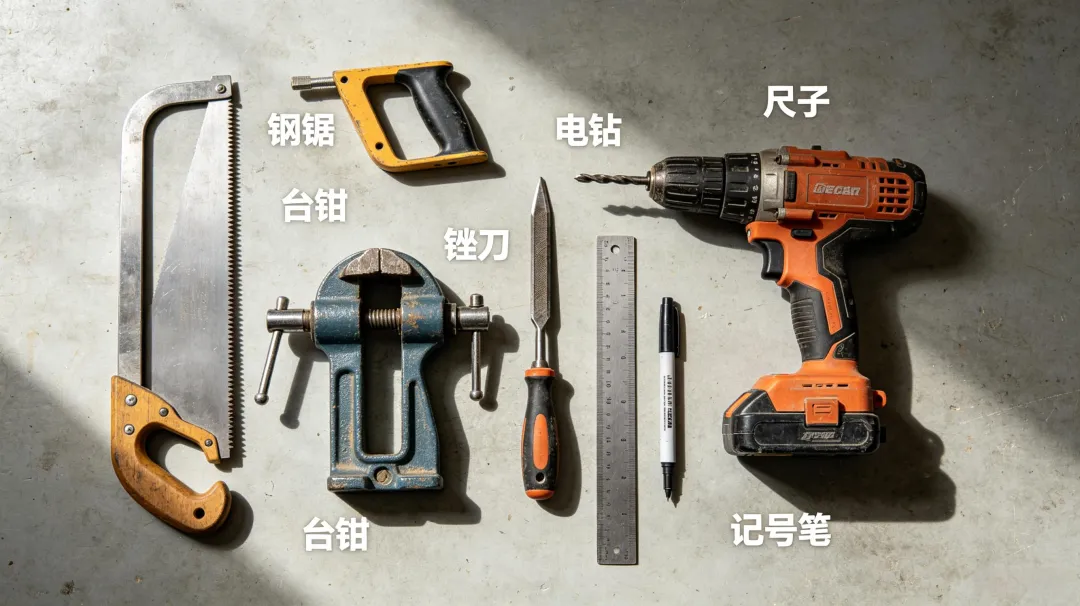

三、DIY 必备基础工具
机器人 DIY 无需大型工业机床,一套家用普通工具即可完成加工,性价比极高。下面逐一介绍必备工具及用途。

钢锯:核心切割工具,搭配不同锯条可切割直线、异形轮廓,替代大型切割设备,经济实用。
台钳:夹持工件的核心夹具,加工、切割、弯折时固定材料,防止位移,是钳工类操作的必备工具。
锉刀:用于切割后打磨毛刺、修整轮廓,让零件边缘光滑,保证装配精度。
锤子:配合台钳完成铝材弯折、整形作业。
记号笔 + 尺子:组合使用,在铝材上精准划线,确定切割、打孔位置。
电钻:搭配不同钻头,完成打孔作业;更换磨头还可做打磨处理,功能多样。
冲子:打孔前定位,防止钻头跑偏,提升打孔精度。
磨边器:精细化修整零件边缘,提升成品美观度与安全性。
温馨提示:加工时务必做好防护,规范使用电动工具! |

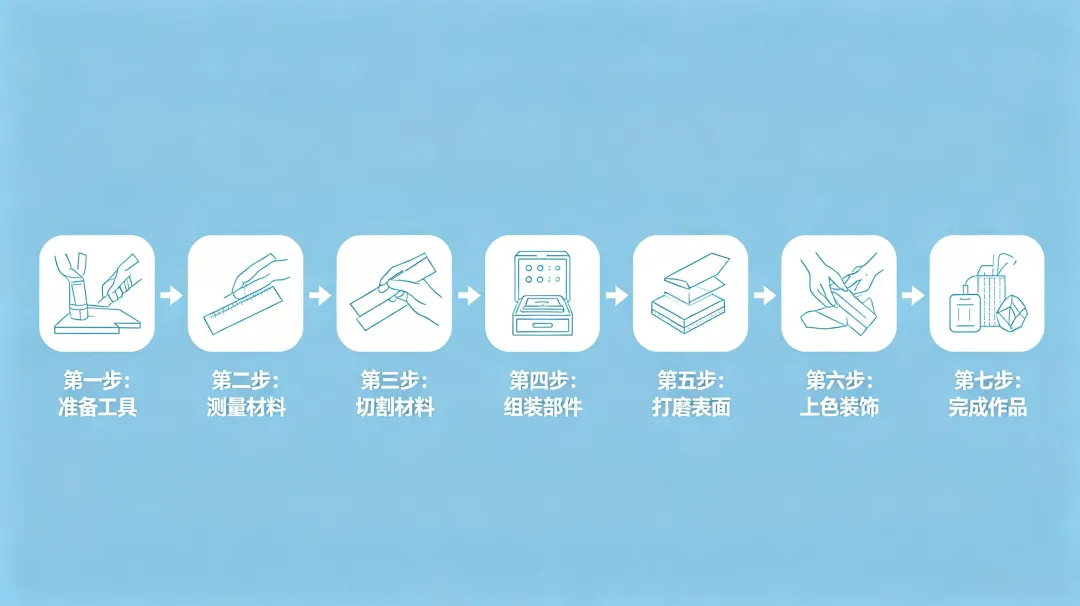

四、机器人完整 DIY 制作流程
从一张草图到成品零件,整套流程分为七大步骤,循序渐进,新手按照流程操作即可。

第一步:设计绘图
明确机器人功能,构思机械结构,绘制草稿图纸。
✅ 关键技巧:优先选择结构简单、加工步骤少的方案;采购材料时多预留 30% 余量,应对加工损耗。
第二步:板材划线
两种常用划线方式:
记号笔直接划线(简易快捷,精度一般);
CAD 图纸打印后粘贴在板材上(精度更高,适合精密零件)。
✅ 注意:弯折位置要划在反面,整体预留 1mm 左右加工余量。
第三步:切割下料
用台钳固定板材(垫布料防止刮花),钢锯匀速切割,锯条与板材夹角小于 90°,发现偏离标线及时修正。
第四步:打磨修整
切割后的零件存在毛刺,用锉刀仔细打磨,严格参照标线,避免打磨过度导致零件报废。
第五步:铝材弯折
根据零件大小选择工具:小件用钳子,大件配合台钳 + 厚铁板定位。 ✅ 核心要点:一次弯折成型,不要反复操作,避免铝材断裂。
第六步:打孔加工
优先用冲子定位;大孔遵循 “先小孔定位,再扩孔” 的原则,防止钻孔偏移;建议弯折完成后再确定孔位,精度更高。
第七步:整体检查
对照设计图纸,检测零件尺寸、形态、孔位是否达标,确认无误后即可进入整体组装环节。
五、文末总结 & 互动话题
从软件选型、材料甄别,到工具使用、全流程加工,机器人 DIY 的整套核心知识就讲解完毕了。可以看到,制作一台机器人并没有想象中遥不可及:设计有亲民软件,制作有常见材料,加工只用家用工具。
机器人 DIY 不仅能动手实践,还能同步学习机械、电子、编程等多领域知识,是锻炼创新能力、动手能力的绝佳方式。
💬 互动留言
你最想尝试制作哪一类机器人?轮式、人形还是小型玩具机器人?
在动手制作小物件时,你遇到过哪些加工难题?
欢迎评论区一起交流探讨!
