基于无人机与AI融合的油气管道安全巡检体系建设方案

第一章行业背景概述

低空经济已连续三年被写入政府工作报告，战略定位从"新增长引擎"（2024年）到"新兴产业"（2025年），再到"新兴支柱产业"（2026年），实现了三级跨越。2026年7月1日，新修订的《民用航空法》正式施行，首次系统性写入"低空经济"表述、增设"发展促进"专章，明确300米以下低空分类分级管理规则。国家发改委设立低空经济发展司，专门统筹低空经济发展。

根据中国民航局预测，2025年我国低空经济市场规模达1.5万亿元，工业级无人机市场规模775.66亿元，注册无人机328.7万架。行业无人机是低空经济价值产出的绝对主力，电力巡检是当前最成熟的应用，油气管道巡检紧随其后。截至2025年末，全国油气长输管道总里程达19.2万公里，管道多途经戈壁荒漠、崇山峻岭等复杂地形，传统人工巡检面临巨大挑战。2026年6月，国家能源局首次在全国层面明确要求推广无人机巡检模式，覆盖油气管道等国家关键基础设施，标志着油气管线智能巡检进入政策驱动的加速发展期。

第二章行业痛点分析

2.1 人工巡检效率低下

传统人工巡检以徒步和车辆巡逻为主，每人每天仅能巡检3-5公里管线，面对动辄数千公里的管道网络，需要投入大量巡检人员和车辆资源。以一条500公里的天然气管道为例，若采用人工巡检，需要约50-80名巡检员才能实现每周一次的全线覆盖。人力成本、车辆油耗居高不下，整体巡检效率难以满足管道安全运行的要求。

2.2 安全风险高、隐患发现难

油气管道多途经偏远地区和高危环境，巡检人员面临地形危险、极端天气、有毒有害气体泄漏等多重风险。地下管道的微小泄漏、局部腐蚀等隐蔽隐患难以通过肉眼发现，传统巡检依赖经验判断，漏检率高达8%以上。可燃气体隐蔽泄漏、设备异常高温等安全隐患，传统人工巡检难以实现非接触、高精度检测。

2.3 应急响应速度慢

传统巡检模式下，管道事故往往在两次巡检间隔期间发生，无法实现及时发现。信息通过电话、对讲机层层上报，效率低下，从发现事故到启动应急处置往往需要数小时，错失最佳处置窗口期，导致事故影响范围扩大。

2.4 数据处理与分析困难

传统巡检依赖纸质记录，格式不统一、数据分散，整理分析难度大。不同人员记录标准各异，难以进行管道运行状况的长期趋势分析和预测性维护。纸质台账易丢失损坏，直接影响管道运行状况的精准评估。

2.5 第三方破坏防控难

据统计，我国有高达50%的室外燃气管网事故为第三方施工破坏造成。传统巡检难以实现对管道沿线的全天候、全覆盖监控，对非法施工、占压、打孔盗油等行为的发现和制止严重滞后。

第三章方案架构

3.1 方案总体思路

本方案以"低空经济+智慧能源"深度融合为核心，构建"空-天-地-人"一体化智能巡检体系，通过无人机、AI识别、数字孪生、5G/卫星通信等前沿技术，实现油气管线巡检从"人工为主"向"机巡为主、人巡为辅"的全面升级，打造"发现-预警-处置-复盘"全流程闭环管理能力。

方案设计遵循"安全可控、技术先进、经济可行、分步实施"的原则，以多类型无人机协同巡检为核心，以AI智能识别与大数据分析为驱动，以5G/北斗/卫星通信为保障，构建覆盖管道全生命周期的智能巡检运营体系。

3.2 方案架构设计

整体架构分为五个层次：感知层、传输层、平台层、应用层和保障层，形成"空-天-地-人"立体协同体系。

表3-1方案五层架构体系

层次	核心组件	功能定位
感知层	多类型无人机、自动机场、多光谱吊舱、激光甲烷检测仪、光纤传感、地面巡检机器人	数据采集与前端感知
传输层	5G-A低空专网、北斗通信、卫星通信、无蜂窝组网	数据传输与通信保障
平台层	智能巡检管控平台、AI分析平台、数据中台	统一调度与智能分析
应用层	日常巡检、应急巡查、第三方施工监控、泄漏检测、地质灾害监测、数字孪生仿真	业务场景落地
保障层	空域管理、适航认证、安全监管、标准规范、运维保障	合规运行与安全保障

3.3 技术路线

方案采用"1+3+N"技术路线：1个智能巡检管控平台为底座，3类核心装备（多旋翼无人机+复合翼无人机+无人直升机）协同作业，N个AI算法模型支撑多场景智能识别。

第一阶段（1-6个月）：基础能力建设 — 部署自动机场网络、搭建管控平台、训练核心AI算法；
第二阶段（7-12个月）：规模应用推广 — 扩大巡检覆盖范围、完善算法模型、建立运营体系；
第三阶段（13-24个月）：智能升级深化 — 数字孪生集成、预测性维护、全域协同巡检。

第四章建设方案

4.1 无人机巡检装备体系

4.1.1 多旋翼无人机（近距精细巡检）

多旋翼无人机适用于阀室、站场、穿跨越段等关键节点的近距离精细巡检任务。典型配置包括：续航30-50分钟，作业半径5-10公里，搭载三光吊舱（可见光+红外热成像+激光测距），支持可见光4K高清拍摄、红外热异常检测、激光测距定位。

表4-1多旋翼无人机核心参数要求

参数项	技术指标	说明
续航时间	40-55分钟	保障单架次有效巡检时长
抗风等级	6级以上	适应管线沿线多风环境
防护等级	IP54以上	适应雨雾等恶劣天气
定位精度	RTK厘米级	精准定位缺陷位置
载荷能力	2-5kg	搭载多类型传感器
起降方式	全自动/手动	兼容自动机场与手飞模式
通信链路	5G/4G/专网	实时回传高清视频

4.1.2 垂直起降固定翼/复合翼无人机（广域快速巡检）

垂直起降固定翼无人机兼具垂直起降的灵活性与固定翼的长航时优势，是油气管线广域巡检的主力机型。参考中国海油深圳分公司的实践，海管巡线主力机型续航180分钟、最大航程200公里，可抗8级阵风，机身采用航空复合材料，适配复杂环境长距离巡线任务。

表4-2复合翼无人机核心参数要求

参数项	技术指标	说明
续航时间	120-180分钟	长距离管线巡检
最大航程	150-250公里	单架次覆盖长管段
巡航速度	60-90km/h	快速覆盖大面积区域
抗风等级	8级以上	适应海上及山区环境
起降方式	垂直起降	无需跑道，灵活部署
载荷能力	3-8kg	搭载光电吊舱、激光甲烷仪
通信链路	5G+卫星双模	保障远程通信可靠性

4.1.3 无人直升机（重载长航时巡检）

无人直升机作为重载长航时巡检平台，可同时搭载多种任务载荷，适用于高海拔、复杂地形下的长距离巡检任务。以F15无人直升机为例，其续航达100分钟，单架次A起B降模式下可完成60公里管道巡检，5公斤载荷支持同时搭载三光吊舱、激光甲烷检测仪及喊话器等3种任务载荷，较人工巡检效率提升6-8倍。

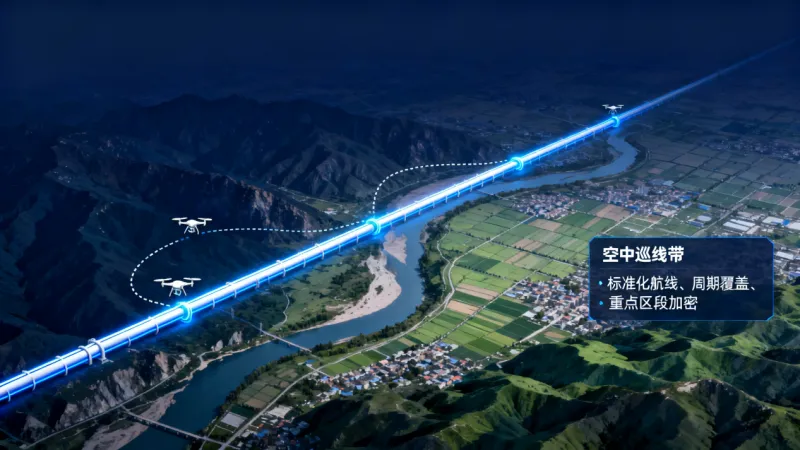

4.2 无人机自动机场网络

无人机自动机场（机巢）是实现7×24小时无人值守巡检的关键基础设施。以大疆机场3为例，其最大作业半径为10公里，配备Matrice 4D/4TD无人机续航47-54分钟（搭载D-RTK3中继站可扩展图传距离至25公里）。部署间距的计算逻辑如下：最大作业半径10公里扣除20%安全余量（电池老化、风向、应急返航），实际可靠覆盖半径约8公里；每个机场沿管道方向可向两侧各覆盖8公里，即单站覆盖长度16公里；相邻两站覆盖区需重叠2-3公里以确保无盲区并兼顾单站故障时邻站应急补位，因此合理站间距为8+8-3至8+8-2=13至14公里，取整为12-15公里。通过在管道沿线按此间距部署自动机场，构建覆盖全线低空作业网络，实现远程一键下发任务或定时巡航、数据自动回传、AI自动识别缺陷的闭环流程。参考国网泰州供电公司经验，通过部署207套大疆机场，形成覆盖约5800平方公里的智能巡检网络。

表4-3自动机场部署方案

部署场景	间距	机型配置	典型数量（每500km）
平原/丘陵段	13-15km	多旋翼机场（大疆机场3）	33-39套
山区/河谷段	10-12km	多旋翼机场+中继站	42-50套
海上管道段	30-40km	复合翼（海上平台部署）	13-17套
站场/阀室	每个站场1套	多旋翼机场	按站场数量

4.2.1 自动机场核心功能

全自动起降：无人机自主起飞、航线飞行、精准降落，全程无需人工干预
自动充电/换电：支持接触式充电和自动换电两种模式，保障高频次巡检
环境自适应：温控系统适应-30°C至+50°C环境，防雨雪防风沙设计
边缘计算：内置AI推理模块，实现本地实时图像识别与告警
多机协同：支持多架次连续飞行任务编排，实现巡检无缝衔接
远程监控：设备状态、环境参数实时上传管控平台，异常自动告警

4.3 智能传感器载荷体系

4.3.1 可见光相机

搭载4K/8K高清可见光相机，支持20倍以上光学变焦，用于管道沿线地表状况、第三方施工、违章建筑、植被覆盖、地表沉降等可见光特征的精细化采集。在阳光充足条件下，可识别直径5cm以上的地表异常。

4.3.2 红外热成像仪

搭载高灵敏度红外热成像仪，分辨率640×512以上，NETD<30mK，用于管道泄漏导致的温度异常检测。天然气泄漏时管道周围温度场发生变化，红外热像仪可在泄漏初期即发现异常热源，实现隐蔽泄漏的早期预警。同时可用于站场设备热异常检测，预防电气火灾。

4.3.3 激光甲烷检测仪

搭载激光甲烷遥测仪，基于可调谐半导体激光吸收光谱（TDLAS）技术，灵敏度可达3ppm·m，探测距离最远100米，实现天然气管道非接触式泄漏检测。该技术不受白天黑夜和天气条件限制，可在复杂环境中精准定位甲烷泄漏点，是目前最有效的天然气管道泄漏巡检手段之一。

4.3.4 激光雷达（LiDAR）

搭载轻量化LiDAR传感器，用于管道沿线地形测绘、地表变形监测、管道埋深检测、地质灾害风险评估。通过多期次LiDAR点云数据对比分析，可精准识别管道沿线地表微小位移（精度可达厘米级），为地质灾害预警提供数据支撑。

4.3.5 其他载荷

高分贝喊话器：用于海上管道巡线时驱离非法船只、管道沿线施工警告
紫外成像仪：检测管道设备电晕放电和局部放电
多光谱相机：用于管道沿线植被异常监测，间接识别地下管道泄漏
气体检测模块：检测H2S、CO等有毒有害气体，保障巡检安全

4.4 低空通信与导航保障体系

4.4.1 5G-A低空智联网

基于5G-A技术构建低空通信专网，覆盖120米至300米空域，为无人机提供低时延（<20ms）、高带宽（>100Mbps）的通信保障。5G-A低空智联网支持4K高清视频实时回传、远程操控指令实时下发、多机协同通信等需求。在公网覆盖不足区域，部署无蜂窝专网，打破传统蜂窝网络小区边界效应，实现低空全程全域通信可靠覆盖。

4.4.2 北斗+卫星通信保障

集成北斗三号卫星导航系统，实现厘米级RTK定位，为无人机航线精准飞行和缺陷位置精准标注提供定位基准。在偏远山区、海上管道等公网覆盖盲区，采用北斗短报文+高通量卫星通信作为备份链路，保障关键告警信息和飞行状态数据的可靠回传。构建"5G+北斗+卫星"三模通信保障体系。

4.5 光纤感知协同系统

沿管道伴行光纤部署分布式光纤传感系统，与无人机巡检形成"地面光纤+空中无人机"的立体感知体系。光纤传感系统实现24小时全天候在线监测，可感知管道沿线的振动、温度、应力等物理量变化，对第三方施工破坏、管道泄漏等事件进行实时告警。当光纤系统检测到异常时，自动触发无人机飞赴现场进行精细化排查，实现"光纤预警+无人机确认"的协同处置闭环。

4.6 智能巡检管控平台

智能巡检管控平台是面向巡检业务运营的一体化软件平台，实现从巡检任务规划、执行监控到数据分析的全流程数字化管理。平台集成了任务调度、飞行监控、数据采编、智能分析、报告生成等核心功能，为油气管线智能巡检提供统一的运营管理入口。

表4-4 智能巡检管控平台功能架构

子系统	核心功能	关键技术
任务调度子系统	巡检计划编制、航线自动规划、任务下发调度、多机协同编排	智能调度算法、A*航线规划
飞行监控子系统	实时轨迹跟踪、飞行状态监控、异常告警处置、应急返航控制	WebSocket实时推送、数字孪生
数据采编子系统	影像数据接收、元数据标注、数据质量校验、存储归档管理	分布式存储、数据血缘
智能分析子系统	AI模型推理、缺陷自动识别、风险等级评定、告警工单生成	深度学习、边缘推理
报告生成子系统	巡检报告自动生成、缺陷统计报表、趋势分析图表、领导驾驶舱	NLP、数据可视化
移动端应用	工单接收处置、现场拍照记录、巡检轨迹跟踪、离线数据同步	小程序/APP、离线地图

4.7 AI智能分析平台

AI智能分析平台是支撑管道巡检智能化升级的核心引擎，涵盖AI模型全生命周期管理（数据标注、模型训练、模型评估、模型部署、模型迭代）和智能推理应用两大能力闭环。平台支持在线标注和半自动标注，大幅提升标注效率；内置PyTorch/TensorFlow等主流框架，支持分布式训练加速；通过模型蒸馏和量化技术，将大模型部署至边缘计算设备，实现端侧实时推理。

4.7.1 AI算法模型体系

构建覆盖管道巡检全场景的AI算法模型体系，包括目标检测、异常识别、状态评估三大类共20+算法模型。

表4-5AI算法模型体系

算法类别	算法名称	检测目标	准确率
目标检测	第三方施工识别	挖掘机、吊车、钻机等大型机械	>90%
目标检测	违章建筑识别	管道保护范围内的违建构筑物	>85%
目标检测	可疑人员/车辆	管道沿线异常人员、车辆活动	>88%
异常识别	管道泄漏检测	红外热异常、甲烷浓度异常	>92%
异常识别	地表沉降/变形	LiDAR点云地表位移分析	>85%
异常识别	腐蚀/破损检测	管道外防腐层破损、腐蚀	>87%
异常识别	植被异常分析	多光谱植被指数异常（间接泄漏）	>80%
状态评估	管道风险评级	综合多维度风险等级评定	>85%
状态评估	地质灾害预警	滑坡、泥石流风险预测	>80%
状态评估	设备状态评估	站场设备运行状态评价	>88%

4.7.2 大数据分析与预测性维护

基于巡检数据、SCADA数据、地理信息数据、气象数据、历史事故数据等多源数据融合，构建管道全生命周期大数据分析体系。核心能力包括：隐患发展趋势分析，通过时间序列数据挖掘识别管道隐患演变规律；预测性维护决策，基于AI模型预测管道设备故障风险和寿命；风险热力图生成，自动生成管道沿线风险分布热力图，指导巡检资源优化配置；智能巡检策略优化，基于历史数据和实时态势自动优化巡检频率和重点区域。

4.8 数字孪生与可视化系统

基于GIS+三维建模技术构建管道数字孪生系统，实现管道全要素的数字化映射。系统集成管道本体数据、巡检数据、环境数据、运行数据，构建1:1数字镜像，支持三维可视化展示、虚拟巡检、事故模拟推演、应急方案验证等功能。通过数字孪生系统，管理人员可在虚拟环境中完成巡检方案优化、风险预判和应急演练，大幅提升管道管理的科学性和精准性。

4.9 数据中台

建设统一数据中台，实现巡检数据、设备数据、地理数据、气象数据等多源异构数据的汇聚、治理、存储与服务。数据中台提供统一数据标准、数据资产管理、数据质量监控、数据安全管控等能力，为上层应用提供高质量数据服务。核心组件包括数据集成引擎、数据治理引擎、数据服务引擎和数据安全引擎。

第五章核心应用场景

5.1 管道日常巡检

通过自动机场网络，实现管道全线的7×24小时定时巡航。日常巡检模式下，各自动机场按照预设计划自动起飞无人机，沿管道走向执行标准化巡检航线，采集可见光、红外、激光甲烷等多维数据，实时回传至管控平台进行AI自动分析。巡检完成后自动生成巡检报告，标注异常点位和风险等级。一人可管理多台机场，实现"机巡为主、人巡为辅"的作业模式。

5.2 管道泄漏检测

利用红外热成像+激光甲烷检测+多光谱分析的多传感器融合方案，实现天然气管道泄漏的多维度精准检测。红外热成像捕捉泄漏点周围温度异常，激光甲烷遥测仪在100米距离内精准定位甲烷泄漏源，多光谱相机通过植被异常间接判断地下管道泄漏。三种手段交叉验证，检测准确率达92%以上，可在泄漏初期即发现隐患，避免重大事故。

5.3 第三方施工监控

AI自动识别管道保护范围内的挖掘机、吊车、钻机等大型机械和违章建筑，识别准确率超过90%。当检测到第三方施工活动时，系统自动触发告警，通过高分贝喊话器进行现场警告，同步通知巡检人员和施工管控人员到场处置。对于频繁出现施工活动的管段，自动提高巡检频次，纳入重点监控区域。

5.4 地质灾害监测与预警

针对管道沿线的滑坡、泥石流、地面沉降等地质灾害风险，利用LiDAR点云数据与InSAR遥感数据进行多期次对比分析，监测地表微小位移变化。当位移量超过预设阈值时，自动触发地质灾害预警，评估管道本体受影响程度，指导应急响应和防护措施部署。同时，结合气象预报数据，在暴雨、地震等极端天气/事件前后自动安排专项巡检。

5.5 应急巡查与指挥

当管道发生突发事件（泄漏、爆炸、地质灾害等）时，系统在2分钟内调度最近的无人机飞赴现场，实时回传高清视频和热成像画面，为应急指挥提供第一手现场信息。通过5G+卫星双模通信保障，即使在偏远山区和海上也能确保通信畅通。管控平台自动生成应急航线，避开禁飞区和障碍物，保障无人机安全到达现场。

5.6 海上管道巡检

针对海底管道巡检的特殊需求，部署于海上平台的复合翼无人机执行海管巡线任务。参考中国海油深圳分公司的实践，无人机搭载高清摄像、红外热成像、激光探测及高分贝喊话装置，可实现海管动态巡线、异常船只跟踪、实时回传数据。垂直起降固定翼无人机抗8级阵风，续航180分钟、航程200公里，配合海上平台的起降条件，实现海上管道常态化巡检。
