三等奖-国家核与辐射安全监管技术研发基地建设项目施工组织设计-总承包公司_2021-2023年优秀施组方案_施工组织设计_国家核与辐射安全监管技术研发基地建设项目施工组织设计

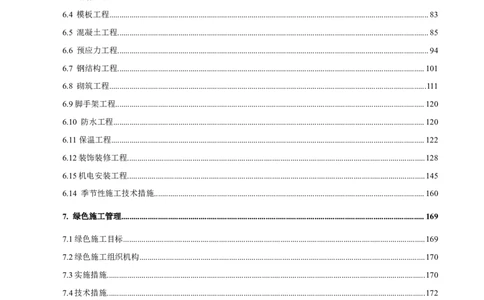

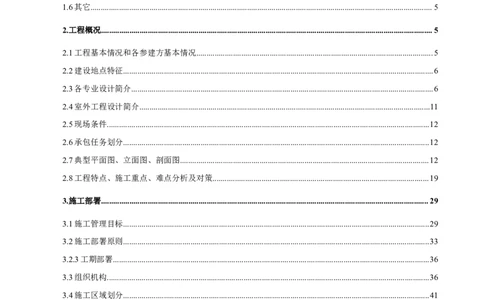

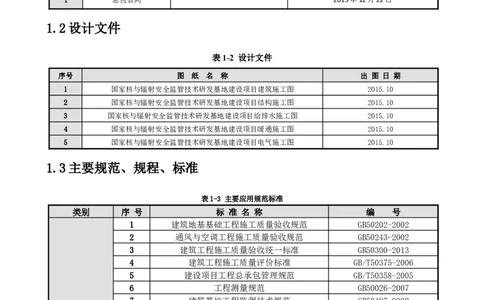

目 录 1.编制依据...................................................................................................................................................................1 1.1施工合同................................................................................................................................................................1 1.2设计文件................................................................................................................................................................1 1.3主要规范、规程、标准........................................................................................................................................1 1.4应用的主要图集....................................................................................................................................................3 1.5应用的主要法规....................................................................................................................................................4 1.6其它........................................................................................................................................................................5 2.工程概况...................................................................................................................................................................5 2.1工程基本情况和各参建方基本情况....................................................................................................................5 2.2建设地点特征........................................................................................................................................................6 2.3各专业设计简介....................................................................................................................................................6 2.4室外工程设计简介...............................................................................................................................................11 2.5现场条件..............................................................................................................................................................12 2.6承包任务划分......................................................................................................................................................12 2.7典型平面图、立面图、剖面图..........................................................................................................................12 2.8工程特点、施工重点、难点分析及对策..........................................................................................................19 3.施工部署.................................................................................................................................................................29 3.1施工管理目标......................................................................................................................................................29 3.2施工部署原则......................................................................................................................................................33 3.2.3工期部署...........................................................................................................................................................36 3.3组织机构..............................................................................................................................................................36 3.4施工区域划分......................................................................................................................................................41 3.5协调与配合..........................................................................................................................................................47 4.资源需求计划.........................................................................................................................................................50 4.1主要实物工程量..................................................................................................................................................50 4.2主要材料及设备..................................................................................................................................................54 4.3主要劳动力计划及劳动力曲线..........................................................................................................................57 15.施工准备.................................................................................................................................................................62 5.1技术准备..............................................................................................................................................................62 5.2现场准备..............................................................................................................................................................70 6.主要施工方法.........................................................................................................................................................72 6.1测量工程..............................................................................................................................................................72 6.2基坑降水、支护、土方开挖及基础桩工程......................................................................................................76 6.3 钢筋工程.............................................................................................................................................................81 6.4 模板工程.............................................................................................................................................................83 6.5 混凝土工程.........................................................................................................................................................85 6.6 预应力工程.........................................................................................................................................................94 6.7 钢结构工程.......................................................................................................................................................101 6.8 砌筑工程............................................................................................................................................................111 6.9 脚手架工程........................................................................................................................................................120 6.10 防水工程.........................................................................................................................................................120 6.11 保温工程..........................................................................................................................................................122 6.12装饰装修工程..................................................................................................................................................128 6.15机电安装工程..................................................................................................................................................145 6.14 季节性施工技术措施.....................................................................................................................................160 7. 绿色施工管理.....................................................................................................................................................169 7.1绿色施工目标....................................................................................................................................................169 7.2绿色施工组织机构............................................................................................................................................170 7.3实施措施............................................................................................................................................................170 7.4技术措施............................................................................................................................................................172 8. 主要管理措施.....................................................................................................................................................175 8.1 总承包管理措施...............................................................................................................................................175 8.2 工期保证措施...................................................................................................................................................176 8.3质量保证措施....................................................................................................................................................176 8.4技术管理措施....................................................................................................................................................178 28.5安全保证措施....................................................................................................................................................178 8.6消防管理措施....................................................................................................................................................188 8.7CI管理方案........................................................................................................................................................190 8.8 降低成本措施...................................................................................................................................................190 9.施工总平面布置图...............................................................................................................................................193 10.附图.....................................................................................................................................................................194 3国家核与辐射安全监管技术研发基地建设项目 施工组织设计 1.编制依据 1.1 施工合同 表1-1 施工合同 序号 合 同 名 称 编 号 签 订 日 期 1 总包合同 2015年12月22日 1.2 设计文件 表1-2 设计文件 序号 图 纸 名 称 出 图 日 期 1 国家核与辐射安全监管技术研发基地建设项目建筑施工图 2015.10 2 国家核与辐射安全监管技术研发基地建设项目结构施工图 2015.10 3 国家核与辐射安全监管技术研发基地建设项目给排水施工图 2015.10 4 国家核与辐射安全监管技术研发基地建设项目暖通施工图 2015.10 5 国家核与辐射安全监管技术研发基地建设项目电气施工图 2015.10 1.3 主要规范、规程、标准 表1-3 主要应用规范标准 类别 序 号 标 准 名 称 编 号 1 建筑地基基础工程施工质量验收规范 GB50202-2002 2 通风与空调工程施工质量验收规范 GB50243-2002 3 建筑工程施工质量验收统一标准 GB50300-2013 4 建筑工程施工质量评价标准 GB/T50375-2006 5 建设项目工程总承包管理规范 GB/T50358-2005 6 工程测量规范 GB50026-2007 7 建筑基坑工程监测技术规范 GB50497-2009 8 混凝土结构工程施工质量验收规范 GB50204-2015 工程建设 国家标准 9 混凝土结构工程施工规范 GB50666-2011 （GB） 10 混凝土质量控制标准 GB50164-2011 11 大体积混凝土施工规范 GB50496-2009 12 钢结构工程施工质量验收规范 GB50205-2001 13 钢结构焊接规范 GB50661-2011 14 钢结构工程施工规范 GB50755-2012 15 砌体结构工程施工质量验收规范 GB50203-2011 16 墙体材料应用统一技术规范 GB50574-2010 17 屋面工程技术规范 GB50345-2012 1国家核与辐射安全监管技术研发基地建设项目 施工组织设计 类别 序 号 标 准 名 称 编 号 18 屋面工程质量验收规范 GB50207-2012 19 建筑地面工程施工质量验收规范 GB50209-2010 20 建筑装饰装修工程质量验收规范 GB50210-2011 21 建筑电气工程施工质量验收规范 GB50303-2012 22 建筑电气照明装置施工与验收规范 GB50617-2010 23 建筑给水排水及采暖工程施工质量验收规范 GB50242-2002 24 智能建筑工程施工规范 GB50606-2010 25 电气装置安装工程电缆线路施工及验收规范 GB50168-2006 26 建设工程施工现场供用电安全规范 GB50194-2014 27 建筑物防雷工程施工与质量验收规范 GB50601-2010 28 风机、压缩机、泵安装工程施工及验收规范 GB50275-2010 29 自动喷水灭火系统施工及验收规范 GB50261-2005 30 火灾自动报警系统施工及验收规范 GB50166-2007 31 人民防空工程质量验收与评价标准 RFJ01-2015 32 建筑内部装修防火施工及验收规范 GB50354-2005 33 施工企业安全生产管理规范 GB50656-2011 34 建设工程施工现场消防安全技术规范 GB50720-2011 35 起重设备安装工程施工及验收规范 GB50278-2010 36 建筑内部装修设计防火规范 GB50222-2001（修订版） 37 预应力筋用锚具、夹具和连接器 GB/T14370-2007 38 预应力混凝土用钢绞线 GB/T5224-2014 39 建筑用压型钢板 GB/T12755-2008 40 固定消防炮灭火系统施工与验收规范 GB50498-2009 41 混凝土结构工程施工规范 GB50666-2011 1 建筑变形测量规范 JGJ 8-2007 2 钢筋机械连接用套筒 JG/T163-2013 3 建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-2011 4 建筑施工模板安全技术规范 JGJ 162-2008 5 抹灰砂浆技术规程 JGJ/T 220-2010 6 预拌砂浆应用技术规程 JGJ/T 223-2010 7 建筑玻璃应用技术规程 JGJ 113-2009 8 建筑施工安全检查标准 JGJ 59-2011 9 施工现场临时建筑物技术规范 JGJ/T 188-2009 建筑工程 行业标准 10 建筑施工高处作业安全技术规范 JGJ 80-1991 （JGJ） 11 施工现场临时用电安全技术规范 JGJ 46-2005 12 建筑工程冬期施工规程 JGJ/T 104-2011 13 建筑机械使用安全技术规程 JGJ33-2012 14 建筑施工塔式起重机安装、使用、拆卸安全技 JGJ 196-2010 术规程 15 钢结构高强度螺栓连接技术规程 JGJ82-2011 16 清水混凝土应用技术规程 JGJ169-2009 17 预应力混凝土结构抗震设计规程 JGJ140-2004 18 预应力筋用锚具、夹具和连接器应用技术规程 JGJ85-2010 19 预应力用液压千斤顶 JG/T321-2011 2国家核与辐射安全监管技术研发基地建设项目 施工组织设计 类别 序 号 标 准 名 称 编 号 20 预应力用电动油泵 JG/T319-2011 21 建筑机械使用安全技术规程 JGJ33-2012 22 建筑工程检测试验技术管理规范 JGJ190-2010 23 建筑地基检测规范 JGJ340-2015 24 建筑地基基础设计规范 JGJ50007-2011 25 建筑地基处理技术规范 JGJ79-2012 26 建筑桩基技术 JGJ94-2008 1 建筑施工测量技术规程 DB11/T 446-2007 2 预拌混凝土质量管理规程 DB11 385-2011 3 钢管脚手架、模板支架安全选用技术 DB11/T 583-2015 北京地方标准 4 干混砂浆应用技术规程 DB11/T 696-2009 5 建筑墙体用腻子应用技术规程 DB11 T 850-2011 6 混凝土矿物掺合料应用技术规程 DB11/T 1029-2013 7 建筑工程清水混凝土施工技术规程 DB11/T464-2007 8 绿色施工管理规程 DB11/513-2015 1.4 应用的主要图集 表1-4 主要应用图集 类 别 序号 图 集 名 称 编 号 混凝土结构施工图平面整体表示方法制图规则和 1 11G101系列图集 构造详图 2 混凝土结构施工钢筋排布规则与构造详图 12G901系列图集 3 建筑物抗震构造详图 11G329系列图集 4 G101系列图集常用构造三维节点详图 11G902-1 5 砌体填充墙结构构造 12G614-1 6 砌体填充墙构造详图(二）(与主体结构柔性连接） 10SG614-2 7 民用建筑钢结构防火构造 06SG501 8 平屋面建筑构造 12J201 9 屋面节能建筑构造 06J204 10 墙体节能建筑构造 06J123 11 公共建筑节能构造-严寒、寒冷地区 06J908-1 12 外墙外保温建筑构造 10J121 国家 房屋建筑工程施工工法图示(一） 11CJ26 13 外墙外保温系统施工工法 11CG13-1 14 变形缝建筑构造 04CJ01系列图集 15 建筑隔声与吸声构造 08J931 16 门、窗、幕墙窗用五金附件 04J631 17 内装修 13J502系列图集 18 建筑玻璃应用构造 11J508 19 楼地面建筑构造 12J304 20 防火门窗 12J609 21 防火建筑构造(一） 07J905-1 22 民用建筑电气设计与施工 D800 23 暖通动力施工安装图集 10K509、10R504 后张预应力混凝土结构施工图表示方法及构造详 24 06SG429 图 3国家核与辐射安全监管技术研发基地建设项目 施工组织设计 25 压型钢板、夹芯板屋面及墙体建筑构造 01J925-1 1 墙身-加气混凝土（砌块、条板隔墙） 08BJ2-3 2 外装修 08BJ3系列图集 3 内装修 08BJ4系列图集 4 屋面详图 08BJ5-1 5 地下工程防水 08BJ6-1 6 楼梯 08BJ7-1 地方 7 木门 12BJ13-3 8 钢质防火门窗防火卷帘 09BJ13-4 9 建筑外保温（防火） 10BJ2-11 10 无障碍设施 10BJ12-1 11 工程做法 08BJ1-1、12BJ1-1 12 干拌砂浆 88J1-4 13 公共建筑节能构造 88J2-10 1.5 应用的主要法规 表1-5 主要应用法规 类 别 序号 法 规 名 称 编 号 1 中华人民共和国合同法 国家主席令第15号 2 中华人民共和国建筑法 国家主席令第91号 3 中华人民共和国消防法 国家主席令第6号 4 中华人民共和国安全生产法 国家主席令第70号 5 建设工程质量管理条例 国务院令第279号 6 建设工程安全生产管理条例 国务院令第393号 国家 7 安全生产许可证条例 国务院令第397号 8 建设项目环境保护管理办法 国环字第003号文 9 建设项目环境管理办法 国环字第003号文 10 关于加强建筑工程室内环境质量的若干意见 建办质[2002]17号 11 危险性较大的分部分项工程安全管理办法 建质[2009]87号 12 建筑安全生产监督管理规定 建设部[2003]84号 关于印发“预防混凝土工程碱集料反应技术管理规定《试 1 京建科【1999】230号 行》”的通知 地方 关于印发《北京市建设工程施工试验实行有见证取样和送检 2 京建法【2015】89号 制度（试行）》的通知 1.6 其它 表1-6 其他应用文件 序号 类 别 名 称 编号 1 其他 地质勘察资料 2 企业 公司质量、环境、职业安全健康管理体系程序文件 3 企业 公司质量手册 4 企业 公司安全手册 5 建设部 建筑业10项新技术2010 4国家核与辐射安全监管技术研发基地建设项目 施工组织设计 2.工程概况 2.1 工程基本情况和各参建方基本情况 国家核与辐射安全监管技术研发基地建设项目位于北京市房山区长阳镇轨道交通房山线 理工大学站6、8号地部分地块，毗邻良乡大学城。工程包含3个单体，即 1#实验楼、2#实验及 综合业务楼、3#动力中心，总建筑面积94937㎡，地下21204㎡、地上73733㎡。 1#楼大空间试验室为钢排架结构、辅楼为混凝土框架-剪力墙结构，2#、3#楼为混凝土框 架-剪力墙结构，钢筋混凝土梁板式楼梯。结构安全等级为一级，结构重要性系数为1。结构设 计基准期为50年，设计使用年限为50年。地基基础设计等级一级，安全等级一级。抗震设防烈 度8度，抗震类别重点设防类（乙类） ，抗震等级二级。建筑场地类别为Ⅱ类，属建筑抗震不利 地段。 1#楼混凝土结构地下1层（局部2层）、高度9.85m， A辅楼地上2层、建筑高度14.5m，辅 楼B、C地上均为4层、建筑高度25.05m。2#楼混凝土结构地下3层、高度13.8m，地上12层、建 筑高度60m。3#楼混凝土结构地下1层、高度6.2m，地上1层，建筑高度12米。 表2-1 工程主要情况一览表 序号 项 目 内容 1#实验楼（国家核与辐射安全监管技术研发基地建设项目）2#实验及综 1 工程名称 合业务楼等2项（国家核与辐射安全监管技术研发基地建设项目） 2 工程地址 北京市房山区长阳镇 3 建设单位 环境保护核与辐射安全中心 4 设计单位 北京市建筑设计研究院有限公司 5 监理公司 北京四达贝克斯工程监理有限公司 6 质量监督 北京市房山区质量监督站 7 总包 中国建筑一局（集团）有限公司 8 承包方式 施工总承包 土方回填、主体结构、二次结构、装修、屋面、外墙保温、强电预留预埋及 电缆敷设、给排水预留预埋及管道施工、暖通预留预埋及风管施工、园林 9 合同范围 景观、市政、电力热力管线接入、设备采购及安装、试运行等施工图纸及 工程量清单所涉及的全部内容。 10 合同工期 1050日历天。2015年12月1日开工，2018年10月16日竣工 合格，北京市结构“长城杯”金奖、北京市建筑“长城杯”金奖、建筑工 11 质量目标 程“鲁班奖”。 2.2 建设地点特征 房山地形复杂多变，但本工程周边地势平坦，东侧为在建开发项目，北侧为绿地，西侧为 待开发项目，南侧为在建医院项目，平均标高-41.4m，本项目属于北温带半湿润大陆性季风气 5国家核与辐射安全监管技术研发基地建设项目 施工组织设计 候，夏季高温多雨，冬季寒冷干燥，春、秋短促。全年无霜期180～200天，年平均气温为11.9℃， 历史最高气温曾达到43.5℃，最低气温曾至-26℃，年平均降水量582.8mm，春季风速最大，冬 季次之，夏季风速最小。地震烈度为8°。 2.3 各专业设计简介 2.3.1建筑设计概况 表2-2 建筑设计概况表 序号 项目 内容 1 建筑功能 实验、综合业务、动力中心 2 工程性质 实验、公共建筑 建筑面 地上部分 28065㎡ 1#实验楼 30329㎡ 积 地下部分 2264㎡ 2#实验及综 建筑面 地上部分 44768㎡ 62726㎡ 3 建筑面积 合业务楼 积 地下部分 17958㎡ 建筑面 地上部分 900㎡ 3#动力中心 1882㎡ 积 地下部分 982㎡ 总建筑面积 94937㎡ 地上 1~4层 25.05m 1#实验楼 地下 1层（局2） 9.85m 建筑层数 2#实验及综 地上 3~14层 60m 4 及高度 合业务楼 地下 3层 13.8m 地上 1层 12m 3#动力中心 地下 1层 6.2m 1#实验楼 2#实验及综合业务楼 3#动力中心 5 绝对标高 41.4m 41.4m 41.2m 1#实验楼 辅楼层高5.7m，主实验区为25.05米高单层厂房 6 建筑层高 2#实验及综 一至四层层高5m，实验楼五至十二层层高4.5m，综合业务楼五至十 6国家核与辐射安全监管技术研发基地建设项目 施工组织设计 合业务楼 一层层高4.2m，十二层层高7.6m 3#动力中心 层高12m 抗震设防烈度 8度 建筑抗震类别 重点设防类（乙类） 高层建筑 地上 一级 地下 一级 7 建筑耐火等级 多层建筑 地上 二级 地下 一级 防水等级 地下室 一级 屋面 l级 底板、外墙：防水混凝土+热熔型聚酯胎SBS—II≥4+3； 地下室防水层 顶板：防水混凝土+热熔型聚酯胎SBS—II≥4+3（绿化顶板+铜复合胎改 8 性沥青防水卷材≥4） 屋面防水层 热熔型聚酯胎SBS—II≥3+3； 其他防水层 采用不小于1.5mm厚单组份聚氨酯防水涂料+保护层 平屋面 60厚B1级挤塑聚苯板 夹心复合屋面 100厚憎水超细玻璃棉板 9 保温层 外墙保温 60、80厚憎水超细玻璃棉板 采暖/非采暖 隔墙 30厚憎水膨珠保温砂浆 房间 顶板 20厚超细无机纤维保温 1#实验楼 陶板幕墙、铝板幕墙、玻璃幕墙 2#实验综合业 陶板幕墙、铝板幕墙、玻璃幕墙 10 外墙做法 务楼 3#动力中心 贴陶板墙面 屋面出女儿墙 外墙涂料（颜色同陶板） A区 一部客梯 B区 一部客梯、一部货梯 电梯布置情 11 C区 一部客梯、一部货梯 况 2#实验及综合业务 地下部分 四台消防电梯，四台客梯 楼 地上部分 四台消防电梯，八台客梯，一台货梯 2.3.2结构设计概况 表2-3 结构设计概况表 序号 名称 楼号 基础形式 底板顶标高(m) 底板厚度（mm） 独立基础、条形基 -7.5、-6.3、-8.2、-8.7、- 1800、800、600、 1#实验楼 础及筏型基础 10.1、-11.6、-7.8、-9.3 300 1 基础 2#实验及综合 梁式筏型基础 -14.5、-15.7、-16.8 800 业务楼 3#动力中心 梁式筏型基础 -8.6 500 楼号 结构形式 楼板厚度（mm） A区-1层150；夹层120/150；1~2层120/200。 实验室为钢排架 B区夹层150；1层120/ 150/200；2~4层120/ 结构，辅楼为钢筋 1#实验楼 150。 混凝土框架-抗震 C区-1层260/180/200/400/500/800；1层 墙结构 120/150；2~4层120/150；机房层120/160。 -3层200/300/400；-2层180/200/400；-1层 结构形 2 180/200；1~3层130/150/180/200；4层 式 150/200； 2#实验及综合 混凝土框架-抗震 实验楼5~12层130/150/200；机房层 业务楼 墙结构 100/130/160/200。 综合业务楼5~12层130/150；机房层 100/120/160。 混凝土框架-抗震 -1层180；1层150；屋顶150。 3#动力中心 墙结构 楼号 混凝土部位 强度等级 混凝土 基础垫层 C15 3 强度等 1#实验楼 独立基础、条形基础 C30 级 筏板基础 C30P8 7国家核与辐射安全监管技术研发基地建设项目 施工组织设计 地下室外墙柱 C40P8 柱、抗震墙、连梁、C区预应力梁 C40 梁、板、楼梯 C30 基础垫层 C15 筏板基础 C30P8 地下室外墙柱 C40P8 地下三层~三层柱 C60 四层~七层柱 C50 八层~十一层柱 C40 2#实验及综合 十二层至顶层柱(综合业务楼顶层) C30（C40） 业务楼塔楼 地下三层~五层抗震墙、连梁 C40 六层~顶层抗震墙、连梁 C30 地下三层~三层梁、板、楼梯 C30 四层~五层梁、板、楼梯 C35 六层~顶层梁、板、楼梯 C30 (综合业务楼顶层) （C40） 地下三层~顶层柱、抗震墙、连梁 C40 2#实验及综合 地下三层~三层梁、板、楼梯 C30 业务楼裙楼 顶层梁、板、楼梯 C40 2#实验及综合 地下三~地下一层柱、抗震墙、连梁 C40 业务楼纯地下 地下三~地下一层梁、板、楼梯 C30 室 （地下一层梁、板） （C30P6） 基础垫层 C15 筏板基础 C30P8 3#动力中心 地下室外墙、柱 C30P8 地下一层~顶层柱、墙、梁、板、梯 C30 过梁、构造柱、设备基础等非结构构件 C30 2.3.3机电设计概况 表2-4 机电设计概况表 序号 项 目 设 计 要 求 系 统 做 法 管 线 类 别 水源为城市自来水,建设 用PE管(100级)，明装 方提资自来水水压约为 生活给水 用螺纹连接、沟槽卡箍 PE管 0.28MPa。由两路市政给水 式连接，暗装热熔粘 提供. 采用市政中水水源供水， 室内中水管采用内衬塑 钢塑复合管 中水最高日用水量45.5 镀锌钢管及管件，室外 中 水 球墨铸铁管 m3/d,最大用水量7.5 中水采用球墨铸铁、内 PPR管 m3/h 衬塑镀锌钢管。 管 消防水池有效容积 室外的室内消 道 本工程室外消防用水水源 728m³，消防水箱有效容 火栓系统和喷 1 工 同生活给水。室外消防用 积36立方米。室外消防 水系统管道均 程 消火栓给水 水量为40L/s，火灾延续 环管上若干地下室消火 采用热镀锌钢 时间3h。 栓，设置DN100mm和 管，焊接或法兰 65mm消火栓各一个 连接； 喷头动作温度：厨房操 自动喷淋管道 作间为93℃，其他场所 采用内外壁热 自动喷水灭火系统由贮水 为68℃；自动喷水灭火 浸镀锌钢管， 喷淋给水 池、消防泵、高位水箱联合 系统共设4台地下式水 DN≤150螺纹连 供水；设计流量约52L/s。 泵接合器，每台流量为 接，DN>50沟槽 10-15L/s 连接 8国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 项 目 设 计 要 求 系 统 做 法 管 线 类 别 建筑生活污水经管道汇 建筑排水管材采用排水 UPVC排水管 生活污水和 集，于末端设置化粪池，处 用UPVC管材管件，室外 HDPE双壁波纹 废水 理后污水就近排入市政污 排水管材采用HDPE双壁 管 水管道 波纹管。 重力雨水采用 暴雨强度为5.06L/S，基 屋面雨水采用87斗雨水 UPVC管，压力 雨水 地总面积为51676 m2，雨 系，仓库部分外排水，办 雨水管采用 水排水量约为2150L/S。 公部分内排水。 HDPE管 由室内集水坑经污水提升 压力排水管道采用焊接 压力排水 泵排出室外，再由室外污 焊接钢管 钢管，焊接连接 水管汇集至市政排水管网 冷凝水管采用UPVC管， 本工程配合建筑专业预留 承插口连接，冷凝水管 室外机位置和有组织排冷 空调冷凝水 最小坡度为0.005，连接 UPVC塑料管 凝水，空调冷凝水排至卫 末端设备冷凝水管坡度 生间拖布池。 为0.01 配电箱需要预留活动板和 配电箱 敲落孔。配电箱柜为过路 明装 金属线槽 箱时，则需配π接铜排。 WDZA-YJY-1KV 交联辐照聚氯 电缆可明敷设在桥架上， 乙烯护套铜多 电力电缆 普通电缆与应急电源电缆 桥架内敷设 芯、耐火联辐照 应分别敷设。 聚氯乙烯绝缘 聚氯乙烯护套 铜芯缆 竖井内竖向桥架应与平面 图水平桥架连接。竖向内 镀锌桥架、防火 桥架 吊装、壁装 桥架为梯架，桥架施工时， 桥架 应注意与其它专业配合。 楼上采用JDG地下室采 焊接钢管、镀锌 电管 电管为SC和JDG两种 电 用SC管 钢管 2 气 穿越防火分区均采用防火 工 金属线槽。消防线槽应为 线槽 吊装、壁装 防火线槽 程 密闭式，与非消防线路分 槽敷设。 选用节能型灯具，应急照 大空间内吊链安装，吸 灯具 明采用荧光灯盘；大空间 顶安装、壁挂安装、吊顶 节能型灯具 场所和室外采用卤钨灯 安装 NH- 电线 聚乙烯绝缘导线 管内敷设 BV-450/750ZR- BV-450/750V 照明开关、插座均为安全 除注明外，均为 开关插座 暗装 型 250V，10A 屋顶沿女儿墙设计接闪 ø16热镀锌圆 本工程建筑按二类防雷设 避雷 带，柱主钢筋作防雷引 钢、ø10热镀锌 计 下线。 圆钢 采用40*4镀锌扁钢沿外 本工程建筑按二类防雷设 接地 墙基础内环形敷设作接 40*4镀锌扁钢 计 地极。 通 机械排风系统选用离心风 采用防排烟复合风管。 风 机箱，侧墙防雨百叶与屋 3 送回风管 接风口的软风管采用带 复合风管 系 顶通风器相结合自然排 有钢丝撑筋的铝箔风管 统 风。 9国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 项 目 设 计 要 求 系 统 做 法 管 线 类 别 火灾时，电动关闭防火阀， 调节阀和防火阀型号应 开启排烟风机防火阀。达 符合图纸要求，必须检 止回风阀 风阀 到280度时，自动关闭280 查其灵活性和可靠性， 70度防火阀 度防火阀，联动排烟风机 位置保证不影响阀杆和 280度防火阀 关闭。 阀柄的动作。 采用防排烟复合风管，厚 度18MM。接风口的软风管 消防排烟管 厚度18MM 复合风管 采用带有钢丝撑筋的铝箔 风管 防结露的 保温工 给、排、中 采用橡塑保温管进行防结 4 厚度15MM 橡塑保温管 程 水，空调冷 露保温 凝管 高压采用单母线分段， 低压变压器也采用单母 节能环保干式 变压器 正常用电和工艺用电 线分段，中间设联络开 变压器。 关的结线型。 分别为2台制冷量为 2814KW离心式制冷机组 空调机组 3台冷水机组 冷冻机组 和1台制冷量为1620KW 设 备 螺杆式制冷机组 5 安 消火栓泵、 螺纹连接焊接连接及沟 两用一备 镀锌钢管 装 喷淋泵 槽连接 给水泵 两用一备，智能化水箱 GB50242-2002 衬塑钢管 污水泵 两用一备 JYWQ自动搅匀型 焊接钢管 水箱 不锈钢水箱 法兰连接及焊接连接 不锈钢 法兰或专用卡箍连接， 高静压型回风口带初效过 天花板内藏式， 风机盘管 接风口的软风管采用带 滤 落地安装式 有钢丝撑筋的铝箔风管 2.4 室外工程设计简介 表2-5 室外设计概况表 序号 项 目 内 容 1 园林 场区内绿化 2 道路 场区内道路 3 各专业室外管井 场区内污雨水井、电力管井 2.5 现场条件 表2-6 现场条件概况 序号 项 目 内 容 1 场地现状 场地平整，工程桩已进入现场施工 2 水接驳 水接驳点设置在场地北侧 3 电接驳 设置在现场西侧 4 测量控制点 现场给三条控制点 10国家核与辐射安全监管技术研发基地建设项目 施工组织设计 2.6 承包任务划分 表2-7 承包项目内容 序号 划 分 范 围 承 揽 项 目 内 容 地基与基础、主体结构、建筑装饰装修、建筑屋面、给水、排水及采 地基与基础、主体 1 暖、通风与空调、建筑电气、智能建筑、电梯以及室外工程等设计图 结构、建筑装饰修 纸显示的全部工程 2.7 典型平面图、立面图、剖面图 11国家核与辐射安全监管技术研发基地建设项目 施工组织设计 I段首层平面图 12国家核与辐射安全监管技术研发基地建设项目 施工组织设计 II段地下三层平面图 13国家核与辐射安全监管技术研发基地建设项目 施工组织设计 I段C区剖面图 14国家核与辐射安全监管技术研发基地建设项目 施工组织设计 II段1-1剖面图 15国家核与辐射安全监管技术研发基地建设项目 施工组织设计 I段C区北立面图 16国家核与辐射安全监管技术研发基地建设项目 施工组织设计 II段东立面图 17国家核与辐射安全监管技术研发基地建设项目 施工组织设计 2.8 工程特点、施工重点、难点分析及对策 2.8.1施工技术重点难点分析 表2-9 施工重难点分析表 序号 重点、难点内容 重点、难点分析 本工程基坑施工内容包括边坡支护、降水、土方开挖、地基处 理。2#实验及综合楼基坑最大深度-16.9m，1#实验楼基坑最大 深度-11m，动力中心基坑深度-8.7m，土方开挖总量约13万 m3。根据地勘报告，常年地下水位在-8.4m~-8.8m之间，降水 基坑施工 时，需要根据北京市要求采用止水帷幕。综合以上内容，本工 程基坑深度大、工作内容多，确定施工方案时，需要综合考虑 方案的合理性、经济性、安全性，并按照住建部建质[2009]87 号经专家论证合格后才能组织施工。 1#实验楼十米法半波实验室高度达17.5m、综合试验平台高 11.4m、辐射场实验室高10m，其他实验室高度均超过5m；2#实 高大空间模架体系搭 验楼一层、二层高10m，地下一层高6.2m，十二层高7.6m，锅炉 设 房支模高度11m。以上部位均属于住建部建质[2009]87号规定 的危险性较大或超过一定规模的危险性较大工程，施工前需要 按照文件规定编制专项方案或经专家论证合格后才能实施。 1#实验楼钢柱基座采用混凝土杯形基础，最大平面尺寸约 6.4×6.4m，最大高度3m，杯形基础间用拉梁连接，拉梁尺寸 杯形基础和上反梁式 0.4×0.8m，梁顶标高与杯形基础顶标高相差0.3m，施工难度 筏板基础施工 较大。2#实验及综合楼基础梁尺寸1.2×1.8m，底板厚0.8m， 梁上反1m，模板支设难度较大。 土建工 1 本工程地下室在常年地下水位以下，因此，地下室防水混凝土 程 施工质量、防水节点处理和施工缝处理是施工重点。重点部位 地下室防水施工和施 包括：筏板混凝土及后浇带形成的施工缝防水处理、地下室外 工缝处理 墙水平和竖向施工缝及后浇带防水处理、地下室顶板施工缝和 后浇带防水处理。 2#实验楼地下二层低本底实验室房间面积约140平米，顶棚、 四壁、地面均设不小于30mm厚铅板屏蔽层，结构楼板和墙均为 30mm铅板屏蔽层深 800mm厚。铅板设计施工时，需要解决施工便捷、防护可靠、保 化设计及施工 证质量。对此，将提前选择具有相应资质的专业公司进行深化 设计，在土建结构施工阶段，预留受力埋件，方便后期铅板安 装。深化设计和施工方案需报设计、监理、甲方批准后实施。 2#楼四层裙房和南塔12层大空间预应力梁共22道，6道主框 架梁，16道次梁，主次梁截面均为500mm×1800mm。由于梁加 预应力结构梁施工 腋且梁柱核心区钢筋非常密集，波纹管很难穿入进去并且精准 定位，在施工前期，沟通设计提前深化柱头钢筋位置和预留操 作空间等措施，保证预应力结构梁安全有效的实施。 2#楼幕墙高度超过50m，需进行专家论证。其中由于屋面上有 构件式玻璃、陶板和 混凝土花架梁，高出屋面约3.2米，所以此处搭设吊篮属于高 铝板组合幕墙施工 支架吊篮，为了增加吊篮支架的安全性能，需要对吊篮的前后 支架采取加固措施。 本工程1#实验楼包含大跨度钢结构厂房及大跨度钢连廊，其 中： A厂房为33米跨及15米双跨钢屋架，各12榀，屋架最重约 33米大跨度钢屋架、 钢结构 6.3吨，屋架柱36根，长约22.5米，最重约8.8吨； 2 22米长钢柱、24米跨 工程 B厂房为27米及21米钢双跨屋架，27米6榀，21米11榀，屋 钢连廊吊装 架最重约4吨，屋架柱28根，长约22.5米，最重约7.6吨； C厂房为24米双跨钢屋架，共14榀，屋架最重约3吨，屋架柱 21根，长约22.5米，最重约7吨； 1 8国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 重点、难点内容 重点、难点分析 钢连廊跨度24米，单榀桁架重约10吨。 构件均超过常规运输长度，运输及吊装难度大。 本工程钢结构用量约2400吨；构件形式多，柱脚、梁柱节点、 钢构件加工制作 梁梁节点、支撑与钢柱及屋架节点复杂；格构柱及钢屋架制作 工艺复杂，精度要求高。 1#实验楼I段A栋QD32/5T双梁桥式起重机安装工程，起重量 大于30t需进行专家论证。其中轨道安装：起重机大车运行轨 双梁桥式起重机安装 道是P43轨（长12.5米，单根轨道重约558kg），安装在钢结构 工程 吊车梁上，吊车梁顶标高为18.5m，此类钢结构吊车梁对轨道 安装来说安装难度及校正难度较大。 本工程功能性实验室较多，其中1#楼B4放射性废物安全验证 通风空调管道严密性 实验室、B6电离辐射防护研究实验室等实验室，试验工艺用氧 要求高 气、压缩空气设置专用通风管道，空调通风系统的严密性至关 重要，各系统的风管必须确保严密，无漏风现象。 本工程1#实验楼、2#实验楼有大量的实验设备，这些设备的等 电位连接直接关系到实验设备的使用，2#楼位置的数据机房对 等电位连接施工要求 等电位接地的连接要求更高，所以保障设备等电位连接的预留 高 预埋、管线指定位置的预留预埋定位，对后期设备的安装质量 起到至关重要的作用。 本工程包含众多大空间实验室，其中1#实验楼十米法半波实 验室高度达17.5m、综合试验平台高11.4m、辐射场实验室高 大空间高空作业电施 10m，其他实验室高度均超过5m；2#实验楼一层、二层高10m， 工重点 地下一层高6.2m，十二层高7.5m，此区域空间大 ，空间高度 高，管道、设备安装难度大。 各专业吊装设备型号烦杂，数量庞大，吊装位置难度大，冷冻 机电安 3 机、空调配套设备位于2#实验及综合楼地下室一层制冷机房 装工程 大型设备吊装施工难 内，冷却塔位于2#实验楼屋面。柴油发电机组位于2#实验及综 点 合楼地下三层。卧式燃气(油)蒸汽锅炉柴油发电机组位于3# 动力中心首层。 本工程弱电工程设计16套系统：智能照明控制系统、智能应急 照明、通讯系统、有线电视、安防技术防范系统、停车库管理系 弱电工程集成化高， 统、公共广播系统、信号导引及发布系统、电梯监控系统、电力 综合布线复杂 监控系统、能耗管理系统、火灾自动报警系统等。因此综合布 线复杂且部分系统关联性较强，相应线缆种类多布线复杂。 工程调试涉及专业、系统多，前期准备和过程中综合协调要求 高对于机电系统功能的实现，设备及系统的调试至关重要。机 电各专业之间、各系统之间关联密切，在进行完1#实验楼、2# 机电设备调试施工难 实验及综合业务楼、动力中心单机调试和系统调试后，还要进 点 行涉及到各个相关专业联合调试、整个弱电工程的各系统及数 据、监控、网络、消防等机房内的系统调试。这也将是本工程机 电安装调试工作的难点。 使用BIM技术对工程进行管理，对工程进度和造价进行控制， 避免专业分包工程交叉、工序穿插发生碰撞返工，提升工程一 次合格率和工程品质，BIM技术已经成为建筑全过程管理的重 BIM 要工具和发展方向。因此，我司将在本工程实施过程中，采用 4 技术应 深化设计+5D管理 BIM5D技术和3D打印技术对本程顺利进行提供保障。 用 但是必须认识到BIM工作的开展需要参建各方协同进行，建立 统一的族库，并根据设计变更情况不断对模型进行更新，直至 最后提交用于工程维护的成果，并提供人员培训，其工作量和 投入都非常大。 2.8.2针对本工程重点、难点的对策 一、工程占地面积较大、单体多、结构类型多样，施工组织难度较大 1、根据工程特点，合理划分施工阶段 1 9国家核与辐射安全监管技术研发基地建设项目 施工组织设计 本工程实施时，总体划分为施工准备阶段、基坑（土、护、降）施工阶段；结构施工阶段；二 次结构施工和装修深化设计阶段；装修、机电、实验设备安装施工阶段；室外园林景观、市政道 路、标志标识施工阶段；竣工交付使用共七个阶段。每个施工阶段必须做到合理划分施工区域 资源合理调配，工序穿插有序配合。 2、根据单位工程分布，实施分区管理，合理配置施工队伍数量 1）施工分区域管理 拟把整个工程划分为1#实验楼、2#实验及综合楼、动力中心和综合管廊三个施工区域进 行管理。每个施工区域内划分流水段，组织流水作业。其中，1#实验楼按自然分区划分为3个 流水段，2#实验及综合楼以后浇带为界划分为4个流水段，动力中心综合管廊各作为1段。三 个施工区域按施工进度计划安排的顺序穿插施工，劳动力、周转材料统一调配，确保各项作业 有序进行。 2）现场组织机构 在一个项目管理机构下，配备现场管理人员，包括生产、质量、安全、技术、机电、钢结构和 行政管理，施工高峰期管理人员共配置34人。 3）劳动力配置 根据单位工程位置、建筑面积、建筑市场劳动力水平、施工队伍的能力、以及建筑物构件 尺寸等因素综合考虑，拟指派1支基坑专业施工队、1支土建结构劳务队、1支钢结构施工队、4 支机电专业施工队、2支装修施工队、1支幕墙施工队、若干其他专业施工队负责本工程施工。 按照施工分区和各项工作开始时间，分别在三大施工管理区展开施工作业，并进行劳务人员 的调配，预计高峰期劳动力投入约650人左右。 4）大型机械配置 选择、部署大型机械设备、材料时，充分考虑三个施工区域的独立性，互不干扰，区内进行 组织和调配。基坑施工阶段，配置2台打桩机、5台挖土机、30辆自卸车、2台锚杆钻机；2#实验 及综合楼配置2台塔吊、2部双笼电梯、1台地泵；1#实验楼配置3台汽车吊、1台汽车泵、装修 期间设置3台物料提升机；动力中心配置1台汽车吊和1台汽车泵。 5）预拌混凝土搅拌站选择 为确保混凝土浇筑连续性，选择1家离本工程较近的混凝土搅拌站，合理安排混凝土浇筑 时间和混凝土罐车行走路线，确保混凝土连续浇筑。 3、科学编制物资进场计划，合理安排进场时间 1）施工期间各种材料如混凝土、钢材、模板、架料、各种装修材料等的运送，数量较大，频 率较高，怎样保证材料的运送也是保证现场施工的必要条件。根据不同区域的需求量的进度 2 0国家核与辐射安全监管技术研发基地建设项目 施工组织设计 分别组织材料的进场，现场材料要严格按计划进场， 根据进度安排编制材料月计划、周计划、 日计划，并根据现场工期的实际情况进行及时调整。 2）优化材料运输线路，设专人负责材料的协调调配，保证人车分流；车辆装、卸材料时，不 得占用现场主要道路，要确保主要道路畅通，保证施工现场道路顺畅。 3）主要车辆出入口设保安24小时值班，进出车辆必须严格服从门卫及现场交通安全管理 员的管理。内部车辆出入时要凭借有效的现场出入证。外部车辆进入时，首先用门口电话或对 讲机与内部联系，征得同意后方可放行驶入，其他无关车辆均不得入内。同时保安做好车辆出 入记录，以方便查询。 4）大宗材料进场主要利用晚间，安排专人进行物资盘点、计量、入库。 二、专业施工多，总承包管理及协调难度大 1、降水、土方开挖、基坑支护、地基处理施工期间的协调 以上四项工作，组成一个完整的基坑施工内容，施工期间以机械作业为主，相互穿插进行 本工程以上全部四项工作，拟由1个施工队完成，1#实验楼和动力中心同时开始施工。2016年 9月份高压塔拆除后进行2#实验和综合业务楼施工；施工前，要根据危大工程管理规定，编制 专项施工方案并请专家进行论证，通过后再组织施工。施工时，要按照总体施工顺序安排进行 组织，确保基坑施工安全。 2、在基础及主体结构、二次结构施工期间，要保证设备、管道预留预埋位置的准确性，为 安装专业施工阶段提供良好的前提条件。机电专业对于由土建负责的预留洞、检修口等，根据 设计及规范图集，结合现场实际情况画好大样节点图及平面图，及时交给土建专业并对其进 行技术交底，在土建施工过程中机电安装专业将派专人负责复检其位置、尺寸，以保证准确无 误，为下道工序施工创造良好条件。 3、钢结构安装与设备安装、地面施工的协调 本工程1#实验楼采用单层钢排架结构，下部有机电设备和综合管廊，上部有梁式起重机， 必须协调好起重机的安装时间与钢结构屋面的施工关系，以及钢结构安装与混凝土地面的施 工关系，做到不因工序倒置引发施工困难。 4、装饰装修阶段与机电安装协调 装饰装修阶段与机电安装的配合主要表现在墙体配管及箱体与套管的预留预埋；室内吊 顶装饰主要表现在吊顶内的风管、风机盘管、水管、电管等的施工配合，以及后一阶段时风口、 排气扇与空调控制系统的功能元器件在装饰面层的合理布局。在施工前应明确各自的配合范 围及施工范围，并各自对其施工人员交底，在装饰施工之前必须提交包含各类功能性的器具 2 1国家核与辐射安全监管技术研发基地建设项目 施工组织设计 部件样品，如装饰性的风口。深化设计组应根据机电安装各专业施工平面图确定各功能器具 部件在天花上定位尺寸及空间尺寸，与装饰单位配合绘制综合施工图。 5、机电设备专业之间的配合 施工前，深化设计组根据设计院施工图绘制机电综合协调图，协调各专业设备、管线的布 置、走向，以保证各专业占用空间、位置是最合理的，减少由于设计失误而造成的各种损 失； 在工程设计中，严格按照各专业的设备器具位置定位为第一要求，水电风管道走向、坡度 标高合理化；当现场存在机电工程某一设备位置定位对管线施工造成难度时，坚持排水管线 保证空间坡度为第一、送风回风管道为第二，给水管道空间第三、电气管线加中间接线箱盒或 绕行原则，在不增加弯头等构件的前提下尽量将管线排布美观。 在施工中，机电专业间尽可能地创造有利条件；通过项目部定期召开的协调会，解决机电 安装各专业之间在施工过程中所出现的技术、进度、质量等问题，以使整个工程能顺利施工， 达到相应的各种指标。 总之，我公司从工程全局的角度出发，以高度的责任感，站在工程建设全局的角度，配备 拥有大型工程施工经验的项目班子和管理人员，从施工布署、工期安排、技术投入、质量、安全 现场文明等各个方面严格管理，对各专业承包商进行通盘策划、整体部署、高效组织、管理、协 调和有效的控制，从施工全过程的方方面面考虑周全，保证施工的顺利进行、高质量、按时完成 三、暂估项招标采购工作开展的原则 根据不同具体情况灵活采取下列方法： 1、首先必须执行北京市招投标相关法规和规定，按合同约定，在二级市场开展招标、投标 备案等相关工作。 2、以合同为依据，各类招标采购活动进行前，配合甲方或牵头开展必要的沟通与协调，并 编制招标书面资料。 3、对于分所合同在执行中产生纠纷的，优先协调、秉公、协商调解，调解不成才申请仲裁。 四、与施工管理各方的有效沟通、协调机制 1、组织协调工作中必须理顺的各方关系 组织协调重要的是理顺，贯彻工作始终有以下几方面： 1) 合同关系理顺 2) 工作关系理顺 3）各项工作理顺、目标理顺 4）人员关系理顺 2 2国家核与辐射安全监管技术研发基地建设项目 施工组织设计 2、与政府部门的协调方法主要采取请示、报告、汇报、送审等方式，也可通过一定关系和 渠道协调。 3、与甲方的协调方法 不定期报请项目召开协调会议，在会上协调解决有关问题，会后整理好协调会议纪要，督 促实施。 4、与设计单位的协调方法 尊重设计单位的意见，主动请设计单位设计交底，发现设计问题，及时向设计单位提出， 向设计单位提出合理化建议。 5、与监理工程师单位的协调 监理工程师是代表甲方对工程质量、造价、安全实行管理的单位，在施工中，总承包必须 全力配合监理工程师工作，服从监理工程师的各项指令。 定期参加监理工程师例会，汇报各项工作进展和存在的问题，协商解决。 6、协调好项目外部与项目建设的关系 1）与政府部门的协调方法主要采取请示、报告、汇报、送审等方式，也可通过一定关系和 渠道协调。 2）严格守法。“法”是项目建设与政府部门(如建设、文物、环保、消防等部门)关系的依 据。与项目建设有关的法律、法规和规章很多，首先要学法、懂法，还要守法、执法，用法指导建 设，解决工作过程中的问题。 3）遵守公共道德。项目建设具有社会性、长久性，很多方面都涉及公共利益。不仅要用公 共道德约束自己，而且应当监督参建各方遵守公共道德，使矛盾在公共道德的标准下解决，争 取社会各界对项目建设的关心和支持，争取良好社会环境。 7、搞好全面综合协调配合 1）项目部明确分工，由项目经理负责总协调，执行经理协助项目经理协调。 2）遇到问题，密切依靠、配合甲方搞好工作。站在公正立场，及时履行职责，做到协调解决 问题不过夜。 3）熟悉合同有关各种规定、要求，督促各方对合同的履行，避免发生合同纠纷。 4）碰到设计问题，及时主动报请甲方、设计代表、监理工程师并协调各方积极沟通解决。 5）建立各项规章制度，完善工作质量保证体系，确保工作顺利实施。 五、质量目标管理 1、成立创优小组 2 3国家核与辐射安全监管技术研发基地建设项目 施工组织设计 为达到工程质量目标要求，在整个施工过程中，项目部成立以公司总工为组长，项目经理 项目总工为副组长、项目部管理人员为组员的创优领导小组，全面策划工程质量控制及管理。 2、创优目标策划和分解 为了达到本工程的质量目标，优秀的项目领导班子，对工程施工全过程实施质量目标管理 并将单位工程质量目标分解为分部、分项工程的分目标。 质量目标落实到具体个人头上，实行目标责任制，明确奖罚指标，使每个分部分项工程管 理者与操作者形成有效的压力。 3、施工过程控制 工程项目质量的优劣是由施工过程水平决定的，过程控制是创“鲁班奖”工程的关键。 本工程要时时处处以过程精品为施工目标，确保整个工程质量优良，为获得“长城杯”、“鲁 班奖”打下坚实的基础。严格施工过程的质量控制，加强施工现场的质量管理，主要应作好以 下几个方面的工作： ①认真审阅和熟悉图纸，对各分部分项工程进行技术交底，并定期召开技术管理和质量 考评会议，总结经验、力争多出优良产品。 ②加强技术复核工作，完善复核制度，对测量定位、放线、轴线、标高、柱梁板的模板截面 尺寸、门窗洞口尺寸、预留孔、预埋件、排水管道、坡度标高及其它尺寸，均必须进行细部的技 术复核，以免发生任何差错。 ③加强混凝土及砂浆的配合比计量管理，任何材料不得随意增减，按规定做好试块并及 时试压。 ④加强隐蔽工程验收工作，对隐蔽工程验收必须在自检符合要求的基础上，经现场工长、 质量员会同监理共同验收合格并签证以后，方可进行下道工序施工。 ⑤加强对原材料、成品、半成品质量控制和管理工作，所有建筑材料均须有质量保证单或 出厂合格证，按规定必须进行复试的材料，逐一进行复试，合格以后才能使用于本工程上，杜 绝劣质材料进入工地。 ⑥各班组和工种之间要建立自检互检制度，互相督促，并分清责任和奖罚挂钩。 ⑦机电专业等设备安装工程必须和土建密切配合。 ⑧在整个施工过程中，加强技术资料管理工作，实事求是、及时正确做好各项技术资料， 工程验收时汇总整理，装订成册。 4、严格执行质量验收程序化 2 4国家核与辐射安全监管技术研发基地建设项目 施工组织设计 ①严格质量程序化管理，包括：项目质量计划、文件和资料控制程序、物资管理程序、产品 标识和可追溯程序、过程控制程序、检验试验程序、不合格控制程序、纠正和预防措施程序、质 量记录程序，以严格的程序规范各项质量管理工作。 ②建立完善的项目经理部质量责任制，分解质量目标，按创优的具体质量要求按单位工 程→分部工程→分项工程→施工工序进行层层分解，把质量责任落实到最基层。 5、加强资料的收集管理 资料包括施工技术资料、施工过程照片、音像资料等反映施工全过程以及能反映主要施 工方法和体现新技术、新工艺、新材料、新设备的措施等资料。 六、土建工程施工重点、难点及解决措施 1、基坑施工 1）降水 2#实验及综合楼基坑周边采用止水帷幕，内部采用管井降水。其他部位采用集水井排水。 2）基坑支护 2#实验及综合业务楼和1#实验楼C采用桩+锚护坡形式，1#实验楼A、B及动力中心采用 放坡+土钉墙护坡形式。 3）地基处理 按照地勘报告，1#实验楼独立基础和杯形基础需要进行CFG桩复合地基处理，施工前需要 深化设计。 2、高大空间模架体系搭设 拟在本工程超过8m的空间引入盘扣式脚手架，这种架体重量轻、承载力高、搭设简便、安 全性好，能够很好地解决本工程高大空间模板架体的搭设。 具体搭设方案需计算后确定。 3、杯形基础和上反梁式筏板基础 本工程杯形基础和上反梁式筏板基础尺寸较大，其施工难点在于施工顺序和模板支设。 本工程拟全部采用木模板，配合使用扣件式钢管支撑，施工时，杯形基础与拉梁同步开挖，同 时浇筑垫层、绑扎钢筋、浇筑混凝土，钢柱安装、校正完成后进行杯口封闭混凝土浇筑。基础上 反梁与底板同部施工，模板安装时保证支撑牢固，混凝土振捣密实，确保工程质量。 4、30mm以上铅板屏蔽层深化设计及施工 安装铅板屏蔽层有二种方案可供选择： 方案一：结构施工完成后安装 2 5国家核与辐射安全监管技术研发基地建设项目 施工组织设计 在基底墙上、顶板上种植钢筋，安装龙骨支架，然后安装铅板（或铅砖），再在房间内表面 焊接钢板作为铅板或铅砖的保护层。 方案二：结构尚未施工时安装 通过计算，加厚楼板，满足承重要求，在顶部墙面敷设钢板。墙面上。 我司通过研究，认这方案二更能保证施工质量和屏蔽效果。我司拟在进场后即与专业公 司沟通，进行深化设计，在结构施工阶段进行此项工作。 七、钢结构施工重点、难点及解决措施 （一）大型构件吊装 1、33米、27米、24米、21米大跨度钢屋架分两段运输至现场，拼为整体，15米屋架整体运 输； 2、屋架采用50吨汽车吊单机吊装。 3、22.5米钢柱分两段运输至现场，采用50吨汽车吊单机吊装。 4、24米钢连廊桁架采用散件运输，现场拼装为整体，采用50吨汽车吊单机吊装。 5、合理布置钢构件的堆放、拼装、起吊区域。 （二）质量保证措施 1、对钢结构制作厂进行严格考察，确保其技术力量、设备能力、生产规模等满足工程需要 2、针对本工程构件制作工艺复杂的特点，编制详细的制作工艺及方案，总承包应进行严 格审核；对特殊部位的构件制作前要进行样板制作，工艺评审通过后方可制作； 3、对加工制作的进度和质量进行动态监督，建立周报、月报制度，派驻驻厂监造工程师进 行监督。 八、机电安装工程重点、难点解决措施 1、通风空调管道严密性要求高 针对部分专业通风管道，施工中采用先进的机具和设备，提高工程质量，严把试验验收关 对材料质量、风管严密性测试、系统试运行、等各种试验进行检查并做好记录。对于安装完成 经验收合格的风管系统、设备加强成品保护。 2、等电位连接施工要求高 一次结构施工的同时把干线的预留预埋工作做好，在管线安装和二次施工的同时将等电 位施工完毕。在地面垫层施工之前尽力确定设备的位置，并完成埋设工作减少返工现象的发生 尤其在数据机房、安防中心、变配电室等的施工时确保一次性验收通过。 3、大空间高空作业电施工重点 2 6国家核与辐射安全监管技术研发基地建设项目 施工组织设计 加强与其他部门的联系，使工序之间进行密切配合，施工前大空间高空作业制定专项施 工方案，根据现场需求搭设施工平台并根据要求可邀请相关专家论证后方可施工，确保安全、 进度。 4、大型设备吊装施工难点 各专业应在总包商的统一协调管理下，本着“缓让急、小让大”的原则，大部分需要外用 电梯和塔吊完成,合理分配外用电梯和塔吊的使用时间，部分小空间设备采用吊车吊装，保证 工程施工进度不受设备吊装、运输影响。 5、机电设备调试施工难点 本工程调试的难点在于复杂的各专业系统和众专业分包的协调。 1）前期准备：成立“机电安装工程调试专家组”，在调试时配置需要的试验仪器设备，指 派资深专业工程师到现场负责指导；联系业主现场工程师、设备生产厂商以明确试验要求和 设备的相关技术参数；预先制定的调试方案和计划。调试工作最重要的为楼宇自控联调及消 防系统联动等调试。系统联动调试是一项综合性工作。我公司作为总承包方对联调过程本系 统出现的问题及时协调解决，以保证联调工作顺利进行。 2）调试方案与计划的编制：总包方将组织各专业分包方编制联合调试方案与调试进度计 划，并报业主、监理批准。各专业单机调试与系统调试时间安排必须符合总体调试进度计划要 求。 3）设备供应商协调：调试工作中各设备的正常运行是很重要的，除了在单机调试阶段设 备厂家技术人员应到场配合外，联合调试阶段重要设备、消防设备、新设备的供应商技术人员 亦应到现场进行协助。 4）应急预案：调试工作涉及不同的专业施工单位、供应商，不可预见性因素较多，因此有 必要制定合理可行的应急预案，发生紧急事故时，各单位必须无条件按照应急预案执行。 九、BIM技术应用 我公司将在工程实施过程中，确定BIM实施目标和具体工作内容，利用BIM技术，对施工 过程进行5D（3D+进度+成本）管理。 1、本项目建筑信息模型BIM拟实现以下基本功能： a.反映深化设计，加强设计对施工的指导 b.模拟施工重点部位工况、工程进度、现场管理，加强对施工过程的控制 c.使用BIM辅助计算工程量 2、将BIM各阶段输出的模型、动画和信息等成果提供给参建方，作为工程深化设计、施工 模拟、方案优化、工程进度以及场地管理的参考。 2 7国家核与辐射安全监管技术研发基地建设项目 施工组织设计 3、收集整个工程或各个阶段必要的原始数据：总承包作为现场各类施工信息的汇总单位 和总协调单位，提供对 BIM服务所需的各类信息。 4、为工程后期运行和维护提供参考。 5、组建专业BIM工作室作为BIM服务过程中的具体执行者，负责将BIM成果应用到具体 的施工管理工作中 3.施工部署 3.1 施工管理目标 3.1.1工期管理目标 拟定本工程项目的总工期为1050天。计划2015年12月1日开工，2018年10月16日竣工 阶段目标为： I施工区域工期节点 2016年1月20日 1 完成桩基础施工 2016年5月20日 2 ±0以下结构施工 2016年7月15日 3 A区结构施工 2016年7月30日 4 B区结构施工 2016年8月5日 5 C区结构施工 2016年8月20日 6 屋面以上结构施工 2016年8月9日 7 A区钢结构 2016年8月20日 8 B区钢结构 2016年9月1日 9 C区钢结构 2016年8月15日 10 地下室二次结构 2016年10月15日 11 地上二次结构 2017年7月31日 12 外装饰工程 2017年12月31日 13 内装饰工程 2#实验楼及综合业务楼、管廊 2016年6月25日 1 完成基础工程施工 2016年9月29日 2 ±0以下结构施工 2017年1月15日 3 主体结构施工 2 8国家核与辐射安全监管技术研发基地建设项目 施工组织设计 2016年12月31日 4 地下二次结构施工 2017年4月20日 5 地上二次结构施工 2017年6月12日 6 屋面工程 2017年11月30日 7 外装饰施工 2017年12月31日 8 室内装饰工程 分部分项验收时间 2016年7月10日 1 1#实验楼地基基础 2016年9月20日 2 1#实验楼主体结构 2016年9月29日 3 2#实验楼地基基础 2016年4月5日 4 2#实验楼裙房结构验收 2017年7月20日 5 2#实验楼主体结构验收 2018年10月15日 6 竣工验收 3.1.2质量管理目标 表3-1质量管理目标 管理内容 管理目标 合同目标为合格，确保中国建设工程“鲁班奖” 我方将确保北京市结构长城杯金质奖 质量目标 我方将确保北京市建筑长城杯金质奖 创中国建设工程“鲁班奖” 3.1.3安全管理目标 严格按照我单位 OHSAS18001 职业安全与卫生管理体系来管理运行本项目，并实现持续 改进。贯彻“安全第一、预防为主、综合治理”的方针。 表3-2 安全管理目标 管理内容 管理目标 安全生产施工目标 确保北京市安全文明样板工地 责任事故死亡率为零，无重大火灾事故和恶性中毒事故 工人岗前三级教育率达100%，特殊工种持证上岗率达100%，施工管理人员安全培 职业健康安全目标 训率达100%，无职业病发生 控制现场发生人员重伤率控制在0.5‰以内，轻伤频率在1.5‰以内。（以全部现场 施工作业人员为基数） 3.1.4绿色及文明施工管理目标 表3-3 绿色及文明施工管理目标 管理内容 管理目标 确保全国建筑业绿色施工示范工程 做到现场布局合理，施工组织有序，材料堆码整齐，设备停放有序，标识标志醒目， 绿色及文明施 环境整洁干净，实现施工现场标准化、规范化管理节地与施工用地；在施工过程中严格 工管理目标 按照国家有关部委批复的环保、水保方案实施，确保工程所在处的环境不受污染。环境 污染控制有效，严格按国家、住房和城乡建设部和地方政府有关规定及设计要求做好环 2 9国家核与辐射安全监管技术研发基地建设项目 施工组织设计 保工作。 3.1.5技术质量管理目标 积极推广应用建设部推荐2010版10项新技术和其他技术成果，科学地编制施工方案和 作业计划，减少消耗，科技进步效益率达到1.8%以上。确保2项全国优秀QC成果、4项省部级 QC成果一等奖、北京市科技示范工程等。 充分考虑施工组织设计和方案的技术可行性和合理性，追求技术综合指标的最优化选择， 科技进步效益率争取达到1.8%。拟定需要完成的科技成果如下： 序号 计划开发科技成果或应用的新技术 责任人 完成时间 1 钢板路综合施工工法 杜小乐 2016.12.31 2 长螺旋旋挖钻孔灌注桩施工技术总结 李松伟 2016.12.31 3 大面积混凝土地面防裂技术总结 李松伟 2016.12.31 4 可调式杯基钢模板应用 李松伟 2016.12.31 5 可拆卸式消防柜实用新型专利 鞠竹 2016.12.31 6 超长超高回形混凝土结构一次浇筑裂缝控制 杜小乐 2016.12.31 7 环境监测与降尘系统联动技术 许春库 2016.12.31 8 大功率锅炉安装及调试 刘尚磊 2016.12.31 9 一种低本底混凝土配合比发明专利 李松伟 2016.12.31 10 低本底实验室大体量特殊混凝土试配及浇筑施工工法 杜小乐 2016.12.31 11 三角斜撑悬挑架专项施工方案（优秀方案） 朱佳乐 2016.12.31 12 1#实验楼A栋钢结构车间双梁桥式起重机安装施工方案（优秀方案） 李晋谦 2016.12.31 13 钢结构合金卷材直立锁边屋面安装施工方案（优秀方案） 朱佳乐 2016.12.31 14 低本底实验室屏蔽墙体安装综合施工工法 杜小乐 2017.12.31 15 BIM5D技术应用 李晋谦 2017.12.31 16 悬挑式卸料平台压力感应技术 李松伟 2017.12.31 17 LED灯带照明技术 杜小乐 2017.12.31 18 雨水过滤回收循环利用技术 李松伟 2017.12.31 19 2#实验及综合业务楼构件式幕墙安装施工方案（优秀方案） 朱佳乐 2018.9.30 20 光伏板安装及调试 刘尚磊 2018.9.30 21 施工组织设计（优秀施组） 李松伟 2019.5.30 3.1.6消防管理目标和CI管理目标 3 0国家核与辐射安全监管技术研发基地建设项目 施工组织设计 表3-4 CI管理目标 管理内容 管理目标 消防管理目标 贯彻“预防为主，防消结合”的方针，保证无火灾发生 CI管理目标 集团CI示范工程 3.1.7降低成本目标 优化施工方案，减少人工、材料消耗，大力推广新技术、新工艺、新材料和新设备，搞好合 理化建议工作，并严格施工方案、措施的编制和审批，在满足安全施工和保证质量的前提下， 优先采用成本较低的施工方案。在方案或措施的实施过程中，强化工艺纪律，严格按方案或措 施施工，不得随意更改。 3.2 施工部署原则 本工程建设规模大，质量要求高，涉及到的专业分包较多，施工管理和协调的难度大。诸 多因素的严格要求对本工程承包商提出相当高的要求和挑战。因此，在本工程的实施中做好 整个工程的整体施工规划和部署显得尤为重要，对保证工程的顺利进行有着非常重要的指导 作用。我项目将按照“安全、环保、创新、高质量、低成本、团结合作”的指导思想搞好本工程 的全面施工和管理。 根据本工程所具有的：建筑面积大、施工难点多、质量要求高等特点，我们将制定合理严 谨的施工进度计划、有针对性的施工方案和管理措施，发挥我公司多年来的施工管理经验，运 用先进成熟、科学合理的施工工艺、方法，精心组织施工，为业主提供满意的服务。 针对以上特点，组织技术素质高的劳务队伍进场, 科学管理，科学组织，推广应用先进的 科技成果，以强有力的技术手段，促进施工顺利进行，优质高效地完成施工总承包任务 。 3.2.1确定关键线路 总体施工顺序：结构施工按照“先地下，后地上”的顺序进行；外装修按照自上而下的顺 序进行；初装修（砌筑、抹灰）按分阶段结构验收顺序，结构验收合格即可进行施工；机电工程 按照交叉作业的顺序进行。为保证整个工程顺利实施，从工程整体考虑，做到各工序合理相互 穿插。结构施工阶段机电配合土建，初装修阶段土建配合机电，精装修阶段机电配合精装，同时 兼顾市政、园林绿化、外檐等工程的合理提前插入，在各专业施工前采取样板先行的施工管理 模式，所有材料、设备、设施需提前确认，尽可能的争取时间，按时完成施工作业。由于工程现 场条件所限，场地狭小，钢筋加工场地及工人生活区等均需考虑外租场地，同时对生产资料 （钢筋运输及现场储备等）的组织也是相当严格，需进行单独的专项策划。 3 1国家核与辐射安全监管技术研发基地建设项目 施工组织设计 本工程由于2#实验及综合业务楼内有以高压线塔暂时无法移出，现场安排1#实验楼、动 力中心整体作为一个施工区域进行施工，本施工区域内包含A#实验楼、B#实验楼、C#实验楼、 动力中心，第二施工区域为2#实验楼与综合业务楼、管廊。1#实验楼为混凝土螺旋钻孔灌柱桩 桩上设有承台,局部混凝土框架柱，主厂房为钢结构框架柱，钢结构屋顶及维护结构, 2#实验 楼与综合实验楼为筏板基础，混凝土框架柱。依据此特点，本工程将桩基础、基础地梁、混凝土 框架柱、梁、屋面钢结构、外墙维护结构、地面工程、二次砌筑等施工为关键线路。 工程施工程序为： 施工准备——基坑支护、土方开挖——CFG 桩施工、桩头清理——基础底板——地下结 构——主体结构——屋面工程——二次结构——外墙工程——室内墙面施工——室内顶棚施 工——楼地面工程——油漆粉刷——电气、设备安装——各专业设备调试——室外工程竣工 清理——竣工验收—资料移交。 3.2.2装修工程施工安排 （1）地下室装修工程 I区、III区在结构主体完成后，屋面工程开始施工同时进行插入隔墙砌筑、抹灰工作，按 照公共走廊装修→卫生间→楼梯间→设备间→实验区的顺序施工。 II区在地下室结构验收后，插入地下三层隔墙砌筑和地面施工，随后插入卷帘门、防火门 的安装和墙面装修，随机电管线安装收尾，进行吊顶和顶面装修以及机电元器件安装。 （2）地上装修施工 按照办公区→公共走廊、电梯厅→楼梯及电梯装修→设备机房→实验区、办公区的总顺 序施工。随结构验收先行分层分段施工外墙、设备机房、卫生间、楼梯间、电梯间隔墙施工。再 进行卫生间地面预留预埋、防水及保护层、台盆架、墙地面及临时门安装，在机电支管线收尾后 封闭吊顶板。电梯厅和公共走道墙、地面随吊顶内机电管线同时进行，随机电管线的收尾，进 3 2国家核与辐射安全监管技术研发基地建设项目 施工组织设计 行吊顶板封闭、墙面面层和地砖铺装，最后进行风口、灯具、开关、控制面板等表面器具安装和 地毯铺装。 3.2.3施工总平面布置 本项目实施需综合考虑建筑使用要求，故我们将坚持长期性、阶段性、适用性、灵活性及 可改造性兼顾的原则，科学合理布置施工临设、运输道路、临水、临电等，立足紧凑性和可移换 性，做到投入最低，收效最大，经济适用。 一、1#楼地基与基础、2#楼土方开挖施工阶段现场平面布置 1#实验楼结构施工阶段安装1台塔吊，塔吊主要负责的1#楼B区、C区的材料垂直运输， 塔吊其型号为TC5515，臂长55m,端头吊重1.5T，A区主体结构材料采用平板汽车倒运至结构 边缘，采用汽车吊进行倒运； I区混凝土结构施工期间材料的供应需要，在A区西南角部位设置一个材料加工与材料 堆放场地，作为1#号塔吊的供料场。A区、B区南侧部位设置一个材料加工与材料堆放场地，作 为2#、3#塔吊的供料场，2#塔吊兼做3#塔吊的转料工作。 2#实验楼及综合业务楼土方开挖，从北侧向南、由南向北两个方向退挖，出土坡道设置在 中间，最后坡道从西向东开挖，锚杆护坡随着土方开挖进行跟进，确保边坡的安全稳定。 施工现场周边配备1台混凝土地泵HBT60混凝土地泵，一台汽车泵来满足混凝土的浇筑 工作。 结构施工阶段钢筋加工棚和木工加工棚采用装配式可周转钢构件搭设，顶部采用木板覆 盖。 二、1#楼钢结构、2#楼地下结构施工阶段 本阶段1#实验楼混凝土结构施工阶段安装3台塔吊位置及型号不变，钢筋、模板等加工 场材料堆放场位置未变，1#实验楼A区钢结构安装采用三台50吨汽车吊作为钢构件的垂直吊 装设备，钢结构安装顺序由北向南依次安装，A区实验楼南侧设置一个钢结构小型加工场与组 拼车间，钢构件堆场设置在结构内，每台汽车吊保证一个钢构件堆场为其供料，钢构件堆场随 着钢结构安装向前推移布置。 II区2#实验楼及综合业务楼地下结构施工阶段2台塔吊负责材料的垂直运输，3#塔吊不 但负责I区1#实验楼C区的混凝土结构材料垂直运输工作，同时负责II区2#实验楼及综合 业务楼地下结构施工阶段材料垂直运输工作。施工现场周边配备1台混凝土地泵HBT80混凝 土地泵，一台汽车泵来满足混凝土的浇筑工作。 本阶段现场平面布置详见附图一。 三、1#楼钢结构、2#楼地上结构施工阶段 3 3国家核与辐射安全监管技术研发基地建设项目 施工组织设计 1#实验楼A区安装物料提升机，开始二次结构及装饰装修施工，I区的钢结构小型加工场 组拼车间位置不变，C区钢结构安装采用3台50吨汽车吊进行吊装钢结构构件，钢结构安装 顺序由北向南依次安装，钢构件堆场设置在主体结构内，1#汽车吊有单独的钢构件堆场为其 供料，2#、3#汽车吊有共用一个钢构件堆场，钢构件堆场随着钢结构安装向前推移布置。 2#塔吊、3#塔吊在本施工阶段位置及型号不变，2#实验楼及综合业务楼西侧材料加工厂 位置不变，施工现场周边配备1台混凝土地泵HBT80混凝土地泵来满足混凝土的浇筑工作。本 阶段现场平面布置详见附图一。 四、1#楼及2#楼装修、3#楼及管廊结构施工阶段 二次结构施工阶段1#实验室设置3台SSD—100A物料提升机，1#物料提升机布置在A区 西侧，2#物料提升机布置在B区西南角，3#物料提升机布置在C区东南角，主要负责1#楼装修 材料的垂直运输。2#实验楼及综合业务楼设置2台SC200W双笼施工电梯，1台SSD—100A物料 提升机，施工电梯布置在2#实验楼及综合业务楼的西侧和北侧，1#外用电梯主要负责北塔楼 材料、人员的垂直运输，2#外用电梯主要负责南塔楼的材料人员的垂直运输。所有装修材料堆 场布置在其垂直运输设备周边。 III区动力中心门、管廊结构施工采用一台25T汽车吊作为材料的垂直运输设备，结构材 料加工场地布置在3#动力中心南侧及西侧，混凝土浇筑选用一台汽车泵。本阶段现场平面布 置详见附表五。 五、1#楼、2#楼装修、3#楼装饰装修阶段 本阶段的垂直运输机械设置数量、型号、位置与1#楼及2#楼装修、3#楼及管廊结构施工阶 段现场平面布置图一致，1#实验楼设置3台SSD—100A物料提升机。2#实验楼及综合业务楼设 置2台SC200W双笼施工电梯，所有装修材料堆场布置在其垂直运输设备周边。3#动力中心装 修材料堆场东侧，采用人工运输至作业面。到装修尾期阶段，拆除外用电梯，抓紧施工外墙维 护结构和电梯位置处幕墙，其他相关零星修补材料采用室内电梯运输。本阶段现场平面布置 详见附表五。 详见《现场总平面布置》章节。 3.2.3 工期部署 工期为1050天。 根据要求工期及工程形象进度，排除季节性对施工的影响。统筹兼顾，综合安排施工作业 雨期尽量避开不利于施工的工序，保证工程质量。 3 4国家核与辐射安全监管技术研发基地建设项目 施工组织设计 3.3 组织机构 3.3.1组织机构图 图3-1 组织机构图 3.3.2各岗位职责 表3-1 项目各岗位职责 岗 位 名 称 职 责 1）项目经理部全面工作的领导者与组织者。 2）参与建设单位的合同谈判，并认真履行与建设单位签订的合同。 3）主持项目施工组织设计、策划的编制 3）做好与建设单位、监理公司的协调工作。 4）领导编制项目质量目标与工期计划, 建立健全各项管理制度。 5）指导商务经理做好合同管理工作。 6）是项目安全生产的第一责任者。 项目经理 7）参与制造成本的编制，加强项目的成本的管理与控制。 8）项目经理组织编制施工组织设计的第一责任人，审批除公司文件要求由企 业技术负责人审批的施工方案以外的施工方案。 9）项目经理是项目质量的第一负责人。 10）负责与业主、监理及其它相关方的总体协调与沟通； 11） 参与集团公司组织召开的预算制造成本会议，并根据公司下达的制造 成本，领导编制制造成本实施计划，保证项目收益的实现； 1）编制实施《项目质量计划》，贯彻执行国家技术政策，协助项目经理主抓技 术、质量工作，是编制技术方案、质量策划的第一责任人。 2）主持编制项目重要施工方案、安全技术措施。 3）主持图纸内部会审施工组织设计交底及重点安全技术措施交底。 总工程师 4）领导项目新技术、新材料、新工艺的推广应用工作。 5）组织安排安全、技术培训工作，保证项目工程按设计规范及施工方案要求 施工。 6）领导和落实施工过程质量控制。负责土建、安装的技术协调工作。 3 5国家核与辐射安全监管技术研发基地建设项目 施工组织设计 7）领导工程材料鉴定，测量复核及工程资料的管理工作。 8）保持与建设单位、设计单位及监理单位之间密切联系与协调工作，并取得 对方的认可，确保设计工作能满足连续施工的要求。 9）领导项目计量设备管理工作。 10）负责项目质量保证体系的运行管理工作。 11）组织编制危险性较大的分部分项工程安全专项施工方案，组织超过一定 规模的危险性较大的分部分项工程的专项方案专家论证。 12）参加工程项目脚手架、模板支架、临时用电、大型机械设备及特殊结构防 护的验收，履行验收手续。 13）参加安全检查工作，对发现的重大隐患提出整改技术措施。 14）参加事故应急和调查处理，分析技术原因，制定预防和纠正技术措施。 15）主管项目技术部、质量部、BIM工作室的工作。 1）现场经理是施工生产的指挥者，领导项目安全生产工作，对各分项、分部的 施工质量负领导责任。 2）建立健全各项生产管理制度。 3）领导编制项目总工期控制进度计划，年、季、月度计划，并对执行情况进行 监督与检查。 4）主抓施工管理工作，做好生产要素的综合平衡工作以及机电安装工程交叉 作业综合平衡工作，以确保建设单位工期如期实现。 5）严格执行项目质量计划及质量验收程序,保证施工质量及项目质量目标的 实现。 生产经理 6）组织工程各阶段的验收及竣工验收工作。 7）参与质量事故的调查,并提出处理意见。 8）严格执行安全文明管理办法及奖罚制度,确保安全文明施工。 9）组织做好生产系统信息反馈及各项工作记录。 10）领导做好现场机械设备的管理工作，负责对公司内部专业公司的机械调 配工作。 11）对项目安全生产负直接领导责任，组织落实施工现场环境保护、文明施 工、安全生产和CI形象管理；牵头组织安全创优和CI达标工作。 12）主管项目工程部、安全部。 1）全面负责制造成本管理、工程结（决）算、合同管理、资金回收、分包管理等 方面的职责。 2）负责组织项目人员对项目合同学习和交底工作。 3）具体领导项目各类经济合同的起草、确定、评审。 4）负责项目经营报价、进度款结算及工程结算，负责编制对建设单位的清款 单、专业队伍的结算单。 5）负责专业施工队伍、材料供应商的报价审核。 6）负责项目的成本管理工作，及时汇总安全、文明费用情况为现场安全提供 资金支持。 商务经理 7）负责组织编制和办理工程款结算等工作。 8）确定工程合同中安全生产措施费，在业主支付工程款时确保安全生产措施 费同时得到支付。 9）在组织工程合同交底、签订分包合同时，明确安全生产、文明施工措施费范 围、比例（或数量）及支付方式。 10）保证安全生产措施费的及时支付，做到专款专用，优先保证现场安全防护 和安全隐患整改的资金。 11）审核项目安全生产措施费清单，对该费用的统筹、统计工作负责。 12）主管商务部。 1）负责领导项目安装生产管理工作。 2）负责安装专业队伍考核工作。 3）根据项目总工期控制计划，领导编制安装专业配合计划，并对执行情况进 行监督与检查。 机电经理 4）保持与建设单位、设计单位及监理之间密切联系与协调工作，并取得对方 的认可，确保设计工作能满足连续施工的要求。 5）领导编制安装专业施工方案，牵头协调解决安装专业技术问题。 6）对安装专业施工质量负第一领导责任。 7）严格执行项目质量计划及质量验收程序,保证安装施工质量及项目质量目 3 6国家核与辐射安全监管技术研发基地建设项目 施工组织设计 标的实现。 8）负责安装专业材料计划的审定。 9）参与工程各阶段的验收工作,具体负责质量事故的调查,并提出处理意见。 10）严格执行安全文明管理办法及奖罚制度,确保安全施工。 11）组织做好安装专业施工信息反馈及各项工作记录。 12）主管机电部工作。 1）执行公司要求的有关规章制度，结合工程特点制定安全活动计划，做好安 全宣传工作。 2）贯彻安全生产法规标准，组织实施检查，督促各分包的月、周、日安全活动， 并落实记录与否。 3）参与工程施工组织设计图纸会审工作。 4）负责现场安全保护、文明施工的预控管理。 安全总监 5）协助综合办公室进行安全教育和特殊工种的培训，检查持证上岗，并办理 入场证件。 6）定期组织现场综合考评工作，填报汇集上级发放各类表格，并负责对综合 考评结果的奖罚执行。 7）做好安全生产方面的内业资料及本部门的各种台帐。 8）对安全隐患下达整改通知单并进行复查。 9）负责现场动火证的办理工作。 1）贯彻国家及地方的有关工程施工规范、工艺标准、质量标准。 2）严格执行质量检验评定标准，行使质量否决权。确保项目总体质量目标和 阶段质量目标的实现。 3）编制项目“过程检验计划”，增加施工预控能力和过程中的检查，使质量 问题消除在萌芽之中。 4）负责分解质量目标，制定质量创优实施计划，并监督实施情况。 质量总监 5）监督“三检制”与“样板制”的落实，参与分部分项工程的质量评定和验 收，同时进行标识管理。 6）不合格品控制及检验状态管理。 7）组织、召集各阶段的质量验收工作，并做好资料申报填写工作。 8）参与质量事故的调查、分析、处理，并跟踪检查，直至达到要求。 9）按ISO9002标准进行质量记录文件的记录、收集、整理和管理。 1）在项目现场经理领导下，负责项目基础、结构、粗装修、室外工程的生产组 织、进度计划落实、施工方案的实施、工序协调、质量控制等工作； 2）参与编制项目质量保证计划、各类施工技术方案、安全文明施工组织管理 方案； 3）负责具体组织和完成项目开工前期现场准备工作，包括各类临设； 4）参与进度计划的编制，负责职责范围内的进度计划的细化和落实工作； 5）参与相关分包商的选择工作； 工程部 6）协助安全文明施工、质量体系运行和争创质量奖工作； 7）协助技术准备部，编制职责范围内工程的物资需求计划； 8）负责填写施工日志，协助技术准备部的技术资料收集整理工作；参与项目 阶段交验和竣工交验； 9）负责职责范围内工程分包商现场施上的管理控制工作和与业主、监理工程 师联系进行分部分项工程的检查； 10）协助项目现场经理实施与后方生产资源的支持和配合。 1）协助项目总工程师/副总工程师工作，负责项目施工的技术准备工作； 2）具体负责招投标阶段技术标的编制工作； 3）参与编制项目质量保证计划。安全文明施工组织管理方案；负责机电工程 外的各类施工方案的编制工作；协助机电部编制机电安装工程施工方案； 4）具体负责测量技术方案的编制工作； 5）具体负责现场总平面的布置方案及其调整方案； 6）参与相关分包商和供应商的选择工作； 7）协助安全文明施工、质量体系运行和争创质量奖工作； 8）负责编制工程的物资需求计划； 9）负责技术资料收集整理工作，项目阶段交验和竣工交验； 10）协助总工实施与联系后方技术力量和资源的支持和配合； 技术部 11）负责新技术、新材料、新工艺在本项目的推广应用和科技成果的总结工 3 7国家核与辐射安全监管技术研发基地建设项目 施工组织设计 作； 12）与质量部紧密配合，共同负责工程创优和评奖活动。 1）在项目机电经理领导下，负责项目机电安装工程的生产组织、进度计划落 实、施工方案的实施、工序协调、质量控制等工作； 2）负责业主直接发包项目，如会议及比赛场馆设备等工作的协调、现场施工 的配合； 3）参与编制项目质量保证计划、安全文明施工组织管理方案； 4）负责编制机电安装工程各类施工技术方案； 5）协助物资部准备符合合同要求的设备材料样品或资料，负责具体呈报审批 工作； 6）参与进度计划的编制，负责职责范围内的进度计划的细化和落实工作；负 机电部 责与土建和装修工序的配合协调工作； 7）参与相关分包商和供应商的选择工作； 8）协助安全文明施工、质量体系运行和争创质量奖工作； 9）负责编制职责范围内工程的物资设备需求计划； 10）负责填写施工日志，协助技术准备部的技术资料收集整理工作；参与项目 阶段交验和竣工交验； 11）负责职责范围内工程分包商现场施工的管理控制工作和与业主、监理工 程师联系进行分部分项工程的检查； 12）协助项目机电经理实施与联系后方生产资源的支持和配合。 1）在项目商务经理领导下，在招投标阶段，主要协助项目商务经理实施投标 经济文件准备、项目合同、经营事务； 2）具体负责项目预算成本的编制和成本控制工作； 3）具体负责本项目分包招标文件的编制工作； 4）具体负责分包商、供应商的选择工作； 商务部 5）参与项目质量保证计划的编制工作；主持商务部编制开支预算和资金计 划； 6）具体负责与业主和分包的结算工作，编制项目月度请款、分包付款文件； 7）具体负责项目合同管理、造价确定以及二次经营等事务的日常工作； 8）与财务部一道，负责准备竣工决算报告以及经理部的解散和清算工作； 9） 其他与商务方面的工作。 1）在项目商务经理领导下，具体负责项目物资设备的采购和供应工作，为招 投标经济文件准备提供基础物资价格数据； 2）具体负责项目物资采购计划、进场计划和统计工作； 3）具体负责本项目物资采购招标文件的编制工作和供应商的选择工作；负责 供应商的日常管理工作； 4）负责编制项目物资领用管理制度和日常管理工作； 5）参与项目质量保证计划的编制工作；配合商财务部编制资金计划； 物资部 6）负责物资进出库管理和仓储管理；负责监督检查所有进场物资的质量，协 助技术准备部做好技术资料的收集整理工作； 7）负责进口物资的检验、报关、清关业务； 8）具体负责竣工时库存物资的善后处理； 9）具体负责与后方采购供应支持的协调联系工作； 10）及时准确地为现场部门提供呈报业主和监理工程师审批的各类材料样 品。 3.4 施工区域划分 3.4.1分区和流水段划分的原则 1、分区要根据结构的平面特点、工程量和工期需要进行，尽量作到分区合理，便于组织施 工。 3 8国家核与辐射安全监管技术研发基地建设项目 施工组织设计 2、同一施工区域内各流水段的施工工程量大致相近，流水段划分数量与作业工序的数量 相对应，以便于施工组织。 3、每个流水区段能被塔吊所覆盖，便于材料垂直运输的组织、安排和调度； 4、根据流水段的划分和结构施工进度安排，进行人、机、料的合理投入和配置，以及施工 场地的合理安排。 3.4.2施工区域、流水段的划分及施工顺序 根据工程特点及周边环境条件，综合考虑工程工期、质量、劳动力、材料、机械、设施等资 源投入情况，组织分阶段分重点进行施工。施工期间，平面分区、段，流水施工，各专业体交叉 作业。合理组织，保证施工的连续性、均衡性、节奏性，做好分阶段验收安排，提前插入钢结构、 金属屋面、幕墙的施工。 根据工程的特点，项目选择一支劳务队伍，将整个工程分为1#实验楼、3#动力中心、2#实 验楼与综合业务楼三个区域，从而将整个工程分为11个区段进行施工。 本工程占地面积、体量大，计划将本工程划分为三个施工区域，每个区域分别组织施工。 各区域内配备独立的施工机械、周转材料等，尽量避免区域间的交叉作业。地下、地下施工区 域按照施工后浇带及地上工程的单体使用功能、工程量大致相等的原则划分，一区主要包括 实验楼,主要包含A区、B区、C区，二区主要包括实验及综合业务楼，三区主要包括动力中心与 管廊。根据结构施工特点及工期要求，拟定在不同的施工阶段，将工程划分成多个施工区域， 然后在各个施工区域内划分流水段，分别组织流水施工。详见下图所示： 3 9国家核与辐射安全监管技术研发基地建设项目 施工组织设计 186435 I区 管廊 III区 II区 4 0 00099 00429 28800 75600 00882 1#实验楼 1#实验楼 1#实验楼 A区 B区 C区 1F H=25.05M 1F H=25.05M 1F H=25.05M 12F/3B H=60M 3#动力中心 1F/1B H=12M 2#实验楼及综合业务楼 3F/3B H=20M 14F/3B H=60M 整体区域划分 一、地基与基础及地下结构主体施工阶段施工区域划分 本工程结构施工阶段3个区，三个区内根据施工大小划分不同的施区域，依据工期要求在 区域内单组组织班组按流水段进行流水作业，一区划分3个施工流水段，二区划分4个施工流 水段，三区划分4施工流水段。国家核与辐射安全监管技术研发基地建设项目 施工组织设计 186450 10400 4 1 0009 0009 0009 0009 0009 0009 0009 0009 0009 0009 00099 14505850 6000 9000 6000 61503150 9000 2850 15300 12000 11985 3000 9000 12000 15300 12000 12000 12000 12000 0009 10400 5850 6000 9000 6000 61503150 9000 2850 15300 12000 11985 3000 9000 12000 15300 12000 12000 12000 12000 1450 186450 00099 0009 0009 0009 0009 0009 0009 0009 0009 0009 0009 0009 I区 1#实验楼 1#实验楼 1#实验楼 B区 A区 C区 I-1段 I-2段 I-3段 一区地下结构施工阶段施工区域划分 75600 8400 8400 8400 8400 8400 8400 8400 8400 8400 0084 00840093 0048 0048 0048 0048 0048 0048 0048 0048 0048 0033 00429 8400 8400 8400 8400 8400 8400 8400 8400 8400 75600 00429 0084 0084 0048 0048 0048 0048 0048 0048 0048 0048 0048 0033 0093 II-4段 II-1段 II区 II-3段 II-2段 二区地下结构施工阶段施工区域划分国家核与辐射安全监管技术研发基地建设项目 施工组织设计 28800 7200 4 2 0027 00882 7200 7200 7200 0048 0006 0027 III-1段 III-2段 III-3段 7200 7200 7200 7200 管廊 28800 III区 3#动力中心 1F/1B H=12M III-4段 00882 0048 0006 0027 0027 三区结构施工阶段施工区域划分 二、地上结构主体施工阶段施工区域划分 本工程结构施工阶段3个区，三个区内根据施工大小划分不同的施区域，依据工期要求在 区域内单组组织班组按流水段进行流水作业，I区混凝土结构共划分6个流水施工段，其中A 区划分3个施工流水段，钢结构构件安装按照A区、B区、C区进行流水。B区1个流水施工段， C区2各施工流水施工段。二区划分4个施工流水段，三区划分4施工流水段。 1段 1#实验楼 2段 A区 3段 186450 10400 0009 0009 0009 0009 0009 0009 0009 0009 0009 0009 00099 1#实验楼 1#实验楼 C区 B区 1段 2段 14505850 6000 9000 6000 61503150 9000 2850 15300 12000 11985 3000 9000 12000 15300 12000 12000 12000 12000 0009 10400 5850 6000 9000 6000 61503150 9000 2850 15300 12000 11985 3000 9000 12000 15300 12000 12000 12000 12000 1450 186450 00099 0009 0009 0009 0009 0009 0009 0009 0009 0009 0009 0009 一区地下结构施工阶段施工区域划分国家核与辐射安全监管技术研发基地建设项目 施工组织设计 75600 8400 8400 8400 8400 8400 8400 8400 8400 8400 4 3 0084 0084 0093 0048 0048 0048 0048 0048 0048 0048 0048 0048 0033 00429 8400 8400 8400 8400 8400 8400 8400 8400 8400 75600 00429 0084 0084 0048 0048 0048 0048 0048 0048 0048 0048 0048 0033 0093 II-4段 II-1段 II区 II-3段 II-2段 二区地上结构施工阶段施工区域划分 三、施工进度计划级 本工程开工时间2015年12月1日，竣工时间2018年10月16日，总工期1050天。详见下 表： 表3-2 里程碑控制时间表 序号 工序名称 里程碑控制时间点 1 桩基工程 2015年12月1日——2016年8月31日 2 土方开挖 2015年12月1日——2016年8月31日 3 垫层及保护层 2016年3月1日——2016年9月18日 4 基础施工 2016年3月10日——2016年11月1日 5 主体结构 2016年4月5日——2017年8月31日国家核与辐射安全监管技术研发基地建设项目 施工组织设计 6 外立面封闭 2016年10月1日——2018年7月 7 室内装修工程 2016年9月11日——2018年5月 8 电梯工程 2017年10月——2018年1月 9 机电工程 2016年3月11日——2018年5月 10 室外工程 2017年10月——2018年7月 11 电气系统调试 2018年5月——2018年8 12 消防系统调试 2018年5月——2018年8月 13 竣工验收 2018年8月——2018年10月 3.5 协调与配合 工程施工是通过业主、设计、监理、总包、分包、供应商等多家合作完成的，如何协调组织 各方面的工作和管理，是能否实现工期、质量、安全、降低成本的关键之一。从工程整体利益出 发，总承包单位要做好外部环境协调，与包括业主、设计、监理、专业分包、供应商在内的工程 直接相关的各方协调，以及总包项目的内部协调。因此，为了保证这些目标的实现，制定以下 制度，确保将将各方的工作组织协调好。 3.5.1外部环境的协调 （1）办理施工许可手续。 （2）办理质量监督注册登记手续。 （3）企业资质、营业执照、法人委托、主要管理人员资质证书、施工组织设计等报质检站备 案。 （4）由项目经理牵头进行前期临建报批、排污许可、卫生防疫、安全生产协议等相关手续， 为工程顺利进展创造良好条件。 （5）为了确保底板砼等施工质量，结构施工期间根据需要提前申请办理夜间施工许可证书 （6）由项目经理牵头，在建设单位协助下，与区政府有关部门、街道居委会及居委进行积 极协调，积极调解扰民避免民扰。 （7）配合政府各级部门对施工现场的安全文明、环保、治安、消防等各方面的检查，并确定 达到有关要求。 3.5.2对于工程直接相关的各方关系的协调 1、与业主协调 4 4国家核与辐射安全监管技术研发基地建设项目 施工组织设计 作为施工方，我们充分理解业主在工程建设中，以相对经济的成本达到“国际水平、国内 一流”精品建筑的目标。作为总承包单位，从工程全局角度出发，使业主的思路在施工中得到 尽可能的体现。 对项目过程程序的建议，从办理相关手续、组织招投标、过程管理。工程款结算等方面向 业主提出合理化建议，达到明确责任、提高效率的目的。 关于工程进度计划的协调。在工程总体进度控制计划编制过程中尽可能满足业主阶段工 期目标的要求，同时又根据工序、季节影响、场地限制、人员组织等客观情况，对工程总体施工 顺序做出合理的安排。 对业主指定专业分包或指定供应设备/材料的建议，向业主提出招标模式，招标对象选择 合约方式、承包方式等方面的建议供业主参考，并对招投标、加工、进场、施工等各阶段时间计 划根据施工经验给出建议供业主参照。 对指定专业分包和供应商的抽调。根据合约中承包责任范围，对专业分包和供应商进行 统一管理与协调，使之满足工程和业主；利益优化的目的，满足质量目标要求。 为业主提供技术咨询与服务，以详实、准确的技术信息和细致服务为业主决策提供依据。 2、与设计协调 程序的确定，在业主、设计、监理、总承包单位协商一致的基础上，确定图纸会审、设计变 更洽商、深化图纸以及专业分包单位提供的深化图纸的确认流程，明确各方的职责权限。 设计方案的优化。根据以往工程经验，对设计中的细节性问题，比如局部节点、装饰材料 选样、施工工艺的选择等，给出建议，供设计单位参照。对有关设计上的原则问题，施工图一经 确认后，基本不变改动。对于二次设计内容，也将视具体情况给出参考意见。 图纸会审和洽商记录做到提前沟通，与业主协商建立设计例会制度，除急需解决的问题， 定期集中解决平时发现的问题。随时与设计保持密切联系，使设计对现场施工动态及时了解。 重点设计变更后重组织图纸会审和图纸交底。 设备/材料的选型。按照明确需要共同选型的设备/材料清单，提供三家（含）以上备选，多 方共同选样定样。 3、与监理的协调 根据有关合约、规程、规定与监理协商，确定各种管理流程，达成一致，大家共同遵守。 建立监理会理会制度，组织项目主要管理人员和专业分包主要管理人员参加建立例会， 虚心接受监理。及时申报施工组织方案、计划，接受并执行监理单位合理化要求及建议。 建立考察制度，对主要专业分包单位和主要供应商进行联合考察，执行申报制度，货比三 家，择优录用。 4 5国家核与辐射安全监管技术研发基地建设项目 施工组织设计 严格材料报验，实验制度，见证取样，实体检测等制定专项方案并严格执行。服从监理取 样安排，坚持未验收、不合格材料严禁使用的原则。 提前上报验收计划，并备齐验收资料，为监理验收检查创造良好条件，对整改要求认真落 实，做好有要求就则有答复、有措施。 对洽商、变更等及时核量定价，报送监理。对于现场签证，有关各方共同参加量测，实事求 是，力争在掩盖前办理确认手续。 对监理单位提出的其他要求、建议虚心接受，并尊重监理劳动，尽量减少监理的劳动强度 和工作量。 4、与专业分包单位和供应商的协调 施工或供应对比，项目部将根据合同有关规定，充分行使总承包职责，保证工程整体利益 协助业主招标。为业主选择专业分包单位及供应商提供参考建议。协助业主进行承包模 式的选择和主要合同条款的制定，协商确定管理程序。 在施工总体计划安排上为专业承包商的施工留出充足的作业面和施工时间，并提前向业 主、监理提供专业分包单、甲方供应商材料设备的进场计划，并实施跟踪服务。 根据合约协助办理入场手续和提供各种施工条件，办理各种交底及交接手续，为业主施 工提供配合、服务。 参与二次设计、深化设计的协调和图纸审核保障各专业交圈以及创优的需要。对于专业 施工图，由具备专业设计资质的专业承包商组织设计，经相应审核单位审核后用于施工。但设 计图纸应满足业主、监理及总承包单位的要求，主要通过设计过程的协调来实现。 计划管理，总承包单位对工程进度计划进行统一管理，专业分包单位和供应商应服从总 体安排。 工序交叉管理。根据不同作业情况，由总承包单位统一进行交叉作业的协调以对工程整 体进度和施工质量有利为指导思想，从时间、空间的分配上进行细致的安排。 工程质量管理。为保证工程质量达标，总承包单位有权对所有分包单位进行质量管理和 监督，项目部将从材料设备的进场检验、试验，过程质量控制以及最终验收等方面进行全面指 导和严格要求。 工程技术资料管理。专业分包商都具备相应资质，工程技术资料由专业承包商自行组织、 完善，应满足《北京市建筑工程资料管理规程》，经总包核查符合要求后办理移交手续。工程开 工前，总包单位在入场交底时将会提出相应要求，并在施工过程中进行检查、指导。 安全文明施工及成品保护管理。总承包单位将根据有关规定对分包单位的安全文明施工 措施进行监督，专业分包单位应建立安全管理机构，设专职安全员，使安全防护、临时用电、机 4 6国家核与辐射安全监管技术研发基地建设项目 施工组织设计 械使用等处于受控状态。专业分包单位应负责自己施工范围内以及总包安排的责任区域的安 全及文明施工和成品保护工作，服从总包管理。 5、项目内部的协调 项目内部（包括自施范围内的专业分包）严格按照公司有关程序文件运行，建立各种制度 （1）确立和完善岗位责任制，明确分工，制定各种管理流程。 （2）对协力队伍和自有分包进行入场教育和培训，有关管理执行《分包管理规定》，鉴定安 全生产协议。 （3）监理图纸会审、图纸交底以及重大设计变更交底制度。对于新接收图纸，组织项目内 部各专业包括协力队伍进行图纸会审，集中所有问题，为与设计图纸会审作准备。各专业交叉 审图，防止遗留和消除设计不交圈。对较大或复杂的设计变更，组织专门的会审或交底。 （4）建立方案交底、技术交底、安全交底等各种交底制度，使施工组织安排和技术要求能 够传达到每个有关个人。 （5）建立月度协调例会制度、周生产例会、日例会、质量例会等各种例会制度，从不同层次 对工程管理进行总结、改进。 （6）建立培训制度，有计划进行有关规范、规程、标准、规定、施工工艺等的培训与学习， 提高管理人员及操作人员的技能。 （7）建立样板制度。关键工程在大面积施工之前，先施工样板，经相关各方共同确认后，再 进行大面积施工。 （8）落实“三检制”和奖罚制度。 4.资源需求计划 4.1 主要实物工程量 表4-1 主要实物工程量 序号 材料设备名称 规格型号 数量 建筑工程 1 混凝土 C15预拌砼 2007.21 m3 2 混凝土 C20预拌砼 115.29 m3 3 混凝土 C25预拌砼 1728.2 m3 4 混凝土 C30预拌砼 23398.97 m3 4 7国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 材料设备名称 规格型号 数量 5 混凝土 C30抗渗砼 27058m3 6 混凝土 C35预拌砼 2146.56 m3 7 混凝土 C40预拌砼 9303.33 m3 8 混凝土 C40P8砼 5601.23 m3 9 混凝土 C45预拌砼 72.11 m3 10 混凝土 C50预拌砼 685.21 m3 11 混凝土 C60预拌砼 1412.73 m3 12 钢筋 HPB300级 198.844t 13 钢筋 HRB335级 70.9t 14 钢筋 HRB400级 12071.838t 15 100BM轻集料砌块 BM100 279.94 m3 16 150BM轻集料砌块 BM150 10.40 m3 17 200BM轻集料砌块 BM200 8302.63m3 18 300BM轻集料砌块 BM100 156.04 m3 19 钢结构 Q345B 507.755t 20 钢结构 Q235B 981.451t YMJ3025、YMJ4025、YMJ3025A(弯锚）、 21 预埋铁件 77.704 t YMJ4025A(弯锚）等 装饰工程 2～3厚 1 PVC地胶 1401.91 600×600 2 防静电地板 13387.08㎡ / 3 彩色水泥自流平楼面 26556.32㎡ / 4 耐磨环氧地面 11147.11㎡ 600×600 5 防滑地面砖 23221.9㎡ 卫生间板材隔断、玻璃隔断、不锈钢 6 成品隔断 93间 隔断 600×300 7 薄型面砖防水墙面 2054.31㎡ 600×600 8 矿棉吸声板吸声墙面 3379.06㎡ / 9 墙面一般抹灰 147942㎡ 白色无机涂料 10 墙顶涂料 22435.77㎡ 4 8国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 材料设备名称 规格型号 数量 石膏板吊顶、格栅吊顶、硅钙板吊顶 11 吊顶 54289.28㎡ 白色无机涂料 12 墙面喷刷涂料 97424.19㎡ 100mm/150mm厚 13 石膏板隔墙 12940.78㎡ 600×600×5 14 块毯楼面 4622㎡ 钢制 15 防火门 2180樘 / 16 防火卷帘 33樘 / 17 铝合金窗 154樘 304不锈钢 18 栏杆、扶手 949.6m 聚合物水泥基复合防水 / 19 20334.14㎡ 涂料 / 20 无溶剂聚氨酯自流平 3673.76㎡ 21 聚氨酯防水涂膜 1.5mm厚 16224.77㎡ 机电工程 一、给排水及采暖工程 1 内衬塑热浸镀锌钢管 DN50-DN150 5225m 2 内衬塑热浸镀锌钢管 DN15-DN40 2535m 3 PPR冷热水管 各型 450m 4 HDPE雨水管 各型 3897m 5 机制排水铸铁管 各型 35220m 6 热镀锌钢管 各型 2680m 7 给排水阀门 各型 794个 8 地下室污水泵 各型 96套 9 不锈钢水箱 各型 7套 10 卫生洁具 各型 205套 11 成套变频供水设备 各型 3套 12 热水循环泵 各型 2套 13 卧燃气(油)蒸汽锅炉 各型 2台 14 保温材料 各型 170m³ 二、消防工程 1 热镀锌钢管 各型 84666m 2 消防喷淋头 各型 7125个 3 消防喷淋阀门 各型 649个 4 消火栓箱 各型 350套 5 消防主泵 各型 2台 6 喷淋主泵 各型 2台 7 消防水箱 2500x4500x1500 1台 三、通风空调专业 1 镀锌钢板 各型 46700㎡ 2 不锈钢风管 各型 160㎡ 3 风阀 各型 4020个 4 风口 各型 2240个 5 风机 各型 398台 6 风机盘管 各型 915台 7 空调机组 各型 56台 4 9国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 材料设备名称 规格型号 数量 8 板式换热器 各型 2套 9 低噪声横流冷却塔 各型 3台 10 螺杆式冷水机组 各型 1台 11 离心式冷水机组 各型 2台 12 散热器 各型 372台 13 冷却水泵 各型 3台 14 冷冻水循环泵 各型 3台 15 保温 各型 1000m³ 四、电气工程 1 镀锌钢管 各型 37000m 2 JDG管 各型 119000m 3 PVC管 各型 330m 4 配电箱 各型 786台 5 等电位端子箱 各型 335台 6 接地母线 各型 8520m 7 电缆 各型 66461m 8 电线 各型 370000m 9 灯具 各型 8600套 10 开关面板 各型 5300个 11 线槽 各型 6800m 4.2 主要材料及设备 4.2.1主要周转材料 本工程结构施工采用流水施工工艺，在结构施工期间，严格按照流水段组织劳动力、机械 材料的不间断流水作业，力求均衡、合理，从宏观上对制约施工的三大因素进行合理调配，实 现劳动力、机械、材料的合理投入和配置，合理规划和利用现场施工场地，从而加快结构工程 施工进度，控制工程施工质量。 4.2.2主要周转材料投入计划 表4-2 主要周转材料计划 计划 计划进 序号 物资名称 规格型号 单位 部位 数量 退场日期 1 多层板 15mm m2 39000 2016.3-2017.8 主体 2 木方 50*100mm*3m m3 800 2016.3-2017.8 主体 3 木方 50*100mm*4m m3 900 2016.3-2017.8 主体 4 直角扣件 国标 个 101000 2016.3-2017.8 主体 5 对接扣件 国标 个 33000 2016.3-2017.8 主体 5 0国家核与辐射安全监管技术研发基地建设项目 施工组织设计 6 旋转扣件 国标 个 10000 2016.3-2017.8 主体 7 外架管 1.5m m 24000 2016.3-2017.8 外架 8 外架管 2m/3m/6m m 118000 2016.3-2017.8 外架 9 工字钢 16# m 3900 2016.6-2017.8 外架 承插式钢管脚手 0.8/1.2/1.5/3.0 10 m 598000 2016.3-2017.8 主体 架 /4.2m 11 木条板 3m*0.3m*0.50m 块 10000 2016.3-2017.8 外架 12 大钢模板 86系 m2 2300 2016.3-2017.8 主体 13 普通穿墙螺栓 Ф14 个 5000 2016.3-2017.8 主体 14 止水穿墙螺栓 Ф14 个 14000 2016.3-2017.8 主体 15 U型顶托 Ф36*60cm Ф14 42300 2016.3-2017.8 主体 16 安全密目网 2000目/ m2 m2 30000 2016.3-2017.8 外架 4.2.3主要机械设备选择 本工程机械设备进场计划是根据施工进度计划、施工流水段划分、施工工艺以及类似工 程施工经验和现有可调配机械编制。 根据工程需要，首先部署大型机具为塔式起重机、运输车、混凝土输送泵、等大中型机具， 将在公司范围内调配落实；备用商品混凝土的搅拌、运输及大宗材料的运输，将联系社会力量 解决；自备运输车辆和各种小型机械将随施工队伍一起进场。 表4-3 主要机械设备表 型号 额定功 生产 用于施 序号 设备名称 数量 备注 规格 率（KW） 能力 工部位 1 锚喷机 PZ-5型 2 5.5 良好 基坑支护 2 压浆泵 2DWH—70 2 4-30 良好 基坑支护 3 直螺纹套丝机 GY-40 4 3 良好 基坑支护 4 空压机 KJ-9 2 9m³ 良好 基坑支护 5 钻机 Zk80 2 120 良好 基坑支护 6 普通锚杆钻机 MG-08 2 20 良好 基坑支护 7 吊车 三一 2 30 良好 垂直运输 8 反铲挖掘机 / 5 柴油 良好 土方开挖 9 自卸车 8-15t 30 柴油 良好 土方开挖 10 装载机 LW280 1 柴油 良好 土方开挖 11 地质钻机 XY-100 2 柴油 良好 引孔施工 12 高压泵 XPB-90 2 90 良好 旋喷压力注浆 5 1国家核与辐射安全监管技术研发基地建设项目 施工组织设计 型号 额定功 生产 用于施 序号 设备名称 数量 备注 规格 率（KW） 能力 工部位 13 空压机 2M2 2 柴油 良好 旋喷注浆 14 旋喷钻机 MG-50A 1 柴油 良好 钻孔施工 15 高压管路 100 柴油 良好 水泥浆输送 16 搅拌桶 1m3 10 3.5 良好 水泥浆配制 1#主体 17 塔吊 TC6015 1台 良好 结构 2#主体 18 塔吊 TC6015 2台 良好 结构 19 物料提升机 SD-100A 3台 11 良好 二次结构装修 外用电梯（双 20 SC200W 2台 22 良好 二次结构装修 笼） 21 汽车吊 50t 3台 柴油 良好 钢结构安装 22 汽车吊 25t 3台 柴油 良好 钢结构安装 23 直螺纹套丝机 GZW50A 4 3 良好 丝头加工 24 钢筋切断机 GQ40D 4 7.5 良好 钢筋截断 25 钢筋弯曲机 WJ750 4 3 良好 盘圆弯曲 26 钢筋调直机 GT3/9 4 11 良好 盘圆调直 27 交流电焊机 BX—160 8 20 良好 钢筋焊接 28 砂轮切割机 Y90L-2 4 3 良好 钢筋切断 29 混凝土泵 HBT60C 2 柴油 良好 混凝土输送 30 平板振捣器 PZ-50 20 1.1 良好 混凝土振捣 31 汽车泵 —— 2 柴油 良好 混凝土输送 32 振捣棒 Φ50 20 1.1 良好 混凝土振捣 33 振捣棒 Φ30 20 1.1 良好 混凝土振捣 34 布料机 9m 4 良好 混凝土输送 35 木工圆据 MJ105-1 4 0.55 良好 模板加工 36 木工电锯 MJ104A 4 5.5 良好 模板加工 37 木工电刨 M1B-80/1 4 1.5 良好 模板加工 38 木工压刨 400 4 0.7 良好 模板加工 39 电锯 C13 6 7.5 良好 模板加工 40 钢丝绳 φ36,10m 4 良好 钢屋架吊装 41 钢丝绳 φ36,6m 4 良好 钢柱吊装 42 钢丝绳 φ21.5，φ19 若干 良好 卸车用 43 钢丝绳 φ19 1500 良好 缆风绳 44 白棕绳 φ20 500 良好 防护用 45 钢丝绳 φ12 1000 良好 防护用 46 卡环 与钢丝绳匹配 若干 良好 吊装用 47 卡扣 与钢丝绳匹配 若干 良好 缆风绳 48 专用卡具 15吨 4 良好 钢柱吊装 49 电动扳手 M20,M22 12 良好 紧固螺栓 50 扭矩扳手 各型号 6 良好 紧固螺栓 51 手动葫芦 2、5、10吨 20 良好 临时固定 CO2气体保护 52 CPXS-500 10 500A 良好 钢柱钢梁焊接 焊机 53 硅整流焊机 ZX-500A 6 500A 良好 点焊固定 返修 54 碳弧气刨 ZX5-630A 2 630A 良好 清根 55 空压机 0.6-1.0 4 7.5kw 良好 风源 56 电热干燥箱 YZH2-100 1 7.6kw 良好 烘干焊接材料 57 角向磨光机 YZH2-40 20 100-125 良好 修磨清渣 58 风速仪 1 良好 测风力 59 测温计 600℃ 4 良好 测温用 60 放大镜 4 5倍 良好 焊缝检查用 5 2国家核与辐射安全监管技术研发基地建设项目 施工组织设计 型号 额定功 生产 用于施 序号 设备名称 数量 备注 规格 率（KW） 能力 工部位 61 石棉布 0.5~3mm 100 良好 防火用 62 防火保温棚 1.8×2m 8 良好 挡风用 63 电闸分箱 380V 16 良好 电焊机 电动 64 电闸分箱 220V 20 良好 工具 65 焊机房 8 良好 两焊机用1个 66 四线压筋机 2 良好 风管 4.3 主要劳动力计划及劳动力曲线 4.3.1资源配置计划 人员调配是对项目管理人员及劳动力实施有效的选派和管理，即作好施工管理人员及劳 动力的计划、决策、组织、指挥、监督、协调等项的工作，达到最有效、最合理组织劳动力，以确 保工期、质量、安全目标的实现。 1、劳务队选择 施工劳务层是在施工过程中的实际操作人员，是施工质量、进度、安全、文明施工的最直 接的保证者。为了保证工程优质、安全、快速地完成施工生产任务，选择劳务层操作人员时的 原则为：具有良好的质量、安全意识；具有较高的技术等级水平；具有类似于本工程施工经验 的人员。 在接到业主进场通知后，施工管理人员将及时就位，而施工操作人员将根据现场需要分 批按时进场，并在项目内部备足各类专业的施工操作人员。 2、劳务层的划分 （1）第一类为专业化强的技术工种，其中包括机操工、机修工、维修电工等，这些人员均为 参与过类似工程的施工，具有丰富的经验，持有相应之上岗操作证的人员。 （2）第二类为普通技术工种，包括木工、钢筋工、混凝土工、瓦工、油工、电工、管工、通风 工等，以施工过类似工程的施工人员为主进行组建。 （3）第三类为非技术工种，此类人员的来源为长期与我单位合作的成建制施工劳务队伍， 进场人员具有一定的素质。劳务层组织由人力资源部根据项目每月提供的劳动力计划，在全 单位进行平衡调配，同时保证进场人员的各项素质达到项目要求，并以不影响施工为最基本 原则。 3、劳动力调配 本工程将根据工程各阶段施工配置劳动力，并根据施工生产情况及时调配相应专业劳动 力，对劳动力实行动态管理。 4.3.2 拟投入的劳动力计划 5 3国家核与辐射安全监管技术研发基地建设项目 施工组织设计 结构施工阶段，主要考虑钢筋混凝土结构、机电安装、初装修施工所需要的劳动力。按照工期进度计划 的安排，劳动力投入高峰期大约在主体结构施工时，高峰期投入劳动力在650人左右。 劳动力计划表及劳动力分布图如下： 表4-4 劳动力计划表 2016年 时间 1月 2月 3 工种 4 5 6 7 8月 9月 10月 11月 12月 木工 80 80 80 90 90 90 90 钢筋工 100 100 100 120 120 120 120 10 混凝土 40 40 40 40 40 40 40 5 瓦工 80 80 20 抹灰工 60 60 60 防水工 20 60 装修工 80 80 80 60 60 管工 15 15 15 15 40 60 60 60 60 电工 20 20 20 20 30 50 50 50 50 电焊工 5 5 5 10 10 10 10 10 10 钢结构工 60 60 60 起重工 4 4 4 4 4 4 4 4 测量工 3 3 3 3 6 6 6 6 6 架子工 60 60 60 60 60 60 60 20 力工 60 60 60 60 80 100 100 100 100 55 合计 407 447 587 327 306 620 620 600 600 2017年 时间 工种 1月 2月 3月 4月 5月 6月 7月 8月 9月 10月 11月 12月 木工 90 90 90 50 50 50 钢筋工 120 120 120 80 80 80 混凝土 40 40 40 40 40 40 瓦工 80 80 80 80 抹灰工 30 60 60 60 30 5 4国家核与辐射安全监管技术研发基地建设项目 施工组织设计 防水工 40 60 40 装修工 40 80 80 80 80 80 120 120 120 管工 40 30 30 30 80 80 80 80 80 电工 30 20 20 20 40 60 60 60 60 电焊工 10 10 10 10 10 10 10 10 10 10 10 10 钢结构工 起重工 4 4 4 4 4 4 测量工 6 6 6 6 3 3 3 3 3 3 3 架子工 80 80 80 70 70 70 40 20 20 10 10 力工 100 100 100 100 100 100 100 100 100 70 70 60 220 450 450 490 550 637 627 493 493 393 353 343 合计 2018年 1月 2月 3月 4月 5月 6月 7月 8月 9月 10月 木工 钢筋工 混凝土 瓦工 抹灰工 防水工 装修工 120 40 30 30 30 管工 80 80 80 80 80 10 10 10 10 10 电工 60 60 60 60 60 10 10 10 10 10 电焊工 10 10 10 2 1 1 1 1 1 1 钢结构工 起重工 测量工 3 3 3 3 3 3 1 1 架子工 10 10 力工 60 60 50 50 30 30 10 5 5 5 合计 343 263 233 225 204 34 32 27 26 26 5 5国家核与辐射安全监管技术研发基地建设项目 施工组织设计 5 6国家核与辐射安全监管技术研发基地建设项目 施工组织设计 表4-5 劳动力曲线 5 7国家核与辐射安全监管技术研发基地建设项目 施工组织设计 5.施工准备 5.1 技术准备 5.1.1技术文件学习、培训、交底 项目部前期进场后负责施工现场准备，做好三通一平、临时设施、测量控制网的工作， 组织材料、机具进场，制定环保及安全措施。根据现场的实际情况，因地制宜，完成现场详细 布置。 项目总工负责组织学习合同条款，并根据工程特点和相关文件，在开工前进行详细周 密的工程项目质量策划，组织编制工程项目《质量计划》，并填报质量计划审批表。 项目总工程师根据现场和工程具体情况，组织编制单位工程及各专业工种施工方案， 并报公司技术部审批后，报监理及建设单位审定。 根据合同要求和工程实际情况，对施工总进度计划和阶段性进度计划分解成可操作的 季、月、周及作业计划，并严格依据计划施工，出现影响施工进度的情况，采取相应的调整措 施，确保合同履约率。 按《建设工程监理规范》和《建设工程施工合同》及时向甲方和监理报验各种资料。 施工组织设计交底：在进入施工现场一个月内，项目总工组织相关工程技术人员学习 《施工组织设计》，并组织项目全体人员进行施组讨论，确保项目的每一位员工对施组的内 容了如指掌。 优化资源配置：根据施工图纸及合同要求，进行工程量计算，结合工程规模和工期等要 求，作好劳务、主要施工机械、周转材料、主要设备材料等的数量、质量、规格型号的计划， 并组织施工队伍与分包队伍进场。 进行施工技术交底：工程开工前由项目总工组织施工人员、安质人员、班组长进行交底 针对施工的关键部位、施工难点、质量和安全要求、操作要点及注意事项等进行全面的交底 各个班组长接受交底后组织操作工人认真学习，并要求落实在各个施工环节之上。 5.1.2图纸会审计划 表5-1 图纸会审计划 序号 图纸内容 时间 参加人员 方式 组织单位 项目全体人员、劳 1 内部图纸会审 2015年12月 书面总结 技术部 务分包人员 建设、设计、监理 书面总结+BIM 2 图纸会审交底 2016年1月 建设单位 和施工单位 模型总结 5 8国家核与辐射安全监管技术研发基地建设项目 施工组织设计 1#实验楼和3#动力中心建 建设、设计、监理 书面+BIM模型 3 筑、结构（钢结构）、给排水、 2016年1月 建设单位 和施工单位 总结 电气、暖通空调 2#楼建筑、结构、给排水、电 建设、设计、监理 书面+BIM模型 4 2016年2月 建设单位 气、暖通空调 和施工单位 总结 建设、设计、监理 书面+BIM模型 5 幕墙设计交底 2016年10月 建设单位 和施工单位 总结 建设、设计、监理 书面+CAD排版 6 装修设计交底 2017年6月 技术部 和施工单位 图 建设、设计、监理 7 市政园林设计交底 2018年3月 书面+效果图 建设单位 和施工单位 5.1.3深化设计计划 表5-2 图纸深化计划 序号 图纸类别 所在部位 完成时间 责任单位 1 玻璃幕墙埋件图 1#实验楼 2016年4月 幕墙专业分包 2 玻璃幕墙埋件图 2#实验楼 2016年9月 幕墙专业分包 3 玻璃幕墙安装详图 1#实验楼 2016年4月 幕墙专业分包 4 玻璃幕墙安装详图 2#实验楼 2016年9月 幕墙专业分包 5 钢结构加工图 屋面钢结构 2016年12月 钢结构专业分包 6 机房管线综合图及支吊架图 机电管线 2017年5月 机电部 7 吊顶天华花综合排布图 所有装修区域 2017年5月 技术部 8 给排水系统排布图 机电管线 2017年5月 机电部 9 太阳能热水排线图 机电管线 2017年6月 专业分包 10 消防系统排布图 机电管线 2017年6月 消防分包 11 VRV空调深化 机电管线 2017年6月 专业分包 12 预应力结构深化 2#楼4层和12层 2017年7月 预应力专业分包 技术部+精装修 13 精装修图纸深化 所有装修区域 2017年7月 专业分包 14 室外市政深化 外线+微地形园林绿化 2018年3月 市政专业分包 本工程涉及面广包括构件式玻璃、铝板和陶板组合幕墙、大空间厂房钢结构、预应力结 构、低本底重点实验室等，对深化设计及施工队伍要求较高。积极沟通设计单位与建设单位 选施工经验丰富的施工队，做好相应的深化设计，保证工程创高优完成。 5 9国家核与辐射安全监管技术研发基地建设项目 施工组织设计 5.1.4施工方案编制计划 表5-3 施工方案编制计划表 编制部门 审批部门 是否需要专 序号 方 案 名 称 要求完成时间 （编制人） （审批人） 家论证 1 施工组织设计 2016年1月15日 技术部 集团总工 否 2 基坑降水施工方案 2015年11月20日 专业分包 公司总工 是 3 基坑支护施工方案 2015年11月20日 专业分包 公司总工 是 4 土方施工方案 2015年12月10日 专业分包 公司总工 是 5 地基处理方案 2015年12月10日 专业分包 公司总工 否 6 现场临建施工方案 2016年1月15日 技术部 项目总工 否 7 现场临电施工方案 2016年1月15日 机电部 公司总工 否 8 现场临水施工方案 2016年1月15日 机电部 公司总工 否 9 消防保卫专项方案 2016年2月25日 安全部 项目经理 否 10 安全专项施工方案 2016年2月25日 技术部 项目经理 否 11 技术策划 2016年2月30日 技术部 公司总工 否 12 质量创优策划 2016年2月30日 质量部 公司总工 否 13 测量工程施工方案 2016年3月1日 技术部 项目经理 否 14 资料管理方案 2016年3月1日 技术部 项目经理 否 15 试验专项施工方案 2016年3月5日 技术部 项目经理 否 16 消防工程施工方案 2016年3月5日 机电部 公司总工 否 17 模板工程施工方案 2016年3月5日 技术部 公司总工 否 18 电气工程施工方案 2016年3月5日 机电部 项目经理 否 19 钢筋工程施工方案 2016年3月10日 技术部 项目经理 否 20 混凝土工程施工方案 2016年3月10日 技术部 项目经理 否 21 大体积混凝土施工方案 2016年3月15日 技术部 公司总工 否 22 给排水工程施工方案 2016年3月15日 机电部 项目经理 否 23 地下室防水施工方案 2016年3月20日 技术部 项目经理 否 24 机电预留预埋施工方案 2016年3月20日 机电部 项目经理 否 25 塔吊安装方案 2016年3月25日 专业分包 公司总工 否 26 群塔作业方案 2016年3月25日 技术部 公司总工 否 27 外脚手架施工方案 2016年4月5日 技术部 公司总工 否 28 土方回填施工方案 2016年4月30日 技术部 项目经理 否 29 采暖工程施工方案 2016年5月10日 机电部 项目经理 否 6 0国家核与辐射安全监管技术研发基地建设项目 施工组织设计 30 钢结构施工组织设计 2016年5月15日 专业分包 公司总工 否 31 高支模安全专项方案 2016年5月25日 技术部 公司总工 是 32 2016年雨期施工方案 2016年6月1日 技术部 公司总工 否 33 机电工程施工组织设计 2016年6月10日 机电部 公司总工 否 34 钢结构吊装专项方案 2016年6月15日 专业分包 公司总工 否 35 卸料平台施工方案 2016年7月15日 技术部 公司总工 否 36 2016年冬期施工方案 2016年11月1日 技术部 公司总工 否 37 起重机安装施工方案 2016年12月1日 专业分包 公司总工 是 38 建筑节能专项方案 2017年2月20日 技术部 项目经理 否 39 悬挑式脚手架施工方案 2017年3月5日 技术部 公司总工 否 40 砌体工程施工方案 2017年3月15日 技术部 项目经理 否 41 全钢大模板施工方案 2017年3月25日 技术部 公司总工 否 42 物料提升机安拆方案 2017年4月1日 技术部 公司总工 否 43 2017年雨期施工方案 2017年6月1日 技术部 公司总工 否 44 屋面工程施工方案 2017年6月25日 技术部 项目经理 否 45 预应力混凝土施工方案 2017年6月30日 专业分包 公司总工 否 46 悬挑式卸料平台施工方案 2017年7月5日 技术部 公司总工 否 47 装饰装修工程施工方案 2017年7月25日 技术部 项目经理 否 48 超大平地面施工方案 2017年8月10日 技术部 项目经理 否 49 施工电梯安拆方案 2017年8月30日 专业分包 公司总工 否 50 2017年冬期施工方案 2017年11月1日 技术部 公司总工 否 51 室外工程施工方案 2018年3月1日 技术部 项目经理 否 52 园林绿化施工方案 2018年4月15日 技术部 项目经理 否 53 2018年雨期施工方案 2018年6月1日 技术部 公司总工 否 5.1.5计量器具配置计划 表5-4 计量器具配置计划表 序号 仪器名称 数量 用 途 备 注 Topcon-601全站仪 1台 测设控制 项目技术部 1 T2经纬仪 2台 轴线投测 项目技术部 2 Na-20水准仪 3台 标高传递 项目技术部 3 225型回弹仪 1把 实体检测 项目质量部 4 取土环刀 3套 回填土检测 试验室使用 5 50m钢尺 2把 轴线量测 项目技术总 6 6 1国家核与辐射安全监管技术研发基地建设项目 施工组织设计 铅直仪 1台 竖向投点 项目技术部 7 钢卷尺 若干 现场检验 项目管理人员配备 8 混凝土振动台 1台 混凝土试块振捣 试验室使用 9 自动温控仪 1台 温度、湿度控制 试验室使用 10 天平 1台 检测土干密度 试验室使用 11 游标卡尺 2把 材料检验 项目物资部 12 兆欧表 1台 安全 项目安全部 13 砂浆试模 3组 砂浆试块 试验室使用 14 大气温度计 10只 大气温度控制 试验室使用 15 干湿温度计 2只 湿度控制 试验室使用 16 混凝土试模 6组 混凝土试块 试验室使用 17 混凝土抗渗试模 3组 抗渗混凝土试块 试验室使用 18 自动温控仪 1台 温度、湿度控制 试验室使用 19 坍落度筒 2套 现场混凝土抽检 试验室使用 20 5.1.6试验、检测、设备调试计划 5.1.6.1试验计划 现场将设置混凝土试件标准养护室，便于养护不能及时送至检测中心进行标准养护的 混凝土标养试件；设立百叶箱，测量施工期间工地的大气温度；制作小铁笼，放置混凝土同 条件试件到各自对应的施工部位同条件养护。 表5-5 试验计划表 序号 试验内容 取样批量 试验数量 见证取样 备注 ≤60t 1组 见证取样；100% 1 钢筋原材 >60t 60t为一检验批 见证取样；100% 2 钢筋直螺纹接头 500个接头 3根拉件 见证取样；100% 每100m3为一个取样单位（3块） 见证取样；100% 砼 同一强度等级的实体检测用同条件试块留置不宜 3 试 见证取样；100% 同一配合比 小于10组，且不应少于3组。 块 拆模同条件试块按每梁板流水段留置2组 4 砼抗渗试块 500m3 2组 见证取样；100% 同一配合比 5 回填土 基槽回填每层10-20m 1组 见证取样；100% 每一检验批且不超过 6 砌筑砂浆试块 3块/组 见证取样；100% 同一配合比 250m³同类砌体 防水卷材 1万平米为一组 1组 7 见证取样；100% 高聚物改性沥青防 每10t为一检验批 1组 水涂料 6 2国家核与辐射安全监管技术研发基地建设项目 施工组织设计 8 回填土 基槽回填每层10-20m 1组 见证取样；100% 9 烧结多孔砖 10万块抽检一组 10块/组 见证取样；100% 不超过1万块抽检一 10 BM连锁砌块砌块 8块/组 见证取样；100% 组 5.1.6.2检测计划 表5-6 检测计划 序号 检验内容 取样批量原则（数量） 见证检验比例 静载荷试验检验桩数不应少于总数的1％，且不应少于3根； 1 混凝土灌注桩 桩身质量检验抽检数量不应少于总数的30%，且不应少于20 100% 根；每个柱子承台下不得少于1根。 钢筋保护层厚度检验的结构部位和构件数量，应符合下列要 求：钢筋保护层厚度检验的结构部位，应由监理、施工等各方 根据结构构件的重要性共同选定；对梁类、板类构件，应各抽 取构件数量的2%且不于5个构件进行检验；当有悬挑构件 时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于 2 钢筋保护层 100% 50%。结合本工程特点，确定钢筋保护层检验的结构部位：在 地下一层、屋面层及中间层随意抽取一层的柱、梁、板；对选 定的梁类构件，应对全部纵向钢筋的保护层厚度进行检验； 对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护 层厚度进行检验。对每根钢筋，应在有代表性的部位测量1点 本工程同条件试块留置针对本工程基础、主体混凝土工程量 大、结构的特殊及重要性，确定各部位及各标号的同条件试 块留置如下：基础部分：承台基础梁留置10组；地上主体结 3 混凝土实体 100% 构部分：柱、梁板、屋面层混凝土按每种标号各层各施工段各 留置3组同条件试块（即各种标号每层每两个施工段留置三 组） 采暖系统节能工程采用的散热设备、阀门、仪表、管材、保温 材料等产品进场时，应按照设计要求对基类型、材质、规格及 4 采暖系统 100% 外观等进行验收。检验方法：观察检查；核查质量证明文件和 相关技术资料。检查数量：全数检查. 通风与空调系统节能工程所使用的设备、管道、阀门、仪表、 绝热材料等产品进场时，应按设计要求对其类型、材质、规格 5 通风空调系统 及外观等进行验收，并应对相应产品的技术性能参数进行核 100% 查。检验方法：观察检查；技术资料和性能检测报告等质量证 明文件与料物核对。检查数量：全数检查。 检验方法：观察检查；技术资料和性能检测报告等质量证明 6 照明系统 100% 文件与料物核对。检查数量：全数检查。 检验方法：进场时抽样送检，验收时核查检验报告。检查数 7 电线电缆 100% 量：同厂家各种规格总数的10%，且不少于2个规格。 5.1.6.3机电设备调试计划 表5-7 机电调试计划 序号 机电系统名称 调试项目 时间 1 排水雨水系统 灌满水试验 2016年11月 2 排水雨水系统 通球试验 2016年11月 3 给水、消防水、中水系统 强度严密性试验 2016年12月 6 3国家核与辐射安全监管技术研发基地建设项目 施工组织设计 4 防雷系统 避雷带拉拔试验 2016年11月 5 防雷系统 避雷接地电阻测试 2016年10月 6 电气照明系统 通电试运行 2017年1月 7 电气照明系统 线路绝缘电阻测试 2017年1月 8 消防系统 火灾及消防报警调试 2018年6月 9 通风空调系统 漏风、漏光测试 2017年3月 5.1.7样板项(间)计划 施工中做到样板引路，结构工程中，钢筋、模板、砼、装饰装修等分项均在质量样板区做样板，经建设 单位、监理工程师、总分包质量部门验收合格后再进行大面积施工，以保证工程质量。外立面幕墙选择1# 楼B区辅楼南立面二层做一面幕墙样板区域，经建设单位、设计单位、监理单位确定后展开施工。室内精 装修工程按照分项工程（墙面、顶棚、地面等）以及卫生间、电梯厅等分别做样板区域，经建设单位、设计 单位、监理单位确定后展开施工。 表5-8 样板间计划 序号 样板项目 样板部位 样板施工时间 墙、柱 1#实验楼 2016年4月 1 钢筋工程 梁、板 1#实验楼 2016年4月 墙、柱 1#实验楼 2016年4月 2 模扳工程 梁、板 1#实验楼 2016年4月 卫生间 1#实验楼卫生间 2016年9月 3 防水工程 屋面 1#实验楼屋面 2016年9月 4 回填土工程 1#实验楼 2016年5月 5 幕墙样板 1#实验楼 2017年3月 6 装修样板间 1#实验楼 2017年3月 7 吸音墙面、顶棚 1#实验楼 2017年3月 8 电管穿管 1#实验楼 2016年10月 9 风管连接接头 1#实验楼 2017年2月 5.1.8新技术推广计划 本工程计划使用新计划共9大项21小项，具体投入项目参见下表： 表5-9 新技术推广计划表 序号 类型 新技术名称 应用部位 地基基础和地下空 1 复合土钉墙支护技术 2#楼深基坑 间技术 地下室结构、1#楼回字形深基 2 混凝土技术 混凝土裂缝控制技术 坑 3 钢筋及预应力技术 大直径钢筋直螺纹连接技术 墙柱、基础梁 6 4国家核与辐射安全监管技术研发基地建设项目 施工组织设计 4 钢筋机械锚固技术 墙柱、基础梁 5 有粘结预应力技术 2#楼四层、十二层 6 钢结构深化设计技术 1#实验楼大空间厂房 钢结构技术 7 高强度钢材应用技术 1#实验楼大空间厂房 8 管线综合布置技术 地下车库、综合管廊 9 机电安装工程技术 大管道闭式循环冲洗技术 空调水 10 薄壁金属管道新型连接方式 通风工程 11 预拌砂浆技术 砌筑、抹灰 12 施工过程水回收利用技术 降水、雨水、废水回收 绿色施工技术 13 铝合金窗断桥技术 外窗及幕墙 现浇混凝土外墙外保温施工技 14 1#实验楼、2#实验楼 术 15 防水技术 聚氨酯防水涂料施工技术 1#实验楼、2#实验楼 抗震、加固与监测技 16 深基坑施工监测技术 基坑监测 术 17 虚拟仿真施工技术 关键工序动画模拟 施工现场远程监控管理及工程远程 18 现场监控 验收技术 信息化应用技术 19 工程量自动计算技术 工程算量 20 建设工程资源计划管理技术 计划管理 21 多方协同管理信息化技术 信息沟通 5.2 现场准备 5.2.1临建设施布置 1、 施工围挡和大门设置 工地设置封闭围墙，施工阶段现场设有2个大门作为施工车辆、材料运输、人员的出入 口。两个大门分别位于现场的南侧主出入口和现场北侧1个次出入口。大门全部与城市市 政道路直接相连。大门口处设施工车辆清洗沉淀池。 2、场区道路 土方施工阶段场区内设5m宽环形施工道路沿拟建建筑物外圈设置，并设置直行主路 连接主出入口及次出口大门。装修施工阶段现场设置环形消防道路，在土方阶段段在装卸 平台下方南北方向设置临时道路方便施工。A区西侧道路采用钢板路，道路做法：300mm厚3 7灰土夯实，上铺150mm厚碎石，碎石上铺设1.5mm厚钢板，钢板连接按照标准化手册进行 连接；1实验楼南侧与2#实验楼东侧主路采用预制路面，预制板采用1.0m×0.5m的混凝土 构件，预制板内配双向直径6的圆钢，间距150mm，混凝土采用C20混凝土浇筑。其余路面采 6 5国家核与辐射安全监管技术研发基地建设项目 施工组织设计 用混凝土路面，重车通行区域采用20cm厚C20混凝土浇筑，非承重部位采用10cm厚C20混 凝土浇筑。 3、 现场办公室及工人生活区 现场临时办公室、业主办公室设置在场区南侧空地上，现场办公区内设置一栋双层彩 钢板办公楼，一栋双层彩钢板宿舍楼，办公楼一层为项目管理人员办公及项目执行经理办 公用房，二层为项目合约管理及项目经理办公用房，建设单位、监理单位办公室设置在办公 楼二层西侧。办公区内设置单独设置厕所、浴室、厨房、餐厅等，为员工设计单独的业余活动 场地。 4、 现场办公室及工人生活区 现场工人生活区设置在场区东南二期空地上，根据劳动力计划要求，搭设四栋三层临 建板房，工人生活区共设置工人宿舍96间1920㎡，并单独设置厕所、浴室、厨房、餐厅等。 5、 库房 在拟建场地周边南北区各设置一处库房，供劳务分包现场料具管理。 6、 试验室 在办公区西侧设置20㎡试验室，配备恒温加湿标养室等装置，满足混凝土试块标准养 护等现场试验要求的条件。 7、垃圾房及厕所布置 现场共设1处垃圾处理站，施工期间及时将垃圾清运下楼，按照环保要求进行垃圾分类 每天晚上清理出场。垃圾房分散布置在现场临时道路周边，便于垃圾清运车辆出入。 在现场设置供工人使用的临时厕所，设专人清理打扫。 8、洗车及沉淀池 现场大门设置洗车池及沉淀池，用于冲洗混凝土罐车、渣土车等车辆，污水经二次沉淀 后排入市政污水井。 详见《临建方案》 5.2.2 现场临时用水布置 1、用水水源 在施工场地南侧，甲方提供水源接驳点。 2、临时消防系统用水量 本工程设计同一时间内火灾发生次数为一次，火灾延续时间2小时，定额用量q=20L/s 3、临时室外消火栓系统设计 临时室外消火栓按不大于120m的间距布置室外消火栓，管径为DN150。室外的临时用 水分别取自较近的取水点。 6 6国家核与辐射安全监管技术研发基地建设项目 施工组织设计 4、现场临时消防管网敷设 本设计施工现场的临时消防管网环状布置敷设，管径为DN150。楼内临时消防给水引入 管依据在施工程的实际情况，设置预留洞引入位置，避免破坏结构，立管管径为DN100，在 工程开工后，报监理工程师批准。 5、配备若干手提干粉灭火器及消防锹、消防斧、消防水桶等消防器材，数量将根据现场 情况及施工中的动火点确定。 6、生产给水系统 由于是现场临时给水系统，故设计临时消防与生产给水系统管道共用，平时管道供生 产用，火灾时停产，全部管道供临时消防；且整个系统的主管道按临时消防的水量、水压设 计。 生产给水管根据需要由现场临时消防环线主管上预留甩口，供给生产用水。 7、排水系统 现场所有施工生产产生的废水和临时雨水的排放，均要求做临时沉淀池，经沉淀处理 之后排入指定的管网，不得直接排放。为保证现场的整洁干燥并进行雨水排放，施工时根据 实际情况，在现场道路周边设明沟并加盖排水篦子。 本排水系统不包括降水工程的排水。 8、具体布置详见施工现场临水临电平面布置图。 5.2.3现场临时用电设置 1、现场电源设置：临时电源由现场西侧业主提供的3台变电箱引来。 2、现场临时用电采用TN-S三相五线制保护系统供电。PE线及N线必须分开，禁止合二 为一，本工程应达到“三级配电，逐级保护”的要求。 3、现场一级配电柜均采用围栏防护。 4、具体布置详见附图施工现场临水临电平面布置图。 5.2.4其他准备 业主需提供：建设工程规划许可证、建设用地规划许可证、建设工程开工许可证等证件 施工单位须办理：安全、卫生、消防、临建的申报和备案。 6.主要施工方法 6.1 测量工程 6.1.1测量放线 6 7国家核与辐射安全监管技术研发基地建设项目 施工组织设计 测量施工前必须编制《测量方案》，并上报监理单位，经过监理单位的审批后方可执行。 本工程的平面控制网依据给定的工程平面定位桩和设计图纸确定。工程定位测量放线 按照测绘精度的要求，必须委托甲级测绘院进行侧放。依据《普通测量成果报告书》提供的 控制点K1、K2、K3、K4布设闭合导线，利用布设导线对楼房轴线控制进行钉桩，做好高程控 制点BM1、BM2、BM3保护。验线无误后上报监理和建设单位，经认可后作为施工总体测量放 线工作的依据。 6.1.1.1平面控制网的建立 依据工程定位桩和设计图纸中轴线布置，用全站仪测设现场主要轴线控制网，并埋设 轴线控制桩（详见《测量方案》中轴线控制网平面布置图）。轴线控制网作为现场施工平面图 放线一级控制线。控制桩的埋设必须保证良好的通视性，稳定性。依据平面轴线控制网在现 场弹出建筑轴线。轴线投测允许偏差见下表： 表6-1 轴线投测允许偏差 主轴线间距 允许偏差（mm） 相邻轴线 ±3 L ≤30m ±5 30m45dB ≥1.00 隔墙 普通诊室、办公室 150厚BM轻集料砌块 ≤1000 >45dB ≥2.00 实验室 200厚BM轻集料砌块 ≤1000 >50dB ≥1.00 应急指挥厅监控 200厚BM轻集料砌块 ≤1000 >45dB ≥0.75 室计算机房 餐厅 200厚BM轻集料砌块 ≤1000 >45dB ≥1.00 100～200厚BM轻集料 卫生间、开水间 ≤1000 --- ≥0.75 砌块 200厚BM轻集料砌块或 楼梯间隔墙 ≤1000 --- ≥2.00 钢筋混凝土 200厚BM轻集料砌块或 电梯井隔墙 ≤1000 ---- ≥2.00 钢筋混凝土 200+50+100厚BM轻集 5 机电、设备隔墙 ≤1000 >50dB ≥2.00 料砌块 0厚 1 06国家核与辐射安全监管技术研发基地建设项目 施工组织设计 玻璃 棉 100～200厚BM轻集料 管井 ≤1000 >45dB ≥1.00 砌块 注1：以上各表所指的密度均指墙体材料本身密度，不包括砌筑及抹灰等其他材料密度；隔声要求及耐 火极限均为按无底层、无面层设计的墙体对墙体材料本身提出的要求。 注2：以上各表应用部位的隔声要求及耐火极限不一致时，按要求高的进行耐火设计。 4、强度等级 ⑴BM连锁砌块强度3.5MPa。 ⑵砌块采用高粘结性能的4~6厚聚合物砂浆（DM砂浆）砌筑，强度等级M5.0。 ⑶过梁、芯柱（构造柱）、系梁混凝土强度等级C25。 砌体填充墙平面位置、门窗洞口尺寸、位置、标高和墙厚均应按照有关建筑图纸施工。砌体隔墙在未得 到设计同意时，不得任意移动，如需移位，必须通知建筑及结构专业负责人，重新核算确定。 6.8.2砌筑施工顺序 基层处理→放线→排砖→植筋→排块撂底→砌筑墙体→芯柱、水平系梁施工→面层清理→粉刷石膏打 底。 ⑴砌筑前浮尘等杂物清扫、剔凿，按设计图纸放出墙体控制线以及芯柱、构造柱、水平系梁等控制线。 ⑵布置芯柱、构造柱、水平系梁、过梁，进行植筋。 6.8.3墙体与结构连接 按照结构施工图纸设计说明，本工程抗震设防8度（抗震措施按9度）。 1、连接原则 砌体填充墙与主体结构之间连接，按照两侧柔性连接、顶部刚接的原则，确保砌块平面外稳定性。 2、墙体两侧连接构造 砌块砌体填充墙两侧与结构之间柔性连接，柔性连接做法：砌块与结构之间留宽20mm缝，缝内填聚苯 板、两端用砌筑砂浆勾缝。具体做法如下 ： 3、墙体底部连接构造 BM连锁砌块，墙体应直接砌筑在结构楼板或基础上。 对于地坪上后砌砌筑填充墙内墙的，砌体内墙地坪下回填土夯实密实，压实系数不得小于0.95。 墙体、芯柱根部做，按照设计洽商选用12G614-1第23页做法，具体节点详见下图： 1 07国家核与辐射安全监管技术研发基地建设项目 施工组织设计 填充墙基础做法示意 1 08国家核与辐射安全监管技术研发基地建设项目 施工组织设计 4、墙体顶部连接构造 ⑴BM连锁砌块，墙顶与混凝土楼板（或梁）的连接参照16BJZ58第2、3页；具体做法如下： 为更好地确保砌体墙顶与结构之间的连接刚度和工程施工质量，本工程所有砌体按照墙顶与结构梁板 底部留设30mm宽缝从上往下倒排砖，墙底不足1块整砖高度时，先在楼板面上灌注适当高度的C15混凝 土墙基，以使墙顶缝小至可捻浆，墙顶缝用砌筑砂浆捻实。 若在墙底不灌注墙基的情况下，墙顶与结构之间缝小至30~50mm，则墙底无需灌注墙基，墙顶缝采用 C20干硬性细石混凝土捻实。 墙顶砌块采用U型口朝下、底朝上倒扣砌筑，以确保墙顶与结构之间缝隙捻浆。 ⑵BM连锁砌块，墙高大于5m时，顶部与梁或楼板底连接处设置插筋，墙顶与结构连接参照16BJZ58 第3、4页，收顶采用U形块，U形块内插1A12钢筋间距1000，拉结钢筋伸出结构长度160mm，内部浇筑 C25混凝土，具体做法如下： 1 09国家核与辐射安全监管技术研发基地建设项目 施工组织设计 ⑶收顶须待下部砌体砂浆（专用粘接剂）达到强度且所砌墙体沉实后（至少间隔7天）再砌顶部砌块。砖 块必须逐块敲紧挤实，填满砂浆。 6.8.4芯柱施工 1、墙体芯柱 填充墙墙端、拐角、丁字交叉、十字交叉处均设置芯柱，且一段直墙上相邻芯柱间距不大于3m，芯柱构 造按照12G614-1，第22~28页，具体做法如下： 1 10国家核与辐射安全监管技术研发基地建设项目 施工组织设计 2、砌块门洞口构造 ⑴门洞口两侧采用芯柱，门窗洞口宽度＜2.1m时其两侧芯柱与过梁连接并延伸至顶板梁底部；门窗洞 口宽度≥2.1m时其两侧芯柱与过梁连接并延伸至顶板梁底部、过梁与水平系梁连接形成整体； ⑵芯柱构造按照12G614-1，第27~28页，具体做法如下： 1 11国家核与辐射安全监管技术研发基地建设项目 施工组织设计 3、短墙 当柱边或剪力墙边砌体长度不大于400mm时，柱边或剪力墙边砌体应以芯柱代替。 4、芯柱配筋 ⑴芯柱每个孔里面，配置1C12钢筋并浇筑Cb25混凝土。 5、芯柱施工。 （1）第一皮砖应切割出清扫口，以便清理遗落在孔内的杂物。 （2）芯柱筋应上、下生根与主体结构植筋连接，锚固长度10~12d，搭接长度为50d。 （3）砌筑2-3皮进行芯柱孔C25细石混凝土浇筑，浇灌前先清除落地灰等杂物。砌筑完一个施工高度 后，应连续浇筑芯柱混凝土，每浇筑400~500mm高度捣实一次，或边浇筑边捣实，严禁灌满一个楼层后再捣 实。浇灌混凝土前，先注入适量水泥浆，混凝土坍落度不应小于50mm。 6.8.5水平系梁、过梁施工 1、水平系梁 1.BM连锁砌块不设置墙体水平拉结筋，设置水平系梁，系梁竖向间距1200mm，系梁做法参照16BJZ58 第2、9页，具体做法如下： 1 12国家核与辐射安全监管技术研发基地建设项目 施工组织设计 2.水平系梁用U型块兼做模板内部浇筑砼成型，内配置钢筋3φ10、φ6@250，混凝土为C25混凝土。 3.水平系梁钢筋与主体柱、墙植筋连接，钻孔孔深10～12d插入钢筋时用植筋胶植入。 4.在挂物处灌芯柱，供挂物时钻孔装膨胀螺丝，如需预埋件则应在砌墙时埋入，亦可将扁钢压入灰缝内 作为吊挂之用，具体形式需根据吊挂物件类型及重量择优选用。 2、过梁 门窗洞口应设钢筋混凝土过梁，详见过梁表，过梁两端各伸过洞边300mm或过梁纵筋锚入混凝土墙、 柱≥30d。 梁高h 下部纵筋 洞宽（mm） 上部纵筋 箍筋 （mm） 墙厚≤200 200＜墙厚≤350 L≤1500 ≥200 2A10 2C12 3C12 A6-100 1500＜L≤2200 ≥200 2A10 3C12 4C12 A6-150 2200＜L≤4000 ≥400 2A10 3C12 5C12 C8-200 4000＜L≤5500 ≥600 2C12 4C12 2C25 C8-200 5500＜L≤7200 ≥600 2C12 2C25 2C25 C8-200 7200＜L≤10000 ≥800 3C12 2C25 3C25 C8-200 6.8.6钢筋植筋施工 1、植筋钻孔及深度 （1）打孔直径，当钢筋直径d=6时，钻孔直径D≥8；钢筋直径d=10时，钻孔直径D≥14；钢筋直径d=12 时，钻孔直径D≥16。 （2）孔深，板上孔深，板厚150~200mm：10d，100≤板厚＜150mm：90mm；梁、墙、柱上孔深10d。 2.植筋施工方法 植筋施工工序：钻孔→清孔→填胶粘剂→植筋→凝胶 （1）根据要求钻孔，并清除孔内粉尘，不得用水冲洗，以免残留在孔中的水分削弱粘合剂的作用。 （2）按照植筋胶产品说明比例将植筋胶和固化剂用油灰刀或其他工具迅速均匀地拌合。 （3）使用植筋注射器从孔底向外均匀地把适量胶粘剂填注孔内，注意勿将空气封入孔内。 （4）按顺时针方向把钢筋轻轻植入孔内，直至插入孔底，胶粘剂溢出。 （5）固化前严防碰动钢筋，待完全固化后，方可进行下道工序。 （6）凝胶的化学反应时间一般为15min，固化时间一般为1h。 3. 植筋试验 1 13国家核与辐射安全监管技术研发基地建设项目 施工组织设计 填充墙与承重墙、柱、梁的连接钢筋，采用化学植筋的连接方式应进行实体检测。锚固钢筋拉拔试验的 轴向受拉非破坏承载力检验值应为6.0KN。抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损 现象；持荷2min期间荷载值降低不大于5％。检验批验收按规范（GB50203--2011）表B.0.1通过正常检验一 次、二次抽样判定。填充墙砌体植筋锚固力检测记录按规范（GB50203--2011）表C.0.1填写。 检查数量：按下表确定。 检验方法：原位试验检查。 检验批抽检锚固钢筋样本最小容量 检验批的容量 样本最小容量 检验批的容量 样本最小容量 ≤90 5 281～500 20 91～150 8 501～1200 32 151～280 13 1201～3200 50 4.注意要点 （1）植筋胶应在25℃以下避光贮存。 （2）植筋胶和固化剂在存放过程中如有沉淀现象，使用前将全桶料充分搅拌均匀。 （3）一次配料不宜太多，并应在植筋胶出现初凝现象之前用完。 （4）植筋胶的季节性施工要求按配套说明进行使用。 （5）钻孔、清孔后各方进行自检、报验、验收，合格后进行植筋施工。 6.9 脚手架工程 本工程1#实验楼地上四层建筑高度25.05m，地下一层局部地下两层高度9.85m，2#试验及综合业务楼 地上十二层建筑高度60m，地下三层高度13.7m，3#动力中心地上一层建筑高度12m，地下一层高度6.2m。 1#实验楼及3#动力中心采用落地式双排脚手架，搭设参数落地式双排单立杆，纵距1.5米，排距0.9米，步距 1.5米；2#试验及综合业务楼地下三层到地上四层采用采用落地式双排脚手架，搭设参数落地式双排单立杆， 纵距1.5米，排距0.9米，步距1.5米，地上五层开始采用悬挑外架，第九层再设置一道悬挑层，实验楼南侧及 综合业务楼北侧脚手架落在裙房屋面上。悬挑架体构造按照落地式脚手架进行搭设。 外脚手架仅供主体结构时使用，待主体结构施工完成，地下室顶板后浇带合拢，防水施工前，需将外脚 手架拆除。2#楼外立面装修阶段考虑采用外挂吊篮方式进行施工。 外脚手架施工前必须编制《落地式脚手架施工方案》、《悬挑式脚手架施工方案》，方案经过审核通过后 方可指导施工。方案编制时必须按照规范要求对受力构件和连接件进行相关计算，计算必须满足规范要求， 施工的荷载要求和施工的使用要求。 各专业施工单位配合用脚手架，如果为高大架子或操作平台，在搭设前要制定相应的技术方案，经计算 满足承载要求，构造上满足规范要求，并经监理单位验收通过认可后，方可施工。 脚手使用的钢管和扣件必须满足规范要求，必须使用同一规格的管件，不得混合使用。脚手架搭设后， 必须经过技术部门、安全部门以及建立单位的验收，验收合格后方可使用。 业主制定分包单位在使用我司的架子时，必须提前与总包单位签订使用的相关协议，在合同界定的职 责范围内，进一步细分责任，避免在使用过程中制造不安全因素和不必要纠纷。 详见《落地式脚手架专项施工方案》、《悬挑式脚手架施工方案》。 6.10 防水工程 6.10.1防水工程概况 1 14国家核与辐射安全监管技术研发基地建设项目 施工组织设计 地下室防水执行《地下工程防水技术规范》GB50108-2008。防水等级为Ⅰ级，地下室底板及外墙采用结 构自防水混凝土、抗渗等级P8、采用4+3mm厚双层聚酯胎SBS-Ⅱ型防水卷材、保护层采用50厚C20细石 混凝土，侧墙保护层采用50厚挤塑聚苯板(粘贴固定)，2:8灰土分层夯实。覆土顶板防水卷材为4+3SBS防 水卷材。 表6-9 地下防水做法 地下室防水等级 一级 1、现浇防水钢筋混凝土板 2、50厚C20细石混凝土保护层 3、4+3聚酯胎SBS-Ⅱ型防水卷材 地下室底板防水 4、20厚1:2.5水泥砂浆找平层 5、100厚C15混凝土垫层 6、素土夯实 1、2:8灰土分层夯实 2、50厚挤塑聚苯板(粘贴固定)。 3、20厚1:3水泥砂浆保护层 地下室侧墙防水 4、4+3聚酯胎SBS-Ⅱ型防水卷材 5、20厚1:3水泥砂浆找平层 6、防水钢筋混凝土墙体 地下防水系统 1、1500~3100厚种植土，铺设节水型微喷灌或滴灌给水系统 2、土工布过滤层 3、30-60高阻根型塑料凸点排水层，凸点向上 4、蓄水毯 5、50厚C20混凝土，配∅ 双向，随打随抹平 6、PE膜保护隔离毯 7、防水层做法依次为： 6@200 地下室顶板 4mm厚铜复合胎改性沥青防水卷材（铜复合胎≥1.2mm） 4mm厚聚酯胎SBS-Ⅱ型防水卷材 3mm厚聚酯胎SBS-Ⅱ型防水卷材 8、20厚DS砂浆找平层 9、最薄40厚加气碎块混凝土找2%坡，厚度超过120时，先铺干 加气碎块震压拍实，在附50厚加气碎块混凝土 10、≥250厚防水混凝土主体顶板 防水 建筑部位 防水工程做法 等级 屋面 I级 热熔型聚酯胎SBS-Ⅱ型防水卷材≥3+3 涂料或 设于保温层和墙体找平层之间，采用聚合物水泥防水 块材饰面 砂浆；砂浆内增设玻璃纤维网布，锚栓固定于结构墙体。 外墙 -- 幕墙 采用防水透气膜。 水池池壁为刚性防水混凝土，池内抹20厚1:2.5水泥 室外特 消防水 -- 砂浆找平层+厚度不小于1.5mm厚的聚氨酯防水涂膜+保护 殊部位 池 层 其他水 水池池壁为刚性防水混凝土，池内抹20厚1:2.5水泥 池 砂浆找平层+厚度不小于5mm厚玻璃钢内衬 人防泵 室内 -- 采用不小于1.5mm厚单组份聚氨酯防水涂料+保护层 坑 其余部 采用一道厚度≥1.5mm的单组份环保型聚氨酯防水涂 位 膜 有防水要求的房间穿楼板立管均应预埋防水套管，套管高出建筑完成面30mm，管间缝隙用防水材料 填实，防止水渗漏。所有防水做法及局部加强做法均按施工工艺及有关规定进行施工。 6.10.2防水卷材转角节点处理 转角处施工不方便易渗漏水，应精心施工。转角处应做成圆角或折角以有利卷材贴实。永久保护墙和底 1 15国家核与辐射安全监管技术研发基地建设项目 施工组织设计 板的转角处以及阴阳角部位应增铺卷材附加层，在三面角部位加铺卷材附加层，转角处卷材搭接尺寸严格 按规范规定执行。转角处卷材附加层应选用与防水层同品种的卷材铺设，并应仔细铺贴严密。 1、阴角裁裁剪详见下图6-8所示： 阴角组体图 阴角成形图 图6.8 卷材阴角裁减 2、阳角裁剪详见下图6-9所示： 300 150 150 50 150 150 折线 300 150 裁减 200 阳角折裁图 阳角附加图 图6.9 卷材阳角裁减 阳角折式图 阳角组体图 详见《防水工程施工方案》。 6.11 保温工程 本工程保温施工主要分为两大部分：1、水管及设备的保温施工2、风管的保温施工。 6.11.1 给排水及空调水管道保温施工工序 管线防腐补口、 绝热层 绝热层质量 保护层 补伤完成 施工 检查 施工 1 16 保护层质量 总体质量报 检查 验国家核与辐射安全监管技术研发基地建设项目 施工组织设计 6.11.2 风管保温施工工序 风管安装、试验完成 风管表面清洁 粘保温钉 铺设玻璃棉毡 绝热层施工 缠玻璃丝布 刷防火漆 总体质量报验 6.11.3给排水及空调水管道保温施工 表6-30 本工程保温材料部位 管道直径 保温材料 名称 保温材料 保护层 (mm) （mm） 空调冷凝水管道 柔性泡沫橡塑 δ=10 DN≤40 δ=35 空调冷/热水管道 柔性泡沫橡塑 DN50~100 δ=40 DN≥125 δ=45 外缠玻璃丝皮，刷两 DN≤50 δ=50 夹筋铝箔离心玻璃 道防火涂料 采暖一次热水管道 DN70~150 δ=60 棉 DN≥200 δ=70 空调冷热水室外露 柔性泡沫橡塑 δ=50 部分 集分水器 柔性泡沫橡塑 δ=50 0.5mm的镀锌 锅炉房、板换间，冷 柔性泡沫橡塑/夹 钢板 各种 各种 冻机房，冷却塔管道 筋铝箔离心玻璃棉 （1）在绝热层施工时，同层应错缝，内外层应压缝，其搭接的长度不宜小于50mm。 （2）绝热制品的拼缝宽度，当作为保温层时，不应大于5mm。 （3）水平管道的纵向接缝位置，不得布置在管道垂直中心线两侧45°范围内（如下图所示）。 4 4 隔热材料纵向接缝位置 允许范围 水平管线 4 4 （4）管道的法兰、阀门采用双头螺栓连接：其一侧应留出3倍螺母厚度的距离；另一侧应留出螺栓长加 25mm的距离。 1 17国家核与辐射安全监管技术研发基地建设项目 施工组织设计 （5）管线上法兰、阀门的保温应采用可自拆卸式隔热结构。 6.11.4保护层施工 1.水管保温护层为缠一遍玻璃丝布，检查后，刷两遍防火涂料；机房管道及设备保护层做法，隔热层施 工完毕并经检查合格后，应及时进行保护层的施工，装置工艺管线外保护层采用0.5mm厚平镀锌钢板。 2.管道直管段的金属保护层下料应实地测量，测量时不宜拉得太紧，测量后的周长应有30～50mm的 裕量。下料后的金属薄板，横向、竖向应各有一边按需要方向压出凸筋。 3.管道的金属保护层环向接缝宜采用搭接或插接，纵向接缝宜采用搭接或咬接。若为搭接，则应符合下 列要求：(1)管道的环向接缝搭接50mm，纵向接缝搭接30～50mm；(2)管道弯头与直管段的搭接尺寸，高温 管为75～150mm，中低温管道为50～70mm。 4.管道的金属保护层搭接接缝除活动缝外，应采用抽芯铆钉或自攻螺钉紧固，其间距应为150～ 200mm，且在1m长度内不应少于5个。当金属保护层用支承环固定时，钻孔应对准支承环。 5.管道隔热的金属保护层遇到障碍时，应开出合适的孔眼，其开口误差不得超过3mm。开口处的缝隙 应予以密封。 6.水平管道的金属保护层的环向接缝应沿管道坡向搭接，其纵向接缝不得布置在水平中心线上方的垂 直中心线两侧45°范围内，缝口应朝下。纵缝可组成一条连续的直线，也可相互错开，但必须与管道轴线始 终保持平行。 7.垂直管道隔热的金属保护层应自下而上敷设，且上口搭下口。对于斜度大于45°的立管，其金属保护 层还应分段固定在支承件上。 a.弯头保温形式 图1 90°弯头保温结构 1-管；2-管壳；3-保护铁皮；4-玛啼脂；5-压出凸筋；6-咬接；7-捆扎材料 b.管线端部保温形式 图2 管道端部保温结构 1-管；2-管壳；3-破碎管壳；4-镀锌铁皮 c.管线三通保温形式 1 18国家核与辐射安全监管技术研发基地建设项目 施工组织设计 图3 三通的保温结构 1-三通；2-管壳；3-保护铁皮 d.剖分式法兰保温形式 图4 剖分式法兰保温罩 1-管；2-管壳；3-保护铁皮；4-破碎管壳；5-保温钉；6-垫板；7-法兰保温罩； 8-活套 ①H为可取下螺栓的距离，一般H=螺栓长度+30mm e.剖分式阀门保温形式 图5 剖分式阀门保温罩 1-管；2-管壳；3-保护铁皮；4-软质保温材料；5-保温钉；6-垫板；7-阀门保温罩； 8-活套①H为可取下螺栓的距离，一般H=螺栓长度+30mm f.异径管保温形式 1 19国家核与辐射安全监管技术研发基地建设项目 施工组织设计 图6 异径管保温形式 g.虾米腰保护层形式 6.11.5空调通风管道保温施工 表6-31 本工程通风保温材料部位 管道直径 保温材料厚度 名称 保温材料 保护层 (mm) （mm） 空调送回风管道，新风管 柔性泡沫橡塑/夹筋 外缠玻璃丝皮， 消防防排烟 管道 各种 δ=30 铝箔离心玻璃棉 刷两道防火涂料 厨房排油烟 管道 1、保温前准备 （1）风管保温：空调风管必须进行保温，保温材料采用离心玻璃棉毡，复合铝箔贴面； （2）首先将风管表面擦拭干净，擦去表面灰尘和积水并使其干燥； （3）粘接保温钉； a.保温钉采用60mm长的铝制保温钉；保温钉在粘接前应清除粘接处钢板表面油污和灰尘，粘接剂使 用前应做粘接实验，确保粘接的可靠性。 b.将401胶分别涂抹在风管外壁和保温钉的粘接面上，稍候片刻待其微干后将其粘上； c. 保温钉粘接密度：矩形风管及设备保温钉应布置均匀，底面每平方米数量不少于16个，侧面每平方 米数量不少于10个，顶面每平方米数量不少于8个，且首行保温钉距风管或保温材料边缘距离应小于 120mm； e.粘钉24小时后，轻轻用力拉扯保温钉，不松动脱落时，方可铺设保温材料。 （4）裁剪玻璃棉毡时应使用钢锯条，要使保温材料的长边夹住短边，小块的保温材料要尽量使用在风 管的上水平面上。 （5）铺设离心玻璃棉毡 a.将裁好的玻璃棉毡轻轻贴在风管上，稍微用力使保温钉穿出玻璃棉毡，经检查位置准确后，用保温钉 1 20国家核与辐射安全监管技术研发基地建设项目 施工组织设计 压盖将其固定，压盖应松紧适度，均匀压紧； b.超出压盖部分的保温钉应将其弯曲并压平； c.保温钉铺设应使其纵缝和横缝错开，板间拼缝要严密平整； d.对风管的法兰处要单独进行可靠的保温； e.对大边大于1200mm的风管，在保温层外每隔500mm加打包带一道，打包带与风管四角结合处设短 铁皮包角； （6）粘铝箔胶带：接口采用铝箔胶带粘封，在粘封前应先将接口处的油污和灰尘除净，以免脱落失效。 玻璃棉毡的拼缝要用铝箔胶带封严，胶带宽度平拼缝处为50mm，风管转角处为80mm，粘胶带时要用力均 匀适度，使胶带牢固地粘贴在铝箔玻璃棉毡面上，不得出现胀裂和脱落现象。 （7）缠玻璃丝布 a.玻璃丝布的幅宽应为300-500mm，缠绕时应使其互相搭接一半，使保温材料外表形成两层丝布缠绕； b.裁出的玻璃丝布通常有一边是毛边，使用时要注意必须将毛边压在里面，以保证美观； c.玻璃丝布的甩头要用胶粘牢固定； d.对一些弯头、三通、变径管等位置，缠绕时要注意布面平整、松紧适度，必要时可用胶将布粘牢在保 温棉上。 （8）刷防火漆：在玻璃布置面上刷防火漆两道，刷漆要顺玻璃丝布的缠绕方向涂刷，涂层应严密均匀， 并注意采取必要防护措施，以免污染其它部位。 2、质量要求 （1）保温材料的材质、规格和防火性能必须符合设计和防火要求，要查验材料的合格证明书； （2）风管与设备等的接头处及易产生凝结水的部位，必须保温良好、严密、无缝隙； （3）玻璃棉毡应紧贴风管表面、包扎牢固、松紧适度； （4）玻璃丝布保护层应松紧适度，搭接宽度均匀，平整美观； （5）风阀保温后要不妨碍操作，启闭标志明确、清晰； （6）风管保温允许偏差要求如下： 项目 允许偏差 检验方法 保温层平整度 5mm 1m直尺和塞尺测量 保温厚度 -0.05δ～0.10δ 钢针刺入和尺量检查 3、成品保护 （1）堆放保温材料的场地一定要采取可靠的防水措施，要放在室内并与地面架空； （2）镀锌铁丝、玻璃丝布、保温钉及保温胶等材料要存入库房，随用随取，收工时必须退回库房； （3）管道试压时要注意检查，防止大量漏水浸泡保温； （4）严禁在保温后的风管上行走。 4、注意事项 （1）保温的各工序都要做好检查，办妥手续，保温前和缠玻璃丝布前都要要做隐蔽检查，并做好记录； （2）粘保温钉时要适当考虑室内温度，给予充分的固化时间，保温钉未粘牢时要避免碰撞，以防脱落； （3）玻璃丝布的甩头一定要粘牢，防止松散； （4）刷防火漆时要采取可靠措施，避免污染墙面和地面。 6.12 装饰装修工程 6.12.1 楼地面工程 1 21国家核与辐射安全监管技术研发基地建设项目 施工组织设计 本工程楼地面做法主要为：水泥砂浆地面、彩色釉面砖防水地面、硬化耐磨地坪、无缝聚氯乙烯（PVC） 塑料涂布防滑地面、防静电架空活动地板等。 6.12.1.1 地砖地面 1、作业条件 墙面抹灰及抹灰修理完，穿过楼面的竖管已安完，管洞已堵塞密实，并办理完移交手续；地面的落地灰 及浮灰清理干净。有地漏房间应找好泛水。 内墙和房间的+50cm标高控制线墙面的+50cm水平标高线已弹在四周墙上，并校核无误，清楚各房间 及走道等相关部位的标高情况和关系。 门框已立好，并在框内侧作好保护，防止手推车碰坏及水泥砂浆污染。 2、质量标准 （1）主控项目 各种面层所用的板块的品种、质量必须符合设计要求和样品质量要求。 面层与基层的结合必须牢固，无空鼓。 （2）一般项目 1）各种板块面层的表面洁净，图案清晰，色泽一致，接缝均匀，周边顺直，板块无裂纹、掉角和缺楞等现 象。 2）地漏等处的坡度符合设计要求，当无设计要求时可按照0.5%的坡度，要求不倒泛水，无积水，与地 漏（管道）结合处严密牢固，无渗漏。 3）踢脚板表面洁净，接缝平整均匀，高度一致，结合层牢固，出墙厚度适宜，基本一致。 4）各种面层邻接处的收边用料及尺寸符合设计要求和施工验收规范规定。边角整齐、光滑。 表6-14 地砖地面允许偏差项目 项次 项目 允许偏差（mm） 检验方法 1 表面平整度 2 用2m靠尺及楔形塞尺检查 2 缝格平直 3 拉5m线，不足5m拉通线检查 3 接缝高低差 0.5 尺量及楔形塞尺检查 4 踢脚上口平直 3 拉5m线，不足5m拉通线检查 5 板块间隙宽度 2 尺量检查 6.12.1.2自流平地面 表6-15 自流平地面主要控制要点 序号 施工阶段 施工方法 1.熟悉产品使用方法，熟悉相关的施工规范要求和使用材料的技术说明书，根据 实际情况制定施工方案并作好技术交底。 2. 安排好存放材料、工具的临时库房、施工所用水源、电源。准备必要的施工照 1 施工准备 明。根据工艺要求配备相应的施工人员、施工机具、照明条件，准备充足的施工材 料。 3.劳动力组织 劳动力组织可根据工作面的大小确定，但需保证施工的连续性。 1.地坪检测 1）室内温度和地面温度以15℃为宜，空气相对湿度在20-75%。5℃以下和30℃以 上均不适合施工。 2）基层含水率小于3%。以CM仪现场检测为准。当地基含水率超标>6%时，应采取 地坪检测 通风、防潮等措施。 2 及处理 3）地面基层的强度不低于混凝土强度设计值的要求。基层表面硬度不低于 1.2Mpa。 4）基层平整度用2m水平尺检查小于2mm。 2.地坪处理 1）去除地面污染，如油污、蜡、漆、涂料等。 1 22国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 施工阶段 施工方法 2）用2米水平尺检查地面，偏差在2毫米以内时，地坪不需进行特殊打磨，以防 止表面起砂。 3）偏差大于2毫米小于4毫米时，用1000W以上手提打磨机打磨地坪，可选用 16#金刚砂磨片打磨， 4）偏差大于4毫米以上时，可选用金刚石磨块打磨。 5）打磨完成后用不小于2000W的工业吸尘器将地面灰尘吸干净。 6）清理完成后检查地面，对地坪的裂缝用界面处理剂掺石英砂进行修补。 7）处理后的地面基层要求无空鼓、龟裂、起沙、毛面等现象。 1.界面剂涂刷：涂刷界面剂是自流平施工前的必要工序，他起着封底和界面处理 的作用，并可增强自流平材料的流淌性，本工程要求涂刷界面剂两道。将界面剂 加水稀释后，用漆刷或滚筒将自流平界面剂涂于处理过的混凝土基面上，涂刷两 道，第一层干燥后方可涂第二层（间隔时间30分钟左右）。底涂剂干燥后进行自 流平施工。涂刷后2-4小时内做自流平施工。 2.待底涂表面风干后（干燥时间以手触地面无湿润、粘手为止，该时间随温度变 化而变化），将自流平材料按规定的水灰比（自流平水泥：水=25kg:6升）混合后， 使用专用搅拌器（功率大于700W，转速小于600转，直径120mm碟型搅拌头）搅拌 2~3分钟，要求均匀无结块。将搅拌好的自流平浆料倾倒于地面，使用专用齿板和 耙子将较厚的浆料刮平，使其自动流平，批刮时刮板与地面要垂直，并左右往返 自流平 3 批刮，控制自流平厚度为6~8mm。大面积施工操作时要协调好每个施工人员操作 施工 的速度和流平界面的连接，以保证流平的连续性。若一个房间流平不能一次施工 完，必须留槎时，流平边缘处要做成斜坡形。拌好的材料需在35分钟内使用完。 3.自流平流平后，因地面吸收水分和浆料搅拌时会产生大量气泡，因此在流平表 面未干燥前使用放气滚随流平施工的顺序滚动排除气泡，避免产生气泡麻面和 接口高差。 4.流平施工完毕后，要立即封闭现场，10小时以内禁止行走，20小时以内避免重 物冲击，1-2天后方可进行罩面施工。 5. 根据使用功能要求涂布罩面漆（普通或防滑要求），采用专用滚筒等工具，将 材料均匀涂布；施工涂布时尽量减少施工结合缝；自流平材料在涂专用罩面漆后 的12h 内不准上人及交叉作业。 本工程根据房间使用功能不同，部分彩色水泥自流平地面有防震及隔声要求。防 震要求自流平地面面层做法同上，防震层采用10厚HOREQ发泡减震垫板。隔声要 求自流平地面隔声层采用5厚发泡橡胶减震垫或20、30厚HOREQ发泡减震垫板. 防震要求隔 4 根据施工图纸设计做法确定厚度。 声要求 钢筋混凝土楼板面层清理，将表面残留的砂浆、尘土和油渍等应用钢丝刷刷洗干 净，并用清水冲洗地面。敷设隔声减震垫，敷设4×4钢筋网片浇筑混凝土浮筑 层，表面打磨或喷砂处理。 因彩色自流平水泥表面有一层罩面清漆，清洁时严禁使用甲苯、香蕉水等高浓度 5 清洁与保养 溶剂，且清洁过程中避免锋利器具损坏表面罩面漆。 6.12.1.3耐磨环氧地面 表6-16 环氧耐磨地面主要控制要点 序号 施工阶段 施工方法 1.熟悉产品使用方法，熟悉相关的施工规范要求和使用材料的技术说明书，根据 实际情况制定施工方案并作好技术交底。 2. 安排好存放材料、工具的临时库房、施工所用水源、电源。准备必要的施工照 明。根据工艺要求配备相应的施工人员、施工机具、照明条件，准备充足的施工材 料。 1 施工准备 3.1~1.5厚无溶剂环氧自流平层施工前， 80厚C15混凝土垫层（C15细石混凝土 按工艺要求找坡，最薄处30厚，随打随抹平，四周用DS砂浆抹小八字角） ；1.5厚单组分聚氨酯防水涂料 （详见第七节）；150厚C20细石混凝土（根据工艺二次设计局部通道或全部配筋 按结构要求）；.25厚DS砂浆找平层 均施工完成，且基层强度达到环氧自流平施工要求。 1.地坪检测 地坪检测 2 1）室内温度和地面温度以15℃为宜，空气相对湿度在20-75%。5℃以下和30℃以 及处理 上均不适合施工。 1 23国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 施工阶段 施工方法 2）基层含水率小于3%。以CM仪现场检测为准。当地基含水率超标>6%时，应采取 通风、防潮等措施。 3）地面基层的强度不低于混凝土强度设计值的要求。基层表面硬度不低于 1.2Mpa。 4）基层平整度用2m水平尺检查小于2mm。 2.地坪处理（同） 1.刮配套腻子：先按照比例配制材料，然后加入环氧树脂腻子粉搅拌均匀，然后 按比例加入固化剂，调成较稀的腻子，即可满刮地面二遍，厚底0.4mm。组合好的 中涂材料须在1小时内使用完。固化后，打磨平，清除表面浮尘，目的使其平整。 增加表面的附着力和平整度以及耐冲击性。 2.涂刷封闭底漆：漆：固化剂=1：1，材料配好后可稍作熟化10～25min，滚涂一 遍，小面积用刷涂。底漆具有优良的渗透性、能彻底浸润地坪，增加地面强度，涂 刷时要均匀仔细，不可漏涂，涂刷6h~3d进行下一道。 3 自流平施工 3.自流平施工：根据图纸设计要求厚度和施工面积计算材料用量，并严格按照使 用说明是进行拌制。将拌制好的自流平浆料浇筑于基层上，按施工需求进行布 料，一次浇筑能达到设计厚度要求的材料。再用镘刀或专用齿针刮刀摊平，整体 平整后采用放气滚筒放气，待其自流。表面平整后，不用再涂抹。 4．配料多少要与施工用量相匹配，一次配料要一次用完，切忌中途加水影响工程 质量。施工时如有凸起或溅落的浆料，初凝后可用镘刀刮去。自流平施工时间最 好在30min内完成，施工后的机具及时用水冲洗干净。 温度低于5℃需要1~2天。固化后，对其表面刷表面处理剂进行养护，养护期不得 4 养护 低于7d。养护期间应全面封闭严禁上人。 本工程根据房间使用功能不同，部分自流平地面有防震要求。防震要求自流平地 面面层做法同上，防震层采用10厚HOREQ发泡减震垫板。 5 防震要求 150mm厚C15混凝土垫层清理，将表面残留的砂浆、尘土和油渍等应用钢丝刷刷 洗干净，并用清水冲洗地面。敷设减震垫，浇筑混凝土浮筑层，表面打磨或喷砂处 理。 6.14.1.4 环保亚麻地面 表6-17 环保亚麻地面主要控制要点 序号 施工阶段 施工方法 混凝土及找平层必须充分干燥后才能安装亚麻地板，一般需要15-20天后才能 施工。找平层须有足够的承载力，不能有裂缝，空鼓和起砂等现象。基础地面需 基层检查及清 干净， 无油脂和脱模剂等。地面找平的平整度要求为每2 m内的高低误差不 1 理 大于3 mm。 如基层无法满足要求应采用打磨、填补等方式进行处理，采用2000W以上吸尘 器进行清洁吸尘。 将卷材铺在地上，依照要求的长度（包括预留部分）切割卷材。把卷材长端靠墙， 放料、平摆、裁 2 让卷材短端靠在另一边墙上，用推刀依墙慢慢切割材料。清除切去的边料把地 割 板推靠墙。卷材长端同样用推刀依墙切割，门框处用钩刀裁切。 涂刮地板胶前应将基层再次进行清理，确保胶水的粘性。刮地板胶用B1刮齿， 3 刮地板胶 将地板胶反复推赶至均匀，不得漏涂。每次的批刮面积不超过单块卷材面积的 一半，且刮胶面积不宜过大。 反卷地板面积的一半，切记不可弯折，贴地板的时间要掌握恰当，一般是在刮胶 反卷少量地 后3-5分钟即可铺贴。不得等胶干后铺贴地板。铺贴时应将反卷地板逐步推进， 4 板，逐步粘结 以确保黏合剂充分移到地板背面。将地板一端及另一端与前块及邻块对齐，随 铺贴 后整块慢慢放下，平抹使之初粘，按序赶走板下空气，务求一次到位密合。 用胶滚从起始边向终边循序滚压2-3次，务必密实。铺贴完毕后如发现局部空 反复压辊、排 鼓或个别边角粘接不牢，可用大号注射器刺孔排气再从原孔中注入胶水后用 5 气 烘枪烘压至密合。地板与其他地材接缝平整。铺贴好以后要反复滚压2-3次，以 求彻底排气。 6.12.1.5导静电通体聚氯乙烯地砖楼面 表6-18 导静电通体聚氯乙烯地面主要控制要点 序号 施工阶段 施工方法 1 基层处理 基层表面的浮土、砂浆块等杂物应清理干净。墙面和顶棚抹灰时的落地灰,在楼 1 24国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 施工阶段 施工方法 板上拌制砂浆留下的沉积块,要用剁斧清理干净；墙角、管根、门槛等部位被埋 住的杂质要剔凿干净；楼板表面的油污,应用5%～10%浓度的火碱溶液清洗干 净。地面应平整，用2米直尺检查，间隙应小于2mm。若有凹凸不平或有裂痕的地 方必须补平。 确定接地端子位置：面积在100m2以内，接地端子应不少于1个；面积每增加 100m2,应增设接地端子1-2个。导电地网用铜箔厚度应不小于0.05mm，宽宜为 20mm。 2 接地系统安装 严格按照地网布置图铺设导电铜箔网格，铜箔的纵横交叉点，应处于贴面板的 中心位置。铜箔条的铺设应平直，不得卷曲，也不得间断。与接地端子连接的铜 箔条应留有足够长度。 导电胶水应是非水溶性胶，电阻值应小于贴面板的电阻值，粘结强度应大于 3 胶水配置 3×106N/m²。采用炭黑和胶水应按1：100重量比配置，并搅拌均匀。宜购买成品 导电胶水。 应分别在地面、已铺贴的导电铜箔上面，涂覆应均匀、全面，涂覆后自然晾干。 待涂有胶水的地面晾干至不粘手时,应立即开始铺贴。铺贴时应将地砖的两直 角边对准基准线,铺贴应迅速快捷，保证地板无气泡不起鼓。砖与砖之间应留有 导静电通体聚 1-2mm缝隙,缝隙宽度应保持基本一致。采用压胶滚依次碾压两遍。施工过程中 4 氯乙烯地砖黏 边铺贴边检查,确保粘贴牢固。地面边缘处应用非标准贴面板铺贴补齐,非标准 贴 贴面板由标准贴面板用割刀切割而成。 铺贴到接地端子处时，应先将连接接地端子的铜箔条引出，用锡焊或压接的方 法与接地端子牢固连结。再继续铺贴面板。 地板焊缝在焊接前必须开出一条可以容纳焊条的槽，开槽深度应小于地板厚度 的2/3。 在焊接之前，将热融焊枪加温预热调至最大功率，在操作之前热气流导向侧边， 5 热塑焊接 不会通过焊嘴导向地板。这样可以避免地板因过度加热而被烧焦。 将开槽后槽线内的胶水和灰尘除去，将焊机调到合适的温度，待热风稳定后将 焊线塞入快速焊嘴，恒力，匀速地焊接；焊接完成半小时后用焊槽滑动板结合月 牙铲刀将焊线多出地面的部分分两次铲除。 彻底清扫和吸尘，用中性清洁剂湿拖清洗或以机器低速清洗全部地面，施工后 至少四至五日内不可用大量水清洗以防止水分渗入影响接缝及胶水粘着，用3M 6 清理打蜡 红色清洗垫来刷洗地面然后在用大型吸水机清除残留物，彻底清晰及干燥。使 用转速在（175到1500转）的打腊机结合3M超级硬光蜡均匀地涂抹在地面上， 最后用高速抛光机将涂抹在地面上的蜡水进行抛光，直到获得理想的光泽。 6.12.1.6现浇水磨石楼面 表6-19 现浇水磨石楼面主要控制要点 序号 施工阶段 施工方法 基层表面的浮土、砂浆块等杂物应清理干净。墙 面和顶棚抹灰时的落地灰,在楼 板上拌制砂浆留下的沉积块,要用剁斧清理干净；墙角、管根、门槛等部位被埋 1 基层处理 住的杂质要剔凿干净；楼板表面的油污,应用5%～10%浓度的火碱溶液清洗干 净。清理完后要根据标高线检查细石混凝土的厚度,防止地面过簿而产生空鼓开 裂。 提前一天对楼板进行洒水润湿,洒水量要足,第二天施工时要保证地面湿润,但 2 洒水润湿 无积水。 根据墙上+50cm的水平线确定地面标高，留出面层厚度，沿墙边拉线做灰饼，并 用于干硬性砂浆冲筋，冲筋间距一般为1.5~2.0m。有地漏的地面按设计要求找 抹灰饼冲筋及 3 坡，一般沿排水方向的泛水坡度为0.5%-1%。 踢脚板找规矩 根据墙抹灰厚度，在阴阳角处套方、量尺、拉线确定踢脚板的厚度及高度，按底 层抹灰的厚度冲筋，间距一般为1.5~2.0m。 在铺设细石混凝土面层以前，在已湿润的基层上刷一道1∶0.4～0.5（水泥∶水 4 涂刷界面剂 内掺107胶）的素水泥浆，不要刷的面积过大，要随刷随铺细石混凝土，避免时 间过长水泥浆风干导致面层空鼓。 5 浇筑轻集料混 将轻集料混凝土铺抹到地面基层上（水泥浆结合层要随刷随铺），紧接着用2m长 1 25国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 施工阶段 施工方法 刮杠顺着标筋刮平，然后用滚筒（常用的为直径20cm，长度60cm的混凝土或铁 凝土垫层 制滚筒，往返、纵横滚压，如有凹处用同配合比混凝土填平，用木末子搓平，收毛 面，24小时内及时进行洒水养护。 用小铁抹子抹稠水泥浆，将分格条固定在分格线上，抹成30°八字形，高度应 低于分格条顶4～6mm，分格条必须平直通顺，牢固，接头紧密，不得有缝隙，作为 干拌DS砂浆 铺设面层的标志，粘贴分格条时，在分格条十字交叉接头处，距点40~50mm内不 6 找平层（嵌铜 抹水泥浆，为了使拌合料填塞饱满。应预先在铜条两端头下部1／3处打眼，穿入 分隔条） 22号铁丝，锚固于下口八字水泥浆内，镶条后12h后开始浇水养护，最少2d，在 此期间，房间应封闭，禁止各工序进行作业。预留面层厚度进行干拌DS砂浆找平 层施工收毛面，施工12H后开始浇水养护。 拌合料的体积比例采用1：2～1：2.5(水泥：石粒)，要求许量准确，拌合均匀。拌 合料还应加入耐碱、耐光的矿物颜料，掺人量为水泥的3％～6％，拌合料应根据 拌制水磨石拌 7 整个面层的需要一次统一配制，配足，配制时不但要拌合，还要用筛子筛匀后， 合料 装袋存人干燥的室内备用，严禁受潮。彩色石粒与普通石粒拌合均匀后，集中贮 存待用。 水磨石拌合料的面层厚度为15mm，将搅拌均匀的拌合料，先铺抹分格条边，后铺 浇筑水磨石拌 人分格条方框中间，用铁抹子由中间向边角推进，在分格条两边及交叉处特别注 8 合料 意压实抹平，随抹随用直尺进行平度检查，如有局部铺设过高，应用铁抹子挖去 一部分，再将周围的水泥石子浆拍挤抹平(不得用刮杠刮平) 用滚筒滚压前，先用铁抹子或木抹子在分格条两边宽约lOcm范围内轻轻拍实 (避免将分格条移位)。滚压时用力均匀(要随时清除粘在滚筒上的石渣)，应从横 9 滚压抹平 竖两个方向轮换进行，达到表面平整、密实，出浆石粒均匀为止。待石粒浆稍收 水后，再用铁抹子将浆抹平，压实。如发现石粒不均匀处，应补石粒浆，再用铁抹 子拍平压实。24h后浇水养护。常温养护5~7d。 正式开磨前应进行试磨，以不掉石渣为准，经检查认可后方可正式开磨。 第一遍用60～80号粗砂轮石磨，边磨边加水，并随磨随用水冲洗检查，用靠尺检 查平整度，直至表面磨到磨匀，分格条和石粒全部露出(边角处用人工磨成同样 效果)检查合格晾干后，用与水磨石表面相同成份的水泥浆，将水磨石表面擦一 遍，特别是面层的洞眼小孔隙要填实抹平，脱落的石粒应补齐，浇水养护2～3d。 10 打磨 第二遍用120～180号金刚石磨，要求磨至表面光滑为止，然后用清水冲净，满擦 第二遍水泥浆，仍注意小孔隙要细致擦严密，然后养2-3d。 第三遍用180～240号金刚石磨，磨至表面石子显露均匀，无缺石粒现象，平 整、光滑、元孔隙为度。（高级水磨石打磨必须达到设计要求效果，并在打磨完成 后请设计、监理、建设单位验收合格为准）。 为了取得打蜡后显著效果，在打蜡前磨石面层要进行一次适量限度的酸洗，一般 均用草酸进行擦洗，使用时先用水加草酸化成约10％浓度的溶液，用扫帚蘸后 11 草酸擦洗 洒在地面上，再用油石轻轻磨一遍，磨出水泥及石粒本色，再用清水冲洗拖布擦 干。此道工序必须在所有工种完工后才能进行。经酸洗后的面层不得再受污染。 用干净的布或麻丝沾稀糊状的成蜡，在面层上薄薄地涂一层，要均匀，不漏 12 打蜡上光 涂，待干后用钉有帆布或麻布的木块装在磨石机上研磨，用同样的方法再打第二 遍蜡，直到光滑洁亮为止。 6.12.1.7防静电地板地面施工 表6-20 防静电地板地面主要控制要点 序号 施工阶段 施工方法 把沾在基层上的浮浆,落地灰等用钢丝刷清理掉,在用扫帚将浮土 清扫干净。基 1 基层处理 层表面平整,光洁,不起灰。平整度误差太大就应当用水泥沙浆找平。 首先量测房间的长,宽尺寸,在地面弹出中心十字控制线;依照活动地板的尺寸, 找中套方 2 排出活动地板的放置位置;在墙面上弹出活动地板面层的横梁组件标高控制线 分格弹线 和完成面标高控线。 按照分格线的位置,安放支座和横梁,并调整支座的螺杆,使横梁与标高控线同 安装支座和横 3 高且水平。待所有支座和横梁均安装完毕构成一体后,用水平仪再整体超平一 梁组件 次。支座与基层面之间的空隙应灌注环氧树脂,应连接牢固。亦可按设计要求方 1 26国家核与辐射安全监管技术研发基地建设项目 施工组织设计 法固定。 铺活动地板时应根据房间内的具体情况选择铺设方向。当无设备或留洞且模数 安装支座横梁 4 相符时。宜由里向外铺,当无设备或留洞但模数不相符时,宜由外向里铺。当有设 组件 备或留洞时应综合考虑选定铺设方向和顺序。 先在横梁上铺设缓冲胶条,并用乳胶液与横梁粘合。铺设地板应用吸盘,垂直放 5 铺活动地板 入横梁间方格,保证四角接触处平整,严密,不得采用加垫的方法。 6.12.1.8细石混凝土地面施工 表6-21 细石混凝土地面主要控制要点 序号 施工阶段 施工方法 基层表面的浮土、砂浆块等杂物应清理干净。墙 面和顶棚抹灰时的落地灰,在 楼板上拌制砂浆留下的沉积块,要用剁斧清理干净；墙角、管根、门槛等部位被 1 基层处理 埋住的杂质要剔凿干净；楼板表面的油污,应用5%～10%浓度的火碱溶液清洗干 净。清理完后要根据标高线检查细石混凝土的厚度,防止地面过簿而产生空鼓 开裂。基层清理是防止地面空鼓的重要工序,一定要认真做好。 提前一天对楼板进行洒水润湿,洒水量要足,第二天施工时要保证地面湿润,但 2 洒水润湿 无积水。 根据已弹出的面层水平标高线，横竖拉线，用与细石混凝土相同配合比的拌合 料抹灰饼，横竖间距1.5m，灰饼上标高就是面层标高。面积较大的房间为保证 3 抹灰饼、标筋 房间地面平整度，还要做标筋（或叫冲筋），以做好的灰饼为标准抹条形标筋，用 刮尺刮平，作为浇筑细石混凝土面层厚度的标准。 在铺设细石混凝土面层以前，在已湿润的基层上刷一道1∶0.4～0.5（水泥∶水 4 涂刷界面剂 内掺107胶）的素水泥浆，不要刷的面积过大，要随刷随铺细石混凝土，避免时 间过长水泥浆风干导致面层空鼓。 将搅拌好的细石混凝土铺抹到地面基层上（水泥浆结合层要随刷随铺），紧接着 用2m长刮杠顺着标筋刮平，然后用滚筒（常用的为直径20cm，长度60cm的混凝 浇筑细石混凝 土或铁制滚筒，厚度较厚时应用平板振动器）往返、纵横滚压，如有凹处用同配 5 土 合比混凝土填平，用木末子搓平，直到面层出现泌水现象，撒一层干拌水泥砂 （1∶1=水泥∶砂）拌合料，要撒匀（砂要过3mm筛），干拌砂浆吸水后再用2m长 刮杠刮平（操作时均要从房间内往外退着走）。 细石混凝土收面分三遍进行抹压。第一遍抹压：用铁抹子轻轻抹压面层,把脚印 压平。第二遍抹压：当面层开始凝结,地面面层上有脚印但不下陷时,用铁抹子 进行第二遍抹压,将面层的凹坑砂眼和脚印压平。要求不漏压,平面出光。地面 6 收面 的边角和水暖立管四周容易漏压或不平,施工时要认真操作。第三遍抹压：当地 面面层上人稍有脚印,而抹压无抹子纹时,用铁抹子进行第三遍抹压,第三遍抹 压要用力稍大,将抹子纹抹平压光,压光的时间应控制在终凝前完成。 面层抹压完24h后,及时洒水进行养护,每天浇水2次,至少连续养护7d后方准 7 养护 上人。(养护期间房间应封闭,禁止进入)养护要及时、认真,严格按工艺要求进 行养护。 细石混凝土防水楼面：基层处理完成后施工23厚DS干拌砂浆找平层，四周及 管根部位抹小八字角，涂刷1.5厚聚合物水泥基防水涂料，防水工程施工详见 8 特殊要求地面 第七章。后续施工为工序2~7。 细石混凝土隔声地面：基层处理完成后铺设5厚发泡橡胶或电子交联发泡聚乙 烯减振垫层，工序5中细石混凝土配Φ4@150钢筋网片。其余工序不变。 6.12.2 墙面抹灰工程 6.12.2.1 墙面抹灰 1、施工流程 施工流程见下图6.10所示。 1 27国家核与辐射安全监管技术研发基地建设项目 施工组织设计 2、控制要清点理基层 洒水 刷界面剂 控制要点见下表6-24所示。 设置标筋 表6-24 抹灰工分程层控抹制灰要点 最后抹灰 序号 控制项目 控制要点 养护 1）所用材料品种、质量必须符合设计要求和现行材料标准的规定。 2）各抹灰层之间及抹灰层与集体之间必须粘结牢固，无脱层、空鼓，面层无爆灰和 图6.10 施工流程 1 基本要求 裂缝缺陷。 3）普通抹灰：大面光滑，接槎平顺 4）中级抹灰：表面光滑、洁净，接槎平整，线角顺平。 1）顶棚抹灰层与基层间及各抹灰层之间必须粘结牢固，无脱层、空鼓。 2）不同材料基体交接处表面抹灰应采取防止开裂的加强措施。 3）室内墙面、柱面和门洞口的阳角做法应符合设计要求。设计无要求时，应采用1： 2水泥砂浆做暗护角，其高度不应低于2m，每侧宽度不应小于50mm。 2 一般规定 4）水泥砂浆抹灰层应在抹灰24h后进行养护。抹灰层在凝结前，应防止快干、水 冲、撞击和震动。对于加气混凝土砌块墙面，因其吸水速度较慢，应提前两天进行 浇水，每天宜浇两遍以上，以保持一定的含水率。 5）冬期施工，抹灰时的作业面温度不宜低于5℃；初凝前不得受冻。 1）抹灰用的水泥宜为硅酸盐水泥、普通硅酸盐水泥，其强度等级不应小于32.5。 3 材料要求 2）不同品种不同标号的水泥不得混合使用。水泥应有产品合格证书。 3）抹灰用砂子宜选用中砂，砂子使用前应过筛，不得含有杂物。 1）砖砌体应清除表面杂物、尘土，抹灰前应洒水湿润。 2）混凝土表面应凿毛或在表面洒水润湿后涂刷水泥砂浆。 3）砌体墙体，在湿润后边刷界面剂，边抹强度不大于M5的砂浆。 4）抹灰层的平均总厚度应符合设计要求。 5）大面积抹灰前应设置标筋。抹灰应分层进行，每遍厚度宜为5～7mm。抹石灰砂浆 和水泥混合砂浆每遍厚度宜为7～9mm。当抹灰总厚度超出25mm时，采取挂网的加 强措施。 6）用水泥砂浆和水泥混合砂浆抹灰时，应待前一抹灰层凝结后方可抹后一层；用石 灰砂浆抹灰时，应待前一抹灰层七八成干后方可抹后一层。 4 施工要点 7）底层的抹灰层强度不得低于面层的抹灰层强度。 8）水泥砂浆拌好后，应在初凝前用完，凡结硬砂浆不得继续使用。 9）抹灰前必须全面检查门窗框是否安装牢固，是否方正平整，是否安装正确，如发 现问题，要进行调整，使其符合设计及验收规范的要求。 10）抹灰前必须把门窗框和墙连接处的缝隙用1：3水泥砂浆嵌塞密实，门口要设置 铁皮、木板或木架保护。 11）抹过灰后随即清擦粘在门框上的残余砂浆，并清擦干净。对铝合金门窗框一定 要粘贴保护膜，并一直保持到竣工交验前清擦玻璃时撕除。 12）拆除脚手架和跳板时，要轻拆轻放并堆放整齐，以免撞坏门窗框，碰坏墙面和 1 28国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 控制项目 控制要点 棱角等。 13）随抹灰随注意保护好墙预埋件、窗帘钩、通风篦子等，同时注意墙上的电线槽 盒、水暖设备预留洞及空调线的穿墙孔洞等，不要随意堵死。 14）抹灰层在凝结硬化前，应防止快干、水冲、撞击、振动和挤压，以保证灰层不受 损害和有足够的强度。 15）注意保护好楼地面、楼梯踏步和休息平台，不得直接在楼地面上和休息平台上 拌合灰浆，从楼梯上下搬运东西时，不得撞击楼梯踏步。 6.12.2.2 涂料、乳胶漆墙面 1、施工流程 施工流程见下图6.11所示。 2、控制要点基层处理 修补子 满刮腻子 控制要点见下表6-25所示。 施涂第一遍乳胶漆 施涂第二遍乳胶漆 表6-25控制要点 序号 控制项目 控制要点 在涂饰前应涂刷抗碱封闭底漆；基层含水率不得大于10%；基层腻子应平整、坚 1 基层处理 施涂第三遍乳胶漆 实、牢固，无粉化、起皮和裂缝。 用石膏将墙面等基层上磕图碰6的.1坑4凹施、工缝流隙程等处分遍找平，干燥后用1号砂纸将凸 2 修补腻子 出处磨平，并将浮尘等扫净。 第一遍满刮腻子、打磨：用2m靠尺先检查，要求刮薄，刮匀不留腻子。腻子干燥 后，用砂纸磨平磨光。第二遍满刮腻子及磨光：收缩裂缝不平处，重新补腻子，腻 3 满刮腻子 子干燥后，打磨平整并清扫干净。第三遍满刮腻子及磨光：不平整的部位，再用腻 子抹平，腻子干燥后，再打磨平整，清扫粉尘。 刷第一遍乳胶漆：搅拌均匀后，用排刷涂刷，要求无漏刷、无明显接槎，同一独立 4 刷乳胶漆 面应用同一批号的乳胶漆。第二、三遍乳胶漆、磨光。 应涂饰均匀、粘结牢固，不得漏涂、透底、起皮和掉粉。颜色应均匀一致；不允许 5 质量要求 出现泛碱、咬色、流坠、疙瘩现象；表面无砂眼、无刷纹；装饰线、分色线直线度允 许偏差为1mm。 6.12.3门窗安装 6.12.3.1 普通门窗安装 铝合金门窗的规格、型号应符合设计要求， 五金配件配套齐全，并具有出厂合格证、材质检验报告书 并加盖厂家印章。 防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接板等应符合设计要求和有关标准的规定。 进场前应对铝合金门窗进行验收检查，不合格者不准进场。运到现场的门窗应分型号、规格堆放整齐， 1 29国家核与辐射安全监管技术研发基地建设项目 施工组织设计 并存放于仓库内。搬运时轻拿轻放，严禁扔掉。 3、作业条件 主体结构经有关质量部门验收合格。工种之间已办好交接手续。 检查门窗洞口尺寸及标高是否符合设计要求。有预埋件的门窗口还应检查预埋件的数量、位置及埋设 方法是否符合设计要求。 按图纸要求尺寸弹好门窗中线，并弹好室内+50cm水平线。 检查门窗，如有劈梭窜角和翘曲不平、偏差超标、表面损伤、变形及松动、外观色差较大者，应与有关人 员协商解决，经处理，验收合格后才能安装。 6.12.3.2人防门安装工程 1、 人防防护门、密闭门、防护密闭门门框制作： 门框墙应连续浇筑，振捣密实，表面平整光滑，无蜂窝、孔洞、露筋。 预埋件应除绣并涂防腐油漆，其安装的位置应准确，固定应牢靠。 2、 防护门、防护密闭门、密闭门的安装 门扇安装应符合下列规定： 门扇上下铰页受力均匀，门扇和门框贴合严密，门扇关闭后密封条压缩量均匀，严密不漏气。 门扇启闭比较灵活，闭锁活动比较灵敏，能自由开到终止位置，门扇外表面有闭锁开关方向。 门扇的零部件齐全，无生锈，无损坏。 3、密封条安装 密封条安装应符合下列规定： 密封条接头宜采用45°坡口搭接，每扇门的密封条接头不宜超过2处。 密封条应固定牢固，压缩均匀，局部压缩量允许偏差不应超过设计压缩量的20%。 图6.10 临战封堵吊钩详图 4、人防门工程验收 表6-11 钢筋混凝土门扇安装允许偏差： 项 目 允许偏差（㎜） L≤2000 2 门扇与门框贴合 20005000 5 表6-12钢结构门扇安装允许偏差： 项目 允许偏差（㎜） L≤2000 2 20005000 4 表6-13 门扇、门框墙制作的允许偏差： 允许偏差（㎜） 混凝土圆拱门、门框墙 项目 混凝土平板 钢结构门、门框墙 门孔宽 门孔宽 门、门框墙 ≤5000 >5000 门扇宽度 ±3 ±5 ±5 ±3 门扇高度 ±5 ±8 ±5 ±3 门扇厚度 3 5 5 3 门扇内表面的平整度 — — 3 2 门扇扭曲 ±3 ±5 — — 门扇弧长 ±4 ±6 — — 铰页同轴度 1 1 1 1 闭锁位置偏移 ±2 ±3 ±3 ±2 门框两对角线相差 5 7 5 5 门框墙垂直度 6 8 5 5 5、接地要求 底板上层周边钢筋每个角点须电焊，并沿工程宽度方向每5m焊一点，沿长度方向每10-20m焊一点， 组成焊接钢网。在焊接钢筋网上的钢筋搭接处必须电焊。 每扇人防密闭门门框角铁用25×4扁铁与底板上层钢筋电焊，此上层钢筋与焊接钢筋网应至少有一点 电焊连接。 焊接钢筋网应有两点以上引出地面供电气接地用.引出点位置,数量见各单向工程电力平面图,引出线 采用40*4扁钢.若顶,底板为梁板结构,则主梁的主筋(至少两根)与板的横向钢筋点焊,每5~8m一点。 6.12.4 顶棚施工 6.12.4.1水泥砂浆涂料顶棚施工工艺 表6-28 主要控制要点 序号 施工阶段 施工方法 基层为混凝土时，应事先将墙面起皮、松动、缺棱掉角，刷水湿润，并用水泥腻 1 清洁基层 子修补、找平。对于粘附于墙面的砂浆、杂物以及凸起明显的尖棱、鼓包，要用 铲刀、錾子铲除剔凿或用手砂轮打磨。对于油污、脱模剂，要先用5～10％浓度 1 31国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 施工阶段 施工方法 的火碱水清洗，然后用清水洗净。外露的钢筋、铁件应磨平、除锈，然后刷防锈 漆做防锈处理。 根据地面500线和墙面垂直度，确定刮水泥腻子厚度，对偏差较大部位先用混 2 修整 凝土界面剂，然后用1：3水泥砂浆修补。 刮水泥腻子前，在墙面及顶棚阴、阳角弹线，以确保阴、阳角平直。第一遍用刮 第一遍满刮腻 板横向满刮，一刮板紧接一刮板，接头不留槎，每刮一刮板最后收头要干净利 3 子 落。门窗洞口阳角，必须保证垂直、水平，允许偏差在0.5毫米以内。及时清理 掉落地面水泥腻子，干燥后洒水养护、打磨。 第二遍用刮板竖向满刮，一刮板紧接一刮板，接头不得留槎，每刮一刮板最后收 第二遍满刮腻 4 头要干净利落。阴阳角的毛刺应用细砂纸磨净，并随时用阴阳角尺和靠尺检查。 子 干燥后及时养护、打磨。 头遍及二遍腻子干燥后用1号砂纸磨，将浮腻子及斑迹磨平磨光，再将墙面清 5 腻子打磨 扫干净，三遍腻子干燥后用0号砂纸磨平磨光，注意不要漏磨或将腻子磨穿。腻 子打磨时应随时打磨随时采用碘钨灯照射检查。 先将墙面清扫干净，再用布将墙面粉尘擦净。乳胶漆使用前应搅拌均匀，适当加 水稀释，防止头遍涂料施涂不开。干燥后复补腻子，待复补腻子干燥后用0号砂 6 施涂底涂 纸磨光，并清扫干净。本工程大面积乳胶漆的施涂采用滚涂，小面积采用刷涂。 施涂顺序是先刷顶板后刷墙面，刷墙面时应先上后下。 操作要求同底涂，使用前要充分搅拌，如不很稠，不宜加水或尽量少加水，以防 施涂第一遍面 7 露底。漆膜干燥后，用0号砂纸将墙面小疙瘩和排笔毛打磨掉，磨光滑后清扫干 涂 净 操作要求同第二遍乳胶漆。由于乳胶漆膜干燥较快，应连续迅速操作，涂刷时从 施涂第二遍面 一头开始，逐渐涂刷向另一头，要注意上下顺刷互相衔接，避免出现干燥后再处 8 涂 理接头。每遍乳胶漆施工后必须将装饰线槽、踢脚线上口、门窗框、电气面板清 理干净。 6.12.4.2、铝条板吊顶施工工艺 表6-29 主要控制要点 序号 施工阶段 施工方法 根据楼层标高50水平控制线，用水准仪在房间内每一墙（柱）上抄出水平点， 顶棚标高弹水 1 按照设计标高，沿墙顶四周弹出顶棚标高水平线，并沿顶棚的标高水平线，在 平线 墙上划好龙骨分档位置线。 弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，.L40×4×4角 钢，长40，用膨胀螺钉固定在钢筋混凝土楼板上，双向中距≤1200（与龙骨中距 安装龙骨 相对应） 2 吊杆 ，Φ4吊杆下部固定于吊件上，上部焊于L40×40×4短角钢上。应注意吊杆距 主龙骨端部距离不得超过300mm，否则应增加吊杆。吊顶灯、风口及检修口等应 设附加吊杆 龙骨为特质U型轻钢龙骨LB50×26采用特质LB50-1P挂件吊挂于吊杆上，中 距≤1200。龙骨应平行房间长向安装，同时应适当起拱。主龙骨的悬臂段不应 大于300mm，否则应增加吊杆。主龙骨接长应采用对接相邻龙骨的对接接头相 3 安装龙骨 互错开。主龙骨挂好后应基本调平。 跨度大于15m以上的吊顶应在主龙骨上，每隔15m增加一道大龙骨，并垂直主 龙骨焊接牢固。 按装配后的天花净高要求和标高控制线，在墙四周预埋防腐木楔并用镀锌钉固 4 安装边龙骨 定龙骨，钉间距不得大于300 mm；或者采用钢钉固定，其间距不得大于300mm。 要求边龙骨安装前墙面完成进行。 顶棚铝条板安装时在装配面积的中间位置垂直次龙骨拉通一条基准线，对齐基 5 安装铝条板 准线后向两边安装。将铝条板直接卡在LB50×26特质龙骨上，安装时，严禁野 蛮装卸。 铝合金板安装完后，需用布把板面全部擦试干净，不得有污物及手印等，不得 6 清理 有划痕。 6.12.4.3、纸面石膏板吊顶 表6-30 主要控制要点 1 32国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 施工阶段 施工方法 用水准仪在房间内每一墙（柱）上抄出水平点（若墙体较长，中间也应适当抄几 个点），弹出水准线（水准线距地面一般为500mm），从水准线量至吊顶设计高度 加上20mm（二层石膏板的厚度），）弹出水准线，即为吊顶次龙骨的下皮线。同 1 弹线 时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两 边分，最大间距为1200mm，如遇到梁和管道固定点大于设计和规程要求，应增 加吊杆的固定点。 采用膨胀螺栓固定吊挂杆件。采用Ф10的吊杆，如果吊杆长度大于1500mm，还 固定吊挂 2 应设置反向支撑。吊杆采用全牙螺杆。吊杆用膨胀螺栓固定在楼板上，用冲击电 杆件 钻打孔，孔径应稍大于膨胀螺栓的直径。 a.吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接 在梁上设置吊 焊牢，焊缝要均匀饱满。 3 挂杆件 b.吊杆距主龙骨端部不得超过300mm，否则应增加吊杆。 c.吊顶重型灯具、风口及检修口等应设附加吊杆。 边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把L型镀锌轻钢条 4 安装边龙骨 用自攻螺丝固定在预埋的木砖上，间距应不大于吊顶次龙骨的间距。 a.主龙骨应吊挂在吊杆上，主龙骨间距≤1200mm。主龙骨宜平行房间长向安装， 同时应起拱，起拱高度为房间跨度的1/200－1/300。主龙骨的悬臂段不应大于 300mm，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相 5 安装主龙骨 互错开。主龙骨挂好后应调平。 b.跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主 龙骨焊接牢固。 次龙骨应紧贴主龙骨安装。按设计要求次龙骨间距300－600mm。用L型镀锌连 接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘 上。墙上应预先标出次龙骨中心线的位置，以便安装罩面板时找到次龙骨的位 6 安装次龙骨 置。当自攻螺丝钉安装板材时，板材接缝处必须安装在宽度不小于40mm的次龙 骨上。次龙骨不得搭接。在通风、检修等洞口周围应设附加龙骨。附加龙骨的连 接用拉铆钉锚固。 a.选用板材应考虑牢固可靠，装饰效果好，便于施工和维修，也要考虑重量轻等 要求。 （1）饰面板应在自由状态下固定，防止出现凸鼓的现象；还应在棚顶四周封闭 的情况下安装固定，防止板面受潮变形。 （2）石膏板的长边（既包封边）应沿纵向次龙骨铺设； （3）自攻螺丝与石膏板板边的距离，用面纸包封的板边为10－15mm，切割的板 边为15－20mm （4）固定次龙骨的间距，一般不应大于600mm。 （5）钉距以150－170mm为宜，螺丝应与板面垂直，已弯曲、变形的螺丝应剔除， 7 罩面板安装 并在相隔50mm的部位另安螺丝； （6）安装双面石膏板时，面层板与基层板的接缝应错开，不得在一根龙骨上； （7）石膏板的接缝，应按设计要求进行板缝处理； （8）石膏板与龙骨固定，应从一块板的中间向板的四边进行固定，不得多点同 时作业； （9）螺丝钉头宜略为埋入板面，但不得损坏纸面，钉眼应作防锈处理并用石膏 腻子抹平； （10）拌制石膏腻子时，必须用清洁水和清洁容器。 b.第二层石膏板安装时必须与基层板错缝安装。 1 33国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 施工阶段 施工方法 8 示意图 6.12.4.4、矿棉吸音板吊顶 表6-31 主要控制要点 序号 施工阶段 施工方法 用水准仪在房间内每一墙（柱）上抄出水平点（若墙体较长，中间也应适当抄几 个点），弹出水准线（水准线距地面一般为500mm），从水准线量至吊顶设计高 1 弹线 度，弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板 弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为1200mm，如遇到 梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。 采用膨胀螺栓固定吊挂杆件。采用Ф10的吊杆，如果吊杆长度大于1500mm，还 固定吊挂 2 应设置反向支撑。吊杆采用全牙螺杆。吊杆用膨胀螺栓固定在楼板上，用冲击电 杆件 钻打孔，孔径应稍大于膨胀螺栓的直径。 a.吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接 在梁上设置 焊牢，焊缝要均匀饱满。 3 吊挂杆件 b.吊杆距主龙骨端部不得超过300mm，否则应增加吊杆。 c.吊顶重型灯具、风口及检修口等应设附加吊杆。 边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把次龙骨配套L型 4 安装边龙骨 镀锌轻钢龙骨用自攻螺丝固定在预埋的木砖或墙体上，间距应不大于吊顶次龙 骨的间距。 a.T型轻钢主龙骨TB24×28应吊挂在吊杆上，主龙骨间距≤1200mm。主龙骨宜 平行房间长向安装，同时应起拱，起拱高度为房间跨度的1/200－1/300。主龙骨 的悬臂段不应大于300mm，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙 5 安装主龙骨 骨的对接接头要相互错开。主龙骨挂好后应调平。 b.跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主 龙骨焊接牢固。 T型轻钢次龙骨TB24×28应紧贴主龙骨安装。按设计要求次龙骨间距600mm。用 L型镀锌连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨 6 安装次龙骨 的水平翼缘上。墙上应预先标出次龙骨中心线的位置，以便安装罩面板时找到 次龙骨的位置。次龙骨不得搭接。在通风、检修等洞口周围应设附加龙骨。附加 龙骨的连接用拉铆钉锚固。 根据图纸设计要求矿棉板为15厚矿棉吸声板内加超细玻璃棉，将板面直接搁于 龙骨上，安装时，应注意板背面的箭头方向和白线方向一致，以保证花样、图案 7 罩面板安装 的整体性；饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美 观，与饰面板的交接应吻合。 6.12.5 内隔墙工程 项目隔墙工程有聚苯颗粒夹芯板夹芯板隔墙和轻钢龙骨石膏板隔墙两种。聚苯颗粒夹芯板隔墙使用于 2#实验及综合业务楼，轻钢龙骨石膏板隔墙使用于1#实验楼。 6.12.5.1 聚苯颗粒夹芯板夹芯板隔墙工程 1 34国家核与辐射安全监管技术研发基地建设项目 施工组织设计 表6-22 聚苯颗粒夹芯板隔墙主要控制要点 序号 施工阶段 施工方法 在墙板安装部位弹基线与楼板底或梁底基线垂直， 保证安装墙板平整度和垂 1 放线 直度等，并标识门洞位置。 上浆前要先除灰，用湿布或专业工具抹干净墙板凹凸槽的表面粉尘，并刷水湿 2 上浆 润。将专用填缝聚合物砂浆（砂浆粘接强度≥3.0MPa）抹在墙板的凹槽和地板基 线内，使墙面平整。 墙板搬到上好砂浆的装拼位置上，墙板与主体连接部分使用U 型钢卡进行加 固，镀锌钢卡的热镀锌层不得小于175g/㎡，普通钢卡应进行防锈处理，涂刷防 锈漆，并且不得低于热浸镀锌的防腐效果。 条板应按隔墙长度方向竖向排列，排板应采用标准板，当隔墙长度方向不足一 块标准板宽时可按要求切割补板，补板宽度不应小于200mm。竖向接板不宜超过 3 装板 一次，相邻条板接头位置应错开300mm，错缝范围可为500mm。 测量尺寸后切割墙板进安装，刮灰浆粘合，利用木楔调整位置，使墙板垂直平整 到位，再单边打入250㎜,直径为6的钢筋固定。 前块墙板安装后，再进行下一块墙板的安装，按拼装次序对准楔槽拼装，连接处 挤满灰浆粘合。直径为圆6的钢筋45°斜插加以固定。 安装校正后，用木楔临时固定墙板与楼板顶部和底部相邻两块墙板，墙板上下 4 固定 连接等除用聚合物水泥砂浆粘结外，还应用长度250mm 直径 6～8mm 钢筋作加 强处理，每块板宽度方向不得少于2根钢筋。 大于6m的墙体采用100mm×100mm×3mm镀锌方管做型钢构造柱，高于4.5m的 墙体采用100mm×50mm×3mm镀锌方管（钢材材质Q235）做型钢构造梁进行加固 5 方钢加固措施 处理（方管镀锌层厚度为：17ums），使用200*150*4mm的镀锌钢板预埋结构板， 使用100mm×80mm×12mm（M12）膨胀螺栓固定预埋镀锌钢板，将钢立柱与预埋 镀锌钢板进行满焊，焊缝高度为6mm。 在用上接缝料安装好墙板后要刮去突出墙板面接缝砂浆，并勾出接缝口，一般 6 勾缝处理 不低于板面 4～5mm，让墙板与墙板之间的接缝更加平整牢固。 安装门头横板时，应在门角的接缝处采取加网防裂措施，门窗框与洞口周边的 连接采用聚合物砂浆填实，并应该采取加网补强等防裂措施。 门洞口节点 7 当门、窗框板的上部墙体高度大于600mm或门窗洞口宽度超过1.5m时，应采用 安装 配有钢筋的过梁板，过梁板两段搭接不应小于100mm。夹芯条板隔墙的门、窗框 板洞口应有封边条，可采用镀锌钢龙骨封闭端口夹芯材料。 隔墙接缝处应采用粘接砂浆填实，砂浆粘结强度（MPa）≥3.0，表层应采用与隔 墙条板相适应的材料抹平压光，条板的企口接缝处先用粘接材料打底，墙面的 8 墙面接缝处理 接缝（加强带）采用防裂处理，使用抗裂砂浆进行粘贴防裂纤维网格布，在转角 的部位网格布的宽度为200mm，在接缝的部位网格布的宽度为50mm。 6.12.5.2 轻钢龙骨石膏板隔墙工程 表6-23 轻钢龙骨石膏板隔墙主要控制要点 序号 施工阶段 施工方法 1 定位放线 在地面上放出墙位线并将线引至天花和侧墙，同时标出门和窗洞口的位置。 安装沿顶、沿 按照隔墙位置线固定沿项、沿地龙骨，用射钉固定，固定点间距应不大于 2 地龙骨 600mm，且距离端头的距离≤50mm，龙骨对接应保持平直。 沿弹线位置固定边框龙骨，龙骨的边线应与弹线重合。在结构墙上固定竖龙骨， 3 固定边框龙骨 采用射钉枪固定龙骨，两个固定点的间距≤900mm。边框龙骨与基体之间，应按 设计要求安装密封条。 当隔墙上有门窗洞口，竖龙骨的安装应从门、窗的一侧或两侧排列，在安装顶、 地龙骨后，按照面板规格板宽确定分档尺寸，不足模数的分档应避开门洞框边 第一块罩面板位置，使破边纸面石膏板不在靠洞框处。竖龙骨的安装一般从墙 4 安装竖向龙骨 的一端开始排列。 竖龙骨的长度按照天地龙骨的净高减去10mm为宜，以便上下各留5mm的伸缩缝 隙两根竖龙骨长度不足时，其搭接长度为400mm。竖龙骨安装完毕后，校正竖龙 骨的垂直度，用拉铆钉精确定位，间距为300mm-400mm。 安装横向贯通 贯通龙骨上下端不得颠倒（贯通龙骨开口向上），隔墙低于3m的安装一道，3～ 5 龙骨、横撑及 5m安装二道，5m以上安装三道，要求贯通龙骨开口向上，用支撑卡固定在竖龙 1 35国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 施工阶段 施工方法 骨开口处，卡紧牢固。选用支撑卡时，卡距为600mm，距龙骨两端的距离为 100mm，要求卡紧牢固。 卡档龙骨 隔墙高度大于石膏板的供应长度时，在板的横向接缝处，应加横撑龙骨或是平 行接头固定板面。 安装门洞口框 放线后按要求，先安装隔墙门洞口框龙骨。在门窗洞口两侧竖立附加竖龙骨，门 6 龙骨 窗洞口上樘用横龙骨，开口向上，上樘与沿顶龙骨之间插入竖龙骨。 墙体石膏板应从墙的一侧端头或门窗的位置开始，顺序安装。相邻的两张石膏 板应自然靠拢，避免强压就位，门窗口上角的纸面石膏板采用刀把形。拐角处的 石膏板宜≥300mm，不可以做成至门上下的通缝。龙骨两侧的石膏板必须竖向错 缝安装，错缝的距离不小于300mm。 石膏板板下端距地宜12mm，石膏板的固定应用自攻螺钉，12mm厚双层石膏板自 安装一侧纸面 攻螺钉的长度应为Φ3.5×38mm。使用专用自攻枪，垂直板面一次性完成。确保 7 石膏板 螺钉进入龙骨的长度≥10mm，螺帽略埋入板面0.5~1mm，板四周的螺距应 ≤200mm，在板的中间部分螺距应≤300mm。螺钉距石膏板边缘的距离为 10~16mm，安装双层纸面石膏板时，内层板螺距为500mm。 安装纸面石膏板时，应从板的中部向板的四边固定，不得多点同时作业。自攻钉 头螺丝进入龙骨的长度≥10mm，陷入石膏板纸面0.5～1mm为宜，但不得损坏纸 面、暴露石膏。钉眼作防锈处理并用石膏腻子抹平。 填充50mm厚玻璃棉，填充材料必须按照要求安装牢固、不得松脱下垂，尤其是 8 填充隔声材料 竖龙骨槽内要堵塞密实。 安装另一侧纸 安装方法同第一侧纸面石膏板，其接缝应与第一侧面板错开，另一侧石膏板在 9 面石膏板 封板前必须保证各种内藏管线和填充物都已安装完毕 a.填缝 清理缝隙中的灰尘，用小号灰刀将嵌缝石膏均匀地填实板缝，并用刀 尖顺板缝刮两遍，除去中间气泡。 b.粘贴嵌缝带 将润湿后100mm宽的嵌缝带贴于接缝处，由上至下使嵌缝带与 嵌缝石膏充分结合。 c.第二层嵌缝用中号灰刀将嵌缝石膏涂在嵌缝带上，与两侧板面均匀过度，嵌 接缝及护角处 缝宽度约200mm、厚1mm，然后等待干燥。 10 理 d.修补、找平 待第二遍干燥后，用大号灰刀刮上薄薄一层嵌缝石膏，嵌缝宽度 约300mm，修补找平，并刮去多余腻子。 注：四道工序必须连续操作，以免产生接缝带粘结不牢和翘曲的情况发生。 e.打磨 待完全干燥后（大于12小时），用细砂纸或电动打磨器，在接缝处轻轻 打磨，以使表面平整、光滑。 f.先将阳角用腻子修整顺直后，再安装金属护角。 6.12.6 饰面板工程 6.12.6.1 薄型面砖防水墙面 表6-26控制要点 序号 施工阶段 施工方法 1）安装墙面必须为结构牢固，偏差等级的刚性基面：基层抗拉强度不应小于 1.0MPa，抗剪切强度布不应小于1.0MPa；基层表面最大侧向挠度不得超过L/ 360 1 基层处理 2）安装基面不得有灰尘、油污、脱模剂等影响胶粘剂与基面粘结的物质；基面平 整度不应大于3mm/2m，对不平整的区域要先找平；局部空鼓区域，用钢丝刷、 铲刀将粘结在面层上的浆皮铲掉然后再找平。最后用扫帚将灰尘和垃圾清理干 净。施工温度为5℃～32℃ 基层六至七成干时，即可进行分段分格弹线，同时着手贴面层标准点，以控制面 2 弹线分格 层出墙尺寸及垂直平整度。 薄型面砖粘贴 用油漆刷刷去薄型面砖粘贴面的浮灰，用批灰刀或小铲刀清除粘贴面的尖锐突 3 面清理 起、油脂、铁锈等影响粘结的附着物，然后用海绵块蘸水清洁面砖粘贴面。 先用锯齿镘刀的直边，将胶粘剂基面上用力平整地在涂抹一层。然后用镘刀的 4 胶粘剂施工 锯齿边在基面上梳理出饱满连续的条纹。梳理时，镘刀与基面的夹角约为45° 1 36国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 施工阶段 施工方法 面砖安装前，应在其粘贴面背涂一层胶粘剂。用锯齿镘刀的直边将胶粘剂在清 洁的面砖粘贴面用力压平涂抹一层，厚度约为1mm～2mm。然后用镘刀的直边 5 薄型面砖背涂 以少于45°夹角将面砖四边的胶粘剂作出倒角，以免在粘贴时将多余的胶粘剂 挤出污染已完成的墙体表面，减少表面清理工作和以后的清缝工作量。 面砖的粘贴顺序为：自下而上。面砖贴装到基面后，用橡胶锤轻敲调整砖至平 6 面砖铺贴 整，可以使用垫块调整面砖的水平度和垂直度。胶粘剂的可调整时间为30分 钟，即在粘贴后30分钟内可以对薄板进行移动调整。 在面砖粘贴前发现表面被污染，应及时清理；在粘贴后发现面砖表面被污染，应 表面清洁 在不会造成薄板位移的前提下，轻轻擦拭掉污物；在施工全部完毕7天后，可以 8 及保护 采用中性清洁剂进行彻底清洁。请按照薄型面砖供应商的指南选择清洁工具和 清洁剂。 6.12.6.2碳素木质吸声板墙面（矿棉吸声板吸声墙面）（穿孔铝板吸声墙面）施工 表6-27控制要点 序号 施工阶段 施工方法 碳素木质吸声板安装时墙面基层必须干燥、平整、清洁，对于粗糙的砖块或混凝 1 墙面基层处理 土墙面必须抹灰，待基层干燥后采用5厚DP-MR砂浆打底找平。 找平层施工完成且达到施工条件后（采用油毡贴于墙面，次日查看毡面无水汽 2 防水涂料 为准），涂刷1.5厚聚合物水泥基防水涂料防潮层（防水施工详见第七节）。 参照图纸设计要求，安现场实际情况要对安装碳素木质吸声板的墙面进行排版 3 弹龙骨线 放线，将板需要安装位置的标高线放出，按照图纸的分隔尺寸放出龙骨中心线。 按照排版弹线进行龙骨安装，采用膨胀螺栓将50×50镀锌角钢与墙面固定,间 距600mm，每根龙骨延墙高用4个固定点与墙体连接,固定点间距为1500mm,对 4 安装金属龙骨 龙骨进行调整后进行紧固。在龙骨安装时，必须注意位置准确，整体牢固无松 动。 龙骨安装完成后将50厚超细玻璃丝棉固定于龙骨间空腔处，固定完成后采用玻 5 安装玻璃丝棉 璃丝布紧钉牢于龙骨表面，将玻璃丝棉完全覆盖，钉牢后应对全部玻璃丝布进 行检查，不得有漏玻璃丝棉的现象。 1）吸音板的安装顺序，遵循从左到右、从下到上的原则。 2）吸音板横向安装时，凹口朝上；竖直安装时，凹口在右侧。 3）如木至吸音板有对花纹要求的，每一立面按照吸音板上事先编制好的编号依 吸音板 次从小到大进行安装。（吸音板的编号遵循从左到右、从下到上、数字依次从小 6 安装 到大） 4）吸音板在龙骨上的固定：采用专用安装配件吸音板横向安装，凹口朝上并用 安装配件安装，每块吸音板依次相接。吸音板竖直安装，凹口在右侧，则从左开 始用同样的方法安装。二块吸音板端要留出不小于3mm 的缝隙。 具体详见相应《装修专项施工方案》。 6.15 机电安装工程 6.13.1通风空调工程 通风设备及管道安装工艺流程 1 37国家核与辐射安全监管技术研发基地建设项目 施工组织设计 安 孔洞、埋件预留 套管安装 管 安 孔洞、埋件预留 套管安装 管 装 道 装 道 标 管道预制加工 安 标 管道预制加工 安 准 装 准 装 防腐处理 卡架安装 防腐处理 卡架安装 刷漆保温 刷漆保温 管道冲洗 水压试验 管道冲洗 水压试验 设备安装 设备安装 填堵孔洞 系统冲洗 调试 竣工验收 填堵孔洞 系统冲洗 调试 竣工验收 6.13.1.1风机及部件安装 安装前应清点随机配件及文件，详细阅读使用说明书。 固定通风机的地脚螺栓，除应带有垫圈外，并应有防松装置。风机与支架间都应设减震垫，或装置减震 吊架。安装隔振器的地面应平整，各组隔振器承受荷载的压缩量应均匀，不得偏心，隔振器安装完毕，在其 使用前应采取防止位移及过载等保护措施。 6.13.1.2 风机吊装 离心风机选用采取消声减震措施的风机箱；按风机重量选用弹簧减震吊架；风机进出口风管设不锈钢 丝湿纺玻璃纤维布高温防火软接头。 6.13.1.3 风机落地安装 通风机落地安装采用混凝土基础，基础与风机底座之间采用弹簧减震垫，各组减振器承受的荷载压缩 量应均匀，不偏心。风机进出口风管设不锈钢丝湿纺玻璃纤维布高温防火软接头。安装示意图与空调机组相 同。 6.13.1.4通风部件安装 通风系统部件含有风口，阀门，消声器等 采用方型散流器、圆形散流器和条形送风口进行送风，在进行安装之前应与装修进行配合，达到完美的 装饰。 防火阀安装时，注意熔断器应在阀门入气口，即迎气流方向。 见下图防火阀安装示意图。 1 38国家核与辐射安全监管技术研发基地建设项目 施工组织设计 风管吊杆 以上 楼板 防烟防火阀 检查口 风管 检查口 防烟防火 水泥砂浆密封充填 调节阀 .0 以上钢板，外包35 厚水泥砂浆保护 防火墙 检查口 吊顶 ×450 以上 图6.1 风管过墙，穿楼板时防火阀安装图 消声器安装前对其外观进行检查：外表平整、框架牢固，消声材料分布均匀，孔板无毛刺。 消声器（静压箱）单独设置支、吊架，不能利用风管承受消声器的重量，也有利于单独检查、拆卸、维修 和更换。 6.13.1.5 风管的严密性测试 风管安装完毕，且在风管保温之前，首先进行风管的检漏：漏光法检测是采用光线对小孔的强穿透力， 对系统风管严密程度进行定性检测的方法。其试验方法在一定长度的风管上，在黑暗的环境下，在风管内用 一个电压不高于36V、功率在100W以上的带保护罩的灯泡，从风管的一端缓缓移向另一端，试验时若在风 管外能观察到光线，则说明风管有漏风，并对风管的漏风处进修补。 系统风管的漏光法检测采用分段检测，汇总分析的方法，被测系统的风管不允许有多处条缝形的明显 漏光，低压系统风管每10m接缝，漏光点不超过2处，100m接缝平均不大于16处。 6.13.1.6 风管支吊架安装 风管的支吊架应符合《通风与空调工程施工及验收规范》（GB50243-2003）所定的标准提供风管管道的 吊架和支撑，按吊架所承托的风管大小采用7mm、10mm或13mm的钢枝作为吊架的吊杆。 吊架安装前，应进一步核对风管的坐标位置和标高，拉线找标高，找出风管走向和位置后，实测焊吊架 上横向槽钢。 抱卡制作外形一定要美观，尺寸严格按责任工程师交底施工，横向槽钢一定要焊牢固，应补加焊板的一 定要补加焊板。 风管支、吊架均采用减振支吊架，吊架间距应符合设计和规范要求，防火阀、消声器等部件应单独设置 支吊架。、保温风管支吊架应设在保温层外，横担处加木托，防止冷桥；圆形风管与支架接触的地方应垫木 板，防止风管变形。 6.13.1.7 风管检查孔、测试孔安装 1）风管检查孔的设置 除在风机进风口和出风口、其他规定的地方需要检查孔外，在如下位置需要设置：管道改变方向的两 侧；风量调节阀、导向叶片和设备下游方向；防火阀和防烟阀附近，应给易熔片重新安装和复位留有入口； 管道内部清洗；每次变换方向前后，在最大15米空间间隔处，保证管线侧面能够彻底清洗。 2）检查门应平整、启闭灵活、关闭严密，其与风管或空气处理室的连接处应采取密封措施，无明显泄露。 风管检查门安装示意图 1 39国家核与辐射安全监管技术研发基地建设项目 施工组织设计 1 2 3 2 4 5 1-方形风管2-风管检查门3-风管保温材料 4-保温材料（3mm厚）5-风管 3）风管测试孔 适用于管材的材质，包括螺帽和垫圈。大小适合插入皮托管和其他测试仪器，长度也和管线保温材料厚 度相匹配。 测试孔安装示意图 1-镀锌钢板2-紧固件3-镀锌钢管4-密封帽5-密封垫 具体详见相应《通风与空调工程施工方案》。 6.13.2给排水工程 6.13.2.1给排水管道安装工艺流程 、 预留孔洞、埋件 套管安装 管道安装 安装准备 管道预制加工 设备及附件安装 支、吊架制作 支、吊架安装 水压试验 系统冲洗 管道刷漆、保温 孔洞处理 闭水试验 通水试验 系统调试 竣工验收 6.13.2.2管道安装 1、管道支、吊架制作安装 （1）沿墙及顶板下管道支吊架安装 1 40 051 002 002 051 A 5 6 80 54Ф 51Ф 1 2 3 4国家核与辐射安全监管技术研发基地建设项目 施工组织设计 沿墙支架示意 顶板下吊架示意 固定支架示意 （2）机房内大管径管道支架落地安装 落地式水管支撑安装示意图 1 2 10 3 4 1-管道 9 5 2-保温 8 4 层3-泄 6 水阀4- 7 20mm 厚钢板 5-橡胶垫 6-槽钢7-基础底板8-膨胀螺栓9-12mm 厚钢板对称焊接10-钢管支架直径为1/2 （3）空调水管道干管、支管吊架的做法 单管吊装示意图 双管吊装示意图 1-槽钢2-吊杆3-管道4-角钢5-扁钢6-木托7-1.2mm钢板 2、管道支架位置的确定 管道安装时按不同的管径和要求设置管卡或吊架,要求位置准确，埋设平整,管卡与管道接触应紧密，但不得 损伤管道表面。固定支架的位置按图纸确定，其余支架的位置按现场情况参考下表确定。 1 41国家核与辐射安全监管技术研发基地建设项目 施工组织设计 钢管活动支架最大间距（m） 公称直径 15 20 25 32 40 50 70 80 100 125 150 200 250 （mm） 保温管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 不保温管 2.5 3 3.5 4 4.5 5 6 6 6.5 7.5 7.5 9 9.5 3、管道水平安装的支、吊、托架的安装 制作支、吊架时，采用砂轮切割机切割型钢，磨光机打磨切口至光滑，台钻钻孔，不得使用氧乙炔焰吹割孔， 焊制要圆滑均匀。各种支吊架要无毛刺、豁口、漏焊等缺陷，支吊架制作后要及时刷防腐漆。现场安装，应符 合下列规定： （1）支吊架位置要准确，埋设应平整牢固。 （2）固定支架与管道接触应紧密，固定应牢靠，如图所示。固定支架必须安装在设计规定的位置上，不得随 意移动。 （3）滑动支架滑托与滑槽两侧间应留有3~5mm的间隙，纵向移动量应符合设计要求。 （4）无热伸长管道的吊架、吊杆应垂直安装，有热伸长的管道的吊架、吊杆应向热膨胀的反方向偏移，按位 移值的1/2偏位安装 （5）固定在建筑结构上的管道支、吊架不得影响结构的安全。 （6）管道安装过程中使用临时支吊架时，不得与正式支吊架位置冲突，做好标记，并在管道安装完毕后予以 拆除。 （7）冷热水管道与支吊架之间，应有绝热衬垫(承压强度能满足管道重量的不燃、难燃硬质绝热材料或 经防腐处理的木衬垫)，其厚度不应小于绝热层厚度，宽度应大于支、吊架支承面的宽度。4、管道坡度 施工中管道坡度严格按照图纸要求安装。 无注明处其坡度应为：需要泄空的给横水=0.002、热水横管=0.003，并坡向泄水点。 （1）给水横干管以0.002-0.005坡度敷设，坡向立管或泄水装置。 （2）采暖、空调供回水管的水平干管按0.003的坡度，坡向立管，并于最高点设自动排气阀，最低点设 放水阀。空调冷凝水管按不小于0.005的坡度敷设。 （3）机制排水铸铁管不锈钢卡箍连接。 1）机制柔性排水铸铁管是由：无承口铸铁管、无承口管道配件、不锈钢卡箍及橡胶密封圈等四大部件组 成。其连接如下图示： 1 42国家核与辐射安全监管技术研发基地建设项目 施工组织设计 1 4 2 3 1-无承口管件 2-密封橡胶套 3-不锈钢管箍 4-无承口直管 w型无承口(管箍式)排水铸铁管安装图 机制柔性排水铸铁管做法 2）安装工具：螺丝刀、套筒板手和切割机以及固定管道所需的常用工具。 3）管材和管件在安装前应先清洗，管内不得有泥、砂、石及其它杂物。管材可采用砂轮切割机、锯等切 割，切割口应清除毛刺，外圆略锉倒角。 4）卡箍接口安装: 首先将接口橡胶圈旋套在排水管端，使套环内侧面紧贴排水管端外侧面；把未和排水管接触的半边接 口橡胶圈翻转，把另一截排水管或配件沿接口橡胶圈内纹路对好，然后把翻转开的接口橡胶圈回复原状，箍 住这截排水管；把不锈钢卡箍套上；校准管道坡度、垂度和位置，用支架初步固定住管道，移动不锈钢卡箍 套在橡胶圈外，拧紧卡箍上的固紧螺栓，接口完成，同时必须将锁紧处的导片与螺纹片平行地紧缩在一起， 以防连接处错位变形，随即将管道牢固固定在支架上。 W型柔性铸铁排水管安装示意图 1 43国家核与辐射安全监管技术研发基地建设项目 施工组织设计 W型柔性铸铁排水管安装图 （5）无缝镀锌钢管（内涂塑镀锌管）沟槽连接 1）管道沟槽加工安装工艺流程 安装前准备 滚 槽 检查管端 检查橡胶圈 安装橡胶密封圈 紧螺母 插螺栓 连接管端和外壳 2）沟槽加工过程： 管道及沟槽断面 沟槽卡箍连接后 沟槽式卡箍是用卡箍卡在管道的环槽上，保证管道受足够的轴向拉力时不被拉开，管道端面直接一般 留有2～3mm间隙，可以保证管道少量轴向位移。螺栓拧紧后，橡胶圈被压紧密封，橡胶圈在管箍腔内挤压 更紧密，密封更好。 用压槽机压槽时，管道应保持水平，且与压槽机驱动轮挡板呈90°，压槽时应保持持续渐进，槽深应符 1 44国家核与辐射安全监管技术研发基地建设项目 施工组织设计 合下表要求： （6）喷淋支管安装 1）消防喷淋配水管道开孔安装步骤 序号 安装步骤 安装图片 安装说明 开孔大小选用正确规格的开孔机， 试运行并检查电机及相关部件是 检查机具固 1 否转动灵活，用链条将开孔机固定 定管道 于钢管预定开孔位置处，用水平仪 调整至水平。 启动电机转动钻头，操作手轮、转 动手轮缓慢向下，并适量添加开孔 2 开孔 钻头的润滑剂、完成钻头在钢管上 开孔。孔洞毛刺需用砂轮机打磨。 孔洞刷防锈漆两道进行防腐。 将机械三通(机械四通)置于钢管 孔洞上下，注意机械三通(机械四 3 接管 通)、橡胶密封圈与孔洞间隙均匀， 紧固螺栓到位 根据深化设计图放线安装好支架， 4 安装 按加工图现场组装配水管。 6.13.2.3管道安装的允许偏差和检验方法 （1）给水管道和阀门安装的允许偏差和检验方法 项次 项目 允许偏差 检验方法 每米 1mm 用水平尺、直尺、拉线 1 水平管道纵横方向弯曲 全长25m以上 ≯25mm 和尺量检查 每米 3mm 2 立管垂直度 吊线和尺量检查 全长25m以上 ≯8mm 3 成排管段和成排阀门 在同一平面上间距 3mm 尺量检查 1 45国家核与辐射安全监管技术研发基地建设项目 施工组织设计 （2）室内排水及雨水管道安装的允许偏差和检验方法 项次 项目 允许偏差（mm） 检验方法 1 坐标 15 2 标高 +15 DN≤100mm 1 用水准仪（水 每1m DN>100mm 1.5 平尺）、直尺、 钢管 横管纵横方 全长（25m DN≤100mm ≯25 拉线和尺量 3 向弯曲 以上） DN>100mm ≯38 检查 每1m ≯1 铸铁管 全长（25m以上） ≯25 每1m 3 钢管 全长（25m以上） ≯10 吊线和尺量检 4 立管垂直度 每1m 3 查 铸铁管 全长（25m以上） ≯15 （3）空调管道安装的允许偏差及检验方法 项次 项目 允许偏差（mm） 检验方法 按系统检查管道的起点、终点、分 1 坐标 15 支点和变向点及各点之间的直 管，用经纬仪、水准仪、液体连通 2 标高 ±15 器、水平仪、拉线和尺量检查 管径≤100mm 2L‰,最大40 3 水平管道平直度 用直尺、拉线和尺量检查 管径>100mm 3L‰,最大60 4 立管垂直度 5L‰,最大25 用直尺、线锤、拉线和尺量检查 5 成排管段间距 15 用直尺尺量检查 成排管段或成排阀门 6 3 用直尺、拉线和尺量检查 在同一平面 注：L—管道的有效长度（mm） 采暖管道安装的允许偏差及检验方法 项次 项目 允许偏差 检验方法 管径≤100mm 1 横管道纵、横 每1m 用水平尺、直 管径>100mm 1.5 1 方向弯曲 尺、拉线和尺 管径≤100mm ≯13 （mm） 全长（25m以上） 量检查 管径>100mm ≯25 每1m 2 吊线和尺量检 2 立管垂直度（mm） 全长（5m以上） ≯10 查 管径≤100mm 10％ 椭圆率 用外卡钳和尺 3 弯管 管径>100mm 8％ 量检查 管径≤100mm 4 折皱不平度（mm） 管径>100mm 5 6.13.3消防工程 6.13.3.1应急照明系统 1 46国家核与辐射安全监管技术研发基地建设项目 施工组织设计 (1) 应急照明系统工艺流程 钢管和金属线槽的预埋和敷设安装. →. 钢管内导线敷设、线槽配线 →校线、编号 → 端子箱安装、标 号、压线 →事故照明灯具安装 →调试、试运行 → 检测、验收交付使用 (2)智能光电感烟探测器 智能光电感烟探测器采用无极性信号二总线技术，可与各类火灾报警控制器配合使用。 本探测器内设置了带A/D转换的八位单片计算机，具有强大的分析、判断能力，通过在探测器内部固 化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线， 极大提高了整个系统探测火灾的实时性、准确性。本探测器采用电子编码方式，现场编码简单、方便。探测 器采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况，本探测器底部采用密封方式，可 有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏。 (3)智能电子差定温感温探测器 智能温感温探测器内置单片计算机，固化高可靠火灾判断程序，采用优质电子测温传感器，工作性能稳 定、可靠，具有良好的抗干扰性能，对潮湿环境有良好的适应能力。 本探测器可通过手持式编码器进行电子编码及性能检查，安装调试简单。 (4)智能编码手动报警按钮 按规范要求，手动报警按钮旁边应设计消防电话插孔，考虑到现场实际安装调试的方便性，将手动报警 按钮与消防电话插座设计成一体，构成一体化手动报警按钮。按钮采用拔插式结构，可电子编码，安装简单 方便。 (5)智能编码单输入/单输出模块 本模块采用电子编码器进行编码，模块内有一对常开、常闭触点，容量为DC24V、5A。模块具有直流 24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。另外模块还设有开关信号输入端， 用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。应当注意的是，不应将模块触点直接 接入交流控制回路，以防强交流干扰信号损坏模块或控制设备。 6.13.3.2 自动喷水系统安装 1、安装前材料检验 施工前应对系统组件，管件及其它设备材料进行检查，应符合设计要求和国家标准，并具有出厂合格证。 2、水流指示器安装 产品均应有消防部门的制造许可证及合格证方可使用； 安装在每层的水平分支干管上。应水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器前后应 保持有5 倍安装管径长度的直管段，安装时注意水流方向与指示器的箭头一致。国内产品可直接安装在丝 扣三通上，进口产品可在干管开口用定型卡箍紧固。水流指示器适用于直径为50 mm～150mm 的管道上安 装。 3、报警阀组安装 报警阀组安装应先安装水源控制阀、报警阀，然后应再进行报警阀辅助管道的连接。水源控制阀、报警 1 47国家核与辐射安全监管技术研发基地建设项目 施工组织设计 阀与配水干管的连接，应使水流方向一致。报警阀组安装的位置应符合设计要求。 4、喷头安装： 喷头的规格、类型、动作温度要符合设计要求； 喷头安装的保护面积、喷头间距及距墙、柱的距离应符合规范要求； 喷头的两翼方向应成排统一安装。护口盘要贴紧吊顶，走廊单排的喷头两翼应横向安装；安装喷头应使 用特制专用扳手，填料宜采用聚四氟乙烯带，防止损坏和污染吊顶。喷洒支管、喷头的安装与吊顶同步进行 护口盘要紧贴吊顶。不得对喷头进行拆装、改动，易受机械损伤处的喷头，应加喷头防护罩。喷头的位置、间 距和方向，溅水盘与吊顶、门窗洞口、墙面、梁底和通风管道的腹面等的距离都必须符合设计要求和施工规 范规定，采用拉线安装，使喷洒头成排、成行。 详见消防工程专项方案。 6.13.4调试方案 6.13.4.1 调试前的试验 项目经理部的组织形式应根据施工项目的规模、结构复杂程度、专业特点、人员素质和地域范围确定， 本项目工程规模较大，智能化专业性非常强，工程涉及专业面较广，根据本工程的具体特点，本工程的项目 部将按矩阵式项目管理组织设置项目经理部。由公司总部的职能部门和项目部依照矩阵方式有机的结合起 来，项目管理机构内的管理人员从各职能部门临时抽调。 给水管道安装完毕后应进行强度和严密性试验，试压分阶段性试验和系统试验。阶段性试压，是指埋地、 嵌墙及设在吊顶内和管井内等暗敷设的管道，在隐蔽前必须进行水压试验。给水管道系统全部安装完毕后， 应进行系统水压试验。 1、水压试验 给水管道安装完毕后必须进行压力试验。保温的或暗敷设的管道必须在隐蔽前做水压试验，试验合格 后才能进行隐蔽。 管道试压前，应清除管内杂质，并用流速为1.5m/s的水冲洗。 管道试压前，室内各配水设备一律不得安装，室外埋地管道管基检查合格，并确认无敞口管头及遗漏项 目时，才可进行试压。 试压前必须进行现场检查，，管身两侧及其上部回填不小于0.5m，接口部分不回填。 进行水压试验应统一指挥，明确分工，对后背、支墩、接口、排气阀等都应规定专人负责检查，并明确规 定发现问题时的联络信号。 开始升压时，对两端盖堵及后背应特别注意，以便发现问题及时处理。 水压试验应逐步升压，每次升压以0.2MP为宜，每次升压后，稳压检查没有问题时在继续升压。 试压结果必须符合规定，并做好记录以备检查。 冬季进行水压试验时必须采取防冻措施。 水压试验时，后背、支撑、管端等附近不得站人，检查应在停止升压时进行。 2、灌水试验 排水管道安装完毕必须进行灌水试验，检查其施工质量； 楼层排水管道可打开排水立管上的检查口，选用球胆充气作为塞子堵住检查口上端试验管段，以一层 楼高为标准往管内灌水，分层试验不渗不漏为合格。 3、系统冲洗 生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标 准》方可使用。 4、通水试验 给水系统：按设计要求同时开放的最大数量的配水点，全部达到额定流量。 1 48国家核与辐射安全监管技术研发基地建设项目 施工组织设计 排水系统：按给水系统的1/3配水点同时开放，检查各排水点是否畅通，接口处有无渗漏。 5、通球试验：排水主立管及水平干管管道均应做通球试验。 试验用球：外径为试验管径2/3的硬质空心塑料小球。 试验方法：立管；在立管顶端将球投入管道，在底层立管检查口处观察，小球顺利通过。水平干管；在水 平干管始端将球投入、冲水，将球冲入引出管末端排出，在室外检查井中将球捡出。 2 给水系统调试 ⑴系统要求 a.室内给水管道等，工作介质为液体的管道一般应进行水冲洗，如不能用水冲洗或不能满足清洁要求 时，可采用空气进行吹洗，当应采取相应措施。 b.水冲洗的排放管必须接入可靠通畅的排水管网，并保证排泄物的畅通和安全。排放管的截面不应小 于被冲洗管截面的60%。 c.冲洗用水采用城市给水管网接入的饮用水。 d.水冲洗应以管内可能达到的最大流量或不小于1.5m/s的流速进行。 e.水冲洗应连续进行。当设计无规定时，则以出口的水色和透明度与入口处的透明度目测一致为合格。 f.饮用水系统冲净污物后，按氯粉：水=20g：1m3比例加入氯粉消毒，在管道中置存24h，然后再用饮用 水冲洗，目测出水口的水色和透明度必须与入口处水质一致。 g.管道系统的冲洗、消毒应在管道试压合格后，调试、运行前进行。 h.饮用水水箱，由施工单位清理干净，并把所有部件进行完善后，在进行运行调试。 c.由室外给水网给地下室蓄水池供水，并对浮球阀经水位调试调整，确保浮球阀的正常工作。待蓄水池 注满水后，检查蓄水池的出水管处是否有渗漏等现象；完毕后由电气专业配合启动水泵，检查给水设备的供 水是否正常；待正常后，检查是否有水的渗漏，合格后并做好记录备查。 6.13.4.2 联合调试 1、系统充水试验完成，水流指示器、湿式报警阀的压力开关接线已完成，消防中心具备调试条件后，即 可开始系统联合调试。 2、根据现场施工情况，安排水流指示器分区的调试顺序。将水泵均调至自动工作状态。 3、开启第一个水流指示器分区的末端检验装置放水，稳压泵应自动启泵补水，该湿式报警阀应鸣铃报 警，消防泵启泵，同时，该湿式报警阀的压力开关和该水流指示器均应在消防中心显示火灾并报警，并显示 消防泵为自动启动状态，消防中心也应能控制启动喷淋主泵。如能符合要求时，应关闭该末端检验装置，同 时在泵房手动停喷淋主泵。稳压泵应自动停泵。否则应对故障部位进行检查调整，直至符合要求。 4、重复上述操作，依次对所有水流指示器分区进行调试，直至完全符合要求。 5、在消防中心对泵房稳压泵进行手动启停试验及主泵或稳压泵一台故障时的切换试验，应能符合要 求。 6、各段自动功能调试合格后，将某一段的消防泵调至检修状态，并在该段末端检验装置处放水试验， 根据设计要求对连通的电动蝶阀进行调试，应能够实现相互支援。再将两个段的消防泵调至检修状态，开启 该两段中的末端检验装置放水试验，电动蝶阀也应能根据设计要求实现相互支援。同时在消防中心应有相 应的火灾显示，泵及阀的启闭状态显示及火灾报警。否则应对故障部位进行调整。 7、各区段联合调试完成后，应将整个系统恢复至设计要求的正常工作状态，待消防验收。 6.13.5电气工程 6.13.5.1 预埋管道安装 1、要确保位置准确，预埋管道的数量、型号与设计相符，坡度符合设计要求，管路畅通。人防区的电缆 穿墙套管如下图6.2所示： 1 49国家核与辐射安全监管技术研发基地建设项目 施工组织设计 图6.2 人防区电缆穿墙套管示意 1、焊接钢管暗敷设 焊管壁厚均匀，内壁刷防锈漆，管煨弯用冷煨，煨弯处不应有折皱，凹进和裂缝现象，且符合弯曲半径 要求。 线管敷设采用丝扣连接时，管箍两端必须焊跨接地线，各端焊接长度不应小于圆钢直径的6倍，并两 面施焊，扁钢应不小于本身宽度两倍，并必须三面施焊。 管路超过下列长度，应加装线盒，其位置应便于穿线。无弯时30ｍ，有一弯时20ｍ，有二个弯时15ｍ， 有三个弯时8ｍ。管进入灯盒，开关盒、接线盒及配电箱时，暗配管应固定牢固，管口露出盒应小于3ｍｍ。 管采用套管连接时，套管 长度大于管外径的2.2倍，套管与管焊接，可不必做连接地线。 在配合施工时，必须随工程进度密切配合土建工程做好预留洞、预埋管路。 2、钢管明敷设 基本要求：根据设计图加工支架、吊架、抱箍等铁件以及各种盒、箱、弯管。明管敷设工艺与暗管敷设工 艺相同处请见相关部分。在多粉尘、易爆等场所敷管，应按设计和有关防爆规程施工。 管弯、支架、吊架预制加工：明配管弯曲半径一般不小于管外径的6倍如有一个弯时，可不小于管外径 的4倍。加工方法可采用冷煨法和热煨法，支架、吊架应按技术交底要求进行加工。 固定方法：固定方法采用抱箍法。 盒、箱固定：由地而引出管路至明箱时，需在盘、箱下侧100－150mm处加稳固支架，将管固定在支架 上。盒、箱安装应牢固平整，开孔整齐并与管径相吻合。要求一管一孔不得开长孔。严禁用电气焊开孔。 跨接地线：跨接地线采用卡接，同一区域朝向应一致，作到明显、美观。 3、吊顶内管路敷设要求 材质、固定参照明配管工艺；连接、弯度、走向等可参照暗敷工艺要求施工，接线盒可使用暗盒。 6.13.5.2 电气工程调试 送电和调试共分两个阶段进行，先进行送电和调试前的准备和组织，再进行正式的送电与调试。本工程 调试共分为高压变电系统调试与低压动力、照明系统调试。调试的顺序为先进行高压变电系统调试，后进行 低压动力、照明系统调试。 1、动力、照明系统调试 动力、照明系统调试为变电室低压配电柜之后动力系统及照明系统的调试。动力、照明系统调试分阶段 进行，先进行配电干线送电，再进行照明调试及动力设备调试，动力设备调试为我方配合设备专业进行。 配电干线送电： 配电干线送电是指从变电室400V/230V配电柜向各区域配电箱送电。配电干线送电按下面流程进行： 1 50国家核与辐射安全监管技术研发基地建设项目 施工组织设计 电缆线路、配电 电缆线路、配电 1A小电流通电 正式通电 箱内清洁 箱内单体测试 测试 电缆绝缘摇测需测试L1与L2、L2与L3、L3与L1、各相与地线之间、各相与零线之间、零线与地线之间 的绝缘电阻值，绝缘电阻值大于0.5 MΩ。在送电之前，对配电箱需进行测试，检查二次回路接线是否正确， 二次回路的绝缘值是否符合规范要求，箱内的元器件的各项参数是否符合产品技术与国家规范要求。 正式通电前断开配电干线系统的所有开关，送电过程中，从400V/230V配电柜按顺序合闸，每一个开 关合闸后立即挂上通电标识，每合一路，送电方与受电方及时联系，确信回路正确后，方可送下一路。 动力调试要求： 动力调试主要包括动力线路绝缘电阻测试、电机检查、1A小电流送电测试、空载负荷调试、满载负荷 调试每项工作。 照明调试： 照明调试主要包括照明线路绝缘电阻测试、照明器具检查、照明送电、照明全负荷试验，其调试按如下 流程进行： 线路绝缘电阻 照明 照明器具检查 照明送电 测试 全负荷试验 表6-29 照明调试各阶段的调试要求 序号 调试内容 调试要求 照明线路绝缘电阻 相线与地线之间、相线与零线之间、零线与地线之间的绝缘电阻值大于 1 测试 0.5 MΩ。 主要检查照明器具的接线是否正确，接线是否牢固，灯具的内部线路的绝 2 照明器具检查 缘电阻值符合设计要求。 按照配电箱的顺序对照明器具进行送电，送电后，检查灯具开关是否灵 3 照明送电 活，开关与灯具控制顺序是否对应，插座的相位是否正确。 全负荷通电试验时间为24小时，所有照明灯具均应开启，，每小时记录运 4 照明全负荷试验 行状态1次，连续试运行时间内无故障。同时测试室内照度是否与设计一 致，检查各灯具发热、发光有无异常。 6.14 季节性施工技术措施 6.14.1冬期施工 6.14.1.1 冬期室内装修工程施工概况 本工程2015年12月—2018年10月冬季施工期间进行主体结构施工、室内装修工程、机电工程。 室外日平均气温连续5天稳定低于5度时，即转入冬期施工。 6.14.1.2 冬施准备工作 1、组织措施 1 51国家核与辐射安全监管技术研发基地建设项目 施工组织设计 （1）冬施前由项目经理部组织成立冬施领导小组，负责冬施期间各项工作，明确分工、落实责任。 本工程在入冬前应组织专人编制冬季施工方案。编制原则是：确保工程质量；经济合理，使增加的费用 为最少；冬季施工方案应包括以下内容：施工程序；施工方法；现场布置；设备、材料、能源、工具的供应计划 安全防火措施；测温制度和质量检查制度等。方案确定后，要组织有关人员学习，并向队组进行交 底。 （2）进入冬季施工前，专门组织技术人员业务培训，学习本工作范围内的有关知识，明确职责，经考试 合格后，方准上岗工作。对测温人员、外加剂的使用人员和试验工等特殊工种进行技术培训，并建立岗位责 任制。 （3）与当地气象台站保持联系，及时接受天气预报，防止寒流突然袭击。组织测温小组，对施工期间的 室外气温、暖棚内的温度、砂浆、混凝土的温度及时测温并做好记录。 2、材料准备 （1）液体材料、易被冻坏材料，冬施前合理储备，足量存放，综合安排，尽可能避开低温进货。 （2）现场冬施期间进场的材料二次搬运时做好覆盖保护工作，并及时运到施工现场，码放整齐，远离潮 湿及风寒侵袭之地。 （3）准备好对施工现场进行封堵的材料；检查施工现场，对于需封闭之处做好封堵工作，防止室外寒气 侵袭。 （4）对于易燃易爆的材料设专库存放，并防止足量灭火器。 3、机械准备 室内装饰的机械、工具均不受冬季施工影响，平时使用的工具作到不淋雨雪，妥善保管即可；定期检查 临电设施，防止电线硬化破损。 4、现场准备 室内温度不宜低于８℃，不应低于5℃。准备温度计，每天早晚两次检查，做好测温记录，反馈给施工 现场。 作好各种管线的保温工作如临时施工用的水管，及搅拌台供水管道防冻工作，确保冬施供水工作畅通。 排除现场积水，严格控制临水的用水量保证施工现场清洁干燥，现场道路及时清扫，确保交通畅通。 做好现场机械的保养及防水、换油工作。 现场搅拌台，提前做好热源准备并做好搅拌台的封闭保温工作：搅拌台除出口外其他三面墙壁体外侧 均抹保温砂浆，门洞口均挂历挡风门帘，进料口与搅拌机之间用隔墙板均用阻燃保温被覆盖保温。砂石料场 在隔墙壁外侧用ф48钢管搭设6m高屋架，棚顶及四周均用阻燃棉被覆盖，防止雨雪进入料场，而使预拌砂 浆冻结，同时能起到保温作用。 5、技术准备 （1）工程管理人员应认真熟悉图纸和国标《建筑冬期施工规程》。 （2）现场技术员及工长应结合冬施方案对施工队伍进行详细的技术交底，使冬施方案落实到施工班组。 冬施前应对现场操作人员如：外加剂人员、测温保温人员等进行严格培训，合格后方可上岗。 做好冬期施工混凝土、砂浆及掺外加剂的试配工作，施工中的所有配合比均由我哈尔滨市建委认可的 试验室提供。 6、生活区准备 在进入冬施以前，由项目部书记组织安全、消防、技术、生产对生活区的临电、门窗、上下水、消防等设 施进行联合检查。 （1）生活区房间内采用电暖气进行取暖，所有坏的门窗都要进行修复。 （2）生活区内上水要用50厚岩棉进行保温，下水要重新进行清理。 （3）所有消防设施、临电设施都要齐全有效。 6.14.1.3 主要施工技术措施 1 52国家核与辐射安全监管技术研发基地建设项目 施工组织设计 1、回填土工程 回填土应严格按施工及验收规范进行，室内回填不得用含有冻土块的土回填，室外基坑可用含有冻土 块的土回填，但冻土块的体积不得超过填土总体积的15%，冻土块的粒径不得大于15cm，铺填时冻土块应 分散开，并逐层填实，具体措施如下： 地下结构施工过程中，为防止基底受冻，采用保温被进行覆盖。 回填土施工前，应将基底的冰雪及保温材料等杂物清理干净。 现场储存的土，在进入冬施前，应预先进行保温，防止冻结，待回填时，将内部含有一定热量的土挖出 回填。 回填应分层进行，每层厚度不超过30cm，采用蛙式打夯机进行分层夯实，一夯压半夯，一般夯三至四遍 且不少于三遍。 施工过程中，按施工规范的要求进行干容重试验。 施工时回填土应过筛，大于15cm的冻土块不得用于回填。 2、钢筋工程 钢筋冷拉的设备仪表和液压工作系统应根据环境温度选用，并应在使用温度条件下进行配套检验。 室外钢筋焊接时，外界温度不宜低于-20℃，风力超过3级时应有挡风措施，焊后未冷却的钢筋头，严禁 碰到冰雪。 成品、半成品、原材料等应用薄膜覆盖，防止因气候变化下雨下雪使钢筋冻结而影响使用。 在负温条件下使用的钢筋，施工时应加强检验，钢筋在运输和加工过程中应防止撞击和刻痕。 3、混凝土工程 （1）冬季混凝土施工时，在现场搭设保温棚，将水泥、砂、石等原料应置于棚内，泵车、锅炉、混凝土搅拌 机、水箱等也放在棚内。棚内设置两台焦碳炉，保证棚内温度达到正温，减少棚内水、水泥浆的热量损失。现 场搅拌混凝土原材料加热采用加热水的方法，当不能满足要求时，应对骨料进行加热，但水泥不得直接加热， 且不得与80℃以上的水直接接触。 混凝土施工时用水温度不得低于20℃，也不得高于60℃。水泥、砂、石及外加剂等进场后及时进行抽样 检查，合格后方可使用。 混凝土浇筑前应清除模板和钢筋上的冰雪和污垢。输送混凝土的泵车及泵管应用阻燃草帘被进行临时 覆盖。 （2）混凝土采用地泵运至浇筑现场，泵管道要采用保温被进行保温，防止混凝土的温度损失。 （3）混凝土运至浇筑地点后，应采取快铺料，快振捣，及时覆盖的快速施工方法，工作面尽量缩小，以减 少热量损失，混凝土的入模温度不应低于10℃。 （4）圆柱模板采用5CM厚聚苯板保温，方柱模板采用两层阻燃保温被，混凝土浇筑后，在裸露混凝土表 面覆盖保温被进行保温。楼板混凝土浇筑完后，采用覆盖塑料布并附加两层阻燃保温被。 （5）在施工作业层的四周用彩条布围挡。同时下层的窗洞口采用木板或砖临时封闭。 （6）混凝土的试块留置：除按常温施工执行外，必须另增加两组试块，一组用于检查混凝土抗冻的临界 强度，一组作为冬转暖评定强度等级的依据。 4、测温方法和要求 （1）测温范围：大气温度每天应进行4次，即2:00；8:00；14:00；20:00各一次）、混凝土的出罐温度、混凝 土的入模温度、混凝土的养护温度。 （2）测温孔的设置要求:测温孔的布置一般应选择在温度变化较大的，容易散失热量构件易遭冻结的部 位设置。 （3）混凝土浇筑完毕后，应按测温孔平面图设置，孔深宜为10—15cm或板、墙厚度的1/2。 （4）混凝土达到临界强度以前每2小时测温一次，之后每6小时测温一次，直至混凝土达到0℃。 1 53国家核与辐射安全监管技术研发基地建设项目 施工组织设计 2、墙体抹灰、地面垫层工程 （1）一般抹灰工程 1）砂浆宜优先采用普通硅酸盐水泥拌制。 2）拌制砂浆所有的砂不得含有冻结块和冰块。 3）冬期抹灰工程除常规要求外尚应记录室外空气温度、抹灰时砂浆温度、外加剂掺量以及其他资料。 （2）抹灰工程 1）在进行室内抹灰前，应将门窗关闭严密。 2）施工环境温度不低于5℃，以地面上50cm处为准。 3）抹灰工程所用的砂浆，应在正温度的室内或临时暖棚中制作，砂浆使用时的温度，应在5℃以上。为 了获得砂浆应有的温度，必要时采用热水搅拌。 4）装修工程完成后7天内室内温度应不低于5℃ 6.14.1.4 机电冬季施工措施 1、管道工程 (1）在冬施到来前，彻底检查和排除设备以及管道系统在试压、试漏后的存水。 (2）对于在施工程，管道的试压、试漏工作要尽量在上冻前完成，在整个冬季施工中尽量避免进行试压、 试漏等湿作业，如果在冰冻期施工中一定要进行时，必须要提出可靠的措施，指定专人负责做好防冻、保温 以及泄水工作。必须要根据实际情况，制定出详细可行、针对性强的技术交底书落实到具体施工人员。 (3）管道试压时，当气温低于0度以下时必须采取气体打压方式。 (4）管道焊接时，应有防风、防雪措施，应尽量保持在正温下进行焊接。 2、电气工程 (1）所有暗配管路应在上冻前把管道清理干净，以防管内积水结冰。 (2）电工配管后，所有管口要封堵好，防止水以及杂物进入管内。 (3）在有静电的施工现场内，集聚在机械设备上的静电，应采取接地泄漏措施。 (4）配管时，钢材在负温下焊接，焊后的接头严禁立刻碰到冰雪，焊接时应增加预热次数，选择合理的工 艺和参数，并有防风挡雪措施。 (5）水电配合工程，钢管煨弯要大一些，因为天气寒冷，钢管又脆又硬，煨弯要大于10倍的钢管直径。 6.14.1.5 冬季施工防大风措施 对于北京地区可能出现的超过七级以上的大风，对于现场的各种构筑物，需采取临时配重或加固措施 防止出现掀飞，倾覆问题： 1、现场广告牌，展板的临时防风措施 现场大型广告牌搭设建议选用角钢桁架，混凝土支座预埋高强螺栓进行固定。当遇到大风天气时，风力 大于七级，将广告幕布全部或局部撤除，确保其安全性。基支座连接情况在大风到来前进行检查，如有松动 及时加固。临时性展板在大风天气可撤至背风处或室内。固定展板大风到来前进行检查，或设置斜向支撑， 确何其不倾覆。 2、施工作业面的临时防风措施 (1）轻型材料防风加固 本工程施工作业面轻型材料主要有多层板木模板、密目网等。在大风天气，墙木模板如未入模固定，必 须横向放置，板木模板集中堆放，使用绳索连成一个整体，所有作业面上易被风吹动的材料均不得放于临边 位置。 3、大风天气露天设施保护措施 大风天气常伴随飞砂走石，对于现场各种车辆挡风玻璃、展板玻璃面板及易碎材料，需在大风到来前将 可移动设施移至背风面，如无法移动的，采用硬质覆盖进行保护。在大风结束后，对现场进行检查，防止因 1 54国家核与辐射安全监管技术研发基地建设项目 施工组织设计 大风引起的二次伤害事故。 6.14.1.6 越冬措施 1.施工场地必须作好排水，严禁地基浸泡。 2.对地面采用双层阻燃草袋进行覆盖保护，防止地基土冻胀，使地坪及上部结构遭受冻害。 3.对室外管沟及沟道要回填至设计标高，地沟要盖好盖板。阀门井、检查井均应进行保温处理。 4.临时供水管路，尽量埋设在冻土层以下，不能埋在冻土层下，需经计算加铺保温材料，或通过采暖地 沟引至用水地点。 5.所有构件或结构部位上的施工临时荷载要撤掉，建筑垃圾清除干净，组织有关人员对已经完成部分 进行检查鉴定，作好记录。 6.对建筑四周做全封闭维护。并在屋面板上面加铺保温材料。 7.对进入冬施完成的结构采用带模板养护，模板外包草帘保温。直至复工后再行拆除。 6.14.2雨期施工 6.14.2.1 雨季施工组织 本工程成立以项目经理为首的雨季施工指挥小组，保证雨季的正常施工与防汛工作。 雨季防汛与指挥小组主要职责如下： (1）制定防汛预案和措施，并组织管理人员和工人学习。 (2）与市政协调排水路径。 (3）合理规划现场防汛、排水系统。 (4）制定防汛应急预案并处理雨季紧急情况。 (5）组织安排雨季设备与材料准备。 6.14.2.2 雨季施工准备 根据工程的实际情况确定以下主要防雨材料，在雨期来临之前放入现场库房内，同时组建立值班制度， 保证发生紧急情况时防雨物资能够投入使用。 1、材料、机具准备 1 55国家核与辐射安全监管技术研发基地建设项目 施工组织设计 表6-30 材料和机具准备 材料名称 规格 单位 数量 进场时间 备注 每年雨期来临 彩条布 ㎡ 500 材料覆盖 前一周 每年雨期来临 潜水泵 扬程>20m 台 6 前一周 每年雨期来临 防雨布 8m*10m ㎡ 200 防汛救急、材料覆盖 前一周 每年雨期来临 水带 φ65 m 400 水泵配管，增加200 前一周 每年雨期来临 铁锹 普通 把 30 装砂袋 前一周 每年雨期来临 铁皮桶 20升 只 10 前一周 每年雨期来临 项目管理人员配备 雨衣 分体式 套 40 前一周 劳务自行配备 每年雨期来临 项目管理人员配备 雨鞋 长腰 双 40 前一周 劳务自行配备 每年雨期来临 扫把 把 10 清扫积水 前一周 大5 每年雨期来临 项目管理人员配备 手电筒 手提式 把 小20 前一周 劳务自行配备 每年雨期来临 砂袋 编织袋 个 100 前一周 每年雨期来临 项目主要人员配备 对讲机 台 10 前一周 劳务自行配备 每年雨期来临 钢管 φ4.8x3.0 米 300 现场施工材料调运 前一周 每年雨期来临 扣件 支 50 现场施工材料调运 前一周 每年雨期来临 柴油发电机 25KW 台 1 停电应急、项目自有 前一周 每年雨期来临 装载机 50 台 1 项目现场自有 前一周 每年雨期来临 挖掘机 25 台 1 土方作业直接调用 前一周 每年雨期来临 拉土车 20㎥ 辆 2 土方作业直接调用 前一周 2、人员准备 除成立雨季施工与防汛指挥小组外，本工程另安排各分包成立自身的防汛小组，准备足够防汛的足够 后备劳动力。 为保证及时得出雨季信息，本工程设专职人员进行气象资料收集。 6.14.2.3 主要工序施工注意事项 根据本工程的施工进度计划，在工程施工期间将遇到三个雨期，本工程雨季施工项目有：混凝土结构 （钢筋、模板、混凝土）、防水工程、砌体结构、幕墙工程、装饰装修工程、机电安装等。 一、雨期一般针对性应对措施如下表所示： 表6-31 材料和机具准备 序号 准备项目 准备内容 1 道路检修 对施工现场的道路，雨季之前要进行全面检查并及时修整，保证道路无积水。 2 排水沟的设置 在道路远离基坑一侧设排水沟。排水沟在转角处设集水坑，经沉淀后流入场地东 1 56国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 准备项目 准备内容 南角的雨水井内。排水沟在雨季期间要经常维护，保持通畅，场地内部要作好有 组织排水，以防场区内有积水影响施工。 现场临建房屋 雨季来临之前，项目防汛领导小组应对现场的临时钢筋棚、木工棚、库房及办公 3 检修 室等房屋进行检查，检查是否存在漏雨、失稳、雷击等隐患，并且及时进行整改。 雨季来临之前，应安排人员将后浇带、塔吊口、顶板预留洞口及时封闭。在下雨 前，将楼梯口、电梯井口临时覆盖以防雨水进入。 1) 后浇带的封闭：对于平面后浇带，要求在地下室顶板后浇带两侧砌筑三皮砖， 砖上覆盖多层板及塑料布，砖外侧抹防水砂浆，防止上部雨水及垃圾进入后浇 带，如图10.2.2-3所示。 2) 塔吊口：本工程有部分塔吊为底板埋入式，需穿过结构板，为防止雨水从塔吊 预留洞口进入室内，要求在塔吊口周边砌筑三皮砖，砖上覆盖木龙骨、多层板及 4 洞口处理措施 塑料布（多层板在塔吊柱身处留豁口，塑料布盖在塔吊柱身处要求相互搭接）， 砖外侧抹灰处理。 3) 电梯井口、楼梯口：结构封顶前的电梯口、楼梯口根据天气预报及时做好覆盖 工作，当预报有雨时用多层板及塑料布封堵,当有大雨时要在其周边封堵，在砂 袋上覆盖多层板及塑料布。 4) 顶板预留洞口：大洞口在其周边砌筑三皮砖，砖上覆盖多层板及塑料布，砖外 侧抹防水砂浆；小洞口用多层板覆盖，并在多层板周边抹防水砂浆。 1) 检查塔吊和外用电梯基础是否牢固，脚手架立杆底脚必须设置垫木，并加设 垂直运输机具 扫地杆，同时保证排水良好，避免积水浸泡。所有人行马道设置防滑条。 5 及脚手架 2) 雨季到来之前，塔吊、井字架要安设防雷保护装置，施工现场内所有防雷装置 的冲击接地电阻不得大于30Ω。 1) 组织有关人员对施工现场内所使用的电气设备、照明设备、电动工具、电源线 开关箱等进行认真检查，确保安全可靠。 2) 对现场的机电设备、临时线路进行检查，发现倾斜、变形、下沉、漏雨、漏电等 现象，应及时修理加固，排除危险源。对高空作业措施要逐一进行检查，发现有 松动，变形，损坏等现象立即修理完善。 3) 敷设于潮湿场所的电线管路、管口，管子连接处应作密封处理。 4) 施工机具要有防雨罩或置于屋棚内，电气设备的电源线要悬挂在上，不准拖 拉在地，班后勿忘切断电源。 5) 凡露天使用的电气设备，应有良好的防雨性能或有妥善的防雨措施。施工机 电动机具、设 6 具要统一规划放置，搭设必要的防雨棚，防雨罩。露天堆放的材料及设备要垫离 备及临时电路 地面一定的高度（约30cm以上），防潮设备要有塑料布覆盖，防止日晒雨淋。对 特别怕潮湿的机电设备、材料要搬到干燥的室内保存或采取特别防护手段。在材 料、设备等仓库及堆放场地周围要保持排水通畅。 6) 对现场的手持电动工具的防护情况进行全面的检查。在潮湿的场所或金属构 架上等导电性能良好的作业场所，必须使用Ⅱ类或Ⅲ类电动工具。 7) 对在雨季以及存在爆炸性或腐蚀性气体的场所使用的工具进行检查，必须符 合相应的防护等级的安全技术要求。 8) 对现场临时照明系统进行检查，局部照明灯、行灯等电压应使用36伏安全电 压。 雨季前要对避雷装置进行一次全面的检查。遇雷雨天禁止使用高大设备，以防雷 7 避雷装置 击。 1) 砂浆、水泥全部存入仓库，仓库内做好防潮、防漏处理，保证不漏、不潮，下面 原材料的储存 8 应架空通风，四周设散水或排水沟，避免积水。 和堆放 2) 钢管、钢筋等易锈蚀的材料采取架空底部、覆盖措施，以免锈蚀。 二、专项应对措施 1、原材料的储存和堆放 1）水泥存入仓库保证不伏、不潮，下面应架空通风，四周设排水沟，避免积水。现场砂、石料一定要有 足够的储备，以保证工程顺利进行。场地四周要有排水出路，防止淤泥渗入；空心砖应在底部用木方垫起， 上部用防雨材料覆盖；模板堆放场地应碾压密实，防止因地面下沉造成倒塌事故。 2）脚手架、塔吊等做好避雷，也可利用建筑物自身的避雷设施，接地电阻一定要符合要求；大风天气， 1 57国家核与辐射安全监管技术研发基地建设项目 施工组织设计 要做好大型高耸物件的防风加固措施，地下室人防出入口，管沟口等设防水台；加强天气预报工作，防止暴 雨突然袭击，合理安排每日的工作；现场排水管道均要提前疏通，并定期清理；晴天派专人进行开窗通风换 气，以防室内湿气过大。 2、混凝土施工 1）混凝土施工应尽量避免在雨天进行。大雨和暴雨天不得浇筑混凝土，新浇混凝土应覆盖，以防雨水 冲刷。防水混凝土严禁雨天施工。 2）雨期期间应通知搅拌站随时测定砂、石含水率，及时调整混凝土配合比，严栜控制水灰比；雨天浇筑 混僝土应减小塌落度，必要时可将混凝标号提高半级或一级；在浇筑板、墙混凝土时，可根据实际情况调 整坍落度；梁板同时浇筑时应沿次梁方向浇筑，此时如遇雨而停止施工，可将施工缝留在次梁和顶板上，从 而保证主梁的整体性。 3、钢筋工程 1）现场钢筋堆放一定的高度，以防钢筋泡水锈蚀。有条件的应将钢筋堆放在钢筋骨架上；雨后钢筋视 情况进行防锈处理，不得把锈蚀的钢筋用于结构上。 2）为保护后浇带处的钢筋，在后浇带两边各砌一道120mm宽、200mm高的砖墙，上用预制板封口，预 制板上做防水层及砂浆保护层。 4、模板工程 1）雨天使用的木模板拆下后应放平，以免变形。钢模板拆下后及时清理，刷脱模剂，大雨过后应重新刷 一遍。 2）模板拼装后尽快浇筑混凝土，防止模板遇雨变形。若模板拼装后不能及时浇筑混凝土，又被雨水淋 过，则浇筑混凝土前应重新检查、加固模板和支撑。 3）外架基础应随时观察，如有下陷或变形，应立即处理。 5、机电安装 1）设备预留孔洞做好防雨措施。如施工现场地下部分设备已安装完毕，要采取措施防止设备受潮、被 水浸泡。 2）现场中外露的管道或设备，应用塑料布或其它防雨材料盖好；室外架空线路施工立杆时，基坑挖出 的土应甩离坑边0.5米以外，并不要把标桩埋上，同时坑四周用土围堆，防止雨水流入。 3）直埋电缆敷设完后，应立即铺沙，盖砖及回填夯实，防止下雨时，雨水流入沟槽内；室外电缆中间头、 终端头制作应选择晴朗无风的天气，油浸纸绝缘电缆制作前须摇测电缆绝缘及校验潮气，如发现电缆有潮 气浸入时，应逐段切除，直至没有潮气为止；敷设于潮湿场所的电线管路、管口、管子连接处应作密封处理。 具体详见《雨季施工专项方案》。 7. 绿色施工管理 7.1 绿色施工目标 表7-1 绿色施工管理目标值 序号 类别 项目 要求目标值 1.土方作业：目测扬尘高度小于1.5m， 1 环境保护 扬尘控制 2.结构施工：目测扬尘高度小于0.5m； 1 58国家核与辐射安全监管技术研发基地建设项目 施工组织设计 3.安装装饰：目测扬尘高度小于0.5m。 1.每万平方米建筑垃圾产生量不大于400吨； 建筑废弃物控制 2.建筑废弃物再利用率和回收率达到50%； 3.有毒、有害废弃物分类率达100%； 1.各施工阶段昼间噪声：≤70dB 噪声与震动控制 2.各施工阶段夜间噪声：≤55dB 就地取材，距现场500公里以内生产的建筑材料用量 节材措施 占建筑材料总用量70％。 节材与材料资 结构材料 损耗率比定额损耗率降低30%。 2 源利用 装饰装修材料 损耗率比定额损耗率降低30%。 周转材料 工地临房、临时围挡材料可重复使用率达到70％。 资源再生利用 建筑材料包装物回收率100%。 节能与能源利 施工用电与照 3 节能照明灯具使用率达到80%。 用 明 提高用水效率 节水设备（设施）配置率100%。 节水与水资源 4 非传统水源利 利用 非传统水源和循环水的再利用量大于30%。 用 临时用地指标 临建设施占地面积有效利用率大于90%。 节地与施工用 5 施工总平面图 地保护 职工宿舍使用面积满足2m2/人。 布置 绿色施工目标：确保“全国建筑业绿色施工示范工程”。 7.2 绿色施工组织机构 执行绿色施工控制的过程中，将由总承包项目经理统一管理。依据项目施工法的原则，组建以项目经理 为绿色施工第一责任人的绿色施工管理体系，其成员包括项目副经理、项目工程师及相关管理人员。 7.3 实施措施 本工程实施措施主要针对钢材、木材、水泥等建筑材料的节约措施；提高材料设备重复利 用和周转次数、废旧材料的回收再利用措施；生产、生活、办公和大型施工设备的用水用电等 资源及能源的控制措施；环境保护如扬尘、噪声、光污染的控制及建筑垃圾的减量化措施等。 表7-2 绿色施工实施措施内容 1 59国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 措施名称 具体内容 (1)根据施工现场情况本工程设置一个大门，并设围墙与周围环境隔离。 (2)在满足业主对围墙特殊要求的前提下，对现有围墙按中建总公司CI标准要 求进行统一粉刷，做到牢固、美观、封闭完整的要求。 (3)为美化环境，在主要出入口和围墙边进行绿化和摆放盆花。 1 场地布置 (4)在大门口明显处设置标牌，标牌写明工程名称、建筑面积、建设单位、设计单 位、施工单位、工地负责人，开工日期、竣工日期等内容，字迹书写规范、美观， 并经常保持整洁完好。 (5)大门口按延安市建筑主管部门要求设置十版一图。 (1)施工阶段，定时对道路进行淋水降尘，控制粉尘污染。 (2)施工垃圾应及时清运，并适量洒水，减少粉尘对空气的污染。 (3)水泥和其他易飞扬物、细颗粒散体材料要严密遮盖，运输时要防止遗洒、飞 扬，卸运时采取码放措施,减少污染。 (4)现场内所有交通路面和物料堆放场地全部铺设混凝土或实心砖硬化路面，做 防止对大气 2 到黄土不露天。 污染 (5)对商品混凝土运输车要加强防止遗撒的管理，要求所有运输车卸料溜槽处必 须装设防止遗撒的活动挡板，混凝土卸完后必须清理干净方准离开现场。 (6)在场地内设置车辆清洗冲刷台和沉淀池，车辆经清洗和苫盖后出场，严防车 辆携带泥沙出场造成道路的污染。 (7)现场内的采暖和烧水茶炉均采用电器产品。 (1)雨水管网与污水管网分开使用，严禁将非雨水类的其它水体排进市政雨水 管网。 (2)罐车冲洗池将罐车清洗所用的废弃水经初步沉淀后排入市政污水管线，定 期将池内的沉淀物清除。 防止对水污 3 (3)现场交通道路统一规划排水沟，控制污水流向，设置沉淀池，污水经沉淀后 染 再排入市政污水管线，严防施工污水直接排入市政污水管线或流出施工区域污 染环境。 (4)加强对现场存放油品和化学品的管理，对存放油品和化学品的库房进行防 渗漏处理，采取有效措施，在储存和使用中，防止油料跑、冒、滴、漏污染水体。 (1)现场混凝土振捣采用低噪音混凝土振捣棒，振捣混凝土时，不得振钢筋和钢 模板，并做到快插慢拔。 (2)除特殊情况外，在每天晚22时至次日早6时，停止一切施工作业，白天对混 凝土输送泵、电锯等强噪音设备，以隔音棚遮挡，实现降噪。 (3)模板、脚手架在支设、拆除和搬运时，必须轻拿轻放，上下、左右有人传递。 防止施工噪 4 (4)使用电锯切割时，应及时在锯片上刷油，且锯片送速不能过快。 音污染 (5)使用电锤开洞、凿眼时，应使用合格的电锤，及时在钻头上注油或水。 (6)加强环保意识的宣传。采用有力措施控制人为的施工噪声，严格管理，最大 限度地减少噪音扰民。 (7)塔吊指挥使用对讲机来降低起重工的吹哨声带来的噪音污染。 (8)木工棚及高噪音设备实行封闭式隔音处理。 限制光污染 探照灯尽量选择既能满足照明要求又不刺眼的新型灯具，采取措施使夜间照明 5 措施 只照射工区而不影响周围社区。 (1)施工现场设立专门的废弃物临时贮存场地，废弃物应分类存放，对有可能造 成二次污染的废弃物必须单独贮存、设置安全防范措施且有醒目标识。 6 废弃物管理 (2)废弃物的运输确保不散撒、不混放，送到政府批准的单位或场所进行处理、 消纳。 (3)对可回收的废弃物做到再回收利用。 (1)因场地狭窄，所有材料必须按现场平面布置图指定位置存放，按计划进场使 用。 材料设备的 (2)在施工过程中，严格按照材料管理办法，进行限额领料。 7 管理 (3)对废料、旧料做到每日清理回收。 (4)物资部使用电脑台账数据库统计技术对现场设备材料进行统一编码和管 理。 (1)在在施工中我们对施工方案进行优化，选用绿色材料，积极推广新材料、新 绿色环保措 8 工艺，促进材料的合理使用，节省实际施工材料消耗量。 施 (2)根据施工进度、材料周转时间、库存情况等制定采购计划，并合理确定采购 1 60国家核与辐射安全监管技术研发基地建设项目 施工组织设计 数量，避免采购过多，造成积压或浪费。 (3)本工程采用明挖法施工，需要降水施工，我们在施工中制定合理的降水施工 方案并由专家论证审查后实施。 (4)制定节能措施，提高能源利用率。 (5)利用场地自然条件对施工场地、生活临时设施进行合理布置； (6)总平面规划布置我们尽量考虑对土地资源的少占用； (7)扬尘污染控制。 (8)噪声污染控制。 (9)光污染控制。 7.4 技术措施 7.4.1结构材料 （1）推广使用预拌混凝土和商品砂浆。准确计算采购数量、供应频率、施工速度等，在施工过程中动态控 制。结构工程使用散装水泥。 （2）推广使用高强钢筋和高性能混凝土，减少资源消耗。 （3）推广钢筋专业化加工和配送。 （4）优化钢筋配料和钢构件下料方案。钢筋及钢结构制作前应对下料单及样品进行复核，无误后方可批 量下料。 （5）采取数字化技术，对大体积混凝土、大跨度结构等专项施工方案进行优化。 7.4.2围护材料 （1）门窗、屋面、外墙等围护结构选用耐候性及耐久性良好的材料，施工确保密封性、防水性和保温隔热 性。 （2）门窗采用密封性、保温隔热性能、隔音性能良好的型材和玻璃等材料。 屋面材料、外墙材料具有良好的防水性能和保温隔热性能。 （3）当屋面或墙体等部位采用基层加设保温隔热系统的方式施工时，应选择高效节能、耐久性好的保温 隔热材料，以减小保温隔热层的厚度及材料用量。 （4）屋面或墙体等部位的保温隔热系统采用专用的配套材料，以加强各层次之间的粘结或连接强度，确 保系统的安全性和耐久性。 （5）根据建筑物的实际特点，优选屋面或外墙的保温隔热材料系统和施工方式，例如保温板粘贴、保温 板干挂、聚氨酯硬泡喷涂、保温浆料涂抹等，以保证保温隔热效果，并减少材料浪费。 （6）加强保温隔热系统与围护结构的节点处理，尽量降低热桥效应。针对建筑物的不同部位保温隔热特 点，选用不同的保温隔热材料及系统，以做到经济适用 7.4.3装饰装修材料 （1）贴面类材料在施工前，应进行总体排版策划，减少非整块材的数量。 （2）采用非木质的新材料或人造板材代替木质板材。 （3）防水卷材、壁纸、油漆及各类涂料基层必须符合要求，避免起皮、脱落。各类油漆及粘结剂应随用随 开启，不用时及时封闭。 （4）幕墙及各类预留预埋应与结构施工同步。 （5）木制品及木装饰用料、玻璃等各类板材等宜在工厂采购或定制。 7.4.4周转材料 （1）应选用耐用、维护与拆卸方便的周转材料和机具。 1 61国家核与辐射安全监管技术研发基地建设项目 施工组织设计 （2）优先选用制作、安装、拆除一体化的专业队伍进行模板工程施工。 （3）模板应以节约自然资源为原则，推广使用定型钢模、钢框竹模、竹胶板。 （4）施工前应对模板工程的方案进行优化。多层、高层建筑使用可重复利用的模板体系。 （5）模板支撑宜采用工具式支撑。 （6）优化高层建筑的外脚手架方案，采用整体提升、分段悬挑等方案。 （7）推广采用外墙保温板替代混凝土施工模板的技术。 （8）现场办公和生活用房采用周转式活动房。现场围挡应最大限度地利用已有围墙，或采用装配式可重 复使用围挡封闭。力争工地临房、临时围挡材料的可重复使用率达到70％。 7.4.5提高用水效率 （1）施工中采用先进的节水施工工艺。 （2）施工现场喷洒路面、绿化浇灌不宜使用市政自来水。现场搅拌用水、养护用水应采取有效的节水措施， 严禁无措施浇水养护混凝土。 （3）施工现场供水管网应根据用水量设计布置，管径合理、管路简捷，采取有效措施减少管网和用水器具 的漏损。 （4）现场机具、设备、车辆冲洗用水必须设立循环用水装置。施工现场办公区、生活区的生活用水采用节 水系统和节水器具，提高节水器具配置比率。项目临时用水应使用节水型产品，安装计量装置，采取针对性 的节水措施。 （5）施工现场建立可再利用水的收集处理系统，使水资源得到梯级循环利用。 （6）施工现场分别对生活用水与工程用水确定用水定额指标，并分别计量管理。 （7）对用水集中的区域和工艺点进行专项计量考核。施工现场建立雨水、中水或可再利用水的搜集利用 系统。 7.4.6非传统水源利用 （1）现场机具、设备、车辆冲洗、喷洒路面、绿化浇灌等用水，优先采用非传统水源，尽量不使用市政自来 水。 （2）力争施工中非传统水源和循环水的再利用量大于30%。 7.4.7用水安全 在非传统水源和现场循环再利用水的使用过程中，应制定有效的水质检测与卫生保障措施，确保避免 对人体健康、工程质量以及周围环境产生不良影响。 7.4.8节能措施 （1）制订合理施工能耗指标，提高施工能源利用率。 （2）优先使用国家、行业推荐的节能、高效、环保的施工设备和机具，如选用变频技术的节能施工设备等。 （3）施工现场分别设定生产、生活、办公和施工设备的用电控制指标，定期进行计量、核算、对比分析，并 有预防与纠正措施。 （4）在施工组织设计中，合理安排施工顺序、工作面，以减少作业区域的机具数量，相邻作业区充分利用 共有的机具资源。安排施工工艺时，应优先考虑耗用电能的或其它能耗较少的施工工艺。避免设备额定功率 远大于使用功率或超负荷使用设备的现象。 7.4.9机械设备与机具 （1）建立施工机械设备管理制度，开展用电、用油计量，完善设备档案，及时做好维修保养工作，使机械 设备保持低耗、高效的状态。 （2）选择功率与负载相匹配的施工机械设备，避免大功率施工机械设备低负载长时间运行。机电安装可 1 62国家核与辐射安全监管技术研发基地建设项目 施工组织设计 采用节电型机械设备，如逆变式电焊机和能耗低、效率高的手持电动工具等，以利节电。机械设备宜使用节 能型油料添加剂，在可能的情况下，考虑回收利用，节约油量。 （3）合理安排工序，提高各种机械的使用率和满载率，降低各种设备的单位耗能。 7.4.10生产、生活及办公临时设施 （1）利用场地自然条件，合理设计生产、生活及办公临时设施的体形、朝向、间距和窗墙面积比，使其获 得良好的日照、通风和采光。 （2）临时设施采用节能材料，墙体、屋面使用隔热性能好的的材料，减少夏天空调、冬天取暖设备的使用 时间及耗能量。 （3）合理配置采暖、空调、风扇数量，规定使用时间，实行分段分时使用，节约用电。 7.4.11施工用电及照明 临时用电优先选用节能电线和节能灯具，临电线路合理设计、布置，临电设备宜采用自动控制装置。 7.4.12 临时用地指标 根据施工规模及现场条件等因素合理确定临时设施，如临时加工厂、现场作业棚及材料堆场、办公生活 设施等的占地指标。临时设施的占地面积应按用地指标所需的最低面积设计。 要求平面布置合理、紧凑，在满足环境、职业健康与安全及文明施工要求的前提下尽可能减少废弃地和 死角，临时设施占地面积有效利用率大于90%。 7.4.13 临时用地保护 （1）应对深基坑施工方案进行优化，减少土方开挖和回填量，最大限度地减少对土地的扰动，保护周边自 然生态环境。 （2）红线外临时占地应尽量使用荒地、废地，少占用农田和耕地。工程完工后，及时对红线外占地恢复原 地形、地貌，使施工活动对周边环境的影响降至最低。 （3）利用和保护施工用地范围内原有绿色植被。对于施工周期较长的现场，可按建筑永久绿化的要求，安 排场地新建绿化。 7.4.14 施工总平面布置 （1）施工总平面布置应做到科学、合理，充分利用原有建筑物、构筑物、道路、管线为施工服务。 （2）施工现场加工厂、作业棚、材料堆场等布置在临时交通线路，缩短了运输距离。施工现场布置有垃圾 池，并对其进行分类，分为可回收垃圾和不可回收垃圾。 （3）临时办公和生活用房应采用经济、美观、占地面积小、对周边地貌环境影响较小，且适合于施工平面 布置动态调整的多层轻钢活动板房标准化装配式结构。办公区设置在现场西北角，并有标准的分隔设施；生 活区设置在现场外，并设置标准的分隔设施。 （4）施工现场道路按照永久道路和临时道路相结合的原则布置。施工现场内形成环形通路，减少道路占用 土地。 7.4.15发展绿色施工的新技术、新设备、新材料与新工艺 （1）施工方案应建立推广、限制、淘汰公布制度和管理办法。发展适合绿色施工的资源利用与环境保护技 术，对落后的施工方案进行限制或淘汰，鼓励绿色施工技术的发展，推动绿色施工技术的创新。 （2）大力发展现场监测技术、低噪音的施工技术、现场环境参数检测技术、自密实混凝土施工技术、清水 混凝土施工技术、建筑固体废弃物再生产品在墙体材料中的应用技术、新型模板及脚手架技术的研究与应 用。 （3）加强信息技术应用，如绿色施工的虚拟现实技术、三维建筑模型的工程量自动统计、绿色施工组织设 1 63国家核与辐射安全监管技术研发基地建设项目 施工组织设计 计数据库建立与应用系统、数字化工地、基于电子商务的建筑工程材料、设备与物流管理系统等。通过应用 信息技术，进行精密规划、设计、精心建造和优化集成，实现与提高绿色施工的各项指标。 8. 主要管理措施 8.1 总承包管理措施 8.1.1 目标管理 目标管理是一种主动的管理方式，也是一种追求成果的管理方式，总承包方在总承包管理过程中，将对 分包商提出总目标和阶段目标，在目标明确的前提下对各分包商进行管理。 8.1.2 跟踪管理 总包方在进行目标管理的同时，在过程中对质量、进度、安全、文明施工等进行跟踪检查，发现问题立 即反馈 督促整改。 8.1.3 平衡协调管理 实施平衡管理，关键是要抓住重点，使整个工程施工过程中有重点、有条理。实施协调管理主要是与各 分包单位通过合同及协议明确双方责任，合理安排各分包单位的施工时间，组织工序穿插，由总承包部及时 解决各专业分包单位存在的技术、进度、质量问题；通过每日的工程协调会和每周的工程例会解决总分包间 及各分包间的各种矛盾，以使整个工程施顺利进行，实现各项目标。 8.1.4 制度管理 根据多年的总包管理经验，建立符合现场实际的总包管理制度。 8.2 工期保证措施 8.2.1 组织管理措施 建立健全领导机构。加强领导，统一协调。成立由项目经理任组长，有关人员参加的领导小组，全权处 理施工与运营有关问题，协调各方面关系。 健全从经理部到和施工队调度指挥系统，全面及时掌握并迅速、 准确地处理影响施工进度的各种问题。 本项目经理部经理主要抓工程生产进度、计划，统一调配劳力、机械设备，确保进度计划的逐日落实， 并经常监督、检查各施工队进度情况。对工程交叉和施工干扰应加强指挥和协调，对重大关键问题超前研究， 指定措施，及时调整工序和调动人、财、物、机，保证工程的连续性和均衡性。对达不到形象进度的及时采取 有力补救措施，保证控制工期计划的顺利实现。 8.2.2 进度计划管理 (1)制定进度计划 以投标的施工组织进度和工期要求为依据，及时完善施工组织设计，编制详细的施工进度计划。内容包 括：各项准备工作、选择施工方法、和组织流水施工作业、协调各个工种在施工中的搭接与配合，安排各种 资源供应、确定各分部分项工程的目标工期和全部工程的完工时间等。 (2)组织进度计划的实施 1 64国家核与辐射安全监管技术研发基地建设项目 施工组织设计 进度计划审批后严格执行。计划布置下去，调配人力、施工物资和奖金，确保到位。及时检查和发现影 响进度的问题，并采取适当的技术和组织措施，必要时修订和更新进度计划。 对施工任务进行逐项逐日落实，并分解到班组，有些必须落实到人。项目经理部对控制性工期绘制进度 横道图、网络图、控制到旬；施工队编制的进度计划，控制到天，作为奖罚的主要依据。教育我们参加本工程 的全体人员，从进入工地第一天起，明确自己担负的责任，每天干什么，达到的标准，干多少才能完成自己 的任务。 (3)与业主保持密切沟通 定期向业主报告工程进展，对业主提出的“变更指令”和“赶工”或“加快指令”及时作出反应和处 理。与业主的良好合作是顺利实施进度计划的一个重要条件。 8.2.3 经济措施 实行内部责任管理制，使责任和效益挂钩，个人利益和劳动工作量挂钩，做到多劳多得，调动施工队， 个人的积极性和创造性，挖掘内部潜力，广泛开展施工生产劳动竞赛，营造比、学、赶、帮、超和人人争先的 氛围，不断掀起施工高潮，确保总工期目标和阶段工期目标的顺利实现。 对能按时完成或提前完成任务的人员或班组，实行奖罚；对不能完成任务的人员或班组，除进行批评、 教育外，还要令其采取措施，在次日内补上拖欠的任务，并进行必要的罚款。 8.3 质量保证措施 8.3.1质量保证体系 1、质量管理机构设置及职责 建立由公司质量部监控、领导并负责的项目质量技术管理组织机构，由项目经理领导，由质量总监策划、 组织实施，执行经理中间控制，专业责任工程师检查监督的管理系统，形成项目经理部、各专业承包商、专 业化公司和劳务分包等所有参建单位。 8.3.2质量保证措施 8.3.2.1建立一整套行之有效的质量管理制度： 1、质量例会制度：每周五开一次包括各专业分包在内的质量例会，汇总一周的质 量问题，安排下周的 质量工作重点。对各专业施工队伍进行讲评，并结合实际情况组织 现场联合大检查，互相对比，互相促进。 对存在问题的单位要及时提出整改要求，并形 成书面的会议记录，备案留存。 2、质量专题会制度：针对现场出现的较为突出的质量问题，必须及时开展专题讨 论和分析，并制定明 确措施，同时形成会议记录。出现严重质量问题或质量事故，必须 按照公司的相关程序，上报公司及有关单 位，对整改方案要征得设计或专家的认可，不 得私自处理，更不得瞒报。 3、质量奖罚制度：坚持质量一票否决制，管理人员所负责质量方面出了问题，扣发奖金；施工分项没有 达到规定标准，不予拨付工程款、工程量不得确认；质量没把握，不得继续施工。 4、坚持样板制：所有工序施工前，必须先做样板，经各有关人员验收合格后，方可进行工序的大面积施 工。 5、坚持三检制：自检、专检、交接检。班组要设自检员，施工队设专检人员，每道工序都要坚持自检、 专检、交接检，否则不得进行下道工序。 6、坚持方案先行和技术交底制：每项工作必须有实用有效的书面技术交底记录， 未进行交底前不得施 工。 7、坚持质量合格证：每个部位施工完，应由质检人员进行检查，标出作业人员、 质量数据及质量等级， 1 65国家核与辐射安全监管技术研发基地建设项目 施工组织设计 合格部位贴上质量合格证，不合格者返工重做。 8、坚持标准化制：对工作做法，日常工作程序要制定标准，做到事事有标准，人 人按标准。 9、坚持质量目标管理制：根据本工程质量目标为北京市长城杯金奖，制定详细的阶段目 标及分部、分 项工程质量目标，确保质量总目标的顺利实现。 8.3.2.2严格试验管理、计量管理，使各项与工程质量有关的工作得到有效控制。 8.3.2.3严格物资和设备管理： 各种进场物质和设备根据工程计划提前进场，进场后按北京市监理规程要求进行现 场验收和报验。根 据试验计划，对各项需要进场复检的物质现场取样，复试合格监理验 收后方可使用。对于防水、保温节能、 结构材料，根据北京市有关规定见证取样。各种 物质和设备应按有关技术和安全要求存放于规定部位，对 防水防潮、防火防爆、防震、 有毒有害物品等特殊物质，制定专用的使用管理制度。 8.3.2.4严格验收制度，保证工程质量： 合理划分检验批，对检验项目逐项检查验收，落实控制措施和工艺标准。以检验批 保证分项工程，以分 项工程保证分部工程，最终保证单位工程的整体施工质量。严格隐 蔽工程验收，对防水、钢筋等隐蔽工程必 须单独验收，重要的隐蔽工程如地基、基础结 构、主体结构等，需要设计和勘察单位到场，按国家有关规定 程序验收。 8.3.2.5成品保护 在编制各分部分项施工方案和技术交底中要针对不同的产品特性制定具体的成品 保护措施。对成品 的保护要及时全面，不得将不合格的中间产品带入下一工序之中，不 得破坏最终产品。 8.4 技术管理措施 8.4.1 图纸会审和图纸交底管理制度 业主提供我方的施工图纸由项目资料员统一管理，建立图纸收、发放台帐。收文台帐要注明图纸领取日 期、图号、数量以及收、发者的签字；下发时要认真对图纸进行核对，并在发放台帐上注明日期、图号、数量 以及收、发者的签字。在施工过程中如果设计重新修改某部位图纸，技术部门以书面形式下发通知，通知中 注明新图图号及作废图纸图号，并且做好发放登记工作，确保按有效图纸进行施工。 项目在收到图纸后认真阅图，若发现问题应以书面形式及时反馈，并及时汇总到技术部门，有技术部门 与设计和业主进行沟通。 由项目主要管理人员参加业主方和设计、监理组织的图纸会审，并做好会审记录，完善图纸会审交底。 8.4.2洽商、变更管理 洽商变更的技术管理由技术员负责，技术员在领取和发放时要检查洽商变更是否有五方签字（业主、 项目管理公司监理、设计、施工）、内容是否书写清楚。 设计变更要及时反馈到图纸上，做到和施工同步。 8.4.3技术交底管理制度 技术交底逐级进行。分包技术负责人必须组织本单位工程技术人员参加总包组织的图纸交底、技术要 求和现场条件交底。 分包技术部门必须对施工管理层进行图纸和方案交底。 施工管理层对操作层进行交底。 各级交底必须以书面形式进行，并有接受人签字。分包应将技术交底作为档案资料加以收集、记录，并 将内部的技术交底反馈给总包技术部门以备检查。 1 66国家核与辐射安全监管技术研发基地建设项目 施工组织设计 技术交底包括：专项施工方案措施交底和各分项工序施工前的技术交底。 8.4.4计量管理制度 现场设置一兼职计量员负责计量工作，建立计量器具台帐及器具的标识，负责计量器具的送检，并向公 司技术部上报本项目的计量台帐。 不合格计量设备的处理： 凡出现下列特征的计量设备均为不合格：已经损坏、过载或误操作、显示不正常、功能出现可疑、超过 了规定检定周期。 不合格计量设备应集中管理，由使用单位计量员贴上禁用标识；在重新进行修复和检定并确认还可使 用前，任何人不准使用。 8.5 安全保证措施 8.5.1安全保证体系 1、安全管理目标、方针、指导思想 根据OHSAS18001 职业安全管理体系，明确安全管理目标，建立安全管理体系，在施工中贯彻安全生产 方针，认真执行国务院、建设部、北京市关于施工企业安全生产管理的各项规定，使安全生产工作与施工生 产紧密结合，保证施工人员在生产过程中的安全与健康，严防各类事故发生，以安全促生产。 2、安全管理体系 总承包对工程施工现场安全生产和文明施工负总责。进场后成立项目安全领导小组，项目经理为安全 生产第一责任人，质量安全经理具体负责日常安全施工。由安全总监、生产经理、专业责任工程师、各劳务 队伍等各方面人员组成安全保证体系。建立健全安全施工管理制度，明确各级安全职责，检查督促各级、各 部门切实落实安全施工责任制；组织全体职工的安全教育工作；定期组织召开安全施工会议、巡视施工现场， 发现隐患，及时解决。总承包商供应、安装及维修一套工地闭路监控录像系统，该系统设备包括9个摄像头， 安装于工地出入口及其它由发展商指定的地方；一台硬盘录像机，能以高清晰度连续录像7天；所录影像以 光盘刻录，于每周提供给发展商；改监控系统可让发展商及其代表进行网络远程登录，并检视相关录像。 8.5.2安全保证措施 8.5.2.1 安全管理制度 1、安全生产责任制度 设立安全生产管理机构，配置专职安全经理和专职安全管理人员。专职安全生产管理人员任职资格满 足北京市建委要求，负责对安全生产进行现场监督检查。 项目实施过程中指导、监督、检查专业分包及劳务分包的专职安全生产管理机构的建立、安全管理人员 的落实，以及安全管理工作的开展情况，并确保专职安全管理人员正常履职。 总之，建立完善各级安全生产管理机构，明确各级安全管理职责，确定安全责任人，将责任落实到专人 2、安全教育和持证上岗制度 我公司安全教育覆盖所有在施人员，各级年审、教育、培训均必须考试合格、签发合格证后持证上岗， 不合格者不准上岗。分层次逐级教育主要内容如下表： 表8-1 安全培训组织 序号 人员 培训组织 1 项目负责人 全年培训的时间，不得少于30学时 1 67国家核与辐射安全监管技术研发基地建设项目 施工组织设计 序号 人员 培训组织 2 项目管理人员 每年接受安全培训的时间，不得少于15学时 3 专职安全员 每年还必须接受安全专业技术业务培训，时间不得少于40学时； 4 劳务队伍负责人 每年接受安全培训的时间，不得少于20学时； 通过专业技术培训并取得岗位操作证后，每年仍须接受有针对性的 5 特种作业人员 安全培训，时间不得少于20学时；。 6 普通工人 接受进场教育、三级教育。 3、安全活动制度 （1）班前安全生产讲话 每天上班前，班组负责人组织班组人员，针对当天任务，有针对性进行班前安全讲话，提出具体注意事 项，并做好记录，总包责任师监督。 （2）周一安全教育 每周一固定时间组织所有人员开展安全教育活动。由安全总监组织，总结一周安全生产情况，布置本周 安全防护要点，开展有针对性的安全教育，提高全员安全意识。 （3）每周生产例会安全讲评。 （4）每月安全全员学习。 （5）节假日、重大政治活动安全教育 涉及重大节假日和国家重大活动，国家、政府号召开展的相关活动，经理部负责人要结合上级部署和工 程实际情况，开展各种形式的安全教育宣传，确保安全要求深入人心。 4、安全生产协议书制度 劳务队伍必须与总包签订安全生产协议书，作为合同附件。明确总包、劳务队伍安全生产责任，保证安 全生产工作的严肃性，避免以包代管、以罚代管。 5、安全技术交底制度 经理部负责整个现场的安全生产工作，严格遵照施工组织设计和施工技术措施规定的有关安全措施组 织施工。 所有施工活动必须进行安全技术交底；要求交底人、被交底人亲笔签字，安全总监审核、监督，内容全 面、准确、有针对性和可操作性，必须逐级下达到作业班组全体人员。 6、安全检查和隐患整改制度 通过不同层次、不同级别各种检查对整体安全管理进行有效监控和考核，查出的安全隐患必须定措施、 时间、整改人员，并作好消项记录，保证安全生产可靠性。 表8-2 安全检查制度 内容 检查形式 参加人员 考 核 备 注 根据记录整改，并上 专项大检查 定期 公司安全部门 月、季考核记录 报公司 检查劳务队伍自检 劳务队伍安全管理 定期 安全负责人 月考核记录 记录 生产经理、各部门及劳 发文或整改通知，限 周安全文明大检查 定期 周考核记录 务队伍 期整改 施工用电 定期 安全负责人及劳务队伍 周考核记录 劳务队伍日检 作业人员行为和作业 安全员、责任工程师会 日检 日检记录 现场指令,限期整改 层 同劳务队伍 1 68国家核与辐射安全监管技术研发基地建设项目 施工组织设计 内容 检查形式 参加人员 考 核 备 注 施工机具 日检 安全员、劳务队伍 日检记录 7、安全验收制度 表8-3 安全验收制度 验收内容 组织实施 1、安全技术方案由总工程师牵头组织验收。 方案实施验收 2、交叉作业安全技术措施由安全总监和责任师组织验收。 3、分部分项工程安全技术措施由责任师和安全员组织验收。 1、一般防护设施和中小型机械设备由安全员、责任师会同劳务队伍责任人共同验收。 2、大型机械设备、整体防护设施、重点防护设施由生产经理组织安全总监、责任师及有 关人员验收。 设施、设备验收 3、以下设施在自检自验基础上报请公司相关部门验收：临电设施、20m以上高大脚手架 及满堂红架、塔吊、其他大型防护设施。 4、劳务队伍自带设备从进场检验、安装到日常操作严加控制与监督。凡性能不符合要 求的一律不准使用。 8、安全生产奖罚制度 （1）开工前制定针对性的安全生产管理办法作为劳务队伍合同附件之一和安全生产管理的依据，劳务 队伍进场后交底。 （2）项目设立安全奖励基金，由质量安全经理负责管理。 （3）根据每周安全文明大检查结果和日常巡检记录，每半月组织一次安全评比考核，对安全生产突出班 组、个人进行表扬和奖励，对安全工作差的批评、教育、处罚。 9、劳动保护管理制度 本着以人为本的原则，项目劳动保护工作实行人性化管理，加强对管理人员、操作工人的关怀，尽可能 采取各种措施为员工提供有力的安全保障、作业条件。 （1）控制劳动保护用品 采用符合政府要求的指定合格分供方产品，要求提供产品鉴定报告、检测报告、说明书等资料；劳务队 伍自行采购的安全设施、劳动保护用品总包要验证、登记归档。要求操作人员正确佩戴、使用劳动保护用品 安全部每日组织巡查，发现问题及时纠正处理。 （2）创造劳动环境 采取一切可能措施为全体员工创造优良工作、休息环境：操作工人必须在防护措施完全到位情况下才 能上岗作业；设休息区和吸烟亭；设24小时供应开水的热水器；暑期为工人提供绿豆汤；工人宿舍按照北京 市和公司要求进行布置，并设立小卖部和淋浴间。 （3）给所有管理人员和操作工人上人身意外伤害保险。 10、安全物资审核制度 所有安全物资采用符合政府要求的指定合格分供方产品，要求提供产品鉴定报告、检测报告、说明书等 资料；劳务队伍自行采购的安全设施、劳动保护用品总包要验证、登记归档。 11、安全资金专款专用制度 开工前编制安全资金计划、安全投入使用计划，保证安全资金专款专用，包括以下内容： 表8-4 安全资金专用内容 序号 内 容 1 安全防护设施、用品用具的购置、更新。 2 消防设施、设备的购置、更新。 3 安全教育经费。 4 安全技术培训经费。 1 69国家核与辐射安全监管技术研发基地建设项目 施工组织设计 5 安全技术改造、更新。 6 意外伤害保险。 7 其他专项安全生产活动经费。 12、天气预报制度 施工现场设48小时天气预报（24小时预报电话为121）黑板，专人每日更新天气情况，安全合理安排生 产。 13、特殊工种证书年审制度 每年由公司统一组织，加强施工管理人员的考核。 14、危急情况停工制度 出现危及职工生命财产安全险情，立即停工，报告公司、业主及监理，采取措施排除险情。 15、责任领导值班制度 保证有本单位施工人员作业，就有本单位领导在现场值班。 16、重要过程旁站制 对危险性大、工序特殊等施工过程，设专门管理人员现场指挥。 17、防护变更批准制度 任何人员不得拆改现场安全防护、标志、警告牌，防护设施变动必须经项目安全总监批准，变动后要有 相应有效的防护措施，作业完后按原标准恢复，变动书面资料由安全总监保管。 18、其它制度 （1）临电安全管理制度 人员：设2名责任师主管临时用电，配2名合格维护电工。 职责：与劳务队伍签订临时用电管理协议，明确总包、劳务队伍责任，总包定期检查临时用电责任落实 情况。 作业制度：明火作业前向项目保卫部申请，批准办理动火证后，方可施工。定期对漏电保护器进行检查 （2）施工机械安全管理制度 经理部统一规划布置使用机械、悬挂安全操作规程牌；对机械设备安装、使用全过程管理和控制，指定 责任师专门负责机械设备管理、收集整理机械安全管理资料。 8.5.2.2 安全管理措施 根据多年的生产经营实践，我公司在安全生产方面积累了丰富的管理经验和技术资源，已经具备了先 进的安全生产文化理念和较高安全生产管理水平为标尺的管理条件，在国家有关安全生产法律法规的不断 完善的背景下，我公司总结了大量的安全防护资料，制定了施工现场安全防护标准做法，依此来指导现场安 全管理工作。 1、临边安全防护措施 本工程楼板预留洞很多，而且个别洞口尺寸较大，所处位置隐蔽不容易被及时发现。如果洞口没有任何 保护很容易造成施工人员扭伤和坠落并砸伤下层人员，所以必须在预留洞口处设围挡进行防护并用多层板 覆盖洞口。 （1）楼板、屋面、阳台等临边安全防护 当临边窗台或屋面女儿墙高度≤800mm，外侧高差大于2000mm时，需要搭设临边防护； 楼层临边防护栏杆采用标准化制式栏杆，栏杆选用2.5方管焊接而成，中间涂刷红白相间油漆。防护栏 杆下部设置200mm高钢板挡脚板； 标准化栏杆与建筑物连接形式主要采用膨胀螺栓连接，与柱部位选用膨胀螺栓连接。 防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间的警示油漆。所有水平杆控制伸 出立杆外侧100mm； 1 70国家核与辐射安全监管技术研发基地建设项目 施工组织设计 作业层的防护栏杆高度不低于1200mm；屋面层防护栏杆不低于1500mm。所有栏杆选用标准化栏杆 制式栏杆。 （2）楼梯边安全防护 楼梯边设置定型化、标准化且高度不小于1.2m的防护栏杆，每个系结点都必须与支撑物连接牢靠 防护栏杆必须加设密目式安全立网或者设高度不小于200mm厚度不小于25mm的踢脚板，防护栏杆用油 漆刷成红白相间或者黄黑相间的条纹，楼梯临边必须设置硬防护，挂安全警示标志牌并有专项检查责任人。 作为施工临时通道的楼梯须设置照明。不作为施工通道的楼梯须在每层楼梯入口平台设置栏杆防止人员进 入。 2、预留洞口安全防护 尺寸<1500mm×1500mm的水平洞口直接用专用预制盖板盖住，盖板必须保证四周搁置均衡。 尺寸≥1500mm×1500mm的水平洞口用脚手架围护。洞口周边设置制式防护栏杆，防护栏杆外立面满 挂密目安全网并在最上一道水平杠处悬挂”当心坠落”警示标志。主体结构施工阶段，洞口采用木模板和 木方封闭；安装及装修阶段，洞口采用水平安全网封闭。 2、安全通道防护棚安全防护 防护棚长度根据建筑物坠落半径确定，一般为3m、6m两种，高度一般为4、5m。 防护棚根据CI手册要求，布置制式成品防护棚，在进口处张挂安全警示标志和安全宣传标语，棚内悬 挂提示牌。 3、斜道安全防护 斜道应满铺脚手板，脚手板设置防滑木条。 上下人斜道宽度不小于1m，立杆间距不大于1200mm，坡度值采用1:3、休息平台宽度不应小于斜道宽 度。运料斜道宽度不宜小于1500mm，坡度值采用1:6、斜道两侧应设置踢脚板和双道防护栏杆，刷红白警示 色。 斜道两侧挂密目安全网封闭，斜道的侧立面应设置剪刀撑。 图8.1 斜道内侧悬挂提示牌 4、交叉作业防护安全措施 尽可能避免垂直立体交叉作业，若必须交叉作业时，不得在同一垂直方向上操作，且下层作业位置必须 处于依上层高度确定的可能坠落范围半径之外。不能满足时，设置硬隔离防护层（搭设防护棚）。 人员进出口均搭设安全防护棚。 1 71国家核与辐射安全监管技术研发基地建设项目 施工组织设计 模板、脚手架等拆除时，下方不得有其它人员操作，并设专人监护。 模板拆除后，其临时堆放处应离楼层边缘≥1m，堆放高度≤1m。楼层边、通道口、脚手架边缘等处，严 禁堆放任何拆下的物品。 5、高空作业安全防护 2m以上的高处作业人员必须系安全带，有悬挂安全带的悬索或其他设施、高挂低用，必须穿好防滑鞋， 有操作平台，工具、配件放在工具包内，严禁放在模板、脚手架上，上下工具、配件用绳拴传递。设立安全警 戒区，专人巡视检查，无关人员不得在警戒区内。 6、个人防护安全措施 （1）个人穿戴方面 现场所有人员必须戴好安全帽，正确齐全佩戴、使用其它个人防护用品，遵守各项安全生产规定、劳动 保护法律、法规以及有关规程和标准。 （2）口罩、护目镜的使用范围 护目镜：从事切割作业、焊接作业、粉尘作业人员。 口罩：粉尘作业人员 （3）个人行为方面 必须走安全通道，不得攀爬脚手架、模板等；严禁坐、站在起吊物上。 （4）电、气焊作业方面 必须开动火证，并有防火措施、专人看火；穿绝缘鞋、戴绝缘手套。 （5）违章指挥方面 对管理人员的违章指挥、强令冒险作业，有权拒绝执行，对违反法律、法规的行为有权检举和控告。 （6）动火作业保护 表8-5 动火作业保护措施 序号 设备名称 内 容 1 焊工 合理使用劳动保护用具，遵守操作规程。 2 作业前 开具动火证，清理周围易燃物、配置防火器材、落实专人看火。 宿舍严禁私拉乱接现象；仓库、木材加工厂、宿舍等重点部位按规定配置灭火 3 其它 器材。 8、施工机械防护安全措施 （1）塔吊 1）塔吊附墙位置需要搭设操作平台，设置1200mm高防护栏杆，平台采用CI标准化的制式钢平台。 2）塔吊底层防护 塔吊底层需要设置1600mm高制式防护栏杆，中建蓝色，居中位置设置制式防护门，上锁。门上悬挂” 禁止攀登”安全警示标志； 塔吊楼层洞口按照”水平洞口防护”防护要求搭设防护栏杆。 （2）圆盘锯 防护罩离台面15cm高，采用0.8mm厚钢板，刷红白相间警示油漆间距20cm，分料器采用10cm宽锯片。 （3）钢筋机具 弯曲机、切断机要有基础座，钢筋机具传动部分要有可靠的防护罩，并刷红白相间警示油漆间距 20cm。 （4）搅拌机 使用时要搭设砖砌操作平台，传动部分要有可靠的防护罩，并刷红白相间警示油漆间距20cm。料斗保 险钩齐全，要有排水沟。 1 72国家核与辐射安全监管技术研发基地建设项目 施工组织设计 （5）砂浆机 传动部分要有可靠的防护罩，并刷红白相间警示油漆间距20cm，要有排水沟。 （6）电焊机 电焊机一次线长度不超过5米，二次线长度不超过30米，外壳要有可靠的接零保护。电焊机要求制作 专用小车，骨架采用L40角钢焊接制作，骨架内钢筋直径为φ14～φ16，竖向钢筋间距不大于150mm，居中 位置设置钢筋门，上锁，四角焊接φ16钢筋吊环，屋盖采用镀锌铁皮瓦，均刷红白相间警示油漆间距40cm。 9、临时用电防护 （1）变压器防护 变压器防护搭设材料采用圆竹和圆木（主竹杆、顶端受力横杆、剪刀撑小头直径不小于8cm；辅助竹杆、 水平连系竹杆小头直径不小于4cm），变压器四周砌筑2m高M7.5水泥砂浆MU10灰砂砖180mm宽砖墙， 外侧抹20mm厚1:3水泥砂浆，围墙上端0.2米高，下端0.3米高刷蓝色色带；居中位置金属防护门，门框及 骨架用25×50mm方钢焊接制作，骨架内采用厚度1mm钢板以及30×30钢板网，刷中建蓝油漆，上锁。门上 悬挂”当心触电、禁止入内”安全警示牌。 （2）配电房防护 配电房位置的选择距变压器越近越好。配电房配电房内电缆沟、消防砂池用M7.5水泥砂浆MU10灰 砂砖120mm宽砖墙砌筑，外侧、顶面抹20mm厚1:3水泥砂浆。配电房内悬挂操作规程牌，配电柜上贴电路 系统图。 在总配电箱处作工作接地并引出保护零线，接地装置采用长2.5m的钢管垂直打入地下。接地装置的接 地线不得小于两根，经测量接地电阻应不大于4欧。对于塔吊、施工电梯、对焊机除做保护接零外，还做重复 接地，另外各分配电箱也要求做重复接地，接地电阻都不大于10欧，以稳定整个系统零线电位。严禁将保护 接零与工作接零混用，严禁一部分设备做保护接零，而一部分设备做工作接零。 （3）电线、电缆敷设 电线可以架空、桥架敷设，不可以埋地； 电缆可以选用架空、桥架、埋地敷设。 （4）配电箱（柜）防护 配电箱（柜）应采用冷轧钢板或绝缘材料制作，总配电柜、分配电箱箱体钢板厚度不小于1.5mm，开关 箱箱体钢板厚度不小于1.2mm。所有箱体内均贴电路系统图,箱体均要上锁，箱体右下角标明电箱名称、责 任人、电话、编号，左边居中位置粘贴闪电标志。 （5）楼层用电布设 主线走向不能固定在外架上。楼层内的电缆、电线必须采用瓷瓶架空；梯通道内的照明用电可以选用 预埋PVC套管走线或直接利用水电安装已完管线接线。 （6）低压照明安全要求 隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5米等场所的照明，电源电压不 应大于36V；潮湿和易触及带电体场所的照明，电源电压不应大于24V；特别潮湿场所、导电良好的地面、锅 炉或金属容器内的照明，电源电压不应大于12V。 8.5.3危险性较大的分布分项工程管理 为预防危险性较大的分部分项工程施工过程事故发生，保证施工安全，依据住建部建质[2009]87号及 建质[2009]254号文件及相关安全生产法律法规、标准规范，加强对危险性较大的分部分项工程安全管理， 明确安全专项施工方案编制内容，确保安全专项施工方案实施。 表8-6 本工程危大工作内容 项目 方案名称 工程特征描述 方案编制计划 是否需论证 一 危险性较大的分部分项工程 1 73国家核与辐射安全监管技术研发基地建设项目 施工组织设计 项目 方案名称 工程特征描述 方案编制计划 是否需论证 1#实验楼A段变配电室局部支模 高度5.2m。B段1～4层支模高度 5.8m、5.6m、5.4m。C段其他地下 一层支模高5.1m、5.2m、5.7m、 1 模板工程及支撑体系 2016.05 否 5.8m；1～4 层支模高度 5.5m、 5.6m。 2#实验楼地下一层高6.2m，机房 层高7.5m。 本工程结构施工高峰期计投入4 起重机械设备自身的 2 台塔吊，随工程进度塔吊逐渐减 2015.11 否 安装、拆卸 少，涉及塔吊安装、拆卸工作。 搭设高度24m及以上 本工程1#实验楼C座局部4层， 3 的落地式钢管脚手架 2016.03 否 脚手架搭设高度27m。 工程。 本工程1#实验楼主体为钢结构， 4 钢结构安装工程 2016.03 否 有大量的钢结构安装工程。 2#实验楼及综合业务楼4层裙房 5 预应力工程 2016.09 否 屋顶层有预应力结构。 二 超过一定规模的危险性较大的分部分项工程 本工程 1#实验楼局部基坑深 开挖深度超过5m（含 6.5m、10m、13.5m；2#实验楼及综 5m）的基坑（槽）的土 1 合业务楼基坑深15.7m；动力中心 2015.11 是 方开挖、支护、降水 基坑深7.6m。根据地勘报告，本工 工程。 程需做基坑支护及降水。 1#实验楼A段变配电室支模高度 7.15m。B段力学性能实验室、蓄电 池储存室、电机试验控制室支模 高度11.4m。C段十米法半波实验 2 模板工程及支撑体系 室支模高度约17.5m；辐射场实验 2016.05 是 室支模高10m。 2#实验楼 1～2 层大堂支模高 10m。机房层高7.5m。 3#楼工艺锅炉房支模高度11m。 2#实验楼及综合业务楼采用悬挑 3 脚手架工程 2016.05 是 脚手架。 2#实验楼及综合业务楼幕墙安装 4 幕墙安装工程 2017.06 是 高度60m。 一、危险性较大的分部分项工程管理流程 施工单位应当在危险性较大的分部分项工程施工前编制专项方案。对于超过一定规模的危险性较大的 分部分项工程，施工单位应当组织专家对专项方案进行论证。建筑工程实行施工总承包的，专项方案应当由 施工总承包单位组织编制。其中，起重机械安装拆卸工程、深基坑工程等专业工程实行分包的，其专项方案 可由专业承包单位编制。 二、危险性较大的分部分项工程安全专项施工方案编制内容 危险性较大的分部分项工程安全专项施工方案主要从完整性、安全性、可行性进行详细阐述，具体编制 内容详见下表： 表8-7 危大方案编制内容项 1 工程概况：危险性较大的分部分项工程概况、施工平面布置、施工要求和技术保证条件。 2 编制依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。 3 施工计划：包括施工进度计划、材料与设备计划。 1 74国家核与辐射安全监管技术研发基地建设项目 施工组织设计 4 施工工艺技术：技术参数、工艺流程、施工方法、检查验收等。 5 施工安全保证措施：组织保障、技术措施、应急预案、监测监控等。 6 劳动力计划：专职安全生产管理人员、特种作业人员等。 7 计算书及相关图纸。 三、编制审批流程 表8-8 安全专项方案审批流程 项目技术负责人组织编制 总承包单位 项目经理审核后上报施工单位 单位技术负责人审批 专业分包项目技术负责人编制 不需要论证 施工安全专 专业分包项目经理审核后上报公司 项方案 专业分包单位 分包单位施工技术、安全、质量等部门的专业技术人员进行审核 分包单位技术负责人审批 总承包单位项目总工审核备案 监理单位 项目总监理工程师审核签字 项目技术负责人组织编制 项目经理审核 总承包单位 本单位施工技术、安全、质量等部门的专业技术人员进行审核 总承包单位技术负责人审批 论证专家 论证报告 需要论证安 全专项施工 专业分包项目技术负责人编制 方案 专业分包单位 项目经理审核 单位技术负责人审批 论证专家 论证报告 总承包单位 总承包单位项目总工审核备案 监理单位 项目总监理工程师审核签字 四、方案论证 超过一定规模的危险性较大的分部分项工程专项方案应当由施工单位组织召开专家论证会。实行施工 总承包的，由施工总承包单位组织召开专家论证会。安全专项施工方案论证组织根据各单位及项目的实际 情况具体见下表： 表8-9 超危大方案论证组织表 项目自行组织 总承包单位 公司协助项目组织 项目自行组织 专业分包单位 公司协助项目组织 1 75国家核与辐射安全监管技术研发基地建设项目 施工组织设计 总承包单位项目协助组织 参加论证会人员规定：建设单位项目负责人或技术负责人；监理单位项目总监理工程师及相关人员；施 工单位分管安全的负责人、技术负责人、项目负责人、项目技术负责人、专项方案编制人员、项目专职安全 生产管理人员；勘察、设计单位项目技术负责人及相关人员；专家组成员应当由5名及以上符合相关专业要 求的专家组成，本项目参建各方的人员不得以专家身份参加专家论证会。 专家组对安全专项施工方案全面性、安全性进行性全面审查，对相关欠缺部位提出意见建议，专家组针 对安全专项施工方案的形成论证报告，施工单位按照专家论证报告建议及意见进行修改。 五、危险性较大分部分项工程的实施管理 危险性较大的分部分项工程实施前，应由项目技术负责人组织对需要处理或加固的地基、基础进行验 收，并留存记录。危险性较大的分部分项工程的结构材料应按以下要求进行验收、抽检和检测，并留存记录 资料。 施工单位应对进场危险性较大的分部分项工程的承重杆件、连接件等材料、机械设备的产品合格证、生 产许可证、检测报告进行复核，并对其表面观感、重量等物理指标进行抽检，对承重杆件的外观抽检数量不 得低于搭设用量的30%，发现质量不符合标准、情况严重的，要进行100%的检验，并随机抽取外观检验不合 格的材料（由监理见证取样）送法定专业检测机构进行检测。 施工单位应严格按照专项施工方案组织施工。危险性较大的分部分项工程施工过程中，应有专业技术 人员进行现场指导，设专人负责安全检查，发现险情，立即停止施工并采取应急措施，排除险情后，方可继 续施工。 施工单位项目管理人员按照危险性较大的分部分项工程验收记录及专项验收记录表进行检查验收，每 次检查验收完要填写相应的验收记录表，验收记录表由相关验收责任人签字确认，并对不符合要求项目进 行整改、销项。 监理单位对危险性较大的分部分项工程实施巡视检查，发现安全隐患应责令整改，对施工单位拒不整 改或拒不停止施工的，应当及时向建设单位报告。 8.6 消防管理措施 8.6.1 消防措施 根据建筑工程施工过程中始终贯彻“预防为主，防消结合”的消防工作方针。认真执行《中华人民共和 国消防法》、公安部61号令《机关团体、企业、事业单位消防安全管理规定》，市政府84号令《北京市建设工 程施工现场消防、安全管理规定》及其它有关法规，将消防工作纳入施工组织设计和施工管理计划，使防火 工作与生产任务紧密结合。有效地落实防火措施，严防各类火灾事故发生。 8.6.2现场消防布置 1．室外消防 根据施工现场情况，在建筑西周设置消火栓及环行水管。并在基坑四周设置一定数量的灭火器。 消火栓处昼夜设有明显标志，配备足够的水龙带，周围3米内不存放任何物品。 2．室内消防 建筑物内消防系统为：利用贮水池储水，以提供本建筑物施工期间的消防用水。设置消防竖管，并随楼 层的升高每层设置三处消防栓口，配备水龙带，保证消防供水水枪的充实水柱射到最高、最远点。 消防泵的专用配电线路，引自施工现场总断路器的上端，并设专人值班。保证连续不间断供电。 8.6.3 消防措施和实施细则 1、强化消防工作管理，杜绝火灾事故，避免火警事故。 1 76国家核与辐射安全监管技术研发基地建设项目 施工组织设计 2、建立防火责任制，保卫消防负责人与各配合单位负责人等签订防火责任书，同时也要与外包队签订 防火责任书，使防火工作层层负责，责任落实到人。 3、成立由以项目经理为首的和管理负责人参加的消防保卫工作领导小组，负责施工现场消防保卫工作 的领导与协调。 4、根据施工情况成立施工现场消防检查小组，负责开展日常的消防检查工作。项目经理部根据具体情 况委派外包队成立2—3个义务消防队，以便建立多层次的义务消防队组织。以防止施工现场意外事故的发 生。聘请专业人员对义务消防人员进行简单专业培训。 5、项目部消防保卫领导小组，每半月召开一次例会。总结前一阶段消防工作的情况，制定下阶段消防工 作总体方案，根据不同季节和工程进度，制定出分阶段的防火方案及灭火方案。详细分工明确职责，使灭火 工作忙而不乱，有序有效，把损失减少到最低限度。 6、严格执行消防工作检查制度。项目经理每半月组织一次负责人参加的消防保卫工作联合检查，根据 检查情况按《北京市施工现场消防保卫检查记录表》评比打分，对检查中所发生的隐患问题和违章现象，开 出“隐患问题通知单”。各单位和个人在收到“隐患问题通知单”后，根据具体情况，定时间、定人、定措 施予以解决，对负责人负责核查问题的落实和解决的情况。若发现重大隐患问题，检查人员下达停工指令， 待隐患问题排除，并经检查组批准后方可施工。 7、现场要设立明显的 防火宣传标志。每月对职工进行一次防火安全教育，建立防火工作档案。 8、根据施工现场的具体情况设置临时消火栓，消火栓处昼夜要设有明显标志，并配备足够的水龙带。消 火栓周围3米以内，不得堆放任何物品，消火栓进水干管直径不得小于100mm 。 9、重点防火部位、易发生火险部位，配备足够的干粉灭火器材。消防器材保证灵敏有效，布局合理，经 常维修保养，干粉灭火器必须按规定时间更换干粉，灭火器材必须在经市消防局批准销售单位购置，对购置 伪劣器材而造成的事故，要追究当事人的责任。 10、加强用火、用电管理，严格执行电、气焊工的持证上岗制度。无证人员和非电、气焊工人员一律不准 操作。电、气焊工要严格执行用火审批制度，操作前，要清除附近的易燃物，开具用火证，并配备看火人员及 灭火器材。用火证当日有效，用火地点变换，要重新办理用火证手续。消防人员必须对用火严格把关，对用 火部位、用火时间、用火人、场地情况及防火措施要了如指掌，并对用火部位经常检查，发现隐患问题，要及 时以与解决。使用电气设备和易燃、易爆物品，必须严格落实防火措施，指定防火负责人，配备灭火器材，确 保施工安全。 11、施工现场内存放的易燃、易爆毒物品要专人、专库管理，并根据工程计划，限量进入，并应采取可靠 的防火和防泄漏措施。上述物品进场必须事先得到有关管理部门的同意，发给《特种物料进场许可证》方可 进场。对擅自进料或超过批准数量进料的。按消防法规及内部规定追究主管人员和当事人的责任。 12、施工现场内严禁违章吸烟。在有条件的情况下，在现场设立吸烟室，吸烟室必须配备足够消防器材 和水桶。 13、施工现场内、生活区和办公区，未经工地消防负责人批准严禁使用电炉或大功率取暖器取暖。如特 殊情况必须使用，需请示主管领导批准后，方可使用。 14、施工现场要坚持防火安全交底制度，特别在电气焊、油漆粉刷或从事防水等危险作业时，防火安全 交底要有针对性。 15、在防水施工作业前，必须制定防火预案，采取行之有效的防火措施。尤其对涂料类防水材料施工时 严禁接触电焊等明火，并安排专人组织施工，防止发生火灾和爆炸事故。 16、施工现场内的供电和用电线路及电力设备，必须由正式电工统一安装，严禁私接电线和私自使用大 功率电器设备，线路接头必须良好绝缘，不许裸露，开关、插座需有绝缘外壳。 17、现场设有消防管道、消防栓，楼层内设有消防栓、灭火器，并有专人负责，定期检查，保证随时可用， 并做明显标识。 1 77国家核与辐射安全监管技术研发基地建设项目 施工组织设计 18、消防泵房应用非燃材料建造，施工现场的消防器材和设施不得埋压、圈占或挪用他用。冬季施工， 对消防设备采取防冻保温措施。 19、建立各种安全生产规章制度，施工现场设置明显的安全标志及标语牌。 20、施工现场配备足够的消防器材，并做到布局合理，经常维护、保养，采取防冻保温措施，保证消防器 材灵敏有效。 21、施工现场设置消防车道，其宽度不得小于3.5米。 22、施工材料的存放、保管，应符合防火安全要求，库房应用非燃材料支搭。易燃易爆物品，应专库储存 分类单独存放，保持通风，用电符合防火规定。不准在工程内、库房内调配油漆、稀料。 23、结构内不准作为仓库使用，不准存放易燃、可燃材料，因施工需要进入结构内的可燃材料，要根据 工程计划限量进入并应采取可靠的防火措施。 24、氧气瓶、乙炔瓶（罐）工作间距不小于5米，两瓶同明火作业距离不小于10米。禁止在工程内使用 液化石油气“钢瓶”、乙炔发生器作业。 25、施工现场的有害材料不准在现场随意焚烧，要集中起来及时处理。 26、非经施工现场消防负责人批准，任何人不得在施工现场内住宿。 8.7CI 管理方案 施工现场CI形象应严格按照中建总公司《企业形象视觉识别规范手册（房建系统分册）》执行，严格标 志及标准组合使用规范；现场CI应与文明施工相结合，加大CI形象实施力度，强化现场文明施工管理，使 现场CI形象与建筑工程完美融合；在方案实施过程中应狠抓落实，努力做到各部门分工明确，层层严格把 关；将现场CI形象的实施根据现场施工进度的变化而逐步完善。具体详见《CI管理策划》。 8.8 降低成本措施 8.8.1 把好材料质量的验收关 1．材料验收的基本要求 对于验收入库材料的品种、规格、数量、质量、包装、价格及成套产品都要认真检查，准确无误。在规定 的时间内，项目部专业工程师及时与监理单位联系共同验收，做好材料进场验收记录。 2．材料验收工作程序 搜集有关合同、协议及质量标准等资料；预备有准确的检测仪器；计划堆放位置及铺垫材料；安排搬运 人员及工具。材料验收前要认真核对资料，包括定货合同、供货方发票、装箱单等，规格、型号、数量及交货 日期核对；产品合格证、检测报告、安装技术说明、3C论证、长城标志等；承运单位的运单与发货时间核对， 如运输中的残损、短缺、应有运输单位的运输记录。材料必须依据有关证据进行验收，没有证据或证据不齐 全不得验收。 3．质量验收管理 质量验收包括外观质量和内在质量，外观质量以仓库验收为主，内在质量即物理化学特性，有质量证明 书，所列数据应符合标准规定，则视为合格，方可入库。没有质量证书者，凡有严格质量要求的材料，则抽样 检验，合格者再办理验收手续。供货方按合同规定附材料质量检测报告，而发货时未附材料质量检测报告， 收货方可拒付货款，并立即向供货方索取材料质量检测报告，供货方应立即补送，超过合同交货期补齐的， 即作逾期交货处理。 4．数量验收管理 1 78国家核与辐射安全监管技术研发基地建设项目 施工组织设计 由项目部材料员负责核对，计重材料一律按净重计算，计件的材料按计件数清；按体积供货者应测尺计 方；按理论换算供货者，应测尺换算计量； 标明重量或件数的标准包装，除合同规定的抽检方法和比例外， 一般根据检查情况而定。成套设备必须与主机、器件、配件、说明书、质量证明书、合格证、3C认证等配套验 收。办理入库手续。验收材料的数据、质量后，根据质量合格的实收数量，及时办理入库手续。填写“材料入 库验收单”，它是材料接送人员与库管人员划清经济责任的界限，也是下一步发票报销、记帐的重要依据。 在材料验收中如发现数量不足、规格不符、质量不合格等问题，仓库应办理材料验收记录，尽快报送项目部 专业负责人。 8.8.2 重视材料的保管工作 重视材料的保管保养工作，减少材料中间环节的损耗。即根据库内材料的性能特点，结合仓库条件合理 存放和维护保养的各项工作。基本要求是：保质、保量、保安全。做到合理堆垛、精心看护、经常检查、确保安 全。 1．合理保管 材料存储位置应按施工现场总平面图要求，统一规划、划级定位、统一分类标识。 2．精心看护 材料本身的理化性能受气候等自然因素的影响，需要项目部的材料员精心看护，根据材料的特点，合理 安排保管场所，防止或减少材料不必要的损失。做好材料的维护保养工作，坚持“预防为主，防治结合”的 原则，具体要求如下：安排适当地保管场所。根据材料的不同性能，采取不同的保管条件，尽可能适当地满 足材料性能对保管场所的要求，做好堆码铺垫，防止电器元件受潮损坏。各种保温材料的堆码要求稀疏堆码 以利通风。土建大宗材料防水、防潮、防晒，对此要用苫布进行遮挡保护。 3．注重存储条件，保证电气材料、设备的质量要求 对于温度、湿度要求较高的电气材料和设备，应做好温度、湿度的调节控制，夏季应做到防雨防潮，冬 季应做到防冻保温。项目部材料员经常检查，随时发现材料质量变化，及时采取相应的应急措施，保证材料 的质量。 4．盘活材料，提高材料的使用效益 库房材料品种较多，收发频繁。由于保管工程中的自然损耗、计量不准、二次搬运损耗等因素，可能导 致最终材料数量不准，因此加强材料的盘点，搞清实际库存量、呆滞积压量、实际应用量等情况。材料盘点 要求“三清”，即质量清、数量清、账卡清；“三有”即盈亏有原因、返工损失有报告、调整账卡有依据； “四对口”即账、卡、物、资金对口交圈。 5．材料的发放 促进材料的节约和合理使用是材料发放的基本要求。发放材料的原则是；凭证发放，急用先发，有序发 放。要按质、按量、手续齐全，有计划发放材料，确保施工生产的需要，严格出入库手续，实行限额领料，防止 材料的不合理使用。 6．退料与回收 退料是指工程竣工后剩余的或已领未使用且符合质量要求完整的材料，经过材料员检查、核实质量与 数量，办理退料手续，并冲减原领料单据，以降低成本，做到材料的合理使用。回收是指施工过程中剩余的 边角余料，可回收以后使用，在办理入库手续时，不冲减原领料单据，做好材料的回收是项目部一项重要的 工作内容，它可以节约有效资金，提高项目部的经济效益。 7．对施工材料的发放，实行限额领料单制 限额领料单是分部分项工程按相应的施工材料消耗定额计算而得。它是施工任务书或施工承包合同的 附件之一，也是定额供料的凭证，材料核算、成本核算的依据。 8.8.3 各专业降低成本措施 1 79国家核与辐射安全监管技术研发基地建设项目 施工组织设计 1．土建专业 （1）认真会审图纸，制定合理施工方案，技术交底，明确质量标准，减少返工浪费。 （2）对钢筋尽可能按设计图纸尺寸定货供料，节省钢材和加工费用。如：直螺纹连接、箍筋闪光对焊等 措施。 （3）鼓励施工中提出的合理化建议，采用小流水段施工方法和模板快拆体系，加快进度，节省材料。 （4）提高混凝土浇筑质量及平整度，节省抹面材料。采用混凝土双掺技术和抹灰砂浆掺增稠粉方法，可 大量节省水泥，同时提高施工质量。 （5）利用钢材短小料制作各种预埋件、支撑马凳等。 （6）加强施工质量管理，达到一次验收合格，尤其是清水混凝土墙面，减少二次修补。 （7）施工人员要认真审查图纸，发现问题及时与甲方、设计人员商量，避免出现二次加工，积极提出合 理化建议，做到省时、省力、省材料。 （8）对施工中出现的设计变更或材料代用，及时办理手续，以免事过境迁，发生漏算或补签困难。 2．暖通专业 （1）风管连接采用法兰连接，此技术加工方便，省时加工速度快，安装省时省工，在管道密封控制方面 更为有利。自动化程度较高的机械加工，更能够大大缩短风管的制作周期，提高风管加工质量，为保质保量 完成风管系统的制作安装提供可靠的保证。 （2）推行管道标准化吊架工艺，采用工厂化加工，简化现场操作，消除质量通病，加快施工进度。 （3）施工前绘制出施工管线综合布置图和施工节点做法图，合理布置各种的位置及管线的位置及标高， 避免管线安装位置的冲突造成的返工及材料浪费。 （4）根据施工进度计划，制定设备、材料进场、使用计划、分期、分批进料，使材料不积压，并限额领料， 完活退料；同时套材下料，做到长料不短用，优料不少用。 （5）材料采购进行多家比较，选择质优价廉的产品，以降低工程成本。 （6）本工程实施样板间开路，先做出样板间，经鉴定合格后再推广施工，避免返工造成的损失。 （7）组织均衡生产，采用流水施工，做到不窝工，不误工。 （8）合理使用机具设备，用完及时退回，节约台班费。 （9）根据施工进度合理安排劳力，避免窝工现象。 （10）精心施工，加强过程管理，严格控制各专业质量控制环节、控制点，确保工程质量；杜绝因质量问 题而出现返工，力求工程在实际施工中一次合格率真正达到100%。 3．电气工程 （1）合理组织施工减少资源（人力、材料、机械）的浪费，以降低费用、缩短工期； （2）密切配合土建施工，在基坑施工中，及时敷设接地母线、接地极，减少土方的运输，节约人工费。 （3）在结构钢管预埋阶段，应综合利用吊装机械，减少钢管的吊装次数，节约机械台班费。 （4）合理装拆木套箱（配电箱预留洞用），加速木套箱的周转，注意木套箱使用后的维护，选择合适的脱 模剂，以提高木套箱周转次数，节约木材和钢材。 （5）安装灯具时，合理确定外脚手架的搭设形式及支撑体系，减少脚手架及支撑用的钢管及扣件； （6）在配电箱、电缆桥架预留洞时，应认真了解施工图纸的要求，在保证配电箱体、电缆桥架正常安装 的前提下，预留洞尺寸不宜太大，以节约水泥。 （7）防雷引下线、均压环安装时，应采用先进的钢筋焊接技术以节约钢筋； （8）电缆桥架、插接母线安装时，应采用预制拼装、整体安装的方法，以节约人工费、机械费。 （9）在施工过程中，应量材使用。尽量先使用短钢管（短薄壁管）、短铜导线，做到物尽其用，降低材料的 消耗。 （10）配电柜（配电箱）、接线盒（灯头盒）内甩下的铜导线长度应适宜，尽量减少不必要的浪费； 1 80国家核与辐射安全监管技术研发基地建设项目 施工组织设计 （11）施工人员应认真熟悉电气施工图纸，敷设电气管路应尽量走近路，并准确预留管路的长度。 （12）竣工验收前，应注意成品保护，避免开关、插座和灯具表面的污染，减少返工。 （13）电气材料的堆放应尽量靠近使用地点，减少或避免二次搬运，并考虑到运输及卸料方便。 （14）在布置临时设施时，应尽可能利用原有的房屋或已完工建筑内的电气照明装置。 9.施工总平面布置图 1、1#楼土方开挖、2#楼基坑支护阶段施工阶段平面布置 一区土方开挖采取小开挖模式，先用4台日历330挖掘机进行土方开挖，从西侧向东开挖，2#实验楼及 综合业务楼选用2台R-618旋挖机完成止水帷幕施工施工，止水帷幕施工完成进行土钉墙锚杆施工，管廊、 动力中心基坑支护、土方开挖本阶段进行二次进场，根据施工安排首先完成动力中心。 施工现场北侧采用20厚C20混凝土浇筑路面，内配双向6@200的圆钢，A区西侧南北道路采用钢板路 面，钢板厚度为1.5mm，基础采用2:8灰土300mm，20mm碎石，上铺中砂找平。A区与B区、B区与C区中间道 理采用钢板路面。 1#楼南侧及2#楼西侧采用混凝土预制路面，预制块材按照CI手册标准进行预制。 2、第一阶段主体结构施工平面布置 1#实验楼结构施工阶段安装2台塔吊， 1#塔吊主要负责的1#楼A区、B区的材料垂直运输，1#塔吊其 型号为T6015，臂长60m,端头吊重1.5T, 2#塔吊主要负责的1#楼B区、C区的材料垂直运输，2#塔吊其型号 为T6015，臂长60m,端头吊重1.5T主要负责B区、C区混凝土结构期间材料的垂直运输； 1#实验楼混凝土结构施工期间材料的供应需要，在B区北部位设置一个材料加工与材料堆放场地，作 为1号、2#塔吊的供料场。 2#实验楼及综合业务楼土方开挖先用4台日历330挖掘机进行土方开挖，从北侧向南、由南向北两个 方向退挖，出土坡道设置在中间，最后坡道从西向东开挖，锚杆护坡随着土方开挖进行跟进，确保边坡的安 全稳定。 施工现场周边配备1台混凝土地泵HBT60混凝土地泵，一台汽车泵来满足混凝土的浇筑工作。 3、第一阶段装饰装修平面布置 本阶段1#实验楼混凝土结构施工阶段安装3台物料提升机，1#物料提升机堆放在A区西侧，2#物料提 升机布置在B区西边靠南侧，3#物料提升机布置在C区西边靠南侧，1#实验楼装修材料堆放在物料提升机 周边。 II区2#实验楼及综合业务楼地下结构施工阶段2台塔吊负责材料的垂直运输，两台塔吊均为1#实验 楼拆卸塔吊，移至2#实验楼南侧、北侧，塔吊型号为TC6015，臂长60m，端头吊重1.5T，主要负责2#实验楼 及综合业务楼的材料垂直运输工作， 材料供应场地设置在现场2#实验楼及综合业务楼的西侧。施工现场周 边配备1台混凝土地泵HBT60混凝土地泵，一台汽车泵来满足混凝土的浇筑工作。 4、第二阶段主体结构现场施工平面布置 1#实验楼开始二次结构及装饰装修施工，物料提升机位置不变，I区的钢结构小型加工场、组拼车间位 置不变，钢结构安装采用3台50吨汽车吊进行吊装钢结构构件，钢结构安装顺序由北向南依次安装，钢构 件堆场设置在主体结构内，1#汽车吊有单独的钢构件堆场为其供料，2#、3#汽车吊有共用一个钢构件堆场， 钢构件堆场随着钢结构安装向前推移布置。 2#楼3#塔吊、4#塔吊在本施工阶段位置及型号不变，2#实验楼及综合业务楼西侧材料加工厂位置不变， 施工现场周边配备1台混凝土地泵HBT60混凝土地泵来满足混凝土的浇筑工作。 1 81国家核与辐射安全监管技术研发基地建设项目 施工组织设计 5、第二阶段主体结构现场施工平面布置 二次结构施工阶段2#实验楼及综合业务楼设置2台SCD200/200 施工电梯，施工电梯、主要布置在2# 实验楼及综合业务楼的西侧，1#外用电梯主要负责北塔楼材料、人员的垂直运输，2#施工电梯主要负责南塔 楼的材料人员的垂直运输，所有装修材料堆场布置在其垂直运输设备周边。 III区动力中心门、管廊结构施工采用一台25T汽车吊作为材料的垂直运输设备，结构材料加工场地布 置在3#动力中心南侧及西侧，混凝土浇筑选用一台汽车泵。本阶段现场平面布置。 10.附图 附图一：施工阶段平面布置图 附图二：施工阶段现场临电布置图 附图三：施工阶段现场临水布置图 附图四：施工总进度计划横道图 附图五：Ⅰ、Ⅲ段主体结构现场平面布置图 附图六：第Ⅱ段主体结构现场平面布置图 附图七：第Ⅱ段装修阶段现场平面布置图 附图八：劳动力进度计划表 1 82
