夜雨聆风很多人在分析 PDOS 时，最常见的一句话是：
“两个轨道在同一能量位置出现峰重叠，说明轨道杂化增强。”
这句话听起来很专业。
但问题是，它不一定对。
PDOS 峰重叠，确实可能意味着轨道之间存在相互作用；但如果只凭“两个峰看起来重叠”，就直接写“轨道杂化增强”“成键作用增强”“吸附更稳定”，这个逻辑其实很容易站不住。
因为 PDOS 峰重叠，不等于轨道杂化一定增强。
先说结论
PDOS 能告诉你：
某些原子、某些轨道在不同能量范围内对电子态的贡献。
但它不能单独证明：
两个轨道一定发生强杂化； 成键一定增强； 吸附一定更稳定； 电荷转移一定更明显； 催化活性一定提高。
所以，PDOS 是很重要的电子结构证据，但它不是一句“峰重叠”就能解释完的图。
更准确地说：
PDOS 可以辅助判断轨道相互作用，但不能只靠峰的位置相似来下结论。
第一个问题：峰重叠，可能只是“能量接近”
两个 PDOS 峰出现在相近能量位置，说明什么？
最直接的意思只是：
这两个轨道在这个能量区间都有态密度贡献。
这不等于它们一定发生了强杂化。
就像两个人同时出现在一个房间里，不代表他们一定关系很好。轨道峰出现在同一能量范围，也不代表它们一定强烈相互作用。
真正的轨道杂化，至少应该体现出：
轨道态在能量上发生耦合； 吸附前后峰形或峰位发生变化； 关键轨道在费米能级附近产生新的电子态； 吸附物轨道展宽、移动或分裂； 催化剂轨道与吸附物轨道之间形成更明显的相互作用。
如果只是“两个峰刚好在同一位置”，证据还不够。
第二个问题：你比较的是吸附前后，还是两个不同体系？
PDOS 分析一定要有比较对象。
很多人只拿一张吸附后的 PDOS 图，然后看到金属 d 轨道和吸附物 p 轨道有峰重叠，就说发生杂化。
这个写法太弱。
因为你没有回答一个关键问题：
吸附前这些轨道是什么样？吸附后到底变了什么？
如果没有吸附前后的对比，就很难判断这个“重叠”是不是由吸附引起的。
更合理的分析方式是：
先看吸附前催化剂的电子结构； 再看吸附物自由态或吸附后的轨道变化； 比较吸附前后峰位、峰宽、峰强和费米能级附近态密度； 再判断轨道相互作用是否增强。
也就是说，PDOS 不是用来“看图说话”的，而是用来回答：
吸附或结构调控之后，电子态到底发生了什么变化？
没有对比，就没有趋势。没有趋势，就很难支撑机理。
第三个问题：峰重叠不一定等于成键增强
这是很多论文里最容易写过头的地方。
PDOS 峰重叠，最多说明轨道在某个能量范围内存在共同贡献。但成键增强，还需要更具体的证据。
为什么？
因为 PDOS 本身不能直接告诉你这个相互作用到底是：
成键态； 反键态； 非键态； 还是仅仅局域态贡献。
尤其是过渡金属体系，d 轨道本来就复杂。你看到一个 d-p 峰重叠，并不能马上说明“金属d 轨道和吸附物 p 轨道形成强成键作用”。
如果要讨论成键强弱，最好结合：
- COHP / COOP
分析； 差分电荷密度； - Bader
电荷； 吸附能； 键长变化； 关键中间体自由能。
PDOS 可以告诉你“可能有轨道相互作用”，但如果要说“成键增强”，证据链要更完整。
一句话：
PDOS 适合提示相互作用，COHP 更适合讨论成键/反键贡献。
第四个问题：费米能级附近的态更值得关注
看 PDOS 时，不是所有峰都同样重要。
很多人看到远离费米能级的峰重叠，也会直接拿来解释催化活性。这个做法要谨慎。
对于电催化体系来说，更值得关注的是：
费米能级附近的电子态。
因为这些态更可能参与电子转移、吸附活化和反应过程。
如果某个结构调控之后，活性位点在费米能级附近的 d 态密度发生明显变化，或者吸附物相关轨道在费米能级附近出现新的贡献，这往往比远离费米能级的峰重叠更有解释价值。
当然，这也不能简单写成：
费米能级附近态密度越高，活性一定越好。
这也是过度简化。
更稳妥的逻辑是：
费米能级附近电子态的变化，可能影响活性位点与反应中间体之间的电子耦合，从而调节吸附强度和反应自由能。
这样写会更专业，也更不容易被质疑。
第五个问题：峰强变化，不一定代表贡献增强
有时候我们会看到某个 PDOS 峰变高了，于是写：
“该轨道贡献增强。”
这也要小心。
PDOS 峰高受很多因素影响，比如：
展宽参数； 投影方式； 能量区间； 归一化方式； 原子数目； 计算模型大小； 是否进行了平滑处理。
所以，单纯比较峰高并不总是可靠。
如果要比较不同体系的 PDOS，最好保证：
计算参数一致； 投影对象一致； 能量对齐方式一致； 图的展宽方式一致； 比较的是相同类型的原子和轨道； 不要拿不同尺寸模型的总 DOS 直接硬比。
否则你看到的“峰增强”，可能只是画图方式造成的差异，而不是物理本质变化。
那 PDOS 到底应该怎么看？

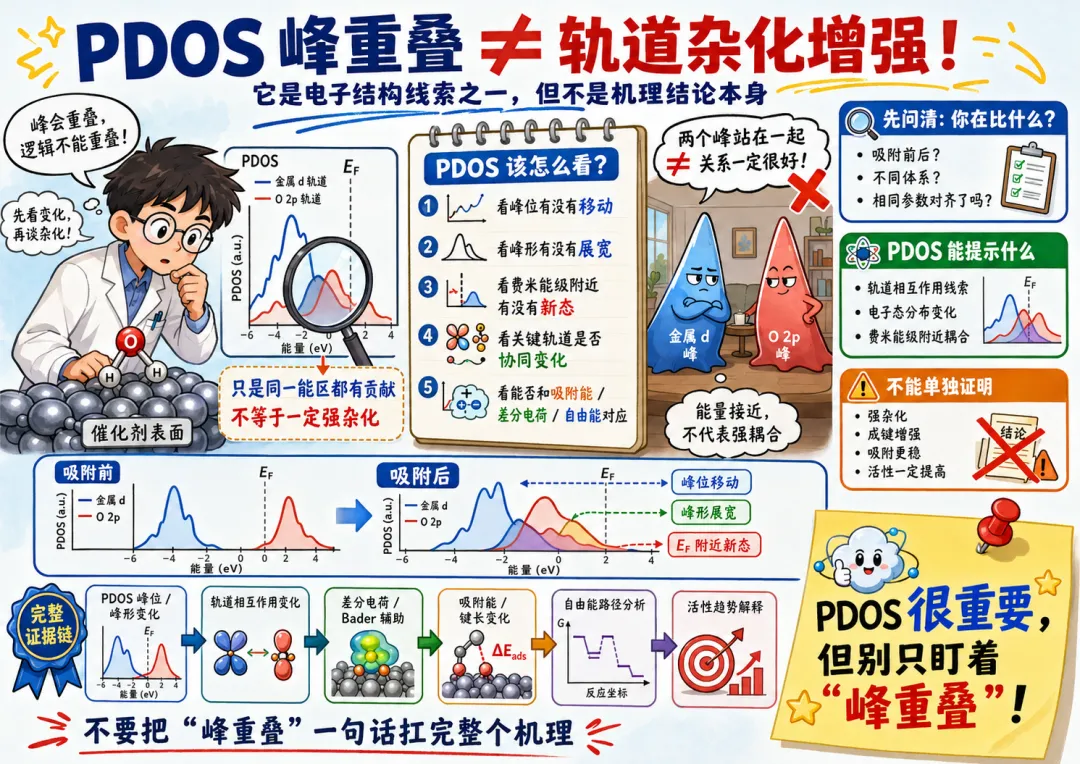

我建议不要只盯着“有没有峰重叠”，而是看 5 件事。
第一，看峰位有没有移动。
如果吸附后吸附物轨道明显移动，说明它与表面发生了相互作用。
第二，看峰形有没有展宽。
自由分子的轨道通常比较离散，吸附后如果峰展宽，往往说明它和催化剂电子态发生耦合。
第三，看费米能级附近有没有新态。
这和电子转移、反应活化、导电性变化更相关。
第四，看关键轨道之间有没有对应关系。
比如金属 d 轨道和 O 2p、C 2p、H 1s 等吸附物轨道是否在关键能区出现关联变化。
第五，看这些变化能不能和吸附能、差分电荷、Bader、自由能图对应起来。
如果 PDOS 说轨道相互作用增强，但吸附能、键长、差分电荷都没有对应变化，那这个解释就要谨慎。
更推荐的写法是什么？
不建议这样写：
PDOS 中金属 d 轨道和 O 2p 轨道峰重叠，说明轨道杂化增强，因此催化活性提高。
这个逻辑太快了。
可以改成：
PDOS 结果显示，吸附后金属 d 轨道与吸附物 O 2p 轨道在费米能级附近出现明显电子态耦合，同时吸附物相关峰发生展宽和位移，说明二者之间存在较强轨道相互作用。结合差分电荷密度和吸附能结果，可以进一步说明该相互作用有助于调节关键中间体吸附强度，从而影响反应自由能路径。
这段话更稳。
它不是把“峰重叠”直接等同于“活性提高”，而是形成了一条逻辑链：
PDOS 峰位 / 峰形变化
→ 轨道相互作用变化
→ 界面电子结构调控
→ 中间体吸附强度改变
→ 反应自由能路径优化
→ 催化活性趋势解释
这才是比较完整的理论计算分析。
最后总结一下
PDOS 峰重叠，不一定说明轨道杂化增强。
它只能说明：
在某个能量范围内，不同原子或轨道对电子态都有贡献。
至于是不是强杂化、是不是成键增强、是不是能解释催化活性，还需要看吸附前后对比、峰位移动、峰形展宽、费米能级附近态密度变化，以及它能不能和差分电荷、Bader、吸附能、自由能图对应起来。
所以以后看 PDOS，不要只写一句“峰重叠说明杂化增强”。
先问自己三个问题：
这个重叠是吸附或调控后才出现的吗？ 峰位、峰宽、费米能级附近态密度有没有真实变化？ 这个变化能不能解释关键中间体吸附或反应路径？
如果这三个问题回答不清楚，PDOS 图再漂亮，也很难支撑一个可靠机理。
PDOS 不是装饰图。它真正的价值，是帮你看清楚：活性位点和反应中间体之间，到底有没有发生有意义的电子结构耦合。
如果你现在也在做电催化、掺杂、缺陷、异质结、双金属、单原子或吸附体系的理论计算，但不确定 PDOS、差分电荷、Bader 电荷、吸附能和自由能图之间怎么串成一套有说服力的机理分析，可以把你的材料体系、反应类型、已有计算结果和想证明的问题整理出来。
我可以帮你判断：哪些图能支撑结论，哪些解释写得太满，哪些计算还需要补，避免最后图画了一堆，却还是说不清真正的催化机制。
