如下图，想要在箭头所示的面上，绘制与侧面孔一样的草图，可以用派生草图

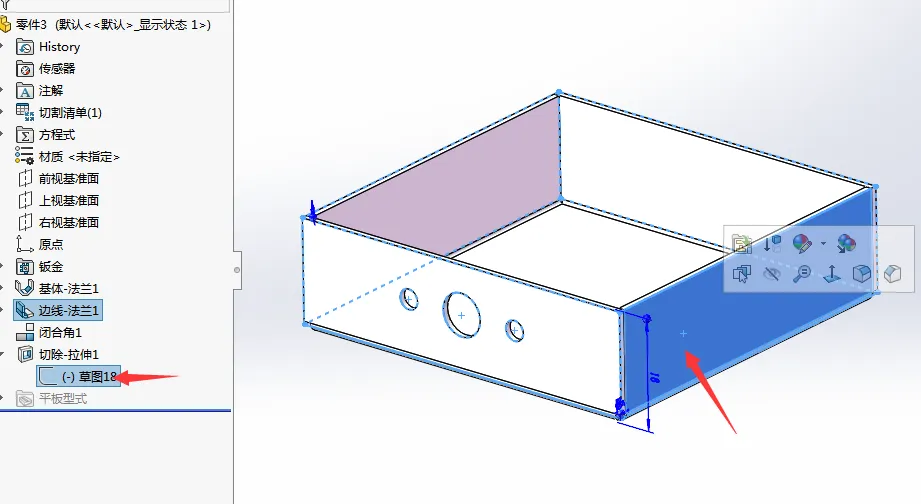

按住ctrl选择草图及侧面

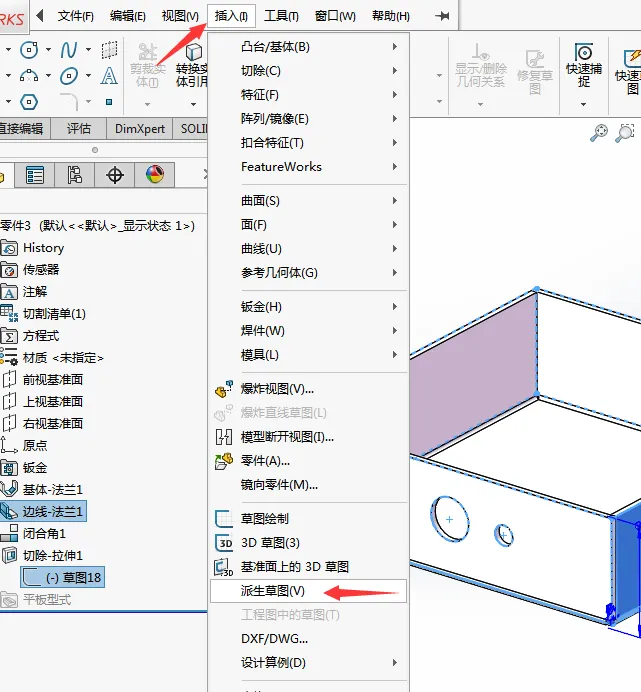

点击插入派生草图

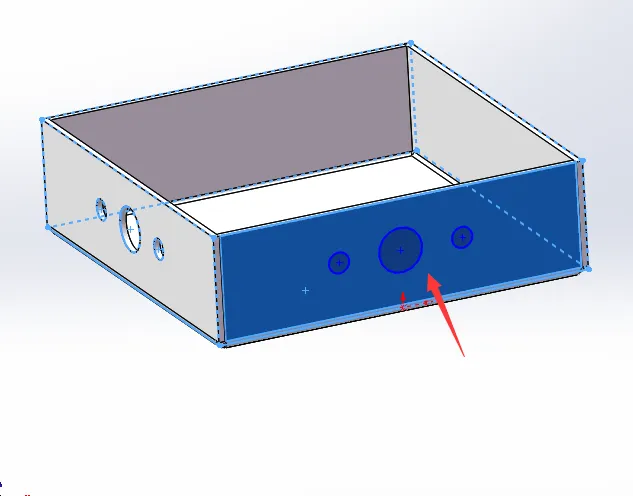

草图就派生到下图所示的面上，也可以标注尺寸
点击草图，点击拉伸切除
生成下图
免责声明：本文系网络转载，版权归原作者所有。如涉及版权，请联系删除！文中内容仅代表作者个人观点，转载不同于本平台认同或者持有相同观点。
申请加入机械工程师微信群！

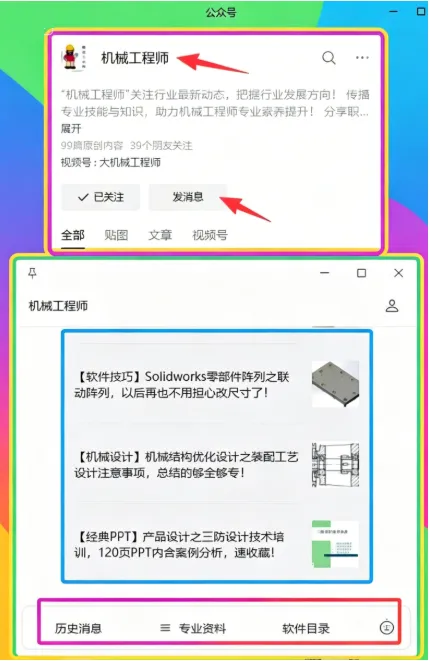

进入公众号底部菜单栏
