Nature子刊终于厘清:卸载还在响?不是相变,是孪晶在动!

原文题目：On the origin of acoustic emission in the stress-induced martensite regime of shape memory alloys

应力诱导马氏体阶段形状记忆合金声发射来源的机理解析

作者：C. Lauhoff, A. Weidner, R. Lehnert 等

单位：德国卡塞尔大学材料工程研究所/ 德国弗莱贝格工业大学材料与力学研究所 / 德国慕尼黑大学地球与环境科学系 / 英国卢瑟福-阿普尔顿实验室 ISIS 中子散裂源 / 捷克科学院热力学研究所

期刊名称：Nature Communications

DOI号：10.1038/s41467-026-73946-9

发表时间：20260605

影响因子：18.1

本文涉及的测试：光学显微镜；中子衍射；声发射试验（AE）

形状记忆合金的超弹性本质上依赖应力诱导马氏体转变及其可逆回复，但真正把材料机理讲透时，麻烦往往出现在加载和卸载路径不完全对称的地方。作者注意到一个很具体的问题：在应力诱导马氏体已经形成、却尚未进入逆相变平台之前，卸载过程（即应力减小、应变恢复的过程）中仍然会持续出现声发射信号。这些信号究竟来自逆相变、位错活动，还是马氏体内部的其他重排？

这篇论文围绕的就是这个问题。作者选用<001> 取向 Co-Ni-Ga 单晶，通过原位光学显微镜、中子衍射和声发射联用，在同一条超弹循环中同时跟踪马氏体形貌、变体体积分数变化和声学响应。最后，论文把卸载马氏体阶段 AE 信号的来源指向孪晶界运动，也就是马氏体变体重取向过程。

对这类问题而言，单独看AE 远远不够，因为 AE 是高时间分辨率但低直接性的信号；只有把它和原位观察、中子衍射这样的结构证据拼在一起，才能真正把“听到信号”变成“说清来源”。

图1 超弹压缩循环与原位光学显微观察。该图展示应力—应变滞回及马氏体板条在加载/卸载中的出现与消退，用于交代 AE 问题发生的具体力学阶段。

第一，本文明确“现象—结构—信号”三段式证据链：光学显微镜先交代超弹回线和马氏体板条形貌，中子衍射负责确认变体分数变化，AE 再回到时间轴上完成信号归因。

第二，本文将此前多归因于微小区域逆相变起始、或被阈值法AE测试忽略的低能连续信号，明确溯源为孪晶界运动驱动的变体重取向。

如果课题也需要判断相变材料中某类声学信号到底来自哪一种微观运动，科学指南针可对应提供光学显微镜、AE和中子衍射服务，用“形貌观察—体相分数变化—时间分辨信号”三类证据交叉定位微观机制。

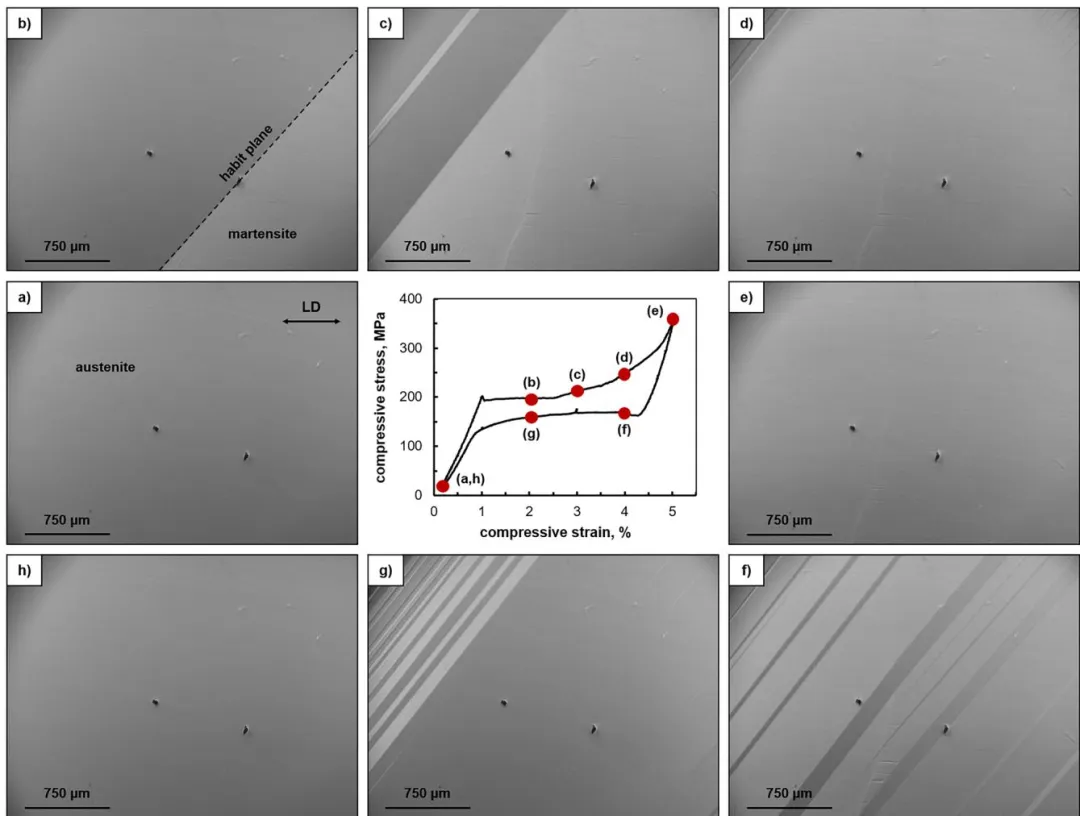

图1 先交代了问题出现的具体位置：在马氏体已经形成、但尚未进入逆相变平台之前，卸载过程中仍持续出现值得追问的微观活动。图1 的超弹回线和原位光学显微图显示，加载时会形成清晰的马氏体板条，卸载后又逐步消退，整体具有完整的应变回复能力。重要的是，这组光学结果只能证明惯习面在运动，却不能直接区分马氏体内部两个变体的比例是否还在变化。也正因为这一点，作者才需要引入更能看清体相变体分数变化的中子衍射。

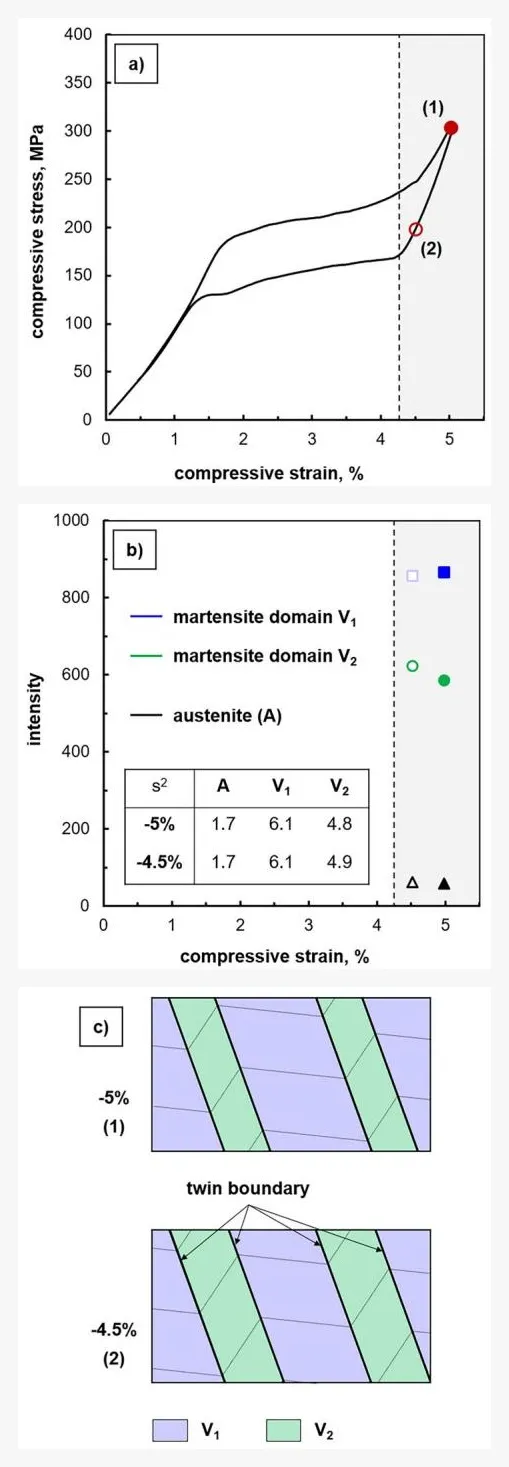

图2 给出了决定性证据：在 −5% 到 −4.5% 的卸载过程中，马氏体两个变体的衍射强度比例发生变化，说明体系还在继续通过孪晶界运动演化。中子衍射结果显示，最大压缩应变下V₁是占优变体；当试样从−5% 卸载到 −4.5% 时，V₂/V₁的强度比由0.68 升到 0.73。这个变化说明材料在卸载马氏体区继续发生变体重排：一个变体长大，另一个缩小。论文正是借助这组体相衍射证据，把“卸载区仍有结构演化”这件事坐实了。

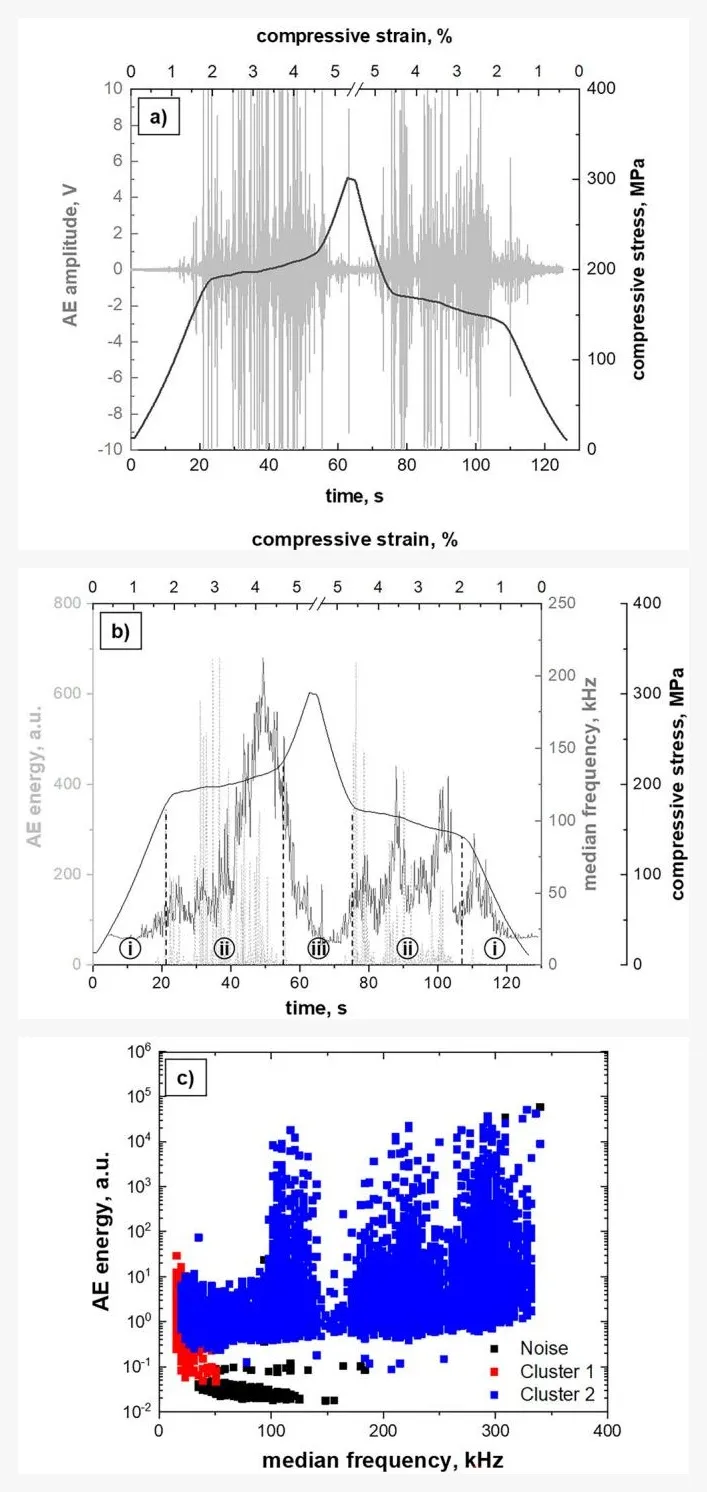

图3 则把这一结构演化和 AE 信号一一对上：卸载马氏体阶段持续出现的主要是低能、低中值频率的连续活动。AE 数据流、能量/频率演化和聚类结果共同表明，Cluster 2 对应的是前向和反向马氏体相变平台上的高能事件，而 Cluster 1 在整个循环中都存在，并在马氏体加载/卸载区持续累积。结合图 2 的中子衍射证据，作者把卸载马氏体区这部分 Cluster 1信号归因到孪晶界运动，而不是简单归到逆相变或随机噪声中。这一步把AE 从“有信号”推进到了“知道这是谁发出的信号”。

这篇论文让三种方法各自回答自己最擅长的问题。光学显微镜负责告诉读者马氏体板条和惯习面在什么时候出现、什么时候消退；中子衍射负责确认卸载区到底有没有变体体积分数变化；声发射负责以微秒级时间分辨率把这些结构过程投影到完整循环上。三者拼在一起，才把卸载马氏体阶段AE 来源这个问题真正解释清楚。

这篇论文围绕Co-Ni-Ga 单晶超弹循环中的一个关键细节展开：为什么在应力诱导马氏体卸载阶段，材料还会持续释放声发射信号。本文认为分信号的核心来源主要是马氏体内部孪晶界运动引起的变体重取向过程。这个结论让超弹形状记忆合金卸载路径上的微观演化有了更明确的结构解释。

从本文的方法链条看，科学指南针可对应提供光学显微镜、声发射试验（AE）和中子衍射服务。本文验证了这三类测试联用的价值：只有同时看到板条形貌、确认变体体积分数变化，并把这些变化映射回时间分辨声学信号，才能把“检测到 AE”升级为“准确说明 AE 来自哪一种微观运动”的可靠结论。

目前，科学指南针正在开展金属材料领域专项推广活动，围绕增材制造、高温合金、钛合金、铝镁合金、先进钢铁、高熵合金、腐蚀与表面工程等研究方向，系统整合材料表征与机理研究能力，重点服务材料设计、组织演化、失效分析、服役评价及高水平论文支撑等科研场景。

科学指南针基于科研问题导向，可提供“制样—表征—机理分析—结果交付”一体化解决方案，覆盖形貌结构分析、原位/操作态表征、力学性能测试、腐蚀评价、热模拟等关键研究环节。依托丰富的项目经验、跨平台测试资源和专业顾问团队支持，帮助科研人员更高效地匹配技术路线、解析关键科学问题并提升研究产出质量。

【服务优势】

👉多技术联用：覆盖结构、成分、组织与性能多维度表征需求

👉方案定制：根据材料体系、研究目标与论文机制设计测试组合

👉工程师支持：协助测试方案设计、数据获取与结果沟通

👉多适用方向：高强钢、马氏体钢、先进合金、结构材料、热处理工艺优化、服役性能评价等
