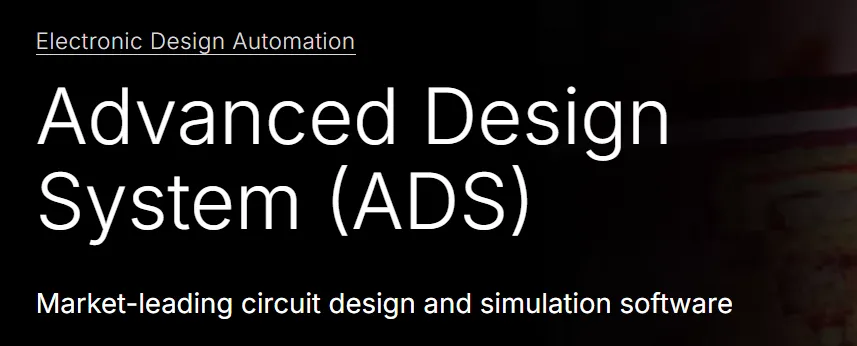

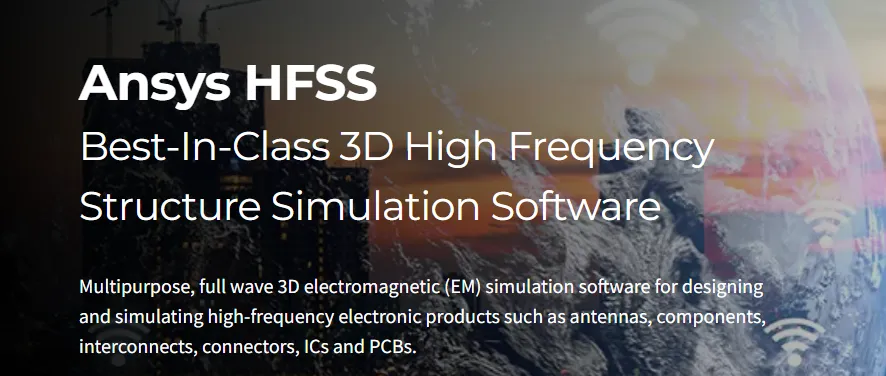

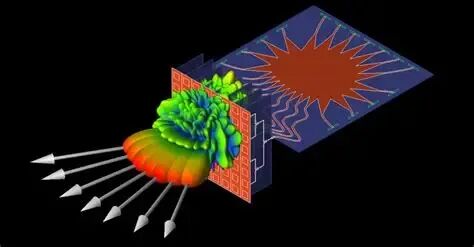

做射频仿真要选择什么样的电脑配置?电磁仿真是射频工程师的核心工作环节,从无源器件设计、天线研发、车载雷达仿真到高速 PCB 信号 / 电源完整性分析,都离不开专业电磁仿真工具。行业主流软件分为两大阵营:Ansys HFSS、CST Studio Suite 三维全波电磁仿真软件,Keysight ADS 射频电路与平面电磁一体化平台。 HFSS 基于FEM 有限元频域隐式求解器,求解精度高,适配滤波器、腔体、相控阵天线、PCB SI/PI 仿真;CST 搭载 FDTD 时域显式、FIT 频域、MLFMM 多层快速多极子多求解器,电大尺寸、超宽带、周期阵列并行效率极强;ADS 以射频电路、谐波平衡系统仿真为基础,内置 Momentum 平面 2.5D 电磁、EMPro 三维电磁求解器,覆盖匹配电路、多层射频版图、小型三维器件仿真。 随着 5G/6G 毫米波、百单元级相控阵、整车载体 RCS、多物理场耦合仿真普及,模型网格、求解自由度指数级上涨,老旧设备频繁出现内存溢出、网格剖分超时、求解中途崩溃、IO 读写卡顿等问题。 今天我们一起结合 Ansys、达索 CST、是德 Keysight 官方硬件规范和工程实践总结,详细分析一下电磁仿真对 CPU、内存、显卡、存储四大硬件底层需求,按照入门、工程师日常、企业重度仿真、HPC 集群四档给出可落地的电脑配置,帮射频从业者避开硬件选型误区。 No.1 、三款主流仿真软件官方硬件底层需求差异 (一)Ansys HFSS(FEM 频域隐式求解) 核心瓶颈:稀疏矩阵求逆,硬件优先级:内存容量>内存带宽>CPU 单核主频>CPU 核心数>NVIDIA GPU CPU 网格自适应剖分、单频点迭代高度依赖单核高主频;参数扫描、多设计点、Mesh Fusion 网格融合支持多核并行,但隐式算法并行上限低,盲目堆砌低主频多核收益微弱。行业实测:同预算高主频桌面 CPU 跑单模型,速度比低频多核心服务器 CPU 快 20% 以上;优先全核主频≥4.0GHz、大三级缓存处理器(≥36MB L3)。 HFSS 2026 R1 新增 cuDSS GPU 频域加速(Beta),仅加速频率扫描,网格剖分、矩阵主求解仍由 CPU 完成,常规工程加速比 2~3 倍,大型阵列可至 4 倍,但无法替代大内存与高主频 CPUAnsys。 内存(整机第一优先级) 模型求解内存占用约为工程文件体积的 15~20 倍,内存不足触发核外磁盘交换,求解速度下降数十倍。 工程实测门槛:单通道滤波器 32GB 起步,8~32 单元小型相控阵 64~128GB,64 单元以上毫米波阵列、整机 SI 仿真必须 256GB 及以上;千万级自由度、256 单元阵列建议 512GB~1TB ECC 内存。 显卡 仅支持NVIDIA CUDA 显卡,AMD 显卡无 HFSS 加速驱动,仅能做模型预览;消费级 RTX 满足常规可视化,超大阵列多场图后处理、GPU 频域加速推荐专业 RTX Ada 系列;显存最低 12GB,大型仿真 24GB 起步Ansys。 存储 网格、场结果、自适应迭代缓存高频读写,系统 + 仿真工程必须使用 NVMe SSD;机械硬盘会产生严重 IO 阻塞,大幅拉长剖分与求解时间。 (二)CST Studio Suite(多求解器,FDTD 时域显式为主) 核心瓶颈:时域并行计算,硬件优先级:内存>CPU 多核性能 + 均衡主频>NVIDIA GPU>存储 CPU FDTD 时域显式求解并行扩展性极强,核数越多,宽带扫频、多案例批量、电大载体仿真提速越明显;频域 FIT 逻辑接近 HFSS,仍需要基础高主频,推荐兼顾多核与全核 4.0GHz 以上的处理器。达索官方建议通用工作站单 CPU 16~24 核,集群服务器每颗 CPU 搭配 64~128GB 内存Dassault S...。 内存 时域网格无自适应压缩,内存消耗远高于同尺寸 HFSS 模型;常规单天线、滤波器最低 64GB 起步,整车雷达、周期超表面、64 单元以上阵列 256GB 起;整机舰船 / 飞行器 RCS 仿真推荐 512GB~2TB ECC 内存。 显卡 CST GPU 加速模块成熟稳定,时域求解、三维场渲染、远场 RCS 计算均可硬件加速,实测大显存卡可缩短 40%~60% 求解时长;官方要求显存≥12GB,重度仿真 24GB/48GB 专业卡最优,仅 NVIDIA 显卡支持加速。 适配场景 超宽带天线、车载毫米波雷达、微波暗室、周期超表面、整车 RCS;多核、大内存、高性能 GPU 带来的性能提升幅度远高于 HFSS。 (三)Keysight ADS(电路 + Momentum/EMPro 电磁仿真) 硬件优先级:CPU 单核主频>内存>显卡,整体硬件门槛最低 CPU 谐波平衡 HB、瞬态仿真、无源匹配优化串行占比高,单核性能直接决定电路仿真速度;多核仅用于多参数批量扫描、多版图并行提取。 内存 普通射频匹配电路、单层 PCB Momentum 仿真 16GB 可用;多层高速射频板、多通道阵列版图、EMPro 小型三维结构建议 32GB 以上;多项目批量仿真推荐 64GB。 显卡 仅负责原理图、版图、简易三维模型显示,核显即可完成基础工作,无强制 GPU 求解加速需求。 二、四大核心硬件选型标准 1. CPU:平衡主频、缓存、多核,拒绝单纯堆核心 学生 / 入门:Intel i7-14 代 / AMD R9 7000 系列,16 线程起步,全核≥3.6GHz,满足小型无源、单天线、ADS 电路仿真; 工程师主力台式:单路 i9 X 系列 / AMD 线程撕裂者 PRO,24~64 线程,全核 4.0GHz+,八通道内存,兼顾 HFSS 频域、CST 时域混合开发; 企业高端单路工作站:Xeon W 系列 / 线程撕裂者 PRO 旗舰,56~96 核,超大 L3 缓存,支持 TB 级内存扩展,适配 64~128 单元阵列、毫米波雷达; 双路服务器 / 集群:双路至强可扩展 / AMD 霄龙 9005 系列,单整机 128~192 线程,ECC 原生支持,7×24 小时满载稳定运行; 避坑红线:仅堆多核、基础主频<3.0GHz 的纯数据中心服务器 CPU,跑 HFSS 单模型速度远低于高主频桌面工作站 CPU。 2. 内存:仿真生命线,容量>频率,满通道优先,长时间仿真必选 ECC 容量分级 学习 / 课程设计、单器件:32GB DDR5 双通道;贴片天线、LC 滤波器、简单 ADS 版图; 中小企业日常研发:64~128GB DDR5 四通道;8 单元以内阵列、多层 PCB、宽带天线; 重度阵列 / 电大载体:256GB~1TB ECC DDR5;64 单元以上相控阵、整车雷达、多物理场耦合、SIwave 全板提取; 实验室集群节点:512GB~2TB ECC 多通道;256 单元以上阵列、整机 RCS、DDM 域分解分布式求解。 关键补充规则 通道数直接决定内存带宽,线程撕裂者、Xeon W 原生八通道,带宽>300GB/s,矩阵求解效率提升 20%~30%; ECC 纠错内存核心作用:实时修正内存单比特错误,杜绝连续仿真中途崩溃、求解结果失真;7×24 小时跑仿真、阵列雷达项目强制 ECC,学生短期调试可使用普通 DDR5 内存。 3. 显卡:仅 NVIDIA 支持仿真加速,消费卡、专业卡场景严格区分 HFSS、CST 官方仅适配 NVIDIA CUDA 架构,AMD 显卡无任何求解加速功能,仅能做基础画面显示: 轻度办公(仅 ADS、极小 HFSS 模型):RTX 4060Ti/5060 16GB;流畅浏览三维模型、基础场云图; 三维仿真主力(CST 为主、常规 HFSS 工程):RTX 4080 Super/5080 16GB;完整开启 CST 时域 GPU 加速,大模型旋转、场切片无卡顿; 企业专业工作站:RTX A4000/A5000/A6000 Ada 专业卡(24/48GB);工业级稳定驱动、双精度浮点优化,长时间后处理无花屏、闪退,适配 HFSS 新版 cuDSS GPU 加速; 核心误区:显卡不参与核心矩阵求解,仅优化可视化与辅助加速;整机预算分配优先级:内存>CPU>显卡。 4. 分层存储架构,严禁机械硬盘存放仿真工程 系统盘:1TB PCIe4.0 NVMe SSD;安装系统、全套仿真软件,缩短软件启动、模型加载耗时; 仿真高速缓存盘:2TB~8TB 企业级 NVMe SSD;存放当前仿真工程、网格文件、场结果数据,消除高频 IO 瓶颈;大型阵列推荐 PCIe5.0 高速固态; 归档备份盘:4TB 以上企业级机械硬盘 / 磁盘阵列;存储历史工程、测试报告、图纸资料,大容量低成本,仅做存档不跑仿真; 集群配套:并行存储服务器 + 100Gbps InfiniBand 高速互联,解决多节点数据同步延迟问题。 三、分档位电脑完整配置推荐 档位一:学生 / 实习生入门机(预算 6000–10000 元) 适用场景:课程设计、单阵子天线、LC 滤波器、基础 ADS 射频电路,无大规模阵列、电大模型仿真 AMD R9 7900X / Intel i7-14700KF 16 核 24 线程,全核高主频,兼顾 HFSS 单模型与 CST 小型时域仿真,大缓存降低网格剖分耗时 满足常规无源器件、单天线仿真,主板预留插槽可后期扩容至 64GB 支持 CST 基础 GPU 时域加速,流畅查看三维场云图、远场方向图 1TB PCIe4.0 NVMe 固态 + 4TB SATA 机械硬盘 固态承载仿真工程与缓存,机械盘归档学习资料、课程工程 750W 80PLUS 金牌全模组 + 240 一体式水冷
档位二:射频工程师主力台式机(预算 1.5–3 万元,90% 中小企业通用) 适用场景:8–32 单元相控阵、宽带基站天线、多层高速射频 PCB、HFSS/CST/ADS 混合开发,日常批量扫参、参数优化 AMD 线程撕裂者 7945WX / Intel i9-14900X 24–32 线程,原生八通道内存控制器,频域、时域仿真均衡,多参数扫描并行效率大幅提升 覆盖绝大多数常规工程模型,无需频繁清理网格释放内存,可支撑过夜小型阵列仿真 完整支持 CST GPU 时域加速,毫米波阵列三维旋转、多切片场后处理无卡顿 2TB PCIe4.0 系统固态 + 4TB 高速 NVMe 缓存盘 多工程同时打开无延迟,自适应网格百万级单元高速读写 支持 7×24 小时连续仿真,主板、电源预留硬件升级空间
档位三:企业高端单路工作站(预算 4–10 万元,阵列 / 车载雷达研发专用) 适用场景:64–128 单元毫米波相控阵、车载雷达电大载体、多频点批量优化、SIwave 全板电源完整性提取、多物理场耦合仿真 线程撕裂者 PRO 7995WX 96 核 / Intel Xeon W9-3495X 超多线程 + 超大 L3 缓存,八通道 DDR5 内存,大规模参数扫描、批量阵列并行效率拉满 解决大型阵列内存溢出,可直接求解千万级自由度模型,ECC 保障连续数天仿真不报错崩溃 工业级稳定驱动,双精度计算优化,适配 HFSS 2026 R1 cuDSS GPU 加速,超大三维场后处理稳定无闪退 4TB PCIe4.0 固态系统盘 + 8TB 企业级 NVMe 缓存盘 海量网格、场数据高速读写,支持多项目、多工程师并行仿真 适配 7×24 小时不间断仿真,重载温控优秀,规避长时间满载硬件故障
档位四:双路服务器 / HPC 集群节点(预算 15 万以上,研究院、大厂射频实验室) 适用场景:256 单元以上大规模相控阵、整车飞行器 RCS、卫星载荷、DDM 域分解超大型模型分布式求解、数字孪生系统仿真 CPU:双路 Intel 第六代至强可扩展 / 双路 AMD 霄龙 9005 系列,单台整机 128–192 线程,兼顾高主频与超多并行核心; 内存:512GB–2TB ECC 多通道内存,单节点支撑百万级自由度求解,支持跨节点分布式内存扩展; 显卡:多块 RTX A6000 Ada 48GB 专业卡,支持 NVLink 互联、分布式 GPU 并行加速; 配套设备:100Gbps RDMA/InfiniBand 高速交换机、并行分布式存储阵列,拆分超大模型多节点同步计算; 核心优势:单台工作站无法承载的亿级网格模型,依靠集群 DDM 域分解求解,将数周仿真周期压缩至数天;军工、毫米波通信实验室标配方案。 四、笔记本便携仿真配置补充 轻度出差(仅 ADS、小型 HFSS 滤波器 / 单天线):ThinkPad P16 / 戴尔 Precision 7680,i9-14900HX + 64GB 内存 + RTX 3500 Ada 12GB; 中度外勤(天线现场调试、简易 CST 宽带仿真):移动端顶配 i9 + 可扩展 128GB 内存 + RTX 4090 移动版 16GB; 硬性短板提醒:笔记本散热、内存带宽存在物理上限,无法稳定支撑过夜长时间连续仿真,仅作为台式工作站外勤补充,不可替代主力台式仿真设备。 五、官方实测硬件优化小贴士,低成本大幅提升仿真速度 内存优先扩容:同等整机预算下,优先升级内存,再更换 CPU;内存不足带来的性能衰减,远大于 CPU 代际性能差距; CPU 超线程分软件设置:HFSS 频域大型模型可关闭超线程,减少内存占用、降低发热;CST 时域 FDTD 仿真全程开启超线程,最大化并行算力; 工程文件存放规范:所有仿真工程、缓存文件必须放置 NVMe 固态,禁止存放在机械硬盘,网格自适应迭代会持续高频读写硬盘,严重拖慢求解速度; 软件 GPU 适配设置:CST 求解设置内手动开启时域 GPU 加速;HFSS 2024R2 及以上版本,求解器切换为迭代矩阵求解,勾选 cuDSS GPU 加速,驱动版本≥550.54、CUDA≥12.0; 硬件迭代规划:学生入门机型优先拉满主板内存插槽上限,后期仅更换 CPU、显卡即可整机升级,无需全套更换,降低迭代成本; 系统底层优化:工作站 / 服务器优先使用 Linux 系统跑长期仿真,内存管理、后台稳定性优于 Windows;Windows 仿真时关闭后台杀毒、自动更新、多余可视化插件。 总结 射频电磁仿真硬件不存在统一万能配置,选型核心逻辑:模型规模决定内存下限、仿真算法匹配 CPU 规格、使用场景区分显卡等级。仅做基础电路匹配、小型无源器件,入门主机即可满足;深耕毫米波相控阵、整车雷达、电大载体 RCS 研发,必须配备大内存多核专业工作站,超大规模项目搭配 HPC 集群分布式求解。 #射频学堂#射频基础 #射频技术 #无线通信 #电子工程师 #车载射频
