夜雨聆风聊聊 Wi-Fi 频谱模板惨遭"破顶"和邻道泄漏调试
有一个场景射频工程师很熟悉，频谱仪上的320MHz信道的两侧"肩部"高高抬起，像一对恶魔的翅膀，稳稳地突破FCC频谱掩码的-40dBr红线的同时，工程师的额头也开始冒汗了。
"频谱肩部抬升"（Shoulder Ramping）——这是PA非线性的经典SOS信号。但到底是PA的问题、滤波器的问题、还是你频谱仪的RBW设置搞错了？
1. 频谱掩码——Wi-Fi信号的"法定车道边界"
频谱掩码（Spectral Mask）规定了Wi-Fi信号在各个频率偏移处的最大允许功率。用高速公路的类比来理解：频谱掩码就是路边的护栏——你的信号必须在指定车道内行驶，一旦撞毁护栏（带外辐射超标），就会砸伤隔壁车道的无辜车辆（邻道干扰）。
Wi-Fi 7在320MHz带宽下的频谱掩码要求（相对于信道中心频率的dBr值）：
| 频率偏移 | 功率限值 | 含义 |
|---|---|---|
| 信道内（0 ~ ±159.5 MHz） | 0 dBr | 带内信号参考基准 |
| 边界外0.5MHz（±160.5 MHz） | ≤ -20 dBr | 过渡带，信号滚降的起点 |
| 邻道（±320 MHz） | ≤ -28 dBr | 第一邻道保护 |
| 远道（±480 MHz） | ≤ -40 dBr | 远端杂散保护 |
关键理解：0 dBr是"通道内的信号功率峰值"作为参考基准，-40 dBr意味着在距离信道中心480MHz处，信号功率必须比峰值低10000倍（10^4）。这不是建议，是法规强制要求。FCC/CE认证抽测Fail一次，整批货都可能被要求召回。

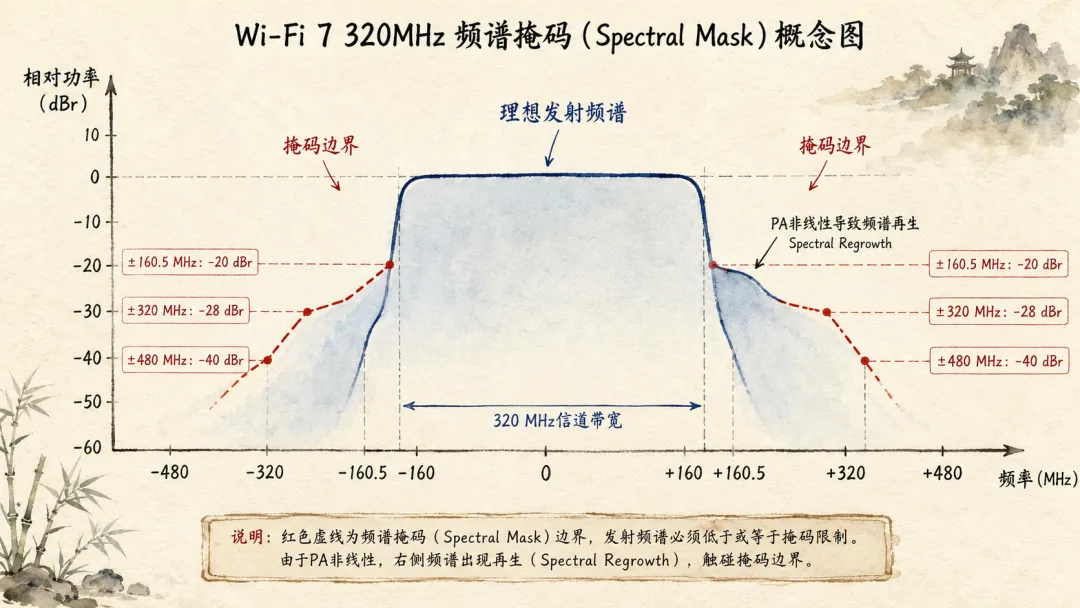

Wi-Fi 7的320MHz频谱掩码：信道内0dBr为基准，-20dBr/@边界外0.5MHz起步，远道-40dBr是最严苛的红线。
2. 为什么PA非线性是ACLR的"头号元凶"
邻道泄漏比（ACLR，Adjacent Channel Leakage Ratio）的恶化，根源在于功率放大器（PA）的三阶交调失真（IMD3）。
PA的非线性传输函数可以用多项式近似：
V_out = a_1 * V_in + a_2 * V_in^2 + a_3 * V_in^3 + ...
其中 a_1 是线性增益系数，a_2 产生二阶交调产物（通常落在带外，可用滤波器去除），而 a_3 产生的三阶交调产物正好落在相邻信道内——这就是ACLR恶化的物理根源。
在OFDM多子载波场景下，所有子载波两两之间都会互相产生三阶交调（IMD3）。信道越宽、子载波越多、PA的非线性越强，这个"交调噪声地板"就越高。直观表现就是频谱仪上看到的信道两侧的"肩部抬升"——像人的肩膀从身体两侧微微抬起，越来越高，最终冲破频谱掩码的边界。
Wi-Fi 7在320MHz超宽带下的特殊挑战：带宽翻倍但掩码的绝对频率偏移没有同比缩放。-40dBr点距信道中心480MHz，只有160MHz的滤波过渡带——留给模拟滤波器的滚降空间极其狭窄。

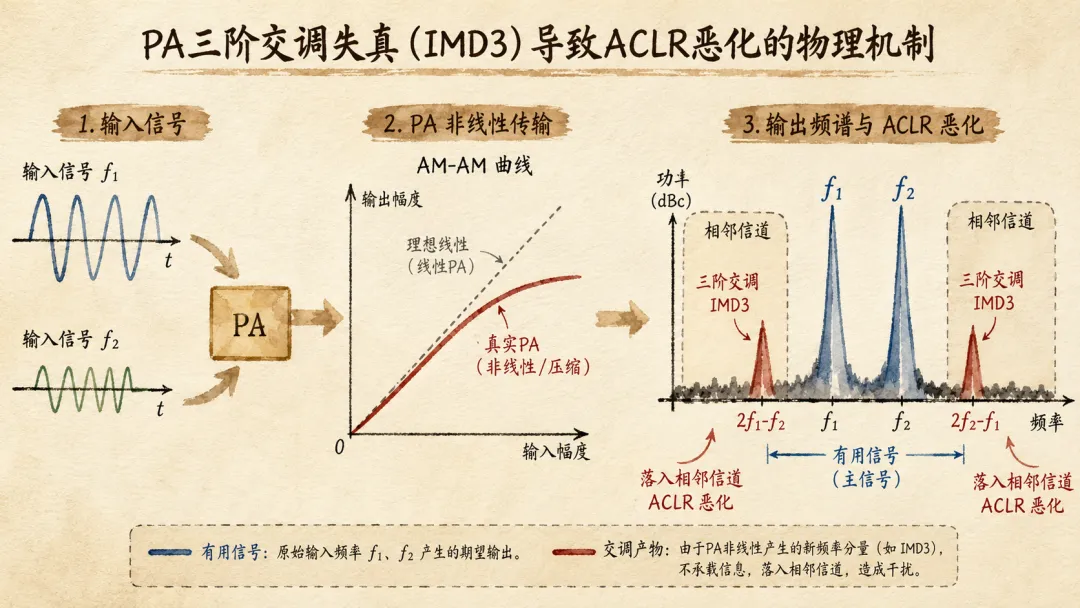

PA非线性的三阶交调IMD3产生"肩部抬升"效应：所有OFDM子载波互相交调，在邻道内形成宽带噪声地板。
3. 三步ACLR排查法——从仪表到PA到滤波器

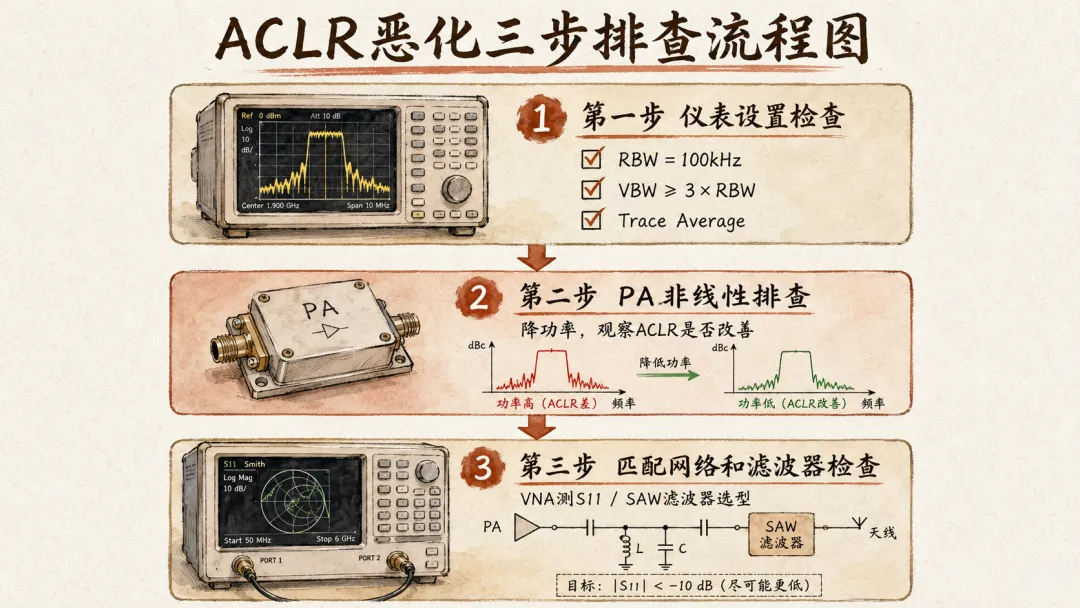

ACLR排查SOP：第一步确认频谱仪RBW/VBW设置无误，第二步降低功率观察ACLR变化区分PA问题，第三步检查匹配网络S11和滤波器选型。
第一步：确认不是仪表的问题。
频谱仪的RBW/VBW设置错误是最常见的"假Fail"来源：
- RBW应设置为100kHz（IEEE 802.11be标准规定）
- VBW建议 >= 3倍RBW，确保包络检波不失真
- 使用Trace Average（至少10次平均）而非Max Hold——单次Max Hold会抓到随机噪声尖峰，误判为Fail
- 确认频谱仪的Reference Level没有让ADC自身进入压缩（信号顶部不应被削平）
第二步：排查PA非线性。
逐步降低发射功率（每次1-2dB步进），观察ACLR的变化趋势：
- 如果降低3dB功率后ACLR改善超过6dB → PA确实工作在压缩区，需要增加Power Backoff（功率回退）
- 如果降低功率后ACLR改善不明显（< 2dB）→ 问题不在PA本身，继续往下排查
另一个关键检查点：PA供电的LDO噪声。PA是非线性器件，供电轨上的纹波会被"混频"到RF输出上。如果LDO的纹波频率恰好落在信道的IMD3频率范围内，ACLR会直接恶化3-5dB。测PA供电纹波时用示波器AC耦合+20MHz带宽限制，纹波应小于20mVpp。
第三步：检查射频匹配网络和滤波器。
PA输出端的LC匹配网络不仅影响功率效率，还直接制约谐波抑制性能。如果匹配网络在320MHz带宽内的S11无法保持 < -15dB，部分频段的信号能量会被反射回PA，导致PA在该频段的工作点漂移——ACLR在该频段局部恶化。
SAW/BAW滤波器在高频段的选型尤为关键：
- 插入损耗（IL）：< 2dB（损耗每增大1dB，意味着PA需多输出1dB功率来补偿，ACLR跟着恶化）
- 带外抑制：> 30dB @ 邻道频率
- 群时延平坦度：带内群时延波动尽量小，避免宽带信号的相位失真
4. 数字基带滤波器的"最后一公里"
再聊一下，很多工程师只关注RF端，却忽略了Baseband端的数字滤波器（Digital Channel Filter）。基带信号的脉冲成形滤波器的截止频率和滚降系数（Roll-off Factor）直接决定发射信号的带外衰减形态。
如果数字滤波器的阶数不够高、或者滚降太快（过于陡峭），虽然带内平坦度看起来完美，但带外会产生Gibbs振铃效应——频谱仪上看到信道边缘出现周期性的"嗡嗡"抖动，恰好就是频谱掩码最严苛的过渡带区域。
基带滤波器调优建议：
推荐参数范围：
- 滤波器阶数：64阶 → 128阶（在不影响EVM的前提下适度提升）
- 滚降系数 α（Roll-off Factor）：0.2 ~ 0.3
-- α < 0.2：滚降太陡，带外Gibbs振铃严重
-- α > 0.3：滚降太缓，浪费有效带宽
- 如果芯片支持，在基带侧开启DPD（数字预失真）
对PA的非线性做反向预补偿，等效降低ACLR 3-8dB
DPD的原理是在数字域预先"掰弯"基带信号——给信号叠加一个与PA非线性特性相反的反向失真。当这个"预失真"信号经过PA后，PA的非线性和DPD的反向失真相互抵消——最终输出的RF信号近似线性。
关键坑点：DPD的预失真系数需要对每块PA做单独校准——同一批次的PA之间，非线性的具体参数可能差异10-20%。如果直接用默认系数不做校准，DPD不但不会改善ACLR，还可能让ACLR恶化。

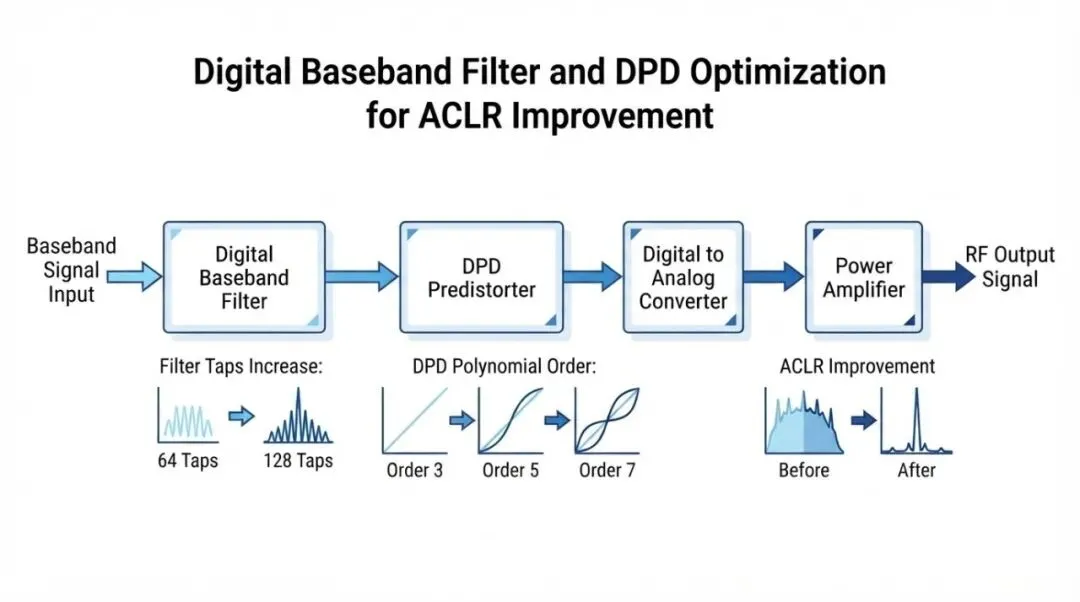

基带数字滤波器阶数与滚降系数的权衡：阶数越高带外衰减越陡，α=0.2~0.3是抗振铃与带宽效率的最佳折中。
一句话总结：频谱掩码不是"好看就行的装饰线"，是FCC/CE认证的法律红线。ACLR恶化的根因99%在PA的非线性三阶交调，排查时先从仪表设置排除"假Fail"，再逐级定位PA工作点→射频匹配→基带滤波器。频谱肩部高高抬，PA饱和交调来；RBW参数先看准，匹配陷波滤祸灾！
