夜雨聆风【题目】如图所示，在折射率为 、厚度为h的长方体玻璃砖上加工一V形凹槽，将其制成左右对称的工件，凹槽边长 、 。将工件放置在水平面上,用单色平行光沿竖直方向照射工件，观测到工件底部有多个亮度不同的区域、各区域分界线用a、b、c、d、e、f表示。不考虑光的反射和干涉，所有表面均视为平面。则( )
A.c、d间亮度最高 B.a、b间和e、f间亮度最高 C.c、d间距为D.a、b间距和e、 f间距均为
【答案】BC
【解析】设折射角为i，根据折射定律 ，代入 ，可得 ，即 。根据几何关系，从V形凹槽左侧进入的光，折射光线平行于V形凹槽右侧的边；同理，从V形凹槽右侧进入的光，折射光线平行于V形凹槽左侧的边。光线传播路径分析：竖直入射的平行光，在凹槽两侧斜面发生折射。折射光线平行于对侧斜面，直射至底部。在底部，区域a、b和e、f除了有竖直透过玻璃砖顶部直射的光线，还有经过两侧折射后到达的光线，因此亮度最高。区域c、d无光线进入（被两侧折射光线避开），亮度最低。区域b、c和d、e只有折射光线进入，亮度介于两者之间。选项A错误，B正确。
几何关系计算：凹槽顶点到底部的竖直距离为 。凹槽底部到玻璃砖底面的距离为 。c、d间距为 ，故C正确。a、b间距和e、f间距（即凹槽导致的直射光线偏移距离）为 ，故D错误。故选BC。
【试题情境】
本题以长方体型玻璃砖上加工V形凹槽后，对竖直入射单色光的折射与成像为背景，采用文字+示意图形式创设学习探索情境。情境素材来源于光学折射定律的经典模型变式，属于模型类命题情境。试题情境与光的折射定律、几何光学成像规律深度融合，属于情境嵌入型。题目依赖折射定律、几何关系进行定量计算与定性亮度判断，需要学生将折射光路与底部亮度分布关联，属于较复杂情境，突出应用性与综合性。
【必备知识】
本题考查选择性必修1中II级考点：光的折射定律、折射率；必修1中I级考点：几何关系计算。折射定律公式、折射率定义属于陈述性知识；利用折射定律计算折射角、根据几何关系推导光路与光线偏移距离属于程序性知识；将实际工件的三维结构抽象为二维光路模型，并判断各区域光线来源与亮度属于策略性知识。
【课标要求】
选择性必修1：4.1.1 通过实验，理解光的折射定律，并能解释生产生活中的有关现象。
选择性必修1：4.1.2 通过实验，了解折射率的概念，知道折射率是反映介质光学性质的物理量。
【素养等级】
(1)本题考查物理观念中的物质观念与运动观念，能理解光在介质界面发生折射的现象与规律，并应用折射定律分析光路，达到学业质量水平2要求。
(2)本题考查科学思维中的模型建构与科学推理，能根据折射定律和几何关系构建完整的光路传播模型，并据此对底部各区域的亮度进行定性判断与定量计算，达到学业质量水平3要求。
【能力要求】
本题着重考查模型建构能力、信息加工能力、逻辑推理能力。
(1)模型建构能力：将V形凹槽玻璃砖抽象为由两个对称斜面构成的折射模型，并构建出完整的光路传播路径图。
(2) 信息加工能力：从题干中提取“折射率√3”、“厚度h”、“边长l=√3/2 h”、“θ=60°”等关键信息，并将其转化为几何参数。
(3) 逻辑推理能力：能根据折射定律计算出折射角，并根据几何关系推断出折射光线的方向；能根据光线来源（直射、折射、无光）判断底部各区域的相对亮度；能利用几何关系计算各区域间距。

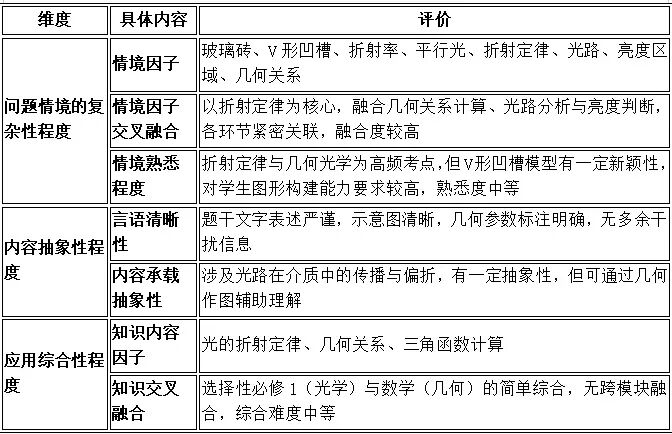

【问题复杂性分析】

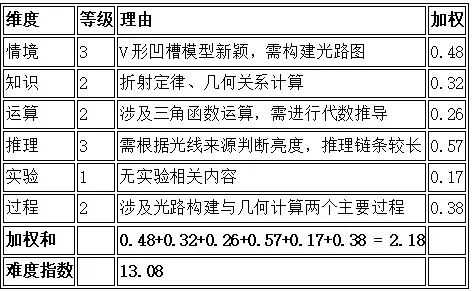

【试题难度】

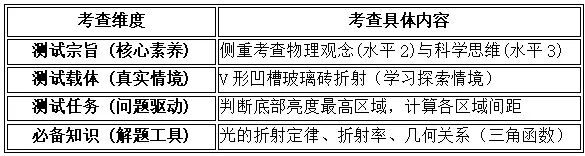

【命题综述】

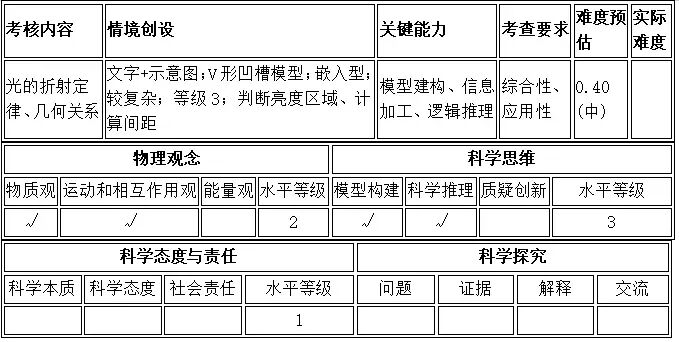

【基于高考评价体系的多维命题细目表】
【拓展延伸】
拓展1：若将本题中的单色平行光改为从玻璃砖底部竖直向上照射，则工件顶部观察到的亮度分布与本题有何不同？请定性分析。
解析：光路可逆。底部向上照射的光，经凹槽两侧斜面折射后，光线会向两侧偏折，对应于原题中折射光线的反向路径。顶部正对凹槽上方的区域，既接收直射光，也接收两侧折射光，因此亮度最高。两侧斜面外侧的顶部区域，则只有折射光到达，亮度次之。因此，亮度分布与本题恰好相反。
拓展2：若将本题中的玻璃砖折射率改为 ，其他条件不变，则c、d间距变为多少？a、b间距是否变化？
解析：根据折射定律 ，得 ，即 。凹槽底部到玻璃砖底面的距离 不变。c、d间距 ，由于 变小，因此 比原题更小。a、b间距 ，也会变小。因此，折射率增大后，各区域间距均减小。
拓展3： 本题中，若将凹槽边长l改为 ，试分析凹槽底部是否还能出现c、d这样的无光区域？请说明理由。
解析：凹槽边长缩短后，凹槽顶点到底部的竖直距离变为 。凹槽底部到玻璃砖底面的距离 。折射角仍为30°，折射光线在底部的偏移量由几何关系重新计算。若两侧折射光线在底部有重叠区域，则c、d区域可能消失；若不相交，则仍存在无光区域。具体需通过作图或计算判断，但l变小会使两侧折射光线更靠近凹槽中心，c、d区域可能缩小甚至消失。
