【AI引导共振定位+物理校验】 基于无监督CAE和谱峭度自动寻优的滚动轴承故障诊断方法

【AI引导共振定位+物理校验】 基于无监督CAE和谱峭度自动寻优的滚动轴承故障诊断方法
在工业旋转机械的智能运维中,滚动轴承的早期微弱故障往往被强烈的背景噪声和复杂传递路径所淹没,传统包络解调分析极度依赖工程师手动选取共振频带,而纯数据驱动的深度学习模型虽然可以自动提取特征,但是缺乏物理可解释性,难以在严苛工况下获得工业现场信任。

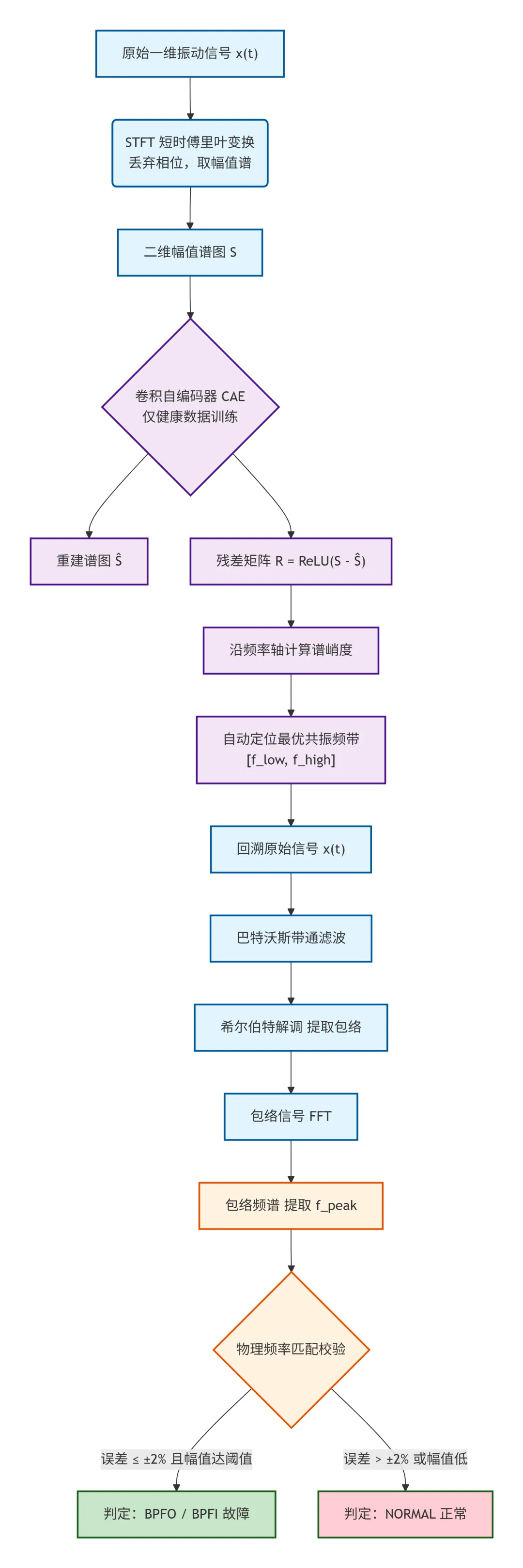

针对这个矛盾,提出一种AI引导共振定位+物理确定性校验的混合诊断框架,核心思想就是:首先利用仅由健康基线数据训练的无监督卷积自编码器CAE,将原始一维振动信号经短时傅里叶变换STFT转换为二维幅值谱图(刻意丢弃相位以规避微小时移引起的波抵消效应),CAE因只见过正常状态谱图而无法良好重建含故障瞬态的异常谱图,从而在残差空间中凸显出故障引起的能量畸变;随后沿残差矩阵的频率轴计算谱峭度,自动定位峭度最大的频带,即最优共振解调频带,摆脱人工选带依赖;最后将该频带坐标映射回原始的、相位信息保留的一维时域信号,执行巴特沃斯带通滤波和希尔伯特包络解调,对包络谱进行快速傅里叶变换并提取主峰频率,与轴承故障特征频率(BPFO/BPFI)的物理理论值进行严格容差比对(±2%),形成AI推荐频带 → 物理滤波解调 → 力学公式验证的闭环决策链。
将采集的原始一维振动信号分帧,对每一帧执行短时傅里叶变换,仅保留幅值谱(丢弃相位角),形成二维幅值谱图,这样就消除了微观相位偏移导致的信号叠加抵消,使故障冲击能量在时频谱图上呈现稳定的视觉模式
def signal_to_spectrogram(signal):    # 短时傅里叶变换,仅取幅值    f, t, Zxx = stft(signal, fs=FS, nperseg=128)    spec = np.abs(Zxx)                # 丢弃相位    spec = np.log1p(spec)             # 对数压缩动态范围    spec = (spec - spec.min()) / (spec.max() - spec.min() + 1e-8)    spec = cv2.resize(spec, (IMG_SIZE, IMG_SIZE))  # 缩放到固定尺寸    return spec

构建轻量级沙漏型自编码器(编码器4层下采样,解码器4层上采样),仅使用正常状态谱图进行训练,损失函数为均方误差(MSE)。训练后,模型成为正常基线的非线性低通滤波器——对正常谱图能较好重建,对故障谱图则产生较大重建误差。

class UltraTightAutoencoder(nn.Module):    def __init__(self, latent_dim=128):        super().__init__()        self.encoder_cnn = nn.Sequential(            nn.Conv2d(316321), nn.ReLU(),            nn.Conv2d(1632321), nn.ReLU(),            nn.Conv2d(3264321), nn.ReLU(),            nn.Conv2d(64128321), nn.ReLU(),        )        self.flatten = nn.Flatten()        self.encoder_linear = nn.Linear(128*14*14, latent_dim)        self.decoder_linear = nn.Linear(latent_dim, 128*14*14)        self.unflatten = nn.Unflatten(1, (1281414))        self.decoder_cnn = ...  # 转置卷积还原至原尺寸    def forward(self, x):        ...

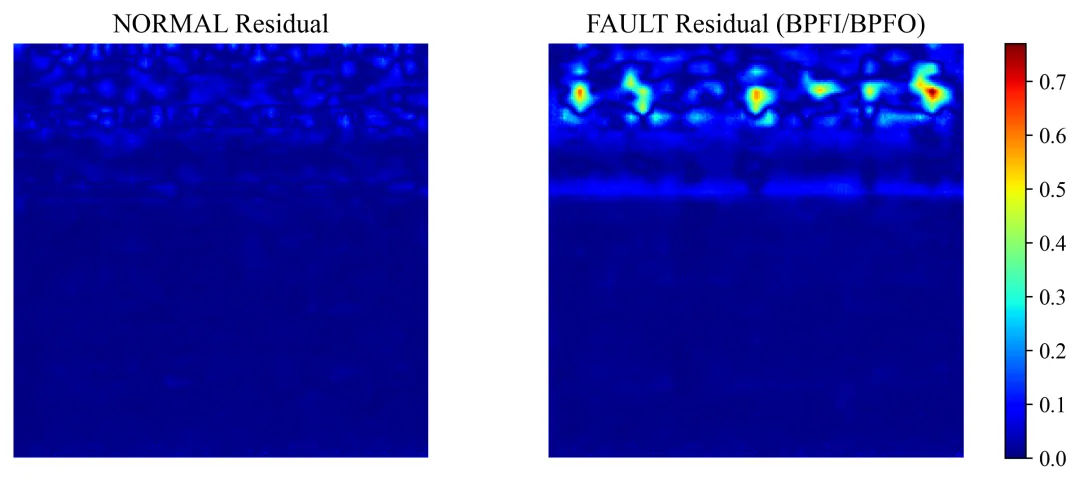

将测试谱图输入训练好的CAE,获得重建图,用ReLU函数计算残差(残差 = max(0, 输入 - 重建)),正残差代表模型无法解释的异常能量,对残差矩阵沿频率轴(行方向)求取峭度值,形成峭度分布曲线,取其峰值对应的像素行,再根据图像频率分辨率转换为实际频率坐标,并以其为中心、给定带宽构造候选带通范围 [lowcut, highcut]

def kurtogram_find_frequency_band(residual_image, img_size, max_freq_of_image, bandwidth, min_lowcut):    # 若为彩色图,先转为灰度(此处取均值)    gray_residual = np.mean(residual_image, axis=2if len(residual_image.shape)==3 else residual_image    # 沿频率轴(行)计算峭度    kurtosis_profile = kurtosis(gray_residual, axis=1, fisher=True)    peak_y_pixel = np.argmax(kurtosis_profile)          # 峭度最大行索引    freq_per_pixel = max_freq_of_image / img_size    peak_frequency = peak_y_pixel * freq_per_pixel    lowcut = max(min_lowcut, peak_frequency - bandwidth)    highcut = min(max_freq_of_image, peak_frequency + bandwidth)    return lowcut, highcut

基于上一步得到的频带坐标,回到原始的、未经相位丢弃的一维信号,应用巴特沃斯带通滤波器提取该频带内的冲击成分;然后对滤波后信号执行希尔伯特变换,得到解析信号并取模得到包络(幅值解调),再对包络做FFT获得包络频谱

def butter_bandpass_filter(data, lowcut, highcut, fs, order=4):    nyq = 0.5*fs    b, a = signal.butter(order, [low/nyq, high/nyq], btype='band')    return signal.filtfilt(b, a, data)   # 零相位滤波def perform_envelope_analysis(filtered_signal, fs):    analytic = signal.hilbert(filtered_signal)    envelope = np.abs(analytic)    envelope -= np.mean(envelope)    freqs = np.fft.rfftfreq(len(envelope), d=1/fs)    fft_vals = np.abs(np.fft.rfft(envelope)) * 2 / len(envelope)    return freqs, fft_vals, envelope

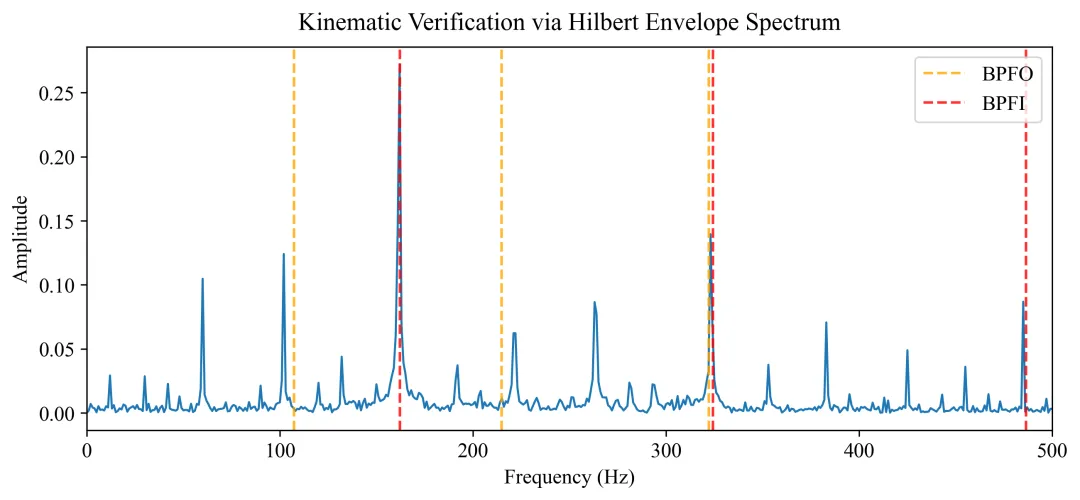

在包络频谱的有效频段(如40~500Hz)内寻找最大幅值对应的峰值频率 f_peak,与根据轴承几何参数和转频计算出的理论故障特征频率(BPFO、BPFI)做比较,如果 f_peak 的幅值低于设定阈值,判为正常;如果高于阈值且与某一理论频率的相对误差小于容差(2%),则判定为该类故障;否则判为正常波动以避免虚警。

def auto_diagnose(freqs, fft_amps, bpfo, bpfi, threshold, tolerance):    mask = (freqs > 40) & (freqs <= 500)    valid_freqs, valid_amps = freqs[mask], fft_amps[mask]    f_max = valid_freqs[np.argmax(valid_amps)]    amp_max = valid_amps.max()    if amp_max < threshold:        return "NORMAL""幅值低于阈值,无故障"    # 计算与BPFO/BPFI的相对误差    err_bpfo = abs(f_max - bpfo)/bpfo    err_bpfi = abs(f_max - bpfi)/bpfi    if min(err_bpfo, err_bpfi) <= tolerance:        # 匹配,输出对应缺陷类型        return "FAULT""匹配成功"    else:        return "NORMAL""幅值虽高但物理频率不匹配,归为正常"
# ============================ 2. 定义AI模型结构(卷积自编码器) ============================class UltraTightAutoencoder(nn.Module):    """    轻量级沙漏型卷积自编码器 (CAE)    作用:仅用健康状态谱图训练,作为"正常基线"的压缩与重建模型。         对故障样本会产生较大的重建残差,从而凸显异常能量。    """    def __init__(self, latent_dim=128):        super().__init__()        # ---------- 编码器部分:4层下采样,提取深层特征 ----------        self.encoder_cnn = nn.Sequential(            nn.Conv2d(316, kernel_size=3, stride=2, padding=1),  # 224->112            nn.ReLU(),            nn.Conv2d(1632, kernel_size=3, stride=2, padding=1), # 112->56            nn.ReLU(),            nn.Conv2d(3264, kernel_size=3, stride=2, padding=1), # 56->28            nn.ReLU(),            nn.Conv2d(64128, kernel_size=3, stride=2, padding=1),# 28->14            nn.ReLU(),        )        self.flatten = nn.Flatten()        self.encoder_linear = nn.Linear(128 * 14 * 14, latent_dim) # 压缩到隐向量        # ---------- 解码器部分:4层上采样,还原图像 ----------        self.decoder_linear = nn.Linear(latent_dim, 128 * 14 * 14)        self.relu = nn.ReLU()        self.unflatten = nn.Unflatten(1, (1281414))        self.decoder_cnn = nn.Sequential(            nn.ConvTranspose2d(12864, kernel_size=3, stride=2, padding=1, output_padding=1), # 14->28            nn.ReLU(),            nn.ConvTranspose2d(6432, kernel_size=3, stride=2, padding=1, output_padding=1),  # 28->56            nn.ReLU(),            nn.ConvTranspose2d(3216, kernel_size=3, stride=2, padding=1, output_padding=1),  # 56->112            nn.ReLU(),            nn.ConvTranspose2d(163, kernel_size=3, stride=2, padding=1, output_padding=1),   # 112->224            nn.Sigmoid(),  # 输出归一化到 [0,1]        )    def forward(self, x):        x = self.encoder_cnn(x)        x = self.flatten(x)        x = self.encoder_linear(x)          # 得到压缩后的潜在表征        x = self.decoder_linear(x)        x = self.relu(x)        x = self.unflatten(x)        x = self.decoder_cnn(x)             # 输出重建谱图        return x# ============================ 3. 信号预处理与AI推理工具 ============================def load_and_preprocess_image(image_path, image_size, device):    """    从磁盘加载谱图图片,并转为模型输入的Tensor格式    """    import cv2    img = cv2.imread(image_path)    img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)          # 转为RGB通道    img_resized = cv2.resize(img, (image_size, image_size))    img_normalized = img_resized.astype(np.float32) / 255.0    # 转为 PyTorch 格式: [C, H, W] 并增加 batch 维度    tensor_input = torch.tensor(np.transpose(img_normalized, (201))).unsqueeze(0).to(device)    return tensor_inputdef run_autoencoder_inference(model, tensor_input):    """    执行CAE前向推理,返回重建图与正残差图(ReLU处理)    残差 R = max(0, 输入 - 重建) ,放大模型无法解释的异常区域    """    with torch.no_grad():        tensor_output = model(tensor_input)        tensor_residual = torch.relu(tensor_input - tensor_output)  # 仅保留正向误差    return tensor_output, tensor_residual# ============================ 4. 核心:AI引导共振频带自动定位(谱峭度法) ============================def kurtogram_find_frequency_band(residual_image, img_size, max_freq_of_image, bandwidth, min_lowcut):    """    基于残差图的谱峭度自动寻找最优共振解调频带。    原理:残差图中能量越集中的区域,峭度越高,该频带越可能包含故障冲击成分。    """    # 若残差图为彩色(3通道),转为灰度图(取各通道均值)    if len(residual_image.shape) == 3:        gray_residual = np.mean(residual_image, axis=2)    else:        gray_residual = residual_image    # 沿频率轴(纵轴/行方向)计算峭度,反映各频率行上能量分布的尖锐程度    kurtosis_profile = kurtosis(gray_residual, axis=1, fisher=True)    kurtosis_profile = np.nan_to_num(kurtosis_profile)  # 防止出现NaN    # 找到峭度最大的行索引(像素坐标)    peak_y_pixel = int(np.argmax(kurtosis_profile))    # 将像素坐标映射到真实物理频率(Hz)    freq_per_pixel = max_freq_of_image / img_size    peak_frequency = peak_y_pixel * freq_per_pixel    # 以峰值频率为中心,结合设定带宽生成带通范围,并做边界截断    lowcut = max(min_lowcut, peak_frequency - bandwidth)    highcut = min(max_freq_of_image, peak_frequency + bandwidth)    print(f"\n[AI引导定位] 谱峭度峰值中心频率: {peak_frequency:.1f} Hz")    print(f"[AI引导定位] 推荐带通滤波范围: {lowcut:.1f} - {highcut:.1f} Hz\n")    return lowcut, highcut# ============================ 5. 原始一维信号加载与物理滤波解调 ============================def load_cwru_signal(mat_path, fs):    """    从CWRU数据集格式的.mat文件中提取驱动端加速度信号(DE_time)    并截取前 fs 个点(即1秒数据)用于分析    """    data = sio.loadmat(mat_path)    # 自动查找包含 "DE_time" 的键名(不同版本命名略有差异)    key = next((k for k in data.keys() if "DE_time" in k), None)    if key is None:        raise ValueError(f"在 {mat_path} 中未找到 DE_time 信号")    sig = data[key].flatten()[:fs]  # 取前 fs 点(等效1秒时长)    sig = sig - np.mean(sig)        # 去除直流分量    return sigdef butter_bandpass_filter(data, lowcut, highcut, fs, order=4):    """    零相位数字巴特沃斯带通滤波器    用于提取AI指定的最佳共振频带内的冲击成分    """    nyq = 0.5 * fs    low = lowcut / nyq    high = highcut / nyq    b, a = signal.butter(order, [low, high], btype='band')    return signal.filtfilt(b, a, data)  # filtfilt实现零相位延迟def perform_envelope_analysis(filtered_signal, fs):    """    希尔伯特包络解调 + 包络频谱分析    从高频共振信号中解调出低频故障脉冲序列    """    analytic_signal = signal.hilbert(filtered_signal)    amplitude_envelope = np.abs(analytic_signal)    amplitude_envelope = amplitude_envelope - np.mean(amplitude_envelope)  # 去除均值    n = len(amplitude_envelope)    frequencies = np.fft.rfftfreq(n, d=1/fs)    fft_values = np.abs(np.fft.rfft(amplitude_envelope)) * 2 / n    return frequencies, fft_values, amplitude_envelope# ============================ 6. 物理确定性校验与故障决策 ============================def auto_diagnose(freqs, fft_amps, bpfo, bpfi, threshold, tolerance):    """    物理力学校验:将包络谱主峰频率与理论BPFO/BPFI进行对比,    只有既满足幅值阈值、又满足频率容差(±2%)时才判定为故障,否则视为正常波动。    """    # 限制分析频段(通常为40~500Hz,避开低频转频干扰)    mask = (freqs > 40.0) & (freqs <= 500.0)    valid_freqs = freqs[mask]    valid_amps = fft_amps[mask]    if len(valid_amps) == 0:        return "NORMAL""有效频段无数据"    max_idx = valid_amps.argmax()    f_max = valid_freqs[max_idx]    amp_max = valid_amps[max_idx]    print("\n========== 物理力学校验 (Physics Verification) ==========")    # 第一层判断:峰值幅值是否达到预警门槛    if amp_max < threshold:        status = "NORMAL"        report = (f"峰值频率 {f_max:.2f} Hz 幅值 ({amp_max:.4f}) 低于阈值,"                  f"结论:无机械故障迹象(正常)")        print(report)        return status, report    # 第二层判断:计算主峰与理论频率的相对误差    err_bpfo = abs(f_max - bpfo) / bpfo    err_bpfi = abs(f_max - bpfi) / bpfi    # 选取匹配度更高(误差更小)的那一个作为最佳匹配    if err_bpfo <= err_bpfi:        best_error, theo_freq, defect_name = err_bpfo, bpfo, "BPFO (外圈故障)"        match_key = "BPFO"    else:        best_error, theo_freq, defect_name = err_bpfi, bpfi, "BPFI (内圈故障)"        match_key = "BPFI"    # 若误差在容忍范围内(如2%),确认故障;否则归为正常(拒绝虚假报警)    if best_error <= tolerance:        status = "FAULT_CONFIRMED"        report = (f"峰值 {f_max:.2f} Hz 与理论 {match_key} ({theo_freq:.2f} Hz) "                  f"匹配度达 {(1-best_error)*100:.1f}%,结论:{defect_name}")    else:        status = "NORMAL"        report = (f"峰值 {f_max:.2f} Hz 虽然幅值高,但与理论频率误差 "                  f"{best_error*100:.1f}% 超出容差 {tolerance*100:.0f}%,"                  f"结论:视为正常波动,拒绝虚警")    print(report)    return status, report# ============================ 7. 端到端一键运行主流程 ============================def run_end_to_end_pipeline(config_path):    """    全流程执行函数:AI引导定位 -> 物理滤波解调 -> 力学公式校验    输入:配置文件路径(包含模型路径、信号参数、诊断阈值等)    """    # ---------- 加载配置 ----------    with open(config_path, "r", encoding="utf-8"as f:        cfg = yaml.safe_load(f)    # 核心超参数提取    MODEL_PATH = cfg["paths"]["model_path"]    TEST_IMAGE_PATH = cfg["paths"]["test_image_path"]   # 由测试信号生成的谱图    TEST_MAT_PATH = cfg["paths"]["test_file_mat"]       # 对应的原始一维信号(.mat)    FS = cfg["signal"]["fs"]                 # 采样率 48kHz    Fr = cfg["signal"]["fr"]                 # 转频(Hz)    BPFO = cfg["signal"]["bpfo_multiplier"] * Fr    BPFI = cfg["signal"]["bpfi_multiplier"] * Fr    IMG_SIZE = cfg["image"]["image_size"]              # 谱图尺寸(如224)    MAX_FREQ = cfg["image"]["max_freq_of_image"]       # 谱图对应的最大频率(如3000Hz)    BANDWIDTH = cfg["filter"]["bandwidth"]             # 共振带半宽度(如150Hz)    MIN_LOWCUT = cfg["filter"]["min_lowcut"]           # 最小截止频率(如500Hz)    THRESHOLD = cfg["diagnosis"]["threshold"]          # 幅值门限    TOLERANCE = cfg["diagnosis"]["tolerance"]          # 频率容差(如0.02)    LATENT_DIM = cfg["model"]["latent_dim"]            # 隐向量维度    DEVICE = "cuda" if torch.cuda.is_available() else "cpu"    # ---------- 步骤1:加载CAE模型 ----------    print("[1] 加载预训练卷积自编码器...")    model = UltraTightAutoencoder(latent_dim=LATENT_DIM).to(DEVICE)    state_dict = torch.load(MODEL_PATH, map_location=DEVICE, weights_only=True)    model.load_state_dict(state_dict)    model.eval()  # 切换为推理模式    # ---------- 步骤2:谱图推理,计算残差并自动定位共振频带 ----------    print("[2] 执行AI谱图推理,计算残差...")    tensor_in = load_and_preprocess_image(TEST_IMAGE_PATH, IMG_SIZE, DEVICE)    _, tensor_res = run_autoencoder_inference(model, tensor_in)    # 将残差张量转为numpy图像格式(HWC),供谱峭度分析使用    residual_img = tensor_res.squeeze().cpu().numpy().transpose(120)    lowcut, highcut = kurtogram_find_frequency_band(        residual_img, IMG_SIZE, MAX_FREQ, BANDWIDTH, MIN_LOWCUT    )    # ---------- 步骤3:回溯原始一维信号 -> 带通滤波 -> 包络解调 ----------    print("[3] 回溯原始信号,执行物理带通滤波与希尔伯特解调...")    raw_signal = load_cwru_signal(TEST_MAT_PATH, FS)    filtered_signal = butter_bandpass_filter(raw_signal, lowcut, highcut, FS)    freqs, fft_amps, envelope = perform_envelope_analysis(filtered_signal, FS)    # ---------- 步骤4:物理力学校验,输出最终诊断 ----------    print("[4] 执行物理频率匹配与决策...")    final_status, final_report = auto_diagnose(        freqs, fft_amps, BPFO, BPFI, THRESHOLD, TOLERANCE    )    # ---------- 可视化展示 ----------    print("\n========== 最终诊断结果 ==========")    print(f"诊断状态: {final_status}")    print(f"详情报告: {final_report}")    # 绘制包络频谱(展示峰值与理论频率线)    plt.figure(figsize=(104))    mask_plot = freqs <= 500    plt.plot(freqs[mask_plot], fft_amps[mask_plot], color='blue', label='包络频谱')    plt.axvline(BPFO, color='orange', linestyle='--', label=f'BPFO={BPFO:.1f}Hz')    plt.axvline(BPFI, color='red', linestyle='--', label=f'BPFI={BPFI:.1f}Hz')    plt.axvline(Fr, color='green', linestyle=':', label=f'Fr={Fr:.1f}Hz')    plt.xlabel('频率 (Hz)')    plt.ylabel('幅值')    plt.title('AI引导共振定位后包络解调频谱与物理频率比对')    plt.legend()    plt.grid(alpha=0.3)    plt.tight_layout()    plt.show()    return final_status, final_report
