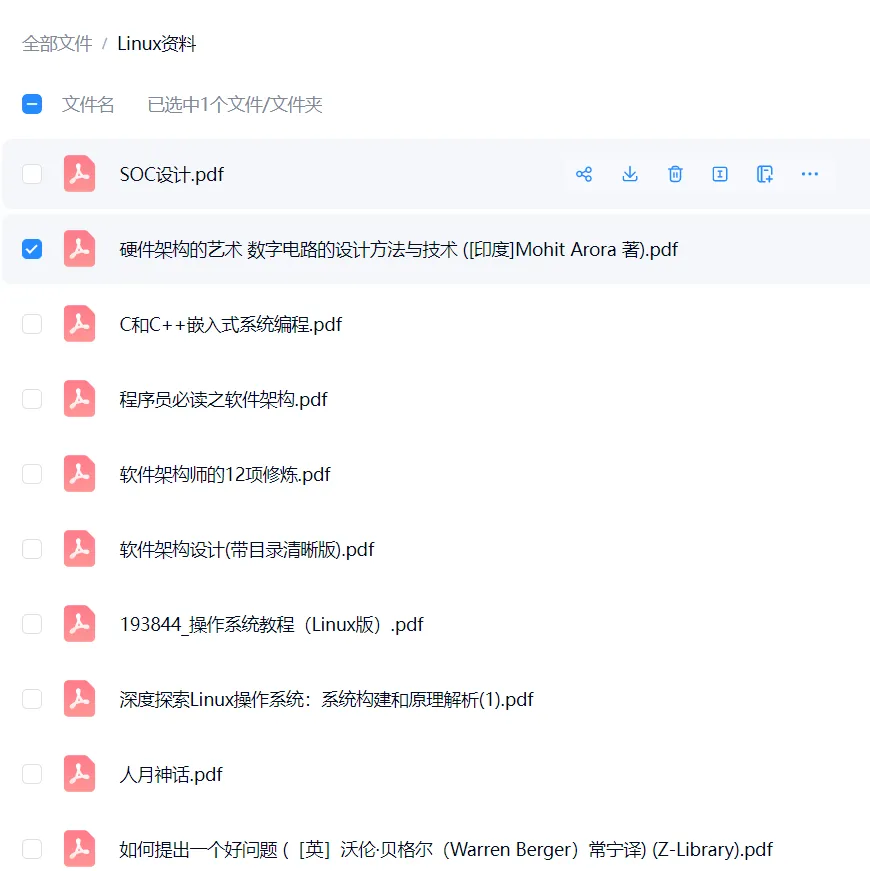

关注公众号, 即可获得与Linux相关的电子书籍(含《硬件架构的艺术》)以及常用开发工具，文末有文档清单，本公众号提供的电子书均只可作为个人学习使用，不可用做商业用途。
现象重现
最近在调试某 WiFi 网卡驱动（hgicf.ko，基于 SDIO 接口）时，遇到了一个“经典”问题：第一次 insmod hgicf.ko 驱动加载成功，设备正常工作；执行 rmmod hgicf 卸载驱动，再次 insmod 时，内核日志出现以下错误：
[ 51.763243] ** HUGE-IC WLAN Card Driver(fmac) v2.2.1-24338[ 51.768859] hgic_sdio_init:1001::Enter, max_pkt_len = 8192[ 51.774472] hgic_sdio_wlan: probe of mmc1:0001:1 failed with error -110[ 51.781162] hgic_sdio_init:1007::Leave[ 51.785397] leave hgicf_init错误码 -110 即 -ETIMEDOUT，表示 SDIO 设备探测超时。为什么第一次加载成功，卸载后再加载就超时？本文将从原理层面剖析原因，并给出系统性的排查思路。
一 错误码 -110 与 SDIO 驱动加载流程
1.1 -110 是什么
在 Linux 内核中，-110 定义为 ETIMEDOUT（连接超时）。在 SDIO 驱动中，通常发生在：
发送 CMD5（查询 SDIO 设备）或 CMD3（设置 RCA）等初始化命令时，设备未在预期时间内响应。 读取设备的 CIS（卡信息结构）或功能寄存器时超时。 执行 SDIO 读写操作（ sdio_readb/sdio_writeb）时卡住。
1.2 SDIO 驱动的加载流程
一个典型的 SDIO 驱动（如 WiFi 网卡）加载时，内核会经历以下步骤：
MMC/SDIO 核心检测到设备插入（或通过 mmc_rescan扫描总线）。发送初始化命令序列（CMD5→CMD3→CMD7→CMD9 等），获取设备信息。 读取 CIS 表，识别设备厂商 ID 和产品 ID，匹配对应驱动。 调用驱动 probe 函数（本例为 hgic_sdio_wlan），进行硬件初始化：使能 SDIO 功能（F0/F1） 配置时钟、电源、中断 下载固件（如有） 驱动注册网络设备，完成加载。
上述任一步骤超时，都会返回 -ETIMEDOUT，导致 probe 失败。
二 为什么第一次加载成功，卸载后再加载就失败？
这是问题的核心。硬件状态未完全复位 是最常见的原因。
2.1 驱动卸载时做了什么？
一个典型的 SDIO 驱动 remove 函数会执行：
停止网络设备，释放中断。 关闭 SDIO 功能（如禁用 F1 的 I/O 通道）。 可能调用 sdio_disable_func或sdio_release_irq。释放设备内存、注销设备号等。
但 关键点：很多驱动 不会主动对 SDIO 设备执行硬件复位（比如发送 CMD52 复位寄存器，或通过 GPIO 拉低复位引脚）。它们只做软件层面的清理。
2.2 设备在卸载后处于什么状态？
SDIO 设备（WiFi 芯片）可能仍处于 上电工作状态，内部寄存器保留之前的配置。 MMC 控制器（主机端）可能仍保留着与设备通信的时钟、电压设置。 当再次加载驱动时，MMC 核心会重新执行初始化流程，但此时设备可能： 仍处于 睡眠模式，对初始化命令不响应。 内部状态机卡在某个非期望状态，无法正确回复 CMD5。 时钟或电压不匹配（因上次卸载时未恢复默认值）。
2.3 本例的深层原因
从日志 probe of mmc1:0001:1 failed with error -110 看，MMC 核心已经成功识别到 SDIO 设备（mmc1:0001），但调用驱动 probe 时，驱动内部初始化（如读取寄存器）超时。这通常意味着：
设备电源/时钟未正确恢复。 设备固件下载失败（若上次卸载未复位，固件可能仍在运行，导致二次下载冲突）。 SDIO 主机控制器未重新初始化（如未重新设置总线宽度、频率）。
三 故障排查思路（实战篇）
3.1 第一步：确认卸载是否彻底
先检查是否所有依赖模块都已卸载。本例中，hgicf.ko 依赖 sdhi_axrea.ko（SDIO 主机控制器驱动）。卸载顺序应为：
rmmod hgicf # 先卸载上层驱动rmmod sdhi_axrea # 再卸载底层主机驱动如果只卸载 hgicf 而不卸载 sdhi_axrea，主机控制器状态可能残留，导致重新加载时异常。务必确认 lsmod | grep -E "hgic|sdhi" 无任何相关模块。
3.2 第二步：检查硬件复位是否有效
最简单的方法：卸载驱动后，执行一次 硬件复位。
若有物理复位按键，按一下再加载。 若有 GPIO 控制复位，可通过 sysfs 操作： echo 0 > /sys/class/gpio/gpioXX/value # 拉低复位sleep 1echo 1 > /sys/class/gpio/gpioXX/value # 拉高复位若板卡支持，可尝试 关闭再开启 SDIO 电源（通过 /sys/bus/mmc/devices/.../下的电源控制）。
若硬件复位后加载成功，说明问题就是设备未复位。
3.3 第三步：查看完整 dmesg 时序
不仅仅是最后的错误信息，要看 整个初始化过程：
dmesg | grep -E "mmc|sdio|hgic|sdhi" | tail -50观察：
第一次加载时，MMC 核心是否打印了 mmc1: new SDIO card at address 0001。第二次加载时，是否同样出现了 new SDIO card，还是直接在 probe 中超时。是否有电源/时钟相关的 warning（如 clk_enable failed）。
3.4 第四步：检查内核配置和驱动代码
如果硬件复位无法解决（或不便操作），则需检查驱动代码：
probe 函数中是否先执行了硬件复位？许多 SDIO 驱动会在 probe 开始时通过写特定寄存器复位设备。 remove 函数中是否保存了设备状态？或者是否调用了 sdio_claim_host/sdio_release_host不匹配导致死锁？超时时间是否过短？可在驱动中尝试增大超时值（如 msecs_to_jiffies(1000)改为msecs_to_jiffies(2000)）。
3.5 第五步：检查 MMC 控制器状态
MMC 主机控制器（本例 sdhi_axrea.ko）本身可能需要重新初始化：
卸载 sdhi_axrea再加载（modprobe sdhi_axrea），观察是否恢复。检查控制器寄存器是否有错误位（需硬件手册）。
3.6 第六步：终极武器——重启
重启系统可保证硬件完全复位，如果重启后加载成功，基本确认是复位问题。
四 为什么有些驱动卸载后再加载没问题？
这取决于驱动设计质量。良好的驱动卸载函数应做到：
将设备置于已知的初始状态（如发送复位命令到设备）。 释放所有资源，包括中断、DMA、时钟。 通知 MMC 核心设备已移除（通过 mmc_remove_host或sdio_unregister_driver）。
而 主机控制器驱动（如 sdhi_axrea） 的 remove 函数应：
关闭 SDIO 时钟。 释放中断。 将控制器寄存器恢复默认值。
若两者都做到位，卸载后再加载就不会出现状态残留问题。
五 预防与设计建议
在 probe 开始时执行设备软复位：通过 SDIO 命令写复位寄存器，或拉低 GPIO 再拉高。 在 remove 时执行设备软复位，使设备回到初始状态，以便下次加载。 将电源管理（时钟、电源）与设备状态解耦：确保卸载后电源可被独立控制。 使用 devm_系列 API，简化资源释放，减少遗漏。设置合理的超时时间，并增加重试机制（如失败后重试 3 次）。
六 总结
modprobe -r 递归卸载 | ||
对于 -110 超时，请记住：
日志：dmesg 中的具体超时位置（哪个命令/哪次读写）。 硬件：电源、时钟、复位信号是否正常。 软件：驱动 remove 是否干净，probe 是否做了充分的初始化等待。
终极手段：重启系统，强制硬件复位，验证是否为软件问题。
