DZ47X 导轨插座 EPLAN部件下载

德力西 DZ47X 系列模数化导轨插座是一款专为工业及商业配电场景设计的电气产品。它主要用于安装在配电箱或控制柜内部的 TH35-7.5 型标准钢导轨上，为各类需要本地取电的设备提供灵活、安全的电源接口。

德力西 DZ47X 系列插座核心介绍

基础参数与设计特点

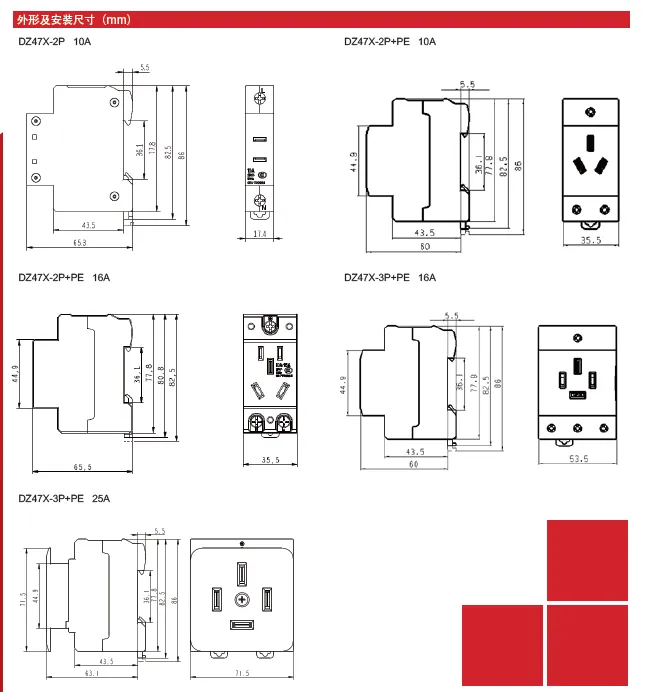

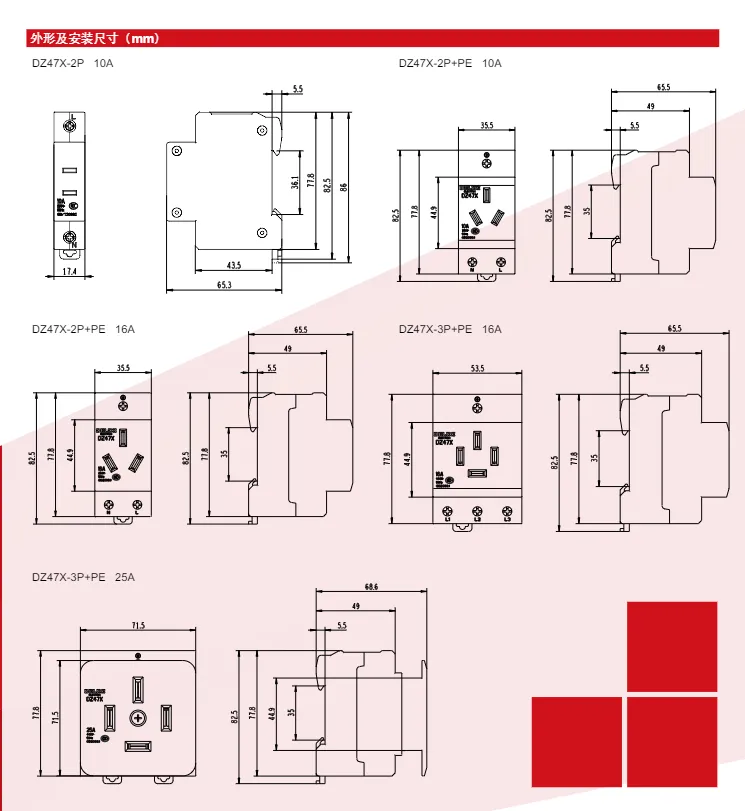

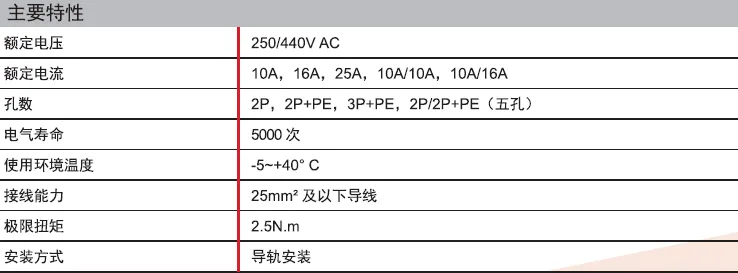

• 额定参数：支持单相250V与三相440V交流电。额定电流涵盖10A、16A和25A三个规格，可适配从小功率仪表到大功率工业电机的多种设备。

• 模数化设计：采用标准导轨卡扣式安装，无需复杂的打孔与螺丝固定。模块化的设计使得多个插座并排组合十分整齐，极大节省了配电箱内的排布空间。

• 材质与安全：外壳采用阻燃材料，内部导电部件使用纯铜，确保优良的导电性与插拔稳定性。插座自带安全防护门，能有效防止单孔误操作引发的触电风险。

德力西 DZ47X 系列插座常见分类推荐

根据插孔数量、极数和额定电流的不同，DZ47X 系列主要分为以下几种常用规格：

两孔插座（10A）

• 规格极数：单相两极（2P），额定电流10A。

• 适用场景：适合为配电箱内的小型指示灯、220V直流电源等非接地的基础弱电设备提供取电接口。

三孔插座（10A）

• 规格极数：单相两极带接地（2P+PE），额定电流10A。

• 适用场景：带有接地保护功能，可为配电箱内的常规检修仪器或单相带壳金属设备提供安全的电源接入。

五孔插座（10A）

• 规格极数：单相两极与两极带接地组合（2P/2P+PE），额定电流10A。

• 适用场景：将两孔和三孔功能合二为一，宽度却仅为常规三孔插座的尺寸。这种设计灵活兼容两齿和三齿插头，是空间有限的控制柜中最常用的取电模块。

三相四孔插座（25A）

• 规格极数：三相四极（3P+PE），额定电流25A。

• 适用场景：专为大功率用电场景设计，可直接为三相电机、大型变频器、工业加热器等380V动力设备提供高负载电源接口。

选购与使用注意事项

• 避雷提示：导轨插座本身不具备过载和短路保护功能，绝对不能将其等同于普通家用墙壁插座直接接入大功率电器使用，否则极易引发火灾。

• 专业配置：在实际工程应用中，必须在这些插座的前级串联小型断路器（如常见的DZ47系列空开），依靠断路器来实现电路的过载与漏电保护。

• 安装规范：由于涉及内部强电接线，建议由持有专业资质的电工进行安装与维护，以确保符合国家安全用电规范。
