SU插件形体弯曲实现栏杆等平直物体跟随曲线弯曲的方法

这个是我个人的日常工作方式记录，不算是教程，当然如果大家觉得合适用得上，也可以参照来进行设置。

用SU插件形体弯曲实现栏杆等平直物体跟随曲线弯曲的方法：

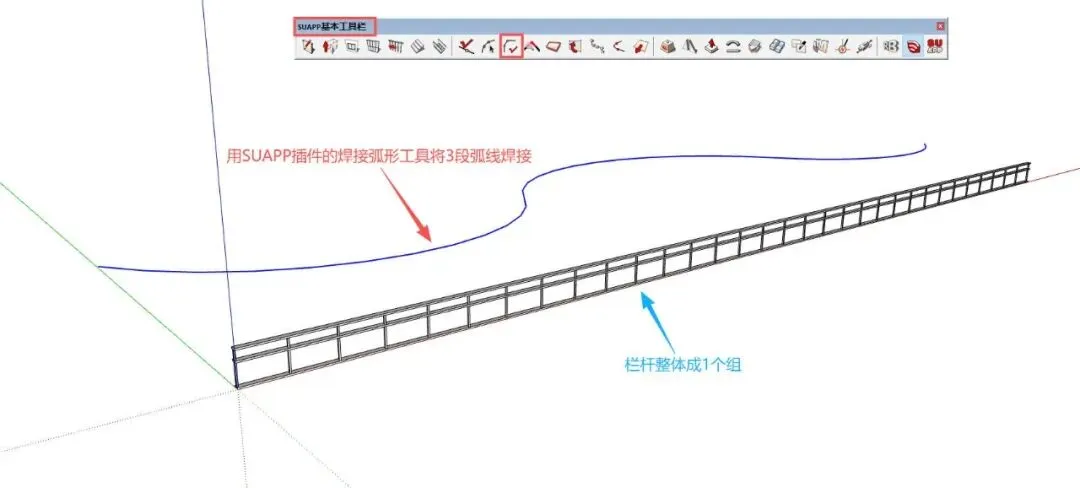

先用SUAPP插件将几段曲线焊接为一段完整的曲线；

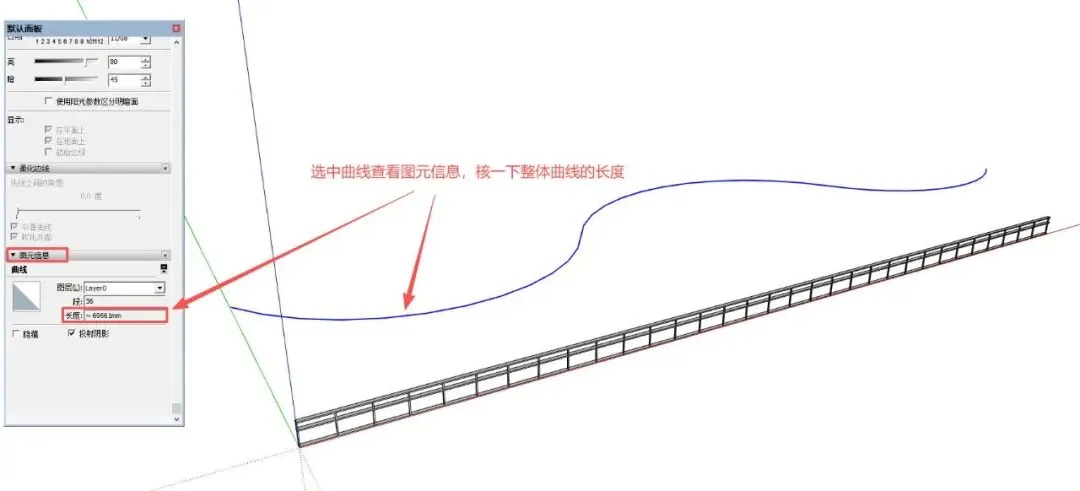

打开图元信息查看焊接后的曲线总长度；

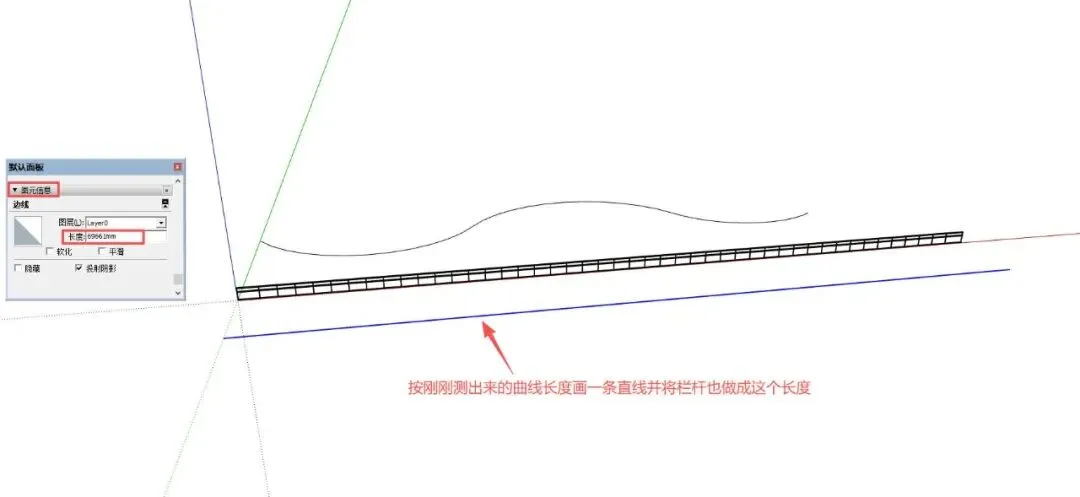

根据曲线的总长度画出直线基线（直线基线的长度接近或者等于曲线总长度），并且让栏杆的总长和接近或者等于这个曲线的总长度；

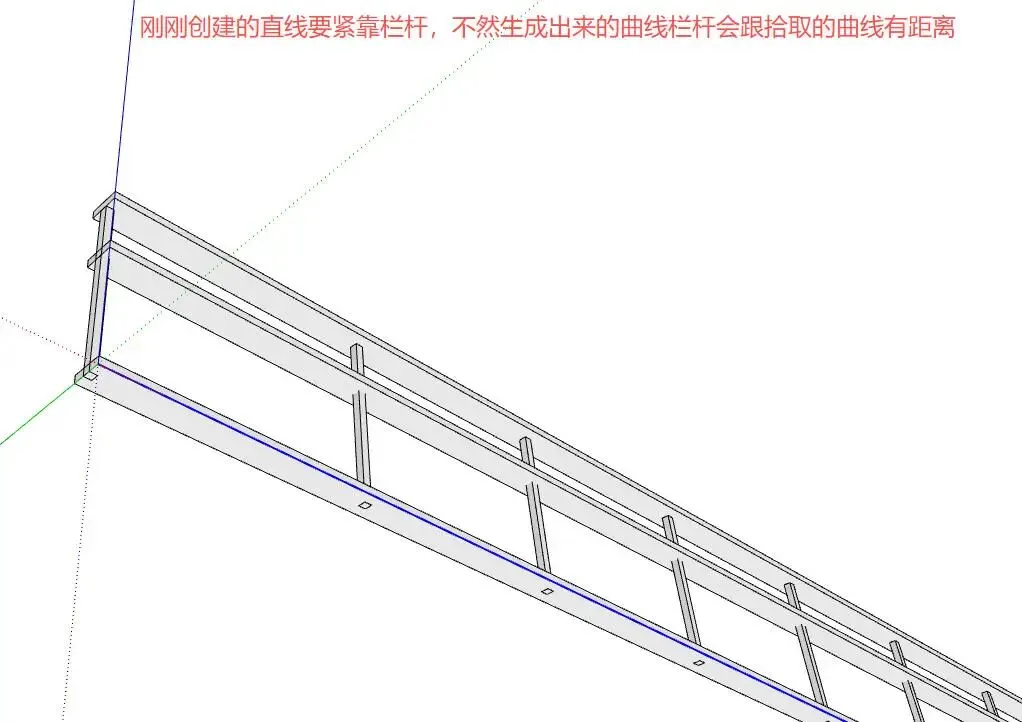

根据实际效果让这段直线基线要贴近栏杆外边沿或者让其在栏杆的中心线；

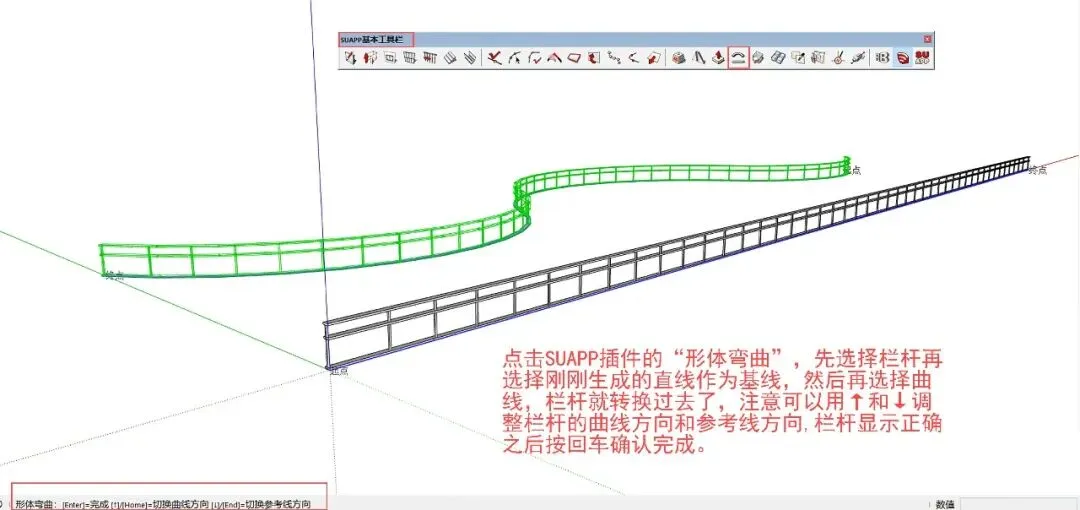

先点击SUAPP插件的“形体弯曲”命令，再点击刚刚新建的直线基线，最后点击目标曲线，栏杆就转换到曲线上去了，这个时候可以用↑和↓调整栏杆的曲线方向和参考线方向，栏杆显示正确之后按回车确认完成，这样曲线栏杆就做好了。这种方法可用于曲线栏杆或者其他需要将平面造型根据曲线弯曲的路径生成的造型。

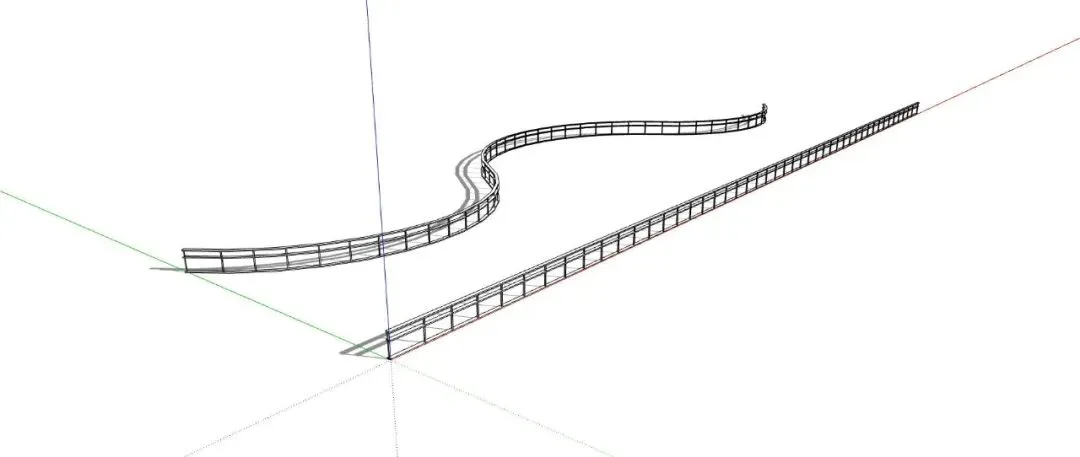

最终效果如图所示。
