Z01X安装教程

简介

Synopsys Z01X 是 Synopsys 提供的 故障仿真与功能安全验证工具，主要用于在 RTL 设计阶段模拟芯片可能出现的故障，并分析设计对故障的检测和容错能力。它可与 VCS 等仿真工具配合使用，帮助验证人员评估设计的故障覆盖率、诊断能力及功能安全特性，广泛应用于汽车电子、SoC 等高可靠性芯片的验证流程。

主要功能：

• Fault Simulation（故障仿真）： 在 RTL 设计中注入不同类型的故障，模拟实际芯片可能出现的异常情况。
• Fault Coverage Analysis（故障覆盖率分析）： 分析测试用例对故障的检测能力，评估整体故障覆盖率。
• Safety Verification（功能安全验证）： 用于验证安全机制对故障的检测和处理能力，辅助满足 ISO 26262 等功能安全要求。
• RTL & Simulation Integration（RTL 仿真集成）： 可与 VCS 等 Synopsys 仿真工具结合，将现有 RTL 和验证环境用于故障分析。
• Debug & Reporting（调试与报告）： 提供故障状态、检测结果及覆盖率等分析信息，帮助快速定位未检测故障并优化验证方案。

安装

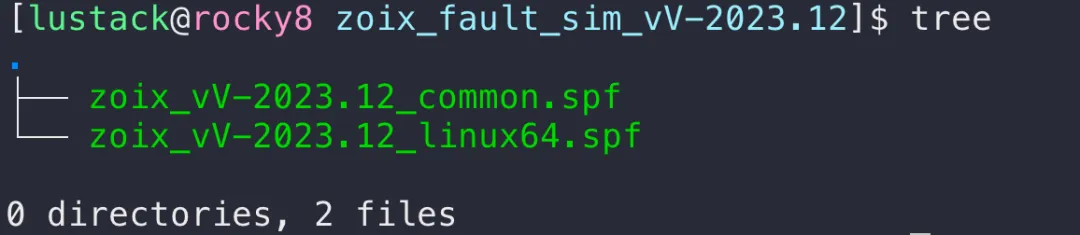

• 查看安装包

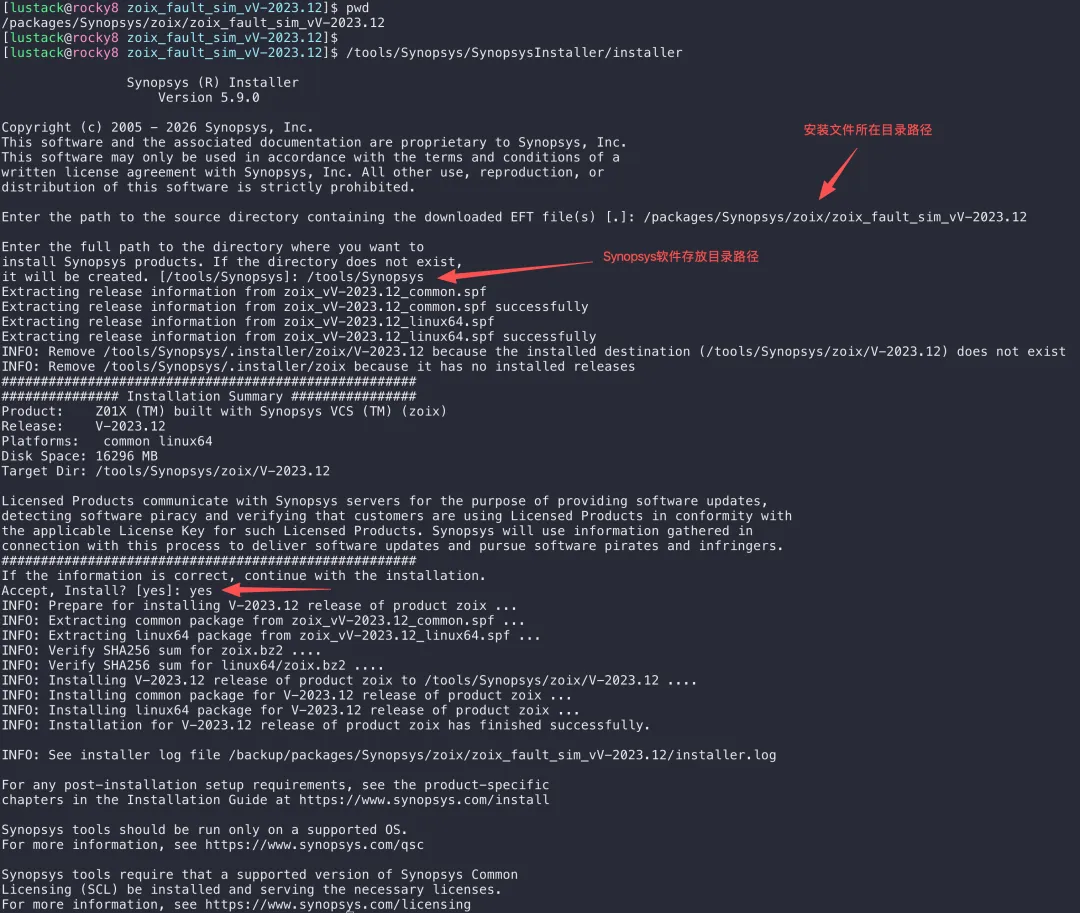

• 安装 z01x （这里使用命令行进行安装）

配置

• modulefile

#%Module1.0module-whatis    "Synopsys zoix_vV-2023.12"setenv           ZOIXHOME               $env(SYNOPSYS_HOME)/zoix/V-2023.12prepend-path     PATH                   $env(ZOIXHOME)/bin

启动

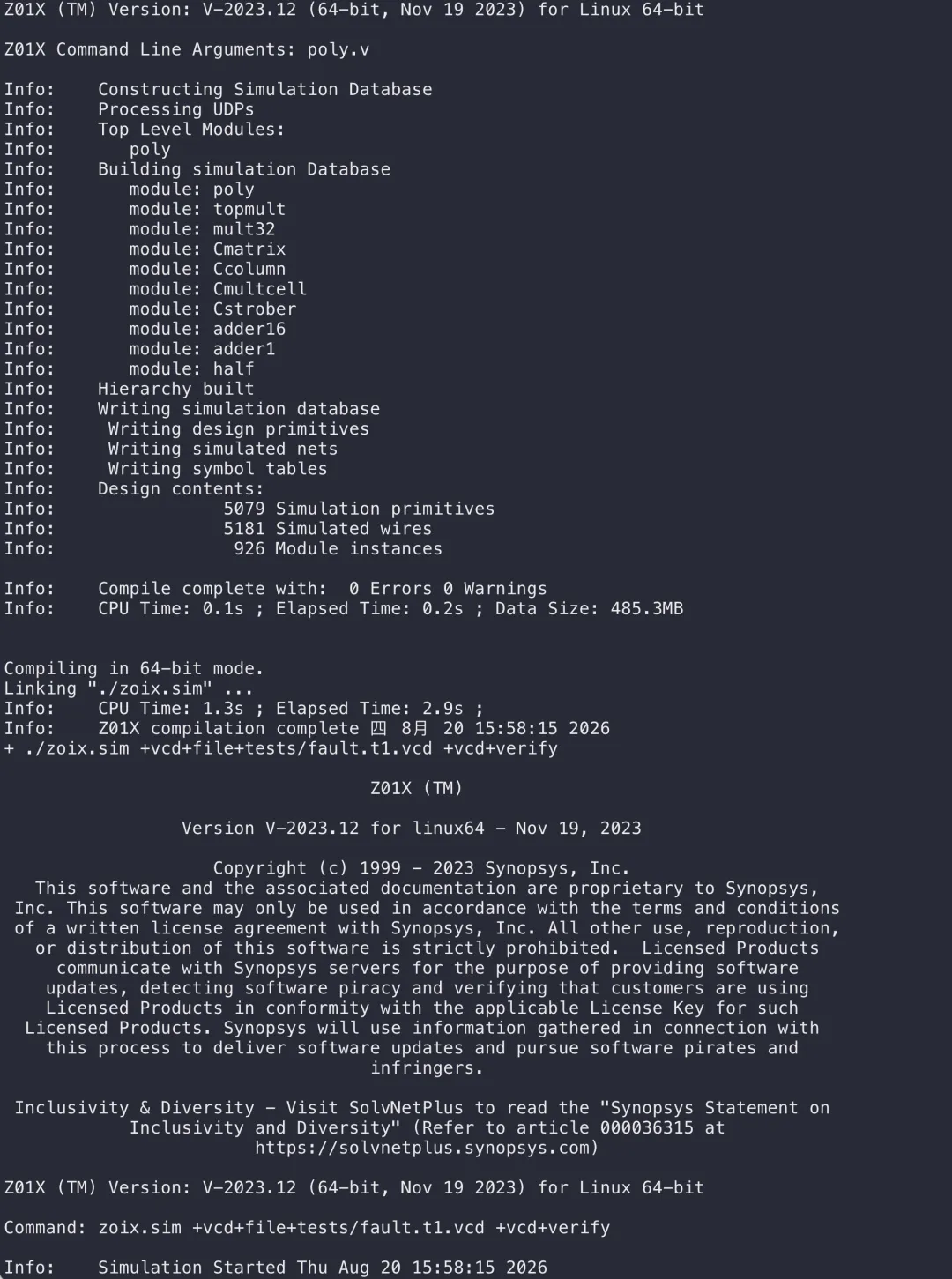

• 在  $ZOIXHOME/demo 有相关示例

说明：软件源于网络，仅作学习交流使用，无任何商业用途，不提供分享。教程为本人使用过程的总结，并非官方文档，如有错误，可以指出。
