车载Camera·软件栈·第6篇 | QCarCam:车载专用的 Camera 取流框架

导读：一辆车上十几颗摄像头，走的不是手机那套 Camera2 → CamX-CHI，而是高通车载专用的 QCarCam。本篇讲清三件事：QCarCam 是什么、车载为何另起一套、一次取流如何完成——含 QNX / Android 双域分层架构、底层 AIS → QCX 换代、以及与 CamX / EVS 的边界（EVS 已弃用、迁往 Camera2，文中说明）。全篇通篇标注来源硬度，闭源处不装作确定。系列第 6 篇。

阅读前提

• 系列内：承接第5篇。上一篇分清两条路——一条是 Android Camera 栈（Camera2 → CamX-CHI，座舱应用摄像头），另一条是车载专用栈（以 QCarCam 为对外 API，服务倒车 / 环视 / DMS / ADAS 等 GMSL 车规摄像头）。本篇讲后一条：QCarCam 是什么、车载为何用它、一次取流如何完成。
• 系列外：需要 GMSL（车载长距离串行摄像头接口）、ISP（图像信号处理器）、双 OS（QNX 安全域 + Android 座舱经 Hypervisor 共存于同一颗芯片）、以及 C 语言 API 的基本概念，不熟悉时按字面理解即可。
• 深度与依据：QCarCam 的逐字官方 API 文档在高通开发者门户登录墙内，公开可引者有限。本篇依据高通公开文档（QcNode、Qualcomm Linux Camera Guide 的 GMSL 说明）、AAOS 官方（EVS）、一份把 QCarCam API 与底层实现串起来的逆向 wiki及多篇技术博客交叉核实；实现细节（如事件队列条数、参数字段）来源不硬者，文中标注、不作定论。脱敏：不涉及任何项目私有 / QNX NDA / 具体 sensor 连法 / tuning。

一、车载为什么要用 QCarCam

一辆车上的摄像头数量可观：环视 4 路、倒车、DMS / OMS，再加 ADAS 前视周视，十余颗常见，多经 GMSL 长线束接入、多路常开。这些车规摄像头走的不是上一篇的 Android 路径，而是 QCarCam。

Android 的 Camera 栈本质上为手机设计：应用触发、单路或少数几路、消费者少、可容忍秒级启动、摄像头以 MIPI 直连为主。车载需求与之不匹配，故高通另建 QCarCam（含底层采集系统）。三条硬需求：

其一，GMSL 多路常开的统一采集。 车规摄像头经 GMSL / FPD-Link 串化器走长同轴线接入（抗长距离、抗干扰），一颗芯片的 CSI 需扇出多路。高通官方 Camera Guide 记载了对应机制：一个 GMSL port 挂 4 路摄像头至同一 CSI（以 virtual channel 区分）、按 group 并发，并有 offline IFE 支撑多路并发。多路常开与分组仲裁，正是 QCarCam 要解决的问题。

其二，多客户端仲裁。 一路摄像头的画面常有多个消费者：倒车 App 显示、泊车算法读取、行车记录录制。需要一个系统级服务进程统一持有摄像头资源、按客户端分发——即下一节的 ais_server。

其三，跨 OS 可移植。 车载常为双 OS：安全域运行 QNX、座舱运行 Android，经 Hypervisor 共存于同一颗芯片。QCarCam 的一项特性是 OS 可移植——同一套 API 在 QNX 与 Android 上均可使用。因此它并非"Android 侧技术"，而是横跨两个 OS 的车载 Camera 取流框架：QNX 安全域可直接取流，Android 座舱侧经 EVS 用到它（EVS 弃用后迁 Camera2，第四节详述）。

还有一条常被摆在最前的需求——早启动。车规摄像头（尤其倒车）要求极早出图，而 Android 完整 Camera 框架冷启动需十余秒，无法满足。QCarCam 底层轻量、原生 C、可极早拉起，为"极早出图"提供了前提。但倒车挂挡瞬间的秒级出图如何落地——QNX 先出图、EVS 在 Android boot 内尽早拉起、以及双系统间的 handoff——属下一篇内容，本篇不展开。

小结：Android Camera 栈面向"手机式、应用触发、少消费者、容忍秒级启动"；车载摄像头面向"GMSL 多路常开 + 多客户端 + 跨 OS"。需求错配，故高通另建 QCarCam。

二、QCarCam 是什么：统一的取流接口

QCarCam（Qualcomm Car Camera）是高通为车载摄像头定义的一套 C API，向上层提供统一的取流接口：应用只需调 API 取帧——

• 无需关心摄像头是 MIPI 直连还是 GMSL 串化；
• 无需关心底层是哪套 ISP；
• 无需关心访问硬件的服务进程在哪个域（实际常落在 QNX 安全域）。

它覆盖车载多样化的摄像头入口：MIPI CSI sensor（直连）、deserializer / aggregator（GMSL、FPD-Link 等车规长线束串化方案的收端）、HDMI / CVBS（经转换芯片的数字 / 模拟视频输入）、以及 memory buffer（把内存中的帧当作一路"虚拟输入"）。

分层架构：QNX 域与 Android 域

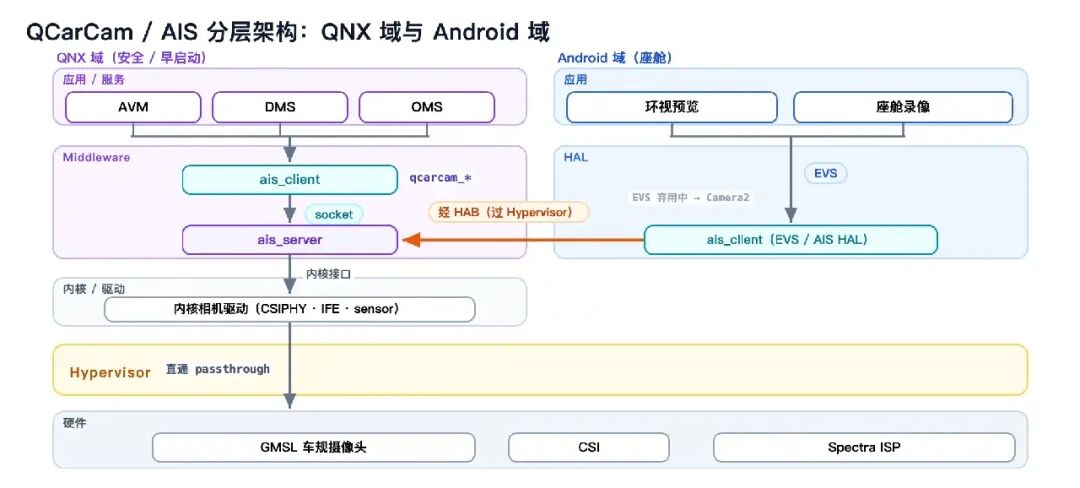

图中 QNX 域与 Android 域各自分层，两域共同下方是 Hypervisor（隔离并托管两个 VM），最底层是硬件。QNX 域（安全 / 早启动）：应用 / 服务 → Middleware（ais_client 与 ais_server）→ 内核 / 驱动（内核相机驱动）→ 硬件；应用调 qcarcam_* 进入 ais_client，ais_client 经本域 socket 连 ais_server，ais_server 不直接访问硬件——经内核相机驱动操作，而硬件由 Hypervisor 一次性直通（passthrough）给 QNX：分配完成后，驱动近乎直接操作硬件，Hypervisor 不再逐次中转。Android 域（座舱）：应用 → HAL（ais_client，在 EVS / AIS HAL 内）；应用经 EVS 进入 ais_client，其 ais_client 跨 VM、经 HAB（Hypervisor 的跨域通信机制）连到 QNX 的 ais_server 取帧——注意这与 QNX 同域的 socket 不同。两点值得记住：**ais_server 只在 QNX 域、独占硬件，两域客户端都连它；Android 侧接入 AIS 目前经 EVS（EVS 正弃用、迁往 Camera2，见第四节），座舱内**相机则走另一条 Camera2 → CamX-CHI 路径。

关于这张图的性质：QCarCam 底层闭源，逐字官方架构图在高通开发者门户登录墙内。此图为综合公开逆向资料与高通公开文档交叉整理，非高通官方架构图，请作"帮助理解的骨架参考"。其中 QNX 侧的中间层用 "Middleware" 泛称（ais_client 与 ais_server 都在此，确切子层名各平台不一）；Android 侧接入 AIS 目前经 EVS（EVS 弃用中→Camera2，见第四节）。图中 ais_server 落在 QNX 域、Android 经 HAL 跨域取帧属逻辑关系；跨 VM 传输经 HAB（高通 hypervisor 机制；QNX Hypervisor 设计常走 VIRTIO，随平台而定），其细节与倒车早启动属下一篇内容。

关键组件：三个角色

qcarcam.h（对外 API 头文件）。 应用面对的唯一入口：一组 qcarcam_* 函数声明（initialize / open / start / get_frame…）与类型定义。它只是头文件、非库——实现这组 API 的是 libais_client.so。价值在稳定：底层换代，函数签名基本不变，应用改动小。

libais_client（框架层的客户端库 .so）。 它不在 app 进程，而在框架层——QNX 侧属 Middleware，Android 侧包在 HAL（EVS / AIS HAL）内。上层经它调 QCarCam API，每个调用被翻译为发往服务进程的 socket / IPC 请求；服务进程侧的事件（尤其"帧就绪"）也由它接收、投递回上层。它维护优先级事件队列，保证"帧就绪"等关键事件优先于"参数变更"送达；等帧以条件变量阻塞 / 唤醒，get_frame 支持超时。（事件队列条数属逆向资料的实现细节，机制如此，条数不追究。）

ais_server（守护进程）。 运行在 QNX 域，是框架中唯一操作摄像头硬件的进程（经内核驱动访问 CSI / ISP / 解串器），角色近似 Android 的 cameraserver。职责：系统级管理摄像头资源、接受多客户端连接、协调设备访问与仲裁、配置 ISP。一个 server 统一持有所有摄像头，两域的 client 均连接它取流（Android 侧经 HAB 跨 VM）。

与 CamX 的关系（此图未画，第四节展开）。ais_server 做 ISP 处理时，可（编译开关 USE_IMAGING_AIS）复用 CamX 的 ISP 能力，也可独立运行；CamX 是可选后端，非必经节点。

底层换代：当代 AIS，下一代 QCX

需区分两层。上述组件（ais_server / libais_client）是 QCarCam 当代的底层实现，称 AIS（Automotive Imaging System，高通车载成像系统），用于 SA8155P / 8295P 世代。底层实现会换代：新一代 ADAS 平台（SA8650P / 8775P 等）上，AIS 演进为 QCX（Qualcomm Camera Next，服务进程由 ais_server 变为 qcxserver），ISP 组织方式重构，但对外仍是 QCarCam API（升至 6.X）。QCX 是 AIS 的下一代，而非并列的另一套；换代的是实现，QCarCam 这层抽象不变。正因这层 C API 一脉相承，底层从 AIS 换到 QCX，应用改动才小——这是它作为稳定抽象层的价值。

API 生命周期

QCarCam 是一套调用顺序严格的 C API，与 Camera2 的生命周期同构——打开 → 配置 → 取帧 → 关闭。对照如下：

诚实标注：上表为基于公开 API 语义整理的示意（参数字段、事件是回调还是 poll 的确切签名未取到官方直链）；query_inputs 之外是否有独立的 get_param 类函数，公开证据不足，不列。

QCarCam 是统一的取流接口（一套 C API）：应用只管取帧，摄像头接法、ISP、服务所在 OS 均被隐藏。底层当代为 AIS，下一代为 QCX；无论哪代，对外都是 QCarCam。

三、一次取流的完整链路：以 RVC 后视为例

本节讲一次取流的完整过程，以最典型的后视 RVC（倒车影像）为例：单路摄像头 → 单个消费者 → 上屏，一条直链，无多路并发、无算法回路，便于讲清生命周期与组件间通信。

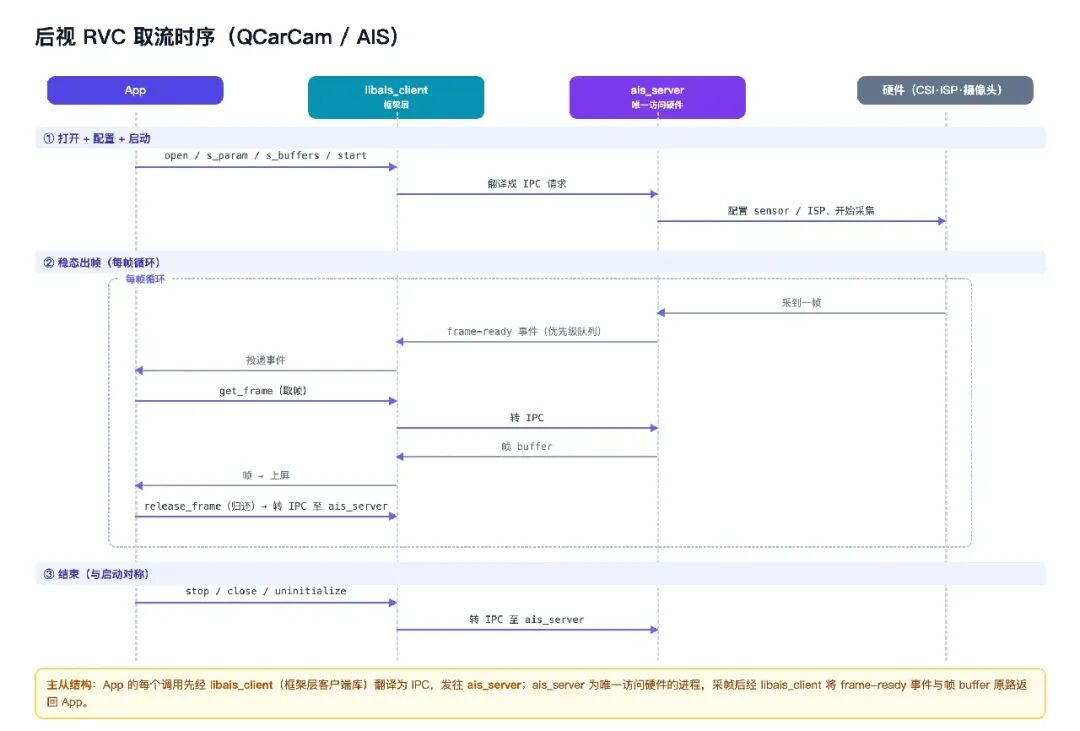

这些函数的调用顺序与 Camera2 同构，但背后是一套独立的车载取流栈（而非 Camera2 → cameraserver → CamX-CHI）：应用调用经 libais_client 翻译为 IPC 发往 ais_server。时序如下：

分三个阶段读这张图：

① 打开 + 配置 + 启动。 倒车 App 依次调 open（取 handle）、s_param（设分辨率 / 格式）、s_buffers（绑缓冲池）、start（启动采集）。每个调用都是两跳：先进 libais_client，翻译为 IPC 发往 ais_server，再由 ais_server 配置 sensor / ISP、启动采集。App 全程不接触硬件。

② 稳态出帧（每帧循环一次）。 核心回路：

• ais_server 每采到一帧，经优先级事件队列抛出 frame-ready 事件，libais_client 收到后投递给 App；
• App 收到事件，调 get_frame 取帧——同样两跳转成 IPC 到 ais_server，帧 buffer 原路回到 App 上屏；
• App 用完，调 release_frame 把 buffer 归还缓冲池——继续两跳。

③ 结束。stop / close / uninitialize，与启动对称，逐跳退回。

组件间通信：App 与 ais_server 无直连，一切经 libais_client 走 IPC；事件（尤其 frame-ready）走优先级队列，等帧以条件变量阻塞 / 唤醒。帧在硬件侧的来路：**sensor → serializer（摄像头侧串化）→ 长同轴线 → deserializer（SoC 侧还原）→ CSI → IFE → ais_server**，再经 libais_client 交至应用。

RVC 单路讲清后，另两类可类推：环视 AVM 是同一链路复制为多路并发（4 路各自 open / start，ais_server 分组仲裁）；DMS 是在消费端加挂算法（取帧后交人脸 / 视线算法，而非直接上屏）。机制不变，仅"路数 + 帧的去向"不同。

这是一套独立于 Android Camera 栈（Camera2 → cameraserver → CamX-CHI）的车载取流通路——libais_client → ais_server，走 socket / HAB。倒车挂挡瞬间画面早于 Android 上屏，属早启动 / 跨域 handoff，下一篇专述。

四、总结与注意事项

两代实现对照如下（最易记混，需记准）：

对外始终是 QCarCam，底层从 AIS 换到 QCX。

再看两处最易讲错的关系：

① 与 CamX：独立通路 + 可选复用。 QCarCam 的底层（AIS）是独立于 CamX-CHI（上一篇的 Android HAL）的车载 Camera 采集 / 服务 / 仲裁框架，有自成一套的 server / client / API / 事件队列；做 ISP 处理时可复用 CamX（USE_IMAGING_AIS 决定是否链接 CamX 模块，AIS_BUILD_CAMX 决定用 CamX 处理还是独立运行）。故"车规摄像头不经 CamX"并不准确，准确表述是"不以 Camera2 → CamX-CHI 的 HAL3 链为主路径"，但底层 ISP 仍可能是 CamX / Spectra。

② 与 EVS：EVS 是 Android 侧的标准接口，后端落在 QCarCam。 EVS（Exterior View System）是 Google / AAOS 定义的车载 Camera HAL，为 IVI 的倒车 / 环视应用提供标准接口。高通平台的公开 vendor 兼容性矩阵中有 HAL 声明 vendor.qti.automotive.qcarcam、接口 IQcarCamera v1.0——即高通把 QCarCam 暴露为一个 HAL，EVS 的高通实现后端坐在 QCarCam 上。故"EVS 就是高通的"亦不准确：EVS 是 AAOS 标准，高通提供的是其下的 QCarCam 后端。

时效补充：AAOS 近版本已弃用 EVS API，引导迁移到 Camera2（车外相机走 privileged AID_AUTOMOTIVE_EVS + system camera，并提供 shim 兼容层过渡）。但要点在于——弃用的是 Android 应用侧的接入口，QCarCam / AIS 这个 vendor 后端不变：只是 Android 侧从 EVS 换成 Camera2 去接同一个 AIS。因此本篇的 QCarCam/AIS 主线不受影响，变的只是座舱侧的"提货口"。

注意事项 · 依据。 QCarCam 底层闭源，逐字官方 API 文档在高通开发者门户登录墙内。本篇的架构分层、组件职责、C/S 通信方式，来自高通公开文档、AAOS 官方与逆向 wiki 的交叉核实；字段级细节（参数签名、事件队列条数、精确版本号）公开证据不足，文中已逐处标注"示意 / 逆向 / 不写死"，请勿当作官方定义照抄——落到具体量产平台，以各自 BSP 与官方门户为准。

车载 Camera 并非"手机摄像头装上车"——车规摄像头这条主路径，是独立于 Android Camera 栈、跨 OS 的 QCarCam。理清它，才算把握车载 Camera 软件栈的主体。至于倒车挂挡秒级出图：QCarCam 底层可极早拉起只是前提，真正让画面早于 Android 上屏的，是 EVS 早启动、QNX 安全域先出图与双系统间的跨域 handoff——下一篇展开。

参考资料

• QcNode — Qualcomm 官方 GitHub：Camera node "用 qcarcam 库做 streaming"、QNN node 做 AI 推理——佐证 QCarCam 是取流库、ADAS 感知分取流 / 推理两路。
• Qualcomm Linux Camera Guide · Stream cameras — Qualcomm 官方：GMSL per-port grouping、virtual channel、offline IFE 多路并发。
• Vehicle Camera HAL — source.android.com（AAOS 官方）：EVS 定位、车载早启动（开机 2 秒内出图）、倒车 / 环视用 EVS（注：EVS 已弃用，官方引导迁 Camera2）。
• EVS Overview — source.android.com（AAOS 官方）：EVS 概览（已弃用→Camera2）。
• Migrate to Camera2 — source.android.com（AAOS 官方）：EVS 弃用、迁 Camera2 的官方指引（privileged 早访问 AID_AUTOMOTIVE_EVS、shim 兼容层）。
• QCarCam 底层实现（AIS）系统架构（DeepWiki，逆向）：QCarCam API 生命周期、ais_server / libais_client、事件队列、USE_IMAGING_AIS / AIS_BUILD_CAMX——把全链串起来的公开物（逆向 wiki，实现细节需谨慎）。
• vendor 兼容性矩阵中的 vendor.qti.automotive.qcarcam / IQcarCamera v1.0（LineageOS 镜像）：佐证 EVS 高通后端坐在 QCarCam 上。
• 说明：QCarCam 逐字官方 API 定义在高通开发者门户（登录墙内）；本篇 API 语义为公开逆向 + 多篇技术博客交叉核实，实现细节已在文中标注来源强度。
