南昌市洪都中医院二期工程项目基坑支护施工方案_2020年公司级优秀施组方案_方案05南昌市洪都中医院二期工程项目基坑支护施工方案

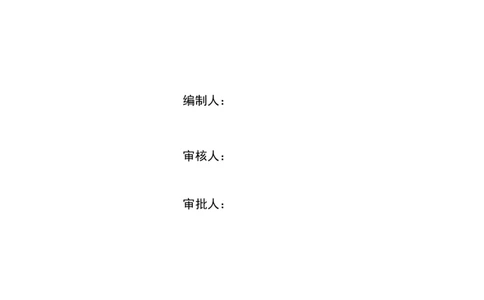

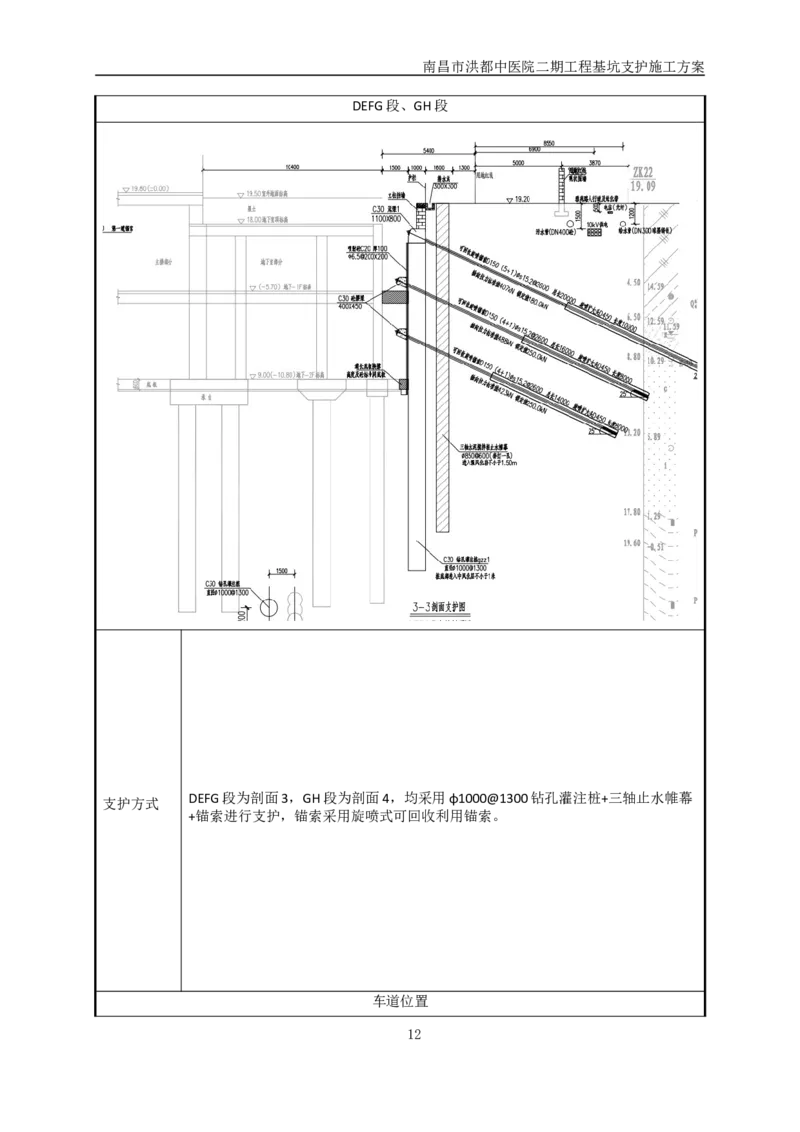

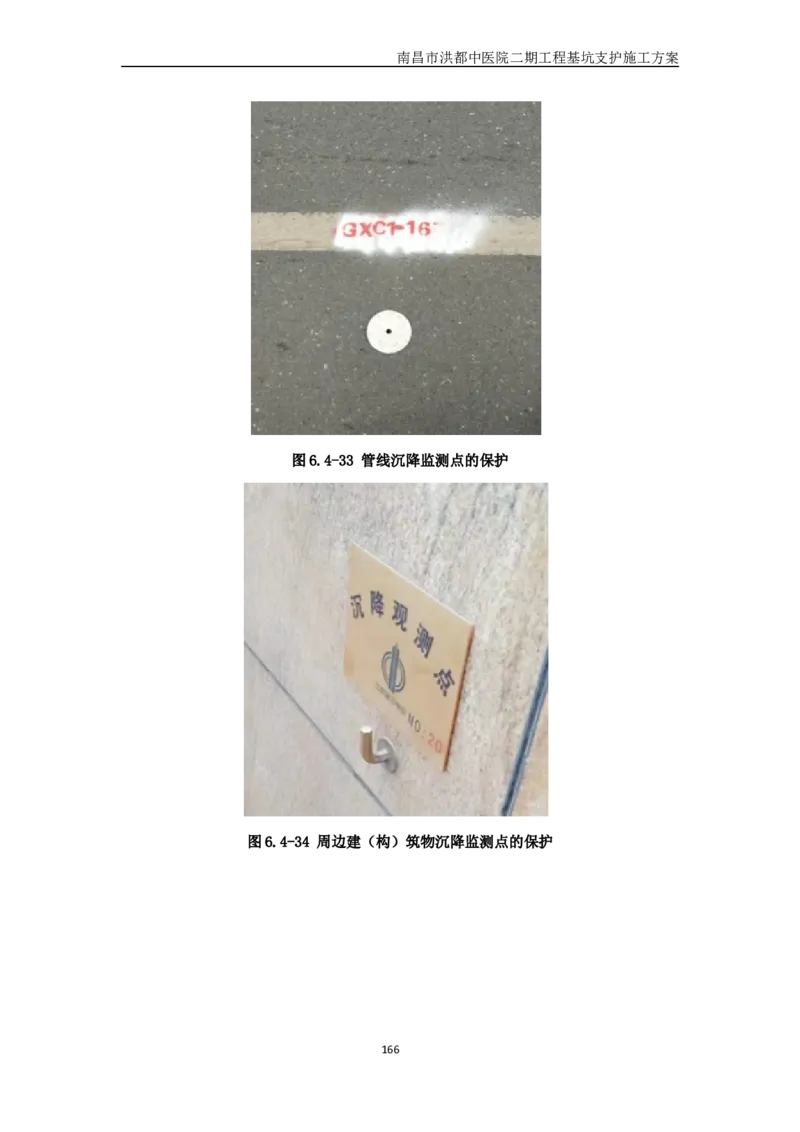

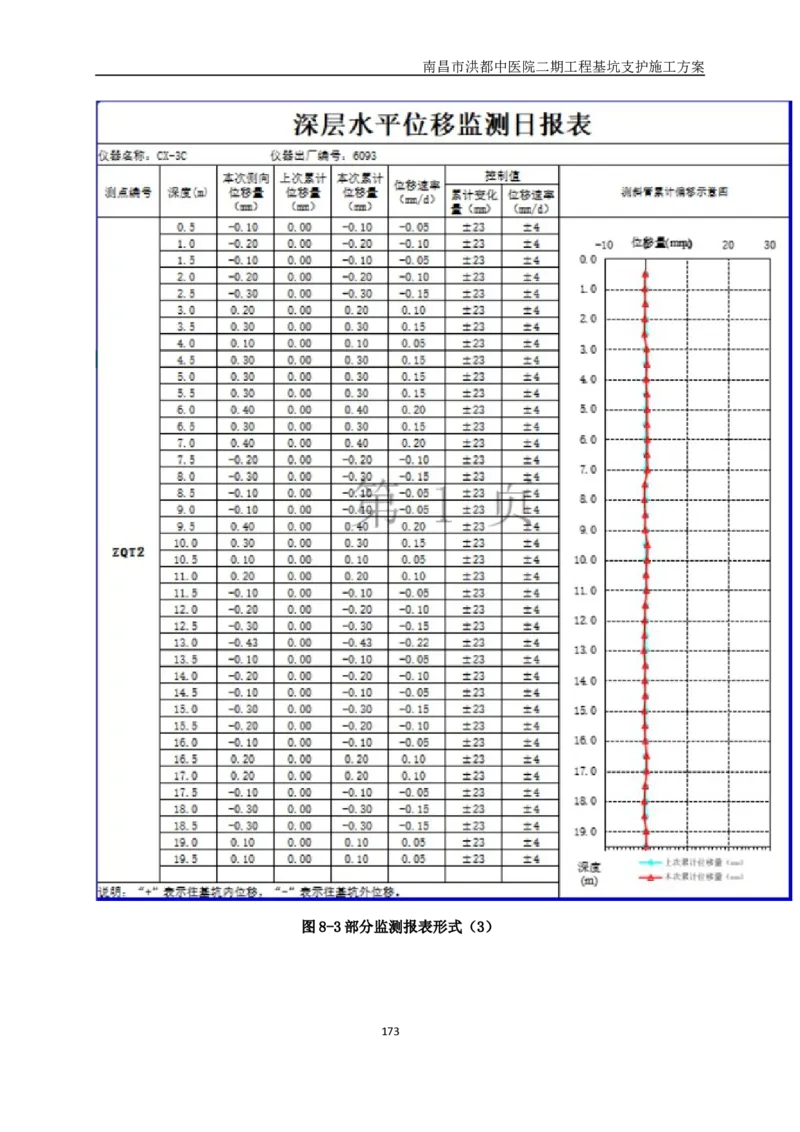

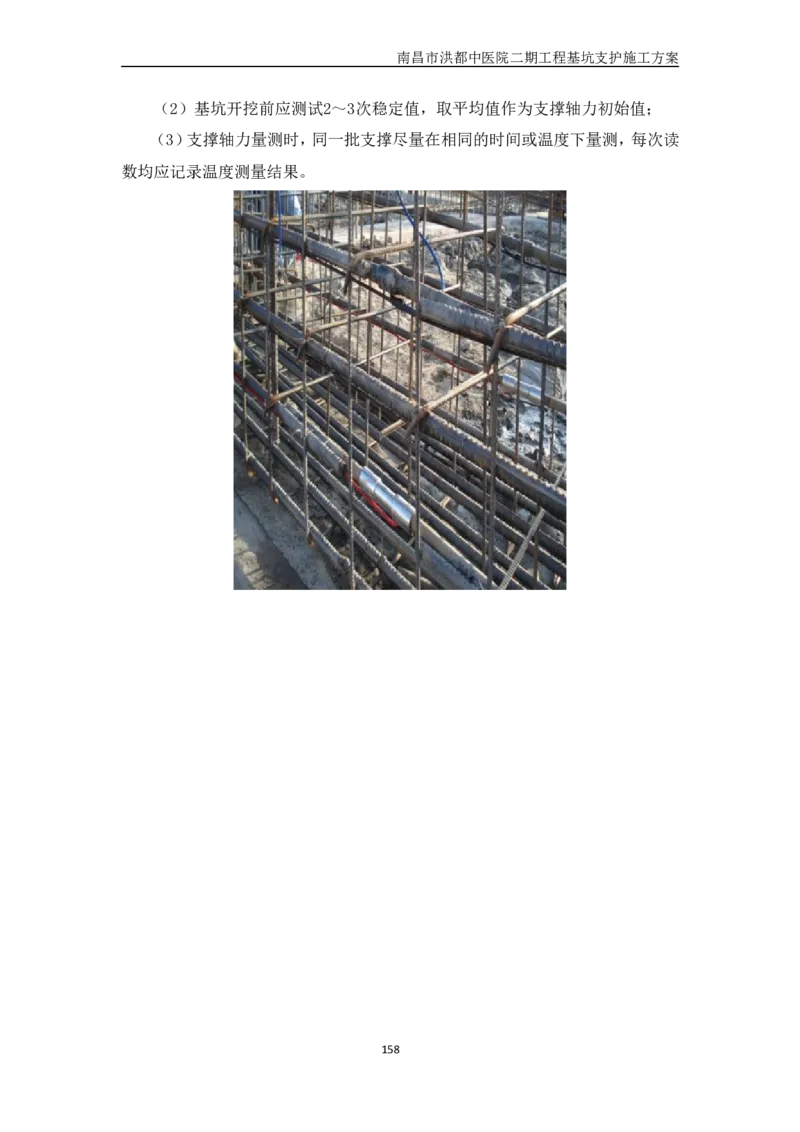

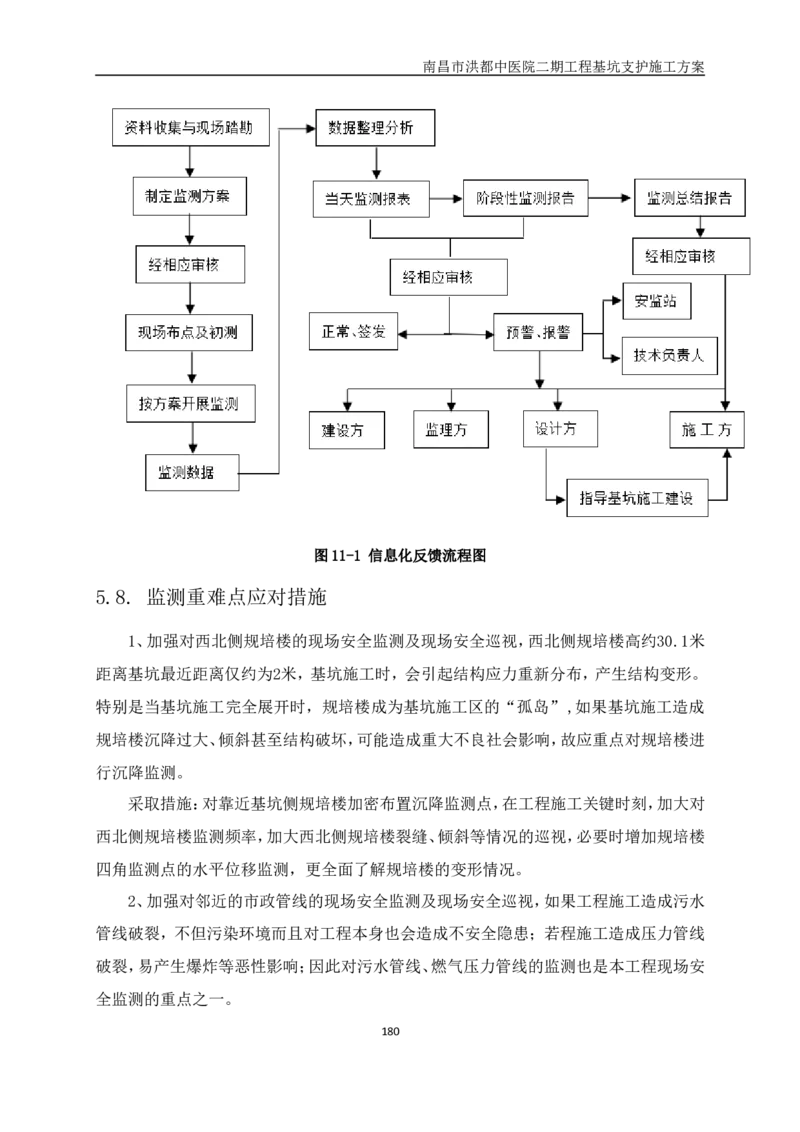

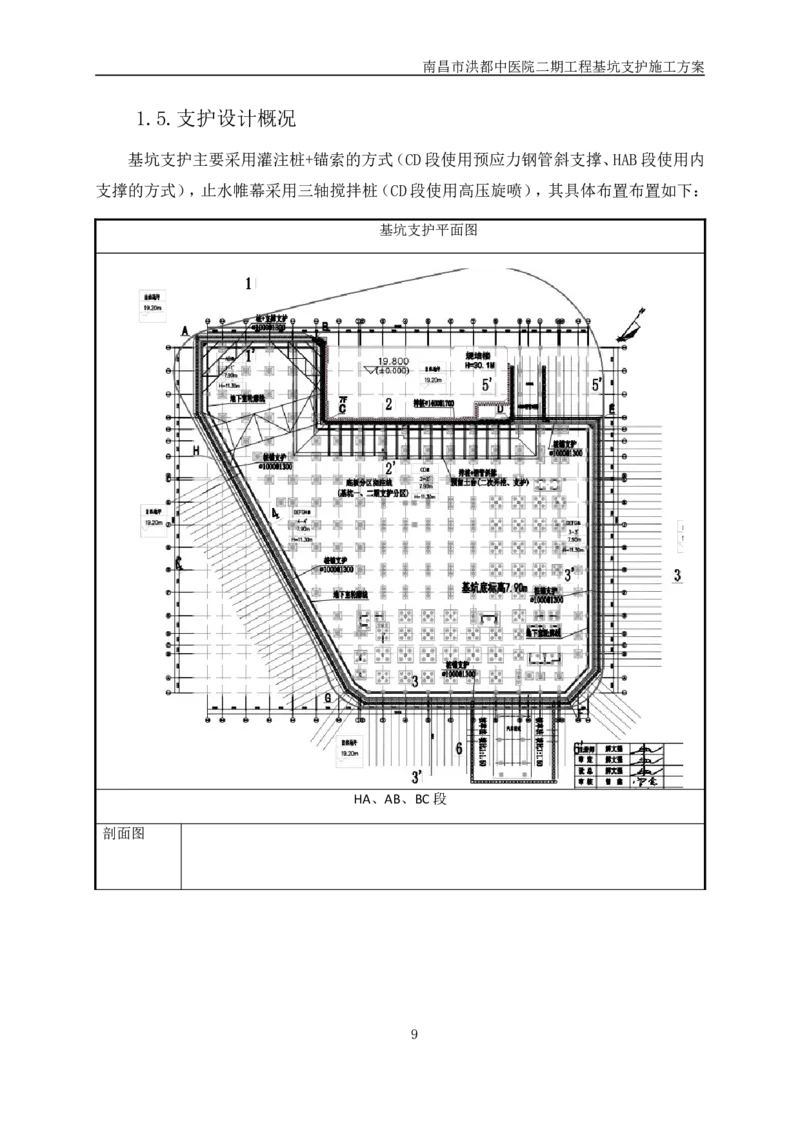

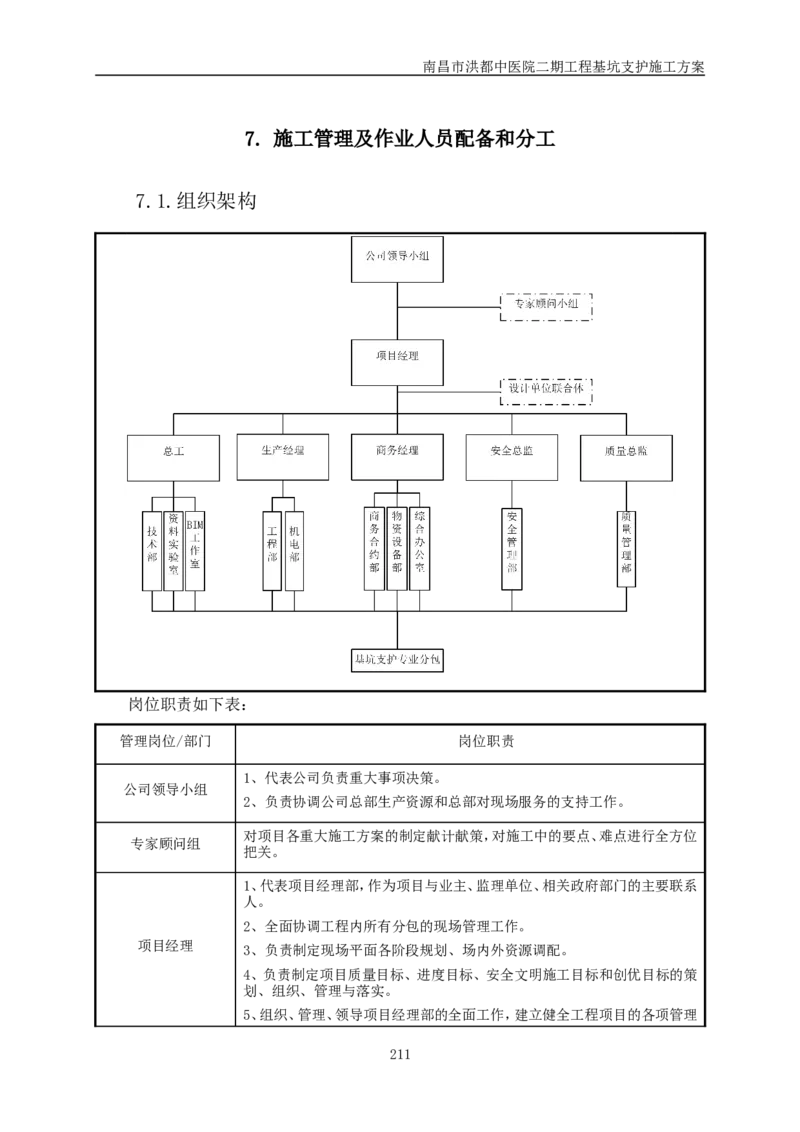

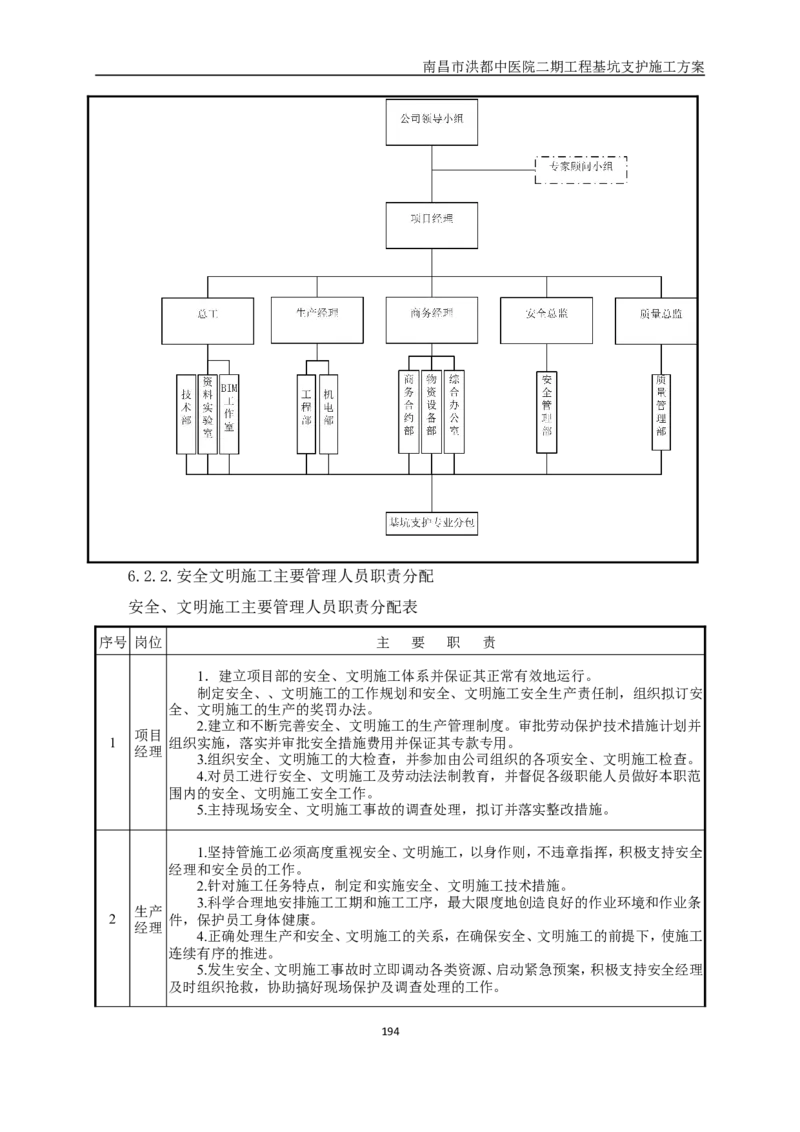

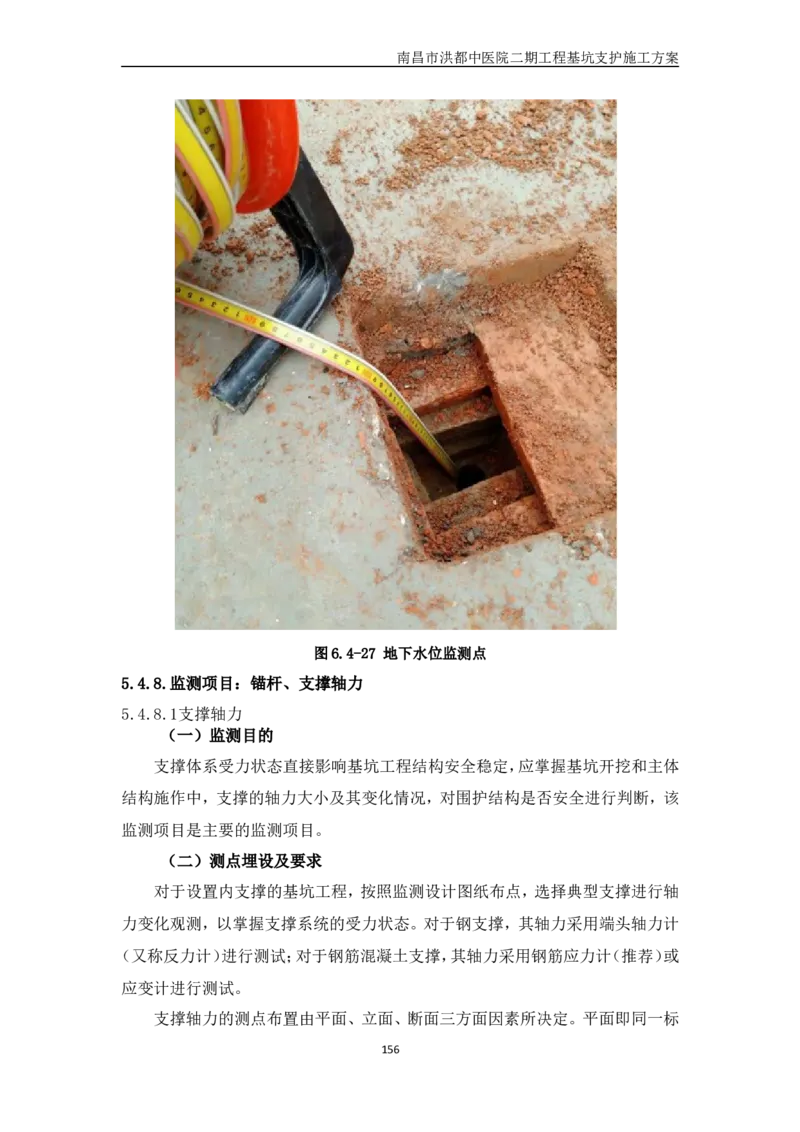

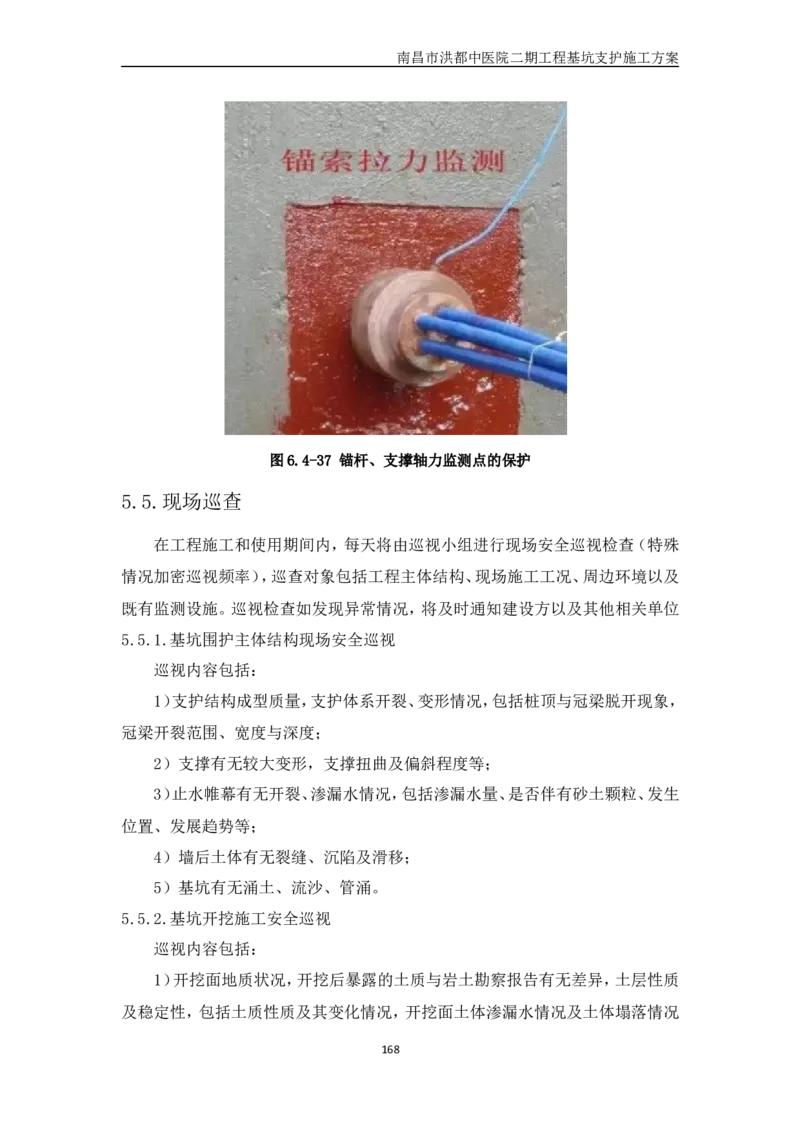

南昌市洪都中医院二期工程（含中医药传承创 新工程重点中医医院建设）项目 基坑支护安全专项施工方案中国建筑一局（集团）有限公司 二O一九年十月三十日南昌市洪都中医院二期工程基坑支护施工方案 南昌市洪都中医院二期工程（含中医药传承创新工 程重点中医医院建设）项目 基坑支护安全专项施工方案 编制人： 审核人： 审批人： 中国建筑一局（集团）有限公司 南昌市洪都中医院二期工程项目部南昌市洪都中医院二期工程绿色施工实施规划方案 日 期：二O一九年十月三十日南昌市洪都中医院二期工程基坑支护施工方案 目 录 1. 编制依据及工程概况.....................................................1 1.1. 编制依据........................................................1 1.2. 编制原则........................................................2 1.3. 工程概况........................................................2 1.4. 地质、水文情况..................................................3 1.5. 支护设计概况....................................................9 1.6. 降排水设计概况.................................................14 1.7. 重、难点分析及相应技术措施.....................................14 2. 施工计划..............................................................18 2.1. 技术准备.......................................................18 2.2. 现场准备.......................................................18 2.3. 主要材料计划...................................................19 2.4. 劳动力计划.....................................................19 2.5. 施工机械计划安排...............................................20 2.6. 施工进度计划...................................................20 3. 施工部署..............................................................24 3.1. 工程总体目标...................................................24 3.2. 工程管理机构设置及职责.........................................24 3.3. 基坑总体施工流程...............................................29 4. 施工工艺技术..........................................................35 4.1. 施工测量.......................................................35 4.2. 三轴搅拌桩施工方案.............................................39 4.3. 旋挖灌注支护桩施工方案.........................................45 4.4. 袖阀管注浆施工方案.............................................63 4.5. 高压旋喷桩帷幕施工方案.........................................68 4.6. 立柱桩与内支撑施工方案.........................................76 4.7. 冠梁、腰梁施工.................................................84 4.8. 锚索、土钉墙施工方案...........................................87南昌市洪都中医院二期工程基坑支护施工方案 4.9. 钢管支撑施工方案...............................................94 4.10. 基坑降排水施工方案...........................................105 4.11. 土方施工方案.................................................109 4.12. 坡面网喷.....................................................119 5. 基坑监测方案.........................................................120 5.1. 监测方案依据及技术标准........................................120 5.2. 监测目的、范围................................................120 5.3. 基坑监测内容..................................................121 5.4. 监测方案的实施................................................132 5.5. 现场巡查......................................................170 5.6. 成果处理......................................................173 5.7. 监测实施进度计划..............................................179 5.8. 监测重难点应对措施............................................183 6. 施工安全保证措施.....................................................193 6.1. 施工安全文明管理目标..........................................193 6.2. 施工安全保证措施..............................................193 6.3. 周边环境及地下管线保护方案....................................202 6.4. 雨季施工组织方案..............................................206 6.5. 夜间施工组织方案..............................................208 7. 施工管理及作业人员配备和分工.........................................211 7.1. 组织架构......................................................211 7.2. 专职安全生产管理人员..........................................215 7.3. 特种作业人员..................................................216 7.4. 其他作业人员..................................................216 8. 验收要求.............................................................217 8.1. 施工质量管理目标..............................................217 8.2. 验收标准......................................................220 8.3. 验收程序......................................................220 8.4. 验收内容......................................................221 8.5. 验收人员......................................................223南昌市洪都中医院二期工程基坑支护施工方案 9. 应急预案.............................................................224 9.1. 安全事故应急救援组织机构及职责................................224 9.2. 应急措施......................................................227 附录：..................................................................231南昌市洪都中医院二期工程基坑支护施工方案 1. 编制依据及工程概况 1.1.编制依据 1.1.1.工程中依据的主要规范、规程和标准及文件 1.1.1.1.主要规范 序号 名称 编号 类别 1 建筑工程施工质量验收统一标准 GB/T 50300-2013 国家 2 建筑地基基础设计规范 GB 50007-2011 国家 3 混凝土结构设计规范 GB 50010-2010 国家 4 混凝土结构工程施工质量验收规范 GB 50204-2015 国家 5 建筑地基基础工程施工规范 GB 51004-2015 国家 6 建筑地基基础工程施工质量验收标准 GB 50202-2018 国家 7 建筑结构荷载规范 GB 50009-2012 国家 8 工程测量规范 GB 50026-2007 国家 9 建筑基坑工程监测技术规范 GB 50497-2009 国家 10 建筑边坡工程技术规范 GB 50330-2013 国家 11 建筑施工安全技术统一规范 GB 50870-2013 国家 12 地下工程防水技术规范 GB 50108-2008 国家 13 建筑施工起重吊装工程安全技术规范 JGJ 276-2012 行业 14 建筑基坑支护技术规程 JGJ 120-2012 行业 15 钢筋机械连接技术规程 JGJ 107-2016 行业 16 钢筋焊接及验收规程 JGJ 18-2012 行业 17 建筑机械使用安全技术规程 JGJ 33-2012 行业 18 施工现场临时用电安全技术规程 JGJ 46-2005 行业 19 建筑施工安全检查标准 JGJ 59-2011 行业 20 建筑桩基技术规范 JGJ 94-2008 行业 1.1.1.2.主要图集 序号 名称 编号 1南昌市洪都中医院二期工程基坑支护施工方案 1 混凝土结构施工图平面整体表示方法制图规则和构造详图 16G101 2 地下建筑防水构造 10J301 3 建筑基坑支护结构构造 11SG814 1.1.1.3.主要法律法规 序号 名称 编号 1 建设工程质量管理条例 国务院第279号令 2 建筑安全生产监督管理规定 建设部令第13号 3 建设工程施工现场管理规定 建设部令第15号 南昌市深基坑工程支护结构方案设计文件编制与审查 4 / 要点 5 危险性较大的分部分项工程安全管理规定 37号令 住房城乡建设部办公厅关于实施《危险性较大的分部分 6 建办质〔2018〕31号 项工程安全管理规定》有关问题的通知 1.1.2.中航长沙设计研究院有限公司设计并提供的施工图纸，包括设计总说明、总 平面图、监测点布置平图示意图、基坑支护结构平图示意图、剖面图、大样图等相关图纸 1.1.3.《南昌市洪都中医院二期岩土工程勘察报告（详细勘察）》（江西省勘察设计 研究院） 1.1.4.施工组织总设计 1.1.5.现场实际条件和环境。 1.2.编制原则 1.2.1..遵循设计图纸、技术规范和验评标准，合理优化施工方案，确保质量达到合 格； 1.2.2.紧密结合现场条件，着眼企业实际情况，努力做到实事求是，科学合理安排工 期； 1.2.3.强化施工现场管理，力求周密组织计划，实行平行流水作业； 1.2.4. 充分发挥规范化管理与专业施工队伍的优势，精心施工； 1.3.工程概况 1.3.1.工程总概况 序号 内容 说明与要求 1 工程名称 南昌市洪都中医院二期工程（含中医药传承创新工程重点中医医院建 2南昌市洪都中医院二期工程基坑支护施工方案 设）项目 2 使用功能 医院 3 工程地点 江西省南昌市红谷滩新区碟子湖大道1399号 建筑面积 占地面积 中标价 总投资 4 工程规模 68889.19m2 1.1万m2 2.8559亿 5.9亿（含中医药 传承1.7亿） 5 合同工期 暂定24个月（以监理开工令为准）。 6 质量要求 合同约定确保江西省优质工程。 1.3.2.基坑支护概况 序号 内容 说明与要求 1 基坑安全等级 一级 2 基坑重要性系数 1.1倍 3 基坑使用年限 12个月 基坑面积 基坑长度 开挖深度 4 基坑规模 111750m2 468延米 11.3m 1.4.地质、水文情况 1.4.1.工程地质条件 场地地层结构由第四系人工填土（Q ml）、第四系全新统冲积层（Q al）、第三系新余群 4 4 （Exn）及中元古界双桥山群（Ptsh）组成。按其岩性及其工程特性，自上而下依次划分为① 杂填土、②-1淤泥质粉质粘土、②-2粉质粘土、②-3细砂、②-4粗砂、②-5砾砂、③-1强风 化泥质粉砂岩、③-2中风化泥质粉砂岩、④-1强风化千枚岩、④-2中风化千枚岩，以下分 别予以阐述： 3南昌市洪都中医院二期工程基坑支护施工方案 ⑴第四系人工填土（Q ml） 4 ①杂填土：杂色，稍湿，结构松散，成份以回填粘性土、建筑垃圾、生活垃圾为主，回 填时间较短，未经碾压，自固结较差。该地层在拟建场地内均有揭露，层厚为 2.80~5.30m，平均厚度3.62m，层顶标高为18.59~21.40m，层底标高14.59~16.77m。 ⑵第四系全更新冲积层（Q al） 4 ②-1淤泥质粉质粘土：灰黑色，成分以粘粒为主，次为腐殖质，具腥臭味，液性指数 为1.03，流塑状，其天然含水量为36.9%，平均压缩系数为0.60MPa-1，压缩模量平均值为 3.42MPa，属高压缩性。该层仅在ZK45钻孔揭露，厚度2.60m，层顶埋深3.80m，层顶标高 16.03m。 ②-2粉质粘土：浅黄色，成份以粉粘粒为主，韧性中等，干强度中等，刀切面较光滑， 无摇震反应,顶部含少许灰黑色粘性土，底部砂质含量较高。实测标准贯入实验锤击数为 6~9击，液性指数为0.23~0.70，可塑状。勘察场地原为农田，地势较低，后经人工回填至 现状，该层顶部长期经水浸泡，呈软塑状，颜色呈灰黑色。平均压缩系数为0.35MPa-1，压 缩模量平均值为5.71MPa，属中等压缩性。该层全场均有揭露，揭露层厚为0.60~3.60m， 平均厚度为2.82m，层顶埋深2.80~6.40m，层顶标高为13.43~16.77m，层底标高 11.60~14.10m。 ②-3细砂：浅黄色，稍湿~饱和，实测标准贯入试验锤击数为15~18击，中密。矿物成 份主要为石英、云母、长石，底部含少许粗砂粒。颗粒组份为： 0.25~0.50mm含量约占 16.9~26.2%，0.075~0.25mm含量约占63.2~76.4%，粉粘粒含量约占6.70~16.30%。该层在 场地内均有揭露，揭露层厚约为1.20~4.00m，层顶埋深为5.50~8.50m，层顶标高为 11.60~14.10m，层底标高8.30~12.40m。 ②-4粗砂：浅黄色，饱和，实测标准贯入试验锤击数为18~23击，中密。矿物成份主 要为石英、云母、长石，顶部颗粒含少许细砂粒。颗粒组份为：2.0~20.0mm的含量约占 9.80~15.30%，0.5~2.0mm的含量约占37.70~44.60%，0.25~0.50mm含量约占 20.30~27.30%，0.075~0.25mm含量约占14.60~21.30%，粉粘粒含量约占4.40~6.50%。该 层全场均有揭露，揭露层厚为2.40~7.10m，平均厚度为4.98m，层顶埋深为7.80~12.50m， 层顶标高为8.30~12.40m。 ②-5砾砂：浅黄色，饱和，重型重力圆锥动力触探试验修正后锤击数为11.8击，中 密。矿物成份主要为石英、云母、长石。颗粒组份为：大于20mm的含量约占0.00~14.50%， 4南昌市洪都中医院二期工程基坑支护施工方案 2.0~20.0mm的含量约占26.30~35.50%，0.5~2.0mm的含量约占25.60~28.70%， 0.25~0.50mm含量约占15.60~25.60%，0.075~0.25mm含量约占6.70~13.90%，粉粘粒含 量约占2.60~4.50%，不均匀系数Cu为10.59，曲率系数Cc的平均值为0.58，颗粒级配差， 为级配不良砾。该层在拟建场地内均有揭露，揭露层厚为2.10~6.50m，层顶埋深为 11.90~16.50m，层顶标高为3.11~7.63m。 ⑶第三系新余群（Exn） ③泥质粉砂岩：紫红色，粉砂质结构，泥质胶结。属软质岩，岩石遇水易软化，失水易 干裂。勘察深度内未见临空面、空洞。根据岩石的风化程度将其划分为二个亚层，对其工 程地质特征分述如下： ③-1强风化泥质粉砂岩：紫红色，中厚层状构造，粉砂质结构，泥质胶结，岩石风化 强烈，节理裂隙发育，岩芯较破碎，呈碎块状、圆饼状及短柱状，碎块手可掰断，正常钻进 速度较快。岩体破碎，属极软岩，岩芯采取率较好，为70~80%，岩体基本质量等级为Ⅴ级。 岩石遇水易软化，失水及爆嗮后易干裂崩解，其特性呈碎块状，该地层仅在钻孔ZK42、 ZK43、ZK46、ZK47、ZK48、ZK49、ZK50揭露，揭露层厚2.20~3.10m，层顶埋深为 17.80~18.70m。 ③-2中风化泥质粉砂岩：紫红色，粉砂质结构，泥质胶结，岩石风化中等，岩石较完 整，节理裂隙较发育。锤击声哑、无回弹、有凹痕、易击碎。岩芯较完整，多呈柱状或短柱 状。正常钻进速度一般，岩芯采取率较好，岩芯采取率较好，为80~90%，RQD=85，该地层 仅在钻孔ZK46、ZK47、ZK48、ZK49、ZK50揭露，岩石单轴饱和抗压强度标准值3.9MPa，岩 石较完整，属极软岩，岩体基本质量等级为Ⅴ级。该层揭露层厚1.70~5.20m，平均厚度 4.20m，层顶埋深为20.40~20.80m，层顶标高为-1.50~-0.78m。 ⑷中元古界双桥山群（Ptsh） ④千枚岩：上部黄褐色、下部青灰色，千枚状构造、变晶结构，岩石质软，岩石坚硬程 度分类属“软岩”，钻探深度内未见洞穴与临空面等。按其风化程度的差异及揭露厚度 可分为强风化、中风化两个亚层。对其工程地质特征分述如下： ④-1强风化千枚岩：黄褐色、青灰色，千枚状构造，变晶结构，岩体风化强烈，层理、节 理、裂隙发育。破碎、强度低，岩芯主要呈散土状、块状，碎块用手可掰断，正常钻进速度 较快。岩芯采取率较低，属“极软岩”，岩体完整程度分类为“极破碎”，岩石基本质量 等级为Ⅴ级。揭露厚度为1.10~3.60m，层顶埋深为16.60~18.80m，层顶标高为 5南昌市洪都中医院二期工程基坑支护施工方案 0.85~2.60m。 ④-2中风化千枚岩：青灰色，千枚状构造，变晶结构，岩石风化中等，岩石较坚硬，节 理、裂隙较发育，岩芯碎块状、短柱状，岩石单轴饱和抗压强度标准值3.9MPa，属极软岩 岩体完整程度分类为破碎，岩石基本质量等级为Ⅳ级。勘察期间、勘察范围内该层未见溶 孔、软弱夹层、临空面、空洞等。揭露厚度为3.00~7.10m，层顶埋深为18.20~22.30m，层顶 标高为-2.72~0.76m。 基坑开挖影响范围内土层参数如下表所示： 基坑计算时采用的各土层的c、Φ、γ值 土钉的 土体与 水平抗力 基床系数 内摩 极限粘 锚固体 重度γ 粘聚力C 系数的比 岩土名称 擦角 结强度 粘结强 （kN/m3） （kPa） 例系数 Φ（°） 标准值 度标准 （MN/m4） K K h v （kPa） 值（kPa） ①杂填土 18 10 8 6 - - 15 15 ②-1淤泥质粉质粘 19.0 11.2 7.9 3 2 2 10 12 土 ②-2粉质粘土 19.3 32.1 12.6 14 35 30 20 40 ②-3细砂 19.5 0 28 15 25 22 35 50 ②-4粗砂 19.5 0 34 30 34 30 80 100 ②-5砾砂 20.0 0 36 50 52 37 110 120 ③-1强风化泥质粉 20.5 80 35 - 135 120 - 150 砂岩 ③-2中风化泥质粉 21.5 100 40 - 200 180 - - 砂岩 ④-1强风化千枚岩 20.5 50 30 - 135 120 - 150 ④-2中风化千枚岩 21.5 80 40 - 200 180 - - 1.4.2.水文情况 根据勘察报告，场地地下水类型主要为上层滞水、第四系松散岩类孔隙水： 场地上层滞水主要赋存于上部杂填土中，下部②-1淤泥质粉质粘土、②-2粉质粘土 为隔水底板，该层地下水主要接受大气降水入渗补给及城市管线漏水的补给，向场地低 洼地段排泄或蒸发，由于填土成份密实度的差异，上层滞水连通性较差，且无连续水面， 一般水量较小，水位及水量受季节性影响大。 拟建场地第四系松散岩类孔隙水主要赋存于砂砾石层，②-1淤泥质粉质粘土、②-2 粉质粘土为含水层的隔水顶板，下伏基岩强风化层为相对隔水层底板，拟建场地地下水 为潜水，地下水位年变幅在3~5m，接受赣江的侧向补给及降雨入渗补给，水量丰富，水位 随季节变化，枯水及平水期地下水向赣江排泄，水位下降，丰水期接受赣江水体的侧向补 给，地下水位上升。地下水与赣江水力联系较密切，该层地下水渗透系数为110m/d左右， 6南昌市洪都中医院二期工程基坑支护施工方案 含水层一般厚度为9.00~11.00m左右。勘察期间初见水位埋深7.20~10.00m，标高为 11.10~11.67m，稳定地下水水位埋深在7.00~9.80m之间，水位标高11.28~11.87m。 综合考虑，本工程计算地下水位标高按照最高水位标高11.28~11.87加上2m左右 年变幅，取整为13.20m。 1.4.3.周边概况及地下情况 根据业主提供的资料结合现场踏勘结果，自地下室边线至3倍基坑开挖深度范围 内，主要建、构筑物、市政道路、地下管线等周边条件如下表所示： 1.4.3.1.基坑北侧 基坑北侧周边环境条件（3倍基坑开挖深度范围内） 用地空间 基坑边线与用地红线距离4.67~55m。 规培楼规培楼±0.00m相当于绝对标高19.80m，为7层框架结构，采用预应力管桩基 建、构筑物 础，以砾砂层为持力层，无地下室，2~4桩承台，承台顶埋深2.0m，承台高1.30m。距离 地下室轮廓线最近距离为3.5米。 市政道路 碟子湖大道路宽约16.0m，基坑边线与道路边线距离约为15.00m。车流量一般。 沿碟子湖大道分布有DN1200雨水、DN300煤气、电信、10kV供电及DN300饮用水管， 地下管线 埋深0.80~2.99m不等。距离地下室轮廓线最近距离为4.67米。 地表水系 无。 1.4.3.2. 基坑东侧 基坑东侧周边环境条件（3倍基坑开挖深度范围内） 用地空间 基坑边线与用地红线距离3.61m。 建、构筑物 无。 市政道路 雅苑路路宽约为16.0m，基坑边线与道路边线距离约16.0m，车流量一般。 地下管线 有DN600雨水、DN300污水管分布，距离基坑边线大于9m，埋深0.7~3m不等。 地表水系 无 1.4.3.3.基坑南侧 基坑南侧周边环境条件（3倍基坑开挖深度范围内） 用地空间 基坑边线与用地红线距离约17m。 建、构筑物 南侧距离基坑27m外为原洪都中医院一期，采用桩基础，为八层混凝土建筑。 市政道路 无 地下管线 无 1.4.3.4.基坑西侧 基坑西侧周边环境条件（3倍基坑开挖深度范围内） 用地空间 基坑边线与用地红线距离约5.50m。 7南昌市洪都中医院二期工程基坑支护施工方案 建、构筑物 距离基坑边线25m为莱蒙都会小区，29层，为桩基础。 市政道路 杏林路宽约9.0m，基坑边线与道路边线距离约为4.2m。 沿杏林路基坑侧分布有DN300污水管、DN63煤气管及DN800雨水管，埋深 地下管线 1.07~2.33m不等。其中DN300污水管、DN63煤气管距地下室轮廓线较近，距离 地下室轮廓线最近距离为0.8米，基坑支护前应进行迁移及改道。 基坑周边环境平面图 8南昌市洪都中医院二期工程基坑支护施工方案 1.5.支护设计概况 基坑支护主要采用灌注桩+锚索的方式（CD段使用预应力钢管斜支撑、HAB段使用内 支撑的方式），止水帷幕采用三轴搅拌桩（CD段使用高压旋喷），其具体布置布置如下： 基坑支护平面图 HA、AB、BC段 剖面图 9南昌市洪都中医院二期工程基坑支护施工方案 HA、AB、BC段为1-1剖面，其中HAB段采用φ1000@1300钻孔灌注桩+混凝土内支撑 +三轴搅拌桩止水帷幕进行支护； 支护方式 BC段采用φ1400@1700+混凝土内支撑+高压旋喷+袖阀管进行支护 CD段 10南昌市洪都中医院二期工程基坑支护施工方案 剖面图 CD段为2-2剖面，采用φ1400@1700钻孔灌注桩+两道钢管斜支撑+土钉墙+桩间高 支护方式 压旋喷止水+袖阀管注浆进行支护； 被动土区预留土体，用三轴搅拌桩进行土体加固处理。 11南昌市洪都中医院二期工程基坑支护施工方案 DEFG段、GH段 支护方式 DEFG段为剖面3，GH段为剖面4，均采用φ1000@1300钻孔灌注桩+三轴止水帷幕 +锚索进行支护，锚索采用旋喷式可回收利用锚索。 车道位置 12南昌市洪都中医院二期工程基坑支护施工方案 剖面图 支护方式 车道位置为剖面5，支护方式为袖阀管注浆+高压旋喷止水帷幕+旋挖桩+预应力钢管 支撑 地下通道 剖面图 支护方式 地下通道为剖面6，支护方式为三轴止水帷幕+放坡+打入式土钉 1.6.降排水设计概况 场地地下水位埋深较浅且水量较大，水位降深大，设计采用密闭式止水帷幕，基坑内 13南昌市洪都中医院二期工程基坑支护施工方案 采用疏干降水井，基坑外设置减压井，并在基坑坡顶内外设置截排水系统。 1.6.1止水帷幕：采用三轴搅拌桩止水帷幕，局部无法施工三轴搅拌桩的区域采用高 压旋喷进行封闭，三轴搅拌桩及高压旋喷桩底进入强风化泥质粉砂岩不小于1000mm。 1.6.2疏干降水井：在基坑内部，按照间距20～25m布置降水井，以降低地下水位，满 足土石方施工和主体结构施工要求，降水井孔径500mm，滤管为直径325mm的PVC波 纹管，井底入基岩面不少于1.0m。 1.6.3坑外减压井：在基坑外围按间距小于30m布置减压井，平时作为水位观测井， 如观测到水位标高高于13.00m，则启动坑外减压井，以减低地下水位。 1.6.4截、排水系统：在基坑坡顶冠梁顶外侧设置截水沟，以拦截地表雨水，直接排入 附近排水系统；在基坑底设置坡脚排水沟，以排泄坡面以及坑内汇集雨水，坡底间距25 ～30m间距设置集水井，用于汇聚坡脚排水沟内汇水，利用水泵抽排出基坑至坡顶截水 沟或者是直接排入就近市政排水系统。 1.7.重、难点分析及相应技术措施 序号 工程重点 针对性措施 1、根据场地大小及机械行走需求进行 平面布置，做到布置紧凑且满足大型履带吊 本工程基坑支护占地面积11400 机回转半径要求； 平米，用地红线范围内面积15000平 方米（包含已建成并投入使用的规培 2、合理布置泥浆池，尽量避开桩位，避 1 楼面积约1500平方米），现场可用场 免泥浆池多次换位； 地十分狭小，如何充分利用场地进行 3、合理安排施工工序，做到场区内机械 钢筋笼加工场、材料进出场、场内的 设备高效工作。 交通组织是本工程的重点。 4、安排专人进行交通组织，避免车辆在 场内拥堵，造成交通堵塞，影响功效。 1、成立安全文明施工领导小组，项目经 理为组长； 2、安全文明专项资金做到专款专用，确 保相关措施顺利实施； 3、严格按照南昌市安全文明施工标准， 场地位于南昌市区，安全文明施 进行围蔽施工，各种安全防护采用标准化防 2 工要求高，如何保证本工程高标准文 护； 明施工是本工程的重点。 重 4、施工现场场容规范化，对现场钢筋材 点 料堆放、临时设施进行科学、合理布置，每日 做到工完场清； 5、钢筋加工时间严格控制在白天进行， 避免晚上加工对周边社区造成影响。 本工程周边管线较多，医院一期 1、成立管线、地铁保护小组，项目经理 3 及规培楼均已建成并投入使用，大量 为组长统筹该项工作； 管线埋设在本工程基坑范围内，如何 14南昌市洪都中医院二期工程基坑支护施工方案 序号 工程重点 针对性措施 2、制定相应的应急预案，如出现管线破 坏等情况立即启动应急预案； 3、土方开挖前进行土方开挖模拟分析， 对管线以及地铁进行有效保护，是本 编制针对性施工方案，并对方案进行专家论 工程的重点。 证，施工时严格按照方案进行施工； 4、定期进行基坑相关监测，发现问题及 时反馈相关单位，并及时采取应急措施。 本工程工序繁多，基坑面积约 1.1万平方米，基坑深度11.3m，面积 1、编制总控计划，将各道工序进行分 和深度均不大，但包含多种工序：三 解，理清楚各道工序之间的逻辑关系，判断 轴搅拌桩、旋挖灌注桩、袖阀管注浆、 影响各工序施工的前置因素。制定各工序的 4 高压旋喷、旋喷式可回收预应力锚 最早开始时间和最晚开始时间； 杆、土钉墙、预应力钢管斜支撑、混凝 土内支撑、钢筋混凝土连系梁、护坡 2、合理组织机械设备的进出场，加快收 网喷、土石方开挖。合理安排各工序 尾工序的进度。 之间的穿插是本工程的重点。 1、合理设置排水沟，采用堵、拦、排相 结合的方式进行地表水的拦截，避免地表水 流向基坑； 基坑支护及土方开挖期间的降 2、土方开挖与排水沟及集水井施工同 5 排水是保证工程正常施工的重点。 步，基坑内的水通过排水沟流向集水井，再 通过水泵将积水抽上地表； 3、加强地下水位的监测，确保地下水位 变化处于控制范围内。 1、加强止水帷幕施工质量控制，严格按照 图纸进行“四喷四搅”工艺要求施工； 2、隔夜止水帷幕桩、拐角处应在外围进行 基坑渗漏处理是本工程的一大 补搅； 难点。本工程依靠三轴止水帷幕来截 3、预应力锚索采用二次注浆工艺； 断基坑内外土体的水力联系。止水帷 难 幕施工完成后，锚索钻孔会穿透止水 4、在施工过程中，如果坑壁出现渗漏，当渗 6 点 帷幕，土方开挖后，有可能局部发生 漏点的水量较小时，可采用“引流—修补” 漏水。水流带走土层颗粒，造成坑外 的方法；即对渗漏较严重的部位，先在支护 水土流失，对周围环境的沉降危害较 结构水平（略向上）打入一根钢管，内径20～ 大，易引起周边建筑物的开裂、下沉。 30mm，使其穿透止水帷幕，由此将水从该管 引出。将管边支护结构的薄弱处用防水混凝 土或砂浆修补封堵。待修补封堵的防水混凝 土或砂浆达到一定强度后，再将钢管出水口 封住。如封住管口后出现第二处渗漏时，按 15南昌市洪都中医院二期工程基坑支护施工方案 序号 工程重点 针对性措施 上述方法再进行“引流—修补”。 既有建筑的变形控制是本工程 1）设计阶段，与设计单位共同探讨、优化培 的难点和重点。规培楼已经建成并投 楼侧基坑支护方式。 入使用，建筑高度30m，无地下室，桩 基形式为预制管桩，持力层仅到砾砂 2）将规培楼处基坑支护施工列为重大危险 层。规培楼外墙边线距本工程地下室 源，做好安全技术交底工作，安排专人进行 7 边线4.7m-5m，距基坑边线最近距离 旁站。 仅2m。如何保证基坑支护及基础施工 3）加强基坑监测，制定应急措施，监理报警 阶段规培楼变形和位移在允许范围内 机制。 是本工程的难点。 16南昌市洪都中医院二期工程基坑支护施工方案 2. 施工计划 1.1.技术准备 2.1.1.开工前项目经理组织编制施工方案和质量计划，对施工工艺、施工方法、技术 措施、管理措施进行策划、明确。 2.1.2.组织工程图纸学习、认真阅读设计文件，做好图纸自审工作。 2.1.3.组织有关人员参加甲方组织的施工图会审，及时解决图纸上的问题。 2.1.4.收集与本工程有关的标准、规范并组织学习，做到人人心中有标准。 2.1.5.项目工程师负责组织进行施工方案交底、施工技术交底、施工安全技术交底， 施工班组掌握施工工艺、施工流程、质量标准。 2.1.6.研究工程地质勘察报告，分析地质情况，选定合理的施工工艺。 2.1.7.做好测量控制点交接工作。根据甲方提供的测量控制点建立合适的打桩施工 测量控制方格网，定期进行核查，并设置测量保护标志。 2.1.8.做好施工区域内及邻近区域内的地下管线及地下障碍物等资料的交接工作。 2.1.9.做好施工图编号工作。 2.2.现场准备 1.1.1.施工前做好供水供电、施工道路设施、材料堆场的布置安排，生活设施；各类 机具、材料整理后统一堆放在指定区域，并堆放整齐、有序，基坑周边需要进行场地 的混凝土硬化、以防止地表水的下渗、采用C25厚250mm的混凝土硬化、硬化宽度 为止水帷幕外边线至围墙边线。 2.2.1.根据施工阶段不同动态地优化布置场地，根据实际情况合理安排好工序，保 证施工顺利进行。 2.2.2.根据本工程的场地、工期等具体情况合理安排设备，设备进场前做好保养与 维护，确保设备进场后顺利开展作业。 2.2.3.施工用电：根据施工现场用电设备投入情况配制总用电量，按照《施工现场临 时用电安全技术规范要求》规定，供电系统采用TN（三相五线制）供电系统。施工用电电 缆由箱变连接至主配电箱，分接至分配电箱，然后由分配电箱引至各用电设备的开关箱。 2.2.4.施工用水计划：根据甲方提供自来水接口，我们将安装计量表具，埋设管道， 提供生活用水、施工用水和消防用水。 2.2.5.测量定位：根据测绘及设计提供的轴线控制点，采用全站仪测放桩位。桩位用 红漆画上色标并用ф8钢筋钉入桩位，对桩位进行复核验收。 17南昌市洪都中医院二期工程基坑支护施工方案 2.3.主要材料计划 本工程材料主要为钢筋和水泥、商品砼等。所有材料进场均须按有关规定进行取样、 送检。 主要材料进场计划表 材料名称 单位 数量 进场时间 备 注 钢材 t 1800 按需进场 HRB400 商品砼 m3 20000 按需进场 C30 水泥 t 2000 按需进场 PO42.5 模板（九夹板） m2 4000 按需进场 18 可回收利用锚索 m 32400m 按需进场 As15.2 角钢 m 600 L160*16 缀板 块 760 按需进场 440*400*12 预应力钢管支撑 m 550 按需进场 A609δ16 2.4.劳动力计划 序 号 工 种 数 量 备 注 1 管理人员 10 2 电 工 4 3 电焊工 3 4 架子工 4 5 机修工 6 6 钻机工 4 7 钢筋工 15 8 喷锚工 12 9 木 工 10 10 挖机司机 4 11 自卸车司机 30 12 砼 工 8 18南昌市洪都中医院二期工程基坑支护施工方案 序 号 工 种 数 量 备 注 13 测量工 2 14 普 工 10 15 保 卫 4 合 计 131 2.5.施工机械计划安排 序号 工种 型号规格 数量 备注 1 长臂反铲挖掘机 1m3 5 2 小型挖掘机 0.5m3 2 3 自卸车 8-10t 40 4 卷扬机 3.5KW 2 5 砼喷射机 HPC-V 2 6 三轴水泥搅拌机 JN-BH250Ⅱ 1 7 旋挖钻机 SR280R 8 8 钢筋切割机 J3GY—XH—400A 1 9 调直机 TQ4-8 1 10 潜水泵 QX—15 38 3kw 11 铁锹 10 12 镐 10 13 手推车 0.3m3 3 14 铲 6 15 全站仪 J2 1 16 水准仪 AL332 1 17 备用电源 1 18 软爬梯 8 19 鼓风机 6 20 安全带 8 21 交流电焊机 BX3—400A 3 22 木工圆锯 MJ104 1 23 插入式振动器 1 24 吊车 50T 1 19南昌市洪都中医院二期工程基坑支护施工方案 2.6.施工进度计划 根据设计图和合同要求，制定施工进度计划详见附录“施工进度计划横道图”。 施工进度计划注意事项： 2.6.1.施工内容包括支护桩、三轴水泥搅拌桩、土方开挖、冠梁及腰梁、预应力锚索 土钉墙、袖阀管注浆、高压旋喷注浆、降水等，由于工序多、工程量大以及工期紧等，施工 时必须分段组织流水施工方可完成。 2.6.2.施工进度安排是在确保安全的前提下进行，应根据中小型挖土机具的能力及 水平倒运，垂直运输的实际情况合理安排工期，强调动态设计、信息化施工。 2.6.3.基坑支护、工程桩施工与土方开挖关系密切，其进度直接受工程桩、土方开挖 的制约，土方施工须与支护结构、工程桩施工默契配合，及时为支护施工提供施工要求的 工作面。根据土方施工和土建结构施工的的总体进度计划安排。基坑支护及土方开挖进 度计划详见附表。 2.6.4.施工进度的保证措施 2.6.4.1.确保施工进度的管理措施 投入足够的人力及设备，同时要考虑到设备故障、外界干扰等因素，适当多准备一些 预备设备。 调整好施工计划，尽量避免太多的夜间施工，以免影响周边的居民生活。 对周边管线、基础形式等资料，开工前尽量摸清，制定好相应的钻孔桩、搅拌桩及锚 索、土钉墙施工方案及措施，确保施工过程中最大限度地减少施工对周边坏境的影响。 除施工前对各施工组进行技术交底外，每月不少于1次，每次不少于4小时，对各施 工组民工进行培训，确保各班组民工的安全生产意识能转化为实际行动。 2.6.4.2.加强外界沟通，创造良好的施工外围环境 开工前与安监、质监、城管、当地派出所等部门沟通好，让以上管理部门对本项目的 管理方法及施工计划了解清楚。 在本项门取得施工许可证之前，加强与以上政府管埋部门的沟通。将前期临设、场地 硬化、绿化、围墙等前期工作准备好。包括设备进场准备好，确保正式开工时能马上进入 实质性施工。 若由于工程质量需要连续施工时，除需办埋夜间施工许可证外，还要及时与当地派 出所、城管沟通。遇到居民投诉时，能及时调解，避免居民误解或干扰施工。 20南昌市洪都中医院二期工程基坑支护施工方案 2.6.4.3.劳动力保障措施 按预定的施工进度，编制周、月计划，由工程部按施工计划组织进场。 针对本工程特点和业主要求，采取措施，确保高素质人员的投入，同时，满足各工程需 要。投入足够管理人员。 所有管理人员实行持证上岗制度，自觉接受业主、监理工程师的检查。 投入的管理人员必须包括:项目经理、项目总工程师、各专业工程师、资料员、施工员 等。 2.6.4.4.机械设备投入计划 机械设备来源：对工程使用的机械采用分期分批进场。进场前作出详细机械设备运 输计划、时间表和责任人，保证机械按时进场，机械进场后及时进行调试或保养，保证机 械能随时投入使用。 2.6.4.5.机械设备保证措施 针对本工程施工特点，我司将投入最先进、足够的机械设备，配备熟练的机械操作手， 确保施工机械化和施工连续性，对机械设备进行动态管理。 配备机械维修保养人员，对设备进行日常维护保养，确保机械正常运作。 制定机械设备操作规程，机械在使用中必须遵守操作规程。确保机械不会人为操作 不当损坏。 充足的备用机械设备，一但在需要加快工期或更换设备时，能及时投入到施工第一 线。 2.6.4.6.确保进度的技术措施 在施工生产中影响进度的因素纷繁复杂，如设计变更。技术、资金、机械。材料、人力。 水电供应、气候、组织协调等等，要保证目标总工期的实现，就必须采取各种措施预防和 克服上述影响进度的诸多因素，其中从技术措施入手是最直接有效的途径之一。 设计变更因素:本工程为EPC项目，且因为图纸未最终确定，设计变更是进度执行中 最大干扰因素，其中包括改变部分作法引起的较大范围内的变更。 施工工作量，以及因设计图纸本身欠缺而变更或补充造成增量、返工，打乱施工流水 节奏，致使施工减速、延期甚至停顿。针对这些现象，项目经理部要通过理解图纸与业主 意图，进行自审、会审和与设计院交流，采取主动姿态，最大限度地实现事前预控，把影 响降到最低。 保证资源配置: 21南昌市洪都中医院二期工程基坑支护施工方案 劳动力配置:在保证劳动力的条件下，优化工人的技术等级和思想、身体素质的配备 与管理。以均衡流水为主，对关键工序、关键环节和必要工作面根据施工条件及时组织抢 工期及实行双班作业。 材料配置:按照施工进度计划要求及时进货，做到既满足施工要求，又要使现场无太 多积压。以便有更多的场地安排施工。公司建立有效的材料市场调查和采购供应部门。 机械配置:为保证本工程的按期完成。我们将配备足够的施工机械，不仅满足正常使 用，还要保证有效备用。为确保在市电网停电的情况下也能正常施工。计划在工地配备柴 油发电机备用。另外。要做好施工机械的定期检查和日常维修，保证施工机械处于良好的 状态。 资金配备:根据施工实际情况编制月进度报表，根据合同条款申请工程款。并将预付 款、工程款合理分配于人工费。材料费等各个方面，便施工能顺利进行。 后勤保障:后勤服务人员要作好生活服务供应工作。重点抓好吃、住两大难题。工地 食堂的饭菜要保证品种多、味道好。同时开饭时间要随时根据施工进度进行调整。 技术因索:实行工种流水交叉。循序跟进的施工程序，抢工期间昼夜分两班作业。 发扬技术力量雄厚的优势，运用IS09001:2000版标准、网络计划、计算机等的现代 化管理手段或工具为本工程的施工服务。 22南昌市洪都中医院二期工程基坑支护施工方案 3. 施工部署 3.1.工程总体目标 1.1.1.质量管理目标 质量达到招标文件、设计文件以及相关规范的要求。确保工程安全。最终产品质量合 格。 3.1.1.安全管理目标 杜绝死亡、重伤和重大机械设备事故，无火灾事故。轻伤率在千分之六以内，创建南 昌市安全文明示范工地；确保各项安全防护措施复合相关规范要求；确保业主和监理安 全检查合格。 3.1.2.工期管理目标 确保在合同工期内或业主要求的工期内完成全部施工项目，并满足总进度计划的需 求。 3.1.3.文明施工和环境保护目标 杜绝各种不文明的施工行为，达到南昌市文明工地标准，落实工地环境保护，实现工 地的绿色施工。 3.2.工程管理机构设置及职责 1.1.1.组织架构设置 项目经理部本着精干高效、结构合理的原则，通过建立科学的项目管理制度，完善技 术、工程质量、计划、成本和合约、安全文明施工、环境保护等方面的管理程序，同时选用 对类似工程具有丰富施工经验的施工队伍，确保本工程基坑支护、土方开挖、工程桩的施 工处于项目经理部强有力的控制之下，尽最大努力保证基坑、土方开挖及工程桩的安全 顺利施工，为后续施工打下良好基础。项目组织结构图如下图所示： 23南昌市洪都中医院二期工程基坑支护施工方案 3.2.1.岗位职责如下表： 管理岗位/部门 岗位职责 1、代表公司负责重大事项决策。 公司领导小组 2、负责协调公司总部生产资源和总部对现场服务的支持工作。 对项目各重大施工方案的制定献计献策，对施工中的要点、难点进行全方位 专家顾问组 把关。 1、代表项目经理部，作为项目与业主、监理单位、相关政府部门的主要联系 人。 2、全面协调工程内所有分包的现场管理工作。 3、负责制定现场平面各阶段规划、场内外资源调配。 4、负责制定项目质量目标、进度目标、安全文明施工目标和创优目标的策 划、组织、管理与落实。 项目经理 5、组织、管理、领导项目经理部的全面工作，建立健全工程项目的各项管理 制度，严格认真履行与业主的合同责任、权力和义务。 6、是本工程质量、进度、安全、文明施工的第一责任人。 7、负责协调公司总部生产资源和总部对现场服务的支持工作。 8、负责组织项目施工进度计划的编制和实施工作。 9、负责做好与业主、设计单位、监理单位和各分包单位的协调工作。 24南昌市洪都中医院二期工程基坑支护施工方案 管理岗位/部门 岗位职责 1、组织编制项目施工组织设计、技术方案、专项方案、技术措施和工序设 计。 2、领导做好施工详图设计工作，全面负责整个项目的施工深化详图设计协 调的相关工作。 3、主持图纸内部会审、施工组织设计交底及重点技术措施交底。 4、负责项目的技术协调工作。 总工 5、负责项目与材料设备选型的相关工作。 6、领导工程材料鉴定、测量复核及工程资料的管理工作。 7、负责与业主、设计单位、监理单位之间的技术和设计联系。 8、负责项目质量保证体系的运行管理工作。 9、负责项目设计管理工作。 1、具体负责项目施工生产的技术、质量、安全、进度的组织、控制和管理工 作，主管工程部的工作。 2、制定总工期控制进度计划，年、季、月进度计划，并对执行情况进行监督 与检查。 生产经理 3、主抓施工管理工作，做好生产要素的综合平衡工作，以确保工期如期实 现。 4、严格执行项目质量计划及质量验收程序，保证施工质量及项目质量目标 的实现。 1、负责项目安全管理工作，确保安全责任在项目管理各方面得到贯彻、落 实，确保项目总体安全目标和阶段目标的实现。 2、主持编制安全生产方案、安全事故、应急预案，并监督各项方案的落实情 况。 安全总监 3、主持对分包安全管理体系及安全工作管理进行培训辅导，实施过程监控 与考核。 4、组织与业主、设计单位、监理单位、分包商和政府安全生产监督机构积极 沟通协调，落实各项安全生产方案。 5、监督项目安全教育培训、安全检查、安全投入的实施情况。 1、负责领导项目商务经营管理全面工作，主管项目商务部、物资部、财 务部工作。 2、具体领导项目各类经济合同的起草、确定、评审。 3、负责项目经营报价、进度款结算及工程结算，负责编制对业主的请 商务经理 款单。 4、负责施工单位、材料供应商的报价审核。 5、负责项目的成本管理工作。 6、负责组织编制和办理工程款结算等工作。 1、协助项目总工进行项目工程施工质量管理并对工程施工中出现的质量事 质量主管 故负责，确保工程质量在项目管理各方面得到贯彻、落实，确保项目总体质 量目标的实现。 25南昌市洪都中医院二期工程基坑支护施工方案 管理岗位/部门 岗位职责 2、组织建立质量管理体系，确保质量体系的有效运行。 3、指导质量人员开展工作，并督促对工序质量、分项、分部、单位工程进行 自检，并组织抽检。 4、对隐蔽工程和工程关键部位组织质检人员进行专项自检，参加工程监理 部、项目经理部对工程质量的评定，参加业主的工程验收。 5、组织对项目工程质量问题调查分析，定期收集质量信息，预测质量事故， 提出预防措施。 6、协助总工对自检不合格的地方提出切实有效的补救措施。 1、负责项目施工生产的管理、协调与过程质量管理工作。 2、执行项目施工组织设计、施工方案和有关质量控制计划、制度，并及时反 工程管理部 馈质量信息。 3、组织责任师对工程质量进行检查控制。 4、组织分包单位做好工序、分项工程的检查验收工作。 1、负责工程质量检查与监督工作，监督和指导分包单位质量体系的有效运 行，根据需要召开质量会议，定期组织分包单位管理人员进行规范和标准的 学习。 2、编制项目《过程管理计划》，增加施工预控能力和过程中的检查。 3、负责质量问题的调查和分析，根据处理方案监督和指导工程管理部进行 质量管理部 质量整改工作。 4、具体负责项目质量检查验证与监督工作，协调好与监理单位的关系，为 工程顺利报验创造条件。 5、负责组织现场试验及抽样试验工作。 6、组织与业主、设计单位、监理单位、分包商和政府质量监督机构积极沟通 协调，落实各项质量控制方案。 1、负责员工的入场教育、监督、考核工作，周安全会的组织者。2、负责施工 过程的安全防护措施、防护用品的检查、整改。 3、现场消防设施的管理与检查，消防培训，消防演习的组织。 安全管理部 4、组织劳动力进场前的入场教育、安全培训、过程培训，落实实名制管理等 工作，保证劳动力质量符合施工现场需要和建筑行业规范。 5、贯彻落实各种国家安全规范规程、标准以及各级各类安全技术管理规定 和制度。 1、编写施工组织设计、施工技术方案及技术措施，明确各施工分项的施工 质量标准，监督技术方案的执行情况，并组织对施组、方案的交底。 2、负责组织施工技术保证资料的汇总及管理。 3、工艺、技术准备；施工技术审核管理；项目专项技术措施管理，纠正和预 技术部 防措施；审定材料送审计划和需用计划，组织材料送审。 4、对本工程所使用的新技术、新工艺、新材料、新设备与研究成果推广应 用。 5、负责组织计量器具的台帐管理，进行标识、审核。 26南昌市洪都中医院二期工程基坑支护施工方案 管理岗位/部门 岗位职责 6、项目工程资料的整理归档及备案。 1、负责进场物资的报验及在使用过程中的监督工作。 2、负责进场物资库存情况，制定物资管理办法，做好各类物资的标识。 物资设备部 3、协助公司物资部对进场材料的构配件的检查、验收及保护。 4、监督各分包单位进场材料的验证、复试，并记录存档。 5、负责对项目主要材料进场时间、进场计划的安排。 1、负责合同范围内的分包采购合同。 2、熟悉合同中用户对产品的质量要求，并传达至项目相关职能部门。 商务部 3、将合约中对建设单位的质量承诺贯彻到与分承包方的合约中，配合项目 相关部门对违反施工质量要求的单位进行经济制裁。 4、负责项目总体的成本管理，分项成本分析、月季成本分析。 3.3.基坑总体施工流程 1.1.1.总体施工流程 流水施工 DEFG段基坑支护及土石方开挖 GHABC段基坑支护及土石方开 挖 依次施工 CD段基坑支护及土石方开挖 其中DEFG段与GHA段基坑支护组织流水施工，BCD段与GHA段组织依次施工 27南昌市洪都中医院二期工程基坑支护施工方案 3.3.1.各段内施工流程如下 场地整平 止水帷幕 支护桩 土方开挖至冠梁底 锚索 冠梁施工 混凝土内支撑 预应力钢管斜支撑 分层土方开挖 分层锚索 冠梁施工 混凝土内支撑 预应力钢管斜支撑 土方开挖至基底 3.3.2.详细施工顺序与安排 1-1剖面施工顺序：三通一平→测量放线等施工准备→三轴搅拌桩止水帷幕施工→ 旋挖灌注支护桩施工→格构柱立柱施工→土方开挖至冠梁底→第一道内支撑施工→坡 面挂网喷浆→土方开挖至第二道内支撑以下1.0m标高处→第二道内支撑施工→挂网喷 浆→土方开挖至基坑底标高。 3-3、4-4剖面施工顺序：三通一平→测量放线等施工准备→三轴搅拌桩止水帷幕施 工→旋挖灌注支护桩施工→土方开挖至管两底标高→施工第一排冠梁及锚索、冠梁以上 边坡挂网喷浆→土方开挖至第二排锚索以下0.80m→施工第二排腰梁及锚索、桩间挂网 喷浆→土方开挖至第三排锚索以下0.80m→施工第三排腰梁及锚索桩间挂网喷浆→土方 28南昌市洪都中医院二期工程基坑支护施工方案 开挖及施工桩间挂网喷浆至基坑底标高。 2-2剖面施工顺序：三通一平→测量放线等施工准备→袖阀管注浆施工→加固区三 轴搅拌桩施工→支护桩施工→桩间旋喷帷幕施工→冠梁施工→留台放坡、分层土钉墙施 工→主楼地下室砼结构施工→留台部分自上至下分层土方开挖、台座、腰梁施工、斜撑施 加预应力→基础施工、逐层往上主体施工、换撑条带施工、拆撑。 5-5剖面施工顺序：三通一平→测量放线等施工准备→袖阀管注浆施工→支护桩施 工→桩间高压旋喷桩止水帷幕施工→冠梁施工→支撑钢管施工→土方开挖及施工桩间 挂网喷浆至汽车坡道标高。 6-6剖面施工顺序：三通一平→测量放线等施工准备→三轴止水帷幕施工→放坡开 挖→土钉墙施工→挂网喷浆。 3.3.3.工程进度计划保证措施 3.3.3.1.实现工期目标技术措施 为了保障项目的顺利进行，满足相关节点工期要求，从组织保证、技术保证、管理保 证、资源保障、后勤保证等几个方面，通过科学合理的各项保证措施，为进度目标的顺利 实现保驾护航。 组织保证措施 内容 保证措施 我司总部建立有强有力的项目指挥部，全面协调公司范围内的各类资 项目管理团队 源；选派具有丰富同类工程施工经验的项目班子和各类管理人员组建项目 经理部，具体负责项目履约。 对项目进度策划、进度管理与控制、施工中的技术难点等出谋划策，提供 专家团队 专业支持。 项目经理对工程行使计划、组织、指挥、协调、实施、监督六项基本职能， 项目经理负责制 确保指令畅通、令行禁止、重信誉、讲配合、守合约。 项目经理牵头负责项目施工协调、资源调配和总体进度计划管理，计划 进度计划专人负责 由专业进度计划管理工程师和统计师专职负责工程进度计划的编排与检 制 查。 (1)以施工进度计划协调调度为中心，实施进度计划的编制、下达、调整、 更新、控制、反馈、对外协调等职能。 计划管理统一调度 (2)以施工总控制进度控制为基础，确定各分部分项工程关键点和关键线 路，并以此为控制重点，逐月检查落实、实施奖惩，以保证工期目标的按时实 现。 奖罚制度、工序交接检制度、施工样板制、大型施工机械设备使用申请和 建立项目管理制度 调度制度、材料堆放申请制度、总平面管理制度。 技术保证措施 29南昌市洪都中医院二期工程基坑支护施工方案 内容 保证措施 “方案先行，样板引路”是我司施工管理的特色，本工程将按照总控施工 施工组织设计与 进度计划，编制相应的方案编制计划，并按照方案编制计划制定详细的、有针 施工方案 对性和可操作性的专项施工方案和样板方案，从而实现在管理层和操作层对施 工工艺、质量标准的熟悉和掌握，使工程有条不紊的按期保质地完成。 管理保证措施 内容 保证措施 (1)根据业主和监理确定的进度控制目标，编制总控制进度计划并在此基础上 进一步细化，将总计划目标分解为分阶段目标，分层次、分项目编制年度、季度、 进度控制目标 月度计划。 管理 (2)与各施工单位签订责任目标，各施工单位针对责任目标编制实施计划，进 一步分解到季、月、周、日，并落实到队、班、组和作业面。形成以日保周、以周保 月、以月保季、以季保年的计划目标管理体系。 (1)根据施工总控制进度计划目标，制定施工进度计划控制流程并建立进度控 制制度，明确责任，确保资金、技术、合同、管理信息等及时、准确。 进度计划控制 (2)进度实施时密切关注控制点的进度实施，整理分析相关信息判断进度计划 是否出现偏差，如出现偏差则制定相应纠偏措施，保证施工进度正常有序开展。 分包商递交的月度、季度、总控施工进度计划，不仅要审查和确定施工进度计 进度计划报审 划，还要分析分包商随施工进度计划一起提交的进度计划编制说明，掌握关键线 制度 路施工项目的资源配置，对于非关键线路施工上的项目也要分析进度的合理性， 避免非关键线路以后变成关键线路，给工程进度控制造成不利。 资源保证措施 内容 保证措施 我司对分包队伍的选择极为严格，通过对劳务单位的业绩和综合实力的考 劳动力保证措 核，在具有相当企业资质、信誉良好的劳务单位中，选择具有同类群体建筑施工 施 经验的劳务单位，做好施工前的准备工作，确保劳动力准时进场。 大型机械保证 同机械租赁公司签订租赁意向书，可按计划组织塔吊及其它主要机械设备进 措施 场。 （1）我司有完善的物资分供商服务网络及拥有大批重合同、守信用、有实力 的物资分供商。利用此资源优势确保短时间内工程所需物资及时进场。 物资保证措施 （2）每月25日前编制完成下月物资备料、采购计划。 （3）为确保工程进度，同相关厂家进行联系，做好了采购准备。 （1）我司对资金实行集中统一管理。 资金保证 （2）我司保证项目资金专款专用，在充分发挥资金集中优势的基础上，提升 了依托资金优势参与竞争的能力，增强了公司抗风险及履约能力，保证了公司生 产经营活动的有效运行。 后勤保障措施 内容 保证措施 (1)我项目安排专人负责施工人员生活区的管理和服务工作，保障工人的生 施工人员生活区 活和休息质量。在工人上下班高峰期，项目经理部安排保安维持交通秩序，保 保障 障工人交通安全。 30南昌市洪都中医院二期工程基坑支护施工方案 内容 保证措施 (2)制定严格的生活区、食堂管理制度，严格按照相关规定进行管理，避免出 现打架、斗殴；保证准点、保质保量为现场作业工人提供饮食。 由项目经理部行政管理部，全面负责处理与周边街道、城管、卫生、环保、交 公共关系协调的 通、公安等部门的关系，定期请相关人员对现场施工人员进行教育，保证正常 保证 施工不受影响。 (1)南昌当地夏季天气炎热且持续时间长，为避免因天气炎热造成中暑，项 目将合理安排工作时间，避开高温时段，并在施工现场为工人提供茶水、绿豆 季节性施工措施 汤，配发风油精、清凉油、藿香正气水等防暑用品。 保证 (2)充分考虑雨季施工所带来的影响，为工人配发相应的雨季劳保用品。制 定防台防汛专项方案，保证雨季施工期间工程的顺利进行。 31南昌市洪都中医院二期工程基坑支护施工方案 4. 施工工艺技术 4.1.施工测量 4.1.1.平面测量控制网建立布置原则 4.1.1.1.施工平面测量控制网除应考虑图形强度以满足工程施工精度要求外，还必 须有足够的密度和使用方便的特点。要求达到通视条件好、网点稳固状况、攀登方便等各 种因素。 4.1.1.2.在基准点位置挖土浇捣一个混凝土基础块（600×300×300），预埋一块 200×200×8预埋铁，在铁板上刻十字丝基准点做，并在周围用钢管搭设一个保护围栏， 做上醒目标志。 4.1.2.控制网建立 结合工程的特点，本工程测量平面控制网共设置二级控制网。 4.1.2.1.首级控制网 1）城市测绘部门或单位所提交的一般测量控制网不能直接作为首级平面控制网使用。 必须对其控制网进行加密，或设置辅助措施方可使用。 2）首级控制网设置在施工现场外，用于为受破坏可能性较大的下一级控制网的恢复提 供基准，同时可直接引用该级控制网中的控制点测量重要的或关键的测量工序。其建立 以城市网为依据，宜设置在工程现场外的道路一侧稳定处，且需考虑使用方便。 3）本工程首级网的设置形式采用围绕施工现场一周的闭合网，布点位置由测量人员经 过现场踏勘后确定，外业测量结束后对数据进行闭合和平差。 4.1.2.2.二级控制网 1）二级控制网布置在施工现场以内相对可靠处，主要用于围护施工阶段的测量，具有短 期使用性质。该控制网的使用需随时根据施工阶段的沉降、变形情况调整。由于工程的工 况变化很大，且二级控制网布置于现场内部，容易遭到施工破坏，也需要根据施工情况调 整布网位置。布网依据为上级控制网。 2）二级控制网根据施工对象的不同，在现场布置于相应的位置。因此网点位置可利用施 工便道等区域。 32南昌市洪都中医院二期工程基坑支护施工方案 4.1.3.平面测量控制 4.1.3.1.首先通过对总平面图和设计图纸的学习，了解工程总体布局、工程特点和 设计意图。并了解工程所在地区的红线点位置及坐标、周围环境、现场地形等情况。 4.1.3.2.熟悉和了解地面建筑物的布局、定位依据、定位条件及建筑物的主要轴线 等。 4.1.3.3.将甲方提供的水准点、高程、坐标进行复核无误后，及时办好签证手续。 4.1.3.4.在熟悉和掌握总图的基础上，对总图上所标注的定位坐标、尺寸用计算闭 合导线方法核算是否准确。 4.1.3.5.根据定位图上提供的坐标和桩位图上的控制点坐标，采用全站仪测放搅拌 桩控制线。 4.1.3.6.测量精度的控制及误差范围： 1）测角：采用二测回；测角中误差不大于5”。 2）测距：采用往返测量；取平均值。 3）量距：采用测距仪和鉴定过的钢尺。 4）各控制点边长误差应达到1/10000精度。 5）各控制点相关角度差应不大于5”。 4.1.4.高程测量控制网的建立 4.1.4.1.根据确定的水准点或已知高程点统一引测，引测高程可用符合法或往测法 闭合差不应超过± n ㎜（n 为测站数），或± L ㎜。（L 为测线长度，以km 为单位）。现 场的已知水准点（包括引测后的水准点），设可靠的保护措施，不致发生沉陷或变位。根 据已知水准点，引测并建立建筑物标高控制网，水平控制网点沿建筑物四周环向布置。标 高控制点引测时，仪器宜在两测点间等距安放，并进行环向闭合差校核。 4.1.4.2.根据本工程测量成果资料中测量控制点(由测绘院提供），定出工程施工时 控制点，并做好保护。 4.1.4.3.轴线控制基准点用全站仪引测后，把轴线引测到基坑外围，并打入φ16的 钢筋头子作为定位标志，同时在周边的建筑物、构筑物上投射定位轴线，并设立红色三角 油漆标记点。 4.1.5.测量仪器 序号 名称 规格（型号） 单位 数量 备注 1 水准仪 DS3 套 2 ±3mm 2 全站仪 Sokkia250 套 1 33南昌市洪都中医院二期工程基坑支护施工方案 序号 名称 规格（型号） 单位 数量 备注 3 经纬仪 DJ6 套 1 6” 4 钢卷尺 50m 把 5 5 钢尺 7m 把 10 6 坍落度筒 只 2 7 泥浆测试仪 套 2 三件套 8 水泥土试模 70.7×70.7×70.7 组 10 每组3只 其他辅助仪器：棱镜、塔尺等。 所有仪器均确保鉴定合格，并在使用有效期内。仪器数量根据现场实际情况另可在 本工程经理部内部调配、增加，保证现场使用需要。 在使用过程中，经常检查仪器的常用指标。一旦偏差超过允许范围，应及时校正来保 证测量精度。 34南昌市洪都中医院二期工程基坑支护施工方案 4.1.6.测量精度主要保证措施 4.1.6.1.经纬仪工作状态应满足竖盘竖直，水平度盘水平；望远镜上下转动时，视准 轴形成的视准面必须是一个竖直平面。 4.1.6.2.水准仪工作状态应满足水准管轴平行于视准轴。 4.1.6.3.用钢尺工作应进行钢尺鉴定误差、温度测定误差的修正，并消除定线误差、 钢尺倾斜误差、拉力不均匀误差、钢尺对准误差、读数误差等等。 4.1.6.4.测角：采用三测回，测角中误差±10秒。 4.1.6.5.测距：采用往返测法，取平均值。 4.1.6.6.所有测量计算值均应立表，并应有计算人、复核人签字。 4.1.6.7.使用全站仪、应进行加常数、乘常数、温差修改值的修正。 4.1.6.8.在仪器操作上，测站与后视方向应用控制网点，避免转站而造成积累误差。 4.1.6.9.在定点测量，应避免垂直角大于45°。 4.1.6.10.对易产生位移的控制点，使用前应进行校核。 4.1.6.11.严格按照操作规程进行现场的测量定位和放样。 4.1.7.测量质量保证措施 4.1.7.1..开工前由项目总工对施工测量方案进行审批，审批通过后由项目总工对施 工员、质检员、施工队等其他相关人员进行施工测量交底。在施工过程中项目总工应不定 期对测量工作进行指导、检查，确保施工测量准确。 4.1.7.2.每次施工测量放线完成后，由施工员填写施工测量记录，质检员进行复测， 复测无误后双方签字。日常测量验线工作由质检员负责，重点控制部位及工序（检验批） 验收的测量验线由项目总工负责校核。 4.1.7.3.测量原始数据必须真实有效，整理归档。 35南昌市洪都中医院二期工程基坑支护施工方案 4.2.三轴搅拌桩施工方案 1.1.1.基本概况 基坑DEFGHAB段设置三轴搅拌桩止水帷幕。三轴搅拌桩采用∅850@600布置，套打一 孔，桩幅间距1200mm，桩底部进入中风化层不小于1.0m。 基坑BCD段基坑内侧局部区域地基土采用三轴搅拌桩进行临时地基加固。三轴搅拌 桩采用∅850@1800布置，搭接0.2m；排距0.6m，搭接0.25m。 4.2.1.施工工艺流程 施工时应根据施工场地大小、周围环境等因素，合理设计施工流程，确保安全、优质 完成施工任务。三轴搅拌桩止水帷幕施工工艺流程如下图所示： 36南昌市洪都中医院二期工程基坑支护施工方案 4.2.2.施工顺序 4.2.2.1.三轴搅拌桩止水帷幕总体施工顺序为从规培楼东南角D点开始，按照顺时 针方向围绕基坑四周施工至规培楼西北角B点。 4.2.2.2.地基加固三轴搅拌桩先施工BC段，再施工CD段，相对规培楼由近及远逐 排施工。 4.2.2.3.三轴搅拌桩桩幅施工顺序一般采用两种方式：单侧挤压式（顺打施工）和隔 一打一跳打法（大小幅施工），以利于桩位控制，其桩幅施工顺序如下图所示： 单侧挤压式 隔一打一跳打式 在基坑直线边处三轴搅拌桩采用隔一打一跳打式施工，基坑转角处采用单侧挤压式 施工。 37南昌市洪都中医院二期工程基坑支护施工方案 4.2.3.施工技术参数 4.2.3.1.采用套打一孔方式，桩端穿过砾砂层进入不透水层深度不小于1.0m，施工 中应根据实际地质情况调整桩长确保帷幕达到设计要求深度。 4.2.3.2.搅拌桩设计采用四喷四搅工艺，桩径850mm，桩间距600mm，排距 600mm。 4.2.3.3.搅拌桩水泥用量不小于20%（BCD段水泥掺入量25%），提升速度不大于 0.8m/min，水泥标号采用42.5R，水灰比0.5~0.6，水泥浆掺入水泥用量1‰的三乙醇胺。 4.2.3.4.桩位允许偏差为20mm，垂直度偏差为1%，相邻桩施工间隔时间不超过 24h，若因具体情况搅拌桩不能连续施工，应注意留有楔头。 4.2.3.5.搅拌桩28天强度应大于1.00MPa（BCD段28天强度应大于1.50MPa）。 4.2.4.施工工艺概述 三轴搅拌桩施工前，须预先进行必要的场地平整，修筑施工便道，清除施工区域范围 地上地下障碍物，清除地下障碍物的坑洞须用素土回填夯实，场地地面及施工便道荷载 以能行走三轴搅拌桩架行走为准。 因工法要求连续施工对施工土体的均匀性要求较高，故在施工前应对围护施工区域 地下障碍物进行探测清理；如遇地下障碍物，待地下障碍物全部清除后，应用素土分层压 实回填，每回填50cm，碾压一次，确保三轴搅拌桩体质量。若场地浅层土存在暗浜，对暗 浜采用换填法处理。首先挖机将淤泥质土挖除，用较好的粘土或粉质粘土回填，在回填过 程中，应分层压实（每层厚不超过0.50m）； 4.2.4.1.测量放线 根据业主提供的坐标基准（控制）点，按照设计图进行放样定位及工程测量定位引测 工作，并做好永久点及临时点标志。放样定线后作好测量技术复核单，交由业主、监理单 位复核合格后进行下一道工序。 4.2.4.2.开挖沟槽 根据基坑围护内边控制线，采用0.4m3挖掘机开挖1.00m×1.20m沟槽，并清除地下 3米以上的障碍物，开挖沟槽余土应及时处理，以保证三轴搅拌桩正常施工，并达到文明 工地要求。 4.2.4.3.三轴搅拌桩孔位定位 三轴搅拌桩的三轴中心间距为450mm+450mm， 根据这个尺寸在定位线上定位。 38南昌市洪都中医院二期工程基坑支护施工方案 4.2.4.4.桩机就位 由当班班长统一指挥桩机就位，桩机下先铺设钢板然后再上面铺路基箱，移动前看 清上、下、左、右各方面的情况，发现有障碍物应及时清除，移动结束后检查定位情况并 及时纠正；桩机应平稳、平正，并用经纬仪或线锤进行观测以确保钻机的垂直度；三轴搅 拌桩桩位定位偏差应小于10mm。成桩后桩中心偏位不得超过50mm，桩身垂直度偏差不得 超过1/200。 4.2.4.5.水泥土配合比 根据设计要求并结合工程实际情况确定其基本配合比为：采用42.5MPa级普通硅酸 盐水泥，水泥掺入量详见剖面图，水灰比0.5~0.6。 三轴搅拌桩施工时每班组需做试块同条件养护，28天强度应达到1.0Mpa（BCD段 1.5MPa）。 在施工现场布设水泥浆搅拌系统（自动搅拌站），附近安置水泥罐，在开机前按要求 进行水泥浆液的搅制。将配制好的水泥浆送入贮浆桶内备用。 水泥浆配制好后，停滞时间不得超过2小时，搭接施工的相邻搅拌桩施工间隔不得 超过12小时（初凝时间）。注浆时通过2台注浆泵2条管路同Y型接头从H口混合注入。 注浆压力：0.4～0.8MPa，注浆流量：150～250L/min/每台。搅拌桩用双头同时注浆，三轴 搅拌桩成桩下沉、提升速度均取0.8m／min，土体容重一般取18KN/m3。 4.2.4.6.钻进搅拌 三轴搅拌桩桩身采用四喷四搅工艺（带气下沉搅拌喷浆→带气上升搅拌喷浆→带气 下沉搅拌喷浆→带气上升搅拌喷浆→完成一幅桩施工）。水泥浆和原状土须均匀搅拌，下 沉和提升过程中均为注浆搅拌，为了使水泥浆与土体均匀搅拌，下沉喷浆时由空压机送 气切割土体，促使均匀搅拌，也为了防止桩体内产生气泡，密实度降低，提升时采用关闭 气体喷浆。同时严格控制下沉和提升速度，下沉、提升速度为0.8m／min。 在桩底部分重复搅拌注浆，并做好原始记录。 4.2.4.7.清洗、移位 将集料斗中加入适量清水，开启灰浆泵，清洗压浆管道及其它所用机具，然后移位再 进行下幅根桩的施工。 4.2.5.施工注意事项 4.2.5.1.施工冷缝处理 如遇特殊原因不可避免出现冷缝，相临搅拌桩施工时间超过10小时而不超过24小 39南昌市洪都中医院二期工程基坑支护施工方案 时的，应对前一幅桩进行复搅； 相临搅拌桩施工时间间隔超过24小时，则可采取在外侧补桩方案，或者采取复搅补 缝方案，或采取其它补救措施（如采用高压旋喷桩进行补强），并标明位置。在先施工搅 拌桩达到一定强度后进行补桩，以防偏钻，保证补桩效果，补桩与先施工搅拌桩搭接厚度 约20cm。 施工冷缝外侧补桩方案处理示意图 施工冷缝复搅方案处理示意图 施工冷缝高压旋喷补强方案处理示意图 4.2.5.2.报表记录 施工过程中由专人负责记录，记录要求详细、真实、准确。 4.2.5.3.施工监测 本工程周边环境情况较为复杂，施工会对周边道路、管线及房屋产生一定的影响，因 此在施工过程中由业主委托有资质的单位对周围环境进行监测,做到信息化施工。 4.2.5.4.质量检测 三轴搅拌桩施工质量检测主要依据《型钢水泥土搅拌墙技术规程》（JGJT 199-2012） 及其他相关规范规程进行。 40南昌市洪都中医院二期工程基坑支护施工方案 4.2.5.5.基坑开挖前应采用浆液试块强度试验的方式检验水泥土搅拌桩的桩身强 度，每台班抽查1根桩，每根桩设不少于2个取样点，应在基坑坑底以上1m范围内和坑 底以上最软弱土层处的搅拌桩内设置取样点，每个取样点制作3件试块，试块应及时密 封水下养护28天后进行无侧限抗压强度试验。 4.2.5.6.三轴水泥土搅拌桩养护期不得少于28天，应采用钻芯取样检测水泥土强 度，钻芯后应及时注入水泥浆回填；钻芯取样数量不少于总桩数的2%且不少于3根；每 根桩取芯数量不少于5点，每点3件试块；水泥土搅拌墙28天龄期无侧限抗压强度要求 ≥1.0MPa。 41南昌市洪都中医院二期工程基坑支护施工方案 4.3. 旋挖灌注支护桩施工方案 1.1.1.基本概况 基坑DEFGHAB段设置旋挖灌注支护桩。支护桩直径1.0m，桩心间距1.3m，桩底部进 入中风化层不小于1.0m。 基坑BCD段设置旋挖灌注支护桩。支护桩直径1.4m，桩心间距1.7m，桩底部进入中 风化层不小于1.5m。 基坑汽车坡道两侧设置旋挖灌注支护桩。支护桩直径1.2m，桩心间距2.0m，桩底部 进入中风化层不小于1.0m。 4.3.1.施工工艺流程 施工时应根据施工场地大小、周围环境等因素，合理设计施工流程，确保安全、优质 完成施工任务。旋挖灌注支护桩施工工艺流程如下图所示：（见下页） 42南昌市洪都中医院二期工程基坑支护施工方案 备准工施 样放量测 物碍障除清 工施筒护钢 作制筒护钢 位就机钻 测检 师程工理监 运外渣钻 孔成进钻 理处孔踏 测检孔成 测检 师程工理监 站旁 师程工理监 孔清 测检 师程工理监 格合不 测检度厚渣成 格 合 机移 作制笼筋钢 笼筋钢放安 测检 师程工理监 管导下 孔清次二 格合不 测检度厚渣成 师程工理监 站旁 格 合 土凝混注灌 站旁 师程工理监 测检 站旁 师程工理监 收验工交 站旁 师程工理监 旋挖灌注支护桩施工工艺流程图 43南昌市洪都中医院二期工程基坑支护施工方案 4.3.2.施工顺序 4.3.2.1.旋挖灌注支护桩总体施工顺序为从基坑D点附近开始，按照顺时针方向围 绕基坑四周施工至D点闭合，最后施工汽车坡道位置。 4.3.2.2.旋挖灌注支护桩采用三序施工，即隔二打一跳打法，待相邻桩浇砼72小时 后方可开始施工另一根，其施工顺序如下图所示： 隔二打一跳打三序施工顺序 4.3.3.钻孔方案 根据设计要求，采用钢护筒护壁方式成孔，护筒穿过砂层进入稳定层，以保证成桩质 量，护筒以下位置采用泥浆护壁。 旋挖成孔首先是通过底部带有活门的桶式钻头回转破碎岩土，并直接将其装入钻斗 内，然后再由钻机提升装置和伸缩钻杆将钻斗提出孔外卸土，这样循环往复，不断地取土 卸土，直至钻至设计深度。旋挖钻机旋挖成孔前，将钢护筒采用振动锤打入地下一定深度， 钢护筒根据超前钻资料，最少钻至强风化岩层为准，然后取土成孔，在混凝土灌注完成后， 将护筒拔出。 4.3.4.施工方法 4.3.4.1.场地要求 （1）旋挖机自重较大，要求地基有较好的承载力，本项目大部分区域表面为回填土 层，旋挖机行走、移位困难，在钻孔施工中由于地基软弱沉降量大，易造成旋挖机倾斜及 桩孔倾斜现象，尤其是雨天时，回填土遇水容易泡软，需对地基进行硬化或加固处理。 处理方法：在土质地基上铺设400厚、8000mm宽的片石临时道路路基，并安排两台 PC320挖机摊铺压实，再满铺规格尺寸为6*1.5*0.25m路基箱作为施工临时便道。 （2）桩顶需超灌1m，须要求土方单位移交土面标高在设计桩顶1m以上，避免桩头冒 出土面，影响旋挖桩机行进。 4.3.4.2.施工准备 （1）技术准备： 编制桩基础施工技术专项方案，经审批后方可实施。 桩基施工方案交底及技术交底，对施工班组进行技术、安全、质量等方面的交底。 44南昌市洪都中医院二期工程基坑支护施工方案 现场测量控制点布置及测量复核。 根据超前钻资料、设计图纸，做好桩基编号，计算出桩坐标、桩底标高、桩顶标高、有 效桩长。 桩基础图纸的会审及交底，根据设计图纸结合地勘资料做好桩孔记录，采取相应处 理措施。 （2）现场准备： 根据现场施工平面布置图落实现场临时道路、临水及临电、钢筋材料堆场及加工场。 落实现场材料取样送检，设备进场验收工作。 4.3.4.3.测量放线 根据业主单位提供的控制点经复核无误后，按照施工控制点布置要求，进行场内控 制点布设。按照从整体到局部的原则，进行桩基的坐标放样，桩位放样按规划桩机行走路 线桩孔施工先后顺序进行依次放样。 每个桩孔用全站仪放桩位的中心点并打入钢筋（φ20（L=800）），再采用十字线打指 示桩（4*φ20（L=800））定位，安装钢护筒，下护筒后经二次复核无误后方可允许进行钻 孔； 4.3.4.4.孔口钢护筒埋设 施工前埋设钢制护筒，护筒用δ=14mm钢板加工制成，护筒长度长度以满足进入强 风化岩层为准，同时护筒应露出自然地面以上300mm，防止地面土体坠入孔中。 施工时应通过定位的桩心控制桩及十字桩，把钢护筒吊放进入桩孔，找出钢护筒的 圆心位置，用十字线固定在在钢护筒顶部，然后移动钢护筒，使钢护筒中心与钻机钻孔中 心位置重合。同时用水平尺或垂球检查，使钢护筒坚直。 45南昌市洪都中医院二期工程基坑支护施工方案 钢护筒，厚度14mm 进 入 强 风 化 桩孔口钢护筒埋置示意图 4.3.4.5.泥浆护壁循环 因钢护筒只埋设至强风化强风化以下的土层/岩层采用泥浆护壁施工，泥浆护壁使 用采购成品化学泥浆，只需加水兑制即可，泥浆施工时需引流，循环使用 4.3.4.6.钻孔施工时垂直度的控制 钻机就位时底座必须保持平稳，不发生倾斜移位，钻头中心采用定位器对准桩位，定 位误差不大于20mm。 钻孔过程中，钻进深度采用操作室液晶显示器控制，并辅以人工测量孔深。垂直度采 用钻机自身的垂直检测装置控制，并辅以人工量测倾斜量。孔斜采用自制孔规进行测量， 桩垂直度≤1％桩长。出现桩孔偏移及时采取纠偏措施校正。 在施工中要随时检查旋挖机钻杆的垂直度和桩轴线位置，发现偏差及时调整，以保 证其桩的垂直度和桩位准确。如钻孔过程中出现斜岩或孤石等，必须采取有效的处理措 施确保桩孔垂直度。 4.3.4.7.钻进成孔 （1）旋挖钻机的设置及调整 施钻时，将钥匙开关打到电源档，旋挖钻机的显示器显示旋挖钻机标记画面，按任意 键进入工作画面。先进行旋挖钻机的钻杆起立及调垂，即首先将旋挖钻机移到钻孔作业 所在位置，旋挖钻机的显示器显示钻杆工作画面。从钻杆工作画面中可实时观察到钻杆 的X轴、Y轴方向的偏移。 操作旋挖钻机的电气手柄将钻杆从运输状态位置起升到工作状态位置，在此过程中 46南昌市洪都中医院二期工程基坑支护施工方案 旋挖钻机的控制器通过采集电气手柄及倾角传感器信号，通过数学运算，输出信号驱动 液压油缸的比例阀实现闭环起立控制，实现钻杆平稳同步起立。同时采集限位开关信号， 对起立过程中钻杆左右倾斜角度进行保护。 在钻孔作业之前需要对钻杆进行调垂，调垂可分为手动调垂及自动调垂两种方式。 在钻杆相对零位±5°范围内，可通过显示器上的自动调垂按钮进行自动调垂作业；钻杆 超出相对零位±5°范围时，只能通过显示器上的电动按钮或操作箱上的电气手柄进行 手动调垂工作。在调垂过程中，操作人员可通过显示器的钻杆工作界面实时监测桅杆的 位置状态，使钻杆最终达到作业成孔的设定位置。 （2）钻孔作业 钻孔时先将钻斗着地，通过显示器上的清零按钮进行清零操作，记录钻机钻头的原 始位置，此时，显示器显示钻孔的当前位置的条形柱和数字，操作人员可通过显示器监测 钻孔的实际工作位置、每次进尺位置及孔深位置，从而操作钻孔作业。在作业过程中，操 作人员可通过主界面的三个虚拟仪表的显示——动力头压力、加压压力、主卷压力，实时 监测液压系统的工作状态。 开孔时，以钻斗自重并加压作为钻进动力，一次进尺短条形柱显示当前钻头的钻孔 深度，长条形柱动态显示钻头的运动位置，孔深的数字显示此孔的总深度。当钻斗被挤压 充满钻渣后，将其提出地表，操作回转操作手柄使机器转到弃土堆放位置，用挖掘或装载 机将钻渣装入运渣车运至场外废除，以减少对施工现场的污染。 完毕后，通过操作显示器上的自动回位对正按钮机器自动回到钻孔作业位置，或通 过手动操作回转操作手柄使机器手动回到钻孔作业位置。此工作状态可通过显示器的主 界面中的回位标识进行监视。施工过程中通过钻机本身的三向垂直控制系统反复检查成 孔的垂直度，确保成孔质量。 钻孔过程中根据地质情况控制进尺速度:由硬地层钻到软地层时,可适当加快钻进 速度；当软地层变为硬地层时,要减速慢进；在易缩径的地层中,应适当增加扫孔次数,防 止缩径；对硬塑层采用快转速钻进,以提高钻进效率；砂层则采用慢转速慢钻进；如在实 际施工过程中出现岩石层，则采取以下措施：对于粒径较小的石层采用斗式钻头慢速钻 进，粒径较大的石层采用锥形螺旋钻头钻进后更换斗式钻头清渣，如此往复，直至穿过岩 石层。若遇入岩深度较深，可考虑使用更大功率的桩机设备，钻渣要及时运出工地，每两 台旋挖钻机配置一台挖掘机和两辆泥土运输车，弃运到指定的地点以达到环境保护的要 求。 47南昌市洪都中医院二期工程基坑支护施工方案 (3)地质情况记录 地质情况记录按相应的地质的相关的表记录；旋挖钻机钻进施工时及时填写《钻孔 记录表》，主要填写内容为：工作项目，钻进深度，钻进速度及孔底标高；《钻孔记录表》由 专人负责填写，交接班时应有交接记录；根据旋挖钻机钻孔钻进速度的变化和土层取样 认真做好地质情况记录，绘制孔桩地质剖面图，每处孔桩必须备有土层地质样品盒，在盒 内标明各样品在孔桩所处的位置和取样时间；钻孔桩地质剖面图与设计不符时及时报请 监理现场确认，由设计单位确定是否进行变更设计；钻孔时要及时清运孔口出渣，避免妨 碍钻孔施工、污染环境；钻孔达到预定钻孔深度后，提起钻杆，测量孔深及沉渣厚度（沉 渣厚度等于钻深与灌注前孔深的差值）。 （4）钻进过程中应注意观察 变化，做好施工记录，确保桩端进入持力层满足设计 岩性 要求。工过程中如发现地质情况与原钻探资料不符应立即通知相关等部门及时处理。根 据超前钻资料计算的预挖深度结合现场实际情况，待深度达到微风化层以后，用筒钻钻 进，将孔底中风化层岩石取出，送检合格后，根据施工图纸向下钻进达到设计嵌岩深度要 求，复核深度。 4.3.4.8.清孔 (1)第一次清孔 1）在钻孔达到设计标高后，用抽渣简反复掏孔，清除孔底钻渣。 2）清孔之前必须将孔口周边堆积土体清除，防治松散土体从孔口坠入孔内。 3）清孔完毕后用测绳丈量孔深，检查桩底沉渣，沉渣厚度不超过50mm.若沉渣厚度 超过要求，应继续清孔，直至符合要求。 4）不得用加深钻孔深度的方式代替清孔。 (2)第二次清孔 在吊入钢筋笼和导管后，灌注混凝土之前，应再次检查孔底沉淀厚度，如超出规范规 定，应进行第二次清孔，符合要求后方可灌注混凝土。第二次清孔是利用导管来进行的， 冲力要小得多，不能让它来承担主要的清孔任务。如在浇筑混凝土前，遇到有塌孔或者顶 部大块土体/岩石坠入孔内，应将钢筋笼吊起，进行二次清孔。待二次清孔各种指标达到 规范要求后，应及时灌注混凝土，这样可避免因下钢筋笼及下导管搁置时间过久，孔底沉 淀厚度超标，造成灌注断桩。 4.3.4.9.成孔、成孔检查 （1）成孔达到设计标高后，对孔深、孔径、孔壁垂直度、沉淀厚度等进行检查，检测前 48南昌市洪都中医院二期工程基坑支护施工方案 准备好检测工具，测绳等； （2）沉淀厚度必须进行检查，检测前准备好检测工具，测绳、检孔工具等； 3）检孔工具：检孔器形似小型钢筋笼高3.0m，外径D按设计的孔径大小而定。检测 孔器的制作采用粗钢筋（φ22、φ25），要求检孔器必须规则，具有一定的刚度，防止在使 用过程中发生变形，同时减少周壁突出，防止在检孔过程中造成对孔壁破坏。 探孔器示意图 检孔检孔器外径D尺寸表 设计桩径cm 80 检孔器外径Dcm 78 钻孔灌注桩成孔质量允许偏差 编号 检查项目 允许偏差或允许值 附 注 群 桩：不大于10cm 1 轴线偏位 单排桩：不大于5cm 2 孔径 不小于设计桩径 直桩：小于1% 3 倾斜度 磨擦桩：不小于设计规定 4 孔深 端承桩：比设计深度超深不小于5cm 磨擦桩：150mm； 5 孔内沉淀层厚度 支承桩：50mm （3）沉渣的检测，把检测器放下去，记录检测圆板上测绳的长度；在用钢丝测绳把检 孔钢筋放下去、记录检孔钢筋加测绳的长度；两长度之间的差就是沉渣厚度。 （4）检测标准：孔深、孔径不小于设计规定；钻孔倾斜度误差不大于1％；沉渣厚度符 合设计规定：沉渣厚度≤50mm； 4.3.4.10.钢筋笼制作及安装 （1）钢筋笼制作 本项目因土方工程与桩基交叉施工，为减少互相干扰，将桩基阶段钢筋笼放置在东 风大道处。 49南昌市洪都中医院二期工程基坑支护施工方案 钢筋进场后必须经过检验合格才允许使用，加工后的钢筋半成品应按区段部位堆放 且要挂牌标示。 钢筋笼每节长度控制在12m内，每节钢筋笼主筋采用单面焊接，接头必须按规范要 求错开。 钢筋笼纵向钢筋的混凝土保护层厚度为50mm。 钢筋笼外侧需设定位筋（定位筋为同截面4根凸型HRB400φ10（L=40CM）@2000，穿 5cm厚混凝土垫块），以保障钢筋保护层厚度。 本项目钢筋笼的箍筋采用螺旋箍筋,连接采用搭接焊，单面搭接长度为10d；每间隔 2000mm设置一道加劲箍。 （2）钢筋笼吊装 （1）根据现有图纸桩长范围为20m，钢筋笼采取在加工场集中加工制作，采用吊车吊 装方法安装，钢筋笼长度在12m内的不分节，超过12m的分节加工、调运、安装。 （2）钢筋笼制作应按桩大样图尺寸要求，驳接焊口必须符合规范规定，布筋成型时 焊接处应按规范错开（同一截面内的接口不得超过总数50%）。加劲筋焊接成闭合的箍， 内设等边三角形16钢筋内支撑焊接牢固，避免钢筋笼骨架变形。圆型加劲箍与每条纵向 钢筋的交接点全部焊接牢固。使钢筋笼在运吊中避免产生不可恢复的变形。 箍筋在纵向钢筋的外侧，其焊接应均匀，间隔距离符合设计和规范要求。控制平整度 误差不超过50mm，钢筋笼成型后应经监理、及相关人员验收合格后方可安装。吊装钢筋 笼的桩孔，应预先清理干净，并标定深度。钢筋笼入孔前，外侧应设定位筋，以保证钢筋 保护层的厚度。钢筋笼制作的允许偏差，严格按相关施工及验收规范要求执行。 （3）钢筋笼在施工现场制作加工成形，螺旋箍筋每10环一段分段绑扎，每段之间采 用搭接（L=10d）连接。其连接、焊接的质量应符合国标GBJ204的规定。 （4）钢筋笼起吊前必须经监理单位验收并做好隐蔽工程验收记录签证。钢筋笼吊放 入孔时，不得碰撞孔壁，钢筋笼吊下井后还要用十字线校正，且要控制好笼顶标高，保证 钢筋符合设计要求。 （5）钢筋笼制作时要注意标高控制，钢筋笼长度高出砼浇筑高度需满足设计图纸要 求。 （6）为保证钢筋笼吊装时受力均匀，减少变形，钢筋笼采用四吊点双钩吊装，吊装前 严格核实钢筋笼重量，选用合适型号的吊车进行起吊，必要时采取履带吊与汽车吊进行 辅助吊装，钢筋笼先吊离地面后，再竖向吊起，严禁在一端落地前提下竖向吊起。 50南昌市洪都中医院二期工程基坑支护施工方案 钢筋笼在下放入孔过程中应对准孔位，保证垂直、轻缓放入桩孔中，然后测量护筒顶 标高，确保钢筋笼顶端满足设计要求。钢筋笼最下端和周边定位筋以保证钢筋笼主筋的 保护层厚度（≥50mm），其数量为每道加劲筋处4个。 （7）钢筋笼下放要过程中，应注意钢筋笼能否顺利下放,沉放时不能碰撞孔壁;当吊 放受阻时,不能加压强行下放,因为这将会造成坍孔、钢筋笼变形等现象,应停止吊放并 寻找原因。如因钢筋笼没有垂直吊放而造成的,应提出后重新垂直吊放;如果是成孔偏斜 而造成的,则要求进行复钻纠偏,并在重新验收成孔质量后再吊放钢筋笼。 4.3.4.11.钢筋笼验收 钢筋笼绑扎完成后，必须经现场管理人员自检，自检合格后方可上报监理进行钢筋 笼验收，并做好验收资料；验收合格后，报监理审批砼浇灌令，并做好钢筋隐蔽记录。 4.3.4.12.混凝土浇筑 根据现场实际，地地下水位较高，桩基均按照水下混凝土方式浇筑，混凝土采用商品 混凝土，由混凝土罐车运至施工现场，汽车泵浇筑，砼浇筑前先用0.2-0.3m³砂浆润管， 以免造成堵管。 （1）安装导管：导管采用φ300钢管，每节2～3m,配1～2节1～1.5m的短管。钢管 内壁光滑、园顺，内径一致，导管连接应牢固、封闭严密，吊装前先试拼，并做水密承压试 验，导管试压压力为孔底静水压力的1.5倍。按自下而上顺序标示每节导管长度，上下成 直线吊装，位于井孔中央，导管底距孔底应有300～400mm的空间。导管组装后轴线偏差， 不超过钻孔深的0.5%并不大于10cm。 （2）混凝土浇筑采取料斗与汽车输送泵配合，料斗的大小应不小于最大桩径初始浇 灌量的容量。灌注桩混凝土塌落度应控制在180mm～220mm，不得有离析现象。 根据水下混凝土流动扩散规律，导管埋深过小，往往使管外混凝土面上的浮浆沉渣 挟裹卷入混凝土内，形成夹层；埋深过大，导管的超压力减少，管内混凝土不易流出，容 易产生堵管，并给导管的起升带来困难。所以，保持合理的导管埋深，对水下混凝土的灌 注是非常重要的。正常灌注时，导管埋入混凝土内深度一般为2～6m米，最小深度为1.5 ～2.0米，最深不超过6米。 （3） 导管安装时其底端应高出孔底沉淀土面30～40㎝，初灌混凝土导管埋深应在 1.2～1.5米。开始灌注时，为保证第一批混凝土达到要求的埋管高度，以便实现导管底 部的隔水，需要计算首批混凝土罐入量。 放导管时下料斗内须初存的混凝土量要经计算确定，以保证完全排出导管内的水和 51南昌市洪都中医院二期工程基坑支护施工方案 砂浆，并使导管出口埋深不小于 0.8m 的流态混凝土中，加之导管底距坑底距离为 0.5m，根据压力平衡原理，计算确定混凝土初灌量。 初罐混凝土量计算如下： V=[πD²（h2+hm）+πd²hl]÷4 式中： V—初存量（m3）； D—实际桩孔直径（m）； d—导管内径（m）； h2—导管底口至孔底高度（m）； hm—导管埋深，初灌时不小于1～1.2m hl—孔内混凝土达到埋管高度时，导管内径与导管外水压平衡所需的高度（m）， 既：hl=（hW*rW）÷rC 式中： hl—孔内砼面至孔口水位的高度（m）； rW—泥浆密度（KN/m3）（本项目采用干作业成孔，此密度即为水密度）； rC—砼密度（KN/m3）。 以20m桩长为例，计算得初灌量为1.6m³ （4）实际操作中，投入球胆，放入锥型塞，当混凝土灌满漏斗，立即拔起塞子，同时继续 向漏斗补加混凝土，使混凝土连续浇注。混凝土浇筑前孔口要封盖，防止杂物落入。 52南昌市洪都中医院二期工程基坑支护施工方案 （5）当导管埋深超过4m后应进行提管，提管采用汽车吊/履带吊，提出一节后将下部 导管固定在孔口上，放松导管，检查固定是否牢固，拆除上节导管。 （6） 开始灌注时，先配制0.2～0.3m³流动性好的水泥砂浆，倾倒入管内隔水拴以上 空间。 然后，将首批砼倾入初罐斗内，剪断悬挂隔水栓的铁丝，使搁水栓、水泥砂浆和砼 顺利到达孔底并上升，首批砼灌注完毕，立即转入连续浇灌。 （7）灌注水下混凝土过程中，孔内混凝土面连续不断上升，导管埋深也在不断增加， 需要定时测量混凝土上升情况，记下罐入的混凝土量，测定坍落度。 （8）测量混凝土面的标高需要用专业测绳及测锤。在测量时，在导管与钢筋笼的中 间部位下放测锤，至少测3～4个点，分别记入灌注记录本，然后取平均值，以此确定导管 拆卸的数量。 （9）导管提升时不得过快过猛，以防拖带表层混凝土造成泥渣浮浆侵入，或挂动钢 筋笼等。导管的拆装要干净利落，并防止工具、密封圈及螺栓掉入孔中。拆下的导管应立 即用清水冲洗干净，集中堆放整齐。 （10）水下混凝土一经开始灌注，须连续进行，任何中断不得超过30分钟，以保证混 凝土的灌注质量。来自同一搅拌站的混凝土，每浇筑50m³必须至少留置1组试件；当混 凝土浇筑量不足50m³时，每连续浇筑12h必须至少留置1组试件。对单柱单桩，每根桩 53南昌市洪都中医院二期工程基坑支护施工方案 应至少留置1组试件。并按规定标准养护28天龄期后，送指定试验室检测。 （11）因水下混凝土为自密型混凝土，为了保证桩顶混凝土的质量，按照规范要求， 为保证桩顶混凝土强度，超灌高度不少于1m，下道工序施工时将其凿除即可。 4.3.5.质量保证措施及检测试验计划 4.3.5.1.质量保证组织措施 （1）加强领导，健全质量管理体系，成立以项目经理为首的质量检查小组，负责每道 工序的质量检查工作，每根桩挂牌标识，将有关的操作人员、班组长、质安员、项目经理 上牌，做到各负其责。 （2）严格按照设计图纸和相关规范要求进行施工，施工前须对上一道工序进行自检 并须经过监理验收通过。在施工前，施工人员必须详细地阅读设计图纸和有关资料，领会 设计意图，遇到特殊情况需要变更图纸时，必须经甲方、监理和设计部门的同意，并办理 签证手续，不得擅自更改。施工前必须对工人进行安全质量技术交底。 （3）质量员负责现场质检工作，贯彻质量管理制度，做好施工各阶段的质量控制，切 实进行分项工程质量评定工作，不合格坚决整改好。 （4）工程施工特点，制定施工工序，确定有关质量控制点，严格把好工序审查关。自 始至终实施我公司“三检一评”制度，即自检、互检和专检，实行主要项目工程操作者名 字、级别，挂牌上榜制度。 （5）技术人员要熟悉设计图纸和设计技术要求，严格执行有关施工验收规范、施工 依据，对每个分项工程施工，事前做好交底工作，施工人员施工期间做好施工记录，施工 完毕做好自检记录，施工发现问题及时与甲方管理人员联系解决。 （6）为确保本项目能以高质量、高标准、按期交付业主使用，在工程施工过程中，严 格按合同、图纸及国家现行的施工验收规范进行施工。 （7）深入开展“三工序管理”工作，做到“检查上工序、保证本工序、服务下工序”， 设立质量奖罚制度，鉴定质量责任状，奖优罚劣，层层落实。 （8）原材料进货，必须根据规程、规范或技术文件要求进行检验，并经甲方管理人员 确认，从中选出能满足交货期、品质优的产品。 （9）根据设计要求、施工图纸、技术规程、规范等编制的经批准实施的施工组织设计、 专业施工方案，制定作业指导书并做好技术交底。 4.3.5.2.质量保证技术措施 （1）测量放线定位 54南昌市洪都中医院二期工程基坑支护施工方案 测量人员要有强烈的责任心，认真反复地读图和计算，如疑问应及时向上级反映，测 量人员根据设计图纸和甲方提供的导线点，坐标点来引放出轴线及桩位，完成后，应通知 监理人员复检验收，并办理好签证手续，开孔前一定将轴线和桩位置复核准确，才能开孔。 （2）原材料验收 钢筋、水泥、电焊条、砂石料等必须有出厂合格证，各种试验工作应按规范进行，采 购选择各厂家的优质材料，对于经检验不符合的材料一律不准使用。认真做好砼级配比 试块制作及试压工作。材料进场应向监理单位报验。 （3）钢筋工程： 1）必须保证原材料符合相关规定，严禁使用改制材、再生材等不符合要求的材料； 其次须保证主筋的下料长度，钢筋笼制作和点焊质量等符合设计及规范要求。 成型后的 钢筋笼直径必须符合要求，同时顺直，没有严重翘曲。 2）混凝土灌注桩钢筋笼质量检验标准 项目 序号 项 目 允许值 1 主筋间距 ±10mm 主控项目 2 长度 ±100mm 3 钢筋材质检验 满足设计 1 箍筋间距 ±20mm 一般项目 2 直径 ±10mm 3）钢筋笼加工、制作要求： A.按照图纸要求的规格进行加工制作。 B.箍筋与纵筋必须焊接牢固，保证整个钢筋笼的整体性和刚性，起吊时，保证钢筋笼 的垂直度，不能产生不可恢复的变形，保证钢筋笼的中心与桩位中心重合。 C.接头区段范围内的纵筋接头面积不得超过50%，钢筋的焊接长度：单面焊为10d（d 为钢筋直径），并作接头试验。 （4）砼工程 砼工程重点必须抓： 1）水泥、砂石原材料质量； 2）下料搅拌的正确配合比； 3）拆卸导管的长度； 4）导管在砼中的埋深； 5）第一斗砼的方量； 6）砼的坍落度。 55南昌市洪都中医院二期工程基坑支护施工方案 7）砼试块现场制作时必须按规定取样，要具有真实性与代表性。 混凝土灌注桩质量检验标准（mm） 允许偏差或允许值 项目 序号 检查项目 单位 数值 垂直中心线方向：≤100 1 桩位 沿中心线方向：≤150 mm +300 2 孔深 主 控 3 桩体质量检验 按基桩检验计技术规范 项 设计要求C30 4 混凝土强度 目 5 承载力 按基桩检验技术规范 ＜1%桩长 1 垂直度 2 桩径 ≥0 一 5 沉渣厚度：端承桩 mm ≤50 般 混凝土坍落度：水下 mm 160-200 6 项 灌注 目 mm ±100 7 钢筋笼安装深度 8 混凝土充盈系数 ＞1.1 9 桩顶标高 mm +30 -50 4.3.5.3.一般过程、关键过程及特殊过程 （1）一般过程的控制 1）一般工程施工前，由项目施工员依据施工组织设计，项目质量计划、施工图纸、有 关规范标准、工艺标准向作业班组进行技术交底，并组织实施。 2）项目施工员依据图纸进行测量放线，标明轴线、标高及截面尺寸位置。 3）项目施工依据施工技术文件的规定检查原材料、半成品的品种、规格、等级是否 符合要求，是否经检验合格，随行文件是否齐全等。 4）针对作业环境采取相应控制措施。 5）组织作业班组对施工质量进行“三检”，做好隐蔽验收手续。 （2）关键过程的控制（包括持力层的确认、钢筋笼的制安） 1）编制作业指导书。 2）施工前由项目技术组组长依据施工方案，作业指导书、工艺标准及项目质量计划 的有关要求向施工员、班组长进行详细的技术质量及安全交底，并做好记录。 2）项目技术组组织技术、质检人员、施工员对关键过程作业人员、施工机具、材料、 作业环境、计量器具进行检查。 4）确定控制点的监控目标和要求，并对其过程参数，质量特性进行监控、检测，并作 好记录。 56南昌市洪都中医院二期工程基坑支护施工方案 5）如关键过程施工质量出现波动，应及时组织人员进行分析，查找原因采取相应纠 正措施。 6）关键过程完成后，项目技术负责人组织技术、质检、施工员进行检验评定。 （3）特殊过程控制 1）特殊过程施工前的技术质量交底同关键过程施工前的交底要求。 2）对特殊过程作业人员的技能资格，施工机具设备维护保养情况。计量器具检定状 况，施工工艺方法，原材料质量和作业环境，由项目技术负责人组织人员预先进行鉴定。 3）对特殊过程的重要参数，质量特性逐一列出，制定连续控制计划，确定监控目标 要求及检测手段，由施工员、质检员进行连续监视和控制并做好记录。 4）其它控制办法同关键过程控制的要求。 4.检测试验 支护桩主要采用小应变进行检测，检测比例为20%，当低应变动测法判定的桩身完 整性为Ⅲ类或Ⅳ类时，应采用钻芯法进行验证，并应扩大低应变动测法检测的数量。 4.3.6.施工注意事项 （1）旋挖钻孔支护桩施工过程中应做好护壁、排水等措施，确保施工安全，由于场地砂 层厚度大，支护桩成桩过程中，应采用钢护筒护壁，护筒底应穿过砂层进入其下稳定地层， 以确保成桩质量。施工前应采取填土反压坡脚，制作操作平台，确保旋挖灌注桩的施工安 全。 （2）主筋、箍筋焊接成钢筋笼骨架，钢筋笼在制作、运输和安装过程中应采取措施，以 防止产生不可恢复的变形。 （3）施工前做好泥浆池，做好泥浆的存储、使用及废浆排放等工作。 （4）冠梁施工前，先将桩顶浮浆凿除清理干净，桩顶露出的钢筋长度应达到设计要求， 冠梁混凝土浇筑采用土模时，土面应修理整平。 4.3.6.1.常见事故预防及处理 4.3.6.2.垮孔的预防及处理： （1）预防： 1）在进入砂土层时，使用优质泥浆，并适当放慢成孔速度，以确保泥皮的形成，使之具 有良好的护壁功能。 2）尽量缩短二次清孔与灌注间的时间间隔。 3）合理安排施工间距，在刚灌注完毕混凝土的桩旁成孔施工时，其安全距离不小于4倍 57南昌市洪都中医院二期工程基坑支护施工方案 桩径，或最少时间间隔不应少于72小时。 （2）处理： 1）在成孔中发生垮孔时，如程度较轻可适当加大泥浆比重，保持孔内水头高度，提高静 水压力，及时平衡地层；情况严重时，可用粘土夹小碎石快速回填，让其自然沉降密实后 再重新钻进。 2）在灌注过程中发生垮孔，程度较轻的在该段灌注时提高砼标高，严重的重新进行清孔 处理。 4.3.6.3.孔斜的预防及处理： （1）预防： 1）钻进前应选择导向性能好的钻头，检查周边保径数据，发现偏差及时镶补合金防止成 孔偏心而造成孔斜。 2）保证钻机安装的水平。 3）对钻具进行校直检查，不合格钻具不得下入孔内。 4）通过桩位检测数据（孔斜、孔径），及时调整钻进成孔技术参数。 （2）处理 1）孔斜的发生影响钢筋笼、导管的下放，甚至对灌注砼造成影响。在易造成孔斜层位， 采用悬吊慢钻，进行钻进； 2）孔斜较大时，先进行桩孔斜度的检测，依据实测数据，对钻孔实行定向纠斜，再恢复 正常钻进。 4.3.6.4.浮笼的预防及处理： （1）预防： 1）钢筋笼的制作、安放；导管的下放、二次清孔、砼灌注应严格按照前述的技术措施进 行施工。 2）加强吊车司机与井口指挥人员协调，提管宜慢，确认未碰挂钢筋笼时，再匀速提升， 避免人为造成钢筋笼上浮。 （2）处理： 灌注中如发生钢筋笼有上升趋势时，应及时减慢灌注速度，合理减少导管埋深。 4.3.6.5.导管堵塞的预防及处理： （1）预防： 1）选用合理级配的砼，确保灌注砼的和易性。 58南昌市洪都中医院二期工程基坑支护施工方案 2）灌注过程应连续，避免中途长时间停待灌注。 3）严格按照前述的技术措施进行施工。 （2）处理： 1）当砼浇灌在钻孔底部堵塞，采取的办法无法排除时，应立即起拔导管、钢筋笼，利用 钻机快速钻进扫清孔内砼，至设计标高再行浇灌。 2）在钻孔中、上部（一般已埋笼）堵塞且无法排除时，应起拔导管，立即清洗，检测新鲜 砼面高度，重下导管，加大泵量（两台泵）进行清孔，清至砼面后检测记录砼面高度。然后 插入导管重新浇灌，首批0.1m3宜用去粗骨料纯砂浆（或纯水泥净浆）置换导管内的泥浆， 再以大于2m3砼量进行浇灌，为今后检测方便，应灌至自然地坪，待动测后，报设计认可 验收，并汇报事故发生经过、事故原因分析及处理方法和针对今后施工的预防措施。 6.8.5.施工中如出现突然的停电、停水，给成孔带来困难，此时采取的措施是：用吊 车将正在钻进的孔内钻具提出孔外，并保证孔内泥浆液面高度超过地下水位高度。如有 孔壁坍塌等不良情况出现，在恢复通电后，视情节轻重分别采用上述方法处理，保证成孔 质量。 59南昌市洪都中医院二期工程基坑支护施工方案 4.4.袖阀管注浆施工方案 4.4.1.基本概况 基坑围绕规培楼的BCD段旋挖支护桩外侧1.0m处及汽车坡道与规培楼之间采用袖 阀管注浆加固。袖阀管共两排，排距0.6m，孔距0.8m，错开布置。袖阀管底部进入强风化 层1.2m，设计深度18.0m。 4.4.2.施工工艺流程 施工时应根据施工场地大小、周围环境等因素，合理设计施工流程，确保安全、优质 完成施工任务。袖阀管注浆施工工艺流程如下图所示： 袖阀管注浆施工工艺流程图 4.4.3.施工顺序 袖阀管注浆施工从基坑B点围绕规培楼逆时针方向进行，先在旋挖支护桩外侧1.0m 处按顺序逐桩施工第一排，施工完第一排后再从基坑B点开始在旋挖支护桩外侧1.6m 处按顺序逐桩施工第二排。 60南昌市洪都中医院二期工程基坑支护施工方案 4.4.3.1.施工技术参数 (1)注浆孔布置：支护桩桩心以外1.0m布置第一排注浆孔，往规培楼方向0.60m布置 第二排孔，孔距0.80m，排距0.60m，错开布置。应先注第一排，再注第二排，排距不够时， 注浆孔可向建筑物倾斜1~3°，注浆孔底部至强风化层，顶部至地面以下1.20m （18.0m）。施工中应根据实际地质情况调整孔深确保注浆达到设计要求深度。 (2)注浆材料：采用42.5级复合硅酸盐水泥+水玻璃双浆液，水玻璃为浆液量的 3%~6%；水灰比为1：1；水使用饮用水，PH值不得小于4；外加剂：添加外加剂使浆液具有 良好地可灌性和渗透性，固结体早期强度高。 PO42.5普通硅酸盐水泥，水灰比0.8~1.0（平均0.9），由稀至浓。外加水玻璃（与水 泥浆液体积比0.5~1.0），依浆液流失量加浓。 (3)注浆量：每米暂定注浆0.75m3，具体在注浆施工中应通过现场试验对布孔方式、 注浆参数及浆液配比作进一步调整，并在以后注浆施工过程中根据现场实际情况进行适 当调整，以确保注浆效果； (4)注浆压力：注浆压力0.5~2.0MPa，在水泥浆液能顺利注入的情况下，尽量选小值。 (5)孔口止浆率不得小于90%；每循环注浆的扩散半径合格率不得低于90%； (6)注浆终止条件：注浆段在规定的最大压力下，注入率不大于0.4L/min后继续灌 注10min即可结束注浆，或注入率不大于1L/min后继续灌注15min即可结束注浆。 4.4.3.2.施工工艺概述 袖阀管注浆施工前，须预先进行必要的场地平整，修筑施工便道，清除施工区域范围 地上地下管线、障碍物等，尤其注意不得损坏既有规培楼的基础及外墙等，并达到文明施 工的要求。 4.4.3.3.测量定位放样 根据已布设好的控制点坐标，计算引孔的坐标位置，使用全站仪放出孔位，用水准仪 测量地面高程，确定引孔深度。 4.4.3.4.钻孔 采用水冲法钻进成孔，钻进深度应达到注浆固结段。钻进过程中要做好记录，为注浆 作业提供参考数据。 4.4.3.5.下管 根据注浆要求，在注浆部位下B型注浆管（注浆管上开有8mm的溢浆孔6个），非注 61南昌市洪都中医院二期工程基坑支护施工方案 浆部位下A型注浆管（注浆管上未开设溢浆孔），在连接好的注浆管底部加下闷盖，将注 浆管下入注浆钻孔中，要确保注浆管下到孔底，注浆管上口露出地面20cm，然后在注浆 管中加满水，利用重力作用，使注浆管不会浮起，之后将套管缓慢地提出，最后在注浆管 上部盖上闷盖，以防止杂物进入注浆管，影响注浆作业质量。 4.4.3.6.洗孔 用高压水对孔内进行清洗，减少孔内沉渣和泥浆比重。 4.4.3.7.封口 埋设注浆管后，在地面1m处以下采用砂或碎石填充，在地面1 m处以上至地面段 和孔口周围采用C15砼封堵，以防止注浆过程中冒浆现象发生。 4.4.3.8.注浆 采取分段式注浆，每段注浆长度成为注浆步距。开口钢管长度为注浆步距长度。注浆 步距一般选取0.6~1m，这样可以有效地减少地层不均一性对注浆效果的影响。对于砂层 注浆步距宜采用低值；对卵石或破碎岩层，注浆步距宜采用高值；注浆压力为 0.3~2.0MPa，浆液在泵送前应经过筛网过滤，在喷口处与水玻璃混合，注浆施工应采用跳 孔间隔注浆，且先外围后中间的注浆顺序，保证注浆质量。 62南昌市洪都中医院二期工程基坑支护施工方案 4.4.4.施工注意事项 4.4.4.1.采用地质钻机钻孔，套管护壁，或银管钻孔引孔，成孔孔径φ110mm。成孔 后采用泥浆泵向孔内注入封壳料，注至离孔口约1.2m位置。然后下入注浆袖管。孔口 1.2m范围内采用速凝水泥封闭，以防止注浆过程中冒浆现象发生。 4.4.4.2.采用双液注浆泵，并配备制浆设备及高压注浆管路系统。 4.4.4.3.采取分段式注浆，由底部向上分段注浆。花管长度为注浆步距长度。注浆步 距宜选取0.6~1m，以有效地减少地层不均一性对注浆效果的影响。注浆过程中，每段注 浆完成后，向上移动一个步距的心管长度。每完成3~4m注浆长度，要拆掉一节注浆心 管。 4.4.4.4.注浆施工过程应做好相应的施工记录，对钻孔深度、每轮次注浆压力、每轮 次注浆量、每轮次注浆时间和总注浆量等参数进行详细记录。及时整理资料，经常分析对 比相邻注浆孔和相邻排注浆孔的注浆流量、注浆压力和注浆量等参数，根据各参数的变 化情况估计注浆效果。对注浆过程中存在的问题，及时进行分析处理。 4.4.4.5.钻孔、注浆可采取平行作业方式，提高工作效率。由于受注浆管材质的影响， 采取钻注平行作业时，钻孔和注浆孔间隔距离应＞6m，避免由于注浆作用引起注浆管变 形而导致注浆管报废，或跑浆、串孔等不利情况出现。 4.4.4.6.注浆过程中要采取相应的措施来防止堵管，如多做试验选定合理的凝结时 间，注意压力的变化，如压力升高要及时提升芯管； 4.4.4.7.严禁使用不合格材料，不得使用受潮或过期水泥； 4.4.4.8.制作浆液时，水灰比要按设计严格控制，不得随意变更；加强浆液管理，防 止浆液流失。 4.4.4.9.严密监视注浆压力和注浆量，出现异常时应立即停止灌入，查明原因并采 取相应措施； 4.4.4.10.待浆液达到设计要求后，方可进行下到工序的施做； 4.4.5.质量检测 4.4.5.1.注浆结束28天后，选用标准贯入实验进行加固地层均匀性检测。 4.4.5.2.按加固土体深度范围每间隔1.0m取样进行室内试验，测定土体压缩性、强 度、渗透性等。 4.4.5.3.注浆检验点数量为总注浆孔数的3％。检验点合格率小于80％时，应对不 合格的注浆区实施重复注浆。 63南昌市洪都中医院二期工程基坑支护施工方案 4.4.6.安全措施 4.4.6.1.高压泥浆泵、空压机、高压清水泵必须指定专人操作，压力表应定期检修检 定，以保证正常工作； 4.4.6.2.钻机操作人员应具有熟练操作技术； 4.4.6.3.注浆过程中，作业人员应使用防护用具； 4.4.6.4.施工前应检查高压设备和管路系统，其压力和流量需满足设计要求，应检 查管道的耐久性以及管道连接是否可靠，泵体、注浆管及喷嘴内不得有任何杂物，各类密 封圈必须良好，无渗漏现象，否则接头断开、软管破裂，将会导致浆液、高压水流飞散、软 管甩出等安全事故。安全阀中的安全销要进行试压检验（试压检验到当地压力容器检验 所检验），必须确保在达到规定压力时能断销卸压，绝不能轻易安装未经试压检验的自制 安全销； 4.4.6.5.浆液目前一般以水泥浆为主，但有时也加入其他化学添加剂，一般说浆液 硬化后对人畜均无害，但如果硬化前的液体进到眼睛里时，必须立即进行充分清洗，并及 时到医院治疗; 4.4.6.6.吊、放喷射管路时，严禁管下站人。不得将电缆浸泡在水和泥浆中，防止漏 电伤人。 64南昌市洪都中医院二期工程基坑支护施工方案 4.5.高压旋喷桩帷幕施工方案 1.1.1.基本概况 基坑围绕规培楼的BCD段旋挖支护桩之间设置三根∅800三重管高压旋喷桩帷幕， 其顶部至冠梁底，底部进入强风化层1.0m。高压旋喷桩设计桩径0.8m，相互搭接不小于 0.2m，呈边长为0.6m的正三角形布置。 基坑汽车坡道两侧旋挖支护桩之间设置两根∅800三重管高压旋喷桩帷幕，其顶部 至冠梁底，底部进入强风化层1.0m。高压旋喷桩设计桩径0.8m，相互搭接不小于0.2m， 与两侧旋挖桩同中心轴线布置。 GA、AB、DE、EF段桩间布置一根，桩径800，顶部至冠梁底，底部进入强风化不少于 1.0m 4.5.1.施工工艺流程 施工时应根据施工场地大小、周围环境等因素，合理设计施工流程，确保安全、优质 完成施工任务。高压旋喷桩施工工艺流程如下图所示： 高压旋喷桩止水帷幕施工工艺流程图 65南昌市洪都中医院二期工程基坑支护施工方案 4.5.2.施工技术参数 4.5.2.1.旋喷设计直径：设计桩径Φ800，相互搭接不小于200。BCD段旋挖支护桩 之间设置三根，呈边长为600的正三角形布置；车道规培楼侧桩间布置两根。 4.5.2.2.高压旋喷桩隔水帷幕墙深度：帷幕顶按冠梁底标高控制，底部进入强风化 岩中1.0m。施工中应根据实际地质情况调整桩长确保帷幕墙达到设计要求深度。 4.5.2.3.注浆材料为强度42.5MPa水泥，浆液水灰比0.8:1。 4.5.2.4.施工主要技术参数为： 高压水压强：35～38MPa 排量：70～75L/min 空压机压强：0.60～0.80MPa 排量：1.4～2.0m3/min 水泥浆液压强：0.50～0.70MPa 排量：70～85L/min 水泥浆比重：1.60～1.65 注浆旋转速度：9～11γ•P•m 提升速度：5～8cm/min 喷射作业时，强（中）风化砂砾岩顶面应适当停留，使其浆液充填密实；砂层及卵石 层内提升速度应取小值。 施工参数应根据试喷结果调整。 4.5.2.5.施工误差要求：浆液比重≤0.1，钻孔偏差≤10cm，钻孔垂直度<1.5%。 4.5.2.6.高压旋喷形成的防渗板墙的渗透系数要求达到1×10-5cm/s 级。 4.5.2.7.本工程采用旋喷桩止水帷幕，当漏浆严重时，应调整水灰比，或加入适量减 水剂、速凝剂。必要时加入水玻璃溶液，采用双液注浆，注意双液应采用不同输送管道， 在喷嘴处进行混合。双液注浆配方如下表： 高压旋喷桩双液注浆配方表 原料 规格要求 作用 用量比例 主要性能 325号或425号普通 水泥 主剂 1 或矿渣硅酸盐水泥 1、凝胶时间可控制在 模数：2.4~3.4，浓度： 几秒至几十分钟范围 水玻璃 主剂 0.5~1 30~45Be' 内； 氢氧化钠 工业品 速凝剂 0.05~0.2 2、抗压强度5~20MPa。 磷酸氢二钠 工业品 缓凝剂 0.01~0.03 说明： Ⅰ、模数描述水玻璃中二氧化硅与碱金属氧化物物质的量之比； Ⅱ、浓度以Be＇（波美比）表示。波美度与比重的换算公式为：Be＇=145—145/比重； Ⅲ、水泥—水玻璃浆液的适宜体积比宜通进行试验确定。 66南昌市洪都中医院二期工程基坑支护施工方案 4.5.3.施工工艺概述 4.5.3.1.钻机定位。移动旋喷桩机到指定桩位，将钻头对准孔位中心，同时整平钻机， 放置平稳、水平，钻杆的垂直度偏差不大于1%～1.5%。就位后，首先进行低压（0.5MPa） 射水试验，用以检查喷嘴是否畅通，压力是否正常。 4.5.3.2.制备水泥浆。桩机移位时，即开始按设计确定的配合比拌制水泥浆。首先将 水加入桶中，再将水泥和外掺剂倒入，开动搅拌机搅拌10～20分钟，而后拧开搅拌桶底 部阀门，放入第一道筛网（孔径为0.8mm），过滤后流入浆液池，然后通过泥浆泵抽进第 二道过滤网（孔径为0.8mm），第二次过滤后流入浆液桶中，待压浆时备用。 4.5.3.3.钻孔（三重管法）。当采用地质钻机钻孔时，钻头在预定桩位钻孔至设计标 高（预钻孔孔径为15cm）。 4.5.3.4.当采用旋喷注浆管进行钻孔作业时，钻孔和插管二道工序可合而为一。当 第一阶段贯入土中时，可借助喷射管本身的喷射或振动贯入。其过程为：启动钻机，同时 开启高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计 标高，观察工作电流不应大于额定值。三重管法钻机钻孔后，拔出钻杆，再插入旋喷管。 在插管过程中，为防止泥砂堵塞喷嘴，可用较小压力（0.5～1.0MPa）边下管边射水。 4.5.3.5.提升喷浆管、搅拌。喷浆管下沉到达设计深度后，停止钻进，旋转不停，高 压泥浆泵压力增到施工设计值（20～40MPa），坐底喷浆30s后，边喷浆，边旋转，同时严 格按照设计和试桩确定的提升速度提升钻杆。若为二重管法或三重管法施工，在达到设 计深度后，接通高压水管、空压管，开动高压清水泵、泥浆泵、空压机和钻机进行旋转，并 用仪表控制压力、流量和风量，分别达到预定数值时开始提升，继续旋喷和提升，直至达 到预期的加固高度后停止。 4.5.3.6.桩头部分处理。当旋喷管提升接近桩顶时，应从桩顶以下1.0m开始，慢速 提升旋喷，旋喷数秒，再向上慢速提升0.5m，直至桩顶停浆面。 4.5.3.7.若遇砾石地层，为保证桩径，可重复喷浆、搅拌：按上述4～6步骤重复喷 浆、搅拌，直至喷浆管提升至停浆面，关闭高压泥浆泵（清水泵、空压机），停止水泥浆（水、 风）的输送，将旋喷浆管旋转提升出地面，关闭钻机。 4.5.3.8.清洗。向浆液罐中注入适量清水，开启高压泵，清洗全部管路中残存的水泥 浆，直至基本干净。并将粘附在喷浆管头上的土清洗干净。 4.5.3.9.移位。移动桩机进行下一根桩的施工。 67南昌市洪都中医院二期工程基坑支护施工方案 4.5.3.10.补浆。喷射注浆作业完成后，由于浆液的析水作用，一般均有不同程度的 收缩，使固结体顶部出现凹穴，要及时用水灰比为1.0的水泥浆补灌。 4.5.4.施工注意事项 4.5.4.1.采用三重管高压旋喷帷幕进行桩间止水，施工地层为基坑壁四周杂填土、 细砂、粗砂、砾砂等强透水性地层，拐角点处适当加密，必须使其形成防渗板墙的四周封 闭系统。 4.5.4.2.喷射作业时，强（中）风化砂砾岩顶面应适当停留，使其浆液充填密实；砂 层及卵石层内提升速度应取小值。 4.5.4.3.施工参数应根据试喷结果调整。 4.5.4.4.高压旋喷注浆施工严格按有关规程规范要求进行。 4.5.5.常见问题及预防、处理措施 4.5.5.1.常见问题及预防处理措施 常见 产生原因 预防措施及处理方法 问题 根据设计要求和地质条件，选用不同的喷浆 喷射方法与机具没有根据地质条件进行 方法和机具 选择 喷浆前，先进行压水压浆压气试验，一切正常 喷浆设备出现故障（管路堵塞、串漏、卡 后方可配浆，准备喷射，保证连续进行。配浆 固结体 钻） 时必须用筛过滤。 强度不 拔管速度、旋转速度及注浆量没能配合 根据固结体的形状及桩身匀质性，调整喷嘴 匀、缩 时，造成桩身直径大小不均，浆液有多有 的旋转速度、提升速度、喷射压力和喷浆量 颈 少 对易出现缩颈部位进行定位旋转喷射或复喷 喷射的浆液与切削的土粒强制拌和不充 的办法 分、不均匀，直接影响加固效果 控制浆液的水灰比及稠度 穿过较硬的粘性土，产生缩颈 严格要求喷嘴的加工精度、位置、形状、直径 等，保证喷浆效果 安全阀和管路接头处密封圈不严而有泄 漏现象 压力上 泵阀损坏，油管破裂漏油 应停机检查，经检查后压力自然上升，并以清 不去 安全阀的安全压力过低，或吸浆管内留 水进行调压试验，以达到所要求的压力为止 有空气或密封圈泄漏 栓赛油泵调压过低 喷嘴堵塞 应停机检查，首先卸压，如喷嘴堵塞，将钻杆 压力骤 高压管路清洗不净，浆液沉淀或其他杂 提升，用铜针疏通 然上升 物堵塞管路 其他情况堵塞应松开接头进行疏动，待堵塞 泵体或出浆管路有堵塞 消失后再进行旋喷 放桩位点时应钎探，遇有地下埋设物应清除 或移桩位点 钻孔沉 喷射注浆应先平整场地，钻杆应垂直，倾斜度 遇有地下埋设物，地面不平不实，钻杆倾 管困难 控制在1%以内 斜度超过1% 偏斜、 利用侧口式喷头，减小出浆口孔径并提高喷 注浆量与实际需要量相差较多 冒浆 射能力，使浆液量与实际需要量相当，减少冒 浆 控制水泥浆液配合比 固结体 旋喷桩在水泥浆液与土搅拌混合后，由 在旋喷桩施工完毕，将固结体顶部凿去部分， 顶部下 于浆液的析水特性，会产生一定的收缩 在凹穴部位用混凝土填满或直接在旋喷孔中 68南昌市洪都中医院二期工程基坑支护施工方案 作用，因而造成在固结体顶部出现凹穴。 再次注入浆液，或在旋喷注浆完成后，在固体 凹 其深度随土质浆液的析水性、固结体的 的顶部0.5~1.0m，在原位提杆再注浆复喷一 直径和长度等因素的不同而异 次加强 4.5.5.2.质量控制措施 (1)施工质量控制要点 在本工程中，施工必须严格遵守《建筑地基处理技术规范》(JGJ79-2011)等国家 规范的有关条文和设计图纸进行施工，确保工程质量。 为了使施工质量能够满足设计要求，不但要有完善的施工质量人员保证体系， 还要在具体施工过程中，严格控制好各道工序的施工质量。 1）正式施工前,各机械必须进行试运转，待各机械性能稳定、管路连接牢固密封, 各运行参数符合设计要求后，方可施工。 2）钻机塔架必须安放稳定、导孔垂直度满足设计要求，导孔过程中遇到的异常现 象必须准确记录，经技术人员同意可终止钻孔。施工中通过经纬仪控制钻机塔架的垂直 度来控制钻孔垂直度。 3）施工过程中应对附近建筑、地面、地下管线的标高进行监测，当标高的变化值 大于±10mm时，应暂停施工，根据实际情况调整压力参数后，再进行施工。 4）每一孔号钻孔、喷射注浆结束前必须经技术员验证深度后方可终止。由于钻杆 长度是一定的，因而通过钻杆数量即可控制孔深。 5）保持引孔泥浆性能，孔壁完整，确保高喷管顺利下至孔底。 6）高压泥浆泵的压力必须满足设计要求，当压力出现骤然下降、上升或冒浆异常 现象时，必须停机检查原因，待排除故障后方可恢复工作。 7）浆液输送管线必须密封和畅通，如出现泄漏或堵塞,必须立即排除。 8）浆液配合比必须符合设计要求，经常检查测定浆液比重，并做好记录。 9)应准确、及时、完整地做好施工记录, 记录内容包括桩号、桩长、下管深度、 开喷和终喷深度及起止时间，接换管深度和时间，中断喷射的时间、深度和原因。 10)当喷射结束后，应及时利用冒浆充填，直到孔口浆液不再下沉为止。 11)在施工过程中随时接受甲方、监理人员的监督、检查。 4.5.5.3.质量检验内容及方法 （1）材质检查 1)每批水泥必须附有生产厂家质保书，使用时间须在该批水泥质量保证期内； 2)每种品牌的水泥均需抽样送交质检部门进行物理力学性能试验。 （2）施工工艺检查 69南昌市洪都中医院二期工程基坑支护施工方案 检查现场施工工艺参数及每根桩的施工记录，内容包括：桩号，桩长，预钻孔 深度，高压旋喷起止时间，提升速度，水气压力，灰浆比重以及旋喷过程中的异常情况等。 4.5.5.4.旋喷桩工程质量控制标准 （1）材质检查 1）每批水泥必须附有生产厂家质保书，使用时间须在该批水泥质量保证期内； 2）每种品牌的水泥均需抽样送交质检部门进行物理力学性能试验。 （2）施工工艺检查 检查现场施工工艺参数及单位桩的施工记录，内容包括：孔号，预钻孔深度，高 压喷射注浆起止时间，提升速度，水、气压力，灰浆比重以及钻孔、喷射注浆过程中的异 常情况等。 （3）质量控制标准 旋喷桩工程质量控制标准 允许偏差或允许值 项 序 检查项目 检查方法 单位 数值 主 1 水泥及外掺剂质量 符合出厂要求 查产品合格证书或抽样送检 控 2 水泥用量 设计要求 查看流量表及水泥浆水灰比 项 目 3 强度或完整性检验 设计要求 按规定方法 1 钻孔位置 mm ≤100 用钢尺量 一 2 钻孔垂直度 % ≤1 经纬仪测钻杆或实测 般 3 孔深 mm ±200 通过钻杆和注浆管控制 项 4 注浆压力 按设定参数指标 查压力表 目 5 旋喷半径 mm ≤50 试验取芯检验 70南昌市洪都中医院二期工程基坑支护施工方案 4.6.立柱桩与内支撑施工方案 4.6.1.立柱桩设计概况 本工程靠因碟子湖大道后期会改造，故桩锚支护的方式不适用HABC段，该段采用 支护桩+混凝土内支撑的形式进行支护，有两道钢筋混凝土内支撑，采用泥浆护壁钻孔灌 注桩内插格构式钢立柱，灌注桩混凝土强度为水下C30，主筋为8根直径22mm的四级 钢，螺旋箍筋为直径8mm间距150mm的一级钢，立柱桩直径及嵌固深度如下表 桩类型 直径 嵌固深度 桩数 嵌固深度进入中风化不少于2.0m ZCLZ-1 0.85 10 插入开挖面以下不少于3.0m 格构柱钢材等级为Q235B，截面及构件尺寸如下表： 立柱类型 截面尺寸 支腿 缀板 桩数 LZ1 480×480 角钢4L160×16 钢板440×400×12@700 10 4.6.2.施工部署 4.6.2.1.施工组织 本工程立柱桩计划在自然地面插入，从H点开始，沿HABC段顺时针施工。立柱桩 采用旋挖灌注成孔的工艺，进入中风化不少于2m，施工方案参考第六章旋挖灌注支护桩 施工方案相关章节。利用汽车吊吊装钢筋笼及格构柱。 4.6.2.2.施工进度计划 立柱桩施工按每天2根考虑，立柱桩共10根，计划5天完成 4.6.2.3.施工准备 （1）测量定位 根据从甲方提供测量控制点坐标资料及高程点资料，由专业测量队用全站仪根据现 场情况设置测量控制网，根据平面布置图使用全站仪测定桩位。 在桩位点打30cm深的木桩，桩上钉小钉定桩位中心，并采用“十字拴桩法”作好栓 桩标记，并加以保护。 每次测量结果经自检、复检合格，报请监理验收合格后方可施工。 每次钻孔前，要专业测量队重新复核桩位，确认准确后方可开钻。 （2）埋设护筒 钻孔前应在测定的桩位，准确埋设护筒，并确保护筒底端进入强风化。准确固定钻孔 71南昌市洪都中医院二期工程基坑支护施工方案 位置，隔离地面水，稳定孔口土壤和保护孔壁不塌，以利钻孔工作进行。 本工程采用钢板护筒，护筒顶标高应高于施工面20～30cm，并确保筒壁与水平面垂 直。 护筒定位时应先对桩位进行复核，然后以桩位为中心，定出相互垂直的十字控制桩 线，并作十字栓点控制，挖护筒孔位，吊放入护筒，护筒周围孔隙填入粘土并分层夯实， 同时用十字线校正护筒中心及桩位中心，使之重合一致，并保证其护筒中心位置与桩中 心偏差小于2cm（设计桩位允许偏差为3cm）。 （3）护壁泥浆 钢护筒只能埋设至强风化，强风化层以下使用泥浆护壁，泥浆采购成品的化学泥浆。 旋挖作业时，应保持泥浆液面高度，以形成足够的泥浆柱压力，并随时向孔内补充泥 浆。 4.6.2.4.格构柱加工 （1）格构柱的放样、下料 格构柱放样、下料严格按照设计施工图纸的钢材规格和尺寸，并应符合施工规范的 规定。应根据材料厚度和工艺要求预留适当焊接收缩余量和切割余量，下料应有利于切 割和保证质量，并尽可能节约材料。 钢材切割前，清除钢材表面切割区域内的铁锈、油污，切割后，断口上不得有裂纹和 大于5mm的缺棱，并清除边缘上的焊瘤和飞溅物等。 （2）格构柱组装、焊接 格构柱采用胎架进行拼装。组装前清除角钢、钢板表面污垢、蚀锈，然后将角钢利用 胎架固定牢靠，再将制作好的缀板点焊定位在角钢上。 缀板与角钢之间周边满焊，焊缝厚度要符合设计要求，缀板间距、格构柱尺寸要符合 设计要求。焊接完毕后应清除熔渣及金属飞溅物。 格构柱缀板与角钢焊接应严格控制构件几何尺寸；焊缝的表面焊波应均匀，不得有 裂缝、未熔合、夹渣、焊瘤、咬边、烧穿、弧坑和针状气孔等缺陷，焊接区无飞溅残留物；焊 缝的位置、外形尺寸符合施工图和《钢结构工程施工质量验收规范》（GB5205-2001）的要 求；为防止焊接时温度不均匀产生变形，应采用对称施焊。 （3）格构柱拼装、对接 格构柱拼接钢材强度等级为Q235，搭接拼接角钢规格同格构柱角钢，长度为 500mm。角钢对接端部须磨平，端面应水平。拼接角钢接缝须对角错开，拼接处另加缀板 72南昌市洪都中医院二期工程基坑支护施工方案 焊条采用E43型。 格构柱拼接部位周边须满焊，焊缝高度不小于10mm，质量应符合《钢结构焊接规 范》（GB 50661-2011）的要求。加工过程中确保格构柱角钢的完整，不得割除角钢任何部 位。 4.6.2.5.立柱桩施工 (1）施工流程 测量放线 护筒埋设 钻孔 清孔 下放钢筋笼 下放格构柱 调整格构柱标高及垂直度 格构柱与钢筋笼连接固定 下放浇筑导管 清孔 灌注混凝土 格构柱顶端固定 成桩养护 立柱桩施工流程 （2）钻机钻孔 钻机就位，将钻头对准桩位，复核无误后调整钻机垂直度。开钻前，用水平仪测量孔 口护筒顶标高，以便控制钻进深度。钻进开始时，注意钻进速度，调整不同地层的钻速。 钻进过程中，采用工程检测尺随时观测检查，调整和控制钻杆垂直度；边钻进边补充泥浆 护壁。 成孔至设计标高后，要对所成桩孔进行清孔，旋挖钻提至离设计孔深0.5m处停止， 静止30min～1h后再一钻到底。 （3）清孔 73南昌市洪都中医院二期工程基坑支护施工方案 旋挖钻机成孔到底，钻进孔深比设计图纸规定深度少0.5m左右时停止钻孔。 净置30分钟后进行清孔，让钻机再钻进0.5m 终孔。清孔后沉渣厚度不得大于 200mm，泥浆指标达到规定要求。 清孔时，孔内水位应保持在护筒下0.5m左右，防止水位太低造成塌孔。 （4）成孔检验 钻孔清孔完毕后，在吊装钢筋笼之前，检查成孔质量，包括孔径（允许偏差： ±50mm）、孔深和垂直度（允许偏差不大于1%），桩位及泥浆指标测试，孔底沉渣厚度（不 大于200mm）等，作好钻进施工记录和泥浆质量检查记录。 （5）钢筋笼及格构柱吊装 1）吊装钢筋笼 将钢筋笼采用25T汽车吊起吊后，用汽车吊将钢筋笼下放入桩孔中，露出地面3m 长，将钢筋笼固定在孔口。 距钢筋笼头约1m处1处吊点，吊点处设置两道加强筋并加强焊接，确保吊装稳固。 2）吊装格构柱 钢筋笼在孔口固定后，在孔口四周铺设黄砂找平，然后把钢板水平铺设在孔口两边， 采用经纬仪定出桩孔中心，将钢板调整到与支撑轴线平行或图纸要求的角度。 将格构柱采用25T汽车吊起吊后，用汽车吊将格构柱吊至桩孔上方并下降就位。格 构柱下降到钢筋笼上口位置时停钩，由安装人员将格构柱导入钢筋笼中。 起吊前检查吊耳质量，确保吊装稳固安全。起吊时，吊直、扶稳，保证格构柱中心定 位准确。对准孔位后，缓慢下沉，避免碰撞孔壁。为保证格构柱各边与对应支撑轴线严格 垂直或平行，下放过程中利用经纬仪随时进行检测。 3）格构柱垂直度调整 慢慢下放格构柱，一边调整钢筋笼位置，使格构柱顺利插入钢筋笼中，当格构柱进入 钢筋笼长度达到约3m 时停钩。利用格构柱调直装置调整格构柱的垂直度。 4）格构柱和钢筋笼连接 格构柱吊入桩孔后，与钢筋笼牢固焊接，钢筋笼主筋与格构柱焊接接头不少于4个 搭接长度按规范要求，焊接要求与工程桩的要求一致，必须满足规范要求。 74南昌市洪都中医院二期工程基坑支护施工方案 接头大样图 格构柱和钢筋笼连接示意图 5）立柱桩骨架下放 将格构柱及钢筋笼缓慢自然垂直下放，下放过程中采用经纬仪控制垂直度，均匀缓 慢下放，至吊索下端距离地面0.5~1.0m时，用临时槽钢固定格构柱，焊接带环的吊筋。 吊筋焊接完毕，松开吊索挂于吊筋环上起吊后检查格构柱定位情况，必要时采用扶 正器扶正定位，并缓慢下放至设计标高固定在钢板上。 混凝土灌注结束后，要重新测定格构的位置并固定。 6）钢格构吊筋设置 75南昌市洪都中医院二期工程基坑支护施工方案 根据基坑支护设计图纸，钢格构顶标高约低于地面0.7～1.7m，结合本工程特点以及 以往施工经验，通过钢格构以及钢筋笼重量计算确定，为保证施工安全以及施工质量，须 采用2根直径20光圆钢筋作为吊放安装钢格构的吊筋。 吊筋制作方法：采用直径20光圆钢筋一端设置直径20cm圆环用于起吊和插杠固定 钢格构之用，另一端预留40cm搭接长度。吊筋焊接在钢格构角钢外角处，上下两点各焊 接5d。 地面标高-格构柱顶标高 吊筋制作示意图 单根吊筋长度=（地面标高-钢格构顶标高）+搭接长度（40cm）+吊环长度。 7）水下混凝土灌注 灌注桩施工内容参见第六章内容 4.6.3.内支撑施工方案 4.6.3.1.钢筋施工 （1）施工顺序 支撑桩、立柱桩及钢立柱施工→开挖至第一道支撑底部→冠梁及第一道混凝土内支 撑施工→土方开挖至第二道支撑底部→施工第二道围檩和内支撑→土方开挖至基坑底 （2）钢筋的连接 支撑钢筋主筋连接均采用焊接方法。接头设置在离支点L/3处，焊接接头应相互错 开，钢筋焊接接头连接区段的长度为35d，同一区段纵向受拉钢筋接头数量不大于50% （3）钢筋的定位措施 钢筋原始位置的正确才能保证钢筋在施工中的正确位置，要保证钢筋原始位置的正 确应做到： 从放线开始检查，对内支撑交叉部位放样，对于交叉部位节点处顶、底面钢筋的放置 原则为：对撑钢筋设置在外，斜撑在内，连杆在中间。 76南昌市洪都中医院二期工程基坑支护施工方案 4.6.3.2.模板施工 考虑土方开挖施工中，各区大面开挖到同一标高，封板区域超挖至支撑梁底标高，故 板底需要搭设钢管脚手架，侧模及底模均采用木模，支撑梁底浇注砼垫层或铺设模板，侧 模也采用木模。 支撑梁模板选用18mm厚多层板，规格为1830×915×18mm。 梁侧次背楞采用50×100mm木方，间距300mm；主背楞采用Φ48双钢管，梁高0.8m 的设2排双钢管。 梁侧模板加设钢管斜撑或用对撑固定。梁高0.8m的设2道T16对拉螺栓，水平间距 600mm，螺栓加PVC套管重复利用。 0.8m高支撑梁模板支设示意图 支撑梁模板支设要求内支撑底部的标高控制必须准确，达到需要标高后人工将内支 撑范围内的土铲平、夯实，浇筑C15素混凝土垫层或铺设模板、预制混凝土垫板，然后绑 扎钢筋，支设侧面模板。土方开挖时要将支撑底部的垫层清除。 4.6.3.3.混凝土施工 支撑梁和封板混凝土标号均为C30，采用泵管泵送混凝土施工。 （1）泵送混凝土供应 泵送混凝土的供应包括拌制和运送。根据施工进度的需要，提前与搅拌站联系做好 准备。在施工过程中，加强通信联络和调度，确保连续均匀供给混凝土。避免混凝土坍落 77南昌市洪都中医院二期工程基坑支护施工方案 度损失过大，影响混凝土的泵送。 （2）泵送混凝土的浇筑 1）将混凝土输送管接到最远端，混凝土应由远而近浇筑，边浇筑边拆管，泵管头部 可采用胶皮管，以方便移动； 2）在浇筑混凝土时，混凝土浇筑间歇时间不得超过混凝土初凝时间。 3）钢筋密集的部位，选用小直径的振捣棒，确保顺利布料和振捣密实。在浇筑混凝 土时，经常观察，当发现混凝土有不密实等现象，应立即采取措 78南昌市洪都中医院二期工程基坑支护施工方案 4.7.冠梁、腰梁施工 4.7.1.基本概况 基坑所有支护桩桩顶均设置C30钢筋混凝土冠梁，其中DEFGHAB段冠梁尺寸为 1.1m*0.8m，BCD段冠梁截面尺寸1.5m*1.0m，汽车坡道两侧冠梁截面尺寸1.3m*0.8m。 基坑DEFGH段第二、三排锚索各位置设置一道C30钢筋混凝土腰梁，截面尺寸 0.4m*0.45m。 CD段在标高11.4m及16.5m处分别设置一道C30钢筋混凝土腰梁，截面尺寸 0.8m*0.8m。 HABC段在标高13m处设置一道C30钢筋混凝土腰梁，截面尺寸1.1m*0.8m。 4.7.2.施工工艺流程 施工时应根据施工场地大小、周围环境等因素，合理设计施工流程，确保安全、优质 完成施工任务。冠梁、腰梁施工工艺流程如下图所示： 冠梁、腰梁施工工艺流程图 4.7.3.施工顺序 冠梁、腰梁施工顺序按照开挖进度，从上往下依次施工。 4.7.4.施工技术参数 1）水泥采用强度42.5Mpa普通硅酸盐水泥。 2）梁基槽底土方用铁锹平整拍实，并按照设计要求浇筑0.1m厚C15混凝土，宽为梁 宽加0.2m。 3) 钢筋保护层厚度35mm，所有的钢筋保护层均采用成品塑料垫块，内埋铁丝规格 40×40，厚度同保护层，其间距应在1m之内。 79南昌市洪都中医院二期工程基坑支护施工方案 4)在冠梁边（距梁边线100mm）每隔3m预埋Φ16(L=200mm@3000)短筋，作为防护栏 杆焊接件使用。 4.7.5.施工工艺概述 冠梁、腰梁施工应在其上部支护结构达到设计强度要求并质量检测合格后进行。 4.7.5.1.桩顶浮浆和主筋处理 在土方开挖到设计标高后，应及时清除桩顶的浮浆、松软层和主筋上的粘土，凿除多 余的砼，保证桩顶伸入桩顶梁100mm，并使底部座落在支护桩顶新鲜砼面上（当凿到设计 冠梁底标高未发现粗骨料时，应继续往下凿，直至出现粗骨料，多凿的部分进行接桩处 理）桩的主筋锚入冠梁长度为35d。 4.7.5.2.冠梁、腰梁底混凝土垫层浇筑 将刚挖开的梁基槽底土方用铁锹平整拍实，并按照设计要求浇筑100厚C15混凝土， 宽为梁宽加200，控制好标高，用平板振动器振实。 钢筋绑扎之前，按照图纸及会审纪要要求，在支撑梁底铺设塑料薄膜，以把垫层与梁 隔开，土方开挖时可以容易脱落，确保混凝土观感。 4.7.5.3.钢筋笼制安 （1）钢筋笼制作 1）本工程所用的各种规格的钢材均应有出厂合格证及检验报告，钢筋表面或每捆 （盘）钢筋均应有标志，进场时应按批量及直径分批检验与堆放，检验内容包括对钢筋的 标志外观的检查，并按现行国家有关标准规定抽取试样作力学试验，合格后方可使用。 2）钢筋制作时，应严格按配筋图计量下料，按设计要求，钢筋接头在同断面不应超 过钢筋总数的50%，在任一焊接接头中心至长度为钢筋直径1.3la且不小于500mm的区 段内，同一根钢筋不得有两个接头。 3）冠梁钢筋锚固长度为40d,主筋保护层均为35mm。 （2）钢筋绑扎 1）根据设计要求，冠梁外侧主筋可在支撑与支座处三分之一范围搭接，搭接方法采 用焊接，接缝长度应≥10d，内侧主筋可在支撑梁支座处搭接，搭接长度应≥45d； 2）冠梁、腰梁分施工段同时施工时，施工段与施工段交接处需预留插曲筋，并根据 数量分次搭接。 3）钢筋保护层厚度35mm，所有的钢筋保护层均采用成品塑料垫块，内埋铁丝规格 80南昌市洪都中医院二期工程基坑支护施工方案 40×40，厚度同保护层，其间距应在1m之内。 4）在冠梁边（距梁边线100mm）每隔3m预埋Φ16(L=200mm@3000)短筋，作为防护栏 杆焊接件使用。 4.7.5.4.模板制安 待梁筋绑扎完毕验收后，在混凝土垫层上根据设计图纸尺寸配制、安装模板，横楞采 用50×100木方间距≤400mm，纵楞采用50×100木方间距800mm；梁中间设一道M12对 拉螺栓@800，梁面采用50×100木方加固@1000，两侧采用50×100木方加固@1500斜向 布设，支撑于坚实土面上。 4.7.5.5.混凝土浇筑 模板制安完成验收后，即可浇筑混凝土。 1）混凝土振捣采用插入式振动器施工，振动棒的插入间距为500mm，每振点的振捣 延续时间，应使混凝土表面呈现浮浆和不再下沉为止。 2）冠梁可留设施工缝，施工缝为启口缝，用铁丝网围挡，成型后表面予以凿毛。施工 缝禁止留置在平直段内。 3）混凝土浇筑时应按规定制作试块并多做一组，同条件养护，待土方开挖之前，进 行试压，达到设计要求强度的80％后方可进行土方开挖。 4.7.6.施工注意事项 1） 冠梁、腰梁的施工应符合《混凝土结构工程施工质量验收规范》（GB 50204-2015） （2011版）的规定。 2） 冠梁、腰梁的施工允许偏差：标高允许偏差：30mm；水平位置的允许偏差： 50mm。 3）应预先做好冠梁、腰梁与其他结构的联接构件、预埋件等。 4.7.7.质量检测 冠梁、腰梁的质量检测严格按照《混凝土结构工程施工质量验收规范》等相关规范的 规定进行。 81南昌市洪都中医院二期工程基坑支护施工方案 4.8. 锚索、土钉墙施工方案 1.1.1.基本概况 基坑DEFGH段冠梁及腰梁上共设置三道锚索。锚索采用旋喷式可回收利用锚索，锚 索长度长度14-20m，水平间距2.6m（两桩一锚），倾角25°。 基坑CD段坑前土加固区坡面共设置五道土钉。土钉长度均为9.0m，水平间距 1.6m，倾角20°。土钉直径130mm，主筋为一根直径22mm的HRB400钢筋。 4.8.1.施工技术参数 4.8.1.1.锚索施工主要技术参数 第一排 第二排 第三排 总体参数 （5+1）As15.2@2600（两桩一锚） （4+1）As15.2@2600（两桩一锚） 锚索总长度 20米 16米 14米 旋喷扩大头 D450，长度10米 D450，长度8米 D450，长度8米 轴向拉力标准值 407KN 488KN 423KN 锁定值 180KN 250KN 250KN 锚索终端土层 粗砂或砂砾层 4.8.1.2.土钉墙施工主要技术参数 1）土钉孔成孔必须采用专业锚杆钻机成孔，跟管钻进，内循环工艺。禁止采用一般 的改装地质钻机，回转加水钻进成孔。 2）土钉主筋为直径22mm的HRB400螺纹钢筋，注浆材料用42.5MPa水泥，注浆体强 度M30，浆体应按配合比配制，宜选用灰砂比1：1~1：2，水灰比0.38~0.45的水泥砂浆，或 水灰比0.45~0.5的水泥净浆。 3）坡面喷射混凝土强度等级为C20，使用42.5Mpa普通硅酸盐水泥。喷射作业时，空 压机气压0.2-0.5MPa，喷头水压不应小于0.15MPa，喷射距离0.6-1.0m。混凝土初凝和 终凝时间分别控制在5min和10min左右。 4.8.1.3.施工工艺流程 施工时应根据施工场地大小、周围环境等因素，合理设计施工流程，确保安全、优质 完成施工任务。 4.8.1.4.锚索施工工艺流程 锚索施工工艺流程如下所示： 钻机就位→全套管跟进钻孔→退出部分套管→安放旋喷钻杆→安放钻杆至扩大头 82南昌市洪都中医院二期工程基坑支护施工方案 顶面（开始第一次单管高压旋喷扩孔施工）→旋喷至孔底→二次旋喷从孔底旋喷至扩大 头顶→拆除旋喷钻杆→套管二次跟进至孔底（采用素水泥浆冲洗孔洞成孔）→管内重力 压浆（注浆管安放至孔底直至孔口翻出新鲜水泥浆）→安放锚索→每退出2节钻杆补浆 一次，循环至套管全部拆除→二次劈裂注浆—腰梁施工→张拉锁定→主体施工→换撑→ 回收锚索。 锚索施工工艺流程要点概述如下： 1）钻机就位 钻机就位：钻机就位主要体现在与土方施工的标高配合，一般为锚杆钻机施工平台 标高为锚索标高以下0.8m，当采用盆式开挖时，需预留施工平台宽度为4-6m。成孔前应 对孔位进行标记。 2）钻孔 全套管跟进钻孔：锚索孔成孔必须采用专业锚杆钻机成孔，跟管钻进，内循环工艺。 禁止采用一般的改装地质钻机，回转加水钻进成孔。孔深应超过锚索长度500mm，孔深允 许偏差±30mm，孔位允许偏差±50mm，孔距允许偏差±100mm，当成孔过程中遇有障碍需 调整孔位时，不得损害支护原定的安全程度，且尽量控制在水平方向调整，使锚索标高控 制在一个水平面上。 3）高压旋喷扩孔施工 孔深到位后，套管开始退出，一般退出至非旋喷扩大头段。安放旋喷钻杆至扩孔顶面， 高压旋喷采用进、退二喷二搅工艺，第一次旋喷扩孔施工，从扩孔顶面旋喷至孔底，搅拌 钻杆的搅进速度控制在0.3-0.5m/min,扩孔至孔底时，停留1-3分钟，充分扩孔，形成扩 大头；第二次旋喷从孔底旋喷至扩大头顶，退出搅拌速度控制在0.5-0.6m/min，搅拌钻 杆的速度控制在20-50r/min。 4）套管二次跟进至孔底： 旋喷扩孔施工完成后，钻孔进行二次跟进，跟进时采用素水泥浆冲洗孔成孔的工艺， 严禁使用清水冲洗成孔。 5）安放锚索 锚索安放前，应对套管内进行重力压浆处理，直至孔口溢出新鲜水泥浆为止，钢绞线 安放时，应先装饰对中用定位托架，保证钢绞线形成一体，处于钻孔的中心部位，托架间 距为1.5m。 83南昌市洪都中医院二期工程基坑支护施工方案 6）注浆 伸入一次注浆管（距孔底宜为100-200mm），一次注浆采用重力或低压（0.4-0.6MPa） 注浆，在注浆同时，将导管缓慢的以匀速撤出，导管的出浆口应始终处于孔中浆体的表面 以下，保证孔中气体、浆液、水等能全部逸出。二次注浆采用高压注浆（2-3MPa，孔口设置 止浆塞，在首次灌浆初凝后2-4h内向孔中二次灌注水泥净讲题，注满后保持压力5- 8min。 7）锚索的张拉 张拉锚索前需对张拉设备进行标定。采用整体分级张拉的程序，每级稳定时间2～ 3min。 8）外部保护 封孔注浆后，从锚具量起留50mm钢绞线，其余的部分截去，在其外部包覆厚度不小 于50mm的水泥砂浆保护层。 4.8.1.5.土钉墙施工工艺流程 土钉墙施工工艺流程如下图所示： 土钉墙施工工艺流程图 土钉墙施工工艺流程要点概述如下： 1）钻孔 土钉孔成孔必须采用专业锚杆钻机成孔，跟管钻进，内循环工艺，要求钻孔深度超出 土钉设计长度0.5m左右。以高压风清孔，以织物或水泥袋纸塞好孔口待用。 钻孔过程中若遇塌孔，立即停止钻进，拔出钻具，进行固壁注浆，注浆压力采用0． 84南昌市洪都中医院二期工程基坑支护施工方案 4MPa，浆液为水泥砂浆和水玻璃的混合液，24小时后重新钻孔。固壁注浆前，必须用水 和风把泥浆洗出(塌入钻孔的石块不必清除)。 2)土钉制作 土钉在钻孔的同时于现场进行制作。土钉长度是从钻孔孔口算起。对中隔离支架间 距2.0m。 3)土钉安装 土钉钢筋送入孔内，达到设计深度。若钢筋无法达到设计深度，应对钻孔进行处理， 直至合格为止。 4)注浆 采用排气注浆，注浆管插至孔底，砂浆由孔底注入。 注浆采用注浆机，注浆压力保持在0.3～0.6Mpa。 5)铺设钢筋网 坡面钢筋网可现场编制，待土钉施工完成后及时铺设。钢筋网和土钉钢筋应按照设 计要求连接。 6)喷射混凝土面层 喷射作业时，空压机气压0.2-0.5MPa，喷头水压不应小于0.15MPa，喷射距离0.6- 1.0m。混凝土初凝和终凝时间分别控制在5min和10min左右。 4.8.2.施工注意事项 11.4.1.锚索施工注意事项 1） 锚索钻孔应超出钢绞线末端500mm，成孔前应对孔位标识。 2） 锚索施工前应编制好分项组织设计，挖土方作业必须与锚索施工配合，每层挖土 方作业面应控制在锚索孔标高500mm以内，严禁超挖，并平整好锚索安装范围内场地，以 方便锚索施工。 3）成孔过程中取出的土体特征应按孔号逐一加以记录，并及时与设计文件中的土层 相比较，发现偏差较大时，及时修改锚索设计施工参数。 4）钻孔位于松散土层及砂层中时应采用跟管钻进成孔施工，防止成孔垮土或湿法施 工水浸泡软化坑壁土，孔深超过锚索长度500mm，孔深允许偏差±30mm，孔位允许偏差 ±50mm，孔距允许偏差±100mm，当成孔过程中遇有障碍需调整孔位时，不得损害支护原 定的安全程度。 85南昌市洪都中医院二期工程基坑支护施工方案 5）钢铰线置入孔中前，应先装上对中用定位托架，保证钢铰线形成一体，处于钻孔 的中心部位，托架沿拉筋长的间距为1.50m，托架的构造应不妨碍浆体自由流动，托架可 为金属或塑料件。 6）成孔后套管预留在孔内，伸入一次注浆管（距孔底宜为100~200mm）注满浆液；二 次注浆管的出浆孔应进行可灌密封处理，二次注浆管与锚索（二次注浆管的边壁带孔且 与孔内锚索等长）绑扎在一起，待套管内注满浆液后插入孔内；再缓慢拔出套管（每拔 10m套管，应在孔口补一次浆），在套管全部拔出，一次注浆体达到初凝后，再进行二次注 浆。 7） 锚索均采用二次注浆，第一次采用重力或低压注浆，采用底部注浆方式，导管底 端插入孔底，在注浆同时，将导管缓慢的以匀速撤出，导管的出浆口应始终处于孔中浆体 的表面以下，保证孔中气体、浆液、水等能全部逸出，第二次注浆采用高压注浆，孔口设 止浆塞，在首次注浆初凝后2~4h内向孔中二次灌注水泥净浆，注满后保持压力5~8min。 8）注浆浆体应严格按配合比配制。施工时当浆体工作度不能满足要求时应通过外加 化学减水剂来解决，不准任意加大用水量，浆体应搅拌均匀，防止混入杂物堵管。 9）预应力锚锁的张拉锁定应符合下列要求： (1)当锚索固结体的强度达到15MPa或设计强度的75%后，方可进行锚锁的张拉锁定 锚索张拉采用跳张法，即采用“隔一拉一”的方法进行； (2)拉力型钢绞线锚索宜采用钢绞线束整体张拉锁定的方法； (3)锚索锁定前，应按设计检测值进行锚索预张拉；锚索张拉应平缓加载，加载速率 不宜大于0.1KN/min；在张拉值下的锚索位移和压力表压力应能保持稳定，当锚头位移 不稳定时，应判定此根锚索不合格； (4)锁定时的锚索拉力应考虑锁定过程的预应力损失量；预应力损失量宜通过对锚 定前、后锚索拉力的测试确定；缺少测试数据时，锁定时的锚索拉力可取锁定值的1.05 倍~1.10倍； (5)锚索锁定应考虑相邻锚索张拉锁定引起的预应力损失，当锚索预应力损失严重 时，应进行再次锁定；锚索出现锚头松弛、脱落、锚具失效等情况时，应及时进行修复并 对其进行再次锁定； (6)当锚索需要再次张拉锁定时，锚具外杆体长度和完好程度应满足张拉要求。 11.4.2.土钉墙施工注意事项 86南昌市洪都中医院二期工程基坑支护施工方案 （1）土钉墙施工应严格按照施工工艺流程进行，不得违规操作。 （2）钢筋土钉杆体的制作安装时应符合下列要求： 1）钢筋使用前，应调直并清除污锈 ； 2）当钢筋需要连接时，宜采用搭接焊、帮条焊；应采用双面焊，双面焊的搭接长度或 帮条长度应不小于主筋直径的5倍，焊缝高度不应小于主筋直径的0.3倍； 3）对中支架的断面尺寸应符合土钉杆体保护层厚度要求，对中支架可选用直径6mm ～8mm的钢筋焊制； 4）土钉成孔后应及时插入土钉杆体，遇塌孔、缩径时，应在处理后再插入土钉杆体。 5）钻孔易塌孔时应采用套管护壁 （3）土钉构造应符合下列要求： 1）钢筋土钉的成孔深度应大于设计深度0.1m； 2）土钉位置的允许偏差应为100mm； 3）土钉倾角的允许偏差应为3°； 4）土钉杆体长度应大于设计长度； 5）钢筋网间距的允许偏差应为±30mm。 4.8.3.质量检测 4.8.3.1.锚索抗拔承载力检测 (1)检测数量不应少于锚杆总数的5%，且同一土层中的锚索检测数量不应少于5根； (2)检测试验应在锚固段注浆固结体强度达到15MPa或达到设计强度的75%后进行； (3)检测锚索应采用随机抽样的方法选取； (4)抗拔承载力检测值应大于1.4倍轴向拉力标准值； (5)检测试验应按《建筑基坑支护技术规程》（JGJ120-2012）附录A的验收试验方法 进行； (6)当检测的锚索不合格时，应扩大检测数量。 4.8.3.2.土钉墙质量检测 (1)应对土钉的抗拔承载力进行检测，抗拔试验可采用逐级加荷法；土钉的检测数量 不宜少于土钉总数的3%，且同一土层中的土钉检测数量不应少于3根；试验最大荷载不 应小于土钉轴向拉力标准值的1.3倍；检测土钉应按随机抽样的原则选取，并应在土钉 固结体强度达到设计强度的70％后进行试验；试验方法应符合《建筑基坑支护技术规 87南昌市洪都中医院二期工程基坑支护施工方案 程》（JGJ120-2012）附录D的规定； (2)土钉墙面层喷射混凝土应进行现场试块强度试验，每500m2喷射混凝土面积试 验数量不应少于一组，每组试块不应少于3个； (3)应对土钉墙的喷射混凝土面层厚度进行检测，每500m2喷射混凝土面积检测数 量不应少于一组，每组的检测点不应少于3个；全部检测点的面层厚度平均值不应小于 厚度设计值，最小厚度不应小于厚度设计值的80％ 88南昌市洪都中医院二期工程基坑支护施工方案 4.9. 钢管支撑施工方案 1.1.1.基本概况 基坑CD段设置两道钢管斜支撑，采用∅609δ16钢管@4000，单根长度10.52m，预加 应力98kN，底端位于新建建筑物地下室楼板上，上端支撑在腰梁上。 1.1.2.基坑CD段支撑区域工况介绍 D区作为被动土加固区，须等周边地下室结构达到强度时方可施工。在土方开挖阶 段，先进行被动土区加固作业。首先进行袖阀管注浆施工、三轴搅拌桩施工、支护桩施工 在二次开挖范围内基础桩施工、桩间旋喷帷幕施工、在冠梁强度达到设计要求80%以上 时，被动土区放坡进行土钉墙支护作业施工。在被动土区一侧地下室结构施工阶段，在地 下室底板、楼板板面及支护桩一侧腰梁处设置支撑支座。在被动土区开挖阶段，主体及支 座强度达到80%以上，设置第一道斜支撑，并施加预应力。在被动土区开始进行第二道斜 支撑以上部分土方开挖，制作腰梁及支座，进行第二道支撑。在被动土区结构施工阶段， 基础底板及地下室结构每层完成后即设置混凝土换撑板带。被动土区主体结构及换撑板 带强度达到80%后，开始拆除斜支撑。 工况一：土方开挖阶段，地下室结构施工前对被动土区进行加固作业，边坡进行放坡及土钉墙作业。 89南昌市洪都中医院二期工程基坑支护施工方案 工况二:被动土区一侧地下室结构施工阶段，在地下室底板、楼板板面及支护桩一侧腰梁处设置支撑 支座。 工况三：在被动土区开挖阶段，主体及支座强度达到80%以上，设置第一道斜支撑，并施加预应力。 在被动土区开始进行第二道斜支撑以上部分土方开挖，制作腰梁及支座，进行第二道支撑。 90南昌市洪都中医院二期工程基坑支护施工方案 工况四：在被动土区结构施工阶段，基础底板及地下室结构每层完成后即设置混凝土换撑板带。 91南昌市洪都中医院二期工程基坑支护施工方案 工况五：被动土区主体结构及换撑板带强度达到80%后，开始拆除斜支撑。 4.9.1.施工技术参数 4.9.1.1.袖阀管注浆施工、三轴搅拌桩施工、支护桩施工、基础工程桩施工、桩间旋 喷帷幕施工、土钉墙支护作业施工等施工技术参数详见各工序施工方案，监测措施详见 监测方案。 4.9.1.2.从上往下第一道钢管斜支撑顶部中心标高16.5m，底部支座位于地下 室-1F地板，标高12.3m；第二道斜支撑顶部中心标高11.4，底部支座位于地下室-2F地 板，标高9.0m。 钢管位置、标高偏差不大于20mm和长度的1/600，挠曲度不大于长度的1/1000。 92南昌市洪都中医院二期工程基坑支护施工方案 4.9.1.3.斜支撑底部支座、顶部腰梁连接处均预埋δ20钢板，钢板通过焊接U型筋 与支座连接，与钢管焊接连接。 4.9.1.4.斜支撑钢管单管接长采用法兰螺栓连接。 4.9.1.5.支座、腰梁浇筑后养护时间不得少于7天，强度达到设计要求后方可安装 钢管、施加预应力。 钢管斜支撑大样图 4.9.2.钢管支撑施工工艺流程 施工时应根据施工场地大小、周围环境等因素，合理设计施工流程，确保安全、优质 完成施工任务。钢管斜支撑施工工艺流程如下图所示： 钢管斜支撑施工工艺流程图 施工工艺流程概述： 93南昌市洪都中医院二期工程基坑支护施工方案 4.9.2.1.测量放样：根据已布设好的控制点坐标，计算支座、腰梁的坐标位置、高程 使用全站仪放出点位，用水准仪确定高程。 4.9.2.2.支座、腰梁施工： 基槽底土方用铁锹平整拍实，并按照设计要求浇筑100厚C15混凝土，宽为梁宽加 200，控制好标高，用平板振动器振实。 钢筋制作时，应严格按配筋图计量下料，按设计要求，钢筋接头在同断面不应超过钢 筋总数的50%，在任一焊接接头中心至长度为钢筋直径1.3la且不小于500mm的区段内， 同一根钢筋不得有两个接头。钢筋搭接方法采用焊接。 预埋钢板应与钢筋笼同步制作安装。 混凝土浇筑振捣采用插入式振动器施工，振动棒的插入间距为500mm，每振点的振 捣延续时间，应使混凝土表面呈现浮浆和不再下沉为止。 4.9.2.3.钢管制安、施加预应力： 钢管可预先完成下料、接长等工作。钢管安装及施加预应力必须在支座、腰梁达到设 计强度并通过验收合格后方可施工。在被动土区土方开始进行开挖，并将第一道支撑上 方土方开挖完成后，斜撑底座及腰梁混凝土强度达到80%后可以进行斜支撑安装施工。 ① 吊装钢管，用塔吊吊放斜支撑至预定位置，斜支撑顶端与预先焊接的钢垫板进行 满焊牢固，底部采用螺栓将位置固定住，螺帽不拧紧，预留3cm距离； ② 采用两台75T千斤顶在钢管两侧对称布置，对斜钢管施加20T预应力； ③ 预应力施加完成，查看斜钢管底端距底部支撑垫板的空间，采用钢板楔入； ④ 卸除千斤顶； ⑤ 将底部螺栓紧固。 4.9.2.4.斜支撑拆除 ① 斜支撑拆除步骤 被动土区土方开挖至基底后，立即浇筑砼垫层，待垫层达到设计要求后，方可开挖局 部深坑，并浇筑深坑区域垫层及各区域基础底板及周边素砼换撑，随后进行地下室结构 施工并设置换撑板带，在地下室-1层主体结构及换撑板带均达到设计强度80%后，可割 除第二道钢支撑及支座，地下室顶板及换撑板带均达到设计强度的80%后，割除第一道 钢支撑，拆除支座。。 94南昌市洪都中医院二期工程基坑支护施工方案 ② 支撑拆除方法 斜支撑割除采用塔吊将斜支撑托起，松掉并切除支撑两端的螺栓。最后用塔吊将支 撑吊出基坑。 4.9.3.施工注意事项 4.9.3.1.严格按照设计图纸施工。 4.9.3.2.钢管支撑的安装采用相应吨位的汽车吊和必要的辅助材料。设备，如千斤 顶等。 4.9.3.3.基坑土方开挖及换撑施工过程，派专人观察基坑支护情况，一旦发现支护 变化，将立即停止施工，待查明情况及做出有效处理后方可继续施工。 4.9.4.施工安全技术措施 4.9.4.1.对全部支撑钢管进行位置、挠度检测； 4.9.4.2.采用敲击法对钢管进行质量检测，检测数量为总数量的20％。 4.9.4.3.当发现支撑钢管缺陷时，采用声波透射法进行验证，并扩大敲击法检测数 量。 4.9.4.4.斜支撑的稳定性是控制整个基坑稳定的重要因素之一，其架设必须准确到 位，并注意观测其变形，另外，从基坑斜支撑架设至拆除的整个施工过程中，须增加基坑 变形的观测频率，以确保其稳定性。为此，特制定以下措施 。 1）进入施工现场人员一律戴安全帽，并接受入场教育。 2）对施工人员加强安全施工的教育，定期进行安全检查专业安全检查。 3）斜支撑加工前由负责加工的工长对加工机械的安全操作规程及注意事项进行交 底，并由机械技师对所有机械性能进行检查，合格后方可使用。 4）斜支撑在运输过程中要注意交通安全，运输车尾应设置小红旗、警示灯等安全设 备。 5）在安装斜支撑时，并同时安排专人将边坡上部将杂物清理干净，防止坠物伤人。 6）支撑吊装时其吊车下方及支撑回转半径内严禁站人，高空作业要系安全带。 7）土方开挖时避免挖土机械碰撞已经架设的斜支撑。 8）施工期间，安全员全面负责安全监督工作，发现不安全因素，随时排除，并采取有 效预防措施。 95南昌市洪都中医院二期工程基坑支护施工方案 4.9.5.安全应急措施 4.9.5.1.机构与职责 一旦发生斜支撑碰撞、坠物、倾翻或基坑坍塌等安全事故，公司领导及有关部门负责 人必须立即赶赴现场，组织指挥应急处理，成立现场应急领导小组 。 4.9.5.2.应急小组机构 此措施人力由总指挥组、现场抢救组、医疗救护组，后勤组、保安组等组织机构组 成。组织机构成员及职责如下： （1）总指挥组： 总指挥长：项目经理 副指挥长：生产经理 成 员： 项目部其他施工管理人员 职责：现场发生安全事故时，负责指挥工地抢救工作，向各抢救小组传达抢救指令任 务，协调各组之间的抢救工作，随时掌握各组最新动态并做最新决策，第一时间向110、 119、公司救援指挥部、政府有关部门救援或报告灾情。 （2）现场抢救组： 现场抢救组：项目经理为组长，技术负责人为副组长，各班组长为现场抢救组成员。 现场抢救组职责：采取紧急措施，尽一切可能抢救伤员及被困人员，防止事故进一步 扩大。 （3）医疗救治组： 医疗救治组： 安全员为组长，义务医疗服务人员为医疗救治组成员。 医疗救治组职责：对抢救的伤员，视情况采取急救处置措施，尽快送医院抢救。 （4）后勤服务组： 后勤服务组：综合办主任为组长，后勤部全体人员为后勤服务组成员。 后勤服务组职责：负责交通车辆调配，紧急救援手质征集及人员的餐饮供应。 （5）保安组： 保安组：综合办主任为组长，全体保安为组员。 保安组职责：负责工地的安全、保卫，支持其他抢救组的工作，保护现场。 小组联系电话：13874971967 报警中心 ： 110 96南昌市洪都中医院二期工程基坑支护施工方案 火 警 ： 119 急救中心 ： 120 4.9.5.3.小组成员职责 1）组长职责： ① 决定是否存在或可能存在重大紧急事故，要求应急服务机构提供帮助并实施场 外应急计划，在不受事故影响的地方进行直接控制； ② 复查和评估事故(事件)可能发展的方向，确定其可能的发展过程； ③ 指导设施的部分停工，并与领导小组成员的关键人员配合指挥现场人员撤离，并 确保任何伤害者都能得到足够的重视； ④ 与场外应急机构取得联系及对紧急情况的处理做出安排； ⑤ 在场(设施)内实行交通管制，协助场外应急机构开展服务工作； ⑥ 在紧急状态结束后，控制受影响地点的恢复，并组织人员参加事故的分析和处理 2）副组长(即现场管理者)职责： ① 评估事故的规模和发展态势，建立应急步骤，确保员工的安全和减少设施和财产 损失； ② 如有必要，在救援服务机构来之前直接参与救护活动； ③ 安排寻找受伤者及安排非重伤人员撤离到安全地带； ④ 设立与应急中心的通讯联络，为应急服务机构提供建议和信息。 3）通讯联络组职责： ① 确保与最高管理者和外部联系畅通、内外信息回馈迅速； ② 保持通讯设施和设备处于良好状态。 ③ 负责应急过程的记录与整理及对外联络。 4）技术支持组职责： ① 提出抢险抢修及避免事故扩大的临时应急方案和措施。 ② 指导抢险抢修组实施应急方案和措施。 ③ 修补实施中的应急方案和措施存在的缺陷。 ④ 绘制事故现场平面图，标明重点部位，向外部救援机构提供准确的抢险救援信息 数据。 5）保卫组职责： ① 保护受害人财产。 97南昌市洪都中医院二期工程基坑支护施工方案 ② 设置事故现场警戒线、岗，维持工地内抢险救护的正常运作 。 ③ 保持抢险救援通道的通畅，引导抢险救援人员及车辆的进入。 ④ 抢救救援结束后，封闭事故现场直到收到明确解除指令。 6）抢险抢修组职责： ① 实施抢险抢修的应急方案和措施，并不断加以改进。 ② 寻找受害者并转移至安全地带。 ③ 在事故有可能扩大进行抢险抢修或救援时，高度注意避免意外伤害。 ④ 抢险抢修或救援结束后，直接报告最高管理者并对结果进行复查和评估。 7）医疗救治组： ① 在外部救援机构未到达前，对受害者进行必要的抢救(如人工呼吸、包扎止血、防 止受伤部位受污染等)。 ② 使重度受害者优先得到外部救援机构的救护。 ③ 协助外部救援机构转送受害者至医疗机构，并指定人员护理受害者。 8）后勤保障组职责： ① 保障系统内各组人员必须的防护、救护用品及生活物质的供给。 ② 提供合格的抢险抢修或救援的物质及设备。 4.9.7.4 应急资源 应急资源的准备是应急救援工作的重要保障，项目部应根据潜在事故的性质和后果 分析，配备应急救援中所需的消防手段、救援机械和设备、交通工具、医疗设备和药品、 生活保障物资。 应急物资主要有： a、氧气瓶、乙炔瓶、气割设备一套 b、急救药箱1个； c、手电筒 3个； d、对讲机8部。 4.9.7.5应急响应 施工过程中施工现场或驻地发生无法预料的需要紧急抢救处理的危险时，应迅速逐 级上报，次序为现场、办公室、抢险领导小组、上级主管部门。由项目部收集、记录、整理 紧急情况信息并向小组及时传递，由小组组长或副组长主持紧急情况处理会议，协调、派 遣和统一指挥所有车辆、设备、人员、物资等实施紧急抢救和向上级汇报。事故处理根据 事故大小情况来确定，如果事故特别小，根据上级指示可由施工单位自行直接进行处理。 98南昌市洪都中医院二期工程基坑支护施工方案 如果事故较大或施工单位处理不了则由施工单位向建设单位主管部门进行请示，请求启 动建设单位的救援预案，建设单位的救援预案仍不能进行处理，则由建设单位的安全管 理部门向建设局安监站或政府部门请示启动上一级救援预案。 1） 值班电话：项目部实行昼夜值班制度，项目部值班时间如下 ： 7：00～20：00；20：00～7：00 2）紧急情况发生后，现场要做好警戒和疏散工作，保护现场，及时抢救伤员和财产， 并由在现场的项目部最高级别负责人指挥，在3分钟内电话通报到值班人员，主要说明 紧急情况性质、地点、发生时间、有无伤亡、是否需要派救护车、消防车或警力支持到现 场实施抢救，如需要可直接拨打就近医院的求救电话。 3）值班人员在接到紧急情况报告后必须在2分钟内将情况报告到紧急情况领导小 组组长和副组长。小组组长组织讨论后在最短的时间内发出如何进行现场处置的指令。 分派人员车辆等到现场进行抢救、警戒、疏散和保护现场等 。 4）遇到紧急情况，全体职工应特事特办、急事急办，主动积极地投身到紧急情况的 处理中去。各种设备、车辆、器材、物资等应统一调遣，各类人员必须坚决无条件服从组 长或副组长的命令和安排，不得拖延、推诿、阻碍紧急情况的处理。 99南昌市洪都中医院二期工程基坑支护施工方案 4.10. 基坑降排水施工方案 1.1.1.基本概况 本工程基坑内设置11口降水井进行降水，基坑外设置4口水位观测井。降水井及观测 井井底应置于中风化泥质粉砂岩层顶面，底部1.0m为沉砂段，管井成孔直径为600mm， 管外填砾。井深约21.0m，井管采用直径325mm波纹管，管身打直径8mm花孔，外包50目 滤网两层，滤料为级配良好干净砾砂。 冠梁顶部、坑顶和坑底设置截排水沟及集水井、沉淀池进行集水明排。 降水井、观测井平面布置图 4.10.1.施工技术参数 4.10.1.1.本工程预降水时间不宜少于1周，坑内地下水降低至开挖面以下0.5～ 1.0米后方可开始进行相应土方的开挖。 4.10.1.2.降水井成孔工艺应根据地层岩性以及施工队伍技术力量选择，可采用冲 击钻进，钻进过程中，应采取措施保证孔壁的稳定性，可以采用泥浆护壁，应保持井内液 柱压力与地层侧压力的平衡。 100南昌市洪都中医院二期工程基坑支护施工方案 4.10.1.3.降水井井底应置于中风化泥质粉砂岩层顶面，底部1.0m为沉砂段，管井 成孔直径为500mm，管外填砾。井深约21.0m，井管采用直径325mm波纹管，管身打直 径8mm花孔，外包50目滤网两层，滤料为级配良好干净砾砂，保证渗水效果，并起到反 滤的作用，井孔顶部2.0～3.0m采用粘土封管，防止雨水入渗。 4.10.2.施工工艺流程 施工时应根据施工场地大小、周围环境等因素，合理设计施工流程，确保安全、优质 完成施工任务。基坑降水施工工艺流程如下图所示： 基坑降水施工工艺流程图 4.10.3.施工工艺流程概述 （1）降水井定位： 根据设计图纸轴线控制点，用全站仪定位，其位置要避开基础梁、柱、墙。 （2）成孔： 降水井埋设可采用泥浆护壁钻孔方法成孔，钻孔底部应比滤水井管深1000mm以上。 钻机就位后要平整稳固确保在施工中不发生倾斜移动，成孔孔斜度应在设计范围内。 （3）洗井： 井管下沉前应进行清洗滤井，冲除沉渣，可灌入稀泥浆用吸水泵抽出置换，或用空压 机洗井法，将泥渣清出井外，并保持滤网的畅通，然后下管。 （4）安装管井： 井管采用设计型号。井管安装完成后，向四周填滤料。滤水井管应置于孔中心，下端 用圆木堵塞管口，井管与孔壁之间用滤料填充作过滤层。上部两米粘土填实。管井安装后， 101南昌市洪都中医院二期工程基坑支护施工方案 立即抽水洗井，防止时间闲置，使滤管堵塞。 （5）抽水： 洗井12h后流出清水，此时即可连续抽水。采用深井潜水泵进行深井井降水，为保持 降水稳定,宜采用动力电源。各水泵井口外管线长度＜10m，故配电盘及排水沟(集水管) 距井口不应超过10m。应保持20%的完好备用泵，井内水泵损坏后，应即时进行更换、维修。 （6）降水井封闭： 首先按照计算量把水泥、砂子、碎石按照2:2:1的比例在井口旁边搅拌均匀（全部干 料），把井内水全部抽空，快速把水泵提出，把搅拌好的干料迅速投入井内，边投料边夯 实，在井上半部分干料中加少量水，夯填至比井口低50mm时，安放钢井盖与井管焊死。 4.10.4.施工质量标准 （1）井点管埋设位置、间距、深度应符合设计要求。 （2）井点埋设井底沉渣厚度应小于80mm，使用应无严重淤塞，没有出水不畅或死井 等情况。最低降水深度应符合设计要求。 （3）按规定清洗滤井，冲除沉渣。同时应确保围填砂砾滤料的施工质量，做到出水常 清，对出水浑浊的井点管应予以维修或更换。 4.10.5.施工注意事项 （1）降水施工必须严格按照施工流程进行，严禁违规操作。 （2）安排专人负责降水工作，安排晚上值班，并及时记录好水位的变化情况，并整理 数据。 （3）降水施工用电须由持证的电工完成，其他人员不得随意安拆用电设施。加强抽 水设备的维修和保养，保证设备完好。 （4）除降水井点外，基坑内外还应设置排水沟、盲沟等可靠的明排水系统。排水沟宜 布置在距支护结构0.3m处；应有可靠的防渗应急措施，防止地表水通过地表开裂渗入坑 周土中。 （5）基坑施工过程中，应对坑内外地下水控制效果进行动态监测，并根据监测数据 指导施工，做到按需降水。 （6）降水期间，应在基坑外侧设置水位观测点，检查止水帷幕的封闭效果，如发现坑 外水位降深较大，应立即暂停降水工作，找准渗漏点，并采取有效措施确保止水帷幕效果 后，方可继续降水。 （7）降水施工过程中，应连续、适量进行，切忌短时间大量抽排地下水导致水位骤降， 102南昌市洪都中医院二期工程基坑支护施工方案 在满足施工要求时，应尽量少抽排地下水。 （8）基坑降水过程中，应与基坑监测密切配合，一旦发现外侧水位降低过大，应及时 调整基坑内抽水功率，并采取回灌措施，保证外侧地下水位的稳定，避免因地下水位的降 深过大而引起的周围地面沉降。 103南昌市洪都中医院二期工程基坑支护施工方案 4.11.土方施工方案 1.1.1.土方施工概况 本工程土方开挖总面积约111750m²，场地原始地面绝对标高约19.6m，基坑底部标 高约为7.9m，土方开挖总量约13万m³，加之桩身土，外运土方量约15万m³。 4.11.1.土方施工原则 4.11.1.1.开挖前首先探明地下障碍物，开挖过程中遇到文物或不明物立即停止，在 与业主及相关单位协调后再进行下一步施工。 4.11.1.2.土方开挖遵循分层、分块、对称的原则开挖，开挖时，离基坑周边200mm 内的土体由人工清理修坡，以免破坏支护结构。 4.11.1.3.土方分层开挖，每道支撑完成，且结构强度达到80%后再开挖支撑下一 层土方，开挖下一层土方时，将支撑底模完全拆除，避免底板掉落伤人或损坏机械。 4.11.1.4.挖土过程中严禁机械碰撞支撑体系，包括支撑立柱、支撑梁、地连墙、冠 梁、腰梁等，挖土时先掏空立柱四周，避免立柱承受不均匀的侧向土压力。场内土方运输 过程中，严格执行运输路线，防止大量机械施工中产生的机械碰撞。 4.11.1.5.基坑土方的开挖必须分段、分层施工。同时需配合支撑分层施工，挖一层， 支撑施工一层，每层开挖底面位于各层支撑底。土方开挖后须及时支护，不许暴露时间太 久，所有土方应分段开挖，每段长度不宜大于30m，分层厚度不宜大于2m；靠规培楼侧 土钉墙支护，每段开挖长度不宜大于15m。 4.11.1.6.待锚索张拉锁定或者支撑梁达到设计强度的80%后，方可进行下一层土 方开挖。 4.11.1.7.在基坑开挖过程中，采取有效措施，确保预留被动加固图区及预留下基坑 马道稳定性；基坑内部临时土坡坡度不大于1:1，且在土方开挖过程中挖土最大高差控制 在3m以内，慎防土体的局部坍塌造成竖向支撑移位破坏、现场人员损伤和机械的损坏 等工程事故。 4.11.2.测量放线 4.11.2.1.轴线控制网测设 （1）轴线控制网布设 依据红线控制点、轴线平面图，采用极坐标或直角坐标定位放样的方法定出支撑梁 主轴线的控制桩，并进行角度、距离校测。校核无误后作为本工程的轴线控制网，并定期 104南昌市洪都中医院二期工程基坑支护施工方案 对其校核。采用经纬仪方向线交会法来投测轴线、引测投点误差不应超过±3mm，轴线间 误差不应超过±2mm。 （2）轴线控制网精度技术指标 轴线控制网的精度技术指标必须符合下表的规定： 轴线控制网精度技术指标 等级 测角中误差( ″) 边长相对中误差 一级 ±9 1/24000 4.11.2.2.基坑测量 依据场区平面轴线控制桩，当基槽开挖到接近槽底设计标高时，用经纬仪投测出控 制轴线，并定出控制桩指导开挖。方法为使用电子经纬仪进行主控轴线投测，将T2经纬 仪架设在控制桩位上，后视主控轴线，利用正倒镜的方法进行投测，投测的纵、横线各不 得少于二条，以此作角度、距离的校核，如下图所示。 经纬仪 经纬仪 轴线控制桩 轴线控制桩 基坑内主控轴线投测图 基坑内主控轴线投测图 4.11.2.3.高程控制网的建立 （1）高程基准点 利用场区内半永久性基准点作为高程水准控制点，高程从业主提供的场外高程控制 点引测到场内，不低于三等水准网的精度。 （2）高程控制网水准测量技术要求如下表 高程控制网水准测量技术要求 高差全中误差 仪器 与已知点 附合或闭合 平地闭合差 等级 水准尺 (mm/km) 型号 联测次数 环线次数 (mm) DS 铟瓦 三等 ±6 1 往返各一次 往返各一次 12 DS 双面 3 注：L为往返测段附合水准路线长度(km) （3）水准观测主要技术指标见下表： 105南昌市洪都中医院二期工程基坑支护施工方案 水准观测主要技术指标 视线长度 前后视距差 前后视距 视线高度 基、辅分划读数 基辅分划测高差 等级 （m） (m) 累积差(m) (m) 较差（mm） 之差（mm） 三等 ≤75 ≤2 ≤5 ≥0.3 2.0 3.0 （4）标高测量 在向基坑内引测标高时，首先联测高程控制网点。经联测确认无误后，方可向基坑内 引测所需的标高。 为保证竖向控制的精度要求，对所需的标高基准点，必须正确测设，在同一平面层上 所引测的高程点，不得少于三个。并作相互校核，校核后三点的较差不得超过3mm，取平 均值作为该土层施工中标高的基准点，基准点应根据基坑情况设置在较稳定位置。所标 部位，应先用水泥砂浆抹成一个竖平面，在该竖平面上测设施工用基准标高点，用红色三 角作标志，并标明绝对高程和相对标高，便于施工中使用。用钢尺作为传递标高的工具。 操作示意图如下： 标高测量示意图 4.11.3.土方开挖流程 4.11.3.1.分区 根据建筑功能分区及后浇带位置，拟将场地划分为A、B、C、D四个区域，其中A区 为13-16F医技病房楼，B区为4层裙房，C区为纯地下室，D区为靠近规培楼侧纯地下室 106南昌市洪都中医院二期工程基坑支护施工方案 （需要预留被动土加固区）。 4.11.3.2.整体施工部署 整体施工部署：优先开挖A区土方，B区和C区与A区同步插入流水施工，B、C区 与A区分层放坡开挖，分层厚度控制在3m以内，放坡比例不少于1:1。D区作为被动土 加固区，须等周边地下室结构达到强度时方可施工。 工况一：ABC区进行整体土方开挖，开挖标高为16.9m（冠梁底标高） 107南昌市洪都中医院二期工程基坑支护施工方案 工况二:A区下挖至14m，B、C区保持16.9m（C-1区、B区与A区之间的高差通过放坡的方式过渡。 工况三：A区下挖至11m，B、C-1区开挖至14m，C-2区格构柱和桩基础施工（在16.9m标高处 施工），D区保持19.6m，各区段之间的高差以斜坡过渡（放坡比例1:1） 108南昌市洪都中医院二期工程基坑支护施工方案 工况四：A区下挖至基坑底，B、C-1区开挖至11m，C-2开挖至16m，D区保持19.6m 工况五：A区进行桩基施工，B、C-1区开挖至基坑底，C-2开挖至11m，D区开挖至17.3m 109南昌市洪都中医院二期工程基坑支护施工方案 工况六：A区进行地下室结构施工，B、C-1区进行桩基施工，C-2区开挖至基坑底 工况七：A区进行地上主体砼结构施工，B区、C区车库顶板施工完成，D区开挖至13.3m标高，D 区第一道预应力钢管支撑支撑在B、C区-1层结构上 110南昌市洪都中医院二期工程基坑支护施工方案 工况八：A区继续进行地上主体砼结构施工，D区开挖至基坑底标高，D区预应力钢管支撑支撑在 BC区-2层结构上 111南昌市洪都中医院二期工程基坑支护施工方案 4.11.4.技术要点及质量标准 4.11.4.1.机械挖土基底标高与设计标高允许偏差+30mm，不得扰动地基土。 4.11.4.2.各层间标高允许偏差+l50mm。 4.11.4.3.边坡允许偏差+200mm，严禁亏坡。 4.11.4.4.挖掘机严禁碰撞支护结构以及位移观测点。 4.11.4.5.对定位标准桩、轴线引桩、标准水准点等做明显标识，挖掘机及运土车辆 不得碰撞，并应定期复测和检査是否正确。 4.11.4.6.挖土过程中，测量员应随时测量和校核其平面位置、水平标高和边坡坡度 是否符合设计要求，以保证基底标高和基坑线在允许偏差之内。 4.11.4.7.士方挖运过程中，随时观测地下水位情况，避免出现地下水及土层含水量 过大对土方开挖造成不利影响。 4.11.4.8.土方施工期间设专人指挥，并在主要道口进行巡视，确保出土畅通。 4.11.5.土方开控与基坑支护配合要求 4.11.5.1.土方开挖与支护桩的配合 （1）根据支护桩施工进度，提前为支护桩施工提供作业面，作业面平整，宽度大于 15m； （2）及时清理支护桩施工弃土。 4.11.5.2. 土方开挖与锚索、土钉施工的配合 （1）根据锚索和土钉施工进度，提前为锚索、土钉施工提供作业面，作业面平整，宽 度大于6m，作业面标高比土钉标高低0.5m； （2）锚索和土钉达到设计要求强度后方可开挖相应部位的土方。 4.11.5.3.土方开挖与桩间土护面施工的配合 （1）根据桩间土护面施工进度，提前为护面施工提供作业面，作业面平整，宽度大于 6m； （2）及时清理桩间土护面施工弃土。 4.11.5.4.土方开挖保护支护结构的要求 （1）土方机械不得碰撞坡面、桩间土护面及冠梁、支护桩； （2）土方机械不得在裸露的冠梁上行走。 112南昌市洪都中医院二期工程基坑支护施工方案 4.11.6.应急措施及注意事项 4.11.7.1应急措施 在基坑开挖期间，设专人检查基坑稳定，发现问题及时能报有关施工负责人员，便于 及时处理。 在施工中如发现局部边坡位移较大，须立即停止开挖，能知围护单位做好加固或加 密锚杆处理，进行边坡喷砼，待稳定后继续开挖。 如施工过程中发现水量过大，及时增设井点处理。 4.11.7.2注意事项 坑边不准堆积弃土，不准堆放建筑材料、存放机械、水泥罐及行车。基坑边外部荷载 不得大于15kpa。 坑边不得有常流水，防止渗水进入基坑及冲刷边坡，降低边坡稳定 。 4.11.7.基坑四周的安全围护 采用制式栏杆连接做护栏，立杆打入土层中深600以上，基脚用素砼浇实，间距 2000，高1200，上下用涂有红白色漆的钢管连接，并用密目网封闭 。 4.11.8.安全文明施工 4.11.9.1操作安全技术措施 ①现场施工人员必须进行技术交底，并持证作业，挂牌负责，定机定人操作 。 ②所有进场机械必须进行严格的检查，保证机械设备完好。 ③夜间施工配备足够照明，主要通道不留氓点。 ④加强基坑监测，发现问题及时能报各施工方，并会同维护单位做好应急处理 。 4.11.9.2文明施工措施 ①施工场地进出口设置专门车辆冲洗及沉淀系统，派专人冲洗，严禁出场车辆带 泥及污染物上市政道路。 ②努力降低施工噪音对周边环境的影响。 113南昌市洪都中医院二期工程基坑支护施工方案 4.12.坡面网喷 1.1.1.施工工艺 桩间土护面采用喷射混凝土施工工艺。 4.12.1.施工流程 桩间土护面施工流程见下图。 土方开挖 边坡修整 试块制作 钢筋网编制 或挂钢丝网 试块养护 喷射混凝土 抗压试验 养护 挖土至基底 4.12.2.技术要点 （1）坡面修整 土方开挖后，应人工及时修整坡面，其平整度允许偏差为±20mm。 （2）挂钢筋网 坡面挂ф6.5@200x200钢筋网，植入式短钢筋为C16@1500×1500，长度200mm，钢筋 头外端头与网喷面平齐。 （3）面层喷射混凝土 喷射混凝土施工过程中严格计量配比，喷射作业应分段进行，喷射厚度详见具体施 工图纸，同一分段喷射顺序应自下而上。喷射时喷头与受喷面应保持垂直，喷射射距0.8 ～1.5m。每层喷射混凝土施工时，作一组混凝土试块，标养28天后进行检验。 114南昌市洪都中医院二期工程基坑支护施工方案 5. 基坑监测方案 施工前，由业主委托有资质的第三方专业监测单位，对基坑施工期间进行监 测，并按基坑施工规范，随时提供监测数据报告，为基坑开挖及施工提供安全可 靠的依据。业主委托第三方检测，该方案单独编制审核后报专家论证后作为基坑 监测的指导性文件。我司监测结果与第三方监测数据内容互相印证及补充。 5.1.监测方案依据及技术标准 （1）《建筑基坑工程监测技术规范》（GB50497-2009）； （2）《建筑地基基础设计规范》（GB50007-2011）； （3）《建筑变形测量规范》（JGJ8－2016）； （4） 《建筑地基基础工程施工质量验收规范》（GB50202-2018）； （5）《国家一、二等水准测量规范》（GB/T 12897-2006）； （6）《工程测量规范》（GB50026-2007）； （7）《基坑工程施工监测规程》（DG/TJ08-2001-2016）； （8）《建筑基坑支护技术规程》（JGJ120-2012）； （9）《建筑基坑工程技术规范》（YB9258-1997）； （10）《岩土工程监测规范》（YS5229-1996）； （12） 《南昌市洪都中医院二期工程基坑监测招标文件》； （12）类似基坑工程案例及经验。 5.2.监测目的、范围 5.2.1.监测目的 基坑开挖及维护期间，应委托第三方进行监测，并同时进行施工监测，必须 采用信息施工法进行施工。 为使施工满足安全性和经济性，通过现场监测进行预测、预报，是避免事故， 降低施工风险的有效手段。南昌市洪都中医院二期工程（含中医药传承创新工程 重点中医医院建设）基坑监测及建筑主体沉降监测目的主要包括： (1)保证施工安全。通过及时、准确的监测结果判断支护结构的状况，并及时 反馈信息，以利于调整设计、施工参数，减小结构及周边环境的变形，保证施工安 全。 115南昌市洪都中医院二期工程基坑支护施工方案 (2)通过监控测量，了解施工期地层和支护结构的动态变化，明确施工对地 层和支护结构的影响程度以及可能产生安全事故的薄弱环节，及时对其安全性做 出评估,同时综合各种信息进行预警和报警，使有关各方有时间及时做出反应， 防止事故的发生。 (3)监测工作真正发挥优化设计和反馈指导施工的作用（而不是仅仅满足于 收集资料和提交报表），对可能出现的各种突发情况提出建议措施，提高本项目 信息化施工水平，具有较大的社会效益和经济效益。 (4)预测施工引起的变形。根据变形的发展趋势，决定是否采取保护措施，防 患于未然，并为确定经济合理的保护措施提供依据。 (5)为业主提供可靠的数据和信息，同时综合各方信息按照安全预警位发出 报警信息进行预警和报警，使有关各方有时间做出及时反应。 5.2.2.监测范围 本项目监测范围为南昌市洪都中医院二期工程（含中医药传承创新工程重点 中医医院建设）基坑支护结构本体、周边环境、建筑主体沉降监测及相关监测点 位布设。 5.3.基坑监测内容 考虑到工程的特点、规模和复杂性，监测项目布置的总体原则是：以人工监 测为主，减少施工干扰。 5.3.1.基坑监测的项目 按照国家标注《建筑工程基坑监测技术规范》GB50497-2009相关规定（见下 表），对本工程基坑定义为一级基坑。 表6.3-1 基坑工程类别 等级 分类标准 l)重要工程或支护结构做主体结构的一部分； 2)开挖深度大于10m； 一级 3)与临近建筑物、重要设施的距离在开挖深度以内的基坑； 4)基坑范围邴内有历史文物、近代优秀建筑、重要管线等需严加保护的 基坑。 二级 除一级和三级外的基坑属二级基坑 三级 开挖深度小于7m，且周围环境无特别要求时的基坑 116南昌市洪都中医院二期工程基坑支护施工方案 根据基坑场地岩土工程地质、水文质条件、基坑安全等级、周边环境条件及 《建筑基坑工程监测技术规范》(GB50497-2009)、《建筑地基基础工程施工质量验 收标准》(GB50202-2018)等规程规范，监测内容主要为： (1)锚索轴向应力监测； (2)支护结构侧壁深层水平位移监测； (3)基坑围护结构顶水平位移和垂直位移监测； (4)支撑轴力监测； (5)地下水位监测； (6)基坑周边地下管网、地表、道路及建、构筑物沉降监测； (7)基坑周边地表、道路、建筑物裂缝监测； (8)规培楼倾斜监测； (9)建筑主体沉降监测。 5.3.2.基坑监测项目的布设及数量 周边环境、围护结构体系测点应尽量布置在同一断面内，测点布置于能够反 映施工影响的典型部位，能够切实反映出工程安全状态。 监测点埋设要求：监测点的埋设质量直接关系到监测数据的真实性和准确性 实施过程中将严格按照相关规范进行点位埋设，确保监测点埋设质量。 监测点布置示意图见下图6.3-1。 117南昌市洪都中医院二期工程基坑支护施工方案 图6.3-1 基坑监测点位布置示意图 118南昌市洪都中医院二期工程基坑支护施工方案 表6.3-2 监测项目的布设统计表（具体监测数量以实际布设为准） 序号 监测项目 数量（个） 1 围护结构顶部水平位移 24 2 围护结构顶部竖向位移 24 3 围护结构深层水平位移 24 4 周边道路、管线沉降 62 5 锚杆、支撑轴力 27 6 周边建筑物沉降 28 8 建筑物倾斜 4 9 地下水位 10 5.3.3.监测预警 （1）报警值确定 监测工作必须事先确定报警值，各监测项目报警值跟据基坑设计文件和相关 规范确定，应满足工程设计和地下设计被保护对象的控制要求。 现场监测成果按监测报警值两级预警进行管理和控制，控制管理标准如下表 119南昌市洪都中医院二期工程基坑支护施工方案 表6.3-3 基坑监测变形控制值表 基 累计值 变化 坑 精度 监测项目 相对基坑深 速率 监测周期 等 绝对值(mm) 度(h)控制 等级 (mm) 级 值 一 深层水平位移 桩锚支护 25 3‰ 1.5 二级 级 一 锚索轴向应力 桩锚支护 65%f / 二级 级 基坑开挖 起至基坑 一 砼支撑及 支撑轴力 65%f 二级 回填后并 级 钢支撑 不再抽取 一 地下水止 水平位移 基坑各段 25 3‰ 1.5 二级 级 一 垂直位移 基坑各段 25 3‰ 1.5 二级 级 水平 ﹍ ﹍ 10 ﹍ 1.5 ﹍ 建筑 物位 垂直 ﹍ ﹍ 10 ﹍ 1.5 ﹍ 移 倾斜度 ﹍ ﹍ 2‰ ﹍ <0.1‰ ﹍ 持续发 基坑开挖 地表 ﹍ ﹍ 10 ﹍ ﹍ 展 起至基坑 裂缝 回填后并 观测 持续发 数据稳定 建筑 ﹍ ﹍ 2 ﹍ ﹍ 展 止 周边地表沉降 ﹍ ﹍ 25 ﹍ 1.5 周边管线沉降 ﹍ ﹍ 20 ﹍ 1.5 地下水位 ﹍ ﹍ 1000 ﹍ 500 注：1.累计值取绝对值和相对基坑深度(h)控制值两者的小值； 2.当监测项目的变化速率达到表中规定值或连续3d超过该值的70%，应报 警。 （1）当出现下列情况之一时，必须立即进行危险报警，并应对基坑支护结构 中的保护对象采取应急措施。 1）监测数据累计值达到监测报警值； 2）基坑支护结构或周边土体的位移量突然明显增大或基坑出现流沙、管涌、 隆起、陷落或较严重的渗漏等； 3）周边环境出现地陷等不稳定迹象； 4）根据当地工程经验判断，出现其他必须进行危险报警的情况。 （2）预警等级划分 120南昌市洪都中医院二期工程基坑支护施工方案 工程监测预警是整个监测工程的核心，通过监测预警能够使相关单位对异常 情况及时做出反应，采取相应措施，控制和避免工程自身和周边环境等安全事故 的发生。工程监测预警需有一定的标准，并要按照不同的等级进行预警，因此，项 目监测应当制定工程监测预警等级和预警标准。为了便于预警工作的统一管理， 通常由建设单位组织设计单位、施工单位、监理单位及相关专家，根据工程特点、 监测项目控制值、当地施工经验等，研究制定监测预警等级和预警标准。 监测警戒值的确定应满足设计文件《建筑基坑支护技术规程》(JGJ120- 2012)等规范及相关产权单位要求。 预警标准详见下表6.3-4。 表6.3-4预警等级划分一览表 序号 预警等级 预警类型 预警标准 “双控”指标（变化量、变化速率）均超过监控量测控制值的 单项预警 70％时，或双控指标之一超过监控量测控制值的85％时； 1 黄色预警 数据超标较大且确认为施工引起，并且连日数据持续超标， 综合预警 速率呈加速态势； “双控”指标均超过监控量测控制值的85％时，或双控指标 单项预警 之一超过监控量测控制值时； 2 橙色预警 工程预计进入危险状态，数据严重超标，工程处于危险状态； 综合预警 红色综合预警：肉眼观察有明显危险征兆，工程处在抢险状 态。 “双控”指标均超过监控量测控制值，或实测变化速率出现 单项预警 急剧增长时。 3 红色预警 综合预警 肉眼观察有明显危险征兆，工程处于在抢险状态。 （3）异常情况下的监测措施 基坑工程建设过程出现风险事件时，为分析、处理及控制风险事件要开展应 急抢险监测工作，提供更及时、全面的监测数据。警情报送是异常情况下的重要 工作之一，也是监测人员的重要职责，通过警情报送能够使参建各方及时了解和 掌握现场情况，以便采取相应措施，避免事故的发生。 （一）数据异常情况的监测措施 1、建立应急处理小组，由项目负责人担任组长。 2、针对数据异常情况的具体原因，在原监测方案的基础上补充监测项目和 增加危险位置周边监测点的数量。 121南昌市洪都中医院二期工程基坑支护施工方案 3、根据风险事件的具体情况增加监测人员和仪器设备，监测频率与施工监 测同步，直到消警。 4、外业监测工作完成后，要加快对监测数据进行内业计算和分析。工程抢险 必要时进行现场办公，实时监测、实时处理数据、实时上报结果。 （二）异常情况下作业流程 1、确认数据异常变化或发布预警信息后启动应急预案，建立应急小组； 2、需响应的领导进驻现场，进行现场查勘工作，负责组织监测人员对重点区 域进行加密观测，同时保持与现场应急指挥机构的沟通协作； 3、现场应急人员分四组，分工配合、各负其责。巡视组主要负责支护结构和 周边环境的变化情况，收集重要信息。变形监测组负责变形类监测项目的实施， 必要时加密布设监测点，内业组负责对监测数据的计算、处理和分析，并在2小时 内上报应急指挥机构； 4、当出现橙色预警时，要提高监测频率至一天一次。出现红色预警时，进行 现场实时监测，必要时按小时上报重要部位的监测信息，严密关注重点部位的发 展变化趋势； 5、按应急指挥机构的规定进行持续观测，直到突发事件趋于缓和并解除警 报，然后恢复正常监测工作。 122南昌市洪都中医院二期工程基坑支护施工方案 图6.3-2 数据异常情况下作业流程示意图 123南昌市洪都中医院二期工程基坑支护施工方案 表6.3-5 警情等级划分、报告、处置、消警要求流程一览表 预警 序号 预警类型 预警标准 报（抄）送范围 报送时限 报送方式 处置 备注 等级 “双控”指标（变化量、变化速率） 均超过监控量测控制值的70％时， 单项预警 或双控指标之一超过监控量测控 业主代表组 黄色 制值的85％时。 业主代表组织各 1 2小时 短信 织各方分 预警 方分析、处置 析、处置 数据超标较大且确认为施工引起， 险情情况：①监测数据达到预警值的累计值。②基 综合预警 并且连日数据持续超标，速率呈 坑支护结构支护出现较大的变形、压曲、断裂、松弛 加速态势。 或拔出迹象。③建筑物出现新裂缝或者所监测的裂 缝有发展趋势或者建筑物不均匀沉降达到规范或 “双控”指标均超过监控量测控 图纸要求的数值。④监测单位应根据实际情况及时 单项预警 制值的85％时，或双控指标之一超 对监测数据和巡视结果进行综合分析，当发现有其 过监控量测控制值时。 主持召开橙它危险情况时，也应及时预警。 橙色 组织现场分析、 色综合预警突发安全隐患：①监测数据突然达到红色预警值， 2 1小时 短信+电话 预警 处置 现场分析 并有继续发展下去的趋势。②基坑支护结构或者周 工程预计进入危险状态，数据严重 会、处置 边土体的位移值突然明显增大或基坑出现流沙、管 超标，工程处于危险状态； 红色综 综合预警 涌、隆起、陷落或者较严重的渗漏等现象。③周边建 合预警：肉眼观察有明显危险征 筑的结构部分或者周边出现较严重的突发裂缝或 兆，工程处在抢险状态。 危害结构的的变形裂缝。④周边管线监测数据突然 明显增长或者出现裂缝、泄漏等。⑤建筑物监测数 “双控”指标均超过监控量测控 据突然明显增长或者出现裂缝。⑥根据当地工程师 单项预警 制值，或实测变化速率出现急剧增 经验判断，出现其它必须进行突发安全隐患预警的 长时。 情况. 主持召开红 项目管理分公司 红色 色综合预警 3 副总组织现场分 即刻 短信+电话 预警 现场分析 析、处置 会、处置 肉眼观察有明显危险征兆，工程处 综合预警 于在抢险状态。 124南昌市洪都中医院二期工程基坑支护施工方案 5.3.4.监测频率 根据相关规范及监测经验，基坑监测应在施工前布设完成监测仪器设备，并 测量初始值，基坑工程开始施工时进行基坑监测工作，施工至基坑回填后并跟踪 测量至周边环境变形稳定后停止监测。 主体建筑物监测频率根据施工进度及时进行，从基础浇筑时进行第一次观测 （沉降观测首测时间不应超过首层），以后建筑物每增加两层观测一次。施工过程 中如暂时停工，在停工时及重新开工时应各观测一次。建筑物封顶后及封顶后1 月内观测一次。如果最后两个观测周期的平均沉降速率小于0.02mm/日，可以认 为整体趋于稳定，如果各点的沉降速率均小于0.02mm/日，即可终止观测。当有危 险事故征兆时，应实时跟踪监测。 当出现下列异常情况，应对相关项目提高监测频率： （1）监测数据达到报警值； （2）监测数据变化速率明显加快； （3）建筑墙体新增裂缝； 监测单位常态监测分为三个部分：基坑开挖前阶段、基坑开挖阶段、底板浇 筑后阶段。常态监测频率主要依据《建筑基坑工程监测技术规范》（GB50497- 2009）及以往相关监测经验，各施工阶段的监测频率按规范要求监测频率执行， 如下表所示: 表6.3-6 基坑支护及周围环境监测频率 基坑 基坑设计深度 施工进程 类别 ≤5m 5～10m 10～15m ≤5 1次/1d 1次/2d 1次/2d 开挖深度 5～10 1次/1d 1次/1d （m） ＞10 2次/1d 一级 ≤7 1次/1d 1次/1d 2次/1d 底板浇筑 7～14 1次/3d 1次/2d 1次/1d 后时间 14～28 1次/5d 1次/3d 1次/2d （d） ＞28 1次/7d 1次/5d 1次/3d 125南昌市洪都中医院二期工程基坑支护施工方案 5.4.监测方案的实施 5.4.1.高程、水平控制网的建立 基坑工程至少应有3个稳定、可靠的点作为变形监测网的基准点，在施工场 地和降水影响范围外设置；在施工前埋设，并经观测确认其稳定后，方可投入使 用。 为确保工作基点的稳定性，需要定期与基准点（一般采用本工程的测量控制 点作为基准点）联测并及时修正坐标成果，常用的方法有前方交会法、后方交会 法和导线测量法。 （1）前方交会法 已知两个基点 、 ，分别对待定点 （工作基点）观测水平角以计算待定 点的坐标。为提高点位精度，实际工作中，常在3个基点上进行交会，用2个三角形 分别计算待定点的坐标，既可取其平均值为所求结果，也可根据两者的差值判定 观测结果是否可靠。 如下图所示，点 、 为已知基点， 为待定点（需要复核的工作基点）；点 、 、 三点按逆时针次序排列。 图6.4-1前方交会法示意图（2点） 图6.4-2前方交会法示意图（3点） 126南昌市洪都中医院二期工程基坑支护施工方案 图6.4-3方位角α与象限角θ间的关系示意图 （1）根据已知坐标计算已知边 的方位角和边长 根据方位角 与象限角 之间的关系可确定 的方位角 。 （2）推算边 和边 的坐标方位角和边长 127南昌市洪都中医院二期工程基坑支护施工方案 （3）计算点 坐标 分别由点 和点 按下式推算点 坐标，并校核。 或 要注意点 、 、 的点号必须按逆时针次序排列。若点 、 、 的点号 按顺时针排列时，上述公式中 、 数据要交换使用。 （二）后方交会法 设 、 、 为三个已知点构成的三角形的三个内角； 、 、 为未知点 上的三个角，其对边分别为 、 、 ，且 。则 128南昌市洪都中医院二期工程基坑支护施工方案 图6.4-4 后方交会法示意图 图6.4-5 后方交会法示意图 在后方交会进行定点时，应注意危险圆问题。如下图，当 、 、 、 四点 共圆时，根据圆的性质， 点无论在何处， 和 的值都是由这个圆而确定的固 定值，即 点是一个不定解，这就是后方交会中的危险圆。在后方交会时，一定要 使 点远离危险圆。 129南昌市洪都中医院二期工程基坑支护施工方案 图6.4-6 后方交会危险圆 采用前方交会法或后方交汇法时，交会角度一般应满足30°≤ ≤150°。 （三）导线测量法 当工程周边建（构）筑物特别密集时，采用前方交会法和后方交汇法无法都 难以实现时，可通过布设合理的导线测定工作基点的稳定性，主要步骤有： （1）导线测量的外业工作：踏勘选点、角度测量、边长测量； （2）导线的内业计算：坐标方位角的计算与角度闭合差的调整、坐标增量闭 合差的计算和调整、坐标的调整。 5.4.2.监测项目：围护结构顶部水平及竖向位移 （一）监测目的 基坑开挖过程中，产生大面积的临空面，使得围护结构在背土侧水土压力的 作用下必然要向临空面移动（基坑内侧），围护结构顶部水平位移和沉降是围护 结构变形直接体现，是基坑监测中一个重要的项目。 （二）测点埋设及要求 对于基坑围护结构顶部水平位移量测，按一个层次布网，由控制点组成控制 网，由观测点与所联测的控制点组成扩展网，扩展网和单一层次布网采用前、后 方交会法或附合导线等形式。对于观测精度要求较高的截段，控制点宜采用有强 制对中装置的观测墩，其对中误差不应超过0.1mm。控制点要便于长期保存、加密 扩展和寻找，相邻点之间应通视良好，不受旁折光的影响。基准点、工作基点以及 联系点、检核点和定向点，根据不同布网方式和图形，根据《建筑变形测量规范》 （JGJ8-2016）的要求进行布设，每个测区基准点不少于2个。根据现场施工需要， 130南昌市洪都中医院二期工程基坑支护施工方案 按照每个截段的现场实际情况，按上述方法适当加密导线点，加密导线点的建立 和测量按规范要求进行。对于工作基点每周定时复核。 本工程监测项目中的水平位移量测对象主要为车站基坑的围护结构顶部，首 先需要建立位移监测网，设置基准点和工作基点。 一般情况下，基准点以本工程施工平面控制系统和高程系统为基准建立，采 用附合或闭合导线形式，起始并闭合于本工程精密导线上。基准点数量不应少于 3个，工作基点可根据需要选择较稳定的位置设置（根据施工现场实际情况确定） 并定期与基准点联测。常见的工作基点制作要求见6.4.1节。 基准点（工作基点可参考）布置原则如下：①基准点是监测成果稳定的基准， 应设立于施工基坑开挖深度2～4倍距离之外的稳定区域；②基准点位的分布应满 足准确、方便，并能观测到全部测点的需要；③每个相对独立的测区基准点个数 不应少于3个，以保证必要的检核条件。 水平位移监测点（同时作为沉降观测点，实现竖向位移）宜布设在基坑圈梁、 围护结构桩或地下连续墙的顶部较为固定的地方，以设置方便，不易损坏，且能 真实反映基坑围护结构桩（墙）顶部的水平/竖向变形为原则，实施过程中可根据 现场实际情况进行调整和优化。 监测点常用埋设预埋预制件形式，预制件的制作要求如下：该预制件一般选 用钢质材料，长约30cm～40cm、直径φ25，一端锉平并刻有“+”字丝。 监测点的埋设过程如下：首先按照方案要求确定监测点位置（一般在围护结 构顶部按一定间距布设），然后在该位置钻孔，孔深一般为20cm～25cm，在孔内埋 设上述钢质预制件后，浇筑高强度混凝土，使该预制件固定，并制作混凝土保护 墩，如下图所示： 131南昌市洪都中医院二期工程基坑支护施工方案 图6.4-7 水平位移监测点 埋设监测点时应注意保证与测点间的通视，测点埋设完毕后，应进行必要的 保护、防锈处理，并作明显标记。 （三）水平位移量测方法及要求 132南昌市洪都中医院二期工程基坑支护施工方案 水平位移的量测方法很多，但各种方法的使用条件不一，在方法选择和施测 时应合理选择。常用的水平位移量测方法有：全站仪坐标法、极坐标法、小角度法 基准线法等。 其中监测网及监测点的观测均按《工程测量规范》GB50026-2007中二等水平 位移监测技术要求观测。 1、全站仪坐标法 全站测量是集测角、测距于一体的测量技术，可对地面点的点的三维坐标等 参数同时测定。采用全站测量技术测定监测点的坐标变化可求该点的位移矢量， 将该位移矢量分解到特定的水平方向上的位移分量即为所求。全站测量中三维坐 标测量、后方交会测量（亦即自由设站技术）可实现点的坐标测量。 1）三维坐标测量 将测站 坐标、仪器高、棱镜高输入全站仪中，后视 点并输入其坐标或后 视方位角，完成全站仪测站定向后，瞄准 点处的棱镜，通过相应功能键（测量 键）可显示 点三维坐标。 图6.4-8 三维坐标测量示意图 （2）后方交会测量（自由设站） 将全站仪安置于待定点 上，观测两个或两个以上已知点（点 、 、 等）的角度和距离，并输入各已知点的三维坐标和仪器高，全站仪即可计算出测 133南昌市洪都中医院二期工程基坑支护施工方案 站点 的三维坐标，然后可进行其它点的测设。 图6.4-9 自由设站示意图 2、极坐标法 极坐标法是利用数学中的极坐标原理，并结合测量学理论，以两个已知点 为坐标轴，以其中一个点 （或 ，本文以点 作为极点示意）作为极点建立 极坐标系，目标点 为观测点。测定观测点 到极点 的距离和 （即 角），通过相关计算，可获得观测点 的坐标。 图6.4-10 极坐标法示意图 134南昌市洪都中医院二期工程基坑支护施工方案 （1）根据已知坐标计算已知边 的方位角 （2）根据测定的角度 ，计算 边的方位角 （3）根据测定的 边长 计算点 坐标 3、小角度法 小角度法量测水平位移的原理如下图所示。将经纬仪（或全站仪等）安置于 工作基点 ，在后视点 和观测点 分别安置观测觇牌，用测回法测出 设第一次观测角度值为 （初始值），第 次观测角度值 ，根据两次的角度的 变化量 （单位：秒），即可求算出观测点 的水平位移量，即 图6.4-11 小角度法测量水平位移 135南昌市洪都中医院二期工程基坑支护施工方案 其中，在基坑监测过程中，观测点 基坑方向的变化量很小，即 可认为 基本不变；沿角度观测的测回数视仪器精度和位移观测精度确定，位移方向根据 的符号而定。 工作基点在观测期间也可能发生位移，因此，工作基点应尽可能远离开挖边 线，同时，两工作基点延长线上应分别设置后视点。为减少对中误差，必要时工作 基点可做成混凝土墩台，在墩台上安置强制对中设备。 4、基准线法 基准线法的原理是在与水平位移垂直的方向上建立一个固定不变的铅垂面， 测定各观测点相对该铅垂面的距离变化，而从求得水平位移。基准线法适用于直 线型建（构）筑物（如地铁工程中的标准车站）。 在基坑监测中，主要是针对锁口梁的水平位移进行监测。如下图所示，在锁 口梁轴线两端基坑的外侧分别设立两个稳定的工作基点 和 ，两工作基点的 连线即为基准线方向。锁口梁上的观测点应埋设在基准线的铅垂面上，偏离的距 离应小于2cm。观测点标志可埋设直径16mm～18mm的钢筋头，顶部锉平后，刻画 “+”字标志。观测时，将经纬仪（或全站仪）安置于一段工作基点 上，瞄准另 一端工作基点 （后视点），此视线方向即为基准线方向，通过观测点 偏离视 线的距离变化，即可得水平位移。 图6.4-12 基准线法测量水平位移 5、精度要求 136南昌市洪都中医院二期工程基坑支护施工方案 围护结构顶部水平位移基准点观测采用导线测量方法，监测点采用全站仪坐 标法（或极坐标法、小角度法、基准线法等）进行量测，使用1秒级全站仪进行量测 监测网及监测点观测均按《工程测量规范》GB50026-2007二等水平位移监测网技 术要求观测，其主要技术指标见下表。 表6.4-1 水平位移观测主要技术指标及要求 序号 项目 指标或限差 1 水平角观测测回数 6 2 测角对中误差 1″ 3 侧边相对中误差 ≤1/100000 4 每边测回数 往返各4测回 5 距离一测回读书较差 1.0mm 6 距离单程各测回较差 1.5mm 7 气象数据测定的最小读数 温度0.2℃；气压50Pa 监测点水平位移根据现场条件，一般采用全站坐标法。在选定的水平位移基 准点（或工作基点）安置全站仪，精确整平对中，后视其它水平位移基准点并定向 测定监测点与监测基准点之间的角度、距离，计算各监测点坐标，将位移矢量投 影到垂直于基坑方向，根据各期与初始值比较，计算出监测点向基坑内侧的变形 量（该处可选定合适坐标系统，使其中的一轴垂直于基坑方向）。 （四）竖向位移量测方法及要求 水准监测网观测采用几何水准测量方法，使用精密水准仪进行观测，主要技 术要求如下： 基点、工作基点观测按《工程测量规范》GB50026-2007二等垂直位移监测网 技术要求观测，其主要技术要求见下表。 表6.4-2垂直位移监测网主要技术指标及要求 序号 项目 限差 1 相邻基准点高差中误差 0.5mm 2 每站高差中误差 0.15mm 3 往返较差及环线闭合差 ±0.3 mm（n为测站数） 4 监测已测高差较差 137南昌市洪都中医院二期工程基坑支护施工方案 5 视线长度 30m 6 前后视的距离较差 0.5m 7 任一测站前后视距差累计 1.5m 8 视线距离地面最低高度 0.5m 沉降监测点按《工程测量规范》GB50026-2007三等垂直位移监测网技术要求 观测，主要技术指标及要求见下表。 表6.4-3 沉降监测点观测主要技术指标及要求 序号 项目 限差 沉降观测点与相邻基准点高差中误 1 1.0mm 差 2 每站高差中误差 0.30mm 3 往返较差及环线闭合差 ±0.6 mm（n为测站数） 4 监测已测高差较差 ±0.8 mm（n为测站数） 5 视线长度 50m 6 前后视的距离较差 2.0m 7 任一测站前后视距差累计 3.0m 8 视线距离地面最低高度 0.3m （2）观测采用闭合水准路线时可以只观测单程，采用附合水准路线形式必须 进行往返观测，取两次观测高差中数进行平差。观测顺序：往测：后、前、前、后， 返测：前、后、后、前。观测注意事项如下： 1）对使用的水准仪、水准尺应在项目开始前和结束后进行检验，项目进行中 也应定期进行检验，确保仪器处于良好状态； 2）观测应做到三固定，即固定人员、固定仪器、固定测站； 3）观测前应对精密水准仪的各项控制限差参数进行检查设定，确保附合观 测要求； 4）应在无气浪状态下，确保标尺刻度清晰的条件下进行观测； 5）仪器温度与外界温度一致时才能开始观测； 6）每测段往测和返测的测站书均应为偶数，否则应加入标尺零点差改正； 7）由往测转向返测时，两标尺应互换位置，并应重新整置仪器； 138南昌市洪都中医院二期工程基坑支护施工方案 8）完成闭合或附合路线时，应注意闭合或附合差情况，确认合格后方可完成 测量工作，否则应查找原因直至返工重测合格。 139南昌市洪都中医院二期工程基坑支护施工方案 图6.4-13 竖向位移监测点 （五）计算方法 利用测得的各监测点与基准点的高差 ，可得到各监测点的高程 ，与 上次测得的高程的差值 即为该监测点的沉降值，亦即： = 5.4.3.监测项目：周边地表及道路沉降 （一）监测目的 该监测项目是基坑周围土体沉降的直接体现，了解土体稳定性，同时也可对 围护结构的安全状况间接判断。 （二）测点埋设及要求 水准监测网以本工程高程系统为基准建立。控制点由基准点和工作基点组成 同沉降监测点一起布设成闭合线路、附合线路等形式。基准点和工作基点按照规 范中要求制作。 （1）工作基点布设原则 140南昌市洪都中医院二期工程基坑支护施工方案 1）基准点是检验工作基点稳定性的基准，选设在远离基坑施工影响区范围 外的稳固位置； 2）工作基点是直接测点变形观测点的依据，选设在相对稳定的地段，一般至 少距基坑开挖深度2.5倍范围之外； 3）基准点的分布应满足准确、方便引测全部观测点的需要，每个相对独立的 测区基准点及工作基点的个数均不应少于3个，以保证必要的检核条件； 4）基点及工作基点要避开交通干道、地下管线、仓库堆栈、水源井、河岸、松 软填土、滑坡斜面及标志易遭破坏的地点； 5）定期做好基点、工作基点的高程联测复核工作，确保监测网的稳定性。 （2）工作基点布设方法 地表基点采用人工开挖或钻具成孔的方式进行埋设，埋设步骤如下： 1）土质地表使用洛阳铲，硬质地表使用工程钻具，开挖直径约80mm，深度大 于1m孔洞； 2）夯实孔洞底部； 3）清除渣土，向孔洞内部注入适量清水养护； 4）灌注入标号不低于C20的混凝土，并使用震动机具使之灌注密实，混凝土 顶面距地表距离保持在5cm左右； 5）在孔中心置入长度不小于80cm的钢筋标志，露出混凝土面约1～2cm； 6）上部加装钢制保护盖（直径不小于150mm）； 7）养护15天以上。 141南昌市洪都中医院二期工程基坑支护施工方案 图6.4-14 工作基点布设示意图 （3）沉降观测点布设方法 地表及道路沉降监测点标志采用窖井测点形式，采用人工开挖或钻具成孔的 方式进行埋设，要求穿透路面结构层（埋设形式如下图）。测点加保护盖，孔径不 得小于150mm。道路、地表沉降监测测点应埋设平整，防止由于高低不平影响人员 及车辆通行，同时，测点埋设稳固，做好清晰标记，方便保存（布设方法与工作基 点一致，详见工作基点布设方法）。 142南昌市洪都中医院二期工程基坑支护施工方案 图6.4-15 地表及道路沉降监测点图 地表沉降沉降监测断面上的测点按照施工图设计图纸中监控量测设计要求、 并参照工程实际情况，在施工影响范围内的地表布置。 （三）观测方法及要求 水准监测网观测采用几何水准测量方法，使用精密水准仪进行观测，主要技 术要求如下： （1）基点、工作基点观测按《工程测量规范》GB50026-2007二等垂直位移监测 网技术要求观测，其主要技术要求见下表。 表6.4-4垂直位移监测网主要技术指标及要求 序号 项目 限差 1 相邻基准点高差中误差 0.5mm 2 每站高差中误差 0.15mm 3 往返较差及环线闭合差 ±0.3 mm（n为测站数） 4 监测已测高差较差 ±0.4 mm（n为测站数） 143南昌市洪都中医院二期工程基坑支护施工方案 5 视线长度 30m 6 前后视的距离较差 0.5m 7 任一测站前后视距差累计 1.5m 8 视线距离地面最低高度 0.5m 沉降监测点按《工程测量规范》GB50026-2007三等垂直位移监测网技术要求 观测，主要技术指标及要求见下表。 表6.4-5 沉降监测点观测主要技术指标及要求 序号 项目 限差 沉降观测点与相邻基准点高差中误 1 1.0mm 差 2 每站高差中误差 0.30mm 3 往返较差及环线闭合差 ±0.6 mm（n为测站数） 4 监测已测高差较差 ±0.8 mm（n为测站数） 5 视线长度 50m 6 前后视的距离较差 2.0m 7 任一测站前后视距差累计 3.0m 8 视线距离地面最低高度 0.3m （2）观测采用闭合水准路线时可以只观测单程，采用附合水准路线形式必须 进行往返观测，取两次观测高差中数进行平差。观测顺序：往测：后、前、前、后， 返测：前、后、后、前。观测注意事项如下： 1）对使用的水准仪、水准尺应在项目开始前和结束后进行检验，项目进行中 也应定期进行检验，确保仪器处于良好状态； 2）观测应做到三固定，即固定人员、固定仪器、固定测站； 3）观测前应对精密水准仪的各项控制限差参数进行检查设定，确保附合观 测要求； 4）应在无气浪状态下，确保标尺刻度清晰的条件下进行观测； 5）仪器温度与外界温度一致时才能开始观测； 6）每测段往测和返测的测站书均应为偶数，否则应加入标尺零点差改正； 7）由往测转向返测时，两标尺应互换位置，并应重新整置仪器； 8）完成闭合或附合路线时，应注意闭合或附合差情况，确认合格后方可完成 144南昌市洪都中医院二期工程基坑支护施工方案 测量工作，否则应查找原因直至返工重测合格。 （四）计算方法 工作基点为已知高程，利用测得的各监测点与基准点的高差 ，可得到各 监测点的高程 ，与上次测得的高程的差值 即为该监测点的沉降值，亦即： = 5.4.4.监测项目：周边地下管线沉降 1）监测点布设原则及要求 目前工程中地下管线监测点布设是一个重要而又困难的工作，通过总结以往 地下管线的监测经验，布点方式主要有间接监测点和直接监测点两种。间接监测 点布设形式与地表沉降类同是指通过观测管线周边土体的变化，间接分析管线的 变形。常设在与管线轴线相对应的地表上方或管周土体中。直接监测点的埋设方 法是将硬塑料管或金属管埋设于所测管线顶面，将位移杆底端埋设在管线顶部并 固定。地下管线位于主要影响区域时，当管线为有压力（如：自来水供给管线，天 然气管线等）时，监测点间距宜为10m；当管线为无压力（如排污沟，下水道等），监 测点间距宜为15m。地下管线位于次要影响区域时，管线监测点间距宜为30m。满 足规范及设计要求。 2）监测点布设方法及过程 管线沉降监测点埋设时注意准确调查核实管线位置（基坑周边地下管线分布 平面图详见附件2），确保监测点能够准确反映管线变形，采用扁铁或钢筋做成抱 箍固定在管线上，在抱箍上焊接一直立钢筋测杆，测杆的直径为18mm，测杆顶端 不应高出地面，路面处布设井盖，整个监测点需做耐久性防腐处理，以上工序完 成后，需采用PVC管将监测点套入其正中心，然后往管里面回填砂。 监测点示意图 145南昌市洪都中医院二期工程基坑支护施工方案 图6.4-16 地下管线沉降监测点布设示意图（1） 图6.4-17 地下管线沉降监测点布设示意图（2） 146南昌市洪都中医院二期工程基坑支护施工方案 图6.4-18 地下管线沉降监测点图 5.4.5.监测项目：周边建（构）筑物沉降及倾斜 （一）监测目的 工程施工会引起周围建（构）筑物产生沉降、倾斜，为全面掌握工程施工引起 对周围建（构）筑物的影响程度，工程施工期间在建（构）筑物基础结构上设置测 点，观测工程施工过程中周边建（构）筑物沉降、倾斜，据以判定建（构）筑物的安 全性和采用的工程保护措施的可靠性。 （二）测点布设及要求 建（构）筑物沉降观测可与地表沉降水准监测网共用，将建（构）筑物沉降监 测点纳入其中构成闭合线路、附合线路等形式。 建（构）筑物沉降的基点、工作基点可与地表沉降水准监测网中的基准点、工 作基点共用，布置原则按地表沉降观测过程中工作基点的要求布设。 建（构）筑物沉降测点标志根据不同监测对象采用不同的埋点形式，框架、砖 混结构对象采用钻孔埋入标志测点，钢结构对象采用焊接式测点，特殊装修较好 147南昌市洪都中医院二期工程基坑支护施工方案 的对象采用隐蔽式测点形式。沉降监测各类测点埋设时应注意避开如雨水管、窗 台线、电器开关等有碍设标与观测的障碍物，并视立尺需要离开墙（柱）面和地面 一定距离，一般应高于室内地坪0.2～0.5m。测点埋设完毕后，在其端头的立尺部 位涂上防腐剂。建（构）筑物上布设的测点采用钻具成孔方式进行埋设，埋设步骤 如下： （1）使用钻具在选定建（构）筑物部位钻直径65mm，深度约120mm孔洞； （2）清除孔洞内渣质，注入适量清水养护； （3）向孔洞内注入适量搅拌均匀的锚固剂； （4）放入观测点标志； （5）使用锚固剂回填标志与孔洞之间的空隙； （6）养护15天以上。埋设形式如下图。 图6.4-19 建（构）筑物沉降监测点埋设示意图 图6.4-20 建（构）筑物沉降监测点埋设示意图 148南昌市洪都中医院二期工程基坑支护施工方案 图6.4-21 建（构）筑物沉降监测点 （三）观测方法及要求 建（构）筑物沉降观测采用几何水准测量方法，使用精密水准仪进行观测。沉 降监测点观测按《工程测量规范》GB50026-2007三等垂直位移监测网技术要求观 测，其技术要求及观测注意事项与地表沉降监测要求一致。 （四）计算方法 建（构）筑物沉降计算可参考地表沉降计算方法。 基于建筑物沉降观测结果作适当计算即可获取建筑物倾斜值，因此建筑物倾 斜观测方法及要求同建筑物沉降观测方法及要求。 149南昌市洪都中医院二期工程基坑支护施工方案 图6.4-22 建筑物倾斜计算示意图 已知建筑物基础结构上相邻的两点A、B（距离可量测），通过测量得到点A、B 的沉降值后，进行建筑物倾斜计算，如上图所示。 角即为所求建筑物产生的倾斜角。 5.4.6.监测项目：围护结构深层水平位移 （一）监测目的 掌握基坑开挖和主体结构施工中围护结构在不同深度处的水平位移情况。基 坑开挖过程中，产生大面积的临空面，使得围护结构桩（墙）体在背土侧土压力的 作用下必然要向临空面移动（基坑内侧），因此在基坑开挖过程中有必要对围护 桩（墙）体沿纵深方向的水平位移进行监控量测，并及时反馈，以采取针对性措施 确保基坑、周围建（构）筑物以及地下管线等的安全。 （二）测点埋设及要求 测斜管埋设可采用两种方法：绑扎埋设、钻孔埋设。通常情况下采用绑扎埋 设，当围护桩（墙）已经完成而测斜管未及时埋设或者基坑开挖前发现已经埋设 的测斜管无法正常使用时，需要采取钻孔埋设的方法。 1、捆绑埋设 通过直接绑扎或设置抱箍将测斜管固定在围护结构桩（墙）体的钢筋笼上， 钢筋笼入孔(或槽)后浇筑混凝土。测斜管与支护结构的钢筋笼绑扎埋设，绑扎间 距不宜大于1.0米，测斜管与钢筋笼的固定必须十分稳定，以防浇筑混凝土时，测 斜管与钢筋笼相脱落。同时必须注意测斜管的纵向扭转，很小的扭转角度可能导 致测斜仪探头被导槽卡住。 2、钻孔埋设 首先在围护桩（墙）上钻孔，孔径略大于测斜管外径，一般测斜管是外径 Φ76，钻孔内径Φ110的孔比较合适，孔深一般要求穿出结构体3～8m比较合适， 硬质基底取小值，软质基底取大值，然后将在地面连接好的测斜管放入孔内。 3、埋设要求 （1）管底宜与钢筋笼底部持平或略低于钢筋笼底部，顶部达到地面（或导墙 150南昌市洪都中医院二期工程基坑支护施工方案 顶）； （2）测斜管与围护结构的钢筋笼绑扎埋设，绑扎间距不宜大于1.5m; （3）测斜管的上下管间应对接良好，无缝隙，接头处牢固固定、密封; （4）测斜管绑扎时应调正方向，使管内的一对测槽垂直于测量面（即平行于 位移方向）； （5）封好底部和顶部，保持测斜管的干净、通畅和平直； （6）做好清晰的标示和可靠的保护措施。 （三）观测方法及要求 1、观测方法 （1）用模拟探头检查测斜导管导槽质量，是否有卡探头的现象； （2）开启测斜仪测读仪处于工作状态，将探头导轮插入测斜导管导槽内，缓 慢地下放至管底稳定一段时间（建议超过5分钟），然后由管底自下而上沿导槽全 长每隔0.5m读一次数据，记录测点深度和读数。测读完毕后，将探头旋转180°插 入同一对导槽内，用上述方法再观测一次，深点深度同第一次相同； (3）每一深度的正反两读数的绝对值宜相同，当读数有异常时应及时补测。 2、观测要求 （1）测斜导管应在测试前5天装设完毕，在3～5天内用测斜仪对同一测斜管 作2～3次重复测量，判明处于稳定状态后，以3次测量的算术平均值作为侧向位 移计算的基准值； （2）测斜探头放入测斜导管底应等候5分钟，以便探头适应管内温度，观测时 应注意仪器探头和电缆线的密封性，以防探头数据传输部分进水。测斜观测时每 0.5m标记一定要卡在相同位置，每次读数一定要等候电压值稳定才能读数，确保 读数准确性。 （四）计算方法 工程结构或土体深层水平位移的监测宜采用在结构内或土体内预埋测斜管、 通过测斜仪观测各深度处的水平位移的方法。测斜装置包含三部分：测斜仪（如 下图）、测斜导管和测读仪。 151南昌市洪都中医院二期工程基坑支护施工方案 图6.4-23 测斜仪构造示意图 活动式测斜仪及其导轮是沿测斜导管的导槽沉降或提升，测斜探头内加速度 计传感器可以敏感的测出导管在每一深度处的倾斜角度，其结果是输出一个电压 信号，在读数仪的面板上显示出来，测斜仪测出的电压信号是以测斜导管导槽为 方向基准，在某深度处，测斜仪上下导轮标准间距L上的倾斜角的正弦函数，该函 数可换算成水平位移。 如下图所示，加速度计敏感轴在水平面内时，矢量g在敏感轴上的投影为零， 加速度计输出为零，当加速度计敏感轴与水平面存在一个倾角时（等同于加速度 计敏感轴与垂直基准线的夹角记为），加速度计输出一个电压信号。 152南昌市洪都中医院二期工程基坑支护施工方案 图6.4-24 测斜仪计算示意图 式中： ； ； ； ； 。 为消除的影响，可以将探头调转180°进行第二次测量，则有： 为将偏值消去，将进行作差，得差数： 当把这些水平位移偏量累积起来，从测孔底部始绘成曲线，结果就是初次观 测与后来的任一次观测之间的水平偏移变化曲线，代表此观测期间土体发生的变 形，即水平位移，从这个偏移曲线上很容易看出在某个深度正在发生偏移。 153南昌市洪都中医院二期工程基坑支护施工方案 计算时，必须设定好基准点，基准点可以设在测斜管顶部或底部。若测斜管 底部进入基岩较深的稳定层，则底部可以作为基准点。对于悬挂式（底部未进入 基岩的）可以将管顶作为基准点，每次量测前必须测定基准点的坐标。 图6.4-25 围护结构深层水平位移测点布设图 5.4.7.监测项目：地下水位 （一）监测目的 掌握基坑外地下水位情况，用以判断对围护结构安全的影响。 （二）测点埋设及要求 对于地下水位的监测，按照监测方案设计图纸布点，选择典型位置设置水位 154南昌市洪都中医院二期工程基坑支护施工方案 观测井对水位变化进行观测，以掌握降水施工的效果，指导施工工作有效进行。 确定好水位孔位置后，利用地质钻机成孔，孔深要求打穿潜水含水层，但不 得穿透下部隔水层。在孔内埋入滤水塑料套管，管径约90mm。套管与孔壁间用干 净细砂填实，然后用清水冲洗孔底，以防泥浆堵塞测孔，保证水路畅通。测管高出 地面约20cm，上面加盖，不让雨水进入。在管的四周用砖砌起，以防损坏。 （三）观测方法及要求 地下水位监测可采用钢尺水位计，钢尺水位计的工作原理是在已埋设好的水 管中缓慢向下放入水位计测头，当测头接触到水面时，启动讯响器，此时读取测 量钢尺在管顶位置的读数，每次读取管顶读数对应的管顶位置应一致，并固定读 数人员。根据管顶高程、管顶与地面的高差，即可计算地下水位的高程和埋深。 （四）计算方法 地下水位观测孔孔口为已知高程，利用测得的各地下水位面与孔口的高差 ，可得到地下水位面的高程 ，与上次测得的高程的差值 即为该水位 孔的变化值，亦即： = 图6.4-26 地下水位监测点布设示意图 155南昌市洪都中医院二期工程基坑支护施工方案 图6.4-27 地下水位监测点 5.4.8.监测项目：锚杆、支撑轴力 5.4.8.1支撑轴力 （一）监测目的 支撑体系受力状态直接影响基坑工程结构安全稳定，应掌握基坑开挖和主体 结构施作中，支撑的轴力大小及其变化情况，对围护结构是否安全进行判断，该 监测项目是主要的监测项目。 （二）测点埋设及要求 对于设置内支撑的基坑工程，按照监测设计图纸布点，选择典型支撑进行轴 力变化观测，以掌握支撑系统的受力状态。对于钢支撑，其轴力采用端头轴力计 （又称反力计）进行测试；对于钢筋混凝土支撑，其轴力采用钢筋应力计（推荐）或 应变计进行测试。 支撑轴力的测点布置由平面、立面、断面三方面因素所决定。平面即同一标 156南昌市洪都中医院二期工程基坑支护施工方案 高、同一道支撑内量测杆件的选择，原则上应参照支护设计方案中各道支撑内力 计算结果，选择轴力最大的杆件予以跟踪监测。在缺乏计算资料的情况下，通常 可选择平面净跨较大的支撑杆件布设测点。立面是指不同标高处各道支撑的测试 选择。由于基坑开挖各工况下各道支撑轴力有着明显的差异，因此，要求对同一 断面上的各道支撑都加以监测。当各道支撑上的测点均布置在同一平面位置上， 则从支撑轴力随时间变化的时态曲线来分析各道支撑的架设～受力～拆除过程 中的受力状态信息，掌握水平支撑受力规律，科学指导施工。 （1）埋设方法 1）采用专用的轴力计安装架固定轴力计，将安装架圆形钢筒上没有开槽的 一端面与支撑的牛腿(活络头)上的钢板用电焊焊接牢固，电焊时必须与钢支撑中 心轴线与安装中心点对齐； 2）待焊接冷却后，将轴力计推入安装架圆形钢筒内，并用螺丝（M10）把轴力 计固定在安装架上； 3）钢支撑吊装到位后，即安装架的另一端(空缺的那一端)与围护墙体上的 钢板对上，中间加一块250×250×25mm的加强钢垫板，以扩大轴力计受力面积， 防止轴力计受力后陷入钢板影响测试结果； 4）将读数电缆接到基坑顶上的观测站；电缆统一编号，用白色胶布绑在电缆 线上作出标识，电缆每隔两米进行固定，外露部分作好保护措施。 （2）埋设技术要求 1）安装前测量出轴力计的初频，是否与出厂时的初频相符合(≤±20Hz)，如 果不符合应重新标定或者另选符合要求的轴力计； 2）安装过程必须注意轴力计和钢支撑轴线在一条直线上，各接触面平整，确 保钢支撑受力状态通过轴力计正常传递到支护结构上；在钢支撑吊装前，把轴力 计的电缆妥善地绑在安装架的两翅膀内侧，防止在吊装过程中损伤电缆。 （三）测试方法及要求 可采用各种规格的轴力计（不低于1.0%F·S），采用频率读数仪进行读数，并 记录温度，轴力观测方法及数据采集技术要求： （1）轴力计安装后，在施加钢支撑预应力前进行轴力计的初始频率的测量， 在施加钢支撑预应力时，应该测量其频率，计算出其受力，同时要根据千斤顶的 读数对轴力计的结果进行校核，进一步修正计算公式； 157南昌市洪都中医院二期工程基坑支护施工方案 （2）基坑开挖前应测试2～3次稳定值，取平均值作为支撑轴力初始值； （3）支撑轴力量测时，同一批支撑尽量在相同的时间或温度下量测，每次读 数均应记录温度测量结果。 158南昌市洪都中医院二期工程基坑支护施工方案 图6.4-28 支撑轴力监测点 （四）计算方法 当轴力计受轴向力时，引起弹性钢弦的张力变化，改变了钢弦的振动频率， 而且张力与振动频率存在固定的函数关系，通过频率仪测得钢弦的频率变化，即 可测出轴力计受作用力的大小。 钢筋混凝土支撑，其轴力通常是测定构件受力钢筋的应力，然后根据钢筋与 混凝土共同工作、变形协调条件反算得到。钢筋应力一般通过在构件受力钢筋上 串联钢筋应力传感器予以测定。目前工程上大多使用振弦式钢筋应力计，并采用 频率采集器进行测试。 通过公式计算得出测点或元件受力大小，元件受力=元件标定系数 （初始 读数 实际测读数），进行判断。 （五）考虑温度对支撑轴力的影响 钢支撑结构是一种线性结构，与围护结构相互作用。钢支撑在温差（尤其是 冬夏天温差较大的情况下）作用下产生热胀冷缩现象，在热胀状态下钢支撑受围 护结构约束将产生相应的内力（即轴力），在冷缩状态下钢支撑轴力逐渐损失减 少。为正确的分析因围护结构变形引起的轴力变化，有必要考虑温度对钢支撑轴 159南昌市洪都中医院二期工程基坑支护施工方案 力的影响，具体措施如下： （1）建议施工单位架设钢支撑后，钢支撑预加轴力时机宜避免选择在当天温 度最高和最低时进行； （2）轴力量测时间宜选在相同或接近的温度下进行（每天量测时刻宜和钢支 撑预加轴力的时刻近似对应）； （3）为获得温度对轴力影响程度，宜选取典型轴力监测断面进行温度与支撑 轴力变化统计分析，以求得到本基坑支撑轴力与温度变化的特征曲线。 5.4.8.2锚杆轴力 （一）测点布置原则 按照施工设计图纸要求布设，测点布置于基坑主测断面锚杆端部，在同—竖 直面内每道锚杆均应布设测点。 （二）测点埋设及要求 锚杆拉力量测宜采用专用的锚杆测力计，钢筋锚杆可采用钢筋应力计或应变 计，当使用钢筋束时应分别监测每根钢筋的受力。 （1）埋设方法 ①施工锚索钻孔并注浆，等待水泥浆凝固； ②在墙体受力面之间增设钢塑板，保证测力计与墙体受力面之间有足够使锚 索（杆）受力后，受力面位置不致下陷； ③将测力计套在锚杆外，放在钢垫板和工程锚具之间； ④将读数电缆接到基坑顶上的观测站；电缆统—编号，用白色胶布绑在电缆 线上出标识，电缆每隔2m进行固定，外露部分做好保护措施。 （2）埋设技术要求 ①安装前测世一下锚杆测力计的初频，是否与出厂时的初频相符 (≤±20Hz)，如果不符合应重新标定或者然后另选用符合要求的锚杆测力计。 ②安装过程中，随时进行测力计监测，观测是否有异常情况出现，如有应立 即采取措施处理。锚索安装时必须从中间开始向周围锚索逐步对称加载，以免锚 索测力计偏心受力。 （三）监测方法及要求 1)观测仪器及方法 采用锚杆测力计和频率读数仪进行测读，测读精度达到1.0%F·S，并记录温 160南昌市洪都中医院二期工程基坑支护施工方案 度。 2)监测观测方法及数据采集技术要求 在锚杆测力计安装好并锚杆施工完成后，进行锚杆预应力张拉，这时要记录 锚杆轴力计上的初始荷载，同时要根据张拉千斤顶的读数对轴力计的结果进行校 核。量测时，同一批锚杆尽量在相同的时间或温度下进行，每次读数均应记录温 度测量结果。 161南昌市洪都中医院二期工程基坑支护施工方案 图6.4-29 锚杆支撑轴力监测点 （四）计算方法 162南昌市洪都中医院二期工程基坑支护施工方案 数据处理及分析与支撑轴力数据处理及分析相同。 5.4.9.监测项目：裂缝观测 （1）测点布设原则及要求 基坑开挖施工前应调查已有的裂缝，形成周边环境调查报告。如开挖施工期 间导致周边建筑出现新的裂缝或已有裂缝有扩大迹象，则需要开展此项监测。裂 缝监测应根据裂缝的位置、走向、长度、宽度进行综合分析其原因和发展趋势，判 断新裂缝对建筑结构安全的影响。测点布设位置应选取应力最大开裂宽度较大的 部位进行监测，每个裂缝应布设2个监测点。当存在“Y”或者“卜”形等异性裂 缝时，在裂缝交口处可以增加1组监测点，监测点连线垂直于主要裂缝。出现新裂 缝时，应增设监测点。 （2）测点布设方法及过程 测点埋设采用埋钉法。在裂缝最大处的两侧各钉上一颗长度60mm水泥钢钉， 并使其外露20mm左右。如无法钉入，则用电钻钻孔，埋入钢钉后用水泥砂浆或锚 固胶固定，使其与墙体刚性连接。通过使用游标卡尺测量埋钉两点之间的距离变 化。 （3）测点示意图 163南昌市洪都中医院二期工程基坑支护施工方案 图6.4-30 建筑物裂缝监测点布设示意 5.4.10.测点的保护 由于基坑开挖及地下工程的施工工期较长，在设备的进出场、材料的运输及 施工等可能造成设置基准点、监测点的损坏。因此，有必要对各测点进行全面长 期的检查、保护。其主要措施有以下几条： （1）测点的设置埋设及采用的材料必须符合相关的规范要求；按照《建筑基 坑工程监测技术规范》GB50497-2009，监测标志应稳固、明显、结构合理，监测点 的位置应避开障碍物，便于观测。 （2）测点附近应设置醒目的警示标识，如设置警示牌或红色油漆标示；对测 斜管，本工程采用自制焊接的钢筋笼进行保护。对于应力监测点，露出线头采用 钢丝套套管保护。 （3）加强巡视，及时与现场监理、施工管理人员进行良好的沟通，做好文明施 工，如现场施工条件变得复杂，派专人进行现场测点保护，确保监测工作顺利进 行。 164南昌市洪都中医院二期工程基坑支护施工方案 （4）如果监测点遭到破坏，应及时进行补点，采用附近基准点对观测点的高 程进行测量，据此可以计算后期的变形量，再综合前期变形量可以得到最终变形 量。 各监测项目保护图如下所示： 图6.4-31 水平及竖向位移监测点的保护 图6.4-32 地表及道路沉降监测点的保护 165南昌市洪都中医院二期工程基坑支护施工方案 图6.4-33 管线沉降监测点的保护 图6.4-34 周边建（构）筑物沉降监测点的保护 166南昌市洪都中医院二期工程基坑支护施工方案 图6.4-35 深层水平位移监测点的保护 图6.4-36 地下水位监测点的保护 167南昌市洪都中医院二期工程基坑支护施工方案 图6.4-37 锚杆、支撑轴力监测点的保护 5.5.现场巡查 在工程施工和使用期间内，每天将由巡视小组进行现场安全巡视检查（特殊 情况加密巡视频率），巡查对象包括工程主体结构、现场施工工况、周边环境以及 既有监测设施。巡视检查如发现异常情况，将及时通知建设方以及其他相关单位 5.5.1.基坑围护主体结构现场安全巡视 巡视内容包括： 1）支护结构成型质量，支护体系开裂、变形情况，包括桩顶与冠梁脱开现象， 冠梁开裂范围、宽度与深度； 2）支撑有无较大变形，支撑扭曲及偏斜程度等； 3）止水帷幕有无开裂、渗漏水情况，包括渗漏水量、是否伴有砂土颗粒、发生 位置、发展趋势等； 4）墙后土体有无裂缝、沉陷及滑移； 5）基坑有无涌土、流沙、管涌。 5.5.2.基坑开挖施工安全巡视 巡视内容包括： 1）开挖面地质状况，开挖后暴露的土质与岩土勘察报告有无差异，土层性质 及稳定性，包括土质性质及其变化情况，开挖面土体渗漏水情况及土体塌落情况 168南昌市洪都中医院二期工程基坑支护施工方案 2）基坑开挖分段长度、分层厚度是否与设计要求一致； 3）场地地表水、地下水排放状况是否正常，基坑降水设施是否运转正常，地 下水控制效果，包括抽降水控制效果、变化情形及持续时间。 5.5.3.周边现场安全巡视 1）施工前巡视 在施工影响前对所要巡视的地面做首次巡视。首次巡视的重点是调查地面有 无裂缝、地面隆陷情况。有裂缝的地方做好标识，记录裂缝的位置、形态，用游标 卡尺或裂缝读数显微镜测量并记录裂缝的宽度，并采用拍照的方式对既有裂缝、 地面隆陷等情况进行影像资料存档。 2）日常巡视 安全巡视的内容包括：地面裂缝、地面沉陷、隆起等。对在首次巡视中发现的 既有裂缝测量其宽度并与初始宽度进行现场比较，发现新增地面裂缝或裂缝发展 速率超过预警标准、地面隆陷等异常情况及时通报，并拍照存档。巡视过程中，填 写现场安全巡视表。 5.5.4.监测设施现场巡视检查 对监测设置的现场巡视检查内容主要包括： 1）基准点、监测点完好状态； 2）监测元件的完好及保护情况； 3）有无影响观测工作的障碍物。 发现基准点、监测点被破坏，监测元件有损坏等情况发生时，及时进行增补、 观测，加强对既有监测设施的保护工作。 5.5.5.其它注意事项 1）根据设计要求、监测单位经验或当地经验确定的其他巡视检查内容。 2）巡视检查宜以目测为主，辅以锤、钎、量尺、放大镜等工器具以及摄像、摄 影等设备进行。 3）对自然条件、支护结构、施工工况、周边环境、监测设施等的巡视检查情况 应做好记录。检查记录应及时整理，并与仪器监测数据进行综合分析。 4）工程施工和使用期内，每天均应由专人进行巡视检查。 5）巡视检查如发现异常和危险情况，应及时通知建设方及其他相关单位。 169南昌市洪都中医院二期工程基坑支护施工方案 5.6.成果处理 根据监测后数据处理的结果，结合现场巡查的情况，定期编写简报、周报、月报、总 结报告。 5.6.1.简报 完成监测内容的一次监测后，将各监测项目的观测数据当天填入规定的记录表格， 如遇变化较大的情况，应及时提供给业主、设计、监理及施工单位。 5.6.2.周报 基坑挖土施工开始后，每周提供基坑开挖一周监测阶段报告，具体内容包括一周时 间内所有监测项目的发展情况，变形最大值以及最大值位置。 5.6.3.月报 每月提供监测工作月报，对上一个月的监测过程与情况进行汇报，将监测数据与过 程曲线进行汇总，提供一月内基坑变形发展的月报。每次监测工作结束后，提供监测资料、 简报及处理意见。整理监测资料发现数据有误时，及时改正和补测，当发现测值有明显异 常时，及时通知建设、监理、设计及施工等单位以便采取应急补救措施。 5.6.4.总结报告 基坑监测结束后一个月内提交监测总结报告，其内容包括工程概况、遵循的标准文 件及技术要求、测试目的与内容、测试仪器及测试方法、资料整理及成果分析、结论及建 议等。原始数据经过审核、消除错误和取舍之后，进行计算分析。根据计算结果，绘出各 观测项目观测值与施工工序、施工进度及开挖过程的关系曲线。列出的图表做到格式统 一。观测资料经整理校核后，列出阶段或最终成果表，并绘制有关过程线和关系曲线，在 此基础上，对各观测资料进行综合分析，以说明围护结构支撑体系和建筑物在观测期间 的工作状态与其变化规律和发展趋势，判断其工作状态是否正常或找出问题的原因，并 提出处理措施的建议，供研究解决问题时参考。 170南昌市洪都中医院二期工程基坑支护施工方案 图8-1部分监测报表形式（1） 171南昌市洪都中医院二期工程基坑支护施工方案 图8-2部分监测报表形式（2） 172南昌市洪都中医院二期工程基坑支护施工方案 图8-3部分监测报表形式（3） 173南昌市洪都中医院二期工程基坑支护施工方案 图8-4部分监测报表形式（4） 图8-5部分监测报表形式（5） 174南昌市洪都中医院二期工程基坑支护施工方案 图8-6部分监测报表形式（6） 175南昌市洪都中医院二期工程基坑支护施工方案 5.7.监测实施进度计划 5.7.1.监测项目进度计划 基坑监测工程进度跟基坑施工进程密切相关，我司将合理安排时间开展项目监测工 作。根据我院以往类似工程经验，初步推测本工程施工进度总工期约为600天，监测项目 主要分为现场踏勘与测点埋设阶段、基准网和初值采集阶段、监测测量阶段、数据处理和 成果提交阶段。 表11-1 监测进度表 第一个月 第 第 第 第 第 第 第 第 第 第 第 . 监 项目 二 三 四 五 六 八 九 十 十 十 十 . 测 一 二 三 时间 个 个 个 个 个 个 个 个 个 个 个 . 结 1 2 3 月 月 月 月 月 月 月 月 . 束 月 月 月 0 0 0 现场踏勘 与测点埋 设阶段 基准网和 初值采集 阶段 监测测量 阶段 数据处理 阶段 成果提交 阶段 进度目标控制程序如下： （1）依据技术方案与各阶段现场作业条件，编制详细的作业进度计划，进度计划应 合理体现各项作业在时间、空间上的前后逻辑顺序，充分利用设备与人力资源，确保项目 按质按期完成； 176南昌市洪都中医院二期工程基坑支护施工方案 （2）在项目实施过程中，应对进展过程实施动态控制。动态控制应按照控制程序进 行，各阶段都应有相应的进度控制目标与措施； （3）按照控制程序收集实际作业进度数据，并与计划进度进行对比分析； （4）对实际、计划进度进行对比分析，若出现偏差，找出原因及对项目工期的影响程 度，并相应采取有效的措施，做必要的调整，使项目按既定的进度目标进行； （5）项目完成后，应根据出现的进度偏差、纠正措施进行认真总结，为以后项目进度 计划的编制提供数据支撑及经验教训。 5.7.2.施工进度计划 结合本项目工程体量，及我院以往类似工程经验，初步推测本项目总体进度计划如 下表所示： 177南昌市洪都中医院二期工程基坑支护施工方案 表11-2 本项目总体进度计划表 序号 施工任务 工期 1 基坑支护 180天 2 土方开挖 170天 3 桩基施工 60天 4 底板施工 30天 5 主体建筑施工 150天 6 土方回填 30天 5.7.3.监测次数 表11-3 预估监测工作量统计表 基坑设计开 基坑类别 施工进程 监测天数 监测次数 挖深度 基准点 3次（另计） ≤5 1次2d 70 35 开挖深度 5～10 1次/1d 70 70 （m） ＞10 2次/1d 30 60 一级 ≤7 2次/1d 7 14 7～14 1次/1d 7 7 底板浇筑后 时间（d） 14～28 1次/2d 14 7 ＞28 1次/3d 120 40 暂定总工期（天） 318 合计 318 233 5.7.4.进度目标保证措施 为了确保该工程项目的正常工作，保质保量按要求完成任务，百分之百的兑现合同 条款，我司将采取以下措施： （1）保证本投标书所列项目负责人、现场负责人、专业负责人、测仪器设备及时到达 现场，开展监测工作； （2）确保所投入的测量仪器状态良好、性能先进、精度满足要求，并根据工作需要添 置有关测量仪器设备。投入测量的仪器均进行合格检定； 178南昌市洪都中医院二期工程基坑支护施工方案 （3）在测量工作期间，积极主动深入工地现场，掌握各标段的测量工作情况，提前制 订合理、符合实际的作业方案，与施工单位、监理单位及时沟通联系，齐心协力作好本次 监测工作； （4）当业主要求工期提前时，增派必要的监测人员、仪器设备参加工作，以满足业主 及工程施工的要求。 5.7.5.异常情况下的进度保证 监测中可能出现的异常情况主要包括监测数据差异超限、施工出现明显偏差、控制 点破坏或丢失、沉降变形和其他突发事件等。 （1）施工出现明显偏差：我方进行再次复测，查明偏差程度及偏差原因，并根据实际 情况组织由业主、监测项目部、监理、土建施工单位等参加的专题会议，根据对后续施工 的影响，提出处理措施，必要时对施工及设计方案进行调整，并进行重新监测。 （2）控制点破坏或丢失、沉降变形：在保持网型结构不变的情况下进行局部恢复，当 差异沉降过大而对监测和施工造成影响时，通知业主、监理及时采取措施。 （3）突发事件：根据现场情况，及时进行加密监测，快速而准确地提供突发事件处理 所需要的监测成果，如现场需要，须进行全天24小时连续监测。 5.7.6.监测项目的信息化反馈制度 监测中严格遵守技术人员现场监测制度，保证监测数据的可靠性。对监测的数据整 理后经过计算机绘制图表后当天或隔日提交，当所监测结果数据接近或达到报警值时， 应立即校测，及时分析原因，跟踪加密观测，并及时通报委托方、监理方、设计方和施工 单位，以便共同研究确定防范措施，确保基坑及周围建筑物的安全。当监测工作全部结束 后提交监测总结报告。 179南昌市洪都中医院二期工程基坑支护施工方案 图11-1 信息化反馈流程图 5.8. 监测重难点应对措施 1、加强对西北侧规培楼的现场安全监测及现场安全巡视，西北侧规培楼高约30.1米 距离基坑最近距离仅约为2米，基坑施工时，会引起结构应力重新分布，产生结构变形。 特别是当基坑施工完全展开时，规培楼成为基坑施工区的“孤岛”,如果基坑施工造成 规培楼沉降过大、倾斜甚至结构破坏，可能造成重大不良社会影响，故应重点对规培楼进 行沉降监测。 采取措施：对靠近基坑侧规培楼加密布置沉降监测点，在工程施工关键时刻，加大对 西北侧规培楼监测频率，加大西北侧规培楼裂缝、倾斜等情况的巡视，必要时增加规培楼 四角监测点的水平位移监测，更全面了解规培楼的变形情况。 2、加强对邻近的市政管线的现场安全监测及现场安全巡视，如果工程施工造成污水 管线破裂，不但污染环境而且对工程本身也会造成不安全隐患；若程施工造成压力管线 破裂，易产生爆炸等恶性影响；因此对污水管线、燃气压力管线的监测也是本工程现场安 全监测的重点之一。 180南昌市洪都中医院二期工程基坑支护施工方案 采取措施：首先制定监测实施方案后与周边道路管理单位、地下管线权属单位及时 协调，对所有施工强烈影响区域内的大直径、埋深大的污水管线进行渗漏水情况进行调 查，对其敷设年代、管壁材质、接头位置等详细调查，分析风险位置；其次地下管线中心 部位埋设地下管线管顶沉降点直接测量地下管线的沉降量，测点埋设前必须先做物探工 作，定出目标管线的准确位置及其上方其它的管线情况，严防钻机钻孔时对管线破坏。埋 设现场设专人负责，测点埋设过程中，如果采用钻机成孔，必须严格控制成孔深度，必须 在地下管线管顶上1m停止钻机成孔，改用洛阳铲人工掏土；防止在测点埋设过程中破坏 地下管线在工程强烈影响时期加大现场安全监测和现场安全巡视的频率。 图5.2-1 管线保护程序图 3、加强对水文、地质复杂地段的现场监测及巡视 （1）加强对软弱地层的现场监测及巡视 采取措施：加强地表、道路沉降，建（构）筑物沉降及倾斜的监测，施工关键期或异常 情况时适当加密频率，异常情况时动态调整监测方案并加强监控。 （2）加强对地下水位现场监测及巡视 采取措施：提醒施工单位及时抽排水作业，加强地下水位的监测，确保地下水位变化 处于控制范围内。 4、规范现场监测作业。 181南昌市洪都中医院二期工程基坑支护施工方案 采取措施：在外业作业中,除了采取必要的安全措施确保测量人员、仪器设备的安全 外,还需采取相应的措施,减少外业环境对监测工作的干扰,提高监测数据精度,如必要 时派专人疏导交通、在条件允许的情况下尽量避免在交通繁忙、行人拥挤的时间段进行 观测等。 5、避免交叉作业。 采取措施：及时了解施工现场施工进度及施工作业面，根据施工情况灵活监测，对无 法满足监测条件的监测项目，待现场施工完毕后灵活补测。 6、加强止水帷幕施工质量控制及现场安全巡视 采取措施：施工单位应严格按照图纸进行“四喷四搅”工艺要求施工；隔夜止水帷 幕桩、拐角处应在外围进行补搅；预应力锚索采用二次注浆工艺； 若在施工过程中，坑壁出现渗漏，当渗漏点的水量较小时，施工单位可采用“引流— 修补”的方法；即对渗漏较严重的部位，先在支护结构水平（略向上）打入一根钢管，内 径20～30mm，使其穿透止水帷幕，由此将水从该管引出。将管边支护结构的薄弱处用防水 混凝土或砂浆修补封堵。待修补封堵的防水混凝土或砂浆达到一定强度后，再将钢管出 水口封住。如封住管口后出现第二处渗漏时，按上述方法再进行“引流—修补”加强地 下水位的监测，确保地下水位变化处于控制范围内,此外渗漏易导致地表沉降，可能造成 土体空洞，道路塌陷。 我方监测组应对漏水点做出标记，必要时增加渗漏处坑外地下水位监测点及在渗漏 处两边增加锚索测力监测点，必要时加强监测频率，同时基坑及周边地表加强现场巡视， 在出现开裂、透水、流砂等事故现象前，监测数据能及时反应该处变化异常，同时通知施 工单位做好应对措施。 7、加强恶劣气候情况监控 施工期间如遇暴雨、强风等恶劣气候对工程监测的影响，首先，影响土体及支护结构 的稳定性，富含水的土体稳定性会大大下降，自稳能力差，容易发生水土流失。另外，富 含水的土体压应力大大增加，对支护结构的稳定性会造成一定影响。而暴雨、大雨大风恶 劣气候条件，会影响监测工作的完成及质量。因为高精密的测量仪器需要一定的外界环 境，多变的气象条件会影响仪器精度。采取的措施：恶劣气候期间一方面通过视频监控系 统密切关注施工现场、施工掌子面及周边情况，另一方面加强现场安全巡视；有条件时立 182南昌市洪都中医院二期工程基坑支护施工方案 即进行现场安全监测。 8、加强测点保护 对目标的监测，需要是一个连续的过程，为了保证监测的连续性，需要具有稳定的监 测点。在监测过程中，如果埋设的测点没有做好保护工作，监测点就可能遭到破坏，导致 监测工作无法正常进行。所以，对监测点的保护作为整个监测项目的一个重点。对于支护 结构变形监测项目，测斜管很容易在土建施工过程中遭致破坏，这需要对施工单位提出 严格的要求，采取相应的措施让施工方在施工时尽最大的努力来保护测斜管。 9、基坑周边严禁超载 基坑开挖与支护结构使用期内，基坑周围地面荷载不超过20kPa。基坑围护结构2.0m 范围内严禁堆载，道路路面超载不得超过20kPa，重型机械在坑边作业宜设置专门平台或 深基础，控制基坑周边荷载大小与作用范围。 10、加强监测现场安全管理，配备充足的夜间监测时的照明设备及安全管理人员。施 工单位应事先向周边社区告示夜间施工情况，并加强施工现场安全生产管理、文明施工 管理、夜间施工噪声控制管理，制定夜间施工措施。需夜间施工的，无特殊情况施工必须 在22：00前结束。各班组考虑工期、工程质量等因素，估计当天22：00不能停止作业的班 组，班组长应提前向项目部相关管理人员做好有关工作汇报并得到相关项目领导的批准 对于工期非关键路线的工序，尽量不安排夜间施工。不安排交叉施工的工序同时在夜间 进行。施工现场应尽量减少对附近居民的干扰。 11、针对这一问题,我公司委派具有丰富监测经验的监测技术人员组成监测项目技 术部,负责监测方案及监测细则的制定、监测资料整理与分析。对每一工点都要在充分分 析工程施工进度、监测需求及监测工作量的基础上,仔细研究,制定出针对性强、可操作 性强、科学合理的监测方案及监测细则。 12、现场安全监测、现场安全巡视的互补及互动 监测实施过程中，对于重点监控的基坑围护结构自身及周边环境的沉降及变形监测 应以至少每天一次的现场安全监测为主；对于仪器采集信息困难或无法实现的工程自身 及周边环境的渗漏水、开裂、塌陷、施工进度、开挖面地质等情况，应以至少每天一次的 现场安全巡视为主。 监测工作开展过程中，现场安全监测、现场安全巡视两大监控手段应建立良好的互 动机制。当现场监测情况发现基坑围护结构自身及周边环境变形异常时，需及时通知巡 183南昌市洪都中医院二期工程基坑支护施工方案 视人员尽快进行现场安全巡视；当现场巡视人员发现工程自身结构或周边环境变化异常 时，需及时通知监测人员对对应监测对象进行现场安全监测进行数据检核，必要时，临时 紧密监测点进行监测。 184南昌市洪都中医院二期工程基坑支护施工方案 周边环境平面图 185南昌市洪都中医院二期工程基坑支护施工方案 管线分布平面图 186南昌市洪都中医院二期工程基坑支护施工方案 187南昌市洪都中医院二期工程基坑支护施工方案 基坑支护平面图 188南昌市洪都中医院二期工程基坑支护施工方案 189南昌市洪都中医院二期工程基坑支护施工方案 基坑监测点布置平面图 190南昌市洪都中医院二期工程基坑支护施工方案 191南昌市洪都中医院二期工程基坑支护施工方案 建筑主体监测点布置平面图 192南昌市洪都中医院二期工程基坑支护施工方案 6. 施工安全保证措施 6.1.施工安全文明管理目标 安全管理目标：自工程开工至竣工，杜绝人身死亡事故，轻伤率控制在2‰以下，严 格控制各种习惯性违章。 总体目标是：实现人身死亡事故“零”目标，并在工地范围内杜绝以下七种责任事 故： 重伤及以上事故。重大机械设备损坏事故。重大火灾事故。重大交通事故。重大环境 污染事故和重大垮（坍）塌事故。大面积传染病和集体中毒事故。 采取一切措施，避免施工产生的振动和位移变形对在运机组的安全运行和附近构建 筑物的安全造成影响，杜绝发生在运机组非停事故。 6.2.施工安全保证措施 6.2.1.安全保证体系 建立以项目经理为第一责任人，在项目上成立安全、文明施工工作领导小组，项目经 理担任小组长，项目生产经理、总工程师、商务经理、安全总监、质量总监任副组长，技术 部、工程部、物资部、安全部、机电部、质量部、综合办公室成员任组员，从而形成整个工 程项目施工的安全、文明施工管理体系，安全、文明施工管理体系见下图。 193南昌市洪都中医院二期工程基坑支护施工方案 6.2.2.安全文明施工主要管理人员职责分配 安全、文明施工主要管理人员职责分配表 序号 岗位 主 要 职 责 1．建立项目部的安全、文明施工体系并保证其正常有效地运行。 制定安全、、文明施工的工作规划和安全、文明施工安全生产责任制，组织拟订安 全、文明施工的生产的奖罚办法。 2.建立和不断完善安全、文明施工的生产管理制度。审批劳动保护技术措施计划并 项目 1 组织实施，落实并审批安全措施费用并保证其专款专用。 经理 3.组织安全、文明施工的大检查，并参加由公司组织的各项安全、文明施工检查。 4.对员工进行安全、文明施工及劳动法法制教育，并督促各级职能人员做好本职范 围内的安全、文明施工安全工作。 5.主持现场安全、文明施工事故的调查处理，拟订并落实整改措施。 1.坚持管施工必须高度重视安全、文明施工，以身作则，不违章指挥，积极支持安全 经理和安全员的工作。 2.针对施工任务特点，制定和实施安全、文明施工技术措施。 3.科学合理地安排施工工期和施工工序，最大限度地创造良好的作业环境和作业条 生产 2 件，保护员工身体健康。 经理 4.正确处理生产和安全、文明施工的关系，在确保安全、文明施工的前提下，使施工 连续有序的推进。 5.发生安全、文明施工事故时立即调动各类资源、启动紧急预案，积极支持安全经理 及时组织抢救，协助搞好现场保护及调查处理的工作。 194南昌市洪都中医院二期工程基坑支护施工方案 序号 岗位 主 要 职 责 技术 1.对安全、文明施工技术措施方案进行审核确认。 3 负责 2.编写施工组织设计、特殊及关键过程施工方案，制定安全、文明施工的技术保证措 人 施。 1.负责工程危险源的分析、确定，并制定和策划相应的对策措施及其防范预案。负责 组织对关键和特殊过程以及重大危险源实行旁站式的监督，并制定相应的制度。并负责 其管理制度的切实贯彻执行。 2.参加施工组织设计、特殊及关键过程施工方案和作业设计讨论，并审核确认。配合 技术负责人对安全、文明施工技术措施方案进行审核确认。 3.负责项目安全管理“四级检查制”工作的开展，组织安全日巡检、周检查，参加由 项目经理组织的月度安全、文明施工大检查和由公司组织的季度联合大检查。 安全 4 4.做好安全、文明施工的宣传教育工作，向员工宣传讲解劳动保护的基本知识，提高 员 作业工人的自我保护的安全、文明施工意识和防护能力。 5.坚持每天现场巡视，督促作业人员严格遵守操作规程，严格制止违章指挥和违章 作业，详细填写安全、文明施工安全检查记录。 6.发生重大险情和违章行为，及时报告部门领导，必要时采取令其停工、罚款等手 段，预防安全、文明施工事故发生。 7.发生安全、文明施工事故，立即组织抢救，迅速上报，并保护现场及参加事故调查 处理，在部门和主管领导的主持下制定出预防事故重复发生的整改措施。 6.2.3.安全文明施工管理制度 （1）建立安全文明施工责任制 建立横向到边、纵向到底的项目安全、文明施工责任制。项目经理为安全文明施工安 全第一责任人，项目部设立专职安全员，具体负责项目安全、文明施工管理工作。项目部 各部门直至班组职责明确，落实到人。 （2）建立安全文明施工技术交底制度 1）工程项目开工前，技术负责人向施工管理人员进行安全、文明施工技术交底，并 填写《安全、文明施工安全技术（措施）交底记录》，该交底履行签字确认手续。 2）分部（分项）工程正式作业前，施工生产负责人负责督促施工员向施工生产班组 长、现场安全员进行安全、文明施工措施交底，并填写《安全、文明施工安全技术（措施） 交底记录》，该交底履行签字确认手续。 3）每日施工生产作业前，班组长向组员进行安全、文明施工交底，接受交底人在班 组交底记录本上签字确认交底内容。班前安全交底不能以布置施工生产任务替代。 4）编制分项工程施工方案时，必须编制安全、文明施工安全技术措施并进行交底讨 论。安全、文明施工技术措施必须符合实际且针对性强。 （3）建立安全、文明施工教育制度 1）新入厂职工必须进行三级安全教育和考核，并形成书面记录。未经安全教育或考 195南昌市洪都中医院二期工程基坑支护施工方案 核未通过的不得上岗作业。 2）作业班组进场前，根据本工程特点对其进行安全、文明施工教育并履行签字手续 其内容主要为安全、文明施工生产规章制度、施工现场环境、工程施工特点、事故案例及 本工程中的重要危险源、重要环境因素、控制方案及紧急情况的响应和处理等。 3）注重对施工生产作业人员进行经常性安全、文明施工安全教育，教育要履行签字 手续。部署每周安全计划，不定期的进行总结。 （4）建立安全、文明施工安全检查制度 1）项目部每半月组织一次安全、文明施工联合检查。 2）项目部专职安全员负责日常安全、文明施工检查及重点项目跟综检查。检查做到 全面全员全过程控制，隐患整改率为100%。 3）班组兼职安全员、班组长在施工过程中随时对安全、文明施工措施进行检查，发 现隐患及时整改。 （5）建立安全、文明施工安全奖罚制度 项目部制定安全、文明施工安全奖罚规定，对安全、文明施工生产中成绩突出、事迹 显著的有功人员给予嘉奖；对安全、文明施工不符合要求的责任人、班组进行处罚。 6.2.4.保证安全、文明生产的技术措施 （1）保证安全生产的技术措施 1）安全标志的悬挂与使用 A.项目部根据现场作业条件，按照《安全标志使用导则》GB2894-2008有关规定于作 业危险区域部位悬挂安全警示标牌。 B.施工生产现场应在临边、洞口、通道口、栏杆、重点防火部位及其它危险性较大的 部位悬挂必要的安全警示标牌。 C.安全警示标牌应安排专人负责管理，作业条件变化或标牌损坏时应及时更换。 （2）保证机械使用安全的技术措施 1）施工现场使用的特种设备必须具有有效期内的质量技术监督部门颁发的安全使 用证。操作人员须经培训考核，持有有效的安全操作证及特殊工种操作证。项目部应建立 特种设备及操作人员台帐。 2）项目部应重视在用特种设备的安全使用。在进场前对特种设备进行严格的检查， 检查合格后方可出厂。机管员在现场对在用特种设备的安全作业、维护保养进行定期检 196南昌市洪都中医院二期工程基坑支护施工方案 查并建立台帐。 3）桩机、吊机等大型设备的组装、拆卸应编制专项方案，且必须在空旷地面进行，上 空不得有高压线（桩机顶部距高压线净空距离7m以上）或障碍物，组装、拆卸的过程中应 有专人进行监护。 4）施工场地必须满足承载力的要求，保证桩机行走、施工过程中的安全。 5）非机械人员不得动用机械设备。每套桩机设备必须配备干粉灭火器和安全带。 6）吊机和桩机移位时必须有专人指挥，分工明确，统一信号。 （3）保证临时用电安全技术措施 1）临时用电工程的安装、维护、拆除工作必须由持证电工操作，操作时配备相应的 劳防用品。建立现场用电安全管理技术档案，建立安全用电检查制度。 2）电缆布置时，须搭设支架（支架上固定绝缘子，严禁使用金属裸线作绑线）；电缆 离地0.5m以上，电缆穿越道路时采用地下电缆预埋钢套管，并做好标记。 3）采用接零保护，保护零线应单独敷设，不作他用，接地电阻<4Ω。做好外线的安全 防护。动力、照明线路分路设置。分配电箱与开关箱的距离<30m，设置在干燥、通风、易于 维修处，露天电箱应设固定防雨蓬。 4）每台电器设备应有各自专用的开关箱，必须一机一闸，采用两级漏电保护。分配 电箱与开关箱中的漏电保护器的额定漏电动作电流和额定动作时间应作合理配合，使之 具有分级分段保护的功能。漏电保护器须按产品说明书安装、使用、校核。 5）选购的电动建筑机械、手持电动工具和用电安全装置应符合相应的国家标准、专 业标准和安全技术规程，有产品合格证和使用说明书。建立和执行专人专机负责制。 6）潮湿场所选用防水防尘灯。室外灯具距地大于3m，照明灯具金属外壳须作保护接 零，严禁使用电炉等电加热器，严禁乱拉电线，做好两级漏电保护。 （4）保证消防安全的技术措施 1）要经常对员工进行消防宣传教育，提高全体员工的消防安全意识，达到“四懂” （懂火灾的危险性，懂预防措施，懂扑救方法，懂逃生知识）、“四会”（会使用消防器材， 会处理险肇事故，会报警，会组织逃生）。 2）项目部必须建立消防组织体系，落实责任人，定期开展消防安全活动，并做好消 防安全活动记录。 3）禁止违章动火作业。需动火作业时，按《消防安全管理规定》进行动火管理，实行 197南昌市洪都中医院二期工程基坑支护施工方案 动火审批和监护制度，按规定办理动火证，落实防火安全措施后，方可动火作业。 4）项目部组织有关人员对现场消防的准备工作、实施情况进行自查自纠，并填写 《安全、环保检查记录表》。违反规定按《施工生产现场安全、环境及消防管理违章查处管 理规定》处理。 5）如需运输油料等易燃易爆物品，必须采取相应的搬运措施，并防止混装、遗洒、泄 漏。 6）项目部对采购的物资严格进行验收，按《安全技术说明书》（MSDS）的要求，采取严 格的隔离封闭和防砸、防雨、防火、防晒措施，专人专库保管，配备消防器材，设置禁令和 危险品标识，保持安全距离，并控制存量。 7）根据易燃、易爆、油品及化学危险品的种类和数量，按照有关消防管理规定，现场 配备足够品种和数量的消防、灭火和清理器具。 8）油料、危险化学品发生遗洒和泄漏，现场应立即清理干净，减少对环境的污染。 9）现场使用各类易燃、易爆、油品及化学危险品时要严格按相关规定执行。氧气瓶、 乙炔瓶必须保持5m以上的安全距离，距明火(电焊)须保证10m以上的安全距离。乙炔瓶 严禁倒放，乙炔瓶必须安装回火安装装置。 10）氧气带、乙炔带必须完好无损，发现破皮、漏气现象及时更换。 11）油库房、材料仓库要做好明显的禁火标志,并配备灭火器、黄砂等，由专人负责 维护与管理。 （5）保证员工职业健康的技术措施 1）应给员工配备合格的劳防用品，施工现场从业人员必须正确使用劳动防护用品。 2）有绝缘要求的手套、鞋等，应做好绝缘检查，按规定定期更换。 3）可能有火星、铁屑等杂物飞溅伤害的工种，必须佩戴防冲击护目镜。 4）粉尘浓度较大的作业区域，必须带防尘用具（如防尘口罩、防尘面具等）。 5）高处作业必须正确使用安全带，安全带应使用双肩、双钩安全带。每日作业前认 真检查安全带等劳防用品的完好程度，安全带、安全帽的检查执行“个人使用、集中检查、 谁检查谁负责”的办法，每日上班前由各班班组长负责检查本班组每位员工安全带、安 全帽的配备情况，填写《劳防用品检查记录表》。 6）进入施工现场必须穿戴符合防砸、防刺、防滑等要求的劳保鞋。 7）建立项目部的应急救援预案，如发生员工受伤害事件，应立即启动应急救援预案 198南昌市洪都中医院二期工程基坑支护施工方案 进行救护。 6.2.5.保证文明施工的技术措施 （1）场容场貌的管理 1）施工现场的临时设施、设备布置应按总平面布置图规划布置，并随施工的不同阶 段及时合理调整现场临时布置。 2）建立施工场地排水系统、道路的物流系统。 3）在工地显目处设置“七牌二图”以及安全宣传标语和警告牌。管理人员和施工人 员需佩卡上岗。利用工地简报等形式宣传标准化作业，开展精神文明建设。 4）施工现场、生活区及办公区实行保洁制度，安排专职卫生负责人，分区管理，明确 职责，保持临建设施、施工场地和进入施工区道路的清洁。 5）施工区内道路不得随意挖断、堆放器材、乱停放车辆，如因施工需要断路、断水、 停电，事先征得监理及现场管理人员同意后实施，并限期恢复。 6）现场出口设置车辆冲洗装置，保证车辆进入市政道路的清洁。 7）现场施工的桩坑、桩洞采用土及时进行回填密实。 8）施工现场道路保持畅通，做到平整、无积水。 （2）现场材料堆放的管理 1）施工现场材料必须堆放整齐，生活设施清洁，周边环境要美化、文明。 2）管桩、水泥、混凝土等材料根据工程进度分批分期入场，随到随用随清理，各种材 料运到现场按场布图分类集中堆放整齐，分别插挂标牌。 3）在合适的位置布置加工场和仓库等。做到材料分类插挂牌，标识记载齐全、正确， 牌、物、帐三者相符。 （3）现场卫生保洁管理 1）必须严格执行国家与地方政府的环境保护政策、法律、法规。 2）必须与甲方签订安全生产和治安消防协议书、文明施工协议书。 3）现场卫生保洁管理纳入总体规划，落实卫生专职管理人员和保洁人员，落实门前 卫生责任制。 4）施工现场须设茶水亭和茶水桶，做到有水加盖，有消毒设备。 5）工地设置厕所，落实专人管理、清运，保持清洁无害。 6）工地设置临时医疗点，配备必备的药品。 199南昌市洪都中医院二期工程基坑支护施工方案 7）落实专人负责施工现场的环境保洁，协调好市容监察等部门有关工作，不因施工 而影响市容环境卫生。尤其是现场以外道路的保洁要做好，不能污染路面。 8）现场垃圾须随时处理、外运，处理以前，应对垃圾集中加以遮挡。完工后，临时道 路施工用的建筑垃圾也必须清除外运。 9）施工现场必须严格按规定控制噪音、扬尘、积水等，并采取防污染、防泥浆外溢的 措施。 （4）现场治安保卫及交通管理 1）加强工地治安综合治理，做到目标管理、制度落实、责任到人。 2）项目经理为项目部的第一责任人，负责本项目的综合治理工作。项目部设专人具 体负责工地综合治理工作。对项目管理人员定期进行法制教育，将违法犯罪率控制为零。 3）对施工现场的人员建立档案卡片，加强班组建设，有“三上岗一讲评”的安全记 录，有良好的班容班貌。现场施工人员均佩戴胸卡，按一定规则统一编号。 4）与辖区的派出所建立联防联动机制。项目部成立安保小组，与派出所一起做好防 盗、防抢的应急工作。按当地管辖派出所规定，做好外来人员的暂住证办理工作并建立台 帐。 5）在工地主出入口设置门卫，24小时轮班。守卫人员要佩戴执勤标志。 6）实行凭证出入登记制度。所有施工人员进场前必须经过项目部安全培训合格，由 项目部统一发放出入证。没有出入证及项目部签发的证明，任何人不准随便进出施工现 场。 7）由于本工程处于人流、车辆集中区域，在施工期间，工程车辆进出频繁，为防止由 于本工程的车辆进出导致交通拥堵，在施工期间，大门前派专人负责进出车辆的指挥，疏 导交通，并在出入口周围附近道路设立引导标志，确保厂区外道路畅通。 8）开工前做好临时便道，临时施工便道外侧设置排水沟。对损坏的临时便道和派水 沟及时进行修复，确保场地及道路不积水，保证现场道路运输畅通。 （5）现场废水、废气的处置措施 1）根据施工现场排放废水的水质情况，采用以明沟、集水池为主的临时三级排放系 统。一级排放系统：生活用水(办公区洗手池)较清洁，可直接排入区域管沟，主要布置在 办公区。二级排放系统：以排放雨水为主，水中含泥量较少，可直接排入区域管沟，但必 须在出口端设置集水井，拦截水中垃圾。三级排放系统：排放含泥量较多的水应流入沉淀 200南昌市洪都中医院二期工程基坑支护施工方案 池内，必须经过二次沉淀处理后排入区域管沟，严禁直接排入区域管沟。 2）按照文明施工要求对施工现场作业区、办公区进行分隔。 3）加强建筑材料的存放管理，采取防尘抑尘措施。 4）运输车辆进出的主干道应定期洒水清扫，保持车辆进出口路面清洁，以减少由于 车辆行驶引起的地面扬尘污染。施工现场的建筑垃圾、工程渣土临时堆场四周设置1m以 上的遮挡围栏，并有防尘、灭蝇和防污水外流等防污染措施。 5）车辆在离开施工作业场地前，应对车辆的轮胎、车厢、车身进行全面清洗，防止泥 浆在车辆行驶过程中污染外界道路及空气。装有渣土的车辆，车厢应用覆盖封闭起来，以 避免运输过程中的扬撒。 6）加强对施工机械、运输车辆的维修保养，禁止以柴油为燃料的施工机械超负荷工 作，减少烟度和颗粒物排放。加强运输管理，避免可能引起的货物运输过程中的散落、破 损现象。 201南昌市洪都中医院二期工程基坑支护施工方案 6.3.周边环境及地下管线保护方案 1.1.1.周边环境保护 全面运行ISO14000环境保护体系 环境问题日益受到全社会的普遍关注。为了适应当今社会的潮流，实现社会经济的 可持续化健康发展，在本工程施工的全过程中，我们将全面运行ISO14000环境保护体系 标准，系统地采用和实施一系列环境保护管理手段，以期得到最优化的结果。 6.3.1.环境保护方针 环境保护方针： 生产目的：优化城市环境； 施工组织：考虑环境保护； 施工过程：控制环境污染； 竣工交付：满足环境要求。 6.3.2.环境保护措施 1)生活污水必须经过沉淀池充分沉淀后，达标后方可排入城市下水道； 2)尽量选择低噪音的施工设备，控制施工噪声； 3)车辆进出工地，作好保洁和冲洗工作； 4)施工道路安排洒水车，防止扬尘污染； 5)施工过程中保护周围管线和构筑物的安全及正常使用。 6.3.3.周边设施、构筑物保护 对于施工场地周边设施、构筑物，应在施工时采取以下保护措施： （1）施工前，对需要保护的设施各设置若干监测标志并编号，通过监理复核后交监 理一份书面资料备案。 （2）从整个施工过程到竣工结束，须每天复测一次监测点，最后按要求整理资料成 册。 1）处在降水坡度线范围内的构筑物必须加强观察或尽量不采用降水措施。必须降水 的采取相应的加固措施进行加固保护。 2）对特别危险的构筑物，施工前后必须拍摄影像等资料。 3）对于不需要搬迁的构筑物，采取设置沉降观测点与开挖防震沟等措施。 4）在施工期间进行连续沉降观测，频率为每周二次，需要时适当加密，如发现特殊 情况及时停止施工，在查明原因及采取措施后才能继续施工。 202南昌市洪都中医院二期工程基坑支护施工方案 6.3.4.地下管线保护 6.3.4.1.地下管线保护的管理措施 1)成立周边建(构)物及管线保护领导小组，由项目经理任组长，明确各部门的职责， 建立管线保护的管理制度和工作程序。管线保护的控制程序见下图。 2)在工程开工前进一步探清施工区域内各种公用管线的分布情况(包括标高、埋深、 走向、规格、容量、用途、性质、完好程度等)，必要时可采用开挖样洞或采用物探技术进 行调查，请地下管线的管理单位监护人员到现场进行交底，查明管线的确切位置，做好记 录，并填写市政局的《公用管线施工配合业务联系单》，向有关管线单位提出监护的书面 申请，办妥《地下管线监护交底卡》。 3)在编制施工组织设计时，把保护公用管线作为主要内容之一，对于重点保护 的或 保护有难度的公用管线，制定针对性的更为详细的技术措施进行保护，并将保护措施报 管线监护单位和监理工程师批准。同时画出施工区内、外地下管线的分布示意图并挂在 墙上。 4)工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工 技术负责人、工地主管、班组长直至每一位操作工人作层层安全交底，填写《管线交底 卡》，并建立“保护公用事业管线责任制”，明确各级人员的责任。 5)工程实施前，对受保护公用管线设置沉降观测点，定期观测管线的沉降量，及时向 建设单位和有关管线管理单位提供观测点布置图与沉降观测资料。 6)在施工过程中，要组织专业队伍负责保护地下管线的监控工作，定期对管道地基 203南昌市洪都中医院二期工程基坑支护施工方案 沉降观测点进行观测，及时画出管道地基的最大沉降量、不均匀沉降曲线以及相邻沉降 (约5m)的沉降坡度差△i，当△i接近控制指标时，即进行跟踪注浆，以控制沉降量及曲 率不超过管道所允许的数值。 7)在煤气管道区域施工前，事先按动火作业审批制度提出“动用明火报告”，办妥 审批手续，并落实消防设备，否则不准施工。 8)在施工前应和管线主管单位现场落实位置，以明洞形式开挖或进行物探，确保管 线位置勘查正确，没有遗漏。发现的管线应根据距离的远近和施工方法来决定保护方法， 施工中加强监测，布置监测点，随着工程的进展进行跟踪监测，确保施工安全，发现有沉 降、位移等不良现象，需及时采用有效措施——如隔断、吊固、压密注浆加固和基础托换 等法保护。 9) 对上水管、煤气管、电力电缆、通讯电缆及光缆等管线进行重点保护。 10) 各级管线保护负责人应深入施工现场监护地下管线，督促(指挥)操作人员遵守 操作规程，制止违章操作、违章指挥和违章施工。 11) 施工过程中对可能发生意外情况的地下管线，事先制订应急预案，配备好抢修 器材，以便在管线出现险兆时及时抢修，做到防患于未然。 12) 一旦发生管线损坏事故，在24小时内报上级部门和甲方，特殊管线立即上报， 并立即通知管线单位进行抢修，同时积极组织力量协助抢修。 6.3.4.2.地下管线保护的技术措施 施工前进行结构受力计算，保证桁架的强度和刚度满足管线的受力和变形要求；悬 吊管线周围用吊篮保护，并悬挂“严禁碰撞”的安全标志；基坑开挖及结构施工过程中 严禁吊车吊装物件由悬吊管线上方经过；管线上设观测点，进行沉降监测，检查连接点状 况，定期进行维修和调整。管线悬吊保护见下图。对于纵向整体刚度较差的管线，则事先 采用整根钢管(或适宜管材)置换后再进行悬吊保护。 204南昌市洪都中医院二期工程基坑支护施工方案 贝蕾梁 贝蕾梁 1 钢吊杆 钢吊杆 管道 管道 1 围护桩 主体基坑 1-1剖面 悬吊保护示意图 施工过程中，对周围管线进行全方位、全天候的监测。 205南昌市洪都中医院二期工程基坑支护施工方案 6.4. 雨季施工组织方案 1.1.1.组织准备 为使工程顺利进行，不耽误工期，及时收集气象信息，搞好雨季施工及生产防护，做 到科学、合理的安排和组织施工生产，项目经理部应成立雨季施工领导小组，在雨季、汛 期，各施工队在项目经理部统一领导下，组成应急突击队，明确责任，落实到人；坚持值 班制度，遇到险情及时组织力量抢修。 6.4.1.应急物资准备 在雨季来临前，做好雨季施工的应急救援物资的准备，雨季应急救援物资如下表： 雨季主要应急救援物资表 序号 材料名称 单位 数量 备注 1 水泵 台 10 2 水带 米 400 3 铁锹 把 10 4 防水雨布 ㎡ 100 5 节能手电 把 10 6 塑料雨衣 件 30 7 挖机 台 1 8 对讲机 台 10 9 医药箱 个 2 10 担架 个 2 6.4.2.场地准备 6.4.2.1.施工场地要求 施工前，对施工场地进行清理，清除高空、地下和地上的障碍物，场地应平实，坡度 不大于1%。 6.4.2.2.施工道路要求 临时道路一般宽6米，采用商砼浇筑，厚度25cm，部分临时性道路，采用铺设路基板 或者钢板的形式。雨季指定专人负责维修路面，对路面不平或积水处应及时修好，满足材 料、设备运输车辆的通行。 6.4.2.3.排水系统的设置 沿施工区域四周及临时道路两旁开挖排水沟，排水沟深0.8米，宽0.5米，沿着排水 沟方向每50米设置一个集水井，集水井深1.0米，宽0.8米。每个集水井放置一台水泵。 施工场地及周围应保持排水通畅，以保证雨后能在较短的时间排出积水。 206南昌市洪都中医院二期工程基坑支护施工方案 6.4.3.质量保证措施 1)垂直度、标高观测时每台测量仪器配备雨伞，使人员和仪器不受雨水影响，防止影 响观测质量。标高观测时采用两台水平仪在不同方向进行校核。 2)为减少测量控制点受雨水浸泡带来位移影响，要不定期的进行检查、校核。 6.4.4.安全保证措施 1）雨季施工前，检查漏电接地保护装置是否应灵敏有效，检查线路、移动配电箱及 施工机具绝缘防水线的绝缘情况。 2）现场所有的机电设备提前搭设好防雨棚，不定期的检查机电设备的防雨、防漏电、 防雷击等项措施，管好、用好施工现场机电设备。检查现场各种机具、设备，避免下雨时 受淹。 3）加强用电安全巡视，检查每台机器、设备（吊车、桩机）的防雷接地、接零是否正常， 检查线路是否完好，若不符合要求，及时整改。 4）雨季施工钢筋笼堆放场地应坚实、平整，排水条件良好，并应采取可靠的防滚、防 滑措施。 5)雨天施工时，要注意对吊具、捆桩绳、设备的经常性检查，变形过大、或有损坏要 及时进行更换，防止滑脱。 6)现场电气设备要有可靠接地措施，对电焊机把线、电缆线、胶皮线应检查是否老化、 破损、不合格的胶线应调换和修理，防止漏电事故发生。 7)现场机具、设备等应进行检查和修理，防止漏雨、漏电和其它不安全因素的存在。 8)对各种机电设备，临时线路，等进行巡视检查，如发生下沉、漏电等迹象，应立即 停工处理。 9)电焊工在潮湿部位焊接作业时，穿戴好劳防用品，焊接区域加垫绝缘板，并设监护 人。 10)雨天桩机、吊车下部铺设钢板或路基箱，在起吊钢筋笼、移位过程中，支垫要平 稳、坚实，设立监护人进行监护，防止桩机、吊车的倾覆。 11)遇有雷雨或6级以上大风恶劣气候时停止吊装及露天作业，做好桩机、吊车、集 装箱等的防雷接地。 12)雨季应设专人负责，及时疏浚排水系统，确保施工现场排水畅通 。 207南昌市洪都中医院二期工程基坑支护施工方案 6.5.夜间施工组织方案 为了满足甲方进度要求及加强施工现场安全生产管理、文明施工管理、夜间施工噪 声控制管理 ，根据环保管理条例，结合本工程实际情况，特制定夜间施工措施。 合理摆放夜间施工标志标牌，督促安排专职人员负责看管，发现安全隐患及时要求 整改，并对责任人进行批评教育，提高安全生产意识，强化夜间施工现场安全管理，维护 安全稳定。 6.5.1.夜间安全生产管理措施 6.5.1.1.施工前管理措施 序号 管理措施 项目部应根据施工进度安排无法避免需在夜间施工的，提前向有关部门申报夜间施工的有 1 关手续。 2 做好周边社区群众的工作，并报工地所在的区有关部门备案。 及时上报项目部经理室审批，经项目部审批后方可进行夜间施工。审批内容：作业部位及内 3 容、作业人数、照明安排申请作业时间、值班负责人、职工安全技术交底情况等。 4 在各项工序或作业区的结合部位必须设置有明显的夜间发光标志。 根据工程进度要求，需夜间施工的，无特殊情况施工必须在22：00前结束。 各班组考虑工 5 期、工程质量等因素，估计当天22：00不能停止作业的班组，班组长应提前向项目部相关管 理人员做好有关工作汇报并得到相关项目领导的批准。 对于工期非关键路线的工序，尽量不安排夜间施工。不安排交叉施工的工序同时在夜间进 6 行。 7 严禁盲目施工，不准安排由老体弱、带病、疲劳及一切不适合夜间作业的工人进行施工。 6.5.1.2.施工中管理措施 序号 管理内容 管理措施 本工程采用镝灯作为主要照明灯具，固定布置在场地或楼层适当位置，保证 整个施工现场均有较好的照明； 1 照明方式 采用碘钨灯作为临时可移动照明灯具，用于重要施工部位，采用白炽灯作为 通道的照明，作为对固定式照明的补充。 2 现场值班 夜间施工相关施工管理人员、安全员、质检员必须到位。 3 现场巡查 建立质安主管人员巡查制度。 208南昌市洪都中医院二期工程基坑支护施工方案 6.5.2.夜间文明施工管理措施 6.5.2.1.施工前管理措施 序号 施工前管理 1 事先向周边社区告示夜间施工情况。 2 对施工作业人员进行日、夜班分班。 3 适当缩短夜间作业班组的作业时间。 4 制定减少人为噪声的控制措施。 5 制定减少机械噪声的控制措施。 6 制定扬尘控制措施。 6.5.2.2.施工中管理措施 序号 施工中管理 1 不得将强光照明灯直接照射周边社区居民窗户。 2 安排夜间作业人员适当的休息时间，如超过规定作业时间提供夜餐。 3 减轻夜间作业人员的劳动强度。 4 施工中严格遵守相关夜间施工减少人为噪声的控制措施。 施工中严格遵守相关夜间施工减少机械噪声的控制措施，尽量减少施工机械噪音干扰， 5 如：对相关夜间施工采取封闭措施，避免夜间施工扰民现象发生。 装运松散物料的车辆，应加以覆盖(盖上苫布)，并确保装车高度满足运输要求不遗洒； 在施工现场的出口处，设车轮冲洗池，确保车辆出场前清洗掉车轮上的泥土；设专人及 6 时清扫车辆运输过程中遗洒至现场的及周围市政道路上的物料；现场配备洒水设施，在 场地四周设置喷水装置，安排专人组织定时洒水降尘。 6.5.3.夜间施工噪声控制措施 6.5.3.1.人为噪声的控制措施 序号 控制内容 1 通过统筹安排，合理计划，最大限度地减少深夜高噪音施工的时间和次数。 2 教育工人在砼振捣时不得用振动器长时间振动钢筋。 4 砼施工采用商品砼，可降低砼搅拌而产生的噪声。 5 车辆进出现场，专人指挥，减少或不鸣笛。 209南昌市洪都中医院二期工程基坑支护施工方案 6 在某些特殊时期内，如高考前夕，现场不安排施工。 6.5.3.2.机械噪声的降噪 序号 控制内容 牵扯到产生强噪声的成品，半成品加工、制作作业、现场加工制作产生的噪声应尽量 1 放在工厂或白天完成。 2 尽量选用低噪声或有消声降噪设备的施工机械。 施工现场的强噪声机械(如：搅拌机、电锯、电刨，砂轮机等)设置封闭的机械棚，以减 3 少强噪声的扩散。 6.5.3.3.加强施工现场的噪声监测 加强施工现场环境噪声的监测，采用专人管理的原则，根据测量结果凡超过《施工场 界噪声限值》标准的，及时对施工现场噪声超标的有关因素进行调整，达到施工噪声不扰 民的目的。 210南昌市洪都中医院二期工程基坑支护施工方案 7. 施工管理及作业人员配备和分工 7.1.组织架构 岗位职责如下表： 管理岗位/部门 岗位职责 1、代表公司负责重大事项决策。 公司领导小组 2、负责协调公司总部生产资源和总部对现场服务的支持工作。 对项目各重大施工方案的制定献计献策，对施工中的要点、难点进行全方位 专家顾问组 把关。 1、代表项目经理部，作为项目与业主、监理单位、相关政府部门的主要联系 人。 2、全面协调工程内所有分包的现场管理工作。 项目经理 3、负责制定现场平面各阶段规划、场内外资源调配。 4、负责制定项目质量目标、进度目标、安全文明施工目标和创优目标的策 划、组织、管理与落实。 5、组织、管理、领导项目经理部的全面工作，建立健全工程项目的各项管理 211南昌市洪都中医院二期工程基坑支护施工方案 管理岗位/部门 岗位职责 制度，严格认真履行与业主的合同责任、权力和义务。 6、是本工程质量、进度、安全、文明施工的第一责任人。 7、负责协调公司总部生产资源和总部对现场服务的支持工作。 8、负责组织项目施工进度计划的编制和实施工作。 9、负责做好与业主、设计单位、监理单位和各分包单位的协调工作。 1、组织编制项目施工组织设计、技术方案、专项方案、技术措施和工序设 计。 2、领导做好施工详图设计工作，全面负责整个项目的施工深化详图设计协 调的相关工作。 3、主持图纸内部会审、施工组织设计交底及重点技术措施交底。 4、负责项目的技术协调工作。 总工 5、负责项目与材料设备选型的相关工作。 6、领导工程材料鉴定、测量复核及工程资料的管理工作。 7、负责与业主、设计单位、监理单位之间的技术和设计联系。 8、负责项目质量保证体系的运行管理工作。 9、负责项目设计管理工作。 1、具体负责项目施工生产的技术、质量、安全、进度的组织、控制和管理工 作，主管工程部的工作。 2、制定总工期控制进度计划，年、季、月进度计划，并对执行情况进行监督 与检查。 生产经理 3、主抓施工管理工作，做好生产要素的综合平衡工作，以确保工期如期实 现。 4、严格执行项目质量计划及质量验收程序，保证施工质量及项目质量目标 的实现。 1、负责项目安全管理工作，确保安全责任在项目管理各方面得到贯彻、落 实，确保项目总体安全目标和阶段目标的实现。 2、主持编制安全生产方案、安全事故、应急预案，并监督各项方案的落实情 况。 安全总监 3、主持对分包安全管理体系及安全工作管理进行培训辅导，实施过程监控 与考核。 4、组织与业主、设计单位、监理单位、分包商和政府安全生产监督机构积极 沟通协调，落实各项安全生产方案。 5、监督项目安全教育培训、安全检查、安全投入的实施情况。 1、负责领导项目商务经营管理全面工作，主管项目商务部、物资部、财 务部工作。 商务经理 2、具体领导项目各类经济合同的起草、确定、评审。 3、负责项目经营报价、进度款结算及工程结算，负责编制对业主的请 款单。 212南昌市洪都中医院二期工程基坑支护施工方案 管理岗位/部门 岗位职责 4、负责施工单位、材料供应商的报价审核。 5、负责项目的成本管理工作。 6、负责组织编制和办理工程款结算等工作。 1、协助项目总工进行项目工程施工质量管理并对工程施工中出现的质量事 故负责，确保工程质量在项目管理各方面得到贯彻、落实，确保项目总体质 量目标的实现。 2、组织建立质量管理体系，确保质量体系的有效运行。 3、指导质量人员开展工作，并督促对工序质量、分项、分部、单位工程进行 质量主管 自检，并组织抽检。 4、对隐蔽工程和工程关键部位组织质检人员进行专项自检，参加工程监理 部、项目经理部对工程质量的评定，参加业主的工程验收。 5、组织对项目工程质量问题调查分析，定期收集质量信息，预测质量事故， 提出预防措施。 6、协助总工对自检不合格的地方提出切实有效的补救措施。 1、负责项目施工生产的管理、协调与过程质量管理工作。 2、执行项目施工组织设计、施工方案和有关质量控制计划、制度，并及时反 工程管理部 馈质量信息。 3、组织责任师对工程质量进行检查控制。 4、组织分包单位做好工序、分项工程的检查验收工作。 1、负责工程质量检查与监督工作，监督和指导分包单位质量体系的有效运 行，根据需要召开质量会议，定期组织分包单位管理人员进行规范和标准的 学习。 2、编制项目《过程管理计划》，增加施工预控能力和过程中的检查。 3、负责质量问题的调查和分析，根据处理方案监督和指导工程管理部进行 质量管理部 质量整改工作。 4、具体负责项目质量检查验证与监督工作，协调好与监理单位的关系，为 工程顺利报验创造条件。 5、负责组织现场试验及抽样试验工作。 6、组织与业主、设计单位、监理单位、分包商和政府质量监督机构积极沟通 协调，落实各项质量控制方案。 1、负责员工的入场教育、监督、考核工作，周安全会的组织者。2、负责施工 过程的安全防护措施、防护用品的检查、整改。 3、现场消防设施的管理与检查，消防培训，消防演习的组织。 安全管理部 4、组织劳动力进场前的入场教育、安全培训、过程培训，落实实名制管理等 工作，保证劳动力质量符合施工现场需要和建筑行业规范。 5、贯彻落实各种国家安全规范规程、标准以及各级各类安全技术管理规定 和制度。 1、编写施工组织设计、施工技术方案及技术措施，明确各施工分项的施工 技术部 质量标准，监督技术方案的执行情况，并组织对施组、方案的交底。 213南昌市洪都中医院二期工程基坑支护施工方案 管理岗位/部门 岗位职责 2、负责组织施工技术保证资料的汇总及管理。 3、工艺、技术准备；施工技术审核管理；项目专项技术措施管理，纠正和预 防措施；审定材料送审计划和需用计划，组织材料送审。 4、对本工程所使用的新技术、新工艺、新材料、新设备与研究成果推广应 用。 5、负责组织计量器具的台帐管理，进行标识、审核。 6、项目工程资料的整理归档及备案。 1、负责进场物资的报验及在使用过程中的监督工作。 2、负责进场物资库存情况，制定物资管理办法，做好各类物资的标识。 物资设备部 3、协助公司物资部对进场材料的构配件的检查、验收及保护。 4、监督各分包单位进场材料的验证、复试，并记录存档。 5、负责对项目主要材料进场时间、进场计划的安排。 1、负责合同范围内的分包采购合同。 2、熟悉合同中用户对产品的质量要求，并传达至项目相关职能部门。 商务部 3、将合约中对建设单位的质量承诺贯彻到与分承包方的合约中，配合项目 相关部门对违反施工质量要求的单位进行经济制裁。 4、负责项目总体的成本管理，分项成本分析、月季成本分析。 7.2.专职安全生产管理人员 本工程总包单位配备3名安全员，支护单位和土方单位各配备2名安全管理人员， 专职安全人员均有安全员C证。 7.3.特种作业人员 为确保工程安全生产和进度需要，结合本工程的特点和工程量，拟配备的特种 作业人员数量见下表： 序号 工种 人数 备注 1 电工 3 2 焊工 3 3 架子工 4 4 桩基操作工 4 具体特种操作人员证件及名单在施工前进行申报 214南昌市洪都中医院二期工程基坑支护施工方案 7.4.其他作业人员 序 号 工 种 数 量 备 注 1 管理人员 10 5 机修工 6 6 钻机工 4 7 钢筋工 15 8 喷锚工 12 9 木 工 10 10 挖机司机 4 11 自卸车司机 30 12 砼 工 8 13 测量工 2 14 普 工 10 15 保 卫 4 合 计 115 215南昌市洪都中医院二期工程基坑支护施工方案 8. 验收要求 1.1.施工质量管理目标 工程质量一次性验收合格，满足“省优”工程标准 8.1.1.施工质量保证措施 8.1.1.1.质量保证体系 8.1.1.2.项目主要成员质量管理职责 （1）项目经理 1）主持策划项目组织机构，协调、安排项目部各类生产要素，保证提供项目部管理 体系运行所需的资源；策划项目质量保证体系的建立、完善和项目质量持续改进。 2）主持确立项目质量方针和质量目标。制定规章制度，明确部门质量管理职责，并 组织考核，保证目标实现。 3）确保依据项目质量管理程序进行施工和过程控制。 4）组织竣工验收，安排、组织移交事宜。 216南昌市洪都中医院二期工程基坑支护施工方案 5）按项目质量保证体系要求确立培训方针，监督落实。 （2）生产经理 1）协助项目经理主持日常管理工作。 2）负责质量体系采购和需方提供产品控制相关工作。 3）协助项目经理，具体负责施工控制工作。 4）落实对项目竣工验收前产品保护和移交后服务工作。 5）协助落实组织竣工验收手续，并安排组织移交事宜。 （3）项目工程师 1）在项目经理领导下，全面主持项目技术管理和质量管理工作； 2）组织贯彻落实国家、行业的有关工程技术与质量等法律法规、标准规范； 3）参加施工方案的讨论和审定，负责施工方案和工艺标准的确定。 4）主持项目施工组织设计的编制。 5）组织编制、审核、落实项目质量保证计划； 6）负责项目工程质量管理，监督、组织项目质量检查工作，落实不合格品整改工作。 7）协助项目施工设备和设施的选用，保证项目质量能力的最大发挥。 8）按项目施工要求，编制项目技术标准、验收规范目录，保证有效性，确保工程符合 规范要求。 9）负责项目质量记录按质量计划要求实施。 10）制定水泥、水泥土试块、砼试块、钢筋原材料等检测试计划，并组织落实。 11）负责统计技术在项目的应用，包括统计技术的确定和实施 12）主持项目重大技术问题的攻关，组织QC小组活动，包括选题和活动按PDCA循环 展开。 8.1.2.项目部质量管理制度 （1）图纸会审，设计交底制度 1）我方在收到设计图纸后，组织各部门有关人员认真学习图纸领会设计意图，负责 将图纸中的疑点与问题汇总后，与甲方联系，约定设计交底日期。 2）设计交底会议纪要与其它文件具有同等效力。 （2）设计变更，技术核定制度 1）设计方要求修改图纸时，应予以积级配合。 217南昌市洪都中医院二期工程基坑支护施工方案 2）在施工时，发现图纸有错误时，及时将信息反馈给甲方、设计单位。 （3）施工组织设计编制、审批、执行制度 1）编制施工技术方案、工程计划进度表、材料设备分析、工料分析，最终装订成册。 2）施工组织设计送交主任工程师审核、签证，然后经总工程师审批，总工程师审批 签证的施工组织设计最终报甲方审批认可，作为指导现场施工的依据。 3）实际施工中严格按照编制的施工组织设计执行，不得擅自修改，若必须进行技术 调整，必须重新编制修改方案审批，程序同上。 （4）工程技术资料管理制度 1）在施工过程中及时收集的原始记录和资料，按建设工程有关规定，制定各类分册 统一表格填写汇总。 2）每天记录好施工时发生的工作量、人工、机械使用、施工部位、材料设备进出场、 质量问题、产生原因及天气情况等内容。 3）竣工前到有关部门咨询并及时请档案专职人员对竣工资料进行检查。 4.其它施工质量管理措施 1）项目部质量管理员具有不受项目干扰、独立行使质量监督职权的权力。 2）分项工程质量评定是分项工程转序的重要依据，凡达不到质量评定标准和质量计 划评定目标的分项不得转入下一道工序的施工。 3）分项工程质量评定执行国家现行质量检验评定标准，由分项施工负责人评定，专 职质量管理员核定，评定资料真实、准确、清晰。 4）项目工程师每旬组织一次质量综合检查，由各相关科室和班组负责人参与，按质 量计划，并对照评定标准和验收规范，对各分项工程的质量状况作出评价，并有详细的书 面记录。 5）检查中发现不合格时，应开具质量整改通知单，其中轻微不合格应要求班组立即 纠正，一般不合格及以上的按《不合格品的控制》规定执行。 6）对工程质量有较大影响的工程或工序应严格控制，并设置工序管理点，包括：关 键部位的分项工程；对下道工序质量有较大影响的工序；质量不稳定的工序。 8.2.验收标准 验收依据主要有 218南昌市洪都中医院二期工程基坑支护施工方案 （1）章节1中涉及的法律法规文件 （2）设计图纸和变更 （3）地勘报告 （4）专项施工方案和安全技术交底 （5）材料出厂合格证和质量检验报告 （6）施工记录和质量检查记录 8.3.验收程序 219南昌市洪都中医院二期工程基坑支护施工方案 8.4.验收内容 220南昌市洪都中医院二期工程基坑支护施工方案 221南昌市洪都中医院二期工程基坑支护施工方案 8.5.验收人员 8.5.1.过程检验批验收： 检验批由专业监理工程师组织施工单位项目专业质量检查员、专业工长等进行验收 8.5.2.分项工程验收 分项工程由专业监理工程师组织施工单位项目专业技术负责人等进行验收。 8.5.3.基坑支护竣工验收 （1）总承包单位和分包单位技术负责人或授权委派的专业技术人员、项目负责人、 项目技术负责人、专项施工方案编制人员、项目专职安全生产管理人员及相关人员； （2）监理单位项目总监理工程师及专业监理工程师； （3）有关勘察、设计和监测单位项目技术负责人。 222南昌市洪都中医院二期工程基坑支护施工方案 9. 应急预案 1.1.安全事故应急救援组织机构及职责 工程项目部成立重大事故应急救援“指挥领导小组”，由项目经理、项目副经理、技 术负责人、生产、安全、设备、保卫等负责人组成，下设应急救援专业小组。应急救援专业 小组设在安质室，日常工作由安质室兼管负责。发生较大事故时，专业小组迅速到达指定 岗位，因特殊情况不能到岗的，按指挥机构组成名单排序递补。以专业小组为基础，成立 重大事故应急救援指挥部，以项目经理为总指挥，项目副经理和技术负责人为副指挥，负 责事故的应急救援工作的组织指挥。 9.1.1.应急组织机构 此预案人力由总指挥组、现场抢救组、医疗救护组，后勤组、保安组等组织机构 组成。组织机构成员及职责如下： 223南昌市洪都中医院二期工程基坑支护施工方案 小组名称 岗位 人员名称 联系方式 职责 总指挥长 高杨 13874971967 负责对现场突发险情的全面指挥协调，人 总指挥组 力、物力、资金的统一调动。 副指挥长 邓军 18874235999 发生险情后，负责组织、安排现场抢险人 组长 刘顺亮 18569461182 员进行抢险。 发生险情后，负责配合组长组织、安排各 现场抢救组 副组长 徐建荣 班组长进行抢险。 13404209129 朱威、任亮 组员 负责协助疏散抢救各班组施工作业人员 及各班组长 对抢救的伤员，视情况采取急救处置措 组长 周义 15106252764 施，尽快送医院抢救 医疗救治组 朱丽、樊佳 组员 敏、朱宇、罗 13687374890 负责现场受伤人员的救护工作。 灿 负责交通车辆调配，紧急救援手质征集及 组长 杨茜 17786538173 人员的餐饮供应 后勤服务组 谢涛、尹思 负责对抢险物资的保管，确保发现险情时 组员 17863349451 怡、唐纪龙 物资及时供给、发放。 组长 李陶 负责工地的安全、保卫，支持其他抢救组 保安组 13807497712 的工作，保护现场 组员 保安 组长 周墅 18974972889 发生险情后，立即通知现场领导小组人 通讯组 罗深圳、 员，并负责与外界的通讯联系。 组员 15620165831 汪滨 小组应急联系电话：13874971967 224南昌市洪都中医院二期工程基坑支护施工方案 报警中心 ： 110 火 警 ： 119 急救中心 ： 120 9.1.2.应急救援资源配备 应急救援物资储备一览表 物资名称 用量 进场时间 备注 担架 2副 2019年4月20日 小药箱 2套 2019年4月20日 应急灯 5台 2019年4月20日 灭火器 20个 2019年4月20日 柴油发电机 1台 2019年4月20日 绝缘手套 50双 2019年4月20日 绝缘鞋 50双 2019年4月20日 对讲机 25个 2019年4月20日 手电筒 30个 2019年4月20日 铁锹 15把 2019年4月20日 9.1.3.实施原则 (1)参与应急预案策划、实施人员职责明确； (2)建立信息沟通机制，确保信息传递准确、快捷、畅通； (3)明确第一责任人和第二责任人，保证应急响应及时、有效； (4)认真执行应急预案交底制度，让现场每个管理人员及工人了解、掌握应急预案， 一旦发生危急情况，一线作业人员在危机发生的第一时间内迅速作出正确的反应。 (5)做好应急物资、设备和人员的储备； (6)选择合适的时机进行应急预案的演练，检验应急反应能力，增强工程危机管理的 意识。 9.1.4.职责和分工 （1）项目经理负责组织成立事故现场应急指挥小组，在事故发生时亲临现场指挥应 225南昌市洪都中医院二期工程基坑支护施工方案 急抢险救援工作，项目技术负责人、施工员及全体职工个人分别对应预案的响应负责。 （2）项目经理负责应急预案的启动及实施，并对以下工作负责： a.按国家规定配置应急救援（消防）设施和器材、设置安全标志及报警、通讯设施， 并定期组织检查维修，确保设施和器材完好、有效。 b.定期组织开展安全检查，及时消除或控制各类事故隐患。组建一支以生产副经理 为组长的，经过应急培训演练的应急救援小组。 c.并确保应急小组人员熟知各种危险品及机械设备的性质及应急处理方法；熟练掌 握各种应急救援器材的使用方法，保持与各小组成员之间的通讯联络畅通，一旦事故报 告后，能立即通知应急小组前往处理。 d.制定并实施项目经理部应急救援培训、演练计划，组织对应急救援小组及全体职 工进行应急救援相关知识的培训及演练。 （3）安全员的职责有：协助项目经理对所有人员进行安全宣传教育及培训教育，培 训内容应包括应急救援知识、紧急情况下的报警、疏散、紧急救护等常识，使其熟知防止 事故和应付紧急情况的能力。 9.1.5.应急线路图 本工程为洪都中医院二期工程，现场南侧为医院一期，步行约3分钟 226南昌市洪都中医院二期工程基坑支护施工方案 9.2.应急措施 9.2.1.土方坍塌预防措施 （1）在土方开挖的过程中，若发现不明障碍物或地质条件与地质勘察报告不符，则 立即组织 各主体结构设计方、基坑围护结构设计方、地质勘察单位、当地政府有关部门 与业主、监理、项目部一起共同处理。项目部作好现场的保护、调查工作，为有关各方工 作提供方便。 （2）如果在基坑开挖过程中发现支护漏水，涌砂，或坑底土隆起等现象，立即回填反 压，反压材料可采用砂包。反压完成后对漏水涌砂部位进行注浆加固； （3）开挖过程中如支护侧向位移、或地面沉降值较大，超过了设计单位提供的报警 值时，立即停工并召集参建各方会议分析原因，及时采用回填土方，注浆加固，坑顶土方 卸载，增加支撑等控制变形措施；同时加强监测，在各项措施落实、周边重要建（构）筑物 变形趋于稳定或变形趋于恢复减小的情况下再继续施工；若出现在垫层浇注期间，则可 227南昌市洪都中医院二期工程基坑支护施工方案 适当提高垫层的强度等级或在垫层中增加钢筋；加快施工进度，缩短垫层浇注时间，尽快 形成垫层支撑；若出现在内结构施工阶段，则可增加临时钢支撑，同时增加施工人员，缩 短结构施工时间，尽早形成安全、稳定的永久支撑结构。 （5）施工现场备有钢管，砂袋，脚手架，注浆设备，并确保注浆设备和抽水设备的完 好，能够随时启动进行注浆加固和抽水排涝；现场有足够的砂和砂袋：若出支护结构位移 偏大或位移不收敛， 立即采用砂袋反压稳定坑壁；现场应备双电源，以确保抽水不间断。 （6）基坑边堆土要有安全距离10m以上，严禁在坑边堆放建筑材料，防止动荷载对土 体的震动造成原土层内部颗粒结构发生变化。 9.2.2.基坑土方坍塌应急预案 （1）当施工现场的监控人员发现土方或建筑物有裂纹或发出异常声音时，应立即报 告给应急救援领导小组组长，并立即下令停止作业，并组织施工人员快速撤离到安全地 点。 （2）当土方或建筑物发生坍塌后，造成人员被埋、被压的情况下，应急救援领导小组 全员上岗，除应立即逐级报告给主管部门之外，应保护好现场，在确认不会再次发生同类 事故的前提下，立即组织人员进行抢救受伤人员。 （3）当少部分土方坍塌时，现场抢救组专业救护人员要用铁锹进行撮土挖掘，并注 意不要伤及被埋人员；当建筑物整体倒塌时，造成特大事故时，由市应急救援领导小组统 一领导和指挥，各有关部门协调作战，保证抢险工作有条不紊的进行。要采用吊车、挖掘 机进行抢救，现场要有指挥并监护，防止机械伤及被埋或被压人员。 （4）被抢救出来的伤员，要由现场医疗室医生或急救组急救中心救护人员进行抢救， 用担架把伤员抬到救护车上，对伤势严重的人员要立即进行吸氧和输液，到医院后组织 医务人员全力救治伤员。 （5）当核实所有人员获救后，将受伤人员的位置进行拍照或录像，禁止无关人员进 入事故现场，等待事故调查组进行调查处理。 （6）对在土方坍塌死亡的人员，由企业及市善后处理组负责对死亡人员的家属进行 安抚，伤残人员安置和财产理赔等善后处理工作。 9.2.3.漏水处理 管道漏水应立即停止供水，查明漏水源头，及时解决漏水问题。对于漏水形成的上层 228南昌市洪都中医院二期工程基坑支护施工方案 滞水，设置滞水排水管，采取明排措施，用排水管导流至软管，由软管引流至基底排水沟 经集水井集中抽排。滞水排水管采用塑料花管，外面包裹窗纱。滞水排水管伸入土中，外 露一部分。排水管和排水孔之间里面用碎石滤料填充，外口用粘土封堵。排水管的布置根 据现场情况而定。排水沟沿坑底四周设置，底宽300，沟底低于坑底300，坡度为1%。集水 井沿坑底边角设置，间距30m左右，直径0.6m，井底低于坑底1～2m，下无砂井管和滤料， 碎石压底进行强排。 9.2.4.地表裂缝处理 （1）在整个施工开挖过程中，应连续观察邻近地表、地物的开裂、变形情况。 （2）一般情况下，地表发生细小裂缝和紧靠基坑的一般建筑物出现装修层的轻微开 裂可以视作正常，但必须密切追踪发展趋势并及时采取特殊处理措施。当裂缝出现不断 加速发展并延伸时，必须停止原定施工过程，修改支护参数并及时加固。当基坑顶部的侧 向位移与当时开挖深度之比超过5‰时，应密切注意、加强观察并及时对支护采取加固 措施，必要时增用其它支护方法。 （3）雨后出现的地表裂缝，如果经过观察，不发生继续增大，必须及时灌注水泥净浆， 以尽最大可能地封堵地下和近地表处的裂缝，同时可防止地表水进一步渗入护坡体。 9.2.5.雨季节施工应急预案 本基坑工程施工中将经历1个雨季季节，且现场基坑深，现场可利用施工场地狭小， 排水系统布置紧张，根据以上特点制定防汛应急预案如下： 基坑面积大，雨水积水多，采取坑内有组织抽水、排水，基坑边组织截水、疏水。现 场配备足够数量的抽水泵将临时集水坑中的水排入沉淀池后排入市政管网。另外配备足 够的防水雨布，保证压顶梁砼及地下室封底砼施工遇雨时可有效遮护。 （1）做好大雨来临前的检查工作，及时认真整改存在的隐患，做到防患于未然，施工 期间要组织昼夜值班，做好记录。 （2）加固临时设施、大标志牌，临时围墙等处设警告牌。 （3）安排好应急疏散通道及安全集结中心。 （4）地下室施工期间，基坑四周排水明沟应定期清理，防止地表雨水直接汇入基坑， 冲刷边坡；基坑底设盲沟、盲井，配备10台φ100污水泵及时抽、排水，以防雨水浸泡、扰 动基底。 （5）雨天作业必须设专人看护边坡，存在险情的地方未采取可靠安全措施之前禁止 作业施工。 229南昌市洪都中医院二期工程基坑支护施工方案 （6）检查机械防雷接地装置是否良好，各类机械设备的电气开关应做好防雨准备。 大风雷雨天气应切断电源，以免引起火灾或触电伤亡事故。风雨过后，要对现场的临时设 施、用电线路等进行全面检查， 当确定安全无误后方可继续施工 。 （7）大雨天气或连绵阴雨天气，抢险救灾队伍应集结待命，统一指挥，随时准备排除 危险隐患。 230南昌市洪都中医院二期工程基坑支护施工方案 附录： 1、基坑支护阶段平面布置图 2、基坑支护进度计划 3、计算书 231
