2024 学年上学期九年级期中诊断性调研
物理问卷
（时间：60分钟，分值：90分）
本试卷分第Ⅰ部分（选择题）和第Ⅱ部分（非选择题）。总分90分。考试时间60分钟。
注意事项：
1.答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写相关要求的学校、姓名、考
号等考试信息；再用2B铅笔把对应号码的标号涂黑。
2.选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用
橡皮擦干净后，再选涂其他答案；不能答在试卷上。
3.非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内的相
应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指
定的区域；除作图题外不准使用铅笔，全卷不准使用涂改液。不按以上要求作答的答案无效。
第Ⅰ部分 选择题（共30分）
一、单项选择题（选出最优的一个选项，每小题3分，共30分）

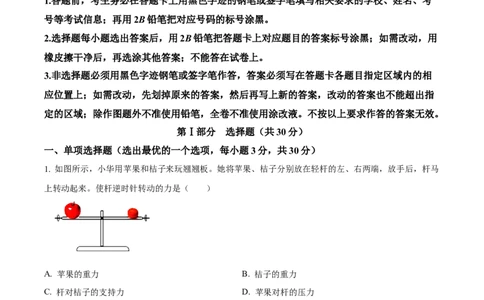

1. 如图所示，小华用苹果和桔子来玩翘翘板。她将苹果、桔子分别放在轻杆的左、右两端，放手后，杆马
上转动起来。使杆逆时针转动的力是（ ）
A. 苹果的重力 B. 桔子的重力
C. 杆对桔子的支持力 D. 苹果对杆的压力
2. 将图甲中A、B两个相同的物体从粗糙程度相同的斜面的底端匀速拉到顶端，做功情况如图乙所示。下
列说法正确的是（ ）
第1页/共10页
学科网（北京）股份有限公司A. 右侧斜面机械效率为66.7%
B. 左侧给A的拉力等于A受到的摩擦力
C. 对B做的有用功为2J
D. 斜面的倾斜程度越大，越费力，机械效率越低

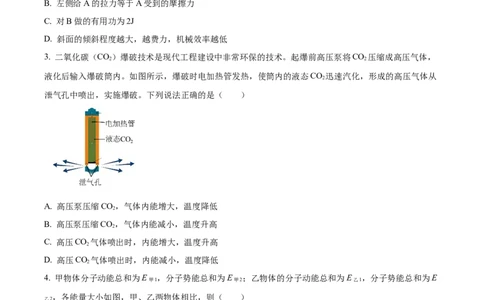

3. 二氧化碳（CO）爆破技术是现代工程建设中非常环保的技术。起爆前高压泵将CO 压缩成高压气体，
2 2
液化后输入爆破筒内。如图所示，爆破时电加热管发热，使筒内的液态CO 迅速汽化，形成的高压气体从
2
泄气孔中喷出，实施爆破。下列说法正确的是（ ）
A. 高压泵压缩CO，气体内能增大，温度降低
2
B. 高压泵压缩CO，气体内能减小，温度升高
2
C. 高压CO 气体喷出时，内能增大，温度升高
2
D. 高压CO 气体喷出时，内能减小，温度降低
2
4. 甲物体分子动能总和为E ，分子势能总和为E ；乙物体的分子动能总和为E ，分子势能总和为E
甲1 甲2 乙1
，各能量大小如图，甲、乙两物体相比，则（ ）
乙2
A. 两物体分子数相同 B. 两物体所处物态相同
第2页/共10页
学科网（北京）股份有限公司C. 甲物体的内能较大 D. 乙物体的温度较高

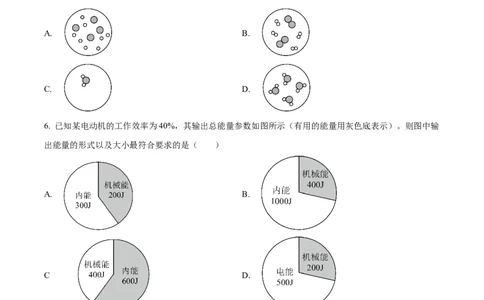

5. 提起压在容器中水面上方的活塞，容器中的水发生汽化，如图所示，图中，最能表示水汽化后在相同空
间内粒子分布的是（ ）
A. B.
C. D.
6. 已知某电动机的工作效率为40%，其输出总能量参数如图所示（有用的能量用灰色底表示）。则图中输
出能量的形式以及大小最符合要求的是（ ）
A. B.
C D.
.
7. 如图1为三种物质的原子核对核外电子束缚能力强弱情况，从左到右原子核束缚电子本领越来越强。如
图2甲所示是无风条件下铝箔气球的静止状态。由物质C构成的a棒与物质A摩擦后带电。当用a棒靠近
气球时，情景如图2乙所示；当用b棒靠近气球时，情景如图2丙所示。则（ ）
第3页/共10页
学科网（北京）股份有限公司A. 气球一定带负电 B. a棒一定失去电子
.
C b棒一定带正电 D. b棒一定可以吸引轻小物体

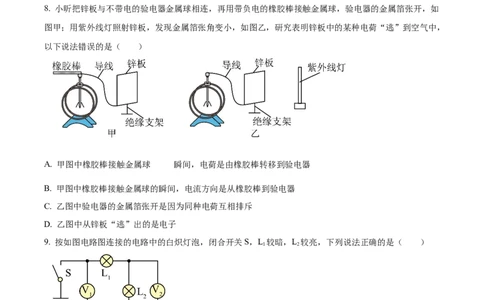

8. 小昕把锌板与不带电的验电器金属球相连，再用带负电的橡胶棒接触金属球，验电器的金属箔张开，如
图甲；用紫外线灯照射锌板，发现金属箔张角变小，如图乙，研究表明锌板中的某种电荷“逃”到空气中，
以下说法错误的是（ ）
的
A. 甲图中橡胶棒接触金属球 瞬间，电荷是由橡胶棒转移到验电器
B. 甲图中橡胶棒接触金属球的瞬间，电流方向是从橡胶棒到验电器
C. 乙图中验电器的金属箔张开是因为同种电荷互相排斥
D. 乙图中从锌板“逃”出的是电子
9. 按如图电路图连接的电路中的白炽灯泡，闭合开关S，L 较暗，L 较亮，下列说法正确的是（ ）
1 2
A. V 示数等于V 示数
1 2
B. V 示数小于V 示数
1 2
C. V 示数大于V 示数
1 2
D. V 示数与V 示数之和等于电源电压
1 2
10. 有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅 闭合，灯L发
第4页/共10页
学科网（北京）股份有限公司光，照亮人脸进行识别，但不开锁，人脸识别成功后 才会闭合，电动机工作，开锁成功。下列电路设计
符合要求的是（ ）
A. B.
C. D.
第Ⅱ部分 非选择题（共60分）
11.
（1）如图1所示，在O为支点的轻质杠杆上施加一个竖直向下大小为4N的力 ，为使杠杆能保持水平
静止，杠杆同时受到另一个沿竖直方向的力（图中未画出）。
①请在图1中画出力 的力臂 ；___________；
②在下表的各个力中，不能使杠杆保持水平静止的有___________（填写力的符号）；
力
大
9N 3N 6N 5N
小
方 竖直向 竖直向 竖直向 竖直向
向 上 上 下 下
第5页/共10页
学科网（北京）股份有限公司（2）如图2所示，可绕O点转动的杠杆（质量忽略不计， ），在C点挂上质量是5kg的物体
M，先后在A点向圆切线（与圆只有一个交点）方向拉 ，向圆割线（与圆有两个交点）方向拉 ，两
次都使杠杆水平平衡。
① ___________N；
②比较 和 大小： ___________ ；判断依据是：___________。
12. 有质量均为1kg的甲、乙两种液体，当甲、乙的温度升高1℃时，吸收的热量如图1所示。
（1）甲的比热容______乙的比热容（选填“大于”“小于”“等于”“无法判断”）。
（2）用同一加热器（忽略加热过程的热量损耗）分别加热初始温度、质量相同的甲、乙液体，其温度随
时间变化情况如图2所示，小明认为图像中的A是液体甲的图像，B是液体乙的图像。你认为小明的判断
是否正确______（选填“正确”“错误”）。
（3）小红用规格相同的容器装了相同质量的乙液体，用不同的加热器加热，忽略散热，如图3，得到图4
所示的乙液体温度与时间的图线，0至2min，C中乙液体吸收的热量______D中乙液体吸收的热量（选填
“大于”“等于”或“小于”），你的判断依据是______。
13.
（1）根据实物图在图1虚线框内画出相应的电路图。
第6页/共10页
学科网（北京）股份有限公司（2）图1中小明使用的电源为两节1.5V的干电池串联而成，闭合开关后，发现电压表示数为2.8V，则
两端电压为______V。一段时间后，小明发现 熄灭， 正常发光，电流表示数几乎为0，则电路故障的
原因是______。
（3）小明将电压表换成另一个电流表， 测量干路的电流（大小为0.9A）， 测量 的电流（大小为
0.4A）。请你设计好电路图并在图2虚线框中画出所设计的电路图，在图3中连接相应的实物图______。
流过 的电流为______A。
14.
的
（1）如图1所示， 和 两个灯泡并联，a、b、c三个电表（可能是电流表或电压表） 示数依次
为1.5、1.0、2.0（单位为V或A），则灯泡 两端的电压为___________V，通过 的电流为
___________A。
第7页/共10页
学科网（北京）股份有限公司（2）如图2所示电路，电源电压为3V且保持不变。当闭合开关S时，电压表的示数为1V，则灯 两端
的电压为___________V；若断开开关S，则灯 将___________（选填“不能发光”或“仍能发光”），
电压表的示数将___________（选填“变大”、“变小”或“不变”）。
15. 如图所示，小慧分别使用甲、乙两种机械匀速直线提升物体，且物体上升的高度 h相同，其中M物体
受到的重力是10N，N物体受到的重力是5N。测得拉力如表所示。回答下列问题：
5.5N 8N
的
（1）使用甲机械提升物体N时，是否省力______（选填“是”“否”），假设甲中绳子自由端移动
距离是1m，则h为______m，乙中绳子自由端移动的距离为______m。
（2）请计算此时乙机械的机械效率。
16. 已知 50g的A燃料和 100g的B燃料完全燃烧放出的热量如图所示，___________（选填“A”或
“B”）燃料的热值更大，B燃料的热值为___________J/kg；现有10g的B燃料完全燃烧，提供热量，1kg
的煤油吸收热量后，温度从10℃升高至50℃。已知煤油的比热容为 。计算此过程煤油
第8页/共10页
学科网（北京）股份有限公司吸收了多少热量？___________
17. 热学复习课上，佳琦同学用相同的电加热器同时给初温均为 20℃的A、B 两种不同液体加热，
，如图甲所示。图乙是她根据收集的数据画出的A、B两种液体的温度-时间图像。
（1）图甲温度计的示数表示某时刻A液体的温度为___________℃，选用相同的电加热器可以通过比较
___________（选填“加热时间”“温度变化”）来反映两种液体吸收热量的多少。
（2）根据题中信息和图像，佳琦分析认为：A液体在第30s时的内能小于B液体在第40s时的内能，她的
结论是否正确？若正确写出分析过程，若不正确，说明理由。___________。
（3）根据图乙图像并结合题中所给信息，A液体比热容___________B液体比热容（选填“大于”“等
于”“小于”），依据是___________。
18. 某小组在做“探究串、并联电路的电压规律”实验。
（1）电压表应___________（选填“串联”“并联”）在被测电路中；
第9页/共10页
学科网（北京）股份有限公司（2）小红正确测出了 两端的电压，在测 两端的电压时，小红打算采用以下方法：电压表所接的B接
点不动，只断开A接点，并改接到C接点上，此操作___________（选填“可行”或“不可行”）；
（3）最后，小红按照正确的方法测量出AC两点之间的电压如图乙所示， ___________V， 、
两端的电压分别为 、 ，由此可知，电路出现的故障可能是___________；
（4）在“探究并联电路的电压规律”的实验中，小红同学设计了如图丙所示的电路，闭合开关发现电压
表的指针偏转如图丁所示，造成这一现象是原因是___________；
（5）解决上述问题后，实验小组将测得的所有实验数据填入表中，由实验数据可以得出结论：在并联电
路中，___________。由表中数据___________（选填“能”或“不能”）判断出实验中选择的小灯泡的规
格是不相同的；
2 2 2
3 3 3
4 4 4
（6）现有一电源，电压大小约为3V，由于磨损，不知道电源的正负极，请根据发光二极管的特性，来判
断电源的正负极，请你将所设计的电路图画在方框内，简述你的判断方法。电源符号和发光二极管符号可
以用下图的元件表示。
判断方法：___________
