〔机密〕2008年
6月18日前
重庆市 2008 年初中毕业生学业暨高中招生考试
物理试卷
（全卷共四个大题 满分80分 考试时间：与化学共用120分钟）
题号 一 二 三 四 总分 总分人
得分
得分 评卷人
一、选择题(每小题只有一个正确选项，每小题3分，共21分)

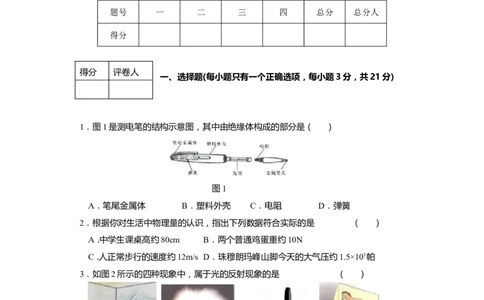

1．图1是测电笔的结构示意图，其中由绝缘体构成的部分是（ ）
图1
A．笔尾金属体 B．塑料外壳 C．电阻 D．弹簧
2．根据你对生活中物理量的认识，指出下列数据符合实际的是 （ ）
A．中学生课桌高约80cm B．两个普通鸡蛋重约10N
C．人正常步行的速度约12m/s D．珠穆朗玛峰山脚今天的大气压约1.5×105帕
3．如图2所示的四种现象中，属于光的反射现象的是 （ ）
A B C D
图2
A．小姑娘站在穿衣镜前照镜子 B．自然界中的日全食现象C．有趣的“一笔三折”现象 D．老师在上课时，用投影仪展示图片
4．如图3所示的四个事例中，用做功方式改变内能的是 （ ）
①冬天，搓手会 ②冬天，嘴对手 ③炒菜时，铁锅热 ④水蒸气把软木塞冲
让手变暖和 哈气取暖 得烫手 开时，温度会降低
图3
A．①② B．②③ C．③④ D．①④

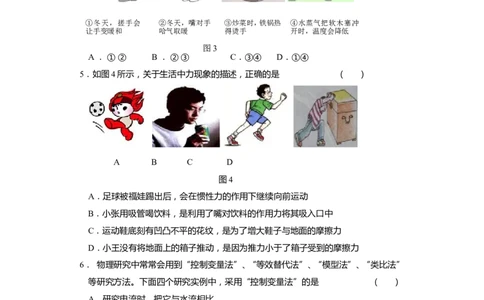

5．如图4所示，关于生活中力现象的描述，正确的是 （ ）
A B C D
图4
A．足球被福娃踢出后，会在惯性力的作用下继续向前运动
B．小张用吸管喝饮料，是利用了嘴对饮料的作用力将其吸入口中
C．运动鞋底刻有凹凸不平的花纹，是为了增大鞋子与地面的摩擦力
D．小王没有将地面上的箱子推动，是因为推力小于了箱子受到的摩擦力
6． 物理研究中常常会用到“控制变量法”、“等效替代法”、“模型法”、“类比法”
等研究方法。下面四个研究实例中，采用“控制变量法”的是 （ ）
A．研究电流时，把它与水流相比
B．研究磁场时，引入了磁感线来描述磁场
C．探究压力作用效果与压力大小的关系时，保持了受力面积的大小不变
D．探究两个阻值为R的电阻串联时，可用一个阻值为2R的电阻来代替
7．如图5所示，家庭照明灯的一种按键开关上常有一个指示灯。在实际使用中发现：当开
关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。根据这种按键开关的控制特征，能正确表示照明灯（甲）和指示灯
（乙）连接方式的电路图是图6中的 （ ）
指 示
灯
A B C D
图5 图6
得分 评卷人

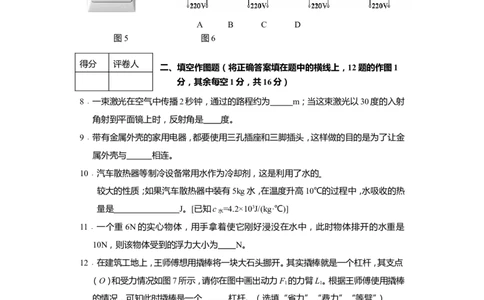

二、填空作图题（将正确答案填在题中的横线上，12题的作图1
分，其余每空1分，共16分）
8﹒一束激光在空气中传播2秒钟，通过的路程约为 m；当这束激光以30度的入射
角射到平面镜上时，反射角是 度。
9﹒带有金属外壳的家用电器，都要使用三孔插座和三脚插头，这样做的目的是为了让金
属外壳与 相连。
10﹒汽车散热器等制冷设备常用水作为冷却剂，这是利用了水的
较大的性质；如果汽车散热器中装有5kg水，在温度升高10℃的过程中，水吸收的热
量是 J。[已知c =4.2×103J/(kg·℃)]
水
11﹒一个重6N的实心物体，用手拿着使它刚好浸没在水中，此时物体排开的水重是
10N，则该物体受到的浮力大小为 N。
12﹒在建筑工地上，王师傅想用撬棒将一块大石头挪开。其实撬棒就是一个杠杆，其支点
（O）和受力情况如图7所示，请你在图中画出动力F 的力臂L。根据王师傅使用撬棒
1 1
的情况，可知此时撬棒是一个 杠杆。（选填“省力”、“费力”、“等臂”）图7 图8
13﹒图8是一个小灯泡的电流和电压变化规律图像，物理学中叫做伏安特性图像。由图像
可知，当小灯泡在U=4V时，灯泡灯丝的电阻为 Ω；当小灯泡中流过0.3A电流时，
它消耗的功率是 W。
14﹒丹麦物理学家奥斯特首先发现了电流周围存在_____________；英国物理学家法拉
第首先发现了闭合电路的一部分导体做切割磁感线运动时，导体中会产生电流，这种
现象被称为 现象．

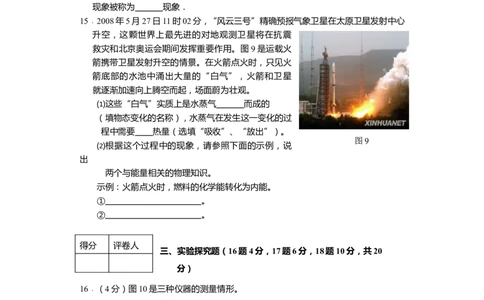

15﹒2008年5月27日11时02分，“风云三号”精确预报气象卫星在太原卫星发射中心
升空，这颗世界上最先进的对地观测卫星将在抗震
救灾和北京奥运会期间发挥重要作用。图9是运载火
箭携带卫星发射升空的情景。在火箭点火时，只见火
箭底部的水池中涌出大量的“白气”，火箭和卫星
就逐渐加速向上腾空而起，场面蔚为壮观。
⑴这些“白气”实质上是水蒸气 而成的
（填物态变化的名称），水蒸气在发生这一变化的过
程中需要 热量（选填“吸收”、“放出”）。
图9
⑵根据这个过程中的现象，请参照下面的示例，说
出
两个与能量相关的物理知识。
示例：火箭点火时，燃料的化学能转化为内能。
① 。
② 。
得分 评卷人
三、实验探究题（16题4分，17题6分，18题10分，共20
分）
16﹒（4分）图10是三种仪器的测量情形。
⑴读数时，视线都应该与刻度面 。
⑵将测量结果写在其下方相应的空格处。小石块
图10
L = cm t = ℃ G = N
17﹒（6分）在测定盐水密度的实验中，小东同学按照正确的实验方法和步骤进行操作，并
设计了如下记录数据的表格。
1 小东将天平放在水平台上，把游码归零后，发现指针静止时如图11（甲）所示，
这时他应将横梁右端的平衡螺母向_______调节（选填“左”或“右”），使天平平衡。
甲 乙 丙
图11
2 如图11（乙）显示的是烧杯中装入适量盐水后，置于调平的天平上，天平重新平
衡时的情景；丙显示的是将烧杯中部分盐水倒入量筒后的情景。根据图中情景帮小东将
下表填写完整。
烧杯和盐水的 烧杯和剩余盐水 倒出盐水的 倒出盐水的体 盐水的密度ρ/
总质量m /g 的总质量m′/g 质量m /g 积V/cm3 g·cm-3
总
33
3 另一位同学的实验方法是：先测出空烧杯质量为m；接着向空烧杯中倒入适量
1
盐水后，测出总质量为m；再把烧杯中的盐水全部倒入量筒中，测出盐水的体积为V；然
2
后计算出盐水的密度 。与小东测出的盐水密度ρ相比较，则ρ′______ρ(选填“<”、“>”或“＝”)．
18﹒（10分）实验桌上准备的器材如图12所示：一个电池组（电压稳定）、一个电流表、一
个电压表、一个滑动变阻器、一个开关、导线若干。小明想利用这些器材测定某待测
电阻R 的阻值。
x
⑴请你用笔画线帮小明将实物图连接完整，并在右边的虚框中画出对应的电路图（5
分）．
图12
⑵小明按照要求连接好电路后，闭合开关前，变阻器的滑片应置于 端（选填
“左”或“右”），这样做的目的是为了 。（2分）
⑶闭合开关后，发现电流表指针有明显偏转。若电压表指针未动或几乎未动，请你分
析产生这类现象的原因有哪些？(3分)
例如：电压表已经损坏。
① 。
② 。
③ 。
四、论述计算题（19题6分，20题8分，21题9分，共23分。解答应
得分 评卷人
写出必要的文字说明、步骤和公式，只写出最后结果的不能给分）
19﹒（6分）小明放学回家，看见水平茶几的中央放着一
个盛有水的平底玻璃杯，如图13所示。于是他利用家
中的皮尺测得水深12cm，粗略测出玻璃杯的底面积为
2×10-3m2；又估测出水和杯子的总质量约为0.4kg；并
图13提出了下列问题。请你同他一起解答这些问题。（g取
10N/kg，ρ =1.0×103kg/m3）
水
⑴水和杯子的总重力；⑵水对杯底的压强； ⑶杯子对水平茶几的压强。
20﹒（8分）物理实验室有一个微型电动机，铭牌上标有“12V 3W”的字样。兴趣小组的同
学想让这个电动机正常工作，但手边却只有一个电压恒为18V的电源，于是他们找
来一个阻值合适的电阻R与之串联后接入电路(如图14所示)，使小电动机刚好正常
工作。
求：⑴小电动机正常工作时的电流；
⑵整个电路在1分钟的时间内消耗的总电能；
⑶小电动机正常工作时，电阻R消耗的电功率。
图1421﹒（9分）中国移动重庆公司的抢险队作为第一支到达灾区的移动通信抢险队，队员们
用鲜血和生命架起了一条条抗震救灾无形的生命线，为抗震救灾提供了强有力的通
信保障。如图15所示，在通讯线路的抢修现场，起重机正将一箱箱设备吊装到3m高
的施工台上。其中起重臂下的钢绳是绕在一个动滑轮上的。若每箱设备均重4000N，
施工台距地面的高度为3m。如果起重机沿竖直方向匀速提升一箱设备时，动滑轮上
每段钢绳的拉力为2500N，在忽略钢绳重和摩擦的情况下。
⑴起重机提升一箱设备时，对箱子做的有用功是多少？
⑵动滑轮在提升这箱设备时的机械效率多大？
⑶在安全操作的前提下，为了节省时间，加快施工进度，起重机同时将两箱设备以
0.1m/s的速度匀速提升到施工台。求这种情况下，动滑轮上钢绳自由端拉力的功率为
多大？
动 滑
轮
图
151．B 2．A 3．A 4．D 5．C 6．C 7．D
二、填空作图题（将正确答案填在题中横线上，12题的作图1分，其余每空1分，共16
分）
8．6×108；30
9．大地
10．比热（容）；2.1×105
11．10
12．见答案图1；省力
13．10；0.6
14．磁场；电磁感应
答案图1
15．⑴液化；放出
⑵①升空过程中，燃气的内能转化为机械能；②升空过程中，火箭与空气摩擦，机械
能转化为内能；
③卫星加速升空的过程中，机械能变大； ④卫星加速升空的过程中，动能变大；
⑤卫星升空的过程中，重力势能变大；
三、实验探究题（16题4分，17题6分，18题10分，共20分）
16．（4分）⑴垂直；⑵L=2.72(2.71-2.75之间均可)cm t=37.5(37.4-37.5之间均可)℃
G=0.7N
17．（6分）⑴左 （1分） ⑵157；124；30；1.1 （每空1分，共4分）⑶> （1分）
18．（10分）⑴见答案图2，其中实物图连线3分，电路图2分，共5分．
⑵右；保护电路（控制电流的大小） （每空1分，共2分）
答案图2
⑶①待测电阻R 短路；②电压表接线柱接触不良，未将电压表接入电路；
x③R 阻值太小（比滑动变阻器的阻值小得多）
x
④电压表的量程太大，指针偏转角度太小，无法读数
⑤指针受到的阻力过大或被卡住
(每列举一种情况得1分，共3分)
四、论述计算题（19题6分，20题8分，21题9分，共23分。解答应写出必要的文字说
明、步骤和公式，只写出最后结果的不能给分）
19．（6分）解：⑴水和杯子的总重力是：G=mg=0.4kg×10N/kg=4N (2分)
⑵水对杯底的压强：p=ρ gh=1.0×103kg/m3×10N/kg×0.12 m=1.2×103Pa (2分)
水
⑶杯子对水平桌面的压强： 2×103Pa (2分)
20．（8分）解：⑴小电动机正常工作时的电流： 0.25A (2分)
⑵整个电路在1分钟的时间内消耗的总电能：W =U It=18V×0.25A×60s=2.7×103J (2
总 总
分)
⑶小电动机正常工作时，电阻R两端的电压：U =U -U=18V-12V=6V (2分)
R 总
电阻R消耗的电功率：P=UI=6V×0.25A=1.5W (2分)
21．（9分）解：⑴动滑轮对线缆做的有用功：W =Gh=4000N×3m=1.2×104J (2分)
有
⑵在竖直提升的过程中，S=2h=2×3m=6m W =Fs=2500N×6m=1.5×104J (2分)
总
80℅ (1分)
⑶根据受力情况：2F=G +G；G =2F –G=2×2500N-4000N=1000N
动 动
同理， =4500N (2分)
v′=2v=0.2m/s =900W (2分)
以上仅为参考答案，若有其他解法，请酌情给分！
