2016 年四川省绵阳市中考物理试卷
一、选择题
1．（3分）电视机、微波炉等家用电器给我们的生活带来了许多方便，微波炉使用的电磁波
波长很短，但比电视机遥控器所用的波长要长些，下列电磁波成分中波长也比电视机遥
控器所用波长长的是（ ）
A．γ射线 B．可见光 C．红外线 D．无线电波
2．（3分）人们在生活中遇到的透镜及其组合所成的像是各种各样的，其中只能成实像的是
（ ）
A．眼睛 B．放大镜 C．望远镜 D．显微镜

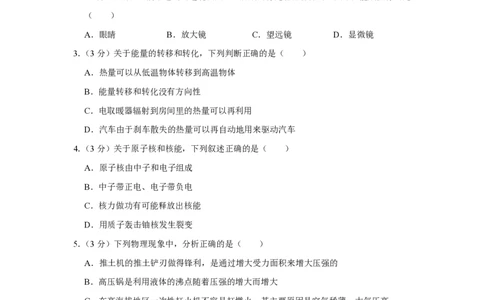

3．（3分）关于能量的转移和转化，下列判断正确的是（ ）
A．热量可以从低温物体转移到高温物体
B．能量转移和转化没有方向性
C．电取暖器辐射到房间里的热量可以再利用
D．汽车由于刹车散失的热量可以再自动地用来驱动汽车
4．（3分）关于原子核和核能，下列叙述正确的是（ ）
A．原子核由中子和电子组成
B．中子带正电、电子带负电
C．核力做功有可能释放出核能
D．用质子轰击铀核发生裂变
5．（3分）下列物理现象中，分析正确的是（ ）
A．推土机的推土铲刃做得锋利，是通过增大受力面积来增大压强的
B．高压锅是利用液体的沸点随着压强的增大而增大
C．在高海拔地区一次性打火机不容易打燃火，其主要原因是空气稀薄，大气压高
D．汽车在行驶过程中车窗打开时，遮阳的窗帘总是往外漂，因为窗外空气流速大，压强
大
6．（3分）如图所示，将一把钢尺紧按在桌面边缘，一端伸出约为尺长的一半，拨动钢尺，
听它发出的声音，并观察它的振动情况。 然后减小钢尺伸出长度约为尺长的 ，再次试
验，得到的结论是（ ）
第 1 页 / 共 7 页A．声音变大 B．频率变高 C．振动变慢 D．响度变小
7．（3分）把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，可以看到灯泡发光。
关于手摇发电机发电过程，下列说法正确的是（ ）
A．发电机将重力势能转变成电能的装置
B．匀速摇动转轮，灯泡的亮度不变
C．转轮转速越快，灯泡亮度越暗
D．转轮在一个周期内电流方向改变两次

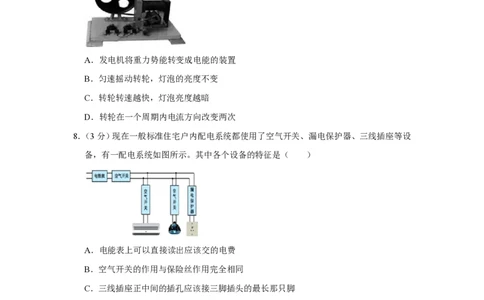

8．（3分）现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设
备，有一配电系统如图所示。其中各个设备的特征是（ ）
A．电能表上可以直接读出应该交的电费
B．空气开关的作用与保险丝作用完全相同
C．三线插座正中间的插孔应该接三脚插头的最长那只脚
D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
9．（3分）关于分子，下列说法正确的是（ ）
A．增大气体体积时，分子间只存在引力
B．减小气体体积时，分子间只存在斥力
C．拉伸固体时，分子间距离变大，势能减小
D．压缩固体时，分子间距离变小，势能增大
10．（3分）小红测电阻R 的阻值，设计的电路如图所示，电源电压保持不变，其中R 是
x 0
第 2 页 / 共 7 页0～200Ω 的滑动变阻器，R 是未知固定电阻。她把开关S 掷于a 时，电压表读数为2.5
V，电流表读数为0.5 A；再把开关S掷于b，并调节R ，得到电压表读数减小0.7V，电
0
流表读数增加0.4A．最后小红得到R 的阻值为（ ）
x
A．5Ω B．3Ω C．2Ω D．1.75Ω

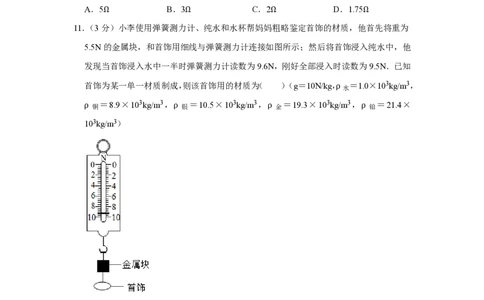

11．（3分）小李使用弹簧测力计、纯水和水杯帮妈妈粗略鉴定首饰的材质，他首先将重为
5.5N的金属块，和首饰用细线与弹簧测力计连接如图所示；然后将首饰浸入纯水中，他
发现当首饰浸入水中一半时弹簧测力计读数为9.6N，刚好全部浸入时读数为9.5N．已知
首饰为某一单一材质制成，则该首饰用的材质为（ ）（g＝10N/kg，ρ ＝1.0×103kg/m3，
水
ρ ＝8.9×103kg/m3，ρ ＝10.5×103kg/m3，ρ ＝19.3×103kg/m3，ρ ＝21.4×
铜 银 金 铂
103kg/m3）
A．铂 B．金 C．银 D．铜
12．（3分）一辆质量为1.4×104kg的小型压路机，以2km/h的速度在路面上匀速行驶。在
施工时可以等效为每次钢轮以2.5×105N的恒力垂直作用在路面上，下压路面的距离为
1mm，钢轮每秒钟压路25次。下列判断中正确的是（g＝10N/kg）（ ）
A．压路机静止时对水平路面的压力是1.4×104N
B．压路机在5min内通过的路程是200m
C．压路机在1min内对路面做功是3.7×105J
第 3 页 / 共 7 页D．压路机在1min内对路面做功功率是6.25×103W
二、填空题
13．（4分）丹麦物理学家奥斯特通过实验证实了电流周围存在着磁场，我市某校学生在实
验室验证奥斯特实验，当水平导线中通有如图所示的电流时，S极将偏向 （选填
“纸内”或“纸外”）；要使实验效果更加明显应使通电导线沿 （选填“东西”或
“南北”）方向放置。

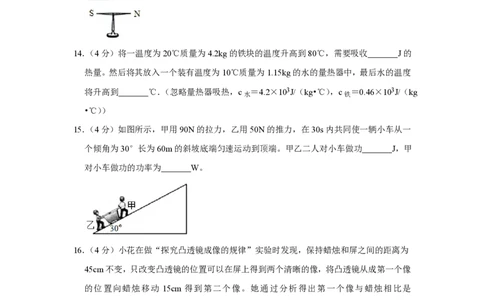

14．（4分）将一温度为20℃质量为4.2kg的铁块的温度升高到80℃，需要吸收 J的
热量。然后将其放入一个装有温度为10℃质量为1.15kg的水的量热器中，最后水的温度
将升高到 ℃．（忽略量热器吸热，c ＝4.2×103J/（kg•℃），c ＝0.46×103J/（kg
水 铁
•℃））
15．（4分）如图所示，甲用90N的拉力，乙用50N的推力，在30s内共同使一辆小车从一
个倾角为30°长为60m的斜坡底端匀速运动到顶端。甲乙二人对小车做功 J，甲
对小车做功的功率为 W。
16．（4分）小花在做“探究凸透镜成像的规律”实验时发现，保持蜡烛和屏之间的距离为
45cm不变，只改变凸透镜的位置可以在屏上得到两个清晰的像，将凸透镜从成第一个像
的位置向蜡烛移动 15cm 得到第二个像。她通过分析得出第一个像与蜡烛相比是
的（选填“缩小”、“等大”或“放大”），凸透镜的焦距为 cm。
17．（4分）如图所示，小丽用三个均重10N的滑轮组成的滑轮组以1m/s匀速起吊重470N
的物体，物体上升5m，不计绳的重力及一切摩擦。绳的拉力F＝ N；滑轮组的机
械效率为 。
第 4 页 / 共 7 页三、探究题：本题包括3小题，其中第20小题①问1分，作图2分，其余每空2分，共19
分．
18．（4分）让一束光从某介质以不同角度射入空气中，观察光束在介质和空气中的径迹变
化，得到光速在介质中的入射角i及其正弦值sini、折射角r及其正弦值sinr的值如下表
所示。从探究中我们可以得出：折射角总是 入射角（选填“小于”、“等于”或
“大于”）；采用多次测量求平均值的方法我们可以得到折射角的正弦与入射角的正弦之
比等于 （保留两位小数）。
次数 1 2 3 4 5 6
数据
物理量
i 10° 20° 30° 40° 50° 60°
sini 0.174 0.342 0.5 0.643 0.766 0.866
r 15.1° 30.9° 48.7° 76.5° ﹣﹣﹣﹣ ﹣﹣﹣﹣
﹣﹣ ﹣
sinr 0.26 0.513 0.751 0.972 ﹣﹣﹣﹣ ﹣﹣﹣﹣
﹣﹣ ﹣
19．（4分）如图所示，钢球从高h处的斜槽上由静止滚下，在水平面上运动，运动的钢球A
碰上木块B后，能将B撞出一段距离S．再让同一钢球从高1.5h处由静止滚下，重复第
一次实验。实验表明：质量相同时，钢球的速度越 ，木块B被撞得越远。在两次
实验中木块移动时受到的摩擦力分别为f 、f ，则f f （选填“＞”、“＝”
h 1.5h h 1.5h
或“＜”）。
20．（11分）小凯和小明为了弄清一个未知电阻的阻值，小凯将未知电阻、电流表、电压表、
第 5 页 / 共 7 页滑动变阻器、开关和电源连接成了如图甲所示的电路，小凯正准备闭合开关时，旁边的
小明急忙拦住他，说线接错了。
①小是发现只要改接一根导线就可以连接正确，请你检查一下电路，指出改接的是
（选填：a、b、c、d、e、f、g）
②故障排除后，电阻两端的电压表示数如图乙所示，其读数为 V．（保留两位小
数）
③小凯在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，
如下表所示：
U/V 0.5 1.0 1.6 1.9 2.5
I/A 0.1 0.2 0.3 0.4 0.5
根据表中的数据在图丙中画出电阻R的I﹣U关系图象。
④由③中图象求出该电阻的阻值为 Ω．（保留一位小数）
⑤将图甲所示电路改成如图丁所示电路，电源电压保持不变，已知R ：R ：R ＝2：1：
1 2 3
1，测得开关S断开时R 中的电流为I，消耗功率为P；则开关S闭合后，R 中的电流值
2 1
为 I，R 消耗的功率为 。
3
21．（8分）如图所示，电源电压保持不变，R ＝4Ω，开关S闭合后，电压表读数为7.2V，
2
电流表读数为1.8A；由于某个电阻断路，电压表读数变为16V，电流表读数变为2A．求：
第 6 页 / 共 7 页①断路前后R 的功率之比。
3
②R 的阻值
1
③电源电压U和R 的阻值。
0
22．（12分）武都引水工程被誉为“第二个都江堰”，具有防洪、灌溉、生态环保、国土资
源保护、工业生活供水、旅游以及发电等综合利用功能的大型骨干水利工程。作为武引
一期工程的骨干屯水库﹣﹣沉抗水库位于绵阳市的游仙区沉抗镇境内，距离绵阳市区15
公里，现已成为绵阳的著名旅游景点“仙海风景区”。作为二期工程内容的武都水库位于
我市江油武都镇的涪江干流上。总库容5.72亿立方米，碾压混凝土大坝高120米，设计
控灌面积228万亩。武都电站是依托武都水库兴建的坝后式电站，装有三台机组，总装
机容量15万千瓦（g＝10N/kg，ρ ＝1.0×103kg/m3）。
水
①若电站实际年平均发电量为6.1亿kW•h，电力系统吸收的有效电量为5.745亿kW•h，
其中电厂用电0.5%，出厂后专用输变电损失1%，按平均上网电价0.28元/kW•h计算，
电站年收益多少亿元？（保留三位数）
②若电站水面落差（水面与发电机之间的高度差）为80m，按装机容量满负荷发电，发
电机机械能转化为电能的效率为75%，水的流量Q为多少？（流量Q：单位时间内流过
截面积的体积）
③仙海中学兴趣小组在仙海湖面上做实验，用一机动船拖拉一无动力的木船以1.5m/s匀
速前进，机动船的质量为2×103kg，内燃机功率为170kW，木船下部都可以视为长方体，
底面面积为12m2，吃水深度0.4m，两船受到的阻力都是船重的0.5倍，机动船的内燃机
效率是多少？
