2017 年宿迁市初中毕业升学考试
物理试题卷
一、选择题(本题共10小题，每题只有一个选项符合题意，1～5每题1分，6～10每题2
分，共15分)

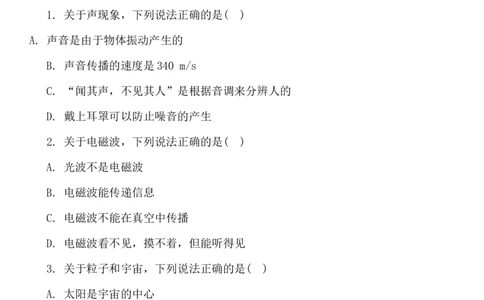

1. 关于声现象，下列说法正确的是( )
A. 声音是由于物体振动产生的
B. 声音传播的速度是340 m/s
C. “闻其声，不见其人”是根据音调来分辨人的
D. 戴上耳罩可以防止噪音的产生
2. 关于电磁波，下列说法正确的是( )
A. 光波不是电磁波
B. 电磁波能传递信息
C. 电磁波不能在真空中传播
D. 电磁波看不见，摸不着，但能听得见
3. 关于粒子和宇宙，下列说法正确的是( )
A. 太阳是宇宙的中心
B. 原子是不可再分的最小粒子
C. 花香袭人，说明分子是运动的
D. 杨絮漫天飞舞，是分子在做无规则运动
4. 下列四幅图片中，能说明气体压强与流速有关的是( )5. 为安全起见，在下坡路上，小华握紧自行车刹把缓慢行驶．在此过程中，增大滑动
摩擦力的方法是( )
A. 增大压力
B. 减小速度
C. 增大接触面积
D. 增大接触面粗糙程度

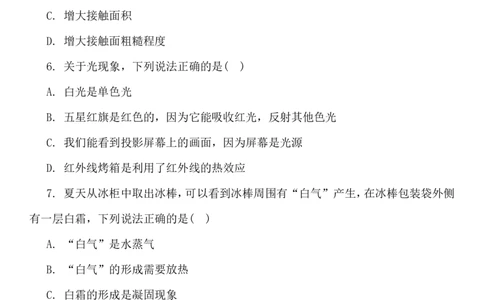

6. 关于光现象，下列说法正确的是( )
A. 白光是单色光
B. 五星红旗是红色的，因为它能吸收红光，反射其他色光
C. 我们能看到投影屏幕上的画面，因为屏幕是光源
D. 红外线烤箱是利用了红外线的热效应
7. 夏天从冰柜中取出冰棒，可以看到冰棒周围有“白气”产生，在冰棒包装袋外侧
有一层白霜，下列说法正确的是( )
A. “白气”是水蒸气
B. “白气”的形成需要放热
C. 白霜的形成是凝固现象
D. 白霜的形成需要吸热
8. 足球踢出后，在水平地面上滚动一段距离后停下来，下列说法正确的是( )
A. 足球停下来，是因为没有力来维持它的运动
B. 足球停下来，是因为受到地面的摩擦阻力作用
C. 足球运动越来越慢，是因为惯性越来越小
D. 足球始终受到平衡力作用第9题图
9. 如图所示，在微型电风扇的插头处接上一个小灯泡，用手旋转叶片，发现小灯泡
发光，下列图示实验原理能解释上述现象的是( )

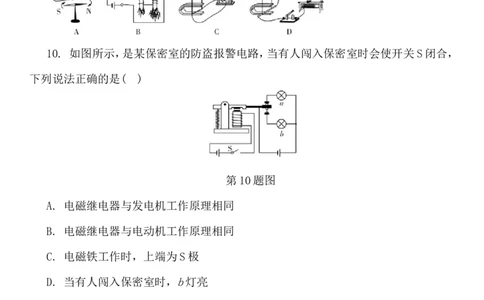

10. 如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合，
下列说法正确的是( )
第10题图
A. 电磁继电器与发电机工作原理相同
B. 电磁继电器与电动机工作原理相同
C. 电磁铁工作时，上端为S极
D. 当有人闯入保密室时，b灯亮
二、填空题(本题共6小题，每空1分，共16分)
11. 如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花用力将活
塞迅速下压，玻璃筒内的空气温度升高，空气的内能________(选填“增加”或“减
少”)，空气的内能是通过________方式改变的；筒内的棉花由于温度升高到着火点而
燃烧，棉花的内能是通过________方式改变的．第11题图
第12题图

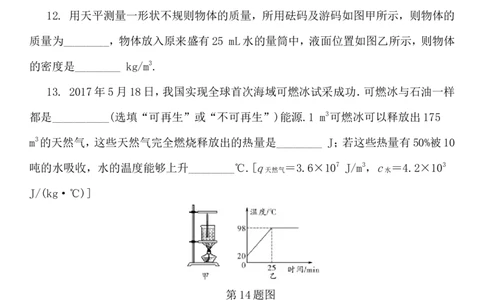

12. 用天平测量一形状不规则物体的质量，所用砝码及游码如图甲所示，则物体的
质量为________，物体放入原来盛有25 mL水的量筒中，液面位置如图乙所示，则物体
的密度是________ kg/m3.
13. 2017年5月18日，我国实现全球首次海域可燃冰试采成功．可燃冰与石油一样
都是__________(选填“可再生”或“不可再生”)能源.1 m3可燃冰可以释放出175
m3的天然气，这些天然气完全燃烧释放出的热量是________ J；若这些热量有50%被10
吨的水吸收，水的温度能够上升________℃.[q ＝3.6×107 J/m3，c ＝4.2×103
天然气 水
J/(kg·℃)]
第14题图
14. 如图甲所示，是小宇设计的“探究水沸腾时温度变化的特点”实验装置，根据
实验数据，描绘出水的温度随时间变化的关系图像，如图乙．
(1)水的沸点是________℃
(2)实验时大气压________(选填“大于”、“等于”或“小于”)1个标准大气压．
(3)为了缩短把水加热到沸腾的时间，请提出一条可行的措施
__________________________________________．15. 如图所示，是“探究凸透镜成像的规律”实验装置，在图示位置，烛焰恰能在光
屏上成清晰的像．
第15题图
(1)物距是________cm.
(2)光屏上成的是倒立、________(选填“放大”、“等大”或“缩小”)的实像．
(3)小明将近视眼镜放在蜡烛与凸透镜之间，为了在光屏上再次得到烛焰清晰的像，
应将光屏向________(选填“左”或“右”)移动．
16. 人体的安全电压是________V．在小明家厨房内的一条电路上，接有电水壶(1
800 W)，电饭煲(600 W)和油烟机(240 W)各1只，为保障正常用电，该电路中熔丝的熔
断电流应不小于________A.
三、作图、计算题(本题共3小题，17题4分，18题4分，19题6分，共14分.18、19应有
解题过程)
17. 按照要求作图
(1)如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．
(2)如图乙所示，杠杆处于平衡状态，作出所挂重物重力的示意图和在杠杆上A点所
加最小作用力F的示意图．
第17题图
18. 如图所示，一位质量为48 kg的同学乘电梯上楼，每只脚与电梯接触的面积均
为0.015 m2，电梯向上匀速运动时，2 s内上升的高度为4 m．g取10 N/kg.求：(1)电梯静止时，该同学对电梯的压强；
(2)在2 s内，电梯对该同学做功的功率．
第18题图
19. 冬天，人们常用电热毯来取暖，如图所示，是某品牌电热毯的等效电路，有高温
挡和低温挡，低温挡电功率为25 W，电阻R＝484 Ω，求：
(1)开关S闭合时电热毯处于________挡；
(2)电热毯在低温挡下工作1小时所消耗的电能；
(3)电阻R的阻值．
0
第19题图
四、实验、探究题(本题共4小题，20、21题每题3分，22题4分，23题5分，共15分)
第20题图
20. 在“探究浮力大小与排开液体体积的关系”实验中，如图甲所示，用弹簧测力
计测出物块所受的重力，然后将物块逐渐浸入水中．
(1)在图乙位置时，物块受到的浮力是________N.
(2)将物块逐渐浸入水中时，发现弹簧测力计的示数逐渐变小，说明物体所受浮力大
小随其排开液体的体积增大而________．(3)继续将物块逐渐浸入水中，发现弹簧测力计的示数逐渐变小后保持不变，最后突
然变为0，示数为0时物块处于________(选填字母)
A. 漂浮状态 B. 悬浮状态 C. 沉底状态
第21题图
21. 有人说，同一机械的机械效率是不变的．小华设计了“探究滑轮组机械效率与
所提升重物质量的关系”实验，来检验此说法是否正确．
(1)用笔画线代替绳子，在图甲中画出最省力的绳子绕法．
(2)如图乙所示，小华在实验中保持滑轮组不变，改变重物的质量，通过弹簧测力计
匀速拉动绳子使重物缓缓上升，测得数据如下表(g取10 N/kg)：
弹簧测力
序 重物质 重物上升 绳端移动 机械
计
号 量/kg 距离/cm 距离/cm 效率
示数/N
1 0.1 10 1.1 20 45.5%
2 0.2 10 1.6 20 ——
3 0.3 10 2.1 20 71.4%
第2次实验中的机械效率是________；根据表中数据可以得到，滑轮组的机械效率
随所提升重物质量的增大而________．
第22题图
22. 在“探究影响动能大小的因素”实验中，如图a，b，c所示，让质量m、2m的两个小球分别从斜面上由静止滚下，小球撞击放在水平木板上的木块，使木块滑动，虚线位
置为木块滑动一段距离后停止的位置．
(1)小球动能是由________(填某种能量)转化来的．
(2)实验中通过________反映小球动能的大小．
(3)比较________两图进行的实验，可以探究小球动能与速度的关系．
(4)比较a，b两图进行的实验，可以得到小球的动能随质量增大而________．
23. 在“测量小灯泡的电功率”实验中，实验器材有：电池组(3 V不变)，电流表、
电压表、小灯泡(额定电压2.5 V)，滑动变阻器、开关、导线若干，实物电路如图甲所示．
(1)请用笔画线代替导线，将图甲中的实物电路连接完整．
第23题图
(2)连接好电路，闭合开关，调节滑动变阻器，发现小灯泡不亮，电压表示数始终为零，
电流表示数变化明显，电路故障可能是______________．
(3)排除故障后进行实验，图乙是由实验数据描绘得到的小灯泡I－U图像，则小灯
泡额定功率是________W．小灯泡正常发光时，滑动变阻器接入电路的阻值是
________Ω.
(4)分析小灯泡的I－U图像，发现小灯泡灯丝的阻值随电压变化而变化．从本质上
讲，引起小灯泡灯丝阻值变化的因素是________．2017 年宿迁市初中毕业升学考试
物理试题卷参考答案
评分说明：1－5题每题1分，6－10题每题2分，共15分
1. A【解析】本题考查声音的产生与传播、声音的特性以及噪声的控制．声音是由于
物体的振动产生的，一切正在发声的物体一定正在振动，故A正确；声音在不同介质中
的传播速度不同，故B错误；“闻其声，不见其人”是根据音色来分辨人的，故C错误；
戴上耳罩是在传播过程中控制噪声，不能防止噪声的产生，故D错误．
2. B【解析】本题考查电磁波的应用．电磁波是一个庞大的家族，光波属于电磁波，
故A错误；电磁波既能传递信息，又能传递能量，故B正确；电磁波可以在真空中传播，
故C错误；大部分电磁波是听不见的，故D错误．
3. C【解析】本题考查粒子和宇宙的知识．太阳不是宇宙的中心，故A错误；原子由原
子核和核外电子构成，是还可以再分的，故B错误；花香袭人，是花香分子运动到人的鼻
腔的结果，说明分子是运动的，故C正确；杨絮不是分子，分子是无法用肉眼看到的，杨
絮漫天飞舞，不是分子在做无规则运动，故D错误．
4. C【解析】本题考查流体压强与流速的关系．墙壁上的吸盘，是利用大气压工作的；
升空的孔明灯，是利用空气浮力大于重力升空的；流线型车头，是为了减小空气阻力；都
与气体压强与流速无关，故A、B、D均不符合题意；飞行的客机，是利用机翼上方空气流
速快，压强小，下方空气流速慢，压强大的原理获得升力的，故C符合题意．
5. A 【解析】本题考查改变摩擦力的方法．捏紧车刹把缓慢行驶，是通过增大压力的
方法增大摩擦力的，故选A；减小速度、增大接触面积都不能改变摩擦力的大小，故B和
C均错误；本题中接触面的粗糙程度并没有发生改变，故D错误．6. D 【解析】本题考查光的色彩、物体的颜色、光源以及红外线的特点．白光是复色
光，故A错误；红旗能反射红光，吸收其他色光，故B错误；投影屏幕不能自行发光，不是
光源，故C错误；红外线烤箱是利用了红外线的热效应来加热食物的，故D正确．
7. B【解析】本题考查物态变化．“白气”是小水滴，水蒸气我们是看不到的，故
A错误；“白气”是空气中的水蒸气液化形成的，需要放出热量，故B正确；白霜的形成
是凝华现象，故C错误；白霜的形成需要放出热量，故D错误．
8. B【解析】本题考查力与运动的关系及惯性的应用．足球停下来，是因为受到地
面的摩擦阻力的作用，物体的运动不需要力来维持，故A错误，B正确；足球的惯性只与
质量有关，与速度无关，故C错误；足球速度减小，运动状态发生改变，一定是受到非平
衡力的作用，故D错误．
9. C【解析】本题考查电磁感应现象．用手旋转叶片，小灯泡发光，说明电路中有
电流产生，是电磁感应现象；A图是探究电流磁效应的奥斯特实验，B图是探究电磁铁磁
性的影响因素，C图是探究电磁感应现象，D图是探究通电导体在磁场中受力运动，故选
C.
10. D【解析】本题考查电磁继电器的应用．电磁继电器实质是一个可以自动的开
关，与发电机和电动机的工作原理均不相同，故A和B均错误；由题图可知，根据绕线方
法和控制电路中的电源正负极，利用安培定则可判定：电磁铁的上端为N极，故C错误；
当有人闯入保密室时，S闭合，电磁铁有磁性，吸引衔铁向下运动，工作电路下触点接通，
b灯亮，故D正确．
评分说明：11－16题，每空1分，共16分
11. 增加 做功 热传递
【解析】本题考查内能及其改变方式．用力将活塞迅速下压，玻璃筒内的空气温度升
高，内能增加；这是通过做功的方式改变的；棉花被点燃，是通过热传递的方式改变棉花
的内能．12. 54.0 2.7×103
【解析】本题考查密度的测量．由图甲可知，物体的质量为54.0 g，由图乙可知，物体
与水的总体积为45 mL，则物体的体积为45 mL－25 mL＝20 mL＝20 cm3，物体的密度：
ρ＝＝＝2.7 g/cm3＝2.7×103kg/m3.
13. 不可再生 6.3×109 75
【解析】本题考查能源的分类和热量的计算．可燃冰是不可再生能源，天然气完全燃
烧放出的热量：Q＝qV＝3.6×107 J/m3×175 m3＝6.3×109 J ；水升高的温度：Q ＝
吸
cmΔt，且有50%的热量被水吸收，所以Δt＝＝75 ℃. .
14. (1)98 (2)小于 (3)烧杯上加盖子(减小水量、增加水的初温、增大酒精灯火
焰)
【解析】本题考查液体沸腾的温度特点．(1)由图乙可知，水的沸点是98 ℃；(2)水的
沸点低于标准大气压下的沸点，说明实验时大气压小于1个标准大气压；(3)为了缩短
加热时间，可在烧杯上加盖子、减小水量、提高水的初温或增大酒精灯火焰等．
15. (1)20.6 (20.5～20.9都正确)(2)放大 (3)右
【解析】本题考查探究凸透镜成像规律．(1)由图可知，此时物距即烛焰到凸透镜的距
离为20.6(20.5～20.9) cm；(2)由图可知，u
