2017年辽宁省铁岭市中考物理试卷
一、选择题（共12小题，每小题2分，满分28分）
1．（2分）下列数据最接近实际的是（ ）
A．初中生百米赛跑用时约为8s
B．铁岭市六月份的平均气温约为50℃
C．手机电池的电压为12V
D．一袋方便面重约为1N

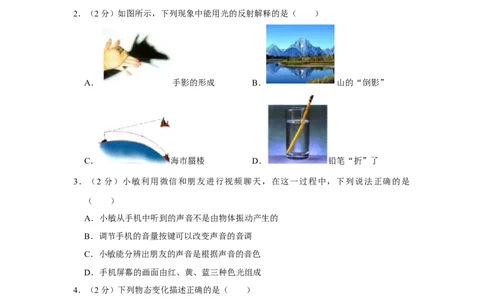

2．（2分）如图所示，下列现象中能用光的反射解释的是（ ）
A． 手影的形成 B． 山的“倒影”
C． 海市蜃楼 D． 铅笔“折”了
3．（2 分）小敏利用微信和朋友进行视频聊天，在这一过程中，下列说法正确的是
（ ）
A．小敏从手机中听到的声音不是由物体振动产生的
B．调节手机的音量按键可以改变声音的音调
C．小敏能分辨出朋友的声音是根据声音的音色
D．手机屏幕的画面由红、黄、蓝三种色光组成
4．（2分）下列物态变化描述正确的是（ ）
A．甲图中山间的雾是水汽化形成的
B．乙图中河里的冰逐渐化成水是熔化现象C．丙图中草木上的霜是水蒸气凝固形成的
D．丁图中蜡烛“流泪”是熔化现象温度保持不变
5．（2分）如图是电流表的内部结构示意图。当电流通过线圈时，线圈在磁场中转动从而
带动指针偏转。下列选项与电流表工作原理相同的是（ ）
A． 动圈式话筒 B． 电铃
C． 电钻 D． 电磁起重机
6．（2分）关于家庭电路和安全用电，下列说法正确的是（ ）
A．灯的开关应接在灯与火线之间
B．家用电器失火，应灭火后切断电源
C．使用试电笔不能用手接触笔尾金属体
D．电路中电流过大一定是发生短路
7．（2分）如图所示，电源电压不变，闭合开关S，当滑片P向左移动时，下列说法正确
的是（ ）
A．电流表A 示数变大
1
B．电流表A 示数变小
2C．电压表V示数变大
D．电压表V与电流表A 示数比值不变
2
8．（2分）下列关于物理知识应用的描述正确的是（ ）
A． 硬币跳起利用流体流速大的位置压强大

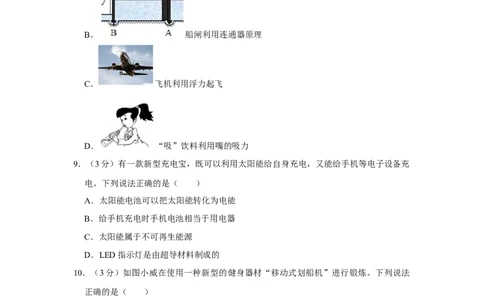

B． 船闸利用连通器原理
C． 飞机利用浮力起飞
D． “吸”饮料利用嘴的吸力
9．（3分）有一款新型充电宝，既可以利用太阳能给自身充电，又能给手机等电子设备充
电。下列说法正确的是（ ）
A．太阳能电池可以把太阳能转化为电能
B．给手机充电时手机电池相当于用电器
C．太阳能属于不可再生能源
D．LED指示灯是由超导材料制成的
10．（3分）如图小威在使用一种新型的健身器材“移动式划船机”进行锻炼。下列说法
正确的是（ ）
A．“划船机”静止时对地面的压力和它所受的支持力是一对平衡力
B．“划船机”手柄处宽大松软是为了减小压强
C．“划船机”向前运动时，小威看到周围的景物向后运动，选择的参照物是地面D．停止划船机，“划船机”还会向前运动一段距离是由于“划船机”具有惯性
11．（3分）甲、乙两个容器分别装有体积相等的A、B两种液体，液体对容器底的压强相
等。现将同一物体分别放入甲、乙两个容器中，静止时如图所示，下列说法正确的是（
）
A．A、B液体的密度 ＞
A B
B．物体在甲、乙两容ρ器中ρ排开液体的质量m
A排
＜m
B排
C．放入物体后两容器底受到液体压强的大小p ＜p
A B
D．物体在两液体中所受浮力F ＝F
A B
12．（3分）如图甲是热敏电阻R （电阻随温度升高而减小）、灯泡L和定值电阻R 的电
1 0
流随电压变化的图象。现将它们接入图乙所示的电路中，其中电流表 A的量程为0～
0.6A，滑动变阻器上标有“？ 0.5A”字样。滑动变阻器滑片移至a端，只闭合S ，电
1
流表A的示数为0.6A，此时灯ΩL正常发光；滑片移至b端，只闭合S ，电流表A的示
2
数为0.4A．下列说法正确的是（ ）
A．电源电压是18V
B．灯泡L的额定功率是7.2W
C．滑动变阻器的最大阻值是20
D．闭合S
1
、S
3
，断开S
2
，电路的Ω最大功率是9W
二、填空题（共9小题，每小题3分，满分26分）
13．（3分）小萌用塑料梳子梳头时，发现头发会随梳子飘起来，这是 现象，头发与梳子相互吸引说明它们带 （填“同种”或“异种”）电荷。梳子是
（填“导体”或“绝缘体”）。
14．（3分）如图是一种方便出行的共享单车，车把上的车闸是 （选填“省力”或
“费力”） 杠杆，遇到紧急情况刹车时，是通过增大压力的方法增大 ，管理中
心通过GPS定位系统锁定单车位置，是通过 （选填“电磁波”或“超声波”）
传递信息。
15．（3分）如图是一款小巧方便的手机投影仪，可以实现将“影院”搬到家中，它的镜
头相当于 透镜，所成的像位于 （选填“一倍焦距以内”、“一倍与二倍
焦距之间”或“二倍焦距以外”），若让像更大些，应将投影仪 （选填“远离”
或“靠近”）屏幕。
16．（2分）火箭发射时用液态氢作燃料，因为液态氢的 （选填“热值”成“比热
容”） 大，燃烧过程将燃料的 能转化为内能。
17．（3分）我国南海舰队导弹驱逐舰排水量是7500t，最大吃水深度6m（即船底到海面
的距离）．满载时船底受海水的压强为 Pa，驱逐舰受到的浮力为 N，卸
掉部分物品后浮力 （选填“变大”、“变小”或“不变）（取 ＝
海水
1.0×103kg/m3，g＝10N/kg） ρ
18．（3分）如图是小勇家的脉冲式电能表（imp表示指示灯闪烁的次数），他家同时使用
的用电器总功率不可超过 W，将电磁炉单独接入电路10min电能表指示灯闪烁
640次，则电磁炉的功率是 W．月初电能表示数如图，若这个月消耗了100度电
则月末电能表的示数为 kW•h。19．（3分）2017年6月5日，第54届世乒赛在德国圆满结束。如图是马龙在决赛时的情
况，高抛发球时球向上运动，它的重力势能 （选填“变大”、“变小”或“不
变”），到达最高点由于受 力作用开始下落，球拍将球击向对方球台，说明力可
以改变物体的 。
20．（3分）用如图所示的滑轮组，把一个重为360N的物体沿竖直方向在10s内匀速提升
1m，所用拉力为200N，物体上升的速度为 m/s，拉力做功的功率为 W，
滑轮组的机械效率为 。
21．（3分）如图所示，电源电压为9V，电动机线圈电阻为1 ．闭合开关，电动机正常工
作，电压表示数为6V，电流表示数为0.5 A．电动机在1miΩn内消耗的电能为 J，
R 的阻值为 ，1min内电动机产生的热量为 J。
0
Ω
三、作图题（共11小题，满分66分）22．（3分）如图是投影仪的成像原理。光线 平行于凸透镜主光轴，F为凸透镜的焦点。
请在图中画出光线 经凸透镜折射后的光线α、经平面镜反射到屏幕的光线，并标出反射
角r。 α
23．（3分）如图甲是一款瓶起子，可简化成如图乙所示的杠杆，其中O为支点，A为动
力作用点，F 为杠杆所受的阻力。请在图乙中画出杠杆平衡时作用在 A点的最小动力
2
F 、动力臂L 及阻力臂L 。
1 1 2
24．（3分）如图所示，小磁针静止在甲、乙两个电磁铁之间。请标出小磁针的N极、乙
电磁铁电源的“+”、“﹣”极和磁感线的方向。
25．（3分）小红家里装修时，她看到工人用电热熔器将两个 PVC管套在热熔器的加热盘
上加热，热熔后再将两个PVC管对接，这样就把两个管子连接在一起。请问：
（1）改变PVC管内能的方式。
（2）工作时将两个PVC管套在加热盘上热熔时PVC管的内能有什么变化？
（3）用分子动理论的观点解释，连接在一起的PVC管冷却后很难被拉开的原因。
（4）电热熔器工作时小红闻到刺鼻的气味，这是什么现象？26．（9分）铁岭市多条公交线路已经使用新能源电气混合公交车。这些公交车具有噪音
小、节能、环保等特点，其部分技术参数如下表。
满载质量 输出功率 发动机效率 最高速度
6000kg 72kW 40% 20m/s
（1）公交车满载时静止在水平地面上，对地面的压强是3×105Pa，求轮胎与地面接触的
总面积。（取g＝10N/kg）
（2）公交车以最高速度沿水平路面匀速行驶10 min，求公交车受到的阻力。
（3）使用天然气作燃料，公交车匀速行驶10min，需要完全燃烧天然气的体积是多少？
（取q天热气 ＝4×107J/m3）
27．（9分）如图甲是食堂为餐具消毒、烘干的保洁消毒柜，其内部电路如图乙，S 为温
1
控开关，S 为门控开关，R为石英加热管。消毒柜的总功率为1250W，臭氧发生器的功
2
率为150W．求：
（1）关闭柜门，门控开关S 闭合，臭氧发生器工作10 min所消耗的电能。
2
（2）正常工作时通过石英加热管R的电流和它的阻值。
（3）若在货架上放100kg的不锈钢餐具，将其从26℃加热到70℃，不计热量损失，正
常工作需要加热多长时间？[c钢 ＝0.46×103J/（kg•℃）]。
28．（5分）小希做“探究水沸腾时温度变化的特点”的实验。（1）组装的实验器材如图甲所示，此时他应将 （选填“A处向上”或“B处向
下”） 适当调整。
（2）某时刻温度计示数如图乙所示，此时烧杯内水的温度为 ℃。
（3）小希完成实验后绘制的温度随时间变化的图象如图丙所示，由图象可知，水的沸
点是 ℃，说明水上方气压 （选填“大于”、“小于”或“等于”）标准
大气压。
（4）小希同学想提高水的沸点，换用了火力更大的酒精灯加热，这种做法 （选
填“可行”或“不可行”）。
29．（6分）小月选择两支完全相同的蜡烛A、B和玻璃板，探究平面镜成像的特点。
（1）在实验中，利用玻璃板代替平面镜的目的是 。
（2）把点燃的蜡烛A、玻璃板分别置于图中位置，将未点燃的蜡烛B放在玻璃板右侧，
移动蜡烛B直至与蜡烛A的像完全重合，由此可得到像与物大小 ，此时蜡烛B位
于图中 cm刻度线处。
（3）将蜡烛B移去，在该处放一光屏，光屏上 （填“能”或“不能”） 承接到
蜡烛A的像。
（4）将玻璃板换成焦距 10cm的凸透镜，光屏仍位于原处，光屏上成倒立、
（选填“放大”、“等大”或“缩小”） 的 （选填“实”或“虚”） 像。
30．（6分）实验小组用长方体木块（各表面粗糙程度相同）、弹簧测力计、长木板、斜
面、两个质量不同的钢球，进行了如图所示的两组实验。（1）如图甲所示，把木块平放在水平长木板上，用弹簧测力计水平拉木块做 运
动，读出弹簧测力计示数：再把木块立放在长木板上，重复上述实验，读出弹簧测力计
的示数。
①比较两次读数，可得出结论：滑动摩擦力的大小与接触面积的大小 （选填“有
关”或“无关”）；
②实验中被控制的变量是接触面的粗糙程度和 。
（2）如图乙所示，在探究动能大小与质量的关系时，用质量不同的钢球在同一斜面的
同一高度由静止滚下、去撞击水平面上的木块，观察木块被撞击的距离。
①该实验研究的是 （选填“钢球”或“木块”） 动能的大小与质量的关系；
②比较图乙两次实验可得出结论，速度一定时，质量越大，物体的动能越 。 由
此联想到高速公路限速牌上标明“120”和“100”字样， （选填“大客车”或
“小轿车”） 的限速应该是100km/h。
31．（7分）小明和小红利用天平和量筒测量花生油的密度。
（1）图甲是小明调节天平平衡时的情景，请你指出错误之处是 。
（2）纠正错误后，按如下步骤进行实验：①用天平测得烧杯的质量为50g。
②将适量花生油倒入量筒中，如图乙所示，则量筒中花生油的体积为 cm3；将量
筒中的花生油全部倒入烧杯，用天平测出烧杯和花生油的总质量。天平平衡时，右盘里
砝码总质量和游码在标尺上的位置如图丙所示，则烧杯中花生油的质量为 g，花
生油的密度为 kg/m3；
③用这种方法测得的花生油的密度比真实值 （选填“偏大”或“偏小”）。
（3）小红按图丁所示方法，也测出了花生油的密度。
①向水槽内注入适量的水，将玻璃管扎有橡皮薄膜的一端逐渐插入水中某一位置；
②再向玻璃管内注入适量的花生油，直到薄膜与玻璃管下端管口相平；
③用刻度尺分别测出水面到薄膜的深度h 和油面到薄膜的深度h ，
1 2
④花生油的密度表达式 ＝ （已知水的密度 ）
花生油 水
⑤实验时小红发现将玻璃ρ 管逐渐插入水中的过程中，橡皮ρ膜的凹陷程度逐渐增大，说明
液体内部压强随深度增加而 。
32．（12分）小红在“测定小灯泡的电功率”的实验中，选择了额定电压为 2.5V的小灯
泡，电源电压保持6V不变，滑动变阻器规格为“40 1A”，连接电路如图甲所示。
Ω
（1）小红所连接电路存在一处错误，请你在错误的导线上面“x”，用笔画线代替导线，
画出正确的连线。
（2）正确连接电路后闭合开关，发现电流表有示数，电压表无示数，则电路中存在的
故障可能是 （选填“灯泡”或“电压表”）断路。
（3）排除故障后，闭合开关，移动滑片，当电压表示数为2V时，电流表的示数如图乙
所示，此时电流表的示数为 A，小灯泡的功率为 W。
（4）若使小灯泡正常发光，应将滑片向 （选填“左”或“右”）移动至电压表
示数为 V。
（5）小红想要继续探究“电流与电阻的关系”，只将小灯泡换成阻值不同的定值电阻，实验时控制定值电阻两端的电压保持2V不变，则更换的定值电阻的阻值不能大于
。
Ω（6）老师又拿来一个额定电流为I
m
的小灯泡，来测量小灯泡的额定功率。设计了如图
丙所示电路，电源电压未知、电阻的阻值为R ．请你将实验步骤补充完整。
0
①只闭合开关 （选填“S ”或“S ”），将滑动变阻器的滑片移至最左端，读出
1 2
电压表V 的示数为U ；
1 1
②只闭合开关 （选填“S ”或“S ”），再次调节滑片，直到电压表V 的示数
1 2 2
为 ，此时小灯泡正常发光，电压表V 的示数为U ；
1 2
③小灯泡额定功率的表达式是P额 ＝ 。
