2016 年辽宁省铁岭市中考物理试卷
一、选择题（本题共12小题，共28分．1～8题为单选题，每题2分；9～12题为多选题，每
题3分，漏选得2分，错选得0分）
1. 在日常生活中经常要进行估测，以下估测最接近实际的是（ ）
A. 考场门的高度约为2m
B. 小伟心脏跳动一次的时间约为1min
C. 现在考场内的温度约为48℃
D. 一块考试用橡皮的质量约为200g
【答案】A
【解析】
【详解】A．门的高度要大于身高，考场门的高度约为2m，故A符合题意；
B．正常人的心跳每分钟约为60~120次，故B不符合题意；
C．中考时为夏季，室内温度在34℃左右，故C不符合题意；
D．一块考试用橡皮的质量约为20g左右，故D不符合题意。
故选A。
2. 如图所示的现象中，能用光的折射解释的是（ ）
A. 地面上的影子
B. 凸面镜成像
C. 光的色散
D. 树林中的阳光
【答案】C【解析】
【详解】A．地面上的影子，是光的直线传播的原理，光线照不到的部分形成影子，故A不符合题意；
B．凸面镜成像，属于光学规律。平行光线投射到凸面镜上，反射的光线将成为散开光线，如果顺着反射
光线的相反方向延伸到凸面镜镜面的后面，可会聚并相交于一点，这一点就是凸面镜的主焦点，属虚性焦
点，故B不符合题意；
C．光的色散，复色光分解为单色光而形成光谱的现象叫做光的色散，复色光进入棱镜后，由于它对各种
频率的光具有不同折射率，各种色光的传播方向有不同程度的偏折，因而在离开棱镜时就各自分散，将颜
色按一定顺序排列形成光谱，是光的折射现象，故C符合题意；
D．树林中的阳光，是光的直线传播的原理，故D不符合题意。
故选C。

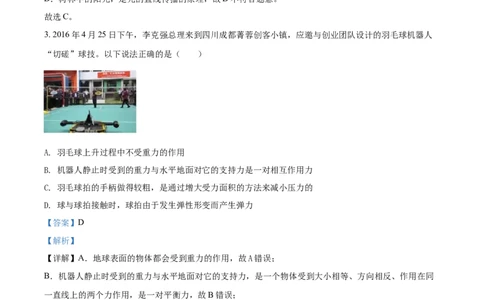

3. 2016年4月25日下午，李克强总理来到四川成都菁蓉创客小镇，应邀与创业团队设计的羽毛球机器人
“切磋”球技。以下说法正确的是（ ）
A. 羽毛球上升过程中不受重力的作用
B. 机器人静止时受到的重力与水平地面对它的支持力是一对相互作用力
C. 羽毛球拍的手柄做得较粗，是通过增大受力面积的方法来减小压力的
D. 球与球拍接触时，球拍由于发生弹性形变而产生弹力
【答案】D
【解析】
【详解】A．地球表面的物体都会受到重力的作用，故A错误；
B．机器人静止时受到的重力与水平地面对它的支持力，是一个物体受到大小相等、方向相反、作用在同
一直线上的两个力作用，是一对平衡力，故B错误；
C．羽毛球拍的手柄做得较粗，是通过增大接触面的粗糙程度的方法来增大摩擦力的，故C错误；
D．力能使物体发生弹性形变，所以球与球拍接触时，球拍由于发生弹性形变而产生弹力，故D正确。
故选D。

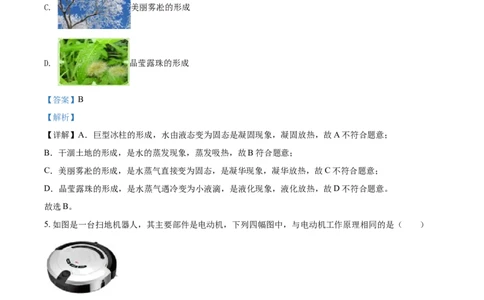

4. 下面四幅图片所涉及的物态变化中，伴随吸热的是（ ）A. 巨型冰柱的形成
B. 干涸土地的形成
C. 美丽雾凇的形成
D. 晶莹露珠的形成
【答案】B
【解析】
【详解】A．巨型冰柱的形成，水由液态变为固态是凝固现象，凝固放热，故A不符合题意；
B．干涸土地的形成，是水的蒸发现象，蒸发吸热，故B符合题意；
C．美丽雾凇的形成，是水蒸气直接变为固态，是凝华现象，凝华放热，故C不符合题意；
D．晶莹露珠的形成，是水蒸气遇冷变为小液滴，是液化现象，液化放热，故D不符合题意。
故选B。
5. 如图是一台扫地机器人，其主要部件是电动机，下列四幅图中，与电动机工作原理相同的是（ ）
A. B. C. D.【答案】B
6. 如图所示的电路中，电源电压不变。当滑动变阻器的滑片P向右移动时，下列说法正确的是（ ）
A. 电压表的示数变大 B. 电流表的示数不变
C. 小灯泡变亮 D. 电路的总功率变小
【答案】D
【解析】
【详解】由电路图可知，电压表测量电源电压，故电压表示数不变。电流表测干路电流，当滑动变阻器的
滑片P向右移动时，滑动变阻器阻值增加，总电阻增加，由
可知干路电流减小。根据小灯泡电功率为
可知小灯泡 的电功率减小，故小灯泡变暗。
电路的总功率为
可知总功率减小。故ABC错误，D正确。
故选D。
7. 如图所示的物品中，通常情况下属于导体的是（ ）
A. 塑料笔袋B. 橡胶轮胎
C. 金属厨具
D. 木质笔筒
【答案】C
【解析】
【详解】A．导体是能够导电的，比如金属有自由活动的电子，溶液中有自由移动的离子，而塑料没有自
由移动的粒子，故不导电，故A选项不符合题意；
B．橡胶轮胎通电后也是没有自由移动的带电粒子，故不导电，故B选项不符合题意；
C．金属厨具是金属，有自由移动的电子，故可以导电的，故C选项符合题意；
D．木质笔筒是木头，是没有自由移动的带电粒子，故D选项不符合题意。
故选C。
8. 以下说法正确的是（ ）
A. 用吸管吸取牛奶，是由于嘴的吸力作用
B. 根据流体压强与流速的关系，火车站的站台上设置了安全线
C. 静止在斜面上的物理课本，如果所受的力全部消失，它将向下运动
D. 在路面上减速运动的汽车，由于质量不变，其动能也是不变的
【答案】B
【解析】
【详解】A．用吸管吸取牛奶，吸管内的大气压减小，小于外界大气压，外界大气压将牛奶压入吸管中，
故A选项错误；
B．根据流体压强与流速的关系，流速大的地方压强小，当火车进站时，空气流速大，压强小，人容易被
外侧空气压向火车，故B选项正确；
C．静止在斜面上的物体，如果外力消失，物体将维持原来的状态，故C选项错误；
D．在路面上减速运动的汽车，质量不变，速度减小，动能变小，故 D选项错误。故选B。
9. 如图所示为电冰箱的结构简图，以下有关电冰箱涉及到的物理知识，说法正确的是
A. 电冰箱背部的冷凝器发热﹣电流的热效应
B. 0℃的水变成等质量0℃的冰﹣内能减小
C. 电冰箱的电源线采用三脚插头﹣防止触电
D. 电冰箱内的食物不密闭并长期存放会串味﹣分子的无规则运动
【答案】BCD
【解析】
【分析】
（1）在冰箱的内部利用汽化吸热带走热量，在冰箱外部是利用液化放热，把热量放出；
（2）内能的大小与物体的质量、温度和状态有关；
（3）三孔插座的接法是左零右火上接地，有金属外壳的家用电器，应使用三角插头；
（4）一切物质的分子都在不停地做无规则的运动，扩散现象是分子运动的结果．
【详解】A、由于从压缩机里出来的是气态氟利昂，在冷凝器中发生液化变成液态，液化时要放出热量，
从而把热从冰箱里排到冰箱外，故A错误；
B、0℃的水变成0℃的冰，温度不变，但凝固要放热，所以内能减小，故B正确；
C、有金属外壳的家用电器，应使用三角插头，这样即使金属外壳带电，电流会通过地线导入大地，防止
造成触电事故，故C正确；
D、所谓的串味，是这种食物中有另一种食物的味道，这是因为一切物质的分子总在不停地做无规则的运
动，所以组成这种食物的部分分子会运动到了另一种食物中而造成食物“串味”，这是一种扩散现象，故
D正确．
故选BCD．
10. 家庭电路中，下列说法正确的是（ ）
A. 电能表应该安装在家庭电路的干路上
B. 一个插线板上可以同时接入多个大功率用电器
C. 使用试电笔时，切不可用手接触笔尖的金属体
D. 当电灯的开关发生短路时，保险丝会熔断【答案】AC
【解析】
【详解】A．因为家庭电路是并联的，所有用电器并联后再与电能表串联，这样通过电能表和用电器的电
流就相等，所有用电器的总功率就等与电能表的功率，用电器消耗的电能就是电能表消耗的电能，所以电
能表应该安装在家庭电路的干路上，故A正确；
B．为了安全用电，防止过载，一个插线板上不可以同时接入多个大功率用电器，故B错误；
C．使用试电笔时，切不可用手接触笔尖的金属体，应该用手指触碰笔尾的金属体，故C正确；
D．当电灯的开关发生短路时，电灯会一直亮下去，保险丝不会熔断，故D错误。
故选AC。
11. 水平桌面上有两个完全相同的杯子，分别盛有甲、乙两种不同的液体，将两个完全相同的小球放入杯
子中，小球静止后的状态如图所示，此时两种液体的液面相平，下列说法正确的是（ ）
A. 两种液体的密度关系为ρ ＜ρ
甲 乙
B. 小球在两种液体中所受浮力关系为F ＝F
浮甲 浮乙
C. 液体对容器底的压强关系为p ＞p
甲 乙
D. 液体对容器底的压力关系为F ＝F
甲 乙
【答案】AB
【解析】
【详解】A．如题所示，小球在甲液体中悬浮，小球的密度等于液体密度；小球在乙液体中漂浮，小球的
密度小于液体密度，所以甲液体的密度小于乙液体的密度，故A正确；
B．物体在液体中处于漂浮或悬浮状态时，物体的浮力等于重力，所以小球在两种液体中所受浮力相等，
故B正确；
C．由题意知，小球静止后的状态如图所示，此时两种液体的液面相平，液体的深度相同，甲液体的密度
小于乙液体的密度，根据p=ρ gh可知，甲液体对容器底部的压强小于乙液体对容器底部的压强，故C错
液
误；
D．两个完全相同的杯子，底面积相同，因为甲液体对容器底部的压强小于乙液体对容器底部的压强，根
据F=pS，可知，甲液体对容器底的压力小于乙液体对容器底的压力，故D错误。
故选AB。
12. 如图甲所示电路中，电源电压保持不变，R 是定值电阻，滑动变阻器R的最大阻值为100Ω，小灯泡L
0标有“6V”字样，电流表所选量程为0～0.6A，电压表所选量程为0～3V。图乙是R 和小灯泡L的电流随
0
电压变化的图象。当闭合开关S、S，断开S 时，小灯泡正常发光，下列说法正确的是（ ）
1 2 3
A. R 的阻值为10Ω
0
B. 小灯泡的额定功率3W
C. 只闭合S，滑动变阻器的滑片滑到最左端时，各电路元件是安全的
3
D. 闭合S，断开S、S 时，电压表会超过量程
2 1 3
【答案】ABD
【解析】
【详解】A．由图乙可知，R 的伏安特性曲线是过原点的一条直线，阻值为
0
故A正确；
B．由图乙可知，小灯泡在额定电压6V时正常工作的电流为0.5A，小灯泡的额定功率是
C．由题意可知，当闭合开关S、S，断开S 时，小灯泡正常发光，则电源电压为小灯泡的额定电压为
1 2 3
6V；只闭合S，滑动变阻器的滑片滑到最左端时，电压表测量的电压为6V，超出电压表量程，故C错误；
3
D．闭合S，断开S、S 时，定值电阻和小灯泡串联，由图乙可知，定值电阻两端的电压为4V，小灯泡两
2 1 3
端的电压为2V，电压表示数为4V，超出电压表量程，故D正确。
故选ABD。
二、填空题（本题共9小题，每空1分，共26分）
13. 2016年4月8日《我是歌手第四季》完美收官。如图所示，冠军得主李玟在演唱时，歌声是由声带的
______产生的，家在铁岭的小燕通过电视观看了现场直播，电视台的信号是通过______来传递的，在另一
房间的妈妈，一听就知道是李玟在演唱，她是依据声音的______判断出来的。【答案】 (1). 振动 (2). 电磁波 (3). 音色
【解析】
【详解】[1]歌声是由声带的振动产生的。
[2]电视台的信号是发射的电磁波。
[3]能直接辨别是谁发出声，是声音的音色。
14. 做眼操时各班级有线广播同时开播同时停播，他们是______联的，因为他们________（选“能”或
“不能”）独立工作。教室里电风扇的扇叶容易沾灰尘，主要是因为扇叶旋转时与空气发生___________
现象，带电体具有______________的性质的缘故。
【答案】 (1). 并 (2). 能 (3). 摩擦起电 (4). 吸引轻小物体
【解析】
【详解】[1][2]因为家庭电路中的电压为220V，而有线扬声器的额定电压为220V；考场的有线扬声器可以
单独播放，不能相互影响的，所以它们之间是并联的；只需要在干路上加一个开关，就可以控制它们同时
开播或停播。
[3][4]电扇工作时，扇叶和空气摩擦，使扇叶上和空气中带有异种电荷，因带电体能吸引轻小物体，所以扇
叶带电后吸引轻小的灰尘，于是灰尘被吸在扇叶上。
15. 如图所示，2016年国际田联世界挑战赛北京站，男子4×100m接力（全程400m），陈时伟、谢震业、
苏炳添、张培萌组成的中国队以38.21s夺冠。若以冲刺跑的张培萌为参照物，观众是______的，四个人跑
完全程的平均速度为______m/s。（结果保留一位小数）
【答案】 (1). 运动 (2). 10.5
【解析】
【详解】[1]以冲刺跑的张培萌为参照物，张培萌为静止的，观众与张培萌的位置发生了改变，故观众是运
动的。[2]平均速度为
故全程的平均速度是10.5m/s。
16. 柳宗元在《小石潭记》中写道：“潭中鱼可百许头，皆若空游无所依。”他看见的潭水中的鱼，实际
上是光从水中斜射向空气______时发生而形成的______(选填“实”或“虚”)像，像的位置比实际鱼的位
置要______(选填“高”或“低”)一些。
【答案】 (1). 折射 (2). 虚 (3). 高
【解析】
【详解】[1]人在水面外看水中的鱼时，是鱼的光线通过水面射向空气时发生折射，折射光线进入人眼，折
射角大于入射角，折射光线向水面偏折。
[2][3]我们看到的水中的鱼，是由光的折射形成的虚像，在折射光线的反向延长线上，由于折射光线向水面
偏折，折射光线反向延长线相对于入射光线位置升高了，所以看到的水中的鱼位置比实际位置高。
17. 铁岭著名的“莲花湖湿地公园”能较好的调节当地的气候，主要是因为水的______大，湖中荷叶上的
几滴小水珠能合成一大滴，说明分子间存在______。
【答案】 (1). 比热容 (2). 引力
【解析】
【详解】[1]比热容是表征物质吸放热性能的物理量，铁岭著名的“莲花湖湿地公园”能较好的调节当地的
气候，主要是因为水的比热容大，吸收相同的热量，温度变化的小。
[2]分子之间存在着相互作用的引力和斥力，湖中荷叶上的几滴小水珠能合成一大滴，说明分子间存在引力。
18. 如图所示，“星球太阳”号是一艘利用太阳能作为动力驱动的双体船，船体上方有500m2的太阳能板为
其提供动力，排水量为60t。动力船将太阳能最终转化为船的______能，太阳能是______(选填“可”或
“不可”)再生能源，该船在江水中能受到的最大浮力是______N。（g＝10N/kg）
【答案】 (1). 机械 (2). 可 (3). 6×105
【解析】
【详解】[1]太阳能板为双体船提供动力使其运动，动力船将太阳能最终转化为船的机械能。
[2]太阳能是一种取之不尽用之不竭的可再生清洁能源。
[3]该船在江水中漂浮，浮力等于排开水的重力为F =G =mg=6×104kg×10N/kg=6×105N
浮 排
19. 如图所示的装置，用来探究通电时间相同时，电流产生的热量与______(选填“电阻”或“电流”)的
关系，若电路中的干路电流为1A，则1min内电流通过R 产生的热量为______J；R 产生的热量比R 产生
1 1 2
的热量______(选填“多”或“少”)。
【答案】 (1). 电流 (2). 300 (3). 多
【解析】
【详解】[1]如图所示，电阻R 和R 的电阻相同，流经电阻R 和R 的电流不同，实验探究通电时间相同时，
1 2 1 2
电流产生的热量与电流的关系。
[2]电路中的干路电流为1A，则流经R 的电流为1A，则1min内电流通过R 产生的热量为
1 1
Q=I2Rt=(1A)2×5Ω×60s=300J
[3]根据串联分流的原理，流经R 和R 的电流之和等于流经R 的电流，所以流经R 的电流大于流经R 的电
2 3 1 1 2
流，根据Q=I2Rt，时间相同时，电流越大产生的热量越多，故R 产生的热量比R 产生的热量多。
1 2
20. 如图所示电路中，电源电压不变，R＝10Ω。当开关S、S 都闭合时电压表的示数为3V，则电源电压
1 1 2
为______V。当开关S 闭合，S 断开时，电压表的示数为1V，则电流表的示数为______A，R 的阻值为
1 2 2
______Ω。
【答案】 (1). 3 (2). 0.1 (3). 20
【解析】
【详解】[1]当开关S、S 都闭合时，R 被短路，电路中只有R，电压表测量的是电源电压为3V。
1 2 2 1
[2]当开关S 闭合，S 断开时，电压表测量的是R 两端的电压为1V，电流表测量的是流经R 的电流为
1 2 1 1则电流表的示数为0.1A 。
[3]当开关S 闭合，S 断开时，定值电阻R 和R 串联，电压表示数为1V，则加在R 两端的电压为2V，电
1 2 1 2 2
流为0.1A，R 的阻值为
2
21. 如图所示，工人用滑轮组吊起需要维修的发动机，他用400N的拉力在10s内把质量为120kg的发动机
匀速提升1m。则工人做功的功率是______W，滑轮组的机械效率是______。若发动机为汽油机，在
______冲程，将内能转化为机械能。(g＝10N/kg)
【答案】 (1). 160 (2). 75% (3). 做功
【解析】
【详解】[1]已知，工人用滑轮组吊起需要维修的发动机，他用 400N的拉力在10s内把质量为120kg的发
动机匀速提升1m，由图可知，绳子的股数为4。则工人做功的功率是
[2]滑轮组的机械效率是
[3]在汽油机的四个冲程当中，将内能转化为机械能的是做功冲程。
三、作图题（本题共3小题，每题3分，共9分）
22. 图甲是小乔同学去“极地馆”看见企鹅在水池边休息的情景，其简图如图乙所示。其中A点代表小乔的眼睛，B点代表企鹅的头部。请在乙图中画出小乔看到企鹅头部及其像的光路图。
【答案】
【解析】
【详解】企鹅头部反射的光，通过直线传播，进入人的眼睛，可以连接 BA，得到小乔看到企鹅头部的光
路图；根据平面镜的成像规律，企鹅头部的像，可以过 B点作垂线垂直水面，等距离取企鹅头部的像 ，
连接 ，交于水面的O点，连接 ，可得到入射光线 ，反射光线 ，如下图所示。
23. 如图甲所示，放到手机支架上的手机相当于一个杠杆，图乙为此杠杆的简图，其中O为支点，F 为支
1
持手机的动力，A为手机的重心。请在图乙中画出：F 的力臂l、杠杆所受阻力F 及阻力臂l。
1 1 2 2【答案】
【解析】
【详解】杠杆所受到的阻力即为杠杆的重力，方向竖直向下，作阻力 F 的力的作用线，从支点到力作用线
1
作垂线，即作出力臂l；动力F 的力臂就是支点到力作用线的距离即为l，如图所示：
2 1 2
。
24. 如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧缩短。请标
出电磁铁上端的极性、磁感线的方向及电源正负极。
【答案】
【解析】
【详解】滑片P向右滑动时，电流增大，电磁铁的磁性增强，分析可知电磁铁的上端为 N极，根据右手螺
旋定则可知电流方向，如图所示四、简答题（3分）
25. 2016年3月6日，中国男子乒乓球队在第53届吉隆坡世乒赛上战胜日本队获得冠军。如图所示，是中
国运动员马龙发球的瞬间。请回答下列问题：
(1)抛球时，球由静止变为运动，说明力有什么作用效果？
(2)乒乓球被抛出后，为什么能继续向上运动？
(3)乒乓球向上运动时，机械能是如何转化的？（不计空气阻力）
【答案】(1)改变物体运动状态；(2)乒乓球具有惯性；(3)动能转化为重力势能
【解析】
【详解】(1)抛球时，球由静止变为运动，说明力有改变物体运动状态的效果。
(2)乒乓球被抛出后，由于惯性，乒乓球继续向上运动。
(3)动能转化为重力势能。
五、计算题（本题共2小题，共18分．要求写出必要的文字说明、公式、计算过程、数值、
单位和答）
26. 如图是我国自行研发的一款纯电动中巴车，它的整车质量为4000kg，静止时轮胎与路面接触的总面积
约0.2m2，以30m/s的速度沿水平路面匀速行驶时的输出功率约90kW，求：（g取10N/kg）
（1）静止时中巴车对水平路面的压强有多大？
（2）中巴车以30m/s的速度水平匀速直线行驶时，所受阻力是多少？
（3）若中巴车改用汽油作动力，假如汽油燃烧放出的热量全部用来做功，以90kW的输出功率行驶1h，
至少要燃烧多少升的汽油？（汽油的热值为 ）【答案】（1） ；（2）3000N；（3）10L
【解析】
【详解】(1)静止时中巴车对水平路面的压力等于其重力，故对地面的压强压强
(2)由公式
中巴车以30m/s的速度水平匀速直线行驶时，汽车的牵引力
中巴车匀速直线行驶，受到的阻力和牵引力是一对平衡力，故阻力也是3000N。
(3)汽车动力做的功
假如汽油燃烧放出的热量全部用来做功，则汽油的体积
答：(1)静止时中巴车对水平路面的压强是 ；
(2)中巴车以30m/s的速度水平匀速直线行驶时，所受阻力是3000N；
(3)假如汽油燃烧放出的热量全部用来做功，以90kW的输出功率行驶1h，至少要燃烧10L的汽油。
27. 小喻的爸爸看完电视时习惯用遥控器关闭电视机和有线机顶盒，而不断开电源，这样做虽然方便，但
电视机和机顶盒在待机状态下仍在消耗电能。为了说服爸爸，小喻关闭其他用电器，让电视机和机顶盒处
于待机状态，观察到如图所示的电能表的转盘在12分钟内转了3转。求：
(1)电视机和机顶盒总的待机功率是多少？
(2)若每天看4个小时电视，然后处于待机状态，一个月(30天)因待机浪费的电能是多少？
(3)把这个月节省下来的电能给水供热，这些热量的84%被水吸收，能使100kg的水从20℃升高到多少摄氏
度？[水的比热容c ＝4.2×103J/(kg•℃)]
水【答案】(1)5W；(2)3kW·h；(3)41.6
【解析】
【详解】(1)观察到如图所示的电能表的转盘在12分钟内转了3转，则可以得出
求得电视机和机顶盒总的待机功率P=5W。
(2)一个月(30天)待机的总时间为
消耗的总电能为
(3)消耗的总电能为1.08×107J，把这个月节省下来的电能给水供热，这些热量的84%被水吸收，可得出
代入数据可得
求得：t=41.6℃。
答：(1)电视机和机顶盒总的待机功率是5W；
(2)若每天看4个小时电视，然后处于待机状态，一个月(30天)因待机浪费的电能是3kW·h；
(3)把这个月节省下来的电能给水供热，这些热量的84%被水吸收，能使100kg的水从20℃升高到41.6摄
氏度。
六、实验、探究题（本题共5小题，共36分）
28. 如图所示，小文做“观察水的沸腾”实验。(1)小文发现烧杯中有大半杯热水，就倒掉一部分水再点燃酒精灯加热，她这样做是为了减少水的质量从而
______；
(2)某时刻温度计的示数如图甲所示，此时烧杯中水的温度为______℃；
(3)根据实验记录的数据，小文绘制了水的温度随时间变化的图象，如图乙所示。由图像可知，水的沸点是
______℃，此时大气压强______(选填“高于”、“等于”或“低于”)1标准大气压；
(4)如图丙所示，水沸腾时气泡上升体积变大，是因为气泡受到水的______减小。
【答案】 (1). 加快水的沸腾 (2). 88 (3). 99 (4). 低于 (5). 压强
【解析】
【详解】(1)[1]为了加快水的沸腾可以通过减少水量，小文发现烧杯中有大半杯热水，就倒掉一部分水再点
燃酒精灯加热，她这样做是为了减少水的质量从而加快水的沸腾。
(2)[2]如图甲所示，温度计的分度值为1℃，温度计读数为88℃。
(3)[3]水在沸腾时持续吸热，温度不变，如图乙所示，水的沸点是99℃。
[4]1个标准大气压下水的沸点是100℃，气压越低，水的沸点越低，由此时水的沸点为99℃可知，此时大
气压强低于1标准大气压。
(4)[5]根据公式p=ρ gh，深度越小，液体的压强越小，如图丙所示，水沸腾时气泡上升体积变大，是因为
液
气泡受到水的压强减小。
29. 如图甲、乙所示，小佳手拿一个凸透镜，先看了自己的指纹，再伸直手臂看窗外远处的物体，看到的
像是不同的。这是为什么呢？他做了如图丙所示的探究实验，凸透镜的焦距为10cm，他先后将蜡烛放在
A、B、C三个区域内。调整光屏的位置，观察成像情况。
(1)将蜡烛放在______区域时，反映的是图甲的成像原理，此时眼睛要在______（选填“蜡烛”或“光
屏”）一侧观察，才能看到一个______（选填“正立””或“倒立”）、放大的虚像；的
(2)将蜡烛______区域时，反映 是图乙的成像原理，这个成像性质在实际生活中的应用是______（选填
“照相机”、“投影仪”或“放大镜”）；
(3)实验完毕，小佳将蜡烛换成一个高亮度的LED小灯，调整好高度，把它放到光具座的某一位置，左右
移动光屏，发现光屏上出现了一个大小始终不变的圆形光斑（不是像），出现这种情况的原因是______。
【答案】 (1). C (2). 光屏 (3). 正立 (4). A (5). 照相机 (6). LED放在焦点上
【解析】
【详解】(1)[1][2][3]图甲是放大镜的成像原理，所成的是正立放大的虚像，物距在1倍焦距内，故蜡烛要
放在C区域，眼睛要在光屏一侧。
的
(2)[4][5]将蜡烛放在A区域时，反映 是图乙的成像原理，生活中的应用是照相机。
(3)[6]光屏上出现了一个大小始终不变的圆形光斑（不是像），出现这种情况的原因是LED放在焦点上。
30. 妈妈的一双脚底带有很多胶粒的防滑瑜伽袜，引发了小红的思考：滑动摩擦力的大小和什么因素有关
呢？于是她找来三个挂钩、两块相同的新透明皂A、B和一个弹簧测力计，在家里的水平大理石窗台上做
了如图所示的四次探究实验。
的
(1)她每次都要用弹簧测力计沿水平方向拉动透明皂做匀速直线运动，目 是根据______得出滑到摩擦力的
大小；
(2)①②两次实验说明：在接触面粗糙程度相同时，______越大，滑动摩擦力越大；
(3)比较实验②③，可得出结论：滑动摩擦力的大小与接触面积大小______(选填“有关”或“无关”)；
(4)小红在窗台上铺了一条毛巾，做了第④次实验，对比①④两次实验______(选填“能”或“不能”)得出
滑动摩擦力的大小与接触面的粗糙程度的关系，理由是______；
(5)取下挂钩，她还想探究“压力的作用效果和哪些因素有关”。她找来一只一端削尖的铅笔，如图所示，
手拿A、B两块透明皂用力顶住铅笔的两端，观察两块透明皂的表面，得出结论：压力相同时，______越
小，压力的作用效果越明显。她还发现，越用力，笔尾也陷入的越深，说明：______相同时，压力越大，
压力的作用效果越明显；(6)以上科学探究中，共同使用的研究方法是______法。
【答案】 (1). 二力平衡 (2). 压力 (3). 无关 (4). 不能 (5). 没有控制压力一定 (6). 受力
面积 (7). 受力面积 (8). 控制变量
【解析】
【详解】(1)[1]用弹簧测力计沿水平方向拉动透明皂做匀速直线运动，弹簧测力计对透明皂的拉力和透明皂
受到的摩擦力大小相等、方向相反、作用在同一直线上，是一对平衡力，目的是根据二力平衡得出滑到摩
擦力的大小。
(2)[2]①②两次实验，在接触面粗糙程度相同时，第①次实验时用一个新透明皂A，第②次实验时用两个
新透明皂A、B，两次实验的压力不同，第①次实验的弹簧测力计示数小于第②次实验的弹簧测力计示数，
①②两次实验说明：在接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
(3)[3]实验②③，保证压力相同，接触面的粗糙程度相同，接触面积不同，两次实验是弹簧测力计的示数相
同，比较实验② ③，可得出结论：滑动摩擦力的大小与接触面积大小无关。
(4)[4][5]小红在窗台上铺了一条毛巾，做了第④次实验，对比①④两次实验，接触面的粗糙程度不同，压
力不同，没有控制控制压力相同，故不能得出滑动摩擦力的大小与接触面的粗糙程度的关系。
(5)[6]探究“压力的作用效果和哪些因素有关”。小红找来一只一端削尖的铅笔，如图所示，手拿A、B两
块透明皂用力顶住铅笔的两端，观察两块透明皂的表面，保证了压力相同，受力面积不同，铅笔削尖的一
端压痕要大于平整的一端，可以得出结论：压力相同时，受力面积越小，压力的作用效果越明显。
[7]越用力，笔尾也陷入的越深，说明：受力面积相同时，压力越大，压力的作用效果越明显。
(6)[8]以上科学探究中，都是控制其他因素不变，改变其中的一个量看对实验结果是否有影响，共同使用的
研究方法是控制变量法。
31. 小滕同学去葫芦山庄旅游，很喜欢放在玻璃展箱水底的各种实心物件。他买回一大一小两个葫芦，想
知道这两个葫芦是不是由同种材料制成的，做了如下实验：
(1)测量小葫芦的密度：①将托盘天平放在______桌面上，游码放在标尺左端的零刻度线处，然后调节______使天平横梁平衡；
②将小葫芦放在天平左盘，向右盘加减砝码并调节游码在标尺上的位置，直到天平平衡，如图甲所示，则
小葫芦的质量是______g；
③他用量筒和水按照图乙的方法测出了小葫芦的体积。
④小葫芦的密度为ρ ＝______kg/m3。
小
(2)由于大葫芦无法放进量筒内，小腾用弹簧测力计和水也测出了它的密度。
①用细线将大葫芦挂在弹簧测力上，静止时弹簧测力计的示数如图丙所示；
②将大葫芦浸没在水中，不碰到烧杯底，静止时弹簧测力计的示数如图丁所示。
③大葫芦的密度是ρ ＝______kg/m3(g＝10N/kg)
大
(3)他判断两个葫芦______(选填“是”或“不是”)由同种材料制成的。
【答案】 (1). 水平 (2). 平衡螺母 (3). 27 (4). 2.7×103 (5). 1.9×103 (6). 不是
【解析】
【详解】(1)①[1][2]使用天平时，将托盘天平放在水平桌面上，游码放在标尺左端的零刻度线处，然后调
节平衡螺母使天平横梁平衡。
②[3]天平测量物体的质量为砝码的质量加上游码的示数，将小葫芦放在天平左盘，向右盘加减砝码并调节
游码在标尺上的位置，直到天平平衡，如图甲所示，则小葫芦的质量是
m =20g+5g+2g=27g
小
④[4]如图乙所示，小葫芦的体积为
V =40mL-30mL=10mL=10cm3
小
小葫芦的密度为
(2)③[5]如图丙、丁所示，大葫芦的重力为3.4N，浮力为F =G-F =3.4N-1.6N=1.8N
浮 示
根据 ，大葫芦完全浸没在水中排开水的体积等于大葫芦的体积为
大葫芦的密度是
(3)[6]小葫芦的密度为2.7×103kg/m3，大葫芦的密度为1.9×103kg/m3，两个葫芦的密度不同，所以两个葫芦
不是由同种材料制成的。
32. 小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电
阻有5Ω、10Ω、15Ω、20Ω、和30Ω。
(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；
______
(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能
是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要
求时，电流表示数如图乙所示，电流为______A；
(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或
“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；
(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器
的最大阻值不能小于______Ω；
(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。已知小灯泡的额定
电压为U ，电源电压为U，滑动变阻器A的最大阻值为R，请完成实验步骤并写出表达式：
额 0
①闭合开关S、S，断开S，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；
1 2
②闭合开关S、S，断开S，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U ，此时
2 1 额灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻
器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示
数为U'；
③小灯泡的额定功率表达式为P ＝______。
额
【答案】 (1). (2). 断路 (3). 0.4 (4). 左 (5). 2 (6). 15
(7). U (8). 移动滑动变阻器B的滑片 (9). B (10). 右 (11).
额
【解析】
【详解】(1)[1]定值电阻应该串联到电路中，所以导线连接左侧接线柱；滑动变阻器滑片已经滑到最左端，
要是滑动变阻器接入电路的阻值最大，导线连接滑动变阻器下端的右侧接线柱，如图所示：
。
(2)[2]将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，说明电路出现了断路，
因为电压表有示数，所以是并联在电压表两接线柱内的电路器件发生断路，电压表测量的是定值电阻两端
的电压，所以电路故障可能是电阻断路。
[3]如图乙所示，电流表的量程是0~0.6A，分度值为0.02A，电流表的时数为0.4A。
(3)[4]将5Ω的定值电阻换成10Ω的定值电阻后，电压表示数变大，要控制电压不变，就需要增大滑动变阻
器接入电路的阻值，所以滑动变阻器滑片需要向左移动。
[5]已知刚接入的电阻为5Ω，电流表示数为0.4A，则定值电阻两端的电压为
U=IR=0.4A×5Ω=2V
探究电流与电阻的关系，要控制电阻两端的电压不变，保持为2V。
(4)[6]根据串联分压的原理可知电阻R的电压为2V，滑动变阻器两端的电压为1V，当R为最大值，选择滑动变阻器的最小阻值R 为
L
则他选择的滑动变阻器的最大阻值不能小于15Ω。
(5)①[7]已知小灯泡的额定电压为U ， 闭合开关S、S，断开S，移动滑动变阻器A的滑片，使电压表的
额 1 2
示数为U ，此时小灯泡正常发光。
额
②[8]闭合开关S、S，断开S，保持滑动变阻器A的滑片位置不变，移动滑动变阻器B的滑片，使电压表
2 1
的示数为U 。
额
[9]此实验利用的是等效电阻的方法，通过控制开关的闭合，让滑动变阻器B的电阻等效等于灯泡电阻，则
此时灯泡正常发光时的电阻就等于滑动变阻器B接入电路的电阻。
[10]滑动变阻器A的最大阻值为R，借助滑动变阻器的最大阻值求出电流的大小，故需要将滑动变阻器的
0
滑片滑到最大阻值处，故将滑动变阻器A的滑片移动到右端，读出电压表的示数为U'。
③[11]电路中的电流为
滑动变阻器B接入电路的阻值为
小灯泡的额定功率为
