合肥一六八中学 2023 级高二期末调研试卷
物理试题
一、选择题：本题共8小题，每小题4分，共32分。在每小题给出的四个选项中，只有一项是符合要求
的。
1．如图所示是某汽车通过ETC过程的v-t图像，下面说法正确的是（ ）
A．0∼t 内，汽车做匀减速直线运动
1
B．t ∼t 内，汽车静止
1 2
C．0∼t 和t ∼t 内，汽车加速度方向相同
1 2 3
D．0∼t 和t ∼t 内，汽车速度方向相反
1 2 3
2．如图所示，把一根柔软的铜制弹簧悬挂起来，使它的下端刚好跟槽中的水银接触，再将a、b端分别
与一直流电源两极相连；发现弹簧开始上下振动，电路交替通断。则下列说法正确的是（ ）
A．通入电流时，弹簧各相邻线圈之间相互排斥
B．将a、b端的极性对调，弹簧将不再上下振动
C．换用交流电，无法使弹簧上下振动
D．增大电流，弹簧下端离开水银液面的最大高度一定变大
3．一列简谐横波在t = 0时的波形图如图所示。介质中x = 2 m处的质点P沿y轴方向做简谐运动的方程
为y=10sin(5πt)cm。下列说法正确的是（ ）
A．这列波的振幅为20 cm
B．这列波的波速为10 m/s
C．这列波沿x轴负方向传播
D．t = 0.2 s时P点位于波峰
4．某校有一个面积足够大的鱼池，在鱼池底部中央安装有一个防水灯 组，
灯组由三只分别发出红光、绿光、蓝光的小灯组成，整个灯组视为一个点光源，如图（a）所示。晚上开
灯后，在水面上会看到如图（b）所示的图案，中间是圆形区域，再往外面是两个环形光带。下列说法正
确的是（ ）
A．圆形区域是白色光，由里到外依次是蓝色和红色光环
B．圆形区域是白色光，由里到外依次是绿色和红色光环
C．如果鱼池水面降低，中间圆形区域的面积变大
D．如果鱼池水面降低，中间圆形区域的面积变小
5．如图甲为氦离子（He+）的能级图，大量处在n=4的能级的氦离子在向低能级跃迁的过程中，用其中
所辐射出的能量最小的光子去照射光电管阴极K，电路图如图乙所示，合上开关，发现电流表读数不为
零。调节滑动变阻器，发现当电压表读数小于0.82V时，电流表示数仍不为零；当电压表读数大于或等于
0.82V时，电流表读数为零。则光电管阴极材料的逸出功W 为（ ）
0
A．0.82eV B．1.00eV C．1.82eV D．2.64eV
6．如图所示，两个彩灯用电线1、2、3连接，悬吊在墙角，电线1与竖直方向 的
夹角θ =30°，电线3与水平方向的夹角θ =37°，不计电线的重力，
1 2sin37°=0.6，cos37°=0.8，则电线1、3上的拉力之比为（ ）
A．5：6
B．6：5
C．8：5
D．5：8
7．如图所示，一根轻质弹性绳（遵循胡克定律）的一端固定于天花板的O点，另一端挂上质量为m的物
l
块B，静止时绳竖直且物块B恰好与光滑水平面接触没有挤压，OB间距为l；在O点正下方 处绳的右侧
3
安置一光滑的定滑轮（大小不计），把物块B换成大小、形状相同而质量为原来2倍的物块C，然后施加
l
一个水平力F，当物块C缓慢沿光滑水平面向右移动x= 时，物块C 对
2
水平面的压力恰好为零。已知重力加速度大小为g，则该弹性绳的劲度 系
数为（ ）
2mg
A．
l
3mg
B．
l
5mg
C．
l
9mg
D．
l
8．如图，在竖直平面内的Oxy直角坐标系中，x轴上方存在垂直纸面向里的匀强磁场，磁感应强度大小
为B。在第二象限内，垂直纸面且平行于x轴放置足够长的探测薄板MN，MN到x轴的距离为d，上、下
表面均能接收粒子。位于原点O的粒子源，沿Oxy平面向x轴上方各个方向均匀发射相同的带正电粒子。
qBd
已知粒子所带电荷量为q、质量为m、速度大小均为 。不计粒子的重力、空气阻力及粒子间的相互作
m
用，则（ ）
πm
A．薄板接收到的粒子在磁场中运动的最短时间为
6qB
B．薄板的上表面接收到粒子的区域长度为（❑√3-1）d
C．薄板的下表面接收到粒子的区域长度为❑√3d
2
D．打在薄板下表面的粒子占粒子总数的比例为
3
二、选择题：本题共2两小题，每小题5分，共10分。在每小题给出的选项中，有多项符合题目要求。
全部选对的得5分，选对但不全的得3分，有选错的得0分。
9．霍尔元件是一种应用霍尔效应的磁传感器，广泛应用于各个领域，如在某款手机中，常用霍尔元件来
控制开启或关闭运行程序。如图是一霍尔元件的示意图，磁场方向垂直霍尔元件工作面，霍尔元件宽为d
（M、N间距离），厚为h（图中上下面间距离），当通以图示方向电流时，MN两端将出现电压U ，
MN
则（ ）
A．MN两端电压U 仅与磁感应强度B有关
MN
B．若霍尔元件的载流子是自由电子，则MN两端电压U <0
MN
C．若增大h，则MN两端电压U 一定减小
MN
D．通过控制磁感应强度B可以改变MN两端电压U
MN
10．如图所示为某种减速装置示意图，质量为m的物体P（宽度大于L）在光滑绝缘水平面上以初速度v
向右运动，P由N个相同的区域组成，每个区域宽度为L，
其中1、3、5…区域内存在垂直于纸面向外的匀强磁场，
2、4、6…区域内存在垂直于纸面向里的匀强磁场，各区域
磁感应强度大小均相同，Q为一个固定的正方形线圈，边长
也为L。已知当P的右边界刚通过线圈Q右侧时，P的速度减小了0.05v，下列说法正确的是（ ）
A．2区域右边界通过Q右侧时速率为0.75v
B．2区域右边界通过Q右侧时速率为0.85v
C．为使P的速度能减至零，N不能小于6
D．为使P的速度能减至零，N不能小于7
三、非选择题：共5题，共58分
11．（6分）某实验小组做“验证力的平行四边形定则”的实验情况如图甲所示，其中A处为固定橡皮条
的图钉，O为橡皮条与细绳的结点，OB和OC为细绳。
(1)本实验采用的科学方法是 。（理想模型、控制变量、等效替
代）
(2)实验中不需要标记或者记录的信息有________。
A．橡皮筋原长时结点的位置
B．橡皮筋拉伸后结点的位置
C．力F的大小和方向
D．力F 、F 的大小和方向
1 2

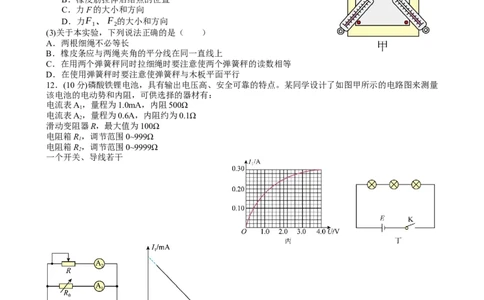

(3)关于本实验，下列说法正确的是（ ）
A．两根细绳不必等长
B．橡皮条应与两绳夹角的平分线在同一直线上
C．在用两个弹簧秤同时拉细绳时要注意使两个弹簧秤的读数相等
D．在使用弹簧秤时要注意使弹簧秤与木板平面平行
12．(10分)磷酸铁锂电池，具有输出电压高、安全可靠的特点。某同学设计了如图甲所示的电路图来测量
该电池的电动势和内阻，可供选择的器材有：
电流表A，量程为1.0mA，内阻500Ω
1
电流表A，量程为0.6A，内阻约为0.1Ω
2
滑动变阻器R，最大值为100Ω
电阻箱R，调节范围0~999Ω
1
电阻箱R，调节范围0~9999Ω
2
一个开关、导线若干
(1)该实验小组将电流表A 改装为量程为10V的电压表，则电阻箱应选 （填R 或R），并调节电
1 1 2
阻箱阻值为_______Ω。
(2)改变滑动变阻器的位置，测得多组实验数据，用电流表A 示数I 反映路端电压，用电流表A 示数I 表
1 1 2 2
示干路电流，并作出如图乙所示的I−I 关系图线。那么由图像得出的电动势测量值与真实值相比
1 2
（填偏大、偏小或相等），内阻测量值与真实值相比 （填偏大、偏小或相等）。
(3)如图丙所示为某型号小灯泡的伏安特性曲线，将完全相同的三个该型号灯泡串联起来接在上述电池上，
如图丁所示。若该电池的电动势为12V，内阻为40Ω，则每只灯泡消耗的功率为 W（结果保留
两位有效数字）。13．（10分）如图为小明设计的电容式压力传感器原理示意图，平行板电容器与绝缘侧壁构成密闭气腔。
电容器上下极板水平，上极板固定，下极板质量为m、面积为S，可无摩擦上下滑动。初始时腔内气体
（视为理想气体）压强为p，极板间距为2d。当上下极板均不带电时，外界气体压强改变后，极板间距
变为d，腔内气体温度与初始时相同，重力加速度为g，不计相对介电常数的变化，求此时：
(1)腔内气体的压强；
(2)外界气体的压强；
(3)电容器的电容变为初始时的多少倍。

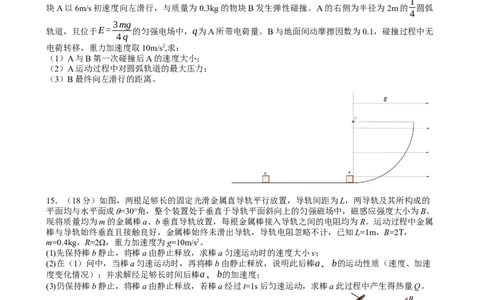

14.（14分）如图所示，质量为0.1kg、表面光滑的带正电物
1
块A以6m/s初速度向左滑行，与质量为0.3kg的物块B发生弹性碰撞。A的右侧为半径为2m的 圆弧
4
3mg
轨道，且位于E= 的匀强电场中，q为A所带电荷量。B与地面间动摩擦因数为0.1，碰撞过程中无
4q
电荷转移，重力加速度取10m/s2,求：
（1）A与B第一次碰撞后A的速度大小；
（2）A运动过程中对圆弧轨道的最大压力；
（3）B最终向左滑行的距离。
15．（18分）如图，两根足够长的固定光滑金属直导轨平行放置，导轨间距为L，两导轨及其所构成的
平面均与水平面成θ=30°角，整个装置处于垂直于导轨平面斜向上的匀强磁场中，磁感应强度大小为B。
现将质量均为m的金属棒a、b垂直导轨放置，每根金属棒接入导轨之间的电阻均为R。运动过程中金属
棒与导轨始终垂直且接触良好，金属棒始终未滑出导轨，导轨电阻忽略不计，已知L=1m，B=2T，
m=0.4kg，R=2Ω，重力加速度为g=10m/s2。
(1)先保持棒b静止，将棒a由静止释放，求棒a匀速运动时的速度大小v；
(2)在（1）问中，当棒a匀速运动时，再将棒b由静止释放，说明此后棒a、b的运动性质（速度、加速
度变化情况）；并求解经足够长时间后棒a、b的加速度；
(3)仍保持棒b静止，将棒a由静止释放，若棒a经过t=1s后匀速运动，求棒a此过程中产生得热量Q。
