滨州市二 0 二二年初中学业水平考试
物理试题
第Ⅰ卷（选择题共48分）
一、选择题（本题包括15个小题，共48分。在每小题给出的四个选项中，第1～12小题只
有一项符合题目要求，选对得3分；第13～15小题，有多项符合题目要求，全部选对得4分，
选对但不全的得2分，有选错的得0分）

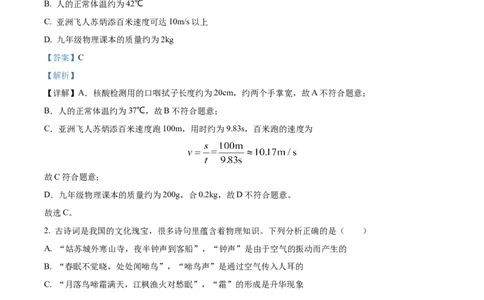

1. 下列估测中，符合实际的是（ ）
A. 核酸检测用的口咽拭子长度约为60cm
B. 人的正常体温约为42℃
C. 亚洲飞人苏炳添百米速度可达10m/s以上
D. 九年级物理课本的质量约为2kg
【答案】C
【解析】
【详解】A．核酸检测用的口咽拭子长度约为20cm，约两个手掌宽，故A不符合题意；
B．人的正常体温约为37℃，故B不符合题意；
C．亚洲飞人苏炳添百米速度跑100m，用时约为9.83s，百米跑的速度为
故C符合题意；
D．九年级物理课本的质量约为200g，合0.2kg，故D不符合题意。
故选C。
2. 古诗词是我国的文化瑰宝，很多诗句里蕴含着物理知识。下列分析正确的是（ ）
A. “姑苏城外寒山寺，夜半钟声到客船”，“钟声”是由于空气的振动而产生的
B. “春眠不觉晓，处处闻啼鸟”，“啼鸟声”是通过空气传入人耳的
C. “月落鸟啼霜满天，江枫渔火对愁眠”，“霜”的形成是升华现象
的
D. “欲渡黄河冰塞川，将登太行雪满山”，“冰” 形成是凝华现象
【答案】B
【解析】
【详解】A．“姑苏城外寒山寺，夜半钟声到客船”，“钟声”是由于钟的振动而产生的，故A错误；
B．声音的传播需要介质，“春眠不觉晓，处处闻啼鸟”，“啼鸟声”是通过空气传入人耳的，故B正确；
C．“月落鸟啼霜满天，江枫渔火对愁眠”，“霜”是空气中的水蒸气遇冷凝华成的冰，是凝华现象，故
C错误；【中小学教辅资源店 微信：mlxt2022】
D．“欲渡黄河冰塞川，将登太行雪满山”，“冰”的形成是液态的水凝固成的冰，是凝固现象，故D错
误。
故选B。

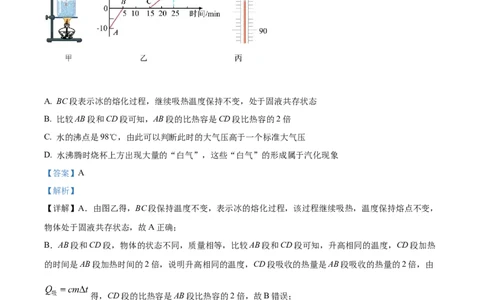

3. 小华同学用如图甲所示的装置给冰加热。根据实验记录的数据，他绘制了如图乙所示冰熔化时温度随时
间变化的图像。小华又继续加热一段时间，观察到水沸腾时温度计的示数如图丙所示。下列说法正确的是
（ ）
A. BC段表示冰的熔化过程，继续吸热温度保持不变，处于固液共存状态
B. 比较AB段和CD段可知，AB段的比热容是CD段比热容的2倍
C. 水的沸点是98℃，由此可以判断此时的大气压高于一个标准大气压
D. 水沸腾时烧杯上方出现大量的“白气”，这些“白气”的形成属于汽化现象
【答案】A
【解析】
【详解】A．由图乙得，BC段保持温度不变，表示冰的熔化过程，该过程继续吸热，温度保持熔点不变，
物体处于固液共存状态，故A正确；
B．AB段和CD段，物体的状态不同，质量相等，比较AB段和CD段可知，升高相同的温度，CD段加热
的时间是AB段加热时间的2倍，说明升高相同的温度，CD段吸收的热量是AB段吸收的热量的2倍，由
得，CD段的比热容是AB段比热容的2倍，故B错误；
C．一个标准气压下，水的沸点是100℃，气压越高，沸点越高，水的沸点是98℃，说明此时的大气压低
于一个标准大气压，故C错误；
D．水沸腾时烧杯上方出现大量的“白气”，这些“白气”是水蒸气上升过程中遇冷放热形成的水珠，属
于液化现象，故D错误。
故选A。
4. 关于内能和内能的利用。下列说法中正确的是（ ）【中小学教辅资源店 微信：mlxt2022】
A. 5月的街头，杨花飞絮随风舞，好似雪花满天飞，说明分子在不停地做热运动
B. 新能源汽车实现了“零排放”，其效率达到了100%
C. 我国“长征五号B”大型运载火箭使用氢作燃料，是因为氢的密度小
D. 内燃机的压缩冲程，主要通过做功的方式增大汽缸内物质的内能
【答案】D
【解析】
【详解】A．杨花飞絮随风舞，杨花飞絮不是分子，故其运动也不是分子运动，故A错误；
B．新能源汽车实现了“零排放”，其效率不可能达到了100%，因为必然有克服摩擦力的做功而损失的内
能，故B错误；
C．我国“长征五号B”大型运载火箭使用氢作燃料，是因为氢的热值大，相同质量的燃烧，氢燃烧放出
的热量多，故C错误；
D．内燃机的压缩冲程，对气体做功，气体的内能增大，机械能转化为内能，故D正确。
故选D。

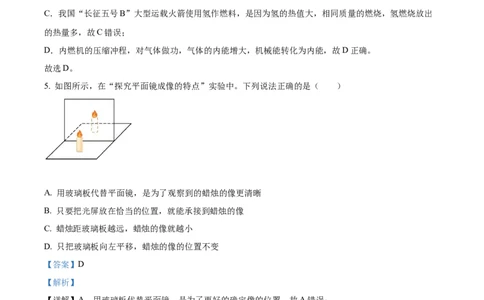

5. 如图所示，在“探究平面镜成像的特点”实验中。下列说法正确的是（ ）
A. 用玻璃板代替平面镜，是为了观察到的蜡烛的像更清晰
B. 只要把光屏放在恰当的位置，就能承接到蜡烛的像
C. 蜡烛距玻璃板越远，蜡烛的像就越小
D. 只把玻璃板向左平移，蜡烛的像的位置不变
【答案】D
【解析】
【详解】A．用玻璃板代替平面镜，是为了更好的确定像的位置，故A错误；
B．平面镜成的是虚像，用光屏无法承接，故B错误；
的
C．蜡烛 像与物体是等大的，蜡烛距玻璃板越远，蜡烛的大小不变，故蜡烛的像的大小不变，故C错误；
D．只把玻璃板向左平移，平面镜的位置不变，蜡烛的位置不变，蜡烛的像与物体关于平面镜对称，故蜡
烛的像的位置也不变，故D正确。
故选D。
6. 冰壶又称掷冰壶，冰上溜石，是以队为单位在冰上进行的一种投掷性竞赛项目，被大家喻为冰上的“国【中小学教辅资源店 微信：mlxt2022】
际象棋”，它考验参与者的体能与脑力，展现动静之美，取舍之智慧。图为北京2022年2月北京冬奥会冰
壶比赛的情景。下列说法正确的是（ ）
A. 运动员将冰壶沿水平冰面投掷后，冰壶由于惯性继续向前运动
B. 运动员在冰壶前方“刷冰”，是为了增大摩擦
C. 冰壶最终停下来因为不受力的作用
D. 冰壶静止时，冰壶受到的重力和冰壶对冰面的压力二力平衡
【答案】A
【解析】

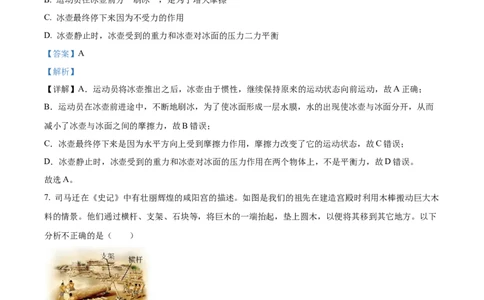

【详解】A．运动员将冰壶推出之后，冰壶由于惯性，继续保持原来的运动状态向前运动，故A正确；
B．运动员在冰壶前进途中，不断地刷冰，为了使冰面形成一层水膜，水的出现使冰壶与冰面分开，从而
减小了冰壶与冰面之间的摩擦力，故B错误；
C．冰壶最终停下来是因为水平方向上受到摩擦力作用，摩擦力改变了它的运动状态，故C错误；
D．冰壶静止时，冰壶受到的重力和冰壶对冰面的压力作用在两个物体上，不是平衡力，故D错误。
故选A。
7. 司马迁在《史记》中有壮丽辉煌的咸阳宫的描述。如图是我们的祖先在建造宫殿时利用木棒搬动巨大木
料的情景。他们通过横杆、支架、石块等，将巨木的一端抬起，垫上圆木，以便将其移到其它地方。以下
分析不正确的是（ ）
的
A. 通过横杆、支架等，将巨木 一端抬起是使用了杠杆
B. 人越靠近横杆的右端，会更省力的抬起巨木的一端
C. 将巨木的一端抬起，垫上圆木是为了减小摩擦
D. 支架下端垫有底面积较大的石块，是为了增大支架对地面的压强
【答案】D【中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】A．通过横杆、支架等，将巨木的一端抬起，是一根硬棒围绕着支点转动，故是使用了杠杆，故
A正确，A不符合题意；
B．人越靠近横杆的右端，动力臂越大，阻力臂和阻力的大小乘积一定，动力臂越大，会更省力的抬起巨
木的一端，故B正确，B不符合题意；
C．将巨木的一端抬起，垫上圆木，用滚动代替滑动，减小摩擦，故C正确，C不符合题意；
D．支架下端垫有底面积较大的石块，是为了增大受力面积，从而减小支架对地面的压强，故D错误，D
符合题意。
故选D。
8. 2022年2月北京冬奥会，中国代表团共收获9金4银2铜共15枚奖牌，金牌数和奖牌数均创历史新高。
如图为高速摄影机记录的单板滑雪男子大跳台金牌得主苏翊鸣在比赛中，从跳台起跳到落地过程的情景。
下列关于这一过程说法正确的是（ ）
A. 他从起跳到最高点的过程中，动能逐渐转化成重力势能
B. 他起跳后到达最高点时，机械能最大
C. 他从空中下落过程中，重力做功越来越慢
D. 他从起跳到落地的整个过程中，机械能是守恒的
【答案】A
【解析】
【详解】A．他从起跳到最高点的过程中，质量不变，速度逐渐变小，高度逐渐升高，动能逐渐变小，重
力势能逐渐增大，动能逐渐转化成重力势能， 故A正确；
B．由于存在阻力，他起跳后到达最高点的过程中，机械能不断减小，在最高点机械能最小，故B错误；
C．他从空中下落过程中，速度越来越大，由
得，重力做功越来越快，故C错误；
的
D．由于存在阻力，他从起跳到落地 整个过程中，机械能不断减小，机械能不守恒，故D错误。
故选A。【中小学教辅资源店 微信：mlxt2022】
9. 阅读短文判断问题：为了解释地球存在着磁场——地磁场，19世纪安培假设：地球的磁场是由绕过地
心轴线的环形电流引起的。①由于地球表面带有某种电荷，随地球一起自西向东转动时，形成环形电流。
环形电流可以形象地类似于通电螺线管中的电流。②环形电流的磁场，也可以想象成类似于条形磁铁的磁
场。③若将地磁场的N极和S极相当于通电螺线管的两个磁极，则可以借助安培定则由两极的磁性，判断
环形电流的方向。根据以上描述下列判断正确的是（ ）
A. 环形电流的方向是自西向东
B. 形成环形电流的电荷是正电荷
C. 形成环形电流的电荷，与用丝绸摩擦过的玻璃棒带的电荷相互吸引
D. 用实验室常用验电器能够检验出形成环形电流的电荷电性
【答案】C
【解析】
【详解】AB．地磁的北极在地理南极的附近，在用安培定则判定环形电流的方向时，右手的拇指必需指向
南方；则四指弯曲的方向应该自东向西，即电流流动的方向应该自东向西；由于地球表面带有某种电荷，
随地球一起自西向东转动时，形成环形电流，电流方向与电荷的定向移动方向相反，所以该电荷是负电荷，
故AB错误；
C．形成环形电流的电荷是负电荷，丝绸摩擦过的玻璃棒是正电荷，异种电荷相互吸引，形成环形电流的
电荷与用丝绸摩擦过的玻璃棒带的电荷相互吸引，故C正确；
D．验电器能用来检验物体是否带电，但不能检验出形成环形电流的电荷电性，故D错误。
故选C。
10. 如图所示，电源电压恒定不变，开关闭合后，当滑动变阻器的滑片P由最右端向中点滑动时。下列说
法正确的是（ ）
A. 电流表A 示数不变，电压表V示数不变
1
B. 电流表A 示数变大，灯泡L的亮度不变
1
C. 电流表A 示数变大，电压表V示数不变
2
D. 电压表V示数与电流表A 的示数之比变大
1
【答案】BC
【解析】
【详解】灯泡与滑动变阻器串联，电流表A 测量滑动变阻器的电流，电流表A 测量干路电流；
1 2【中小学教辅资源店 微信：mlxt2022】
A．当滑动变阻器的滑片P由最右端向中点滑动时，滑动变阻器接入的阻值变小，电源电压不变，故电流
表A 的示数变大，故A错误；
1
B．电流表A 的示数变大，灯泡两端的电压等于电源电压，灯泡两端的电压不变，灯泡L的亮度不变，故
1
B正确；
C．电流表A 的示数变大，通过灯泡L的电流不变，电流表A 测量干路电流，故总电流变大，电流表A
1 2 2
示数变大，电压表测量电源电压，电压表的示数不变，故C正确；
D．电压表V示数与电流表A 的示数之比为滑动变阻器的阻值，电压表V示数与电流表A 的示数之比变
1 1
小，故D错误。
故选BC。
11. 关于家庭电路和安全用电的说法中，下列说法正确的是（ ）
A. 正确使用试电笔测量时，人体安全的原因是试电笔与人体之间绝缘
B. 空气开关和漏电保护器在家庭电路中起的作用相同
C. 用电器的总功率过大是家庭电路中电流过大的原因之一
D. 控制电灯的开关要接在零线和灯泡之间
【答案】C
【解析】
【详解】A．正确使用试电笔测量时，人体安全的原因是试电笔中间有大约4兆欧的电阻，通过人体的电
流比较小，故A错误；
B．空气开关是电路中发生短路时，或者电流过大，而跳闸，起保护作用，而漏电保护器是发生触电事故
时，有电流流向大地，使干路上火线和零线上的电流不相同，而切断电路，故空气开关和漏电保护器在家
庭电路中起的作用不相同，故B错误；
C．当同时使用多个用电器时，用电器的总功率过大，根据 可知，家庭电路中干路电流过大，另外
造成电流过大的原因是电路中存在短路现象，故C正确；
D．控制电灯的开关要接在火线和灯泡之间，这样能够保证，当断开开关时，没有电流经过灯泡，不会发
生触电事故，故D错误。
故选C。
12. 进入初中学业水平考试考场时，监考教师会使用金属探测仪对大家进行检测。如果有同学携带金属制
品，探测仪就会产生电流并报警。下列四个实验能反映金属探测仪工作原理的是（ ）【中小学教辅资源店 微信：mlxt2022】
A. B.
C. D.
【答案】B
【解析】
【详解】当探测仪线圈靠近金属制品时，相当于闭合电路的一部分导体在切割磁感线，从而产生感应电流，
所以其原理是电磁感应现象。
A．探究磁极之间的相互作用规律 ，故A不符合题意；
B．探究电磁感应现象，故B符合题意；
C．是电磁铁的应用，电磁继电器，故C不符合题意；
D．探究磁场对通电导体的作用，故D不符合题意。
故选B。
13. 小滨用天平、烧杯和量筒测牛奶的密度，如图甲乙丙丁表示了他主要的操作过程。①调节天平平衡；
②测出烧杯和牛奶的总质量 ；③把牛奶倒入量筒中，测出烧杯的质量 ；④读出牛奶的体积V。根据
实验过程及测量数据。下列四个选项正确的是（ ）
A. 调节天平平衡时，指针如图甲所示，应将平衡螺母向左移动
B. 烧杯的质量 为41.4g
C. 牛奶的体积V为100mL【中小学教辅资源店 微信：mlxt2022】
D. 牛奶的密度 为1.1g/cm3
【答案】BCD
【解析】
【详解】A．调节天平平衡时，指针如图甲所示，指针左偏，应将平衡螺母向右移动，故A错误；
B．如图丙，游码的示数为1.4g，砝码的质量为40g，则烧杯的质量 为
故B正确；
C．如图丁，分度值为5mL，牛奶的体积V为100mL，故C正确；
D．牛奶的密度 为
故D正确。
故选BCD。
14. 如图所示，用滑轮组提升质量为12kg的物体时，物体在10s内匀速竖直上升2m。所用拉力F为50N。
则在提升物体的过程中（不计绳重和摩擦，g=10N/kg）。下列说法正确的是（ ）
A. 绳子自由端移动的速度为0.6m/s
B. 滑轮组提升物体做的有用功为300J
C. 拉力做功的功率为30W
D. 该滑轮组的机械效率为80％
【答案】ACD
【解析】
【详解】A．由图可知，承担物体的绳子有3段，所以绳子自由端移动的距离
s=3h=3
则绳子自由端移动的速度为 ×2m=6m【中小学教辅资源店 微信：mlxt2022】
故A正确；
B．物体所受的重力为
G=mg=12kg×10N/kg=120N
滑轮组提升物体做的有用功为
W =Gh=120N×2m=240J
有
故B错误；
C．拉力所做的总功为
W =Fs=50N 6m=300J
总
则拉力做功的功率为 ×
故C正确；
D．该滑轮组的机械效率为
故D正确。
故选ACD
15. 某家用电热壶有“加热”和“保温”两个挡位，其简化电路如图甲所示，电热丝 ，
。小滨为测量电热壶的实际功率，他把家中的其它用电器都与电源断开，仅让电热壶工作，
1min内电能表（如图乙）的转盘转动了16转。【不考虑热量损失，已知水的比热容
】。下面说法正确的是（ ）
A. 开关S接“2”时，电热壶为“加热”挡位【中小学教辅资源店 微信：mlxt2022】
B. 电热壶的正常加热功率为100W
C. 电热壶将1kg的水从25℃加热到75℃，需要正常工作210s
D. 测量时电热壶的实际加热功率为800W
【答案】CD
【解析】
【详解】A．由电路图可知，开关S接“1”时电路为R 的简单电路，电路的总电阻最小，由 可
1
知，电路的总功率最大，处于加热挡，开关S接“2”时R 与R 串联，电路的总电阻最大，由 可
1 2
知，电路的总功率最小，处于保温挡，故A错误；
B．电热壶的正常加热功率为
故B错误；
C．1kg的水从25℃加热到75℃吸收的热量
Q =cm(t-t)=4.2×103J/(kg·℃)×1kg×(75℃-25℃)=2.1×105J
吸 0
不考虑热量损失，消耗的电能
W=Q =2.1×105J
吸
需要正常工作时间
故C正确；
D．转盘转动16转消耗电能
电热壶的实际加热功率
故D正确。
故选CD。【中小学教辅资源店 微信：mlxt2022】
第Ⅱ卷（非选择题共52分）
二、填空题（每空1分，共6分）
16. 石墨烯是一种新材料，具有优异的光学、电学、力学特性，石墨烯还具有很好的韧性，且可以弯曲。
北京冬奥会运动场馆的最低温度可达-30℃左右，利用石墨烯制作的智能温控加热羽绒服可帮助工作人员抵
御寒冷，有效提升保暖效果。可见，这种材料具有密度_________（选填“较大”或“较小”）、电阻
_________（选填“较大”或“较小”）的特点。
【答案】 ①. 较小 ②. 较小
【解析】
【详解】[1][2]石墨烯是一种超轻材料，导电性能超强，即石墨烯的密度较小、电阻较小。
17. 2022年5月21日，我国海军辽宁舰航母编队圆满完成演习任务，从太平洋返回东海。各舰船同速前行
时，相邻舰船相对________（选填“运动”或“静止”）；且各舰船之间需保持一定距离，以防止相邻舰
船间水的流速大，压强________（选填“大”或“小”）而出现碰撞。
【答案】 ①. 静止 ②. 小
【解析】
【详解】[1]各舰船同速前行时，速度相同，方向相同，相邻舰船相对彼此，位置没有发生改变，故是相对
静止的。
[2]根据流体压强的特点，相邻舰船间水的流速大，压强小。
18. 2022年3月23日，“天宫课堂”第二课正式开讲，“太空教师”翟志刚、王亚平、叶光富在中国空间
站为广大青少年带来了一场精彩的太空科普课。授课期间，“太空教师”与地面课堂师生的实时互动交流
是通过________进行传播的。空间站太阳翼上的太阳能电池板将太阳能转化成电能为空间站供电，电能是
________（选填“一次”或“二次”）能源。【中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 电磁波 ②. 二次
【解析】
【详解】[1]授课期间，“太空教师”与地面课堂师生的实时互动交流是通过电磁波进行传播的，因为电磁
波能够在真空中传播，而声波不可以在真空中传播。
[2]电能是是由太阳能转化而成的，所以是二次能源。
三、作图题与实验探究题（本题共4个小题，共26分）
19. 画出图中悬停在空中的无人机受力的示意图。
【答案】
【解析】
【详解】无人机悬停在空中，受到了向下的重力，和向上的升力，故过重心竖直向下画一条线段，并在末
端标上向下的箭头和G，即为重力，过重心向上画一条等长的线段，并在末端标上向上箭头和F，即为升
力，故如图所示：【中小学教辅资源店 微信：mlxt2022】
20. 一条光线从水中斜射入空气中时，其反射光线如图所示。请在图中画出入射光线、折射光线的大致位
置并标出入射角的度数。
【答案】
【解析】
【详解】由图可知，反射光线与水面的夹角为60°，则反射角为
90°-60°=30°
反射角等于入射角，入射角等于30°，在法线右侧，水面下画出入射光线；过入射点在法线左侧的空气中
画出折射光线，折射角大于入射角，如图所示：
21. 小滨同学“探究凸透镜成像的规律”。
（1）如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮
的光斑，则该凸透镜的焦距f=________cm；【中小学教辅资源店 微信：mlxt2022】
（2）小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光
屏的中心在同一高度上，目的是让烛焰的像成在_________；
（3）如图乙所示，小滨将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏
上得到一个倒立、________（选填“缩小”、“等大”或“放大”）的实像，利用该成像规律制成的光学
仪器是________（选填“照相机”、“投影仪”或“放大镜”）。此时，若在凸透镜与光屏之间放置一远
视镜片，要在光屏上成清晰的像，光屏应向________（选“左”、“右” ）移动；
（4）小滨在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面上，则光屏上出现
________。
A．飞虫的像 B．飞虫的影子 C．仍是烛焰的像
【答案】 ①. 10.0 ②. 光屏正中央 ③. 放大 ④. 投影仪 ⑤. 左 ⑥. C
【解析】
【详解】（1）[1]平行主光轴的光线会聚于一个很小、很亮的光斑，这个光班称为焦点，焦点到光心的距
离是焦距，故焦距为
30.0cm-20.0cm=10.0cm
的
（2）[2]点燃蜡烛并调节烛焰、凸透镜、光屏 中心在同一高度上，烛焰的中心发出的光线经过凸透镜的
光心传播方向不变，故当烛焰、凸透镜、光屏的中心在同一高度上，像成在光屏的正中央。
（3）[3][4]当蜡烛距凸透镜15cm时，物距在一倍焦距和两倍的焦距之间，成的是倒立的放大的实像，投
影仪就是利用这一原理制成的。
[5]远视眼是晶状体太薄，折光能力变弱，需要佩戴凸透镜，故远视镜片是凸透镜，当在凸透镜与光屏之间
放置一远视镜片，对光线有会聚作用，故需要将光屏向左移动。
（4）[6] A．飞虫在1倍焦距以内，成的是虚像，无法用光屏承接，故A不符合题意；
B．影子是光照射不到的地方形成区域，而凸透镜成像原理是烛焰发出光线经过凸透镜折射后形成的像，
经光屏反射后进入人眼，人就可以看到像，光屏上比较亮，不会形成影子，故B不符合题意；
C．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，小虫落在透镜上后，整个物体发出的光虽有
一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，仍是烛焰的像，大小
不变；由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，像将完好，但亮度会变暗。故
C符合题意。
故选C。
22. 在探究性学习活动中，某学习小组做了以下系列实验探究。【中小学教辅资源店 微信：mlxt2022】
（1）探究影响压力作用效果的因素，该小组用一块海绵、一张小桌和一个砝码，做了如图所示实验。请
根据______两图中的情景，提出一个要探究的问题是：_______。经过多次实验表明影响压力作用效果的
因素是____________。根据实验结论，建立了压强概念和压强的表达式 ；
A． B． C．
（2）该小组取三个高度均为h，密度同为ρ的实心均匀物体A、B、C。A、C是圆柱体，B是长方体，
A、B的底面积都为S，C的底面积为 。把它们放在水平桌面的海绵上，如图乙所示，发现海绵被压下
的深度相同。该小组结合在（1）中得到的结论和表达式，分析出了A、B、C三个物体对海绵的压强均为
p=________（只写出结果），解释了“海绵被压下的深度相同”的原因；
（3）该小组研究液体内部的压强，用图丙A所示的器材进行实验探究。他们利用这些器材________（选
填“能”或“不能”）探究液体的压强跟液体的深度、液体的密度有关。此过程用的实验方法是_______（只写
出一种）；
该小组对液体压强的大小跟液体的深度、液体的密度之间的定量关系进一步思考。在图乙B容器内装有密【中小学教辅资源店 微信：mlxt2022】
度为 的液体，他们受到上面实验的启发，要想得到液面下深度h处的压强，可以设想这里有一个水平放
置的“平面”，平面的面积为S。这个平面以上的液柱对平面的压力等于液柱所受的重力。因此，液面下
深度h处的压强为p=_____________（写出推导过程）；
（4）由（3）推导出的表达式，_______（选填“能”或“不能”）应用于大气压强。
【答案】 ①. A、B ②. 压力的作用效果与压力的大小有关 ③. 压力、受力面积 ④.
⑤. 能 ⑥. 转换法 ⑦. 见解析 ⑧. 不能
【解析】
【详解】（1）[1][2][3]根据A、B两幅图，压力的大小不同，受力面积相同，故探究的是压力的作用效果
与压力的大小有关；AB两图发现压力的作用效果与压力的关系，BC两图说明压力的作用效果与受力面积
有关。
（2）[4] A、B、C三个物体对海绵的压强均为
（3）[5][6][7]改变压强计在同一液体中的不同深度，就可以探究液体压强与深度的关系，将压强计伸入不
同液体的同一深度，就可以探究液体压强与液体密度的关系，故本实验可以探究液体的压强跟液体的深度、
液体的密度有关；由于液体的密度和深度不同，多个变量影响实验现象，故采用控制变量法；液面下深度
h处的压强为
（4）[8]大气压随着高度的变化而发生变化，大气的密度是变化的，故不可以运用 计算。
23. 如图甲所示，是某实验小组“探究电流与电阻的关系”的实物图。选用的实验器材是：电源（电压恒
为3V）、电流表、电压表，电阻R有4个阻值（5 、10 、20 、30 ）供选用，滑动变阻器（20
；1A）、开关、导线若干。
（1）请用笔画线代替导线将图甲中的实物图连接完整_______；
（2）连接电路时，开关应保持_______；开关闭合前，滑动变阻器的滑片P应滑到_______（选填“A”或【中小学教辅资源店 微信：mlxt2022】
“B”）端；
（3）检查电路连接无误后闭合开关后，无论怎样移动滑动变阻器的滑片P，电流表几乎无示数，电压表有
示数且不变，原因可能是_______；
A．R短路 B．R断路 C．滑动变阻器断路
（4）排除故障后继续实验，实验过程中，当把10 电阻换成20 电阻后，为保持_______（选填“电流
表”或“电压表”）示数不变，滑片P应向_______（选填“A”或“B”）端移动。
（5）根据实验数据绘制了如图乙所示的图像，得出电流与电阻的关系是：_____________________；
（6）该小组用电流表和一个定值电阻 ，测量未知电阻 的阻值。他们设计了如图丙所示的电路图，并
进行如下实验操作：
①闭合S、断开S，此时电流表的示数为 ；
1
②闭合S和S，此时电流表的示数为 ；
1
③则 =_________（用 、 、 表示）。
【答案】 ①. ②. 断开 ③. A ④. B ⑤. 电压表
⑥. A ⑦. 电压一定时，电流与电阻成反比 ⑧.
【解析】
【详解】（1）[1]电源电压为3V，那么定值电阻两端的电压必然小于3V，故电压表选择小量程，电压表
并联在定值电阻两端，正接线柱接入，负接线柱接出，故如图所示：【中小学教辅资源店 微信：mlxt2022】
（2）[2][3]连接电路时，为了保护电路，开关需要断开；滑动变阻器的滑片位于阻值最大处，故滑片需要
位于A端。
（3）[4] A．若R短路，则电流表有示数，电压表没有示数，故A不符合题意；
B．若R断路，电压表测量电源电压有示数，电流表没有示数，故B符合题意；
C．若滑动变阻器断路，则电流表、电压表均没有示数，故C不符合题意。
故选B。
（4）[5][6]探究电流与电阻的关系，需要控制定值电阻两端的电压不变，故需要控制电压表的示数不变；
当把10 电阻换成20 电阻后，根据串联分压，电阻变大，电阻两端的电压变大，大于控制的电压值，
为了保证电压表的示数不变，定值电阻的两端的电压需要变小，则需要将滑动变阻器的两端的电压变大，
需要将滑动变阻器往A端滑动。
（5）[7]根据图乙可知，是反比例函数，电流与电阻的乘积是一个定值，故结论为当电压一定时，电流与
电阻成反比。
（6）[8] ①闭合S、断开S，只有R 接入，此时电流表的示数为 ，故电源电压为
1 0
②闭合S和S，此时两个电阻并联，电流表测量干路电流，电流表的示数为 ，通过导体的电阻的电流为
1
则待测电阻的阻值为
四、综合应用题（本题共2个小题，共20分。解答时应写出必要的文字说明、公式和演算步
骤，只写出最后答案的不能得分。有数值计算的题目，答案中必须明确写出数值和单位。）
24. 建造某跨江大桥时，需将长百米、重千余吨的桥梁从江中吊起，施工时采用了将桥梁与水面成一定倾
角出水的起吊方案，为了探究该方案的合理性，某研究性学习小组做了以下两个模拟实验。水平桌面上放
置一个装有适量水的烧杯，杯的底面积为 ，将小金属板用细线吊着，然后将其浸没在烧杯内的【中小学教辅资源店 微信：mlxt2022】
水中，杯中的水没有溢出。将同一小金属板分别与水面平行和与水面成一定倾角从水下缓慢拉出，如图乙、
图丙所示。在这两个过程中测力计所受拉力的变化情况，如图丁坐标图像所示。（ ，
）求：
（1）根据实验数据，实验2中的最大拉力比实验1中的最大拉力减小了多少；
（2）小金属板的密度；
（3）当小金属板浸没水中后，水对烧杯底部增大的压强。
【答案】（1）3N；（2） ；（3）300Pa
【解析】
【详解】解：（1）如图定，实验1最大的拉力为12N，实验2的最大值为9N，实验2中的最大拉力比实
验1中的最大拉力减小了
（2）如图当小金属板浸没时的拉力为6N，当小金属板离开水面后的拉力为9N，此时小金属受重力和拉力，
故物体的重力的大小为9N，故浮力的大小为
小金属板的体积为
小金属板的密度为
（3）当小金属板浸没水中后，水对烧杯底部增大的压力与小金属板的浮力是相互作用力，大小相等，故【中小学教辅资源店 微信：mlxt2022】
当小金属板浸没水中后，水对烧杯底部增大的压强
答：（1）实验2中的最大拉力比实验1中的最大拉力减小了3N；
（2）小金属板的密度为 ；
（3）当小金属板浸没水中后，水对烧杯底部增大的压强为300Pa。
25. 如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试
的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。
电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器 标有“15 1A”，滑片P每移
动1cm， 的电阻变化0.5 ，定值电阻 。求：
（1）当滑片P位于最左端时，电流表的示数；
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R 时，其阻值不能小于多少？
2
【答案】（1）0.3A；（2）2V；（3）15Ω
【解析】
【详解】解：（1）当滑片P位于最左端时，只有R 接入电路，电流表的示数
2
（2）某同学测试时，从最左端推动滑片P向右移动20cm，滑动变阻器的接入的阻值为
此时总电阻为【中小学教辅资源店 微信：mlxt2022】
电路中的电流为
电压表的示数为
（3）若既能保证电路各元件的安全，要求滑片P移动到最右端，此时滑动变阻器的接入的阻值最大，最
大值为15Ω，根据串联分压，电阻越大，其两端的电压也越大，而根据电压表的量程可知，电压表的最大
示数为3V，则电阻R 最小分担3V，根据串联分压，此时R 两端的电压是最小值，那么R 的阻值也是最
2 2 2
小值，故电阻R 的最小值为15Ω。
2
答：（1）当滑片P位于最左端时，电流表的示数为0.3A；
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数为2V；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R 时，其阻值不能小于15Ω。
2【中小学教辅资源店 微信：mlxt2022】
