益阳市 2023 年初中学业水平考试
物理
试题卷
一、选择题（每小题只有一个选项正确；每小题2分，共30分）

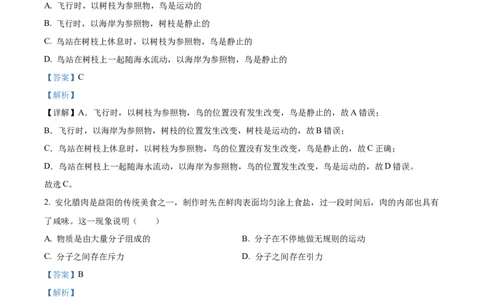

1. 传说中有一种鸟叫衔枝鸟，它能靠一小截树枝成功地飞越太平洋。它飞行时，把树枝衔在嘴里；累了时，
的
就把树枝放在水里，站在上面休息。下列说法正确 是（ ）
A. 飞行时，以树枝为参照物，鸟是运动的
B. 飞行时，以海岸为参照物，树枝是静止的
C. 鸟站在树枝上休息时，以树枝为参照物，鸟是静止的
D. 鸟站在树枝上一起随海水流动，以海岸为参照物，鸟是静止的
【答案】C
【解析】
【详解】A．飞行时，以树枝为参照物，鸟的位置没有发生改变，鸟是静止的，故A错误；
B．飞行时，以海岸为参照物，树枝的位置发生改变，树枝是运动的，故B错误；
C．鸟站在树枝上休息时，以树枝为参照物，鸟的位置没有发生改变，鸟是静止的，故C正确；
D．鸟站在树枝上一起随海水流动，以海岸为参照物，鸟的位置发生改变，鸟是运动的，故D错误。
故选C。
2. 安化腊肉是益阳的传统美食之一，制作时先在鲜肉表面均匀涂上食盐，过一段时间后，肉的内部也具有
了咸味。这一现象说明（ ）
A. 物质是由大量分子组成的 B. 分子在不停地做无规则的运动
C. 分子之间存在斥力 D. 分子之间存在引力
【答案】B
【解析】
【详解】制作时先在鲜肉表面均匀涂上食盐，过一段时间后，肉的内部也具有了咸味，属于扩散现象，扩
散现象表明分子在不停地做无规则的运动，故B符合题意，ACD不符合题意。
故选B。
3. 我国是文明古国，具有光辉灿烂的文化。在距今4000多年前的黄帝时期就已经出现了竹笛和大鼓。关
于笛声和鼓声下列说法正确的是（ ）
A. 笛声和鼓声的音色相同
B. 笛声的响度一定比鼓声的小
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
C. 尖细的笛声比低沉的鼓声音调高
D. 响亮的鼓声比轻细的笛声传得远，是因为鼓声在空气中传播的速度大
【答案】C
【解析】
【详解】A．笛子和鼓的结构和材料不同，笛声和鼓声的音色不同，故A错误；
B．笛声的响度可能比鼓声的响度大，故B错误；
C．尖细的笛声频率高，音调高，低沉的鼓声频率低，音调低，所以尖细的笛声比低沉的鼓声音调高，故
C正确；
D．声音在同种介质中传播的速度相同，鼓声和笛声在空气中传播的速度相同，故D错误。
故选C。

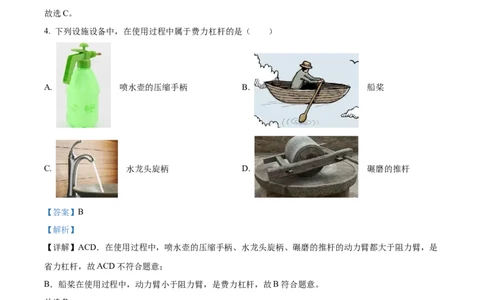

4. 下列设施设备中，在使用过程中属于费力杠杆的是（ ）
A. 喷水壶的压缩手柄 B. 船桨
C. 水龙头旋柄 D. 碾磨的推杆
【答案】B
【解析】
【详解】ACD．在使用过程中，喷水壶的压缩手柄、水龙头旋柄、碾磨的推杆的动力臂都大于阻力臂，是
省力杠杆，故ACD不符合题意；
B．船桨在使用过程中，动力臂小于阻力臂，是费力杠杆，故B符合题意。
故选B。
5. 太阳能是人类能源的宝库，下列有关太阳能的说法错误的是（ ）
A. 太阳能是氢聚变释放的核能
B. 我们今天开采的化石能源来自于上亿年前地球接收的太阳能
C. 目前太阳能电池转化太阳能的效率非常高
D. 太阳能电池是将太阳能转化为电能
【答案】C
【解析】
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【详解】A．太阳是一个巨大的核能火炉，每时每刻都在发生聚变反应，向周围释放出惊人的核能，故A
正确，不符合题意；
B．我们开采化石能源获取能量，实际上就是在开采上亿年前地球所接收的太阳能，故B正确，不符合题
意；
C．目前太阳能电池转化太阳能的效率较低，故C错误，符合题意；
D．太阳能电池，消耗太阳能，产生电能，将太阳能转化为电能，故D正确，不符合题意。
故选C。

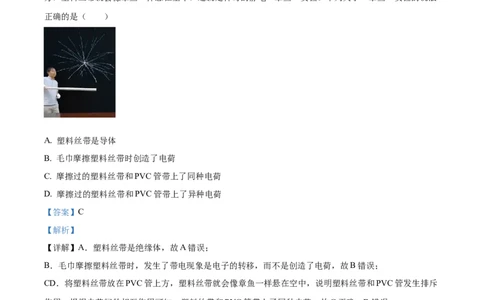

6. 如图所示，将塑料绳撕成丝带状，用毛巾分别摩擦塑料丝带和PVC管，然后将塑料丝带放在PVC管上
方，塑料丝带就会像章鱼一样悬在空中，这就是神奇的静电“章鱼”实验。下列关于“章鱼”实验的说法
正确的是（ ）
A. 塑料丝带是导体
B. 毛巾摩擦塑料丝带时创造了电荷
C. 摩擦过的塑料丝带和PVC管带上了同种电荷
D. 摩擦过的塑料丝带和PVC管带上了异种电荷
【答案】C
【解析】
【详解】A．塑料丝带是绝缘体，故A错误；
B．毛巾摩擦塑料丝带时，发生了带电现象是电子的转移，而不是创造了电荷，故B错误；
CD．将塑料丝带放在PVC管上方，塑料丝带就会像章鱼一样悬在空中，说明塑料丝带和PVC管发生排斥
作用，根据电荷间的相互作用可知，塑料丝带和PVC管带上了同种电荷，故C正确，D错误。
故选C。
7. 2022年中国科学院新一代远洋综合科考船“科学”号历经74天的航程，完成了一项基于北斗卫星的深
海通讯实验。这次实验突破了海水深度达到6000米的大容量数据的即时传输，解决了水下无线通信的世界
性难题。下列有关北斗卫星与深海之间数据传输的说法正确的是（ ）
A. 通过声波传递数据 B. 通过电磁波传递数据
C. 通过光纤传递数据 D. 数据传输有较长时间的延迟
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】B
【解析】
【详解】A．声波不能在真空中传播，而电磁波能在真空中传播，所以北斗卫星在太空中与深海之间是通
过电磁波传递数据的，故A错误，B正确；
C．要使用光纤传递数据，需在太空和海底铺设光纤，显现是不现实的，故C错误；
D．电磁波 的传播速度非常快，真空中约为3×108m/s，水中的传播速度约为 倍真空速度，因此海水深度
达到6000米的大容量数据的即时传输，时间的延迟很小，故D错误。
故选B。

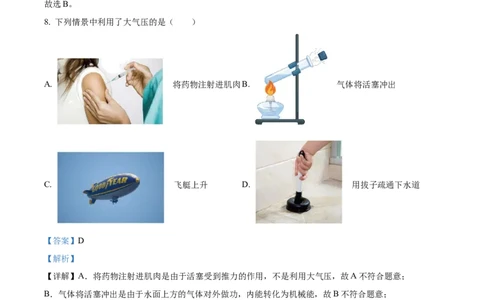

8. 下列情景中利用了大气压的是（ ）
A. 将药物注射进肌肉B. 气体将活塞冲出
C. 飞艇上升 D. 用拔子疏通下水道
【答案】D
【解析】
【详解】A．将药物注射进肌肉是由于活塞受到推力的作用，不是利用大气压，故A不符合题意；
B．气体将活塞冲出是由于水面上方的气体对外做功，内能转化为机械能，故B不符合题意；
C．空中上升的飞艇受到空气的浮力，故C不符合题意；
D．拔子在使用时，用力一按橡皮囊，排出了里面的空气，当其恢复原状时，橡皮囊内部气压小于外界大
气压，在外界大气压的作用下，把马桶内的堵塞物吸出，故D符合题意。
故选D。
9. 下列设备工作时应用了电磁感应原理的是（ ）
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 风力发电机 B. 调光台灯
C. 电风扇 D. 电磁起重机
【答案】A
【解析】
【详解】A．风力发电机是利用电磁感应现象原理制成的，故A符合题意；
B．调光台灯主要是将电能转化成光能，没有应用电磁感应，故B不符合题意；
C．电风扇主要部件是电动机，是利用通电导体在磁场中受力的原理工作的，故C不符合题意；
D．电磁起重机是利用电流的磁效应来工作的，故D不符合题意。
故选A。
10. 如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．使用测电笔时，手没有接触笔尾金属体，故A错误；
B．使用测电笔时，手接触笔尾金属体，也接触笔尖金属体，故B错误；
C．使用测电笔时，手接触笔尖金属体，故C错误；
D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，故D正确。
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故选D。
11. 点燃蜡烛，烛焰通过焦距为20cm的凸透镜甲成缩小的像。现用焦距为10cm的凸透镜乙替代透镜甲，
且保持烛焰和透镜的位置不变，烛焰通过凸透镜乙所成的像是（ ）
A. 缩小的实像 B. 放大的虚像
C. 倒立的虚像 D. 正立的实像
【答案】A
【解析】
【详解】点燃蜡烛，烛焰通过焦距为20cm的凸透镜甲成缩小的像，说明物距大于二位焦距；现用焦距为
10cm的凸透镜乙替代透镜甲，且保持烛焰和透镜的位置不变，物距仍大于二焦距，烛焰通过凸透镜乙所
成的像是倒立缩小的实像，故A符合题意，BCD不符合题意。
故选A。
12. 冬至打年糕是中国传统习俗之一。打年糕时，需要用木制榔头反复捶打石槽中蒸熟的糯米。如图所示，
用木制榔头捶打年糕的过程中，放在水平地面上的石槽始终未动。下列说法正确的是（ ）
A. 向下砸榔头时，榔头只受到重力的作用
B. 榔头打击年糕时，人对年糕有力的作用
C. 年糕凹陷，说明力可以改变物体的形状
D. 年糕凹陷，说明榔头对年糕有打击力，而年糕对榔头没有作用力
【答案】C
【解析】
【详解】A．向下砸榔头时，榔头受到重力和糯米的支持力，故A错误；
B．榔头打击年糕时，榔头对年糕有力的作用，人与年糕不接触，人对年糕没有力的作用，故B错误；
C．榔头的打击力使年糕凹陷，说明力可以改变物体的形状，故C正确；
D．物体间力的作用是相互的，榔头对年糕有打击力，年糕对椰头也有作用力，故D错误。
故选C。
13. 荡秋千是人们平时喜爱的一项运动。如图所示，秋千在摆荡的过程中，A为最低点，B是摆荡到右边时
的最高点。下列说法正确的是（ ）
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 人从A点运动到B点是利用了人具有惯性
B. 人在A点时惯性最大，在B点时的惯性最小
C. 人由A点运动到B点的过程中，重力势能不变，机械能增大
D. 人从B点运动到A点的过程中，重力势能增大，动能增大
【答案】A
【解析】
【详解】A．秋千在摆荡的过程中，人从最低点A点，由于人具有惯性，能够运动到最高点B点，故A正
确；
B．惯性的大小与质量有关，人在A点和B点时，质量不变，惯性不变，故B错误；
C．人由A点运动到B点的过程中，质量不变，高度增大，重力势能增大，克服摩擦做功，机械能减小，
故C错误；
D．人从B点运动到A点的过程中，质量不变，高度减小，重力势能减小，速度增大，动能增大，故D错
误。
故选A。
14. 如图所示，人骑在马背上，人和马均处于静止状态。下列说法正确的是（ ）
A. 地面对马的支持力和马受到的重力是一对平衡力
B. 马对地面的压力和地面对马的支持力是一对平衡力
C. 马对人的支持力和人受到的重力是一对相互作用力
D. 地面对马的支持力大小等于人和马受到的重力之和
【答案】D
【解析】
【详解】A．地面对马的支持力和马与人的总重是平衡力，地面对马的支持力和马受到的重力大小不等，
不是平衡力，故A错误；
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
B．马和人对地面的压力和地面对马的支持力是一对相互作用力，不是一对平衡力，故B错误；
C．马对人的支持力和人受到的重力是一对平衡力，不是一对相互作用力，故C错误；
D．地面对马的支持力和马与人的总重是平衡力，地面对马的支持力大小等于人和马受到的重力之和，故
D正确。
故选D。
15. 如图所示电路中，电源电压保持不变， 和 为定值电阻。先闭合开关S，再闭合开关S 后，电流
1 2
表和电压表的示数变化的情况是（ ）
A. 电流表示数增大，电压表示数不变 B. 电流表示数增大，电压表示数减小
C. 电流表示数减小，电压表示数增大 D. 电流表示数不变，电压表示数增大
【答案】A
【解析】
【详解】先闭合开关S，电路中只有电阻R 工作，电流表测量电路中的电流，电压表测量电源电压；再闭
1 2
S 后，两电阻并联，电流表测量干路的电流，电压表仍测量电源电压，由于电源电压不变，所以先闭合开
2
关S，再闭S 后，电压表示数不变；由于并联电路各支路互不影响，所以通过R 的电流不变，并联电路干
1 2 2
路电流等于各支路电流的和，所以先闭合开关S，再闭S 后，电流表示数变大，故A符合题意，BCD不
1 2
符合题意。
故选A。
二、填空题（每空2分，共20分）
16. 在物理学中，描述压力作用效果的物理量是______，其国际单位是______。
【答案】 ①. 压强 ②. 帕斯卡
【解析】
【详解】[1][2]物理学中，物体所受压力大小与受力面积大小之比叫做压强，压强是描述压力作用效果的物
理量，压强的国际单位是帕斯卡，用Pa表示。
17. 夏天的清晨绿叶上形成露珠是______（填一种物态变化的名称）现象，这一过程需要______（选填
“吸收”或“放出”）热量。
【答案】 ①. 液化 ②. 放出
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】[1][2]露珠是液态的，是空中中的水蒸气遇冷液化形成的小水珠，在液化过程中放出热量。
18. 比较物体运动的快慢有两种方法：一种是比较相同时间内物体经过的路程；另一种方法是_______。若
甲物体在5s内通过的路程是60m，乙物体在7s内通过的路程为80m，运动较快的是______物体。
【答案】 ①. 比较相同的路程所用的时间 ②. 甲
【解析】
【详解】[1]比较物体运动快慢，一是在相同的时间内，比较物体通过的路程的多少；二是通过相同的路程，
比较物体用了时间的多少。
[2]甲物体的速度
乙物体的速度
因为
v >v
甲 乙
所以甲物体运动较快。
19. 某一木块的体积为100cm3，所受的重力为0.8N，漂浮在水面上静止时受到的浮力为______N。用手将
木块压住使它浸没在水中，木块受到的浮力为______N（g取10N/kg）。
【答案】 ①. 0.8 ②. 1
【解析】
【详解】[1]木块漂浮在水面上静止时受到的浮力
F =G=0.8N
浮
[2]用手将木块压住使它浸没在水中，木块受到的浮力为
F′ =ρ gV =ρ gV=1×103kg/m3×10N/kg×100×10-6m3=1N
浮 水 排 水
20. 有三个用电器，一个是“220V 60W”的电风扇，一个是“220V 40W”的电热毯，另一个是“220V
45W”的LED节能灯，都正常工作相同的时间，产生热量最多的用电器是______，若该用电器工作时的实
际电压只有额定电压的80%，则它在100s内产生的热量为______J（不考虑温度对其电阻的影响）。
【答案】 ①. 电热毯 ②. 2560
【解析】
【详解】[1]三个用电器额定电压相等，额定功率差不多，根据W=Pt可知相同时间消耗的电能差不多，电
风扇主要将电能转化为机械能和内能，节能灯工作时将电能大部分转化为光能，而电热毯属于纯电阻用电
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
器，主要将电能转化为内能，电热毯产生的热量最多。
[2]电热毯的电阻
若该用电器工作时的实际电压只有额定电压的80%，实际电压
U =80%U=80%×220V=176V
实
它在100s内产生的热量为
三、实验探究题（第21题6分，第22题6分，第23题6分，第24小题8分，共26分）
21. 用如图所示装置“探究平面镜成像的特点”。
（1）请将下列实验步骤合理排序，合理的实验步骤顺序为A______F（填序号）；
A.在桌面上铺一张大纸，纸上竖立一块玻璃板作为平面镜。沿着玻璃板在纸上画一条直线，代表平面镜的
位置。
B.用直线把蜡烛和它的像在纸上的位置连起来，并用刻度尺分别测量它们到玻璃板的距离。
C.拿一支外形相同但不点燃的蜡烛，竖立着在玻璃板后面移动，直到看上去它跟前面那支蜡烛的像完全重
合。
D.把一支点燃的蜡烛放在玻璃板的前面，可以看到它在玻璃板后面的像。
E.在纸上记下蜡烛和它的像的位置。
F.根据上述实验分析得出平面镜成像的规律：平面镜所成的像与物体关于平面镜对称。
（2）为了使实验结论更具科学性，应补充的实验步骤是_________；
（3）在上述实验中，如果在玻璃板背面粘贴一张不透光的白纸，将玻璃板背面完全遮挡住，还能看到蜡
烛在玻璃板后面的像吗？答：______看到。（选填“能”或“不能”）
【答案】 ①. DCEB ②. 移动点燃的蜡烛，重做实验 ③. 能
【解析】
【详解】（1）[1]实验中要探究平面镜成像的规律，需要先把点燃的蜡烛放在玻璃板前，再拿与点燃蜡烛
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
一样的未点燃的蜡烛，在玻璃板的另一侧与之重合，当物像恰好重合后，在纸板上记录蜡烛与所成像的位
置，且连接蜡烛与像，用刻度尺测量距离的长度，即可得出平面镜成像的规律，所以实验的正确顺序为：
ADCEBF。
（2）[2]探究型的实验，为了得到普遍规律，需要进行多次实验，所以移动点燃的蜡烛，重做实验。
（3）[3]因为平面镜成像是由光的反射形成的正立的虚像，所以将玻璃板背面完全遮挡住，在点燃蜡烛这
侧仍然能看到蜡烛的像。
22. 某小组同学为了比较水和沙石的比热容大小，在两个相同的烧杯中分别装入质量相同的水和沙石，用
相同的酒精灯加热。
（1）小组的实验装置如图所示，其中有一处明显的错误，错误之处是_________；
（2）更正错误后，加热相同的时间，沙石升高的温度比水多，说明沙石的比热容比水______（选填
“大”或“小”）；
（3）比较全班不同小组的实验数据，发现各小组之间的实验数据有较大的不同，可能原因是________
（请写出一条）。
【答案】 ①. 盛水烧杯中温度计的玻璃泡接触了烧杯底 ②. 小 ③. 见解析
【解析】
【详解】（1）[1]根据小组的实验装置可知，其中一处明显的错误是水中温度计的玻璃泡接触了杯底。
（2）[2]更正错误后，加热相同的时间，则水和沙石吸收的热量相同，沙石升高的温度比水多，说明沙石
的吸热能力弱，即沙石的比热容比水小。
（3）[3]比较全班不同小组的实验数据，发现各小组之间的实验数据有较大的不同，可能原因是：各小组
所用水（沙石）的质量不一样；各小组水（沙石）的初温不一样；各小组的酒精灯不完全相同；各小组记
录温度变化的时间间隔不一样。
23. 小明利用天平、烧杯和量筒测量市场上某食用油的密度，他的测量过程如下：
A.在量筒中倒入一定量的食用油；
B.将烧杯放在调节好的天平的左盘，将量筒中的食用油分多次倒入烧杯中进行称量，并记录下相应的数据；
（1）根据实验数据，小明画出了食用油和烧杯的总质量m跟食用油的体积V之间关系的图像，分析图像
可知，烧杯质量为______g，食用油的密度为______g/cm3；
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）在将量筒中的油倒入烧杯时，量筒的侧壁上粘有油，会导致所测量的密度值跟真实值相比______
（选填“偏大”“偏小”或“不变”）。
【答案】 ①. 50 ②. 0.9 ③. 偏小
【解析】
【详解】（1）[1]由中可知，食用油的体积V为0时，总质量为m=50g，故可知烧杯的质量为50g。
[2]由图中可知，食用油的体积为
V=50mL=50cm3
食用油的质量为
m=95g-50g=45g
0
故由 可得，食用油的密度为
（2）[3]在将量筒中的油倒入烧杯时，量筒的侧壁上粘有油，会使得油的质量测量值偏小，油的体积测量
值准确，故由 可知，会导致所测量的密度值跟真实值相比偏小。
24. 小明同学想探究“通过灯泡的电流与灯泡两端电压的关系”，设计了如图甲所示的电路图。
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）请用笔画线代替导线，按照图甲所示的电路图，在图乙中将实物电路连接完整（要求连线不得交叉；
滑动变阻器的滑片向左移动，小灯泡变亮）；______
（2）小明同学正确连接电路后，闭合开关，发现小灯泡不发光，电流表无示数，但电压表示数较大。接
下来正确的操作是______；
A.检查电路是否短路
B.更换电流表
C.检查小灯泡是否接触良好或损坏
D.移动滑动变阻器滑片，观察小灯泡是否发光
（3）排除电路故障后，下表是按正确的操作测得的数据，其中第一次测得的电流如图丙所示，则电流表
示数为______A。从表中数据可看出，通过灯泡的电流与灯泡两端的电压不成正比，其原因是________。
实验次数 1 2 3
电压U/V 2.0 3.0 3.8
电流I/A 0.38 0.40
【答案】 ①. ②. C ③. 0.32 ④. 灯泡的电阻
随温度发生变化，其电阻不是定值
【解析】
【详解】（1）[1]电流表、灯泡、滑动变阻器、开关串联接入电路；滑动变阻器“一上一下”接线柱接入
电路；如下图所示：
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）[2]闭合开关，发现小灯泡不发光，电流表无示数，但电压表示数较大，可能与电压表并联的小灯泡
断路，接下来应检查小灯泡是否接触良好或损坏。故ABD不符合题意，C符合题意。
故选C。
（3）[3]由图丙可知，电流表所选量程为0~0.6A，分度值是0.02A，根据指针位置可知，其示数是0.32A。
[4]由表中数据可知，灯泡的电压增大，对应的电流也增大，灯泡的实际功率变大，灯丝温度升高，灯泡电
阻变大，灯泡的电流跟灯泡两端电压的不成正比，其原因是灯丝的电阻随着温度的升高而增大。
四、计算题（第25题7分，第26题8分，第27题9分，共24分，解答应写出必要的文字说
明、步骤和公式，只写出最后结果的不记分。）
25. 如图所示为某种固体酒精炉，固体酒精炉比液体酒精炉使用时更安全。为了测定该固体酒精炉的热效
率，在炉中放入40g的固体酒精，当固体酒精燃烧完后，锅中1kg的水温度从20℃升高到了70℃。已知固
体酒精的热值为1.5×107J/kg，水的比热容是4.2×103J/（kg·℃）。
（1）若固体酒精完全燃烧，则放出的热量是多少？
（2）水吸收的热量是多少？
（3）小明测得固体酒精炉的热效率是多大？
（4）请写出固体酒精炉热效率不高的一个原因。
【答案】（1）6 105J；（2）2.1 105J；（3）35 ；（4）见解析
【解析】 × × %
【详解】解：（1）若固体酒精完全燃烧，则放出的热量是
（2）水吸收的热量为
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（3）小明测得固体酒精炉的热效率为
（4）燃烧不完全；部分热量散发到空气中；锅吸收一部分热量。
答：（1）若固体酒精完全燃烧，则放出的热量是6×105J；
（2）水吸收的热量是2.1×105J；
的
（3）小明测得固体酒精炉 热效率是35%；
（4）燃烧不完全；部分热量散发到空气中；锅吸收一部分热量。
26. 早在3000年前我们的祖先就设计了结构很合理的辘轳，通常用于从井中提水。如图所示是古代民间的
提水设施辘轳，由辘轳头、支架、井绳、水桶等部分构成。某次取水时井绳拉着质量为10kg的水缓慢上升
了4m，水桶的质量为1kg，在这一过程中，人做的总功为500J，g取10N/kg。求此次取水的过程中
（1）人做的有用功为多少？
（2）辘轳的机械效率多大？
（3）人克服井绳重力与摩擦阻力做的功是多少？
【答案】（1）400J；（2）80 ；（3）60J
【解析】 %
【详解】解：（1）根据题意，人做的有用功为
（2）根据题意可知
（3）根据题意可知
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
克服水斗做的功为
克服井绳重力及摩擦力做的功为
的
答：（1）人做 有用功为400J；
（2）辘轳的机械效率为80 ；
（3）人克服井绳重力与摩擦%阻力做的功为60J。
27. 如图所示，电源电压U=24V，定值电阻R=4Ω，滑动变阻器的规格为“20Ω 2A”，电压表量程为0
0
～15V。
（1）求当电压表示数U=6V时，通过定值电阻R 的电流；
0 0
（2）求电路消耗的最小电功率；
（3）请分析说明，为保障电路安全，滑动变阻器接入电路的最小阻值。
【答案】（1）1.5A；（2）24W；（3）8Ω
【解析】
【详解】解：（1）由电路图可知，两电阻串联，电压表测量R 两端的电压。通过定值电阻的电流为
0
（2）根据 可知，当电压一定时，电阻越大，电功率越小。当滑动变阻器全部接入电路时，电路
中的电阻最大，为
R =R+R =4Ω+20Ω=24Ω
总 0 大
电路消耗的最小电功率为
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
的
（3）要保证滑动变阻器安全，电路中允许通过 最大电流为I =2A，此时滑动变阻器接入电路的电阻最
大
小，最小阻值为
要保证电压表安全，R 两端最大电压为U=15V，则滑动变阻器两端电压为
0 1
U=U-U=24V-15V=9V
2 1
电路中最大电流为
超过了滑动变阻器允许通过的最大电流，所以要使电路安全，滑动变阻器允许接入电路的最小阻值为
8Ω。
答：（1）当电压表示数U=6V时，通过定值电阻R 的电流为1.5A；
0 0
（2）电路消耗的最小电功率为24W；
（3）为保障电路安全，滑动变阻器接入电路的最小阻值为8Ω。
