2023 年抚顺铁岭市初中毕业生学业考试物理试卷
※理化考试时间共150分钟 物理试卷满分120分
考生注意：请在答题卡各题目规定答题区域内作答，答在本试卷上无效。
第一部分 选择题（共28分）
一、选择题（本题共12小题，共28分。1～8题为单选题，每题2分；9～12题为多选题，每
题3分，漏选得2分，错选得0分）

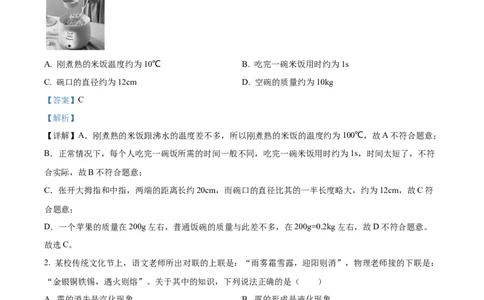

1. 如图是小丽给家人盛饭时的情景。关于情景中的数据估测最接近实际的是（ ）
A. 刚煮熟的米饭温度约为10℃ B. 吃完一碗米饭用时约为1s
C. 碗口的直径约为12cm D. 空碗的质量约为10kg
【答案】C
【解析】
【详解】A．刚煮熟的米饭跟沸水的温度差不多，所以刚煮熟的米饭的温度约为100℃，故A不符合题意；
B．正常情况下，每个人吃完一碗饭所需的时间一般不同，吃完一碗米饭用时约为1s，时间太短了，不符
合实际，故B不符合题意；
C．张开大拇指和中指，两端的距离长约20cm，而碗口的直径比其的一半长度略大，约为12cm，故C符
合题意；
D．一个苹果的质量在200g左右，普通饭碗的质量与此差不多，在200g=0.2kg左右，故D不符合题意。
故选C。
2. 某校传统文化节上，语文老师所出对联的上联是：“雨雾霜雪露，迎阳则消”，物理老师接的下联是：
“金银铜铁锡，遇火则熔”。关于其中的知识，下列说法正确的是（ ）
A. 霜的消失是汽化现象 B. 露的形成是液化现象
C. 雾形成过程需要吸热 D. 铜熔化过程需要放热
【答案】B
【解析】
【详解】A．霜的消失是由固态变成气态，是升华现象，故A错误；
B．露是由空气中的水蒸气遇冷液化形成的，是液化现象，故B正确；
C．雾由空气中的水蒸气遇冷液化形成的，是液化现象，液化放热，故C错误；
D．铜熔化过程需要吸热，故D错误。
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故选B。

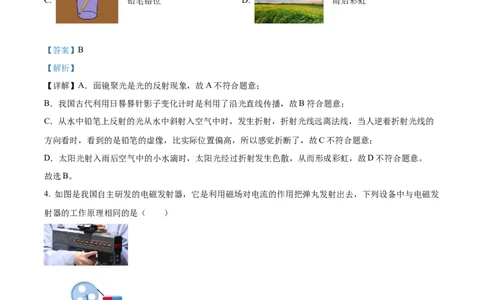

3. 下列现象中属于光的直线传播的是（ ）
A. 面镜聚光 B. 日晷计时
C. 铅笔错位 D. 雨后彩虹
【答案】B
【解析】
【详解】A．面镜聚光是光的反射现象，故A不符合题意；
B．我国古代利用日晷晷针影子变化计时是利用了沿光直线传播，故B符合题意；
C．从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的
方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故C不符合题意；
D．太阳光射入雨后空气中的小水滴时，太阳光经过折射发生色散，从而形成彩虹，故D不符合题意。
故选B。
4. 如图是我国自主研发的电磁发射器，它是利用磁场对电流的作用把弹丸发射出去，下列设备中与电磁发
射器的工作原理相同的是（ ）
A. 发电机
B. 电铃
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
C. 司南
D. 电动机
【答案】D
【解析】

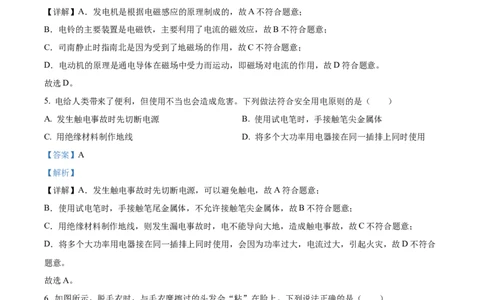

【详解】A．发电机是根据电磁感应的原理制成的，故A不符合题意；
B．电铃的主要装置是电磁铁，主要利用了电流的磁效应，故B不符合题意；
C．司南静止时指南北是因为受到了地磁场的作用，故C不符合题意；
D．电动机的原理是通电导体在磁场中受力而运动，即磁场对电流的作用，故D符合题意。
故选D。
5. 电给人类带来了便利，但使用不当也会造成危害。下列做法符合安全用电原则的是（ ）
A. 发生触电事故时先切断电源 B. 使用试电笔时，手接触笔尖金属体
C. 用绝缘材料制作地线 D. 将多个大功率用电器接在同一插排上同时使用
【答案】A
【解析】
【详解】A．发生触电事故时先切断电源，可以避免触电，故A符合题意；
B．使用试电笔时，手接触笔尾金属体，不允许接触笔尖金属体，故B不符合题意；
C．用绝缘材料制作地线，则发生漏电事故时，电不能导向大地，造成触电事故，故C不符合题意；
D．将多个大功率用电器接在同一插排上同时使用，会因为功率过大，电流过大，引起火灾，故D不符合
题意。
故选A。
6. 如图所示，脱毛衣时，与毛衣摩擦过的头发会“粘”在脸上。下列说法正确的是（ ）
.
A 脱毛衣时发生了摩擦起电现象
B. 头发“粘”在脸上是因为同种电荷相互吸引
C. 若头发带负电荷，与脸接触时的瞬间电流方向从头发到脸
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
D. 若毛衣带正电荷，说明它有了多余的电子
【答案】A
【解析】
【详解】A．通过摩擦使物体带电叫做摩擦起电，因此脱毛衣时发生了摩擦起电现象，故A正确；
B．头发“粘”在脸上是因为异种电荷相互吸引，故B错误；
C．物理学中规定正电荷定向移动方向为电流方向，若头发带负电荷，与脸接触时的瞬间电流方向从脸到
头发，故C错误；
D若毛衣带正电荷，是因为失去电子，故D错误。
故选A。

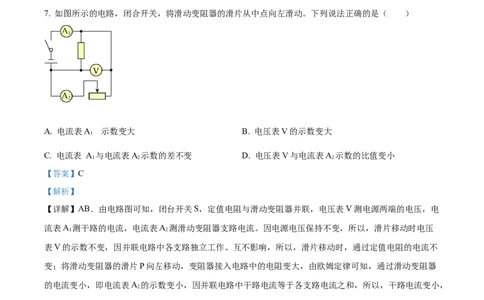

7. 如图所示的电路，闭合开关，将滑动变阻器的滑片从中点向左滑动。下列说法正确的是（ ）
的
A. 电流表A 示数变大 B. 电压表V的示数变大
1
C. 电流表 A 与电流表A 示数的差不变 D. 电压表V与电流表A 示数的比值变小
1 2 2
【答案】C
【解析】
【详解】AB．由电路图可知，闭台开关S，定值电阻与滑动变阻器并联，电压表V测电源两端的电压，电
流表A 测干路的电流，电流表A 测滑动变阻器支路电流。因电源电压保持不变，所以，滑片移动时电压
1 2
表V的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过定值电阻的电流不
变；将滑动变阻器的滑片P向左移动，变阻器接入电路中的电阻变大，由欧姆定律可知，通过滑动变阻器
的电流变小，即电流表A 的示数变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，
2
即电流表A 的示数变小，故AB错误；
1
C．由电流表A 示数与电流表A 示数的差值等于通过定值电阻的电流可知，其差值不变，故C正确；
1 2
D．电压表V示数不变，电流表A 示数变小，故电压表V与电流表A 示数的比值将变大，故D错误。
2 2
故选C。
8. 用如图所示的滑轮组，把重1200N的货物在4s内匀速提高2m，每个滑轮重为300N，不计摩擦及绳重。
下列说法正确的是（ ）
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 所做的有用功为7200J B. 拉力F大小为750N
C. 拉力F的功率为250W D. 滑轮组的机械效率为80%
【答案】D
【解析】
【详解】A．所做的有用功为
W =Gh=1200N×2m=2400J
有
故A错误；
B．由图可知，n=3，拉力F大小
故B错误；
C．拉力F所做的有用功
W =Fs=Fnh=500N×3×2m=3000J
有
拉力F的功率为
故C错误；
D．滑轮组的机械效率为
故D正确。
故选D。
9. 在生物学实验课上，学生制作“洋葱鳞片叶表皮”玻片标本。下列关于此过程中涉及的物理知识说法正
确的是（ ）
A. 用胶头滴管从试剂瓶中吸取清水，利用了大气压
B. 切洋葱的小刀，刀刃锋利是为了增大压力
C. 切洋葱时感到“辣”眼睛是扩散现象造成的
D. 用镊子夹取鳞片叶表皮时，镊子是省力杠杆
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】AC
【解析】
【详解】A．用胶头滴管从试剂瓶中吸取清水时，大气压将水压入吸管，故A正确；
B．切洋葱的小刀，刀刃锋利是为了减小受力面积增大压强，故B错误；
C．切洋葱时感到“辣”眼睛是因为洋葱的分子运动到空气中，进入人的眼睛，属于扩散现象，故C正确。
D．镊子属于费力杠杆，故D错误。
故选AC。
10. 如图是北方人常玩的一种单腿冰车。下列关于滑冰过程中的说法正确的是（ ）
A. 滑行时，以冰车为参照物，冰车上的人是运动的
B. 钎子扎过的冰面出现小坑，说明力可以改变物体的形状
C. 人滑倒，冰车离开人继续前进，说明冰车具有惯性
D. 钎子向后扎冰，冰车向前运动，是利用物体间力的作用是相互的
【答案】BCD
【解析】
【详解】A．滑行时，以冰车为参照物，冰车上的人相对位置没有发生变化，因此是静止的，故A错误；
B．力可以改变物体的形状和运动状态，因此钎子扎过的冰面出现小坑，说明力可以改变物体的形状，故
B正确；
C．一切物体都具有惯性。人滑倒，冰车离开人继续前进，说明冰车具有惯性，故C正确；
D．力的作用是相互的，因此钎子向后扎冰，冰车向前运动，是利用物体间力的作用是相互的，故D正确。
故选BCD。
11. 水平桌面上两个质量相同、底面积不同的容器中，装有质量相等的水。将两个橡胶吸盘吸合在一起放
在其中一个容器中漂浮，如图甲所示；又将这两个橡胶吸盘分开后放入另一个容器中，吸盘沉底，如图乙
所示。甲、乙两图容器中的水深度相同。下列说法正确的是（ ）
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 橡胶的密度大于水的密度
B. 甲图容器底受到水的压强大于乙图容器底受到水的压强
C. 甲图容器对桌面的压强小于乙图容器对桌面的压强
D. 两吸盘在甲图容器中所受浮力大于在乙图容器中所受浮力
【答案】ACD
【解析】
【详解】A．由图乙可知，两个橡胶吸盘分开后，每个吸盘是实心的，放入水中会下沉，说明橡胶的密度
大于水的密度，故A正确；
B．甲、乙两图容器中的水深度相同，由p=ρgh可知甲图容器底受到水的压强等于乙图容器底受到水的压
强，故B错误；
C．容器的质量相同，水的质量相同，两个橡胶吸盘质量不变，容器对桌面的压力等于容器、水和吸盘的
总重力，所以容器对桌面的压力不变，由图可知，甲图中容器的底面积大于乙图中容器的底面积，由
可知甲图容器对桌面的压强小于乙图容器对桌面的压强，故C正确；
D．两吸盘在甲图容器中漂浮，浮力等于重力，在乙图容器中沉底，浮力小于重力，重力不变，所以在甲
图容器中所受浮力大于在乙图容器中所受浮力，故D正确。
故选ACD。
12. 如图所示电路，定值电阻 为 ，滑动变阻器允许通过的最大电流为0.4A，当滑动变阻器的滑片P
在最右端时，先闭合开关S，电流表示数为0.1A，再闭合开关 ，电流表示数为0.2A，在保证电路元件安
全的条件下，将滑动变阻器的滑片向左最大范围移动。下列说法正确的是（ ）
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 电源电压为8V
B. 滑动变阻器连入电路的阻值范围是 ~
C. 定值电阻 的功率为0.8W
D. 通电1min，整个电路消耗的电能最多为120J
【答案】BD
【解析】
【详解】A．由图可知，闭合开关S，电阻R 的简单电路，电流表测量通过R 的电流，电源电压
0 0
U=IR=0.1A×40Ω=4V
0 0
故A错误；
B．再闭合开关S ，变阻器连入电路的电阻最大，变阻器和电阻R 并联，电流表测量干路中的电流，由并
1 0
联电路的特点可知通过R 的电流不变，为0.1A，通过变阻器的电流
0
I =I-I=0.2A-0.1A=0.1A
滑 0
变阻器的最大阻值
滑动变阻器允许通过的最大电流为0.4A，变阻器的最小阻值
所以滑动变阻器连入电路的阻值范围是40Ω~10Ω，故B正确；
C．定值电阻 的功率为
故C错误；
D．滑动变阻器允许通过的最大电流为0.4A，通过变阻器的最大电流是0.4A，干路中最大电流
I =I+I =0.1A+0.4A=0.5A
大 0 滑大
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
通电1min，整个电路消耗的最大电能
W=UI t=4V×0.5A×60s=120J
大
故D正确。
故选BD。
第二部分 非选择题（共92分）
二、填空题（本题共9小题，每空1分，共26分）
13. 2023年5月28日，如图所示的国产大飞机C919首次执飞，此次航班从上海起飞，在首都机场平稳降
落。中国大飞机飞出安全、更飞出志气和希望。乘客听到的轰鸣声是发动机___________产生的，为了安
静地休息，乘客带上了耳罩，这是在___________减弱噪声。周围观看的人们听到飞机的声音是由
___________传过来的。
【答案】 ①. 振动 ②. 人耳处 ③. 空气
【解析】
【详解】[1]声音是由物体的振动产生，乘客听到的轰鸣声是发动机振动产生的。
[2]减弱噪声的途径有：声源处、传播过程中、人耳处。所以为了安静地休息，乘客带上了耳罩，这是在人
耳处减弱噪声。
[3]声音的传播需要介质，人们听到飞机的声音是由空气传过来的。
14. 如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，棉花燃烧起来，这是
因为活塞压缩气体___________，使空气的内能增大，温度升高，引燃棉花。硝化棉燃烧后生成的颗粒物
会附着在玻璃筒内壁，说明分子间存在___________。
【答案】 ①. 做功 ②. 引力
【解析】
【详解】[1]做功可以改变物体的内能，因此活塞压缩气体做功，使空气的内能增大，温度升高，引燃棉花。
[2]分子间存在着引力和斥力，颗粒物会附着在玻璃筒内壁，说明分子间存在引力。
15. 如图是一个便携式可折叠镜子，它由三个小平面镜组成。用手提起顶端的把手，小平面镜能在
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
___________力的作用下自动向下展开。小霞距离平面镜0.5m，她在镜中的像与她相距___________，当她
靠近平面镜时，她在镜中的像大小___________（填“变大”或“不变”）。
【答案】 ①. 重 ②. 1m ③. 不变
【解析】
【详解】[1]在地球附近的物体受到重力的作用，因此用手提起顶端的把手，小平面镜能在重力的作用下自
动向下展开。
[2][3]根据平面镜成像的特点，像与物到镜面的距离相等，因此小霞距离平面镜0.5m，她在镜中的像距离
平面镜也是0.5m，镜中的像与她相距1m。像与物的大小相等，因此当她靠近平面镜时，她在镜中的像大
小不变。
16. 2023年5月30日，如图是搭载神舟十六号载人飞船的长征二号运载火箭点火发射时的情景。火箭在加
速上升过程中，燃料燃烧释放的内能转化为火箭的___________能，所搭载的载人飞船的质量___________
（填“变大”“不变”或“变小”）。神舟十六号载人飞船与核心舱通过___________（填“超声波”或
“电磁波”）进行联系，自主完成对接。
【答案】 ①. 机械 ②. 不变 ③. 电磁波
【解析】
【详解】[1]根据能量转化可知，火箭升空时，燃料燃烧过程中，将化学能转化为燃气的内能，释放的内能
又转化为火箭的机械能。
[2]质量是物体所含物质的多少，不随位置的改变而改变，因此载人飞船的质量不变。
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
[3]电磁波可以在真空中传播，且可以传递信息；而超声波不能再真空中传播，因此神州十六号载人飞船与
核心舱通过电磁波进行联系。
17. 2023年3月11日，“探索一号”科考船携“奋斗者”号载人潜水器完成任务回国。工作中，科考船将
潜水器放入海水中后，科考船所受浮力___________（填“变大”“不变”或“变小”）。潜水器从
3000m深海处采集到体积为800cm3的深渊岩石，采集前岩石受到的海水压强为___________Pa，采集到的
岩石在海水中受到的浮力为___________N。（g取10N/kg，ρ =1.0×103kg/m3）
海水
【答案】 ①. 变小 ②. 3×107 ③. 8
【解析】
【详解】[1]根据平衡法，科考船漂浮在水面上，浮力等于重力；当科考船将潜水器放入海水中后自身重力
减小，但仍处于漂浮状态，浮力等于此时的重力；因此科考船所受浮力变小。
[2]根据p=ρgh采集前岩石受到的海水压强
p=ρgh=1.0×103kg/m3×10N/kg×3000m=3×107Pa
的
[3]岩石在海水中受到 浮力
F =ρ V g=1.0×103kg/m3×800×10-6m3×10N/kg=8N
浮 水 排
18. 如图是既能显示时间、天气又能提供Wifi信号的分类垃圾箱。其电子屏幕上的彩色画面是由红、绿、
___________三种色光混合而成的，电子屏幕消耗的电能是___________（填“一次”或“二次”）能源。
静止在水平地面上的垃圾箱受到的重力与___________（填“箱对地面的压力”或“地面对箱的支持
力”）是平衡力。
【答案】 ①. 蓝 ②. 二次 ③. 地面对箱的支持力
【解析】
【详解】[1]光的三原色为红、绿、蓝。因此电子屏幕上的彩色画面是由红、绿、蓝三种色光混合而成的。
[2]电能是由其他形式的能转化来的，因此电能是二次能源。
[3]作用在同一物体上、大小相等、方向相反、在同一直线上的两个力是一对平衡力。因此静止在水平地面
上的垃圾箱受到的重力与地面对箱的支持力是平衡力。
19. 用如图所示的装置可探究电流产生热量与___________（填“电流”或“电阻”）的关系，若通过R
2
的电流为1A，通电1min，R 产生的热量为___________J。若将R 更换为10Ω的电阻，___________（填
2 3
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
“仍能”或“不能”）完成该实验探究。
【答案】 ①. 电流 ②. 300 ③. 仍能
【解析】
【详解】[1]根据控制变量法的思想，R 和R 的电阻相同，R 与R 并联进行分流，因此R 和R 的电流不同，
1 2 3 1 1 2
所以可以探究电流产生热量与电流的关系。
[2]根据焦耳定律，R 产生的热量
2
Q=I2Rt=(1A)2×5Ω×1×60s=300J
[3]若将R 更换为10Ω的电阻，R 仍与R 并联进行分流，R 和R 的电流仍然不同，因此仍能完成该实验探
3 3 1 1 2
究。
20. 如图是小昊家的电能表，他家同时使用的用电器总功率不能超过___________W。小昊将“220V
2400W”热水器单独接入电路正常工作10min，电能表转盘转了___________转，电能表示数变为
___________ kW·h。
【答案】 ①. 4400 ②. 240 ③. 2363.2
【解析】
【详解】[1]由题图可知，电能表的工作电压为220V，允许通过的最大电流为20A，所以他家同时使用的
用电器工作最大总功率为
[2]用电器在10min内消耗的电能为
电能表转盘转动的转数为
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
[3]有图可知，当时的电能表示数为2362.8kW·h，则此时的电能表示数变为
2362.8 kW·h+0.4kW·h=2363.2kW·h
21. 如图甲所示的电路，电源电压不变，电流表量程为0~0.6A，电压表量程为0~15V。闭合开关S、 ，
断开 ，滑动变阻器的滑片P从最右端向左移动，直至灯泡正常发光，电流表示数和电压表示数关系图像
如图乙所示，灯泡正常发光时，某块电表的示数恰好达到最大值；再断开 ，闭合 ，将滑片P调回至
最右端，电压表示数和滑动变阻器连入电路的阻值关系图像如图丙所示。则电源电压为___________V，变
化过程中，灯泡的最小电阻为___________ ，灯泡的额定功率为___________W。
【答案】 ①. 9 ②. 10 ③. 5.4
【解析】
【详解】[1][2]闭合开关S、 ，断开 ，灯L与滑动变阻器R串联，电流表测电路中的电流，电压表测
灯L两端电压，再断开 ，闭合 ，灯L与滑动变阻器R串联，电流表测电路中的电流，电压表测电源
两端电压，由图丙可知，滑动变阻器R的最大阻值为20Ω；闭合开关S、 ，断开 ，滑片P在最右端时，
电路中的电阻最大，电流最小，由图乙可知I=0.3A，此时灯L两端的电压 ，变阻器R两端的电压
为
则电源电压为
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
当滑动变阻器接入的阻值最大时，灯L的电阻最小，则灯L的最小阻值为
[3]当滑片P从最右端向左移动时，电路总电阻变小，电流变大，由串联电路的分压规律可知，电压表的示
数变小，电路的总电阻最小（即R=0）时，电流表的示数达到最大值 ，此时灯L刚好正常发光，
两端的电压为
则灯L的额定功率为
三、作图题（本题共3小题，每小题3分，共9分）
22. 如图甲是一台石材运输车，提起石材时，钢杆AB可看成一个杠杆。它能通过移动套管在AB上的位置
来调节支点，其简化图如图乙所示，F 是作用在A点的动力。
1
（1）使用杠杆提起一石材，从图乙杠杆上已标明的两点中选择一点作为支点，使F 最小，在对应的括号
1
内标明O，并作出对应的动力臂l；
1
（2）在图乙中画出绳子对石材的拉力F。
【答案】
【解析】
【详解】（1）[1]根据杠杆平衡的条件，使F 最小，则力臂尽可能长，因此选择左侧点作为支点，支点到
1
力的作用线的距离即为动力臂l，如图所示：
1
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）[2]绳子对石材的拉力F沿绳子方向向上，如图所示：
23. 小磁针在电磁铁磁场的作用下静止在如图所示的位置，请标出：
（1）电磁铁左端的磁极（用“N”或“S”表示）；
（2）图中磁感线的方向；
（3）螺线管的右端导线连接电源的极性（用“＋”或“-”表示）。
【答案】
【解析】
【详解】由图可知，小磁针的右端为N极，根据异名磁极相互吸引可知，电磁铁的右端为S极、左端为N
极；根据安培定则可知，电流从螺线管的右端流入、左端流出，因此右端导线连接电源的极性为正极；磁
体周围的磁感线都是从N极出发回到S极的，如图所示：
24. 如图所示，Sʹ是光源S在平面镜中的像。光线是光源S发出的光线经平面镜反射后，平行于凸透镜主
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
光轴射向凸透镜的光线。请画出：
（1）光源S的位置；
（2）反射光线a对应的入射光线；
（3）光线a经凸透镜折射后的折射光线。
【答案】
【解析】
【详解】（1）根据平面镜成像特点，首先做像Sʹ关于镜面的对称点S，即为光源S的位置，标出虚线和直
角；
（2）反射光线a与镜面的交点为入射点，连接光源S和入射点，标出箭头，即为反射光线a对应的入射光
线；
（3）光线a是平行于凸透镜主光轴的光线，经凸透镜折射后的折射光线过焦点。如图所示：
四、简答题（本题3分）
25. 如图是国产防火救灾无人机TB001携灭火弹起飞的情景。请回答：
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）无人机的机翼形状上凸下平，使飞机获得升力，其原理是什么？
（2）执行投放灭火弹任务时，保持匀速飞行的无人机投弹前后的动能怎样变化？为什么？
【答案】见解析
【解析】
【详解】（1）机翼的形状上凸下平，机翼上方空气流速大压强小，机翼下方空气流速小压强大，故产生
向上的压强差，因而产生向上的压力差，即飞机的升力。
（2）无人机的动能变小；动能由质量和速度决定，因为无人机的速度不变，但投弹后质量减小，所以动
能变小。
五、计算题（本题共2小题，共18分。要求写出必要的文字说明、公式、计算过程、数值、
单位和答）
26. 铁岭市对大通街路面改造的过程中，使用了如图所示的一款履带运输车运送石料。空载运输车的质量
为3t，履带与地面总接触面积为1.2m2。一次运送中，运输车在2min内沿水平路面匀速直线行驶600m，
行驶中受到的阻力为104N（g取10N/kg，燃料热值q取4.5×107J/kg）求：
（1）空载运输车静止时对水平路面的压强；
（2）这次运送中，运输车发动机的功率；
（3）若行驶中受到的阻力不变，发动机的效率是40%，10kg的燃料可供该车沿水平路面匀速直线行驶的
距离。
【答案】（1） ；（2） ；（3）
【解析】
【详解】解：（1）由于空载运输车静止时对水平路面的压力为
根据 可得，空载运输车静止时对水平路面的压强为
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）因为运输车是做匀速直线运动，处于平衡状态，受到的是平衡力作用，因此运输车发动机的牵引力
为
根据W=Fs可得，发动机所做的功为
根据 可得，运输车发动机的功率为
（3）10kg的燃料完全燃烧放出的热量为
发动机所做的功为
由于受到的阻力不变，且运输车做匀速直线运动，受到的是平衡力作用，则此时的牵引力为
根据 可得，10kg的燃料可供该车沿水平路面匀速直线行驶的距离为
答：（1）空载运输车静止时对水平路面的压强是 ；
（2）运输车发动机的功率是 ；
（3）10kg的燃料可供该车沿水平路面匀速直线行驶的距离是 。
27. 作为四大国粹之一的中药能有效抑制病毒在人体内的传播。如图甲所示为一款电热中药壶，其简化电
路图如图乙所示，它有急火和文火两种工作状态，由温控开关S 自动控制，文火时的电功率为220W。R
1 1
18【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
和R 均为发热电阻，且R 的阻值为123.2Ω。【c 取4.0×103J/(kg·℃)】求：
2 2 中药
（1）中药壶在文火状态下的电流；
（2）将3kg中药从20℃加热至100℃，中药吸收的热量；
（3）若不计热量损失，用急火完成（2）中的加热过程所用的时间。
【答案】（1）1A；（2）9.6×105J；（3）1920s
【解析】
【详解】解：（1）根据 ，中药壶在文火状态下的电流
（2）中药吸收的热量
（3）当S 接b时，R 和R 串联在电路中，为文火状态，根据
1 1 2
电路的总电阻
根据串联电路电阻的特点，R 的阻值为
1
当S 接a时，只有R 在电路中，为急火状态
1 1
19【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
不计热量损失W=Q ，根据 ，加热过程所用时间
吸
答：（1）中药壶在文火状态下的电流1A；
（2）中药吸收的热量9.6×105J；
（3）加热过程所用时间1920s。
六、实验、探究题（本题共5小题，共36分）
28. 小明在家中发现了爸爸防止血糖过低而食用的葡萄糖粉，想知道它是晶体还是非晶体。于是将葡萄糖
粉末带到学校的实验室，组装如图所示装置进行验证。
（1）器材组装过程中，a、b、c三个装置正确安装顺序依次为___________。实验过程中使用搅拌棒搅拌
的目的是___________。
（2）实验过程中某时刻温度计的示数如图所示，其显示温度为___________℃。
时间/min 0 1 2 3 4 5 6 7 8 9
7 8 8
温度/℃ 57 66 84 84 84 94 99
5 4 9
（3）上表是小明实验记录的部分数据，根据表中数据可知葡萄糖粉___________（填“是”或“不是”）
晶体。在第5min时，试管中物质处于___________状态。
（4）从第7min到第8min，试管中物质分子热运动剧烈程度___________（填“加剧”“不变”或“减
弱”）。
【答案】 ①. cba ②. 使葡萄糖粉（试管内物质）受热均匀 ③. 58 ④. 是 ⑤. 固液共存
⑥. 加剧
【解析】
【详解】（1）[1] 实验仪器的安装顺序为自下而上，依次为cba。
[2]使用玻璃棒搅拌的目的是使试管中的物质受热均匀。
20【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）[3] 由图可知，分度值为1℃，故读数为58℃。
（3）[4] 由表可知，熔化过程中有一段时间温度不变，说明该固体有固定的熔点，所以是晶体。
[5]由表可知，第5min时，温度保持不变，处于熔化过程中，所以是固液共存态。
（4）[6] 从第7min到第8min，温度升高，分子热运动越剧烈。
29. 小毛用凸透镜、蜡烛、光屏和光具座等器材探究“凸透镜成像的规律”。
（1）小毛将一束平行于凸透镜主光轴的光线射向凸透镜，调节光屏到凸透镜的距离，直到光屏上出现
___________，此时凸透镜和光屏的位置如图甲所示，从而正确测出凸透镜的焦距；
（2）实验前，为了使烛焰、凸透镜、光屏三者的中心在同一高度，应将如图乙所示的___________适当向
下调节；
（3）将蜡烛、凸透镜保持在如图乙位置不动，在___________（填“50cm~60cm”“60cm~70cm”或
“0cm~80cm”）刻度之间移动光屏，直至光屏上出现烛焰清晰的像。生活中的___________（填“照相
机”“投影仪”或“放大镜”）就是利用这一成像原理工作的；
（4）在（3）的基础上，保持凸透镜位置不动，对调蜡烛和光屏，则光屏上烛焰的像相对烛焰是
___________（填“放大”或“缩小”）的。此时小毛将近视眼镜的镜片放在凸透镜与蜡烛之间合适的位
置，则应将光屏___________（填“远离”或“靠近”）凸透镜，可使光屏上再次出现烛焰清晰的像。
【答案】 ①. 很小、很亮的光斑 ②. 光屏 ③. 60cm~70cm ④. 照相机 ⑤. 放大 ⑥.
远离
【解析】
【详解】（1）[1]小毛将一束平行于凸透镜主光轴的光线射向凸透镜，调节光屏到凸透镜的距离，直到光
屏上出很小、很亮的光斑，这个光斑叫焦点；此时凸透镜和光屏的位置如图甲所示，可知凸透镜的焦距为
f=40.0cm-30.0cm=10.0cm
（2）[2]实验前，为了使像成在光屏上，要调节烛焰、凸透镜、光屏三者的中心在同一高度，应将如图乙
所示的光屏适当向下调节。
的
（3）[3][4]将蜡烛、凸透镜保持在如图乙位置不动，可知物距大于2倍焦距（成倒立、缩小 实像），像
距在1倍焦距和2倍焦距之间，即在60cm~ 70cm刻度之间移动光屏，直至光屏上出现烛焰清晰的像；生
活中的照相机就是利用这一成像原理工作的。
（4）[5]在（3）的基础上，保持凸透镜位置不动，对调蜡烛和光屏，根据光路的可逆性，则光屏上烛焰的
21【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
像相对烛焰是放大的。
[6]此时小毛将近视眼镜的镜片放在凸透镜与蜡烛之间合适的位置，因近视眼镜对光线有发散作用，则应将
光屏远离凸透镜，可使光屏上再次出现烛焰清晰的像。
30. 小智发现妈妈购买的防滑地垫的A面比B面更粗糙，为了比较A、B两个面的防滑性，小智利用商家
赠送的小块地垫样品和弹簧测力计进行了下列探究：
（1）如图甲、乙，分别将B、A面与同一水平地面接触，用弹簧测力计水平___________拉动小块地垫，
根据___________原理可知滑动摩擦力大小等于弹簧测力计示数；
（2）小智发现完成甲、乙两次实验测得的滑动摩擦力都很小，比较不出A、B两个面的防滑性，于是又找
来一个铁块，在原水平地面上进行了如图丙所示的实验。通过比较甲、丙两次实验，发现当接触面粗糙程
度相同时，___________越大，滑动摩擦力越___________；
（3）为了完成探究，保持其他条件不变，在丙图实验的基础上小智只将___________，测出滑动摩擦力的
大小为2.2N，通过与丙图实验测得的滑动摩擦力相比，选择地垫___________（填“A”或“B”）面铺在
地面上，能更有效地防止地垫在地面上滑动。
【答案】 ①. 匀速直线 ②. 二力平衡 ③. 压力 ④. 大 ⑤. A、B两个面对调 ⑥. A
【解析】
【详解】（1）[1][2]实验时用弹簧测力计沿水平方向拉动小块地垫，使其在水平桌面上做匀速直线运动，
根据二力平衡原理，可知滑动摩擦力的大小等于拉力的大小。
（2）[3][4]比较甲、丙两次实验，接触面粗糙程度相同时，丙中压力越大，测力计示数也越大，摩擦力越
大，可以得到当接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（3）[5][6]探究滑动摩擦力的大小与接触面粗糙程度的关系，要控制压力大小相同，故将A、B两个面对
调，可探究滑动摩擦力的大小与接触面粗糙程度的关系，地垫A面铺在地上时，弹簧测力计的示数大，摩
擦力较大，能更有效地防止地垫在地面上滑动。
31. 小宁利用天平和量筒测量一个圆柱体金属块密度。
22【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）把天平放在水平台上，将游码放在标尺的零刻度线处。若天平的指针指在分度盘中线的左侧，应向
___________（填“左”或“右”）调节平衡螺母，使天平平衡；
（2）测量金属块质量时，天平恢复平衡，砝码和游码在标尺上的位置如图甲所示，金属块的质量为
___________g；
（3）测量金属块体积时，小宁用粗铁丝系紧金属块并将其浸没在装有30mL水的量筒中，量筒中水面上升
至如图乙所示的位置，则金属块密度为___________ 。以上实验操作会导致金属块密度的测量值
___________（填“偏大”或“偏小”）；
（4）小宁又利用弹簧测力计、细线、刻度尺、圆柱体金属块和分别装有足量水和盐水的烧杯等器材，设
计了如下实验，测量盐水的密度。请将实验步骤补充完整：
①用刻度尺测量圆柱体金属块的高度为h；
②把弹簧测力计下悬挂的圆柱体金属块浸没水中，如图丙所示，读出弹簧测力计的示数为F；
③把弹簧测力计下悬挂的圆柱体金属块逐渐浸入盐水中，直至弹簧测力计的示数再次为F，用刻度尺测出
圆柱体金属块___________的高度为 ；
④盐水密度的表达式为 ___________（用所测物理量字母和 表示）。
【答案】 ①. 右 ②. 52 ③. ④. 偏小 ⑤. 浸在液面下 ⑥.
【解析】
【详解】（1）[1]根据“指针右偏向左调节螺母，指针左偏向右调节螺母”的原则调节天平平衡，指针偏
向分度盘中线的左侧，天平平衡螺母向右调节。
（2）[2]由图甲可知，金属块的质量为
m=50g+2g=52g
（3）[3]由图乙可知，量筒的分度值是2mL，量筒中水的体积
23【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
50mL=50cm3
金属块的体积
V=50cm3-30cm3=20cm3
金属块密度为
[4]实验中，由于铁丝比较粗，铁丝浸入水中，会导致测量 体积变大，金属块的质量不变， 可知
的
测量的密度值会偏小。
（4）③[5]把弹簧测力计下悬挂的圆柱体金属块逐渐浸入盐水中，直至弹簧测力计的示数再次为F，用刻
度尺测出圆柱体金属块浸在液面下的高度为h。
1
④[6]把弹簧测力计下悬挂的圆柱体金属块浸没水中，弹簧测力计的示数为F，受到的浮力为
F =G-F
浮
设金属块的底面积为S，由阿基米德原理可知水中的浮力
F =ρ gV =ρ gSh
浮 水 排 水
把弹簧测力计下悬挂的圆柱体金属块逐渐浸入盐水中，直至弹簧测力计的示数再次为F，受到的浮力为
F′ =G-F
浮
两次金属块受到的浮力相同，即
F′ =F
浮 浮
由阿基米德原理可知盐水中的浮力
F′ =ρ gV =ρ gSh
浮 盐水 排 盐水 1
所以
ρ gSh=ρ gSh
盐水 1 水
32. 小硕同学使用可调电压的电源，四个定值电阻（阻值分别为5Ω、10Ω、20Ω、25Ω）、电压表、电流
表、标有“20Ω 1A”的滑动变阻器、开关、导线等器材探究“电流和电阻的关系”。
24【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）小硕连接如图甲所示电路，检查电路发现有一条导线连接错误，请在图甲中错误导线上画“×”，
并用笔画线代替导线将电路连接正确。（ ）
（2）改正电路，闭合开关前将滑动变阻器滑片滑至最___________（填“左”或“右”）端。闭合开关，
发现电流表有示数，电压表无示数，可能是定值电阻发生___________（填“断路”或“短路”）。
（3）排除故障后，当接入5Ω定值电阻时，调节滑动变阻器的滑片到某位置，电流表的示数如图乙所示为
___________A．依次更换定值电阻进行实验，当接入20Ω电阻时，调节滑动变阻器的滑片，使电压表示数
保持___________V不变，滑动变阻器恰好达到最大阻值，则可知电源电压为___________V。
（4）将20Ω的电阻更换成25Ω的电阻时，为完成实验，应该将电源电压调___________（填“大”或
“小”），使电压表示数恢复到控制电压。通过分析实验数据得出结论：在电压一定时，通过导体的电流
与导体的电阻成___________比。
（5）小硕在完成上述实验后，想测量小灯泡两端电压为U(U
