2008年贵州省贵阳市中考物理试卷
一、选择题（共6小题，每小题4分，满分24分）
1．（4分）（2008•贵阳）炎热的夏天，当我们打开冰箱门时，会看到从冰箱内涌出团团白雾．实
际上这些白雾是室内空气中的水蒸气遇冷而形成的小水珠，这一物态变化过程是（ ）
A．液化B．汽化 C．升华 D．凝华

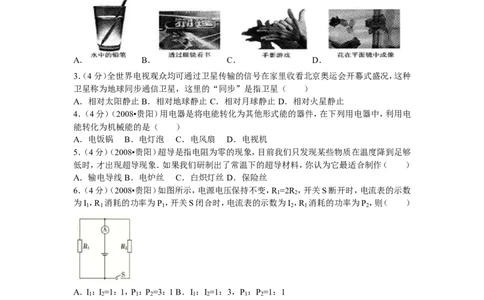

2．（4分）（2008•贵阳）如图所示，均是与光有关的四种现象，其中反映光沿直线传播的是（
）
A． B． C． D．
3．（4分）全世界电视观众均可通过卫星传输的信号在家里收看北京奥运会开幕式盛况，这种
卫星称为地球同步通信卫星，这里的“同步”是指卫星（ ）
A．相对太阳静止B．相对地球静止 C．相对月球静止 D．相对火星静止
4．（4分）（2008•贵阳）用电器是将电能转化为其他形式能的器件，在下列用电器中，利用电
能转化为机械能的是（ ）
A．电饭锅 B．电灯泡 C．电风扇 D．电视机
5．（4分）（2008•贵阳）超导是指电阻为零的现象，目前我们只发现某些物质在温度降到足够
低时，才出现超导现象．如果我们研制出了常温下的超导材料，你认为它最适合制作（ ）
A．输电导线B．电炉丝 C．白炽灯丝 D．保险丝
6．（4分）（2008•贵阳）如图所示，电源电压保持不变，R =2R ，开关S断开时，电流表的示数
1 2
为I ，R 消耗的功率为P ，开关S闭合时，电流表的示数为I ，R 消耗的功率为P ，则（ ）
1 1 1 2 1 2
A．I ：I =1：1，P ：P =3：1 B．I ：I =1：3，P ：P =1：1
1 2 1 2 1 2 1 2
C．I ：I =3：1，P ：P =1：1 D．I ：I =1：1，P ：P =1：3
1 2 1 2 1 2 1 2
二、填空题（共11小题，每小题5分，满分55分）
7．（5分）（2008•贵阳）刘星同学的质量为40 （选填“Kg”、“g”或“mg”），则他
的体重为 N（取g=10N/Kg）．
8．（5分）（2008•贵阳）小雪同学在探究分子间的作用力时，在注射器筒内先吸入适量的水，
推动活塞降筒内空气排除后，用手指堵住注射器嘴，再用力推活塞，如图所示，结果她发现筒
内水的体积几乎未改变，这一实验表明分子间存在相互作用的 （选填“引力”、
“斥力”）9．（5分）（2008•贵阳）利用增大受力面积来减小压强的实例在我们生活和生产中非常普遍，
如：推土机安装履带、建房时要先构筑地基等，请你再举一实例： ．
10．（5分）刘星将一块重2N的橡皮泥放入水中后橡皮泥立即沉入水底；他取出橡皮泥将其
捏成船状再放入水中，“泥船”却漂浮在水面上，他是利用了 方法来增大浮力
的，此时“泥船”所受的浮力为 N．
11．（5分）（2008•贵阳）发电机是根据 原理制成的．发电机产生的电流称为感应
电流，感应电流的方向与闭合电路一部分导体切割磁感线的方向及 方向有关．

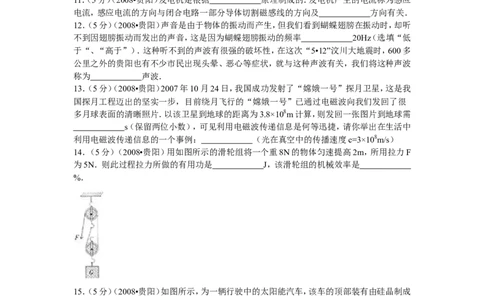

12．（5分）（2008•贵阳）声音是由于物体的振动而产生，但我们看到蝴蝶翅膀在振动时，却听
不到因翅膀振动而发出的声音，这是因为蝴蝶翅膀振动的频率 20Hz（选填“低
于“、“高于”）．这种听不到的声波有很强的破坏性，在这次“5•12”汶川大地震时，600多
公里之外的贵阳也有不少市民出现头晕、恶心等症状，就与这种声波有关，我们将这种声波
称为 声波．
13．（5分）（2008•贵阳）2007年10月24日，我国成功发射了“嫦娥一号”探月卫星，这是我
国探月工程迈出的坚实一步，目前绕月飞行的“嫦娥一号”已通过电磁波向我们发回了很
多月球表面的清晰照片．以该卫星到地球的距离为3.8×108m计算，则发回一张图片到地球需
s（保留两位小数），可见利用电磁波传递信息是何等迅捷，请你举出在生活中
利用电磁波传递信息的一个事例： （光在真空中的传播速度c=3×108m/s）
14．（5分）（2008•贵阳）用如图所示的滑轮组将一个重8N的物体匀速提高2m，所用拉力F
为5N．则此过程拉力所做的有用功是 J，该滑轮组的机械效率是
%．
15．（5分）（2008•贵阳）如图所示，为一辆行驶中的太阳能汽车，该车的顶部装有由硅晶制成
的太阳能电池板，它将太阳能转化为电能，电能再转化为 能．你认为太阳能汽
车与普通燃油汽车相比有什么优点 （说出一点即可）．
16．（5分）（2008•贵阳）如图所示的四种现象中，能说明做功可以改变物体内能的有
；能说明热传递可以改变物体内能的有
（只需填写序号字母）17．（5分）（2008•贵阳）如图所示，电压U恒定为8V，R =12Ω．滑动变阻器的滑片P从一端滑
1
到另一端的过程中，电压表的示数从3V变到6V，则R 的阻值为 Ω，滑动变阻
2
器的最大阻值为 Ω．
三、简答题（每小题3分，共9分）

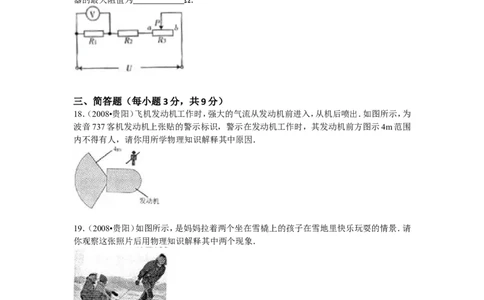

18．（2008•贵阳）飞机发动机工作时，强大的气流从发动机前进入，从机后喷出．如图所示，为
波音737客机发动机上张贴的警示标识，警示在发动机工作时，其发动机前方图示4m范围
内不得有人，请你用所学物理知识解释其中原因．
19．（2008•贵阳）如图所示，是妈妈拉着两个坐在雪橇上的孩子在雪地里快乐玩耍的情景．请
你观察这张照片后用物理知识解释其中两个现象．
20．（2008•贵阳）今年我省遭遇了50年来最严重的雪凝灾害，灾害导致一些地区大面积停电．
如图所示，是输电导线被重重的冰凌拉断和拉长的现象，凝冻结束后电力部门对这些被拉长
而不能回复原来长度的导线全部拆换．请根据所学物理知识解释为什么要拆换这些导线？四、作图题（每题2分，共8分）
21．如图所示，小球从斜面上滚下，请在图中画出此时小球所受重力的示意图．

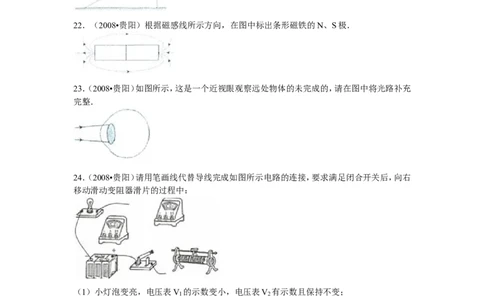

22．（2008•贵阳）根据磁感线所示方向，在图中标出条形磁铁的N、S极．
23．（2008•贵阳）如图所示，这是一个近视眼观察远处物体的未完成的，请在图中将光路补充
完整．
24．（2008•贵阳）请用笔画线代替导线完成如图所示电路的连接，要求满足闭合开关后，向右
移动滑动变阻器滑片的过程中：
（1）小灯泡变亮，电压表V 的示数变小，电压表V 有示数且保持不变；
1 2
（2）导线不能交叉（电源电压保持不变）
五、科学探究题（25题6分，26题7分，27题8分，共21分）
25．（6分）（2008•贵阳）刘星同学在测量液体密度的实验过程中
（1）他先测量空烧杯的质量，如图（甲）．请指出他在实验操作中一处明显的差错：
．
（2）他改正错误后，测出空烧杯的质量为30g，然后在烧杯中装入适量液体，添加砝码和移动
游码，使天平重新平衡后，盘中砝码质量及游码位置如图（乙）所示，则液体的质量是
g．最后他将烧杯中的液体全部倒入量筒测量其体积，液面位置入如图（丙）所示，则该液体的
密度是 g/cm3（保留一位小数）．26．（7分）（2008•贵阳）如图所示，在探究“滑动摩擦力的大小与哪些因素有关”的问题时，
兴趣小组的同学们作了如下的猜想：
猜想A：滑动摩擦力的大小可能与接触面的粗糙程度有关；
猜想B：滑动摩擦力的大小可能与压力大小有关；
为了验证上述猜想是否正确，同学们设计了如图所示的实验：
（1）步骤（a）和（b）是为了验证猜想 ；（选填“A”或“B”）
（2）步骤（a）和（c）是为了验证猜想 ；（选填“A”或“B”）
（3）本实验的科学探究方法是 ．
（4）实验中应使木块做匀速直线运动，这样做的目的是 ．
27．（8分）（2008•贵阳）实验小组的同学用如图（甲）所示电路测量定值电阻R 的阻值．
x
（1）连接好电路后，闭合开关，调节滑动变阻器的滑片，电流表、电压表示数分别如图（乙）
（丙）所示，电流表的读数是 A，电压表的读数是 V，则电阻R =
x
Ω．
（2）在实际情况中，电压表的电阻并非无穷大，电流表内部也有电阻，在这次实验中，如果电
流表和电压表的读数无误，那么你认为按甲图的电路图测量导致误差的主要原因是什么：
．
六、综合应用题（解答时需写出必要的文字说明、计算公式，若只写出计算结果将
不能得分。28题6分，29题8分，共14分）
28．（2008•贵阳）举世瞩目的杭州湾跨海大桥于2008年5月1日正式通车，该桥全长36Km，
设计车速为100Km/h，是世界上在建和已建的最长跨海大桥，如图所示．它的建成对于长江
三角洲地区的经济、社会发展都具有深远和重大的战略意义．（1）求一辆汽车以设计速度行驶通过大桥需要多少时间．
（2）大桥采用双塔钢索斜拉式．将大桥一部分可抽象为如图所示的模型，F 为桥重和车辆对
2
桥的压力，F 为钢索的拉力，O为支点，请在图（乙）中作出F 的力臂L ．
1 1 1
（3）如果桥塔高度降低，此钢索的拉力是否改变？为什么？
29．（2008•贵阳）某物理兴趣小组同学设计了如图（甲）所示的电路图进行实验探究，电源为
可调压直流学生电源，电压表量程为“0～15V”流表量程为“0～0.6A”，小灯泡标有“6V
1.2W”字样，R 为20Ω的定值电阻．小组根据记录的电流表和电压表示数变化，描绘出U﹣I
0
关系图，如图（乙）所示．
（1）求灯泡正常发光时的电阻；
（2）求当电压表示数为1V时，通过R 的电流；
0
（3）调节电源电压，求当小灯泡与定值电阻R 消耗的总功率为0.8W时，小灯泡的实际电功
0
率．2008 年贵州省贵阳市中考物理试卷
参考答案与试题解析
一、选择题（共6小题，每小题4分，满分24分）
1．（4分）
【考点】液化及液化现象．
菁优网版权所有
【分析】物体由气态变为液态的过程叫液化．根据液化的定义来作答．
【解答】解：白雾是室内空气中的水蒸气遇冷而形成的小水珠，水蒸气是气态的，小水珠是液
态的，气态变为液态的现象叫液化．
故选A．
【点评】此题考查的是我们对于液化的了解，是一道热学的基础题．
2．（4分）
【考点】光直线传播的应用；平面镜的应用；光的折射现象及其应用．
菁优网版权所有
【分析】利用光的直线传播、光的反射、光的折射知识，逐个分析选择项中的物理情景，结合相
应的物理知识确定答案．
【解答】解：A、插入水中的铅笔好像弯折是光的折射现象，不符合题意；
B、通过眼镜看书是光的折射现象的应用，不符合题意；
C、手影是光的直线传播形成的，符合题意；
D、花在平面镜中的像是平面镜成像，是光的反射形成的，不符合题意；
故选C．
【点评】本题不仅考查了光沿直线传播的应用，也考查了光的反射及折射现象的应用．
3．（4分）
【考点】运动和静止的相对性．
菁优网版权所有
【分析】地球同步卫星是指以地球为圆心和地球之间距离不变，和地球一起同向，同速度运动．
和地球之间没有发生位置的改变，卫星和地球是相对静止的．
【解答】解：卫星以地球为圆心，和地球同向、同速运动，和地球之间没有发生位置的改变，以
地球为参照物，卫星是静止的；卫星和太阳、月球、火星之间都发生了位置的改变，以太阳、月
球、火星为参照物，卫星是运动的．
故选B．
【点评】掌握根据参照物判断物体的运动和静止，根据物体的运动和静止选择参照物．
4．（4分）
【考点】电功的实质．
菁优网版权所有
【分析】根据电饭锅、电灯泡、电风扇、电视机中的能量转化分析．
【解答】解：电饭锅把电能转化为内能，电灯泡把电能转化内能和光能，电风扇把电能转化为
机械能，电视机把电能转化光、声、内能．
故选C．
【点评】电流做功的过程就是把电能转化为其他形式的能的过程，不同的用电器把电能转化
为的能的形式不同．
5．（4分）
【考点】超导体在磁悬浮列车、超导输电的应用．
菁优网版权所有
【分析】解答本题的关键是超导体是零电阻，所有利用电流热效应工作的电器设备都不能用
超导材料制作．【解答】解：A、用超导体做输电导线，可以减小由电能到内能的损耗，提高传输效率．
B、电炉丝需要将电能转化为内能，电阻为0无法将电能转化为内能．
C、灯丝必须在白炽状态下才能正常发光，电阻为0无法将电能转化为内能，无法放热．
D、保险丝利用的是电流的热效应，当电流过大时，自动熔断来保护电路的．电阻为0无法将
电能转化为内能，无法熔断．
故选A．
【点评】（1）超导体的电阻为0，不会放热，所以电能无法转化为内能．
（2）超导体的电阻为0，也就避免了内能的损耗，适合做输电线路．
6．（4分）
【考点】欧姆定律；电功率的计算．
菁优网版权所有
【分析】（1）已知电源电压保持不变，当开关S断开时，电路中只有R ，利用欧姆定律可以求
1
得I 的大小；再根据公式P= 求出电阻R 的功率．
1 l
（2）当开关s闭合时，电路中两电阻并联，电源电压不变，根据欧姆定律可以求得电路中的总
电流即I 的大小；最后根据公式P= 求此时电阻R 的功率．
2 l
对比两电流和电功率的比即可得出正确答案．
【解答】解：设电源电压为U；
（1）当开关S断开时，通过R 的电流为：I = ；
1 1
即电流表的示数为：I = ；
1
此时电阻R 的功率为：P = ．
l 1
（2）当开关s闭合时，两个电阻是并联关系；
通过R 的电流为：I′= = = ；通过R 的电流不变，还是I = ；
2 1 1
则电流表的示数为：I =I +I′=
2 1
电阻R 的功率为：P = ．
1 2
所以， = = ； = =
故选B．
【点评】本题考查欧姆定律以及电功率的计算，关键是判断开关断开与闭合时电路的连接情
况．
二、填空题（共11小题，每小题5分，满分55分）
7．（5分）【考点】质量的估测；重力的计算．
菁优网版权所有
【分析】我们首先要估测出刘星的质量，这就要求我们对于质量的单位kg、g、mg有一定的了
解．然后根据G=mg求出刘星的重力．
【解答】解：刘星同学的质量为40kg，也就是我们生活中说的80斤．
他的重力G=mg=40kg×10N/kg=400N．
故答案为：kg；400．
【点评】此题考查的是我们对于质量单位的了解和重力、质量的关系．
8．（5分）
【考点】分子间的作用力．
菁优网版权所有
【分析】要解答本题需掌握：分子间存在着相互作用的引力和斥力．
【解答】解：在注射器筒内先吸入适量的水，推动活塞降筒内空气排除后，用手指堵住注射器
嘴，再用力推活塞，发现筒内水的体积几乎未改变，这是因为分子间存在着相互作用的斥力．
故本题答案为：斥力
【点评】本题主要考查学生对：分子间的作用力的了解和掌握，是一道基础题．
9．（5分）
【考点】减小压强的方法及其应用．
菁优网版权所有
【分析】书包带做的宽，这样就和人接触的面积变大了，在压力不变的情况下，根据P= ，受力
面积S变大，F不变，压强P就减小了．
【解答】解：压强与受到的压力和受力面积有关，书包带做的宽，是在压力F不变的情况下，根
据公式P= ，增加了受力面积S，从而减小了压强P．
故答案为：书包带做的很宽．
【点评】本题主要考查学生利用物理知识分析实际问题的能力，要求学生要理论联系实际，多
观察，多分析．
10．（5分）
【考点】阿基米德原理；物体的浮沉条件及其应用．
菁优网版权所有
【分析】刘星把橡皮泥捏成船状再放入水中，是利用“空心”的办法增大增大排开液体的体
积，从而增大橡皮泥受到的浮力，轮船就是利用这种道理制成的；根据漂浮条件求此时“泥
船”受到的浮力．
【解答】解：橡皮泥捏成船状放入水中时，排开水的体积变大，由F浮=ρ水gv排 知道，橡皮泥受
到的浮力变大；
∵“泥船”漂浮，
∴“泥船”受到的浮力：
F浮=G=2N．
故答案为：增大排开液体的体积，2．
【点评】本题考查了物体漂浮和下沉时浮力和重力的关系，是同学明白了用钢铁做成的轮船
能漂浮在水面上的道理．
11．（5分）
【考点】发电机的构造和原理；电磁感应．
菁优网版权所有
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁
感应现象，产生的电流方向与磁场方向、切割磁感线方向两个产因素有关．
【解答】解：回忆电磁感应现象实验：（1）导体棒a 迅速向左运动和向右运动时，电流表的指针偏转方向相反，说明感应电流方向
与切割磁感线方向有关；
（2）导体棒a运动方向不变时，改变磁极方向，电流表的指针偏转方向相反，说明感应电流方
向与磁场方向有关．
发电机的原理模型如下：线圈切割磁感线，产生感应电流，应用了电磁感应现象原理．
依发电机的原理，和影响感应电流的方向的因素来填空，
故答案为：电磁感应现象；磁场．
【点评】①利用电磁感应现象原理工作的是：发电机、动圈式话筒，感应电流方向与磁场方向、
切割磁感线方向有关；
电磁感应现象实验 发电机原理图 动圈式话
筒
②利用通电导体在磁场中受力原理工作的是：电动机、扬声器，受力方向与磁场方向、电流方
向有关．
通电导体在磁场中受力实验 电动机原理图 扬声器
12．（5分）
【考点】超声波与次声波．
菁优网版权所有
【分析】人能听到的频率范围是20Hz～20000Hz，低于20Hz的是次声波，高于20000Hz的是
超声波．
【解答】解：蝴蝶飞行时，扇动翅膀的频率在5次/秒左右，低于20Hz，属于次声波，所以人听
不到蝴蝶飞行的声音．大自然的许多活动，如地震、火山喷发、台风、海啸等，都伴有次声波产
生．故答案为：低于；次．
【点评】本题考查学生对次声特点的掌握情况．
13．（5分）
【考点】速度公式及其应用；移动通信．
菁优网版权所有
【分析】电磁波在真空中的传播速度是3×108m/s，已知卫星到地球的距离，则可以直接根据速
度公式的变形式t= 算出发回一张图片到地球的时间；电磁波在信息传递中扮演着非常重要
的角色，广播、电视、手机等都是利用电磁波来传递信息的．
【解答】解：从卫星发回一张图片到达地球的时间：t= = ≈1.27s．
当我们打开收音机，听到的声音是由电磁波传来的；手机通话也是靠电磁波来传递信息的．
故答案为 1.27，用手机打电话．
【点评】本题考查了速度公式的应用和电磁波的应用，比较简单．
14．（5分）
【考点】滑轮（组）的机械效率；功的计算；有用功和额外功．
菁优网版权所有
【分析】（1）拉力利用滑轮组将物体提高，对物体所做的功为有用功，利用W有=Gh可求；
（2）根据图中滑轮组中线的绕法，已知物体被提升高度h可求绳子自由端移动的距离s；
又F=5N，根据公式W总=FS可求出拉力所做的总功；
（3）用公式η= 即可求出滑轮组的机械效率．
【解答】解：W有=Gh=8N×2m=16J；
由图中滑轮组中线的绕法可知：n=2，
则s=2h=2×2m=4m；
W总=Fs=5N×4m=20J；
∴η= ×100%= ×100%=80%．
故答案为：16；80%．
【点评】考查了滑轮组工作中有用功、机械效率的计算，计算时注意绳子自由端和物体被提升
高度的关系．
15．（5分）
【考点】太阳能的转化；能源的利用和对环境的危害．
菁优网版权所有
【分析】太阳能电池板可以将太阳能转化为电能，太阳能汽车靠由太阳能转化来的电能驱动，
驱动时电能转化为汽车的机械能．
太阳能是一种清洁能源，在生活中的使用已经越来越广泛．
【解答】解：太阳能汽车是靠太阳能电池驱动的，所以汽车行驶时将电能转化为汽车的机械能．
太阳能汽车消耗由太阳能转化来的电能，没有尾气排放，所以太阳能汽车与普通燃油汽车相
比最大的优点就是无污染．
故答案为：机械，无污染．【点评】本题需要学生了解利用太阳能的优点，同时要能够判断出能量的转化．
16．（5分）
【考点】做功改变物体内能；热传递改变物体内能．
菁优网版权所有
【分析】逐个分析ABCD四个物理情景，确定其内能的改变方式，即可得到答案．
【解答】解：A、哈气，是通过口中呼出的热的气体使手的温度升高内能增加，这是通过热传递
来改变物体内能的．
B、从滑梯上滑下，臀部与滑梯摩擦，摩擦生热，将机械能转化为内能，这是通过做功的方式
改变了物体的内能．
C、钻木取火，是一种摩擦生热现象，是通过做功的方式改变物体内能．
D、热水袋取暖，是通过热传递的方式改变了物体的内能．
故答案为：BC；AD．
【点评】将改变物体内能的方法与实际的物理情景两者结合起来，是解决此题的关键．
17．（5分）
【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；滑动变阻器的使用．
菁优网版权所有
【分析】当滑片在最左端时，R R 串联，电压表测量电阻R 两端的电压，根据串联电路电压的
1 2 1
规律求出电阻R 两端的电压，根据公式I= 求出电路的电流，进一步求出电阻R 的阻值．
2 2
当滑片在最右端时，R R 与滑动变阻器串联，电压表测量电阻R 两端的电压，已知电压表的
1 2 1
示数可求电路电流，根据串联电路电压的规律进一步求出电阻R 两端的电压和滑动变阻器
2
两端的电压，最后根据公式R= 求出滑动变阻器的最大阻值．
【解答】解：当滑片在最左端时，电路电流I = = =0.5A，电阻R 两端的电压U =U﹣
1 2 2
U =8V﹣6V=2V，电阻R = = =4Ω，
1 2
当滑片在最右端时，电路电流I= = =0.25A，电阻R 两端的电压
2
U ′=IR =0.25A×4Ω=1V，所以滑动变阻器两端的电压为U =U﹣U ′﹣U ′=8V﹣3V﹣1V=4V，
2 2 3 1 2
滑动变阻器的最大阻值R = = =16Ω．
3
故答案为：4；16．
【点评】本题考查电流、电压、电阻的计算，关键是欧姆定律及其变形的灵活运用，难点是滑片
移动过程中电路的连接情况，重点是串联电路电流和电压的规律．
三、解答题
18．（2008•贵阳）
【考点】流体压强与流速的关系．
菁优网版权所有
【分析】利用流体压强与流速的关系来分析．本题关键是要找到发动机前的空气流速快，压强
小．【解答】解：发动机工作时，前方气流速度加快，空气流速快的地方压强小，人在该范围内有被
大气压入发动机的危险．
【点评】本题目考查的是关于空气压强与空气流速的关系，看学生能否结合实际情况将物理
知识用于实际生活中．
19．（2008•贵阳）
【考点】减小压强的方法及其应用；功．
菁优网版权所有
【分析】由雪橇的表面积较大，我们可想到图片中涉及压强知识；由妈妈的拉力和雪橇移动的
距离，我们可想到图片中涉及力学里所做的功．
【解答】解：由图可知，孩子坐在雪橇上，雪橇可以增大雪地的受力面积，从而减小对雪地的压
强；妈妈在拉着雪橇，雪橇在妈妈的拉力作用下，向前运动了一段距离，所以妈妈在对雪橇做
功．
答：（1）雪橇增大了雪地的受力面积，使之对雪地的压强减小；
（2）人拉动雪橇，对雪橇做功．
【点评】本题是一道开放题，题中还包括其它物理知识，如力可以改变物体的运动状态、在雪
地上滑行摩擦力小等等，考查了学生根据生活中的情景联系物理知识进行分析解释的能力，
是一道好题．
20．（2008•贵阳）
【考点】影响电阻大小的因素；焦耳定律．
菁优网版权所有
【分析】横截面积一定时，导线越长，电阻越大；导线长度一定时，导线越细，电阻越大．电阻
越大，电路上损失的电能就越多．
【解答】答：当电线被拉长后，导线的长度变长同时导线的横截面积变小，所以导线的电阻会
增大．而导线的电阻增大会造成在输送电能的过程中，输电线上损失的电能增多．
【点评】本题考查了学生根据所学物理知识分析解决实际问题的能力，体现了物理知识和生
活实际的结合，让学生感受到物理知识是有用的．
21．
【考点】重力示意图．
菁优网版权所有
【分析】要画力的示意图，首先找出力的作用点，重力的作用点即重心在物体的几何中心；
然后确定力的方向，重力的方向是竖直向下的；
最后用一条带箭头的线段表示力．
【解答】解：重力的方向是竖直向下的；重力的作用点即重心可以画在物体的几何中心；重力
用字母G表示．
故答图如右：
【点评】力的示意图是我们中考必考的一个知识点，要熟练掌握．
22．（2008•贵阳）
【考点】磁感线及其特点．
菁优网版权所有
【分析】条形磁铁的外部磁感线总是由N极指向S极，故由磁感线的方向可知条形磁铁的N、
S极．【解答】解：由图可知条形磁铁的磁感线由左侧指向右侧，故可知条形磁铁的左侧为N极，右
侧为S极．故答案如图所示：
【点评】本题考查磁感线的特点，本部分内容要求学生熟记各种磁铁的磁感线形状．
23．（2008•贵阳）
【考点】近视眼的成因与矫正办法；作光的折射光路图．
菁优网版权所有
【分析】正常人的晶状体将光线会聚在视网膜上，而近视眼的晶状体将光线会聚在视网膜之
前．
【解答】解：近视眼的晶状体的折光能力强，可以将光线会聚在视网膜之前．
故答案如右图：
【点评】本题考查学生对近视眼原理的掌握情况，重点是区别和正常眼睛之间的不同．
24．（2008•贵阳）
【考点】实物的电路连接；电压表的使用；滑动变阻器的使用；欧姆定律的应用．
菁优网版权所有
【分析】闭合开关后，向右移动滑动变阻器滑片的过程中，小灯泡变亮，电压表V 的示数变小，
1
电压表V 有示数且保持不变，所以滑动变阻器应连接一个上边的接线柱和一个下边的右端
2
的接线柱，电压表V 测量滑动变阻器的电压，电压表V 测量电灯与滑动变阻器串联后的电
1 2
压．
【解答】解：
【点评】本题考查了电路的连接和滑动变阻器的使用．
25．（2008•贵阳）
【考点】液体密度的测量；天平的使用；密度的计算．
菁优网版权所有
【分析】（1）使用天平要严格遵守天平的使用规则：取放砝码要用镊子．
（2）将砝码的质量加上游码所对应的刻度就是烧杯和液体的总质量；读游码对应的刻度值和
量筒的读数时，要分别弄清它们每一个大格和每一个小格代表的示数．
液体的质量等于烧杯和液体的总质量67g减去空烧杯的质量30g，体积可由图示中液体在量
筒中的位置得出．根据密度公式ρ= ，由液体的质量和体积就能求出液体的密度．
【解答】解：（1）天平的使用规则明确规定：取放砝码要用镊子．图示中用手拿砝码显然是不
规则的．
故答案为：用手直接拿砝码．
（2）根据图示可知：
烧杯和液体的总质量为：50g+10g+5g+2g=67g．
因为液体的质量等于烧杯和液体的总质量67g减去空烧杯的质量30g，
所以液体的质量为：67g﹣30g=37g．
根据图示中液体在量筒中的位置得：
液体的体积为：46cm3．
根据密度公式ρ= ，得：ρ液= = ≈0.8g/cm3．
故答案为：37，0.8．
【点评】测液体密度，若先测空烧杯的质量，再测烧杯和液体总质量，最后将液体倒入量筒来
测体积，这种做法会因烧杯壁粘液体而使测出的体积偏小，导致算出的液体密度偏大．
26．（2008•贵阳）
【考点】探究摩擦力的大小与什么因素有关的实验；二力平衡条件的应用．
菁优网版权所有
【分析】首先要知道此实验中要探究滑动摩擦力与哪些因素的关系．
（1）要探究滑动摩擦力与接触面的粗糙程度之间的关系，需要保持压力大小不变，接触面的
粗糙程度不同．
（2）要探究滑动摩擦力与压力大小的关系，需要保持接触面的粗糙程度相同，改变压力的大
小．
（3）在研究一个量与几个量之间的关系时，需要用控制变量法．
（4）要解决此题需要知道相互平衡的两个力的大小相等．
【解答】解：（1）a、b两个实验中，压力的大小没变，接触面的粗糙程度发生了变化，所以a和b
是为了探究滑动摩擦力与接触面粗糙程度的关系．
故答案为：A．
（2）a、c接触面的粗糙程度未变，当压力c中的压力大于a中的压力，所以a和c是为了探究
滑动摩擦力的大小与压力大小之间的关系．
故答案为：B．
（3）因为此实验想探究滑动摩擦力的大小与压力大小和接触面的粗糙程度之间的关系，所以
要用控制变量法．
故答案为：控制变量法．
（4）因为只有木块做匀速直线运动，摩擦力和拉力才是一对平衡力，它们的大小才会相等．
故答案为：木块做匀速直线运动，拉力与摩擦力平衡，则摩擦力与弹簧测力计的拉力大小相
等．
【点评】此题主要考查了通过控制变量法来探究影响滑动摩擦力大小的两个因素，是一道很
好的实验题．
27．（2008•贵阳）
【考点】伏安法测电阻的探究实验；电流表的读数方法；电压表的连接；欧姆定律的应用．
菁优网版权所有【分析】（1）电压表和电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小
格代表的示数．
知道电压和电流，根据R= 计算电阻．
（2）电流表测量灯泡的实际电流I，电压表测量灯泡和电流表的总电压U总 ，U总 ＞U（灯泡实
际电压），所以根据R= 知，电阻会偏大．
【解答】解：（1）电流表使用的0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，电流
为0.5A．
电压表使用的0～3V，每一个大格代表1V，每一个小格代表0.1V，电压为1.8V．
R= = =3.6Ω．
（2）电压表测量灯泡和电流表的电压，测量值比灯泡实际偏大，电流表直接测量灯泡实际电
流，根据R= 知，电流一定，电压增大，测量电阻偏大．
故答案为：（1）0.5；1.8；3.6；（2）由于电流表的分压，使电压表读数大于R 两端的实际电压，
X
导致测量结果偏大．
【点评】伏安法测电阻的接法有两种：
在考虑电压表、电流表、电阻时，
甲图：会使电阻测量值偏大（上面已经分析）．
乙图：电压表测量灯泡实际电压U，电流表测量R 和电压表的总电流，大于灯泡实际电流，
X
根据R= ，电压一定，电流增大，电阻测量值偏小．
28．（2008•贵阳）
【考点】力臂的画法；速度公式及其应用；杠杆的平衡条件．
菁优网版权所有
【分析】（1）已知汽车通过的路程和行驶的速度，根据速度的变形公式t= 求出即可求出；
（2）过支点作相应力的作用线的垂线段（即为力臂）．
（3）杠杆平衡的条件是：动力乘以动力臂等于阻力乘以阻力臂；根据杠杆平衡的条件进行分
析．
【解答】解：（1）已知：s=36km，v=100km/h
则： ，
答：一辆汽车以设计速度行驶通过大桥需要0.36h．
（2）过支点O作垂直于F 作用线的垂线段（即动力臂L ）．如图所示；
1 1（3）杠杆平衡的条件：F L =F L
1 1 2 2
因为F 、L 不变，L 减小，由杠杆平衡条件可得，F 增大；
2 2 1 1
故 F 将增大；因为F 、L 不变，L 减小，根据杠杆平衡条件可得，F 增大；
1 2 2 1 1
【点评】本题综合考查了速度公式的应用、力臂的画法以及杠杆的平衡条件．
29．（2008•贵阳）
【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律；电阻的并联；电功率的
计算；实际功率．
菁优网版权所有
【分析】（1）根据 即可求出灯泡正常发光时的电阻；
（2）因为是并联电路（并联电路中各支路两端电压相等），所以根据 即可求出通过电阻
R 的电流；
0
（3）从乙图中读出电路消耗的功率为0.8W时，对应的电压表和电流表示数，进而可求出通过
定值电阻的电流大小，根据并联电路的电流特点，进一步可求出通过灯泡的电流大小，然后
根据P=UI计算出其实际功率．
【解答】已知：R
0
=20Ω，U额=6V，P额=1.2W
求：R，I，P实
解：（1） = =30Ω；
（2）当电压表的示数为1V，通过R 的电流为： = ；
0
（3）当电路消耗的总功率为0.8W，从乙图中可以看出，电流表和电压表的示数为0.4A和
2V；
此时通过定值电阻的电流为：I = = =0.1A，通过灯泡的电流为：I =I﹣I =0.4A﹣
1 2 1
0.1A=0.3A；
灯泡的实际功率为：P实=U′I
2
=2V×0.3A=0.6W．
答：灯泡正常发光时的电阻为30Ω，当电压表示数为1V时，通过R 的电流为0.05A，灯泡消
0
耗的实际功率为0.6W．
【点评】知道并联电路的特点，会根据功率的计算公式计算额定功率和实际功率，并且能够熟
练应用欧姆定律．
要注意的是，在（3）题中，若直接根据灯泡正常发光时的电阻进行计算，就忽略掉了温度对于
灯丝阻值的影响，这样的解法是不正确的．
